Вертикальный консольно-фрезерный станок FSS450MR
Вертикальный консольно-фрезерный станок FSS450MR предназначен для обработки стали, чугуна вертикально закрепленными фрезами в автоматических циклах с выполнением следующих видов работ:
- маятниковое фрезерование;
- фрезерование с ускоренным перескоком;
- фрезерование по прямоугольному циклу в трех плоскостях.
Вертикальная шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.
Станок отличается простотой управления и неприхотливостью в эксплуатации.
Станок имеет увеличенную жесткость конструкции.
Увеличена износостойкость накладок направляющих.
Максимальная нагрузка на стол 1500 кг, что позволяет вести обработку крупногабаритных деталей.
Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию.

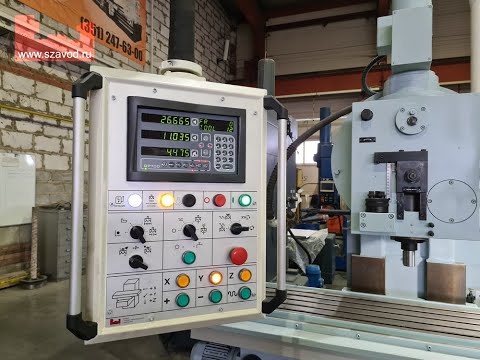

Устанавливаемые шариковинтовые передачи позволяют достигать высокую точность перемещений, устанавливать на станки системы УЦИ.
Технические характеристики FSS450MR
| Параметр | Значение |
|---|---|
| Модель аналога, производимого в СНГ | 6Т13 |
|
Рабочая поверхность стола, мм * специальное исполнение |
400х1600 450х1800* |
| Рабочая поверхность стола, мм | 400х1600 |
| Нагрузка на стол, кг | 1500 |
| Продольное перемещение стола, мм | 1120 |
|
Продольное перемещение стола, мм (специальное исполнение) |
1320 |
Поворот стола в обе стороны, град.
|
— |
| Поперечное перемещение крестового суппорта, мм | 345 |
| Вертикальное перемещение консоли, мм | 400 |
|
Вертикальное перемещение консоли, мм (специальное исполнение) |
630 |
| Ручное поперечное перемещение контропоры, мм | — |
| Мощность главного привода, кВт | |
|
Мощность главного привода, кВт (специальное исполнение) |
15 |
| Макс. крутящий момент на шпинделе, Нм | 1850 |
| Конус инструмента | ISO-50 |
| Диаметр переднего подшипника, мм | 100 |
| Максимальный диаметр фрезерной головки, мм | 315 |
| Перемещение пиноли, мм | 90 |
Угол поворота в обе стороны, град.
|
45 |
| Количество подач | 18 |
| Диапазон частот вращения, об/мин | 28…1400 |
|
Диапазон частот вращения, об/мин (специальное исполнение) |
45…2240 |
| Продольные и поперечные подачи, мм/мин | 16…800 |
|
Продольные и поперечные подачи, мм/мин (специальное исполнение) |
25…1250 |
| Вертикальные подачи, мм/мин | 5…250 |
|
Вертикальные подачи, мм/мин (специальное исполнение) |
8…400 |
| Мощность привода подач, кВт |
2. |
| Ускоренный ход, вдоль и поперек, мм/мин | 3150 |
| Ускоренный ход по вертикали, мм/мин | 1000 |
| Общая потребляемая мощность, кВт | 14,55 |
Вертикальный консольно-фрезерный станок FSS450MR используется в мелкосерийном и крупносерийном производствах.
Документы
mqljwyx19f7c79vyh7xdwhe3ohry1wst
91 Кб
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Перейти в карточку товара и нажать «Заказать». После нажатия нужно заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Вы так-же можете просто отправить запрос на адрес электронной почты: info@belstanki.
ru
ruМы работаем с физическими и юридическими лицами по безналичному расчету.
Можем доставить ваш заказ собственными силами либо через операторов перевозок.
Вертикальный консольно-фрезерный станок FSS350MR, FSS450MR
Вертикальный консольно-фрезерный станок модели FSS350MR, FSS450MR (аналоги, производимые в СССР — 6Т12, 6Т13).
Станки позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях.
К основным достоинствам данных фрезерных станков относится простота в управлении; неприхотливость в эксплуатации; жесткость конструкции; повышенная износостойкость накладок направляющих; максимальная нагрузка на стол до 1500 кг, что позволяет вести обработку крупногабаритных деталей; наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; устанавливаемые ШВП позволяют достигать высокую точность перемещений, что нам и позволяет устанавливать на станки системы УЦИ.
Оформить заказ
На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.
Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.
Если Вас заинтересовали данные фрезерные станки, то подробно ознакомится с техническими характеристиками вы можете в приведенной таблице ниже.
Технические характеристики
| Модель станка | FSS350MR | FSS450MR |
|---|---|---|
| Модель аналога, производимого в СНГ | 6Т12 | 6Т13 |
| Рабочая поверхность стола, мм * специальное исполнение |
315х1250 375х1600* |
400х1600 450х1800* |
| Рабочая поверхность стола, мм | 315х1250 | 400х1600 |
| 1000 | 1500 | |
| Продольное перемещение стола, мм | 850 | 1120 |
Поворот стола в обе стороны, град. |
— | — |
| Поперечное перемещение крестового суппорта, мм | 270 | 345 |
| Вертикальное перемещение консоли, мм | 350 | 400 |
| Ручное поперечное перемещение контропоры, мм | — | — |
| Мощность главного привода, кВт | 5.5 | 11 |
| Макс. крутящий момент на шпинделе, Нм | 925 | 1850 |
| Конус инструмента | ISO-50 | ISO-50 |
| Диаметр переднего подшипника, мм | 100 | 100 |
| Максимальный диаметр фрезерной головки, мм | 250 | 315 |
| Перемещение пиноли, мм | 90 | 90 |
Угол поворота в обе стороны, град. |
45 | 45 |
| Количество подач | 18 | 18 |
| Диапазон частот вращения, об/мин | 28…1400 | 28…1400 |
| Продольные и поперечные подачи, мм/мин | 16…800 | 16…800 |
| Вертикальные подачи, мм/мин | 5…250 | 5…250 |
| Мощность привода подач, кВт | 1.5 | 2.2 |
| Ускоренный ход, вдоль и поперек, мм/мин | 3150 | 3150 |
| Ускоренный ход по вертикали, мм/мин | 1000 | 1000 |
| Общая потребляемая мощность, кВт | 8.0 | 14.5 |
Фрезерный станок с ЧПУ Heckert FSS450MR с станиной Станки б/у
- Описание
- Технические характеристики
- Об этом продавце
Вертикально-фрезерный станок Heckert FSS450MR был произведен в 2015 году в Германии.
Марка: Heckert
Модель: FSS450MR
Год выпуска: 2015
Время работы: 250 ч
Техническая информация
Блок управления: Heckert
Размеры
— Длина: 1960 мм
— Ширина: 1960 мм
— Высота: 2470 мм
Вес: 3000 кг
Диапазон скорости вращения шпинделя: 1350 об/мин
Перемещение по оси X: 150 мм
Площадь стола: 160 x 46 мм 900 13 Главная электронное подключение: 380 В
Потребляемая мощность: 0,75 кВА
Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой
| Тип | вертикальный |
| Ось Х | 150 мм |
| ЧПУ типа | Хекерт |
Макс. скорость шпинделя | 1350 об/мин |
| Длина стола | 160 мм |
| Ширина стола | 46 мм |
| Конус шпинделя | |
| Капитальный ремонт | № |
| ——————- | |
| Длина x ширина x высота | 1960,0 × 1960,0 × 2470,0 |
| Вес | 3000 кг |
| Рабочее время | 250 часов |
| Время работы без подзарядки | |
| Государственный | хороший |
| По местным нормам | ——— |
| Состояние |
| Тип клиента | Реселлер |
| Действует с | 2019 |
| Предложения онлайн | 550 |
| Последнее действие | 30 апреля 2023 г. |
Описание
Вертикально-фрезерный станок Heckert FSS450MR был произведен в 2015 году в Германии. Работает всего 250 часов. Этот осевой станок оснащен блоком управления той же марки и может работать со скоростью вращения шпинделя до 1350 об/мин.
Марка: Heckert
Модель: FSS450MR
Год выпуска: 2015
Время работы: 250 ч
Техническая информация
Блок управления: Heckert
Размеры
— Длина: 1960 мм
— Ширина: 196 0 мм
— Высота: 2470 мм
Вес: 3000 кг
Диапазон скоростей вращения шпинделя: 1350 об/мин
Перемещение по оси X: 150 мм
Площадь стола: 160 x 46 мм
Основное электронное подключение: 380 В
Потребляемая мощность: 0,75 кВА
Обратите внимание, что это описание могло быть переведено автоматически.
Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой.
Об этом продавце
| Тип клиента | Реселлер |
| Действует с | 2019 |
| Предложения онлайн | 550 |
| Последнее действие | 30 апреля 2023 г. |
Heckert FSS450MR — Литва — Китмондо
Цена по запросу
СВЯЗАТЬСЯ С ПРОДАВЦОМ
Последняя доступность: неизвестный — Проверить наличие свободных мест
Описание листинга
Вертикально-фрезерный станок Heckert FSS450MR был произведен в 2015 году в Германии. Работает всего 250 часов. Этот осевой станок оснащен блоком управления той же марки и может работать со скоростью вращения шпинделя до 1350 об/мин.
Марка: Heckert
Модель: FSS450MR
Год выпуска: 2015
Время работы: 250 ч
Техническая информация
Блок управления: Heckert
Размеры
— Длина: 1960 мм
— Ширина: 196 0 мм
— Высота: 2470 мм
Вес: 3000 кг
Диапазон скоростей вращения шпинделя: 1350 об/мин
Перемещение по оси X: 150 мм
Площадь стола: 160 x 46 мм
Основное электронное подключение: 380 В
Потребляемая мощность: 0,75 кВА
Это оборудование находится в LT
Обратите внимание, что это описание могло быть переведено автоматически.
