EMU-200 Станок токарно-винторезный универсальный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка EMU-200

Производитель токарного станка модели EMU-200 — Кебаньский завод Станкостроительного объединения, Венгрия, Будапешт.

EMU-200 станок токарно-винторезный универсальный. Назначение, область применения

Существует два исполнения токарно-винторезного станка EMU-200.

  1. EMU-200-R — Токарно-винторезный станок нормальной точности
  2. EMU-200 RFP — Токарно-винторезный станок повышенной точности (прецизионный)

Станок повышенной точности модели EMU-200 RFP имеет некоторые конструктивные отличия от станка модели EMU-200-R, самыми существенными из которых являются нижеследующие:

  1. Для плавного вращения шпинделя вместо клиновых ремней применяется плоский ремень
  2. Узлы станка выполнены с повышенной точностью
  3. Поверхности скольжения тонко шаброваны так, что обеспечивается минимально 25 пятен на квадратный дюйм
  4. Точность геометрической формы изделия удовлетворяет требования по допускам IT7
  5. По сравнению с токарно-винторезным станком нормальной точности, предписания по приемке токарно-винторезного станка повышенной точности более строгие

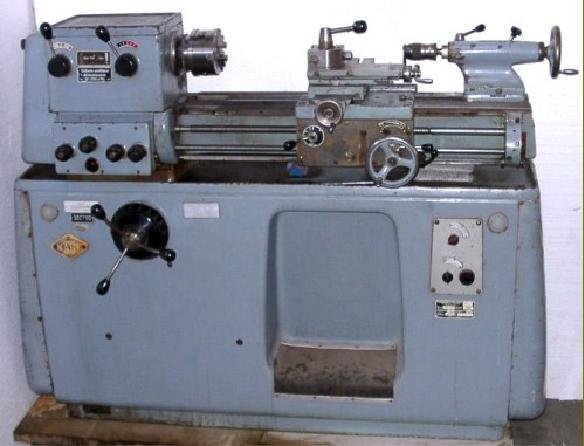

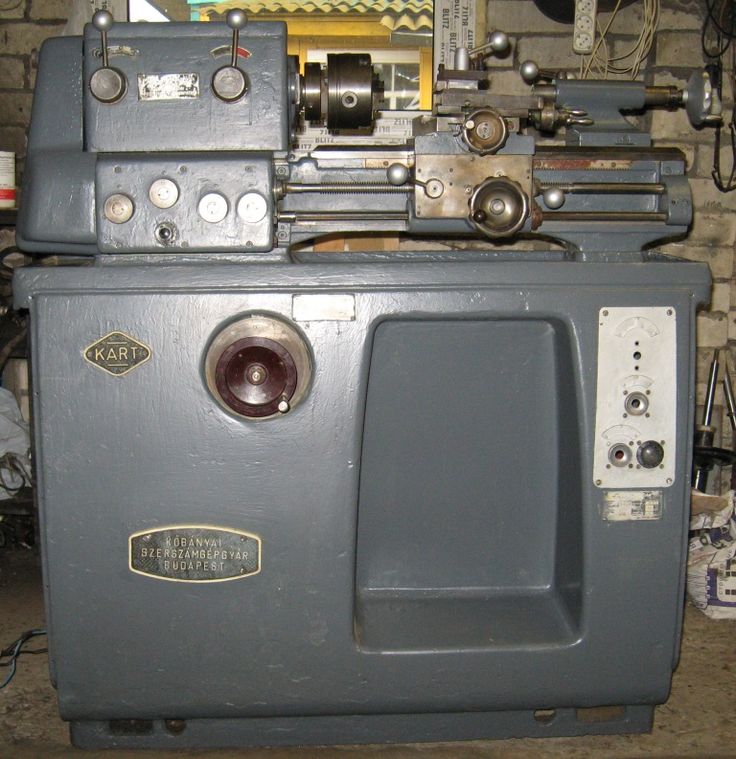

Общий вид токарно-винторезного станка EMU-200

Фото токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе


Расположение органов управления токарно-винторезным станком EMU-200

Перечень органов управления токарно-винторезным станком EMU-200

  1. Реверсивная рукоятка подачи
  2. Рукоятка переключения привода шпинделя через перебор и непосредственно
  3. Штыковой диск
  4. Рукоятка переключения продольной, поперечной подач и ходового винта
  5. Маховичок винта поперечных салазок
  6. Зажимная рукоятка резцедержателя
  7. Маховичок перемещения суппорта
  8. Рукоятка резцовых салазок
  9. Зажимная рукоятка пиноли задней бабки
  10. Зажимная рукоятка задней бабки
  11. Рукоятка для регулировки задней бабки в боковом направлении
  12. Маховичок пиноли
  13. Ручка переключения ходовых винта и валика
  14. Ручка «А»
  15. Ручка «В»
  16. Ручка «С»
  17. Лимб вариатора
  18. Регулировка чисел оборотов
  19. Рычажок выключения и включения подач
  20. Реверсивный переключатель
  21. Вводной выключатель
  22. Сигнальная лампа

Кинематическая схема токарно-винторезного станка EMU-200

Схема кинематическая токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе


Передняя бабка. Коробка скоростей токарно-винторезного станка EMU-200

Коробка скоростей токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе

Коробка скоростей токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе

Шпиндель вращается впереди на двухрядном цилиндрическом роликоподшипнике, а сзади — на радиально-упорном шарикоподшипнике. Осевые усилия воспринимаются радиально-упорными шарикоподшипниками. Шпиндель разгружен от тянущего усилия клинового ремня, благодаря чему повышается точность вращения шпинделя» Для защиты ремней от масла, пространство, вмещающее ремни, изолировано лабиринтовыми уплотнительными кольцами.

Отверстие шпинделя позволяет пропускать пруток диаметром Ø 25 мм. Конец шпинделя выполнен с коротким конусом, его поверхности прилегания закалены. Закрепление инструмента или приспособления облегчается смонтированном на шпиндель штыковым диском. В шпиндель можно через переходную втулку закрепить инструмент или же центр с конусом Морзе 2.

В передней бабке встроен перебор, при включении которого число оборотов шпинделя понижается. Передаточное отношение перебора 1:6,8. Выключение и включение перебора может производиться только при неподвижном шпинделе.

Для смазки подшипников и зубчатых колес передней бабки служит масло, разбрызгиваемое шестерней погружающейся в масляную ванну.

Разбрызгиваемое масло улавливается раковинами и подача масла ко всем местам смазки обеспечивается трубами.


Коробка подач токарно-винторезного станка EMU-200

Коробка подач токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе

Коробка подач включает в себя шестерни, создающие число оборотов ходового винта для нарезания резьб и ходового валика — для подачи. Первичный вал получает вращение от шпинделя через постоянную передачу 1:2 и сменные шестерни.

Коробка подач с передвижными блоками шестерен механическим управлением, закрытого выполнения. Смазка подшипников и шестерен производится разбрызгиванием.

Коробка подач закрытого типа, двухосная. Переключением соответствующих рукояток и, при необходимости, установкой сменных зубчатых колес можно получить настройку механизма подач для нарезания нормального ряда метрических, модульных, дюймовых и питчевых резьб, а также для получения необходимых подач при токарной обработке (рис. 8).

Для нарезания точных и специальных резьб можно использовать прямое включение ходового винта (при этом потребуется изготовить специальный набор зубчатых колес).

Суппорт токарно-винторезного станка EMU-200

Суппорт токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе

Суппорт состоит из нижних салазок, поперечных салазок и поворачивающихся вокруг вертикальной оси резцовых салазок. На резцовых салазках имеется четырехрезцовый резцедержатель, который можно повернуть и установить в в требуемое положение после ослабления гайки.

Благодаря поворачиванию резцовых салазок обеспечиваются возможность обработки наружных и внутренних конусов.


Вариатор токарно-винторезного станка EMU-200

Вариатор токарно-винторезного станка EMU-200. Скачать в увеличенном масштабе

Вариатор расположен в основании станка. Он обеспечивает бесступенчатую регулировку чисел оборотов шпинделя на ходу. Вариатор представляет собой единый узел.

Благодаря разбрызгиванию, масло, заправляемое до уровня маслоуказателя, смазывает все вращающиеся части вариатора. Установка чисел оборотов может производиться поворачиванием единственной рукоятки, при работе, и отрегулированное число оборотов может отсчитываться по лимбу. Регулировка и изменение чисел оборотов могут производиться только на ходу.


Фартук токарно-винторезного станка EMU-200

Фартук привинчен к нижним салазкам и перемещается вместе с последними. Он имеет механизм, исключающий одновременное включение ходовых винтов и валика.

Механическая подача выключается при наталкивании. Вращающиеся детали фартука смонтированы на самосмазывающихся подшипниках


Задняя бабка токарно-винторезного станка EMU-200

Пиноль задней бабки пригодна для закрепления инструмента с хвостовиком Морзе 2. Верхняя часть заднем бабки в небольшой мере может регулироваться в поперечном направлении, благодаря чему можно обрабатывать пологие конусы по длинным изделиям.


Схема электрическая принципиальная станка EMU-200

Схема электрическая токарно-винторезного станка EMU-200. Смотреть в увеличенном масштабе

Описание электрооборудования станка EMU-200

Данные сети питания:

  • Напряжение сети 380 В, 50 Гц
  • Максимальная рабочая сила тока 5 А
  • Максимальная пусковая сила тока 20 А
  • Номинальная сила тока главного плавкого предохранителя /тугоплавкового/ 10 А

Описание работы электрооборудования

Для облегчения обозрения соединений на рис. 5 показывается принципиальная схема электрооборудования станка. Сеть подключается к клеммам RST клеммной колодки. Защита станка от короткого замыкания осуществляется плавкими предохранителями. Двигатель насоса и трансформатор также защищаются предохранителями.

Включенное положение вводного выключателя показывается красной сигнальной лампой. Вспомогательная цепь контактора рассчитана на 24 В, на котором работает также и сигнальная лампа. Это напряжение вырабатывается трансформатором ТМ мощностью 100 ВА. От перегрузки трансформатор защищается двумя плавкими предохранителями. Допускается для освещения применять лампу накаливания до 60 Вт, напряжением 24 В.

Пуск двигателя привода, а также реверсирование осуществляются при помощи реверсивного переключателя FJ. Для пуска насосов охлаждающей жидкости служит выключатель PSZ.

При исчезновении напряжения двигателя запускаются снова только в том случае, если переключатель FJ и выключатель PSZ были предварительно установлены в положение «О».

Работа, станка и органы обслуживания

Со включением электродвигателя запускается также и шпиндель. Остановка и реверсирование шпинделя производятся электрически, остановкой и реверсированием электродвигателя.

Допустимое число реверсов шпинделя нижеследующее: при 90-130 об/мин. шпинделя 600 реверсов в час, при 140-380 об/мин. шпинделя — 400 реверсов в час.

Число оборотов шпинделя — Возможны два случая;

  • а) Число оборотов 90-480 об/мин. В этом случае рукоятку переключения привода шпинделя через перебор или непосредственного привода /18. рис. 8/ повернуть направо. После этого, переводом реверсивной рукоятки 36 налево или направо, включить прямое или обратное направления вращения двигателя и вместе с ним — шпинделя. Только после этого разрешается поворачивать рукоятку 34 регулировки чисел оборотов до тех пор, пока соответствующая величина числа оборотов на лимбе скоростей шпинделя 33 не совместится с указателем,
  • б) Требуемое число оборотов 630-315 об/мин.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода /18/ перевести налево, а затем, после пуска двигателя, отрегулировать требуемое число оборотов.

Правому положению рукоятки соответствует на лимбе скоростей шпинделя /33/ более низкие, а левому положению рукоятки — более высокие числа оборотов.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода разрешается переключать только при неподвижном шпинделе, а рукоятку регулировки чисел оборотов — только при вращающемся шпинделе.

Реверсирование шпинделя осуществляется реверсированием двигателя /переключатель 36/.

Станок можно остановить так, что рукоятку переключателя 36 переводят в нейтральное положение

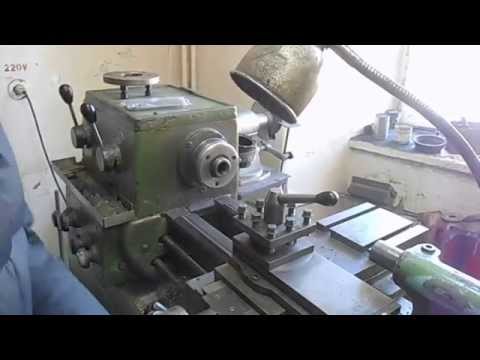

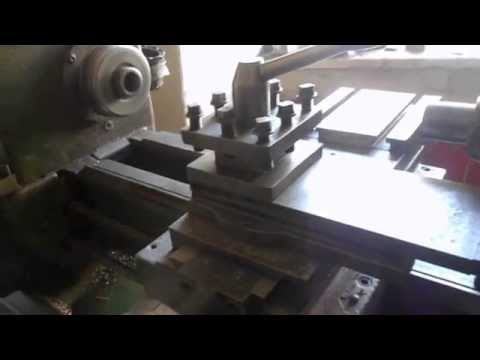

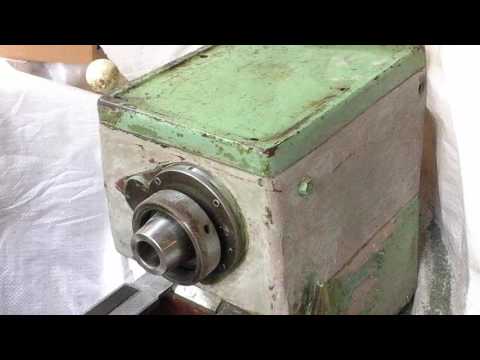

Токарно-винторезный универсальный станок EMU-200. Видеоролик.




Технические характеристики универсального токарного станка EMU-200

Наименование параметраEMU-200
Основные технические данные станка
Класс точности по ГОСТ 8-82Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм200
Наибольший диаметр заготовки обрабатываемой над суппортом, мм80
Наибольший диаметр заготовки устанавливаемой над станиной, мм200
Высота центров, мм
Наибольший диаметр заготовки обрабатываемой в люнете, мм
Наибольшая длина устанавливаемой детали РМЦ, мм350
Наибольшие размеры обрабатываемой детали, ммØ80 х 350
Ширина станины, мм170
Шпиндель
Частота прямого/ обратного вращения шпинделя, об/мин90. .3150
Диаметр отверстия в шпинделе, мм25
Конец шпинделяMSZ 5038
Размер внутреннего конуса шпинделяМорзе 4
Количество прямых/ обратных скоростей шпинделяб/с
Наибольший крутящий момент на шпинделе, кНм
Торможение шпинделя
Суппорт. Подачи
Наибольшее поперечное перемещение, мм
160
Количество подач32
Пределы продольных подач, мм/об0,01..0,52
Пределы поперечных подач, мм/об0,005..0,26
Пределы/ количество шагов метрических резьб, мм0,2..3,5 19 шт
Пределы/ количество шагов дюймовых резьб, ниток/дюйм28. .8 8 шт
Пределы/ количество шагов модульных резьб, модуль0,5..1,75 5 шт
Скорость быстрых перемещений продольных/ поперечных, м/мин
Наибольшее усилие резания при продольной/ поперечной подаче, кН
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм
Резцовые салазки. Резцедержка
Наибольшее перемещение резцовых салазок, мм
Поперечное сечение резца, мм12 х 12
Цена деления лимба при перемещении резцовых салазок, мм
Расстояние от основания резца до линии центров, мм10
Задняя бабка
Наибольшее перемещение пиноли, мм
Электроборудование станка
Сеть питания380 В, 50 Гц
Вспомогательное напряжение, В24 В, 50 Гц
Количество электродвигателей на станке
Электродвигатель главного движения, кВт/ об/мин
1,5
Электродвигатель быстрых перемещений, кВт/ об/мин
Электродвигатель насоса СОЖ, кВт/ об/мин
Суммарная мощность электродвигателей, кВт
Габариты и масса станка
Габариты станка (длина, ширина, высота), мм1230 х 560 х 1300
Масса станка, кг640

Связанные ссылки. Дополнительная информация


Технические характеристики токарного станка EMU-200-RFP / Токарные станки / Stanok-online.ru

Рубрикатор

Разделы документации

Токарные станки

В описании технических характеристик прецизионного токарно-винторезного станка модели EMU-200-RFP приводятся следующие параметры:
— Наибольший диаметр обрабатываемого изделия;
— Расстояние между центрами;

— Наибольший диаметр обрабатываемого изделия над суппортом;
— Диаметр отверстия шпинделя;
— Наибольшее перемещение поперечных салазок и др.;

Механика станка:
— Пределы чисел оборотов шпинделя;
— Количество подач;
— Количество скоростей шпинделя;
— Пределы продольных и поперечных подач;
— Нарезаемые резьбы;

В описании технических характеристик станка EMU-200-R приводятся следующие данные электрооборудования:
— Электрооборудование может работать на переменном токе;
— Мощность двигателя привода;
— Число оборотов электродвигателя привода;
— Устройство местного освещения;

В описании технических характеристик станка EMU-200-R приводятся следующие габаритные размеры станка:
— Полная длина, ширина, высота станка;
— Вес станка;
— Размеры упаковочного ящика;
— Вес упаковочного ящика;



Скачать бесплатно технические характеристики токарного станка EMU-200-RFP

Комментарии

Новости компаний

все

  • Индустриальный парк «ОКА» приветствует первого резидента

    Новости сферы

  • Завод УГМК «Электросталь Тюмени» признан главным событием 2013 года в металлургии России

    Новости сферы

  • Правительства края ждет 100 миллиардов инвестиций в металлургию

    Новости сферы

  • Рельсы для российских железных дорог изготовят в Челябинске по уникальной технологии

    Новости сферы

Новые компании

все

  • Индустриальный парк ОКА МУРОМ

    Индустриальный парк «ОКА» — это промышленная территория, обладающая полноценной инфраструктурой и полностью обеспеченная энергоносителями и сетями

    Презентация — *. pdf

    Металлообработка

  • ООО ПКФ КРИСТАЛЛ

    Крупнейший в России производитель серийных портальных  машин  термической (плазменной и газовой) резки металла с ЧПУ с двадцатилетним производственным опытом. Собственные разработки, полный производственный цикл, высокий профессионализм сотрудников, клиентоориентированность, техническое сопровождение оборудования на протяжении всего цикла эксплуатации – сильные стороны завода ПКФ Кристалл.

    Металлообработка

  • ООО «НеоИнжиниринг»

    Металлообработка. Изготовление даже одной детали. По чертежам, по образцу, по изношенному образцу, и даже со слов заказчика. Из отечественных, импортных материалов или подберем аналог.

    Металлообработка

  • ООО «ФЕТ»

    ООО «ФЕТ» многопрофильная транспортно-экспедиторская компания по международному аутсосингу. Мы ведем свою деятельность по трём основным направлениям: грузовые перевозки, поставка станков и оборудования из Китая под индивидуальный заказ

    Металлообработка

  • Портал Stanok-online.ru

    На сайте представлены материалы такие как: паспорта на станки, паспорта на пресса и другое КПО, схемы и чертежи, технические характеристики и другая дополнительная литература…

    Документация на станки

Услуги

все

  • Металлообработка, токарные работы, фрезерные работы, конструкторские работы

    Металлообработка. Изготовление даже одной детали. По чертежам, по образцу, по изношенному образцу, и даже со слов заказчика. Из отечественных, импортных материалов  или подберем аналог.

    Металлообработка

  • Производство крученой сетки из проволоки

    Сетки изготавливаются из низкоуглеродистой термически обработанной проволоки без покрытия или оцинкованной

    Металлообработка


Вакансии

все

  • Начальник цеха металлообработки

    Вакансии в металлообработке


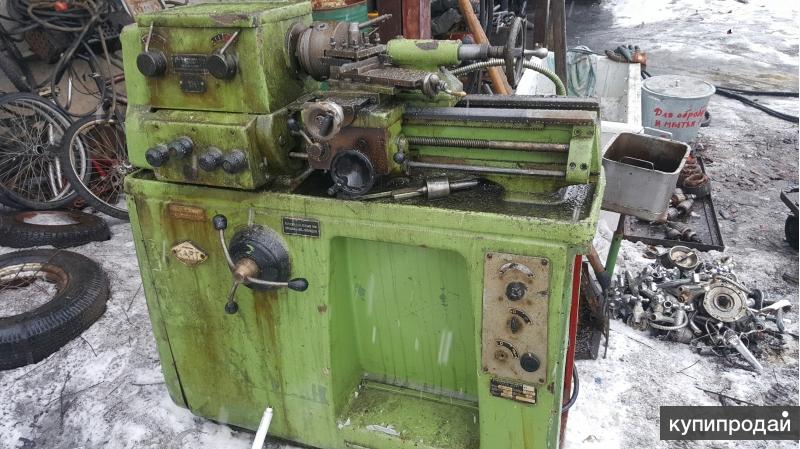

Токарный станок cart EMU 200 | Festima.

Ru
Товары для дома

Таблица Список Лента

Станок в рабочем состоянии.

Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Еще объявления

Продам в рабочем состояний, комплектный

Ремонт и строительство

5 часов назад Источник

Рабочее место, для изготовления точных часовых деталей, деталей измирительных приборов, элементов ювилирных изделей и т.д. Токарный станок АТМ-2 в отличном состоянии, цанги 8шт, тело цанги на 8мм, электродвигатель на 220в, 60вт, 8000об, обороты регулируются.кнопкой включения и регулирования. Добавить обороты дополнительно можно перекинув ремень на разные шкивы Имеется ножка крепления и регулирования станка по высоте. Рабочее место испытано в работе, удобное. Упаковка позволяет легко убрать, перенести и хранить, с переди с левой стороны обшит чистой медной фольгой (фото видно), антимагнитной для защиты кисти руки от стружки.( мелкая стружка не собирается, кисть руки ложится на чистую без стружки медь, при работе). Фото 10. Сравните АТМ 2 г.Харьков с редким часовым станком Частех г. Горький…

Ремонт и строительство

13 часов назад Источник

В отличном состоянии,станина без ступеней,Все функции работают,полностью комплект.

Ремонт и строительство

2 дня назад Источник

Станок токарный ProCraft VMM 800, напряжение 220V, винтонарезной, мини, с возможностью размещения на столе, рабочий, был в использовании незначительное время, в идеальном состоянии, чистый, почти новый. Имеется руководство по эксплуатации изделия. Вместе с заводской комплектацией в комплекте: 1.Кулачки наружные (ЗИП). 2.Набор шестерен для нарезки резьб. 3. Патрон для сверления до диаметров 16 мм вместе с конусом КМ2 (новый). 4.Резец правый проходной упорный сплав Т5К10 (новый). 5.Резец отрезной сплав Т5К10. 6. Конус КМ2 – центр вращения (новый). 7. Конус КМ2 упорный. 8.Ключи 6-гранные, набор. 9.Сверло центровочное диаметр 3,5мм. (60°). 10.Масленка-пластиковая бутылочка. Фото соответствует фактическому состоянию товара.

Ремонт и строительство

2 дня назад Источник

Рабочее состояние, торг, обмен на токарный станок или электроинструмент.

Бытовая техника

2 дня назад Источник

Токарный станок тв 125 п. Рабочий.

Ремонт и строительство

4 дня назад Источник

В отличном состоянии

Ремонт и строительство

5 дней назад Источник

Токарный станок по дереву заводской, возможен обмен на настольный заводской

Ремонт и строительство

5 дней назад Источник

Токарный станок ТВ 4. в идеальном состоянии

Ремонт и строительство

6 дней назад Источник

Токарный станок 550 вт, с копиром, резцы в комплекте

Ремонт и строительство

6 дней назад Источник

Продам токарный станок ТВ16 полностью в рабочем и техническом состояние, вся электроника работает двигатель не греется шестерни не шумят, есть несколько резцов, торг уместен.

Ремонт и строительство

7 дней назад Источник

Продам настольный токарный станок 1д601.История-Купил,обслужил,поигрался,наигрался,продаю.Все крутится,вертится.Переслать не могу.

Ремонт и строительство

7 дней назад Источник

Продам настольный токарный станок польского производства TSA- 16, полностью исправен и комплектен ( двигатель от стиральной машины работает от 220 в.)

Ремонт и строительство

7 дней назад Источник

Резцы диам. 16мм патрон 130мм цена без частотника с частотником дамфос2.2кв +15т

Ремонт и строительство

7 дней назад Источник

Токарный станок полностью в рабочем состоянии. В комплекте отдам резцы, сменные шестерёнки для наризания разных резьб, вращающийся центр в заднюю бабку.

Ремонт и строительство

8 дней назад Источник

Рабочий. Нет ускоренной подачи.

Ремонт и строительство

8 дней назад Источник

Покупал 15 лет тому назад доих пос стиит не используется комплект полный

Ремонт и строительство

8 дней назад Источник

продам токарный станок, аналог Тв16, в рабочем состоянии, не большой размер, может поместиться на балконе, использовали не много, подключен, можно проверить на месте. размеры на фото

Ремонт и строительство

8 дней назад Источник

Комплект на фото,в тумбе мотор. Плюс ящички.

Ремонт и строительство

9 дней назад Источник

Тв-7 полностью комплектный и в рабочем состоянии. Переделан на 220в — стоит частотник на 1.5 кВт. Много всяких резцов, большая часть со сменными пластинами. Вращающийся центр, сверлильный патрон, центровки. Продаю в связи с переездом.

Ремонт и строительство

10 дней назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Войти

Все сервисы становятся доступными без ограничений

Сможете пользоваться сервисом Festima.Ru на разных устройствах.

Это удобно и бесплатно

ИЖ-250П Станок токарно-винторезный повышенной точности.

Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка ИЖ-250П

Производитель токарно-винторезного станка модели ИЖ-250П — Ижевский машиностроительный , основанный в 1807 году.

История станкостроения на Ижевском машиностроительном начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

  • 1И611П
    — станок токарно-винторезный повышенной точности универсальный, Ø 270
  • 1И611ПМФ3
    — станок токарный повышенной точности с ЧПУ, Ø 320
  • 1ИС611В
    — станок токарно-винторезный высокой точности универсальный, Ø 270
  • 95-ТВ (95ТВ)
    — станок токарно-винторезный, Ø 250
  • 95ТС-1 (ИС1-1)
    — станок токарно-винторезный повышенной точности универсальный, Ø 250
  • 161-А, 161-АМ (Удмурт-2)
    — станок токарно-винторезный универсальный, Ø 350
  • 250-ИТВ (ИЖ 250-ИТВ)
    — станок токарно-винторезный высокой точности универсальный, Ø 300
  • 250-ИТП (ИЖ 250-ИТП)
    — станок токарно-винторезный повышенной точности универсальный, Ø 300
  • 250ИТВМ (ИЖ 250ИТВМ)
    — станок токарно-винторезный высокой точности универсальный, Ø 300
  • 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМ Ф1
    — станок токарно-винторезный высокой точности, Ø 300
  • 250ИТВМ Ф2
    — станок токарный высокой точности с оперативной системой управления ОСУ, Ø 320
  • 1711ИФФ3
    — станок фрезерный вертикальный с ЧПУ и АСИ, 300 х 230
  • 1715ИФФ3
    — станок фрезерный горизонтальный с ЧПУ и АСИ, Ø 320
  • 1336м
    — станок токарно-револьверный, Ø 420, Ижевск, Киев
  • ИЖ-Т-400 (1623)
    — станок токарно-винторезный универсальный, Ø 400
  • ИЖ-250
    — станок токарно-винторезный универсальный, Ø 250
  • ИЖ-250П
    — станок токарно-винторезный повышенной точности, Ø 250
  • ИТ-42
    — станок токарный с ЧПУ, Ø 320
  • ТП500Ф3, ТП1000Ф3
    — станок токарный с наклонной станиной с ЧПУ, Ø 250, Ø 500

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

ИЖ-250П Токарно-винторезный станок повышенной точности. Назначение, область применения

Токарно-винторезный станок повышенной точности ИЖ-250П создан на базе модели ИЖ-250 — станка нормальной точности.

Основным отличием станка ИЖ-250П от базовой модели — конструция подшипников шпинделя: вместо роликовых шпиндельных подшипника на станке установлены бронзовые разрезные регулируемые подшипники скольжения.

Станки токарно-винторезные моделей ИЖ-250П предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

Станок ИЖ-250ПП имеет повышенный класс точности и применяется для выполнения более точных работ.

Особенности конструкции токарно-винторезного станка ИЖ-250П

Шпиндель токарно-винторезного станка ИЖ-250П установлен на бронзовые разрезные регулируемые подшипники скольжения и имеет 22 скорости вращения: 12 чисел оборотов от редуктора через клиноременную передачу и 10 скоростей через коробку скоростей в передней бабке.

Конец шпинделя резьбовой М68х6. Стандартный патрон Ø200 мм устанавливается на промежуточный (переходной) фланец, который навинчивается на резьбу до упора. Диаметр отверстия в шпинделе Ø 33 мм под пруток Ø 30 мм. Конус Морзе 5.

Редуктор установлен в левой тумбе станка и представляет собой четырехосную коробку скоростей, получающую движение от фланцевого электродвигателя. От редуктора через клиноременную передачу движение передается на шпиндель. На приводном валу редуктора расположены фрикционная пластинчатая муфта и тормоз. Муфта обеспечивает включение-выключение вращения шпинделя, а тормоз уменьшает время вращения шпинделя.

Коробка подач получает движение через гитару от коробки скоростей передней бабки.

Шаг резьбы и скорость подачи выбирается рукоятками на передней крышке коробки подач.

Суппорт станка получает движение от ходового вала, соединенного с выходным валом коробки подач. При нарезании резьбы движение суппорта обеспечивается ходовым винтом, при этом ходовой вал вращаться не должен.

Фартук суппорта преобразует вращательное движение ходового вала или ходового винта в продольное и поперечное движение суппорта. Фартук, также, обеспечивает ручное продольное перемещение суппорта от маховика.

Электрооборудование, установленное на станке ИЖ-250П:

  1. Электродвигатель привода главного движения асинхронный, двухскоростной — 1420/2800 об/мин, мощностью — 2,6/3 кВт, трехфазный 380 В, тип ФТ42-4/2.
  2. Электродвигатель привода маслонасоса смазки асинхронный с короткозамкнутым ротором — 1400 об/мин, мощностью — 0,18 кВт, трехфазный 380 В, тип АОЛ12-4
  3. Электродвигатель привода насоса охлаждения — 2800 об/мин, мощностью — 0,125 кВт
  4. Магнитный пускатель нереверсивный с катушкой на 380В, тип ПМИ-1
  5. Магнитный пускатель реверсивный с катушкой на 380В для перекючения направления вращения электродвигателя главного движения, тип ПМИ-1Р
  6. Реле тепловое двухполюсное для защиты электродвигателей, тип РТ-1

Основные технические характеристики токарно-винторезного станка ИЖ-250П

Изготовитель — Ижевский машиностроительный завод Ижмаш. Начало серийного выпуска — 1963 год.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 250 мм
  • Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом — Ø 125 мм
  • Расстояние между центрами — 500 мм
  • Высота центров — 150 мм
  • Мощность электродвигателя — 2,6/3 кВт
  • Вес станка полный — 1,5 т

Шпиндель токарно-винторезного станка ИЖ-250П

  • Конец шпинделя — резьбовой М68х6
  • Внутренний (инструментальный) конус шпинделя — Морзе 5
  • Диаметр сквозного отверстия в шпинделе — Ø 33 мм
  • Наибольший диаметр обрабатываемого прутка — Ø 30 мм
  • Пределы чисел прямых оборотов шпинделя в минуту (22 ступени) — 16..2000 об/мин

Подачи и резьбы токарно-винторезного станка ИЖ-250П

  • Пределы продольных подач — 0,07. .2,17 мм/об
  • Пределы поперечных подач — 0,01..1,08 мм/об
  • Пределы шагов резьб метрических — (24 шт) 0,2..6 мм
  • Пределы шагов резьб модульных — 0,2..6 модулей
  • Пределы шагов резьб дюймовых — 24..3,5 ниток на дюйм

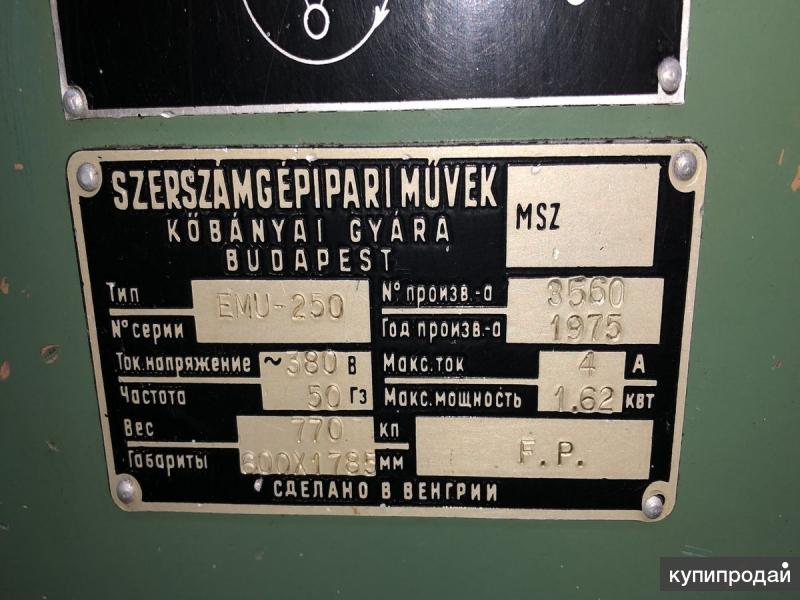

Описание электрооборудования станка EMU-200

Данные сети питания:

  • Напряжение сети 380 В, 50 Гц
  • Максимальная рабочая сила тока 5 А
  • Максимальная пусковая сила тока 20 А
  • Номинальная сила тока главного плавкого предохранителя /тугоплавкового/ 10 А

Описание работы электрооборудования

Для облегчения обозрения соединений на рис. 5 показывается принципиальная схема электрооборудования станка. Сеть подключается к клеммам RST клеммной колодки. Защита станка от короткого замыкания осуществляется плавкими предохранителями. Двигатель насоса и трансформатор также защищаются предохранителями.

Включенное положение вводного выключателя показывается красной сигнальной лампой. Вспомогательная цепь контактора рассчитана на 24 В, на котором работает также и сигнальная лампа. Это напряжение вырабатывается трансформатором ТМ мощностью 100 ВА. От перегрузки трансформатор защищается двумя плавкими предохранителями. Допускается для освещения применять лампу накаливания до 60 Вт, напряжением 24 В.

Пуск двигателя привода, а также реверсирование осуществляются при помощи реверсивного переключателя FJ. Для пуска насосов охлаждающей жидкости служит выключатель PSZ.

При исчезновении напряжения двигателя запускаются снова только в том случае, если переключатель FJ и выключатель PSZ были предварительно установлены в положение “О”.

Работа, станка и органы обслуживания

Со включением электродвигателя запускается также и шпиндель. Остановка и реверсирование шпинделя производятся электрически, остановкой и реверсированием электродвигателя.

Допустимое число реверсов шпинделя нижеследующее: при 90-130 об/мин. шпинделя 600 реверсов в час, при 140-380 об/мин. шпинделя – 400 реверсов в час.

Число оборотов шпинделя – Возможны два случая;

  • а) Число оборотов 90-480 об/мин. В этом случае рукоятку переключения привода шпинделя через перебор или непосредственного привода /18. рис. 8/ повернуть направо. После этого, переводом реверсивной рукоятки 36 налево или направо, включить прямое или обратное направления вращения двигателя и вместе с ним – шпинделя. Только после этого разрешается поворачивать рукоятку 34 регулировки чисел оборотов до тех пор, пока соответствующая величина числа оборотов на лимбе скоростей шпинделя 33 не совместится с указателем,
  • б) Требуемое число оборотов 630-315 об/мин.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода /18/ перевести налево, а затем, после пуска двигателя, отрегулировать требуемое число оборотов.

Правому положению рукоятки соответствует на лимбе скоростей шпинделя /33/ более низкие, а левому положению рукоятки – более высокие числа оборотов.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода разрешается переключать только при неподвижном шпинделе, а рукоятку регулировки чисел оборотов – только при вращающемся шпинделе.

Реверсирование шпинделя осуществляется реверсированием двигателя /переключатель 36/.

Станок можно остановить так, что рукоятку переключателя 36 переводят в нейтральное положение

Габариты рабочего пространства токарного станка ИЖ-250П

Габариты рабочего пространства токарного станка ИЖ-250П

Шпиндель токарного станка ИЖ-250П

Станина токарного станка ИЖ-250П

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Общий вид токарно-винторезного станка ИЖ-250П

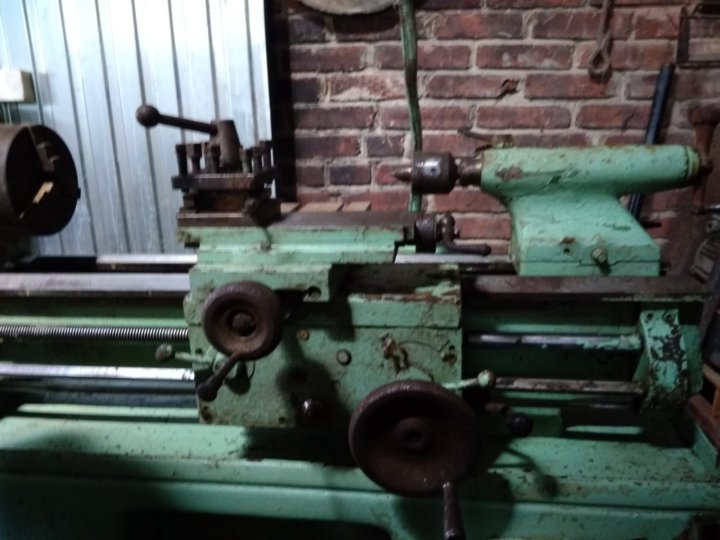

Фото токарного станка ИЖ-250П

Фото токарного станка ИЖ-250П

Фото токарного станка ИЖ-250П

Нюансы эксплуатации

Неотъемлемой частью механизмов установки являются система ремней клиновых и поликлиновых, электрический двигатель 3 кВт и редуктор, имеющий 12 скоростей, которые переключаются маховиком, связанным с селекторными дисками.

Маховик поворачивается, создавая необходимую комбинацию отверстий, в которые устанавливаются рычажные фиксаторы, обеспечивающие сцепление блоков различных зубчатых колес и их своевременное переключение. Для приостановки зубчатых колес оттягивается рычаг управления, эта операция производится после выбора нужной скорости, а после необходимые блоки зацепляются.

Механизм закрытого фартука отвечает за осевые и перпендикулярные подачи резцедержателя, как при ручном, так и при механическом управлении, и за нарезку резьб, при задействовании ходового винта. За осуществление прочих токарных работ отвечает ходовой валик.

Блокировочный механизм, установленный в фартуке, предотвращает одновременный запуск подач, осевых и перпендикулярных, и ходовых валика и винта. На передней части фартука расположен рычаг управления подачами

При работе с устройством стоит обратить внимание на такие моменты:

  1. Некоторые модели не предусматривают использование редуктора. Настройка скорости главного вала в таких моделях производится переключением скорости вращения электрического двигателя, мощностью 5,5 кВт.
  2. Подключение к сети осуществляется пакетным переключателем.
  3. Для обеспечения работы устройства требуется напряжение в 380В и трехфазная сеть.

Электрической схемой установки предусмотрена защита от перегрева. Срабатывая во время работы, система отключает двигатели только после ее завершения. Вращения главного вала возобновляются не раньше возврата переключателя теплового реле в начальное положение.

Наличие плавких предохранителей защищает систему от коротких замыканий. Двигатели защищены от перегрузок тепловыми реле, а нулевая защита электросхемы осуществляется пускателем.

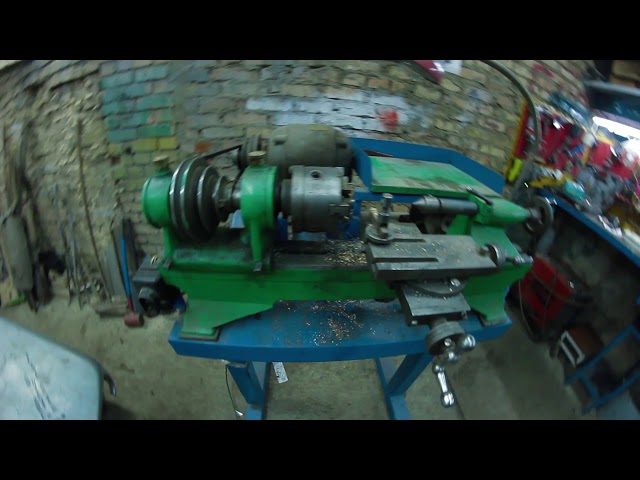

Видео: токарный станок ИЖ-250.

Republished by Blog Post Promoter

Расположение органов управления токарно-винторезным станком ИЖ-250П

Расположение органов управления токарно-винторезным станком ИЖ-250П

Перечень органов управления станком ИЖ-250П

  1. Рукоятка включения и выключения фрикциона редуктора
  2. Рукоятка переключения скоростей редуктора
  3. Рукоятка переключения скоростей редуктора
  4. Рукоятка переключения шестерен коробки подач
  5. Рукоятка переключения шестерен коробки подач
  6. Рукоятка переключения шестерен коробки подач
  7. Рукоятка переключения шестерен коробки подач
  8. Рукоятка переключения — винт/ валик
  9. Рукоятка включения/ выключения перебора
  10. Маховик продольного перемещения суппорта вручную
  11. Рукоятка включения/ выключения продольной подачи суппорта
  12. Рукоятка включения/ выключения поперечной подачи суппорта
  13. Рукоятка включения реверса подачи
  14. Рукоятка включения/ выключения ходового винта
  15. Маховик поперечного перемещения суппорта вручную
  16. Рукоятка перемещения верхней части суппорта (резцовых салазок)
  17. Рукоятка поворота и зажима резцовой головки
  18. Маховик перемещения пиноли задней бабки
  19. Рукоятка перемещения задней бабки по станине станка
  20. Рукоятка зажима пиноли задней бабки
  21. Включение освещения
  22. Переключатель скорости
  23. Кнопка пуска «Назад»
  24. Кнопка пуска «Вперед»
  25. Кнопка «Стоп»
  26. Включение станка в сеть
  27. Включение охлаждения

Схема смазки токарно-винторезным станком ИЖ-250П

Конструкторские особенности строения


Составные части станка


Перечень составных частей

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Конструкция основных узлов токарного станк ИЖ-250П

ИЖ-250П Передняя бабка токарного станка

Передняя бабка токарно-винторезного станка ИЖ-250П

ИЖ-250П Фрикционная муфта и тормоз редуктора токарного станка

Фрикционная муфта и тормоз редуктора токарного станка ИЖ-250П

ИЖ-250П Коробка подач токарного станка

Коробка подач токарно-винторезного станка ИЖ-250П

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Технические характеристики токарно-винторезного станка ИЖ-250П

Наименование параметраИЖ-250ИЖ-250П1И611п250итвм
Основные параметры
Класс точности по ГОСТ 8-82НППВ
Наибольший диаметр заготовки обрабатываемой над станиной, мм250250250240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм125125125168
Наибольшая длина заготовки (РМЦ), мм500500500500
Высота оси центров над плоскими направляющими станины, мм150150130150
Высота от опорной поверхности резца до линии центров, мм20201616
Наибольшее рассояние от оси центров до кромки резцедержателя, мм130127
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм33332725
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм30302424
Количество ступеней прямого вращения шпинделя, об/мин22222121
Частота прямого вращения шпинделя, об/мин16. .200016..200020..200025..2500
Размер внутреннего конуса в шпинделе, ММорзе 5Морзе 5Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-72резбовойрезбовой44
Торможение шпинделяЕстьестьесть
Подачи
Наибольшая длина хода каретки суппорта, мм500500500500
Цена деления лимба продольного перемещения суппорта, мм0,10,10,10,1
Продольное перемещение за один оборот лимба, мм23,523,52020
Наибольшее поперечное перемещение суппорта, мм150150180165
Цена деления лимба поперечного перемещения суппорта, мм0,050,050,020,05
Поперечное перемещение за один оборот лимба, мм3333
Пределы рабочих подач продольных, мм/об0,07. .2,170,07..2,170,01..1,80,01..1,8
Пределы рабочих подач поперечных, мм/об0,01..1,08 (1/2 от прод.)0,01..1,08 (1/2 от прод.)0,005..0,90,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/миннетнетнетнет
Скорость быстрых перемещений суппорта, поперечных, м/миннетнетнетнет
Пределы шагов нарезаемых резьб метрических, мм0,2..60,2..60,2..480,2..48
Пределы шагов нарезаемых резьб дюймовых24..3,524..3,524..0,524..0,5
Пределы шагов нарезаемых резьб модульных0,2..60,2..60,2..300,2..12
Выключающие продольные упорыестьестьестьесть
Выключающие поперечные упорынетнетестьесть
Быстрое перемещение суппортанетнетнетнет
Резцовые салазки
Наибольшее перемещение верхних салазок суппорта, мм120120120120
Цена деления лимба, мм0,10,10,050,05
Наибольшие размеры державки резца, мм20 х 2020 х 2016 х 1616 х 16
Цена деления шкалы поворота, град1111

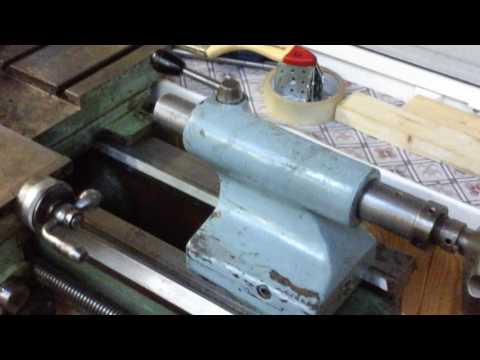

Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82Морзе 3Морзе 3Морзе 3Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79Морзе 3Морзе 3Морзе 3Морзе 3
Наибольшее перемещение пиноли задней бабки, мм90908585
Цена деления линейки перемещение пиноли, мм1111
Цена деления лимба перемещение пиноли, мм0,050,05
Поперечное смещение пиноли, мм±10±10±10±10
Электрооборудование
Количество электродвигателей на станке3333
Электродвигатель главного привода, кВт2,6/ 32,6/ 333
Электродвигатель станции смазки, кВт0,180,180,080,09
Электродвигатель насоса охлаждения, кВт0,120,120,120,18
Насос охлаждения (помпа)ПА-22ПА-22ПА-22ПА-22
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм2030 х 875 х 12202030 х 875 х 12201770 х 970 х 13001790 х 810 х 1400
Масса станка, кг1570157011801180

    Список литературы:

  1. Токарно-винторезный станок повышенной точности ИЖ250П. Руководство к станку, Ижмаш, 1963
  2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  3. Батов В.П. Токарные станки, 1978
  4. Белецкий Д.Г. Справочник токаря-универсала, 1987
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  8. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  9. Тепинкичиев В.К. Металлорежущие станки, 1973
  10. Чернов Н.Н. Металлорежущие станки, 1988
  11. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Связанные ссылки. Дополнительная информация

  • Классификация и основные характеристики станков токарной группы
  • Выбор подходящего станка для металлообработки
  • Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
  • Графические знаки для токарных станков
  • Фрикционная муфта токарно-винторезного станка
  • Методика проверки и испытания токарно-винторезных станков на точность
  • Заводы производители токарных станков
  • Заводы производители металлорежущих станков
  • Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

В корпус передней бабки монтируют:

  • Шпиндельный узел, объединенный со входным шкивом.
  • Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

  • Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
  • Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).

ПАСПОРТА К ТОКАРНЫМ СТАНКАМ. ДОСТУПНО ДЛЯ СКАЧИВАНИЯ





ПАСПОРТА К СТАНКАМ И ОБОРУДОВАНИЮ

Скачать паспорта на токарные станки одним файлом

ТВ-4, станок токарно-винторезный, Ростов-на-Дону
ТВ-4, станок токарно-винторезный учебный Изготовитель: Ростовский з. ..
1750 Скачиваний (6297 Просмотров)
Обновлен: 10 Jun 2011
ТВ-320, ТВ-320П, станок токарно-винторезный, Уфа. Те…
Мануал Cтанок токарно-винторезный моделей ТВ-320, ТВ-320П, Уфа. Те…
962 Скачиваний (4040 Просмотров)
Обновлен: 19 Mar 2011
16Б04П, 16Б05 (16Б05П), станок токарно-винторезный п…
16Б04П, 16Б05 (16Б05П), станок токарно-винторезный повышенной точно…
4760 Скачиваний (11112 Просмотров)
Обновлен: 04 Aug 2012
16К20, 16К20П, 16К20Г, 16К25 — токарно-винторезные. ..
16К20, 16К20П, 16К20Г, 16К25 — токарно-винторезные станки Изготови…
444 Скачиваний (2339 Просмотров)
Обновлен: 06 Apr 2010
EMU-200 (-FP,-R), станок токарно-винторезный, Венгрия
Полная документация Производство Budapest-Hungary
1303 Скачиваний (6127 Просмотров)
Обновлен: 06 Apr 2010
1М95, станок токарно-винторезный, Алма-Ата
Инструкция-паспорт. Спасибо SvD за представленную информацию.
1026 Скачиваний (3123 Просмотров)
Обновлен: 05 Apr 2010
1К62Д, 1К62ДГ, 1К625Д, 1К625ДГ, станки токарно-винто. ..
1К62Д, 1К62ДГ, 1К625Д, 1К625ДГ, станки токарно-винторезные. Руковод…
315 Скачиваний (3797 Просмотров)
Обновлен: 08 Apr 2010
МК3002, станок токарный настольный, Москва
Инструкция по эксплуатации Изготовитель: «Красный пролетарий…
1034 Скачиваний (5160 Просмотров)
Обновлен: 06 Apr 2010
Универсал-2, станок токарный настольный, Москва
Инструкция по эксплуатации. Изготовитель: «Станкоконструкция…
594 Скачиваний (2283 Просмотров)
Обновлен: 05 Apr 2010
ТВ-7М, станок токарно-винторезный, Ростов-на-Дону
ТВ-7М, станок токарно-винторезный, учебный. Изготовитель: «Рост…
549 Скачиваний (2566 Просмотров)
Обновлен: 31 Mar 2010
Универсал-3М, станок настольный токарный
Инструкция по эксплуатации.
2270 Скачиваний (6322 Просмотров)
Обновлен: 06 Apr 2010
1И611П, станок токарно-винторезный, Ижевск
Руководство к станку. Еще одна ссылка
864 Скачиваний (3666 Просмотров)
Обновлен: 06 Apr 2010
ТС-135М, станок токарно-винторезный
Паспорт токарного станка ТС-135М
391 Скачиваний (2046 Просмотров)
Обновлен: 06 Apr 2010
95ТВ, станок токарно-винторезный, Ижевск
Нашел паспорт на свой станок м. б. кому-нибуть будет интересно,качес…
4296 Скачиваний (13194 Просмотров)
Обновлен: 05 Apr 2010
1К62, станок токарно-винторезный, Челябинск
Паспорт токарно-винторезного станка 1К62 Станкостроительный завод и…
211 Скачиваний (1458 Просмотров)
Обновлен: 07 Apr 2011
Robling 600S, станок токарный точный быстровращающий…
Точный быстровращающийся токарный станок с ходовым валиком и ходовы…
739 Скачиваний (4099 Просмотров)
Обновлен: 05 Apr 2010
1Д601, станок настольный токарный, Кировакан
Паспорт на настольный токарный станок модели 1Д601 Кировоканского з. ..
336 Скачиваний (2104 Просмотров)
Обновлен: 05 Apr 2010
АТМ-3, станок токарный часовой, Харьков
Паспорт на «Харьковский» часовой станок, с фотографиями.
574 Скачиваний (4502 Просмотров)
Обновлен: 05 Apr 2010
С95, станок токарный часовой, Москва
С95, станок токарный часовой. Изготовитель: «УПМ МАВИАта им. Го…
1612 Скачиваний (7404 Просмотров)
Обновлен: 21 Mar 2011
1Е61М, станок токарно-винторезный повышенной точност. ..
Станок токарно-винторезный повышенной точности модели 1Е61М Приволж…



1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Токарно-винторезный станок 250ИТВМ: технические характеристики, паспорт

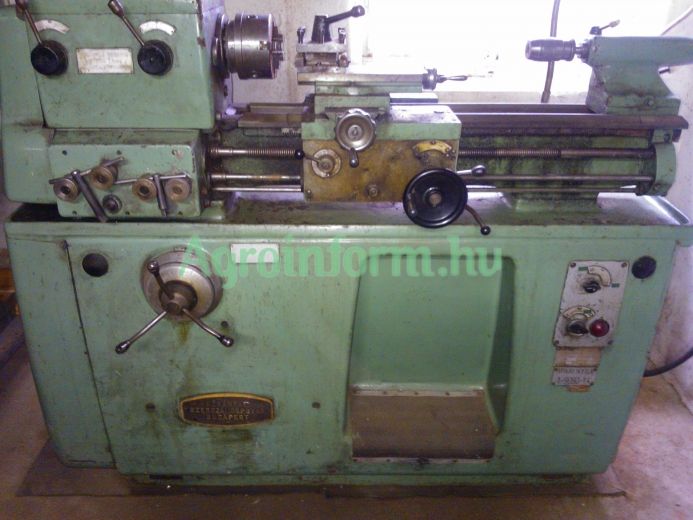

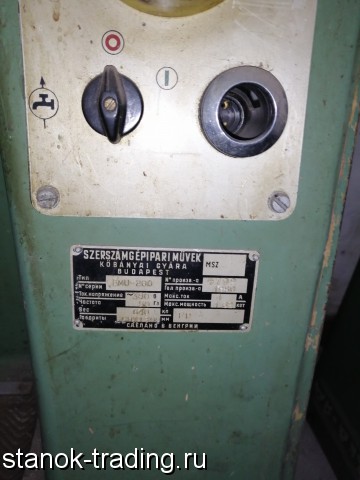

Описание электрооборудования станка EMU-200

Данные сети питания:

  • Напряжение сети 380 В, 50 Гц
  • Максимальная рабочая сила тока 5 А
  • Максимальная пусковая сила тока 20 А
  • Номинальная сила тока главного плавкого предохранителя /тугоплавкового/ 10 А

Описание работы электрооборудования

Для облегчения обозрения соединений на рис. 5 показывается принципиальная схема электрооборудования станка. Сеть подключается к клеммам RST клеммной колодки. Защита станка от короткого замыкания осуществляется плавкими предохранителями. Двигатель насоса и трансформатор также защищаются предохранителями.

Включенное положение вводного выключателя показывается красной сигнальной лампой. Вспомогательная цепь контактора рассчитана на 24 В, на котором работает также и сигнальная лампа. Это напряжение вырабатывается трансформатором ТМ мощностью 100 ВА. От перегрузки трансформатор защищается двумя плавкими предохранителями. Допускается для освещения применять лампу накаливания до 60 Вт, напряжением 24 В.

Пуск двигателя привода, а также реверсирование осуществляются при помощи реверсивного переключателя FJ. Для пуска насосов охлаждающей жидкости служит выключатель PSZ.

При исчезновении напряжения двигателя запускаются снова только в том случае, если переключатель FJ и выключатель PSZ были предварительно установлены в положение “О”.

Работа, станка и органы обслуживания

Со включением электродвигателя запускается также и шпиндель. Остановка и реверсирование шпинделя производятся электрически, остановкой и реверсированием электродвигателя.

Допустимое число реверсов шпинделя нижеследующее: при 90-130 об/мин. шпинделя 600 реверсов в час, при 140-380 об/мин. шпинделя – 400 реверсов в час.

Число оборотов шпинделя – Возможны два случая;

  • а) Число оборотов 90-480 об/мин. В этом случае рукоятку переключения привода шпинделя через перебор или непосредственного привода /18. рис. 8/ повернуть направо. После этого, переводом реверсивной рукоятки 36 налево или направо, включить прямое или обратное направления вращения двигателя и вместе с ним – шпинделя. Только после этого разрешается поворачивать рукоятку 34 регулировки чисел оборотов до тех пор, пока соответствующая величина числа оборотов на лимбе скоростей шпинделя 33 не совместится с указателем,
  • б) Требуемое число оборотов 630-315 об/мин.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода /18/ перевести налево, а затем, после пуска двигателя, отрегулировать требуемое число оборотов.

Правому положению рукоятки соответствует на лимбе скоростей шпинделя /33/ более низкие, а левому положению рукоятки – более высокие числа оборотов.

Рукоятку переключения привода шпинделя через перебор или непосредственного привода разрешается переключать только при неподвижном шпинделе, а рукоятку регулировки чисел оборотов – только при вращающемся шпинделе.

Реверсирование шпинделя осуществляется реверсированием двигателя /переключатель 36/.

Станок можно остановить так, что рукоятку переключателя 36 переводят в нейтральное положение

Технические характеристики токарно-винторезных станков 250-ИТП

Наименование параметра1И611П250-ИТП250-ИТВ250ИТВМ.01
Основные параметры
Класс точности по ГОСТ 8-82ППВВ
Наибольший диаметр заготовки устанавливаемой над станиной, мм260300300300
Наибольший диаметр заготовки обрабатываемой над станиной, мм250240240240
Наибольший диаметр заготовки над суппортом, мм125168168168
Наибольшая длина заготовки (РМЦ), мм500500500500
Наибольшая длина обточки, мм500
Высота центров, мм135150150150
Высота резца, мм16 х 1616 х 1616 х 1616 х 16
Шпидель
Диаметр сквозного отверстия в шпинделе, мм25252525
Наибольший диаметр прутка, мм24242424
Число ступеней частот прямого вращения шпинделя21181821
Частота прямого вращения шпинделя, об/мин (число ступеней)20. .2000 (21)63..3150 (18)63..3150 (18)25..2500 (21)
Размер внутреннего конуса в шпинделе (ГОСТ 13214)Морзе 4Морзе 4Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-7244
Подачи
Наибольшая длина хода каретки, мм500500500500
Наибольшее поперечное перемещение суппорта, мм180170170165
Продольное перемещение суппорта за один оборот лимба, мм202020
Цена деления лимба продольного перемещения суппорта, мм0,10,10,10,1
Цена деления лимба поперечного перемещения суппорта, мм0,020,020,020,05
Поперечное перемещение суппорта за один оборот лимба, мм3223
Число ступеней продольных подач25242421
Пределы рабочих подач продольных, мм/об0,01. .3 (25)0,01..1,50,01..1,50,01..1,8
Число ступеней поперечных подач25242421
Пределы рабочих подач поперечных, мм/об0,005..1,50,005..0,750,005..0,750,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/миннетнетнетнет
Наибольшее допустимое тяговое усилие, Н (кг)5000 (500)5000 (500)
Количество нарезаемых резьб метрических33303033
Пределы шагов нарезаемых резьб метрических, мм0,2..48 (33)0,2..24 (30)0,2..24 (30)0,2..48 (33)
Количество нарезаемых резьб дюймовых26212126
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм24..0,5 (26)24..1 (21)24..1 (21)24. .0,5 (26)
Количество нарезаемых резьб модульных35212125
Пределы шагов нарезаемых резьб модульных, модули0,2..30 (35)0,2..6 (21)0,2..6 (21)0,2..12 (25)
Пределы шагов нарезаемых резьб питчевыхнетнетнетнет
Верхние салазки суппорта (Резцовые салазки)
Наибольшее перемещение салазок, мм120120
Цена деления лимба перемещения салазок, мм0,050,020,02
Перемещение салазок за один оборот лимба, мм3
Резьбоуказательнетнетнетнет
Блокировкаестьестьестьесть
Предохранение от перегрузокестьестьестьесть
Выключающие упоры продольные и поперечныеестьестьестьесть
Быстрый ходнетнетнетнет
Задняя бабка
Центр в пиноли задней бабкиМорзе 3Морзе 3Морзе 3Морзе 3
Наибольшее перемещение пиноли задней бабки, мм8585
Цена деления линейки/ лимба перемещения пиноли задней бабки, мм1/ 0,051/ 0,05
Поперечное смещение задней бабки, мм±10±10±10±10
Электрооборудование
Количество электродвигателей на станке3333
Мощность электродвигателя главного привода, кВт (об/мин)3 (1420)3 (1430)3 (1430)3 (1410)
Тип электродвигателя главного приводаАОЛ2-32-4АИР100S4ПУ3
Мощность электродвигателя станции смазки, кВт (об/мин)0,08 (1390)0,09 (2700)0,09 (2700)0,09 (1350)
Тип электродвигателя гидростанцииАОЛ-012-4
Тип станции смазкиС48-12МС48-12М
Мощность электродвигателя насоса охлаждения, кВт (об/мин)0,15 (2800)0,12 (2800)0,12 (2800)0,18 (3000)
Насос охлаждения (помпа)ПА-22ПА-25МС
Габариты и масса станка
Габариты станка (длина ширина высота), мм1770_970_13001790_810_1400
Масса станка, кг11201180

Список литературы:

Станок специальный токарный 250ИТП, 250ИТВ, 250ИТВФ1. Руководство по эксплуатации 250 ИТП.00.000 РЭ, 1985

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Конструкторские особенности строения


Составные части станка


Перечень составных частей

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные  серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

В корпус передней бабки монтируют:

  • Шпиндельный узел, объединенный со входным шкивом.
  • Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : 8) и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по  расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

  • Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
  • Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).

Габариты рабочего пространства токарного станка ИЖ-250

Габариты рабочего пространства токарного станка ИЖ-250

Токарно-винторезный станок 250ИТВМ.01 представляет собой агрегат для выполнения технологических операций. Он используется для точения, одного из основных методов по обработке металлов резанием и преимущественно в промышленных условиях, в рамках производственных предприятий разного масштаба.

Токарный станок модели ИЖ250ИТВМ, благодаря относительно небольшим габаритным размерам занимает немного площади производственного участка. Его энергопотребление не велико. Агрегат при обработке дает точность размеров деталей класса «В» (высокая). Это оборудование изготовлено качественно и может эксплуатироваться длительное время. Его предпочтительнее применять:

  • Для единичного выпуска изделий небольшого размера в условиях приборостроительного или инструментального производства.
  • Для получистовой или финишной обработки.

С целью предупреждения последующих нештатных или аварийных ситуаций приобретайте станки после обслуживания/восстановительного ремонта.

Назначение и область применения станка

Возможных форм и размеров предметов, которые можно обработать, насчитывается сотни. Станок по металлу используется в промышленных целях свыше 50 лет. За это время он успел зарекомендовать себя с положительной стороны. Главные отличительные особенности, которые делают его востребованным, это безукоризненная точность, универсальность, надежность и безопасность.

Используется для обработки различных деталей, размеры указаны в технических характеристиках устройства. Применяется по большей части на крупных, небольших по масштабу приборостроительных и инструментальных фирмах страны.

Назначение ИЖ 250

Токарный станок по металлу ИЖ 250 обеспечивает высококачественное исполнение заключительных операций. Чтобы произвести точение, не требующее большой точности, и, оказывающее солидные нагрузки на станок, стоит выбрать другую модификацию оборудования – 250 ИТП. Для удовлетворения спроса Ижмаш выпустил несколько модернизированных вариантов ИЖ 250:

  • ИЖ 250 ИТВМ.03 имеет большее расстояние между центрами, позволяющее легко обрабатывать детали нестандартной формы.
  • ИЖ 250 ИТВМФ1 – агрегат, имеющий цифровой индикатор, что повышает удобство, точность и эффективность работы.
  • ИЖ 250 ИТПМ используется для токарных операций невысокой точности.

250ИТВМ Станок токарно-винторезный высокой точности универсальный. Назначение и область применения

Станки токарно-винторезные моделей 250ИТВМ предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

С целью длительного сохранения точности обработки станки необходимо использовать только для финишных или получистовых операций. Станок модели 250ИТВМФ1 оснащен системой цифровой индикации (в дальнейшем УЦИ), позволяющей повысить производительность труда за счет сокращения вспомогательного времени на пробные проходы, на измерение деталей. Применение УЦИ облегчает работу токаря за счет исключения расчетов и необходимости запоминания оборотов лимба.

Оснащение станка УЦИ позволяет:

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Сведения о производителе токарно-винторезного станка 250ИТВМ

Производитель токарного станка 250ИТВМ — Ижевский станкостроительный завод Ижмаш, основанный в 1807 году.

История станкостроения на Ижевском машиностроительном начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

  • 1И611П — станок токарно-винторезный повышенной точности универсальный Ø 270
  • 1И611ПМФ3 — станок токарный с ЧПУØ 320
  • 1ИС611В — станок токарно-винторезный высокой точности универсальный Ø 270
  • 95-ТВ (95ТВ) — станок токарно-винторезный Ø 250
  • 95ТС-1 (ИС1-1) — станок токарно-винторезный повышенной точности универсальный Ø 250
  • 161-А, 161-АМ (Удмурт-2) — станок токарно-винторезный универсальный Ø 350
  • 250-ИТВ (ИЖ 250-ИТВ) — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250ИТВМ (ИЖ 250ИТВМ) — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250ИТВМ.01, 250ИТВМ.03, 250ИТВМ Ф1 — станок токарно-винторезный высокой точности Ø 300
  • 250ИТВМ Ф2 — станок токарный с оперативной системой управления ОСУ Ø 320
  • 1336м — станок токарно-револьверный Ø 420, Ижевск, Киев
  • ИЖ-Т-400 (1623) — станок токарно-винторезный универсальныйØ 400
  • ИЖ-250, ИЖ-250П — станок токарно-винторезный повышенной точности универсальный Ø 250
  • ИТ-42 — станок токарный с ЧПУ Ø 320

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Сведения о производителе токарно-винторезного станка ИЖ-250

Токарное оборудование, известное не только в Российской Федерации, но и далеко за ее пределами, производилось на Ижевском машиностроительном заводе. При помощи устройства можно проводить обработку деталей большей части форматов в центре, цанге и патроне. Уникальный и многопрофильный станок производился в нескольких модификациях на заводе.

ИЖ 250 использовался практически повсеместно на крупных предприятиях. Но также, если позволяли производственные мощности, применяли в небольших компаниях.

Специалисты Ижмаша, работящие в то время, пытались создать профессиональный и многопрофильный агрегат, который имел бы относительно небольшие размер и был удобен в использовании. Выпускалось несколько вариаций.

Сейчас варианты ИТВМ03, ИТПМ и ИТВМФ1 с завода не встретить в продаже. Но на некоторых ресурсах продаются старые, отремонтированные агрегаты.

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Нюансы эксплуатации

Неотъемлемой частью механизмов установки являются система ремней клиновых и поликлиновых, электрический двигатель 3 кВт и редуктор, имеющий 12 скоростей, которые переключаются маховиком, связанным с селекторными дисками.

Маховик поворачивается, создавая необходимую комбинацию отверстий, в которые устанавливаются рычажные фиксаторы, обеспечивающие сцепление блоков различных зубчатых колес и их своевременное переключение. Для приостановки зубчатых колес оттягивается рычаг управления, эта операция производится после выбора нужной скорости, а после необходимые блоки зацепляются.

Механизм закрытого фартука отвечает за осевые и перпендикулярные подачи резцедержателя, как при ручном, так и при механическом управлении, и за нарезку резьб, при задействовании ходового винта. За осуществление прочих токарных работ отвечает ходовой валик.

Блокировочный механизм, установленный в фартуке, предотвращает одновременный запуск подач, осевых и перпендикулярных, и ходовых валика и винта. На передней части фартука расположен рычаг управления подачами

При работе с устройством стоит обратить внимание на такие моменты:

  1. Некоторые модели не предусматривают использование редуктора. Настройка скорости главного вала в таких моделях производится переключением скорости вращения электрического двигателя, мощностью 5,5 кВт.
  2. Подключение к сети осуществляется пакетным переключателем.
  3. Для обеспечения работы устройства требуется напряжение в 380В и трехфазная сеть.

Электрической схемой установки предусмотрена защита от перегрева. Срабатывая во время работы, система отключает двигатели только после ее завершения. Вращения главного вала возобновляются не раньше возврата переключателя теплового реле в начальное положение.

Наличие плавких предохранителей защищает систему от коротких замыканий. Двигатели защищены от перегрузок тепловыми реле, а нулевая защита электросхемы осуществляется пускателем.

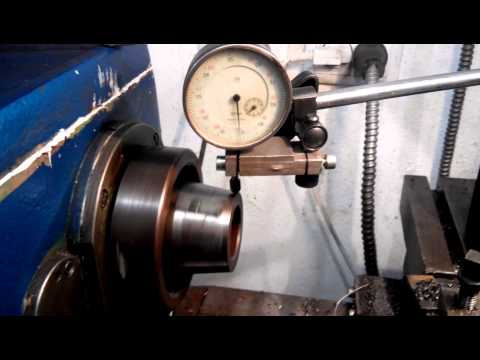

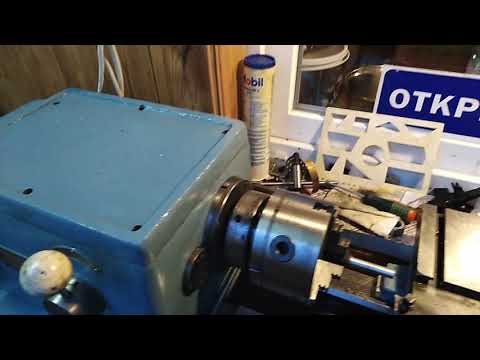

Видео: токарный станок ИЖ-250.

Republished by Blog Post Promoter

95ТС-1 (ИС1-1) токарно-винторезный станок универсальный повышенной точности.

Назначение и область применения

Токарный станок 95ТС-1 повышенной точности изготовлен на базе станка 1И611П.

Универсальный токарно-винторезный станок 95ТС-1 повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб

Станок 95ТС-1 применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.

Токарно-винторезный станок 95ТС-1 обеспечивает:

  • Разнообразные токарные работы в центрах, цанговом и кулачковом патронах
  • Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности
  • фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне
  • наружное и внутреннее шлифование деталей в центрах и патроне

Главное отличие от многих других токарных станков – коробка скоростей, конструктивно схожа с коробкой скоростей фрезерных станков 675-676 и рукоятка включения продольной – поперечной подачи.

Станок производился с середины 60х годов. В отличие от современных станков имеет закруглённые углы на передней бабке.

Все станки этой серии имеют калёные направляющие. Достаточно надёжны и точны. Имеет автономную систему смазки, работающую от электрической гидростанции.

Старые модели, на вторичном рынке имеются изобильно. Это весьма массовое изделие. Цены колеблются от 25 000руб до 130 000руб и более.

Особенности конструкции станка

Универсальная коробка подач даёт возможность нарезать все метрические резьбы и распространённые дюймовые и модульные резьбы без смены шестерён на гитаре;
Преселективное управление скоростями шпинделя позволяет подготовить последующее переключение во время работы станка;
Исключается необходимость обслуживания с задней стороны станка, что важно при ограниченных производственных площадях;
Сварной контейнер со встроенным электрооборудованием и емкостью СОЖ;
Объемный стружкосборник, удобное удаление стружки;
Преселективное управление скоростями шпинделя;
Предохранительное устройство от перегрузки механизма подач;
Механизм-верньер для точного отсчета поперечного перемещения суппорта;
фрезерное приспособление, устанавливаемое на поперечной каретке суппорта;
Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки;
Ходовой винт смазывается автоматически при нарезании резьбы;
Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
Станина станка изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении

Конструкция и модификации станка


Внешний вид

Функциональное назначение токарных станков модели ИЖ-250 широкое. С их помощью можно выполнять обработку заготовок методом вращения. При этом деталь крепится в цанге, центрах или патроне. Дополнительно предусмотрена возможность формирования резьбы различного типа.

Конструкция оборудования стандартная, но имеет ряд особенностей. К ним относятся широкий диапазон переключения передач и подач режущего инструмента, возможность заранее выставить режим работы, который включится в определенный промежуток времени. Для удобства управления предусмотрен мнемонический механизм. Во время формирования резьбы смазка ходового винта выполняется автоматически.

Кроме этого, существует несколько типов модернизации станка, которые отличаются техническими и эксплуатационными качествами, а также комплектацией.

  • ИЖ-250ИТВФ1. Оснащен блоком цифровой индикации. С его помощью можно существенно повысить производительность труда, так как рабочий не тратит время на измерение фактических размеров обрабатываемой детали;
  • ИЖ-250ИТП. Предназначен для выполнения грубой обработки. Эта модель изготавливается только по особому заказу.

Во всех типах оборудования установлен редуктор с двенадцатью скоростями. Для привода применяются клиновые ремни повышенной надежности. Переключение блока шестерен происходит при смещении дисков, в которых есть отверстия под фиксирующие пальцы.

Повышение точности формирования резьбы осуществляется с помощью механизма-верньера, установленного на станок ИЖ-250. Дополнительно предусмотрена схема соединения гитары с ходовым винтом. Он позволяет повысить точность обработки.

Наибольшую популярность станки этой серии получили для комплектации производственных линий, специализирующихся на приборостроении. Это обусловлено возможностью индивидуальной комплектации и изменением некоторых параметров станка при заказе на заводе-производителе.

Расположение составных частей станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Расположение основных узлов токарного станка 250итвм.01

Перечень составных частей станка 250ИТВМ.

01, 250ИТВМ.03, 250ИТВМФ1
  1. Станина 250ИТВМ.10.000 (250ИТВМ.03.10.000)
  2. Редуктор 250ИТВМ.17.000
  3. Коробка подач 250ИТВМ.30.000
  4. Гитара 250ИТВМ.25.000
  5. Бабка передняя 250ИТВМ.21.000
  6. Электрооборудование 250ИТВМ.90.000
  7. Разводка УЦИ 250ИТВМФ1.94.000
  8. Ограждение (патрона) 250ИТП.86.000
  9. Фартук 250ИТВМ.50.000
  10. Резцедержатель четырехпозиционный 250ИТП.61.000
  11. Ограждение (суппорта) 1И611П.89.000
  12. Суппорт 250ИТВМ.60.000
  13. Охлаждение 250ИТП.70.000
  14. Бабка задняя 250ИТП.40.000
  15. Ограждение 250ИТВМ.10.02.000
  16. Смазка 250ИТВМ.74.000

Устройство станка

Электрооборудование токарного станка ИЖ250

Станину изготавливают методом литья, она имеет усиления в виде П-образного ребра и устанавливается на прочной тумбе. Материал для станины служит хромоникелевый чугун. Станина снабжена 4-а направляющими (две – призматические, остальные – плоские). Последние подвергнуты поверхностной закалке ТВЧ и шлифовке. Внутри тумбы размещен электропривод, вращающий редуктор, автоматическая смазочная станция и система подачи СОЖ (смазочно-охлаждающая жидкость).

В соответствии с кинематической схемой станка редуктору отводится роль коробки скоростей, приводящейся с помощью электродвигателя, закрепленного на фланце. Для фиксации редуктора в тумбе имеется промежуточный кронштейн.

У редуктора есть устройство предварительного выбора оборотов. Эта процедура реализуется без останова станка.  Рукояткой проворачивают маховик, связанный с двумя дисками, с помощью которых выбирают число оборотов. Диски образуют набор отверстий для пальцев с рычагами, перекидывающими блоки  шестерен. Для приостановки вращения зубчатых колес (до скорости менее 100 об/мин) эта рукоятка слегка оттягивается к себе (ощущение сопротивления), выдерживается пауза. Затем усилием в том же направлении (к себе до отказа) включают передачу. На малых оборотах эта процедура делается одним движением ручки.

Для упрощения переброски или смены приводного ремня (без необходимости разбирать весь узел) его шкив смещен в левую половину корпуса задней бабки. Базой для монтажа последней принят штифт, установленный внизу шпинделя. Этот элемент контрит сам шпиндельный узел в случае разогрева нагреве последнего и облегчает контроль положения его оси вращения. Момент вращения к шпинделю станка приходит прямо от шкива либо через шестерни перебора. Впереди на корпус бабки вынесена ручка переключений между зубчатой муфтой и перебором. Блок не даст включить их в одно время. Во избежание поломки шестерен не двигайте ручку до полной остановки шпиндельного узла. В конструкции передней бабки предусмотрено звено, которое увеличивает шаг выполняемой резьбы.

С помощью коробки подач настраивают процессы по нарезке резьбы или переключают подачи во время точения. Размер всех поперечных подач вдвое меньше аналогичных продольных. Редуктор вращает входной вал указанной коробки посредством сменного комплекта шестерен (резьба) или ремня (все остальные операции). Переключение подачи при оборотах шпинделя менее 100 об/мин допускается с ходу. Если скорость выше – то только на выбеге (уменьшении скорости) шпинделя за счет кратковременного выключения вращения на станке с помощью предусмотренной рукоятки.

Слева на торцевой поверхности передней бабки крепят гитару. Из-за наличия блокировки включить зубчатую передачу вместе с ременной невозможно.

Застопорить заднюю бабку можно поворотом ее рукоятки. Усилие зажима можно отрегулировать с помощью гаек. Надежности прижима поспособствует добавочный винт. Проточка коротких конусов на станке облегчается тем, что есть возможность сместить корпус задней бабки по отношению к оси центров станка. Смещение делается на величину не более + — (10 мм) специальным винтом. Для контроля положения оси центров станка по горизонтали (относительно станинных направляющих) совмещают соответствующие бобышки на корпусе и поддоне задней бабки. Фиксацию пиноли выполняют посредством ее ручки.

К основным функциям фартука относят: реализация движения подачи (продольной или поперечной) для суппорта посредством ходового вала; порезка резьбовых поверхностей – от ходового винта. Поэтому фартук снабжен 4-я муфтами, которые включают прямые или обратные подачи. Ускоренного перегона резца у этих моделей станков нет.

Крестообразный суппорт в процессе работы станка ходит вдоль заготовки с помощью станинных направляющих, а поперек нее – по аналогичным элементам каретки. Продольные перемещения реализуются ручным либо механическим способом. Сверху на суппорте стоит основной резцедержатель с четырьмя местами под резцы. Под заказ возможна дополнительная поставка заднего одноместного резцедержателя для поперечной каретки.

Для закрытия зоны резания от летящих стружек установлено защитное ограждение с проемом из прочного прозрачного полимера. Ее монтируют с помощью стойки с регулируемой высотой. В случае резания заготовок из хрупкого материала применяют дополнительный защитный экран, который крепится к основному справа.

Сведения о производителе токарно-винторезного станка 250ИТВМ.01

Производитель токарного станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1 – , основанный в 1807 году.

История станкостроения на Ижевском машиностроительном заводе “Ижмаш” начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок фирмы “Леве” с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали “Удмурт”, “Удмурт-2” (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Kart MSZ Budapest EMU 200 Токарно-центральный станок

Kart MSZ Budapest EMU 200 Токарно-центральный станок
  • Регистрация
  • Логин

Марко Бак
ВМВ АГ
Вот уже 25 лет авторитетные компании доверяют нашему ноу-хау как специалисту по бывшим в употреблении станкам и установкам.
Благодаря десятилетиям присутствия на рынке мы знаем о растущем спросе на машины всегда более высокого качества. Это приводит к все более комплексному ремонту, который в прошлом уже сводился к капитальному ремонту и модернизации. Для дальнейшего расширения этой области была основана компания WMW AG Maschinenbau.

Посмотреть все объявления
Контактная информация

[email protected]
https://www.wmwag.com
Берлин / Германия

Распечатать страницу (Получить предложение)
Отчет

Карт MSZ Budapest EMU 200 Токарно-центральный станок

  • 2 года назад
  • 100

цена по запросу
