Станок для резьбы по дереву – их виды и особенности обработки

Содержание

их виды и особенности обработки

Резьба по дереву чаще всего ассоциируется с кропотливо работающим мастером, который медленно, но верно творит свои шедевры. Но так было раньше. Современные технологии во многом шагнули вперед, в том числе и в направлении деревообрабатывающих аппаратов.

Резьба по дереву на станке имеет огромные преимущества перед ручным трудом, поскольку весь процесс можно автоматизировать, соответственно сэкономить не только свое время, но и силы.

Современные станки имеют немалую стоимость, но она полностью оправдана, ведь работу свою они выполняют не только аккуратно, но также быстро и точно.

Преимущества автоматического процесса

За счет того что ручная резьба занимает много времени, в обиход вошли самые разнообразные деревообрабатывающие станки. Взять к примеру станки для 3d резьбы по дереву. Этот аппарат способен выполнить самые разнообразные задачи с любой сложностью, а качество при этом не пострадает.

Не менее важно и то, что благодаря автоматизации, любые резные детали приобрели массовую доступность. Объясняется это тем что и затрат на производство значительно меньше и количество изготавливаемых изделий выше. Соответственна ниже и цена.

Некоторые люди не привыкли доверять машинам и зря. Такую аббревиатуру как ЧПУ расшифровывают как числовое программное управление.

Данная система означает то, что 3d резьба по дереву основана на изначально установленной программе, которая может обладать такими функциями:

  1. Токарные.
  2. Фрезерные.
  3. Гравировальные.

На вопрос что может делать такой аппарат, на удивление ответить можно длинным списком, например:

  • Статуи и иконы из дерева.
  • Самые разнообразные мебельные детали в виде ножек, поручней и былец.
  • Оправы для навесных старинных часов.
  • Оригинальные рамки для зеркал и картин.
  • Балясины и кронштейны.
  • Уникальные детали для деревянных беседок, заборов и многое другое.

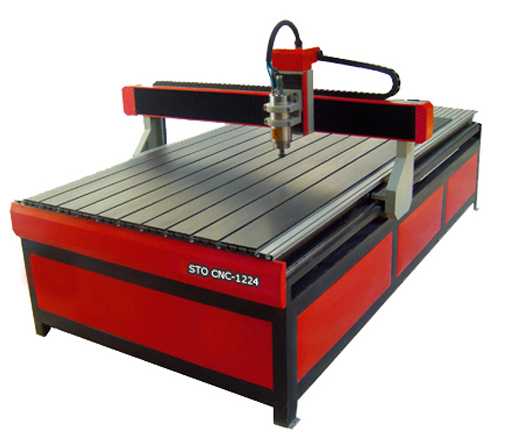

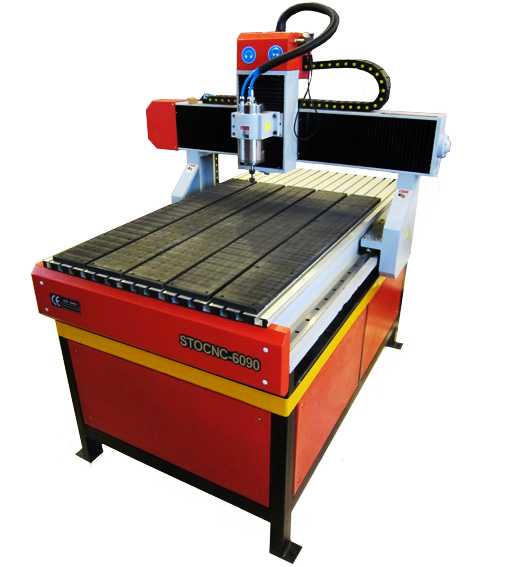

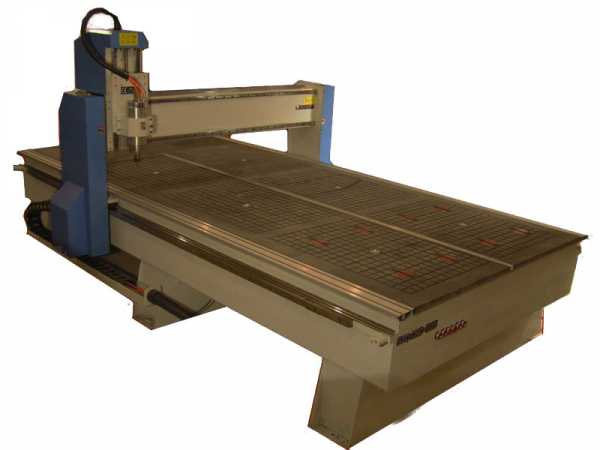

Разновидности станков

Любая деревообрабатывающая техника – оборудование, к которому нужен особый подход и в особенности та, у которой числовой программный механизм управления.

Такие станки обладают не только стандартными комплектующими, но и специальным блоком управления и если знаний недостаточно, не следует к нему подходить вообще. Ввиду этого, 3д механизмы подразделяются на несколько типов.

Универсальность аппаратуры

По этому принципу, все станки можно разделить:

  • На специальный тип. Основное направление этих станков – узкопрофильная деятельность. То есть на этих станках с ЧПУ для резьбы по дереву можно вырезать один тип деталей, соответственно и применяются они при масштабном изготовлении одинаковых элементов.
  • На специализированный тип. Эти аппараты практически не имеют отличия от предыдущих. Единственная разница в том, что такой станок для резьбы по дереву может применяться при изготовлении нескольких вариаций однотипных элементов.
  • На универсальный тип. Данный вид станков может быть использован для изготовления любых видов изделий не превышающих определенные параметры по объему.

По точности

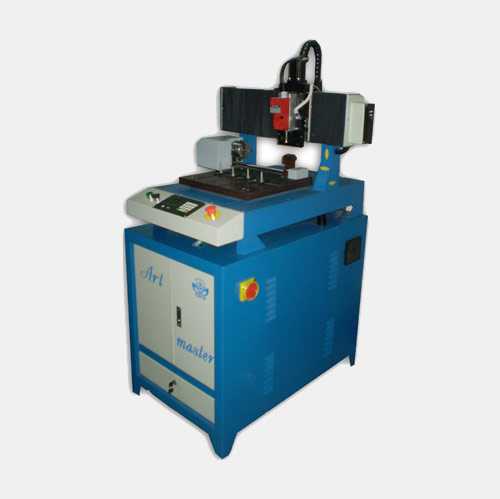

Любой станок оборудованный ЧПУ, обозначается специальной маркировкой указывающей на то какова у аппарата точность производимых работ. Минимальное значение в виде буквы Н, что значит нормальное и максимальное – UP, что означает ультрапрецизионное.

За счет того что работа с деревом не требует сверх точной обработки применяются в основном станки с маркировкой Н и в некоторых более сложных случаях – П.

Способ обработки

Разделение деревообрабатывающих станков происходит и по способам обработки материала:

  • Когда движется стол. Единственная поправка, данный вид обработки актуален для бытовых моделей.
  • В движение приводится специальный модуль с фрезой. Данная аппаратура многофункциональна и имеет широкое применение.

В заключение о важном

За счет того что на этих станках 95% работы выполняет машина, навыков столярных работ от человека не требуется. Но необходимо понимание компьютерных технологий.

В обязанности оператора, с помощью которого и осуществляется резьба по дереву на ЧПУ, входит разработка деталей и прорисовка траектории, по которой и будет перемещаться фреза. Для того чтобы запрограммировать станок нужным уровнем, ответственный за обработку должен уметь пользоваться специальными программами. Когда аппаратура настроена, нужно проверить чтобы ничто не мешало работе.

При самой обработке, особенно при действиях провоцирующих возникновение стружки, пыли и других частиц, крайне желательно надевать специальный костюм и защитные очки с перчатками.

Также не следует превышать номинальную мощность техники, поскольку это чревато как поломкой аппаратуры, так и браком в изделиях.

Видео: станки с ЧПУ по дереву

derevostroika.ru

Станок для резьбы по дереву


Станок с чпу для резьбы по дереву: их виды и особенности обработки

Резьба по дереву чаще всего ассоциируется с кропотливо работающим мастером, который медленно, но верно творит свои шедевры. Но так было раньше. Современные технологии во многом шагнули вперед, в том числе и в направлении деревообрабатывающих аппаратов.

Резьба по дереву на станке имеет огромные преимущества перед ручным трудом, поскольку весь процесс можно автоматизировать, соответственно сэкономить не только свое время, но и силы.

Современные станки имеют немалую стоимость, но она полностью оправдана, ведь работу свою они выполняют не только аккуратно, но также быстро и точно.

Преимущества автоматического процесса

За счет того что ручная резьба занимает много времени, в обиход вошли самые разнообразные деревообрабатывающие станки. Взять к примеру станки для 3d резьбы по дереву. Этот аппарат способен выполнить самые разнообразные задачи с любой сложностью, а качество при этом не пострадает.

Не менее важно и то, что благодаря автоматизации, любые резные детали приобрели массовую доступность. Объясняется это тем что и затрат на производство значительно меньше и количество изготавливаемых изделий выше. Соответственна ниже и цена.

Некоторые люди не привыкли доверять машинам и зря. Такую аббревиатуру как ЧПУ расшифровывают как числовое программное управление.

Данная система означает то, что 3d резьба по дереву основана на изначально установленной программе, которая может обладать такими функциями:

  1. Токарные.
  2. Фрезерные.
  3. Гравировальные.

На вопрос что может делать такой аппарат, на удивление ответить можно длинным списком, например:

  • Статуи и иконы из дерева.
  • Самые разнообразные мебельные детали в виде ножек, поручней и былец.
  • Оправы для навесных старинных часов.
  • Оригинальные рамки для зеркал и картин.
  • Балясины и кронштейны.
  • Уникальные детали для деревянных беседок, заборов и многое другое.

Разновидности станков

Любая деревообрабатывающая техника – оборудование, к которому нужен особый подход и в особенности та, у которой числовой программный механизм управления.

Такие станки обладают не только стандартными комплектующими, но и специальным блоком управления и если знаний недостаточно, не следует к нему подходить вообще. Ввиду этого, 3д механизмы подразделяются на несколько типов.

Универсальность аппаратуры

По этому принципу, все станки можно разделить:

  • На специальный тип. Основное направление этих станков – узкопрофильная деятельность. То есть на этих станках с ЧПУ для резьбы по дереву можно вырезать один тип деталей, соответственно и применяются они при масштабном изготовлении одинаковых элементов.
  • На специализированный тип. Эти аппараты практически не имеют отличия от предыдущих. Единственная разница в том, что такой станок для резьбы по дереву может применяться при изготовлении нескольких вариаций однотипных элементов.
  • На универсальный тип. Данный вид станков может быть использован для изготовления любых видов изделий не превышающих определенные параметры по объему.
По точности

Любой станок оборудованный ЧПУ, обозначается специальной маркировкой указывающей на то какова у аппарата точность производимых работ. Минимальное значение в виде буквы Н, что значит нормальное и максимальное – UP, что означает ультрапрецизионное.

За счет того что работа с деревом не требует сверх точной обработки применяются в основном станки с маркировкой Н и в некоторых более сложных случаях – П.

Способ обработки

Разделение деревообрабатывающих станков происходит и по способам обработки материала:

  • Когда движется стол. Единственная поправка, данный вид обработки актуален для бытовых моделей.
  • В движение приводится специальный модуль с фрезой. Данная аппаратура многофункциональна и имеет широкое применение.

В заключение о важном

За счет того что на этих станках 95% работы выполняет машина, навыков столярных работ от человека не требуется. Но необходимо понимание компьютерных технологий.

В обязанности оператора, с помощью которого и осуществляется резьба по дереву на ЧПУ, входит разработка деталей и прорисовка траектории, по которой и будет перемещаться фреза. Для того чтобы запрограммировать станок нужным уровнем, ответственный за обработку должен уметь пользоваться специальными программами. Когда аппаратура настроена, нужно проверить чтобы ничто не мешало работе.

При самой обработке, особенно при действиях провоцирующих возникновение стружки, пыли и других частиц, крайне желательно надевать специальный костюм и защитные очки с перчатками.

Также не следует превышать номинальную мощность техники, поскольку это чревато как поломкой аппаратуры, так и браком в изделиях.

Видео: станки с ЧПУ по дереву

derevostroika.ru

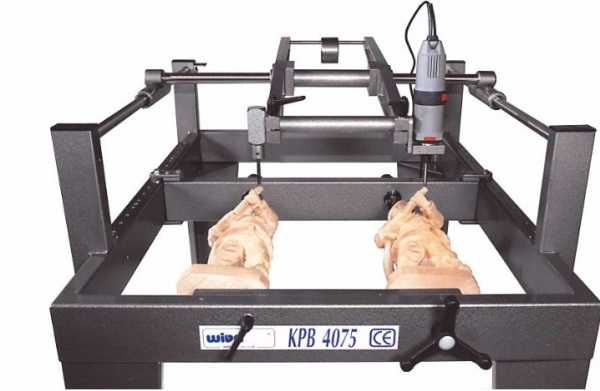

Какой 3D (3Д) станок по дереву для резьбы лучше?

Прогресс не стоит на месте, и сегодня, благодаря новым технологиям, многие изделия, которые раньше можно было сделать исключительно вручную, уже умеют делать машины. Это касается и таких процессов, как ковка металла, резьба по камню или дереву.

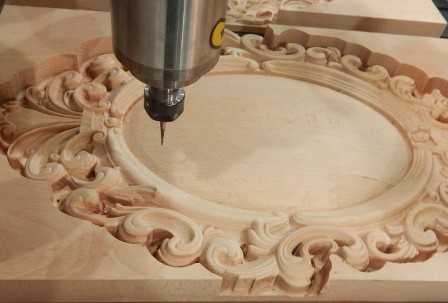

Работа 3D станка по дереву

В данной публикации мы рассмотрим более подробно 3Д автоматические станки с ЧПУ для резьбы по дереву.

Зачем нужен 3Д автоматический станок?

Резьба по дереву своими руками — процесс очень долгий и трудоемкий. Поэтому и продукты такого труда стоят больших денег. 3Д автоматический станок с ЧПУ выполняет ту же работу во много раз быстрее, практически не снижая при этом качества.

После работы машины может понадобиться обработать изделие своими руками, но доработки будут совсем незначительными и не потребуют много времени.

Читайте также: как устроен ручной фрезеровочный станок по дереву?

Благодаря 3D технологии в производстве, резные элементы интерьера стали доступны практически каждому, поскольку замена ручного труда машинным значительно снизила стоимость готового изделия.

Работы по дереву на 3D станке гораздо быстрее выполнять чем вручную

С помощью фрезерного 3D станка с ЧПУ по дереву можно изготовить:

  • резные элементы мебели: быльца, поручни, ножки и прочее;
  • резные элементы деревянных лестниц, беседок, крыш, заборов и т.д.;
  • различные багеты, накладки, кронштейны;
  • рамки для картин или икон;
  • оправы часов и зеркал;
  • резные статуи и иконы;
  • другие предметы быта, интерьера, декора.

к меню ↑

Преимущества 3D оборудования

3D автоматические станки оборудуются ЧПУ (числовым программным управлением). Участие человека требуется лишь на этапе моделирования. Все, что нужно сделать своими руками – сесть за компьютер, запустить специальную программу, которая, как правило, поставляется в комплекте с агрегатом и сдела

i-perf.ru

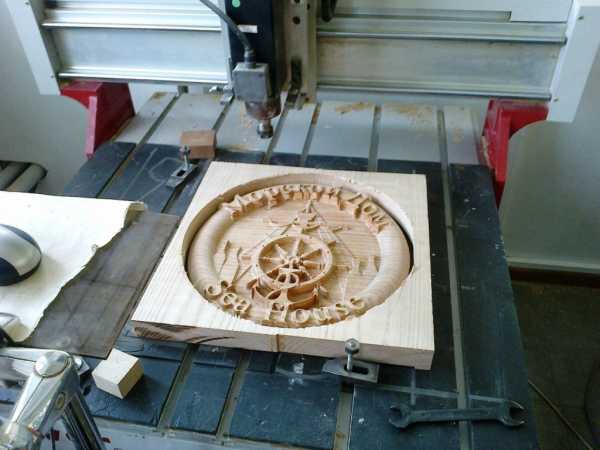

3D резьба по дереву



Объемная фрезеровка по дереву является одним из самых сложных видов работ. Резьба выполняется только на определенных массивах дерева (обычно это бук, ясень, дуб, липа, т.е. твердые сорта), требуется определенная технологическая подготовка полотна (особенно, если панно будет больших размеров) дабы исключить дальнейшую деформацию заготовки, разного рода неприятности при фрезеровке и не испортить внешнего вида картины при финишной обработке ее маслом, лаком или краской. Фрезеровка дерева на чпу довольно длительный процесс, как правило состоящий из двух этапов - черновой и чистовой обработки.

Однако, если выготовы посвятить немного времени изучению этого вопроса, не боитесь экспериментировать, а главное,  имеете желание сделать своими руками (здесь не помешает еще голова и, конечно, чпу станок) красивую неповторимую вашу картину из дерева, в 3Д резьбе по дереву на станке с чпу нет ничего сверх сложного.

Убедиться в том, что это реально, и что это "по карману"  вы можете на этой страничке, где мы подобрали объемные работы из дерева от наших пользователей.

Большинство наших покупателей не имели опыта работы с чпу станками ранее. Поэтому качество работ варьируется в зависимости от опыта работы с чпу и деревом.

Большая часть представленных работ сделана на станках эконом класса из влагостойкой ламинированной фанеры серии Моделист.  Специальная конструкция станка и механика на ШВП и линейных подшипниках  позволяет станкам Моделист вполне профессионально справляться с длительной обработкой твердых пород дерева. Смотрите сами.

Серж К., г. Майкоп, Моделист4090



 Игорь Д., г. Владикавказ, Моделист3040



Руслан К., г. Ростов, Моделист6090

Владимир Ш., г. Красноярск, Моделист4060

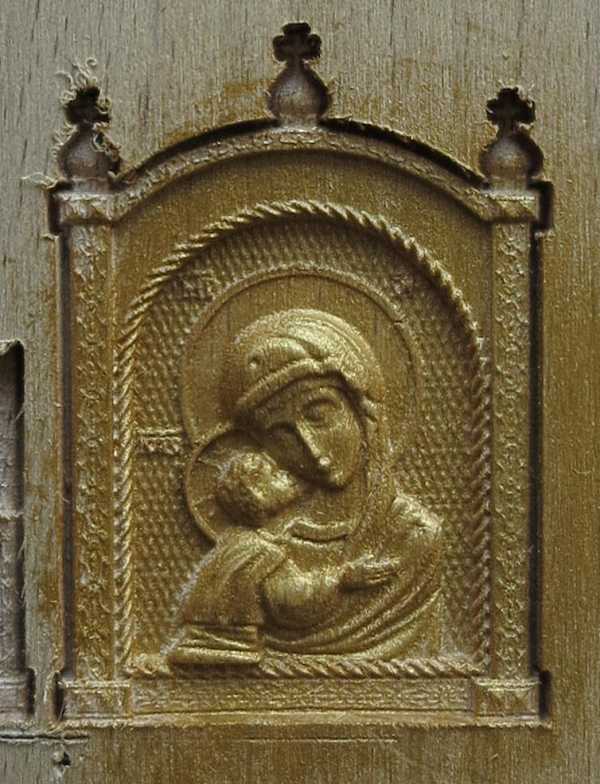

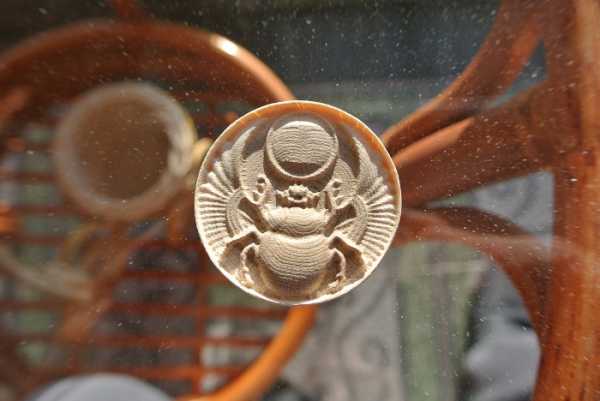

Микрорезьба по дереву

Алексей, г. Краснодар, Моделист3040 Икона размером 3х4 см





Художественная столярная мастерская http://www.woodartmaster.com (г. Серпухов), станок Моделист6090



Владимир, г. Владимир, cnc3040al2



Артур Г., г. Сочи, cnc2535al



Юрий К., село Александровское Томской обл., cnc6090al





Еще больше работ от наших покупателей на Youtube канале.  А также на страничках в соц. сетях В Контакте и Инстаграм

Подготовка файла 3D резки

Бесплатные модели для 3Д фрезеровки на чпу

Изготовление объемных букв, слов, топперов, фоторамок



cncmodelist.ru

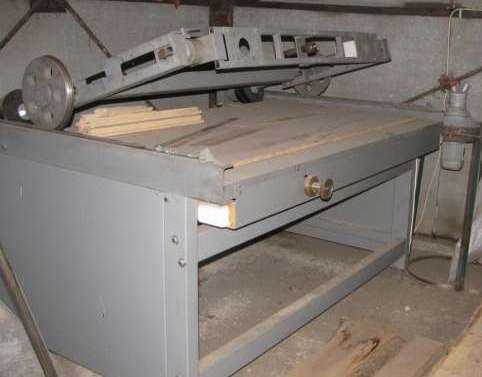

Обзор возможностей фрезерных станков для резьбы по дереву

Резьба по дереву фрезерным станком дает возможность изготавливать оригинальные изделия из натурального материала. При умелом обращении с инструментом мастер в состоянии создать не только повседневные конструкции типа пазов, петель и других элементов, но и более искусные вещи, имеющие эстетическую ценность.

Для того чтобы резьба по дереву станком фрезерного типа была максимально эффективна, перед работой важно определиться, с каким инструментом вы имеете дело. Станок представляет собой надежную конструкцию, предназначенную для выполнения широкого спектра работ, связанных с обработкой древесины. Ключевой рабочий элемент – фреза, которая непосредственно участвует в обработке заготовки. Конструкция фрезы состоит из головки и хвостовика. Головка имеет режущую часть, которая может быть самых разных форм.

Спектр работ, которые можно выполнять с помощью фрезерного станка, следующий:

  • Обработка кромок;
  • Фрезеровка декоративных и функциональных пазов;
  • Художественная обработка деревянных изделий;
  • Обработка заготовок нестандартных параметров.

Что можно сделать?

Если вы обзавелись собственным фрезерным станком, то теперь вы сможете создать самые разные изделия в домашних условиях. К примеру, если вы затеяли ремонт – многие столярные конструкции, такие как плинтуса или дверные наличники, вы сможете изготовить самостоятельно без особого труда, благодаря резьбе по дереву фрезерным станком. Для более профессиональных мастеров не станет проблемой изготовить мебель или другие бытовые предметы.

При наличии соответствующих навыков обработка деревянных изделий фрезерным станком станет возможностью оформить интерьер красивыми декоративными элементами. Вопрос лишь в наличии соответствующего умения и специальных фрез. В частности, с помощью профилированных фрез можно создавать фигурные торцевые кромки. Конусные фрезы помогут сделать угловой скос там, где это нужно.



Также имеется множество вариаций дисковых фрез, позволяющие создавать прямоугольные пазы требуемых параметров. Если же вы решите заняться декоративной резьбой – вам не обойтись без галтельных и фальцевых фрез. Именно такой инструмент используется для художественной работы. С их помощью вы можете гравировать различные поверхности, выдерживая нужную глубину резания. При этом одного инструмента, конечно же, недостаточно, так как вам нужно обладать соответствующими навыками.

Резьба фрезерным станком по дереву подразумевает выбор выемок и отверстий закрытого и открытого формата. Конструкция может иметь разъемные и неразъемные части. Кроме того, возможны другие переплеты, требующие от мастера максимального профессионализма. Пример таких работ – создание дверей или окон. Для таких работ мастеру пригодятся противопоставленные симметрично зафиксированные фрезы. Подобный инструмент не имеет подшипников, и из-за этого его нужно использовать с соответствующими специальными приспособлениями, которые обеспечат предельно точное положение режущей головки.

Резьба по дереву с использованием фрезерного станка откроет перед вами, как перед мастером, массу возможностей. Создание пазов и отверстий – задачи, требующие минимальных навыков и подготовки. Но останавливаться на простых конструкциях не обязательно, ведь станок позволяет создавать настоящие произведения искусства, которые способны стать украшением интерьера или экстерьера.

Выводы

Как вам стало понятно, фрезерный станок – это универсальная машина, которая должна быть в арсенале каждого умельца, желающего освоить резьбу по дереву. На сегодняшний день рынок предлагает массу моделей подобного оборудования, которые отличаются и по функциональности, и по мощности, и по ряду других параметров. Но для бытовой эксплуатации достаточно простых компактных машин, в том числе и подержанных.

Мы рекомендуем начинающим мастерам обратить внимание на б/у аппараты советского производства, так как приобрести такую машину можно за небольшие деньги и в хорошем состоянии. На такой технике можно «набить шишки» и уже после приступать к работе за более сложными и дорогостоящими агрегатами европейского производства.

Рекомендуем почитать

prostostanok.ru

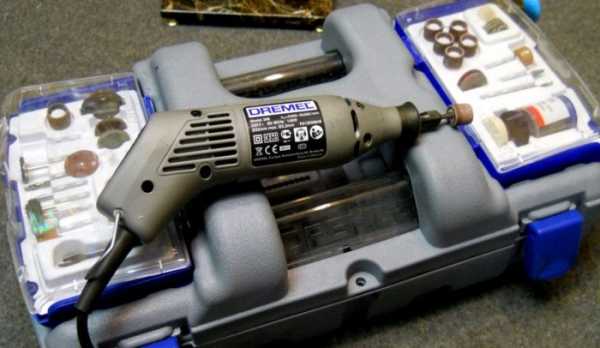

Бормашина для резьбы по дереву, кости, камню

Резьба по дереву — один из древнейших видов ремесла, освоенный человечеством. Деревянное кружево наличников в русских деревнях и ритуальные маски африканских племен — каждое произведение уникально и несет на себе отпечаток личности мастера. Современные резчики по дереву оснащены гораздо лучше своих предков — к их услугам точные и высокопроизводительные устройства с электроприводом.

Бормашина для резьбы по дереву

Виды бормашин

Все многообразие предлагаемых на рынке приборов сводится к трем основным видам:

  • бормашины технического назначения;
  • микромоторы, или граверы для резьбы по дереву;
  • мини-дрели, или компактные бормашины с гибким приводом.

Они различаются назначением, габаритами, мощностью, производительностью.

В основе конструкции как мощной бормашины для резьбы по дереву, так и микромотора лежат два главных узла: высокооборотный электродвигатель и закрепляемый в патроне сменный инструмент.

Бормашины технического назначения

Приборы этого вида снабжены достаточно мощным двигателем и позволяют решать широкий спектр задач. Конструктивно они разделены на два блока:

  • Собственно бормашина. В цилиндрическом корпусе размещен электродвигатель. На его валу закреплен цанговый или быстросъемный патрон.
  • Блок питания, в котором размещается преобразователь сетевого напряжения трансформаторного или импульсного типа.
  • Педаль включения. Позволяет освободить руки для более точного удержания прибора.
  • Соединительные кабели.

Бормашинка по дереву технического назначения

Достоинством таких бормашин для резьбы является возможность выполнения различных операций по дереву:

  • сверление;
  • расточка;
  • шлифовка.

В качестве недостатка следует отметить относительно низкие обороты по сравнению с дремелем для резьбы по дереву.

На рынке предлагаются модели как отечественных, так и зарубежных производителей.  Отечественные доступны по цене, но им не хватает способности к продолжительной  работе без перегрева, особенно при высоких нагрузках. Они хорошо подойдут для хобби, для профессионального применения при значительных объемах работ лучше остановиться на импортном оборудовании.

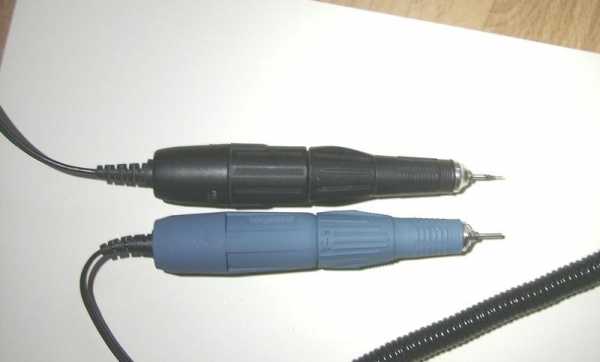

Микромоторы

Бормашинки для резьбы по дереву или микромоторы отличаются особой компактностью, малой мощностью и высокими оборотами (до 30 000 об/мин). Насадки также закрепляются на рабочем валу электродвигателя.

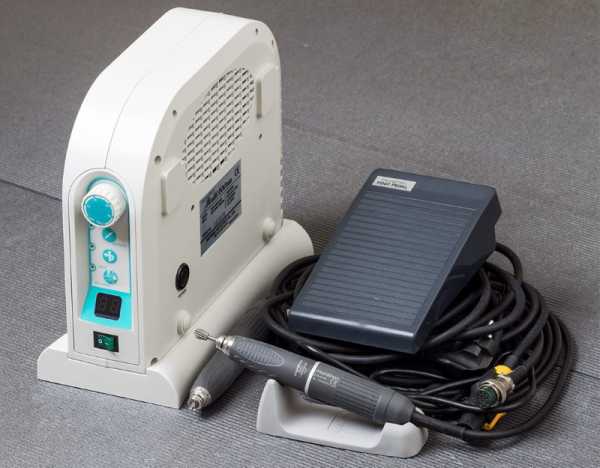

Микромоторы

Ограниченная мощность не позволяет устройствам достигать высокой производительности, зато малый вес и размеры не утомляют руку, а высокие обороты позволяют выполнять самые тонкие и филигранные детали резьбы.

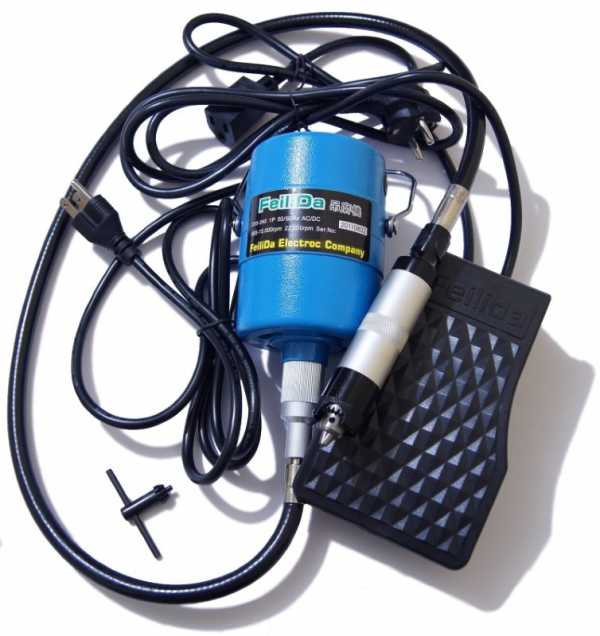

Мини дрели или компактные бормашины с гибким приводом

Этот класс устройств — линкоры мира бормашин. Конструктивно они отличаются тем, что на место патрона позволяют установить насадку с гибким приводным валом. Таким образом, тяжелое приводное устройство с двигателем остается лежать на столе (или подвешивается), а в руке мастера остается лишь цанговый (или быстросъемный) зажим с установленным в нем инструментом.

Такие системы обладают большой мощностью (до 200 ватт) и развивают высокие обороты (до 30 тыс. об/мин). Они комплектуются большим количеством самых разнообразных фрез и абразивных насадок и позволяют выполнять широкий диапазон операций.

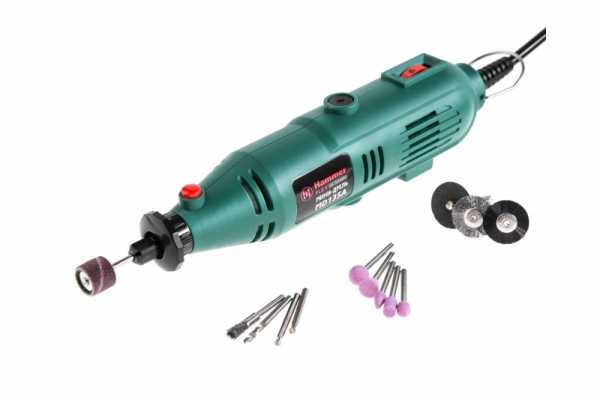

Мини-дрель Hammer

В комплекте также может присутствовать телескопическая штанга для крепления прибора в удобном для мастера месте.

Как правильно выбрать бормашинку

Основные критерии, которые следует учитывать при выборе бормашины для резьбы по дереву, следующие:

  • мощность двигателя;
  • обороты;
  • крутящий момент;
  • вес;
  • эргономика.

Как ни печально, ни одно из предлагаемых на рынке устройств не может одновременно долго работать на больших оборотах и выдерживать высокие нагрузки. Поэтому наилучшим выбором будет приобретение двух бормашин:

  • высокооборотного маломощного дремеля для выполнения тонких деталей резьбы;
  • мощной мини-дрели черновой обработки и выборки больших объемов фона изображения.

Многие мастера отмечают также, что 30 тыс. оборотов – это большой запас, и большинство операций отлично выполняются и при 10-20 тыс. об/мин.

При выборе также следует обратить внимание на тот набор насадок, который будет предлагаться в комплекте.

Как работать ручной бормашиной

Каждый домашний мастер хочет получить качественное и четкое изображение. Для этого нужно следовать несложным рекомендациям:

  • Сделать трафарет из плотной бумаги или тонкого картона.
  • Используя копировальную бумагу, перенести контур рисунка на заготовку.
  • Прорисовать контуры рисунка игольчатыми фрезами или маленькими бурами.
  • Выбрать фоновые участки с помощью больших фрез.
  • Нанести основу, втирая краску или морилку.
  • Посыпать изделие бронзовой пудрой. Излишки пудры следует сдуть или стереть мягкой ветошью.

Использование трафарета позволяем существенно облегчить операцию гравировки, особенно в случае повторяющегося орнамента. Нужно осторожно работать инструментом вблизи трафарета, чтобы не повредить его и иметь возможность повторно использовать на других участках детали.

Резьба по дереву бормашиной с гибким валом

Для начинающих граверов лучше пользоваться устройствами с гибким валом. Настоящий профессионал, приобретший немалый опыт, успешно справляется с любым инструментом.

Советы по выполнению резьбы

В качестве материала для резьбы по дереву бормашиной лучше выбрать породы дерева с плотной однородной структурой, такие, как:

  • липа;
  • бук;
  • ольха;
  • груша.

Такие породы, как дуб, ель, сосна и ясень подходят меньше, они существенно хуже отражают фактуру рисунка.

Первым делом нужно перенести контуры рисунка на доску и покрыть штриховкой фон, подлежащий удалению. Контур выбираемого участка обводится маленьким круглым буров с сечением в форме звезды. Далее выбирается весь фоновый участок. Если он имеет большую площадь, для ускорения процесса можно взять бур побольше.

Обязательно следует использовать ограничитель глубины прорезания. Глубину прорезки следует отрегулировать и потренироваться на черновом куске дерева. После завершения прорезки фона его нужно отшлифовать наждачной бумагой. Далее можно приступать к прорезке деталей самого изображения.

Резьба по дереву

По завершении всего рисунка его шлифуют и покрывают морилкой. После высыхания нужно пройтись наждачной бумагой так, чтобы стереть проморенный слой с выступающих участков и оставить его на фоновых.

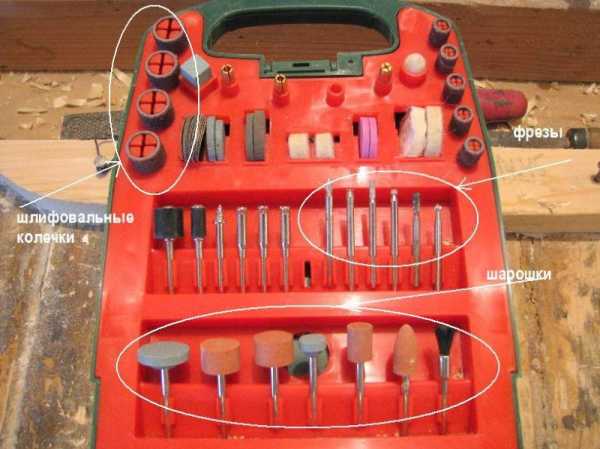

Виды и назначение фрез и насадок

Насадки для бормашины бывают следующих видов:

  • Абразивные насадки: отрезные диски, конусы, обратные конусы и другие тела вращения. Предназначены для шлифовки деталей резьбы.
  • Проволочные щетки для черновой обработки материала.
  • Стальные фрезы разной формы. Для выполнения основных операций — прорезки контуров и выборки фона.
  • Зубчатые лезвия. Для обработки тонких деталей рельефа.
  • Сверла. Для сверления сквозных или глухих отверстий.
  • Шарошки для полировки и шлифовки деталей резьбы.
  • Войлочные круги. Служат для окончательной полировки.

Фрезы изготавливают из высокопрочной и износостойкой инструментальной стали. Абразивные насадки делают в основном на основе корунда. Особой износостойкостью и точностью обработки обладают абразивные насадки с напылением алмазной крошки.

Фрезы для резьбы по дереву

Цанговый зажим позволяет точно закрепит и отцентровать сменный инструмент. Однако при сильных боковых нагрузках его затяжку приходится периодически проверять. Быстросъемный зажим лишен этого недостатка, но к нему подходят только специально предназначенные для него хвостовики инструмента.

Конечная доработка изделий

Для финишной доводки поверхности древесины применяют войлочные и фетровые круги. Их закрепляют в бормашине, смазывают полировочной пастой, дающей возможность достичь практически зеркального состояния поверхности дерева. После завершения всех стадий механической обработки мягкие сорта дерева покрывают прозрачными лаками, в один или несколько слоев. Такое покрытие защитит изделие от сырости и значительно повысит его долговечность.

После высыхания лака поверхность еще раз полируют для получения идеальной гладкости и зеркального блеска. Твердые сорта дерева не лакируют, подчеркивая первозданную фактуру материала. Иногда их слегка тонируют.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

видео-инструкция по монтажу своими руками, особенности комплектующих, шпинделей, программных токарных приборов, для резьбы, цена, фото

Все фото из статьи

Резьба в большинстве случаев рассматривается как ручная работа, но это не всегда так – для этого существуют ЧПУ станки по дереву, с помощью которых можно вырезать любой рельеф на плоскости. Автоматизация процесса позволяет поставить такую работу на поток, следовательно, вы увеличите производство изделий, то есть, заняться этим на профессиональном уровне, делая различные панно, розетки, багеты, перила и так далее.

Мы сейчас расскажем вам, как работают такие агрегаты, проведём короткий обзор и посмотрим тематическое видео в этой статье.

Резьба по дереву на станках с ЧПУ – розетка

Универсальные станки с числовым программным управлением

Принцип работы

Гравировально-фрезерный станок для резьбы по дереву с ЧПУ

  • Аббревиатура ЧПУ расшифровывается как числовое программное управление (CNC -computer numerical control), то есть, это означает, что такие станки работают по заданной на компьютере программе и в основном обладают токарными, гравировальными и фрезерными функциями. По сути, на шпиндель для ЧПУ по дереву задаётся определённая амплитуда движений, и фреза режет древесину с прерывистой глубиной.
  • Первоначально были разработаны станки с NC, где программа задавалась в довольно ограниченном виде, без какой-либо возможности изменений. Информация записывалась на магнитные или бумажные (перфокарты) ленты на сторонних носителях и передавалась на программный агрегат через подключение по шнуру.
  • По нынешним временам NC, это уже устаревшая методика — резьба по дереву на ЧПУ (CNC) используется во всём мире, и станки регулируются микропроцессором с оперативной памятью, а функция управления осуществляется интегрированным контроллером. Примечательно, что CNC позволяет также загрузку дополнительных программ со сторонних носителей типа диска или флеш-накопителя.
  • Кроме того, в качестве стороннего источника может выступать компьютер, следовательно, с него могут быть управляемы несколько таких станков, собранных в деревообделочном цехе.

Краткий обзор моделей

Примечание. Сделать ЧПУ станок по дереву своими руками достаточно сложно – гораздо проще приобрести его в магазине, но это, конечно, будет гораздо дороже.
Зато вы получите качественный универсальный агрегат с гарантийным обслуживанием.

StoCNC-1224 3D фрезерно-гравировальный

StoCNC-1224, это, пожалуй, самая большая модель среди себе подобных, имеющая комплектующие для станка с ЧПУ по дереву в виде шаровой винтовой передачи (ШВП) для перемещения. Это происходит благодаря рабочему полю, которое имеет 1200×2400 мм и достаточной мощностью шпинделя 2,2 кВт, который развивает скорость до 24000 об/мин, цанга ER20, корпус из чугуна, масса 800кг, управление NcStudioможет иметь дополнения, как четырёхосевое ЧПУ или DSP.

Из чугуна, помимо станины, также сделаны и суппорты, стальные направляющие по осям X, Y и Z, портал из толстого дюралюминиевого профиля. Такой станок может выполнять точные гравировальные работы на малых площадях, а также фрезерование деревянных панелей, дверей, МДФ и деревянных мебельных фасадов.

StoCNC-6090 3D фрезерно-гравировальный

Модель StoCNC-6090 гораздо слабее, но среди фрезерно-гравировальных станков с числовым программным управлением это наиболее ходовая модель, позволяющая выполнять практически весь набор возможных задач для таких агрегатов.

Несмотря на то, что его рабочая зона составляет всего 600×90 мм, инструкция по эксплуатации обрабатывать не только пиломатериалы, но также пластмассу и мягкие металлы, на нём можно делать различные багеты, розетки сувениры и тому подобное. Агрегат с делан с чугунной станиной и портальными суппортами (портал из дюралюминиевого профиля), стальные направляющие по осям X, Y и Z, управление NcStudio.

Мощность двигателя шпинделя 1,5 кВт, осевые шаговые двигатели, Т-образный паз рабочего стола, точность реза до 0,02 мм, цанга ER11, форматы ввода данных G код, NC, HPGL, u00. Шпиндель развивает скорость до 24000 об/мин, работает от переменной сети 220В, масса нетто 211 кг.

StoCNC-1325 3D фрезерно-гравировальный широкоформатный

Модель StoCNC-1325, это первый из скоростных широкоформатных агрегатов с числовым программным управлением для быстрой и габаритной обработки пиломатериалов – его рабочая составляет 1300x2500x200 мм, а двигатель шпинделя имеет мощность 3 кВт. Шпиндель имеет скорость 24000 об/мин, а фреза при резке перемещается со скоростью 15000 мм/сек. По осям X и Y осуществляется реечная передача, а по оси Z имеется шарико-винтовая пара.

Управление производится с помощью DSP пульта, на рабочем столе Т-образный паз, точность обработки до 0,02 мм, скорость GOO 18000 мм/мин, цанга ER20, данные в формате u00, NC, HPGLи G код.Для станка нужно трёхфазное питание ~380В (дома вы его вряд ли будете использовать, да и цена у него большая), масса агрегата 1200 кг.

Артмастер 0404

Станок Артмастер 0404 с числовым программным управлением используют для ювелирной и мебельной промышленности, кроме того. Он пользуется спросом у изготовителей рекламы.

Параметры данной модели по длине/ширине/высоте составляют всего 1800x800x1600 мм, рабочая зона 400×400 мм, а масса – 360кг – с перемещением такого агрегата вполне могут управиться четверо взрослых мужчин. Несмотря на компактность, изделия из дерева на ЧПУ данного типа производится достаточно быстро – скорость перемещения 9м/мин.

Благодаря небольшим размерам и питанию от сети переменного тока 220В, настоящий станок приобрёл широкую популярность для частников – его можно установить даже в гараже, или, во всяком случае, в специальном подсобном помещении. Система CNC позволяет добавлять новые программы через USB порт с флеш-накопителя.

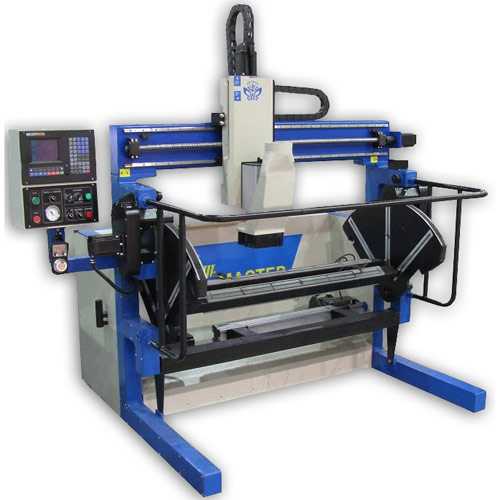

На фото: модель ArtmasterR-1000

А вот модель ArtmasterR-1000, это уже более сложный и мощный станок с числовым программным управлением – его конструкция рассчитана на производство не только на обработку ровных деталей, а также на фрезерование выпуклых или вогнутых поверхностей.

Обрабатываемая поверхность может достигать 1000 мм длины, а вот радиус при этом может достигать от 200 до 400 мм. Благодаря чугунной литой станине обеспечивается отличная устойчивость при работе, следовательно, это позволяет выдерживать высокую точность фрезеровки по дереву.

Примечание. Следует отметить, что качество работы станков такого типа, это не всегда их «навороты» (возможность или невозможность добавления дополнительных программ).
В первую очередь, следует учитывать те потребности, для которых приобретается данный агрегат – так вы сможете сэкономить на покупке и приобрести нужный вам станок с ЧПУ.

Заключение

Конечно, имея фрезерный и токарный станок по дереву ЧПУ можно наладить производство различных декоративных изделий из пиломатериалов, зарабатывая этим себе на жизнь или сделав это просто дополнительным заработком. Но не забывайте о том, что масштабная деятельность такого типа облагается государственным налогом.

rubankom.com

Станок для резьбы по дереву: фото, видео, пантограф. Резьба по дереву бормашиной. Цена

Резьба по дереву с применением различных аппаратов имеет дополнительные преимущества перед ручными инструментами: автоматизированная обработка дерева, экономия сил и времени. Станок подойдет людям, которым нужна более серьезная техническая база. Одним из основных недостатков таких аппаратов является финансовый аспект, стоят такие станки довольно дорого. Благодаря новым технологиям на работу уходит гораздо меньше времени, станок выполняет ее точно и аккуратно.

Пантограф

Cтанок для резьбы по дереву, который позволяет работать любыми деревянными заготовками. Пантограф выполняет различные фрезерно-копировальные работы по дереву на плоскости, а так же и объемные работы. Так же можно обрабатывать вращающиеся, дугообразные и согнутые детали для производства мебели, а так же панно и статуй.

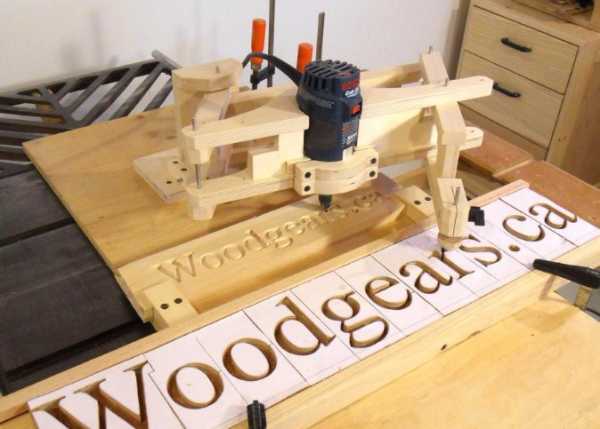

Фото 1 — Пантограф

$ Цена пантографа от 15 000 грн.

Бормашина

Для резьбы – вполне профессиональный инструмент, очень популярный среди автоматизированных машин, которые работают с деревом. Для работы с бормашиной подходят бестекстурные, твердые породы дерева. У разных пород различаются усилие резки и оптимальная скорость. Идеальным вариантом станет дерево, у которого отсутствует тенденция к скалыванию. Используя бормашину необходимо помнить о том, что каждая порода имеет свои свойства и свою пригодность для резки вдоль и поперек волокон, к движению бора по волокнам или навстречу им. Самым известным производителем считается фирма «Dremel». Название продукции фирмы Дремел, благодаря своей известности, стало синонимом слова «бормашина».

Многофункциональность бормашины позволяют использовать ее для заточки инструментов, фрезерования, гравировки по металлу, шлифования и полировки древесины, пластика, стекла, зачистка поверхностей.

Фото 2 — Бормашина фирмы «Дремел»

$ Цена бормашины около 350 грн.

Резьба по дереву бормашиной, видео

Фрезерный станок ЧПУ позволяет использовать его в разных типах промышленности, в основном мебельном производстве. Мебель из натурального дерева, украшенная резьбой, 3D гравировкой, объемных декоров. ЧПУ станок работает со всеми видами фанеры, деревом различной твердости. Станок ЧПУ отличается функциональностью и высокими техническими характеристиками.

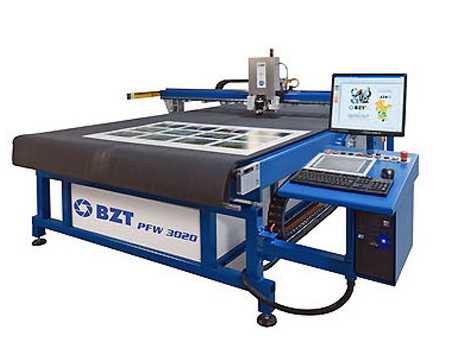

Фото 3 — Фрезерный ЧПУ станок

Станок для работы по дереву управляемый компьютером

Такой станок абсолютно автоматичен, выполняет необходимую работу практически без участия человека. Человек только моделирует нужную деталь в специальной программе, задает рабочую команду на самом аппарате и станок сам выполняет необходимые операции по резьбе. Станок универсален, поэтому его можно использовать для любых операций по обработке дерева, это резка, выпиливание и вытачивание. Такое оборудование доступно не только для крупных фирм, но и для рядового потребителя.

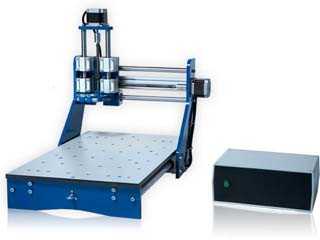

Фото 4 — Станок для резьбы, управляемый компьютером

$ Цена станка составляет около 1800 долларов

Техника безопасности при работе с оборудованием для резьбы по дереву

Посторонние предметы не должны препятствовать работе. Обязательно использовать защитные очки, при операциях, которые сопровождаются любыми выделениями пыли, частичек древесины и других материалов. Также рекомендуется во время работы надевать защитные перчатки. Ни в коем случае не превышайте номинальную мощность аппарата.

Оборудование для резьбы по дереву очень упростит и автоматизирует процесс создания изделий. Область применения таких аппаратов чрезвычайно широка, зависит только от наличия специальных насадок. Такие станки годятся как для промышленного, так и для домашнего пользования.

etotdom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
