Оборудование для распиловки бревна

Деревообрабатывающее предприятие не способно обойтись без распиловки древесины. В результате такой операции можно получить несколько продуктов — двухкантный брус, горбыль, а также необрезная доска.

Особенности дисковых станков

Среди всего многообразия заготовительного оборудования особо можно выделить дисковые пилорамы. Выбор их напрямую зависит от технологических особенностей конкретного производства, в частности, от того, какого типоразмера бревна будут обрабатываться.

Так, в зависимости от особенностей конструкции, можно получить следующие виды продукции:

1. двухкантный брус,
2. брус и горбыль,
3. брус, горбыль и две, четыре или шесть необрезных досок.

Следует понимать, что процесс обработки бревна на дисковом станке — это важнейшая технологическая операция. Некоторые станки многофункциональны и способны за тот же проход получать обрезную доску. В любом случае, оборудование позволяет выполнять обработку быстро и получать качественный продукт с высокой геометрической точностью.

Использование ленточных пилорам

Современные ленточные пилорамы используются для распиловки бревен на рейки, обрезные доски, брусок, брус или необрезные доски.

Операции резки в данном случае выполняются в горизонтальной плоскости, при этом обрабатываемое бревно располагается неподвижно. Пильный механизм может управляться и вручную, и механическим способом, при этом крупные производства предпочитают использовать станки с механическим управлением.

Управление электроникой позволяет добиваться максимальной точности обработки, а также существенно сокращает время реза. Кроме того, такое оборудование характеризуется длительным эксплуатационным периодом.

Распиловка с помощью ленточных полотен позволяет обеспечивать минимальный отход за счет малой ширины пропила, при этом качество реза — отличное. Обслуживать такие станки достаточно просто, при этом они мобильны и имеют низкое энергопотребление.

Использование брусующих станков

Как правило, брусующие станки устанавливают в самом начале производственной линии — это станки «первого ряда». Такое оборудование применяется для получения из бревен большого диаметра двухкантного бруса и двух горбылей. В большинстве случаев эти станки нужны на крупных и средних лесообрабатывающих предприятиях.

Конструкции брусующих станков позволяют говорить об их неприхотливости и легкости в эксплуатации, а использование небольших по диаметру пил позволяет увеличивать выход годного к дальнейшей обработке материала. Такое оборудование можно доукомплектовывать различными узлами, в числе которых кантователь или транспортер.

Здесь также используются дисковые пилы, которые работают с увеличенной скоростью. Подача рабочего инструмента — механическая, а управление — электронное. Практически все станки этой группы имеют операторский пульт, с помощью которого и выполняется управление.

Правила выбора распилочного оборудования

При выборе конкретного режущего оборудования нужно учитывать требования производства. В числе этих требований следующие:

• требования к качеству получаемых изделий,
• выпускаемая предприятием номенклатура,
• геометрические параметры бревен, поступающие на обработку.

Исходя из этих требований и выбирается типоразмер станка, а также способ его управления. Оно может быть как ручным, так и механическим. Станки с ручным управлением должны использоваться только на небольших производствах, а вот электронно-механические подойдут для средних и крупных производств. Важной характеристикой считается также производительность оборудования.

Станок для поперечного пиления бревен. Резка бревна на доски в домашних условиях

К атегория:

Технология деревообрабатывающего производства

Круглопильные и ленточнопильные станки для распиловки бревен и брусьев

Круглопильные станки. Устройство станков и их характеристика. Круглопильные станки разделяются на станки для распиловки бревен и станки для распиловки брусьев.

Станки для распиловки бревен могут быть однопильными, двухпильными и многопильными. Однопильные станки предназначены для выпиловки брусьев, шпал и досок. Они относятся к станкам тяжелого типа, состоят из механизма резания и механизма подачи в виде механизированной тележки, перемещающейся по рельсам. Механизм резаний однопильных круглопильных станков прост по конструкции. Он состоит из одного или двух валов, на которых укреплены пилы.

Рис. 1. Схема двусторонней светозвуковой сигнализации для двухэтажных лесопильных рам: 1 — светозвуковой красный сигнал снизу «Не отпускай тормоза», 2 — ответный сигнал снизу «Пуск», 3 — красный сигнал сверху «Пуск», 4 — контрольная кнопка сигналов 2 к 3, 5 — дверца ограждения посылочного механизма, 6 — дверцы ограждения шатуна

Современные однопиль-ные круглопнльные станки оснащены загрузочным устройством, состоящим из поперечного накопительного конвейера и механизмов поштучной выдачи бревен к тележке, и пультом дистанционного управления. К таким станкам относится станок ЦДТ6-4. Наибольшая высота пропила у этого станка 800 мм, максимальный диаметр пил 1250 мм.

Основное назначение двухпильных и многопильных станков — распиловка тонкомерных бревен. Станки отличаются конструкцией загрузочного устройства, в качестве которого на некоторых из них используются продольные конвейеры, на цепь которых установлены упоры, толкающие бревна в торец. Для удержания бревна верхняя или нижняя часть конвейера имеет форму желоба.

Для продольной распиловки брусьев и сегментов предназначены многопильные круглопнльные станки. Они обычно имеют вальцовую подачу материала и комплектуются впередиста-ночным столом. Пилы механизма резания устанавливаются подвижными и неподвижными блоками на одном пильном валу. Станки различаются по количеству пил и мощности.

Рис. 2. Круглопильный станок ЦДТ6-4 для распиловки бревен: 1 — механизм резания, 2 — циферблатный указатель для измерения поперечной подачи бревен, 3 — тележка, 4 — стойка, 5 — рельсовый путь

Работа на станках. Однопильные круглопильные станки модели ЦДТ6-4 имеют дистанционное управление с пульта, вынесенного из зоны возможного вылета отпиливаемого материала.

Сначала наваливают бревно на тележку и разворачивают его. Эта операция выполняется с помощью механизма поштучной выдачи бревен, установленного на накопительной площадке, и механизма разворота бревен, управляют которыми с того же пульта, что и станком.

После установки бревна на тележке станочник включает станок. Когда диск пилы наберет полную частоту вращения, станочник включает подачу тележки. Окончив рез, станочник переводит тележку на обратный ход и возвращает ее в исходное положение. Включив в действие механизм поперечного перемещения бревна на тележке и установив бревно для следующего реза, он повторяет цикл.

Материал, предназначенный для распиловки на станках модели Ц8Д-8, подается на накопительную площадку, расположенную сбоку от впередистаночного стола. С помощью цепных секций накопительной площадки материал передвигается на неприводные ролики стола, где направляющей линейкой ориентируется относительно пил. В станок материал подается с помощью приводного ролика, опускающегося на материал после его установки и отвода направляющей линейки. Управление впередистаночным столом и станком сосредоточено на пульте у впередистаночного стола.

Производительность станков. Круглопильные станки имеют значительную производительность.

Скорость рабочего хода тележки у станков ЦДТ6-4 80 м/мин, а холостого- 120 м/мин.

Ленточнопильные станки. Устройство станков и их характеристика. Ленточнопильные станки предназначены для распиловки крупномерного, преимущественно низкокачественного сырья и бревен ценных пород. На рис. 52 приведена схема ленточ-нопильной установки для распиловки бревен.

Вертикальный ленточнопильный станок имеет станину, на которой расположены два шкива для пильной ленты. Нижний шкив — ведущий. С ним связано тормозное устройство станка.

Верхний шкив — ведомый; он может перемещаться по вертикали, за счет чего обеспечивается натяжение пилы. Пильная лента надевается на шкивы и натягивается с помощью грузового рычажного механизма 9, вызывающего подъем верхнего шкива. Рабочая ветвь пильной ленты проходит в двух направляющих, предназначенных для уменьшения свободной длины рабочего участка пилы и увеличения ее поперечной устойчивости при пилении. Чем устойчивее пильная лента в работе, тем лучше пропил.

Нижняя направляющая закрепляется неподвижно на фундаментной

Рис. 3. Схема ленточнопиль-ной установки для распиловки бревен: а — план размещения оборудования. 6 — схема ленточнопильного станка; 1 — вертикальный ленточно-пильиый станок. 2- роликовый конвейер, 3 — рельсовый путь, 4 — тележка, 5 — привод тележки, 6 — помост с пультом управления, 7 — устройство для накопления, поштучной выдачи и навалки бревен на тележку, 8 — нижний шкив, 9 — грузовой механизм, 10 — верхний шкив, 11 — пильная лента, 12 — передвижные стойки с захватами, 13 — передвижная рама тележки, 14 — направляющие пильной ленты

плите. Верхняя направляющая может перемещаться по вертикали и устанавливаться в зависимости от диаметра распиливаемого бревна.

Неотъемлемой частью ленточнопильной установки является тележка, на которой закрепляется распиливаемое бревно. На тележке установлены передвижные стойки, имеющие захваты (с гидравлическим приводом) для закрепления бревен. Стойки перемещаются в поперечном направлении по отношению к раме тележки по направляющим для установки бревна относительно плоскости распиловки. Привод стоек механический (редуктор, электродвигатель, реечная передача). При обратном ходе тележки ее рама со стойками и бревном отходит от плоскости распила.

Тележка передвигается по рельсовому пути лебедкой, приводимой во вращение гидродвигателем, имеющим бесступенчатую регулировку скорости в широком диапазоне.

Перед станком устанавливают механизированное устройство для накопления, поштучной выдачи, навалки бревен на тележку, а также для поворота бревен. За станком располагают роликовый конвейер для приемки отпиленных досок.

Один из важнейших параметров ленточнопильных станков — диаметр шкивов, от которого зависит наибольший диаметр распиливаемых бревен, толщина и ширина пилы и мощность станка. Увеличение толщины и ширины пилы позволяет увеличить скорость подачи и сохранить при этом устойчивое положение пилы во время пиления, что необходимо для качественной распиловки бревен.

На ленточнопильных станках можно распиливать бревна диаметром до 1,5… 2 м. Толщина ленточных пил не превышает Vlooo диаметра шкива, а ширина — 350 … 400 мм.

Современные ленточнопильные станки моделей ЛБ125-1 и ЛБ150-1 имеют диаметр шкивов соответственно 1250 и 1500 мм. Станок ЛБ150-1 предназначен для распиловки бревен диаметром 20… 125 см. Скорость рабочего хода тележки у этих станков 80… 125 м/мин, обратного — 125 м/мин. На станке ЛБ150-1 можно применять пилы толщиной 1,6 и шириной до 230 мм.

Основное преимущество ленточнопильных станков — меньшие (по сравнению с лесопильными рамами и круглопильными станками) отходы древесины в опилки и высокая производительность.

Рассмотренные ленточнопильные станки относятся к однопиль-ным станкам для индивидуальной распиловки бревен, так как распиловка бревен осуществляется на них последовательными реза-ми. Для групповой распиловки создаются ленточнопильные линии на базе сдвоенных, счетверенных и т. д. ленточнопильных станков, отличающиеся высокой производительностью раскроя сырья.

В настоящее время создана линия ЛБЛ150-1 для раскроя бревен на базе сдвоенных ленточнопильных станков с программной настройкой. Линия состоит из накопителя для создания запаса и поштучной выдачи бревен, устройства для приема, разворота и центрирования бревен, механизма для зажима бревна и подачи его в распиловку, сдвоенного лентОчнопильного станка для распиловки бревен путем последовательного попарного отапливания горбылей и досок, роликового конвейера для удаления пилопродукции от станка и пульта управления линией.

Диаметр шкивов 1500 мм, скорость рабочего хода 5… 60, холостого — 80 м/мин.

Работа на станке. Ленточнопильным станком, включая тележку и околостаночные механизмы, управляет один человек с центрального пульта, расположенного на помосте.

Прежде всего включаются механизмы, подающие бревно на тележку и поворачивающие его, затем механизмы тележки, которые обеспечивают установку и закрепление бревна. После этого включается привод тележки для подачи бревна на распиловку.

Когда бревно пройдет станок, подается команда на обратный ход/ тележки для возвращения ее в исходное положение. Далее включаются механизмы, передвигающие бревно на толщину отпиливаемой части, и цикл повторяется. Для поперечной установки бревна применяют следящий привод на бесконтактных сельсинах. При подходе бревна к заданному положению скорость перемещения автоматически снижается, что обеспечивает более точную установку.

Последовательность работы линии ЛБЛ150-1 такова. Поступающие по команде оператора из накопителя бревна кантователем разворачиваются вокруг оси и с помощью пневмодилиндра зажимаются в подвижных штангах. В это время пильные блоки устанавливаются на необходимый размер отпила, а упоры роликового конвейера в рабочее положение.

После первого прохода бревно останавливается, пильные блоки автоматически отводятся от линии пропила на 10 мм и механизм

подачи бревна возвращается в исходное положение. Для следующего прохода пильный блок сдвигается на толщину отпиливаемой доски.

По окончании распиловки сердцевинная доска сбрасывается на роликовый конвейер, а разведенные штанги возвращаются в исходное положение для зажима очередного бревна. Распиловкой управляет оператор с пульта.

Производит е л ь-ность станка зависит от диаметра распиливаемых бревен и количества резов в бревне. Станки целесообразно применять при распиловке бревен больших диаметров (свыше 50 см) и при небольшом количестве резов в бревне (например, при выпиловке брусьев).

Количество резов, которое может быть сделано на ленточнопильных станках в единицу времени (например, в час), зависит от квалификации рабочего, степени механизации околостаночных работ, состояния оборудования. Производительность станка определяют так же, как и круглопильного с тележкой; линии ЛБЛ 150-1 — как круглопильного станка с вальцовой подачей.

Все фото из статьи

Строительный рынок пестрит огромным количеством современных материалов, которые, к сожалению, не отличаются натуральностью. Вот почему наибольшей популярностью до сих пор пользуется древесина -благодаря своей универсальности и доступности,она применяется в различных строительных отраслях.Любые пиломатериалы, будь то брус или доски, изготавливаются из бревна, поэтому наша задача сегодня понять, как из него сделать необходимый стройматериал.

Вместо предисловия

1. Бревна могут распиливаться с помощью ручного инструмента, либо на различном профессиональном оборудовании, применяемом в промышленных масштабах.
2. Прямое влияние на стоимость готовых пиломатериалов оказывают их характеристики, а именно толщина материалов и количество отходов, оставшихся в результате производственного процесса.

На предприятиях, занимающихся производством пиломатериалов, применяются линии по распиловке древесины. Данное оборудование высокопроизводительно и позволяет получить качественный продукт.

Пилорама – машина для резки бревен на доски

К одному из видов лесопильного оборудования относится пилорама – деревообрабатывающий станок, на котором установлены рамные пилы. После обработки получают в итоге брус и обрезную доску.

В качестве сырья могут применяться бревна лишь определенного размера:

• длина не должна превышать 7 м;
• диапазон размера диаметра намного шире и составляет от 150 до 800 мм.

Кругляк также распиливают на круглопильных станках, называемых циркулярками или дисковыми пилами. Такие станки подразделяются на:

Наиболее часто бревна обрабатываются на ленточных пилорамах, позволяющих распиливать кругляк как горизонтально, так и вертикально. Благодаря высокому качеству распиловки бревен, после получения конечного материала остается очень мало отходов.

Но это далеко не весь перечень оборудования, применяемого для масштабного изготовления пиломатериалов. Существуют и узкоспециализированные станки, которые используются лишь в определенных отраслях деревообработки.

Основные виды и способы раскроя древесины

Метод пиления бревен выбирается в зависимости от породы древесины и того, какая в итоге заготовка должна получиться.

Учитывают:

• параметры, определяющие размер;
• форму;
• поверхностное качество;
• предъявляемые требования.

Бревна могут распиливаться относительно расположения годичных колец.

Всего же таких видов распиловки три:

1. Радиальный – по радиусу годичных колец, при этом работа проводится с особой четкостью.
2. Тангенциальный – бревно распиливается к годичным кольцам по касательной, параллельно одному из радиусов.
3. Параллельно-образующий – раскраивание происходит параллельно направлению волокон.

В зависимости от того, в каком направление распиливаются бревна, подразделяют и способы их распиловки:

1. В развал – подразумевает пропиливание бревна в нескольких местах по всей его плоскости. Они, при этом, должны располагаться параллельно друг к другу. Это самый простой способ обработки, позволяющий в конечном итоге получить пару горбылей и необрезную доску.
2. С брусовкой позволяет сначала получить боковые доски и брус, который при необходимости распиливается на одинаковые обрезные доски. Данный способ позволяет раскроить чуть больше половины всего сырья. Недостаток – обработка кругляков требует использования двух лесопильных станков.
3. Сегментный – из центра бревна будет выпилен брус. Данное название обусловлено тем, что по бокам бревна остаются два сегмента, которые впоследствии раскраиваются на тангенциальные доски.
4. Секторный – кругляк в этом случае распиливается на сектора. При этом их количество зависит от диаметра бревна и варьируется от 4 до 8. Далее полученные фрагменты распиливаются на радиальные или тангенциальные доски.
5. Круговой – предназначен для индивидуального раскроя бревен. При этом производится отделение здоровой древесины от пораженной.

Совет: отпиливая очередную доску, ствол необходимо поворачивать на 90˚ вокруг продольной оси.

Следует заметить, что три последних способа, в отличие от двух предыдущих – основных, применяются достаточно редко.

Распиловка в бытовых условиях

Приобретать лесопильные станки для использования дома невыгодно как с экономической точки зрения, цена довольно большая, так и с практической. Для этих целей вполне подойдет обычная цепная бензопила.

Впрочем, можно воспользоваться и электрической, но бензиновая гораздо мощнее и не требует наличия электроэнергии, что очень полезно при произведении работ в отдалении от цивилизации. Несмотря на трудоемкость данного процесса, при наличии определенных навыков трудозатраты способны себя оправдать.

Все работы, связанные с раскроем требуют наличия специальных приспособлений:

• устройства, закрепляющего бревно в неподвижном состоянии;
• рамки-насадки, предназначенной для бензопилы – если требуется получить доски разной толщины, они закрепляются на шине инструмента, но так, чтобы иметь возможность производить регулировку расстояния, остающегося между насадкой и цепью;
• линейки-направляющей. Она может быть с успехом заменена необходимой длины металлическим профилем или обычной доской, главное, чтобы она была ровной и жесткой.

Совет: для бензопилы нужно приобрести специальную цепь, позволяющую производить продольные распилы. Ее отличительной особенностью является особый угол заточки зубьев.

Процесс

Инструкция работы будет такой:

1. Освободите бревна от коры и сучьев. Чем меньше получится отходов, тем больше будет готового материала.
2. Определите схему раскроя, которая будет наиболее оптимальной. Для чего бревно осмотрите на предмет возможных дефектов.

1. Проводите распиловку по направлению с востока на запад или наоборот. Это связано с тем, что получение качественного материала возможно лишь в том случае, если плотность досок будет одинаковой по всей ширине. Учтите – плотность ствола дерева с северной стороны гораздо выше, чем с южной.
2. Снимите горбыли, расположенных друг напротив друга.
3. Распилите, образовавшийся в результате данной операции двухкантный брус, на пиломатериалы.
4. Снимите кромки с полученной .

Совет: при обнаружении в бревне каких-либо дефектов,например, ложного ядра, его можно повернуть как при круговой распиловке на 90 и 180˚.

Вывод

Если вы решили распустить бревно дома, вам придется использовать пилораму, бензопилу или обычную пилу. Лучшие результаты покажут первые два варианта, к тому же процесс будет происходить гораздо быстрее и качественнее.

Перед началом работы желательно нарисовать схему распиловки кругляка. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Древесина — это самый ходовой материал, подаренный человечеству самой природой. Из нее делается мебель, строятся дома и даже изготавливается посуда. Но для того, чтобы воспользоваться древесиной как строительным или отделочным материалом, требуются специальные станки для ее обработки.

Самый ходовой материал из дерева это брус с досками, из которых делаются многие строительные заготовки, но для этого требуется распилить круглое дерево. Именно для этой цели и существуют ленточные распилочные станки (пилорамы).

Пилорамы ленточные

Этот вид распилочных станков позволяет получать из круглого леса строительный материал в виде доски и различного по сечению и размеру бруса с минимальными отходами. Доска может быть не обрезной, края доски имеют кривую линию, и обрезной (края составляют ровную линию). Брус может быть квадратного или прямоугольного сечения.

Современный инструментальный рынок предлагает сегодня множество станков для обработки древесины, изготовленных отечественными и зарубежными производителями. Среди них большое количество станков, предназначенных именно для продольного распила круглого дерева.

Одним из таких является ленточная модель пилорамы «Тайга» , которая является на сегодняшний день наиболее востребованной среди предпринимателей, изготавливающих пиломатериалы для строительства, мебельной промышленности и для других производственных сфер.

Ленточная пилорама «Тайга»

Особенности

Отличительные свойства

«Тайга Т-1»

Эта модель пилорамы имеет небольшие габариты с приводом от электродвигателя. Используется для распила круглых бревен, а также крупного бруса на доски.

Имеет надежную металлическую раму. При распиле отсутствует колебание пил (волны). Распиливает бревна небольшого диаметра. Отличается низкой ценой, и невысоким потреблением электроэнергии. Небольшие габаритные размеры позволяют ее перевозить даже в микроавтобусе.

«Тайга Т-2»

Это практически недорогой станок, мощность которого всего 7,5 кВт . Ее металлическая рама имеет большой запас прочности, которая рассчитана на довольно длительную эксплуатацию. Производительность модели зависит от обрабатываемого вида продукции, и может составлять примерно около 5-10 куб/м. в смену.

Может дополнительно комплектоваться электронной линейкой типа Micron – 4, при помощи которой производиться полная автоматизация управления практически всех производственных операций.

Использование Micron – 4 помогает оператору точно, без ошибок составить карту распиловки, математически высчитать и сделать поправки на толщину пропила. При этом все расчеты запоминаются электронной линейкой, у которой имеется 8 ячеек памяти.

«Тайга Т-2Б»

По своим техническим свойствам и исполнению эту модель можно считать уникальным оборудованием. Она укомплектована экономным приводом от четырехтактного бензинового двигателя, у которого мощность составляет 10 кВт (13 л/сил). При полной загруженности двигатель потребляет всего около 1.5 л бензина марки АИ-92.

Для прогрева двигателя перед предполагаемой нагрузкой предусмотрен холостой ход, благодаря чему продлевается срок его эксплуатации.

Конструкция пилорамы состоит из стандартной рамы лесопилки «Тайга», но в ней предусмотрены крепления для установки электродвигателя вместо бензинового двигателя .

Станок Т-2Б может работать в полевых условиях непосредственно на делянке вырубаемого леса, где, естественно, не может присутствовать электролиния.

В зависимости от того, какой диаметр распиливаемых бревен, Тайга-2Б может распиливать около 10 куб/м за одну смену.

«Тайга Т-2М»

Эта модель ленточной пилорамы имеет довольно мощный, 11 кВт, электродвигатель, благодаря чему можно распиливать крупногабаритные бревна с плотной древесиной .

Ее конструкция имеет довольно большой запас прочности, поэтому рассчитана для длительной, многосменной работы с производительностью до 10 куб./м. в одну смену.

На этой пилораме , как и на модели «Т-2», может устанавливаться электронная линейка типа Micron – 4, которая автоматизирует многие рабочие процессы.

«Тайга Т-3»

Пилорама Т-3 предназначена для многосменной работы с древесиной любой плотности. Мощность

ее электродвигателя составляет 11 кВт, имеет усиленную конструкцию распилочной каретки, благодаря чему увеличены диаметры распилочных шкивов до 60 см, что в несколько раз повышает ресурс ленточных полотен.

Конструкция этой модели рассчитана на довольно высокие нагрузки, с минимально быстрыми настройками . Это позволяет производить работу без длительных перерывов на подстройку оборудования.

Производительность модели Т-3 составляет, при резке крупного кругляка, около 12 куб/м. в одну смену.

Может отдельно настраиваться функция передвижения пилорамы вдоль обрабатываемого бревна и дополнительно доукомплектовываться для автоматизации рабочего процесса многофункциональной электронной линейкой типа Micron – 4.

Конструкция ленточных моделей «Тайга»

Основанием для пилорамы может служить бетонная площадка либо деревянные толстые брусья, уложенные на ровный участок плотного грунта. На брусья либо подготовленную площадку укладываются рельсы, которые жестко раскреплены между собой. На них же расположена система крепления обрабатываемых бревен.

Рельсы можно удлинить дополнительной секцией, благодаря чему появляется возможность производить распил бревен, длинна которых может превышать 8 метров.

Рама лесопилки может иметь механический или электрический привод вертикального движения и передвигаться по рельсам с помощью опорных роликов в ручном режиме. Снятие спила производится ручным способом одним или двумя подсобными рабочими.

Перемещение распилочного механизма по вертикальной плоскости производится при помощи двухрядной цепной передачи одновременно с приводным редуктором опускания/подъема, и контролируется метрической шкалой, расположенной на раме. Благодаря этому производится точная настройка распилочного механизма по высоте и его жесткая фиксация на раме пилорамы.

На пилораме серии Т-1 перемещение распилочного механизма осуществляется вручную с помощью вращения редуктора специальной рукояткой. А на остальных станках перемещение по вертикали распилочного механизма производится автоматическим переключателем, но если появляется необходимость осуществить регулировку пилы по высоте, то она производится с помощью ручного доводчика.

Распилочный механизм оборудован двумя сбалансированными роликами (ведущим и ведомым) на которых закрепляется режущая пила. Ведущий ролик приводится в действие с помощью ременной передачи от шкива электрического двигателя. Ведомый ролик крепиться к системе натяжения и вращается от движения ленточного полотна.

Скорость движения ленточной пилы может увеличиться с увеличением диаметра шкива, который может быть максимальной величины 520-600 мм. При этом улучшается качество обрезаемой поверхности бревна и увеличивается срок эксплуатации режущего полотна.

После установки ленточной пилы ее натяжение производится специальным ключом с динамометром. Контроль натяжения производится по шкале, расположенной на датчике динамометра, установленного на натяжном ключе.

Постоянное натяжение и предотвращение колебания полотна пилы осуществляется успокоительными роликами распилочного механизма. Чтобы режущее полотно пилы не зажималось в пропиле бревна, которое может вызвать скопившаяся на ленте древесная смола, распилочный станок оборудован специальной системой смазки. Система имеет регулятор расхода смазки, которая одновременно осуществляет и охлаждение режущего полотна.

Все движущиеся и крутящиеся детали пилорамы ограждены защитным кожухом из металла, а управление станком производится через кнопочную панель пилорамы, которая установлена на распилочной раме.

Предназначение и группы потребителей

Профилактическое обслуживание

Профилактическое обслуживание пилорам заключается в ежедневной очистке их от опилок, смазки успокоительных роликов и периодического осмотра всех рабочих механизмов.

При сервисном обслуживании меняются износившиеся детали, в основном это успокоительные, а также ведущие и ведомые ролики.

видео-инструкция как распилить своими руками, машина, станок для распилки, фото и цена

Все фото из статьи

Строительный рынок пестрит огромным количеством современных материалов, которые, к сожалению, не отличаются натуральностью. Вот почему наибольшей популярностью до сих пор пользуется древесина -благодаря своей универсальности и доступности,она применяется в различных строительных отраслях.Любые пиломатериалы, будь то брус или доски, изготавливаются из бревна, поэтому наша задача сегодня понять, как из него сделать необходимый стройматериал.

Как производить распил бревна на доски в домашних условиях

Вместо предисловия

1. Бревна могут распиливаться с помощью ручного инструмента, либо на различном профессиональном оборудовании, применяемом в промышленных масштабах.
2. Прямое влияние на стоимость готовых пиломатериалов оказывают их характеристики, а именно толщина материалов и количество отходов, оставшихся в результате производственного процесса.

Промышленный станок для распилки бревен на доски

1. Чтобы сократить количество отходов, в промышленных масштабах распиловка бревен производится по специальным схемам.В бытовых условиях иногда возникает необходимость в самостоятельной распиловке бревна, поэтому первоначально следует ознакомиться с ними.

Какое оборудование применяется

В производственных условиях для распиливания бревен используют различный профессиональный инструмент и специальное оборудование, выбираемое в зависимости от:

• длины материала;
• его толщины;
• качества, предъявляемого к продукции.

В бытовых условиях обычно оно недоступно, но успешно заменяется обычной бензопилой, деревообрабатывающим станком с циркулярной пилой или же ручной ножовкой по дереву.

На предприятиях, занимающихся производством пиломатериалов, применяются линии по распиловке древесины. Данное оборудование высокопроизводительно и позволяет получить качественный продукт.

Пилорама — машина для резки бревен на доски

К одному из видов лесопильного оборудования относится пилорама – деревообрабатывающий станок, на котором установлены рамные пилы. После обработки получают в итоге брус и обрезную доску.

В качестве сырья могут применяться бревна лишь определенного размера:

• длина не должна превышать 7 м;
• диапазон размера диаметра намного шире и составляет от 150 до 800 мм.

Доска из боковой части бревна называется горбыль

Кругляк также распиливают на круглопильных станках, называемых циркулярками или дисковыми пилами. Такие станки подразделяются на:

Наиболее часто бревна обрабатываются на ленточных пилорамах, позволяющих распиливать кругляк как горизонтально, так и вертикально. Благодаря высокому качеству распиловки бревен, после получения конечного материала остается очень мало отходов.

Но это далеко не весь перечень оборудования, применяемого для масштабного изготовления пиломатериалов. Существуют и узкоспециализированные станки, которые используются лишь в определенных отраслях деревообработки.

Вагонка блок-хаус – доска под бревно

Основные виды и способы раскроя древесины

Метод пиления бревен выбирается в зависимости от породы древесины и того, какая в итоге заготовка должна получиться.

Учитывают:

• параметры, определяющие размер;
• форму;
• поверхностное качество;
• предъявляемые требования.

Бревна могут распиливаться относительно расположения годичных колец.

Всего же таких видов распиловки три:

1. Радиальный — по радиусу годичных колец, при этом работа проводится с особой четкостью.
2. Тангенциальный — бревно распиливается к годичным кольцам по касательной, параллельно одному из радиусов.
3. Параллельно-образующий – раскраивание происходит параллельно направлению волокон.

Как распилить бревно на доски бензопилой самостоятельно

В зависимости от того, в каком направление распиливаются бревна, подразделяют и способы их распиловки:

1. В развал- подразумевает пропиливание бревна в нескольких местах по всей его плоскости. Они, при этом, должны располагаться параллельно друг к другу. Это самый простой способ обработки, позволяющий в конечном итоге получить пару горбылей и необрезную доску.
2. С брусовкой позволяет сначала получить боковые доски и брус, который при необходимости распиливается на одинаковые обрезные доски. Данный способ позволяет раскроить чуть больше половины всего сырья. Недостаток — обработка кругляков требует использования двух лесопильных станков.
3. Сегментный — из центра бревна будет выпилен брус. Данное название обусловлено тем, что по бокам бревна остаются два сегмента, которые впоследствии раскраиваются на тангенциальные доски.
4. Секторный — кругляк в этом случае распиливается на сектора. При этом их количество зависит от диаметра бревна и варьируется от 4 до 8. Далее полученные фрагменты распиливаются на радиальные или тангенциальные доски.
5. Круговой — предназначен для индивидуального раскроя бревен. При этом производится отделение здоровой древесины от пораженной.

Совет: отпиливая очередную доску, ствол необходимо поворачивать на 90˚ вокруг продольной оси.

Следует заметить, что три последних способа, в отличие от двух предыдущих – основных, применяются достаточно редко.

Распиловка в бытовых условиях

Приобретать лесопильные станки для использования дома невыгодно как с экономической точки зрения, цена довольно большая, так и с практической. Для этих целей вполне подойдет обычная цепная бензопила.

Впрочем, можно воспользоваться и электрической, но бензиновая гораздо мощнее и не требует наличия электроэнергии, что очень полезно при произведении работ в отдалении от цивилизации. Несмотря на трудоемкость данного процесса, при наличии определенных навыков трудозатраты способны себя оправдать.




Рамка-насадка для распила бревен своими руками

Все работы, связанные с раскроем требуют наличия специальных приспособлений:

• устройства, закрепляющего бревно в неподвижном состоянии;
• рамки-насадки, предназначенной для бензопилы — если требуется получить доски разной толщины, они закрепляются на шине инструмента, но так, чтобы иметь возможность производить регулировку расстояния, остающегося между насадкой и цепью;
• линейки-направляющей. Она может быть с успехом заменена необходимой длины металлическим профилем или обычной доской, главное, чтобы она была ровной и жесткой.

Совет: для бензопилы нужно приобрести специальную цепь, позволяющую производить продольные распилы. Ее отличительной особенностью является особый угол заточки зубьев.

Процесс

Инструкция работы будет такой:

1. Освободите бревна от коры и сучьев. Чем меньше получится отходов, тем больше будет готового материала.
2. Определите схему раскроя, которая будет наиболее оптимальной. Для чего бревно осмотрите на предмет возможных дефектов.

На фото – раскрой бревна

1. Проводите распиловку по направлению с востока на запад или наоборот. Это связано с тем, что получение качественного материала возможно лишь в том случае, если плотность досок будет одинаковой по всей ширине. Учтите — плотность ствола дерева с северной стороны гораздо выше, чем с южной.
2. Снимите горбыли, расположенных друг напротив друга.
3. Распилите, образовавшийся в результате данной операции двухкантный брус, на пиломатериалы.
4. Снимите кромки с полученной необрезной деревянной доски.

Совет: при обнаружении в бревне каких-либо дефектов,например, ложного ядра, его можно повернуть как при круговой распиловке на 90 и 180˚.

Вывод

Если вы решили распустить бревно дома, вам придется использовать пилораму, бензопилу или обычную пилу. Лучшие результаты покажут первые два варианта, к тому же процесс будет происходить гораздо быстрее и качественнее.

Перед началом работы желательно нарисовать схему распиловки кругляка. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

rubankom.com

видео-инструкция по монтажу своими руками, особенности станков, приспособлений для распиловки бревен, как распилить вдоль ровно, по размерам, цена, фото

Все фото из статьи

Очень часто при проведении различных работ в строительстве возникает потребность в проведении такой операции, как распил дерева на доски. В данном обзоре мы расскажем, каким образом можно организовать рабочий процесс в зависимости от условий и специфики той или иной операции, так как порой нужно распустить только один элемент по длине, а иногда требуется распилить целое бревно или брус.

На фото: специальное оборудование позволяет распускать доску под разными углами, но такие установки есть только у тех, кто занимается деревообработкой профессионально, так как их цена очень высока

Какие критерии следует учитывать при выборе способа распиловки

Все из вариантов, о которых мы расскажем ниже, позволяют справиться с задачей, но каждый из них подходит для определенных условий, поэтому вам нужно заранее определиться с несколькими факторами:

Объем работ	Естественно, если нужно разрезать одну доску, то можно использовать простейшие приспособления, но если предстоит обработать определенный объем, то к выбору способа проведения работ следует подходить более ответственно, так как при неправильном решении вы можете затратить на резку больше времени и сил, чем на все остальные мероприятия
Качество	Иногда этот фактор неважен, но иногда от того, насколько точно и качественно проведена резка, зависит надежность сооружаемой конструкции и привлекательность постройки. Поэтому важно добиться именно того результата, который буде оптимальным именно для вашего объекта и при этом потратить минимум средств
Характер обработки	Естественно, распиловка бревен на доски будет отличаться от работ по распусканию досок и потребует использования совершенно разного оборудования. Также выбор зависит от толщины обрабатываемых элементов
Тип древесины	Не секрет, что у разных пород дерева разная твердость, и распилить ту же сосну намного проще, чем дуб или бук, кроме того, с ростом твердости для проведения одних и тех же работ требуется гораздо большая мощность. Также не стоит забывать и об износе оборудования

Важно!
Иногда самым оптимальным решением может оказаться приобретение готовой доски, особенно если объем работ велик.

Специальный станок для распиловки досок вдоль – идеальное решение для тех, кто выполняет продольную резку постоянно и в больших объемах

Виды используемого оборудования

Мы рассмотрим некоторые варианты проведения работ своими руками и расскажем об используемых приспособлениях, вам предстоит выбрать то решение, которое будет лучшим для вас в той или иной ситуации.

Распиловка доски

Такой вид работ как продольный распил доски по размерам может производиться несколькими способами:

• Если объем работы невелик, то можно использовать ручную ножовку, правда понадобится специальный вариант для продольного пиления, который отличается формой зуба. Инструкция по проведению работ выглядит следующим образом: необходимо с помощью угольника и рулетки провести тщательную разметку, после чего отчертить четкую линию, далее элемент тщательно закрепляется, чтобы в процессе проведения работ доска не двигалась;

Чем больше длина доски – тем сложнее провести процесс качественно

Важно!
При ручной обработке особое внимание уделяйте вертикальному положению режущего полотна, иначе кромки получатся нервными.

• Второй вариант – использование электролобзика для дерева, но он также подходит для небольших объемов работы, при этом и толщина доски ограничена, процесс разметки аналогичен вышеописанному. Работу производить проще, так как не нужно прикладывать физическую силу и следить за вертикальностью резки – подошва в оборудовании обеспечивает соблюдение прямого угла;
• Теперь рассмотрим, как ровно распилить доску вдоль с помощью дисковой пилы, варианта проведения работ два: если края элемента неровные, то предварительно чертится линия, по которой и производится резка (чаще всего так делается с необрезным пиломатериалом), если же один край ровный, то предварительно выставляется упор на определенное расстояние, и вы просто ведете инструмент, прижимая упорную часть к торцу;

При работе делайте все в соответствии с инструкцией по эксплуатации электроинструмента

• Конечно же, самым простым решением вопроса, как распилить доску вдоль, является циркулярная пила, причем могут использоваться как полноценные установки, так и компактные варианты. Такой вариант очень хорошо подходит при резке большого количества элементов под один размер, можно выставить упор или прикрепить его и не тратить время на разметку и фиксацию, кроме того, у этого вида оборудования самая высокая производительность;

Закрепив упор, за соблюдение параметров можно не беспокоиться

Распиловка бревен

Более сложный вариант проведения работ, для которого нужно оборудование мощнее. Конечно, приобретать полноценную пилораму – вариант не самый лучший, поэтому распилка бревен на доски в полевых условиях производится с помощью бензопилы и специального комплекта Тимберджиг.

Расскажем об этой системе подробнее:

• Вам понадобится стандартная бензопила, желательно, чтобы ее мощность была довольно высокой;
• Также необходимо приобретение набора, состоящего из направляющей и упора, он продается с комплектом требуемого крепежа, поэтому никаких дополнительных элементов не потребуется;

Конструкция подходит ко всем стандартным бензопилам

• Далее собирается приспособление для распиловки бревен на доски, для этого в первую очередь делается упор из двух досок, одна из которых торцом прикрепляется к середине другой, получается очень прочный Т-образный элемент, который и будет служить направляющей в процессе проведения работ;
• Бревно кладется на ровное основание, после чего к его торцам прикручиваются упоры, которые делаются из доски, соединенной уголком, важно контролировать их уровень и располагать ровно, от этого зависит качество проведения работ;
• Теперь нужно прикрепить направляющую к упорам, она выставляется по линии будущего реза, при этом следует учесть тот факт, что шина бензопилы будет проходить на 10 мм выше верхнего края направляющей. Фиксация производится с помощью струбцин, которые также идут в комплекте;
• На рамке располагается пила, каркас позволяет ей занимать одинаковое положение в процессе всей работы. Для обеспечения удобства мы рекомендуем после крепления приподнимать бревно так, чтобы бензопила располагалась под углом, так вам будет гораздо удобнее работать. На фото показана конструкция в процессе работы.

Так выглядит система в собранном состоянии

Вывод

Продольная резка дерева – непростой процесс, требующий использования соответствующего оборудования и приспособлений, но если все делать правильно, то результат будет соответствовать самым высоким стандартам. Видео в этой статье расскажет о некоторых из описанных процессов более развернуто и обстоятельно.

rubankom.com

Многопильный станок своими руками | Строительный портал

Любая производственная работа, которая связана с таким довольно капризным материалом, как древесина натуральная, — дело отнюдь не простое и довольно ответственное. Не мудрено, что малейшее неверное движение или халатное отношение к рабочему процессу может привести к плачевному результату. Поэтому рекомендуется основательно изучить «характер» обрабатываемой заготовки и правильно выбрать многопильный ленточный станок по дереву. А можно и самому собрать такой аппарат, если знаете толк в поделках своими руками.

1. Предназначение многопильного станка
2. Конструкция многопильного станка
3. Принцип работы
4. Классификация многопильных станков
5. Многопильный станок своими руками

Предназначение многопильного станка

Основным назначением многопильного станка является продольный раскрой не обрезных и обрезных пиломатериалов на заготовки определенных размеров, а также обрезка не обрезной доски. Нужно сказать, что такому станку любые породы деревьев «по зубам». Количество пил может доходить до двадцати четырех. Настраивать их можно так, что будут получаться бруски и доски нужной ширины. Но все равно есть ограничения: толщина заготовки — не менее 6 миллиметров.

Многопильный станок работать может вместе с бревнопильным станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда. Получил широкое распространение многопил на высокопроизводительных и на средних лесопильных цехах.

Станок обеспечивает при разной длине заготовок довольно высокую точность порезки из-за того, что сама заготовка не подвижна, а по калибрирующей направляющей двигается пристальный модуль. Увеличивается производительность станка при установлении лазерной линейки.

Более востребованный стал в последние время мини многопильный станок из-за своих небольших габаритов. Уже давно он служит очень хорошим помощником на больших производствах и предприятиях небольших мощностей, а также в быту. Если вы остановите выбор свой на этом оборудовании, то можете достигнуть довольно хороших производственных результатов, то есть высокого качества продукции.

Конструкция многопильного станка

В различной комплектации выпускаются многопильные станки, которые позволяют делать распил брусьев (лафета) высотой до 160 миллиметров. Применяется на строительных площадках и деревообрабатывающих предприятиях, может устанавливаться как в неотапливаемых и отапливаемых помещениях, способен работать при температурах от минус 15 до плюс 35 градусов окружающей среды.

Жесткой основой станка является станина рамного типа, сварной конструкции, она служит для крепления и размещения всех сборочных единиц. Установлен на валу набор пил, между ними — втулки, которые изготовляются в зависимости от размеров выпиливаемых заготовок.

Вальцовая подача заготовок состоит из двух верхних подпружиненных вальцов, которые настраиваются по высоте, и из двух нижних неподвижных вальцов. От автономного электродвигателя приводятся в движение подающие вальцы посредством цепной передачи через ременную передачу и редуктор. От обратного вылета обрезков и заготовок обеспечивает защиту когтевая защита, то есть механизм предохранительных упоров.

Можно устанавливать на многопильный станок до 40 дисковых пил диаметром до 500 миллиметров. Из этого следует, что 1 рез заготовки может принести до сорока ламелей, как на видео о многопильном станке. Компенсирует данная возможность небольшую скорость подачи, которая регулируется в диапазоне 0,5 — 1,5 метров в минуту.

На этом деревообрабатывающем оборудовании при пилении бруса меньшей высоты можно пилы использовать меньшего диаметра, это позволит уменьшить ширину пропила, а также в процентном отношении повысить выход готового пиломатериала. Пила, у которой диаметр 500 миллиметров, имеет частоту вращения в 2850 оборотов в минуту, и из-за таких технических характеристик получается пиломатериал высокого качества, то есть 0 и 1 сорта.

Также следует отметить, что для такого станка пилы можно приобрести довольно различные, например, биметаллическую пилу, стеллитовую или ленточную. При подборе пилы нужно строго придерживаться рекомендаций, которые даны производителем. Техническое обслуживание пил заключается в заточке, которая проводится своевременно и с помощью специальных заточных станков. Заточное оборудование стоит намного дороже для дискового многопила, чем для рамного, и эта особенность очень выгодная.

Многопильный станок дополнительно может быть укомплектован:

1. Устройством, которое на многопильном станке регулирует скорость подачи материала. По показаниям амперметра, а также от нагрузки на пилы, устанавливается нужная скорость подачи лафета. Это все позволяет достигнуть специального режима работы, где пилы и электродвигатель станка работают в оптимальном режиме без возникновения перегрузок. А также увеличивается срок полезной службы пил, а затраты на обслуживания сокращаются.
2. Устройством, которое регулирует автоматически скорость подачи лафета (бруса). Такое устройство дает возможность исключить при регулировке скорости подачи лафета человеческий фактор. На пильный вал в зависимости от нагрузки в автоматическом режиме станок регулирует скорость подачи лафета, что позволяет обеспечить максимальную производительность станка, а одно из самого главного — не допустить перегрузку электродвигателя.
3. Устройством, которое отвечает за плавный пуск, а также предохраняет дополнительно от перегрузок, при этом контролируя в реальном режиме времени его работу. Можно поставить на многопильный станок устройство плавного запуска, предназначенное для обеспечения плавного запуска без перегрузок станка в электрической сети, из выбранных режимов запуска (по времени, по номинальному току).
4. Вентилятором пылевым.

Принцип работы многопильного станка

Такой инструмент предназначается для распиловки доски или бруса с довольно высокой точностью. Данные инструменты порой носят названия «пилорама», «многопил». Объясняются подобные названия принципом работы лесопильной рамы. Что собой представляет такой принцип работы? Совершающийся автоматически процесс пиления осуществляется пилами, что натянуты в пильной рамке.

На многопильном станке укладывается доска на специальные прокладки и в торце фиксируется. Во время пиления фрезами доска плотно прижимается, и поэтому не возможно её смещение. Отсутствие принимающих и подающих роликов является одним из главных преимуществ многопила. Тележка с пилами на многопильном станке движется по ровной поверхности, и это обеспечивает ровный и практически идеальный распил. Вдоль направляющих при помощи электромеханики перемещается пильная тележка с фрезами. Плавно регулируется скорость подачи.

Относительно пил правильному позиционированию доски помогают лазерные указатели. Одновременно двумя пилами происходит обработка. Между пилами специальным штурвалом регулируется расстояние, а встроенной линейкой — контролируется. Надежной фиксации заготовки способствует прижимной ролик, регулируемый по высоте.

При помощи нижних и верхних подающих вальцов подаются заготовки (верхние – подпружинены, нижние – неподвижны). Можно регулировать скорость подачи, регулировка ступенчатая. На многопильном станке скорость подачи материала имеет плавную регулировку. Оптимальную скорость подачи устанавливают по показаниям амперметра, зависимо от нагрузок на пилы. При этом достигается режим работы электродвигателя пилы и станка в оптимальном режиме без перегрузок.

При помощи сменных втулок обеспечивается настройка пил, которая регулирует ширину изготовленных пиломатериалов. С двух работающих пилорам один станок обрабатывает необрезную доску. Вибрация практически отсутствует во время работы станка благодаря прочности и жесткости сварной станины.

Для того чтобы обрабатываемый материал не вылетал со станка, он оснащен когтевыми упорами, которые обеспечивают безопасность оператору. Также предусмотрен для удаления отходов технологический проем под пильным устройством. Для ворошения отходов предусмотрено специальное окно в случае их уплотнения.

Классификация многопильных станков

Вы познакомились с предназначением и принципом работы многопила. Но перед тем как приступить к созданию многопильного станка своими руками, мы вам настоятельно рекомендуем узнать, какие именно бывают многопилы. Условно их разделяют на рамные, дисковые и брусующие. Два последних бывают одно- и двухвальцевыми.

Рамный станок

Такой вид многопильного станка предназначен для распила бруса на ламели (доски) с высокой точностью. Принцип работы данного станка довольно сильно похож с работой маленькой пилорамы: натянутые в пильной рамке пилы производят распил движущейся заготовки. Движения возвратно-поступательные пильной рамы помогает осуществлять кривошипно-шатунный механизм.

Дисковый станок

Такие многопильные станки предназначены для качественной распиловки бруса на нужные обрезные материалы. Они имеют выше качество и точность получаемого пиломатериала, чем рамные многопилы. Здесь инструментом, который режет, являются дисковые пилы. На два типа делятся дисковые многопильные станки: одно- и двухвальные многопильные станки.

На многопиле с увеличением толщины бруса, который обрабатывается, нужно использовать большего диаметра пилы и большой толщины соответственно, это на многопильном станке увеличивает ширину пропила и, конечно, потери древесины, которая перерабатывается в стружку. Поэтому рекомендуется использовать при толщине бруса более 150 миллиметров двухвальный многопил, в них применяются пилы меньшего диаметра.

Брусующий станок

Предназначены брусующие станки для продольного распила бревен и являются аппаратами первого ряда. Они выдают на выходе два горбыля, две необрезные доски и двухкантный брус. Брусующие станки, как и дисковые моногопилы, делятся на одно- и двухвальные.

Также существует полная линия лесопиления, в которую входят: станок двухвальный брусующий, конвейер с подачей пиловочника на брусующий станок, приводной рольганг, стол сортировочный после брусующего станка, приемный рольганг, комплекс для переработки горбыля и многопильный станок. Брусующие станки при этом устанавливаться могут как в линии деревообрабатывающего производства, так и отдельно от производства.

Многопильный станок своими руками

Многопильный станок в наше время — это довольно удобный функциональный инструмент, предназначенный для распила древесины. Даже в одиночку с его помощью в короткие сроки справиться можно с большим объемом работы. Но за такой станок не все готовы платить, ведь цена многопильного станка достаточно высока. Многие считают, что лучший вариант сделать из подручных средств его своими руками. Тому, кто решился сделать подобный аппарат сам, мы хотим посоветовать вот что.

Многопильный дисковый станок, который сделанный своими руками, предназначен для обрезания кромок, для продольного распила древесины, для изготовления обрезной доски, шалевок, деревянных срубов и многое другое. Самостоятельно изготовленные различные балки, срубы для бани, различные перекрытия из древесины обойдутся всегда дешевле и конечно качественней. Бывает на лесопилке, купишь для пола доски, а они как пропеллер вертолета, когда начнешь прибивать один край ниже, другой выше. Это очень неудобно.

Лучше всего, конечно, изготовить самодельный многопильный станок с тремя пилами, хотя две пилы было бы достаточно, как подсказывает опыт. Станок рассчитан на трехфазную сеть, а по совету «бывалых» движок должен быть мощным — 1,5 – 2 кВт, а обороты — порядка 3 000. Для движка вал желательно сделать со сдвоенными подшипниками и 22 миллиметровым, потому что здесь будут большие нагрузки.

Ремень рекомендуется ставить с сечением «0» из-за его довольно большой гибкости. Диаметр вала пил должен быть 20 миллиметров. Как говорят мастера, для станков по дереву, которые делаются своими руками, чтобы уменьшить изгибающий момент, база должна быть минимальная. Не должно превышать 300 миллиметров расстояние между корпусами подшипников. Также станок должен быть оснащен устройством плавного запуска для увеличения срока службы электродвигателя.

Теперь вы узнали общие положения создания многопила в домашних условиях. Зависимо от предназначения станка, его конструкция может несколько отличаться. Главное при этом – чтобы все работы вы выполняли строго по инструкции, иначе не сможете получить на выходе материал надлежащего качества.

strport.ru

видео-инструкция по выбору своими руками, особенности распиловочных круглопильных, многопильных бытовых приборов, цена, фото

Все фото из статьи

Станок для распила дерева – универсальное приспособление с помощью которого можно выполнять самые разнообразные работ: поперечная и продольная распиловка, выравнивание торцов и обрезка горбылей, нарезка элементов необходимого размера, выведение кромок под прямым углом и снятие фаски под различным наклоном. На рынке представлено множество самых разнообразных вариантов, мы рассмотрим наиболее популярные и распространенные из них.

На фото: распиловочные бытовые станки по дереву могут быть различных размеров и с разными характеристиками

Основные критерии, на которые необходимо обращать внимание при выборе

Независимо от того, какой из типов оборудования вы подбираете, есть несколько характеристик, которые определяют особенности и рабочие параметры той или иной модификации:

Мощность	Очень важный показатель, который напрямую связан с производительностью оборудования. Чем крупнее элементы будут обрабатываться, тем мощнее потребуется двигатель, если вы часто работаете с древесиной твердых пород и с заготовками большой толщины, то, скорее всего, вам нужно профессиональное оборудование с асинхронным электромотором. Средняя мощность равняется 1,5 л.с., но для более сложных задач понадобятся и более производительные варианты
Напряжение	Как правило, бытовые приспособления питаются от напряжения 220 Вольт, в то время как профессиональные пильные установки работают от трехфазного питания мощностью 380 Вольт. Если вам нужен второй вариант, то позаботьтесь о подведении соответствующей линии, чтобы не допустить перегрузок сети в процессе работы
Габариты	Нельзя поставить в комнату размером 2х3 метра станок с большой станиной, так как не будет места для подачи заготовок и передвижения. Важно, чтобы пространство было достаточным для беспрепятственного доступа к любому месту приспособления. Если работать нужно в разных местах, то оптимальным выбором будет компактный вариант
Размер обрабатываемых заготовок	Каждый станок имеет определенные параметры, которые и определяют толщину и ширину элементов, которые можно резать. Поэтому заранее определитесь с тем, для каких целей вам нужно оборудование и какие материалы будут обрабатываться
Размер рабочего стола	Еще один важный фактор, от которого зависит удобство работы с различными изделиями. Так для листовых материалов нужна большая рабочая поверхность, а для доски и бруса малой длины достаточно и небольшой станины
Дополнительные функции	Наличие системы пылеудаления позволяет сделать процесс намного чище, а присутствие в конструкции расклинивающего ножа не дает заготовкам прикасаться к задней части ножа и предотвращает отдачу. Также в современных станках может присутствовать система аварийной остановки

Важно!
Кроме всех вышеперечисленных факторов необходимо учесть еще один очень большой нюанс: простоту обслуживания и наличие запасных частей в вашем регионе.
Чаще всего поставщик берет на себя сервисное обслуживание, но поинтересуйтесь у него наличием расходников и запчастей.

Многопильные станки по дереву – профессиональное оборудование, которое способно распускать крупный брус и целые бревна, они используются на деревообрабатывающих предприятиях и отличаются большой мощностью

Типы оборудования

Чтобы рассмотреть все разновидности, потребуется не один десяток обширных статей, так как существует множество узкоспециализированных установок, которые используются только профессионалами. Мы расскажем о самых востребованных вариантах, которые можно приобрести практически в любом городе.

Циркулярная пила

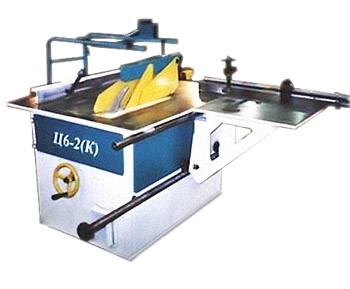

Стационарный круглопильный станок по дереву является отличным вариантом для больших объемов работ и имеет целый ряд преимуществ:

• Прочная чугунная станина, которая обеспечивает высокое удобство распиловки и заметно снижает вибрацию оборудования. Ее ширина может варьироваться в больших пределах, можно подобрать оптимальный вариант и для листовых материалов, и для небольших элементов.

Форматно-раскроечные станки – один из видов оборудования, который отличается тем, что с его помощью очень удобно работать с листовыми материалами, поэтому он очень популярен среди производителей мебели

• Хорошие системы пылеудаления, благодаря которым обеспечиваются максимально комфортные условия работы. В помещении будет гораздо чище, и вам не придется постоянно надевать респиратор для защиты органов дыхания.
• Высокая мощность позволяет пилить твердые материалы без потери скорости вращения диска. Двигатель редко работает на предельных нагрузках, поэтому сохраняет надежность на протяжении длительного периода времени.
• Имеется возможность установки дисков большого диаметра, благодаря чему толщина распиливаемых элементов может быть очень большой. Кроме того, можно ставить режущие элементы для разных материалов – как для дерева, так и для пластика, ДСП и даже алюминия.
• Современные модели имеют очень удобную систему настроек, вам достаточно ввести нужные данные в компьютер, и установка сама примет нужное положение. Это очень удобно при большом объеме работ и значительно повышает безопасность эксплуатации, а также исключает возникновение ошибок и просчетов.

Круглопильные станки по дереву – высокопроизводительное профессиональное оборудование

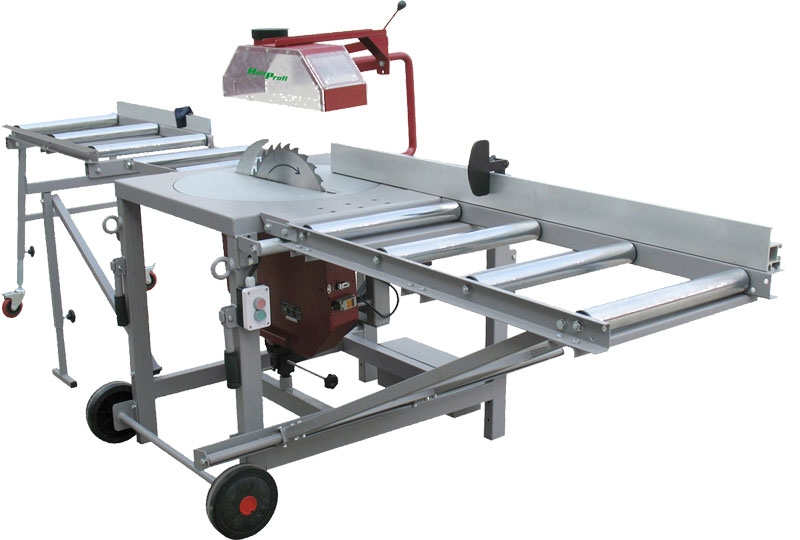

Оборудование с удлинением стола

• Достаточно большая мощность позволяет справляться с большинством задач, которые возникают при строительстве дома или в других вопросах, не связанных с производством. Хотя стоит отметить, что такой вариант используется и на предприятиях в качестве вспомогательного оборудования и для выполнения отдельных операций.

• Наличие специальной подставки позволяет значительно увеличить рабочую поверхность в случае работы с заготовками большого размера. В сложенном же состоянии установка занимает немного места, что также очень удобно.
• Имеется возможность установки подставки и ее быстрого демонтажа в случае необходимости, что значительно упрощает транспортировку.

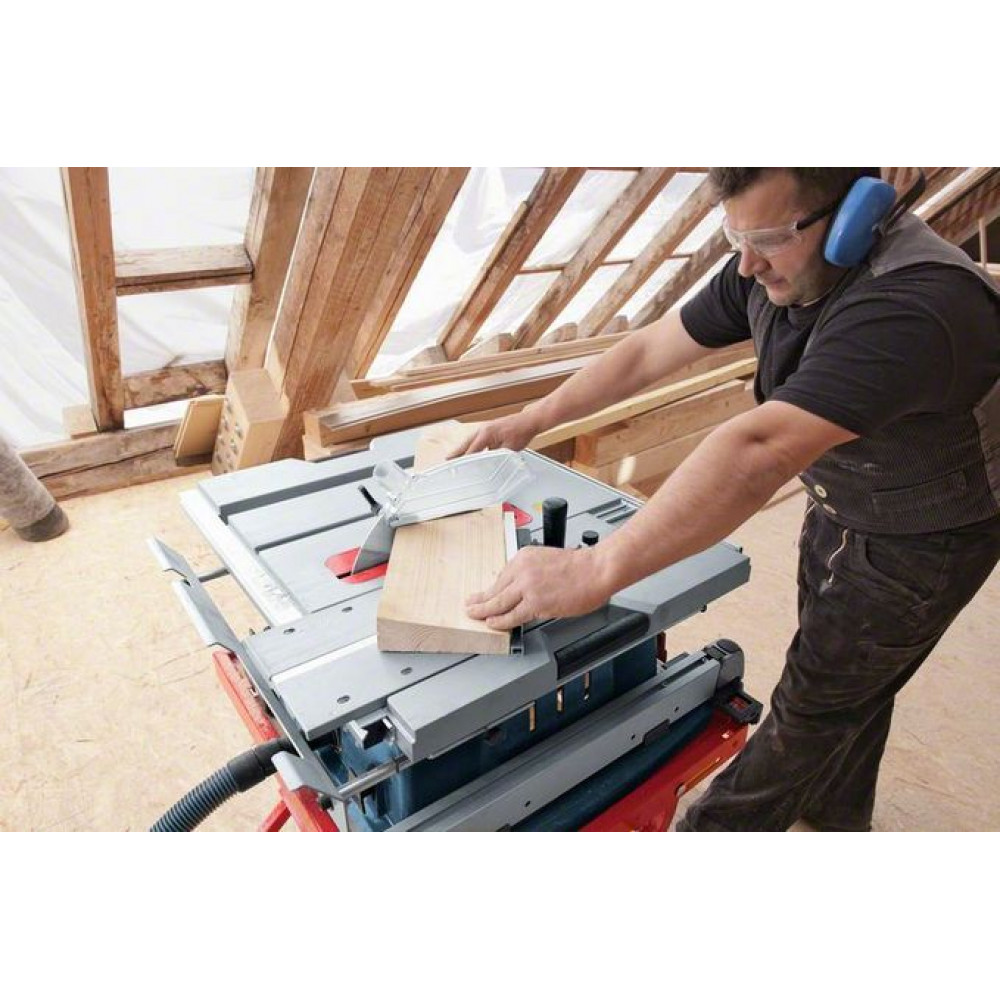

Настольные варианты

Бытовые пильные станки по дереву предназначены для выполнения небольших объемов работ и считаются отличным решением для домашнего использования.

Их самые важные отличия следующие:

• Оборудование имеет небольшие габариты, что упрощает их хранение и весит около 20 килограммов, то есть вы можете при необходимости поставить конструкцию на верстак и после работы убрать ее.
• Мощность двигателя невелика, поэтому нельзя пилить большие заготовки, максимальная ширина изделий составляет не более 60 см

Бытовые приспособления легки и мобильны, но и производительность невысока

Лобзиковые конструкции

Если вам нужен станок для выпиливания по дереву, то данный вариант именно то, что нужно, посудите сами:

• Главный рабочий элемент – пилочка от лобзика для дерева, но на данной конструкции вы можете расположить заготовку на станине и обработать ее максимально аккуратно и точно.

Лобзиковый станок – отличное решение для тех, кому нужно вырезать из дерева сложные элементы

• Вы можете вырезать из плоской заготовки фигуры практически любой формы, что недоступно другим вариантам.
• При необходимости можно проводить продольную и поперечную резку деревянных заготовок небольшой толщины.

Ленточное оборудование

Станок-пила по дереву с режущим элементом в виде ленты может использоваться как в промышленных масштабах для распускания бревен, так и в более компактных установках, с их помощью можно распиливать доску и брус небольшого размера, а также различные мелкие элементы.

Основные особенности следующие:

• Толщина распила намного меньше, чем при использовании дискового оборудования.

Ленточнопильные станки используются для самых разных целей

• Удобная система настроек позволяет выставить максимально точные параметры.
• Варианты с запуском от педали позволяют освободить руки при работе, что очень удобно.

Торцовочные пилы

Этот вариант предназначен для быстрой и точной резки торцов своими руками, но может использоваться и для продольной распиловки элементов небольшой длины, его плюсами можно считать следующие факторы:

Торцовочная пила – самый мобильный вариант из всех

• Возможность распила заготовок под различными углами.
• Бывает два варианта конструкций: простой, где диск стоит неподвижно, и с протяжкой, где режущий элемент передвигается по направляющей, что существенно увеличивает ширину обработки.
• Цена таких приспособлений невелика, и инструкция по эксплуатации проста.

Важно!
Торцовочные пилы удобнее для мобильных работ на улице или на крыше, но для работ по точной резки доски и бруса лучше купить хотя бы настольный круглопильный станок.

Вывод

Выбор конкретного варианта зависит от того, какие работы вы собираетесь выполнять и в каком объеме, а также какой суммой располагаете. Видео в этой статье поможет разобраться в данном вопросе более детально.

rubankom.com

Приспособление для распиловки бревен бензопилой своими руками

Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.

Классификация приспособлений к бензопиле для распиловки бревен

В зависимости от того в каком направлении будет осуществляться распиловка, все существующие насадки для бензопилы делятся на 2 обширные группы:

• для продольного распила леса;
• для поперечных срезов.

Обе категории представляют целый ряд промышленных адаптеров, позволяющих получать доски и пиломатериалы требуемого размера, которые потом можно использовать для строительства или ремонта.

Когда в распоряжении нет заводских вариантов, единственный верный путь – изготовить их аналоги у себя дома.

Приспособление для бензопилы продольной распиловки своими руками

В его основу положена достаточно простая конструкция – обычная рамка, которая прикрепляется к направляющей с обеих сторон. Если делать крепления лишь с одной – точность распила будет нарушена, но это не помешает приспособить такие доски для постройки хозяйственных помещений или деревянных заборов. Рассмотрим поэтапно.

1. 1. Как и в другом случае, начинаем свою работу с чертежей. Они – основа фактического материала и источник правильного хода работы.
   2. Подыскиваем каркас для будущего устройства (им может стать обычная детская парта или же квадрат-труба). Желательно, чтобы поперечное сечение было не меньше 2 х 2 см, а то и несколько больше.
   3. Начинаем мастерить зажимные элементы. Их размер должен быть на уровне 0,5-0,6 м. Одна из торцевых сторон каждого из них должна стать основой для агрегации следующего механического узла – поперечины. Ее лучше всего приварить для большей надежности.
   4. В уже приваренной поперечине проделываются с помощью электродрели ряд отверстий пол болтовые стяжки. В ее центре должен быть небольшой выступ, чтобы можно было полноценно зажать шину.

1. Сверху так же привариваем подобные крепления, фото которых Вы видите справа текста.
   О чем еще стоит позаботиться на этом этапе? Конструируя такие зажимы, желательно, чтобы высота шины была несколько меньше ширины болтовых креплений.
2. Начинаем собирать опорную раму. Она не должна быть точной квадратной формы. В идеальном варианте ее длина – на 1 дм больше ширины.
3. К ее двум сторонам в перпендикулярной плоскости необходимо прикрепить две конструктивные детали с длиной не менее 0,1 м. Такой размер определяется необходимостью их дополнения зажимами и стягивающими болтами. С этой целью снова при помощи дрели делается отверстие, а сами гайки привариваются в основе. Для эргономичности стоит подумать и о ручке, которую так же можно приварить из подручного металлического материала.
4. Момент самой сборки, но и здесь должна быть четкость технологической концепции. Первым делом в пазовые элементы вставляются зажимы, после них – направляющая бензоинструмента, которая должна быть очень точно зафиксирована. Как выбрать правильное расстояние? Это уже регулируется сугубо индивидуально, в зависимости от того, материал с какой толщиной Вы хотите получить на выходе.

Согласитесь, что такой ход действий очень простой, а самым сложным, на удивление, может оказаться неимение дома электросварки, на работе которой построен весь самодельный цикл.

Делаем козлы для распиловки дров бензопилой самостоятельно

Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.

• • Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.

• • • Подбираем прочные расходные материалы, среди которых:
      • деревянные брусья;
      • столбики из крепких пород дерева;
      • профиль из металла;
      • металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома».
    • Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования.
    • Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.

Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.

Comments powered by HyperComments

sadovij-pomoshnik.ru

Заготовки для изготовления деталей изделий столярно-строительных и мебельных производств получаются путем раскроя обрезных и необрезных пиломатериалов из древесины деревьев хвойных и лиственных пород. При правильной организации производства раскрой на заготовки ведут по заранее составленной спецификации, в которой указаны размеры заготовок, установленные в соответствии с размерами будущих деталей и припусками на обработку по длине, ширине и толщине.

Достижение максимально возможной эффективности использования материалов уже на этапе их раскроя является важнейшей задачей любого производства.

Способы раскроя

В общем виде эффективность использования материала оценивается коэффициентом выхода заготовок К в, который определяется процентным отношением объема или площади раскроенного материала к объему или площади полученных заготовок. Повышение этого коэффициента — всегда сложная проблема. Выход заготовок зависит от множества факторов: наличия в материале пороков древесины (видимых и скрытых), размеров заготовок, требований к их качеству, а также квалификации рабочих, условий труда, применяемого оборудования и инструмента и т. д.

По степени участия персонала в осуществлении контроля рабочего процесса различают индивидуальный и групповой раскрой. Индивидуальный раскрой осуществляется при непосредственном участии квалифицированных рабочих, постоянно ведущих учет качества сырья, требуемых размеров и количества заготовок нужного размера и использующих наиболее рациональную схему раскроя.

Групповой раскрой осуществляется без учета качества сырья, по заранее установленной схеме. Особое значение имеют правильное составление спецификации и заказ исходных досок, ширина которых должна соответствовать ширине заготовок с учетом пропилов и обеспечивать образование минимального количества отходов (узких реек). При групповом раскрое неспецифицированных пиломатериалов выход заготовок снижается примерно на 7% по сравнению с индивидуальным раскроем.

При раскрое досок с большой кривизной объемный выход снижается на 20-30%. Перед торцеванием их рекомендуется раскроить на части, кривизна которых оказывает меньшее влияние на объемный выход заготовок.

Поперечный раскрой пиломатериалов, называемый торцеванием, осуществляют разделением пиломатериала на заготовки требуемой длины посредством пиления круглыми пилами. Продольный раскрой пиломатериалов предусматривает разделение материала на заготовки требуемой ширины или толщины с использованием круглых либо ленточных пил.

В зависимости от последовательности выполнения этих технологических операций различают три основные схемы раскроя: поперечно-продольную, продольно-поперечную и смешанную — поперечно-продольно-поперечную (рис. 1).

Некоторыми предприятиями практикуется предварительное фрезерование досок с целью вскрытия пороков древесины, плохо различимых из-за ее потемнения при сушке или некачественном пилении в процессе раскроя бревна, приведшем к образованию ворсистости на пластях досок.

Продольно-поперечный индивидуальный раскрой обеспечивает наиболее высокий выход заготовок за счет меньшей потери материала при вырезке дефектов и особенно эффективен для досок низких сортов. Причем предварительная разметка обеспечивает повышение выхода заготовок примерно на 3-9%. Разметка выполняется по пласти с наибольшим количеством пороков, начиная от комлевого конца доски. Применение предварительного фрезерования со вскрытием невидимых дефектов может дополнительно повысить выход заготовок на 3%.

Чтобы лучше использовать годную часть доски, раскрой целесообразно вести в соответствии с имеющейся спе-цификацией на заготовки разных размеров. В этом случае есть возможность подобрать размеры заготовок так, чтобы как можно полнее использовать бездефектную часть доски. При раскрое предпочтение всегда отдается получению наиболее длинных заготовок.

При визуальной оценке качества досок количество реально оцениваемых вариантов размещения на них очерка заготовок заданных типоразмеров ограничено физиологическими особенностями человека. В процессе раскроя квалифицированный рабочий может запоминать и применять не более 4-5 типоразмеров, при условии что разница в длине между ними будет более 100 мм.

Увеличение количества типоразмеров при одновременном раскрое заготовок из одной доски резко снижает производительность и может привести к ошибкам.

Дополнительные разметка и фрезерование удорожают стоимость обработки, однако легко окупаются за счет повышения выхода заготовок.

По технологическому назначению круглопильные станки для предварительного (чернового) раскроя пиломатериалов на заготовки, называемые торцовочными, подразделяются на предназначенные для поперечного и продольного раскроя, а также универсальные.

Станки для поперечного раскроя

К универсальным станкам относятся станки для выполнения поперечного, продольного и смешанного раскроя, обеспечивающие также распиливание под углом к волокнам древесины. Это круглопильные станки с ручной подачей, оснащенные продольной направляющей линейкой и подвижной кареткой с поперечной упорной линейкой. Иногда они комплектуются автоподатчиком. Когда-то такие станки назывались циркулярными. Из-за невысокой производительности сегодня они используются преимущественно в мастерских.

Станки для поперечного раскроя, используемые также для выравнивания концов досок, по конструкции подразделяются на станки с верхним (над столом) и нижним (под столом) расположением шпинделя.

Станки с верхним расположением шпинделя подразделяются на маятниковые, балансирные и с прямолинейным перемещением суппорта.

Маятниковые станки представляют собой качающуюся металлическую раму, верхний конец которой шарнирно закреплен над рабочим столом станка на стене цеха или на отдельной стойке. В нижней части рамы смонтирован электродвигатель, на горизонтальном валу которого устанавливается пила.

Во время работы станочник, держась за специально предусмотренную рукоятку, надвигает нижний конец рамы с пильным диском на доску, уложенную на рабочем столе. По окончании реза раму отпускают и она вместе с пилой под действием пружины или противовеса возвращается в исходное положение. Свое название эти станки получили потому, что в ходе рабочего цикла пила совершает движения, напоминающие качание маятника.

Станки балансирные оснащены установленным на шарнирно-рычажной подвеске электродвигателем с пилой. Рабочий, держась за специальную рукоятку, выдвигает пилу на себя, в результате чего происходит торцевание заготовки, уложенной на рабочем столе станка. Возврат пилы в исходное положение осуществляется пружиной или посредством противовеса.

В станках с прямолинейным перемещением суппорта торцевание осуществляется за счет горизонтального или вертикального продвижения электродвигателя с пилой по балке с направляющими относительно стола. Подобные станки оснащаются гидроприводом перемещения суппорта, который включается педалью.

Производительность станков с прямолинейным горизонтальным перемещением суппорта в 2-3 раза выше, чем маятниковых или балансирных станков, и составляет до 10 тыс. резов за смену.

Однако в современном производстве наибольшее распространение получили станки круглопильные торцовочные с нижним расположением шпинделя (рис. 2).

По конструкции они подразделяются на станки с подъемом пилы или с перемещением пилы параллельно столу. В первом случае пила, расположенная под столом станка, при распиливании поднимается вверх. Во втором случае в нерабочем положении она находится за столом и перемещается параллельно ему, надвигаясь на доску с кромки. Пильный шпиндель может перемещаться вручную (педальные станки), а также при помощи гидравлического или пневматического устройства. У станков с подъемом пилы производительность несколько выше из-за меньшего цикла срабатывания.

Рабочая ширина всех станков для поперечного раскроя составляет от 300 до 500 мм. Однако при выборе оборудования следует учесть, что наибольшая фактическая ширина раскраиваемых пиломатериалов напрямую связана с их толщиной, из-за чего характеристика этих станков каждой модели дополняется определенной диаграммой.

Околостаночное оборудование

Торцовочные станки всех типов на входе и на выходе оборудованы приводными или неприводными роликовыми столами для размещения раскраиваемого материала и удаления заготовок. Длина столов должна быть достаточной для укладки раскраиваемой доски полностью и может составлять 10 м и даже больше.

При этом каждый стол снабжается продольной направляющей линейкой для базирования досок в попереч-ном направлении. Если торцовочный станок используется только для выравнивания торцов и предварительного удаления явных дефектов, то у линеек может не быть упоров для базирования досок в продольном направлении. Если же станок применяется также и для раскроя досок на мерные заготовки в соответствии с заданной спецификацией, то линейки с откидными или утапливаемыми упорами для отмеривания длины отпиливаемых заготовок и деталей обязательны.

Конструкция упоров должна обеспечивать их передвижение по линейке для установления нужного размера (рис. 3). Но если эти упоры вынужденно будут находиться за пределами рабочей зоны станочника, он будет постоянно отвлекаться на управление ими и прерывать работу.

Чтобы исключить потери времени и обеспечить правильное положение доски или заготовки в момент пиления, разработаны упоры, автоматически выдвигаемые в рабочее положение по команде станочника, нажимающего кнопки на расположенном перед ним пульте управления. При этом порядок их выдвижения может быть запрограммирован.

Существуют также тянущие или толкающие установки, захватывающие доску за один из концов и в шаговом режиме автоматически перемещающие ее в продольном направлении в положения, необходимые для отрезания заготовок нужной длины в соответствии со спецификацией.

Станки для продольного раскроя

Продольный раскрой досок и заготовок осуществляется на одно-, двух- и многопильных станках с механизированной подачей материала.

По назначению они подразделяются на следующие основные группы:

● обрезные однопильные с валь-
цово-дисковой и гусеничной подачей для обрезки одной кромки у необрезных досок или продольного раскроя досок и заготовок по линейке, установленной на станке;

● прирезные одно- или многопильные с гусеничной подачей для точной прирезки досок и заготовок по ширине;

● многопильные станки с вальцовой подачей для раскроя досок и заготовок на бруски, планки и рейки.

Здесь следует разъяснить разницу между обрезными и прирезными станками. Конструкция их может быть абсолютно одинаковой, но в составе первых нет продольной направляющей линейки, что позволяет выполнять на них только прямолинейные резы, положение которых по ширине материала задается станочником, осуществляющим загрузку. Прирезные станки оснащаются такой продольной направляющей линейкой, по которой базируется кромкой раскраиваемый материал, что позволяет получать точный размер заготовок, соответствующий расстоянию между этой линейкой и полотном пилы. На прирезных станках можно выполнять и предварительную продольную обрезку. Так, если на доске есть обзол, первый рез делают на глаз, а при втором, третьем и других резах прижимают уже опиленную кромку к линейке.

Рабочая ширина станков для продольного раскроя у большинства моделей от 300 до 600 мм. Чтобы упростить замену пил, у всех этих станков шпиндель располагается сверху. При этом наибольшая толщина раскраиваемых досок и брусьев, как правило, составляет 120 мм.

Станки, обеспечивающие пиление материала толщиной 160 мм и более оснащаются двумя пильными шпинделями: нижним и верхним. Пилы располагаются по ходу подачи снизу и сверху. Нижние пилы захватывают одну часть пропила по высоте, верхние — оставшуюся часть, заканчивая распиливание. В таких станках применяют пилы небольшого диаметра и толщины, что позволяет уменьшить количество отходов (опилок). Это особенно существенно при большой высоте пропила и малой толщине выпиливаемых заготовок.

В целях безопасности у всех круглопильных станков в обязательном порядке должна быть на входе когтевая защита.

Настройка пил на ширину обработки в многопильных станках осуществляется за счет установки на шпиндель, между пилами, проставочных колец необходимой толщины. Однако при частой смене спецификации заготовок это приводит к значительным потерям времени на переустановку пил. Поэтому конструкция некоторых станков позволяет выполнять замену всего шпинделя на другой — с пилами, у которых уже задано новое положение. Для перемещения таких валов по цеху, например к инструментальному участку, подобные станки комплектуются специальными транспортными тележками.

С целью дальнейшего сокращения времени настройки многими производителями разработаны многопильные станки с устройствами, позволяющими по команде станочника с пульта управления перемещать пилы вдоль шпинделя в новое рабочее положение. Эти положения задаются на пульте управления заранее и программируются.

Существуют также многопильные станки с рабочей шириной 1300 мм, предназначенные в первую очередь для продольного раскроя плитных материалов на полосы. Но они могут эффективно применяться без перестановки пил и для продольного раскроя коротких досок в соответствии со спецификацией.

Для этого пилы на шпинделе устанавливаются так, чтобы расстояние между ними соответствовало размерам, предусмотренным в этой спецификации. При этом над станком размещаются лазерные устройства, обозначающие линию реза каждой пилы (рис. 4).

Станочник оценивает расположение пороков в раскраиваемом материале, выбирает две подходящие линии лазерных меток, между которыми окажется наименьшее число пороков, и направляет материал вперед — до захвата роликами механизма подачи станка. После раскроя остаток материала возвратным транспортером передается назад и цикл повторяется.

Станки для продольного раскроя обслуживают два человека: станочник и подсобный рабочий. Первый управляет станком и подает в него отрезки, второй принимает их и, если нужно, возвращает для повторного реза.

Поперечный раскрой на автоматических станках

На многих деревообрабатывающих предприятиях можно увидеть огромные контейнеры, полные отходов, остающихся после поперечного раскроя, причем многие отрезки вполне могли бы быть использованы для последующего сращивания по длине. Дело в том, что выполнение программы предприятия требует большого числа деталей одного сечения, но разной длины. Однако станочник при раскрое досок или брусков физически не может запоминать количество уже отрезанных деталей заданной длины, определяемых спецификацией, и выполняет эти спецификации последовательно, выпиливая из досок сначала детали одной длины или двух вариантов длины. В результате из-за несоответствия расстояния между дефектами в доске и заданной длиной выкраиваемых деталей и образуются кусковые отходы чрезмерной длины, приносящие любому предприятию весьма ощутимые убытки.

Их уменьшение путем увеличения полезного выхода материала проще всего достигается использованием «умного» оборудования, способного запоминать заданные спецификации раскроя заготовок по длине и по количеству деталей, полученных в результате раскроя.

Станки и линии для поперечного раскроя пиломатериалов, оснащенные устройствами оптимизации, известны давно, но используются не на всех российских предприятиях. Причины тому — кажущаяся высокой начальная стоимость оборудования и его высокая производительность. Однако оборудование с применением электроники, обеспечивающее в автоматическом режиме расчет длины и количества заготовок в соответствии с заданной спецификацией, применяется все чаще.

При работе с использованием станка для поперечного раскроя, оснащенного электронной системой, доска укладывается на рольганг, и оператор вручную, с помощью флуоресцентного мелка или специального карандаша, отмечает расположение дефектов и места будущих резов. Затем подающим транспортером доска перемещается к круглопильному станку. Отмеченные места реза распознаются фотоэлементом. Одновременно компьютер станка определяет расстояние между двумя соседними местами резов и сравнивает его с длиной заготовок, заложенных в заранее введенную в него спецификацию. ПО станка вычисляет, сколько разных деталей наибольшей суммарной длины может быть размещено между этими двумя соседними метками, отдавая предпочтение самым длинным. После этого автоматически выполняются поперечные резы, а заложенное в спецификации количество деталей уменьшается на число полученных заготовок.

Последовательность размеров по длине после проведенного раскроя тут же запоминается компьютером, и выходящие из станка заготовки автоматически сбрасываются с приемного ленточного транспортера в определенные карманы.

По мере наполнения карманов рабочий вручную освобождает их, укладывая раскроенные заготовки в стопы. Обрезки остаются на транспортере и, двигаясь по нему дальше, попадают в сборник или сразу же направляются в дробилку.

Скорость продольной подачи материала в таком станке может превышать 200 м/мин., а набор максимальной скорости может происходить за 0,13 с. Станки оснащаются пультом управления и встроенным компьютером с графическим интерфейсом, что значительно облегчает использование программного обеспечения оптимизации.

В конструкции станка сочетаются новшества, примененные при изготовлении механических и электронных узлов и устройств. Такие станки позволяют существенно экономить рабочее время и уменьшать количество рабочих, занятых на операциях раскроя пиломатериалов. Кроме того, все рабочие органы этого оборудования закрыты шумопоглощающими кожухами, что обеспечивает полную безопасность работы на нем.

Опыт показал, что использование таких станков при раскрое досок по сравнению с обычными торцовочными уменьшает общую длину обрезков станками более чем в два раза и обеспечивает уменьшение количества отходов древесины на 15%.

Андрей ПЕТРОВ,
компания «МедиаТехнологии»,
по заказу журнала «ЛесПромИнформ»

Как выбрать станок для распила бревен на доски — VICTAR

Если вы занимаетесь деревообработкой, то знаете, что самое необходимое оборудование на производстве — станок для распила бревен на доски. Это обуславливается востребованностью бруса и досок, т.к. они необходимы для создания разного вида строительных заготовок.

Однако, многие предприниматели сталкиваются с тем, что бревна распиливать с высокой точностью сложно, особенно если их диаметр превышает 100 см. Именно поэтому на каждом среднем и крупном деревообрабатывающем производстве должно быть соответствующее оборудование — ленточные пилорамы.

Почему ленточные пилорамы — самый популярный вид станков для распила бревен на доски?

Одним из главных преимуществ ленточных пилорам можно считать минимизацию отходов при распиловке бревен. При этом можно производить доски и брус разного размера и сечения, в зависимости от требований потребителя.

Большинство станков для распила бревен на доски предназначено для продольного распила бревен. Одними из лучших и самых популярных линеек считаются модели пилорам “Алтай” и “Тайга”, которые применяются в деревообрабатывающей, строительной и мебельной промышленности.

Какими бывают станки для распила бревен на доски

На данный момент на рынке представлены модели, которые работают от электричества, или же имеют бензиновый двигатель и могут устанавливаться в условиях недоступности электричества. Некоторые модели можно установить на любой ровной площадке — на приусадебном участке, или даже в лесу.

Главное — определить бюджет и потребности предприятия. При выборе можно ориентироваться на следующие характеристики.

• Вес и мобильность. Станки бывают стационарные и малогабаритные (переводятся на “Газелях” или легковых прицепах). Компактные установки также часто приобретаются для частных ферм, индивидуального хозяйства и небольших предприятий.
• Тип питания. Не обязательно выбирать что-то одно. На некоторые бензиновые модели можно установить электродвигатель.
• Диаметр распила. Для небольших предприятий будет достаточно приобрести пилораму, способную распиливать бревна диаметром до 600мм и длиной до 6,5 метров. Если масштабы больше — стоит присмотреться к оборудованию, предназначенному для распиловки бревен от 900мм и более.
• Качество инструменты и породы древесины. Возможность получать качественный пиломатериал из любой породы обусловлена надежностью конструкции и инструмента.
• Способы распиловки. Станки способны производить распиловку на необрезную и обрезную доску, брус, шпал, шпон из круглых бревен и заготовок.

Кроме того, при выборе обратите внимание на скорость работы и отсутствие необходимости дополнительных перенастроек на надежность станины, направляющих и других элементов.

Выбирайте подходящий станок для распила бревен на доски в каталоге, или получите консультацию специалистов VICTAR! Мы поможем подобрать оборудование для вашего бизнеса!

Станок для роспуска бревен своими руками

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
2. колеса от легкового автомобиля
3. ступицы
4. подшипники
5. профтруба квадратного сечения
6. шпилька с резьбой
7. цепь
8. домкрат
9. капельница
10. силовой агрегат (бензиновый или электродвигатель)
11. арматура
12. болты, гайки, шайбы, граверы
13. листовой металл 1 мм
14. шкив
15. ремень

Инструменты

1. сварочный аппарат
2. дрель
3. наждак
4. болгарка
5. молоток
6. рулетка
7. набор гаечных ключей
8. уровень (лазерный)
9. линейка
10. уголок

Процесс сборки ленточной пилорамы своими руками.

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь.Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание. На фото уголок расположен ребром вверх. Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов. Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения. В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема. После чего устанавливаются шкивы и ступицы. Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников. Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно. Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Еще совсем недавно бензопила использовалась только для распила бревен поперек. Умельцы могли с ее помощью изготавливать доски, бруски прямоугольной формы, всевозможные деревянные скульптуры. Обывателям это было не пол силу. Требовался опыт, умение, талант. Сегодня производители бензопил предлагают в качестве дополнения различные насадки, которые превратили инструмент в универсальное устройство, с помощью которого можно резать не только древесину, но и другие строительные материалы, например, камень. В статье разберемся с одним вопросом – как распилить бревно на доски при помощи обычной бензопилы.

Специальная насадка

Для распила бревна понадобится специальная насадка в виде металлической рамы, которая двумя болтами соединяется с корпусом бензиновой пилы. Место соединения – болты, закрепляющие рабочий орган (шину) внутри самого инструмента. Гайки необходимо открутить, установить на них раму, накрутить на болты гайки, которые приходят с рамой в комплектации. Они более широкие, что увеличивает площадь прижима, повышает надежность крепежа рамы к корпусу бензопилы.

Такую насадку можно сделать своими руками из профильной трубы. Главное – точность размеров рамы.

Технология распила

Одной рамой-насадкой в процессе распила бревен на доски не обойтись. Потому что для нее нужен упор, особенно, когда пилится верхняя часть бревна с корой. То есть, когда проводится операция превращения бревна в брус. Потребуется дополнительное приспособление, изготовленное из двух досок.

Две доски толщиною 40-50 мм скрепляют между собой, чтобы они оказались в перпендикулярных плоскостях. Приспособление крепят к бревну саморезами, с торцов подпирают дополнительными упорами из тех же досок. При этом крепление производят так, чтобы верхнее ребро вертикальной доски было ниже верхнего края бревна. То есть, расстояние между краями определяет толщину срезаемого горбыля.

Остается установить бензопилу, чтобы одна часть рамы уперлась в поперечно установленную доску. Это и будет опорой. Основная плоскость рамы будет упираться в вертикально установленную часть приспособления.

Бензопила включается, начинается распил бревна вдоль с установленной толщиной реза. Основная задача производителя работ – не перенагружать инструмент давлением рук. Пила, точнее цепь, сама будет резать, ее немного нужно подталкивать. После среза горбыля деревянное устройство демонтируется, бревно поворачивается на 90°, производится монтаж опорной установки, весь процесс реза повторяется.

Внимание! Деревянное устройство используется лишь для среза горбылей.

Как только бревно превратиться в брус, пилить его на доски можно без использования деревянного приспособления. Брус – пиломатериал с прямоугольным сечением, у него четыре внешние ровные поверхности, на которые можно упереть бензопилу с рамой. Просто необходимо раму прижимать к плоскости реза и двигать инструмент вдоль заготовки. На раме есть упорный элемент, расположенный перпендикулярно всей конструкции, смещаемый поперек реза. С его помощью выставляется толщина срезаемой доски.

Чтобы было понятно, как производится распиловка бревна на доски бензопилой с помощью рамной насадки, посмотрите видео ниже.

Другой вариант

Подобных насадок на рынке присутствует большое количество. Все они подходят для распиловки бревен на доски, у всех у них схожая конструкция. Но есть и отличия. На фото ниже показано приспособления для бензопилы, для работы с которой не требуется дополнительных приспособлений или инструментов. По сути, это миниатюрная ручная пилорама, в основе которой лежит бензиновая пила.

Конструкция дополнена направляющими и колесиками, которые перемещаются по поверхности бревна, уменьшая сопротивление. Колесиков две пары, они располагаются с противоположных сторон заготовки. Это удобно, легко, плюс – увеличивается качество срезаемого материала.

Насадка крепится к бензопиле точно так же, как и в предыдущем случае. Основное требование к работе – точно установить пилу, чтобы она оказалась в горизонтальном положении. И хотя косой срез получается то же, удобнее и проще, когда инструмент расположен ровно.

Самодельные насадки

Мастера давно научились многое делать своими руками. В интернете огромное разнообразие рамных конструкций, которые позволяют бензопилой распиливать бревна на доски. Есть простые варианты ручного типа, есть большие комплексы из станины, направляющих, с помощью которых двигается инструмент или поднимается/опускается бревно. Одна из них на видео ниже:

Обратите внимание, что конструкция собрана из металлических профилей, что делает ее надежной и устойчивой. При этом станок (по-другому его назвать просто нельзя) снабжен механическими редукторами, которые упрощают процессы перемещения ствола заготовки и бензопилы. Никаких усилий руками, достаточно покрутить рукоятку от редуктора. При этом толщину досок подгоняют поднятием бревна, а не бензиновым инструментом.

Другой вариант – это насадка, которая помогает делать рез не в горизонтальной плоскости, а в вертикальной. Конструкция простая, но работать с ней сложнее, потому что приходится прикладывать усилия, чтобы удерживать бензопилу. Дополнительно к приспособлению приходится готовить планку из металла или доски, которая крепится к бревну в продольном направлении. Именно на нее упирается рама-насадка, когда проводится распил.

К тому же этот вариант более опасный, потому что срезаемую доску ничего не держит. Она может при падении задеть ногу. Так что необходимо процесс проводить аккуратно. На видео ниже хорошо видно, как работает этот вариант.

Еще одна установка, которую изготовитель назвал кареткой. Для этого была изготовлена вот такая рамная конструкция из профильной трубы и нескольких колесиков, которые придадут устройству некоторую мобильность в плане перемещения вдоль ствола заготовки. Они же являются своеобразными упорами, не позволяющие смещаться бензопиле из стороны в сторону.

Дополнением к каретке используют обычную алюминиевую лестницу, выполняющую роль направляющего элемента. Ее крепят к бревну хомутами на гвозди или саморезы.

Обратите внимание, что ширина лестницы должна совпадать с расстоянием между колесиками каретки, расположенными на разных ее торцах. Лестницу обязательно выставляют в горизонтальной плоскости строительным уровнем. Выравнивают подкладываемыми под нее разной толщины кусками досок.

Приготовленную бензопилу с кареткой устанавливают на лестницу. Включают движок и руками толкают вдоль заготовки, срезая ее верхнюю часть.

Сбоку процесс виден лучше. Здесь видна каретка с колесиками, лестница, лежащее под ней бревно, как проводится процесс среза.

Конструкция приспособления данного типа достаточно сложна. Но из многих самодельных вариантов ручного типа она лучше, удобнее, надежнее. Появилась возможность регулировать высоту реза по горизонтали, устанавливая предварительно лестницу по горизонту.

Обобщение по теме

Как оказалось, обычная бензопила – инструмент универсальный. Если правильно подобрать насадку, то она может заменить большое количество инструментов. Тем более некоторые насадки легко изготовить своими руками, благо их конструкции можно найти в свободном доступе. Интернет просто пестрит вариациями.

При проведении различного рода отделочных и строительных работ требуется выполнять качественный распил древесины, а используемые пиломатериалы можно приобрести на соответствующих лесопилках или изготовить их самостоятельно. В последнем случае вам потребуется пилорама, которая благодаря универсальности своего использования позволяет осуществлять роспуск и последующую обработку древесины. Расскажем вам поподробнее, как сделать пилораму своими руками для ее использования в подсобном хозяйстве.

Популярные разновидности

Если говорить о разновидностях таких конструкций для бытового использования, то можем выделить три типа пилорам:

Поговорим поподробнее о каждом виде таких станков, разберем их преимущества и недостатки. Дисковые

Благодаря простоте своей конструкции такие дисковые пилорамы-самоделки пользуются популярностью у дачников и владельцев частных домов. Их изготовление не представляет особой сложности, при этом можно отметить многофункциональность такого оборудования, которое позволяет осуществлять полную обработку древесины.

Основой такой установки станет дисковая пила, которая на шпинделе или через передаточные шестерни подключена к электрическому двигателю. Циркулярка фиксируется на небольшом столе, позволяя осуществлять качественную распиловку древесины и последующую обработку кромок. Основание такой дисковой пилорамы может быть выполнено из металлопрофиля или дерева. Поверх выполненной станины на болты крепятся металлические пластины, которые будут использоваться в качестве рабочей поверхности. Между двумя металлическими пластинами строго посередине рабочего стола оставляют небольшой зазор в несколько сантиметров, в который в последующем будет установлена используемая пила.

В отверстие между плитами фиксируют вкладыш для диска и дополнительно крепят упорную планку. Помните о том, что пила в выполненной своими руками дисковой пилораме должна располагаться строго посередине. Для повышения безопасности использования такого оборудования следует обустроить импровизированные леса из металлопрофиля или пиломатериалов непосредственно около рабочей зоны пилы.

Вам потребуется лишь закрепить снизу электродвигатель, который может подключаться к режущему инструменту напрямую или через несколько передаточных шестерёнок. В последнем случае имеется возможность изменения скорости вращения пилы, что будет необходимо для обработки различной по своим характеристикам плотности древесины.

Такая самодельная дисковая пилорама позволяет выполнять распил бревен различного размера, на ней может быть изготовлен брус и шпон. Одним из преимуществ данного типа станков является отличное качество распила древесины. Благодаря высокой скорости вращения пилы можно будет получать высококачественную продукцию с ровными срезами и краями.

Ленточные

Пилорама ленточного типа используется как на крупных лесопилках, так и в подсобном хозяйстве при необходимости распиловки бревен на тонкие доски. Отметим, что конструкция такого оборудования не отличается сложностью, поэтому ее вполне по силам будет изготовить самостоятельно, и в последующем домовладелец или дачник сможет выполнять широкий спектр работ, в том числе распиловку и последующую обработку древесины.

Для данной работы вам потребуется следующее.

1. Электродвигатель.
2. Диск пилы.
3. Профильные трубы для выполнения шпал.
4. Шкивы.
5. Швеллеры.
6. Уголки для выполнения рельсовой системы.
7. Трубы различного диаметра и размера.
8. Набор крепежных элементов.
9. Болгарка.
10. Электродрель.
11. Сварочный аппарат.

Первоначально необходимо будет выполнить неподвижную станину, которая по своей форме напоминает перевернутую букву П. Для изготовления каретки используют уголок с размерами 50 на 100 миллиметров и два швеллера. Швеллеры необходимо выбирать с длиной в 8 метров и высотой не меньше 14 сантиметров.

Швеллеры для повышения прочности конструкции можно дополнительно соединить стяжками с шагом крепления в 25 сантиметров. Такие стяжки могут фиксироваться шпильками или болтами нужного размера. Далее производят монтаж стойки, на которую в последующем крепят саму пилораму. Всю конструкцию для повышения прочности укрепляют несколькими раскосами.

На следующем этапе производится сборка переносной тележки. Для ее выполнения используют стальную плиту с толщиной в 40 миллиметров. Движение тележки осуществляется при помощи электродвигателя мощностью около 10 кВт.

К тележке крепят пилу и сбоку устанавливают рукоятку для управления движением мобильной основы пилорамы. Фиксаторы для подвижной части конструкции выполняются из труб с диаметром в 40 миллиметров.

Вам останется лишь установить двигатель и полотно пилы. Используемая мини-пила может подключаться к двигателю ременным приводом или через шестерёнки.

Шинные

Шинная конструкция (логосоль) будет значительно отличаться от привычных нам вариантов пилорам. Основной задачей этой разновидности оборудования является продольная распиловка среднеразмерных бревен, а также изготовление реек и высококачественного шпона. Следует сказать, что в бытовых целях такие шинные пилорамы используются крайне редко, что можно объяснить сложностью их конструкции.

Основа такого станка выполняется из профиля с высотой около 1 метра. Также тут используется полотно от бензопилы, которое перемещается с помощью рельсовой тележки, а привод осуществляется от электромотора. Высота тележки может регулироваться, что позволяет осуществлять качественный распил различных по своей толщине брёвен.

Проще всего выполнить такой станок из бензопилы Урал, которую необходимо прикрепить к станине и выполнить качественное прочное и жесткое основание. Самодельная пилорама из бензопилы, чертежи которой вы с легкостью найдете в интернете, отличается универсальностью в работе и может использоваться для пиления и последующей обработки древесины. Изготовить такое ручное приспособление для бензопилы продольной распиловки своими руками можно, обладая даже минимальным опытом работы со сварочным аппаратом. Нужно лишь будет выполнить основание по имеющимся у вас чертежам и закрепить неподвижно электропилу.

Рекомендации по самостоятельному изготовлению

При самостоятельном изготовлении такой конструкции необходимо будет позаботиться о жесткости выполненного основания, наличии необходимого количества опорных элементов, а само основание должно иметь солидный вес, что позволит обеспечить неподвижность всей конструкции при распиловке бревен. Вам потребуется качественный цепной привод для режущего инструмента и устойчивые колеса, позволяющие подавать брёвна к пиле, что в свою очередь гарантирует ровную линию распила.

Обязательным условием использования таких станков станет наличие защиты рабочей поверхности и самой пилы. Тем самым повышается безопасность использования таких самодельных пилорам, которые позволяют с легкостью осуществлять любую обработку древесины. Качественная защита может быть выполнена из стального листа толщиной в 1−2 миллиметра.

Располагать выполненную своими руками пилораму лучше всего под навесом или внутри сарая, что позволит защитить металлические элементы от коррозии. А вот расположенная под открытым воздухом пилорама уже по прошествии нескольких лет использования потребует соответствующей обработки и покраски, что исключит вероятность появления коррозии. Такая обработка и покраска должна выполняться на регулярной основе.

В качестве заключения можно сказать, что самостоятельное изготовление пилорамы — это сложный и трудоемкий процесс. Каждый для себя должен решить, стоит ли ему тратить свои средства и время на создание такого оборудования. Если же вы все же решились на его самостоятельное изготовление, то помните, что качеству монтажа необходимо уделить должное внимание, так как неправильно собранная конструкция не обеспечивает качественную обработку пиломатериалов и представляет определенную опасность для работающих на ней людей.

видео-инструкция по монтажу своими руками, особенности станков, приспособлений для распиловки бревен, как распилить вдоль ровно, по размерам, цена, фото

Все фото из статьи

Очень часто при проведении различных работ в строительстве возникает потребность в проведении такой операции, как распил дерева на доски. В данном обзоре мы расскажем, каким образом можно организовать рабочий процесс в зависимости от условий и специфики той или иной операции, так как порой нужно распустить только один элемент по длине, а иногда требуется распилить целое бревно или брус.

На фото: специальное оборудование позволяет распускать доску под разными углами, но такие установки есть только у тех, кто занимается деревообработкой профессионально, так как их цена очень высока

Какие критерии следует учитывать при выборе способа распиловки

Все из вариантов, о которых мы расскажем ниже, позволяют справиться с задачей, но каждый из них подходит для определенных условий, поэтому вам нужно заранее определиться с несколькими факторами:

Объем работ	Естественно, если нужно разрезать одну доску, то можно использовать простейшие приспособления, но если предстоит обработать определенный объем, то к выбору способа проведения работ следует подходить более ответственно, так как при неправильном решении вы можете затратить на резку больше времени и сил, чем на все остальные мероприятия
Качество	Иногда этот фактор неважен, но иногда от того, насколько точно и качественно проведена резка, зависит надежность сооружаемой конструкции и привлекательность постройки. Поэтому важно добиться именно того результата, который буде оптимальным именно для вашего объекта и при этом потратить минимум средств
Характер обработки	Естественно, распиловка бревен на доски будет отличаться от работ по распусканию досок и потребует использования совершенно разного оборудования. Также выбор зависит от толщины обрабатываемых элементов
Тип древесины	Не секрет, что у разных пород дерева разная твердость, и распилить ту же сосну намного проще, чем дуб или бук, кроме того, с ростом твердости для проведения одних и тех же работ требуется гораздо большая мощность. Также не стоит забывать и об износе оборудования

Важно!
Иногда самым оптимальным решением может оказаться приобретение готовой доски, особенно если объем работ велик.

Специальный станок для распиловки досок вдоль – идеальное решение для тех, кто выполняет продольную резку постоянно и в больших объемах

Виды используемого оборудования

Мы рассмотрим некоторые варианты проведения работ своими руками и расскажем об используемых приспособлениях, вам предстоит выбрать то решение, которое будет лучшим для вас в той или иной ситуации.

Распиловка доски

Такой вид работ как продольный распил доски по размерам может производиться несколькими способами:

• Если объем работы невелик, то можно использовать ручную ножовку, правда понадобится специальный вариант для продольного пиления, который отличается формой зуба. Инструкция по проведению работ выглядит следующим образом: необходимо с помощью угольника и рулетки провести тщательную разметку, после чего отчертить четкую линию, далее элемент тщательно закрепляется, чтобы в процессе проведения работ доска не двигалась;

Чем больше длина доски – тем сложнее провести процесс качественно

Важно!
При ручной обработке особое внимание уделяйте вертикальному положению режущего полотна, иначе кромки получатся нервными.

• Второй вариант – использование электролобзика для дерева, но он также подходит для небольших объемов работы, при этом и толщина доски ограничена, процесс разметки аналогичен вышеописанному. Работу производить проще, так как не нужно прикладывать физическую силу и следить за вертикальностью резки – подошва в оборудовании обеспечивает соблюдение прямого угла;
• Теперь рассмотрим, как ровно распилить доску вдоль с помощью дисковой пилы, варианта проведения работ два: если края элемента неровные, то предварительно чертится линия, по которой и производится резка (чаще всего так делается с необрезным пиломатериалом), если же один край ровный, то предварительно выставляется упор на определенное расстояние, и вы просто ведете инструмент, прижимая упорную часть к торцу;

При работе делайте все в соответствии с инструкцией по эксплуатации электроинструмента

• Конечно же, самым простым решением вопроса, как распилить доску вдоль, является циркулярная пила, причем могут использоваться как полноценные установки, так и компактные варианты. Такой вариант очень хорошо подходит при резке большого количества элементов под один размер, можно выставить упор или прикрепить его и не тратить время на разметку и фиксацию, кроме того, у этого вида оборудования самая высокая производительность;

Закрепив упор, за соблюдение параметров можно не беспокоиться

Распиловка бревен

Более сложный вариант проведения работ, для которого нужно оборудование мощнее. Конечно, приобретать полноценную пилораму – вариант не самый лучший, поэтому распилка бревен на доски в полевых условиях производится с помощью бензопилы и специального комплекта Тимберджиг.

Расскажем об этой системе подробнее:

• Вам понадобится стандартная бензопила, желательно, чтобы ее мощность была довольно высокой;
• Также необходимо приобретение набора, состоящего из направляющей и упора, он продается с комплектом требуемого крепежа, поэтому никаких дополнительных элементов не потребуется;

Конструкция подходит ко всем стандартным бензопилам

• Далее собирается приспособление для распиловки бревен на доски, для этого в первую очередь делается упор из двух досок, одна из которых торцом прикрепляется к середине другой, получается очень прочный Т-образный элемент, который и будет служить направляющей в процессе проведения работ;
• Бревно кладется на ровное основание, после чего к его торцам прикручиваются упоры, которые делаются из доски, соединенной уголком, важно контролировать их уровень и располагать ровно, от этого зависит качество проведения работ;
• Теперь нужно прикрепить направляющую к упорам, она выставляется по линии будущего реза, при этом следует учесть тот факт, что шина бензопилы будет проходить на 10 мм выше верхнего края направляющей. Фиксация производится с помощью струбцин, которые также идут в комплекте;
• На рамке располагается пила, каркас позволяет ей занимать одинаковое положение в процессе всей работы. Для обеспечения удобства мы рекомендуем после крепления приподнимать бревно так, чтобы бензопила располагалась под углом, так вам будет гораздо удобнее работать. На фото показана конструкция в процессе работы.

Так выглядит система в собранном состоянии

Вывод

Продольная резка дерева – непростой процесс, требующий использования соответствующего оборудования и приспособлений, но если все делать правильно, то результат будет соответствовать самым высоким стандартам. Видео в этой статье расскажет о некоторых из описанных процессов более развернуто и обстоятельно.

Станки для распиловки бревен — Статьи ПК Ижора

Если требуется спилить пару-тройку деревьев, в качестве инструмента подойдёт бензопила или даже обычный ручной инструмент. На производстве, особенно крупном, для распиловки бревен применяются специальные станки.

Распиловка — это продольное деление бревен на пиломатериалы, по одному или целым комплектом. Объем и качество полученных материалов целиком и полностью зависят от правильности раскроя пиловочного сырья. При работах по распиловке бревен используется такое лесопильное оборудование как: лесопильные рамы и пильные станки.

Лесопильные рамы

Лесопильные рамы — это станки для многопильного продольного раскроя бревен и брусьев диаметром 14 – 80 см и длиной 3 – 7 м. Чаще всего такое оборудование устанавливается в лесопильных цехах высокой производительности, а также на временных площадках (при наличии фундамента).

Лесопильные рамы могут быть вертикальными и горизонтальными. Самыми распространенными являются вертикальные пилорамы общего и специального предназначения. Они бывают одно‐ и двухэтажными. Первые менее производительны и применяются на не больших лесопильных заводах. Вторые обладают высокой производительностью и возможностью непрерывной подачи материала.

Пиломатериал в раму подается с помощью рамной тележки с зажимными клещами, а транспортировка готовых материалов осуществляется посредством роликовых конвейеров. Распиловка бревен производится возвратно‐поступательным перемещением по направляющим пильной рамы с закрепленным на ней набором пил.

Круглопильные станки

Круглопильные станки применяются для продольного и поперечного раскроя, распиливания под углом, работы с бревнами, брусьями, досками, горбылем. Станок представляет собой пильную часть с механизмом подачи на металлической раме.

Круглопильные станки классифицируются по числу пил. Однопильные станки оборудованы пилой большого диаметра, которая может распилить бревна диаметром 60 – 70 см. Двухпильные станки оснащены парой пил, которые установлены друг над другом в одной плоскости. Они справляются с бревнами толщиной 90 – 100 см.

Круглопильные станки довольно производительны. Они управляются с помощью ПДУ, который находится у оператора за пределами области вылета опилок и щепы.

Ленточнопильные станки

По схеме подачи бревна, схеме устройства и работе кругло‐ и ленточнопильные станки близки друг другу. Однако ленточнопильные станки дают меньше опилок и отличаются более высокой производительностью.

Ленточнопильные агрегаты используются для смешанного и продольного пиления. Вертикальные ленточнопильные станки способны справляться с бревнами большого диаметра и с материалом, в котором требуется сделать малое число резов.

Такое оборудование может управляться одним человеком. Оператор работает либо вручную, либо в полуавтоматическом режиме, сразу введя в программу все толщины материалов, подлежащих распиливанию.

На однопильном станке бревно фиксируется на тележке с передвижными стойками. Перед станком располагается оборудование для аккумуляции, подвода и вращения бревен, за ним — конвейер для приема готового пиломатериала.

Кроме того, существуют высокопроизводительные линии, состоящие из двух или четырех ленточнопильных станков, на которых производится групповая распилка бревен. При этом производительность увеличивается в полтора раза. Такие линии состоят из накопителя, кантовального механизма, зажимного устройства, конвейера и самих станков.

Фрезеровка и распил

Кроме того, распил бревен осуществляется на фрезернопильных и фрезерно‐брусующих станках, способных заменить собой несколько видов станков. На таком оборудовании из бревна за два перехода сформировывается ступенчатый брус. Далее на пильном узле, расположенном сразу за узлом фрезерования, полученный брус пилится на доски. Использование подобных агрегатов повышает производительность труда почти вдвое. Фрезернопильные станки подходят для материалов диаметром 8 – 24 см, из которого одновременно получают пиломатериалы и технологическую щепу.

Фрезерно-брусующие станки работают по той же технологии. Перед распилом они формируют двух‐ или четырехкантные брусья. Такие станки оснащают цилиндрическими, торцовыми или торцовоконическими фрезами.

Каждая из этих технологий находит применение на производстве, позволяя получать качественные пиломатериалы за максимально короткое время.

Продольная распиловка древесины, брёвен — методы и технология

Древесину можно назвать самым прекрасным материалом для строительства, который создала природа. Однако при этом древесина не только красива, но и капризна. Искусственные материалы обладают однородной структурой, а вот древесина – неоднородной. Во время работы с лесоматериалами к их неоднородности нужно привыкнуть и научиться работать с ней.

Поскольку лесоматериалы состоят из множества волокон, которые расположены вертикально, и гораздо меньшего числа горизонтальных волокон, то мастер должен научиться продумывать распиловку древесины для осуществления качественного распила. В этой статье мы поговорим о продольном распиле.

Продольная распиловка бревен

Бревно представляет собой ствол дерева, с которого удаляются все ветки, сучья, а также верхняя тонка часть кроны. Бревно может использоваться в качестве самостоятельного стройматериала (столбы, сваи, мачты), а также в качестве сырья для производства пиломатериалов.

Распиловку бревна можно реализовать несколькими способами:

• вручную, при помощи пильного инструмента
• при помощи пилорамы
• при помощи деревообрабатывающих станков или специализированных линий.

Стоимость пиломатериалов в значительной мере зависит от толщины бревна и количества отходов производства. Главная задача деревообрабатывающего предприятия заключается в получении качественного продукта при минимальных отходах. Чем лучше мастер раскроит бревно, тем более высокий выход получится качественного материала. Из ровных стволов большого диаметра получаются самые ценные пиломатериалы. Перед началом распиловки необходимо определиться с толщиной получаемых досок. Это также позволит по максимуму использовать имеющийся объем бревна и уменьшить себестоимость. В ходе распиловки бревна на толстый брус образуется меньший объем отходов, а значит, цена конечного продукта зависит от грамотного раскроя.

Для более рационального использования имеющегося сырья и правильной распиловки бревна, в деревообрабатывающей промышленности применяют специальные схемы распиловки, которые дают возможность уменьшить процент отходов и, следовательно, снижается себестоимость конечного продукта. По этой причине перед началом процесса распиловки бревна своими руками, стоит поискать в интернете подобные схемы и детально их изучить.

Для распиловки бревна могут использоваться такие станки продольной распиловки:

• бензопила и простая ручная пила помогает получить небольшое количество пиломатериалов
• пилорама представляет собой устройство, в котором можно распилить бревна и брусья, для чего в пилораме имеются рамные пилы. На подобных устройствах можно распиливать заготовки, диаметр которых составляет от 14 до 80 см и длинной от 3 до 7 метров
• круглопильные станки. В таком устройстве распиловка древесины происходит при помощи дисковой пилы. Станки с одной пилой называют однопильными, с двумя пилами — многопильные. Однопильные устройства используются в небольших цехах и мастерских. Многопильные станки применяют на крупных предприятиях для раскроя большого объема заготовок. На таких устройствах запрещена ручная подача заготовки. Круглопильные станки опасны вероятностью выброса распиливаемого материала и срезков пилой в сторону, противоположную подаче. Поэтому на таких станках управления находится вне зоны возможного вылета материала. Помимо этого круглопильные станки имеют расклинивающие ножи и особые механизмы, которые предназначены для удержания материала от выброса
• ленточнопильные станки применяют для распила бревен, при этом ленточное полотно надето на шкивы. Они позволяют осуществлять продольный и смешанный распил древесины, а также разных древесных материалов. Такое оборудование используется в столярных цехах, мастерских и характеризуется большим вылетом рамы, существенной высотой реза при малых габаритах
• линии по распиловке бревен позволяют получить высокое качество поверхности конечного продукта, точные линии, а также высокую производительность. Они применяются на крупных предприятиях.

Для получения качественного продукта необходимо использовать хорошее сырье. Если в ходе распиловки использовать бревна нужных и правильных габаритов, то и можно создать из них высококачественные материалы.

Наилучшие материалы получаются из свежесрубленной древесины. Из сучковатого и изогнутого ствола очень сложно получить хорошие пиломатериалы. Поэтому перед распиловкой обязательно нужно осуществить сортировку бревен согласно их качественным особенностям, и только после этого использовать оборудование для распиловки лесоматериалов.

Абсолютно круглых бревен не существует, по этой причине принято считать, что у бревна имеется 4-и грани, каждая из которых состоит из четверти окружности и занимает его полную длину. Ни одна из этих граней не находит на другую. Существует понятие «чистой грани», чем она выше, тем более ценна древесина. Эта грань не имеет никаких изъянов, к примеру, трещин, рубцов, сучьев, сколов, гнили.

На российских лесопильных предприятиях для продольной распиловки бревен чаще всего используют лесопильные рамы. Тем не менее, в мировой практике существует тенденция к применению станков на базе сдвоенных и счетверенных ленточнопильных устройств, которые характеризуются высокой производительностью.

Выход досок при распиловке круглого леса

Диаметр, см	Выход высших сортов, %
12 — 16	выход первого сорта 40 %
18 — 22	в среднем 50 %
24 — 26	около 50 %
28 — 40	брусовой лес, при производстве бруса можно получить показатели около 70 %
42 — 60	около 60 — 70 %

Продольная распиловка. Особенности

Продольный распил осуществляется вдоль роста волокон. В ходе такого пиления затрачивается намного больше энергии, станок нагревается намного быстрее, чем в случае поперечного распила. Тем не менее, такие затраты полностью компенсируются тем, что поверхность пиломатериалов при продольном распиле получается гладкая. А вот в случае поперечного распила поверхность бывает шероховатой и даже со сколами.

Фактически, продольный распил схож с расколом колодок топором, при котором лезвие-клин расщепляет волокна, соединенные лигнином, что облегчает дальнейшее расщепление. В ходе продольного распила лесоматериалов или ДСП режущая поверхность инструмента разрывает лигнин, после чего режущими движениями разрезает волокна.

Часто во время продольной распиловки выявляется внутреннее напряжение в пиломатериале, вызванное неравномерной усушкой волокон, которые сжимаются или наоборот растягиваются, зажимаются окружающими волокнами и находятся в таком положении, пока не начинается распиловка.

Во время реализации продольного распила возникает существенная проблема. Она заключается в том, что края распиленной доски могут сомкнуться. Но этой проблемы можно избежать. Не стоит осуществлять распил досок, которые имеют неравномерно распределенные годовые кольца, то есть внешний вид, которых говорит о неправильной сушке. Не подходят для продольной распиловки и пиломатериалы, которые имеют трещины.

Продольная распиловка древесины должна осуществляться с запасом на высвобождение внутреннего напряжения. Такой вариант дает возможность в будущем при помощи строгания или выпиливания, избавиться от изъянов. Не забывайте, что диски, применяемые для распила, должны быть острые и чистые, по возможности новые.

Процесс продольной распиловки

При помощи продольного распила можно получить доски, бруски и брусья. Доски – это пиломатериалы, имеющие толщину до 45 мм, если толщина более 45 мм – получаются бруски и брусья. Доски могут иметь ширину от 80 до 250 мм, а брусья — от 130 до 250 мм. По окончанию продольной распиловки бревна деловые пиломатериалы делят на бруски квадратного сечения, доски одной ширины по всей длине бревна толщиной от 30 мм, а также тес — тонкие доски, толщина которых не превышает 20 — 25 мм.

Пластины изготавливают в ходе продольного распила бревен на две половины, а четвертины — на четыре части. Доски создают в результате распила по нескольким параллельным друг к другу плоскостям. Бруски – это результат продольного распила досок. Ширина бруска не должна быть больше его двойной толщины. Горбыль представляет собой срезанную боковую часть бревна.

Начальный этап распила называют первичным роспуском, его выполняют на головном станке. Бревно движется в обоих направлениях через головной станок с помощью подвижной тележки, которая способна осуществлять поворот заготовки для реализации его оптимальной схемы распиловки.

Сегодня очень часто на лесопильных предприятиях применяются лазеры и рентгеновские лучи в качестве устройств для получения изображения и линии реза. Применяют их для того, чтобы оптимизировать применение древесины.

Со склада бревна при помощи башенного или другого крана подаются в резервуар с водой, а из него — в лесопильный цех, где осуществляется продольная распиловка заготовок. По окончанию распила следует этап сортировки, после чего откалиброванный и пригодный пиломатериал режут по длине требуемых заготовок, кладут на тележки или в вагонетки и перевозят в сушильный цех или камеру для просушки.

В процессе продольной распиловки бревен на лесопильной раме образуются опилки кубовидной формы различного размера — от крупных частиц (7 мм) до пылевидных. Изделия из таких опилок отличаются повышенными водопоглощающими свойствами, а также впитываемостью связующих веществ, потому что характеристики этих свойств вдоль волокон выше, чем поперек.

Superb станок для резки досок для широкого применения

Инвестиции в выдающееся. Станок для резки досок на Alibaba.com значительно повышает производительность резки, изменения формы и обработки древесины и других материалов, таких как металлы. Они делают эти процессы и экономят время, что жизненно важно для любого бизнеса или личной эффективности. Эти наивысшие оценки созданы для того, чтобы заботиться о разных покупателях с разными потребностями резки и обработки. Станок для резки досок доступен в чрезвычайно широком ассортименте, который включает уникальные изделия, подходящие для различных областей применения.

Для обеспечения наилучшего пользовательского опыта и обслуживания эти. Станок для резки досок изготовлен из невероятно прочных материалов, соединенных вместе с помощью креативного дизайна. Это делает их очень прочными, обеспечивая при этом отличные характеристики. Поскольку они включают в себя передовые технологические изобретения, они превосходно энергоэффективны. Они потребляют умеренно меньшее количество электроэнергии по сравнению с другими машинами, предназначенными для той же цели. Таким образом, они позволяют своим пользователям экономить значительные суммы денег на счетах за электроэнергию.

Самый высокий рейтинг. Станок для резки досок на Alibaba.com безопасен в работе, потому что он имеет дополнительные функции безопасности, которые защищают оператора от травм. Их справедливые ценники и щедрые скидки гарантируют, что их легко приобрести, а низкий уровень поломок и легкодоступные запасные части делают их простыми в обслуживании. Их упругие компоненты устойчивы к механическим воздействиям, с которыми они сталкиваются при нормальной работе, что делает их популярными среди многих пользователей.

Путем навигации по Alibaba.com, перспективные покупатели попадутся на глаза блестящим. картонарезной станок опции. Правильный выбор гарантирует, что покупатели получат максимальную отдачу от своих денег. Покупки через веб-сайт очень полезны, потому что покупатели получают товары высшего качества, экономя при этом деньги и время.

Превосходный станок для резки древесных плит для широкого применения

Инвестиции в выдающееся. Станок для резки древесных плит на Alibaba.com значительно повышает производительность резки, изменения формы и обработки древесины и других материалов, таких как металлы.Они делают эти процессы и экономят время, что жизненно важно для любого бизнеса или личной эффективности. Эти наивысшие оценки созданы для того, чтобы заботиться о разных покупателях с разными потребностями резки и обработки. Станок для резки древесных плит представлен в чрезвычайно широком ассортименте, который включает уникальные изделия, подходящие для различных областей применения.

Для обеспечения наилучшего пользовательского опыта и обслуживания эти. Станок для резки древесных плит изготовлен из невероятно прочных материалов, соединенных вместе креативным дизайном.Это делает их очень прочными, обеспечивая при этом отличные характеристики. Поскольку они включают в себя передовые технологические изобретения, они превосходно энергоэффективны. Они потребляют умеренно меньшее количество электроэнергии по сравнению с другими машинами, предназначенными для той же цели. Таким образом, они позволяют своим пользователям экономить значительные суммы денег на счетах за электроэнергию.

Самый высокий рейтинг. Станок для резки древесных плит на Alibaba.com безопасен в работе, потому что он имеет дополнительные функции безопасности, которые защищают оператора от травм.Их справедливые ценники и щедрые скидки гарантируют, что их легко приобрести, а низкий уровень поломок и легкодоступные запасные части делают их простыми в обслуживании. Их упругие компоненты устойчивы к механическим воздействиям, с которыми они сталкиваются при нормальной работе, что делает их популярными среди многих пользователей.

Путешествуя по Alibaba.com, потенциальные покупатели найдут выдающихся покупателей. станок для резки древесных плит опции. Правильный выбор гарантирует, что покупатели получат максимальную отдачу от своих денег.Покупки через веб-сайт очень полезны, потому что покупатели получают товары высшего качества, экономя при этом деньги и время.

Perfect Laser 300w 400w Станок для лазерной резки деревянных панелей для упаковочной промышленности

Perfect Laser — всемирно известные производители станков для лазерной резки высечки.

Идеальная машина для лазерной высечки специализируется на высечке высечки толщиной до 20-25 мм, с высокой эффективностью, отличным качеством, низкими эксплуатационными расходами и низкими эксплуатационными расходами, широко применяется для упаковки и рекламы.Мы предлагаем вам на выбор станки для лазерной резки мощностью 300 Вт и станки для лазерной резки мощностью 400 Вт.

1. Принять автоматическую систему слежения и фокусировки, которая может автоматически определять расстояние от режущей головки до поверхности штампованной доски и регулировать расстояние фокусировки для обеспечения хорошего качества резки.

2. Машина для высечки также может быть названа машиной для резки фанеры. Она предназначена для установки 2 шт. Китайских высококачественных лазерных трубок с CO2 мощностью 150 Вт, ватт составляет 1/10 большей мощности для резки, низкое потребление энергии.

3. Усовершенствованная технология коаксиальной резки с двумя лазерными головками, благодаря которой станок для резки фанеры может резать обе стороны штампованной плиты на одной оси, что повышает эффективность всего процесса.

4. Импортированная из Германии штанга шарико-винтовой передачи и линейная направляющая из Тайваня, согласованный с точным 2D рабочим столом обеспечивает высокую стабильность производительности резки.

5. Закалка термообработанной станины токарного станка, которую нелегко деформировать.

6. Толщина пресс-картона 15 мм, 18 мм, 20 мм, 25 мм может быть отрезана произвольной ширины с помощью станка для резки фанеры, например 0.45, 0,71, 1,05, 1,42 и т. Д. Проп равномерный, однородный от верхнего шва до низа. После включения машина может работать без ожидания.

7. Лазерная резка деревянных высекальных панелей непосредственно с использованием сжатого воздуха, и станку для резки фанеры не нужно покупать какой-либо другой неактивный газ, что значительно снизило эксплуатационные расходы пользователей.

8. Используйте профессиональное программное обеспечение, которое специально разработано для высекальных машин, с высокой совместимостью, поддерживает любую компьютерную операционную систему.

9. Простота в эксплуатации, стабильная производительность и применимость для неметаллической промышленности.

Станок для резки фанеры в основном используется для резки высечки толщиной 20-15 мм. Его также можно использовать для резки МДФ, резки дерева, резки бамбука, резки фанеры, резки акрила, резки стекла, пластика, резки плит ПВХ, резки оргстекла и т. Д. Резки материалов.

Промышленность применения: высекальная машина может использоваться в упаковке, рекламе, ремеслах и других отраслях промышленности.

Станок для резки фанеры также может называться высекальным станком, высечным деревом, станком для резки фанеры, станком для лазерной резки 300 Вт, станком для лазерной резки 400 Вт.

(PDF) Значения относительного пропила и отклонения при распиловке для некоторых пил для древесины твердых пород

получены путем умножения общего варианта распиловки в 1,645 раза на

, как описано Брауном (3).

Значения потерь древесины на одну линию пиления для шести станков

приведены в таблице 1. На рисунке 5 показаны результаты разделения средних

методом LSD.Ленточнопильный станок

с потерей древесины на одну линию пилы 0,206

дюйма показал самые низкие потери древесины на линию пилы

среди всех типов машин. Этот станок имел самую низкую ширину пропила

, но был третьим по величине общего варианта распиловки.

Тот факт, что этот станок имел более высокий общий объем распиловки

Вариант

, не отменял преимущества в низкой потере древесины

на каждую пильную линию, полученную благодаря узкой ширине пропила. Ленточная пила

является выдающимся исполнителем с точки зрения потерь древесины на

на каждую линию пиления и составляет более 1/32 дюйма

(0.034 дюйма) ниже по этому показателю, чем машина со следующим наибольшим значением

. Ленточная головная рама, вертикальная ленточная резка

и перекладина с двойной оправкой

существенно не отличались друг от друга по потерям древесины на линию пиления

со значениями 0,240, 0,257 и 0,268 дюйма,

соответственно. Здесь мы снова видим преимущество, которое дает ленточнопильный станок с нижним пропилом

для минимизации потерь древесины

на одну ленточную пилу. Относительно высокие значения общей вариации пропила

для вертикальной ленточно-делительной ленточной пилы и ленточно-делительной стойки

в значительной степени компенсировались небольшой шириной пропила

, и поэтому эти станки работали с модер-

, потери древесины на каждую линию пиления.

У одинарной бригады валковидной пилы на

самые высокие потери древесины на лесопильную линию среди всех типов машин

, за исключением круглой головной рамы. Большая ширина пропила была основным фактором, отличающим пилораму с одинарной оправкой

от двойной пилы с двумя оправками. Одиночная оправка

имела значительно более широкий (0,023 дюйма) пропил, чем двойная оправка

. Повторная пила с одинарной оправкой была немного выше на

по общему разбросу пиления (0.006 дюймов), но

существенно не различались. Эти относительные значения указывают на то, что

выбор одинарной или двойной бригадной пилы для разбивки бруса

может быть дорогостоящим с точки зрения потери древесины. Значительно более

Требуется больше древесного волокна на 1/32 дюйма (0,043 дюйма) для производства картона

.

Комбинация факторов значительно большей ширины пропила

и относительно высокой общей вариации пиления привела к тому, что

круглая головная рама имела значительно самые высокие потери древесины

на каждую линию пиления (0.37 1 дюйм). Круглая головная опора

требовала на 0,131 дюйма больше древесного волокна на каждую пильную линию, чем ленточная головная опора

, машина, которая выполняет те же функции

для разбивки бревен. Эти относительные значения указывают на то, что выбор между круглой головной опорой

, которую легче обслуживать, и ленточной головной опорой

, которая требует более высоких затрат на техническое обслуживание, должен быть тщательно рассмотрен лесопилом твердых пород древесины.

Резюме

Круглая головная рама, для которой требуется жесткая пила —

полотно для стабилизации, имела значительно большую ширину пропила

среди всех типов машин.По сравнению с ленточной головкой

, круглая головная опора имела пропил

на 0,120 дюйма шире. Эквивалентные значения вариации пиления внутри доски

показали, что очень разные типы лезвий этих двух станков

обладают одинаковой стабильностью.

Двойные и одинарные ленточнопильные станки с оправкой

имели значительно самую большую ширину пропила среди таких ленточнопильных станков. Ленточная пила

38

Пильные полотна

в ленточнопильных станках имеют гораздо более узкую ширину пропила

по сравнению с пильными полотнами малого диаметра

.Большая ширина пропила для многопильного станка с одинарной оправкой

по сравнению с двойной оправкой была отнесена к

из-за необходимости использования одинарной оправки для более глубоких пропилов.

Вариант распиловки внутри доски был эквивалентен для

двойных и одинарных реверсивных пил, что указывает на

, что увеличенная ширина пропила одинарной оправки

стабилизировала пильное полотно при более глубоких пропилах.

значительно превосходит вариативность пиления внутри доски —

двойных и одинарных оправочных станков составило

, что объясняется их большой шириной пропила и типом подачи.

Кормовые заводы, обрабатывающие плоские бруски на валках,

также показали лучшие результаты на лесопилке хвойных пород

. Машины с полотнами ленточной пилы попали в группу

с наиболее высокой вариацией внутри доски —

. Это характеристика ленточных пил

без высоких нагрузок.

Вариация между дощатым распилом была низкой для двухрядных и одинарных оправочных станков

, предположительно из-за

их пил с предварительной настройкой.Ленточнопильный станок

также показал хорошие характеристики межпилового распила —

человек, потому что настройки этого станка часто не сбрасываются между последующими пропилами. Вертикальная ленточная пила

ter унаследована от других станков

и добавляет свою собственную вариацию, чтобы стать станком

со вторым по величине вариантом между дощатыми пилами —

.

Пильные станки с наименьшим общим распилом

Вариант

— это те, которые использовали дисковые пилы малого диаметра

с относительно большой шириной пропила, а

подавали брус с плоской поверхностью мимо предварительно установленных пил.

Из-за малой ширины пропила ленточнопильный станок

показал лучшие результаты с точки зрения потерь древесины на линию пропила

. Узкая ширина пропила позволила ленточной пиле ma-

зубьев, как головных, так и поперечных пил, распиливать с относительно низкими потерями древесины на каждую линию пилы. Большая ширина пропила, необходимая, по-видимому, для стабилизации круглой головной стойки и

однобалочной пилы с одной оправкой, привела к тому, что эти станки имели

самых высоких потерь древесины на пильной линии.

1.

2.

3.

4.

5.

6.

7.

8.

9.

Цитированная литература

Allen, R.E. 1973. Высоконадежный / тонкий пропил. Модем лесопильный тех-

ник.

В:

Proc. Первая лесопилка. Miller Freeman Publ., San

Francisco, Calif. 312 стр.

Aune, J.E. and E.L. Лефевр. 1975. Системы лесопилки мелкого бревна

в Западной Канаде.Информация. Репт. ВП-Х-141. Канадский лес

Serv., Western Forest Prod. Lab., Ванкувер, Британская Колумбия, Канада. 59 стр.

Браун, Т. Д. 1982. Контроль качества в производстве пиломатериалов.

Miller Freeman Publ., Сан-Франциско, Калифорния. 288 стр.

Calvert, W.W. и Дж. Джонстон. 1967. Испытания показали, что у пиломатериалов на

улавливание стружки выше на ленте, чем у циркулярных пил. Лесозаготовитель и переработчик древесины Northern

. Ноябрь. С. 23–27.

Клапп, В.В. 1982. Восстановление пиломатериалов: какова производительность вашего комбината

? Forest Ind.Журнал. Маршировать. п. 26.

Доби Дж. 1975. Практика восстановления пиломатериалов в Британской Колумбии

прибрежных лесопильных завода. Информация. Репт. V6T 1X2. Канадская лесная служба,

Вестерн Форест Прод. Lab., Ванкувер, Британская Колумбия, Канада. 29 с.

Freund, R.J. и R.C. Литтел. SAS для линейных моделей. 1981. SAS

Institute, Inc., Кэри, Северная Каролина 231 стр.

Johnston, J.S. и А. Сен-Лоран. 1978. Точность пиления на

лесопильных заводах Восточной Канады. Канадский департамент окружающей среды., Восточная

Форест Прод. Лаборатория OPX 216E. 12 стр.

Кирбах, Э. 1974. Обзор технологии пиления в Западной

Канаде. Информация. Репт. ВП-Х-124. Может. Лесная служба, Западная

Лесной пр-д. Lab., Ванкувер, Б.С., Канада. 29 стр.

ФЕВРАЛЬ 1992

Значения относительного пропила и отклонения распиловки для некоторых пиломатериалов лиственных пород

Лесная служба США
Уход за землей и обслуживание людей

Министерство сельского хозяйства США

1. Значения относительного пропила и отклонения при распиловке для некоторых пил для лиственных пород

   Автор (ы): Philip H.Стил; Майкл В. Уэйд; Стивен Х. Буллард; Филип А. Араман
   Дата: 1992
   Источник: Forest Products Journal. 42 (2): 33-39.
   Серия публикаций: Научный журнал (JRNL)
   PDF: Скачать публикацию (72 КБ)

   Описание Информация об эффективности преобразования пильных станков важна для тех, кто занимается управлением, техническим обслуживанием и проектированием лесопильных заводов. Имеется мало информации о конверсионных характеристиках пилорамы для древесины твердых пород.Это исследование, основанное на 266 исследованиях 6 типов станков, обеспечивает анализ характеристик станков, таких как ширина пропила, вариации внутри доски, между досками и общее количество распилов, а также потери древесины на каждую линию пиления. Было обнаружено, что эффективность преобразования станка объясняется типом питателя и набора, а также толщиной и типом пильного полотна. Этот анализ характеристик станка дает информацию для рационального выбора пилорамы для лесопильных заводов.
   Примечания к публикации
   • Вы можете отправить электронное письмо по адресу pubrequest @ fs.fed.us, чтобы запросить бумажную копию этой публикации.
   • (укажите именно , какую публикацию вы запрашиваете, и свой почтовый адрес.)
   • Мы рекомендуем вам также распечатать эту страницу и приложить ее к распечатке статьи, чтобы сохранить полную информацию о цитировании.
   • Эта статья была написана и подготовлена ​​служащими правительства США в официальное время и поэтому находится в открытом доступе.
   Цитирование Стил, Филип Х.; Уэйд, Майкл В .; Буллард, Стивен Х .; Араман, Филип А. 1992. Значения относительного пропила и вариации распиловки для некоторых пил для лиственных пород. Журнал «Лесные товары». 42 (2): 33-39.
   Связанный поиск

   ---

   XML: Просмотр XML

Показать больше

Показать меньше

https://www.fs.usda.gov/treesearch/pubs/260

Globe Machine | Оборудование для производства МДФ и ДСП

Оборудование для производства МДФ и ДСП

Продавец Globe

Детекторы выдувания *

Прерыватели досок

Компьютерные сети

Конвейеры —

Ленточные конвейеры

Цепные конвейеры

Роликовые конвейеры —

Гравитационные конвейеры

Роликовые конвейеры с приводом

Лотковые конвейеры

Кулеров —

Горизонтальные охладители с калиткой

Ротационные охладители

Вертикальные охладители

Системы обложек

Кормушки —

Питатели Neg-Air

Грабли

Вакуумные питатели

Толщиномеры *

кабанов *

Маркеры для струйной печати *

Лазерные накладки

Llft столы

Токарщики панелей

Шлифовальные станки *

Пилы —

Обрезные пилы 1-го прохода

Обрезные пилы 2-го прохода

Многопильные станки

Летающие отрезные пилы

Книжные / балочные пилы *

Пилы для предварительной обрезки

Шафлеры

Строители стека

Извлечение хранилища стека

Системы

Стеклообрабатывающие станки

Штабелеры —

Аварийные штабелеры

Укладчики отметок

Укладчики выбора

Трафаретные машины

Ремешки *

Транспортные тележки

обертки *

* Комплексные поставки от других производителей

Глоссарий по лесопильной и лесной промышленности

Лесопилки и лесозаготовительные компании используют ряд отраслевых терминов, которые новичкам могут показаться чуждыми.Любой, кто работает в отрасли производства пиломатериалов, должен ознакомиться с терминологией, чтобы закрыть пробелы в общении и избежать угроз безопасности.

Несмотря на то, что необходимо изучить множество терминов, связанных с пиломатериалами, неплохо было бы с чего-нибудь начать. Пусть эта последняя глава станет словарём для начинающих лесопилок. Если вы хотите узнать больше, позвоните нам по телефону 1-800-233-1969.

Что такое лесопильный завод?

В нескольких источниках есть разные определения косяка.Например, OSHA определяет брус как бревно, перекрытое с одной или нескольких сторон. Министерство сельского хозяйства определяет брус как бревно, квадратное с двух или более сторон. Другие используют термин «косяк» для обозначения бревна в квадрате.

В целом брус — это распиленный бревно, которое отправляют на другую машину для дополнительной обработки или продают как большую плиту для использования в качестве строительного бревна. Лесопильный завод занимается распиловкой бревен для формирования брусьев для дальнейшего производства. Головная пила — это машина, используемая для превращения бревен в брусья.

Как называется рабочий лесопилки?

Рабочие лесопиления могут иметь несколько титулов, например, наладчики, операторы и участники тендеров. Их также можно назвать пильщиками, рабочими лесопилок, рабочими лесопильных заводов, рабочими лесопильных заводов, деревообработчиками или рабочими деревообработки.

Как называется первая обрезка бревна?

Первый распил бревна над пнем называется бревном встык или бревном встык. Отрезание стыка — это отрезание куска бревна из-за дефекта.Большая часть ценности дерева находится в бревне.

Как называется штабель пиломатериалов?

Единица пиломатериалов называется упаковкой. Другой термин для обозначения штабеля пиломатериалов — это загрузка, который относится к штабелю, который был обработан в сухой печи. В противном случае штабель пиломатериалов называется просто штабелем.

Прочие термины для лесопильных предприятий, которые необходимо знать

Владеете ли вы лесным участком или лесопилкой, работаете на лесопилке или просто интересуетесь процессом производства древесины, вы, вероятно, встретите следующие отраслевые термины.Хотя следующий список не является исчерпывающим, он включает некоторые основные слова, которые стоит знать:

• Покрытосеменные: Цветущие семенные растения, включая все лиственные породы.
• Годовые кольца: Годичные кольца древесины, каждое из которых представляет один вегетационный период.
• Ленточная пила: Пила с непрерывным полотном, дающая меньший пропил, чем циркулярная пила.
• Окорочный барабан: Большой барабан, используемый для удаления коры с бревен абразивным действием.
• Связующее: Материал, например веревка или цепь, используемый для связывания грузов.
• Биомасса: Термин, используемый для описания древесного материала, который может включать лозу, траву и кустарники, на одном участке.
• Доска: Изделие из дерева, полученное из дерева, которое имеет добавленную стоимость. Обычно доски имеют толщину не менее 1 дюйма и ширину 2 дюйма для мягких пород древесины и менее 2 дюймов в толщину и не менее 2 дюймов в ширину для твердых пород дерева.
• Подошва для доски: Доска из пиломатериалов длиной 12 дюймов, шириной 12 дюймов и толщиной 1 дюйм.
• Боле: Главный ствол дерева.
• Болт: Короткая часть стержня, обычно размером 4 фута.
• Растачивание : начало пропила в центре бревна.
• Buck: Для разрезания бревна на более короткие части.
• Стружка: Небольшие куски дерева, рубленные из бревна.
• Циркулярная пила: Традиционная круглая пила, используемая для обработки бревен в пиломатериалы или другие изделия из дерева.
• Поперечный распил: Для распиловки древесины поперек волокон.Дисковая пила часто используется для торцовки.
• Окорочный станок: Машина для удаления коры с бревен.
• Диффузно-пористый: Термин, используемый для описания твердых пород древесины с равномерно распределенными порами одинакового размера.
• Сушильная камера: Закрытая камера с регулируемой температурой и влажностью, используемая для снижения содержания влаги в древесине.
• Edgewise: Установка бруска на самую узкую сторону так, чтобы его глубина была больше ширины.
• Подача: Расстояние, на которое бревно подается пильным станком в единицу времени.
• Flatwise: Укладывайте дерево так, чтобы его ширина была больше глубины.
• Flitch: Двусторонняя заготовка, вырезанная из бревна, которая обычно подвергается дальнейшей обработке.
• Оценка: Оценка качества изделий из дерева.
• Марка изделия: Маркировка на изделии из дерева, обозначающая марку изделия.
• Зерно: Направление волокон по длине доски или бревна.
• Зеленый: Термин, используемый для описания древесины, которая не была высушена. Пиломатериалы хвойных пород с влажностью выше 19% считаются зелеными.
• Gymnosperm: Вид растений с голыми семенами, также известный как хвойные деревья.
• Головной станок: Оборудование, используемое для обработки бревен на брусья и брус.
• Шелуха: Каркас головной пилы на круглом стане.
• пропил: Ширина древесины, удаленной в процессе резки.
• Погрузчик: Машина, используемая для перемещения бревен или пиломатериалов на транспортное средство.
• Бревно: Дерево, разрезанное на отрезки длиной не менее 8 футов.
• Палуба для бревен: Платформа на лесопилке, где бревна хранятся до тех пор, пока их не распилит.
• Склад бревен: Помещение, расположенное рядом с лесопилкой, используется для хранения или сортировки бревен.
• Пиломатериалы: Древесина, прошедшая обработку.
• Рубанок: Станок, использующий вращающиеся ножи для получения гладкой деревянной поверхности.
• Пористость: Интенсивность пор в древесине твердых пород.
• Quartersawn: Пиломатериал, распиленный по годичным кольцам.
• Продольная резка: Распил, сделанный в том же направлении, что и текстура древесины.
• Направляющая пилы: Устройство, используемое для стабилизации циркулярной или ленточной пилы.
• Линия пилы: Видимая отметка в месте распила древесины.
• Завод по вторичной обработке: Предприятие, которое производит изделия из дерева, такие как мебель, после того, как древесина была изготовлена ​​на предприятии по первичной обработке.
• Shake: Разделение древесных волокон вдоль волокон или между годичными кольцами.
• Древесина: Лес на корню из деревьев, которые можно использовать для обработки.
• Древесина: Обычно относится к бревнам или брусам, используемым в строительстве.
• Верхняя пила: Верхняя из двух циркулярных пил на головной установке.
• Обработанная древесина: Древесина, подвергнутая химическому консервированию.
• Шпон: Тонкие листы дерева, которые можно использовать в мебели или фанере.

Лесопильная промышленность связана с широким кругом вопросов, от биологии до инженерии, поэтому может быть сложно знать все это. Изучение некоторых терминов может помочь в обеспечении точности общения и минимизировать путаницу между рабочими, владельцами лесопилок и клиентами.

.
