Пробивной станок

ПАО “Кувандыкский завод «Долина» является лидером по производству кузнечно-прессового оборудования. На каждом втором предприятии России в сфере металлообработки установлено оборудование нашего производства.

Описание дыропробивного станка
Дыропробивной станок предназначен для холодной обработки металла давлением, которое на станках нашего производство создается при помощи кривошипно-шатунного механизма.
С их помощью можно пробивать отверстия, выполнять штамповку, вырубку, неглубокую вытяжку в листовом, полосном, прокатном, фасонном металле, а также в профильной трубе. Отверстия могут иметь прямоугольную, круглую и овальную форму. В дальнейшей обработке краев отверстия нет необходимости: форма режущей кромки позволяет избавиться от этой операции в технологическом процессе.
Размеры станков достаточно компактны, чтобы использовать их не только на производствах, но в ремонтных мастерских. Для удобства эксплуатации производятся ручные дыропробивные станки и станки с электроприводами для промышленного использования.


Принцип действия пробивного станка

Небольшое усилие на рычажном ручном станке или при нажатии на педаль в механическом прессе усиливается  с помощью шатунного механизма и передается подвижному пуансону, который создает давление на заготовку относительно неподвижной матрицы детали. После пробивки отверстия пуансон поднимается в исходное положение.
Вы можете приобрести ручные или механические станки производства Кувандыкского завода «Долина».

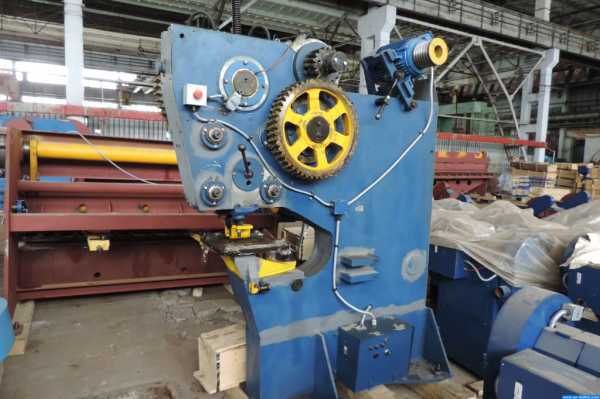

Механические пробивные станки

Модельный ряд механических станков состоит из 3 видов:



Все виды станков являются вертикальными. Механический пробивной станок используется для массового производства, а также для работы с металлом большой толщины. Максимальная толщина листа, допустимая для пробивания отверстий на механических станках: 32 мм. Максимальный диаметр: 42 мм. Эти характеристики зависят от мощности пресса. Так, модель станка КБ1916  создаёт номинальное усилие пресса 630 кН, тогда как модель КБ 1932 создаёт рабочее усилие пресса 1600 кН. Более детально технические характеристики прессов можно уточнить у менеджеров предприятия.

Ручные пробивные станки
Ручные модели представлены двумя моделями:


Модель пресса ручного КО915.01 предназначенную для работы с медным прокатом.

С помощью ручных прессов можно пробивать отверстия различных диаметров: 40 мм, 16 мм и 10 мм, а толщина металла, которая может применяться для этих прессов может варьироваться от 1 мм до 4 мм. Это возможно благодаря специально разработанной конструкции ручных прессов. Усилие на рукоятке при этом составляет не более 0,35 кН, тогда как номинальное усилие составляет до 106 кН.

Преимущества дыропробивных станков производства завода «Долина»:

  • обработанные края полученных отверстий получаются без зазубрин;
  • простота эксплуатации;
  • пониженный уровень шума при работе;
  • небольшие габариты;
  • постгарантийное обслуживание;
  • высокое качество производства.


Завод является предприятием полного цикла, то есть оборудование разрабатывается, изготавливается подетально, собирается в единое целое и проходит испытательную проверку. Именно производство полного цикла позволяет усовершенствовать производимое оборудование. Все изделия сертифицированы и прошли патентирование производственных механизмов согласно законодательству Российской Федерации. Мы отвечаем за качество нашей продукции!

ao-dolina.com

Прессы для пробивки отверстий в металле от производителя завода Долина

Прессы для пробивки отверстий

Кувандыкский завод «Долина» производит станки высокого качества. Оборудование отличается точностью, надежностью и функциональностью. Все станки поставляются в разных модификациях, для решения любых задач по работе с металлом. Прессы для пробивки отверстий одна из вариаций станков предприятия. Они созданы согласно стандартам качества. Станки подвергались испытаниям и проверены на практике. Завод также выполняет работы по созданию и проектированию различного оборудования для отраслей:

  • Строительство;
  • Промышленность;
  • Сельское хозяйство.



Практика использования и характеристики

Машиностроение нуждается в технологических операциях высокой точности. Их выполнение требует использование современного, многофункционального и продуктивного оборудования. К ряду востребованных задач относится пробивка отверстий различного размера и формы в металле. Автоматическое выполнение подобных задач влияет положительно на продуктивность работы и повышает количество готовых изделий на выходе.

Прессы для пробивки по металлу являются специализированным оборудованием. Их функционал расширенный и включает целый ряд отдельных операций:

  • Пробивка разного диаметра, размера и конфигурации;
  • Вырубка деталей сложной формы;
  • Штамповка;
  • Неглубокая вытяжка;
  • Калибровка подшипников.



Прессы для пробивки отверстий могут быть применены в серийном и единичном производстве. Основной плюс пресса заключается в возможности создавать идеальные отверстия, без необходимости дополнительной обработки. Наравне с высокой производительностью и простой эксплуатации, эти свойства создают высокий спрос на продукцию Кувандыкского завода.

Исключение предварительного нагрева позволяет снизить стоимость технологических процессов. К ряду других преимуществ относятся:

  • Низкий уровень шума;
  • Возможность эксплуатации при минусовой температуре;
  • Надежность и долговечность;
  • Предназначение для интенсивного непрерывного производственного процесса.



Выбор и приобретение

Кувандыкский завод «Долина» предлагает богатый ассортимент прессов для пробивки отверстий в металле. Вариация моделей включает изделия с различным рабочим усилием 630-1600 кН. При выборе нужно учитывать толщину металла, который нуждается в обработке. Технические консультанты предприятия готовы помочь советами и предоставят всю интересующую вас информацию. Возможна доставка пресса по России и странам СНГ.


ao-dolina.com

Ручной пресс для пробивки отверстий КО914

Технические характеристики

Габаритные размеры, мм: 355х170х435
диаметр пробиваемого отверстия 40;16;10
толщина пробиваемого материала 1;2,5; 4
Номинальное усилие, кН 36
Усилие на рукоятке, кН, не более 0,35
Расстояние от оси пуансона до станины, мм 125
Ход ползуна, мм 10

Кувандыкский завод «Долина» осуществляет серийный выпуск производственного оборудования. Пресс, который можно купить в данном разделе, относится к ручному типу и предназначен для пробивки отверстий в металле. Оборудование отличается функциональностью и рассчитано на длительное использование в условиях промышленных предприятий различного профиля. Ручные прессы прошли сертификацию и защищены патентами РФ в соответствии с действующим законодательством.

Применение. Описание и преимущества ручных прессов серии КО914

Оборудование приводится в движение мускульной силой. Пресс предназначен для пробивки отверстий в металле толщиной до 4 миллиметров и позволяет работать с листовым, полосовым и фасонным металлопрокатом. Область применения оборудования включает машиностроительное и ремонтное производство, строительство и бытовую сферу. Ручные прессы рассчитаны на эксплуатацию в районах с умеренным и холодным климатом (УХЛ, категория 4 по ГОСТ 15150-69).

Рабочий цикл устройства предусматривает воздействие на заготовку давлением пуансона, сдвигающего материал относительно неподвижно закрепленной матрицы. Основным элементом оборудования является станина с закрепленным ползуном, который связан с эксцентриковым валом посредством шатуна. Вращательный момент, достаточный для пробивки отверстия в металле, обеспечивается благодаря воздействию на рычаг. При нажатии на рукоять пуансон, приводимый в движение вращением эксцентрикового вала, проталкивает заготовку в отверстие в матрице, в дальнейшем рычаг поднимается, возвращая пуансон в исходное положение. Для съема готовой детали с подвижного инструмента в ручном прессе предусмотрен съемник, зафиксированный на станине.

Заказ промышленного оборудования

Завод «Долина» гарантирует оперативную отгрузку ручных прессов для пробивки отверстий в металле и других устройств. Оборудование доставляется компаниями-перевозчиками по всей территории РФ и государств, входящих в СНГ. По желанию заказчика, специалисты предприятия выполнят монтаж и обучат персонал вашего предприятия безопасной работе с техникой.

Купить прессы для пробивки отверстий в металле и получить профессиональную консультацию можно, связавшись с представителями компании.


ao-dolina.com

Пробивка отверстий в металле, пресс для ручной пробивки

Пробой отверстий и перфорация материала в виде листа или труб — это довольно востребованная операция. На сегодня существует несколько вариантов ее выполнения, которые отличаются друг от друга применяемым оборудованием, от которых зависит качество и параметры точности.

Перфорация металла
Пробивка отверстий в металле

При изготовлении большого количества изделий, в том числе и декоративных металлических деталей. Довольно часто встречается потребность в таких операциях, как получение множества однотипных отверстий. Чаще всего их используют для крепления конструктивных элементов, но в ряде случаев их можно рассматривать как украшение.

Технолог, выбирая метод обработки детали, руководствуется требованиями нормативно — технической и конструкторской документации.

Так, при обработке листа металла толщиной от 0,5 до 4 мм оптимальным вариантом будет использование пробивки на специализированном оборудовании.

Пробивка отверстий и перфорация в чем разница

Кстати, довольно часто, пробивку листового металла именуют перфорацией. На самом деле этот процесс (пробивка отверстий) не более чем разновидность перфорации, которая включает в себя множество других способов.

Например, пробивка отверстий в профильном металле, например, трубе выполняют с помощью сверления или фрезерования. Кроме этого, для решения этой задачи применяют технический лазер, который позволяет получать отверстия в десятые доли миллиметра.

Виды оборудования

Оборудование, которое используют для получения отверстий можно разделить на «условно ручные», то есть те, которые нуждаются в постоянном присутствии оператора — станочника, и на автоматизированные, которые работают при минимальном участии человека. В качестве инструмента для пробивки отверстий в металле применяют различного вила пробойники, штампы и некоторые другие.

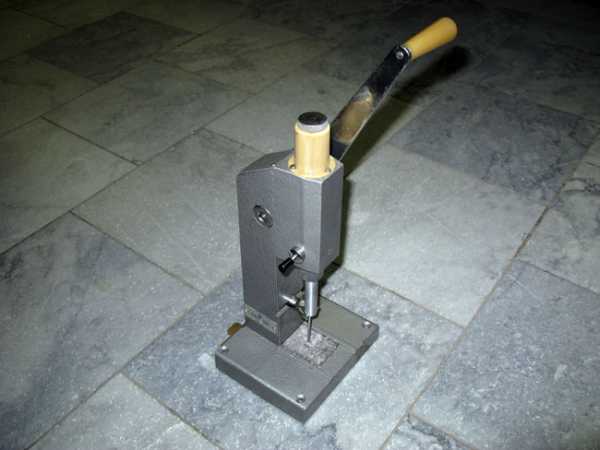

Ручной пресс
Координатно-просечные прессы

К первой группе относят оборудование, работающее от механического, гидравлического или другого вида привода. Вторые — это полностью автоматизированные станки, работающие под управлением ЧПУ, к примеру, координатно-просечные прессы или дыропробивной станок.

Ручной процесс

К ручным способам получения отверстий в металле можно отнести — сверление, пробивку. В качестве инструмента для пробивки отверстий в металле применяют сверла и соответствующее оборудование — сверлильные станки или ручные дрели. Для ручной пробивки инструмента применяют бородок и ударный инструмент (молоток, кувалда). Такой пробойник можно устанавливать на ручные прессы.

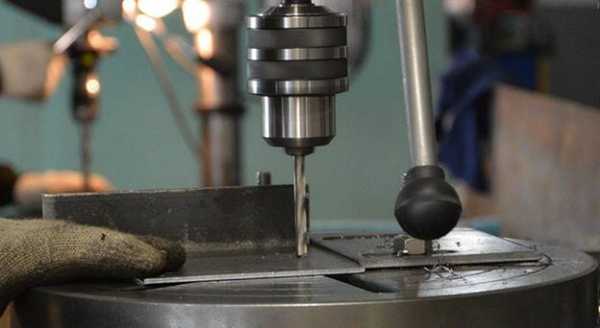

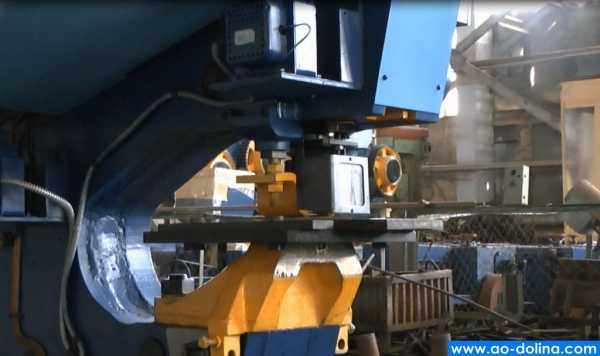

Ручной процесс пробивки

Сверление отверстий производят на сверлильных, фрезерных или токарных станках. В качестве рабочего инструмента применяют сверла. Для окончательного формования отверстия используют зенкера, цековки, развертки. С их помощью устраняют овалы, формируют фаски, повышают точность отверстия и чистоту поверхности.

Для пробивания отверстий в металле используют разные прессы — пневматические, гидравлические и пр. Усилия, развиваемые для эффективной работы штампа, состоящего из двух деталей (пуансона и матрицы), составляют от нескольких килограмм, до сотен, а то и тысяч тонн.

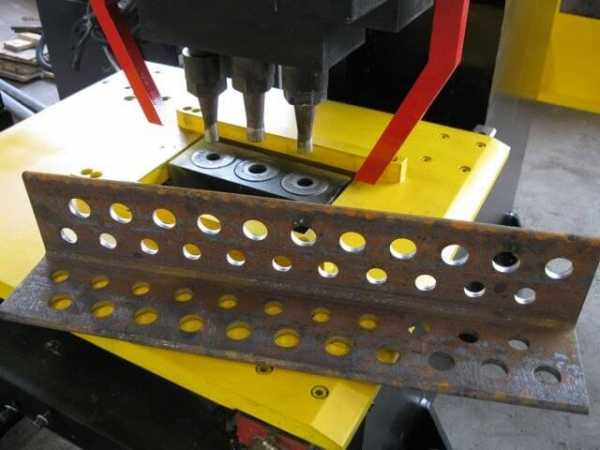

Пробивание отверстий на комбинированных пресс — ножницах

Нередко в производстве для получения отверстий применяют комбинированные пресс — ножницы.

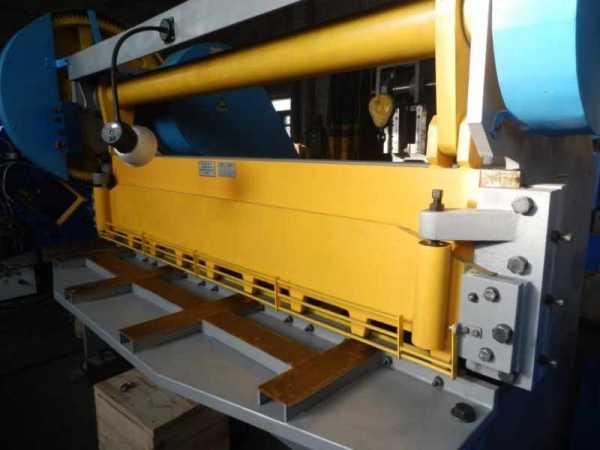

Пробивание отверстий на комбинированных пресс — ножницах

Это устройство состоит из нескольких механизмов, которые позволяют обрабатывать металлический профиль, к примеру, уголок, резать полосы металла, осуществлять вырубку в форме прямо- или треугольников и, само собой, на этих ножницах устанавливают инструмент для пробивки отверстий в металле. Как правило, он состоит из пуансона и матрицы. Пуансон имеет диаметр пробиваемого отверстия. Матрица имеет в своем теле отверстие, соответствующее размеру пуансона. Через нее происходит удаление отходов вырубки.

Следует отметить, что вышеперечисленные способы получения отверстий не отличаются высокой производительности, особенно, в условиях крупносерийного или массового производства. Появление автоматизированного оборудования позволяет устранить эту проблему.

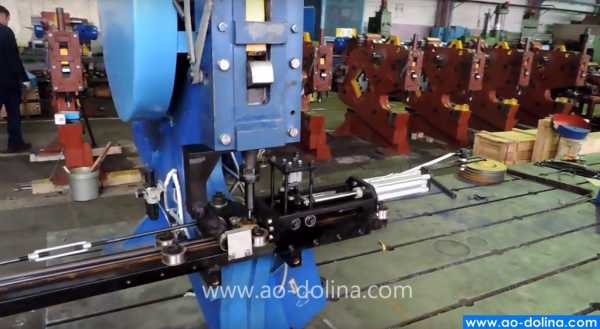

Пробивание отверстий на прессах

Использование оборудования, работающего под управлением системы ЧПУ привело к снижению трудоемкости производственных процессов, соответственно это положительно отражается на стоимости готового изделия.
Дело в том, что управляющая программа, которая вносится перед началом работы, содержит в себе точные данные относительно расположения отверстий на листе.

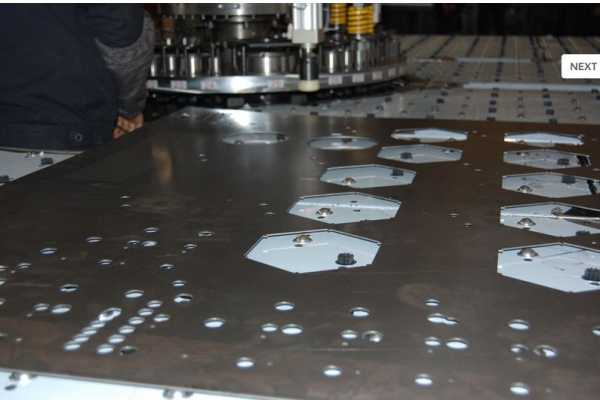

Пробивание отверстий на прессах

Например, револьверный пробивной станок оснащают барабаном, на котором установлены пуансоны (инструмент для пробивки отверстий в металле) обладающие разными размерами и формами. При работе, программа автоматически выбирает необходимый инструмент. Такое инженерное решение позволяет менять инструмент не,  останавливая работу станка, и повышать скорость получения готового изделия. На оборудовании этого типа, возможно, получение до 1 500 отверстий в минуту.
Получение готового изделия состоит из нескольких операций. Первая заключается в укладке листа металла на рабочий стол. Для закрепления ее на нем применяют зажимы разного типа.
После того как установлен и закреплен оператор запускает управляющую программу. После этого начинается перемещение заготовки. По координатам, заданным в программе, в необходимой точке, происходит опускание прижимного устройства, фиксирующего лист в нужном месте. После прижима происходит удар, наносимый пробойником (пуансоном).

На инструментальном барабане может быть установлен поворотный инструмент, который существенно расширяет возможности станка и позволяет выполнять резку контуров сложных форм.
Пресс для пробивки отверстий в металле позволяют выполнять, кроме пробоя, следующие операции:

  • пулевка — выдавливание, получение кромок разной направленности;
  • формовка;
  • неокончательная пробивка.

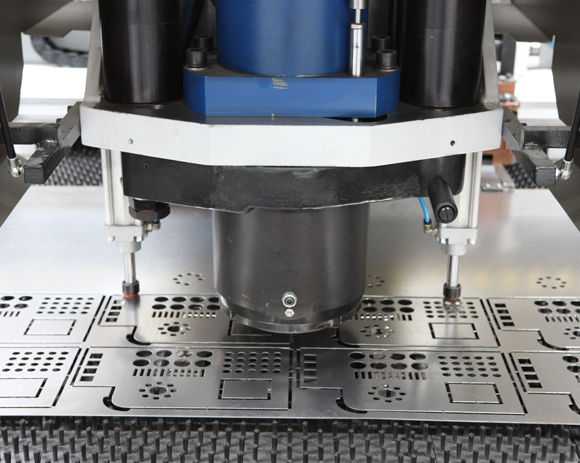

Координатная пробивка металла

Такой способ получения отверстий подразумевает то, что отверстия будут получены в определенном последовательности. Эта операция может быть использована при изготовлении как простых деталей, так и довольно сложных металлоконструкций. Такая обработка листового металла требует от оборудования и управляющей программы высокой точности, так как ошибки в настройке и программном коде могут привести к получению некондиционной продукции.

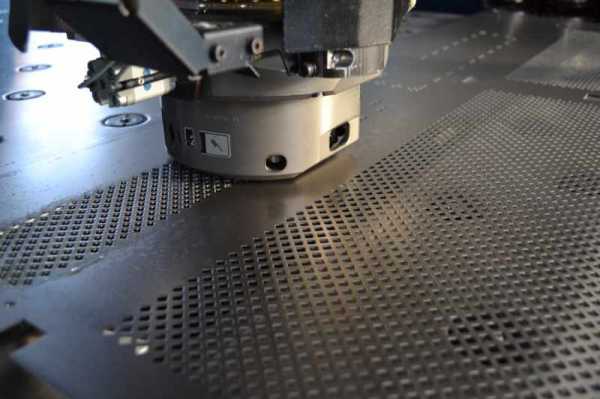

Координатная пробивка металла

Пробивка металла, как технологическая операция существует довольно давно, но в последние годы, благодаря появлению систем с числовым программным обеспечение, она существенно видоизменилась. Так, современное оборудование позволяет выполнять операции по пробою отверстий с точность их размещения до 0,05 мм. Координатно пробивное оборудование позволяет обрабатывать стали разных марок толщиной от 0,5 до 8 — 10 мм.
Координатная пробивка металлического листа используется при производстве деталей корпусов, крепежных комплектов и пр. Для получения набора отверстий применяют серию ударов пуансона по листу. Порядок пробоя заносится в управляющую компьютерную программу. Кстати, использование компьютерных программ и соответствующего инструмента для пробивки отверстий в металле гарантирует качество готовых изделий.

Применение координатно — пробойных прессов для пробивки отверстий в металле обеспечивает многократное повышение скорости производства и поэтому его применяют для крупносерийного и массового производства деталей из металлического листа.

Недостатки технологии

Надо помнить о том, что качество получаемой продукции напрямую зависит от нескольких факторов, среди них которых — качество инструмента, настройки оборудования, добротности программного обеспечения, применяемого для создания управляющей программы.

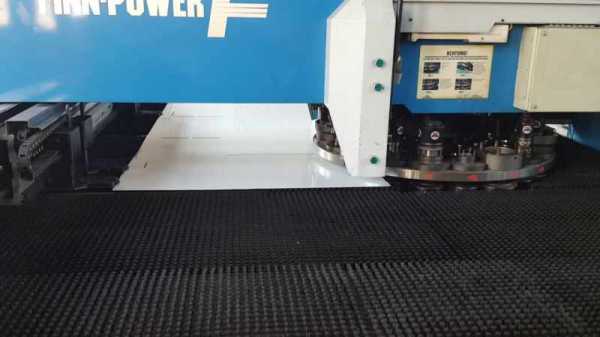

Координатная пробивка и ее недостатки

Но надо отметить, что в принципе, вне зависимости от способа получения группы отверстий, дефекты при ручной пробивке и автоматизированной одинаковы.

Смещение отверстий

Чаще всего при изготовлении группы отверстий можно встретить такой дефект, как смещение отверстий относительно друг друга или сторон листа. Этот дефект, может проявиться из-за ошибок в программе, неправильных настроек станка и пр.

Заусенцы

Этот дефект появляется вследствие того, что неправильно подобраны размеры пуансона и матрицы. Кроме того, заусенцы появляются в результате некачественной заточки инструмента.

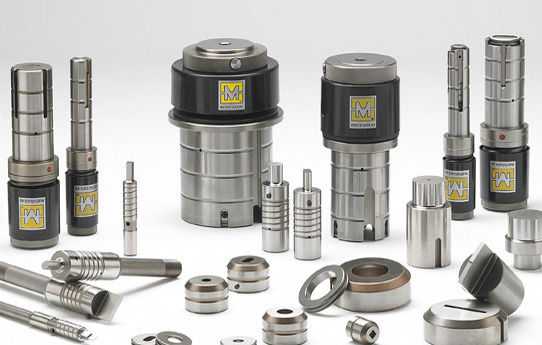

Пуансоны и матрицы

Борозды

Нередки случаи появления бород на поверхности отверстия вдоль его оси. Они вызваны наличием дефектов поверхности пуансона.

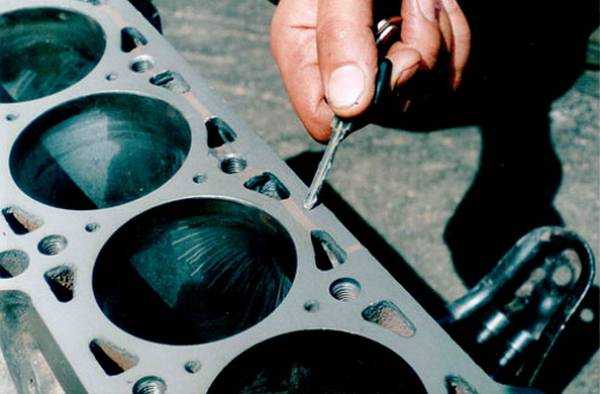

Борозды при пробивке металла

Трещины

Образование трещин на кромках пробиваемых отверстий вызвано тем, что их диаметр близок по размеру к толщине листа.

Расчет необходимого усилия пробивки

Процесс вырубки металла характеризуется тем, что в ходе этого процесса появляется довольно сложная схема нагрузки, которая концентрируется в районе места взаимодействия пуансона, прорубаемого материала и матрицы.

Пуансон изготавливают таким образом, что он входит в материал не всем своим торцем, а только внешней кольцевой частью. Ответное воздействие возникает со стороны матрицы. Причем давление, возникающее в зоне взаимодействия этих трех компонентов, распределяется неравномерно.

Другими словами, в процессе вырубки возникает пара сил, которые формируют круговой изгибающий момент. Под его воздействием лист изгибается. В результате этого изгиба зарождается давление, которое оказывает воздействие на пуансон, и на кромку матрицы. Кроме этого, необходимо учитывать и то, что под действием сил трения появляются касательные усилия.
Как видно из выше сказанного, при пробивке возникает неоднородное силовое поле. Поэтому, при проведении расчетов применяют условную величину — сопротивление срезу.
В результате, проведенных исследований, сопротивление зависит не столько от свойств металла, но и от уровня наклепа, толщины вырубки, зазоров в паре пуансон/матрица и скорости процесса вырубки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

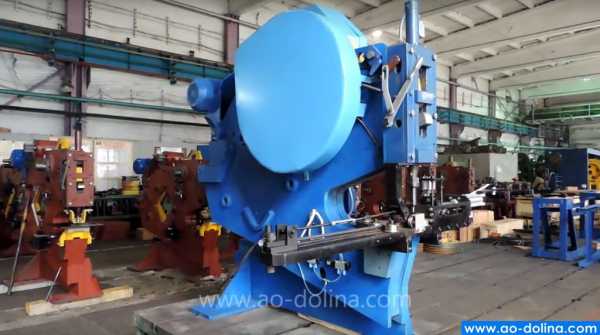

Пресс для пробивки отверстий КБ1916

Технические характеристики

Наибольшие размеры пробиваемого отверстия для металла при σв≤500 МПа, (50кг/мм2) мм
диаметр 32
толщина 16
Номинальное усилие пресса, кН (тс) 630
Электродвигатель (мощность): 5,5
Электродвигатель (частота вращения, мин -1): 3000
Частота ходов ползуна, мин-1:
одиночных, не более 17
Расстояние от оси ползуна пресса до станины, не менее, мм 500
Габаритные размеры, мм: 1100х1490х1865
Режим работы электросхемы одиночный ход, наладочный режим
Масса, кг: 1180
Управление педальное

Если по роду вашей деятельности вам периодически или постоянно приходится искать способ, чтобы сделать отверстия в металле, впору приобрести устройство, которое справится с этой задачей. На сайте нашей компании, среди разнообразной продукции Кувандыкского завода – известного  производителя кузнечно-прессового оборудования в РФ, представлен пресс, предназначенный  специально для проделывания отверстий. С его помощью любое количество отверстий в прокате (листовом и фасонном) можно сделать, не прилагая особых усилий. Сферы применения устройства: машиностроение, ремонтные заводы и мастерские, а также предприятия, работающие с металлоконструкциями.

Те, кто успел опробовать пресс для пробивки отверстий, отмечают, что он очень удобен, управляется кнопкой или педалью. Отверстия, проделанные им, выполнены с абсолютной точностью, что исключает  необходимость их дополнительной обработки. Данное устройство успешно используют для шаговой пробивки отверстий, а также с его помощью можно получить отверстия нестандартной формы (треугольные и квадратные).

При необходимости, кроме основного приспособления, вы можете заказать сменную штамповую оснастку.  А для того, чтобы облегчить перемещение заготовок, конструкцию можно дополнительно укомплектовать рольгангом подающим.

Сообщить о своем намерении приобрести пресс модели КБ1916 вы можете по телефону, указанном на сайте компании или оформив заявку через интернет. Наши ведущие специалисты свяжутся с вами и ответят на любые вопросы по поводу условий оплаты, гарантий, доставки и обслуживания пресса, с помощью которого можно пробивать отверстия в металле. Мы работаем не только с отечественными клиентами, продукцию Кувандыкского завода «Долина» можно встретить на многочисленных предприятиях далеко за пределами нашей страны. Мы отправляем оборудование за рубеж и знаем все тонкости оформления соответствующих документов.
