Автоматические станки изготовления гофрированного колена серии АСГ.

Стремление к лучшему - бесценно.

Станки, в производстве которых мы можем смело гордиться качеством своей продукции - это автоматические станки серии АСГ.

Автоматические станки изготовления гофрированного колена предназначены для придания прямому участку круглой трубы водосточной системы необходимого угла поворота методом цикличного холодного двухэтапного штампования.

В данных станках используется метод внутреннего гофрирования трубы, когда складка (гофра) спрятана внутрь трубы, что значительно отличается от метода внешнего гофрирования как технологией производства, так и внешним видом готовой продукции.

Наши сильные качества:

1) Расчет оборудования с применением САПР (систем автоматического проектирования). Компьютерное моделирование всех деталей.

2) Всегда в наличии! Мы стараемся поддерживать наличие всех станков и комплектующих на своем складе, что позволяет производить настройку и отгрузку станков в самые короткие сроки.

3) Точность изготовления. Проектирование станков мы всегда ведем для мелкосерийного выпуска, т.е. разработка технологического процесса зависимого изготовления всех деталей станка для минимизации суммарной погрешности. Другими словами - у нас нет "Подгонки по месту" - все детали изготавливаются строго по разработанной нами технологии и подходят к любому из выпущенных нами станку.

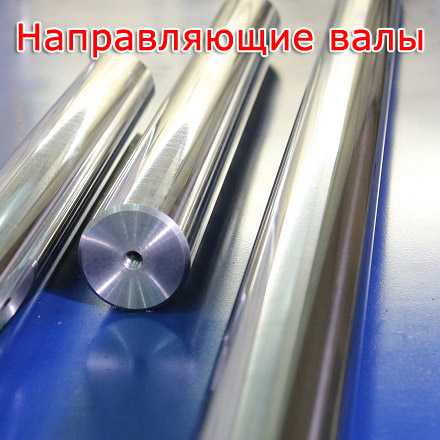

4) Качественные комплектующие. Одними из основных элементов станка являются направляющие Валы. Для наших станков мы используем шлифованные хромированные цельнометаллические Валы вкупе с капролоновыми проставками используемыми в качестве элементов трения скольжения каретки по валам. на сегодняшний день не придумано системы лучше.

5) Модернизация NON STOP. Все выпускаемое нами оборудование, даже при кажущемся сходстве с оборудованием конкурентов, имеет значительное отличие по всем аспектам (качество, удобство использования и обслуживания, сохранность при транспортировке и прочих). Работу по модернизации оборудования мы ведем без остановки.

6)ОБЯЗАТЕЛЬНО ПОСМОТРИТЕ ФОТО И ВИДЕО В КОНЦЕ СТРАНИЦЫ

Технические характеристики:

Модель
АСГ-130 АСГ-150 АСГ-200 АСГ-250
Диапазон рабочих диаметров труб, мм 60-130 60-150 80-200 80-250
Количество оправок в комплекте. шт 4 4 4 4
Диапазон толщин используемых материалов, мм 0,4-0,7 0,4-0,7 0,4-0,7 0,4-0,7
Мощность, кВт 1,1 2,2 2,2 3,0
Габариты ДхШхВ, мм 1160*490*880 1350*490*880 1610*650*1060 1950*750*1150
Вес, кг. 370 450 550 700

* Возможно изготовление станка для гибки труб до любого необходимого диаметра. Стоимость и сроки изготовления оговариваются индивидуально.

Дополнительная комплектация:

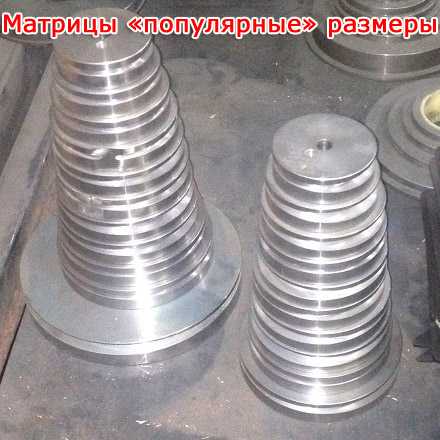

- Комплект оправок для гибки трубы необходимого диаметра.

- Комплект оправок для гибки прямоугольной трубы.

- Частотный преобразователь. Нужен для подключения станка на 220 В, более быстрого останова станка и прочих регулировок связанных с управлением приводом.

- Счетчик количества гибов - возможность отключать привод после заданного количества гибов на любом из возможных вылетов.

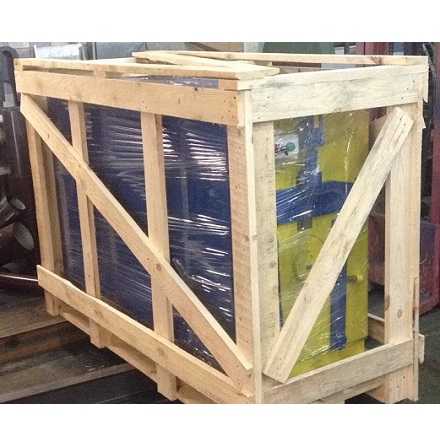

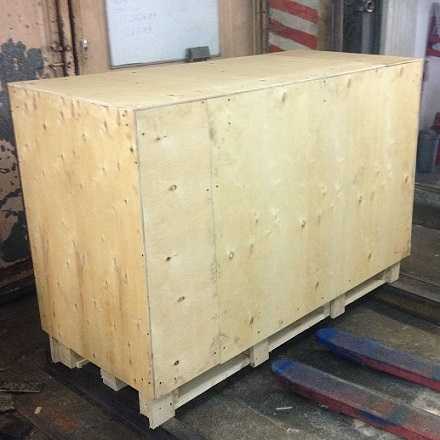

- Упаковка. Деревянный каркас. Возможно дополнительно обшить фанерой.

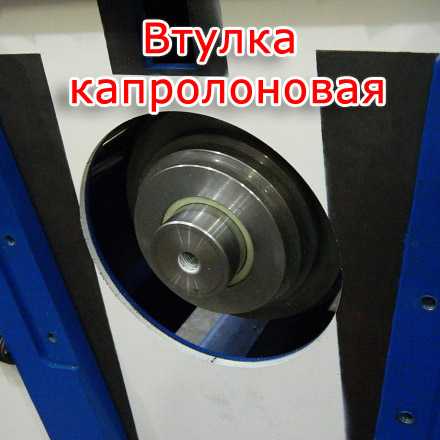

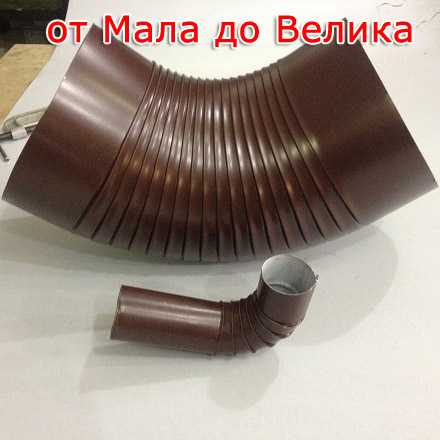

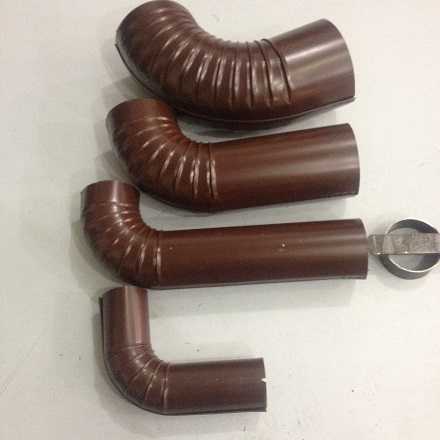

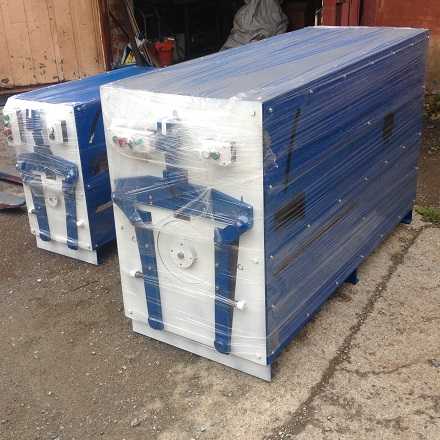

Дополнительные фотографии:

Чтобы увеличить фотографию, нужно просто на нее нажать!

УРААА, а вот и до видео дошли:

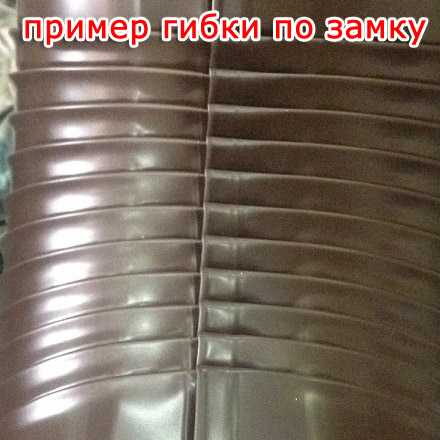

Пример как правильно работать на станке и менять инструмент, а так же пример прямого гиба и гиба по замку, к Вашему вниманию:





Написать нам сообщение>>>
<<<Вернуться на главную страницу

stankodom.ru

Станки для производства гофроколена от компании Невское Оборудование

Новинка 2014! Станок для изготовления гофроколена УСГ-ПРО предназначен для изготовления гофрированного колена водосточной трубы и отвода воздуховода из прямой заготовки. Станок для изготовления колена водостока УСГ является новейшим станком, разработанным и запущенным в производство в 2011 году (версия УСГ-В2)!


Универсальный автоматический станок УСГ-В2 125 применяется для изготовления гофроколена на трубах круглого и прямоугольного сечения для производства водостоков водосточных систем различной геометрии и размеров (размеры от 50 до 125 мм).


Станок для изготовления гофроколена УСГ-В2 200 это специльный станке на котором можно наладить производство гофрированного колена различных сечений (размеры от 50 до 200 мм) за счет замены рабочего инструмента. Характерной особенностью является то, что в станке УСГ-В2 производится смена инструмента для каждого диаметра в течение 10-15 минут.


Станок для изготовления гофроколена УСГ-В2 150 применяется для изготовления гофроколена на трубах круглого и прямоугольного сечения для производства водостоков водосточных систем различной геометрии и размеров (размеры от 50 до 150 мм).


На гибочном станке УСГ-В2 350 можно наладить производство колена (гофроколена) из меди, нержавеющей стали (если даже есть сварной шов), из стали с лакокрасочным покрытием. По своему техническому исполнению станок для изготовления гофроколена является автоматическим. Размеры от 80 до 350 мм.


На гибочном станке УСГ-В2 300 можно наладить производство колена (гофроколена) из меди, нержавеющей стали (если даже есть сварной шов), из стали с лакокрасочным покрытием. По своему техническому исполнению станок для изготовления гофроколена является автоматическим. Размеры от 80 до 300 мм.


Станок для изготовления гофроколена УСГ-В2 250 это специльный станке на котором можно наладить производство гофрированного колена различных сечений (размеры от 80 до 250 мм) за счет замены рабочего инструмента. Характерной особенностью является то, что в станке УСГ-В2 производится смена инструмента для каждого диаметра в течение 10-15 минут.


Станок для изготовления гофроколена УСГ-В2 400 - это специальный станок предназначенный для изготовления гофроколена на трубах круглого и прямоугольного сечения для производства водостоков водосточных систем различной геометрии и размеров. размеры от 80 до 400 мм.


spbstanki.ru

Станок для изготовления гофроколена УГС-В2 125

Станок для гибки водосточного колена со сменными диаметрами УГС-В2 125 с инструментом для гибки труб d 90, 95, 100 и 125 мм





Преимущества станка для производства гофроколена УГС В-2 125:

Сварная рамная конструкция позволяет увеличить прочность и жесткость коленогиба, упрощает доступ к рабочим механизмам в процессе технического обслуживания или проведения плановых ремонтных работ, так как все панели крепятся на раме и легко снимаются.
Передача усилий от приводного механизма осуществляется на сварную раму, а не на боковые и передние стенки как в старой модели, поэтому жесткость станка остается не меняется.

Приводной механизм коленогибочного станка выполнен по принципу двух эксцентриков, один из которых отвечает за обжим трубы, второй за формирование гофры, что позволило полностью убрать рабочие нагрузки (радиальные усилия) с мотор-редуктора, оставив только передачу крутящего момента на эксцентрики. За счет этого повысился рабочий ресурс подшипников мотор-редуктора.

Использование стандартного мотор-редуктора класса NMRW без переделок позволяет, в случае послегарантийного ремонта станка, при выходе из строя мотор-редуктора, подобрать замену и осуществить ремонт без «подвязки» к производителю.

Для удобства эксплуатации станка для производства гофрированного колена в верхней крышке предусмотрено смотровое окно, что позволяет  не открывать крышку при подсчете зацеплений для образования нужного количества гофр на трубе.



Особенности станка для изготовления колена водосточной трубы УСГ -В2 125:

  • - Все детали станка для изготовления гофроколена УСГ ПРО изготавливаются на высокоточных токарных станках с ЧПУ;
  • - Лазерная резка и гибка корпусных и несущих деталей осуществляется на профессиональном оборудовании ведущего мирового производителя – швейцарской компании TRUMPF;
  • - Плазменная резка деталей большой толщины производится на станке Baikal с одним из самых мощных источников плазмы Hyperterm.
  • - Станок для производства колена водосточной трубы комплектуется мотор-редуктором итальянского производства INNOVARI.

Станок предназначен для изготовления гофрированного колена на трубах круглого и прямоугольного сечения для производства водостоков водосточных систем различной геометрии и размеров.

Станок для производства колена водостока (гофроколенщик) УСГ -В2 125 служит для изготовление гофроколена водосточной системы различных сечений за счет замены рабочего инструмента.

В станке УСГ-В2 125 производится смена инструмента для каждого диаметра в течение 2-5 минут. После смены инструмента не требуется никакая дополнительная настройка, ввиду того, что набор инструмента выполнен блочно и станок сразу после установки нового инструмента готов к работе. Это позволяет с помощью одного станка производить широкий ассортимент изделий и, соответственно, снизить затраты на покупку оборудования и уменьшить себестоимость получаемых изделий.

На данном коленогибе можно изготавливать колена (гофроколена) из меди, нержавеющей стали (если даже есть сварной шов), из стали с лакокрасочным покрытием. По своему техническому исполнению станок для изготовления гофроколена является автоматическим.

Получаемое в процессе производства гофроколено (колено) имеет прекрасный декоративный вид. Может использоваться не только в водосточной системе, но и для систем вентиляции.

Характеристики станка для гибки колена (гофроколена):

Труба круглого сечения:

  • Оправки (инструмент в комплекте поставки) - 90, 95, 100 и 125 мм
  • максимальный диаметр - 125 мм

В стандартной комплектации 4 оправки до под различные диаметры колена водостока.

Время изготовления 1-го колена - 10-15 секунд.

Габариты:

  • Длина, мм - 1260
  • Ширина, мм - 550
  • Высота, мм - 760
  • Вес, кг - 350 (базовая модель, до 125 мм)
Технические характеристики
Модель УГС-125 УГС-150 УГС-200 УГС-250 УГС-300
Параметры сети, В 220* / 380 220* / 380 220* / 380 220* / 380 220* / 380
Толщина металла, мм 0,3-0,7 0,3-0,7 0,3-0,7 0,3-0,7 0,3-0,7
Труба круглого сечения, мм 40-125 40-150 80-200 80-250 80-300
Время изготовления 1-го гофроколена, сек 10-15 10-15 10-15 10-15 10-15
Мощность, кВт 2,2 2,2 2,2 2,2 2,2
Габариты, ДхШхВ мм 1260x550x760 1260x550x760 1360x650x760 1460x650x760 1660x750x860
Масса, кг 370 390 450 480 520

Посмотрите, пожалуйста, видео работы станка для гофроколена:

Чтобы купить Cтанок для изготовления отвода водостока УГС В-2 125, станок для изготовления колена водостока УГС В-2 125, станок для производства отвода водостока УГС В-2 125, станок для изготовления водосточного колена УГС В-2 125  по выгодной цене,  вы можете связаться с нами по телефонам:

8 (800) 551 - 20 - 22 (бесплатный по России)
8 (495) 128 - 13 - 23

или задать вопрос в форму связи

stangroup.ru

Станок для изготовления гофроколена СГК-200

Станок для гибки водосточного колена (Коленогиб) с 8 сменными диаметрами (оправками) СГК-200 в наличии!



Станок для гофроколена позволяет обжимать гофроколено за 10-15 секунд, работает с диаметрами от 80 до 200 мм. В Комплекте поставки 8 сменных оправок - для работы с трубой D 80, 90, 100, 120,130, 140, 150, 200 мм.

Коленогибочный станок предназначен для гибки колена из трубы круглого сечения. Данный станок способен изготавливать гофроколена разных диаметров, за счет смены рабочего инструмента. Гофроколенщик позволяет изготавливать гофрированное колено из меди, нержавеющей стали (если даже есть сварной шов), из стали с лакокрасочным покрытием. Конструкция станка надежна, что позволяет эксплуатировать его практически в любых условиях производства.

Область применения станка для производства гофрированного колена:

Станок для производства гофроколена СГК-200 позволяет обрабатывать трубы круглого сечения диаметром от 80 мм до 200 мм. Максимальная толщина металла – 0,7 мм. Предлагаемый нами станок можно использовать для изготовления:

  • колен для АОГВ,
  • гофроколен для вентиляционных систем,
  • доборных элементов "гофроколен" для организации системы водоотлива,
  • колен водосточной трубы.

В результате рабочего процесса, получаемое гофроколено имеет прекрасный декоративный вид с вогнутыми вовнутрь гофрами. При обработке стальных труб с лакокрасочным покрытием, не нарушается его целостность.

Основные преимущества станка для гибки колена:

- Станок для изготовления гофроколена полностью электромеханический;

- небольшая масса станка для производства гофрированного колена позволяет перевозить его на место проведения работ;

- не повреждает окрашенный слой металла при гибке гофр колена;

- станок имеет возможность гиба водосточного колена под различными углами.

Технические характеристики
Модель СГК-200
Диаметры обрабатываемых труб, мм  80, 90, 100, 120,130, 140, 150, 200
Параметры сети, В 380
Толщина металла, мм 0,3-0,7
Труба круглого сечения, мм 80-200
Время изготовления 1-го гофроколена, сек 10-15
Мощность, кВт 1,5
Габариты, ДхШхВ мм, нетто/брутто 1315х603х1160/1500х650х1370
Масса, кг 480



Посмотрите, пожалуйста, видео работы станка для гофроколена:

http://stangroup.us/ctanok-dlja-izgotovlenija-gofrokolena/

Чтобы купить Cтанок для изготовления отвода водостока СГК-200, станок для изготовления колена водостока СГК-200, станок для производства отвода водостока СГК-200, станок для изготовления водосточного колена СГК-200  по выгодной цене,  вы можете связаться с нами по телефонам:

8 (800) 551 - 20 - 22 (бесплатный по России)
8 (495) 128 - 13 - 23

или задать вопрос в форму связи

stangroup.ru

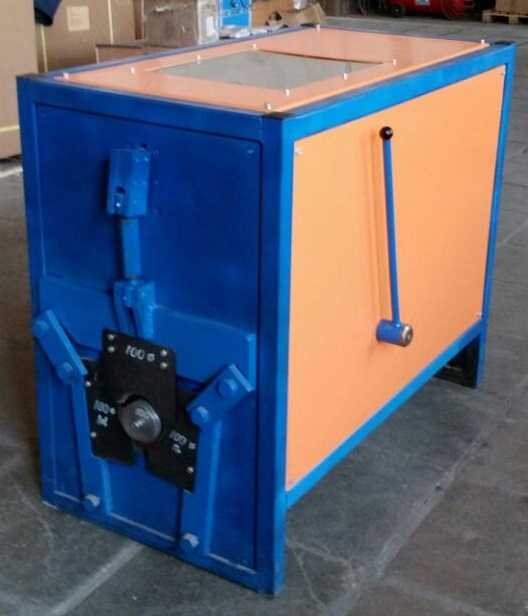

Универсальный ручной станок для изготовления гофроколена

Описание

Станок для изготовления гофроколена универсальный предназначен для производства гофроколена на трубах круглого сечения при производстве водосточных и вентиляционных систем различной геометрии и размеров. Гофроколено имеет прекрасный декоративный вид. По своему техническому исполнению станок является ручным, не требует электроэнергии  и не требует специального помещения. Ручной станок для гофроколена воплощает в себе, с одной стороны, простоту использования, с другой стороны, качество выпускаемых изделий.

На станке возможно изготовление гофрированного колена на трубах различных сечений за счет замены оснастки (рабочего инструмента).



В отличие от аналогичных станков для производства гофрированного колена на данном станке можно производить широкий ассортимент колен с различными диаметрами. В станке производится смена инструмента для каждого диаметра в течение 6-7 минут.

Получаемое в процессе производства гофроколено (колено) имеет прекрасный декоративный вид. Может использоваться не только в водосточной системе, но и для систем вентиляции.



Цена указана за станок в комплекте с тремя насадками. Каждая дополнительная насадка +1500грн.

Технические характеристики станка

Станок предназначен для изготовления гофрированных колен из труб диаметром от 100мм до 150мм. Для изготовления колена определенного диаметра на станок предварительно устанавливается насадка того же диаметра.

Толщина металла до 0.7мм

Обслуживающий персонал-1 человек

Станок не требует электроэнергии

Видео работы станка

Дополнительная комплектация

В дополнительный комплект поставки могут входить насадки для изготовления дополнительных диаметров (количество насадок не ограничено).
