Самодельные деревообрабатывающие станки своими руками
Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.
Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.
В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить станок для деревообработок самостоятельно.
Содержание
- Особенности агрегатов
- Составляющие прибора
- Дополнительное оборудование
- Сборка устройства
Особенности агрегатов
Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

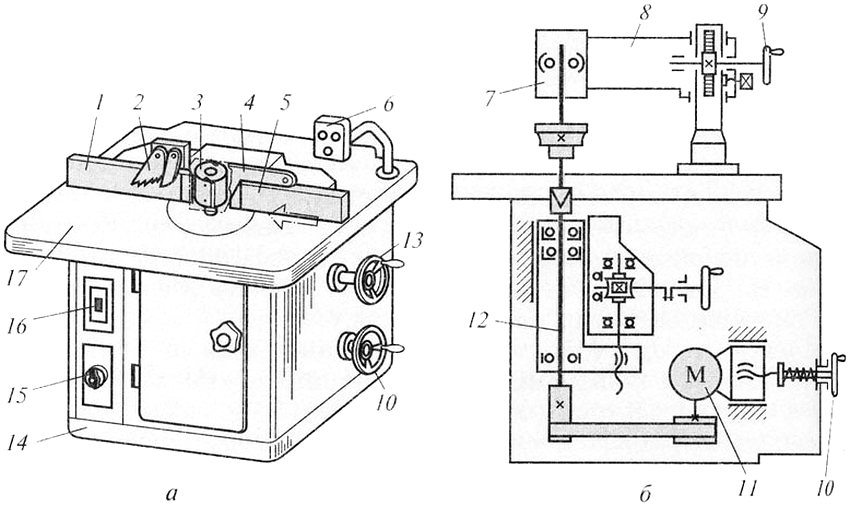

Многофункциональный комбинированный деревообрабатывающий станок
В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы.
Исходя из этого, станки делят на такие виды:
- универсальные;
- специализированные;
- узкопрофильные.
При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.
Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.
Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.
Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.
Составляющие прибора
Детали, из которых чаще всего состоят станки по дереву.
Станина (корпус, рабочий стол)
На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно.
Все детали скрепляются при помощи сварки, что более долговечно.
Все детали скрепляются при помощи сварки, что более долговечно.Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.
Валовый механизм
Имеет три типа:
- пильный;
- ножевой;
- шпиндельный.
На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.
Режущий блок
Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.
Блок управления
Механизм работы станка, то есть двигатель.
Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.
Направляющая часть
Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.
Дополнительное оборудование
Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.
Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.
Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.
Сборка устройства
Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

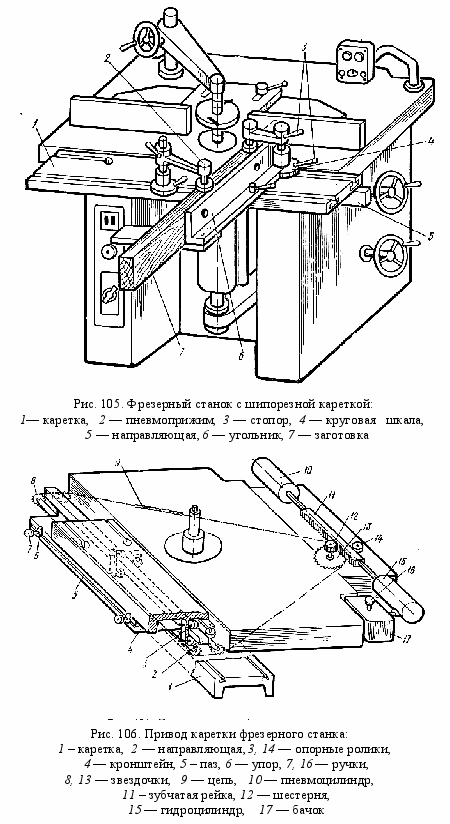

Комбинированный многофункциональный деревообрабатывающий станок
Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.
После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.
Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.
Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому.
Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.
Видео по теме: Станок деревообрабатывающий многофункциональный
Простейший универсальный деревообрабатывающий станок своими руками » Полезные самоделки ✔тысячи самоделок для всей семьи
Этот станочек-«универсал» поможет заточить инструмент, отшлифовать поверхности деталей, разрезать материал, фрезеровать фальцы, пазы и… много что еще. У него всего два основных узла — электромотор с насаженным на конец его вала патроном под сверла диаметром 1-16 мм и поворотный регулируемый по высоте столик.
Для станочка подходит асинхронный двигатель на напряжение 220-380 В мощностью от 0,6 до 1,5 кВт при скорости вращения вала 2800 об/мин. Важно, чтобы «вылет» вала имел длину, достаточную для крепления сверлильного патрона. Обработать вал можно и в домашних условиях, для чего конец вала предварительно грубо обточите на наждаке (или напильником) до диаметра несколько большего, чем диаметр посадочного отверстия патрона. Затем включив мотор, напильником понемногу затачивайте вал на конус. На остановленном моторе проверяйте обработку по синьке, нанесенной на конус патрона. Когда патрон наденется на вал хотя бы не полностью, начните контролировать и его биение, зажав в него прямой стержень. При отсутствии специальной краски, необходимой для этих процедур, приготовьте ее, растерев сухую синьку. в машинном масле.
Окончательную подгонку патрона сделайте на остановленном двигателе мелким надфилем и притирочной пастой. Если пасты нет, ее можно приготовить, смыв немного абразива с наждачной бумаги..jpg)
После просушки абразив слегка разведите маслом.
В центре вала двигателя просверлите отверстие и нарежьте резьбу М5 и М6. Для страховки от самопроизвольного сползания с конуса из-за вибрации закрепите патрон винтом с потайной головкой.

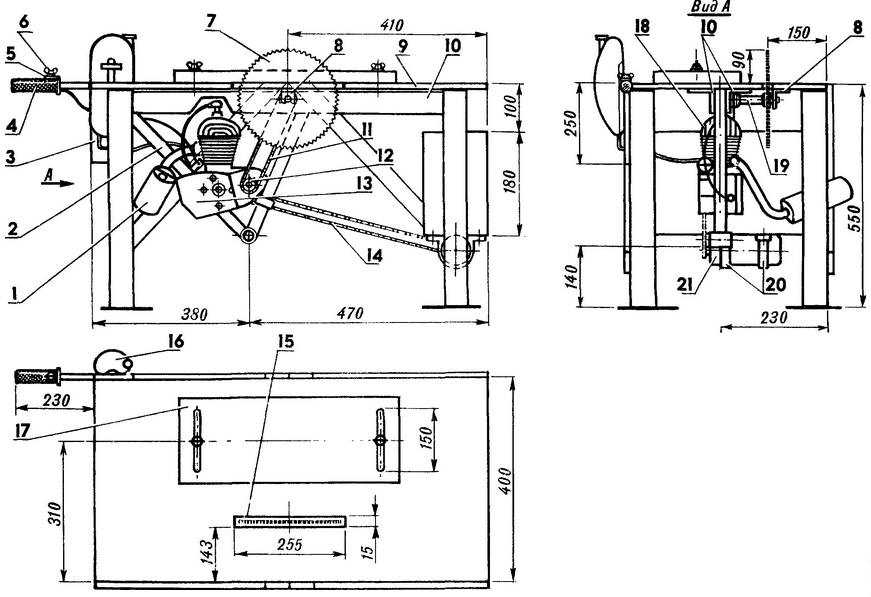

Общая компоновка станочка (рис. 1) позволяет размещать обрабатываемую деталь на разной высоте и под различными углами по отношению к рабочему инструменту. Стол (рис. 2) крепится к раме (рис. 3) двумя болтами, а планки (рис. 4), скрепленные болтом, фиксируются на столе двумя скобами. Раму собирают из шести металлических уголков сечением 25×25 мм и одного сечением 40×40 мм. Все они длиной 300 им соединены сваркой. Столешница может быть металлической, из пластика, толстой фанеры или доски.
Рис. 1 Общая компоновка простейшего универсального деревообрабатывающего станка.
Рис. 2 Стол простейшего универсального деревообрабатывающего станка.
Рис. 3 Рама простейшего универсального деревообрабатывающего станка.
Рис. 4 Планки и скоба для установки обрабатываемой детали на столе.
Для установки в патрон рабочего инструмента (наждачные и отрезные круга, пилы, фрезы, шкивы и т.п.), необходимо изготовить оправку (рис. 5) и переходные втулки (рис 6) Посадочные места у этой оснастки совершено одинаковые.
Рис. 5 Оправка для установки в патрон рабочего инструмента.
Рис. 6 Переходные втулки для установки в патрон рабочего инструмента.
Переходной конус Морзе (рис. 7), проточенный в хвостовой части под сверлильный патрон, позволит использовать инструменты с коническими хвостовиками. Для обработки внутренних полостей примените патрон, в который можно зажать сверла, шарошки, шлифовальные головки.
Рис. 7 Переходной конус Морзе проточенный в хвостовой части под сверлильный патрон.
Трехфазный электродвигатель нужно включать в сеть, используя фазосдвигающий конденсатор (МБМ) на напряжение не менее 400-600 В.
Емкость его выбирают из расчета 9-10 мкФ на 100 Вт мощности используемого в станке двигателя. Электрическая схема включения (рис. 8) позволяет с помощью переключателя Е1 изменять направление вращаемого вала.
Рис. 8 Электрическая схема включения с переключателем E1, позволяющем менять вращение вала
Выключатель Т2 включает и выключает напряжение, и его нужно установить в непосредственной близости к двигателю. При мощности привода до 1 кВт в качестве Т1 и Т2 можно применять тумблеры ТПТ-2.
В.Сухарев г. Рыбинск
«САм» 3-2001
