Станок 6550 – 6550 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание

Содержание

6550 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание

Сведения о производителе фрезерного вертикального бесконсольного станка 6550

Производитель фрезерного вертикального бесконсольного станка 6550, 6550Ц - Чаренцаванский станкостроительный завод.

Станок 6550 запущен в серийное производство на заводе изготовителе в 1973 году.

Станки, выпускаемые Чаренцаванским станкостроительным заводом


6550 станок фрезерный вертикальный с крестовым столом. Назначение, область применения

Вертикальные фрезерные станки с крестовым столом модели 6550 предназначены для скоростного фрезерования крупногабаритных деталей в условиях индивидуального и серийного производства.

Станки моделей 6550 бесконсольного типа предназначены для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов торцовыми, концевыми и фасонными фрезами. На станках выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станках производится фрезерование, сверление, зенкерование, развертывание и растачивание.

Основные характеристики фрезерного вертикального станка с крестовым столом 6550

Разработчик: Ульяновский завод тяжелых и уникальных станков УЗТС.

Производитель: Чаренцаванский станкостроительный завод.

Фрезерный станок 6550 производился с 1973 года.

  • Размеры рабочей поверхности стола - 500 х 1250 мм
  • Расстояние от торца шпинделя до рабочей поверхности стола - 100..630 мм
  • Расстояние от станины до оси шпинделя (вылет) - 530 мм
  • Наибольший продольный ход стола (X) - 1000 мм
  • Наибольший поперечный ход стола (Y) - 500 мм
  • Наибольший вертикальный ход шпиндельной бабки (Z) - 530 мм
  • Наибольшее выдвижение шпинделя - 120 мм
  • Инструментальный конус шпинделя - Морзе 3
  • Частота вращения шпинделя - 31,5..1600 об/мин (18 шагов)
  • Электродвигатель привода шпинделя - 7,5 кВт; 1460 об/мин
  • Вес станка - 12,5
    т.

Особенности конструкции фрезерного станка 6550

Широкий диапазон регулирования скоростей и подач, а также высокая жесткость позволяют применять скоростное фрезерование инструментами, оснащенными пластинками из твердого сплава.

Станок имеет стол, перемещающийся в продольном направлении по направляющим салазок, которые в свою очередь могут перемещаться в поперечном направлении по направляющим станины. Кроме механической подачи, стол имеет привод для ручных перемещений.

Поворотная фрезерная бабка, перемещающаяся в вертикальном направлении, позволяет обрабатывать наклонные плоскости и фасонные поверхности дисковыми фасонными фрезами.

Привод стола, салазок и фрезерной бабки осуществляется от одной коробки подач.

Система блокировок станка устраняет возможность одновременного включения исключающих друг друга движений

Управление станком кнопочное с подвесного пульта.

Наличие электромагнитных муфт позволяет включать продольное, поперечное и вертикальное независимые перемещения, а также три движения все одновременно.

Двигатель постоянного тока с бесступенчатым регулированием в сочетании с электромагнитными муфтами обеспечивает дистанционное управление с возможностью изменения величины подачи в процессе резания.

Все механизмы фрезерной бабки в процессе работы смазываются смазкой, подаваемой лопастным насосом.

Станок снабжен системой охлаждения режущего инструмента.

Краткое описание конструкции фрезерного станка 6550

Фрезерный вертикальный станок модели 6550 имеет следующие движения:

  • вращение шпинделя
  • продольную и поперечную подачи стола
  • вертикальную подачу шпиндельной бабки
  • быстрый продольный и поперечный ход стола
  • быстрое перемещение шпиндельной бабки
  • осевое ручное перемещение шпинделя

Привод стола в продольном и поперечном направлениях и вертикальное перемещение шпиндельной бабки осуществляются от одной коробки подач, смонтированной на задней стенке станины.

Вращение шпинделя - от электродвигателя переменного тока через 18-скоростную коробку.

Управление станком кнопочное и осуществляется централизованно с подвесного пульта. Предусмотренная система блокировок устраняет возможность одновременного включения исключающие друг друга движений и наряду с другими предохранительными устройствами защищает механизмы станка от поломок. Подробное описание системы блокировок и защиты смотри в специальном разделе "Электрооборудование".

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.

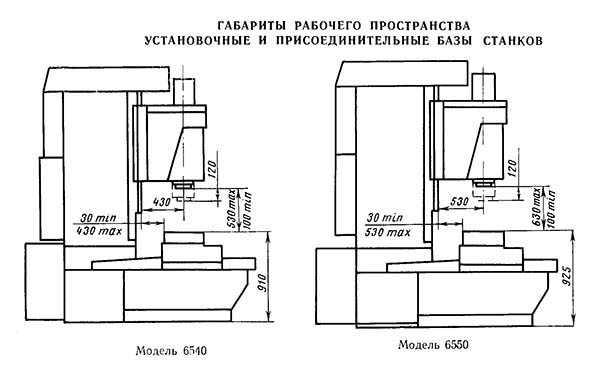

Габаритные размеры рабочего пространства фрезерного станка 6550

Габаритные размеры рабочего пространства станка 6550

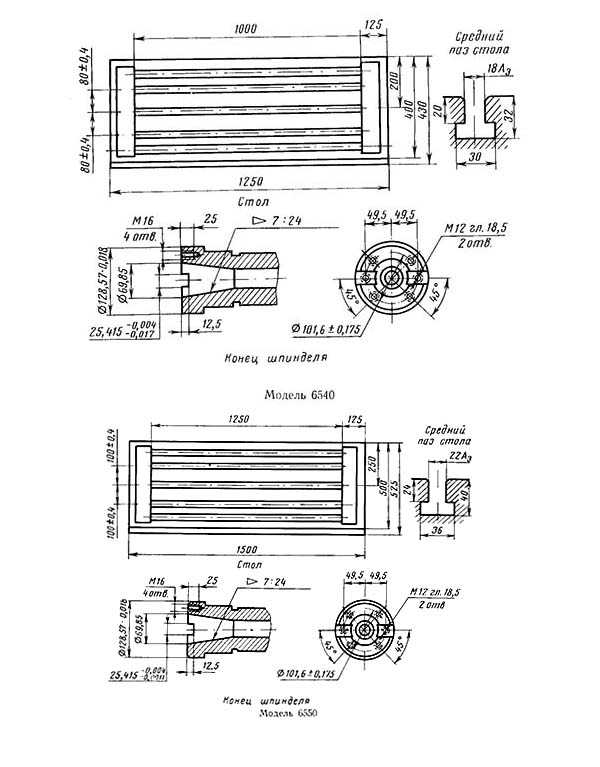

Посадочные и присоединительные базы фрезерного станка 6550

Посадочные и присоединительные базы фрезерного станка 6550


Общий вид вертикального бесконсольного фрезерного станка 6550

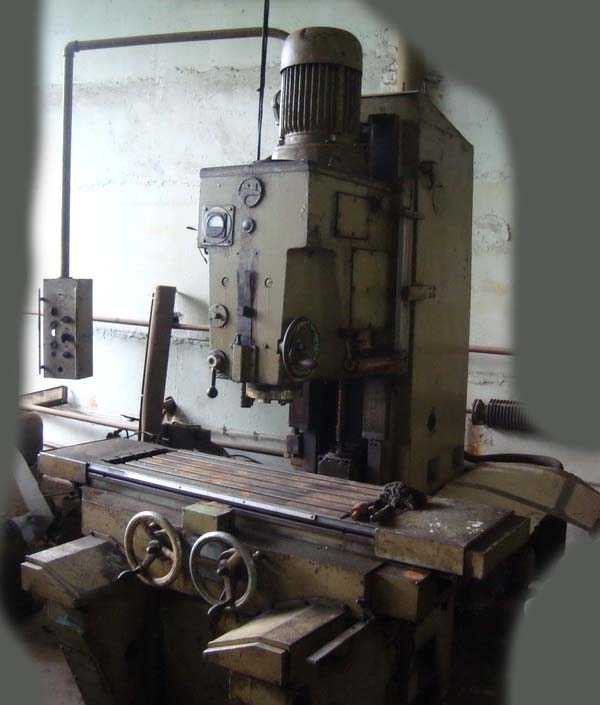

Фото бесконсольного фрезерного станка 6550

Фото бесконсольного фрезерного станка 6550

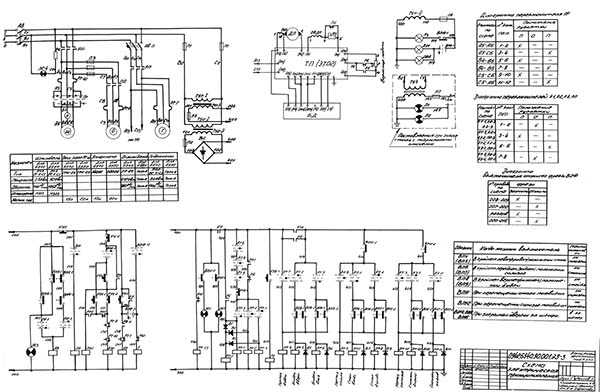

Схема электрическая принципиальная фрезерного станка 6550

Электрическая схема фрезерного станка 6550

Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе

Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе

Электрооборудование фрезерного станка 6550

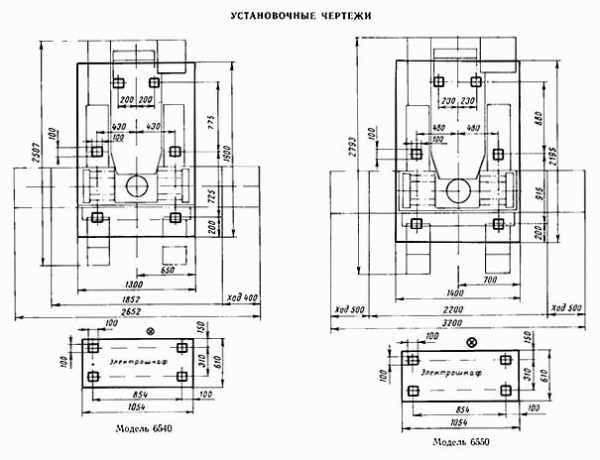

Установочный чертеж бесконсольного фрезерного станка 6550

Установочный чертеж бесконсольного фрезерного станка 6550


Технические характеристики бесконсольного фрезерного станка 6550

Наименование параметра65465406550
Основные параметры станка
Размеры поверхности стола, мм630 х 1600400 х 1000500 х 1250
Расстояние от торца шпинделя до поверхности стола, мм100..750100..530100..630
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм640430530
Наибольшее перемещение стола в продольном направлении, мм12508001000
Наибольшее перемещение стола в поперечном направлении, мм600400500
Вертикальное перемещение бабки, мм650430530
Наибольшая масса обрабатываемой детали, кг2000
Шпиндель. Бабка шпиндельная
Диаметр шпинделя по нижним подшипникам, мм105105
Частота вращения шпинделя, об/мин25..125031,5..160031,5..1600
Количество скоростей шпинделя181818
Ход гильзы шпинделя100120120
Скорость подачи бабки, мм/мин4..4804..8004..800
Скорость установочного вертикального перемещения бабки, м/мин0,80,80,8
Наибольший крутящий момент на шпинделе, кгс*м2141718022900
Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс150011001610
Наибольший угол поворота шпиндельной бабки, град±30°нетнет
Цена деления шкалы поворота шпиндельной бабки, мин30нетнет
Конус отверстия шпинделяМорзе 3Морзе 3Морзе 3
Конец шпинделя№3 ГОСТ 836-62№3 ГОСТ 836-62№3 ГОСТ 836-62
Рабочий стол
Цена деления лимба поперечного перемещения, мм0,050,020,02
Цена деления лимба продольного перемещения, мм0,050,020,02
Пределы продольных подач стола (б/с регулирование)(X), мм/мин10..120010..200010..2000
Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин
10..1200
10..200010..2000
Скорость быстрых перемещений стола продольных и поперечных, м/мин2,03,03,0
Наибольшее усилие резания, допускаемое механизмом подачи стола, продольное, кгс200026003000
Наибольшее усилие резания, допускаемое механизмом подачи стола, поперечное, кгс200027003100
Электрооборудование и привод станка
Количество электродвигателей на станке444
Электродвигатель привода главного движения, кВт137,510
Электродвигатель привода постоянного тока приводов подач стола и бабки, кВт4,52,22,2
Электродвигатель насоса смазки, кВт0,270,40,4
Электродвигатель насоса охлаждения, кВт0,120,120,12
Суммарная мощность установленных на станке электродвигателей, кВт17,89
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм3165 х 2890 х 31202507 х 2562 х 27852795 х 3200 х 2960
Масса станка, кг11600800012500
