Шипорезный станок своими руками (видео-демонстрация)

Многие хозяева домов и квартир привыкли проводить практически весь ремонт при помощи собственных усилий. В тех случаях, когда изготавливаются окна и двери, широкое распространение получает фрезерно-шипорезный станок. Однако такое устройство не совсем подходит для этих целей. Связано это с тем, что его необходимо постоянно перенастраивать под различные задачи. Именно по данной причине и рекомендуется изготовить шипорезный станок самостоятельно.

В результате нижеперечисленный действий получится станок, который не нужно перенастраивать, ведь он будет настроен только на работу с нарезкой шипа. Для сборки необходимо предварительно приобрести два шпинделя. Схема конструкции каретки может быть найдена на просторах Глобальной сети. При желании в неё можно внести изменения.

Чаще всего в общей конструкции шипорезного станка при самостоятельной сборке изменяется длина направляющей шины в большую сторону. Следовательно, нагрузки также возрастают. В связи с этим можно отказаться от применения квадратной трубы, а вместо неё допускается использование двутавровой балки, к полкам которой привариваются уголки.

Не рекомендуется изменять стандартную каретку. Она должна включать в себя два стальных уголка по 6.3 см, восемь подшипников марки 301, автомобильный болты (L50) и шайбы к ним. Из двутавровой балки можно вырезать крепления в виде буквы «Т». К ним прикручивается столик с направляющей, а также прижимом.

Как сделать шипорезный станок своими руками?

Видео: самодельный шипорезный станок

Стоит отметить, что в прижим должен быть изготовленным в заводских условиях и приобретаться в специализированных магазинах. Наличие столика объясняется тем, что каретка, таким образом, получает дополнительную жёсткость. Также происходит связь уголков по диагонали. Каретка хоть и получается достаточно жёсткой, но имеет очень лёгкий плавный ход. Она может устанавливаться и на станки других типов.

Купленные заранее шпинделя устанавливаются на балке длиной 1,8 метра. Подбор высоты фрез происходит при помощи втулок, шайб и долбёжного станка. Стоит обратить внимание на то, что данное действие потребует наличия вытяжки, если оно происходит в замкнутом помещении. Это связано с тем, что в ходе выполнения работ накапливается огромное количество пыли. Фрезы закрываются заграждением, которое изготавливается из трёх досок.

В общем, собранный шипорез является довольно пыльным и шумным станком, но позволяет сэкономить огромное количество времени.

list-name.ru

видео-инструкция как сделать приспособления самому, чертежи, фото и цена

Все фото из статьи

Если вы любите работать с деревом либо предпочитаете все ремонтные работы делать самостоятельно, то вам в доме не помешает соответствующее оборудование. Например, вы можете собрать токарный, фрезерный, шипорезный станок по дереву своими руками.

Первоначально данная задача может показаться сложной. Однако, прочтя эту статью, вы измените свое мнение. Тем более что цена агрегата будет в разы меньше промышленных аналогов.

Такое простое приспособление позволит вам делать различные изделия из дерева.

Сборка токарного приспособления

Схема простейшего токарного станочка.

Способ сборки будет таким:

1. Основой агрегата будет 3-фазный электромотор. Поэтому питание его должно быть трехфазным, иначе в доме будет постоянно выбивать автоматический предохранитель.
2. Частота оборотов движка – не больше 1500/мин.

Обратите внимание! Разные виды приводов подключаются различно: «треугольником» либо «звездой».Главная сложность при этом – правильный выбор конденсатора. Его емкость должна соответствовать мощности движка.

3. Наденьте на вал мотора планшайбу для объемных деталей и съемный аналог — для мелких. Вторую сторону узла зафиксируйте уголком. На планшайбах расположены особые пики, на них заготовки насаживаются молотком.
4. Далее заготовку отцентрируйте и закрепите контршайбами. Самодельный по дереву станок готов.

Работа на станке

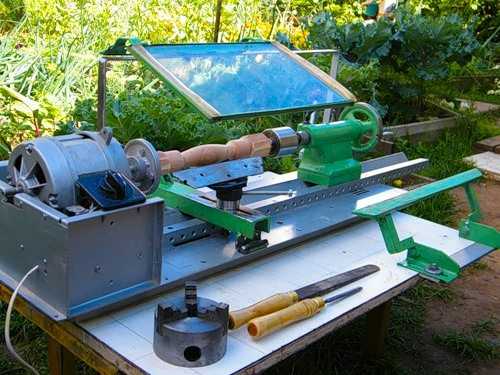

На фото- производство детали.

Правила работы:

1. Включите станок и подставьте первый резец (обычная стамеска). Он снимет первоначальный слой (1-3 мм).
2. После грубой обработки, заготовка будет толще, чем нужно на 1 мм. Снимите остаточный слой чистовым резцом, который придаст изделию окончательную форму.

Размеры заготовок можно контролировать микрометром либо шаблоном.Контуры и вырезы можно делать острой стороной стамески, а шлифовку осуществлять чистовым резцом.

Выглаживать детали можно и наждачной шкуркой. Полировать же древесной стружкой, зажав ее в кулаке и подводя к заготовке.

Фрезерный стол

Чтоб ручным фрезером было удобно работать, он нередко монтируется стационарно, заготовки же перемещаются. В таком случае инструмент превращается во фрезерный стол.

Выбор инструмента

Перед тем как подобрать ручной фрезер по дереву, подумайте, для каких операций он будет необходим:

1. Самодельные станки по дереву для сложных заготовок требуют мощного фрезера с большим числом оборотов.
2. Желательно приобрести инструмент с ручным регулированием и авто-стабилизацией шпинделя.
3. Удобны агрегаты, имеющие опции плавного пуска и быстрого выключения.

Обратите внимание! Инструкция рекомендует подбирать приспособление мощностью не менее 2 кВт и с регулировкой оборотов. Так вы сможете уверенно обрабатывать любую породу и тип древесины.

Изготовление агрегата

Схема фрезерного стола.

Важный элемент станка — это каркас:

1. Он представляет собой станину на опорах, поверх нее располагается столешница. Каркас можно изготовить из любого прочного материала: ДСП, дерева, металла и пр.
2. Главное здесь, чтоб конструкция была устойчивой и жесткой. Что касается размера, тут надо исходить из того, с заготовками какого объема вам придется работать.
3. Для удобства использования, низ станины следует углубить. Это позволит вам не цеплять ногами конструкцию.

Столешницу можно сделать из обычного аналога для кухонного стола, с покрытием из специального пластика. Благодаря ему деталь будет хорошо скользить, а доска станет отлично гасить вибрации.

Далее надо сделать монтажную пластину для фрезера:

1. Она должна иметь высокий уровень прочности при небольшой толщине. Этому условию отвечают текстолит и металл. Что убедительно доказывают чертежи: как сделать самому станки по дереву.
2. Пластина должна иметь прямоугольную форму. В ее середине делается отверстие, затем в этом месте фиксируется фрезер.
3. Чтоб прикрепить агрегат с пластинкой к столешнице, по углам металла или текстолита сверлятся 4 дырочки.

Для удобства работы, вы можете стол оборудовать верхним прижимом. Для этого пригодится шарикоподшипник. Он даст возможность плотно фиксировать детали.

Универсальный станочек из электродрели

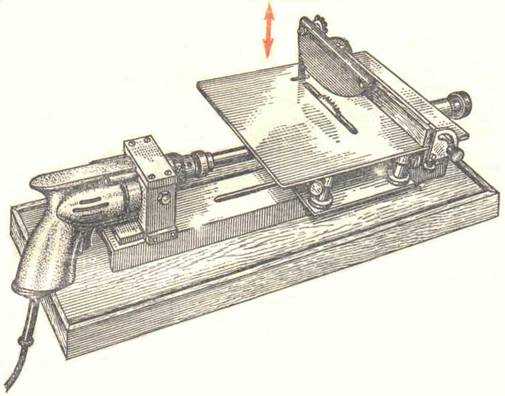

Циркулярка из дрели.

Для бытового использования можно собрать универсальный агрегат, который соединит в себе многие самодельные станки и приспособления по дереву: циркулярную пилу, точило, отрезной, токарный и шлифовальный приборы.

Сборка агрегата

Сборка будет состоять из 4 шагов:

1. Основа приспособления — это станина для фиксации дрели. Ее материал — доски, текстолит (толщина 1.8-2 см)или склеенные 2 листа фанеры (1 см каждый).
2. Крепится дрель зашейку (она цилиндрической формы) корпуса, назначение которой установка дополнительной рукояти. Принцип зажимания:осуществляется стягивание зазора (в станине) закрепленной жестко резьбовой гайкой и шпилькой.
3. Количество точек установки электродрели, их местоположение на каркасе и размеры зависимы от разновидности и размера инструмента, а также варианта его использования. В него можно зажимать наждак, пильный диск, фрезы, гибкий шлифовальный круг по дереву и пр.
4. Жестко зафиксировать шпильку можно эпоксидным клеем с дополнительной защитой-фиксатором от проворачивания (штифт сечением 2 мм).

Применение приспособления

Токарный станок на базе дрели.

Подобные собранные своими руками станки по дереву имеют широкую сферу применения. Сверление древесины – это само собой разумеется, т.к. основой приспособления является дрель.

Второе назначение – пиление листовых материалов: фанеры, ДСП, ДВП. Для этого на станине, помимо дрели с закрепленной в патроне дисковой пилой сечением 15 см, надо внизу закрепить скользящую подошву.

Ее можно сделать из дюралюминия толщиной 2 мм. Для комфортного применения получившейся электропилы, спереди наверху станины можно сделать ручку.

Обратите внимание!Диск пилы следует закрыть защитным кожухом. Его можно сделать из согнутой стальной полосы (толщина 2-3 мм), надежно зафиксированной на станине.

Третья возможность — заменить диск плоской фрезой. Это даст возможность вырезать не очень глубокие пазы. Тут надо дополнительно сделать отверстие прямоугольного сечения на скользящей подошве.

Сверлильный агрегат.

Четвертый вариант — использовать дисковую пилу, как отрезной агрегат. Это удобно для производства дверных коробок, оконных рам и пр. Лучше всего делать это на опоре-плите с зафиксированным на ней поворачиваемым кронштейном.

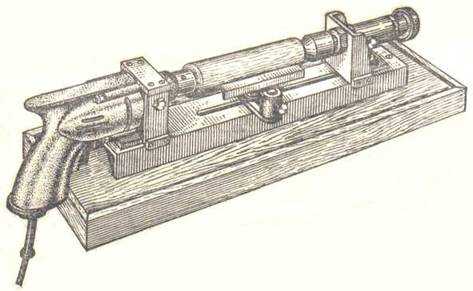

Пятый способ использовать дрель — как привод небольшого деревообрабатывающего станочка. При этом скользящая подошва будет играть роль рабочего стола. В данном случае, станина фиксируется уголками на опоре-плите из ОСП или ДСП.

Данная жесткая конструкция дает возможность собрать как маленький токарный, так и шлифовальный агрегат.

Вывод

Простые приспособления для обработки древесины бытового назначения вполне можно собрать самостоятельно. Главное при этом – точно следовать профессиональным чертежам и логике применения станка.

Видео в этой статье продолжает информировать вас по теме. Если у вас возникли дополнительные вопросы, вы можете задать их в комментариях.

rubankom.com

Шипорезный станок по дереву: конструкция и принцип работы

Шипы и проушины различной конфигурации являются важнейшими соединительными элементами в мебельном и столярном производстве. Для автоматизации процесса производства этих элементов сконструированы специальные станки. Каждый шипорезный станок по дереву может быть настроен на автоматическое изготовление проушин и шипов любой конфигурации.

Конструктивные особенности и принцип действия

Шипорезные станки относятся к разряду деревообрабатывающих станков и предназначены для автоматического производства соединительных элементов столярных и мебельных конструкций – шипов и проушин. В зависимости от способа обработки дерева, от вида изготавливаемого шипа, они подразделяются на два класса –для производства рамных шипов и для производства ящичных шипов.

В свою очередь, в зависимости от технологии изготовления деталей, эти деревообрабатывающие станки делятся на односторонние и двухсторонние. С их помощью автоматизировано производство шипов всех видов:

Схема шипорезного станка

• прямых;
• круглых;
• овальных;
• «ласточкин хвост».

Все механизмы, которыми оборудован шипорезный станок по дереву, расположены в определенном порядке, соответствующем последовательности технологических операций. Первая технологическая операция, выполняемая по дереву – это торцевание. Операция выполняется с помощью специального пильного механизма. Далее, если того требует технология производства, выполняется прорезка в дереве проушины специальной проушечной головкой.

После изготовления проушины в работу включаются две шипорезные головки, настроенные на изготовление шипа определенной формы и размера. Каждая пильная головка снабжена своим электрическим двигателем.

Практически все крупные производители мебели устанавливают в деревообрабатывающих цехах новейшее оборудование для обработки дерева различных пород, автоматизированные станки с ЧПУ. Замена режущего инструмента, настройка технологической цепочки выполняются оператором и занимает минимальное время.

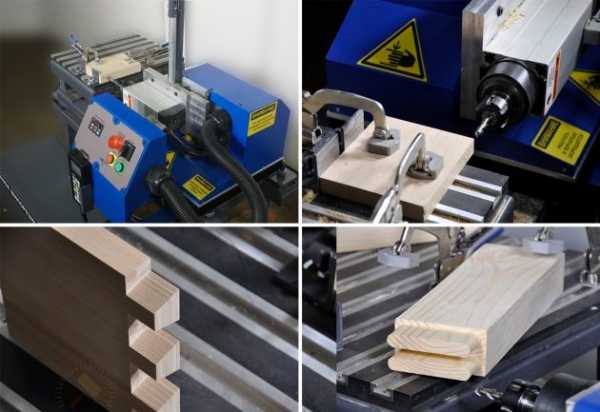

Шипорезный станок ТМ 105 с ЧПУ

Некоторые особенности конструкций

Односторонние агрегаты классифицируются как позиционные. На рабочем столе этих машин крепится обрабатываемая заготовка. Рабочий стол в процессе работы перемещается под пильными головками, производящими заданные манипуляции. После полного прохождения заготовки под режущим инструментом каретка возвращает рабочий стол в исходное положение, заготовка переворачивается, и предыдущий цикл повторяется, но уже на другой стороне.

Двухсторонние агрегаты классифицируются как позиционно-проходные. В этих станках заготовки подаются непрерывно цепным конвейером с механизмом, фиксирующим заготовку в нужном положении, распил производится одновременно с обеих сторон. В их конструкцию входят две колонны, причем одна из них фиксирована, а вторая – подвижная. Ее перемещение осуществляется по направляющим и настраивается на заготовку определенной длины.

В качестве шипорезного оборудования используются горизонтальные фрезы, а при изготовлении «ласточкиного хвоста» задействованы концевые фрезы конической формы.

Как работают шипорезные станки по дереву

Технологический процесс производства разделен на ряд последовательно выполняемых операций. Вначале деревянная заготовка укладывается на рабочий стол, где производится обрезка на заданный размер. На рабочую головку, расположенную на станине, насаживаются шипорезные устройства или специальные пилы, необходимые для выполнения заданных операций.

Схема работы шипов на шипорезном станке

Одновременно на поверхность дерева автоматически наносится слой клея для предотвращения расщепления и сколов. Это необходимая процедура, минимизирующая возникновение дефектов при обработке и, как следствие, выход бракованных изделий.

Следующий этап обработки – торцевание. Для его выполнения шипорезный станок по дереву оснащается соответствующими механизмами. Это необходимо для выравнивания торцов. Далее заготовка подается под рабочие головки, где с помощью пильных инструментов выполняются заданные операции.

После выполнения всех технологических операций на выходе получается деталь требуемых размеров, с шипами или проушинами, выполненными в соответствии с заданными настройками.

Большие шипорезные деревообрабатывающие станки нужны при крупносерийном производстве. Для изготовления небольших партий или единичных изделий вполне могут подойти небольшие фрезерные станки, укомплектованные шипорезными каретками. Это расширяет возможности фрезерного станка, так как он, в дополнение к своим основным функциям, получает еще функцию шипореза, что немаловажно при условии изготовления мелких партий.

Разновидности шипорезных станков и их применение

Как уже говорилось, все деревообрабатывающие агрегаты делятся на односторонние и двухсторонние, проходные и возвратные. Это деление – по технологии обработки дерева. Для конкретных целей существуют множество разновидностей и исполнений тех или других устройств. Наибольшим спросом пользуются шипорезы для изготовления оконных рам, дверных конструкций. В качестве рабочих органов используются вертикальные и горизонтальные фрезы, специальные пилы.

Простые шипорезы отрабатывают прямые шипы и проушины в заготовках из дерева. Сложные – «ласточкин хвост». Ящичные отрабатываются на специальных больших машинах, предназначенных для выпуска крупных серийных партий деталей. Круглые и овальные шипы и проушины изготавливаются на машинах, имеющих числовое программное управление и работающих в любой заданной плоскости.

Шипорезный станок по дереву оценивается по следующим характеристикам:

• диаметр пилы и размеры фрезы;
• максимальные размеры обрабатываемых деталей;
• тип, максимальные ширина и поперечник шипа;
• тип, максимальные ширина и глубина проушины;
• мощность;
• количество шпинделей;
• частота вращения шпинделя;
• скорость подачи;
• габариты и вес.

Сферы применения

Кроме применения в столярном и мебельном производстве, такой станок может использоваться для обработки деревянных и древесностружечных плит, для обработки напольных досок, при чистовой обработке дверных проемов и оконных рам, для изготовления паркета. В отдельную категорию выделены агрегаты, предназначенные для сращивания деталей из дерева.

Популярные модели и производители шипорезных станков по дереву

Одним из наиболее известных производителей деревообрабатывающего оборудования является японская компания «Makita Corporation». Для небольших производств компания поставляет компактный шипорез с программным управлением «Makita 5500 S». Агрегат имеет два двигателя, работающих на две пары пильных дисков. Параметры аппарата дают возможность получать заданную чистоту резки и скорость проходки. Он может работать с деталями из дерева практически любой длины.

Шипорезный станок МХВ 3515 С

Китайская компания LTT представляет на российском рынке гидропневматический шипорезный станок МХВ3515С. Этот мощный агрегат обрабатывает торцы брусков, нарезает зубчатые шипы, автоматически наносит клей для надежного сращивания узлов. Модель имеет каретку с гидропневматическим приводом и предназначена для работы на предприятиях по изготовлению столярных изделий высокого качества, клееного деревянного щита для изготовления мебели, строительного бруса.

Видео по теме: Шипорезный станок ТМ 105

promzn.ru

Шиповое соединение — 4 способа изготовления своими руками

Вы с успехом справитесь с изготовлением и подгонкой этого проверенного временем соединения, вне зависимости от того, какими инструментами располагаете. Просто выберите один из этих испытанных методов с использованием самого разного инструментария: от недорогих инструментов, которые наверняка имеются у вас под рукой, до специализированных станков.

Начните с основ: главные правила для соединений «шип-гнездом

Независимо от того, как именно вы формируете шипы и гнезда, эти советы помогут получать идеально подогнанные, прочные соединения для любых изделий.

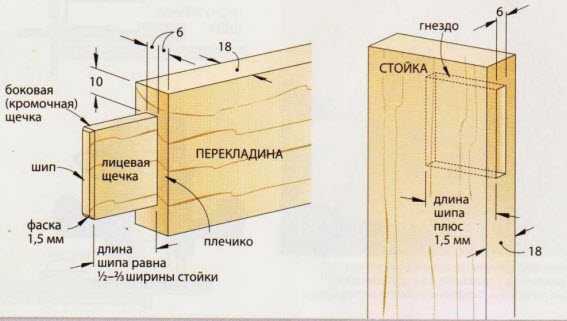

• Правильные соединения всегда начинаются с аккуратной разметки. Используйте проверенные стальную линейку и угольник, а линии разметки наносите остро заточенным карандашом, рейсмусом или разметочным ножом.
• Простое правило, которое легко запомнить: при разметке гнезда на торце или кромке толщину заготовки нужно делить на три равные части. Две внешние трети станут стенками гнезда, а средняя треть должна быть удалена. Так, в доске толщиной 18 мм (рисунок внизу) делается гнездо шириной 6 мм по центру кромки заготовки. При использовании материала толщиной более 18 мм ширина гнезда может быть больше одной трети толщины заготовки при условии, что толщина стенок гнезда будет не менее 6 мм — это вызвано соображениями прочности.

•

  Подогнать шип перекладины к гнезду с закругленными краями проще, чем сделать прямоугольным гнездо. Чтобы скруглить углы, используйте рашпиль или нож со сменными лезвиями.

  Вначале сделайте гнезда, а затем сформируйте подходящие к ним шипы. Намного проще точно подогнать шип, чем изменять размеры готового гнезда.

• Наивысшая прочность склейки достигается, когда сопрягаемые поверхности гладкие.
• Правильно подогнанный шип должен удерживаться в гнезде без клея и не выпадать при переворачивании деталей, но при этом для сборки и разборки соединения должно хватать лишь небольшого усилия руки.
• Высверленные или фрезерованные гнезда будут иметь закругленные концы. Чтобы подогнать их к шипу прямоугольного сечения, можно подрезать уголки гнезда стамеской. Для экономии времени и усилий, можно просто закруглить углы шипов (фото справа).

Вначале сделайте гнезда

Способ № 1. Простой сверлильный кондуктор для соединений на шкантах

Первые два способа выборки гнезд предусматривают сверление ряда перекрывающихся отверстий и удаление лишнего материала между ними. Отверстия должны быть перпендикулярными кромке доски, и с этой задачей отлично справляются приспособления-кондукторы для сверления отверстий под шканты. Они особенно удобны при работе с материалом толщиной около 18 мм, для которого подходят втулки распространенного диаметра 6 мм, как раз соответствующего ширине гнезда. (Большинство подобных приспособлений снабжено втулками для сверления отверстий диаметром 6, 8 и 10 мм, а некоторые имеют втулку для отверстий диаметром 12 мм.) Если сверлильный кондуктор не был укомплектован сверлом, приобретите спиральное сверло по дереву с центральным острием — такое режет чище и не дает сколов на поверхности.

Для ограничения глубины отверстия закрепите на сверле стопорное кольцо или сделайте «флажок» из малярного скотча.

Удерживая стамеску перпендикулярно кромке доски, аккуратно срежьте неровности на стенках гнезда. Если стамеска острая, киянка не понадобится.

Чтобы сделать гнездо, прикрепите приспособление к заготовке, установив его у края размеченного гнезда так, чтобы край отверстия едва касался линий разметки, обозначающих край и стенки гнезда. Просверлите отверстие, предварительно установив необходимую глубину сверления. Проделайте то же самое у другого края гнезда, как показано вверху слева. Теперь переставьте кондуктор и просверлите между двумя крайними отверстиями еще несколько отверстий. После этого высверлите материал между ними, центрируя сверло на перемычках между ними.

Удалив большую часть лишнего материала, зачистите и выровняйте боковые стенки гнезда стамеской. Используйте стамеску наибольшей ширины, которую позволят размеры гнезда. Если вы предпочитаете прямоугольные гнезда, подрежьте уголки стамеской, ширина которой равна ширине гнезда.

Способ № 2. Тот же принцип, но используется сверлильный станок

Оставленные между отверстиями перемычки нужны для вхождения сверла при удалении остатков лишнего материала.

Если у вас есть сверлильный станок, то для большей производительности и точности используйте его вместо электродрели и сверлильного кондуктора. Вам понадобится упор (хотя бы в виде ровной доски, струбцинами прикрепленной к столику станка), чтобы позиционировать гнездо и обеспечить его параллельность краям заготовки. Пользуясь угольником, проверьте перпендикулярность столика сверлу. Установите в патрон станка остроконечное спиральное сверло или сверло Форстера, имеющееся у таких сверл центральное острие препятствует уходу сверла с намеченной точки. Отрегулируйте ограничитель глубины сверления в соответствии с глубиной гнезда.

Так же как и при использовании кондуктора, вначале просверлите отверстия у концов будущего гнезда. Затем просверлите между ними ряд отверстий, оставляя перемычки шириной около 3 мм. Закончив сверление, подровняйте стенки и уголки гнезда стамеской.

Способ № 3. Использование погружного фрезера

Эта техника предполагает фрезерование гнезда с увеличением глубины на б мм за каждый проход. Кроме погружного фрезера потребуются острая фреза (мы рекомендуем спиральную фрезу с восходящей спиралью), а также боковой упор или специальное приспособление, удерживающее фрезу в пределах линий разметки. Можно контролировать начальную и конечную точки фрезеруемого гнезда на глаз или прикрепить к заготовке бруски- упоры, ограничивающие продольный ход фрезера.

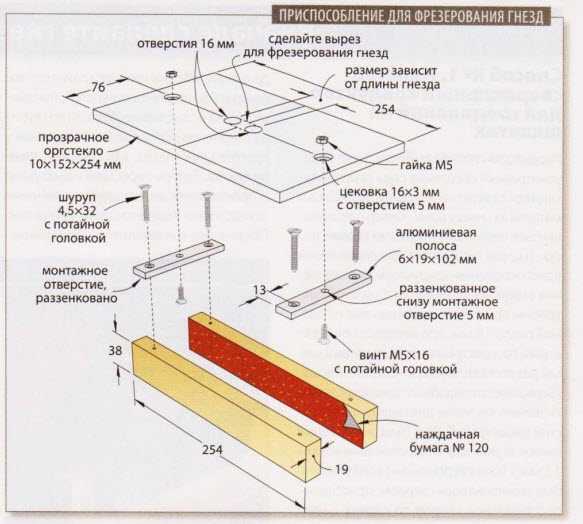

Самодельное или фабричное приспособление для фрезерования гнезд, подобное показанному на рисунке вверху, станет универсальным дополнением к любой мастерской. Верхняя пластина из прозрачного оргстекла позволяет легко совмещать центровочные линии приспособления с разметкой на заготовке. Длина и ширина щелевого отверстия приспособления должны быть несколько больше размеров гнезда с учетом разницы диаметров фрезы и копировальной втулки, перемещающейся в щелевом отверстии. Дополнительные затраты на покупку готового приспособления компенсируются его быстрой установкой и гибкой на стройкой размеров гнезда. Примерами таких приспособлений могут служить модели Mortise Pal и Leigh Super FMT. Приспособление Mortise Pal имеет встроенный зажим и поставляется с шестью шаблонами для фрезерования гнезд разной ширины и длины (дополнительные шаблоны можно приобрести отдельно). Настольное приспособление Leigh Super FMT (www.leighjigs.com) позволяет фрезеровать за одну установку и гнездо, и шип. В комплект входят направляющие и фрезы для шипов и гнезд пяти различных размеров. Дополнительные направляющие приобретаются отдельно.

КРОМКА ЗАГОТОВКИ. При обработке узких заготовок, таких как эта стойка, прижмите струбциной вспомогательный обрезок бруска для устойчивости фрезера. ТОРЕЦ ЗАГОТОВКИ. Несложное приспособление создает широкую и устойчивую опорную поверхность для фрезера при выборке гнезд в торцах заготовок.

Способ № 4. Сверление квадратных отверстий — это просто

Конечно, с технической точки зрения на долбежном станке выполняется не сверление, а долбление квадратных отверстий. Прямоугольное гнездо выдалбливается вокруг круглого отверстия одновременно со сверлением последнего, для чего используется специальное шнековое сверло, расположенное внутри полого резца-долота (нежнее фото слева). Этот способ выборки гнезд является быстрым, но также и наиболее затратным. Настольные долбежные станки, перекрывающие практически все ваши потребности по выборке гнезд, стоят примерно S225-500, стоимость напольных моделей начинается от $900. (Имейте в виду, что некоторые специализированные станки не укомплектованы резцами и сверлами, стоимость которых составляет $ 1 0-30 за штуку, а цена набора из четырех штук — от $40.)

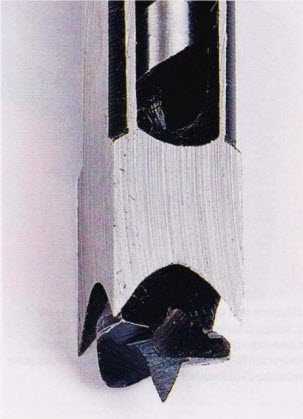

Сверло имеет глубокие канавки, быстро отводящие стружку, а внешний квадратный резец-долото формирует чистые стенки гнезда.

Длинный рычаг долбежного станка создает усилие, необходимое для погружения резца в заготовку.

Настроив долбежный станок, вы сумеете выбрать такое гнездо меньше чем за минуту.

Вот как работает долбежный станок. Вначале установите в станок резец-долото со сверлом. Отрегулируйте ограничитель глубины в соответствии с глубиной гнезда. Выровняйте упор параллельно резцу так, чтобы последний находился точно между линиями разметки. Сформируйте сначала концы гнезда, а затем удалите материал между ними, проделывая перекрывающиеся отверстия. Если вам нравится этот способ, но вы не готовы к покупке специализированного станка, подумайте о приобретении долбежного приспособления-насадки для вашего сверлильного станка. Подобные приспособления относительно недороги ($65-125). Насадка устанавливается на пиноль станка (фото внизу) и работает точно так же, как и долбежный станок. Недостаток ее заключается в том, что вы не сможете использовать станок для обычного сверления, пока не снимете приспособление.

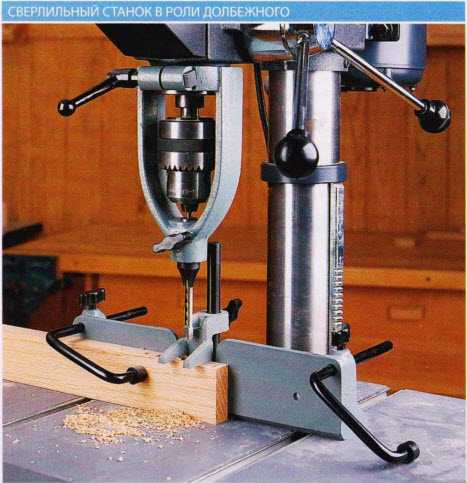

Всего за 20 минут можно превратить сверлильный станок в долбежный, установив на пиноль приспособление-насадку.

Теперь сделайте шипы и подгоните их к гнездам

Вставные шипы удобно использовать с фрезерованными гнездами. Отпилите шипы от длинной заготовки, обработанной до требуемого сечения.

В зависимости от выбранного способа выборки гнезд и имеющихся в наличии инструментов можно сделать шипы на концах деталей, либо вставные (отдельные) шипы, которые соединяют две детали с гнездами.

Использование вставных шипов предполагает выборку в обеих соединяемых деталях гнезд, в которые вставляется выпиленный шип, подходящий к обоим гнездам (фото справа). Вы можете не покупать заготовки для вставных шипов, а делать их сами из обрезков твердой древесины (для безопасности обрабатывайте обрезки длиной не менее 305 мм). Просто острогайте заготовку до толщины, обеспечивающей плотную посадку шипа в гнезде. Если концы гнезда полукруглые, отфрезеруйте на заготовках для шипов соответствующие скругления. После этого отпилите от заготовки шипы необходимой длины.

Способ № 1. Пазовый диск поможет быстро справиться с шипами

Наборный пазовый диск позволяет выпиливать шипы с высокой точностью и минимальными затратами времени. Точная настройка толщины диска не требуется, так как лишний материал удаляется за несколько проходов. Чтобы выпилить шипы этим способом, используйте два внешних диска, между которыми установите три промежуточных диска-чиппера толщиной 3,2 мм. Для предотвращения сколов на выходе диска из заготовки прикрепите к поперечному (угловому) упору пильного станка накладку из фанеры или МДФ.

Установив пазовый диск в станок, настройте его вылет так, чтобы он едва касался линии разметки шипа на заготовке. Используя обрезок материала той же толщины, что и у заготовки, сделайте с обеих сторон по одному проходу и проверьте посадку полученного шипа. Отрегулируйте вылет диска и снова выполните пробные проходы. Результатом должна стать плотная посадка шипа в гнезде.

ПАЗОВЫЙ ДИСК ОДНОВРЕМЕННО ФОРМИРУЕТ ПЛЕЧИКИ И ЩЕЧКИ ШИПА

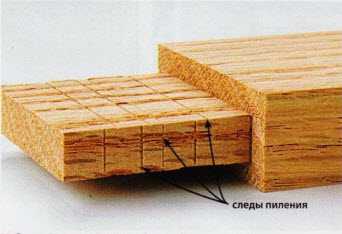

Наборный пазовый диск работает быстро и прост в использовании, но часто оставляет характерные следы в виде царапин, требующие дополнительной зачистки.

Сначала выпилите пазовым диском лицевые щечки шипа, а затем боковые. Высокая накладка поперечного упора обеспечит поддержку заготовки при выпиливании боковых щечек.

Теперь установите продольный (параллельный) упор станка так, чтобы он ограничивал длину шипа. Измерьте расстояние между упором и зубьями внешнего диска, дальнего от упора, — это расстояние определяет линию заплечиков шипа. При условии, что продольный упор расположен параллельно пильному диску и пазам для поперечного упора, выполнение прохода не приведет к защемлению диска или отбросу заготовки назад. Выпилите с этими настройками станка обе лицевые щечки шипа на всех заготовках. После этого, не меняя положения продольного упора, сформируйте боковые щечки шипов, отрегулировав соответственно вылет диска, чтобы получить нужную ширину шипа. Закончив выпиливание шипов, удалите с их щечек шероховатости при помощи зензубеля или шлифовальной колодки.

Способ № 2. С шипорезной кареткой шипы будут более гладкими

Шипорезная каретка, подобная показанной на правом фото внизу, стоит примерно столько же, что и хороший пазовый диск ($ 100-150), но она обеспечивает более чистую поверхность щечек шипа. Установите вылет пильного диска в соответствии с шириной плечиков. Затем, продвигая заготовку с помощью поперечного упора, сформируйте все четыре плечика шипа, как показано на левом фото внизу. Если необходимо, при выпиливании кромочных (боковых) плечиков отрегулируйте вылет диска. Предварительное формирование плечиков гарантирует, что они будут чистыми и четкими.

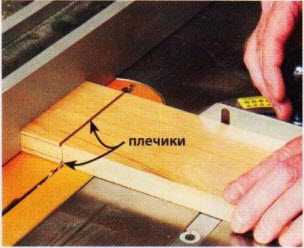

Сначала сделайте пропилы, формирующие плечики шипа. Подавайте заготовку при помощи углового (поперечного) упора, используя продольный упор как ограничитель длины шипа.

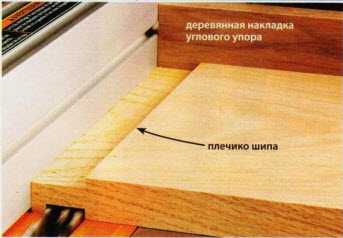

Настройте шипорезную каретку так, чтобы после выпиливания щечки шипа обрезок свободно падал в сторону, а не был зажат между диском и кареткой.

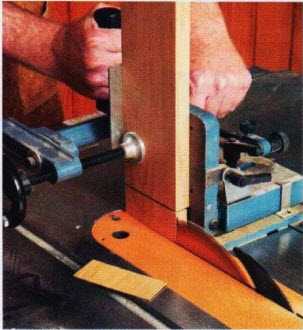

Чтобы выпилить щечки, просто закрепите стоящую на торце заготовку в каретке, отрегулируйте каретку, совместив линию разметки с краем пильного диска, настройте вылет диска и сделайте пропил. Переверните заготовку и опилите противоположную щечку шипа. Выпиленный таким способом шип будет расположен точно по центру (если шип должен быть смещен к одной из сторон заготовки, его следует выпиливать при двух разных установках). Шипорезные каретки позволяют формировать шипы не только под прямым углом, их задний упор можно наклонить. Желая сэкономить, изготовьте шипорезную каретку самостоятельно.

Способ № 3. Шипы на ленточной пиле — грубо и быстро

Настроить ленточную пилу для выпиливания шипов так же просто, как и для обычного продольного пиления. Предварительно сформируйте плечики шипа на круглопильном станке, как описано в «Способе № 2». После этого установите продольный упор ленточной пилы так, чтобы толщина выпиливаемого шипа была примерно на 0,8 мм больше требуемой, и сделайте пропил (фото внизу).

Формируя щечки шипа, подавайте доску медленно, чтобы пильное полотно не изгибалось и в результате не получились искривленные шипы. Будьте осторожны и прекратите подачу заготовки после того, как обрезок отпадет в сторону, чтобы случайно не пропилить плечики шипа. Выпиленные на ленточной пиле щечки будут слегка шероховатыми. Для лучшей адгезии клея сделайте их гладкими при помощи шлифовальной колодки или зензубеля.

Способ № 4. Зачем пилить, если есть фрезерный стол?

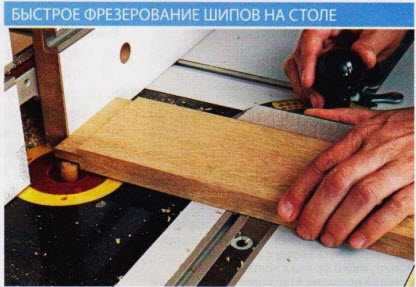

Вы можете фрезеровать гладкие и аккуратные шипы на фрезерном столе при помощи всего одной фрезы, поперечного и продольного упоров. Вначале вставьте в цангу фрезера прямую фрезу самого большого имеющегося диаметра и отрегулируйте ее вылет по линиям разметки шипа. Установите продольный упор фрезерного стола так, чтобы он ограничивал длину шипа. При этом он должен быть установлен параллельно пазу для поперечного (углового) упора — это гарантирует, что плечики шипа будут перпендикулярны кромкам заготовки.

Просвет между накладками продольного упора позволяет удалять стружку пылесосом.

Закончив настройку, приступайте к фрезерованию, выполнив сначала проход вдоль торца. Последовательно выполняйте один проход за другим, пока торец заготовки не будет скользить вдоль продольного упора. (Если сначала сформировать плечико шипа, есть риск, что при последующих проходах заготовку может вырвать из рук.)

Возможно, Вас заинтересует:

stroyboks.ru

Шипорезный станок по дереву своими руками

1 Типы шипорезных станков

Механизмы подачи заготовки с переменной скоростью разрешают использование инструментов маленького диаметра для достижения высокой точности. Применение сменного инструмента способно обеспечить выполнение несколько десятков операций, давая максимальную гибкость всем настройкам обработки.

Процессы могут управляться персональным компьютером с памятью, диагностикой и графическим интерфейсом пользователя.

Применяемые шипорезные станки разделяются на два основных типа:

• односторонние;
• двухсторонние.

Станки одностороннего типа за один цикл выполняется изготовление шипов на одной стороне заготовки. Эти станки работают по позиционному принципу: заготовка фиксируется на рабочем столе, который совершает возвратно-поступательные движения относительно инструментов (фреза и пила), установленных на шпинделе.

Читайте также об особенностях конструкции и правилах эксплуатации торцовочной пилы Корвет 4М.

Односторонний шипорезный станок по дереву

Станки двустороннего типа изготовляют шипы сразу на обоих заготовки. Они работают по позиционно-проходному принципу, то есть опиловка торцевых частей выполняется при движении заготовки относительно инструмента, а нарезка шипов и проушин выполняется с помощью подвижного фрезерного узла при неподвижно зафиксированной заготовке.
к меню

1.1 Характеристики шипорезных станков

Основные параметры станков описываются их технологическими возможностями:

• максимальная длина шипа;
• минимальная толщина шипа;
• максимальная глубина проушины;
• ширина проушин;
• допустимый размер заготовки.

Кроме того, станки характеризуются числом шпинделей, диаметром пилы, размерами фрезы, скоростью подачи и мощностью двигателя.

Читайте также: применение и разновидности кромкообрезных станков.

к меню

2 Известные производители и популярные модели

Различные модели также могут отличаться дополнительными возможностями, такими как:

• программное управление, в том числе с помощью компьютера;
• наличие автоматической смены инструмента;
• конструкцией механизма подачи заготовки.

к меню

2.1 Makita Corporation, Япония

Японская компания «Makita» предлагает станок с программным управлением «Makita» 5500 S, оснащенный двумя двигателями для привода двух пар продольных и поперечных пильных дисков. Его параметры обеспечивают требуемую чистоту резки и скорость выполнения работы.

Рейсмусовый станок MAKITA

Наибольшая глубина резки за один проход составляет 90 мм, при этом большую глубину шипов (до 240 мм при ширине и высоте по 130 мм) можно просто достичь за несколько проходов.

Станок может работать с заготовками неограниченной длины, для чего используется вспомогательный блок с регулируемыми геометрическими параметрами. Сам станок весьма компактен и легок: размеры в горизонтальной проекции составляют 560×620 мм при высоте 810, вес не превышает 68 кг.

Читайте также: разновидности и характеристики распиловочных станков Макита.

к меню

2.2 SCM Group, Италия

Под принадлежащим группе брендом «Celaschi» сегодня выпускается двусторонний станок «Progress», пригодный не только обработки материалов из дерева и его производных, таких как ДСП, но также и гипсовых плит, материалов из пластика и стекловолокна.

Кроме основной операции – изготовления шипов с применением фрез – он может выполнять раскрой, профилирование и другие операции.

Шипорезный станок Ориент

«Progress» может работать с деталями свыше 6 метров длиной и толщиной до 20 сантиметров со скорость подачи материала до 1 метра в секунду. Он также имеет устройство автоматической смены инструмента и систему ЧПУ, может быть легко интегрирован с другим оборудованием от «SCM Group».
к меню

2.3 Группа компаний «МАГР», Украина

В номенклатуру продукции входит современный специализированный фрезерный станок модели «СШ-200-160П», который предназначен для выполнения операции нарезания поперечных шипов. Может использоваться совместно с торцовочными станками и прессами для сращивания ПСД.

Читайте также об особенностях использования ручных фрезерных станков по дереву.

Производит пакетную обработку деталей, что исключает сколы при резке. Фиксация пакета производится с помощью пневматического устройства, смещение шага шипов осуществляется путем изменения высоты рабочего стола.
к меню

2.4 Савеловский «СЗДО», Россия

АО «СЗДО» предлагает оборудование высокого качества, изготовленное совместно с ведущими мировыми компаниями, выпускающими оборудование для обработки древесины. Шипорезный станок «ШС»-3 предназначен для нарезки специальных клиновых шипов на торцах деревянного бруса.

Шипорезный станок FESTO

Станок обеспечивает выполнение цикла операций со смещением фрезы на одну вторую часть шага, для чего применена специализированная пневматическая система от итальянской фирмы «Camozzi».

ШС-3 позволяет обрабатывать детали размерами 20 х 20 сантиметров при толщине до 12 сантиметров, полный цикл нарезания шипа с обеих сторон занимает не более 30 секунд.
к меню

2.5 Как нарезать шипы своими руками без применения станка?

Читайте также: как сделать дровокол своими руками?

В этом случае вам понадобится шипорезное приспособление. Нередко столяры изготавливают самодельные шипорезки, но сегодня можно приобрести промышленную модель, например – «CMT» — 300. С его помощью (при наличии электрического фрезера) вы сможете, применяя различные шаблоны, получить нужный вам ящичный паз.

Приспособления для фрезерования вручную

Для этого понадобится еще и необходимого размера фреза, точнее – ассортимент фрез, от того же производителя. Торговая марка «СMT» принадлежит итальянской корпорации CMT Utensili SpA.

Часто вместе с шипорезными применяют пазовальные станки, например — «Balestrini» 2 CAP.

При работе с шипорезными станками необходимо применять ограждения, исключающие попадание частей тела и одежды на движущиеся части, и соблюдать установленные правила безопасности при использовании электроустановок.

Читайте также: как выполнить сборку фрезерного станка по дереву своими руками?

к меню

Виды шипорезных станков

Станок шипорез является разновидностью деревообрабатывающих станков. На рынке встречаются образцы как импортного, так и отечественного производства. Фиксирующие элементы на нем могут обрабатываться для последующего соединения изделий под углом, а также и для их сращивания (применяются фальцы типа «ласточкин хвост»).

Станки для фрезерования шипов по назначению делят на рамные аппараты и ящичные.

При этом рамные агрегаты бывают:

• односторонние. За один проход обрабатываются шипы на одной стороне заготовки;
• двухсторонние автоматизированные. Устройство шипорезного станка предусматривает размещение суппортов на двух колоннах и, соответственно, обработку заготовки с обеих сторон.

Естественно, производительность двухсторонних шипорезных станков значительно выше, чем их аналогов. Различают несколько видов агрегатов, которые выделяются по длине, при этом они бывают 2, 2,5, и 3 метра.

Режущим инструментом для них являются пилы для торцевания и фрезы (дисковые и концевые) для обработки прямых шипов, проушин на рамах и каркасах разных конструкций из дерева.

Формирование шипов ящичных и типа «ласточкин хвост» делают на специализированных станках, в основном в широкомасштабном и серийном производстве. При этом различают два вида фиксации «ласточкин хвост»: с закругленными и острыми углами.

Первую категорию изготавливают на многошпиндельных шипорезных аппаратах. Такие фигурные выступы обрабатываются одновременно на сопрягаемых поверхностях модульными фрезами. Именно такое соединение дает гарантию долговечности и надежности фиксирующего узла.

При изготовлении наиболее сложных овальных шпеньков (небольших шипов) и с круглой формой применяются автоматические шипорезные станки с числовым программным управлением.

Принцип работы

При образовании шпеньков, как правило, применяется процедура пиления и фрезерования. Для получения поверхностей шипового соединения используется соответствующий режущий инструмент.

Внимание! Какой бы формы шипы ни были, первоначальной операцией является торцевание заготовки.

Для наиболее распространенных моделей, применяющих при обработке фрезерование, станки оснащаются четырьмя шпинделями – тремя фрезерными и одним пильным. Загружаться на стол каретки могут одна или несколько заготовок, при этом они выставляются кромкой по линейке, а торцом – по упорной планке.

Шип образуется в результате торцевого фрезерования. Во время выхода режущего инструмента могут появляться сколы на краях, поэтому для их предотвращения на линейке смонтирован подпорный брусок, а также в некоторых станках предусмотрено нанесение клея на обрабатываемую поверхность.

После включения механизма подачи изделие автоматически фиксируется за счет бокового и верхнего гидравлических зажимов. Каретка с заготовкой начинает движение с определенной скоростью по двум направляющим относительно режущих инструментов.

При этом во время хода каретки на конструкции образуется шип нужной конфигурации, затем устройство, дойдя до упора (концевого выключателя), возвращается на исходную позицию. Здесь происходит замена готового изделия на заготовку, и цикл вновь повторяется.

В случае если станок двухсторонний, процесс формирования шипов происходит с двух сторон заготовки.

Самодельный шипорезный станок

Сегодня есть все возможности для предпринимательской деятельности, при этом многие занимаются изготовлением мебели, деревянных дверей и окон, где без соединительных шипов при сборке изделия не обойтись. И поскольку шипорезные станки стоят недешево, на первых порах для получения фиксирующих элементов вполне подойдет самодельный агрегат.

Его несложно изготовить своими силами, что сэкономит большие средства во время организации производства. Причем существуют разные варианты для изготовления таких станков, где базовым элементом может служить стационарный двигатель, болгарка, электролобзик и даже электрическая дрель.

Рассмотрим изготовление шипорезного станка своими руками на основе болгарки с расположением дисковой фрезы в горизонтальном положении.

Как и в заводском станке, здесь, кроме двигателя и режущего инструмента, существуют два комплектующих узла:

• станина;
• столешница.

Станина должна быть прочной и устойчивой, поскольку это базовая часть агрегата, на которой установлены устройство для крепления заготовки и болгарка с фрезой. Эта составляющая часть шипорезного станка может различаться по конструкции и изготавливаться без чертежей. Например, ее можно сделать из металлических уголков, а на них зафиксировать лист ДСП.

Размер столешницы должен соответствовать предполагаемой заготовке. На ней также располагаются струбцины и контрольная линейка.

Направляющие станины должны быть строго перпендикулярны движению столешницы при фрезеровании соединительных элементов. От этого зависит качество соединения шипов и проушин.

Сборка станка

На поверхности стола определяется место выхода вала и делается отверстие чуть большего диаметра. Болгарка фиксируется с помощью хомутов, при этом нужно проследить за тем, чтобы головки болтов были заподлицо с плоскостью столешницы.

В качестве режущего инструмента используются дисковые фрезы. При этом применяется одна фреза для выборки проушины и два режущих диска, если нужно обработать шип. Соответственно, расстояние между фрезами равно ширине паза.

Важно! В случае использования двух дисковых фрез посадка на болгарке должна быть через переходник со шпоночными пазами.

При такой сборке процесс фрезерования проушины или шипа происходит за счет движения заготовки. Для этого она крепится струбцинами к столешнице и затем вручную двигается по направляющим станины к вращающейся фрезе. При этом размеры шипа и проушины достигаются за счет упоров и толщины шайбы между дисками.

Применение такого самодельного шипорезного агрегата дает возможность получать соразмерные шипы и проушины, что значительно повышает производительность труда.

Фрезер ДИОЛД ШРЭ-0.9

• Каталог товаров
  • Электроинструменты
  • Ручные инструменты
    • Наборы ручных инструментов
    • Гаечные ключи
    • Отвертки
    • Зажимной инструмент
    • Режущий и пильный
    • Ударный и рычажный
    • Монтажный и крепежный
    • Паяльное оборудование
    • Малярный и отделочный
    • Для хранения инструмента
  • Измерительные инструменты
    • Построители плоскостей
    • Геодезическое оборудование
    • Измерители внешней среды
    • Ручные инструменты
    • Контрольно-измерительные
    • Тепловой контроль
    • Электроизмерительные
    • Аксессуары для инструментов
  • Всё для сада
    • Садовая техника
    • Навесное оборудование
    • Насосы и обрудование
    • Садовый инструмент
    • Садовый инвентарь
    • Системы полива
    • Ландшафтный дизайн
    • Укрывные материалы
    • Снегоуборщики
  • Сварочное оборудование
    • Сварочные аппараты
    • Электроды, прутки, проволока
    • Сварочные принадлежности
    • Генераторы (электростанции)
    • Средства защиты сварщика
    • Горелки
    • Резаки
    • Газовые редукторы
    • Газовые регуляторы
    • Газосварочное оборудование
  • Оборудование
    • Генераторы
    • Компрессоры
    • Пневматика
    • Пневматические инструменты
    • Силовая техника
    • Строительное оборудование
    • Дорожно-строительная техника и оборудование
    • Складское оборудование
    • Станки
    • Стабилизаторы напряжения
    • Генераторы промышленные
    • Оптика
  • Свет и электрика
    • Электроустановочные изделия
    • Освещение
    • Лампочки
    • Электромонтажные изделия
    • Системы безопасности
    • Светодиодное освещение
    • Электромонтажный инструмент
  • Сантехника и климат
    • Вентиляционные системы
    • Водонагреватели
    • Кондиционирование
    • Котлы
    • Обогреватели
    • Инженерная сантехника
    • Аксессуары для ванной
    • Сантехника
    • Инструменты сантехника
  • Уборка и клининг
    • Уборочная техника
    • Аксессуары для техники
    • Уборочный инвентарь
    • Лопаты
    • Моющие средства
    • Снегоуборщики
  • Автотовары
    • Зарядные и пуско-зарядные устройства
    • Автомобильные компрессоры
    • Инструмент для ремонта авто
    • Автомобильная техника
    • Оборудование для автосервиса
    • Шиномонтажное оборудование
    • Автомобильные аксессуары
    • Крепление багажа
    • Автомобильная косметика
    • Автохимия
  • Дом, туризм, отдых
    • Техника для кухни
    • Товары для дома
    • Кухонные принадлежности и посуда
    • Красота и здоровье
    • Мультимедиа
    • Системы хранения
    • Новогодние товары
    • Текстиль и дизайн интерьера
    • Туризм, спорт и отдых
  • Всё для строительства
    • Строительное оборудование
    • Дорожно-строительная техника и оборудование
    • Спецодежда
    • Индивидуальная защита
    • Фурнитура
    • Метизы и крепежные изделия
  • Расходные материалы
    • Аккумуляторы для инструмента
    • Для газонокосилок
    • Для шлифовки и затирки
    • Комплектующие и оснастка
    • Круги и диски
    • Для пильных и отрезных работ
    • Промышленная химия
    • Свёрла, биты, насадки, крепеж
    • Для сварки
    • Запасные части
  • Уцененные товары

Популярные публикации:

• Каноэ своими руками

  Описание конструкции и основы проектирования лодокКаноэ представляет одно из самых удобных и практичных малоразмерных судов.…

• Монтаж вагонки своими руками

  Этапы проведения обшивкиПошаговый монтаж вагонки своими руками заключается в выполнении нижеследующих этапов: Выполняют подготовительные работы.…

plotnikov-pub.ru

Шипорезный станок по дереву | Все Станки

Прочное соединение между деревянными элементами должно обеспечиваться с помощью соединительных конструкций. Основой для таких сопряжений на заготовках формируют шипорезные станки. С их помощью нарезаются шипы наиболее популярных конфигураций:

• прямой ящичный тип;
• круглая форма;
• овал;
• «ласточкин хвост».

Фигурные соединительные элементы изготавливаются на оборудовании различной мощности. Чем больше производительность требуется, тем более высокой мощностью должен обладать станок шипорезный. Для небольших и средних деревообрабатывающих предприятий можно пользоваться перенастройкой, а для высокопроизводительных под каждую форму требуется отдельный агрегат.

Шипорезный станок по дереву

Иностранные шипорезные станки по дереву, цена которых 3500-10000 $, востребованы в мебельной промышленности, у производителей окон, у изготовителей различных рамочных конструкций. Существует несколько типов этого оборудования:

• одностороннее;
• двустороннее.

При этом подержанный шипорезный станок по дереву, цена на который снижается до 1500$, может оказаться проходного типа либо возвратного. Такие характеристики каждый производитель может подобрать для своих конкретных технологических процессов.
Популярный шипорезный станок makita 5500 s, видео с которым ниже, обеспечивает высокое качество обработки заготовок и является наиболее популярной и востребованной моделью среди аналогов.

Применение такого самодельного шипорезного агрегата дает возможность получать соразмерные шипы и проушины, что значительно повышает производительность труда.

Фрезер ДИОЛД ШРЭ-0.9

• Каталог товаров
  • Электроинструменты
  • Ручные инструменты
    • Наборы ручных инструментов
    • Гаечные ключи
    • Отвертки
    • Зажимной инструмент
    • Режущий и пильный
    • Ударный и рычажный
    • Монтажный и крепежный
    • Паяльное оборудование
    • Малярный и отделочный
    • Для хранения инструмента
  • Измерительные инструменты
    • Построители плоскостей
    • Геодезическое оборудование
    • Измерители внешней среды
    • Ручные инструменты
    • Контрольно-измерительные
    • Тепловой контроль
    • Электроизмерительные
    • Аксессуары для инструментов
  • Всё для сада
    • Садовая техника
    • Навесное оборудование
    • Насосы и обрудование
    • Садовый инструмент
    • Садовый инвентарь
    • Системы полива
    • Ландшафтный дизайн
    • Укрывные материалы
    • Снегоуборщики
  • Сварочное оборудование
    • Сварочные аппараты
    • Электроды, прутки, проволока
    • Сварочные принадлежности
    • Генераторы (электростанции)
    • Средства защиты сварщика
    • Горелки
    • Резаки
    • Газовые редукторы
    • Газовые регуляторы
    • Газосварочное оборудование
  • Оборудование
    • Генераторы
    • Компрессоры
    • Пневматика
    • Пневматические инструменты
    • Силовая техника
    • Строительное оборудование
    • Дорожно-строительная техника и оборудование
    • Складское оборудование
    • Станки
    • Стабилизаторы напряжения
    • Генераторы промышленные
    • Оптика
  • Свет и электрика
    • Электроустановочные изделия
    • Освещение
    • Лампочки
    • Электромонтажные изделия
    • Системы безопасности
    • Светодиодное освещение
    • Электромонтажный инструмент
  • Сантехника и климат
    • Вентиляционные системы
    • Водонагреватели
    • Кондиционирование
    • Котлы
    • Обогреватели
    • Инженерная сантехника
    • Аксессуары для ванной
    • Сантехника
    • Инструменты сантехника
  • Уборка и клининг
    • Уборочная техника
    • Аксессуары для техники
    • Уборочный инвентарь
    • Лопаты
    • Моющие средства
    • Снегоуборщики
  • Автотовары
    • Зарядные и пуско-зарядные устройства
    • Автомобильные компрессоры
    • Инструмент для ремонта авто
    • Автомобильная техника
    • Оборудование для автосервиса
    • Шиномонтажное оборудование
    • Автомобильные аксессуары
    • Крепление багажа
    • Автомобильная косметика
    • Автохимия
  • Дом, туризм, отдых
    • Техника для кухни
    • Товары для дома
    • Кухонные принадлежности и посуда
    • Красота и здоровье
    • Мультимедиа
    • Системы хранения
    • Новогодние товары
    • Текстиль и дизайн интерьера
    • Туризм, спорт и отдых
  • Всё для строительства
    • Строительное оборудование
    • Дорожно-строительная техника и оборудование
    • Спецодежда
    • Индивидуальная защита
    • Фурнитура
    • Метизы и крепежные изделия
  • Расходные материалы
    • Аккумуляторы для инструмента
    • Для газонокосилок
    • Для шлифовки и затирки
    • Комплектующие и оснастка
    • Круги и диски
    • Для пильных и отрезных работ
    • Промышленная химия
    • Свёрла, биты, насадки, крепеж
    • Для сварки
    • Запасные части
  • Уцененные товары

Популярные публикации:

• Каноэ своими руками

  Описание конструкции и основы проектирования лодокКаноэ представляет одно из самых удобных и практичных малоразмерных судов.…

• Монтаж вагонки своими руками

  Этапы проведения обшивкиПошаговый монтаж вагонки своими руками заключается в выполнении нижеследующих этапов: Выполняют подготовительные работы.…

plotnikov-pub.ru

Шипорезный станок по дереву | Все Станки

Прочное соединение между деревянными элементами должно обеспечиваться с помощью соединительных конструкций. Основой для таких сопряжений на заготовках формируют шипорезные станки. С их помощью нарезаются шипы наиболее популярных конфигураций:

• прямой ящичный тип;
• круглая форма;
• овал;
• «ласточкин хвост».

Фигурные соединительные элементы изготавливаются на оборудовании различной мощности. Чем больше производительность требуется, тем более высокой мощностью должен обладать станок шипорезный. Для небольших и средних деревообрабатывающих предприятий можно пользоваться перенастройкой, а для высокопроизводительных под каждую форму требуется отдельный агрегат.

Шипорезный станок по дереву

Иностранные шипорезные станки по дереву, цена которых 3500-10000 $, востребованы в мебельной промышленности, у производителей окон, у изготовителей различных рамочных конструкций. Существует несколько типов этого оборудования:

• одностороннее;
• двустороннее.

При этом подержанный шипорезный станок по дереву, цена на который снижается до 1500$, может оказаться проходного типа либо возвратного. Такие характеристики каждый производитель может подобрать для своих конкретных технологических процессов.
Популярный шипорезный станок makita 5500 s, видео с которым ниже, обеспечивает высокое качество обработки заготовок и является наиболее популярной и востребованной моделью среди аналогов.

На станки этого типа есть возможность установки как фрезерного инструмента, так и дисковых пил для дополнительной торцовки. Фрезеруются разные участки поверхностей:

• прямые шипы;
• углубления для рамочных элементов конструкций;
• деревянные каркасные детали.

Для того чтобы изготовить соединение типа «ласточкин хвост» или прямое ящичное, потребуется шипорезка, купить которую нужно дополнительно к основному оборудованию. Такие типы соединений обеспечивают максимально надежное сопряжение двух и более элементов между собой.


Наиболее сложным является формирование на заготовках круглого либо овального шипа. Станки для исполнения таких операций должны быть оснащены блоком ЧПУ, обеспечивающим работу во всех плоскостях и координатах.

stankiwse.ru
