РЯД-01М

Станок для намотки катушек РЯД-01М

Также этот прибор может называться: РЯД01М, РЯД 01М, РЯД-О1М.

РЯД-01М станок для намотки катушек предназначен для намотки электрических каркасных катушек. Намотка катушек с механической раскладкой провода происходит в следующих режимах:

- послойная намотка;

- технологический останов;

- индикация цикла намотки;

- работа с электродинамическим торможением;

- работа в наладочном режиме.

Технические характеристики РЯД-01М:

Скорость намотки:

- I ступень - от 0 об/мин до 8100 об/мин;

- II ступень - от 0 об/мин до 1380 об/мин;

- дополнительный привод - от 0 об/мин до 300 об/мин.

Крутящий момент станка:

- I ступень -

не менее 0,4 Н·м;

- II ступень - не менее 2,9 Н·м;

- дополнительный привод - не менее 13 Н·м.

Наибольшее количество одновременно наматываемых катушек - 6 шт.

Максимальное число витков в катушке - 99999,9±0,1.

Диапазон диаметров наматываемых проводов - от 0,04 мм до 2 мм.

Максимальный диаметр наматываемых катушек - 300 мм.

Ширина намотки - 200 мм.

Программирование секционной намотки - до 10 секций.

Станки РЯД-01М имеют плавное (бесступенчатое) регулирование:

- скорости намотки;

- шага раскладки провода.

Габаритные размеры без смоточно-натяжных устройств - 1200×750×100 мм.

Масса - 175 кг.

В состав станка РЯД-01М входит:

- корпус с передней бабкой, где устанавливаются электропривод;

- пульт управления с микропроцессором;

- задняя бабка;

- сменные смоточно-натяжные устройства.

Система раскладки провода основана на базе шагового двигателя и ШВП.

Условия эксплуатации РЯД-01М:

Температура окружающей среды - от 10º С до 35º С.

Питание:

- напряжение - 220 В;

- частота - 50 Гц.

Потребляемая мощность - не более 0,7 кВт.

Воздушная среда - невзрывоопасная.

Климатическое исполнение станков - УХЛ.

Категория размещения - 4 по ГОСТ 15150-69.


Оснастка-Маркет - Продукция - РЯД-01М

Станок для намотки катушек РЯД-01М


Общие сведения

Станок Ряд-01М предназначен для намотки электрических каркасных катушек. Станок позволяет осуществлять намотку катушек с механической раскладкой провода в следующих режимах:

  • - послойная намотка;
  • - технологический останов;
  • - индикация цикла намотки;
  • - работа с электродинамическим торможением;
  • - работа в наладочном режиме.

Конструкция и принцип действия

Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.

Станок обеспечивает плавное (бесступенчатое) регулирование скорости намотки и шага раскладки провода.

Введение программы намотки производится оператором средней квалификации.

Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.

Условия эксплуатации

Температура окружающей среды от +10 до +350 C;

воздушная среда — невзрывоопасная;

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.

Технические данные

Скорость намотки, об/мин
      I-я ступень 0...8100
      II-я ступень 0...1380
      дополнительным приводом
0...300
Крутящий момент, Н-м (не менее)
      I-я ступень 0,4
      II-я ступень 2,9
      с дополнительным приводом 13,0
Наибольшее количество одновременно наматываемых катушек, шт 6
Максимальное число витков в катушке 99999,9±0,1
Диапазон диаметров наматываемых проводов, мм 0,04...2,0
Максимальный диаметр наматываемых катушек, мм 300
Ширина намотки, мм 200
Программирование секционной намотки, секций до 10
Напряжение питания, В 220х50 Гц
Потребляемая мощность, кВт (не более) 0,7
Габаритные размеры без смоточно-натяжных устройств, мм
1200х750х1100
Масса, кг 175

Станок РЯД-01М (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 240 мм при условии заказа необходимых приспособлений и устройств

Станок РЯД-01М состоит из следующих частей:

  • устройство намоточное, черт. РАИК 442.126.002, - 1 шт.
  • стол, черт. ЫБМ4.135.419 - 1 шт.
  • стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств – 1 шт.
  • комплект ЗИП, черт. РАИК 442.123.002ЗИ – 1 шт.

Комплект ЗИП

  • Ремень 450-К-6 - 1 шт.
  • Ремень 900-К-4 - 1 шт.

Вставки плавкие

  • ВП1-1-0,25А, 250В – 1 шт.
  • ВП1-1-1,0А, 250В – 1 шт.
  • ВП1-1-3,15А, 250В – 1 шт.

Лампа накаливания 8LM2TALB024 – 1 шт.

Механизм раскладки, черт. ЫБМ3.773.041 – 1 шт.

Привод, черт. ЫБМ4.225.118 – 1 шт.

Колесо зубчатое, черт.ЫБМ4.300.014 – 1 шт.

Ключ, черт. ЫБМ8.392.015 – 1 шт.

Цанга, черт.ЫБМ8.239.074-01 – 1 шт.

Шкив, черт. ЫБМ8.322.305-01 – 1 шт.

Устройства и приспособления

Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка

Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм

Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм

Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 – 0,12 мм, усилие натяжения 0,05 – 1,1 Н (5– 112 Гс).

Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 – 0,29 мм, усилие натяжения 0,3 – 7,0 Н (30-715 Гс)

Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 – 1,7 мм, усилие натяжения 5,0 – 80 Н (510-8100 Гс)

Устройство натяжное, черт.ТИЛЮ304.312.001 для проводов диаметром 1,3 - 3,0 мм, усилие натяжения 70-350 Н (710-35700Гс)

Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм

Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 – 2,0 мм

Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 – 2,0 мм

Для намотки одной катушки необходимо заказывать станок РЯД-01М – 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик –1 шт.

При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.

Следует иметь в виду, что станок обеспечивает одновременную намотку не более 5 катушек проводом диаметром 0,04 – 0,3 мм и 4 катушек проводом диаметром 0,3 – 2,0 мм

РадиоКот :: НАМОТОЧНЫЙ СТАНОК

РадиоКот >Лаборатория >Радиолюбительские технологии >

НАМОТОЧНЫЙ СТАНОК

Здравствуйте, товарищи!

Снова за окном дождь и холодный ветер. Странное какое-то лето у нас в этом году. Уж чего в нём только не было: и невыносимая жара, и радиоактивные осадки, порождаемые лесными пожарами в Чернобыльской зоне отчуждения, и едкий смог от пожара на нефтебазе под Киевом, и похолодание до 14… Как бы к концу ещё снегом не «порадовало»?

Ну а я, пользуясь случаем небольшого отпуска, хочу поделиться с вами ещё одной полезной конструкцией.

Данный станочек позволяет без особых усилий наматывать миниатюрные дроссели и трансформаторы, обладает множеством полезных функций, прост в изготовлении и не содержит дефицитных компонентов. Собрать такой станочек под силу даже новичку!

Что умеет данный станок?
Мотать и считать витки! Счётчик станочка умеет вести как инкрементный (+1), так и декрементный (-1) счёт от 0 до 9999. Таким образом счёт витков производится как в направлении намотки, так и в обратном, если, например, необходимо отмотать лишнее. Станочек позволяет устанавливать скорость намотки (скорость вращения двигателя) и производит плавный разгон при пуске. Имеет два режима работы: режим свободной намотки - пуск и останов производятся пользователем; и полуавтомат - намотка заранее установленного количества витков со снижением скорости вдвое за 10 витков до окончания намотки и последующей автоматической остановкой. Кроме того станочек не теряет значение счётчика при случайном перебое питания, а все режимы и установки хранятся в энергонезависимой памяти.

И так, из чего же он состоит?
За основу станочка взята часть механизма микролифта компьютерного CD/DVD привода, который выдвигает деку для диска. Идея использовать данный узел заимствована у пользователя Shodan, за что ему отдельная благодарность. Находим ненужный привод, разбираем, снимаем шестерни, чтобы не повредить, и аккуратно отпиливаем нужную нам часть.

Дорабатываем полученный узел установкой оптического датчика. Для этого нам понадобятся ИК светодиод и сдвоенный фототранзистор, которые можно взять из старой компьютерной мышки шарикового типа. Данные элементы на плате имеют обозначения «LED» и «Q» соответственно.

 Кто уже успел избавиться от подобного хлама – не отчаивайтесь. Эти же элементы иногда встречаются и в новых оптических мышках в качестве энкодера колеса скроллинга. Данные ИК фототранзисторы работают на высокоомную нагрузку и потому чувствительны к электромагнитным помехам, а так же световым пульсациям, создаваемым люминесцентными лампами. Потому для повышения помехозащищённости их желательно поместить в экран и подключение к плате выполнить экранированным проводом.

Для удобства крепления и дальнейшей настройки оформим фототранзистор в оптическую головку, для чего приклеим его с помощью суперклея на «Г»-образное пластиковое основание, выпиленное из того же CD привода. Будьте внимательны, так как у фототранзистора только одна чувствительная сторона и её нельзя пачкать клеем. Далее из медной фольги вырезаем экран и закрепляем суперклеем на фотоголовке. С помощью кусочка тонкого провода экран необходимо соединить с общим выводом (коллектором) сдвоенного фототранзистора.

В качестве экранированного провода применён обычный дешёвый тонкий аудио кабель. Далее примеряем получившуюся фотоголовку на её будущее место и делаем пометку на ведущем колесе как можно точнее по оси чувствительности фототранзистора. С помощью сверла диаметром 1,5мм сверлим одно сквозное отверстие в колесе и основании под ним.

С помощью термоклея закрепляем ИК светодиод с припаянными проводами с обратной стороны основания так, чтобы выпуклость корпуса светодиода вошла в отверстие.

В моём случае пластик ведущего колеса оказался слишком прозрачным для ИК лучей и потому мне пришлось окрасить его с обратной стороны чёрной аэрозольной краской. Пластик основания очень чувствителен к растворителям и их парам. Потому дождитесь полного высыхания краски и только потом устанавливайте колесо на место. В противном случае ось, на которую крепится колесо, может быть повреждена.

Для настройки фотоголовки потребуется собрать простую схему.

Снова ставим фотоголовку на место так, чтобы зазор между ней и ведущим колесом составлял 1,5-2мм.

Перемещением головки добиваемся того, чтобы при плавном вращении колеса зажигался первый светодиод, затем второй, затем гас первый, затем второй (смотрите пример на видео в архиве). То есть логика работы энкодера должна выглядеть так: 00, 10, 11, 01, 00 и 00, 01, 11, 10, 00 при вращении в обратную сторону. Теперь фотоголовку необходимо зафиксировать в таком положении и окончательно закрепить суперклеем.

Кто уж совсем не захочет искать детали для предложенного варианта датчика - не проблема. Его можно заменить магнитным на микрогерконах или даже датчиках Холла. Но конструкция такого датчика не является предметом данной статьи и полностью возлагается на ваши творческие способности. Главное при этом, чтобы сохранялась выше описанная логика работы.

Теперь перейдём к электронной части станочка.

Рассмотрим контроллер станочка.

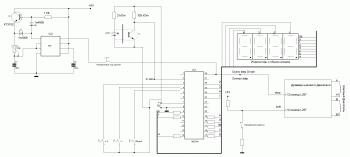

Как можете видеть по схеме, всё довольно минималистично. Сердцем контроллера выбрана однокристальная микро-ЭВМ семейства AVR типа ATmega8A. Питает схему линейный интегральный стабилизатор типа 7805. Индикация динамическая, реализована на четырёхразрядном семисегментном светодиодном индикаторе типа KEM-5641-BSR, который является клоном CA56-21SRWA и RL-F5620RCBW (документация в архиве). В качестве разрядных ключей применены маломощные биполярные транзисторы типа MMBT2907. Вместо указанных подойдут любые транзисторы структуры p-n-p в подходящем корпусе и током коллектора не менее 200мА. Управление контроллером осуществляется с помощью трёх кнопок: «RUN/SET», «STOP/MODE» и «CLEAR». На элементах VT1 и VD2 выполнен импульсный регулятор частоты вращения двигателя. Указанный на схеме транзистор можно заменить на IRLML2402 или более мощный. Диод Шоттки - любым диодом в подходящем корпусе и током не менее 1А. На элементах R1 и R2 выполнен делитель напряжения детектора пропадания питания. Данный узел выполняет важную функцию – определяет момент пропадания питания для сохранения значения счётчика в энергонезависимую память, откуда оно будет считано при следующем включении. Функционирует детектор следующим образом. При снижении напряжения внешнего источника ниже порогового значения (5,6-5,7В) срабатывает встроенный в БИС микро-ЭВМ аналоговый компаратор и даёт прерывание, по которому программа выполняет все необходимые действия. Контроллер в это время питается энергией, запасённой в конденсаторе C4, которой с запасом хватает на доли секунды, необходимые для выполнения программы.

Плата контроллера изготовлена методом ЛУТ на одностороннем фольгированном стеклотекстолите. Мне удобней всего работать с материалом толщиной 1мм, вы же можете использовать более толстый текстолит – это дело личных предпочтений.

Обратите внимание на то, как припаян к плате индикатор. Его передние выводы были предварительно полностью пропущены в отверстия платы так, чтобы он стоял под максимальным наклоном вперёд.

Спаянная без ошибок и из заведомо исправных элементов плата в каких-либо дополнительных настройках не нуждается. Прошивка находится в архиве. Фуз-биты необходимо оставить заводскими с тем лишь изменением, что надо установить галочку в окошке «BODEN».



Теперь можно приступить к окончательной сборке. В качестве станины я использовал имеющийся кусок органического стекла размерами около 15,5х7,5см и толщиной 8мм. Конструкция получилась добротной и довольно надёжной, потому рекомендую, по возможности, взять размеры не меньше указанных. Первой закрепляется плата контроллера. Для этого в ней предусмотрено 4 посадочных отверстия, которые рассверливаются под винты М3. Далее с маленьким отступом с помощью суперклея к станине крепится механический узел. С другой стороны к станине приклеивается упор, который вырезается из того же CD привода.

Конструкция упора в моём случае получилась не самой удобной и потому не заслуживает отдельного внимания. Возможно у вас получится практичней и оригинальней. Расстояние между механическим узлом и упором получилось таковым, что длина вала составила 75,0мм (76,5мм с зубцами). Вал изготавливается под конкретный тип каркаса. К сожалению, мне так и не удалось придумать один универсальный вал под все типы сразу. Пока изготовлено два вала под каркасы размеров E12 и E6.3. Изготовлялись они из полосок оргстекла толщиной 3мм тщательным обтачиванием надфилями вручную.

На валу под каркасы E12 сделан фиксатор. В толщу оргстекла засверлены два не сквозных отверстия под углом около 90 градусов относительно друг друга. В одно отверстие вставлен кусочек пружинки, изъятый из контакта какого-то мобильного телефона. В другое - изогнутый кусочек вывода радиоэлемента. Данная конструкция надёжно фиксирует каркас на валу.

Сразу за упором расположился узел «горячей» клавиши. Он изготовлен из микропереключателя, выпаянного с платы компьютерной мышки и обычного красного светодиода. Все элементы закреплены на маленьком кубике оргстекла, который в свою очередь приклеен к станине. Все провода, идущие к данному узлу, были спрятаны в «шахты», просверленные в толще оргстекла станины.

Все соединения (кроме экранированных проводов фототранзистора) выполнены проводом МГТФ.

Отдельного внимания заслуживает сопряжение вала с ведущим колесом.

Тонким ножом сделана выборка материала внутри шестерни ведущего колеса, соответствующая двум 1,5мм выступам вала. Сцепление оказалось довольно надёжным и ни разу не подводило в процессе эксплуатации. Места выборки пометил углублениями с красным лаком на торце шестерни для удобства установки вала.

Сзади плату контроллера закрывает щиток из тонкого оргстекла с отверстием под разъём питания. Данная мера была вынужденной, поскольку применённый тип разъёма оказался весьма хлипким и разламывался при малейших боковых нагрузках.

В качестве источника питания применено импульсное зарядное устройство с логотипом «ORANGE» от неизвестной мне марки мобильного телефона (см. на первой фотографии). Данное устройство довольно мощное, даёт около 8,5В на холостом ходу и ток к.з. порядка 0,75А. При подборе блока питания рекомендую в первую очередь обращать внимание на напряжение. Большинство телефонных зарядок имеют напряжение холостого хода 5…6В – они не подойдут. Вполне сгодится сетевой адаптер со стабилизированным выходом 9В. При недостаточной мощности источника питания станок не сможет выйти на полную мощность и всё время будет останавливаться. В общем, блок питания должен иметь напряжение от 7 до 10В и обеспечивать ток 0,5А при напряжении не ниже 6В.

Рекомендуемый порядок сборки платы: 1) паяются все резисторы, 2) все конденсаторы, 3) диоды и транзисторы, 4) разъём программатора, 5) микроконтроллер, 6) индикатор, 7) тщательная промывка платы от остатков паяльных материалов, 8) разъём питания и кнопки, 9) локальная протирка участков платы с предельной осторожностью, чтобы смывочная жидкость с остатками паяльных материалов не попала внутрь кнопок и разъёма.

Настройка станка и работа с ним достаточно просты и не заслуживают отдельного описания. Вкратце отмечу, что кнопка «CLEAR» производит обнуление счётчика. Кнопка «RUN/SET» разблокирует «горячую» клавишу. Кнопка «STOP/MODE» останавливает намотку, её длительное удержание (более 2с) переводит станок в режим настроек. В режиме настроек кнопки «RUN/SET» и «CLEAR» служат для изменения выбранного параметра, кнопка «STOP/MODE» используется для перехода к следующему параметру. Вместо более детального описания предлагаю вам просмотреть видео, в котором всё это рассказано и показано. https://youtu.be/1tLzHcztzx4

Данный станочек имеет огромный скрытый потенциал для творчества. Так, например, его можно доработать, снабдив такими важными узлами, как узел натяжения и укладчик провода. При этом даже не потребуется доработка платы контроллера – лишь изменение программной части и назначения некоторых её контактов. Мои возможности, к сожалению, ограничены, но я с радостью поделюсь своими мыслями с желающими подхватить эстафету.

Ну и пару слов о технике безопасности. Все работы проводить исправными инструментами, исключительно по их прямому назначению. Рабочее место должно быть оборудовано вытяжной вентиляцией, а помещение проветриваться. Кто ещё не знаком с правилами электростатической безопасности – настоятельно рекомендую ознакомиться, поскольку данная конструкция содержит компоненты, чувствительные к статическому электричеству. И, помните, что содержащийся в припое свинец и содержащиеся в изоляции проводов галогены – чрезвычайно опасные вещества, с которыми сегодня борется весь цивилизованный мир. Не подвергайте опасности своё здоровье и здоровье ваших близких! Никогда не обжигайте изоляцию с проводов! Срезайте её кусачками-бокорезами, перевернув их острой стороной от себя.

Всем удачной сборки и хорошего настроения!

Вопросы, как обычно - в Форум!

Супер архив.


Файлы:
Архив ZIP


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Намоточный станок с проводоукладчиком » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)


Давно была идея о создании намоточного станка с проводоукладчиком. На просторах Интернета много всего отыскать можно, но всегда встречался с какой-то трудностью по его реализации. И вот азарт достиг «точки кипения» и началась работа.
Достал старый принтер, сканер и все, что только под руку попалось...

Содержание / Contents

Сначала нужно продумать механическую часть. А что тут думать, вот каретка от принтера прекрасно двигается, почему её не использовать? Вырезав все не нужное и оставив только станину с осью и кареткой. Все прекрасно, но её двигает коллекторный двигатель, а управление через энкодерную ленту и ШИМ я не сделаю, нужно что-то придумать на шаговом двигателе.

Смотрю на сканер и вот оно чудо, там лампу перемещает шаговый двигатель, да ещё и редуктор есть. Берём этот редуктор с мотором и крепим на станину от принтера. Пересчитав какое расстояние проделает каретка за 1 шаг двигателя задался константой А = 0,02 мм.

В качестве самого проводоукладчика использовал диск от старого винчестера, предварительно вырезав от него ј сектора чтобы нормально «стал» на каретку. Провод будет проходить через систему роликов, которые были любезно откручены от сканера и припаяны на винчестерный диск.


Всё, проводоукладчик готов. Что касается схемы управления, то были приняты самые простые меры для реализации поставленной задачи. Благо, драйвер для биполярного шагового двигателя это не проблема, в Сети много вариантов. Выбрал простой на микросхемах L297 и L298.

Понял, что обойтись без микроконтроллера будет трудно и на некоторых форумах мне дали совет самому подучить программирование и написать программу, ибо никто не будет на энтузиазме мне её писать. Так и сделал. Прошу не пинать ногами, ибо это первая моя программа для МК.

Контроллер выбрал АТмега8, таких контроллеров полно и достать не проблема. Опишу алгоритм работы программы, каким я для себя видел.
Включаем контроллер и на семисегментном индикаторе горят «0,00» нули. С помощью кнопок «+1» и «-1» выставляем значение диаметра провода (например 0,31) и жмём кнопку «СТАРТ».

Контроллер, исходя из выше изложенной константы «А = 0,02», делает пересчёт сколько импульсов ему нужно подавать на драйвер шагового двигателя для его перемещения на расстояние 0,31 мм. Т.е. 0,31/0,02 = 15,5 импульсов. Так как число импульсов должно быть целое число контроллер выдаёт 16 импульсов (или 15). Погрешность есть, куда без неё.

Жмём кнопку «СТАРТ», на самом первом индикаторе загорается маленький квадратик и программа переходит в следующий этап работы, где контроллер ждёт сигнала от датчика, который будет на оси с катушкой, для разрешения выдать пачку импульсов для шагового двигателя. Вот он получает импульс и МК выдаёт пачку импульсов. Каретка проводоукладчика перемещается и ждёт следующего разрешающего импульса.

Если в процессе работы нужно «подкорректировать» диаметр провода и вернутся в первую часть программы, нужно нажать «СТАРТ», квадратик исчезнет и можно изменять значение диаметра провода. Одно замечание: чтобы была возможность контроллеру отреагировать на кнопку «СТАРТ», диск датчика на основной оси должен быть на чёрном сегменте, т.е. на контроллер от датчика должен подаваться уровень «лог. 1».

С прерываниями работать ещё не научился и сделал, как умею. Диск датчика расчертил на 4 части и черным лаком закрасил сегменты напротив, в шахматном порядке. Поскольку на диске будет 2 черных сектора – контроллер будет реагировать на каждые 180 градусов оборота оси, и соответственно будет на каждые 180 градусов перемещать каретку на Ѕ диаметра провода. В таком случае минимальный шаг намотки (в моем случае) =0,04 мм. Программа работает под внутренним тактированием с частотой 1 МГц.

Уже опробовал станок в намотке проводом 0,315 (мотал выходной трансформатор для гитарного усилителя на каркасе от ОСМ-0,16). Качеством намотки и работой доволен.

Надеюсь, моя статья поможет кому-то. С развитием автоматизации думаю о добавлении двигателя на основную ось и об обновлении программки для управлением вторым шаговым двигателем. Автоматизация – двигатель лени!
