Описание

Вертикально протяжные станки Manaca это классические протяжные станки с гидравлическим или электромеханическим приводом.

Станки могут быть оснащены одной или несколькими станциями с частичной загрузкой и разгрузкой с чередующимися или поворотными столами для сокращения времени цикла благодаря возврату инструмента во время цикла загрузки / выгрузки.

По желанию клиента, станок Manaca может быть оснащен полуавтоматическим переключателем протяжки и тяговыми гильзами.

Общие характеристики

Характеристика	RIZS	RIZSe
Технические характеристики Cabe
Размеры стола, мм	от 250 до 800	от 250 до 500
Сила резания, тонны	от 4 до 230	от 4 до 230
Ход инструмента, мм	от 1000 до 3000	от 1000 до 3000

Стандартная комплектация

Развернуть все Свернуть все

• Подходит для различных длин протяжки

• Может использоваться с одной или несколькими рабочими станциями

• ЧПУ FANUC

  Если используется электромеханический привод

Дополнительные опции

• Автоматический транспортер стружки

• Система внешней очистки двойного фильтрующего действия с тканевыми и магнитными дисками

Особенности

Неограниченная сила резания

Вертикально-протяжной станок не имеет ограничений по усилию резания

Подходит для серийного производства

Станки прекрасно справляются с задачей крупносерийного производства

Быстрая смена производства

Станки идеально подходят для производства с возможностью быстрой замены заготовки.

Вертикальные протяжные станки для внутреннего и наружного протягивания.

Вертикальные протяжные станки (рис. 8.) для внутреннего протягивания выпускаются заводами отечественного станкостроения с наибольшей тяговой силой 25 — 785 кН (2,5-80 тс) при наибольшем ходе каретки 0,8 — 1,25 м, мощностью 7 — 75 кВт.

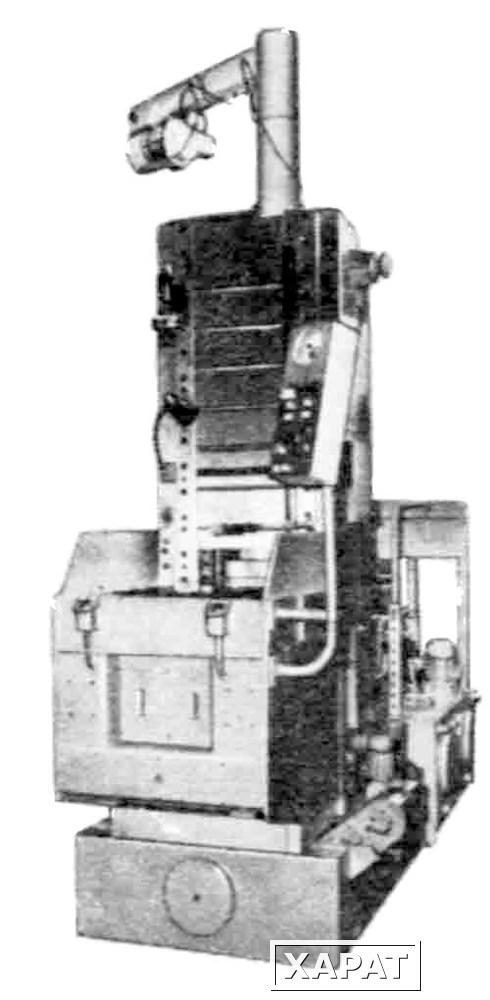

На рис. 8 показан вертикальный протяжной станок. На основании 1 установлена тумба 2, на которой смонтирован стол 3. На столе в приспособлениях устанавливают и закрепляют обрабатываемые детали. Протяжки при помощи инструментальных плит закрепляют в каретке 5, перемещающейся в вертикальных направляющих станины б. При ходе протяжки вниз осуществляется рабочий ход, при ходе вверх — холостой ход. Станина — сварная, коробчатой формы, с внутренними ребрами жесткости. Каретка 5 представляет собой чугунную отливку с направляющими в форме ласточкина хвоста. Сзади станины располагается гидропривод 7 станка и система охлаждения 4.

Станок сдвоенный, он имеет два стола и две каретки. Работа кареток согласована: если с одной стороны совершается рабочий ход, то с другой — холостой ход. Рабочие каретки и столы приводятся в движение при помощи гидропривода. Рис.8. Вертикальный протяжной станок.

Детали, обработанные наружным протягиванием.

Отечественная промышленность выпускает протяжные станки для наружного протягивания с наибольшей тяговой силой 25 — 390 кН (2,5 — 40 тс) при наибольшем ходе каретки 0,8 — 1,25 м, мощностью 7 — 40 кВт. На рис. 54 представлены некоторые детали, обработанные наружным протягиванием. Жирными линиями показаны протягиваемые поверхности.

Вертикальные станки для наружного — протягивания отличаются от вертикальных протяжных станков для внутреннего протягивания конструкцией рабочей каретки и стола. Стол здесь имеет поперечное перемещение, связанное с различной формой и размерами деталей, подвергаемых обработке. В условиях массового производства применяются многопозиционные станки.

Компания «Hoffmann-Lapointe» (Германия) производит целую гамму протяжных станков, предназначенных для обработки турбинных дисков, а также хвостовиков турбинных лопаток:

• Протяжные станки с ЧПУ модели «Pioneer» изготавливаются в горизонтальном или вертикальном конструктивных исполнениях и предназначены для обработки турбинных дисков с диаметром до 3000 мм.

• Протяжные станки моделей «Mini Champion», «Champion», «Super Champion» предназначены для обработки турбинных дисков с диаметрами от 100 до 2300 мм.

• Вертикальный протяжной станок модели «SRVE Blade» изготавливается с одной или двумя стойками и предназначен для обработки турбинных дисков и хвостовиков лопаток, имеющих прямолинейную или криволинейную поверхность.

Станки могут быть оснащены автоматическими устройствами смены держателей протяжек, индексирующими устройствами, зажимными приспособлениями для индексирующих устройств и оправок, системами контактных измерений заготовки и контроля состояния инструмента и т. п.

Заключение

Строгальные станки разделяют на продольно-строгальные (одно – и двухстоечные) и поперечно-строгальные, главное движение сообщает­ся заготовке, а в поперечно-строгальных — инструменту. Станки эф­фективны при обработке длинных узких поверхностей, особенно сквозных, прямых канавок и пазов; получают на них и фасонные линейные наружные поверхности. Преимуществом строгальных стан­ков по сравнению с фрезерными является простота конструкции инструмента, что важно для единичного и мелкосерийного производ­ства. Основной недостаток станков данной группы — возвратно-посту­пательный характер главного движения. Наличие обратного (вспомогательного хода), даже ускоренного, и неблагоприятные дина­мические явления в процессе реверсирования снижают производитель­ность.

Горизонтально-протяжной станок для внутреннего протягивания, включает в себя основную станину с опорной плитой под заготовку, рабочим цилиндром, рабочими салазками и рабочим патроном, в который входит передний хвостовик протяжки во время процесса резания.

К основной станине крепится приставная станина со вспомогательными салазками и ушами, обеспечивающими захват заднего хвостовика протяжки, подвод, сопровождение и отвод ее от заготовки, а также другие функции процесса обработки.

Станки оснащают сменными рабочими патронами для захвата хвостовиков круглых или плоских протяжек. В основной станине размещен поддерживающий ролик, назначение которого поддержать протяжку после выхода ее из вспомогательного патрона для избежания перекоса протяжки и тяжелой заготовки. Тяжелые станки, у которых масса протяжки достигает 250 кг и более, в основной станине вместо поддерживающего ролика имеют поддерживающий люнет.

Преимущества конструкции станков — удобство обслуживания, обеспечение возможности установки крупных и тяжелых заготовок. Недостатки — провисание протяжки и искривление ее оси под действием массы.

Общая компоновка вертикально-протяжного станка для внутреннего протягивания включает в себя станину, вертикально установленную на основании.

На станине расположен рабочий цилиндр и рабочие салазки, а также закреплена консольная тумба со столом.В верхней части станины размещены вспомогательные салазки с вспомогательным патроном.

В основании установлены насос для подачи СОЖ и конвейер для удаления стружки. У вертикально-протяжных станков конструкции рабочего и вспомогательного патронов аналогичны конструкциям патронов горизонтально протяжных станков.

Для зажима протяжек применены два валика с выточками иод шейку хвостовика. Преимущесва — повышение точности обработки вследствие отсутствия провисания протяжки, экономия производственной площади, возможность автоматизации смены инструмента.

На строгальных и долбежных станках обрабатывают плоскости, прямолинейные канавки, пазы, выемки различных профилей, фасонные линейные поверхности и т. д.

Особенность строгальных и долбежных станков по сравнению с токарными, сверлильными и фрезерными та, что движение резания (главное движение) у них прямолинейное (возвратно-поступательное), а   движение подачи совершается периодически, только к моменту очередного рабочего хода ползуна или стола.

Недостатком станков является то, что у них на холостой ход затрачивается значительное количество времени и получение больших скоростей на рабочих и обратных холостых ходах представляет большие трудности вследствие инерционных сил и вибраций в момент возвратно-поступательного движения ползуна или стола.

Список литературы

1. Ачеркан Н.С. Металлорежущие станки. — М.: Машиностроение, 1965. — 764 с.

2. Ермаков Ю. М., Фролов Б. А. Металлорежущие станки: учебное пособие для техникумов по специальности «Инструментальное производство». — М.: Машиностроение, 1985. — 320 с.

3. Тепинкичиев В.К. Металлорежущие станки. — М.: Машиностроение, 1973. — 472 с.

4. http://iksi.info/protyazhnie-stanki/spetsialnie-protyazhnie-stanki-i-linii

5. http://www.bibliotekar.ru/slesar/31.htm

Что такое вертикальная протяжка? | Миллер Броуч

31 декабря 2019 г. | мельник | Протяжка

По сравнению с горизонтальной протяжкой и другими распространенными типами протяжки вертикальная протяжка имеет много явных преимуществ. Если вы планируете инвестировать в протяжной станок или вам нужно работать с поставщиком услуг промышленной протяжки, чтобы вовремя получать объемные заготовки, узнайте больше об этом распространенном типе протяжки. Узнайте, как Miller Broach может помочь вам получить именно те услуги по протяжке, которые необходимы для развития вашего бизнеса.



Вертикальные протяжные станки

Вертикальный протяжной станок использует прецизионный инструмент для создания нестандартных надрезов в заготовках на высоких скоростях. После правильной оснастки вертикальный протяжной станок способен производить детали в точном соответствии с вашими спецификациями. Вертикальное протягивание можно использовать в следующих типах протягивания:

• Протяжка с вытягиванием
• Протяжка с вытягиванием
• Протягивание с толканием
• Протяжка с плоскостью

Используйте вертикальную машину для удаления материала со стальных, алюминиевых, латунных, бронзовых или деревянных заготовок. В зависимости от материала, который вы используете, вам может потребоваться отрегулировать инструмент или увеличить частоту заточки инструмента и другие этапы технического обслуживания.

Из-за экстремального использования протяжных станков протяжные инструменты необходимо часто обслуживать, чтобы предотвратить повреждение и сохранить ваши заготовки на самом высоком уровне качества. Тупой режущий инструмент может легко повредить заготовки, сломать инструмент или даже повредить весь протяжной станок. Вертикальные машины требуют постоянного графика технического обслуживания для эффективного выполнения высоких производственных требований.



Общие области применения для вертикального протягивания

Правильно обслуживаемый протяжной станок может быстро и точно делать разрезы в различных материалах, производя передовые компоненты для аэрокосмической, автомобильной, инструментальной и других отраслей промышленности. Широкий спектр отраслей, в которых успешно используются вертикальные протяжные станки, ограничен только типом используемого инструмента и материала.

Когда вы работаете с первоклассным поставщиком услуг по протяжке, вы можете получить инновационный инструмент или готовые заготовки, необходимые для особых промышленных требований. Если вы изо всех сил пытаетесь удовлетворить свои потребности в заготовках собственными силами, рассмотрите возможность сотрудничества с протяжной компанией для доступных оптовых заказов нестандартных деталей.



Вертикальная и горизонтальная протяжка

Из-за большого количества доступных типов протяжки может быть трудно отличить вертикальную протяжку от других типов. Протяжные станки могут быть как горизонтальными, так и вертикальными, но также их можно выделить как линейные или роторные, толкающие или тянущие и ряд других типов.

Основное различие, которое необходимо понять, это вертикальная и горизонтальная протяжка. Как следует из их названий, вертикальный протяжной станок имеет вертикальную конструкцию с вертикальным ходом. Горизонтальная машина менее распространена и использует горизонтальный ход для выполнения многих из тех же требований.



Преимущества услуг прецизионного протягивания

Основным преимуществом вертикального станка является небольшая занимаемая площадь. С вертикальной ориентацией вы можете наслаждаться большой длиной хода, не занимая много места на вашем объекте. Однако горизонтальная машина требует значительно большей занимаемой площади.

Преимуществом горизонтальной машины является возможность работы с очень большой длиной хода. Длина хода многих вертикальных протяжных станков ограничена высотой потолка вашего предприятия. Горизонтальная машина может иметь очень большую длину хода, не заботясь о высоте вашего потолка.



Узнать больше о прошивке

Являясь ведущей протяжной компанией, Miller Breach предлагает широкий спектр протяжных услуг для компаний любого размера. Независимо от того, нужны ли вам детали, изготовленные для вашего малого бизнеса, или масштабный проект по протяжке инструмента на вашем крупном производственном предприятии, у нас есть ресурсы и опыт, необходимые для того, чтобы ваша компания оставалась в авангарде вашей отрасли.

Свяжитесь с нами сегодня, чтобы узнать, как Miller Broach может предложить вам высококачественные компоненты в ускоренном порядке. Не позволяйте неэффективному протяжному инструменту, поврежденному вертикальному протяжному станку или другим проблемам сдерживать вас.

Связанные сообщения

Круглая протяжка и другие услуги по протяжке

Круглый протяжной станок идеально подходит для создания качественных заготовок с точным допуском. Наши…

Заточка круглых протяжек

Восстановите свою производительность, сократите время простоя и насладитесь недорогим обслуживанием, выбрав заточку протяжек…

Заточка плоских протяжек

Ваш протяжной станок должен опережать других производителей протяжек и предлагать точные компоненты по..

Производство плоских протяжек

Для повышения производительности и эффективности вашему протяжному станку требуются прецизионные протяжные инструменты. Как…

Что такое горизонтальная протяжка?

Горизонтальное протягивание — это распространенная технология промышленного производства, используемая для производства прецизионных компонентов с. ..

Сколько существует типов протягивания?

Вы когда-нибудь задумывались, сколько существует видов прошивания? Работаете ли вы…

Что такое протяжной инструмент?

Изготовление деталей для прецизионной обработки с помощью высококачественного протяжного инструмента. Инструменты для протяжки поставляются в…

Как работает горшечная, вращательная и шлицевая протяжка?

 Протяжка — это важный процесс, используемый при точной крупносерийной обработке. Если вы ищете…

Для чего используется прошивка?

Имея широкий спектр доступных промышленных производственных процессов, может быть трудно…

Какие материалы можно прошивать?

От линейной протяжки до ротационной протяжки существует множество специализированных способов…

Когда инструмент для протяжки готов к заточке?

Вы заметили ухудшение общего качества вашего протяжного инструмента? То ли…

Что такое внешнее прошивание?

  Если вам нужны прецизионные компоненты, производимые в больших объемах, вам нужно качество. ..

Что такое внутренняя протяжка?

  Ищете экономичный способ производства индивидуальных прецизионных компонентов на большом…

Что такое протяжка?

Протяжка — это процесс механической обработки, в котором используется зубчатый инструмент для удаления материала из… Вверх

Точные, высококачественные и доступные услуги

Мы стремимся постоянно совершенствоваться. Мы предлагаем надежные и эффективные услуги по протяжке для всех наших клиентов.

УслугиСвяжитесь с нами

Вертикальный протяжной станок | Производитель протяжного станка в Индии

Вертикальный протяжной станок Crane-Bel обычно используется в автомобильной и тяжелой машиностроительной промышленности для протяжки внешних поверхностей, таких как […..]

Запросить сейчас

Описание продукта

Вертикальный протяжной станок Crane-Bel в основном используются в автомобилестроении и тяжелом машиностроении для протяжки наружных поверхностей, таких как сопрягаемые поверхности шатунных шатунов, секторных шестерен рулевых реек, лопаток турбин и т. д. Эти станки выпускаются в стандартном и настольном исполнении.

Эти вертикальные протяжные станки доступны в различных версиях, например, с одной станцией, с несколькими станциями и со встроенными специальными установками обоих типов, горизонтальной и вертикальной. Вертикальные прошивные станки доступны либо в стандартной конструкции, либо в конструкции Table-Up (иногда даже с более чем одним ползунком) с грузоподъемностью от 6 до 100 тонн, ходом от 600 до 3000 мм и скоростью резания до 16 м/ч. мин. Ниже приведены некоторые примеры деталей, протянутых на вертикальном протяжном станке с внутренней вытяжкой.



Что такое вертикальный протяжной станок?

Вертикальный протяжной станок является наиболее выгодной машиной для выполнения тяжелых работ, своевременных. Они в первую очередь подходят для промышленных целей. Вы можете обратиться за помощью в Crane-Bel, чтобы получить самую надежную причину для использования вертикально-протяжных станков.



Где можно использовать вертикальные протяжные станки?

Эти станки обычно используются для выполнения нестандартных надрезов на заготовке на скорости. После полной установки вертикальной протяжки и оснастки их можно использовать для массового производства деталей в соответствии с требованиями вашей отрасли. Вы можете использовать вертикальный протяжной станок от Crane-belin следующими способами:

• Протяжка с вытягиванием
• Протяжка с вытягиванием
• Протяжка с толканием
• Протяжка с поверхностью

Этот станок может использоваться для резки деталей из стали, алюминия, латуни, бронзы или дерева. Хотя вам может потребоваться изменить его настройки, частоту заточки инструмента и систему инструментов, чтобы они могли работать с этими материалами.



Каковы типичные области применения вертикальных протяжных станков?

Вертикальный протяжной станок компании Crane-bel может производить острые кромки для аэрокосмической, автомобильной и других целей на различных материалах. Их также различают как линейные или вращательные или другие названия.
Вертикальный станок используется для звукового оформления с вертикальным ходом. Они менее популярны, и горизонтальные станки используются для выполнения других требований к заготовке.



Каковы преимущества вертикальных протяжных станков?

• Они занимают мало места.
• Дайте материалу длинный ход, не покрывая достаточно места на полу помещения.
• Сделайте кромку более острой.
• Эти станки можно использовать для обработки различных материалов, таких как латунь, дерево и многие другие.

Вертикальные протяжные станки могут во многом помочь вашей отрасли. Кран-Бел в настоящее время является ведущей компанией по протяжным станкам, поставляя своим клиентам лучший и квалифицированный инструмент. Если вы хотите изготовить заготовку для своего малого бизнеса, вы можете связаться с нами, чтобы получить лучшие ресурсы и экспертов для вашего оборудования и бизнеса.
