Плоскошлифовальный станок 3д722 цена: Шлифовальные станки 3Д722 в России

Плоскошлифовальные станки 3б722 в России

1. Главная
2. Продажа
3. Плоскошлифовальные станки
4. Плоскошлифовальный станок 3б722

---

Вы можете очень быстро сравнить цены плоскошлифовального станка 3б722 и подобрать оптимальные варианты из более чем 76652 предложений

Реклама Плоскошлифовальный станок JET JPSG-0618H Полуавтоматический плоскошлифовальный станок JPSG-0618H производства компании JET предназначен для конечной обработки металлических изделий, получения необходимой чистоты и гладкости поверхности, а… Подробное описание и цена >>> Реклама Плоскошлифовальный станок PBP-300A Плоскошлифовальный станок PBP-300A — позволяет обрабатывать поверхность заготовок размером 630х310х390 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 3 до 20.

.. Подробное описание и цена >>> Реклама Плоскошлифовальный станок PBP-350А Плоскошлифовальный станок PBP-350A — служит для финишной обработки металлических деталей в условиях промышленного предприятия или крупной частной мастерской. Подробное описание и цена >>>

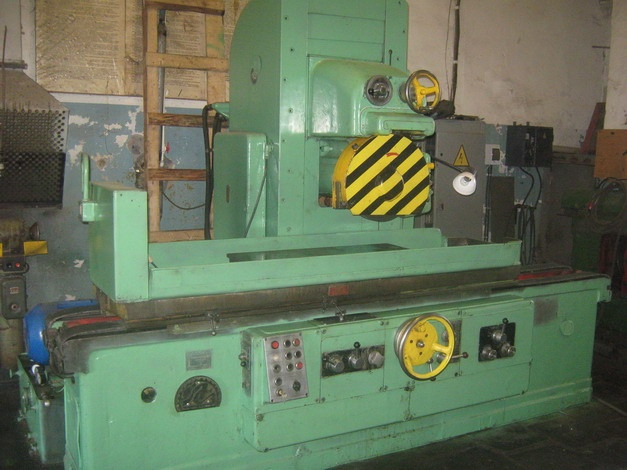

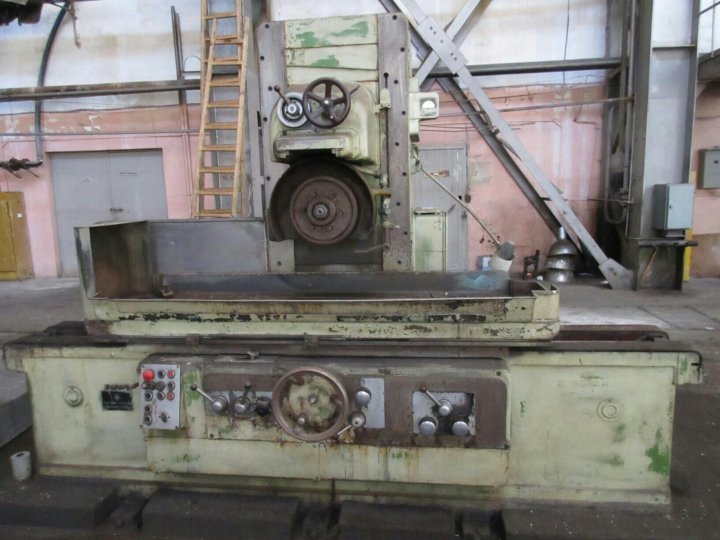

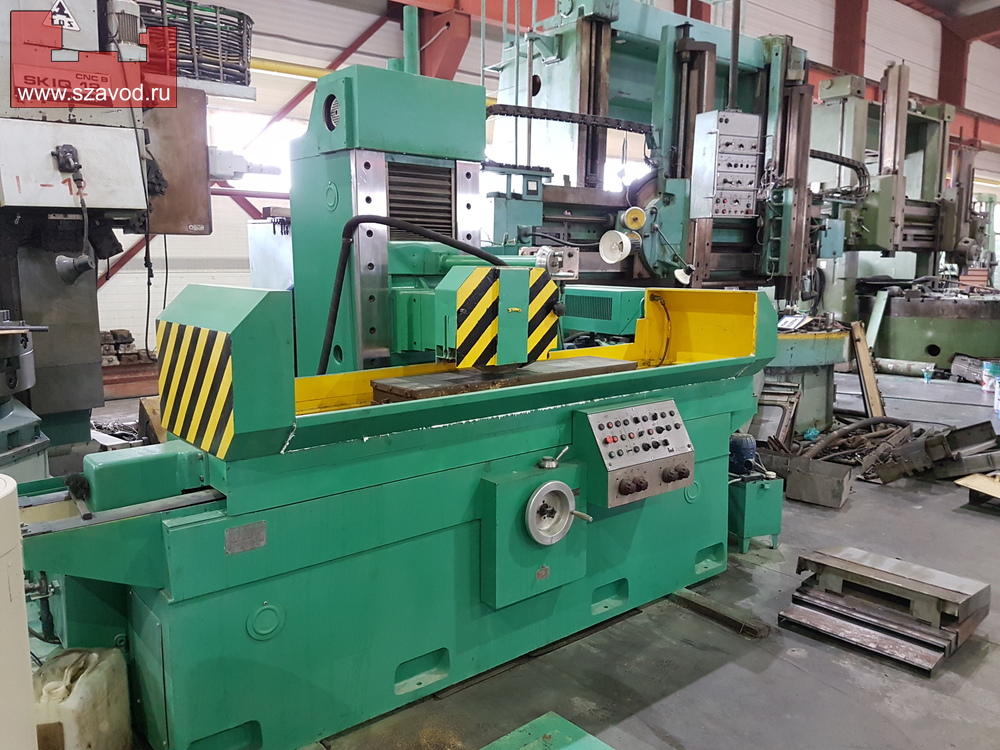

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1975

Продаем плоскошлифовальный станок 3Б722 1975 г.в. Станок в хорошем, рабочем состоянии, комплектный. В комплект станка входит магнитная плита 630х200 и комплект технической документации. Станок…

20.06.2013 Москва (Россия)

120 000

Плоскошлифовальный станок 3Б722 1974 г./в

Состояние: Б/У Год выпуска:

1974 Производитель: Липецк (Россия)

Продам Плоскошлифовальный станок 3Б722 1974 г. /вПродам Плоскошлифовальный станок 3Б722 1974 г./вСтанки модели 3б722 предназначены для обработки направляющих корпусных деталей. Станок…

13.01.2017 Пенза (Россия)

250 000

плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1000

Продаю плоскошлифовальный станок 3Б722. В наличии  2шт. Цена договорная. Дополнительная информация по запросу.

05.06.2017 Набережные Челны (Россия)

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1979

Плоскошлифовальный станок 3Б722 с прямоугольным столом предназначен для шлифования плоскостей деталей периферией круга. Шлифуемые детали в зависимости от материала, формы и размеров могут…

20. 08.2018 Новосибирск (Россия)

130 000

Плоскошлифовальный станок 3б722

Состояние: Б/У Год выпуска: 3000

Плоскошлифовальный станок 3Б722 Модель Плоскошлифовальный универсальный станок с горизонтальным шпинделем _________________________________________________________- Станок БЕЗ ЭКСПЛУАТАЦИИ, В…

29.09.2020 Москва (Россия)

250 000

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1973

Плоскошлифовальный станок 3Б7221973 года выпуска. Рабочее состояние.Вес 7 000 кг.

12.04.2021 Шахты (Россия)

200 000

плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1985

Продам плоскошлифовальный станок 3Б722. Станок в отличном состоянии, мало эксплуатировался.Локация — г. Тамбов.

08.06.2021 Тамбов (Россия)

400 000

плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1975

Продаю плоскошлифовальный станок 3Б722Технические хар-ки:Длина (диаметр) рабочей поверхности стола, мм 1000 Ширина стола, мм 320 Точность П Мощность 10 Габариты 3300x2020x2290 Масса 7100Подробные…

23.12.2022 Таганрог (Россия)

1 000

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1985

Предприятие реализует плоскошлифовальный станок 3Б722.Станок — рабочий.По всем интересующим Вас вопросам — обращайтесь по телефону!

19.12.2022 Ростов-на-Дону (Россия)

плоскошлифовальный станок 3б722

Состояние: Б/У Год выпуска: 1976

Продаем плоскошлифовальный станок 3б722, 1976 г. в. Технические характеристики станка 3Б722. Класс точности станка по (Н, П, В, А, С) П. Длина (диаметр) рабочей поверхности стола, мм 1000 Ширина…

20.12.2022 Таганрог (Россия)

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1973

Предприятие реализует плоско-шлифовальный станок 3Б722.Стоимость указана ориентировочно!Фото — по запросу! По всем интересующим Вас вопросам — обращайтесь по телефону

19.12.2022 Чебоксары (Россия)

280 000

плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1973

плоскошлифовальный 3Б722, г/в 1970 – 1973. Размеры стола 320х1000. В наличии 3шт. Комплектный с оснасткой и инструментом. По желанию скомплектуем 2 магнитные плиты.

28.05.2019 Дмитров (Россия)

110 000

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1980 Производитель: Липецкий станкостроительный завод (Россия)

Станок плоскошлифовальный 3Б722, находится в Тверской обл. Станок полностью рабочий, 1980 г.в.

03.09.2021 Удомля (Россия)

370 000

Плоскошлифовальный станок 3Б722

Состояние: Б/У Год выпуска: 1965

Технические характеристики:Назначение: Шлифование плоскостей различных деталей периферией круга.Параметры стола: 1000х320 мм.Масса станка: 6950 кг.Габариты станка: 3410х2020х2290…

23.12.2022 Таганрог (Россия)

1 000

Плоскошлифовальный станок 3б722

Состояние: Б/У Год выпуска: 1974 Производитель: Россия

Продам 3б722 в хорошем рабочем состоянии полный комплект. Подключен можно смотреть.

29.12.2022 Асбест (Россия)

280 000

Плоскошлифовальный станок 3Б722

Состояние: Б/У Производитель: Россия

Оборудование в комплектном рабочем состоянии. Контакты: +79109002087; +79623950609. [email protected]; [email protected] неликвиды62.рф

10.05.2016 Рязань (Россия)

270 000

Плоскошлифовальный станок 3Б722, 1968 г

Состояние: Б/У Год выпуска: 1968 Производитель: Станкостроительный завод, г. Липецк (Россия)

Уважаемый претендент,продажа бывшего в употреблении станочного оборудования происходит в форме публичного предложения. Заявки (предложения) подаются на бумажном носителе по адресу: г. Москва, ул….

12.05.2017 Москва (Россия)

24 000

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по плоскошлифовальному станку 3б722 почти как на Авито и TIU

Видео плоскошлифовального станка 3б722

3Д722 станок плоскошлифовальный. Паспорт, схемы, характеристики, описание

Сведения о производителе плоскошлифовального станка 3Д722

Производитель плоскошлифовального станка 3Д722 — Липецкий станкостроительный завод, основанный в 1929 году.

В 1956 года ремонтно-тракторный завод был переориентирован на выпуск станков и переименован в Липецкий станкостроительный завод.

Станки, выпускаемые Липецким станкостроительным заводом, ЛСЗ

• 3Б722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3Д722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3Д732 — станок плоскошлифовальный с вертикальным шпинделем 320 х 800
• 3Д740 — станок плоскошлифовальный с круглым столом и горизонтальным шпинделем Ø 400
• 3Д741 — станок плоскошлифовальный с круглым магнитным столом и горизонтальным шпинделем Ø 800
• 3Л722В, 3Л722А — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000
• 3Л741ВФ10 — станок плоскошлифовальный с круглым столом Ø 630
• 3П722 — станок плоскошлифовальный с горизонтальным шпинделем 320 х 1000; 320 х 1250; 320 х 1600

3Д722 станок плоскошлифовальный с горизонтальным шпинделем универсальный.

Назначение и область применения

Станок плоскошлифовальный 3Д722 заменил в производстве устаревшую модель 3Б722 и был заменен на более совершенную модель 3Л722.

Плоскошлифовальный станок модели 3Д722 — станок общего назначения с прямоугольным столом и горизонтальным шпинделем, предназначен для шлифования плоскостей различных деталей периферией круга как в индивидуальном, так и в крупносерийном производстве. Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Шлифуемые детали в зависимости от материала, формы и размеров могут закрепляться на электромагнитной плите или непосредственно на рабочей поверхности стола.

Особенности конструкции станка

Шлифовальный круг крепится на конце шпинделя шлифовальной бабки. Обрабатываемую деталь устанавливают на столе станка. В процессе работы стол получает прямолинейное возвратно-поступательное движение, а шлифовальный круг — вращательное. Если ширина обрабатываемой детали больше ширины круга, то шлифовальной бабке сообщается периодическая поперечная подача после каждого одинарного или двойного хода стола. Шпиндельной бабке с кругом сообщается также вертикальная подача для снятия необходимого припуска.

Конструктивная особенность станка 3Д722 — поперечная подача шлифовального круга обеспечивается перемещением стойки со шлифовальной бабкой по горизонтальным направляющим станины стоики. Шлифовальная бабка перемещается только в вертикальном направлении и имеет постоянный вылет относительно стойки.

Применение в станке винтовых пар качения, системы цифровой индикации вертикальных перемещений шлифовальной бабки, высокоточных подшипников в шпиндельном узле и ряда других конструктивных решений позволило повысить точность, долговечность и производительность станка по сравнению с аналогичными серийно выпускаемыми станками.

В станке для снижения тепловых деформаций применено объемно-дроссельное регулирование скорости стола, гидроагрегат оснащен системой стабилизации температуры, увеличена емкость гидробака и бака охлаждения.

С целью повышения точности и чистоты обработки увеличена жесткость основных узлов станка: станины, колонки, каретки, шлифовальной бабки, стола. Повышение долговечности и сохранение точности в конструкции обеспечивается: применением в шпиндельной бабке гидродинамических подшипников, а в цепи вертикальной подачи шлифовальной бабки — пары винт — гайка качения; термообработкой направляющих колонны, станины и каретки; централизованной смазкой направляющих бабки — каретки широкой лентой для защиты направляющих станины и штоков цилиндра стола.

Предусмотренные в конструкции станка включение и управление поперечной подачей, визуальный контроль, демагнитизация электромагнитной плиты и наличие подвесного пульта обеспечивают удобство обслуживания станка, а возможность присоединения пылеуловителя улучшает санитарно-гигиенические условия работы.

Станок 3Д722 обеспечивает вертикальную подачу шлифовального круга за одинарный или двойной реверс шлифовальной бабки, что расширяет технологические возможности станка; конструкция базовых деталей обеспечивает технологичность механической обработки.

Жесткая конструкция станины гарантирует высокоточное шлифование.

Конструкция сборочных единиц станка, в т.ч шпиндельного узла, позволяет выбирать различные режимы шлифования с сочетанием различных подач и скоростей стола, обеспечивает шлифование деталей с заданной точностью и шероховатостью.

Корректированный уровень звуковой мощности LpA не должен превышать 99 дБА.

Класс точности станка П

Класс чистоты обработки V 8

Современные аналоги плоскошлифовального станка 3Д722

3711Б — 1000 х 200, производитель Оршанский станкостроительный завод Красный борец

3Б721 — 1000 х 320, производитель Оршанский станкостроительный завод Красный борец

ОШ-400 — 1100 х 400, производитель Оршанский станкостроительный завод Красный борец

Способы и особенности плоского шлифования

Рис. 1. Способы шлифования периферией круга:

а — врезанием, б — глубинным методом, в — с малой подачей на глубину и большой поперечной подачей, t — подача на глубину, s — продольная подача

В зависимости от поверхности круга, осуществляющей обработку, различают шлифование периферией круга и торцом круга. Рассмотрим основные способы шлифования периферией круга.

Шлифование врезанием применяется при обработке деталей, ширина которых меньше высоты или когда шлифуемая плоскость ограничена буртами. Шлифование производится без поперечной подачи. Подачу на глубину осуществляют при выходе круга за пределы детали с одной или двух сторон во время реверсирования стола (рис. 1, а). При этом способе шлифования происходит большой износ круга, что требует частых правок. Высокая точность обработки при этом не обеспечивается.

Глубинное шлифование — процесс, при котором за один ход стола при очень малой скорости продольной подачи снимается полный припуск. При этом шлифовальный круг подается сразу на всю глубину (рис. 1, б). При этом способе можно применять как попутное, так и встречное шлифование, съем стружки происходит лишь в одном направлении перемещения стола, реверс стола осуществляется при увеличенной скорости. Так как основная тяжесть съема припуска падает на абразивные зерна, расположенные около торца круга, происходит довольно значительный износ его, поэтому рекомендуется оставлять припуск 0,01—0,02 мм и снимать его с применением поперечной подачи после правки круга.

Шлифование с прерывистой поперечной подачей позволяет качественно обработать даже большие поверхности. Величина поперечной подачи зависит от высоты шлифовального круга и никогда не должна быть больше. В крайних положениях в поперечном направлении круг должен выступать за кромку детали на половину его высоты. В продольном направлении должна быть обеспечена возможность выхода круга за пределы обоих концов детали на 50—60 мм. Подача на глубину осуществляется обычно вместе с реверсированием в поперечном направлении. При этом способе шлифования особенно при обработке больших поверхностей, на последних ходах следует выбирать очень маленькую величину подачи на глубину, чтобы уменьшить неточность, создаваемую кругом вследствие его износа (рис. 1, в).

Шлифование с непрерывной поперечной подачей. Поперечная подача осуществляется непрерывно, величина ее за каждый ход стола не должна превышать половины высоты круга. По сравнению с предыдущим способом, последний обеспечивает возможность получения более высокой точности обработки.

При всех способах шлифования периферией круга дуга контакта круга с деталью значительно меньше по сравнению со шлифованием торцом круга. Следствием этого являются сравнительно небольшие усилия резания и незначительное выделение тепла, поэтому периферией круга шлифуют детали, закаленные до высокой твердости, обладающие невысокой жесткостью, с высокими требованиями к точности. Производительность обработки при шлифовании периферией круга ниже по сравнению со шлифованием торцом круга.

Габарит рабочего пространства плоскошлифовального станка 3Д722

Габарит рабочего пространства шлифовального станка 3д722

Присоединительные и посадочные базы плоскошлифовального станка 3Д722

Присоединительные и посадочные базы станка 3д722

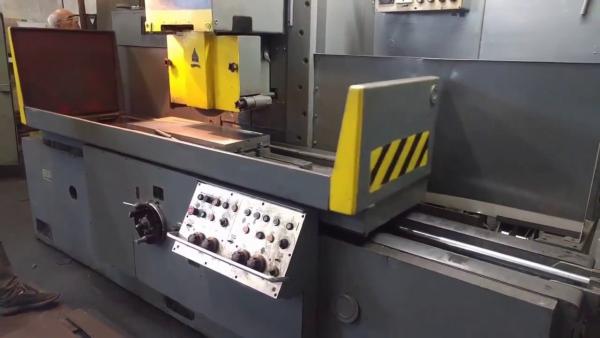

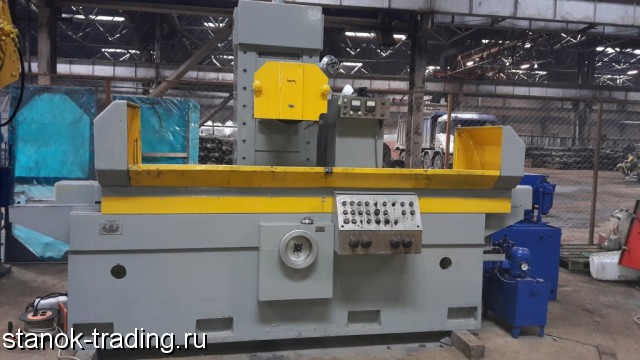

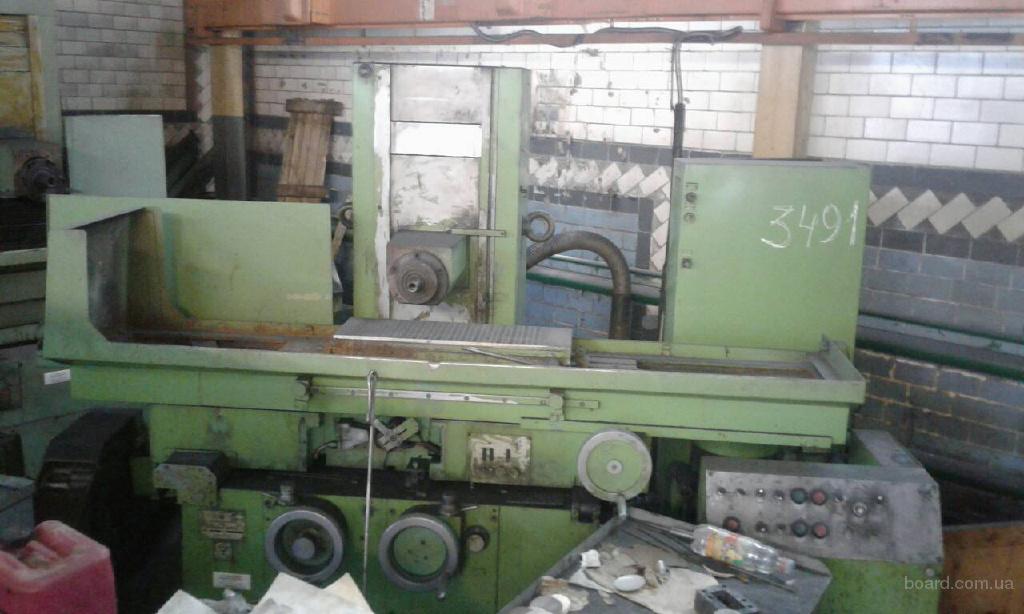

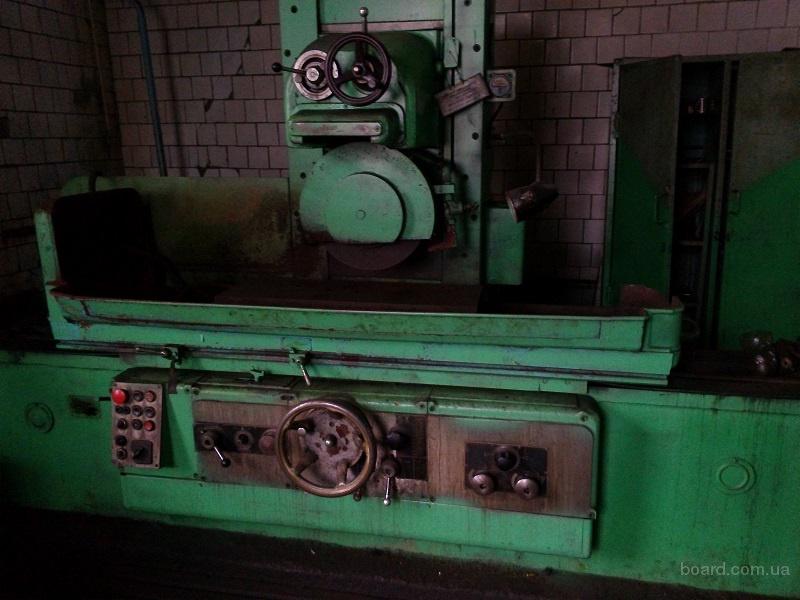

Общий вид плоскошлифовального станка 3Д722

Фото плоскошлифовального станка 3д722

Фото плоскошлифовального станка 3д722

Расположение составных частей шлифовального станка 3Д722

Расположение составных частей плоскошлифовального станка 3д722

Спецификация составных частей шлифовального станка 3д722

1. Станина

• (320×1250) — 3Д722.014.000
• (320×1000) — 3Д722.017.000
• (320×1600) — 3Д722.019.000

Стол рабочий

• (320×1250) — 3Д722.025.000
• (320×1000) — 3Д722.026.000
• (320×1600) — 3Д722.027.000

Колонна — 3Д722.018.000

Каретка — 3Д722. 032.000

Защита направляющих колонн — 3Д722.916.000

Кожух шлифовального круга — 3Д722.905.000

Планшайба шлифовального круга — 3Д722.525.000

Электрошкаф — ШОС 5001

Пульт управления — 3Д722.88I.000

Ограждение станка

• (320×1250) — 3Д722.941.000
• (320×1000) — 3Д722.942.000
• (320×1600) — 3Д722.943.000

Бабка шлифовальная — 3Д722.330.000

Плита электромагнитная — 3Д722.827.000

Установка сельсина стола — 3Д722.341.000

Механизм вертикальной подачи — 3Д722.166.000

Редуктор механизма вертикальной подачи — 3Д722.338.000

Крышки станины — 3Д722.951.000

Установка смазки шпинделя — 3Д722.074.000

Агрегат охлаждения — 3Д722.060.000

Электрокоммуникация редуктора ускоренных вертикальных перемещений — 3Д722.885.000

Цилиндр стола

• (320×1250) — 3Д722.771.000
• (320×1000) — 3Д722.772.000
• (320×1600) — 3Д722.773. 000

Редуктор ускоренных вертикальных перемещений — 3Д722.339.000

Трубопровод станка — 3Д722.707.000

Гидроагрегат — Г48.3Д722.00.000

Установка откачки утечек — 3Д722.777.000

Устройство цифровой индикации — Ф5095

Пульт управления — 3Д722Ф1.882.000

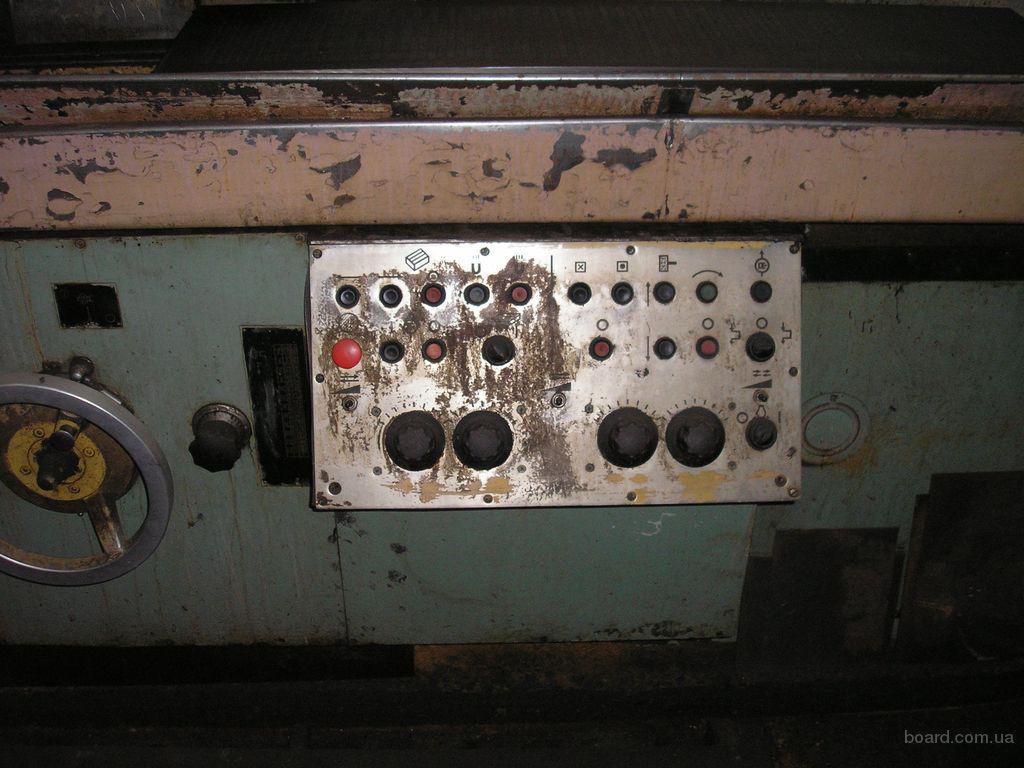

Перечень органов управления плоскошлифовальным станком 3Д722

1. Рукоятка установки величины вертикальной автоматической подачи
2. Рукоятка установки жесткого упора
3. Рукоятка фиксация лимба
4. Лимб вертикальной подачи
5. Маховик ручной вертикальной подачи
6. Рукоятка толчковой вертикальной подачи
7. Кнопка «Стол вправо»
8. Кнопка «Стол стоп»
9. Кнопка «Намагничивание плиты»
10. Кран регулирования подачи охлаждающей жидкости
11. Маховик ручной поперечной подачи шлифовальной бабки
12. Лимб ручной поперечной подачи шлифовальной бабки
13. Панель пульта сигнального
14. Указатель нагрузки
15. Указатель скорости стола
16. Лампа сигнальная «Стол вправо»
17. Лампа сигнальная «Стол влево»
18. Лампа сигнальная «Сеть»
19. Лампа сигнальная «Гидропривод»
20. Лампа сигнальная «Бабка назад»
21. Лампа сигнальная «Смазка шпинделя»
22. Лампа сигнальная «Размагничивание плиты»
23. Лампа сигнальная «Бабка вперед»
24. Панель пульта управления
25. Кнопка «Размагничивание плиты»
26. Переключатель платы «Работа без плиты», «Работа с плитой»
27. Кнопка «Бабка вперед»
28. Кнопка «Бабка назад»
29. Кнопка «Бабка ускоренно вверх»
30. Кнопка «Бабка стоп»
31. Кнопка «Шлифовальный круг пуск»
32. Кнопка «Гидропривод пуск»
33. Кнопка «Бабка ускоренно вниз»
34. Кнопка «Шлифовальный круг стоп»
35. Переключатель вертикальной подачи «Подача на двойной ход», «Подача отключена», «Подача на каждый ход»
36. Переключатель регулятора величины прерывистой подачи «Подача меньше», «Подача больше»
37. Переключатель освещения «Отключено», «Включено»
38. Регулятор хода бабки «Бабка вперед»
39. Переключатель регулятора скорости непрерывной поперечной подачи бабки «Скорость бабки меньше», «Скорость бабки больше»
40. Регулятор хода бабки «Бабка назад»
41. Кнопка «Охлаждение стоп»
42. Регулятор хода стола «Стол вправо»
43. Кнопка «Охлаждение пуск»
44. Регулятор хода стола «Стол влево»
45. Переключатель дросселя скорости стола «Скорость стола меньше», «Скорость стола больше»
46. Кнопка «Все стоп»
47. Кнопка «Стол влево»
48. Работа с УЦИ
49. Включение черновой обработки

Кинематическая схема плоскошлифовального станка 3Д722

Кинематическая схема плоскошлифовального станка 3д722

Схема кинематическая плоскошлифовального станка 3Д722. Смотреть в увеличенном масштабе

Главное движение в станке — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Кинематика станка обеспечивает:

• перемещение стола (стол — крестовой суппорт-станина)
• возвратно-поступательное продольное перемещение: стол — крестовой суппорт
• поперечное перемещение: крестовой суппорт-станина
• автоматическую вертикальную и поперечную подачи
• автоматический реверс суппорта

Электрическая схема плоскошлифовального станка 3Д722

Электрическая схема плоскошлифовального станка 3д722

Схема электрическая плоскошлифовального станка 3Д722. Смотреть в увеличенном масштабе

Читайте также: Заводы производители шлифовальных станков в России

3Д722 станок плоскошлифовальный с горизонтальным шпинделем универсальный.

Видеоролик.

Технические данные и характеристики станка 3Д722

Наименование параметра	3Б722	3Д722	3Л722В
Основные параметры
Класс точности по ГОСТ 8-82	П	П	В, А
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм	1000 х 360 х 400	1000 х 320 х 400	1250 х 320 х 400
Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм		900 х 320 х 280	1250 х 320 х 280
Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм		50 х 40 х 5	50 х 40 х 3
Расстояние от оси шпинделя до зеркала стола, мм	190. .630	210..625	210..625
Наибольшая масса изделий обрабатываемых на столе, кг		600	600
Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг		300	400
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм	1000 х 320	1000 х 320	1000 х 320
Размеры поверхности электромагнитной плиты (длина х ширина), мм	900 х 320	900 х 320
Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм	300..1050	300..1010
Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин	2..40	3..45	3..35
Шлифовальная бабка
Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм	325. ..450
Размеры шлифовального круга (внутренний диаметр/ высота), мм	203/ 63
Размеры шлифовального круга по ГОСТ 2424-75		ПП450х80х203	ПП450х80х203
Число оборотов шлифовального круга в минуту	1460	1460	1460
Наибольший допустимый крутящий момент на шпинделе, кгс*м	6,7
Наибольшая скорость шлифования, м/с			34,4
Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр)	1/ 1:5/ 80	1/ 1:5/ 80
Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм	400	410	430
Цена деления лимба поперечного перемещения шлифовальной бабки, мм	0,05
Поперечное перемещение шлифовальной бабки на один оборот лимба, мм	4,5
Ускоренное поперечное перемещение шлифовальной бабки, м/мин			1,2
Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин	0,05. .3,0	0,5..3,0
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход	1..30	2..48	1..60
Наибольшее вертикальное перемещение шлифовальной бабки, мм	440	415	415
Цена деления лимба вертикального перемещения шлифовальной бабки, мм	0,005	0,004	0,002
Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм	1,0	0,5	0,2
Автоматические вертикальные подачи шлифовальной бабки, мм	0,005..0,1	0,004..0,1	0,002..0,128
Скорость вертикального ускоренного перемещения, м/мин	0,450	0,450	0,200
Привод и электрооборудование станка
Количество электродвигателей на станке	6	8	13
Электродвигатель шпинделя шлифовальной бабки (М1), кВт	10	15	11
Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт	5,5	7,5	4,0
Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт	нет	0,12	0,09
Электродвигатель насоса системы смазки (М4), кВт	0,12	0,25	0,25
Электродвигатель привода механизма правки круга (М5), кВт			0,09
Электродвигатель насоса системы охлаждения (М6), кВт	0,12	0,6	0,75
Электродвигатель магнитного сепаратора (М7), кВт	0,12	0,12	0,12
Электродвигатель фильтра транспортера (М8), кВт	нет	0,12	0,09
Электродвигатель регулировки дросселя скорости движения стола (М9) (гидростанция), кВт
Электродвигатель насоса охлаждения масла (М10) гидростанция, кВт			1,1
Электродвигатель вертикального ускоренного перемещения шлифовальной бабки (М12), кВт	1,1	0,75	0,6
Электродвигатель привода поперечной подачи стойки (М13), кВт			0,75
Электродвигатель вертикальной подачи шлифовальной бабки (М14), кВт			шаговый
Электродвигатель насоса откачки утечек, кВт	нет	0,25	нет
Общая установленная мощность всех электродвигателей, кВт	3,685		18,25
род тока питающей сети	50Гц, 380 В	50Гц, 380 В	50Гц, 380 В
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм	3410 х 2020 x 2290	3510 х 2130 х 2360	4810 х 2660 х 2660
Масса станка, кг	6950	8400	7000

Список литературы:

1. Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем 3Д722. Руководство по эксплуатации 3Д722.000.000-10 РЭ,


2. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
3. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
4. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
5. Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
6. Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
7. Куликов С.И. Хонингование, 1973
8. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
9. Лоскутов В.В. Шлифование металлов, 1985
10. Лоскутов В.В. Шлифовальные станки, 1988
11. Лурье Г.Б. Шлифовальные станки и их наладка,1972
12. Лурье Г.Б. Устройство шлифовальных станков,1983
13. Меницкий И. Д. Универсально-заточные станки ,1968
14. Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
15. Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
16. Наерман Е.С. Справочник молодого шлифовщика, 1991.
17. Попов С.А. Шлифовальные работы, 1987
18. Терган В.С. Шлифование на круглошлифовальных станках, 1972
19. Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Proth PSGS 2550AH Плоскошлифовальный станок Подержанные станки

• Описание
• Характеристики
• Об этом продавце

длина шлифования: 500 мм

ширина шлифования: 2500 мм

держатель столешницы: 500 x 250 мм

движение стола — продольное: 1 — 25 м/мин мм

размеры шлифовальной пластины: 355 x 38 x 127 мм

обороты шлифовальной тарелки: 1450 — 1740 об/мин

электрическое подключение: 400 В, ок. 3,7 кВт

Необходимое пространство: 2000 x 1800 x 1680 мм

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Длина стола	500 мм
Ширина стола	250 мм
Руководство	Да
ЧПУ	Да
ЧПУ типа
——————-
Рабочее время
Время работы без подзарядки
Государственный	отлично
По местным нормам	———
Статус	видимый

Тип клиента	Пользователь – малая или средняя компания
Активен с	2016
Предложения онлайн	7
Последнее действие	25 декабря 2022 г.

---

Описание

длина шлифования: 500 мм

ширина шлифования: 2500 мм

держатель столешницы: 500 x 250 мм

движение стола — продольное: 1 — 25 м/мин мм

размеры шлифовальной пластины: 355 x 38 x 127 мм

обороты шлифовальной тарелки: 1450 — 1740 об/мин

электрическое подключение: 400 В, ок. 3,7 кВт

Необходимое место: 2000 x 1800 x 1680 мм

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

---

Технические характеристики

Длина стола	500 мм
Ширина стола	250 мм
Руководство	Да
ЧПУ	Да
ЧПУ типа
——————-
Рабочее время
Время работы без подзарядки
Государственный	отлично
По местным нормам	———
Статус	видимый

---

Об этом продавце

Тип клиента	Пользователь – малая или средняя компания
Активен с	2016
Предложения онлайн	7
Последнее действие	25 декабря 2022 г.

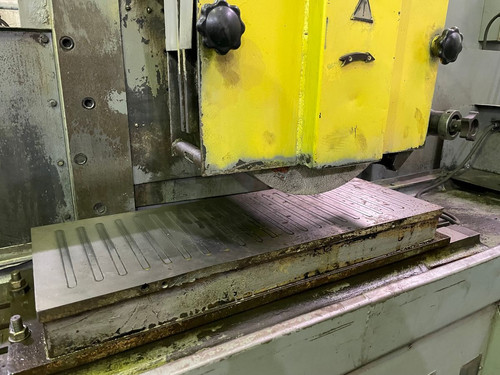

Плоскошлифовальный станок Stanko

Плоскошлифовальный станок Stanko

Whatsapp Нам

Предыдущий Следующий

Наименование машины: Поверхностная шлифовальная машина-3D722

Производитель: Stanko

Модель: 3D722

Страна: 555

11119

.2201

Технические характеристики

Размер магнитного стола — 1200 x 300 мм

Ход стола — 1450 x 300 мм

Диаметр колеса — 400 мм

Высота — 500 мм

Скачать pdf

Плоскошлифовальный станок-3D722

Отправить запрос

Выберите код страныАфганистан + 93Албания + 355Алжир + 213Американское Самоа + 1684Андорра + 376Ангола + 244Ангилья + 1264Антарктида + 0Антигуа и Барбуда + 1268Аргентина + 54Армения + 374Аруба + 297Australia + 61Austria + 43Azerbaijan + 994Bahamas + 1242Bahrain + 973Bangladesh + 880Barbados + 1246Belarus + 375Belgium + 32Belize + 501Benin + 229Bermuda + 1441Bhutan + 975Bolivia + 591Bosnia and Herzegovina + 387Botswana + 267Bouvet Island + 0Brazil + 55British Indian Ocean Territory + 246Brunei Darussalam + 673Bulgaria + 359Burkina Фасо + 226 Бурунди + 257 Камбоджа + 855 Камерун + 237 Канада + 1 Кабо-Верде + 238 Каймановы острова + 1345 Центральноафриканская Республика + 236 Чад + 235 Чили + 56 Китай + 86 Остров Рождества + 61 Кокосовые (Килинг) острова + 672 Колумбия + 57 Коморские острова + 269Congo + 242Congo, Демократическая Республика Остров + 242Cook + 682Costa RICA + 506Cote D’Voire + 225Croatia + 385Cuba + 53Cyprus + 357CZECH Republic + 42019ECUADOR + 593333333333333333333333333333013301330133013303013301330133013301330133013301330133013301330133013301330133010сорное.
