МР-71М станок фрезерно-центровальный полуавтомат. Паспорт, схемы, характеристики, описание

Сведения о производителе фрезерно-центровального станка МР-71М

Производителем фрезерно-центровального станков МР-71м является Костромской завод автоматических линий КЗАЛ, основаннный в 1968 г.

Уже в 1969 году были выпущены первые 4 агрегатных станка.

В 1972 году завод освоил выпуск фрезерно-центровальных полуавтоматов. После сдачи в эксплуатацию новых цехов и специализированных участков, в 1975 году выпущены первые автоматические линии.


Краткая справка

Станки, выпускаемые Костромским заводом автоматических линий КЗАЛ

  • 2Г942 — станок фрезерно-центровальный полуавтомат Ø 160 х 1000
  • МР-71М — станок фрезерно-центровально-обточной полуавтомат Ø 125 х 500

МР-71М станок фрезерно-центровальный полуавтомат. Назначение и область применения

Станок МР-71М был заменен на более совершенную модель 2Г942.

Фрезерно-центровальный полуавтомат МР-71м предназначен для одновременной фрезеровки двух торцов деталей типа валов с последующим сверлением центральных отверстий (зацентровкой).

Фрезерно-центровальные станки осуществляют подготовку заготовок типа осей и валов.

Одновременное фрезерование с двух сторон торцов заготовок делает торцы изделий полностью параллельными по отношению друг к другу.

Одновременное сверление центровых отверстий позволяет выдерживать четкую перпендикулярность к торцам осей отверстий, что крайне важно для дальнейшей обработки валов.

Станок фрезерно-центровальный являются специализированным оборудованием и предназначен для серийного и массового производства при встройке автоматических загрузочных устройств, и в составе автоматических линий.

Основные операции, выполняемые на полуавтомате МР-71м:

  1. фрезерование торцов с двух сторон
  2. сверление центровых отверстий с двух сторон

Особенности конструкции фрезерно-центровального станка МР-71м

Фрезерные и сверлильные шпиндели расположены горизонтально попарно с левой и правой стороны. Продольное перемещение сверлильных и фрезерных головок осуществляется одновременно.

Обрабатываемая деталь закрепляется в зажимных тисках и во время обработки остается неподвижной.

Загрузка, фрезерование, зацентровка и выгрузка обрабатываемых деталей производится последовательно. Обрабатываемая деталь неподвижна, перемещаются фрезерные и сверлильные головки.

Левые и правые сверлильные и фрезерные головки снабжены механизмами синхронизации. Одновременность работы левых и правых шпинделей обеспечивается гидроприводом.

Приводы подач сверлильных и фрезерных шпинделей, зажима деталей, упора заготовок — гидравлические.

Обработка на станке МР-71м за одну установку торцов обрабатываемой детали, сверление на них центровых отверстий обеспечивает высокую точность баз для дальнейшей обработки, причем обработка торцов является окончательной.

Цикл обработки детали состоит из ускоренного подвода фрезерных головок, фрезерования одновременно обоих торцов детали (при поперечном перемещении шпиндельной бабки), быстрого отвода фрезерных головок, быстрого подвода сверлильных головок, зацентровки одновременно обоих торцов, быстрого отвода сверлильных головок.

Фрезерные головки

Фрезерные головки установлены на каретках. Левая и правая каретки перемещаются синхронно от гидроцилиндров в продольном направлени по направляющим.

Для синхронизации перемещения кареток на станке установлен гидромеханический синхронизатор (гидрощуп).

Левая фрезерная головка установлена на каретке неподвижно и перемещаетя только в продольном направлении вместе с кареткой.

Правая фрезерная головка перемещается в поперечном направлении для настройки на длину заготовки.

Фрезерные головки получают вращение от индивидуальных фланцевых электродвигателей, имеют 6 ступеней чисел оборотов 125..712 об/мин. Смена скоростей вращения шпинделей осуществляется сменными шестернями.

Сверлильные головки

Сверлильные головки установлены на каретках вместе с фрезерными и в продольном направлении перемещаются одновременно с ними.

Кроме того пиноли сверлильных головок перемещаются в поперечном направлении. Попереречные подачи осуществляется от гидроцилиндров. Изменение подач осуществляется от гидропанелей.

>Сверлильные головки получают вращение от индивидуальных фланцевых электродвигателей, имеют 6 ступеней чисел оборотов 238..1124 об/мин. Смена скоростей вращения шпинделей осуществляется сменными шестернями.

Механизм зажима

Механизм зажима заготовки имеет гидравлический привод. Усилие зажима регулируется с индивидуальной гидропанели.

Настройка на длину заготовки осуществляется вручную одновременно с правой фрезерной головкой.

Синхронизатор

Синхронизатор фрезерно-центровального станка МР-71м

Синхронизатор (гидромеханический синхронизатор 71-89-III) обеспечивает синхронное перемещение (подачи) правой и левой каретки.

Приподаче масла в цилиндр 10 правой каретки шток поршня через реечные механизмы 34 приводит в действие рычаг 2, который преодолевая усилие пружины 6, нажимает на конечник гидрощупа 1, открывая доступ масла в цилиндр 9 левой каретки. Тем самым регулируется скорость и направление движения левой и правой кареток.

При рассогласовании или неправильной регулировке рычага 2 происходит срез предохранительной шпонки 8.


Последовательность действий в полуавтоматическом режиме

Кулачки управления фрезерно-центровальным станком МР-71м

Кулачки управления фрезерно-центровальным станком МР-71м. Смотреть в увеличенном масштабе

Исходное положение: все выключатели в положении Отвод.

Кнопкой Гидропривод включается гидронасос.

  1. Заготовка устанавливается и зажимается кнопкой Зажим;
  2. Кнопкой Цикл осуществляется автоматический рабочий цикл:
  • Быстрый подвод фрезерных головок и включение их электродвигателей;
  • Переход на рабочую подачу. Осуществляется фрезерование торцов заготовки. Выдержка на упоре;
  • Быстрый отвод фрезерных головок в конце рабочей подачи;
  • Быстрый подвод сверлильных головок и включение их электродвигателей;
  • Включение рабочей подачи сверлильных головок. Осуществляется сверление торцов заготовки. Выдержка на упоре;
  • Быстрый отвод сверлильных головок в конце рабочей подачи;
  • Кнопкой Отжим заготовка освобождается и снимается;

  • Пределы длины обрабатываемых деталей, мм:

    • МР-71м — 200..500
    • МР-73м — 500..1250
    • МР-75м — 500..2250

    Краткая справка

    ГОСТ 9886-73. Станки-полуавтоматы горизонтальные двусторонние для обработки торцов и центрирования. Основные размеры

    Semi-automatic horisontal two-sided machine-tools for face-milling and centring. Basic dimensions

    Дата введения 1975-01-01

    Станок-полуавтомат для обработки торцов и центрирования

    1. Настоящий стандарт распространяется на горизонтальные двухсторонние центровальные, центровально-подрезные и фрезерно-центровальные станки-полуавтоматы для обработки торцов и центрования*.

    • Наибольший диаметр устанавливаемого изделия между тисками (D), мм: 125, 250, 500
    • Наибольший диаметр устанавливаемого изделия между тисками (D1), мм: 50, 100, 200
    • Наибольшая длина устанавливаемого изделия (L), мм: 500, 1000, 2000
    • Наибольший диаметр режущих кромок устанавливаемых резцовых головок (D2), не менее, мм: 32, 80, —
    • Наибольший диаметр устанавливаемой фрезы (D3), не менее, мм: 63, 125, 250
    • Наибольший номинальный диаметр устанавливаемого комбинированного центровочного инструмента (d), мм: 5, 10, 16
    • Диаметр цилиндрического отверстия в переднем конце центровального (центровально-подрезного) шпинделя, мм: 40, 40/50, 50
    • Конец фрезерного шпинделя по ГОСТ 24644-81: 40, 50

    Краткая информация о станках-полуавтоматах для обработки торцов и центрирования

    Для предварительной обработки заготовок типа осей и валов — чистового и чернового фрезерования торцов, обтачивания, а также обработки центровых отверстий в них предприятие КЗАЛ (Костромской завод автоматических линий) выпускал станки

    МР-71, МР-71М, МР-73, МР-75, МР-76АМ, МР-76М, МР-176, МР-77, МР-78.

    Базовая модель серии МР полуавтомат МР-71 был запущен в серию в начале 70-х. Он выполнял долько две операции — фрезерование и сверление торцов.

    Станки МР-73 и МР-75 по своим техническим характеристикам и конструкции идентичны МР-71. Но они могут обрабатывать более длинные заготовки с большим диаметром.

    Барабанные полуавтоматы МР-76 (М и АМ) располагают двумя либо одним барабаном (трехпозиционным), которые оснащаются специальными тисками, позволяющими фиксировать изделие на каждой из трех позиций. Зажим заготовки производится при помощи ключей.

    Станки МР-78 и МР-77 дают возможность дополнительно выполнять операцию глубокого сверления.

    Полуавтомат МР-179 в дополнение к фрезерованию и зацентровке способен выполнять следующие операции:

    • подрезку фасок на торцах;
    • растачивание отверстий;
    • внешнее обтачивание заготовки.

    Его разновидностью является станок МР-179Ф4, который эксплуатируется исключительно в составе автоматизированных линий.

    Относительно более современные модели — 2Г942.00, 2Г942.10, 2Г942.04, 2Г942.14, 2Г942.08 2Г942.

    Станки предназначены для обработки торцов деталей типа валов в серийном и массовом производстве со встройкой автоматических загрузочных устройств и в составе автоматических линий.

    Основные операции, выполняемые на полуавтоматах:

    • фрезерование торцов с двух сторон
    • сверление центровых отверстий с двух сторон
    • обточка шеек и снятие фасок на концах валов

    Кроме того на полуавтоматах может производится сплошная цековка до диаметра 40 мм, кольцевая подрезка и расточка.

    Приводы подач сверлильных и фрезерных шпинделей и зажима деталей, а также упоры заготовок гидравлические.

    Фрезерование торцов, сверление центровых отверстий и обточка базовых шеек производится за одну установку обрабатываемой детали, что обеспечивает высокую точность баз для дальнейшей обработки. При этом обработка торцов является окончательной.

    Габарит рабочего пространства фрезерно-центровального станка МР-71м

    Габарит рабочего пространства фрезерно-центровального станка МР-71м

    Габарит рабочего пространства фрезерно-центровального станка МР-71м. Смотреть в увеличенном масштабе

    Посадочные и присоединительные базы фрезерно-центровального станка МР-71м

    Посадочные и присоединительные базы станка МР-71м

    Посадочные и присоединительные базы фрезерно-центровального станка МР-71м. Смотреть в увеличенном масштабе

    Крепление инструмента фрезерно-центровального станка МР-71м

    Крепление инструмента фрезерно-центровального станка МР-71м. Смотреть в увеличенном масштабе

    Общий вид фрезерно-центровального станка МР-71м

    Фото фрезерно-центровального станка МР-71м

    Фото фрезерно-центровального станка МР-71м

    Фото фрезерно-центровального станка МР-71м

    Фото фрезерно-центровального станка МР-71м

    Пульт управления фрезерно-центровального станка МР-71м

    Пульт управления фрезерно-центровального станка МР-71м. Смотреть в увеличенном масштабе

    Фото фрезерно-центровального станка МР-76

    Фото фрезерно-центровального станка МР-76. Смотреть в увеличенном масштабе

    Основные узлы фрезерно-центровального станка МР-71м

    1. Станина — 71-11-VI
    2. Охлаждение и ограждение — 71-12-XI
    3. Каретка левая — 71-23-VII
    4. Каретка правая — 71-24-VII
    5. Фрезерная головка левая — 71-27-VII
    6. Фрезерная головка правая — 71-28-VII
    7. Сверлильная головка левая — 71-35-II
    8. Сверлильная головка правая — 71-36-II
    9. Зажимной механизм левый — 71-45-VI
    10. Зажимной механизм правый —
    11. Цилиндр левой каретки — 71-71-II
    12. Цилиндр правой каретки — 71-72-II
    13. Цилиндр зажимного механизма — 71-73-III
    14. Насос смазки — 71-79-I исп III
    15. Размещение гидравлики в станине — 71-82-02-XI
    16. Наружная разводка гидравлических труб — 71-83-02-VI
    17. Гидропанель зажима — 71-84-I
    18. Гидропанель подачи — 71-85-02-III
    19. Гидропанель левой сверлильной головки — 71-87
    20. Гидропанель правой сверлильной головки — 71-88
    21. Гидрощуп (гидромеханический синхронизатор) — 71-89-III
    22. Электрооборудование — 71-92-000-IV
    23. Узел крепления шкафа — МР76М-94-I
    24. Установка таблиц — МР71-101

    Расположение органов управления фрезерно-центровального станка МР-71м

    1. Наладочный и рабочий пульт управления
    2. Панель управления движением сверлильных головок
    3. Кран для подачи охлаждающей жидкости
    4. Рукоятки лубрикаторов
    5. Панель управления зажимом детали
    6. Панель управления фрезерными головками
    7. Рукоятка перемещения правой фрезерной головки вдоль станины
    8. Нониус с шестигранником для установки зажимных губок на диаметр обрабатываемой заготовки
    9. Винт для перемещения сверлильных головок

    Читайте также: Заводы производители металлорежущих станков в России



    МР-71м станок фрезерно-центровальный.

    Видеоролик.



    Технические характеристики сверлильного станка МР-71м

    Наименование параметра2Г942МР-71ММР-73М
    МР-75М
    Основные параметры станка
    Класс точности станкаНННН
    Пределы длины обрабатываемых деталей, мм:100..1000200..500500..1250500..2250
    Пределы диаметров устанавливаемых в тисках деталей, мм:20. .16025..12525..12525..125
    Наибольшее усилие зажима детали, Н25500
    Высота центров над станиной, мм315315315
    Высота центров над полом, мм104010401040
    Сверлильные головки
    Наибольший поперечный общий ход, мм220220220
    Количество скоростей фрезерного шпинделя: об/мин6666
    Пределы частот вращения фрезерного шпинделя: об/мин125..712125..712125..712125..712
    Пределы подач фрезерного шпинделя, мм/мин20..200020..40020..40020..400
    Наибольший диаметр устанавливаемой фрезы, мм16090. .16090..16090..160
    Ускоренный ход продольный, м/мин6,0
    Ускоренный ход поперечный, м/мин4,5
    Диаметр и конус отверстия под фрезуØ 69,85 7:24Ø 69,85 7:24Ø 69,85 7:24
    Наибольший диаметр фрезерования, мм150
    Сверлильные головки
    Ход пиноли сверлильного шпинделя, мм100
    Наибольший поперечный общий ход, мм757575
    Количество скоростей сверлильного шпинделя: об/мин6666
    Пределы частот вращения сверлильного шпинделя: об/мин290..2300238..1125238..1125238. .1125
    Пределы подач сверлильного шпинделя, мм/мин20..200020..30020..30020..300
    Пределы диаметров устанавливаемых центровок, мм3,15..10,123 х 12
    6 х 22
    3 х 12
    6 х 22
    3 х 12
    6 х 22
    Диаметр отверстия под сверло, мм505050
    Наибольший диаметр сверления, мм16
    Электрооборудование. Привод
    Питающая электросеть, В380±38380±38380±38380±38
    Количество электродвигателей на станке8666
    Электродвигатель привода фрезерных головок, кВт (об/мин)11 х 27,5; 10 (1450)7,5; 10 (1450)7,5; 10 (1450)
    Электродвигатель привода сверлильных головок, кВт (об/мин)4 х 22,2; 3 (1430)2,2; 3 (1430)2,2; 3 (1430)
    Электродвигатель привода гидронасоса, кВт (об/мин)5,55,5 (970)5,5 (970)5,5 (970)
    Электродвигатель привода станции смазки, кВт (об/мин)0,08
    Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)0,120,12 (2800)0,12 (2800)0,12 (2800)
    Электродвигатель транспортера стружки, кВт (об/мин)0,55
    Суммарная мощность установленных электродвигателей, кВт36,2831,6231,6231,62
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм3970. ..5470 х 1750 х 20003140 х 3790 х 48253790 х 1630 х 17404825 х 1630 х 1740
    Масса станка, кг6500610067007800

      Список литературы

    1. Полуавтомат фрезерно-центровальный МР-71М, МР-73М, МР-75М. Руководство по эксплуатации МР-71М.000.000 РЭ, КЗАЛ, 1976

    2. Барун В.А. Работа на сверлильных станках,1963
    3. Винников И.З., Френкель М.И. Сверловщик, 1971
    4. Винников И.З. Сверлильные станки и работа на них, 1988
    5. Лоскутов B.В Сверлильные и расточные станки, 1981
    6. Панов Ф.С. Работа на станках с ЧПУ, 1984
    7. Попов В.М., Гладилина И.И. Сверловщик, 1958
    8. Сысоев В.И. Справочник молодого сверловщика,1962
    9. Тепинкичиев В.К. Металлорежущие станки, 1973

    Связанные ссылки. Дополнительная информация


    Фрезерно центровальный станок мр-71 Б/У

    1. Доска объявлений
    2. Металлообработка
    3. Фрезерное оборудование
    4. Фрезерно-центровальные станки



    Объявление не актуально!

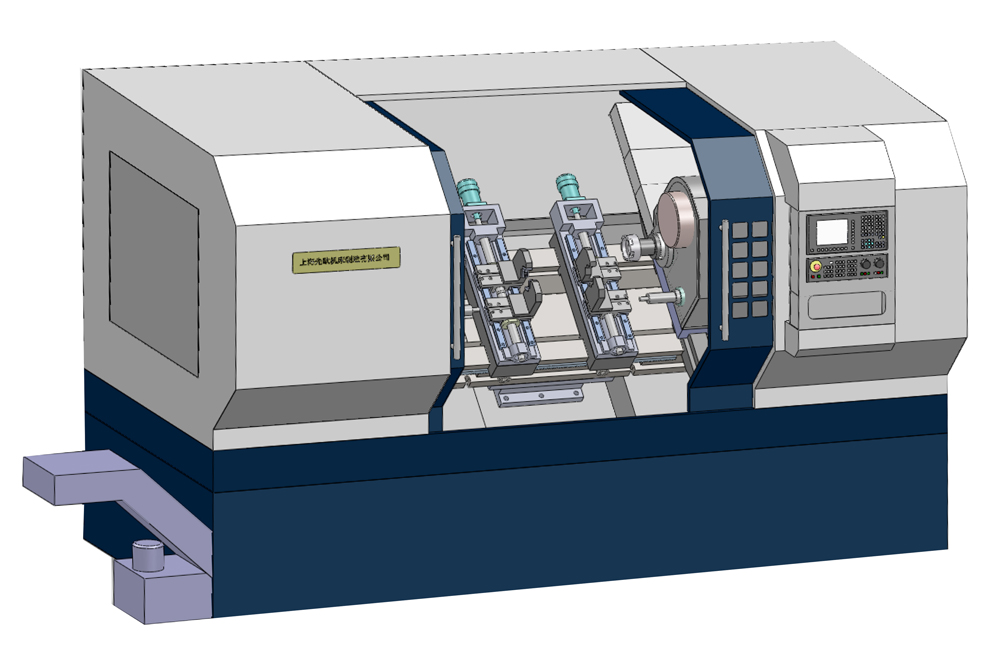

    Технические характеристики фрезерно-центровального станка МР-71:

    — габаритные размеры фрезерного станка составляют: длина- 2640 мм, ширина -1450 мм и высота -1720 мм;

    — наибольшая и наименьшая длина обрабатываемых заготовок деталей — 200-500 мм;

    — диаметр обрабатываемой заготовки детали 25-125 мм;

    —  число скоростей шпинделя режущего инструмента — 6;

    — частота вращения шпинделя режущего инструмента, об/мин- 125; 179; 497; 712.

    На станке выполняются операции по подготовке деталей к последующей их обработке механическими способами. Такое станочное оборудование обычно применяется для зацентровки и фрезерования с двух сторон торцов заготовок типа осей и валов.

    Станок рабочий, требуется регулировка.

    Создано 29.04.2021 Изменено 29.04.2021

    Станки по металлу Фрезерный станок Металлообрабатывающие станки


    Похожие объявления


    Интересные статьи партнеров

    Накатка: подробно про процесс, типы и степени

    Что будет если окунуть сверло в краску и раскрутить

    Отчёт об интеграции: Замена лазерной головы и источника

    Запуск лазерного оптоволоконного станка с кабиной LF3015GA/3000 Raycus в Красноярске

    Возможности 3D принтеров: 2-ух этажный дом, миллиметровая статуя Давида и веганский стейк

    Очаровательная Грета и ее мастерская

    Строим фрезерный станок с ЧПУ своими руками [Схемы + Чертежи]

    Пусконаладка оптоволоконного лазерного резака по металлу XTC-1530H/1500 IPG в Пермском крае

    Поставка оптоволоконного станка для лазерной сварки металла XTW-2000 Raycus в Санкт-Петербург

    Вы недавно смотрели

    Все просмотренные объявления →

    McIntosh MR 71 — высококачественное стереооборудование, которое мы покупаем

    McIntosh — один из самых надежных брендов, когда речь идет о высококачественных аудиосистемах. В течение многих лет этот бренд был признан аудиофилами во всем мире как оборудование, обеспечивающее чистое и стабильное качество музыки. McIntosh, вероятно, наиболее известен своими усилителями и предусилителями, но компания производит множество других компонентов и деталей для стереосистем и домашних кинотеатров.

    Каковы характеристики McIntosh MR 71?

    Год выпуска:
    1963-1969
    Тип:
    Моно/стерео тюнер
    Ремешки для настройки:
    FM
    Шкала настройки:
    Аналог
    Диапазон настройки FM:
    от 88 до 108 МГц
    Чувствительность:
    2,5 мкВ (FM)
    Искажение:
    0,5% (ФМ)
    Частотная характеристика:
    от 20 Гц до 20 кГц (FM)
    Выход:
    2500 мВ
    Размеры:
    16 х 5,5 х 13 дюймов
    Вес:
    27 фунтов

    Что еще нужно знать о McIntosh MR 71?

    «Mclntosh MR 71 — это точно спроектированный, высокочувствительный FM-мультиплексный тюнер. Исследовательский персонал лаборатории Mclntosh разработал пять новых усовершенствований схемы тюнера для MR 71».0054
  • 1. Автоматическое переключение стерео-моно без щелчка и полностью электронное. (Заявка на патент.)
  • 2. Индикатор многолучевого распространения для устранения многолучевого приема, показывая, когда ваша антенна повернута в правильное положение для минимизации многолучевого искажения.
  • 3. Двойные входные цепи перед первым ВЧ. усилитель для уменьшения паразитных откликов.
  • 4. Новые измерители перемещений Д’Арсонваля повышенной чувствительности, не требующие регулировки нуля.
  • 5. Новый компьютерный фильтр для уменьшения шума от станций, транслирующих вспомогательные музыкальные сервисы на поднесущих. Ни один другой тюнер не использует такой фильтр.
  • Наилучшее качество приема монофонических FM- и мультиплексных стереофонических FM-трансляций обеспечивается тюнером Mclntosh MR 71. После того, как вы насладитесь выдающимися характеристиками MR 71, вы поймете, почему продукты McIntosh заслужили репутацию «САМЫХ ЛУЧШИХ». ценная часть вашей домашней музыкальной системы». — Макинтош

    Краткая история McIntosh

    Давно привязан к Бингемтону, штат Нью-Йорк, — нынешней штаб-квартире и производственному центру McIntosh Labs — мало кто знает, что бренд был первоначально запущен за пределами столицы страны в Сильвер-Спринг, штат Мэриленд, в 1949 году. В 1956 году бренд построил свое первоначальное предприятие. в Нью-Йорке, сообщается на официальном сайте бренда.

    Другие продукты McIntosh, которые мы часто покупаем

    Как правило, StereoBuyers покупают в основном бывшие в употреблении усилители, особенно винтажные усилители и высококлассные модели McIntosh, такие как MC202 или MC252, а также, например, предусилитель C220. За последние годы мы также приобрели у McIntosh много подержанных тюнеров, включая, например, модели MR67 и MR78.

    StereoBuyers приобрели десятков тысяч оборудования марки McIntosh на сумму с 2014 года, при этом отдельные покупки стоят от 100 до более 50 000 долларов. Если вы переезжаете, готовы к обновлению или у вас есть оборудование McIntosh, которое вы не используете или не будете использовать, почему бы не связаться с нами сегодня, чтобы узнать, стоит ли оно хороших денег?

    Если вы заинтересованы в продаже нам подержанного оборудования McIntosh в Нью-Йорке или Колорадо, нажмите здесь, чтобы заполнить форму бесплатного предложения, и мы свяжемся с вами. Если мы договоримся об условиях, мы приедем к вам на встречу, где вы хотите, и заплатить наличными.

    На следующих изображениях показано фактическое оборудование McIntosh, приобретенное компанией StereoBuyers.

    Готовы начать?

    Запросите предложение, чтобы получить от нас предложение
    для вашего бывшего в употреблении оборудования.

    Получить предложение

    Подержанных тюнеров Mcintosh MR71 на продажу

    Сохраните любой поиск hifi в своем профиле hifishark. com, чтобы легко повторить его и даже иметь необязательную почту при обнаружении новых объявлений

    • На продажу (17)
    • Продано/Просрочено
