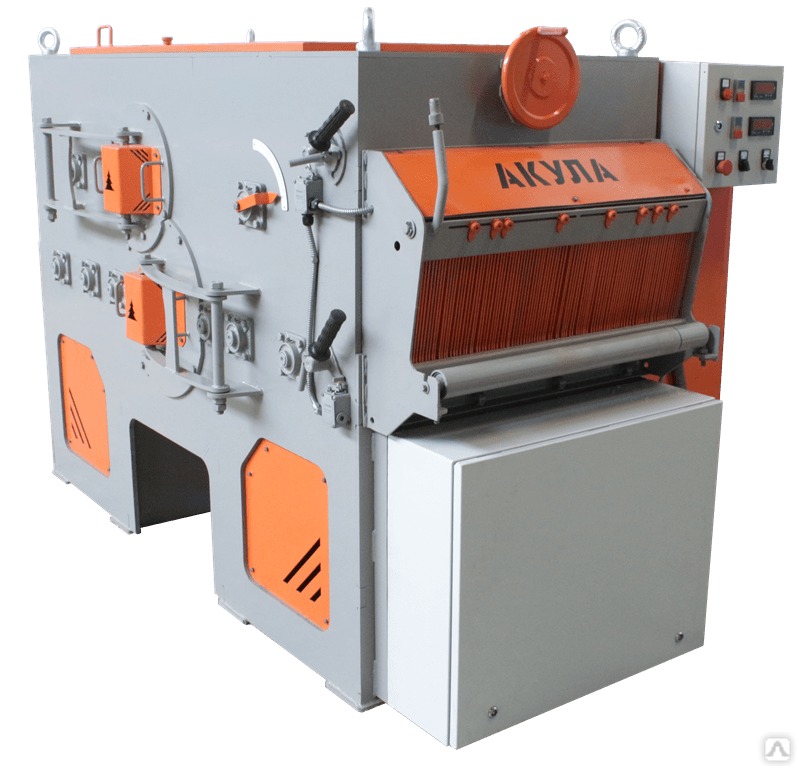

Многопильный станок дисковый двухвальный: Многопильный двухвальный станок АКУЛА 2М (2×30кВт)

Дисковый многопильный станок «Авангард-МД2-22»

Многопильный станок предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски и раскроя досок на заготовки заданной толщины при механизированной подаче. Станок является аналогом многопильного станка модели WD-220КВА (WАLTER).

Основными конструктивными особенностями станка являются:

Рис. 1

Дисковый многопильный станок — цена производителя. Собственноге производство, лучшие условия поставки.

Рис. 2

Дисковый многопильный станок — цена производителя. Собственноге производство, лучшие условия поставки.

Рис. 3

Дисковый многопильный станок — цена производителя. Собственноге производство, лучшие условия поставки.

  • Способ подачи бруса в зону пиления посредством траковой цепи (Рис.1,2).
  • Привод пильных валов соосный через самоцентрирующиеся муфты.
  • Станок оснащен автоматическими пневмоприжимами распиливаемого материала к траковым цепям на входе и выходе станка.
  • Удаление опилок из зоны пиления осуществляется ленточным транспортером, подающим опилки к аспирационному раструбу (Рис.3).

Станок не требует специального фундамента и, при наличии определенных навыков монтажа оборудования, устанавливается на жесткое ровное основание в короткий промежуток времени.

Технические характеристики двухвального многопильного станка «Авангард МД2-22»

Наименование показателей Ед. изм. Значение
Высота обрабатываемого бруса, max мм 220
Ширина обрабатываемого бруса, max мм 600
Диаметр верхнего вала мм 70
Диаметр нижнего вала мм 70
Длина верхнего вала, рабочая часть мм
530
Длина нижнего вала, рабочая часть мм 530
Скорость подачи (плавная регулировка) м/мин 0 – 13
Количество установленных дисковых пил шт. 2 × 12
Диаметр дисковых пил мм 350
Расстояние между крайними пилами, max мм 500
Мощность эл. двигателя привода верхнего вала (с устройством плавного пуска) кВт 22
Мощность эл.двигателя привода нижнего вала (с устройством плавного пуска) кВт 30
Мощность двигателя привода подачи кВт 2,2
Мощность общая кВт 54,2
Масса станка кг 2200
Возможность эксплуатации в неотапливаемых помещениях при низких температурах   да
Предусмотрена работа только одним валом (нижним)   да
Двигатели валов работают в прямом приводе без ременных шкивов и клиновых ремней   да
Наличие когтевой защиты   да

Комплект поставки:

  1. Станок в сборе – 1 шт. ;
  2. Рольганг приводной на входе в станок (длина 7 м) – 1 шт.;
  3. Рольганг пассивный на выходе из станка (длина 7 м) – 1 шт.;
  4. Центратор лафетов – 1 шт.;
  5. Ленточный транспортер для удаления опилок из зоны пиления – 1 шт.;
  6. Дисковые пилы Ø 350 мм – 20 шт.;
  7. Техническая документация – 1 экземпляр.

Многопильный двухвальный станок МДС-170, 210, 250

Главная страница » Товары » Деревообрабатывающее оборудование » Лесопильное оборудование » Многопильные станки » Многопильный двухвальный станок МДС-170, 210, 250

Многопильный двухвальный станок МДС-170, 210, 250 — предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски и раскроя досок на заготовки.
Высокая производительность и качество теперь по доступной цене

Категории: Деревообрабатывающее оборудование, Лесопильное оборудование, Многопильные станки Боковое меню:   <div role=»complementary»><style>#zfc-accordion-zfwca_widget-4 > ul > li > . item-link { background: #1C7DD3; } #zfc-accordion-zfwca_widget-4 > ul > li > .item-link:hover, #zfc-accordion-zfwca_widget-4 > ul > li > .item-link:focus { color: inherit; } #zfc-accordion-zfwca_widget-4 ul li .item-link { color: inherit !important; } #zfc-accordion-zfwca_widget-4 ul li .item-link:hover, #zfc-accordion-zfwca_widget-4 ul li .item-link:focus { border-left: 4px solid #99e799; background: #3D73A5; } #zfc-accordion-zfwca_widget-4 ul li.current-cat > .item-link { border-left: 4px solid #99e799; background: #3D73A5; } #zfc-accordion-zfwca_widget-4 .has-sub > .item-link > .arrow { border: 1px solid #fff; } #zfc-accordion-zfwca_widget-4 .has-sub > .item-link > .arrow:after { border-bottom: 2px solid #fff; border-left: 2px solid #fff; } #zfc-accordion-zfwca_widget-4 .has-sub.open > .item-link > .arrow:after { border-top: 2px solid #fff; border-bottom: none; border-left: 2px solid #fff; } #zfc-accordion-zfwca_widget-4 ul.

children { display: none; margin: 0; } #zfc-accordion-zfwca_widget-4 ul.children > li > .item-link { background: #2A6193; } #zfc-accordion-zfwca_widget-4 ul.children > li > .item-link > .arrow { top: 8px; padding: 10px !important; right: 11px; } #zfc-accordion-zfwca_widget-4 ul.children > li > .item-link > .arrow:after { top: 6px; right: 7px; } #zfc-accordion-zfwca_widget-4 ul.children > li.open > .item-link > .arrow:after { top: 5px; right: 6px; } #zfc-accordion-zfwca_widget-4 .zfc-left .has-sub > .item-link > .arrow { border: 1px solid #fff; left: 9px; } #zfc-accordion-zfwca_widget-4 .zfc-left .children .has-sub > .item-link > .arrow { left: 12px; } #zfc-accordion-zfwca_widget-4 .zfc-left li .item-link { color: inherit !important; padding-left: 40px !important; } #zfc-accordion-zfwca_widget-4 .
ripple-effect { background: #789ecd; } </style><li> <div> <ul> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/drobilki/» title=»View all posts filed under Дробилки»>Дробилки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/raskryazhevochnye-stanki/» title=»View all posts filed under Раскряжевочные станки»>Раскряжевочные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/brevnopilnyj-stanok/» title=»Производим Бревнопильные станки с диаметром обработки от 120мм до 550мм. Современные технологии и высокая производительность. Осуществляем пусконаладочные и шеф-монтажные работы. Бревнопильный станок используется в лесопильных линиях «Сибирь» производительностью до 400 м3 в смену.
Станки приспособлены для распиловки короткомерных брёвен и  подходят для распиловки берёзы, осины и лиственницы.»>Бревнопильные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/mnogopilnye-stanki/» title=»View all posts filed under Многопильные станки»>Многопильные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/kromkoobreznye-stanki/» title=»View all posts filed under Кромкообрезные станки»>Кромкообрезные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/gorbylnye/» title=»»>Горбыльные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/okolostanochnoe-oborudovanie/» title=»View all posts filed under Околостаночное оборудование»>Околостаночное оборудование</a> </li> <li><a href=»https://www.
perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/transporter-othodov/» title=»View all posts filed under Транспортеры отходов»>Транспортеры отходов</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/torcovochnyj-stanok/» title=»View all posts filed under Торцовочные станки»>Торцовочные станки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/linii-sortirovki-breven/» title=»View all posts filed under Линии сортировки бревен»>Линии сортировки бревен</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/aspiracionnye-sistemy/» title=»View all posts filed under Аспирационные системы»>Аспирационные системы</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/kruglopalochnye-stanki/» title=»»>Круглопалочные станки</a> </li> <li><a href=»https://www.
perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/» title=»View all posts filed under Лесопильное оборудование»>Лесопильное оборудование</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/lesopilnye-linii/» title=» Скачать презентацию в PDF «>Лесопильные линии</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/plitnye-materialy/» title=»View all posts filed under Плитные материалы»>Плитные материалы</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/sushilki/» title=»View all posts filed under Сушилки»>Сушилки</a> </li> <li><a href=»https://www.perun-stanki.ru/product-category/derevoobrabatyvajushhee-oborudovanie/shlifovalnye-stanki/» title=»View all posts filed under Шлифовальные станки»>Шлифовальные станки</a> </li> </ul> </div> </li> <li> <ul> <li> <a href=»https://www. perun-stanki.ru/shop/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/okolostanochnoe-oborudovanie/bazirujushhij-rolgang/» title=»Базирующий рольганг»> <img src=»https://www.perun-stanki.ru/wp-content/uploads/2018/06/Базирующий-рольганг-2-1250-247×296.jpg» alt=»» loading=»lazy» /> <span>Базирующий рольганг</span> </a> </li> <li> <a href=»https://www.perun-stanki.ru/shop/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/okolostanochnoe-oborudovanie/centrovatel/» title=»Центрователь»> <img src=»https://www.perun-stanki.ru/wp-content/uploads/2018/06/Без-имени-2-247×296.jpg» alt=»» loading=»lazy» /> <span>Центрователь</span> </a> </li> <li> <a href=»https://www.perun-stanki.ru/shop/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/mnogopilnye-stanki/kromkoobreznoj-mnogopilnyj-stanok-mod-mks-1000-linija/» title=»Кромкообрезной многопильный станок мод. «МКС-1000 ЛИНИЯ»»> <img src=»https://www. perun-stanki.ru/wp-content/uploads/2020/05/МКСЛ1000.750×750-247×296.jpg» alt=»» loading=»lazy» /> <span>Кромкообрезной многопильный станок мод. «МКС-1000 ЛИНИЯ»</span> </a> </li> <li> <a href=»https://www.perun-stanki.ru/shop/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/kromkoobreznye-stanki/mnogopilnyj-kromkoobreznoj-stanok-mks-800/» title=»Многопильный кромкообрезной станок МКС-800″> <img src=»https://www.perun-stanki.ru/wp-content/uploads/2018/06/мкс-800-1140-247×296.jpg» alt=»» loading=»lazy» /> <span>Многопильный кромкообрезной станок МКС-800</span> </a> </li> <li> <a href=»https://www.perun-stanki.ru/shop/derevoobrabatyvajushhee-oborudovanie/lesopilnoe/mnogopilnye-stanki/mnogopilnyj-kromkoobreznoj-stanok-mks-1000/» title=»Многопильный кромкообрезной станок МКС-1000″> <img src=»https://www.perun-stanki.ru/wp-content/uploads/2018/05/МКС-1000-1150-247×296.jpg» alt=»» loading=»lazy» /> <span>Многопильный кромкообрезной станок МКС-1000</span> </a> </li> <li> <a href=»https://www. perun-stanki.ru/shop/instrument/diskovye-pily/diskovye-pily-dlja-mnogopilnyh-stankov/» title=»Дисковые пилы для многопильных станков»> <img src=»https://www.perun-stanki.ru/wp-content/uploads/2018/06/Пила-350x75x25x39xz-12-AA-400-247×296.jpg» alt=»» loading=»lazy» /> <span>Дисковые пилы для многопильных станков</span> </a> </li> </ul> </li> </div>

Купить или задать вопрос

Двухвальная многопильная циркулярная пила SQUALO 420

Двухвальная многопильная циркулярная пила SQUALO 420: надежность, которую вы ищете



Двухвальная многопильная циркулярная пила SQUALO 420 имеет максимальную рабочую ширину 400 мм и максимальную высоту 200 мм.
Ультрасовременный по применяемым технологиям, незаменим на современном лесопильном заводе, идеально подходит для оптимизации производства пиломатериалов, планок, квадратов, профилей, обрезных досок, призм, плит, элементов для поддонов.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Ширина конвейерной ленты мм 420
Ширина входных роликовых конвейеров мм 410
Выходных роликовых конвейеров ширина мм 510
Макс. ширина пильного блока мм 390
Макс. высота реза мм 200
Мин. рабочая длина мм 800
Макс. габаритная ширина мм 700
Диаметр ножевого вала мм 60
Макс. диаметр круговых лезвий мм 450
Диаметр отверстия лезвия мм 80
Скорость подачи м/мин. 3 – 36



Двухвальный Multi-Blade SQUALO 420, совместимый и сочетаемый с нашими продуктами (например, с пневматическим роликовым конвейером), готов к вашим вызовам!



Много причин выбрать нашу двухвальную многоножевую SQUALO 420:



  • от самых маленьких до самых больших, все наши машины разработаны с использованием передовых, инновационных и технологичных систем конструкции;
  • специальный ковер из ковкого чугуна с новым дизайном, простой в уходе;
  • Пол прерван в зоне резки, чтобы не резать его, так как он остается одной из самых дорогих частей машины;
  • подача
  • со специальными роликами для работы на высоких скоростях;
  • нет «свидетеля» с разрезом на Би-дереве;
  • полная безопасность оператора, так как нет точек столкновения металла с металлом между интродьюсером и лентой, и имеет 2 противоосколочных барьера и 2 барьера обратного упора в соответствии с последними директивами;
  • Лучший в своем классе по бесшумности: он имеет систему, в которой двигатель закреплен на якоре, который поглощает его инерцию; Безупречное качество изготовления гарантирует не сварную конструкцию, а скрепленную болтами, антидеформационную: практически сделай сам, с полной эластичностью, поглощающей все рабочие напряжения и вибрации;
  • Все механические части легко доступны для простого и удобного обслуживания;
  • Богатая панель управления для легкой и безопасной работы;
  • Амперметры для контроля энергопотребления двигателя;



, а также:



  • Инвертор для предотвращения чрезмерного увеличения соотношения лопастей и лопастей без повреждения компонентов трансмиссии;
  • Вал из специальной стали, сотенная шлифовка, с балансировкой на 4000 оборотов;
  • Вал держателя лезвия большого диаметра, чтобы избежать его напряжения;
  • Твердые алюминиевые распорные кольца для предотвращения образования ржавчины в случае влажной обработки древесины, в дополнение к поставке стальных колец очень малой толщины для коррекции заточки;
  • Специальная высокоточная кольцевая гайка, откручивание и специальный ключ для легкого открывания;
  • Независимый прижим с конструкцией, закрепленной на двух хромированных стержнях для легкого и точного обращения с помощью трапециевидных винтов и толстых гаек, защищенных пылезащитными колпачками и деревянными осколками;
  • Идеальная параллельность прижимной группы на рабочей поверхности;
  • Он считается первым в своем классе со стальной конструкцией 20/30 мм, в которой все механические части закреплены на якоре;
  • Непревзойденное соотношение цена/качество;
  • Передовая технология с более чем 35-летним опытом в области нарезки Мы являемся Trademak, кто бы ни работал с нашими машинами, никогда не купит ничего у конкурентов. 100% НАДЕЖНОСТЬ и ГАРАНТИЯ



Взгляните на наши одновальные мультиножи

Посетите нас и на Machineseeker!



Ссылка на видео: https://www.youtube.com/watch?v=oFg69ColRO8





Технические детали

Potenze installate

ДВИГАТЕЛИ:
Двигатель с ножевым валом, л.с. 2x 30 – 100 кВт 2x 22 – 75
Подъемный двигатель, л.с. 2×0,25 кВт 2×0,18 2,2
Двигатель отвода прижимных роликов (ДОПОЛНИТЕЛЬНО) л.с. 5×0,5 кВт 5×0,37
НАПРЯЖЕНИЕ В/Гц 380/50
ВЕС кг 5.500 – 6.000

Технические характеристики

Dotazioni Macchina

ОБОРУДОВАНИЕ МАШИНЫ:
Устройство автоматической подачи
2 втулки вала
Инвертор на трансмиссии
Панель управления с сенсорным экраном
ПЛК для полного электронного управления функциями )
Впускное отверстие Ø мм 300 – необходимая скорость 30 м/с
Ø впускного отверстия мм 200 – требуемая скорость 30 м/с
Набор ключей
Руководство по эксплуатации и техническому обслуживанию
Сертификат CE
