Многопильный двухвальный станок дисковый – Двухвальные многопилы в России — Биржа оборудования ProСтанки

Двухвальный многопильный станок Тополь 200

Станок многопильный дисковый двухвальный ТОПОЛЬ-200 предназначен для эксплуатации на крупных и средних промышленных предприятиях.

Тополь-200 производит распиловку двухкантных брусьев (лафетов) толщиной до 210 мм, дисковыми пилами.

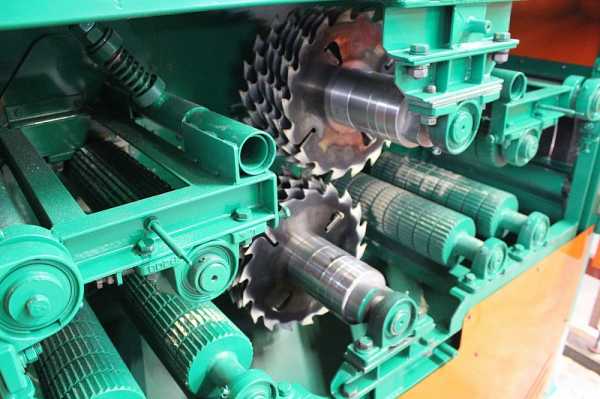

Станок представляет собой станину, на которой смонтированы два приводных пильных вала с поставами дисковых пил. Каждый пильный вал приводится в действие при помощи собственного электродвигателя, соответствующей мощности. Каждый пильный вал включается поочередно. В данной модели возможно использование только одного вала для распиловки лафета высотой до 120 мм.

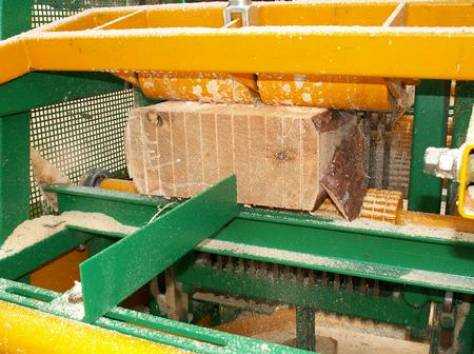

Механизм протяжки лафета состоит из шести приводных рябух обеспечивающих точное перемещение заготовки в пильную зону без рывков, что гарантирует получение качественного пиломатериала.

На выходе пиломатериала из пильной зоны расположена специальная когтевая защита, гарантирующая безопасность и предотвращающая вылет пиломатериала.

На двухвальный многопильный станок устанавливается базовая цена в комплектации без дисковых пил и, без подающих столов (рольгангов).

Вы можете заказать столы отдельно необходимых размеров длины в зависимости от длины и ширины распиливаемых лафетов.

Купить двухвальный многопильный станок можно в комплектации с дисковыми пилами разных производителей. На данной модели используются дисковые пилы стандартного исполнения диаметром 350 мм, которые можно купить в любом городе России и зарубежья. Использование стандартных пил с цилиндрической посадкой (без доработок, шпонок и других крепежных отверстий), позволит вам существенно снизить затраты на инструмент, также недорого будет обходиться его ремонт в сервисных центрах.

Вы можете купить дисковый двухвальный многопильный станок в комплектации с лазерными указателями пропила, позволяющими ускорять процесс установки заготовки, а также увеличивать процент полезного выхода станка. Можно заказать один из двух типов лазерных указателей в зависимости от условий эксплуатации оборудования (в помещении или на открытом воздухе).

Двухвальный многопил Тополь-200 используется как для распиловки лафетов из стандартных бревен, так и для тонкомера. При этом, как правило, используется только нижний вал.

Двухвальный многопильный станок Тополь-200 является станком второго ряда. Наиболее часто первым станком в линии является ленточная пилорама «Алтай-3» 900 Проф., либо дисковая пилорама ДПА-600. Для тонкомера возможно использование брусующего станка СИЛ-750.

Двухвальный многопильный станок - это цена, качество, высокая производительность и современный подход к вопросу деревообработки.

www.stankoff.ru

Двухвальные многопильные станки

Двухвальные многопильные станки

«Многопильный двухвальный станок Акула 2м»

ТАБЛИЦА
ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

(*) Для просмотра технических характеристик нажмите на таблицу и двигайте влево.

Параметры / модельАкула 2М
Диаметр пил, мм350,400,450
Диаметр пильного вала, мм75
Максимальное количество пил в постове, шт2х10(350), 1х8(450), 1х8(400)
Ширина постова, мм (расстояние между крайними пилами)700
Максимальное сечение лафета, ВхН, мм750х210
Минимальная длина лафета, мм1200
Напряжение питания, В380
Мощность главного эл. двигателя, кВт22,30,37,45,55
Частота вращения пилы, об/мин3000
Привод продольной подачи, типчастотник, регул.
Мощность эл. двигателя подачи, кВт3
Скорость продольного перемещения, м/мин (расчетная)до 18,5
Габаритные размеры:
Длина, мм2310
Ширина, мм1410
Высота, мм1562
Вес, кг2900 (2*55 кВт)

Многопил Акула 2 м (Диаметр устанавливаемых пил, мм  — 350, 400, 450 .)

Просвет станка 800 (окно)

Мах пропил 210/160*/130**/110***

* — с нижним пильным валом и пилой 450

** — с нижним пильным валом и пилой 400

*** — с нижним пильным валом и пилой 350

Максимальное количество пил д.350 на станок 20 шт. по 10 на каждый пильный вал.

Заказать звонок

ТЕЛЕФОН ДЛЯ СПРАВОК 8 800 551 95 34

Звонок бесплатный!

Задать вопрос

Ваша заявка отправлена!
Спасибо.

altai-pilorama.ru

Многопильные станки по дереву - характеристики и применение

В этой статье мы поговорим о том, какие бывают многопильные станки по дереву. Это оборудование сегодня очень востребовано. Рассмотрим характеристики многопильных станков, их назначение, виды и главные достоинства.

Многопильные станки

Многопильный станок является удобным в использовании инструментом, который используется для распила деревянных заготовок. Такое оборудование очень востребовано на лесопилках и прочих промышленных производствах, к области деятельности которых относится обработка различных видов древесины. Эти станки дают возможность получать одновременно и очень быстро несколько досок за один прогон заготовки через режущее устройство.

Многопильные станки предназначены для создания готовых пиломатериалов, то есть для получения различных полотен, а также формирования надрезов и фрезерования. Станки бывают одновальные и двухвальные. Заготовки могут подаваться механически. Они имеют высокую точность обработки.

Главное отличие этого оборудования от пилорам заключается в том, что пилорама не имеет такой точности работы. В конструкции многопильных станков могут использоваться ленточные или дисковые пилы. Многопильный дисковый станок имеет более низкую стоимость в сравнении с ленточными вариантами. Однако, заточка дисков стоит довольно дорого.

Технические параметры

В числе основных технических параметров многопильных станков стоит выделить:

  • размеры заготовок. Максимальный размер сырья, которое можно обрабатывать, определяет допустимые размеры заготовок
  • число установленных пил. Этот параметр показывает наибольшее количество лесоматериалов за один прогон
  • скорость подачи оказывает влияние на уровень производительности станка
  • скорость разрезания заготовок
  • диаметр пил характеризует глубину пропила
  • самое большое расстояние между пилами отвечает за ширину конечного лесоматериала
  • показатель мощности
  • размеры самого оборудования
  • масса.

Учет данных параметров поможет вам подобрать станок для необходимого вам объема работ, условий эксплуатации и производственных целей.

Виды многопильных станков

Все многопильные станки делятся на:

  • рамные станки
  • дисковые станки
  • брусующие станки.

Рамные многопильные станки применяются для распиливания бруса на несколько досок. Работа такого инструмента очень похожа на работу пилорамы: натянутое в пильной рамке режущее устройство осуществляет распил подающейся заготовки. Благодаря наличию кривошипно-шатунного механизма пильная рама совершает возвратно-поступательные движения.

Дисковые многопильные станки применяют для более качественного распила бруса на особые обрезные заготовки. Такие станки отличаются более высоким качеством, а также высокой точностью конечного продукта, в отличие от рамных станков. Кроме этого, такие устройства осуществляют более качественный распил мерзлой древесины. Поэтому дисковые многопильные станки пользуются большой популярностью в северных регионах нашей страны. Главный режущий инструмент здесь - дисковая пила.

Брусующие станки предназначены для продольной распиловки крупных бревен.

Существуют также и очень маленькие многопильные станки, их называют мини станками. Они используются в ряде организаций и частных мастерских. Такой станок имеет небольшие габариты, он отлично подойдет для небольших помещений и частных мастерских. Мини станки позволяют получить довольно высокий уровень производительности и хорошее качество конечного продукта.

Работа многопильных станков

К основным рабочим механизмам многопильного станка можно отнести:

  • станина. Именно в ней содержатся главные составляющие данного оборудования
  • двигатель осуществляет вращательное или возвратно-поступательное движение режущих инструментов, а также приводит в движение блок подачи заготовки
  • режущий элемент состоит из 1 или более валов, на которых закреплены пильные диски
  • устройство, которое подает заготовки. Чем больше заготовка для распила, тем более высокой мощностью должен обладать данный узел.

Чаще всего на многопильных станках установлены шесть валов: четыре подающих и два принимающих. На отверстие, посредством которого осуществляется подача заготовки, монтируется когтевая защита, которая нужна для исключения возможности причинения вреда здоровью мастера и вылета обрабатываемого изделия из устройства. Выход защищен специальной защитной шторой. При необходимости можно подключить стружкоотсосы.

Подача заготовок осуществляется в горизонтальной плоскости. Заготовку жестко зажимают вальцы, чтобы плотно зафиксировать их в верхней и нижней частях. Распиловка идет при помощи вращения пильной части станка, где расположен режущий инструмент. Скорость подачи заготовки достигает примерно 30-70 м/мин.

О том, как работает многопильный станок, видео расскажет подробнее.

Главные достоинства

Из основных преимуществ многопильных станков можно выделить:

  • высокий уровень производительности
  • высокая точность обработки
  • надежная работа
  • удобное использование
  • легкий монтаж
  • не нужен усиленный фундамент.

В последние годы именно многопильные дисковые станки набирают популярность, потому что отличаются довольно высоким уровнем производительности.

Двухвальный многопильный станок ТОПОЛЬ-200

Рассмотрим подробнее устройство многопильных станков на примере дискового двухвального станка ТОПОЛЬ-200. Он используется на крупных и средних промышленных предприятиях. На станке Тополь-200 осуществляется распиловка двухкантных брусьев (лафетов) в толщину максимум 210 мм, при помощи дисковых пил.

Фактически станок является станиной, на которую установлены два приводных пильных вала с поставами дисковых пил. Каждый из пильных валов работает от отдельного электродвигателя, определенной мощности. Валы включаются по очереди. В описываемой модели может использоваться только один вал для распила лафета высотой до 120 мм.

Механизм протяжки лафета включает шесть приводных рябух, которые обеспечивают точное движение заготовки в пильной зоне без рывков, для получения высококачественного пиломатериала.

В месте выхода пиломатериала из пильной зоны находится специальная когтевая защита, которая гарантирует безопасность и предотвращает вылет пиломатериала.

Приобрести двухвальный многопильный станок можно в комплекте с дисковыми пилами различных производителей. Чаще всего устанавливаются дисковые пилы обычного исполнения сечением 350 мм. Покупка стандартных пил с цилиндрической посадкой (без доработок, шпонок и прочих крепежных отверстий), даст возможность значительно уменьшить расходы на инструмент.

Также при покупке стоит обратить внимание на наличие в комплектации лазерного указателя пропила, который позволяет ускорить процесс установки заготовки, а также увеличит процент полезного выхода продукции.

Таблица технических характеристик многопильного станка ДК-160(45кВт)
Технические характеристики
Ширина обрабатываемого материала:

-наибольшая, мм

-наименьшая, мм

430,(500)

10

Толщина обрабатываемого материала:

-наибольшая, мм

-наименьшая, мм



160

50,(16)

Длина обрабатываемого материала, мм, не менее 1000
Скорость резания, м/c, не менее 74
Номинальная скорость подачи, м/мин 5, 8, 13
Количество пил, шт., не более 8
Расстояние между крайними пилами, мм, не более 430,(500)
Диаметр пил, мм, наибольший 500
Номинальный диаметр посадочной шейки под инструмент, мм 80
Номинальное расстояние от пола до рабочей поверхности стола, мм 910
Норма обслуживания, чел 2
Род тока питающей сети переменный трехфазный
Номинальная частота тока, Гц 50
Номинальное напряжение сети, Вт 380
Кол-во электродвигателей шт 3
Электродвигатель главного привода (пильного вала) номинальная мощность, кВт 45
Номинальная частота вращения, обр./мин 2850
Электродвигатель привода подачи (подающих рябух):

-номинальная мощность, кВт

-номинальная частота вращения, об/мин



2,2

1000

*Электродвигатель подъемопускание подающих вальцов:

-номинальная мощность, кВт

-номинальная частота вращения, об/мин



0,55

1000

Суммарная мощность электродвигателей, кВт 47,75
Масса, кг 2050
Габаритные размеры:

-длина, мм

-ширина, мм

-высота, мм



1700

1300

1650

wood-prom.ru

Дисковый многопил двухвальный ЦМР-5 - Станкофф.RU

Данный вид станков относят к станкам второго ряда при обработке древесного материала и предназначаются для продольной прямолинейной распиловки брусьев и досок дисковыми вращающимися пилами. Станки имеют очень жесткую конструкцию, обеспечивая тем самым точность пропила. Благодаря своей неприхотливости в работе и возможности использоваться в роли станков 2-го ряда после рамных пилорам, станки типа ЦМР получили очень широкое распространение. Использование этих станков в производстве значительно повышает производительность лесопиления, а также улучшает качество распиловки.

Многопильный станок ЦМР-5

Пильные валы станка располагаются консольно. Это позволяет производить быструю замену пил. Благодаря радиально-упорным подшипникам (6-й класс точности) достигается качественная обработка пильным валом. Особая конструкция пильного вала дает возможность устанавливать до 10 пил с диаметрами до 360 мм и общим расстоянием между крайними дисковыми пилами 400 мм.

Возможность использования двух пильных валов обеспечивает распиловку бруса толщиной до 200мм на высокой скорости резки пилами небольшого диаметра, что делает качество изготавливаемых изделий значительно выше. Станок способен распиливать верхним валом заготовки толщиной до 100 мм. Этот факт значительно экономит режущие инструменты и снижает энергетические затраты. При осуществлении пиления заготовок, толщина которых составляет 100-200 мм, применяется программное позиционирование (для равномерной загруженности двигателя привода) пильных валов.
Пильный вал приводит в действие асинхронный электродвигатель, частота вращения которого составляет 2940 об/мин и мощностью 55 кВт. Привод осуществляется посредством клиноременной передачи, что сводит к минимуму возникающую в процессе работы вибрацию и увеличивает срок службы опор вала и повышает качество изделий.

На станке модели ЦМР-5 механизм для подачи пиломатериала представляет собой гусеничную цепь, которая состоит из рельефных звеньев. Звенья перемещаются по специальным текстолитовым направляющим, что делает пропил идеально точным.

Асинхронный электродвигатель осуществляет привод подачи при помощи частотного регулирования. Это дает возможность осуществлять бесступенчатое регулирование в широком диапазоне величины подачи.

Централизованная смазка станка производится от специальной смазочной насосной станции, которая начинает функционировать одновременно с нажатием пусковой кнопки станка. В дополнительной смазке нуждаются направляющие гусениц, подшипники пильного вала, а также цепи механизма подачи.

Имеется возможность автоматического и ручного позиционирования механизма прижима и пильных валов. Ручное позиционирование валов осуществляется посредством кнопок, которые обеспечивают перемещение каждого механизма и применимо в наладочном режиме. При использовании автоматического режима размер заготовки устанавливается на пульте управления, а настройки пильных валов осуществляются автоматически.
Наличие световой сигнализации на пульте управления. Позволяет следить за работой специального насоса смазки, а также о готовности к работе автоматического режима позиционирования и включении привода нижнего и верхнего вальцов. Также станок оборудован двумя лазерными разметочными устройствами для увеличении при пилении выхода готовой продукции. Лазеры передают световые линии на заготовки, которые показывают положение крайних пил.

Станок модели ЦМР-5 – это единственный многопильный станок отечественного производства с системой позиционирования прижимных роликов и пильных валов.

Техническая характеристика ЦМР-5
Размеры обрабатываемых заготовок, мм
-ширина до 600
-толщина
а) при пилении одним валом - до 100
б) при пилении двумя валами -до 200
-длина от 1000
Ширина обрабатываемого материала, мм
наименьшая 10
наибольшая 400
Толщина обрабатываемого материала, мм
наибольшая: при пилении двумя валами 200
при пилении одним валом 100
Наибольшая длина обрабатываемого материала, мм 1000
Количество пил, устанавлиемых на пильный вал, шт.
наименьшее 1
наибольшее 10
Диаметр пил, мм
наименьший 250
наибольший 360
Частота вращения пильного вала,об./мин 3000
Скорость подачи заготовок, м/мин.
наименьшая 6
наибольшая 60
Производительность средняя расчетная куб.м/час - 25
Род тока питающей сети - переменный трехфазный, (380В 50Гц)
Характеристики электродвигателей:
 - Привода пильного вала (2 двигателя)
а) Мощность, кВт - 55
б) Число оборотов вала, об/мин - 2940
 - Привода позиционирования пильного вала (два двигателя)
а) Мощность, кВт - 0,37
б) Число оборотов вала , об/мин - 1500
 - Привода позиционирования прижимныхроликов
а) Мощность, кВт - 0,55
б) Число оборотов вала , об/мин - 1000
 - Привода подачи заготовок
а) Мощность, кВт - 5,5
б) Число оборотов вала, об/мин - 1500
 - Привода смазочного насоса
а) Мощность, кВт - 0,09
б) Число оборотов вала, об/мин - 1500
 - Привода компрессора (для прижима заготовки)
а) Мощность, кВт - 1,5
б) Число оборотов вала, об/мин - 2760
Общая установленная мощность, кВт 118,38
Габаритные размеры без отдельно расположенного оборудования, мм (не более)
длина 3550
ширина 2070
высота 2350
Общая масса станка, кг 7860



www.stankoff.ru

Многопильный станок (линия) проходного типа

смотреть все фото

Видео - Линия по переработке тонкомера

Многопильная линия

Основным назначением многопильного станка проходного типа "DISCOVERY" universal, является высокопроизводительный продольный раскрой лафета на доски определенных размеров до 15 м³ в час и точностью +/- 0,2 мм. Многопильный станок работать может вместе с брусующим станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда.

Рекомендуемая t° эксплуатации от -25° до +50°

Технические характеристики

МП 210

Производительность м³ в час

до 15

Максимальная ширина подаваемого лафета в мм.

700

Максимальная высота подаваемого лафета в мм.

210

Минимальная высота подаваемого лафета в мм.

50

Длина подаваемого лафета в м.

от 1 до ∞

Количество устанавливаемых пильных дисков шт.

от 12 до 20

Размеры пильных дисков в мм.

Ø350×3,8/2,5×70 z=18+4

Количество резов

от 6 до 10

Скорость подачи (плавно регулируемая), м/мин

от 0 до 20

Частота вращения пильных дисков, об/мин

3000

Суммарная мощность электродвигателей, кВт

69,2

Электродвигатель пильного узла, кВт

36, 30

Электродвигатель подачи лафета, кВт

1,5

Напряжение питания, Вольт

380

Габариты станка Д×Ш×В в мм.

1800×1500×1500

Масса станка в кг.

1600

Количество обслуживающих чел.

1-2

Стоимость

749 000 Р*

*Стоимость указана без пильных дисков.

www.diskwood.ru

Двухвальные многопильные станки

Двухвальные многопильные станки

«Многопильный двухвальный станок Акула 2м»

ТАБЛИЦА
ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

(*) Для просмотра технических характеристик нажмите на таблицу и двигайте влево.

Параметры / модельАкула 2М
Диаметр пил, мм350,400,450
Диаметр пильного вала, мм75
Максимальное количество пил в постове, шт2х10(350), 1х8(450), 1х8(400)
Ширина постова, мм (расстояние между крайними пилами)700
Максимальное сечение лафета, ВхН, мм750х210
Минимальная длина лафета, мм1200
Напряжение питания, В380
Мощность главного эл. двигателя, кВт22,30,37,45,55
Частота вращения пилы, об/мин3000
Привод продольной подачи, типчастотник, регул.
Мощность эл. двигателя подачи, кВт3
Скорость продольного перемещения, м/мин (расчетная)до 18,5
Габаритные размеры:
Длина, мм2310
Ширина, мм1410
Высота, мм1562
Вес, кг2900 (2*55 кВт)

Многопил Акула 2 м (Диаметр устанавливаемых пил, мм  — 350, 400, 450 .)

Просвет станка 800 (окно)

Мах пропил 210/160*/130**/110***

* — с нижним пильным валом и пилой 450

** — с нижним пильным валом и пилой 400

*** — с нижним пильным валом и пилой 350

Максимальное количество пил д.350 на станок 20 шт. по 10 на каждый пильный вал.

Заказать звонок

ТЕЛЕФОН ДЛЯ СПРАВОК +375 29 737 3355

Поможем выбрать оборудование. Звоните!

Задать вопрос

Ваша заявка отправлена!
Спасибо.

altai-pilorama.by

Многопильный дисковый станок

Многопильный дисковый станок — разновидность деревообрабатывающего промышленного оборудования, предназначенная для продольной распиловки древесины, которая осуществляется при помощи определенного количества дисковых пил. Пилы размещаются в вертикальной плоскости, осуществляя при вращении продольный распил заготовки.

Назначение

Функционал такого оборудование весьма разнообразен:

  • Нарезка доски из двух- или трехкантного лафета.
  • Распиловка бруса на доски меньшего размера.
  • Роспуск обрезной или необрезной доски на бруски.
  • Раскрой массива дерева для получения большого количества однотипных деталей.
  • Обрез кромки необрезной доски.

Преимущества и отличия многопильных станков по техническим характеристикам

  • Устойчивое дно позволяет устанавливать оборудование без устройства специальной «подушки». Для безопасной работы его достаточно установить на выровненную поверхность, не допускающую перекоса станины.
  • Устойчивость «рабочего» блока и высокая скорость подачи материала. Жесткая конструкция станины исключает возникновение вибраций.
  • Надежная фиксация заготовки позволяет добиться максимально высокой точности пропила, обеспечивающей более высокое качество получаемого материала.
  • В зависимости от модели, количество дисковых пил может достигать 40 шт., что позволяет за один проход получать 40 шпонов с минимальной толщиной 2 мм.
  • Дисковые пилы отличаются небольшой толщиной пропила (от 1,4 до 1,6 мм), способствующей уменьшению количества древесных отходов в 4-5 раз.
  • Высокая производительность: промышленные станки способны выдавать до 700 м3 готового материала.
  • За счет высокого качества материалов, используемых для изготовления пильных дисков, они имеют больший срок эксплуатации и при грамотном использовании не нуждаются в частой замене или заточке.
  • Максимальная автоматизация и безопасность эксплуатации.
  • Низкое энергопотребление, что особенно важно в условиях крупного промышленного предприятия: среднее потребление составит 5 кВт. Ч/м3.

Многопильные дисковые станки различаются по плотности и размерам перерабатываемой древесины. Также в качестве отличий выделяют несколько основных технических характеристик, влияющих на выбор многопила:

  • Число устанавливаемых пильных дисков, их размеры и посадочное расстояние. В зависимости от конструкции различают фиксированное расстояние либо возможность его изменения при помощи фиксирующих узлов.
  • Регулировка высоты пил относительно подаваемой заготовки.
  • Наличие одного или двух валов.
  • Скорость подачи материала. Этот параметр варьируется в зависимости от коробки скоростей: коробки с ременной передачей или блоки с набором шестерней.
  • Потребляемые мощности. Также зависят от «уровня» станка: промышленные модели будут потреблять больше электроэнергии, чем небольшие бытовые станки.

Типы многопильных станков

Условно многопильные деревообрабатывающие станки делятся на три вида:

  • Рамные. Основное предназначение — распиловка бруса на доски с максимально высокой точностью. Распил осуществляется путем движения заготовки под закрепленной пильной рамкой с натянутыми пилами. За движения рамы отвечает кривошипно-шатунный механизм.
  • Дисковые. Позволяют получать из бруса несколько типов изделий: доска, шпон, бруски различного размера и т. д. Основным режущим инструментом выступают дисковые пилы. По техническим характеристикам и особенностям конструкции различают одно- и двухвальные многопильные станки. Двухвальные станки рассчитаны на обработку более твердых пород древесины большей толщины.
  • Брусующие. Предназначены для продольной распиловки. Также делятся на одно- и двухвальные.

Сферы применения

Многопильные станки с успехом используются на предприятиях разнообразных направлений:

  • Мебельное производство.
  • Предприятия по производству пиломатериалов и столярных изделий.
  • Компании по производству строительно-отделочных материалов.

Функциональность и высокая производительность дисковых многопилов позволяет использовать их как в качестве самостоятельного оборудования на деревообрабатывающем предприятии, так и в цепочке производственной линии в качестве промежуточного звена.

eurostore.su

Отправить ответ

avatar
  Подписаться
Уведомление о
