Лобзиковый станок это – Обзор 11 лобзиковых станков – Зубр, Jet, Корвет, Ryobi и др

Описание достоинств самодельного лобзикового станка, техника безопасности

Лобзик — это инструмент, с детства знакомый каждому мужчине. Именно лобзиком мальчики делают свои первые поделки на уроках труда (теперь эта школьная дисциплина называется «технология»). Лобзик бывает механическим и электрическим. В советское время домашние умельцы работали в основном механическим инструментом. При работе он издавал весьма неприятный звук, напоминающий визг тормозов или скрип неисправного колеса.

В наше время в продаже имеется большое количество электрических лобзиков. Приобрести такой инструмент можно в магазинах типа «Умелец», «Домашний мастер», а также в некоторых магазинах для хобби и творчества. Электрический прибор используется для выпиливания из фанеры и других подручных материалов деталей различной формы и кривизны. Начинать лучше всего с самых простых геометрических форм: круга, квадрата, прямоугольника. А опытные мастера могут выпиливать самые затейливые детали.

Описание

Лобзик, по сути, — это устройство для выпиливания. Когда механизм приводится в действие при помощи электропитания или физической силы, материал принимает желаемую форму. При помощи него можно работать с такими материалами, как:

  • Дерево;
  • Фанера;
  • ДСП;
  • ДВП.

У станков промышленного производства разная мощность и скорость работы. Большинство из них рассчитаны на любителей, для которых выпиливание — это просто хобби. Такой прибор, как правило, имеет небольшую мощность и скорость работы. Также станки, которые продаются в магазинах, имеют разные габариты. Самые маленькие могут питаться не только от сети, но и от аккумуляторной батареи. Однако такие инструменты довольно быстро выходят из строя, а запчасти к ним найти очень сложно, подчас невозможно. Поэтому многие любители выпиливания предпочитают самостоятельно конструировать такие инструменты. Сделать это вполне реально.

Эксперты утверждают, что такие станки промышленного производства часто оснащены большим количеством дополнительных функций, которые на практике совсем не нужны. А станок, сконструированный своими руками, обычно прост и понятен в управлении, так как там нет абсолютно ничего лишнего.

Для того чтобы самостоятельно изготовить станок из подручных материалов, домашнему мастеру обязательно понадобится готовый чертеж. Те, кто имеет базовые навыки черчения, могут изготовить чертеж самостоятельно по своим размерам, посмотрев в Интернете обучающее видео об устройстве данного станка. Такой лобзик может стать оригинальным подарком сыну от отца. С его управлением справится даже ученик среднего и старшего школьного возраста.

Что можно делать с помощью инструмента

Умельцы знают, что с помощью лобзика можно сделать много оригинальных изделий. Так, например, можно:

  • Выпилить оригинальную игрушку для ребенка — домик, состоящий из стен, крыши, окон и дверей, или кукольную мебель для девочки;
  • Изготовить из фанеры или ДСП детали для декоративного панно;
  • Можно использовать его при изготовлении отдельных деталей для детской или взрослой мебели;
  • Также с помощью электрического прибора можно готовить декор для окон и дверей частного дома.

Начинать овладение лобзиком нужно с самых простых изделий. Работа на таком станке требует определенных навыков и умений. Во многих больших городах существуют курсы выпиливания лобзиком для всех желающих. Обычно на такие курсы с удовольствием ходят не только мужчины, но и женщины. При выпиливании лобзик издает характерный шум, который возникает из-за контакта механизма с материалом. Поэтому для работы домашнему мастеру, скорее всего, понадобится отдельная мастерская. Можно работать и в гараже, если там имеется электричество.

Истинные умельцы выпиливают настоящие шедевры: цветы, затейливые украшения, макеты церквей и замков. Работа лобзиком — отличное хобби для тех, кто имеет умелые руки и хочет реализовать свой творческий потенциал. Дети начиная с десяти лет могут также осваивать премудрости выпиливания под руководством старших. Однако ни при каких обстоятельствах нельзя оставлять ребенка одного с работающим электрическим лобзиком. Если он работает на высокой скорости, одно неаккуратное движение может повлечь за собой травму кисти.

Проще всего работать с лобзиком, используя для выпиливания фанеру или ДСП. Эти материалы отличаются мягкостью и податливостью, работать с ними очень удобно. Приобретать материалы лучше всего в специализированных магазинах, но можно воспользоваться и тем, что уже имеется в сарае или в гараже.

В советское время, во времена всеобщего дефицита, многие любители выпиливания находили материалы для работы на свалках. Пожилые люди порой делают так и сейчас. Действительно, на городских свалках можно найти много элементов старой мебели, пригодных для работы с лобзиком. Однако эксперты не рекомендуют брать фанеру и ДСП в таких местах, потому эти материалы — благоприятная среда обитания для болезнетворных бактерий и грибков.

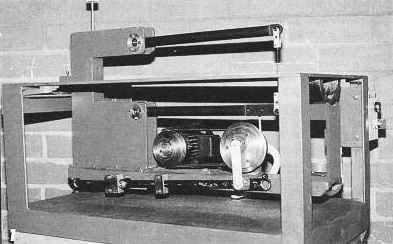

Принцип работы лобзикового станка

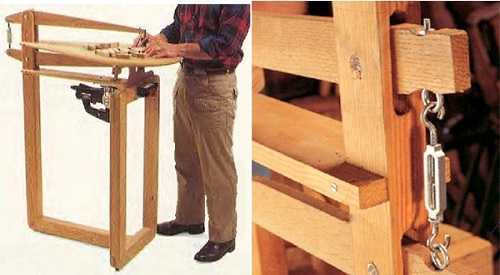

Сконструировать лобзиковый станок своими руками из подручных материалов довольно просто. Можно использовать в работе запчасти для лобзиков промышленного производства, которые продаются в специализированных магазинах. Можно также разобрать старый станок советских времен и позаимствовать некоторые элементы оттуда. Станок состоит из следующих элементов:

  • Основа;
  • Рычаги. Когда они приходят в действие, начинает работать сам лобзик;
  • Лобзик. Лобзиком в обиходе принято называть не только станок для выпиливания, но и собственно механизм, с помощью которого материал приобретает желаемую форму;
  • Маховик. Когда он раскручивается, срабатывают рычаги.

Вот основные преимущества самодельного станка:

  • Он отличается компактностью, мобильностью, небольшими габаритами;
  • Механический лобзиковый станок вообще не требует питания, а электролобзик потребляет немного энергии, если эксплуатировать его не на полную мощность;
  • Самодельный станок, если он сконструирован правильно, работает почти бесшумно. Чем выше скорость работы, тем меньше шум, потому что выпиливание совершается очень быстро. И наоборот — чем меньше скорость работы, тем слышнее характерный шум работающего механизма;
  • Самодельный станок имеет простое и понятное устройство, поэтому там просто нечему ломаться. А вот у станков промышленного производства постоянно происходят какие-то поломки из-за того, что они оснащены большим количеством ненужных функций.

Техника безопасности

Работа с лобзиком требует определенных знаний и умений, поэтому техника безопасности — это очень важно.

  1. Нельзя искусственно останавливать лобзик, если его работа не завершилась. Такие остановки приведут к быстрой поломке механизма и последующему выходу из строя самодельного станка.
  2. Материал, который используется для работы, должен быть хорошего качества. Ни в коем случае не стоит использовать вместо фанеры, ДСП и других подходящих материалов пластик. При контакте с пластиком механизм лобзика быстро испортится. К тому же пластик часто выделяет токсичные вещества.
  3. Работать за лобзиковым станком желательно в хорошо освещенном месте. Свет должен падать слева (для правшей) или справа (для левшей). Лобзиковый станок необходимо надежно закрепить на большом столе. Во время работы можно регулировать скорость и мощность механизма. У самодельных станков это делается вручную, а у станков промышленного производства часто имеется функция автоматической настройки.
  4. Материал для выпиливания должен быть полностью сухим. Это особенно важно в том случае, если лобзик электрический: контакт влаги с механизмом может привести к поражению электрическим током. Если лобзик механический, то тоже нужно использовать сухой материал, потому что контакт механизма с влагой приведет к быстрой порче станка, к коррозии его металлических элементов. Не следует использовать для выпиливания материал, пораженный грибками, так как при работе с ним грибок может выделять в воздух токсичные споры.
  5. Перед тем как начинать работу с лобзиковым станком, необходимо изучить основной принцип его работы и почитать про технику безопасности при работе с этим инструментом.

Работа на самодельном лобзиковом станке может стать прекрасным хобби. Однако для этого необходимо правильно сконструировать станок и в совершенстве освоить работу на нем. Лобзик привлекает многих домашних умельцев простотой пользования и разнообразием материалов для выпиливания. Самодельный станок такого плана — идеальный вариант для тех, кому хочется порадовать родных и близких оригинальными поделками. Лобзик довольно просто устроен, но с его помощью можно делать самые разные вещи.


tokar.guru

Настольный лобзиковый станок своими руками чертежи

Как сделать электролобзик и станок из электролобзика своими руками

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

  1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
  2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
  3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
  4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

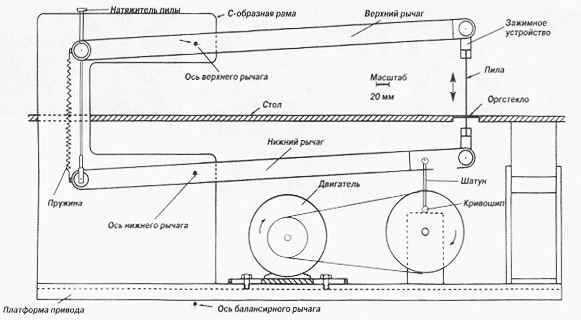

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки  имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

  1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
  2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
  3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

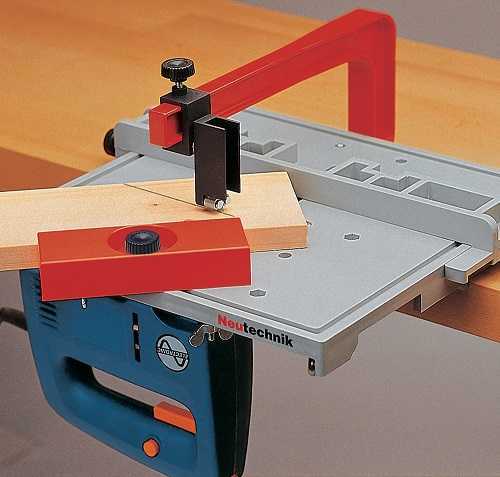

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

  • Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
  • Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

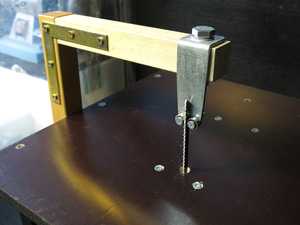

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

  1. Используется очень тонкая пила, в идеале – для ручного лобзика.
  2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
  3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопи

i-perf.ru

Лобзиковые станки – особенности выбора и покупки.

Обычно предполагается, что станки обеспечивают высокоточное точное и производительное выполнение сравнительно сложных операций по обработке заготовок. В полной мере это относится и к лобзиковым станкам.

Сфера применения лобзиковых станков

Назначение лобзиковых станков: выпиливание криволинейных контуров сложной формы из листовых заготовок, а также выполнение резов на внутренних поверхностях заготовок без нарушения внешнего контура. С помощью лобзиковых станков, как и ленточнопильных, обрабатываются преимущественно древесные материалы.

Это оборудование широко используется при изготовлении мебели, музыкальных инструментов и других изделий из дерева и плотных листовых материалов. Покупают лобзиковые станки и для личного использования в домашней мастерской.

Конструкция и характеристики лобзикового станка

Конструктивно лобзиковый станок состоит из следующих основных частей:

  • рабочий стол;
  • привод;
  • кривошипно-шатунный механизм;
  • пила;
  • механизм натяжения;
  • дополнительные устройства.

На рабочем столе располагается обрабатываемая деталь. Многие модели станков снабжены поворотным механизмом, позволяющим изменять угол наклона стола и тем самым обеспечивать выполнение наклонного реза. Поворотный механизм и упоры на поверхности стола могут быть снабжены градуировкой, упрощающей разметку. В большой мере размеры стола определяют предельную длину реза и максимальные размеры заготовки в направлении реза. Большинство лобзиковых станков ограничены длиной реза в 300-400 мм.

Мощность электродвигателя привода может варьировать в широких пределах, но обычно для нужд штучного производства и домашней мастерской достаточно мощности порядка 150Вт.

Вращательный момент привода преобразуется кривошипно-шатунным механизмом в поступательно-возвратное движение в вертикальном направлении, которое сообщается пилке. Амплитуда вертикального движения ограничена 30-50 мм при частоте до 1000 колебаний в минуту. Может быть предусмотрен выбор частоты (скорости) пиления для учета плотности разрезаемого материала.

Лобзиковая пилка длиной 200-350 мм способна разрезать материл толщиной до 100 мм. В зависимости от типа выполняемого реза и плотности материала используются пилки шириной от 2 до 10 мм и толщиной от 0,6 до 1,25 мм.

Натяжное устройство обеспечивает равномерное и достаточное натяжение пилки во всех точках рабочего хода. В лобзиковых станках используются устройства с рессорными или винтовыми пружинами.

К дополнительным устройствам можно отнести сверлильный блок и воздушный насос. С помощью сверлильного блока подготавливается отверстие для пилки при внутреннем вырезании. Воздушный насос направляет исходящую струю для обдува области реза и очищения от опилок и мусора.

При выборе лобзикового станка обратите внимание на основные и дополнительные части: они определяют функциональность станка и удобство использования.

Наиболее популярны лобзиковые станки производства Энкор Корвет, Зубр, JET, Кротон, Dewalt, Hegner, Xendoll.

Твитнуть

prolobziki.ru

Лобзиковый станок – это… Что такое Лобзиковый станок?



Лобзиковый станок
        предназначается для выпиливания узким пильным полотном криволинейных, чаще всего внутренних, контуров малого радиуса в древесных листовых материалах (плитах, планках и т. д.). Используется в производстве мебели, музыкальных инструментов и др. отраслях деревообрабатывающей промышленности (См. Деревообрабатывающая промышленность).

         Основной рабочий орган станка — лобзиковая пилка, совершающая под действием кривошипно-шатунного механизма возвратно-поступательное движение. Рабочий стол, на котором укрепляется материал при обработке, имеет поворотный механизм, что позволяет производить распиловку под углом. Обычно Л. с. оснащаются сверлильным аппаратом, при помощи которого в материале высверливают отверстия для пропуска пилки. В зависимости от типа натяжного устройства различают Л. с. с рессорной или винтовой пружиной. Лобзиковые пилки имеют ширину 2—10 мм, длину 200—350 мм и толщину 0,6—1,25 мм; ход возвратно-поступательного движения пилки составляет 30—50 мм, число ходов в мин достигает 1000. На Л. с. можно обрабатывать материалы толщиной до 100 мм.



         Лит.: Афанасьев П. С., Конструкции деревообрабатывающих станков, т. 1, М., 1960; Манжос Ф. М., Деревообрабатывающие станки, М., 1963.

Большая советская энциклопедия. — М.: Советская энциклопедия.
1969—1978.

Смотреть что такое “Лобзиковый станок” в других словарях:

  • станок — технологическая машина, предназначенная для обработки материалов с целью получения заготовок или готовых изделий либо для получения новых материалов из сырья. Станки являются основным видом оборудования механических цехов машиностроительных и… …   Энциклопедия техники

  • Деревообрабатывающий станок —         машина для обработки древесины с целью придания ей необходимых размеров и формы. На Д. с. из древесного сырья вырабатывают различные материалы и полуфабрикаты (брусья, доски, фанеру, стружку, древесные плиты и прочее), детали изделий и… …   Большая советская энциклопедия

  • Пила (инструмент) — Пила, многолезвийный режущий инструмент для разрезки (распиловки) металла, древесины и др. материалов; П. называются также станки и приспособления, рабочим органом которых служит П. инструмент. Режущая часть П. обычно выполняется в виде зубьев,… …   Большая советская энциклопедия

  • Пила — I Пила (Piła)         город в Польше, на судоходной реке Нотец, в Познанском воеводстве. 45,3 тыс. жителей (1973). Ж. д. узел и ж. д. депо. Производство электроламп, с. х. орудий; пищевая (спирт, крахмал и др.), деревообрабатывающая, текстильная… …   Большая советская энциклопедия

  • АЖС- — ажурно лобзиковый станок в маркировке Источник: www.capital.by/Shypyardequipment.htm Пример использования АЖС 4 …   Словарь сокращений и аббревиатур

  • СЛБ- — станок лобзиковый в маркировке Источник: http://1591.ukrindustrial.com/cat.php?oid=3236 Пример использования СЛБ 1 …   Словарь сокращений и аббревиатур

dic.academic.ru

Электролобзик-станок

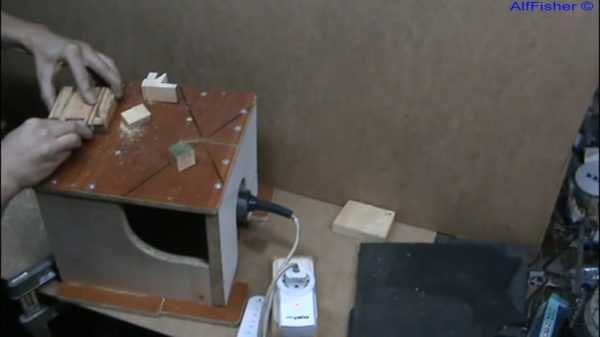

Эта статья о доработке столика для лобзика, о его работе и детально о всей конструкции. В качестве основы электролобзика-станка использован Kress номинильной мощностью 420 Вт. Он ставится в стол, специально созданный под его габариты, материал, из которого он изготовлен –  ДСП толщиной 10 мм и 18 мм. Конструкция стола на клее пва и гвоздях. Верхняя крышка прикручена конфирматами.

Лобзик устанавливается на двух рейках, на них проделаны пазы. Соединяются рейки к столу под крышкой двумя парами шурупов 4,2 х 45. Пилки для лобзика автор поделки берет как правило без развода, со шлифовкой.  Лобзиковый станок удерживается на столе струбцинами.
Для параллельных резов к столу добавляется линейка-рейсшина.

Электролобзик-станок включается с дистанционного пульта. Есть другой вариант включения – это выносной выключатель. Лобзик задвигается в пазы.

На данном устройстве можно резать дерево, сталь.

обсуждение

Alffisher
+jaime garcia это “временный вариант” – только он работает уже 2 года делаю более совершенную конструкцию, с большим столом (350 х 400 мм) и параллельной линейкой.
Но пока не могу выделить время на сборку и новое видео.

alffisher
в своей конструкции я не стал использовать барашковые гайки, потому что отвинчивать шурупы сверху – проще, чем гайки из под стола конструкция получилась вполне стабильной и от вибрации не ослабляется. Даже когда режу металл.

любовь корнеева
спасибо. Очень просто и понятно объясняете. Сама пытаюсь достроить домик в саду и оборудовать мастерскую себе. Окружение – сплошные гуманитарии, лежащие на диванах. Чтобы я делала без интернета не представляю. Буду заглядывать к вам. Старушка -дилетант.

Anatoliy anysenko
сделал себе подобный стол. Но боюсь сгорит лобзик. Стружка попадает во внутрь лобзика в районе крепления пилы. Как у вас обстоит с этим делом? Не портит ли это лобзик? Он ведь не предназначен для работы в перевернутом положении.

Alffisher
лучше – установить лобзик не под плиту, а на плиту (в углубление для подошвы), а сверху накрыть подошву (и всю плиту) листом двп 2, 5 мм.
Получится лобзик с противоскольным вкладышем, на котором можно безопасно резать всякую мелочь (ведь зазор между пилкой и вкладышем – мал), и который можно снимать при необходимости максимальной высоты реза
по мере выработки вкладыша можно добавить съемный “заменяемый элемент”, чтобы не менять весь лист.

Alffisher
+sergey panov сложно сказать. Я мало общаюсь со своими коллегами, по крайней мере в моем районе практически все работают “по старинке”, ну разве что строительные фены и шуруповерты начали использовать.
Не скромно себя хвалить, но я начал использовать фен для нагрева клея еще в далеком 1996 году, и за все время пользовался 2 фенами марки ferm. Последний (переживший смену нагревателя) работает до сих пор.

alffisher
3 days ago
у вас когда нибудь ломалась пилка?
У меня за более чем 25 лет использования лобзиков (первый фиолент появился у меня весной 1993 года) – не ломалась ни разу. Гнуться – гнулась, но не ломалась.
Второй момент – на лобзиковом станке режут в основном мелкие детали.
Крупные режут лобзиком в руках, но даже в “ручном” варианте, если пилка попадает мимо линии реза и ударяется в материал – лобзик отбрасывает от детали.
В настольном варианте так тоже происходит – пилка просто отбросит деталь.
Материал пилы – углеродистая сталь (hcs) закаливается до такой степени твердости, чтобы быть гибким, но не хрупким, обычно это порядка 45 – 48 hrc но не 60 – 62 как у напильника или подшипника. Поэтому чтобы сломать пилку нужно еще постараться.
Чтобы при резке толстых материалов пилу не уводило в сторону я использую самодельную направляющую: https: //youtu. Be/t1vjviuky4w

творческая мастерская kz
навесное оборудование не делали на свой станок?

Alffisher
+mxsom сейчас картинка залита в малом формате, но ее исходников уже нет, чтобы перезалить в полном.

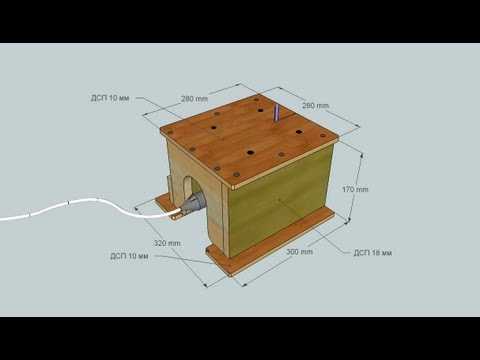

Размеры верхней панели 280 х 280, высота ящика 170 мм, крышка имеет толщину 10 мм, стенки – 18. Ящик собран по размерам лобзика. Этой модели стола уже несколько лет, и она требует доработок.
В планах сделать новую версию стола, с учетом полученного опыта. Но к сожалению на все не хватает времени.

alffisher
+mxsom в блоге сегодня какие-то глюки. Я последнюю статью публиковал на протяжении 1, 5 часов. И все-равно форматирование слетело. Пришлось выкладывать как есть.

alffisher
+micha il десятка выбрана из соображений прочности и малой потери глубины реза. Можно использовать фанеру 6 – 8 мм. Если использовать дсп – то придется уменьшать толщину (фрезеровать выборку под платформу лобзика), оставляя 8 – 10 мм. Иначе при стандартной пиле глубина пропила будет порядка 35 – 40 мм.

machete machete
на маките 125 болгарке недавно вылетела кнопка блокировки. Ровно 3 дня после гарантии год. Благо и стоит недорого и заказать проще, чем кружить по городу

alffisher
+machete machete на тот момент в киеве был один сервисцентр кресс. 55 плата + 5 работа. А работы то – один винт выкрутить, провода отсоединить да новую плату вставить. Сейчас можно детали и в европе заказать.

Alffisher
+machete machete когда сдох кресс (купленный за $145) – поехал на рынок и купил за $85 спарки. Работаю им лет 15, поменял якорь и щетки. Кресс поздней отремонтировал, хоть и за дорого, но уж больно он мне нравиться. Позднее были куплены еще 2 макиты, хитачи и риоби, но самым ходовым остается 1 – спарки, 2 – макита (ф 125, 710 вт, без электроники) 3 – кресс

machete machete
это брэнды и это предсказуемо. А на работе не могут убить скилл, аккумуляторный шурупоперт, один целый и один дохлый аккумулятор, уже списали и сказали можешь забирать, он нигде не числится. Но я его не стал брать, посмотрю сколько прораб купленный за 1000 проработает.

Machete machete
это я загнул конечно, но ручное точило с редуктором и ручкой работает до сих пор. А там ломаться нечему. Или вот желтый инструмент, сделано в германии, вроде похоже на правду. Там кнопка стопорит сам вал на котором вращается диск болгарочный.

Machete machete
зима, на дачу только на лыжах, девольт вспомнил как называется. Станок ручной точильный у деда выпросил, еще когда маленький был. А теперь не считая фотографий, эта вещь памятная.

Alffisher
с длинной пилой (120 мм) – более 65, с обычной 45 мм. Есть еще дополнительная направляющая, для препятствия отгибу пилы: направляющая для электролобзика. Вторая серия: прижим для электролобзика 2.

alffisher
у этой модели лобзика есть штатный патрубок пылеотвода и плексигласовое ограждение пильного узла. Поэтому пылесос можно подключать прямо в лобзик. Но даже без пылесоса больая часть опилок остается в корпусе пильного стола.

Tehdoor
привет!
Где то у тебя уже видел, пришлось пол канала пересмотреть вопрос по дистанционной розетке, какая допустимая максимальная нагрузка на входе, можно ли управлять с одного пульта – двумя, тремя розетками. И на какую дальность срабатывает пульт. Спасибо!

Alffisher
розетка 5а, 1000 вт, но можно разобрать и впаять реле на больший ток коммутации
с одного пульта можно управлять 5ю каналами розеток.

  • Каждая розетка может быть настроена на свой канал.
    – Можно настроить несколько розеток на один канал.
    – Можно настроить 2 пульта на каждую розетку (на один канал)
    пульт имеет 5 диапазонов – поэтому с 5ю пультами можно управлять 25 розетками (каждый пульт – 5 розеток) но настроить можно только один канал.
    Розетка, настроенная на 1й диапазон, 2й канал – может быть включена только пультом настроенным соотв. Образом.

Кают компания, юрий третьяков
спасибо нужное видео как раз задумал сделать люстру из дерева и мозговал как приспособить лобзик стационарно, но я думаю сделать стол и крепить ее на верстак (энкор), подскажите не великовата ли толщина стола 10мм для фигурного реза(пилок) для резки фанеры от 4 до 10 мм?, кстати стол думаю сделать из фанеры. Лобзик у меня 710 вт макита.

Alffisher
не очень понимаю что значит “верстак энкор” %( если это верстак-тиски, с двумя панелями мдф, одна из которых подвижна – то для лобзика это не принципиально.
Толщина стола – чем тоньше, тем лучше, но нужно учитывать прочностные свойства материала.
Фанера толщиной 10 мм в качестве стола – довольно прочная, этой толщины достаточно для резки и более толстых материалов.
Для того, что бы не терять 10 мм высоты пилы на толщине стола – можно установить лобзик сверху стола, толщиной 20-30 мм (в зависимости от толщины подошвы лобзика) в углубление по форме подошвы и накрыть сверху тонким2 -3 мм) пластиком, двп, фанерой и т.п.
А для устранения бокового отгиба пилы – можно установить верхнюю направляющую.

Кают компания, юрий третьяков
спасибо за ответ, да верстак тиски энкор. Попробую ваш тип крепления лобзика, если не понравится то буду дальше колдовать )

alffisher
+юрий третьяков верстак-тиски больше подходит для установки небольшого фрезера, чем лобзика (учитывая форм-фактор последнего)
для лобзика – более подходит стол-ящик (как на моем видео).
Если работа носит эпизодический характер – подойдет более простая конструкция, в виде плиты, прикрепляемой на край стола, к которой снизу крепится лобзик.
Если нужно объяснить более детально – можем списаться по скайпу

кают компания, юрий третьяков
да скорее всего эпизодически, я бы не отказался от общения в скайпе, вы очень интересный человек и у вас много полезных видео мой скайп. А для маленьких заготовок есть деревянные струбцины и разного рода держатели. Но может вам и удобней резать маленькие заготовки – держа лобзик в руках, мне удобней резать их на столе

alffisher
за идею спасибо но у лобзика есть существенный недостаток – отгиб пилы, поэтому использовать лобзик для параллельного реза можно, разве что на двп или подобных тонких не волокнистых материалах, для остальных есть циркулярная пила. За время эксплуатации стола (около года) только один раз возникала необходимость параллельного реза – взял рейку и две струбцины.

alex ko
идея для версии 3. 1 на столе сделать два паза под болты. Сверху-скользящая направляющая. Можно будет делать параллельный рез. (Снизу тоже планку сделать, чтоб болты/шпильки не прокручивались и для удобства установки, сверху-шайба и барашек) удачи в творчестве!

Braun
подскажите ещё, пожалуйста, по рейкам с пазами почему он не вылетает с них?
Ещё спасибо за резку резины, а то я меняю супруге набойки сам с обувной резины и вырезаю её ножом сейчас буду лобзиком, ведь это так удобно и быстро!

alffisher
уже в работе версия 2. 1 когда закончится доработка – будет видео. Может к тому времени и порядок наведете и мою последнюю версию стола одобрите.

ветер ок
ну вам видней. До своего станка мне пока надобность не подошла. Сначала в гараже надо порядок навести. А так, на будущее, ваш вариант возьмём на вооружение может и своего чего-нибудь добавим.

alffisher
не соглашуськоэффициент трения шурупа в дереве намного выше к. Т. Гайки по винту, придется ставить гровера. При завинчивании нужно удерживать гайку (барашек) в ограниченном пространстве. Завинчивать снизу я не хочу, мне удобней сверху. А на счет надежности на этой схеме резал металл s=1, 5 мм – круг ф 90 мм – за 20 минут работы ослабления крепления не произошло, вы сделайте на своем станке снизу и снимите видеоответ.

alffisher
cтанок делался как временный вариант для испытания схемы. Болты(винты) с барашками не удобно завинчивать сверху. Для полной фиксации требуется подтянуть только 2 шурупа с одной стороны на 1 – 1, 5 оборота.

alffisher
hcs (high carbon steel) — высокоуглеродистая сталь, твердость 45-48 hrc, для работы по мягким материалам, таких как дерево, hss (high speed steel) — быстрорежущая сталь, твердость 61-65 hrc, для работы по материалам повышенной твердости, таких как металл.

alffisher
тип металла пилы можно проверить по искре на точиле ; искра углеродистых сталей (hcs) светло желтая, яркая, в конце искры яркая звездочка, которая рассыпается на мелкие звездочки искра быстрореза (hss) малой яркости, красно -оранжевая, с темным шариком на конце и почти без звездочек. На биметаллических пилах шина пилы по всей длине – hcs. Hss узкая полоса, чуть шире зуба (3-4 мм)по всей длине шины, проверять на искру можно ту часть зуба, что ближе к хвостовику- там зуб не работает.

Alffisher
1. Я не предлагаю дорабатывать пилки – разведенные зубья для быстрого реза в дереве, шлифованные полотна без развода – чистый рез лдсп (при том лобзик не является инструментом чистовой обработки для лдсп) для этого есть фрезер и дисковая пила 2 не у всех моделей пила скользит по ролику, есть модели у которых ролик на штанге пилы, двигается по направляющей 3 пилы из быстрореза есть у боша и ребира, сам пользуюсь такими – проверяется элементарно – по искре. 4 пилы по дереву нсs!

Alffisher
я не навязываю свой вариант, как единственно возможный ). Я делюсь своим опытом, что бы другие не повторяли моих ошибок, “изобретая велосипед ” надеюсь что мои знания принесут пользу другим людям

иван худак
при разводке зубов пилки будут сколы особенно на ламинированых материалах, второе, если обух сточить на конус, то поджимной ролик перестанет вращаться и пилка будет по нему скользить и если так долго будет продолжаться, то она перетрет его совсем, дальше где вы выдели пилки из настоящего быстрореза по дереву, пилки с маркировкой hss идут по металу, для древесыни есть биметаличиские, но ето только маркетинговый ход.

Alffisher
лобзик, в силу цикличного принципа работы пилы, не является инструментом для больших объемов и продолжительной работы, для этого есть инструмент с постоянным принципом – ленточная пила – для криволинейных и дисковая для прямолинейных резов. Задача определяет тип инструмента. Я не претендую на истину в последней инстанции и думаю нет смысла доводить полемику до абсурда, так как у меня нет желания снимать новое видео. Вооружившись пирометром и секундомером )

alffisher
пила греется, прежде всего от трения тела пилы о обрабатываемый материал. Трение устраняется или разводом зубов пилы или шлифовкой обуха на конус – при правильном подборе пилы в соответствии с обрабатываемым материалом не происходит критического нагревадо потери твердости пилы). Кроме того есть пилы из “быстрореза ” (hss) у которых температура отжига (потери твердости) выше пил из углеродистой стали

иван худак
может я и не прав, но согласитесь не у всех есть лобзик крес 2006 года производства, пилки на больших оборотах будут очень нагреваться, хоть вы и установите новую пилку и будете ее использовать по назначению, через минуту-две бесперерывного резания она может посинеть и отпуститься!

Alffisher
для зажима тонкой пилочки от ручного лобзика нужна другая кинематика и меньший ход пилы, проще сделать станок на двух рычагах с приводом от двигателя через кривошип.

Alffisher
2 у этой модели лобзика разделены кнопка “пуск” и “регулятор оборотов”. Зафиксировать можно любую скорость пилы. Пила греется в 3х случаях: а- если она тупая, б- если она затирает и клинит в разрезе. В – если тип пилы не соответствует типу обрабатываемого материала. (Во всех случаях – “тупой оператор “3 опилки летят по направлению зубов пилы – в данном случае вниз. Я предпочитаю использовать профессиональный инструмент – не дорогой лобзик долго не живет.

alffisher
иван, ваши замечания не состоятельны: лобзик кресс, 420 вт 3400 двойных ходов, год выпуска 2006, страна изготовитель -швейцария – дает фору многим современным “700 ватным” лобзикам 1нагрузка на двигатель определяется руками оператора, плавный пуск при такой мощности двигателя не нужен – броски тока минимальны. Пуск без нагрузки на рабочем органе – пиле не дает большой нагрузки на двигатель. За 9 лет эксплуатации электроника еще никуда не полетела.

Иван худак
вобщем станочек неплохой, его можно еще доработать, я б сибе например сделал верхную фиксирующую стойку, чтоб можно было зажать тонкую пилочку от ручного лобзика.

Alffisher
с пультом – “дистанционно управляемая розетка”. Есть еще “пульты для управления много рожковыми люстрами. Еще подойдет вариант компьютерного удлинителя с выключателем на розеточной сборке. Последний вариант – самоделка – большая клавиша выключателя – удобно попадать ). П. С. Сейчас делаю ножной пульт – скоро видео!

alffisher
крепить лобзик лучше сверху, в пазу под платформу – тогда пила работает на всю длину. Такой вариант сейчас реализую во втором варианте лобзика – закончу будет видео.

Направляющая для лобзика своими руками.

У любого лобзика есть один очень неприятный недостаток – это “загиб пилы”. Особенно этот недостаток сильно проявляется у длинных пилок. Чтобы этого не происходило, мастер использует простую направляющую, которую можно изготовить своими руками. В сети можно найти немалое количество вариантов таких приспособлений. Автор не стал использовать подшипники. Его приспособление очень простое – рейка с пропилом и опорный брусок. Они скручены саморезами. Устанавливается направляющая  при помощи болта М 8, отверстие несколько больше – чтобы можно было изменять положение направляющей.

Для чего была сделана направляющая – чтобы можно было делать и поперечный рез и продольный. Продвигая заготовку мимо направляющей, можно также дорезать шипы и резы, которые сделаны на дисковой пиле.

Прижим для лобзика

При резке деталей большой толщины прижим не нужен, когда нужно резать двп и тонкую фанеру, можно обойтись  с помощью прижима из трубки с фаской на конце. Была использована полипропиленовая армированная труба, она вставляется в отверстие и удерживается болтом. Далее нужно настроить на планируемую глубину прижима и действовать.

На видео демонстрируется различие между режимом работы с прижимом и без него.

Хотите пилить без сколов? Тогда об этом почитайте в другой статье.

izobreteniya.net

Отправить ответ

avatar
  Подписаться
Уведомление о
