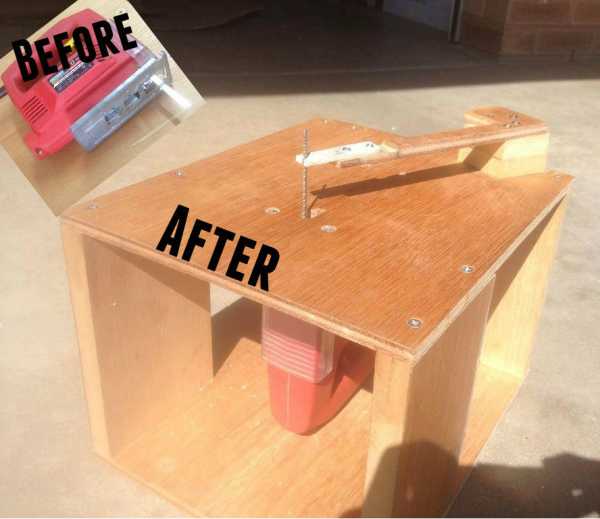

Делаем из электролобзика настольный лобзиковый станок своими руками

После нескольких неудачных попыток выпилить сложные формы электрическим лобзиком, я решил сделать по чертежам из сети самодельный настольный лобзиковый станок. Вырезать на нем сложные формы небольших размеров из легких материалов будет очень просто.

Для сборки лобзикового станка своими руками из электролобзика вам понадобятся:

  • электрический лобзик
  • лист фанеры и доски для опоры
  • винты для дерева
  • болты с гайками

Инструменты: дрель, наждачная бумага, струбцина, рулетка.

Шаг 1: Вырезаем крышку и основание

Начертите два прямоугольника 250х300 мм на листе фанеры и выпилите их лобзиком. Эти прямоугольники будут основанием и крышкой вашего станка. Тщательно обработайте поверхности прямоугольников наждачной бумагой, особенно тот, который будет крышкой.


Шаг 2: Делаем передние стойки

Измерьте высоту лобзика от подошвы до ручки, чтобы лобзик помещался в коробе станка, стойки должны быть больше этого расстояния. Мой лобзик высотой 18 см, поэтому я сделал из доски стойки длиной 20 см. Затем я сжал два куска между собой струбциной и отпилил от них по 5 мм с обеих сторон, чтобы обе стойки были одинаковой высоты.

Теперь стойки можно прикрутить к основанию. Чтобы древесина не треснула, нужно предварительно просверлить отверстия под винты и раззенковать их.

Шаг 3: Закрепляем лобзик на крышке

  1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
  2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
  3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
  4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
  5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Шаг 4: Устанавливаем лобзик на основание

Крышку с лобзиком опустите на основание со стойками и закрепите сверху винтами, предварительно просверлив под них отверстия. Не забудьте раззенковать эти отверстия, чтобы древесина не потрескалась при завинчивании. Лобзик не должен касаться основания и должен хорошо держаться за крышку. Поэтому головки винтов должны быть вровень с поверхностью крышки, иначе они раскрутятся во время работы лобзика.

Из остатков доски я сделал дополнительно две задние стойки, так станок стал намного устойчивее.

Шаг 5: Доработка станка

На этом этапе станок вполне функционален, его достаточно просто закрепить струбциной на столешнице и можно работать.

Я выявил у своего лобзикового станка две особенности:

  • полотно немного гуляло в стороны, особенно при работе на высоких оборотах.
  • ширина полотна была больше, чем у стандартных пилок для электролобзиков, из-за чего прорезание особенно тонких отверстий оставляло желать лучшего.

Шаг 6: Уменьшаем ширину полотна

Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.

  1. Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.
  2. Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.
  3. Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.
  4. Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.

Шаг 7: Делаем направляющую для пилки

Направляющая не даст полотну гулять в стороны во время резания, особенно на высоких оборотах.

Направляющую я сделал из маленькой полоски ПВХ-пластика. На одном конце полоски лобзиком делаем небольшую прорезь под углом к середине полоски. Закрепляем полоску позади пилки, привинтив к деревянной Г-образной детали, закрепленной на крышке вашего станка. Направляющую можно смазать маслом для лучшего движения.

Запомните:

  1. Направляющая никогда не должна быть выше лезвия в самой нижней точке траектории движения полотна.
  2. Направляющая ограничивает размеры материала, который вы собираетесь резать, из-за своей высоты и точки крепления на поверхности. Поэтому лучше закрепить направляющую так высоко, как это только возможно (учитывая предыдущее замечание), и максимально отдалить от полотна, с уклоном в сторону, как только можно.

Шаг 8: Заключение

Приложив немного усилий, вы получите практически настоящий настольный лобзиковый станок. Он, конечно, не заменит настоящего станка, но учитывая его нулевую стоимость, является отличным вариантом.

masterclub.online

как сделать из дерева, чертежи, особенности и принцип работы

Многие знают с детства забаву выпиливания лобзиком. Технология несложная. Но несмотря на кажущуюся легкость и несложность работы, можно получить очень красивые кружева из дерева или пластика. Это очень медленный процесс, требующий упорства и терпения. Для облегчения труда были разработаны лобзиковые станки. Они функционально делятся на две группы: с ручным и электрическим приводом.

Устройство лобзика с мускульным приводом

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

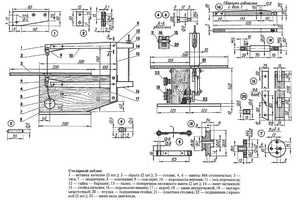

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

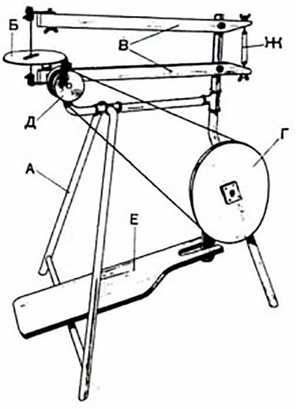

Основные части станка:

  • Станина (А).
  • Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
  • Большой шкив привода, выполняющий роль маховика (Г).
  • Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
  • Рычаги (В).
  • Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
  • Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

Конструкция электролобзикового станка

Электрический лобзик ленточный — это бытовое универсальное приспособление для изготовления сувенирных изделий, мебели, различных интерьерных предметов. Вариантов изготовления подобных станков много. Но главными элементами, от которых зависит качество продукции и удобство в работе, являются электродвигатель и лезвие полотна.

Основные элементы конструкции:

  • Полотно пилы.
  • Кривошипно-шатунный механизм.
  • Приводная часть.
  • Узел натяжения ленты.
  • Станина или рабочий стол.
  • Различные вспомогательные элементы.

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см.

По конструкции лобзиковые аппараты делятся на:

  • Имеющие нижний суппорт.
  • Устройства с двойным суппортом.
  • Пилы с подвеской.
  • С упорами и градусной шкалой.
  • Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего. Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

Общая инструкция по сборке

Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.

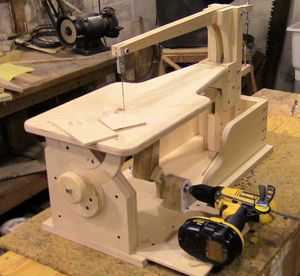

Изготовление из подручных средств

В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.

Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.

Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.

Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.

Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.

Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.

Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.

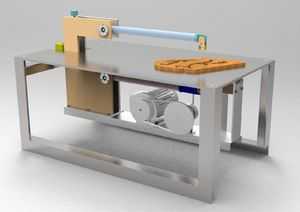

Примерная схема конструкции:

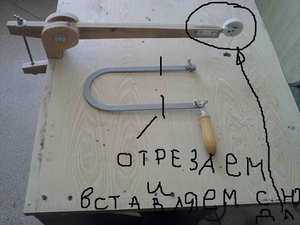

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки.

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

obrabotkametalla.info

Настольный лобзиковый станок из ручного электролобзика своими руками

лобзиковый станок внешний вид

При раскройке листового материала – пластиковых панелей, ламината, цементной плиты, фанеры, ДСП и другого без электролобзика не обойтись. Электролобзик незаменим, если делается не маленький ремонт с настилкой полов и отделкой стен панелями. Да и для распиловки различных небольших заготовок, в том числе и металла,  электролобзик очень поможет, намного сократив ручной труд.
Особенность электролобзика в том, что с помощью него можно сделать фигурные вырезы, а также снимать фаску и делать рез под углом.


Но что делать если нам надо чтобы:
  1. У работающего были свободны две руки при работе с материалом;
  2. Чтобы эффективность обработки материала не зависела от навыка и физических данных работающего с ручным лобзиком, т.к. продолжительная работа с ним значительно выматывает;
  3. Допустим выполнить распил заготовки под определенным углом.
Для выполнения этих операций нам потребуется настольный лобзиковый станок, который стоит больших денег. Имея в наличии ручной электролобзик можно попробовать "превратить" его в настольный лобзиковый станок.

Итак начнем, в качестве приводного устройства я использовал электролобзик, который претерпел определенные изменения. После тщательного измерения лобзика я начал обрезать все элементы будущего корпуса из мебельных панелей.


Подготовка панелей
Для основания была использована фанера толщиной 10 мм.Фанера для основания

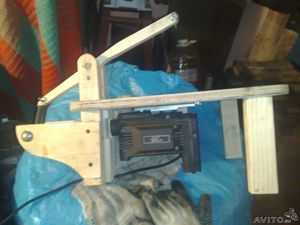

Изначально было принято решение использовать деревянный кронштейн для крепления настенных коробок.Кронштейн
Подготовленный корпус был окрашен.Готовый корпус станка

unikumrus.com

Самодельный лобзиковый станок своими руками

Лобзиковый станок –  специальное устройство, которое предназначено для выполнения работ по распиливанию древесины, ее производных, а так же других материалов (например: пластика, гипсокартонных листов, пенопласта и так далее) по криволинейным контурам и прямым линиям.

В зависимости от мощности электрического привода можно условно разделить на два вида:

  • мощностью до 150 Вт;
  • мощностью свыше 150 Вт.

Станки с мощностью до 150 Вт используются в основном в домашних условиях, для работы по изготовлению различных поделок из материалов средней и низкой плотности и толщины.

Станки с мощностью привода свыше 150Вт, в основном используются в промышленных условиях, при работе с твердыми породами древесины и другими материалами. Такие лобзиковые станки позволяют производить работы с толщиной материала достигающей 10 сантиметров.

Для домашнего и полупрофессионального использования, с целью экономии средств, можно изготовить самодельный лобзиковый станок. При этом понадобится наличие начальных знаний в слесарном и электротехническом деле а так же небольшое количество ручного инструмента.

Изготовление самодельного лобзикового станка

Для того чтобы изготовить лобзиковый станок своими руками, Вам понадобится:

  • восемь деревянных планок для изготовления рамы;
  • лист толстой фанеры для столешницы;
  • несколько металлических уголков, сварочный аппарат;
  • электрический лобзик;
  • комплектующие для крепежа, дрель.

1) Конструирование станка начинаем с рамы. Для рамы потребуются деревянные бруски квадратного сечения 50*50 мм. Для опорных стоек используются четыре бруса длинной 250мм.

Для продольных соединительных балок используются бруски длиной в 380мм. Торцевые соединительные балки имеют длину 250мм. Все бруски между собой соединяются при помощи обычных саморезов по дереву.

2) Изготавливаем столешницу. Для столешницы берем фанеру, в данной ситуации следует руководствоваться принципом: чем толще, тем лучше. Нормальной можно считать лист фанеры в 10мм толщиной. Лист обрезается по габаритам рамы так, чтобы края и углы выступали за край сантиметров на 5.

После этого на фанерной доске следует отметить места крепления ножек и самого лобзика. По разметке просверливаются отверстия таким образом, чтобы саморез приходился по центру ножки.

В разметку для лобзика следует перенести точки крепления и просверлить отверстия. Также заранее вырезается отверстие под распилочное полотно. Столешницу при помощи саморезов прикручиваем к раме.

3) Следующий шаг – установка лобзика под столешницу. Для этого переворачивается вся конструкция стеллажа на крышку столешницы.

Электрический лобзик устанавливается по разметке и прикручивается к столешнице болтами. На данном этапе нужно не забывать о том, что полотно должно быть уже установлено и занимать предусмотренную для него позицию с запасом по отверстию.

На этом этапе Вам понадобиться сварочный аппарат для изготовления фиксирующей конструкции. Для нее потребуется четыре уголка. Нижняя планка 50*50мм с двумя отверстиями для болтов. К ней крепится уголок длинной 200мм. Далее уголок размером 230мм (подбирается для каждого случая индивидуально в зависимости от расстояния с края столешницы до полотна).

Спуск к полотну выполняется из уголка длиной 150мм, к которому крепится колесико от лобзика. Такая конструкция воспринимает на себя всю вибрацию от полотна и предотвращает поломки. Вся конструкция крепится к столешнице двумя болтами. Они не должны ослабевать от вибрации.

Работа по изготовлению лобзикового станка окончена, станок готов к полноценной эксплуатации.

Видео: лобзиковый станок своими руками.

metmastanki.ru

Как сделать лобзиковый станок своими руками


Как сделать лобзиковый станок своими руками?

Лобзиковый станок –  специальное устройство, которое предназначено для выполнения работ по распиливанию древесины, ее производных, а так же других материалов (например: пластика, гипсокартонных листов, пенопласта и так далее) по криволинейным контурам и прямым линиям.

В зависимости от мощности электрического привода можно условно разделить на два вида:

  • мощностью до 150 Вт;
  • мощностью свыше 150 Вт.

Станки с мощностью до 150 Вт используются в основном в домашних условиях, для работы по изготовлению различных поделок из материалов средней и низкой плотности и толщины.

Станки с мощностью привода свыше 150Вт, в основном используются в промышленных условиях, при работе с твердыми породами древесины и другими материалами. Такие лобзиковые станки позволяют производить работы с толщиной материала достигающей 10 сантиметров.

Для домашнего и полупрофессионального использования, с целью экономии средств, можно изготовить самодельный лобзиковый станок. При этом понадобится наличие начальных знаний в слесарном и электротехническом деле а так же небольшое количество ручного инструмента.

Изготовление самодельного лобзикового станка

Для того чтобы изготовить лобзиковый станок своими руками, Вам понадобится:

  • восемь деревянных планок для изготовления рамы;
  • лист толстой фанеры для столешницы;
  • несколько металлических уголков, сварочный аппарат;
  • электрический лобзик;
  • комплектующие для крепежа, дрель.

1) Конструирование станка начинаем с рамы. Для рамы потребуются деревянные бруски квадратного сечения 50*50 мм. Для опорных стоек используются четыре бруса длинной 250мм.

Для продольных соединительных балок используются бруски длиной в 380мм. Торцевые соединительные балки имеют длину 250мм. Все бруски между собой соединяются при помощи обычных саморезов по дереву.

2) Изготавливаем столешницу. Для столешницы берем фанеру, в данной ситуации следует руководствоваться принципом: чем толще, тем лучше. Нормальной можно считать лист фанеры в 10мм толщиной. Лист обрезается по габаритам рамы так, чтобы края и углы выступали за край сантиметров на 5.

После этого на фанерной доске следует отметить места крепления ножек и самого лобзика. По разметке просверливаются отверстия таким образом, чтобы саморез приходился по центру ножки.

В разметку для лобзика следует перенести точки крепления и просверлить отверстия. Также заранее вырезается отверстие под распилочное полотно. Столешницу при помощи саморезов прикручиваем к раме.

3) Следующий шаг – установка лобзика под столешницу. Для этого переворачивается вся конструкция стеллажа на крышку столешницы.

Электрический лобзик устанавливается по разметке и прикручивается к столешнице болтами. На данном этапе нужно не забывать о том, что полотно должно быть уже установлено и занимать предусмотренную для него позицию с запасом по отверстию.

На этом этапе Вам понадобиться сварочный аппарат для изготовления фиксирующей конструкции. Для нее потребуется четыре уголка. Нижняя планка 50*50мм с двумя отверстиями для болтов. К ней крепится уголок длинной 200мм. Далее уголок размером 230мм (подбирается для каждого случая индивидуально в зависимости от расстояния с края столешницы до полотна).

Спуск к полотну выполняется из уголка длиной 150мм, к которому крепится колесико от лобзика. Такая конструкция воспринимает на себя всю вибрацию от полотна и предотвращает поломки. Вся конструкция крепится к столешнице двумя болтами. Они не должны ослабевать от вибрации.

Работа по изготовлению лобзикового станка окончена, станок готов к полноценной эксплуатации.

Видео: лобзиковый станок своими руками.

metmastanki.ru

Лобзиковый станок своими руками: чертежи, описание и видео

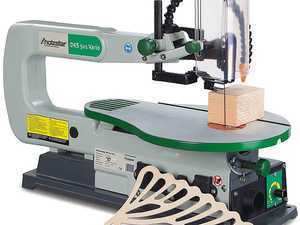

Настольный лобзиковый станок относится к специализированному оборудованию, которое широко применяется в столярной сфере. Он используется для раскроя пиломатериала и выпиливания фигурных деталей из различных материалов. Отличительной характеристикой таких агрегатов является возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок позволяет обрабатывать натуральную древесину и ее производные, а также пластиковые основы и даже металл.

Такое универсальное приспособление незаменимо при выполнении строительных и ремонтных мероприятий, а также при производстве предметов мебели и сувенирной продукции. С его помощью осуществляют художественный распил комплектующих для предметов декора и интерьерных вещиц. Зачастую подобное оборудование приобретают не только специалисты, но и домашние умельцы для бытовых целей. Нередко пользователи задаются вопросом, как сделать лобзиковый станок своими руками, ведь иногда покупка заводского агрегата нерациональна, к тому же собрать самодельный электролобзик абсолютно несложно, главное знать особенности его конструкции. Ниже расположена схема инструмента, которая поможет лучше понять его строение.

Устройство и принцип действия

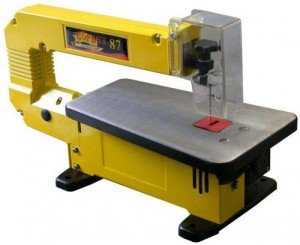

Стационарный заводской образец включает в себя рабочий стол для лобзика, на котором закреплен узел с режущим элементом, а также установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения может быть установлен как в верхней, так и в нижней части станка. Многие модели агрегатов позволяют распиливать материал под различным углом, что необходимо при осуществлении наклонного реза. Очень часто для большего удобства в работе на поворотный механизм, упоры и направляющие нанесена разметка. Длина реза непосредственно зависит от того, какими габаритами обладает столик для электролобзика, и в большинстве моделей этот параметр ограничивается 30 – 40 см.

Если вы займетесь созданием лобзикового станка своими руками, примите к сведению, что высокая мощность является одним из важнейших параметров любого рабочего инструмента, но в случае с электрическим лобзиком это не совсем так, и для бытовых целей или мини столярного цеха достаточно агрегата мощностью 150 Ватт. Более важным элементом здесь является криво-шатунный механизм, отвечающий за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент, который можно использовать для бытовых целей,  характеризуется частотой колебаний до 1000 движений в минуту при их амплитуде в 3-5 см. Многие образцы предусматривают регулировку скорости для обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила, длина которой составляет до 35 см, что позволяет резать детали с толщиной до 10 см. По ширине пилочки могут быть абсолютно разными, от ультратонких (2 мм) до более грубых (10 мм), при этом их ширина варьируется в пределах 0,6 – 1,25 мм.

Чтобы режущий элемент независимо от его толщины служил долго без поломок и трещин, необходимо обеспечить ему оптимальное натяжение по всей длине, для чего прибегают к помощи винтовых и рессорных пру
