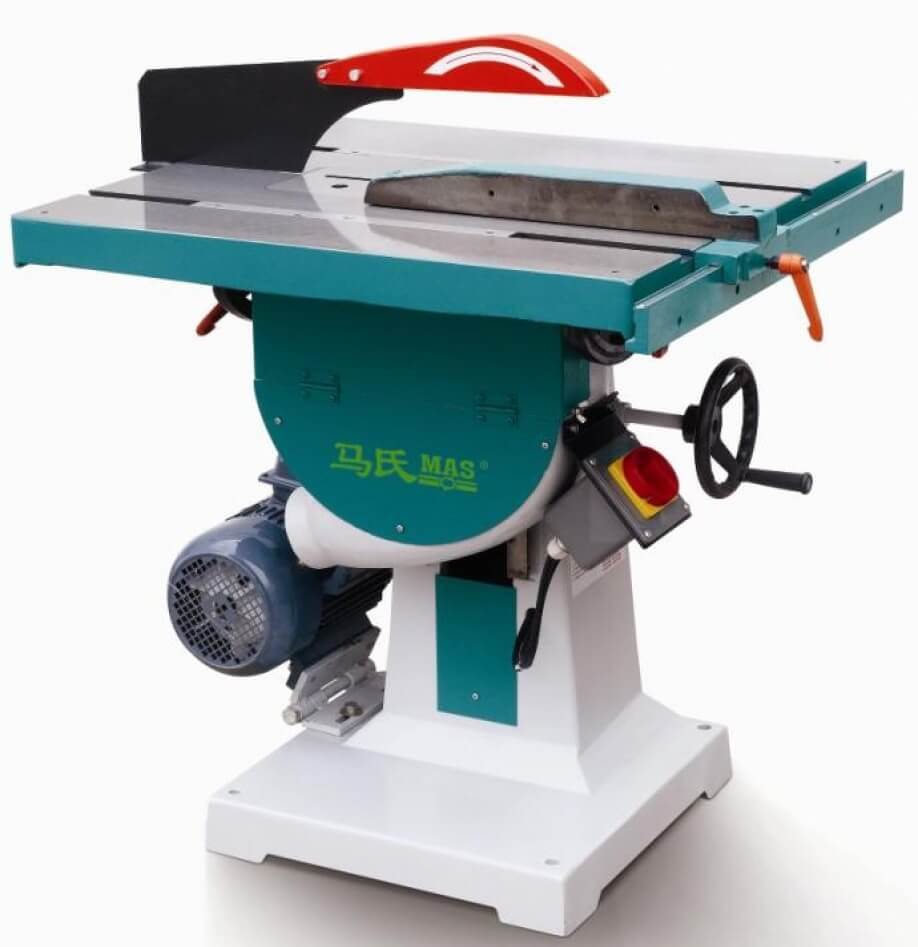

Круглопильные станки по дереву

В данной статье поговорим о видах, применении и главных технических параметрах круглопильных станков, которые ранее называли стационарными циркулярными станками.

Разновидности

Круглопильные станки по дереву являются довольно крупногабаритными распиловочными агрегатами. Такие устройства отличаются существенными параметрами производительности и мощности. Их чаще всего применяют на средних и крупных производствах и заводах для реализации вспомогательных мероприятий. А в домашней мастерской или в небольшом производственном цеху подобное устройство станет основным деревообрабатывающим станком. Достаточно высокую скорость вращения пильного вала таких машин обеспечивает мощный силовой агрегат. Таким образом, владелец получает возможность осуществлять порезку даже твердого материала, избегая перегруза.

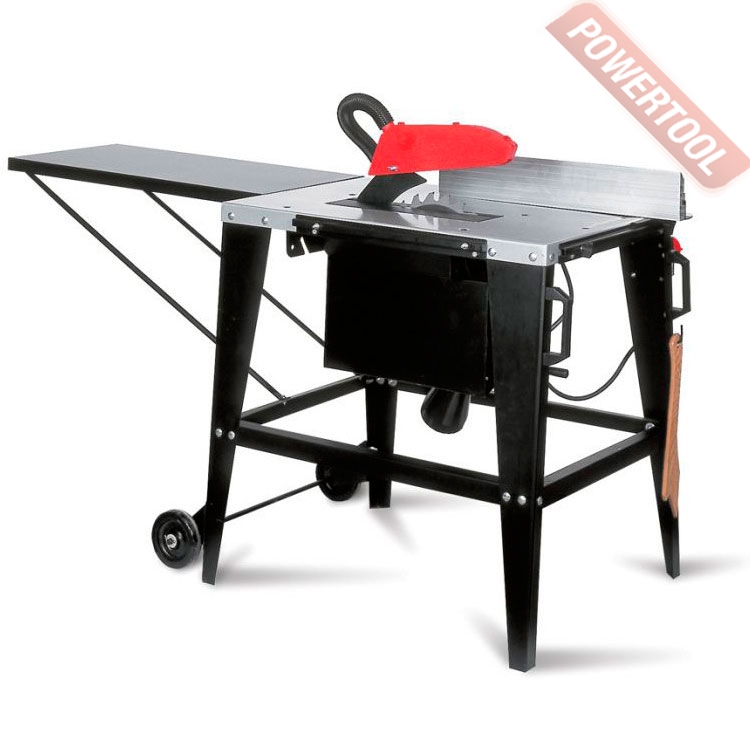

Настольный круглопильный станок, аналогично многим деревообрабатывающим станкам для домашнего использования можно монтировать на верстак, а при надобности снять его и поставить в другом месте.

Чаще всего вес таких машин составляет до 25 килограмм, что говорит о его мобильности. Существуют и стационарные образцы, вес которых намного больше. Они не предназначены для демонтажа и переноски.

В обоих вариантах присутствует бытовое и профессиональное оборудование. Профессиональные станки отличаются от бытовых:

  • более высокой стоимостью
  • более высоким качеством конечного продукта
  • более существенным рабочим ресурсом
  • некоторыми дополнительными принадлежностями.

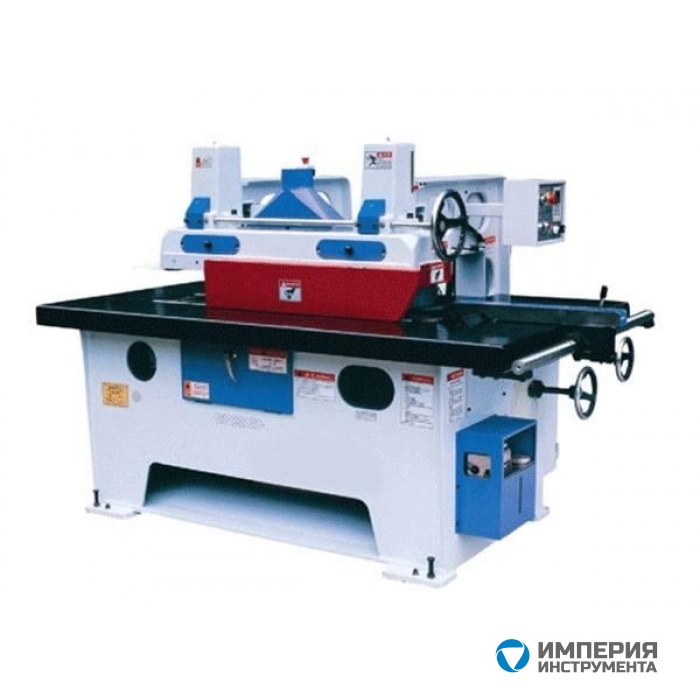

Также можно приобрести и многопильный круглопильный станок. Их чаще всего применяют тогда, когда нужно осуществить продольную распиловку дисковыми пилами 2-х кантных и 3-х кантных брусьев для получения обрезных досок и 4-х кантного бруса. На подобных устройствах можно делать заготовки различных габаритов, заблаговременно выставив положение пил. Основное преимущество многопильных круглопильных станков заключается в очень высокой точности пропила. Добиться этого получилось вследствие существенного увеличения прочности таких машин.

Для реализации раскроя пиломатериалов используют круглопильные станки, которые в зависимости от выполняемых функций бывают:

  • для поперечного распила. К таким видам машин относят торцовочные устройства — педальные, с прямолинейным движением суппорта и автоподачей, и круглопильные маятниковые станки. Самыми популярными являются торцовочные станки с прямолинейным движением суппорта типа ЦП и ЦПА, а из маятниковых — ЦМЭ-2 и ЦМЭ-3
  • для продольного распила.

Универсальный круглопильный станок может выполнять следующие функции:

  • создавать обрезную доску
  • создавать тарную доску, брусковые заготовки при помощи продольной распиловки
  • обрезать «в размер» или «в угол» плитные материалы
  • раскраивать в продольном направлении листовой материал на заготовки заданной мастером ширины
  • выполнять поперечный раскрой
  • раскраивать по разметке под определенным углом по отношению к кромке материала, созданного в форме листового или плитного материала.

Циркулярный станок состоит из:

  • станины
  • пильного вала
  • силового агрегата
  • режущего инструмента (диска)
  • приводов пильного вала.

Назначение

Круглопильные станки по дереву – это машины, которые применяют для поперечного и продольного пиления дерева. Кроме этого, возможно осуществление косого распила. Если оснастить такой станок специальными дисками, то можно будет работать не только с древесиной, но и с пластиком, алюминиевым профилем и прочими материалами.

Такие машины наилучшим образом подходят для обрезания досок до требуемых размеров, выведения кромок под углом 90º друг к другу, а также снятия фасок под разными углами и формирования почти всех видов соединений материалов.

Характеристики круглопильных станков

Главные технические параметры, на которые стоит обратить внимание в процессе покупки круглопильного деревообрабатывающего станка:

  • уровень мощности
  • глубину пропила
  • количество оборотов вращения шпинделя
  • габариты рабочего места
  • материал, из которого создана станина.
    Это может быть сталь, чугун, штампованный лист
  • угол наклона пилы, (90º, 45º)
  • показатели напряжения (220 В, 380 В).

Чем выше уровень мощности тем больший объем работы можно выполнить на круглопильном станке. Кроме этого, данный параметр дает возможность не уменьшать обороты в процессе пиления, ставить диски большего габарита, если это позволено конструкцией оборудования. Также растет и рабочий ресурс материала.

Глубина пропила оказывает влияние на размер заготовки и пиление под углом.

Чем больше количество оборотов вращения шпинделя, тем выше качество и скорость пропила оборудования.

От габаритов рабочего стола зависят и габариты обрабатываемой заготовки.

Довольно существенной характеристикой круглопильных станков можно назвать и материал, из которого изготовлена станина для станка. Мощные профессиональные варианты имеют закрытую стальную столешницу, которая улучшает сбор пыли и уменьшает шум от пильного полотна и электромотора.

На более легких моделях присутствуют литые чугунные станины. Утяжеленные варианты уменьшают уровень вибрации и сохраняют настройки точными более долгое время, в сравнении с аналогичными машинами, имеющими штампованные стальные крылья.

Электромоторы, имеющие более 2 л.с., чаще всего имеют три фазы питания 380 В. Станкам, имеющим более низкую мощность, необходимо однофазное питание 220 В. Прежде чем купить станок, вспомните, какое количество фаз у вас есть в месте подключения этого оборудования.

Достоинства и недостатки

Из основных преимуществ стоит выделить:

  • довольно простое исполнение оборудования
  • удобство эксплуатации
  • высокий уровень надежности при работе в зимний период
  • в круглопильном станке возможна длительная эксплуатация нескольких пил, для обслуживания которых не нужно дорогое заточное оборудование
  • высокий уровень производительности.

Из главных недостатков специалисты выделяют:

  • много отходов, вследствие того, что ширина пропила между дисковыми пилами достигает 6-7 мм
  • не совсем чистый пропил, получающийся вследствие вибрации диска
  • заточку пил может осуществлять только обученный специалист.

Советы по выбору

Перечислим несколько самых важных советов по выбору круглопильного станка, которые дают специалисты:

  • прежде всего, обратите внимание на уровень мощности. Инструмент, имеющий высокую мощность работает быстрее и справляется даже с очень твердыми материалами. Чем выше уровень мощности, тем большего диаметра можно устанавливать диск
  • на двигателе пилы присутствуют щетки. Во время выбора станка спросите, оснащен ли инструмент функцией автоматического выключения щеток. Такая функция поможет вам не пропустить момент их чрезмерного износа, который может стать причиной повреждения двигателя
  • дисковая пила способна функционировать и под углом при условии использования опорной плиты со штифтами. Максимальный уровень наклона пилы больше части моделей составляет 45 градусов. Но существуют и модели, работающие под углом 60 градусов. Чаще всего пила отклоняется вправо. Кроме угла, существует выбор регулировки и глубины распила
  • очень удобной является функция переключения числа оборотов. Такая калибровка помогает осуществить более осторожный и качественный распил ДСП по заданным габаритам. А защита блокировкой от случайного пуска и присутствие защитного кожуха – залог безопасности мастера
  • комфортная работа дисковой пилы зависит от габаритов диска. Форма, размеры и материал, из которого сделаны зубья на дисках, отвечают за скорость и качество распиловки. Более чистый среди получается при распиле более тонкими зубьями. Однако, скорость распила при этом снижается. Профессиональные мастера могут подобрать диск таким образом, чтоб добиться идеального баланса скорости и качества работы
  • проверьте, не скользкий ли материал, из которого созданы ручки. Колпак пильного диска и опорная плита должны быть созданы из металла. Присутствие особого патрубка дает возможность подключать к пиле пылесос и осуществлять работу с максимальной аккуратностью. Ряд моделей имеют особый отсек для опилок.

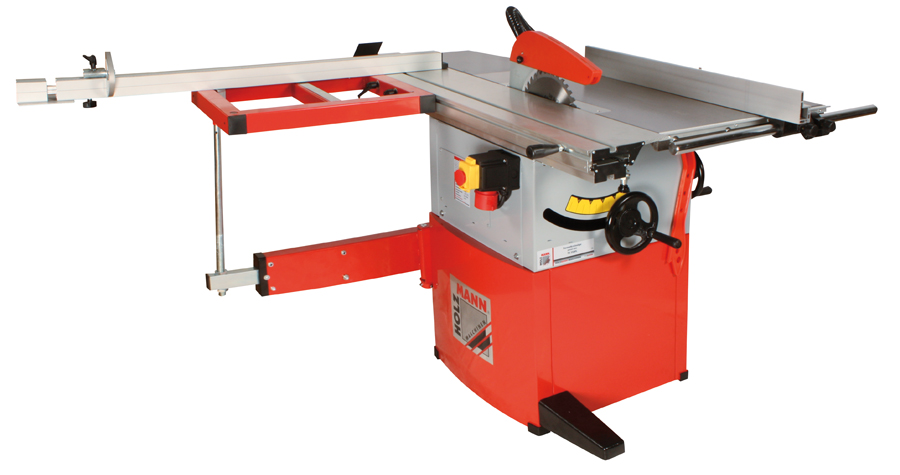

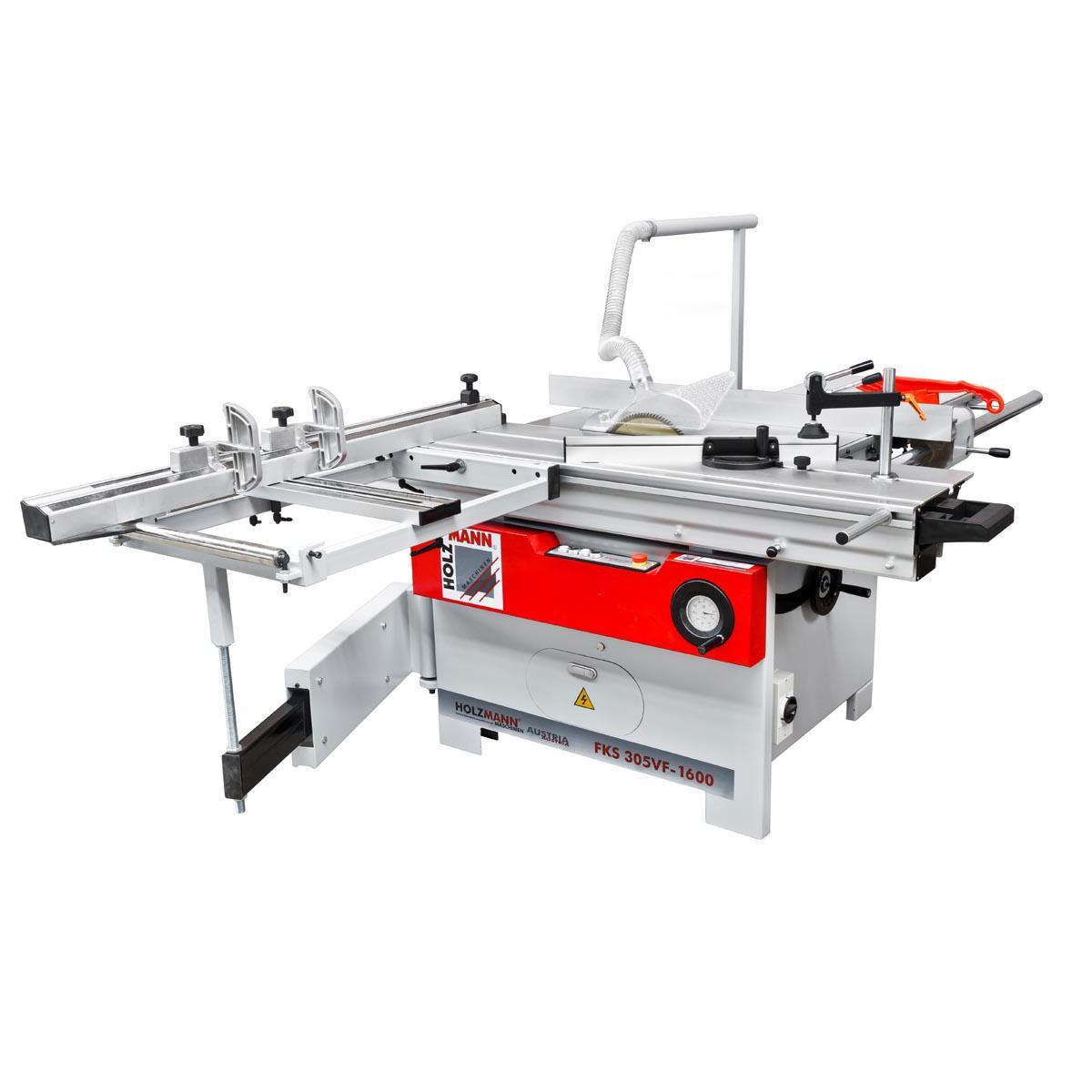

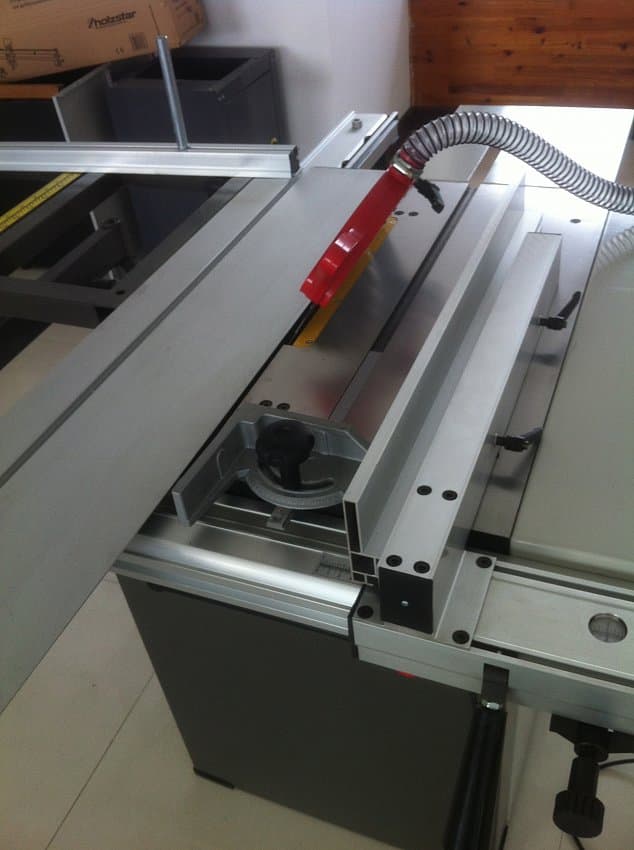

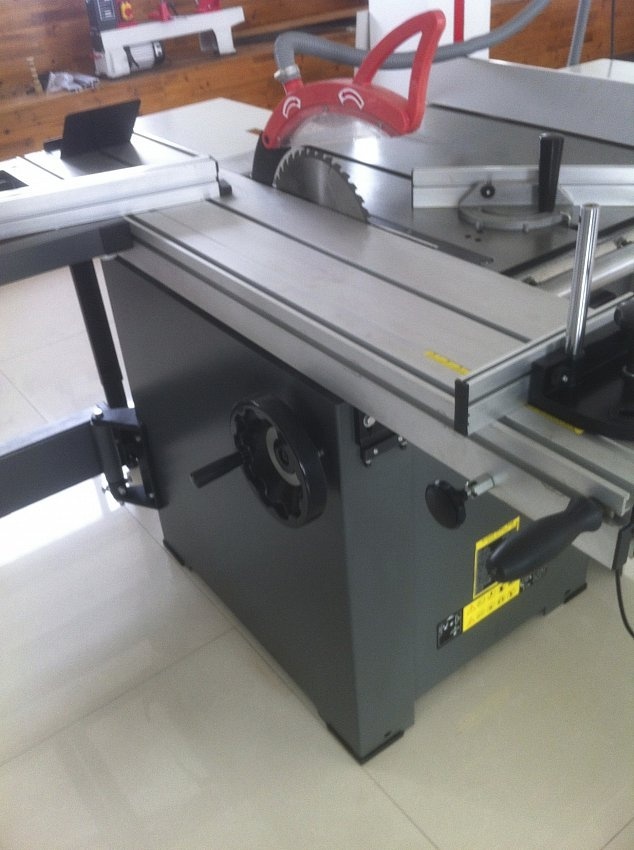

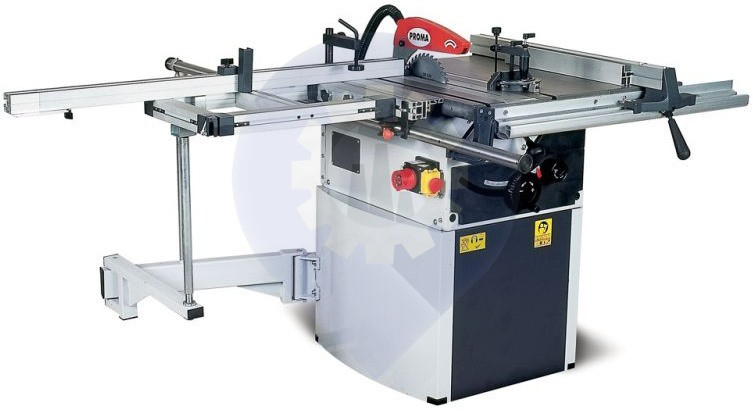

Круглопильный станок с кареткой

Такое устройство предназначено для продольного и поперечного раскроя досок, брусков, древесного, плитного и листового материала.

Также возможен раскрой под углом.

К главным особенностям такого станка можно отнести:

  • можно установить минимальный пропил от 0 мм для раскроя ламината, прорезки пазов, выборки четвертей
  • вместо пилы можно установить пазовые фрезы для создания фальцовки
  • стол, выполненный из стали, усилен профильными трубами. Даже при таком малом весе он отличается высокой жесткостью, ведь шлифованная сталь обладает вдвое меньшим сопротивлением трению, вследствие чего улучшается работа станка с автоподатчиком
  • рабочий узел состоит из чугунного корпуса на чугунном кронштейне
  • габариты машины дают возможность применять станок на строительной площадке и даже перемещать через дверные проемы
  • при желании клиента габариты стола можно увеличить, можно поставить большую каретку с телескопической ногой, а также изготовить металлобетонную станину.

Для того, чтобы точно распилить заготовку поперек волокон и под углом необходима торцовочная каретка с увеличенным ходом.

Габариты каретки дают возможность монтировать и торцевать длинномерные заготовки. Каретка обязательно оснащена направляющей линейкой.

Круглопильный торцовочный станок

Торцовочный станок предназначен для реализации поперечного распила древесины. Самым популярным является круглопильный торцовочный станок, который производится с верхним или нижним расположением пилы.

На сегодняшний день обработка заготовок на торцовочных станках – один из обязательных этапов создания любых деревянных изделий.

Согласно типу размещения и движения пильного узла торцовочные станки делят на такие виды:

  • станки маятникового типа. Такие устройства наиболее бюджетные, однако и наиболее травмоопасные в использовании. Помимо этого, максимальные габариты отпиливаемой заготовки ограничены в самой высокой точке диаметром применяемого диска
  • консольные торцовки. Такие устройства работают по принципу прямолинейного надвигания пильного узла на заготовку. Чаще всего эти станки обладают возможностью поворота консоли относительно продольно расположенной заготовки, то есть торцевания под разными углами.
    Плюсом консольной торцовки можно назвать возможность торцевания заготовки большой ширины. Длину пропила определяет длина консоли
  • торцовочные станки с нижним размещением пилы. Такие станки более безопасны, поскольку в процессе рабочего цикла руки оператора расположены на органах управления вне зоны пила.

Очень востребованы сегодня торцовочные станки с круглыми пилами. Включение оборудования осуществляется нажатием на рычаг. Современные торцовочные устройства удобны и безопасны в работе, потому что все механические системы находятся в защитном кожухе.

Техническая характеристика круглопильных станков для поперечной распиловки пиломатериалов
Показатели Торцовочные станки
педальный ЦБК-4 с параллельным перемещением пилы
маятниковый ЦМЭ-2 ЦПА-2
Диаметр пильного диска в мм. 710 500 400
Число оборотов пилы в минуту 1540 2900 2950
Скорость резания в м/сек 56 76 62
Вид подачи пилы Гидравлический Ручной Гидравлический
То же, пиломатериала ручной
Толщина распиливаемого материала в мм 150 100 100
Ширина распиливаемого материала в мм 350 400 500
Мощность электродвигателя пилы в квт 7 3,2 4
Мощность электродвигателя гидропривода в квт 2,8 1,7
Габариты станка в мм
длина 1350 1800 2500
ширина 1085 625 685
высота 800 1820 1420
Вес станка в кг 400 360 660

Выбираем круглопильный станок | Журнал WOOD-Мастер

Предлагаем выбрать циркулярную пилу, наиболее подходящую для вашей мастерской и вашего стиля работы.

Спросите у сотни столяров, какой из станков следует приобрести первым, и большинство из них посоветуют стационарную циркулярную пилу. И тому есть несколько причин. Она идеальна для обрезания досок необходимого размера, выведения кромок под прямым углом друг к другу, снятия фасок под разными углами и выполнения почти всех типов соединений.

Редактор раздела «Инструменты» Боб Хантер (журнал "WOOD") анализирует несколько стационарных циркулярных пил и дает рекомендации по их приобретению.

Собираетесь ли вы впервые приобрести стационарную циркулярную пилу или же хотите модернизировать вашу «старушку», вначале ограничьте область поиска. Предлагаю обратить внимание на стационарные циркулярные пилы четырех типов: стационарные с закрытой станиной, облегченные стационарные, гибридные, настольные/переносные. Любая из этих пил, будучи правильно настроенной, позволяет делать аккуратные пропилы, но дополнительные приспособления увеличивают как область применения, так и стоимость.



Восемь ключевых факторов, которые следует принимать во внимание при покупке стационарной циркулярной пилы

  • Мощность. Если вы регулярно распиливаете доски из древесины твердых пород толщиной более 18 мм, покупайте пилу мощностью не менее 1,5 л.с. (Может потребоваться мощность до 3 л.с. для пиления без снижения оборотов.) Асинхронные электромоторы с принудительным охлаждением вентилятором меньше нагреваются и работают тише, чем электромоторы, обычно используемые на настольных/переносных пилах.
  • Электропитание. Электромоторы мощностью 2 л.с. и более обычно требуют трехфазного питания 380 В. Изучите возможности электропроводки вашей мастерской, прежде чем покупать пилу или делать трехфазный ввод на 380 В. Учитывайте и мощность оборудования, которое будет работать одновременно с пилой, чтобы не перегрузить электросеть.
  • Цена. Станок может стоит от $150 (настольный вариант) до $3000 за стационарный станок профессионального уровня. В среде столяров в ходу присловье которое гласит: «Покупай все инструменты, которые можешь себе позволить».



Расклинивающий нож предотвращает отдачу

Расклинивающий нож присоединяют позади пильного полотна, поднимают и опускают вместе с ним. Это устройство удерживает две плоскости распила на некотором расстоянии друг от друга и таким образом предотвращает отдачу.



  • Размер обрабатываемых деталей. Все стационарные циркулярные пилы могут использовать пильное полотно, по меньшей мере, 250 мм в диаметре, а разница в размере столешниц может составлять 30-120 см, что немаловажно, если вы собираетесь регулярно работать с листовыми материалами.
  • Безопасность. В некоторых пилах предусмотрены лучшие меры безопасности (расклинивающий нож для предотвращения отдачи, механизм экстренной остановки пильного полотна), чем в других, но зачастую они и стоят дороже. Например, расклинивающий нож не дает доскам прилегать к задней части пильного полотна, таким образом предотвращая отдачу. На сегодняшний день таким приспособлением оборудованы несколько станков, а в скором времени много больше будут иметь подобные ножи, поскольку производители приводят свою продукцию в соответствие с новыми требованиями безопасности. Механизм экстренной остановки пильного полотна, имеющийся только в продукции от SawStop, практически мгновенно останавливает пильное полотно в случае прикосновения к нему кистью руки или пальцем. Это значит, что может быть только небольшой порез, а не ампутация.
  • Габаритные размеры. Если вы работаете в маленьком гараже или подвале, то мастерская может не вместить станок с направляющими длиной 2 м. Вместо нее присмотритесь к более компактным моделям с размером столешницы не более 75 см. В добавление к габаритным размерам потребуется пространство для подачи и принятия больших заготовок впереди и позади станка, поэтому не приобретайте слишком большой станок, который займет место, необходимое для другой работы.
  • Пылеудаление. При пилении древесины бывает много пыли, но не все станки имеют возможность ее отвода. Стационарные станки с закрытой станиной и патрубком для отвода пыли признаны самыми эффективными в удалении пыли, в то время как многие облегченные и настольные/переносные станки не могут помешать пыли свободно летать.
  • Доступность и обслуживание. Дилеры, торгующие через Internet, предлагают доставить инструмент прямо в вашу мастерскую, но найдется ли у них запасная часть, если случится поломка? Предпочтительнее купить станок у местного дилера, если вы не имеете возможности произвести ремонт самостоятельно.



Мощная подвеска увеличивает износостойкость и точность, а также поглощает вибрацию.

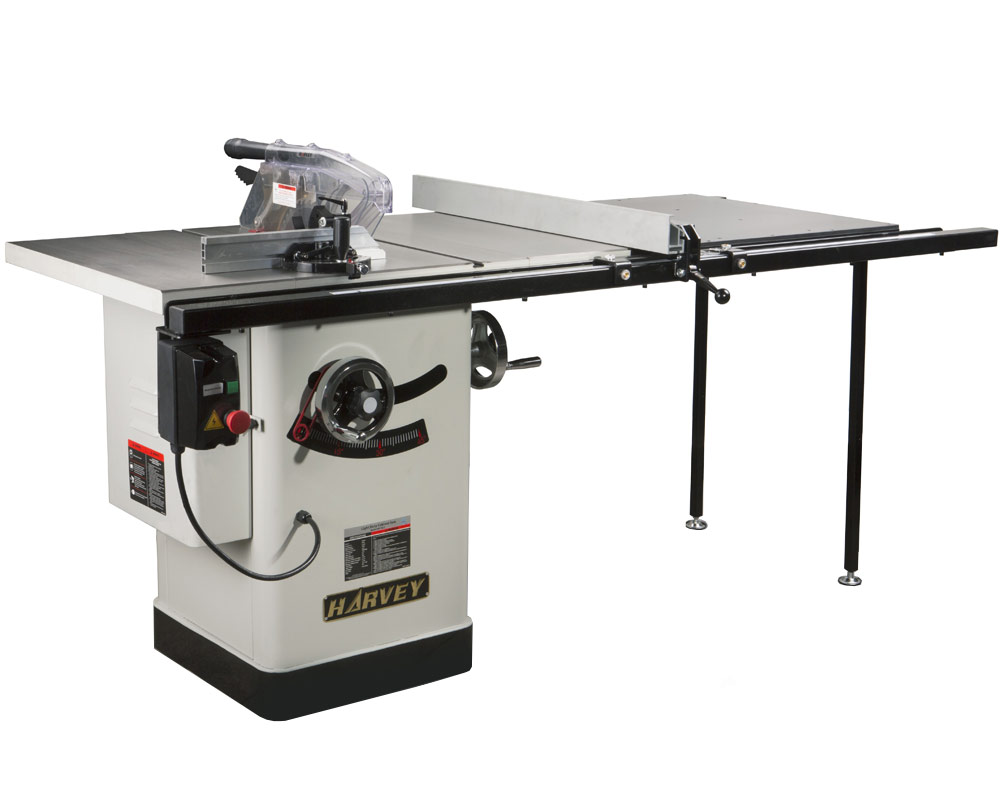

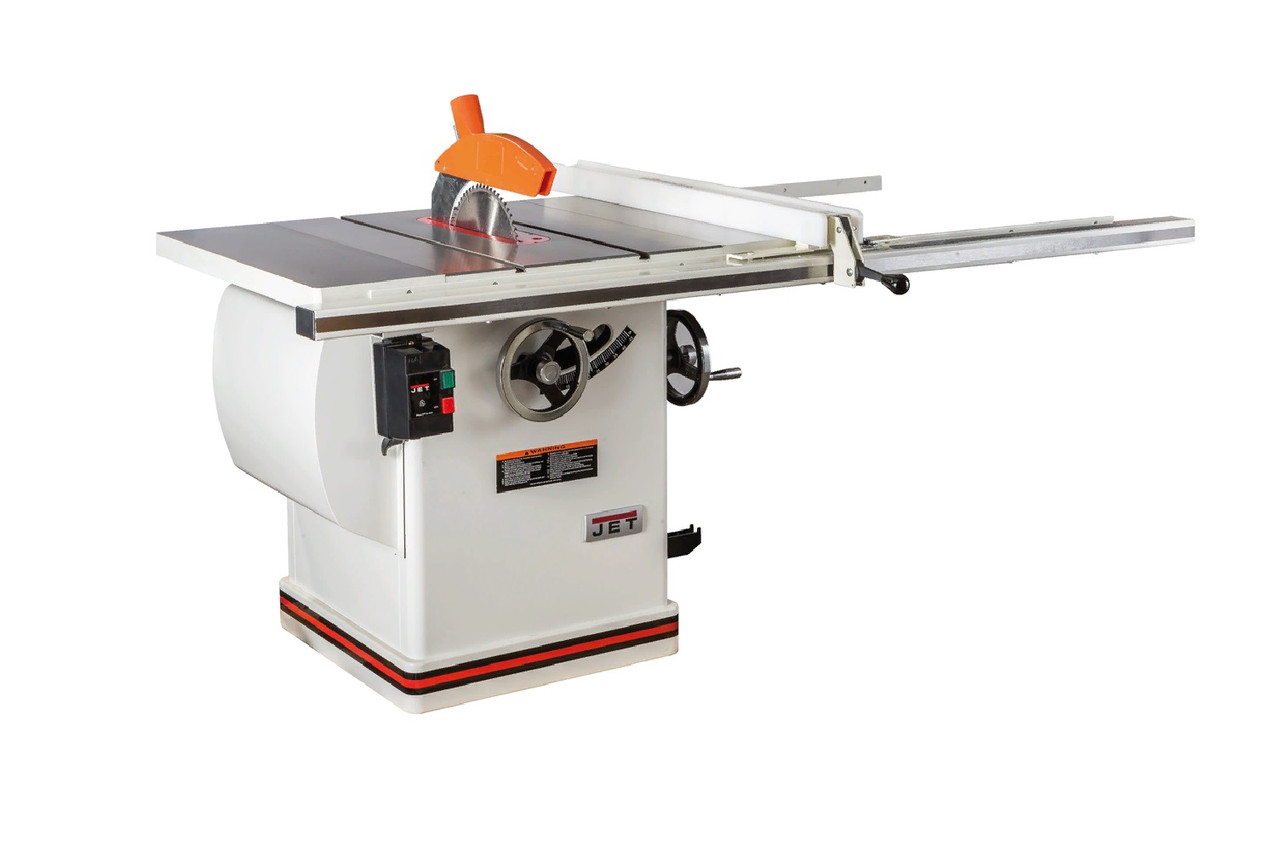

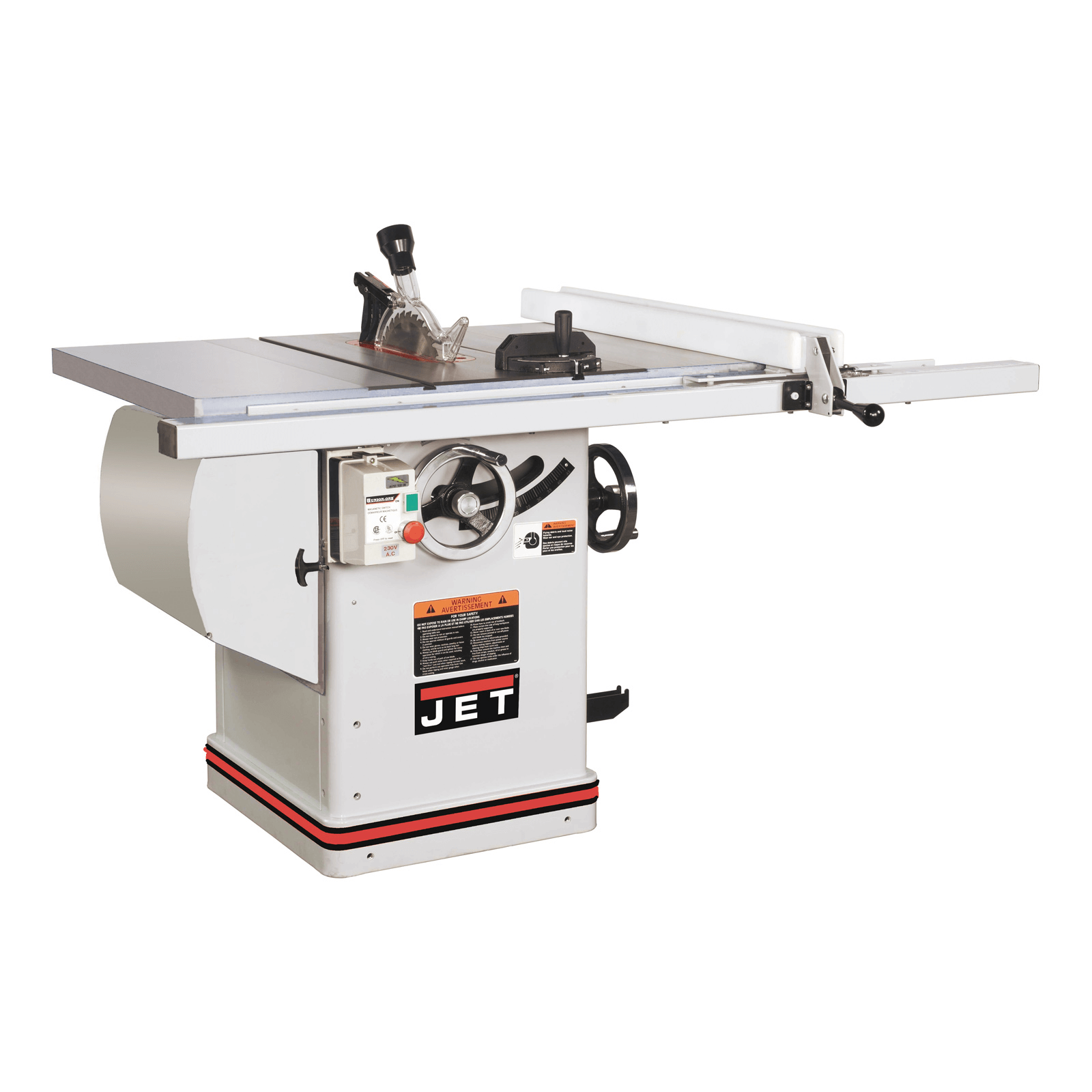

Как и автолюбители, мечтающие о роскошных автомобилях или скоростных спортивных болидах, столяры мечтают о стационарных циркулярных пилах с износостойкими деталями и электромотором мощностью 3 л. с., которые режут дерево, как нож масло, и в то же время очень точно при правильной настройке. Такие пилы имеют закрытую стальную станину, позволяющую улучшать сбор пыли и уменьшать шум от пильного полотна и электромотора. Однако не все станки с закрытой станиной относятся к этой группе. Новый станок профессионального уровня стоит от $1000.

Типичный станок с электромотором мощностью 3 л.с. весит 225 кг и более из-за большого двигателя и чугунных литых деталей. (Профессиональные модели бывают оснащены двигателями мощностью 5; 7,5 или 10 л.с. и могут пилить полотнами диаметром 300 или 350 мм.) Двигатель, установленный под пильным полотном внутри станины, приводит его в движение с помощью двух или трех V-образных ремней или одного широкого, плоского, с насечкой.

Чтобы справиться с такой мощностью, все внутренние детали станка изготавливают из чугуна методом литья (станина, подвеска, детали передаточного механизма.) Массивная подвеска прикреплена к корпусу, а не к литой столешнице, как в других типах пил. Это дает преимущество, поскольку настройка параллельности столешницы относительно плоскости пильного полотна (необходимое условие аккуратного распила) требует ослабления только трех из четырех болтов крепления подвески к корпусу для поворота столешницы.

Пилы с закрытой станиной обычно оснащены направляющими для параллельного упора, которые дают возможность пилить заготовки шириной 1250-1350 мм, что удобно для работы с листами размерами 1,2×2,4 м. Вам не нужно так много? Вы можете оснастить пилу направляющими, позволяющими работать с заготовками шириной до 750 мм, что удобнее, если мастерская небольшая. Большинство пил с закрытой станиной оснащены параллельными упорами с массивными направляющими.

Преимущества

  • Мощный двигатель позволяет не снижать обороты при пилении
  • Подвеска прикреплена к корпусу, что обеспечивает простую и надежную настройку столешницы
  • Массивные упоры и направляющие
  • Возможность распила широких заготовок
  • Улучшенное пылеудаление благодаря закрытой станине
  • Большие и удобные ручки настройки
  • Низкий уровень шума пильного полотна и двигателя
  • Обычно большой выключатель, расположенный в легкодоступном месте
  • Некоторые модели имеют мобильные встроенные или отдельные основания

Минусы

  • Цена начинается с $1000
  • Требуется подвод трехфазного напряжения 380 В
  • Тяжелые, поэтому мобильность ограничена
  • Занимают большую площадь с длинными направляющими параллельного упора

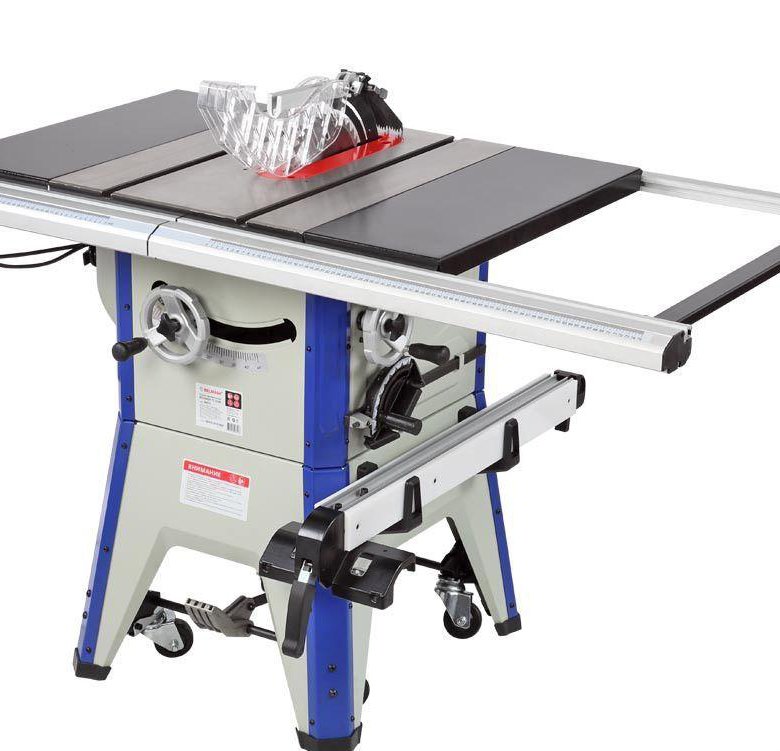

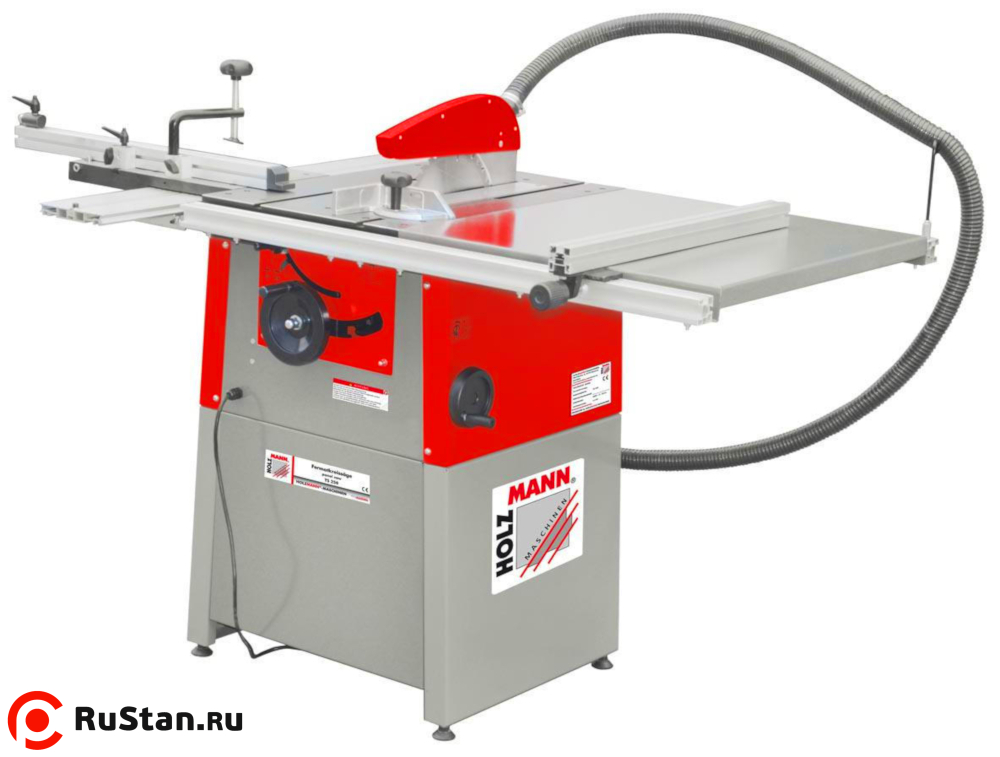

Облегченные циркулярные пилы не только для подрядчиков

Облегченные циркулярные стационарные пилы «для подрядных работ» получили свое наименование десятилетия назад, когда при постройке дома подрядчики использовали их на строительных площадках. Сегодня вы вряд ли увидите там подобные инструменты. Их заменили настольные/переносные пилы.

Облегченные пилы имеют литые чугунные столешницы, и у большинства из них сегодня есть литые чугунные крылья. Утяжеленная конструкция снижает вибрацию и сохраняет настройки точными дольше, чем аналогичная со штампованными стальными крыльями. Однако подвеска у облегченных пил значительно меньше, чем у пил с закрытой станиной, и крепится к столешнице. Это делает настройку более сложной, поскольку нужно проникнуть внутрь корпуса, чтобы ослабить регулировочные болты, и перемещать вал в сборе, а не столешницу.

Эти пилы имеют двигатель мощностью 1,5-2 л.с., работающий под напряжением 220 В. Он вынесен за пределы корпуса и приводит в движение пильное полотно через один ремень. Двигатель увеличивает размер пилы на 375-500 мм и выступает за пределы корпуса, что ограничивает применение приемных козел или столов и не позволяет придвигать станок вплотную к стене.

Такие пилы дают возможность работать с заготовками шириной 750-900 мм (до 1250 мм на некоторых моделях), у них меньше ручки и значительно меньшая масса (90-160 кг). Но они вибрируют сильнее, чем пилы с закрытой станиной, имеют большую вероятность проскальзывания приводного ремня (поскольку натяжение приводного ремня обеспечивается только массой двигателя) и создают больше шума. Многие модели снабжены пылесборным колпаком, подсоединяемым к пылесосу, а некоторые даже снабжены пластиковым пылесборным кожухом для удержания пыли.

И хотя из-за всего перечисленного эти пилы имеют меньший ресурс, чем у пил с закрытой станиной, тем не менее их удается точно настроить. Однако уменьшенная мощность предполагает более низкую скорость распила и более тонкие пильные полотна. Пиление толстых и твердых заготовок может вызвать трудности или вообще оказывается невозможным.

В стандартной комплектации стоимость облегченных стационарных циркулярных пил от $400 до $800 с дополнительными приспособлениями. Люксовые модели стоят дороже гибридных стационарных циркулярных пил и даже приближаются по цене к недорогим пилам с закрытой станиной. Так что сравнивайте, прежде чем купить.



Плюсы

  • Цена $400-800
  • Максимальный размер обрабатываемых заготовок такой же, как у некоторых пил с закрытой станиной
  • На некоторых моделях установлены пылесборный колпак и кожух
  • Меньшая масса, чем у пил с закрытой станиной
  • Точный распил при верной настройке
  • Некоторые модели оснащены мобильной платформой

Минусы

  • Из-за ограниченной мощности возникают сложности в работе с твердым толстым материалом
  • Подвеска крепится к столешнице, а не к станине, что делает настройку сложнее и менее долговечной
  • Открытая станина уменьшает эффективность пылеудаления и делает конструкцию более шумной
  • Двигатель выступает за пределы корпуса, увеличивая габаритные размеры

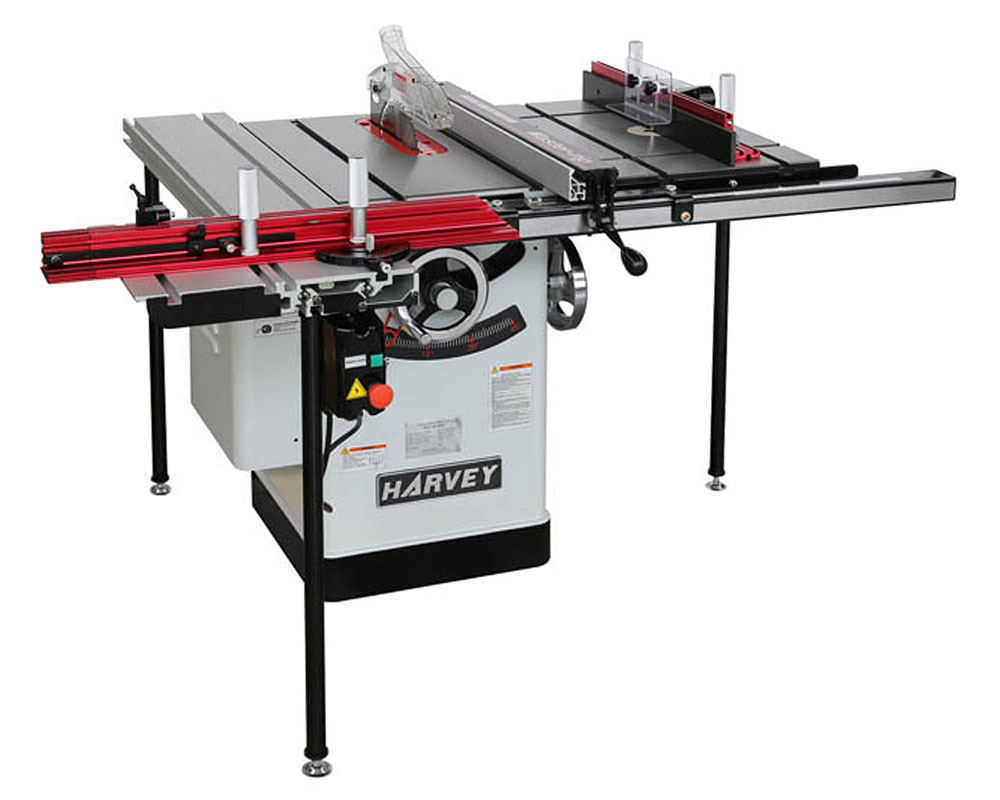

Гибридные модели пил соединили требования маленьких мастерских (напряжение 220 В, небольшая масса) с преимуществами пил с закрытой станиной (литые чугунные внутренности, закрытый корпус для лучшего сбора пыли и снижения уровня шума) в умеренном ценовом диапазоне. Разные модели имеют различные возможности. Например, у некоторых моделей есть подвеска из закаленной стали, как на облегченных пилах, у других – хотя и имеется литая чугунная подвеска, но размер ее меньше, чем у пил с закрытой станиной.

Чтобы закрыть станину, производитель устанавливает двигатель под механизмом привода, как в больших пилах, но двигатели мощностью 1,5-2 л.с. обладают меньшей силой. Как и в облегченных пилах, у большинства гибридных моделей подвеска крепится к столешнице, а не к станине, делая настройку расположения столешницы к пильному полотну даже более сложной (из-за закрытого корпуса) и немного добавляя вибрации.

Обычно гибридные модели могут работать с деталями шириной до 750 мм, но их можно модифицировать для работы с заготовками шириной до 1350 мм. Параллельные упоры обычно бывают такими же надежными, как и у моделей с закрытой станиной.

Плюсы:

  • Цена $700-1100
  • У некоторых моделей ширина обрабатываемой заготовки может достигать 1350 мм (с соответствующими направляющими параллельного упора)
  • Закрытый корпус улучшает сбор пыли и уменьшает уровень шума
  • Бóльшая масса, чем у облегченных пил
  • Двигатель работает от напряжения 220 В
  • В некоторых моделях подвеска крепится к станине

Минусы

  • В большинстве моделей подвеска крепится к столешнице, делая настройку столешница/пильное полотно более сложной
  • Мощность двигателей аналогична таковым у облегченных пил (1,5-2 л. с.)

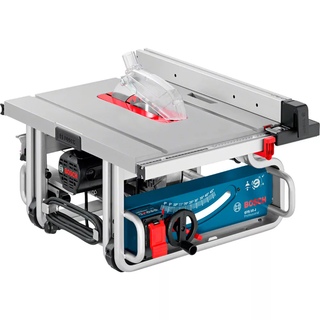

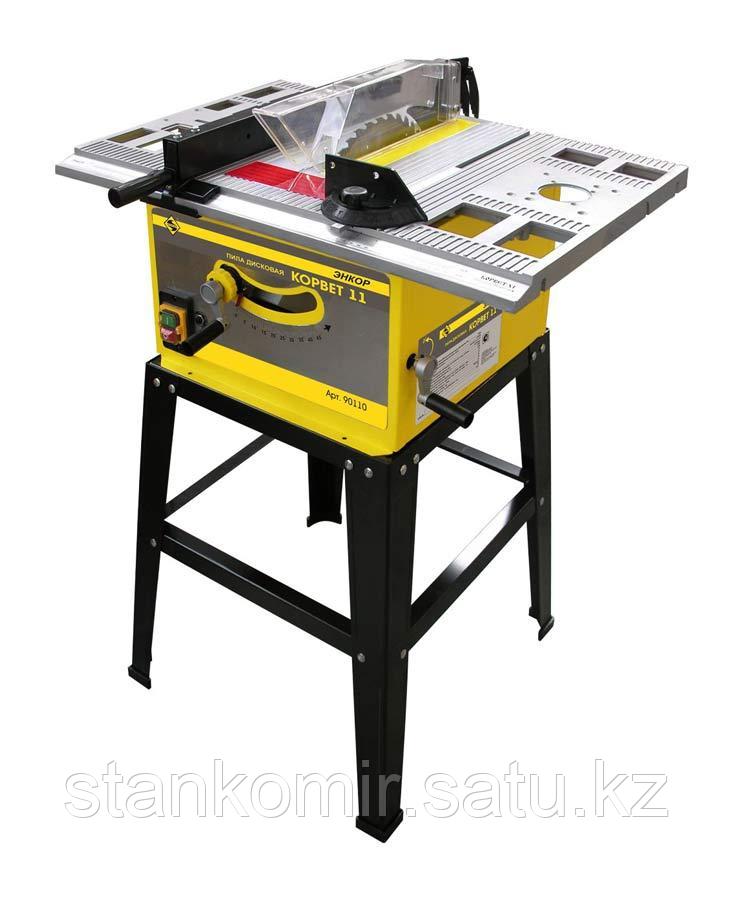

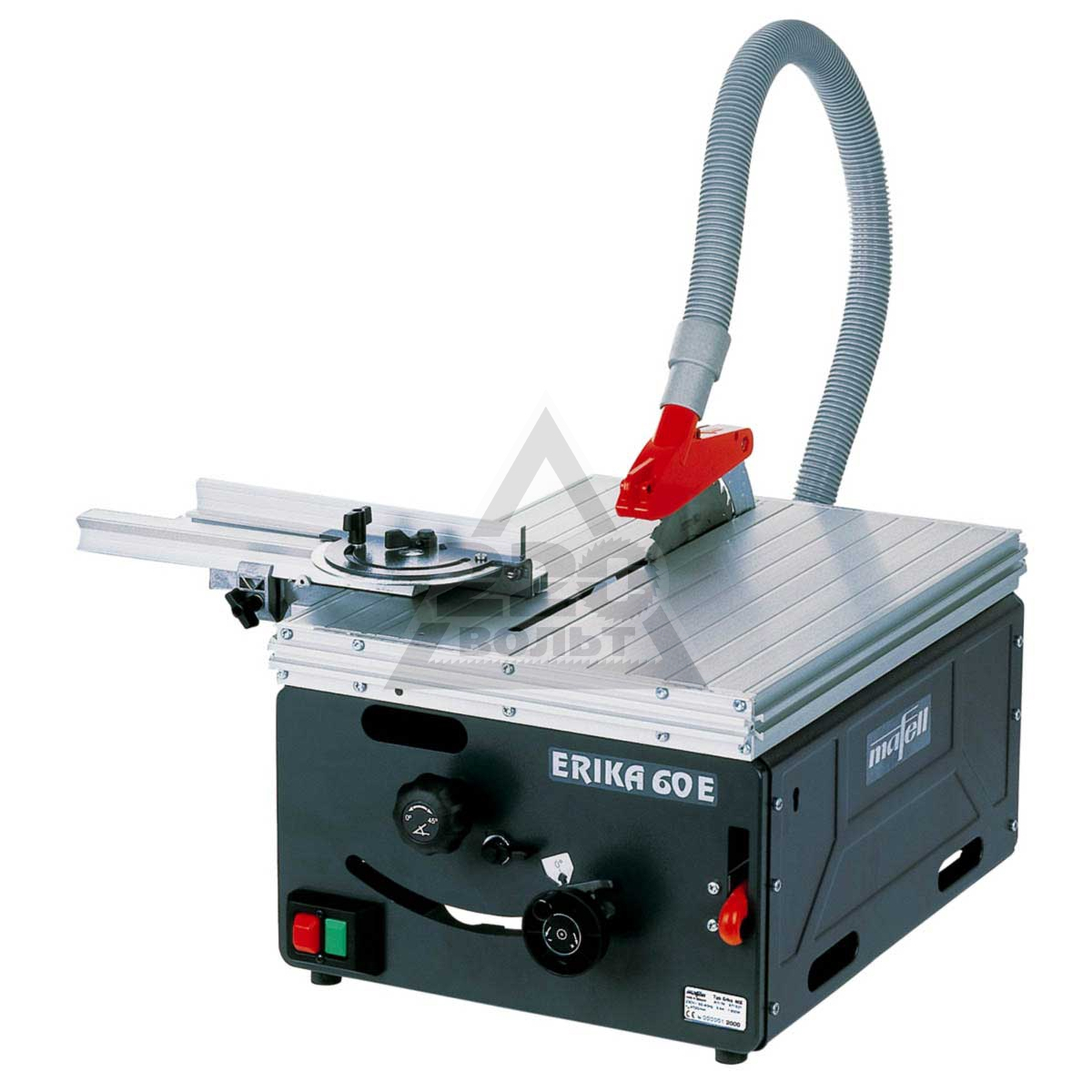

Настольные пилы: хорошее решение для маленьких мастерских

Необязательно быть подрядчиком или заниматься подгонкой паркета, чтобы полюбить эти портативные настольные циркулярные пилы. Несмотря на маленькие размер и массу, ими можно пилить твердую древесину, если снизить скорость подачи и стаете использовать тонкое пильное полотно, хотя некоторым с трудом удается распил заготовки из древесины твердых пород толщиной 50 мм.

Настольные пилы оснащены двигателями, которые питаются от сети с напряжением 220 В и имеют достаточную мощность, но они шумны и, как правило, сильнее вибрируют, отчасти из-за прямого привода или шестереночного редуктора. Модели с закрытой станиной оснащены пылесборникми, но с патрубком меньшего диаметра для подключения пылесоса. Многие настольные пилы имеют неглубокие пазы, в которые можно установить только легкие поперечные упоры. Бывает небезопасно распиливать большие заготовки из-за малых размеров станины и столешницы. Ширина обрабатываемых заготовок на лучших моделях этого класса может достигать 625 мм, а у некоторых моделей лишь 300 мм. Из-за маленькой столешницы потребуются подающие и принимающие поддерживающие кóзлы для заготовок длиннее 1,2 м и для заготовок аналогичной ширины. Цена лучших настольных/переносных пил сопоставима со стоимостью облегченных стационарных пил средней комплектации.

Плюсы

  • Цена $150-700
  • Легкие и переносные, особенно со складным колесным шасси
  • Двигатели питаются от сети с напряжением 220 В
  • Максимальная ширина заготовки до 625 мм у некоторых моделей
  • Хороший сбор пыли у моделей с закрытым корпусом
  • Маленькие габаритные размеры

Минусы

  • Шумные двигатели постоянного тока, которым недостает мощности «старших братьев»
  • Повышенная вибрация, из-за которой качество распила не удовлетворяет требованиям, предъявляемым при изготовлении мебели
  • Алюминиевая или пластиковая с окантовкой столешница имеет меньшую износостойкость и хуже подавляет вибрацию, чем чугунная литая
  • Некоторые модели не позволяют устанавливать наборное пильное полотно толщиной 20 мм
  • Глубина распила обычно регулируется единственной маленькой неудобной ручкой
  • Большинство моделей не имеют шестеренчатого механизма, позволяющего настраивать угол пильного полотна к столешнице, а при ручной настройке сложнее соблюсти точность
  • Пилы в верхнем ценовом диапазоне стоят дороже, чем облегченные пилы в среднем ценовом диапазоне
  • Слабый параллельный упор
  • Трудно, а порой вообще невозможно делать самостоятельно тонкие пильные вкладыши с нулевым зазором



Универсальный круглопильный станок Ц-6 - Деревообрабатывающие станки


Универсальный круглопильный станок Ц-6

Категория:

Деревообрабатывающие станки



Универсальный круглопильный станок Ц-6

Конструкция

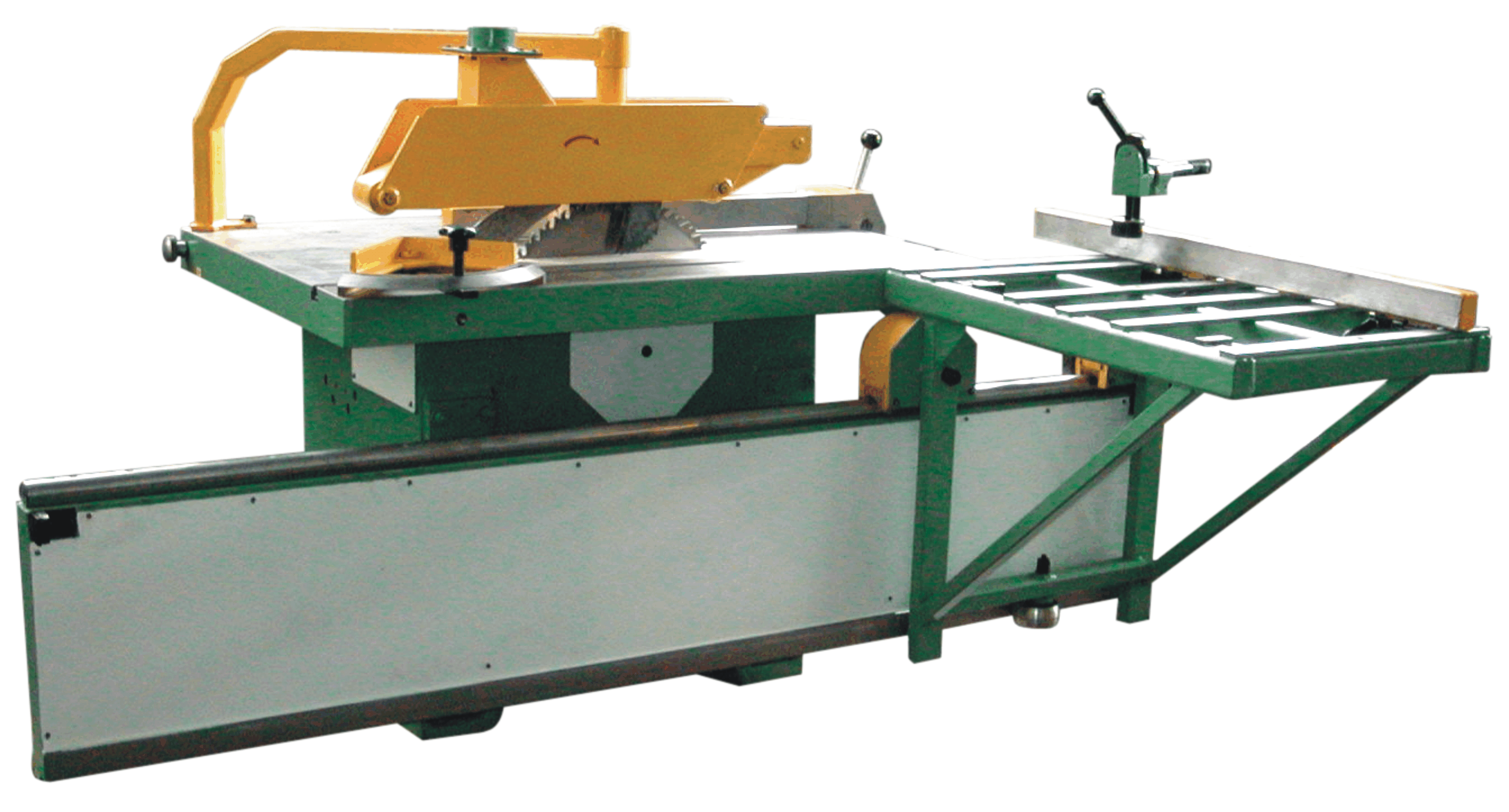

Универсальный круглопильный станок Ц-6 (рис. 1) предназначен для продольной и поперечной распиловки досок, брусков и щитов. Станина станка литая, коробчатой формы. Внутри нее на двух связанных между собой, шарнирно закрепленных на станине плитах крепятся в подшипниках пильный вал и электродвигатель. Электродвигатель и пильный вал кинематически связаны между собой клинсременной передачей.

Положение пильного вала и электродвигателя в вертикальной плоскости можно изменять маховичком 6, который связан винтом с гайкой, закрепленной на верхней плите. Натяжение ремней выполняется регулировкой длины штанги, соединяющей плиты.

На столе предусмотрено отверстие для пилы и продольный паз, в котором может скользить передвижной упорный угольник.

Рис. 1. Универсальный круглопильный станок Ц-6: а — общий вид, б — кинематическая схема; 1 — пильный вал, 2 —стол, 3 — упорный угольник, 4 — ограждение, 5 — направляющая линейка, 6 — маховичок механизма установки пилы по высоте, 7 — плита, 8 — электродвигатель

На столе же закрепляются направляющая линейка и ограждение пильного диска.

Выбор режима работы

Выбор режимов работы на станке аналогичен описанному для специализированных круглопильных станков.

При продольной распиловке досок и заготовок или распиловке под углом к направлению волокон до 30° режимы выбирают так же, как для продольной распиловки; во всех остальных случаях — как для поперечной распиловки.

Настройка станка

При использовании станка Ц-6 для продольной распиловки нужно установить пильный диск так, чтобы он выступал над плоскостью стола на толщину распиливаемого материала плюс 10 — 15 мм.

Настраивают станок на ширину заготовки следующим образом. Направляющую линейку устанавливают строго параллельно пильному диску на расстоянии от него, равном ширине выпиливаемой заготовки плюс 0,5 мм (при использовании плоских пил). Затем выпиливают одну-две заготовки и измеряют ширину их верхних и нижних пла-стей в четырех местах на расстоянии 30 — 40 мм от торцов. Станок считается настроенным, если результаты измерения размеров отличаются от заданных на величину, предусмотренную допуском.

Если ширина верхней и нижней пластей различна, то это может быть следствием неперпендикулярности плоскости пильного диска плоскости стола или неперпендикулярности базовой кромки заготовки пласти. Для устранения дефекта следует взять для распиловки доску, ширина которой более двойной ширины выпиливаемой заготовки. После первого реза доску поворачивают нижней пластью вверх, чтобы базовой боковой кромкой была только что отрезанная поверхность пропила; после второго пропила вновь замеряют ширину пластей выпиливаемой заготовки. Если размеры пластей совпадают, то дефект получается из-за неперпендикулярности первой кромки к пласти, а не из-за плохой настройки станка. Разница же в размерах пластей указывает на перекос вала. В этом случае нужно установить пильный вал параллельно столу, что выполняют слесари-наладчики.

Когда направляющая линейка не параллельна плоскости пилы, происходит отклонение заготовки от направляющей линейки или зажим заготовки между пильным диском и линейкой. В том и другом случае шероховатость поверхности пропила повышается, полотно нагревается, заготовки имеют непараллельные (косые) кромки. Для устранения этого дефекта надо ослабить крепление направляющей линейки и установить ее строго параллельно пильному диску, после чего снова закрепить.

При настройке универсального станка с кареткой следует вначале убедиться в отсутствии люфта в опорах, затем в параллельности направляющих каретки плоскости пильного диска. Для этого каретку перемещают относительно пилы, замеряя расстояние от кромки каретки до плоскости пильного диска. Если это расстояние, замеренное в разных точках, остается постоянным, то направляющие параллельны плоскости пилы.

Рис. 2. Положение пилы по отношению к столу и линейке: а, б — при непараллельности пильного вала поверхности стола, в, г — при непараллельности линейки плоскости пильного диска; 1 — пильный диск, 2 —заготовка, 3 — направляющая линейка, 4 — стол станка; 1—11 — верхняя и нижняя пласти заготовки

Изменяя положение упорной линейки, добиваются, чтобы она была установлена перпендикулярно пильному диску. Для этого прикладывают угольник одной стороной к упорной линейке, а второй — к плоскости пилы и передвигают линейку в положение, при котором кромки угольника прилегали бы одновременно к пильному диску и к линейке.

Если при проверке будет установлено, что пильный вал имеет перекос относительно каретки в горизонтальной или вертикальной плоскостях, то необходимо изменить положение корпусов подшипников пильного вала.

Рис. 3. Возможные положения пильного вала относительно каретки при его перекосе в горизонтальной (а, б) и вертикальной (в, г) плоскостях: 1 — заготовка, 2 — каретка, 3 — пила

Работа на станках

При торцовке заготовок станочник прижимает заготовку к упорному угольнику, продвигает ее до упора в направляющую линейку и, перемещая угольник с заготовкой, проводит рез. Отрезанная заготовка сбрасывается в бункер, а распиливаемый материал вместе с упорным угольником возвращается в исходное положение.

При продольной распиловке часто при одной и той же настройке станка приходится выпиливать разные по ширине заготовки. Тогда направляющую линейку устанавливают по ширине наиболее широкой заготовки, а узкие выпиливают, не изменяя положение линейки, пользуясь закладками (рис. 4). Раскраивая доску на заготовки разной ширины, рекомендуется пользоваться одновременно только одной или двумя закладками.

В процессе работы следует периодически проверять соответствие выпиливаемых заготовок предъявляемым требованиям, чтобы не допускать брака.

При работе на станке Ц-6 с ручной подачей должны быть установлены: расклинивающий нож, ограждения и упоры против выброса заготовок (когти). Необходимо, чтобы толщина расклинивающего ножа превышала ширину развода зубьев больше чем на 0,5 мм, а нож отстоял от зубьев не дальше чем на 10 мм. Расклинивающий нож перемещают в плоскости диска пилы (удаляют или приближают к зубьям) рукояткой или маховичком. Когти устанавливают по обеим сторонам пилы.

Рис. 4. Схема продольной распиловки с применением закладок: 1 — доска, 2 — пила, 3 — закладка, 4 — направляющая линейка (пильный диск условно показан без ограждения и противовыбросного устройства)

Ограждение верхней части пилы должно автоматически опускаться таким образом, чтобы открытыми оставались только зубья пилы, находящиеся в распиливаемой древесине.

Категорически запрещается, заканчивая пропил, продвигать заготовку рукой. Ее проталкивают следующей заготовкой или специальным деревянным толкателем.

Во время работы станка запрещается: останавливать пилу рукой или куском древесины; поднимать или снимать ограждение; чистить станок или щель, в которую входит пила.

Рис. 5. Схема выпиловки коротких заготовок под углом на универсальном станке с применением приспособлений: 1 — заготовка, 2 — пила, 3 — направляющая линейка, 4 — приспособление

При работе на станке Ц-6 с кареткой подлежащие торцовке заготовки подают на пилу кареткой. Оба конца заготовок обычно оторцо-вывают за два приема. Если торцы параллельны, то перенастраивать станок не требуется. При опиливании двух торцов под разными углами рекомендуется вначале опилить первые торцы у всей партии заготовок, и затем уже настроить станок на второй угол. При распиливании коротких заготовок под углом (рис. 5) или квадратных по диагонали (рис. 6) применяют специальные приспособления.

Если на каретке имеется откидной упор, то первый торец отпиливают на 10—15 мм при откинутом упоре для получения чистого торца. После этого заготовку поворачивают на 180°, отпускают упор и опиленным

Рис. 6. Распиловка квадрата по диагонали на универсальном станке с применением приспособлений: 1 — заготовка, 2 — пила, 3 — направляющая линейка, 4 — приспособление (пильный диск условно показан без ограждения и про-тивовыбросных устройств)

торцом прижимают к нему. Затем каретку подают на пилу и оторцовы-вают заготовки в размер. При оторцовке с постоянным упором на каретку целесообразно укладывать две заготовки: сначала заготовку с уже обрезанным торцом, прижимая ее к упорной линейке и упору, затем вплотную к ней — вторую, с необрезанными торцами, выдвигая ее за упор на величину припуска. Закрепив заготовки прижимами, каретку подают на пилу и одновременно обрезают торцы обеих заготовок; возвратив каретку в исходное положение, первую оторцованную с двух сторон заготовку укладывают в штабель, а вторую переворачивают на 180° и продвигают до линейки упора, затем берут следующую заготовку, прижимают ее к ранее уложенной, и процесс повторяется.


Реклама:

Читать далее:
Форматные станки

Статьи по теме:

Круглопильный станок с автоподачей QUADRO модель MJ 153i

ПУЛЬТ УПРАВЛЕНИЯ

Удобно расположен на уровне глаз, не надо наклоняться или обходить станок. На пульт станка MJ 153i выведен частотный регулятор скорости подачи от 8 до 25 м/мин.

РЕГУЛИРОВКИ

Удобные маховики предназначены для настройки пилы по высоте и ширине в зависимости от диаметра и толщины пильного диска.

КОГТЕВАЯ ЗАЩИТА

Расположена в столе и над столом (снизу и сверху) - двойная защита от выброса заготовки. Крайне высокая степень защиты оператора.

ОЧИСТКА КОНВЕЕРА

Очистка с двух сторон – рабочая сторона металлической щеткой, внутренняя нейлоновой щеткой.
Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания.

МАСЛЕНКИ

Возможность удобно смазывать направляющие - обеспечивается долговечность работы, исключен преждевременный износ, экономия времени на обслуживание.

БОКОВОЙ ЛИТОЙ УПОР

Удобно и точно настраивается на ширину пиления с помощью маховика и передачи шестерня-рейка.
В цилиндрическую направляющую по которой перемещается упор встроена миллиметровая шкала – для удобства настройки.

ЗАЩИТНОЕ СТЕКЛО

Предотвращает выброс обрезков, образует закрытый контур для лучшего отвода опилок.

ВЫХОД ПОД АСПИРАЦИЮ

Два выхода Ø100 мм каждый. Обеспечивается отвод опилок при работе. Выходы расположены на пильном кожухе и под станиной.

Круглопильные станки

ТАБЛИЦА ХАРАКТЕРИСТИК КРУГЛОПИЛЬНЫХ СТАНКОВ:

выберите станок в боковом меню

Круглопильные станки находят очень широкое применение при раскрое различных материалов. Можно сказать, что круглопильные станки являются одной из основных единиц в деревообработке. Такие операции как продольный и поперечный раскрой, а также, пазование различных материалов, выполняются с помощью круглопильных станков. Как правило, круглопильный станок представляет собой рабочий стол на станине, с отверстием для пилы и линейку параллельных резов, вдоль которой перемещается деталь в процессе обработки. Помимо этого, круглопильные станки оснащаются торцовочной кареткой, которая облегчает работу с небольшими деталями. В зависимости от раскраиваемых материалов, круглопильные станки оснащаются двигателями от 2,2 до 10кВт. Компания Ройек выпускает круглопильные станки, практически с момента своего основания, с 1921 года.

Круглопильный станок PK 315 чешской фирмы Ройек (Rojek), является промежуточной моделью и через некоторое время будет снят с производства, так как PK 250A, имеет лучшие характеристики и является самой новейшей разработкой. Модель круглопильного станка CA 40PF, Griggio, интересна тем, что сделана на базе большого и ресурсного станка UNICA 400. От старшей модели круглопильного станка была взята длинная и устойчивая станина, а вместо алюминиевого подвижного стола был установлен чугунный. Сохранились все ключевые характеристики: диаметр пильного диска 400мм, подрезкой узел от отдельного двигателя 0,55кВт, высота пропила 120 мм. Мощность основного двигателя позволяет с легкостью кроить брусья и доски из массива древесины. Получился крепкий и качественный станок для работы с самыми разными типами материалов.

выберите станок в боковом меню

Форматно-раскроечные станки.

Для работы с плитными и листовыми материалами круглопильного станка с одним пильным диском уже не достаточно. Необходимо использование дополнительной "подрезной" пилы, которая прорезает слой облицовочного материала и минимизирует сколы. Обычный круглопильный станок имеет небольшой рабочий стол, тогда как для обработки плит желательно, чтобы они полностью опирались на поверхность стола. Станки, оснащенные всем необходимым для раскроя листовых материалов называются форматно раскроечными станками. Длина подвижного стола форматно раскроечных станков находится в пределах от 1500 до 3600 мм. Наличие подрезного узла с зависимым приводом или отдельным двигателем, является обязательным для любого форматно раскроечного станка. Подвижные столы форматно раскроечных станков перемещаются на шариках или роликах, обеспечивая плавность и точность хода, относительно пильного диска.

Рассмотрим подробнее каждую из моделейформатно-раскроечных станков PK 320 A это новинка, которая приходит на смену станкам PK 300A и PF 300L. Изменения в конструкции коснулись множества узлов и деталей. Ширина подвижного стола увеличилась с 285 до 360мм. Полностью был переработан пильный блок форматно-раскроечного станка, наклон блока теперь, осуществляется по чугунному сектору. Подрезкой узел с отдельным двигателем 0,55кВт включен в базовую конфигурацию.

Модель станка PF 300L - усиленная и улучшенная версия станка PK 300A. Разница в весе составляет около 170 кг, при этом все элементы форматно-раскроечного станка сделаны с повышенным запасом прочности. Пильный блок массивнее и и мощнее. По запросу можно установить двигатель 5,5кВт. Станок может работать 8-10 часов в день.
Серия COMPACT компании Griggio была выведена на рынок как экономически выгодные решения в разных классах оборудования. Форматно-раскроечный станок C 45, как раз и является таким станком в классе станков среднего веса, способных работать 12-16 часов в день. Все характеристики станка сходны со старшей моделью UNICA 400.
Форматно-обрезной станок UNICA 400 это настоящая рабочая лошадь, обладающая всеми необходимыми и достаточными характеристиками для работы в две смены. Пильный блок с отдельным приводом на подрезную пилу и внешней регулировкой удобен в работе. Множество дополнительных принадлежностей, таких как второй подвижный стол, пневматический прижим пакета заготовок, несколько версий программаторов, позволяют сформировать нужную конфигурацию форматно-раскроечного станка.
И наконец, гордость компании Griggio, форматно-раскроечный станок UNICA 500. Станок, действительно, уникален. Конструкция алюминиевого подвижного стола на роликах превосходит даже конструкцию столов Altendorf. Большинство узлов и элементов моторизованы и управляются с центральной панели, оснащенной программаторами одной или трех осей. Форматно-раскроечный станок может быть укомплектован специальным подрезным узлом для раскроя столешниц, облицованных методом softforming (софтформинг) или postforming (постформинг).

выберите станок в боковом меню

Вертикальный форматно раскроечный станок по своим функциям анлогичен форматно раскроечному станку с подвижным столом, с той разницей, что рабочий стол располагается вертикально. В такой компоновке есть свои преимущества: вертикальный форматно раскроечный станок занимает меньше места, а также, позволяет работать с тонкими и гибкими листами, которые на традиционном форматно-раскроечном станке не получилось бы разрезать ровно из-за прогиба. К тому же, работа с тонкими листовыми материалами с отстрыми кромками может быть опасна и для оператора, именно поэтому, лист должен надежно лежать на поверхности рабочего стола вертикального форматно раскроечного станка. Еще одним из направлений применения вертикальных форматно раскроечных станков является раскрой композитных материалов. В этом случае, вместо пильного диска используется специальная фреза, а материал прорезается только наполовину, чтобы обеспечить точный изгиб в заданном направлении.

Вертикальный форматно-раскроечный станок SVP 133. Модель начального уровня, обладает всеми необходимыми характеристиками. Ручное перемещение всех узлов и пильного блока. Дополнительные принадлежности облегчают работу со станком и сокращают время перестройки.
Станок SVP 145/45 отличается от базовой модели возможностью наклона пильного узла на 45 градусов. Автоматическое (пневматическое) смещение рамы помогает оператору избежать сколов и царапин при загрузке заготовок. Пневматический наклон пильного блока и возврат в положение 90град. Вакуумная фиксация заготовок на поверхности рабочего стола.
Вертикальный форматно-раскроечный станок модель SVP 980M, - наиболее технически сложный и продвинутый из линейки. Подрезной узел станка оснащен регулируемой пилой и пневматическим включением/исключением из работы. Электронные цифровые индикаторы по вертикали и горизонтали облегчают настройку форматно-раскроечного станка оператором. Все узлы станка перемещаются по высокоточным призматическим направляющим с линейными подшипниками. ПЛК управляет всеми функциями вертикального форматно-раскроечного станка. Дополнительно, на станке может быть установлена аспирационная система с каналом для удаления стружки.

Производственные возможности форматно раскроечных станков ограничены и не позволяют достичь серьезных объемов производства, в этом случае можно обратить внимание на Раскроечный центр с ЧПУ. Применение раскроечного центра уже оправдано в случае, когда сменный объем переработанного материала достигает 5м3. Любой из раскроечных центров представляет собой балку с направляющими по которым скользит пильная каретка. Длина реза раскроечного центра начинается от 3800 мм. Материал распиливается пакетами из нескольких листов, что обеспечивает высокую производительность. После продольного раскроя, полосы выкладываются на рабочие столы раскроечного центра, разворачиваются и распиливаются поперек. Более производительные модели раскроечных центров имеют угловую компоновку, позволяющую выполнить последовательный раскрой вдоль и поперек, минимизируя участие оператора. Дальнейшее увеличение производительности раскроечных центров достигается увеличением диаметра пил, установки верхней и нижней пил, а также, увеличением количества межстаночной механизации. Частным случаем раскроечного центра является лучевая пила, аналогичная по компоновке, но используемая для чистового раскроя массива древесины. Вместо полноценного компьютера, используемого в раскроечных центрах, в лучевых пилах используется ПЛК. Его возможностей вполне достаточно.

Раскроечные центры SMART SIGMA Y3000 ICON2
Тип центра односторон. односторон. односторон. угловой
Загрузка фронт. фронт. Задняя Задняя
Длина реза, мм 3800 3800 4500 4400/ 1500
Диаметр основной пилы, мм 330 380 400 380
Высота пропила, мм 80 105 100 100
Мощность основного двигатель, кВт 7,5 11 7,5 11
Диаметр подрезной пилы, мм 180 200 215 200
Мощность подрезного двигателя, кВт 1,5 1,5 2,2 1,5
Скорость перемещения пильного узла, м/мин 5…80 6…60 1…170 1…100

Скорость подачи толкателя, м/мин
1…25 1…54 1…90 1…80


Традиционные круглопильные станки или циркулярные станки используются для смешанного раскроя древесины. Однако при больших объемах обработки необходимы специальные решения, - многопильные станки и торцовочные станки. Многопильные станки имеют несколько пил, установленных на одном валу, что позволяет разделить заготовку сразу на несколько реек за один проход. Многопильные станки могут быть оснащены автоматической системой регулировки расстояния между пилами. По высоте пропила различают одновальные и двухвальные многопильные станки. Только топовые модели многопильных станков могут оптимизировать раскрой, определяя наличие дефектов и сучков и подбирая расстояние между пилами. Для поперечного раскроя заготовок используют торцовочные станки различных типов. В зависимости от направления и метода перемещения пилы различают маятниковые, радиально-плечевые, усовочные торцовочные станки. Многопильные станки и торцовочные станки являются ключевыми единицами на любом столярном производстве.

Многопильные модели R 12 R 16 R 20 M 14-2 M 14-6 MLS 160P
Максимальная высота пропила, мм 75 75 135 120 145 42…62
Максимальный диаметр пилы, мм 355 355 510 360 410 280
Количество пил, шт 1 1 1 5 5 5…15
Мощность электродвигателя пилы, кВт 7,5 7,5 11,25 30 37,5 22…55
Мощность электродвигателя подачи, кВт 1,12 1,12 1,5 1,5 2,2 3
Скорость подачи (с вариатором), м/мин 11-32 11-32 13-50 6,7-35 6,7-35 3-45
Расстояние от пилы до вертикальной стойки суппорта-держателя, мм
/ Ширина гусеницы
460 460 660 / 300

/ 300

1600
Габаритные размеры, мм 1690 x 1560 x 1520 2060 x 1640 x 1580 2240 x 1670 x 1650 1850 х
1580 х
1600
1850 х 1700 х 1700 2500 х
1900 x
1900
Масса, кг 1200 1500 2000 1830 2000 2100


Торцовочные станки, для черновой, чистовой обработки, зарезки заготовок «на ус», концеравнительные станки –
гамма велика и применяется для самых разных задач.

Торцовочные станки TR 2A T53/370 V235 RAPID 3000 GR640
Мощность двигателя, кВт 2,2 х 2 3,0 3,0 2,2 х 2 3,0
Диаметр пилы, мм 300 370 300 300 350

Скорость вращения пил, об/мин
3000 3000 3000 3000 2800
Сечение заготовки, мм 90 х 80
170х100 185х110 90х80 630х20

Длина заготовки мин/макс, мм
280/2800 80/- - 170/3100 -
Габариты, м 3,675 х
1,3 х
1,5
0,79 х
0,79 х
0,77
1,6 х 0,88 х 1,7 5,0 х
2,0 х
1,5
1,4 х
0,85 х
0,53
Вес станка, кг 600 110 350 2500 180

Круглопильный станок с подвижной кареткой MJ243C - Круглопилые станки

Круглопильный станок с подвижной кареткой MJ243C

Станок круглопильный c подвижной кареткой и углом наклона пильного узла предназначен для продольного, поперечного и раскроя под углом древесины и древесных плитных материалов. Угол наклона пилы с 0 до 45 градусов.

Станок круглопильный c подвижной кареткой и углом наклона пильного узла предназначен для продольного, поперечного и раскроя под углом древесины и древесных плитных материалов. Угол наклона пилы с 0 до 45 градусов.

Основные технические характеристики

MJ 243 C

Скорость вращения шпинделя, об/мин

3400

Максимальная толщина заготовки, мм

75

Угол наклона пилы, град

0-45

Размеры пилы, мм

Ø300хØ30х3,2

Мощность двигателя, кВт

3

Габаритные размеры, мм

1680х1390х900

Вес, кг

440

Наши Контакты:

+38 044 200 12 54
+38 044 501 10 72
+38 067 441 06 69
+38 067 442 19 56

e-mail: [email protected] com.ua
03148 г. Киев ул. Героев Космоса, 4, офис 801

Круглопильный станок (циркулярная пила) по дереву

Циркулярные пилы по дереву.

Среди инструментов, применяемых в домашнем хозяйстве, строительстве и деревообработке, особое место занимают циркулярные или дисковые пилы по дереву . Область применения циркулярных пил предписывает действие.

Техническое описание:

  • Мощность двигателя. Чем мощнее силовой агрегат циркулярной пилы по дереву, тем легче ему противостоять перегрузкам при распиловке твердых пород древесины и стабильно удерживать обороты режущего диска.
  • Скорость вращения пильного диска - очень важный параметр. От него зависит скорость и качество реза, что особенно важно, например, при раскрое листовых материалов для изготовления корпусной мебели.
  • Глубина реза заготовки - этот параметр напрямую зависит от диаметра пильного диска и требует мощности двигателя. Определенные виды распиловочных работ требуют большей глубины реза (пакетная резка или заготовка из дерева большой толщины) в таких ситуациях промышленные круглопильные (циркулярные) станки по дереву.
  • Тип привода. В ручных и мобильных циркулярных пилах по дереву используется прямой привод, это несколько ограничивает возможности инструмента и требует осторожности при распиловке, чтобы пильный диск не зажало в древесине. В стационарных циркулярных пилах по дереву применяются редукторы (зубчатая передача), а в некоторых станках используется клиноременная передача. Такой вид привода при своей простоте имеет важное преимущество - при повышенных нагрузках или распиловке вязких материалов, если заклинивает пильный диск, ремень проскальзывает и снимает нагрузку с двигателя, тем самым предотвращает аварийный выход из строя.
  • Способ подачи материала. Немаловажный параметр, который должен быть при показе распиловочных работ. Например, в маятниковых циркулярных пилах по дереву реализовано два способа распила заготовок: в первом варианте деталь жестко фиксируется на рабочем столе, а пильный диск погружается в деталь; во втором варианте наоборот пильный диск имеет неподвижное крепление, а деталь подается при помощи подвижного рабочего стола.
  • Безопасность - параметр, невозможно оставить без внимания.Производители циркулярных пил по дереву применяют массу конструктивных средств повышения безопасности своих агрегатов (защитный кожух пильного диска, жестко фиксируемые направляющие, быстрая остановка пильного диска после выключения). Это зависит от класса циркулярной пилы по дереву и влияет на стоимость.

Круглопильные станки по дереву

В данной статье поговорим о применении и главных параметрах круглопильных станков, которые ранее называли стационарными циркулярными станками.

Разновидности

Круглопильные станки по дереву являются довольно крупногабаритными распиловочными агрегатами. Такие устройства имеют соответствующие показатели деятельности и мощности. Их чаще всего используют на средних и крупных предприятиях для реализации мероприятий. А в домашней мастерской или в небольшом производственном цеху подобное устройство станет основным деревообрабатывающим станком. Достаточно высокая скорость вращения пильного вала такой мощный мощный силовой агрегат. Таким образом, владелец получает возможность осуществлять порезку даже твердого материала, избегая перегруза.

Настольный круглопильный станок, аналогично многим деревообрабатывающим станкам для домашнего использования можно монтировать на верстак, а при надобности снять его и поставить в другом месте. Чаще всего вес таких машин составляет до 25 килограмм, что говорит о его мобильности. Существуют стационарные образцы, вес которых намного больше. Они не предназначены для демонтажа и переноски.

В обоих вариантах присутствует бытовое и профессиональное оборудование. Профессиональные станки отличаются от бытовых:

  • более высокой стоимостью
  • более высоким качеством конечного продукта
  • более существенным рабочим ресурсом
  • некоторыми дополнительными дополнительными.

Также можно приобрести и многопильный круглопильный станок. Их чаще всего применяют тогда, когда нужно осуществить продольную распиловку дисковыми пилами 2-х кантных и 3-х кантных брусьев для получения обрезных досок и 4-х кантного бруса. На подобных устройств можно делать заготовки различных габаритов, заблаговременно выставить положение пил. Основное преимущество многопильных круглопильных станков заключается в очень высокой точности пропила. Добиться этого изготовилось усиление прочности таких машин.

Для реализации раскроя пиломатериалов используют круглопильные станки, которые в зависимости от выполняемых функций бывают:

  • для поперечного распила. К таким видам машин относят торцовочные устройства - педальные, с прямолинейным движением суппорта и автоподачей, и круглопильные маятниковые станки.Самыми популярными являются торцовочные станки с прямолинейным движением суппорта типа ЦП и ЦПА, а из маятниковых - ЦМЭ-2 и ЦМЭ-3
  • для продольного распила.

Универсальный круглопильный станок может выполнять следующие функции:

  • создать обрезную доску
  • создать тарную доску, брусковые заготовки при помощи продольной распиловки
  • обрезать «в размер» или «в угол» плитные материалы
  • раскраивать в продольном направлении листовой материал на заготовки заданной мастером ширины
  • выполнять поперечный раскрой
  • раскраивать по разметке под определенным углом по отношению к кромке материала, созданного в форме листового или плитного материала.

Циркулярный станок состоит из:

  • станины
  • пильного вала
  • силового агрегата
  • режущего инструмента (диска)
  • приводов пильного вала.

Назначение

Круглопильные станки по дереву - это машины, которые применяются для поперечного и продольного пиления дерева. Кроме этого, возможно осуществление косого распила. Если оснастить такой станок специальными дисками, то можно будет работать не только с древесиной, но и с пластиком, алюминиевым профилем и прочими материалами.

Такие машины наилучшим образом подходят для обрезки досок до требуемых размеров, выведения кромок под углом 90º друг к другу, а также снятия фасок под разными углами и формированием почти всех видов соединений материалов.

Характеристики круглопильных станков

Главные технические параметры, на которые стоит обратить внимание в процессе покупки круглопильного деревообрабатывающего станка:

  • уровень мощности
  • глубину пропила
  • количество оборотов вращения шпинделя
  • габариты рабочего места
  • материал, из которого создана станина. Это может быть сталь, чугун, штампованный лист
  • угол наклона пилы, (90º, 45º)
  • показатели напряжения (220 В, 380 В).

Чем выше уровень мощности тем больший объем работы можно выполнить на круглопильном станке. Кроме этого, данный параметр дает возможность не уменьшать обороты в процессе пиления, ставить диски большего габарита, если это позволено конструкцией оборудования. Также растет и рабочий ресурс материала.

Глубина пропила оказывает влияние на размер заготовки и пиление под углом.

Чем больше количество оборотов вращения шпинделя, тем выше качество и скорость пропила оборудования.

От габаритов зависит и габариты рабочего обрабатываемой заготовки.

Довольно существенной характеристикой круглопильных станков можно назвать и материал, из которого изготовлена ​​станина для станка. Мощные профессиональные варианты имеют закрытую стальную столешницу, которая улучшает сбор пыли и уменьшает шум от пильного полотна и электромотора. На более легких моделях присутствуют литые чугунные станины.Утяжеленные варианты уменьшают вибрации и сохраняют настройки точными более долгое время, в сравнении с аналогичными машинами, имеющими соответствующие стальные крылья.

Электромоторы, имеющие более 2 л.с., чаще всего имеют три фазы питания 380 В. Станкам, имеющим более низкую мощность, необходимо однофазное питание 220 В. Прежде чем купить станок, вспомните, какое количество фаз у вас есть в месте подключения этого оборудования.

Достоинства и недостатки

Из основного преимущества стоит:

  • довольно простое исполнение оборудования
  • удобство эксплуатации
  • высокий уровень надежности при работе в зимний период
  • в круглопильном станке возможна длительная эксплуатация нескольких пил, для обслуживания не нужно дорогое заточное оборудование
  • высокий уровень производительности.

Из главных недостатков специалисты выделяют:

  • много отходов, дополнительная ширина пропила между дисковыми пилами достигает 6-7 мм
  • не совсем чистый пропил, получающийся заказ вибрации диска
  • заточку может осуществлять только обученный специалист.

Советы по выбору

Перечислим несколько самых важных советов по выбору круглопильного станка, которые дают специалисты:

  • прежде всего, обратите внимание на уровень мощности.Инструмент, имеющаяся мощность работает быстрее и справляется даже с очень твердыми материалами. Чем выше уровень мощности, тем большего диаметра можно установить диск
  • на двигателе пилы присутствуют щетки. Во время выбора станка спросите, оснащен ли инструмент функцией автоматического выключения щеток. Такая функция поможет вам не пропустить их чрезмерного износа, который может стать причиной повреждений двигателя
  • дисковая пила способна функционировать и под углом при условии использования опорной плиты со штифтами.Максимальный уровень наклона пилы больше части модели составляет 45 градусов. Но существуют и модели, работающие под 60 градусов. Чаще всего пила отклоняется вправо. Кроме угла, существует выбор регулировки и глубины распила
  • очень удобной функция переключения числа оборотов. Такая калибровка помогает осуществить более осторожный и качественный распил ДСП по заданным габаритам. А защита блокировкой от случайного пуска и присутствие защитного кожуха - залог безопасности мастера
  • комфортная работа дисковой пилы зависит от габаритов диска.Форма, размеры и материал, из которых сделаны зубья на дисках, соответствуют за скорость и качество распиловки. Более чистый среди получается при распиле более тонкими зубьями. Однако, скорость распила при этом снижается. Профессиональные мастера могут подобрать диск таким образом, чтобы добиться идеального баланса скорости и качества работы
  • проверьте, не скользкий ли материал, из которого созданы ручки. Колпак пильного диска и опорная плита. Присутствие особого патрубка дает возможность подключать к пиле пылесос и осуществлять работу с максимальной аккуратностью.Ряд моделей имеют особый отсек для опилок.

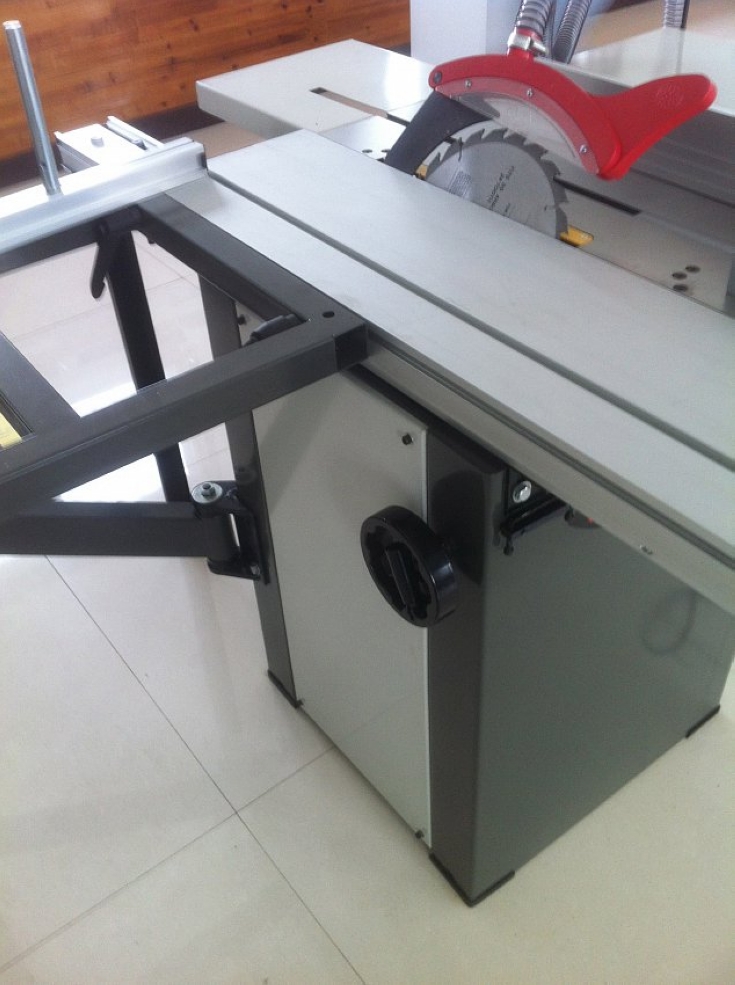

Круглопильный станок с кареткой

Такое устройство предназначено для продольного и поперечного раскроя досок, брусков, древесного, плитного и листового материала. Также возможен раскрой под углом.

К основным особенностям такого станка можно отнести:

  • можно установить минимальный пропил от 0 мм для раскроя ламината, прорезки пазов, выбор четвертей
  • вместо пилы можно установить пазовые фрезы для создания фальцовки
  • стол, выполненный из стали, усилен профильными трубами.Даже при малом весе он отличается высокой жесткостью, потому что шлифованная сталь обладает способвое меньшим сопротивлением трению, дополнительном улучшается работа станка с автоподатчиком
  • рабочий узел состоит из чугунного корпуса на чугунном кронштейне
  • габариты машины дают возможность применять станок на строительной площадке и даже перемещать через дверные проемы
  • при желании клиента габариты стола можно увеличить, можно поставить большую каретку с телескопической ногой, а также изготовить металлобетонную станину.

Для того, чтобы точно распилить заготовку поперечного волокна и под углом, необходима торцовочная каретка с увеличенным ходом. Габариты каретки дают возможность монтировать и торцевать длинномерные заготовки. Каретка оснащена направляющей линейкой.

Круглопильный торцовочный станок

Торцовочный станок для реализации поперечного распила древесины. Самым популярным является круглопильный торцовочный станок, производится с верхним или нижним расположением пилы.

На сегодняшний день обработка заготовок на торцовочных станках - один из обязательных этапов создания любых деревянных изделий.

Согласно типу размещения и движения пильного узла торцовочные станки делят на такие виды:

  • станки маятникового типа. Такие устройства наиболее бюджетные, однако и наиболее травмоопасные в использовании. Помимо этого, максимальные габариты отпиливаемой заготовки ограничены в самой высокой точке применяемого диска
  • консольные торцовки.Такие устройства работают по принципу прямолинейного надвигания пильного узла на заготовку. Чаще всего эти станки обладают поворотной консоли относительно продольно расположенной заготовки, то есть торцевания под разными углами. Плюсом консольной торцовки можно назвать возможность торцевания заготовки большой ширины. Длину пропила определяет длину консоли
  • торцовочные станки с нижним размещением пилы. Такие станки безопасны, поскольку в процессе рабочего цикла руки расположены на органах управления вне зоны пила.

Очень востребованы сегодня торцовочные станки с круглыми пилами. Включение оборудования осуществляется нажатием на рычаг. Современные торцовочные устройства удобны и безопасны в работе, потому что все механические системы находятся в защитном кожухе.

Техническая характеристика круглопильных станков для поперечной распиловки пиломатериалов
Показатели Торцовочные станки
педальный ЦБК-4 с параллельным перемещением пилы
маятниковый ЦМЭ-2 ЦПА-2
Диаметр пильного диска в мм. 710 500 400
Число оборотов пилы в минуту 1540 2900 2950
Скорость резания в м / сек 56 76 62
Вид подачи пилы Гидравлический Ручной Гидравлический
То же, пиломатериала ручной
Толщина распиливаемого материала в мм 150 100 100
Ширина распиливаемого материала в мм 350 400 500
Мощность электродвигателя пилы в квт 7 3,2 4
Мощность электродвигателя гидропривода в квт 2,8 1,7
Габариты станка в мм
длина 1350 1800 2500
ширина 1085 625 685
высота 800 1820 1420
Вес станка в кг 400 360 660

Львов, Ивано-Франковск, Тернополь, Луцк, Ровно, Черновцы. Промстанок

  • 5 900,00 $

    Однопильный станок MJ 153E

    5 900,00 $

    Технические характеристики MJ - 153Е

    Минимальная длина распиливаемого материала, мм 330
    Максимальная толщина распиливаемого материала, мм 85
    Диаметр пилы, мм 250-305
    Скорость подачи, м / мин 10-16
    Мощность электродвигателя пилы, кВт 7,5
    Мощность электродвигателя подачи, кВт 0,75
    Габариты, мм 1700х980х1390
    Масса, кг 980
  • 2800. 00 $

    Круглопильный станок MJ 243C

    2 800,00 $

    Технические характеристики:

    Скорость оборота пилы, об / мин 3400
    Макс. толщина пропила, мм 75
    Угол наклона пилы, град 0-45
    Размер пилы, мм 300 × 3,2 × 30
    Установленная мощность, кВт 3
    Габариты, мм. 1680 × 1390 × 900
    Вес, кг 440
  • 2325,00 $

    Круглопильный станок TS315F-1500

    2325,00 $

    Технические характеристики:

    Макс. диаметр основной пилы: 315 мм
    Диаметр отверстия основной пилы: 30 мм
    Скорость вращения основной пилы: 4250 об / мин
    Макс. высота реза (при 90 ° / 45 °): 100/75 мм
    Наклон пилы: 0 ° - 45 °
    Длина реза: 1370 мм
    Ширина реза до параллельного упора: 940 мм
    Высота от земли до стола: 870 мм
    Размеры рабочего стола: 760 × 350 мм
    Размеры форматной каретки: 1500 × 238 мм
    Мощность мотора S1 / S6 (100%): 3,0 / 4,2 кВт
    Напряжение: 220/380 В
    Диаметр присоединения аспирации: 100 мм
    Вес нетто: 243 кг
    Габариты (рабочие): 1540 * 2400 * 1300 мм
    Габариты (упаковка): 1000 * 950 * 1000 мм; 1600 * 500 * 160 мм
  • 1,930. 00 $

    Круглопильный Станок TS 250 FL

    1 930,00 $

    Технические характеристики:

    Макс. диаметр пилы: 250 мм
    Скорость вращения: 4000 об / хв
    Угол наклона пилы: 0 ° / 45 °
    Макс. высота реза (90 ° / 45 °): 80/59 мм
    Размеры стола: 800 × (350 + 270) мм
    Высота от земли до стола: 850 мм
    Расстояние от пилы до параллельного упора: 600 мм
    Длина реза: 1260 мм
    Высота стола: 850 мм
    Размеры каретки: 1320 * 238 мм
    Мощность двигателя: 1,5 / 2,0 кВт
    Напряжение: 220/380 В
    Диаметр присоединения аспирации: 100 мм
    Вес нетто: 153 кг
    Габариты (упаковка): 870 * 625 * 570 мм
    Габариты (упаковка): 1380 * 380 * 140 мм
    Габариты (упаковка): 890 * 520 * 150 мм

Круглопильный станок это инструмент, имеющий высокую производительность. Это циркулярка, которая используется для продольной и поперечной работы. Интернет-магазин Промстанок предлагает купить циркулярку по доступной цене с гарантией качества. Купить круглопильный станок через онлайн-каталог легко!

Выбираем круглопильный станок | Журнал WOOD-Мастер

Предлагаем выбрать циркулярную пилу, наиболее подходящую для вашей мастерской и вашего стиля работы.

Спросите у сотни столяров, какой из станков приобрести первым, и большинством из них посоветуют стационарную циркулярную пилу.И тому есть несколько причин. Она идеальна для обрезания досок необходимого размера, выведения кромок под прямым углом друг к другу, снятия фасок под разными углами и выполнения почти всех типов соединения.

Редактор раздела «Инструменты» Боб Хантер (журнал "WOOD") анализирует несколько стационарных циркулярных пил и дает рекомендации по их приобретению.

Собираетесь ли вы впервые приобрести стационарную циркулярную пилу или же модернизировать вашу «старушку», вначале ограничьте область поиска. Предлагаю обратить внимание на стационарные циркулярные пилы четырех типов: стационарные с закрытой станиной, облегченные стационарные, гибридные, настольные / переносные. Любая из этих пил, было настроенной, позволяет делать аккуратные пропилы, но дополнительные приспособления увеличивают как область применения, так и стоимость.

Восемь ключевые факторы, которые следует принимать во внимание при покупке стационарной циркулярной пилы

  • Мощность. Если вы регулярно распиливаете доски из твердых пород древесины толщиной более 18 мм, покупайте пилу мощностью не менее 1,5 л.с. (Может потребоваться мощность до 3 л.с. для пиления без снижения оборотов.) Асинхронные электромоторы с принудительным охлаждением вентилятором меньше нагреваются и работают тише, чем электромоторы, обычно использовавшиеся на настольных / переносных пилах.
  • Электропитание. Электромоторы мощностью 2 л.с. и более обычно требуют трехфазного питания 380 В. Изучите возможности электропроводки вашей мастерской, прежде чем покупать пилу или делать трехфазный ввод на 380 В. Учитывайте и мощность оборудования, которое будет работать одновременно с пилой, чтобы не перегрузить электросеть.
  • Цена. Станок может стоит от 150 $ (настольный вариант) до $ 3000 за стационарный станок профессионального уровня. В среде столяров в ходу присловье которое гласит: «Покупай все инструменты, которые можешь себе позволить ».

Расклинивающий нож предотвращает отдачу

Расклинивающий нож присоединяют позади пильного полотна, поднимают и опускают вместе с ним. Это устройство удерживает две плоскости распила на некотором расстоянии друг от друга и таким образом предотвращает отдачу.

  • Размер обрабатываемых деталей. Все стационарные циркулярные пилы могут использовать пильное полотно, по меньшей мере, 250 мм в диаметре, а разница в размере столешниц может составлять 30-120 см, что немаловажно, если вы собираетесь регулярно работать с листовыми материалы.
  • Безопасность. В некоторых пилах обеспечены лучшие меры безопасности (расклинивающий нож для предотвращения отдачи, механизм экстренной остановки пильного полотна), чем в других, но зачастую они и стоят дороже. Например, расклинивающий нож не дает доскам прилегать к задней части пильного полотна, таким образом предотвращая отдачу. На сегодняшний день таким приспособлением несколько станков, а в скором времени много больше будут иметь электрические ножи, поскольку производители приводят свою продукцию в соответствие с новыми требованиями безопасности.Механизм экстренной остановки пильного полотна, имеющийся только в продукции от SawStop, практически мгновенно останавливает пильное полотно в случае прикосновения к кистью руки или пальцем. Это значит, что может быть только небольшой порез, а не ампутация.
  • Габаритные размеры. Если вы работаете в маленьком гараже или подвале, то мастерская может не вместить станок с направляющими длиной 2 м. Вместо нее присмотритесь к более компактным моделям с размером столешницы не более 75 см.В добавление к габаритным размерам потребуется пространство для подачи и принятия больших заготовок впереди и позади станка, поэтому не приобретайте слишком большой станок, который займет место, необходимое для другой работы.
  • Пылеудаление. При пилении древесины бывает много пыли, но не все станки имеют возможность ее отвода. Стационарные станки с закрытой станиной и патрубком для отвода пыли признаны самыми эффективными в удалении пыли, в то время как многие облегченные и настольные / переносные станки не могут помешать пыли свободно летать.
  • Доступность и обслуживание. Дилеры, торгующие через Интернет, предоставляют доставить инструмент прямо в вашу мастерскую, но найдется ли у них запасная часть, если случится поломка? Предпочтительнее купить станок у местного дилера, если вы не имеете возможности произвести ремонт самостоятельно.

Мощная подвеска увеличивает износостойкость и точность, а также поглощает вибрацию.

Как и автолюбители, мечтающие о роскошных автомобилейх или скоростных спортивных болидах, столяры мечтают о стационарных циркулярных пилах с износостойкими деталями и электромотором мощностью 3 л.с., которые режут дерево, как нож масло, и в то же время очень точно при правильной настройке. Такие пилы имеют закрытую стальную станину, позволяющую улучшать сбор пыли и уменьшать шум от пильного полотна и электромотора. Однако не все станки с закрытой станиной к этой связи группе. Новый станок профессионального уровня стоит от 1000 $.

Типичный станок с электромотор мощностью 3 л.с. весит 225 кг и более из-за большого двигателя и чугунных литых деталей.(Профессиональные модели бывают оснащены двигателями мощностью 5; 7,5 или 10 л.с. и могут пилить полотнами диаметром 300 или 350 мм.) Двигатель, установленный под пильным полотном внутри станины, приводит его в движение с помощью двух или трех V-образных ремней одного или широкого, плоского, с насечкой.

Чтобы справиться с таким мощностью, все внутренние детали станка изготавливают из чугуна методом литья (станина, подвеска, детали передаточного механизма.) Массивная подвеска прикреплена к корпусу, а не к литой столешнице, как в других типах пил. Это дает преимущество, поскольку настройка параллельности столешницы относительно плоскости пильного полотна (необходимое условие аккуратного распила) требует ослабления только трех из четырех болтов крепления подвески к корпусу для поворота столешницы.

Пилы с закрытой станиной обычно устанавливающие направляющие для параллельного упора, которые дают возможность пилить заготовки шириной 1250-1350 мм, что удобно для работы с листами размерами 1,2 × 2,4 м.Вам не нужно так много? Вы можете оснастить пилу направляющими, позволяющими работать с заготовками шириной до 750 мм, что удобнее, если мастерская небольшая. Большинство пил с закрытой станиной системы параллельных упоров с массивными направляющими.

Преимущества

  • Мощный двигатель позволяет не снижать обороты при пилении
  • Подвеска прикреплена к корпусу, что обеспечивает простую и надежную настройку столешницы
  • Массивные упоры и направляющие
  • Возможность распила широких заготовок
  • Улучшенное пылеудаление благодаря закрытой станине
  • Большие и удобные ручки настройки
  • Низкий уровень шума пильного полотна и двигателя
  • Обычно большой выключатель, расположенный в легкодоступном месте
  • Некоторые модели имеют мобильные встроенные или отдельные основания

Минусы

  • Цена начинается с $ 1000
  • Требуется подвод трехфазного 380 напряжения В
  • Тяжелые, поэтому мобильность ограничена
  • Занимают большую площадь с Район. направляющие параллельного упора

Облегченные циркулярные пилы не только для подрядчиков

Облегченные циркулярные стационарные пилы «для подрядных работ» получили свое на десятилетия. назад, когда при постройке дома подрядчики использовали их на строительных площадках.Сегодня вы вряд ли там увидите подобные инструменты. Их заменили настольные / переносные пилы.

Облегченные пилы имеют литые чугунные столешницы, и у них сегодня есть литые чугунные крылья. Утяжеленная конструкция снижает вибрацию и поддерживает настройку точными дольше, чем аналогичная со штампованными стальными крыльями. Однако подвеска у облегчением пил значительно меньше, чем у пил с закрытой станиной, и крепится к столешнице. Это делает настройку более сложную, поскольку нужно проникнуть внутрь корпуса, чтобы ослабить регулировочные болты, и перемещать вал в сборе, а не столешницу.

Эти пилы имеют двигатель мощностью 1,5-2 л.с., работающий под напряжением 220 В. Он вынесен за пределы корпуса и приводит в движение пильное полотно через один ремень. Двигатель увеличивает размер пилы на 375-500 мм и выступает за пределы корпуса, что ограничивает применение приемных козел или столов и не позволяет придвигать станок вплотную к стен.

Такие пилы дают возможность работать с заготовками шириной 750-900 мм (до 1250 мм на некоторых моделях), у них меньше ручки и значительно меньшая масса (90-160 кг).Но они вибрируют чем пилы с закрытой станиной, имеют вероятность сильнее проскальзывания приводного ремня (поскольку натяжение приводного ремня обеспечивается только массой двигателя) и больше шума. Многие модели снабжены пылесборным колпаком, подключенным к пылесосу, а некоторые даже снабжены пластиковым пылесборным кожухом для удержания пыли.

И хотя из-за всего перечисленного эти пилы имеют меньший ресурс, чем у пилы с закрытой станиной, тем не менее их удается точно настроить.Однако уменьшенная мощность предполагает более низкую скорость распила и более тонкие пильные полотна. Пиление толстых и твердый заготовок может вызвать трудности или вообще оказывается невозможным.

В стандартной комплектации стоимость облегченных стационарных циркулярных пил от $ 400 до $ 800 с дополнительными приспособлениями. Люксовые модели стоят дороже гибридных стационарных циркулярных пил и даже приближаются по цене к недорогим пилам с закрытой станиной.Так что сравнивайте, прежде чем купить.

Плюсы

  • Цена 400-800 $
  • Максимальный размер обрабатываемых заготовок такой же, как у некоторых пил с закрытой станиной
  • На некоторых моделях установлены пылесборный колпак и кожух
  • Меньшая масса, чем у пил с закрытой станиной
  • Точный распил при верной настройке
  • Некоторые модели мобильной платформы

Минусы

  • Из-за ограниченной мощности разработки сложности в работе с твердым толстым инструментом
  • Подвеска крепится к столешнице, а не к станине, что делает настройку сложнее и менее долговечной
  • Открытая станина уменьшает эффективность пылеудаления и делает конструкцию более шумной
  • Двигатель выступает за пределы корпуса, увеличивая габаритные размеры

Гибридные модели пил соединили требования маленьких мастерских (напряжение 220 В, небольшая масса) с преимущества пил с закрытой станиной (литые чугунные внутренности, закрытый корпус для лучшего сбора пыли и снижения уровня шума) в умеренном ценовом диапазон. Разные модели имеют различные возможности. Например, у некоторых моделей есть подвеска из закаленной стали, как на облегченных пилах, у других - хотя и имеется литая чугунная подвеска, но размер ее меньше, чем у пил с закрытой станиной.

Чтобы закрыть станину, производитель устанавливает двигатель под механизмом привода, как в больших пилах, но двигатели мощностью 1,5-2 л.с. обладают меньшей силой. Как и в облегчение пилах, у распространенных моделей подвеска крепится к столешнице, а не к станине, настройку расположения столешницы к пильному полотну даже более сложного (из-за закрытого) и немного добавляя вибрации.

Обычно гибридные модели могут работать с деталями шириной до 750 мм, но их можно модифицировать для работы с заготовками шириной до 1350 мм. Параллельные упоры обычно бывают такими же надежными, как и у моделей с закрытой станиной.

Плюсы:

  • Цена 700-1100 $
  • У некоторых моделей обрабатываемой заготовки может достигать 1350 мм (с поставляющими параллельного упора)
  • Закрытый корпус улучшает сбор пыли и уменьшает уровень шума
  • Бóльшая масса, чем у облегченных пил
  • Двигатель работает от напряжения 220 В
  • В некоторых моделях подвеска крепится к станине

Минусы

  • В большинстве моделей подвеска крепится к столешнице, настройке настройку столешница / пильное полотно более сложной
  • Мощность двигателя аналогична таковым у облегченных пил (1,5-2 л. с.)

Настольные пилы: хорошее решение для маленьких мастерских

Необязательно быть подрядчиком или заниматься подгонкой паркета, чтобы полюбить эти портативные настольные циркулярные пилы. Несмотря на маленькие размер и массу, ими можно пилить твердую древесину, если снизить скорость подачи и стаете использовать тонкое пильное полотно, хотя некоторым с трудом удается распил заготовки из древесины твердых пород пород толщиной 50 мм.

Настольные пилы системы двигателями, которые питаются от сети с напряжением 220 В и имеют достаточную мощность, но они шумны и как правило, сильнее вибрируют, отчасти из-за прямого привода или шестереночного редуктора. Модели с закрытой станиной системы пылесборникми, но с патрубком меньшего диаметра для подключения пылесоса. Многие настольные пилы имеют неглубокие пазы, в которые можно установить только легкие поперечные упоры. Бывает небезопасно распиливать большие заготовки из-за малых размеров станины и столешницы. Ширина обрабатываемых заготовок на лучших моделях этого класса может достигать 625 мм, а у некоторых моделей лишь 300 мм. Из-за маленькой столешницы потребляются подающие и принимающие поддерживающие кóзлы для заготовок длиннее 1,2 м и для заготовок аналогичной ширины. Цена лучших настольных / переносных пил сопоставима со стоимостью облегченных стационарных пил средней комплектации.

Плюсы

  • Цена 150-700 $
  • Легкие и переносные, особенно со складным колесным шасси
  • Двигатели питаются от сети с напряжением 220 В
  • Максимальная ширина заготовки до 625 мм у некоторые модели
  • Хороший сбор пыли у моделей с закрытым корпусом
  • Маленькие габаритные размеры

Минусы

  • Шумные двигатели постоянного тока, которому недостает мощности «старших братьев»
  • Повышенная вибрация, из-за которой качество распила не удовлетворяет требованиям, предъявляемым к изготовлению мебели
  • Алюминиевая или пластиковая с окантовкой столешница имеет меньшую износостойкость и хуже подавляет вибрацию, чем чугунная литая
  • Некоторые модели не позволяют устанавливать наборное пильное полотно толщиной 20 мм
  • Глубина распила обычно регулируется единственной маленькой неудобной ручкой
  • Большинство моделей не имеют шестеренчатого механизма, позволяющего настраивать угол пильного полотна к столешнице, а при ручной сложнее соблюсти точность
  • Пилы в верхнем ценовом диапазоне стоят дороже, чем облегченные пилы в среднем ценовом диапазоне
  • Слабый параллельный упор
  • Трудно, а порой вообще невозможно делать самостоятельно тонкие пильные вкладыши с нулевым зазором

Круглопильный станок. Технологические особенности - Техно

Раскрой древесных материалов - один из первых этапов технологического процесса производства изделий из древесины. Раскрой - это разделение материала (пиломатериала) на две и больше частей с получением черновых или чистовых заготовок. На сегодня нет однозначного решения о том, с чего необходимо начинать обработку древесины - из раскроя или сушки. Обычно обоснованное решение принимается после экономических расчетов себестоимости каждого процесса древесины в конкретных условиях производства, все недостатки и преимущества, разрешающие при сушке и раскрое.При раскрое сухих пиломатериалов уменьшается их масса (облегчает работу оператора на станках с подачей). Сухие доски легче размечать, на них лучше видны дефекты, что способствует большему полезному выходу продукции. Однако усилие резания при обработке сухих пиломатериалов увеличивается, но при этом ширина пропила несколько уменьшается. При раскрое пиломатериалов с высокой влажностью, возможна деформация уже изготовленных заготовок в процессе их сушки.

Основные операции раскроя просты и состоят из разделения пиломатериала:

  • поперек волокон - поперечный раскрой;
  • волокна - продольный раскрой.

Поперечный раскрой осуществляют для обеспечения необходимой длины заготовок.

Продольный раскрой производят для требуемой ширины и толщины заготовок.

По способу пропила раскрой пиломатериалов бывает прямолинейным и криволинейным. Для прямолинейного распила станок с круглыми пилами - круглопильный станок.

Основные схемы раскроя пиломатериалов:

  • поперечная;
  • продольная;
  • поперечно-продольная;
  • продольно-поперечная;
  • с предварительной разметкой;
  • с предварительным торцеванием;
  • с предварительным фрезерованием.

существует множество типов и моделей круглопильных станков, используемых для поперечного раскроя пиломатериалов. Например, однопильные - для индивидуального, и многопильные - для группового раскроя. Для индивидуального раскроя используются различные типы круглопильных станков:

  • общего назначения;
  • универсальные;
  • маятниковые;
  • педальные;
  • рычажно-шарнирные;
  • суппортные.

Продуктивность круглопильного станка для поперечного раскроя определяет резов за одну минуту, что можно успеть в процессе раскроя.

Круглопильный станок, в зависимости от схемы продольного раскроя пиломатериалов, может распиливать доску на всю длину, при раскрое ее на рейки, или распиливать отрезки непосредственно на заготовки. Продольная обработка возможна на:

  • однопильном станке общего назначения с ручной подачей;
  • однопильном станке с механизированной подачей;
  • многопильном станке с механизированной подачей.

На сегодняшний день компания БК «Технологическое БЮРО» предлагает выгодно приобрести круглопильный станок.Наши специалисты подберут под требованиями станок с оптимальной комплектацией и необходимой производительностью.

В нашем ассортименте представлены всевозможные модификации передовых европейских и мировых производителей многопильного оборудования.

Подробнее: https://tekhno.pro/kruglopilnie.html

WARRIOR W0702 Круглопильный станок

Асинхронный двигатель повышенной выходной мощности 2,2 кВт

Корпусная конструкция

Пила наклоняется от параллельного упора (левый наклон) при продольном резании со скосом для предотвращения вырыва на внешнем угле углового соединения в ус.

Большой чугунный стол с чугунными удлинителями для максимального опоры материала.

Подвижный угловой упор для использования в Т-образном пазу с предустановленными углами на 45 ° и 90 °.

Мощность двигателя 2,2 кВт 220 В

Максимальная пусковая электрическая мощность (пусковой ток) 3,3 кВт (15А)

Диаметр пильного диска 254 мм

Диаметр вала 30 мм

Максимальная ширина пазовальных фрез (Dado) 21 мм

Частота вращения пилы 4000 об / мин (50 Гц)

Максимальная глубина пиления при 90 °

79 мм

Максимальная глубина пиления при 45 °

54 мм

Максимальный продольный распил справа от пилы 762 мм

Максимальный продольный распил слева от пилы 343 мм

Максимальная ширина пазовой фрезы 21 мм

Направление наклона пилы левое

Основной стол 508 х 686 мм

Длина стола с чугунными удлинителями

1029 х 686 мм

Длина стола с листовым удлинителем

1369 х 686 мм

Размеры в упаковке (Д х Ш х В)

760 х 650 х 1050 мм (станок), 920 х 370 х 155 мм (параллельный упор), 1570 х 125 х 100 мм

Масса брутто 199 кг

Чугунные расширители рабочего стола

Профессиональный параллельный упор

Угловой упор (транспортир)

Защита пильного диска с расклинивающим ножом и защитой от отбрасывания заготовок

Расклинивающий нож для глухих пропилов

Запасной приводной ремень

Мобильная база

* Пильный диск в комплект не входит

Универсальный круглопильный станок Ц-6 - Деревообрабатывающие станки


Универсальный круглопильный станок Ц-6

К атегория:

Деревообрабатывающие станки



Универсальный круглопильный станок Ц-6

Конструкция

Универсальный круглопильный станок Ц-6 (рис. 1) для продольной и поперечной распиловки досок, брусков и щитов. Станина станка литая, коробчатой ​​формы. Внутри нее на двух связанных между собой шарнирно закрепленных на станине плитах крепятся в подшипниках пильный вал и электродвигатель. Электродвигатель и пильный вал кинематически связаны между собой клинсременной передачей.

Положение пильного вала и электродвигателя в вертикальной плоскости можно маховичком 6, который связан винтом с гайкой, закрепленной на верхней плите.Натяжение ремней выполняется регулировкой длины штанги, соединяющей плиты.

На столе предусмотрено отверстие для пилы и продольный паз, в котором может скользить передвижной упорный угольник.

Рис. 1. Универсальный круглопильный станок Ц-6: а - общий вид, б - кинематическая схема; 1 - пильный вал, 2 --стол, 3 - упорный угольник, 4 - ограждение, 5 - направляющая линейка, 6 - маховичок механизма установки пилы по высоте, 7 - плита, 8 - электродвигатель

На столе же закрепляется направляющая линейка и ограждение пильного диска.

Выбор режима работы

Выбор режима работы на станке аналогичен описанному для круглопильных станков.

При продольной распиловке досок и заготовок или распиловке под углом к ​​углу волокна до 30 ° режимы выбирают так же, как для продольной распиловки; во всех остальных случаях - как для поперечной распиловки.

Настройка станка

При использовании станка Ц-6 для продольной распиловки нужно установить пильный диск так, чтобы он выступал над плоскостью на толщину распиливаемого материала плюс 10-15 мм.

Настраивают станок на ширину заготовки следующим образом. Направляющую линейку регулируют строго пильному диску на расстоянии от равном ширины выпиливаемой заготовки плюс 0,5 мм (при использовании плоских пилских). Затем выпиливают одну-две заготовки и измеряют ширину их верхних и нижних пла-стей в четырех местах на расстоянии 30-40 мм от торцов. Станок считается настроенным, если результаты измерения отличаются от заданных на соответствие, предусмотренную допуском.

Если ширина верхней и нижней пластей различна, то это может быть следствием неперпендикулярности плоскости пильного диска плоскости стола или неперпендикулярности кромки заготовки пласти. Для устранения дефекта следует взять для распиловки доску, ширину которой более двойной ширины выпиливаемой заготовки. После первого реза доску поворачивают нижнюю пластью вверх, чтобы поверхность кромкой была только что отрезанная поверхность пропила; после второго пропила вновь замеряют ширину пластей выпиливаемой заготовки.Если размеры пластей совпадают, то дефект получается из-за неперпендикулярности первой кромки к пласти, а не из-за плохой настройки станка. Разница же в размерах пластей указывает на перекос вала. В этом случае нужно установить пильный вал параллельного стола, выполнить слесари-наладчики.

Когда направляющая линейка не параллельна плоскости пилы, происходит отклонение заготовки от направляющей линейки или зажим заготовки между пильным диском и линейкой. В том и другом случае шероховатость поверхности пропила повышается, полотно нагревается, заготовки имеют непараллельные (косые) кромки. Для устранения этого дефекта надо ослабить крепление направляющей линейки и установить ее параллельно пильному диску, после чего снова закрепить.

При настройке универсального станка с кареткой следует вначале убедиться в отсутствии люфта в опорах, затем в параллельности направляющих каретки плоскости пильного диска. Для этого каретку перемещают относительно пилы, замеряя расстояние от кромки каретки до плоскости пильного диска. Если это расстояние, замеренное в разных точках, остается постоянным, то направляющими параллельны плоскости пилы.

Рис. 2. Положение пилы по отношению к столу и линейке: а, б - при непараллельности пильного вала поверхности стола, в, г - при непараллельности линейки плоскости пильного диска; 1 - пильный диск, 2 --заготовка, 3 - направляющая линейка, 4 - стол станка; 1—11 - верхняя и нижняя пласти заготовки

Изменяя положение упорной линейка, добивается, чтобы она была установлена ​​перпендикулярно пильный диск. Для этого прикладывает угольник одной стороны к упорной линейке, а второй - к плоскости пилы и передвигает линейка в положении, при котором кромке угольник прилегал бы одновременно к пильному диску и к линейке.

Если при проверке будет установлено, что пильный вал имеет перекос относительно каретки в горизонтальной или вертикальной плоскостности, то необходимо изменить положение корпусов подшипников пильного вала.

Рис. 3. Возможные положения пильного вала относительно каретки при его перекосе в горизонтальной (а, б) и вертикальной (в, г) плоскостях: 1 - заготовка, 2 - каретка, 3 - пила

Работа на станках

При торцовке заготовки станочник прижимает заготовку к упорному угольнику, продвигает ее до упора в направляющей линейке и, перемещая угольник с заготовкой, проводит рез.Отрезанная заготовка сбрасывается в бункер, распиливаемый материал вместе с упорным угольником возвращается в исходное положение.

При продольной распиловке часто при одной и той же настройке станка приходится выпиливать разные по ширине заготовки. Тогда направляющую линейку устанавливают по ширине широкой заготовки, а узкие выпиливают, не изменяя положение линейки, пользуясь закладками (рис. 4). Раскраивая доску на разной ширины, рекомендуется пользоваться одновременно только одной или двумя закладками.

В процессе работы периодически проверяется соответствие выпиливаемых заготовок предъявляемым требованиям, чтобы не допустить брака.

При работе на станке Ц-6 с ручной подачей должны быть установлены: расклинивающий нож, ограждения и упоры против выброса заготовок (когти). Необходимо, чтобы толщина расклинивающего ножа превышала ширину развода зубьев больше чем на 0,5 мм, а нож отстоял от зубьев не дальше чем на 10 мм. Расклинивающий нож перемещают в плоскости диска пилы (удаляют или приближают к зубьям) рукояткой или маховичком.Когти устанавливают по обеим сторонам пилы.

Рис. 4. Схема продольной распиловки с применением закладок: 1 - доска, 2 - пила, 3 - закладка, 4 - направляющая линейка (пильный диск условно показал без ограждения и противовыбросного устройства)

Ограждение верхней части пилы должно автоматически опускаться таким образом, чтобы открытыми оставались только зубья пилы, находящиеся в распиливаемой древесине.

Категорически запрещается, заканчивая пропил, продвигать заготовку рукой.Ее проталкивают следующей заготовкой или специальным деревянным толкателем.

Во время останавливаться пилу рукой или куском древесины; поднимать или снимать ограждение; чистить станок или щель, в которую входит пила.

Рис. 5. Схема выпиловки коротких заготовок под углом на универсальном станке с применением приспособлений: 1 - заготовка, 2 - пила, 3 - направляющая линейка, 4 - приспособление

При работе на станке Цепь-6 с кареткой торцовки заготовки на пилу кареткой.Оба конца заготовок обычно оторцо-вывают за два приема. Если торцы параллельны, то перенастраивать станок не требуется. При опиливании двух торцов под разными углами рекомендуется вначале опилить первые торцы у всей партии заготовок, и затем уже настроить станок на второй угол. При распиливании коротких заготовок под углом (рис. 5) или квадратных по диагонали (рис. 6) применяют специальные приспособления.

Если на каретке имеется откидной упор, то первый торец отпиливают на 10-15 мм при откинутом упоре для очистки чистого торца.После этого заготовку поворачивают на 180 °, отпускают упор и опиленным

Рис. 6. Распиловка квадрата по диагонали на универсальном станке с применением приспособлений: 1 - заготовка, 2 - пила, 3 - направляющая линейка, 4 - приспособление (пильный диск условно продемонстрировано без ограждения и про-тивовыбросных устройств)

торцом прижимают к нему. Затем каретку на пилу и оторцовы-вают заготовки в размер. При оторцовке с постоянным упором на каретку целесообразно укладывать две заготовку: сначала заготовка с уже обрезанным торцом, прижимая ее к упорной линейке и упор, затем вплотную к ней - второй, с необрезанными торцами, выдвигая ее за упор на величину припуск.Закрепив заготовки прижимами, каретку подвергают пилу и одновременно обрезают торцы заготовок; возвратив каретку в исходное положение, первую оторцованную с двух сторон заготовку укладывают в штабель, а вторую переворачивают на 180 ° и продвигают до линейки упора, берут следующую заготовку, прижимают ее к ранее уложенной, и процесс повторяется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
