8Г662 Станок отрезной круглопильный — пила Геллера. Паспорт, схемы, характеристики, описание

Сведения о производителе отрезного круглопильного станка 8Г662

Разработчиком и изготовителем отрезного круглопильного станка 8Г662 является Станкостроительный завод имени С.М.Кирова, основанный в 1881 году.

Станки, выпускаемые Минским станкостроительным заводом имени С.М.Кирова

  • 7А510 — станок протяжной горизонтальный для внутреннего протягивания, 100 кН
  • 7Б510 — станок протяжной горизонтальный для внутреннего протягивания, 100 кН
  • 7А534 — станок протяжной горизонтальный для внутреннего протягивания, 250 кН
  • 7Б55 — станок протяжной горизонтальный для внутреннего протягивания, 100 кН
  • 7Б56 — станок протяжной горизонтальный для внутреннего протягивания, 200 кН
  • 8В66 — станок отрезной круглопильный автомат, Ø 280
  • 8В66А — станок отрезной круглопильный автомат, Ø 280
  • 8Г662 — станок отрезной круглопильный автомат, Ø 280
  • 8Г663 — станок отрезной круглопильный автомат, Ø 285
  • 7523 — станок протяжной горизонтальный для внутреннего протягивания, 100 кН
  • 7534 — станок протяжной горизонтальный для внутреннего протягивания, 250 кН

  • МП8-876 — станок деревообрабатывающий комбинированный бытовой
  • МП8-1540 — станок деревообрабатывающий комбинированный бытовой

8Г662 Станок отрезной круглопильный — пила Геллера.

Назначение и область применения

Отрезной круглопильный станок (Пила Геллера) 8Г662 предназначен для разрезки дисковыми пилами черных металлов с временным сопротивлением до 1200 Н/мм², а также некоторых металлов, резание которых обеспечивается технической характеристикой станка.

Разрезка производится под углом 90° к оси разрезаемой заготовки, наибольший диаметр разрезаемой заготовки – 80..285 мм, длина отрезаемых заготовок 20..1500 мм.

Станок 8Г662 может эксплуатироваться в заготовительных цехах машиностроительных и ремонтных предприятий.

Принцип работы и особенности конструкции станка

Станок 8Г662 оснащен механизированным устройством для складирования и поштучной выдачи круглых заготовок и труб, а также автоматическим столом выгрузки.

В качестве режущего инструмента на отрезном круглопильном станке по металлу этой модели используется круглая цельная пила диаметром 800 мм.

Отрезной станок 8Г662 имеет компоновку, при которой бабка пильного диска перемещается по горизонтальным направляющим станины от гидравлического цилиндра.

Привод пильного диска осуществляется от индивидуального асинхронного двигателя через многоступенчатую коробку скоростей с таким направлением вращения, при котором сила резания направлена снизу в вверх.

Зажим и разжим разрезаемого материала, а также его передвижение на мерную длину на отрезном станке 8Г662 осуществляются с помощью гидравлических устройств. Для поддержания конца длинных заготовок станок снабжен подвижной тележкой.

Удаление из зоны резания отрезанных заготовок проводится столом выгрузки и специальным сбрасывающим устройством.

Механизированное устройство позволяет одновременно укладывать на него от 5 до 18 заготовок в зависимости от их диаметра в диапазоне технической характеристики. Наибольшая длина укладываемого материала 6 м., наименьшая — 2,5 м. Применение механизированного устройства (стеллажа-накопителя) и автоматического стола для выгрузки заготовок длиной до 1500 мм, позволяет полностью автоматизировать цикл разрезки заготовок, повышает производительность автомата за счет сокращения вспомогательного времени на обслуживание станка.

В станке применена новая более надежная конструкция механизмов зажима и подачи материала.

Широкий диапазон скоростей шпинделя и бесступенчатое регулирование рабочей подачи пильного диска позволяет подбирать оптимальные режимы резания.

Адаптивный гидравлический привод рабочей подачи способствует получению наибольшей производительности разрезания материала и экономии режущего инструмента.

В гидроприводе автомата применена притычная и модульная аппаратура с международными присоединительными размерами, размещенная как и электрическая аппаратура в отдельных шкафах, что облегчает ее обслуживание и увеличивает срок службы.

Станок 8Г662 оснащен шнековым транспортером для удаления стружки, счетчиком числа резов.

Блокировка и защитные устройства обеспечивают безопасность работы.

Станок 8Г662 поставляется налаженным на разрезку круглого материала.

Автомат 8Г662Ф2 может работать в автоматическом цикле с программным устройством, а также в автоматическом и полуавтоматическом циклах без программного устройства как обычный отрезной автомат модели 8Г662.

Программное устройство состоит из блока цифровой индикации Ф5134-4 и преобразователя линейных перемещений ВЕ-Л13. Ввод программы — ручной клавишный.

Автомат модели 8Г662Ф2 по сравнению с серийно выпускаемыми отрезными круглопильными автоматами имеет следующие преимущества:

  • при резке в автоматическом режиме материала одного сечения можно получить восемь различных длин заготовок
  • увеличивается производительность за счет уменьшения вспомогательного времени при переналадке станка на резку заготовок других длин и сечений
  • точность обработки повышается благодаря применению программного устройства
  • брак ликвидируется путем исключения ошибок, которые вносит оператор при переналадке станка на другую длину заготовки
  • ручная настройка механизма зажима (в зависимости от сечения разрезаемого материала) заменяется автоматической
  • исключается ручная настройка механизма удаления отрезанных заготовок из зоны резания в зависимости от их длины
  • возможно многостаночное обслуживание
  • повышается культура заготовительного производства

Внедрение отрезных круглопильных автоматов с ЧПУ повышает степень автоматизации и механизации процесса получения точных заготовок методом холодной резки.

Автомат должен эксплуатироваться в производственных помещениях с исскуственным климатом, что соответствует категории размещения по ГОСТ 15150-69 (СТ СЭВ 458-77; СТ СЭВ 460-77).

Для разрезки профильных материалов (квадрат, швеллер, двутавр, уголок), а также для патентной разрезки прутков малого диаметра (от 20 мм) необходимо производить переналадку. Комплекты переналаживаемых сборочных единиц поставляются по требованию заказчика за отдельную плату.

Класс точности автомата Н по ГОСТ—82Е.

Разработчик — Минское специальное конструкторское бюро протяжных станков.


Автомат

8Г662 выпускается в трех основных компоновках:
  1. 8Г662 — полуавтомат с диаметром пилы 710 мм
  2. 8Г662 — полуавтомат с диаметром пилы 800 мм
  3. 8Г662Ф2 — автомат с ЧПУ (УЦИ Ф5134-4 и преобразователь линейных перемещений ВЕ-Л13)

8Г662 Габарит рабочего пространства отрезного станка с диаметром пилы 710 мм и 800 мм

Габаритные размеры рабочего пространства станка 8г662

8Г662 Посадочные и присоединительные базы отрезного станка.

Шпиндель пилы

Посадочные и присоединительные базы станка 8г662

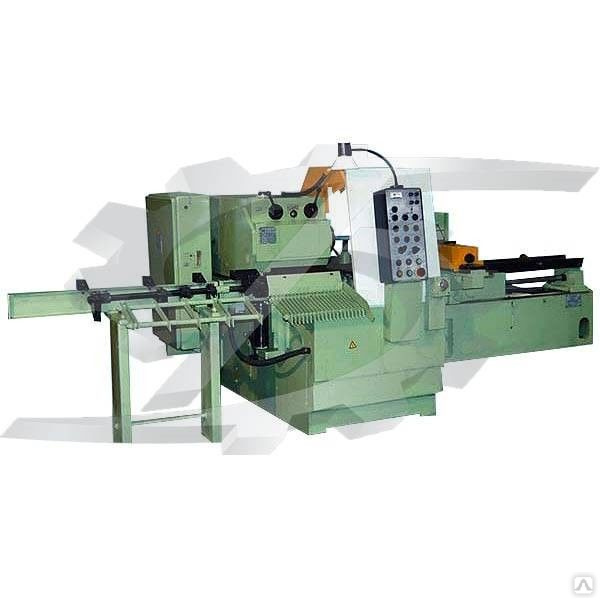

8Г662 Общий вид отрезного станка

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8Г662. Смотреть в увеличенном масштабе

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8Г662. Смотреть в увеличенном масштабе

8Г662 основные узлы отрезного станка

  • Станина станка
  • Бабка пильного диска
  • Механизм зажима заготовки
  • Механизм продвижения заготовки
  • Механизированное устройство для складирования и поштучной выдачи круглых заготовок и труб
  • Стол выгрузки
  • Лоток выгрузки
  • Охлаждение
  • Гидростанция

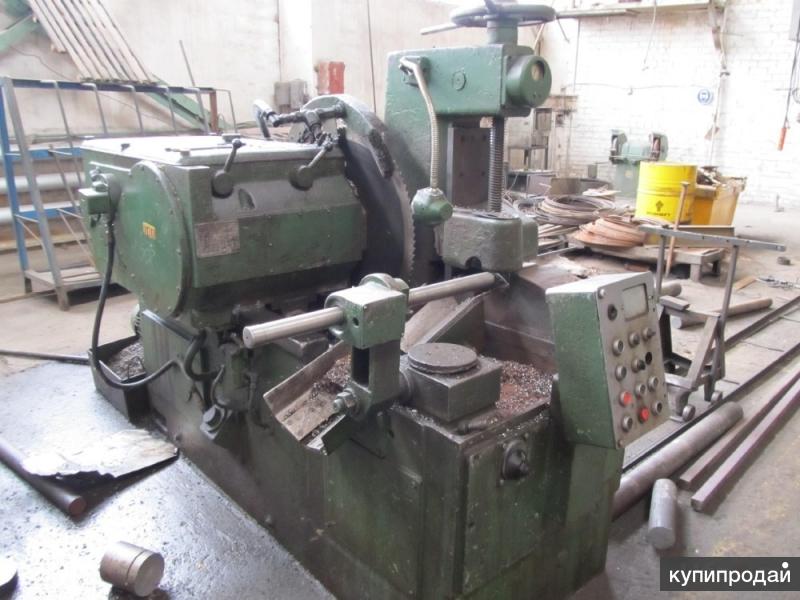

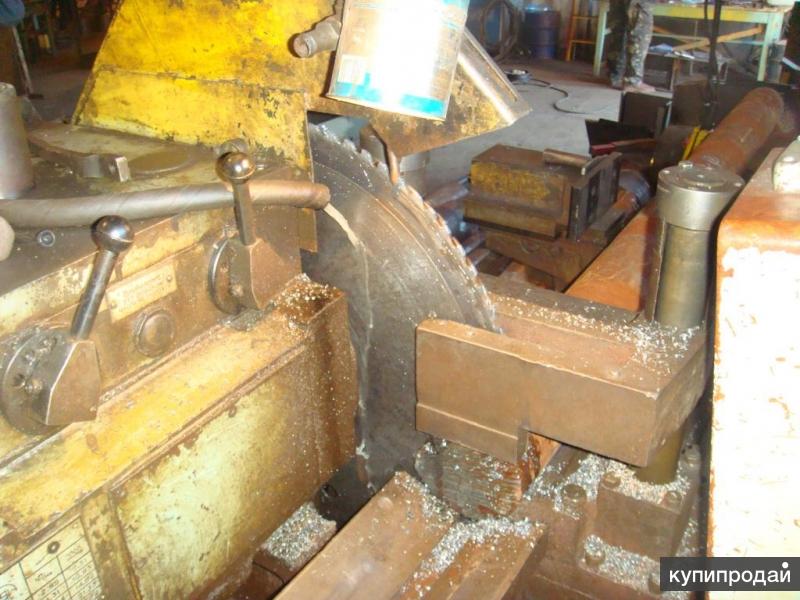

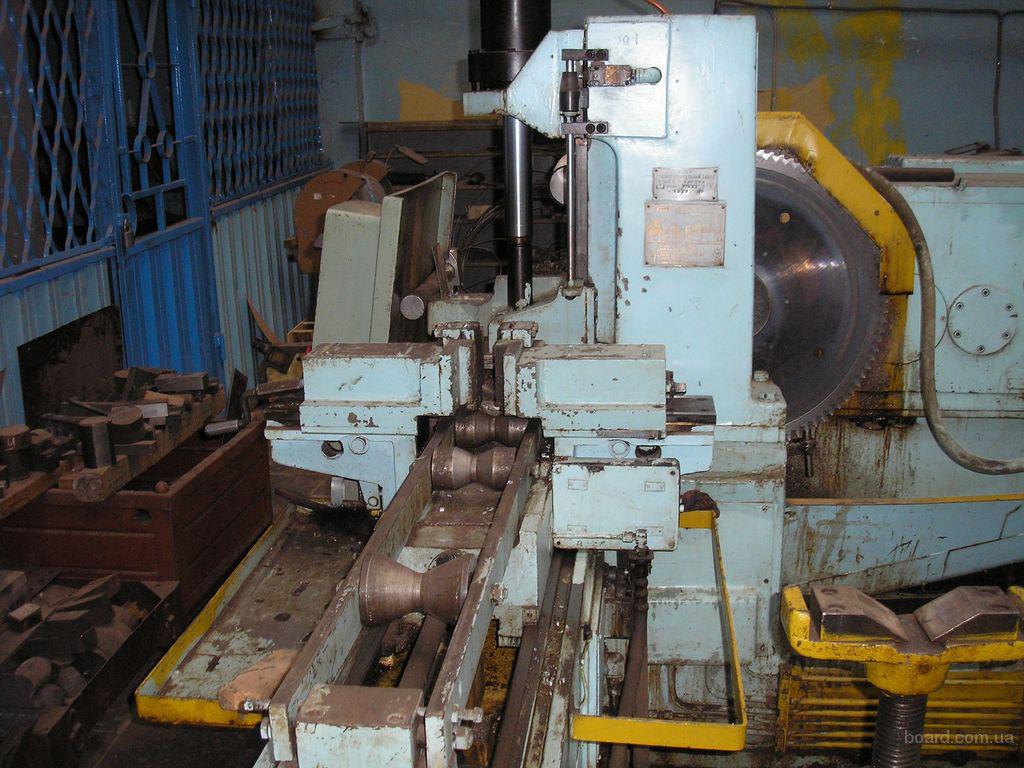

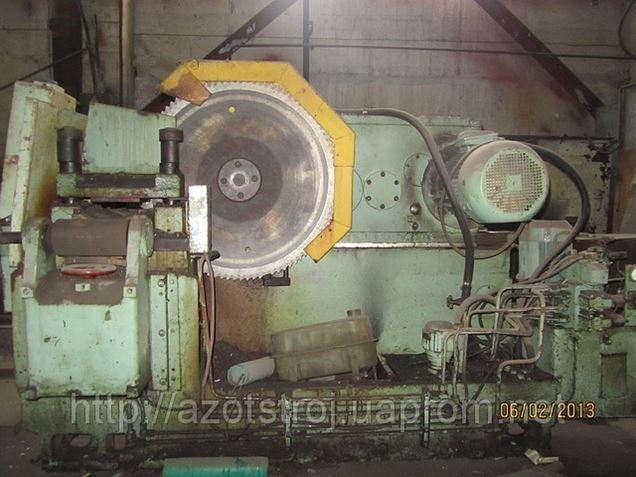

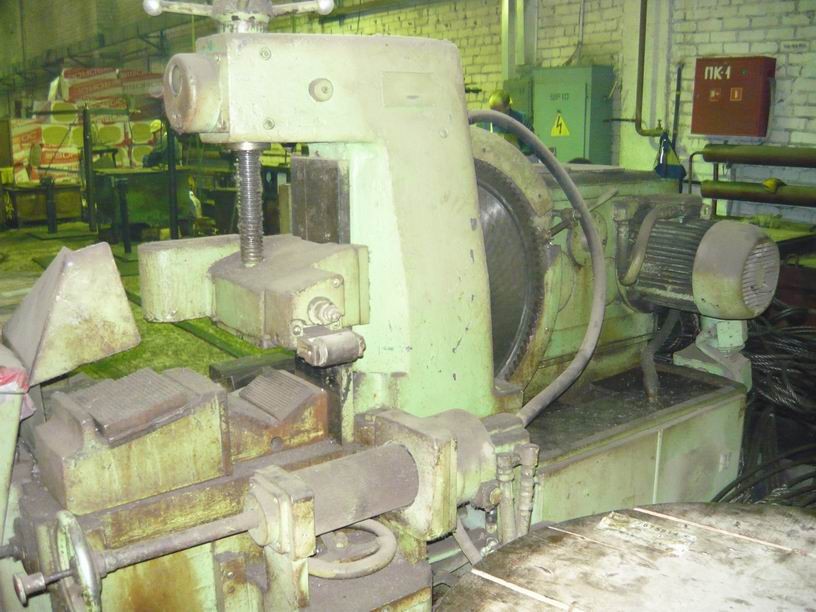

8Г662 Фото отрезного станка

Фото отрезного станка 8г662


8Г662 Установочный чертеж отрезного станка

Установочный чертеж отрезного станка 8г662

Установочный чертеж отрезного станка 8Г662. Смотреть в увеличенном масштабе

Читайте также: Обозначения гидравлических схем металлорежущих станков


8Г662 Технические характеристики отрезного станка 8г662

Наименование параметра8Г6638Г662
Основные параметры станка
Класс точности станкаНН
Диаметр пилы, устанавливаемой на станке по ГОСТ 4047-82, мм800710, 800
Диаметр устанавливаемой заготовки, мм80..28580..240, 80..280
Наибольший размер поперечного сечения квадрата по ГОСТ 2591-71, мм250200, 250
Наибольший размер поперечного сечения швеллера №33 по ГОСТ 8240-72, мм3330, 33
Наибольший размер поперечного сечения двутавра №33 по ГОСТ 8239-72, мм3330, 33
Наибольший размер поперечного сечения уголка по ГОСТ 8509-72, мм №16№16
Длина отрезаемой заготовки при Ø80. .200, мм20..150020..1500
Длина отрезаемой заготовки при Ø200..280, мм20..500
Наибольшая длина заготовки, мм6000
Угол отрезки, град9090
Диаметр шпинделя под круглую пилу, мм80h6
Диаметр отверстий под поводковые пальцы, мм20H720,5
Смещение осей отверстий под поводковые пальцы от номинального расположения, мм, не более0,35
Расстояние от основания станка до опорной поверхности заготовки, мм800800
Наибольшее перемещение бабки пильного диска, мм320360
Регулирование подачи бабки пильного дискабесступбесступ
Наибольшая скорость подачи бабки пильного диска, м/мин0,8..6500,8. .650
Наибольшая скорость отвода бабки пильного диска, м/мин3,52,5
Частота вращения шпинделя (50 Гц), об/мин2,99..16,852,99..16,85
Количество скоростей шпинделя66
Скорость подачи заготовки, м/мин55
Наибольший крутящий момент, Н/м7000
Электрооборудование. Привод
Количество электродвигателей на станке автомате55
Электродвигатель привода главного движения, кВт 7,57,5
Электродвигатель привода гидронасоса гидростанции, кВт3,02,2
Электродвигатель привода механизма стружкоудаления, кВт0,370,37
Электродвигатель насоса охлаждения, кВт0,120,12
Электродвигатель привода вентилятора охлаждения гидростанции, кВт0,120,12
Суммарная мощность электродвигателей установленных на станке, кВт11,11
Габариты и масса станка
Габариты станка (длина ширина высота), мм2640 х 2400 1585
Масса станка, кг3760

    Список литературы:

  1. Веселовский С.
    И.
    Разрезка материалов, 1973
  2. Дроздов Ф., Лебедевич В., Рубежин В. Справочное пособие по отрезным станкам, 1967

Связанные ссылки. Дополнительная информация


Отрезные круглопильные станки

  1. Оборудование для металлообработки
  2. /
  3. Отрезные станки по металлу
  4. /
  5. Отрезные круглопильные станки

Прайс лист на отрезные круглопильные станки

    Отображать по 1530Все

    ФотоМодельХарактеристикаПроизводительЦена, руб
    SY-350(Ø пилы 350 мм)JET 184 800. 00
    SY-400(Ø пилы 400 мм)JET 363 000.00
    SIRIO 370 SH-E(Ø пилы 370 мм)Россия Под заказ
    SIRIO 370 AF-NC(Ø пилы 370 мм)Россия Под заказ
    SIRIO 315 SH(Ø пилы 315 мм)Россия Под заказ
    SIRIO 315(Ø пилы 315 мм)Россия Под заказ
    RECORD 350(Ø пилы 350 мм)Россия Под заказ
    PERFECT 300(Ø пилы 350 мм)Россия Под заказ
    IDEAL 250(Ø пилы 350 мм)Россия Под заказ
    VELOX 350 SH-E(Ø пилы 350 мм)Россия Под заказ
    VELOX 350 AF-NC(Ø пилы 350 мм)Россия Под заказ
    VELOX 350 AF-E(Ø пилы 350 мм)Россия Под заказ
    VELOX 350(Ø пилы 350 мм)Россия Под заказ

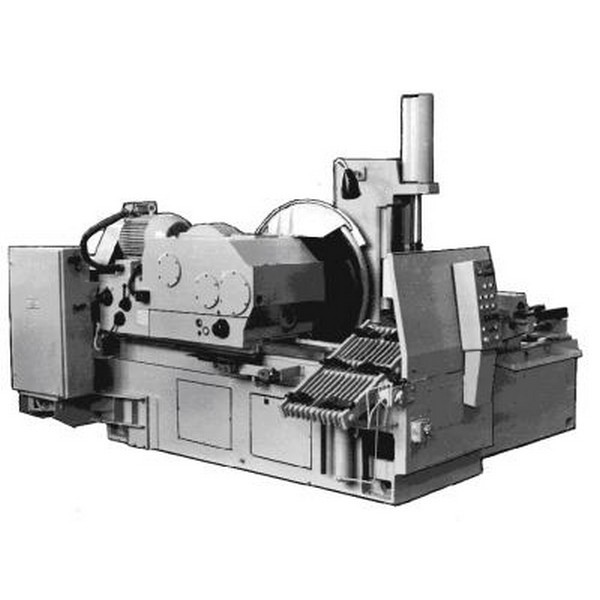

    МП8Г663-700(Ø пилы 800 мм)Белоруссия Под заказ
