Копировальный станок по дереву – основные характеристики и цена изделий

Содержание

Фрезерно копировальный станок по дереву своими руками


Копировально-фрезерный станок по дереву предназначен для создания изделий по заданному образцу. С помощью таких устройств осуществляется плоскорельефная, объемная или скульптурная резьба. Если нет возможности приобрести фабричную модель, то всегда можно изготовить станок своими руками.

Классификация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

  • ручные (настольные):
  • стационарные;
  • автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков второй и третьей категории предусматривает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

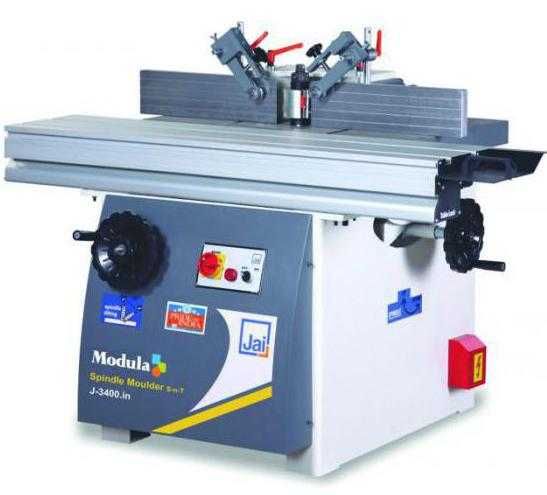

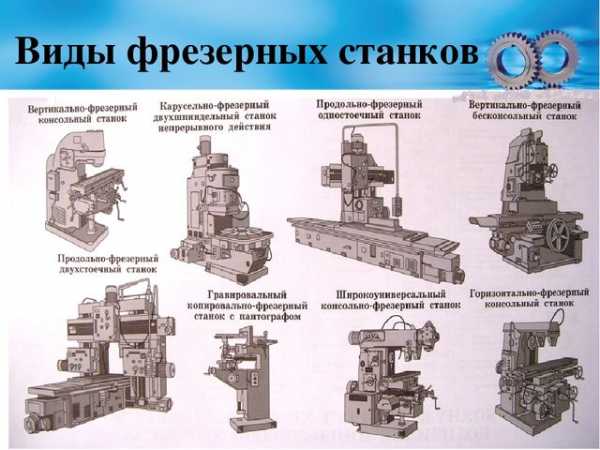

Виды фрезерных станков

Принцип работы устройства

Копировально-фрезерные станки по дереву предназначены для обработки плоских и объемных деталей. С помощью таких устройств создаются орнаменты и надписи, фасонные профили, сложные узоры на заготовках с гранями в разных плоскостях.

Существуют модели фрезерных станков с ЧПУ, которые обрабатывают криволинейные детали методом копирования по шаблону. Благодаря использованию этих устройств стало возможным создание большого количества деталей сложной формы и одинакового размера.

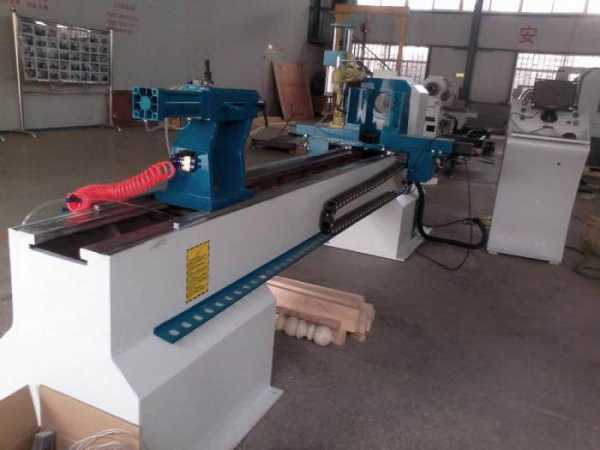

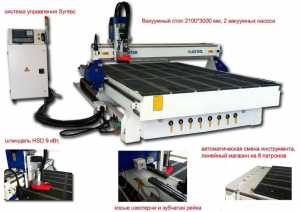

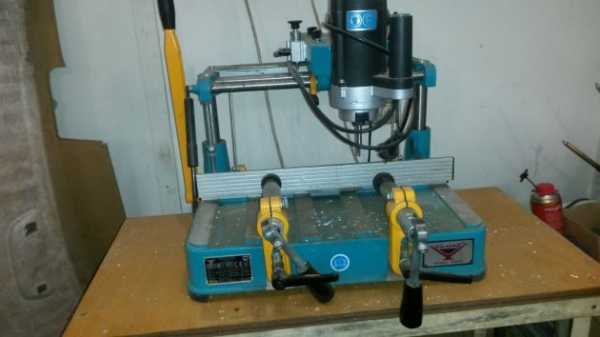

Копировально-фрезерный станок с ЧПУ

Подобные станки используются преимущественно в мебельном производстве для создания декоративных элементов сложной формы.

Кроме мебели, на фрезерных станках создаются предметы декора, архитектурные элементы (барельефы, фризы), сувениры, деревянные детали оружия, рукоятки садовых инструментов. Так как все эти изделия отличаются по форме и по размеру, то для создания каждого из них требуются фрезерные станки определенной конструкции. Но независимо от компоновки, все устройства работают по одинаковому принципу.

Для работы с деревом на станке устанавливается фреза – режущий инструмент. Обработка изделий осуществляется по следующей схеме:

  • С помощью копира задается контур или поверхность. В качестве копира могут выступать плоский шаблон, эталонный образец, пространственная модель, чертеж, фотоэлемент.
  • Устройство слежения связано с режущей головкой через механическую (реже гидравлическую или пневматическую) систему подачи.
  • По заданному шаблону фреза создает контур или поверхность.

Принцип работы копировально-фрезерного станка

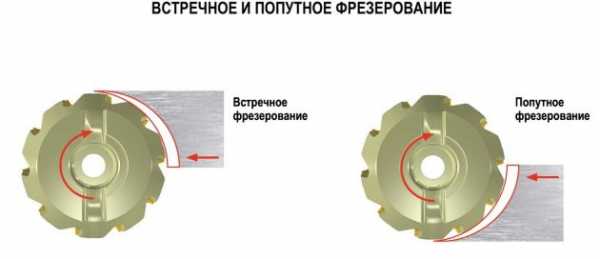

Варианты фрезеровки

Фрезеровка на копировальном станке может осуществляться одним из двух методов:

  • Встречная фрезеровка, при которой деталь подается в противоположном от фрезы направлении.
  • Попутная фрезеровка, при которой и заготовка, и фреза перемещаются в одном направлении.

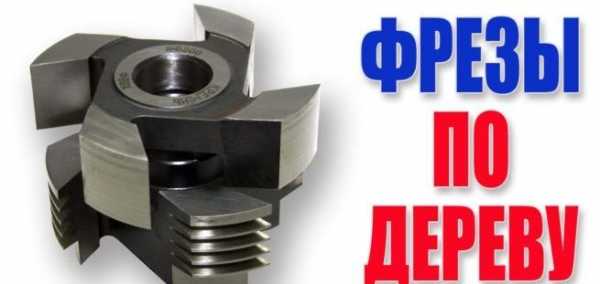

Методы фрезерования

Фреза на таких устройствах может быть сделана из минералокерамики, синтетического или сверхтвердого материала и способна заменить процедуру шлифовки. Но для станков, работающих с изделиями из дерева, это не слишком актуально, так как этот материал не отличается особой твердостью.

Процесс создание станка своими руками

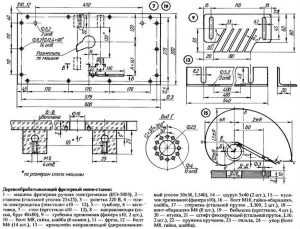

Чертежи самодельного мини-фрезерного станка по дереву

Покупка копировально-фрезерного станка по дереву, особенно оснащенного ЧПУ, выгодна для крупных производителей, в остальных случаях проще создать его самостоятельно.

Перед изготовлением станка необходимо создать чертеж и определиться с тем, как будет использоваться устройство. Если планируется работать с большими изделиями, то размер станка тоже должен быть большим, чтобы фреза производила меньше вибраций. Кроме этого, нужно подобрать электрический двигатель достаточной мощности. Выбор зависит от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, так как изменение конструкции готового станка может оказаться проблематичным. Для работы с плоскими деталями достаточно двух осей: с продольным и поперечным движением. Заготовки с небольшим рельефом требуют еще и перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут понадобиться и четыре, и пять осей.

Существует множество конструкций фрезерного станка, но все они состоят из трех элементов:

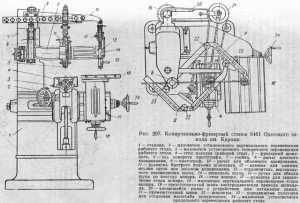

Копировально-фрезерный станок — устройство

  • рабочая поверхность;
  • станина;
  • фрезерная головка.

Конструкция рабочей поверхности копировального станка должна предусматривать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электрическим приводом.

Компоновка копировально-фрезерного станка по дереву может быть вертикальной или горизонтальной. От этого зависит комфортность работы с инструментом и выгрузка готовых деталей.

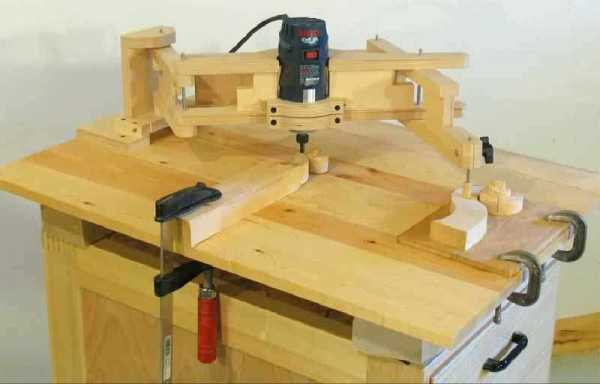

Пантограф

Самодельный пантограф — чертеж

Самый дешевый вариант, для изготовления которого нужны несколько досок и фрезер. Предназначен для плоской резьбы.

По форме напоминает параллелограмм. Благодаря такой конструкции при перемещении узловые точки описывают эквидистантные кривые. Чтобы масштабировать устройство, удлиняется звено.

Сторона параллелограмма в два раза короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-либо детали фреза вдвое ее уменьшит, что сокращает погрешность копира.

Модель с плоскопараллельным механизмом

Используется для контурного фрезерования. В отличие от предыдущей модели, криволинейной траектории добиваются, складывая две перпендикулярные друг другу оси. Третья ось внедряет фрезу в заготовку.

Чтобы уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтобы иметь возможность регулировки, его лучше размещать на резьбовой шпильке.

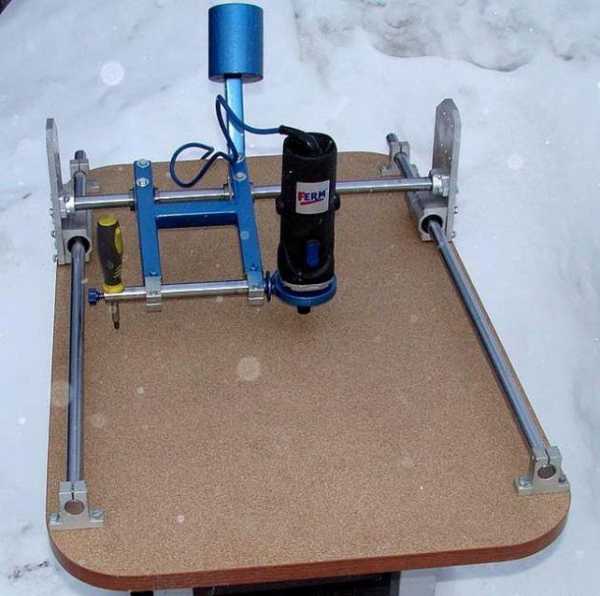

Копировально-фрезерный станок с плоскопараллельным механизмом

Модель для объемной фрезеровки

На таком устройстве фрезерная головка размещается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на двух поворотных узлах внизу основания. Открытая станина позволяет легко вычищать опилки.

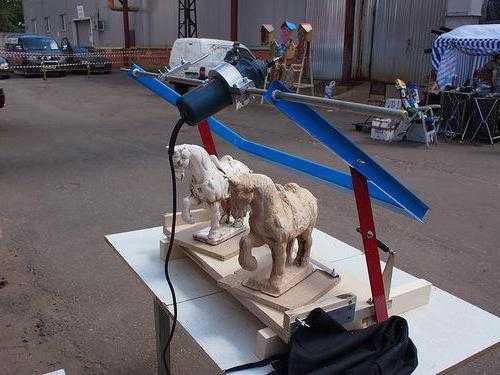

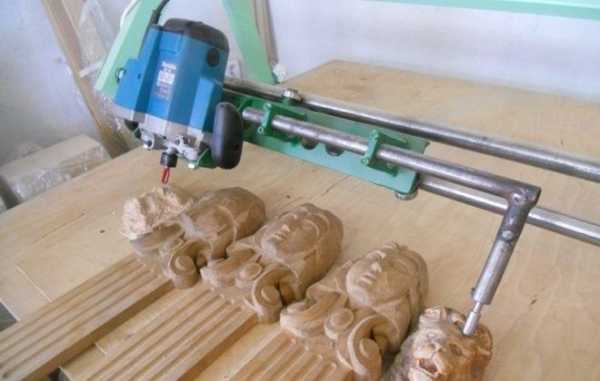

Копировально-фрезерный станок для объемной фрезеровки

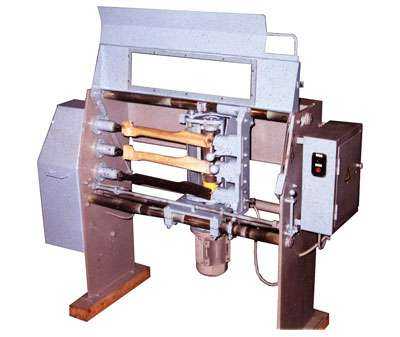

Дупликарвер-2

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предусмотрено пять управляемых осей:

  • боковые рычаги;
  • поворотная рама;
  • фрезерная головка;
  • рабочие столики;
  • поперечное перемещение головки.

Довольно легкий (масса около 28 кг) для одного человека.

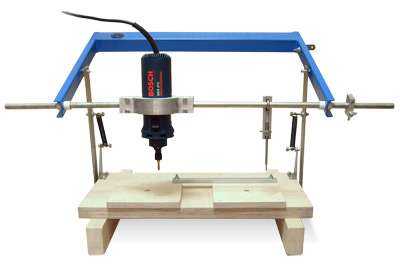

Дупликарвер-2

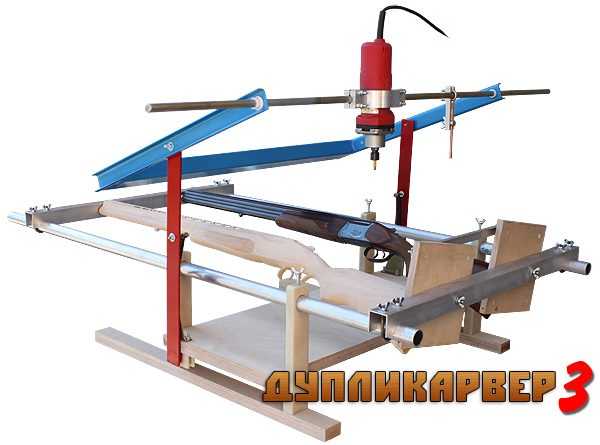

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две добавочные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало возможно работать с длинномерной объемной резьбой.

Преимущества станков с ЧПУ

Несмотря на то, что копировально-фрезерный станок по дереву с ручным управлением существенно облегчает работу и повышает производительность труда, его все равно нужно контролировать. Но модели, используемые в массовом производстве, оснащены числовым программным управлением (ЧПУ). При работе с таким аппаратом от человека требуется только загрузить заготовку и забрать готовую деталь.

Преимущества станков с ЧПУ

Простой фрезерный станок, оснащенный ЧПУ, работает от управляющей программы, которую создает оператор в специальной системе, по трехмерной модели, разработанной заранее инженером-конструктором.

В отличие от простого фрезерного устройства с ЧПУ, в копировальных моделях установлена программирующая система, которая сама составляет управляющую программу. У таких устройств есть дополнительная приставка ЧПУ, которая ощупывает эталонную заготовку, разрабатывает ее трехмерную модель, на основе которой делается управляющая программа.

Главная проблема в станках с числовым программным управлением – дороговизна. Для небольшого производства смысла в таком аппарате нет, так как срок окупаемости должен быть не более пяти лет. В домашних условиях с ЧПУ легче сделать не копировальный станок, а обычный фрезерный, что, впрочем, тоже не самая простая задача.

Видео по теме: Копировальный станок своими руками


specnavigator.ru

Копировально фрезерный станок по дереву своими руками

Очень часто возникает потребность сделать точную копию определенной детали из различных материалов. В производственных условиях для этого применяется особый копировальный станок по дереву и металлу. Устройство данного типа очень легко изготовить самостоятельно, используя простые материалы. Преимуществом такого копировально-фрезерного станка считается высокая производительность. Если сделать все правильно за короткий промежуток времени можно получить много качественных деталей, которые ничем не будут отличаться от исходного образца.

Общее описание оборудования

Предназначение копировально-фрезерных станков по дереву – обработка различных деталей как по объему, так и в плоскости. Их принцип работы в чем-то схож с агрегатами с ЧПУ. Если обработке подвергаются образцы из дерева, тогда при помощи фрезерования станками данного типа можно достигнуть следующего:

  • воспроизвести любые орнаменты;
  • нанести на поверхность заготовки нужную надпись;
  • произвести гравировку фасонных профилей;
  • получить сложные объемные заготовки с множественными мелкими деталями, которые размещены в разных плоскостях.

Обработка деталей на станке

Фрезерно-копировальный агрегат, которые работает с деревянными деталями, чаще всего применяется для производства мебели. Он помогает создать все необходимые декоративные элементы, чего сложно добиться другим способом.

Особенности работы агрегата

Фрезерный станок по металлу или по дереву работает с применением следующих правил:

  • в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
  • между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
  • в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
  • в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

  • агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
  • копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
  • устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
  • агрегаты с разной схемой подачи – механической, гидравлической, электрической;
  • установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

  • настольными, где закрепление заготовки происходит механически;
  • стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
  • стационарными с пневматическими прижимами и трехшпиндельной головкой.

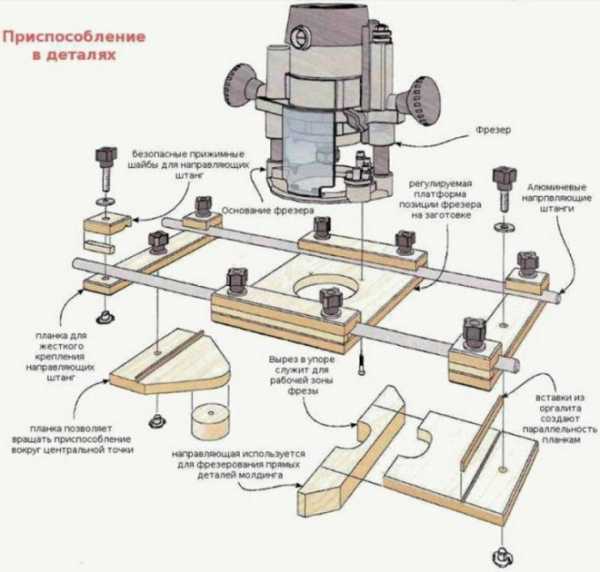

Копировальный станок для фрезера своими руками

Конструкция самодельного станка

Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:

  • рабочая поверхность, которая подойдет по размерам;
  • несущая рама, которая обеспечит стойкость агрегата во время работы;
  • узел, необходимый для установки фрез.

При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.

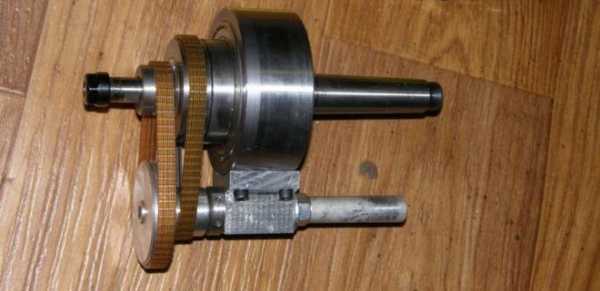

Фрезерная головка

Некоторые советы при изготовлении станка своими руками

Самодельный копировальный станок не отличается точным управлением, что приводит к снижению качества изготовленных с его помощью деталей. Особенно ярко проявляются все недочеты при смене направления фрезы или во время активной работы агрегата, что сопровождается вибрацией во всей плоскости конструкции. Устранить данные дефекты практически нереально. Поэтому рекомендуется создавать узкопрофильные агрегаты, которые направлены на обработку только каких-то одних деталей.

Также во время изготовления самодельного копировального станка следует обращать внимание на вес и габариты обрабатываемых деталей. Чем они больше, тем массивнее должна быть несущая рама оборудования. Это позволит поглотить все образовавшиеся вибрации и обеспечит достаточный запас прочности, что сделает созданный станок своими руками долговечным и надежным.

Чтобы обработка деталей из дерева происходила качественно, следует позаботиться о достаточной мощности двигателя. Если она будет составлять 150-220 Вт, тогда обеспечить нужную скорость вращения фрезы не составит труда.

Также необходимо не забывать, что узел, который соединяет фрезу с копирующим щупом, должен быть прочным и надежным. Очень важно, чтобы их плоскость и поверхность рабочего стола полностью совпадали. В результате созданная конструкция жестко устанавливается на несущей раме. Также она должна свободно перемещаться по рабочей поверхности во всех нужных направлениях.

Используя такие советы очень легко собственноручно создать копировальный станок. Но следует не забывать, что его область применения ограничена. Если требуется обработка деталей разного типа и размера, лучше приобрести универсальное оборудование, которое изготовлено в заводских условиях.

Видео: Копировальный cтанок cвоими руками

promzn.ru

Копировальные станки по дереву своими руками: самодельный дупликарвер

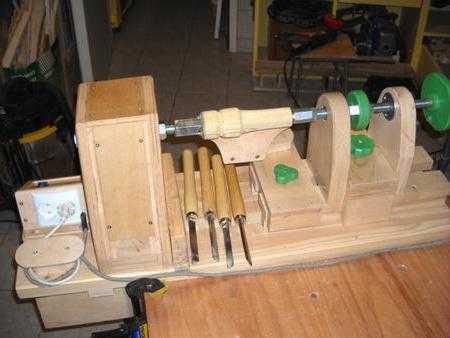

Самодельный копировальный станок

Сделать простой копировальный станок своими руками на первый взгляд кажется легко выполнимой задачей. В сети есть немало фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие загораются желанием сделать что-то подобное. Но когда самодельный копировальный станок собран, то оказывается не всё так гладко.

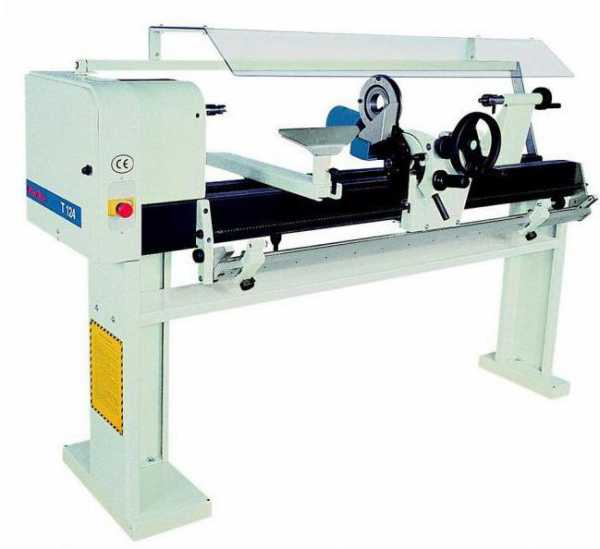

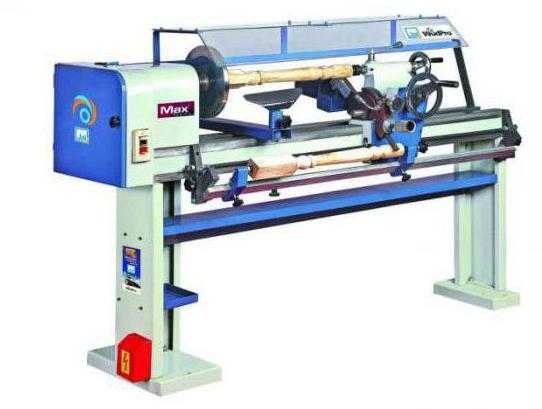

Копировальные станки бывают с фрезерной и токарной обработкой. По распространённости первое место занимают именно фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии произвольной формы. О них и пойдёт речь в этой статье.

Самой большой бедой фрезерно-копировального станка, собранного в домашних условиях, является люфт и вибрации. Многие домашние мастера сетуют, что при копировании образца, получившееся изделие имеет много несоответствий и изъянов, появившихся при смене направления формовочной фрезы и дрожании опорной конструкции. Кроме того, добавляют неприятностей искривления и прогибания заготовки, связанных с возрастанием внутреннего напряжения из-за выборки древесины. Поэтому изготавливая копировальный станок невозможно сразу избежать всех недочётов. Как правило, после сборки приходится доводить конструкцию до приемлемых параметров ещё какое-то время.

В любом случае самодельный копировальный станок лучше делать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, необходимых именно вам. Например, чтобы эффективно изготовить деревянную часть ружья, винт для пропеллера и объёмный текст, нужны разные технические решения, и если их объединять в одном станке, то могут возникнуть побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать станки под какую-то определённую задачу. Такой подход позволит избежать многих трудностей и неоправданных затрат.

Также немаловажным фактором является размер станка. Чем большую заготовку вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы они не прогибались. При самостоятельном проектировании фрезерно-копировального станка оптимальные параметры для плавного хода фрезы подбираются опытным путём.

Принцип действия фрезерно-копировального станка таков: на подвижной раме установлен фрезер для выборки древесины и щуп, которым водят по оригиналу. Рама опускается до деревянной заготовки, и фрезером снимается лишняя древесина. Весь смысл проектирования состоит в том, чтобы обеспечить одновременный ход фрезы и щупа в трёх плоскостях, а также вращения вокруг поперечной оси. Для этого используют металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрации, её проще обрабатывать и она имеет меньшую стоимость. На видео внизу страницы показан самодельный копировальный станок для создания плоскорельефных изображений и объёмных надписей с нестандартным способом перемещения в пространстве. Причём в такой конструкции предусмотрено двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию, например, объёмной надписи не составит труда. Сделать шаблон для создания 3D текста также можно самому. Для этого понадобится распечатанный эскиз, пара картонных листов, клей и канцелярский нож. Лист с эскизом и картон склеиваем между собой так, чтобы бумага не сморщилась. После высыхания остриём канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высоты шаблона в 2 мм обычно достаточно для того, чтобы щуп не соскальзывал.

• Скачать схему копировального станка



Свежие записи:

Копировально-фрезерный станок «Дупликарвер»

Копировально-фрезерный станок «Дупликарвер» предназначен для резьбы по дереву, копирования скульптур и плоскорельефных изделий.

На сегодняшний день он не имеет аналогов на российском рынке по параметрам цена-качество, и получил широкое признание среди профессионалов и тех, кто только начинает осваивать резное дело.

Станки соответствуют требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и имеют декларацию о соответствии, зарегистрированную в Федеральной службе по аккредитации (Росаккредитации) при Минэкономразвития РФ.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.АБ93.В.06056

Наше предприятие производит три модели станков.

Дупликарвер-1 и Дупликарвер-2 позволяют выполнять два вида резьбы.

  • Объёмная, или скульптурная резьба.

    Основной вид резьбы, выполняемой на этих станках. Вы сможете изготавливать копии различных скульптур, как простых, так и  сложных.

  • Плоскорельефная резьба.  Это могут быть различные дверные филёнки, панно и другие изделия с относительно небольшой глубиной рисунка. При этом размеры изделий лимитируются только по ширине, а длина их может быть любой, в разумных пределах, разумеется.

Дупликарвер-3 сохранил все  возможности  Дупликарвера-2 и приобрёл совершенно новые.

Теперь стало возможным исполнение  длинномерной объёмной резьбы.

  • Длинномерная объёмная резьба.

    Копировально фрезерный станок по дереву своими руками

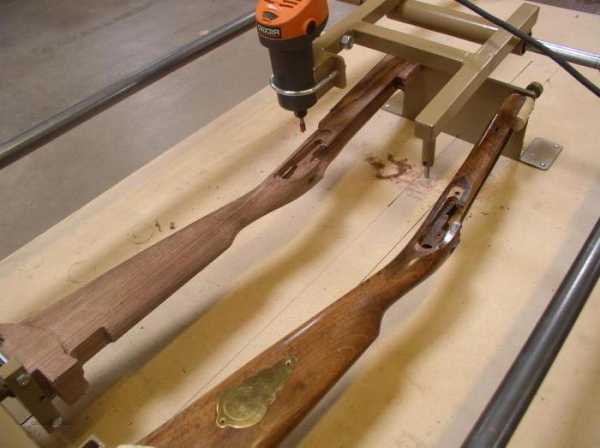

    Наиболее типичными объектами резьбы являются ружейные приклады, ножки столов, балясины лестничных перил, длинные лампы, высокие статуэтки и любые другие объекты, размер которых соответствует рабочим возможностям станка.

Рабочий инструмент станка — высококачественный фрезер, производимый в Германии. Система регулирования позволяет плавно изменять скорость вращения фрезы от 10000 до 30000 об/мин.

Станок работает очень надежно и точно. Овладеть приемами работы на нем можно достаточно быстро, в течение нескольких дней. Станок доставляет настоящее удовольствие от результатов своей работы. Срок окупаемости станка — один месяц. Начните просмотр нашего сайта с фотогалереи работ, посмотрите видеоклипы, и вы получите представление о возможностях копировально-фрезерного станка Дупликарвер.

Копировально-фрезерный станок по дереву – это универсальное оборудование, предназначенное для копирования изделий в двух- и трехмерном формате. Данный агрегат может копировать готовое изделие двухмерного типа, а также с использованием специальных копиров и объемных моделей.

Кроме того, техника нередко задействуется с целью гравирования профилей и самых разных декоративных элементов. Также копировально-фрезерному станку по дереву можно «поручить» несложные традиционные фрезерные работы, с которыми он в состоянии справиться наравне с традиционными фрезеровальными машинам.

Эта техника по своей сути уникальна, поскольку при своем довольно примитивном устройстве она в состоянии копировать достаточно сложные конструкции, в том числе и очень тонкую ручную работу.

Такие станки можно встретить на самых разных предприятиях, в том числе и на больших промышленных объектах крупносерийного производства.

Копировально-фрезерный агрегат специализируется на фрезеровке криволинейных деталей.

Производится это методом копирования по шаблону.

Копировально — фрезерный станок по дереву своими руками

Именно шаблоны дают возможность сделать процесс максимально точным, сводя на нет ручную работу и, соответственно, человеческий фактор. Такая особенность техники выступает гарантией того, что полученные детали будут идентичны, а их форма будет совпадать.

При этом мастер может использовать как один шаблон для всех деталей, так и применять в качестве шаблона уже изготовленные детали.

Фактически, каждая произведенная на таком оборудовании деталь может выступать в качестве образца, что подтверждает поразительную точность техники.

Если же вам и этого недостаточно – вы можете улучшить параметр точности вашего станка.

Для этого следует доукомплектовать его специальным копирующим устройством. Оно носит название пантографа и предназначено для исключительно точной передачи движения копирующей головки основному устройству, обрабатывающему заготовку. Если шаблон имеет множество «тонких» деталей – есть смысл подбирать копировально-фрезерный станок по дереву, имеющий в качестве опции пантограф.

Особенности конструкции

Этот агрегат позволяет обрабатывать профили или рельеф.

Обработка осуществляется специальным инструментом, изготовленным из твердых сплавов. Речь идет о фрезах. Фрез полностью повторяет движения копира – устройства, которое воспроизводит контуры шаблона. Это задающее устройство комплектуется механической или иной связью с системой слежения, отвечающей за траекторию движения инструмента.

Что же может выполнять функции копира для подобного станка?

Это может быть трехмерный или плоскийобразец, контурный чертеж или эталонная модель. Специальный щуп, фактически, обводит контуры заготовки, которые передаются инструменту. В некоторых современных агрегатах вместо щупа может быть использован фотоэлемент, отличающийся повышенной точностью.

Пантограф – важный элемент копировально-фрезерного станка по дереву.

Его конструкция включает особый направляющий палец. Он движется по копиру, точно фиксируя любые геометрические особенности фигуры. При этом пропорции плеч пантографа определяют относительный размер конечного результата.

Классификация копировально-фрезерных станков

Сегодня есть возможность разделить все представленные на рынке машины по множеству параметров.

По типу привода можно выделить следующие агрегаты:

  • Копировальные машины с двух- или трехмерным пантографом;
  • Универсальный агрегат, размещенный на поворотном рукаве;
  • Техника, укомплектованная круглым или прямоугольным столом;
  • Копировальные машины с электрической, гидрофицированной или механической подачей.
  • Фотокопировальные агрегаты.

Выделяют также такие агрегаты, отличающиеся друг от друга уровнем автоматизации:

  • Ручная машина настольного типа с механическим прижимом.
  • Автоматический копировально-фрезерный станок, оснащенный пневматическим прижимом.
  • Стационарный автоматизированный станок с пневмоприжимом и трехшпиндельной насадкой.

Выводы

Копировально-фрезерные станки занимают почетное место в деревообрабатывающей промышленности.

Без них изготовление детали со сложным рельефом занимало бы уйму времени. С появлением же такой техники производительность труда в масштабах предприятия возрастает в десятки раз.

Вот почему покупка такой машины может оказаться весьма ценной инвестицией для мастера.

КОПИР а, м. copier > нем. copieren, Kopiershablone. Деталь копировального станка, передающая движение инструменту, воспроизводящему на заготовке заданный профиль поверхности, соответствующий профилю копира. СИС 1985. Обработка по копиру. Лепинг 1 738. || Как работает механизм <котлетного автомата>.

Диск с поршнями вращается, штоки поршней упираются в копир внизу, как катаясь по копиру то в гору, то с горы. Поэтому сами поршни то поднимаются над выступами копира, то опускаясь под действием пружины. Копир можно повернуть на 180° за ручку.

ПИО 1997 2 43. — Лекс. СИС 1979: копи/…

Копир`Большой энциклопедический политехнический словарь`

копир`Русский орфографический словарь`

копир

коп\’ир, -а

Русский орфографический словарь. / Российская академия наук. Ин-т рус.

яз. им. В.

Самодельный копировальный станок

В. Виноградова. — М.: «Азбуковник». В. В. Лопатин (ответственный редактор), Б. З. Букчина, Н. А. Еськова и др.. 1999.

Копир`Толковый словарь Ефремовой`

м.

Деталь копировального станка, передающая движение инструменту, воспроизводящему по заготовке заданный шаблоном, чертежом и т.п. профиль.

КОПИР

(нем. Kopierschablone) — деталь копировального устройства, имеющая фигурный профиль (фасонная линейка, кулачок, шайба и т. п.).

Большой энциклопедический политехнический словарь2004

Копировальное устройство

Cтраница 1

Копировальное устройство состоит из копира, укрепленного на подвижной части приспособления, по которому снизу скользит ролик поводкового кронштейна, неподвижно укрепленного на вертикальных направляющих станка.

 [1]

Копировальное устройство работает следующим образом. Обе полости сообщаются друг с другом, для чего в поршне сделано отверстие. Шток гидроцилиндра т л tr крепление, а цилиндр тзд 1 п ещато.  [2]

Копировальные устройства выполняют либо в виде приспособлений к имеющимся станкам ( токарным, фрезерным и др.), либо органически встраивают в них и образуют копировальные автоматы или полуавтоматы.

 [3]

Копировальное устройство бывает механическим, электромеханическим, гидравлическим, а поворот шпиндельного блока, стола одно — или двухиндексным.  [4]

Копировальные устройства могут быть установлены и на горизонтальнофрезерных станках.  [5]

Копировальное устройство ( рис. 73) применяется для обработки фасонных поверхностей с достаточно высокой точностью.  [6]

Копировальное устройство этого станка работает по индуктивному методу.

 [7]

Копировальные устройства для обработки по шаблону могут обеспечить точность до 0 02 мм.

Копировально-фрезерный станок своими руками – создаем надежное оборудование!

 [8]

Копировальное устройство состоит из трех отдельных частей: стоек копира ( правой и левой), салазок датчика и датчика. Стойки копира устанавливаются на корпусе суппорта и могут перемещаться по направляющим суппорта для установки копира при наладке станка.

 [9]

Копировальное устройство предназначено для продольного и поперечного копирования. Для этого на револьверной головке закрепляют специальную державку с роликом, который упирается в копировальную линейку. Копировальную линейку устанавливают под необходимым углом к горизонтали и закрепляют в этом положении.  [11]

Копировальные устройства этого типа ( рис.

6.25) оснащены двумя поршневыми двигателями: с наклонной шайбой 6 — для ведущего и 5 — для следящего движения.  [13]

Копировальные устройства рационально применять на карусельных станках. Одностоечные карусельные станки модели 1541 завода имени Седина, а также новые отечественные станки оснащаются копировальными устройствами. Иностранные фирмы Шисс, Фрорип, Гидингс, Вебстер и Беннет и др. изготовляют станки соответственных конструкций, допускающих монтаж копировальных устройств.

 [14]

Копировальные устройства могут быть механического, электрического и гидравлического действия. Держатель 6 с копиром 7 закрепляется в гнезде револьверной головки, а корпус 2 — в резцедержателе бокового суппорта.

Резцом / обрабатывается фасонный профиль.  [15]

Страницы:      1    2    3    4

stroitel12.ru

Как выбрать токарный станок по дереву с копиром: цены, характеристики и виды

Токарные станки — это специализированное оборудование, применяемое для изготовления изделий из дерева. Именно на таком станке делают ножки для мебели, дверные ручки, балясины и другие изделия из дерева. Существует множество моделей современных токарных станков, имеющих разную стоимость.

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

  • Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.
  • Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
  • Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
  • Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

Копировальный токарный станок по дереву Proma DSL-1200

Токарный станок предназначен для обработки деревянных изделий, вытачивания профилей и декоративных деталей. Характерная особенность аппарата — наличие двух резцов. Один устанавливается на люнете и служит для обработки круглых заготовок, снимает до 10 мм материала за один проход. При помощи этого резца можно делать круглые заготовки разных диаметров. Настройки выставляются на специальном приспособлении.

Второй резец установлен в копировальной каретке и вытачивает детали по копиру. Оригинальное крепление, позволяет быстро подготовить станок к работе.

Для изготовления длинных изделий в комплект поставки входит люнет, который крепится на направляющие штанги, как опора и исключает прогиб длинной заготовки. Установив планшайбу, станок позволит обрабатывать многогранные изделия.

Характеристики:

  • Напряжение — 380В .
  • Максимальная длинна детали — 1200 мм.
  • Высота центра — 215 мм.
  • Масса — 395 кг.
  • Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Модель Т4М-0, оснащается горизонтальным шлифовальным блоком, который способен обрабатывать 4 заготовки одновременно по копиру (кружевные ножки столов и стульев, музыкальных инструментов).

Особенности токарного станка:

  • Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
  • Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
  • Пневматический зажим на шпинделях.
  • Регулируемая скорость подачи валов.
  • Плавная регулировка скорости вращения шпинделя с помощью блока.

Характеристики:

    • Напряжение — 380В .
    • Максимальная длинна детали — 1200 мм.
    • Высота центра — 235 мм.
    • Масса — 1850 кг.
  • Размеры — 2300х1200х1950 мм.

Дополнительная комплектация:

  • Двигатель на 7,3 кВт.
  • Инвентарное управление скоростью вращения.
  • Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

  • Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
  • Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
  • Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
  • Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
  • Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
  • Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
  • Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
  • Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
  • С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
  • Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

  • Копир и держатель для шаблонов.
  • Опора для ножа 254 мм.
  • Механизм для нанесения спиральных каналов.
  • Крепёжная шайба 254 мм.
  • Вращающийся центр.
  • 2 прямых резца
  • Подставка для долот.
  • Мобильный люнет.
  • Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

  • Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
  • Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
  • Фрезеровка спиральных каналов входит в стандартные функции.
  • Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
  • С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
  • Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

  • Копир и подставка для шаблонов.
  • Опора для ножа.
  • Механизм для нанесения спиральных каналов.
  • Вращающейся центр.
  • Ведущий центра диаметром 20 мм.
  • Крепёжная шайба.
  • 2 резца.
  • Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Токарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках. Оборудование использует дисковый инструмент для фрезерования, что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:
  • Профильные многогранники.
  • Поверхности с винтовым профилем.
  • Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Характеристики:

  • Напряжение — 380В.
  • Максимальная длинна детали — 1200 мм.
  • Высота центра — 215 мм.
  • Масса — 740 кг.
  • Размеры — 2100х900х1049 мм.

Цена — 309000р.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Копир токарного станка своими руками: видео, чертеж, фото

Выполнить копир токарного станка своими руками — не самая сложная задача. Но чтобы добиться желаемого по качеству и эффективности результата, придется приложить определенные усилия. Вам пригодится подробный чертеж, копировальный шаблон и несколько часов свободного времени. Предлагаем вам вариант станка копира, основанного на ручном фрезе в качестве режущего инструмента.

Содержание статьи

Особенности копир-станка

Фото копира токарного станка своими руками

Предлагаемый копир для вашего токарного станка требует небольших финансовых, временных и трудовых затрат. Именно этим он привлекает большое количество мастеров, которым нужен копир для токарного станка.

Режущим приспособлением будет выступать ручной фрезер. При этом эксплуатационные возможности копира напрямую зависят от характеристик самого токарного оборудования.

Не стоит рассчитывать на привлекательность дизайна создаваемого своими руками устройства, поскольку его основная задача — без лишних энергозатрат создавать копии по шаблону.

Устройство станка с копиром

Чертеже копира токарного станка своими руками

  • Для начала, чтобы создать токарный станок с копиром, вам потребуется ручной фрезер. Его тип выбирайте сами, в зависимости от планируемых работ;
  • Фрезер монтируется на опорную площадку с размерами примерно 50 на 20 сантиметров. Ее можно изготовить из листов фанеры толщиной 12 мм;
  • По вашему желанию копировальный станок может получить большую или меньшую площадку. Размеры во многом зависят от параметров выбранного фрезера;
  • На опорной площадке выполните отверстия, через которые будут выходить фрезеры;
  • Здесь же проделываются отверстия под крепления. В роли крепежей оптимально использовать болты;
  • Упорные бруски, расположенные по периметру и зафиксированные саморезами, обеспечат защиту от случайных подвижек фрезы при обработке изделий;
  • Установив между брусками опоры фрез, убедитесь, что он зафиксирован надежно, отсутствуют любые вибрации или люфт;
  • Дальний конец опорной площадки должен иметь возможность перемещаться по направляющей трубе по всей длине токарного оборудования;
  • Используйте направляющую трубу диаметром 25 миллиметров, либо адаптируйте под свои параметры станка;
  • Основное условие при выборе труб — они должны справиться с нагрузками от веса фрезера, не прогибаться, сохранять ровность, гладкость поверхности;
  • Концовки труб зафиксируйте парой деревянных бруском подходящего размера;
  • Бруски монтируются к корпусу станка саморезами или через болты.

Установка элементов конструкции

Чтобы токарный станок с копиром работал эффективно, а копировальный процесс не вызывал вопросов по качеству, ни в коем случае не спешите. Именно спешка не позволяет мастерам сделать своими руками действительно хороший копир под токарный станок.

Изучив чертеж, на основе которого вы решили построить копир своими руками, придерживайтесь предлагаемых размеров. Если допустить даже небольшую погрешность, технология копирования может полностью нарушится, собьются рабочие оси.

Чтобы ничего подобного не допустить, придерживайтесь нескольких важных правил.

  1. Ось трубы, предназначенной для передвижения фрезера, обязана быть точно параллельно относительно оси вращения станка.
  2. Совпадение оси трубы и оси станка также важный плюс, хотя обязательным это условие не является.
  3. Главный момент — совпадение фрезера в крайнем нижнем положении с осью токарного устройства. Этот параметр контролируется и меняется по мере необходимости за счет уровня размещения копира.
  4. Направляющую трубу зафиксируйте через глухие отверстия деревянных брусков. Но непосредственно перед фиксацией наденьте на трубу два бруска, на которых планируется монтаж несущей площадки.
  5. Деревянные бруски для несущей площадки обязаны очень легко двигаться, а точнее скользить вдоль направляющей трубы. Если замечены расшатывания, копировальный агрегат придется переделывать.

Многие опасаются того момента, когда предъявляются повышенные требования относительно скольжения. Но сделать станок с такими рабочими параметрами не сложно, если взять на вооружение ровную, гладкую трубу.

Горизонтальные бруски

Следующий шаг — это монтаж горизонтального деревянного бруска, который является вторым по значимости рабочим компонентом вашего токарного станка с копиром.

  • Придерживайтесь аналогичных требований точности, как и в операциях, описанных выше;
  • Горизонтальный брус соединяется с шаблоном профиля заготовок;
  • Для изготовления бруска своими руками можете использовать заготовку размером 7 на 3 миллиметра и зафиксировать его саморезами к вертикальным стойкам;
  • Сами деревянные стойки монтируются к станине токарного устройства любым удобным для вас методом;
  • Убедитесь, что верхняя кромка горизонтального элемента параллельна относительно оси станка и располагается на одном уровне;
  • Если в какой-то момент копировальный функционал вам не потребуется, брусок можно легко снять своими руками, откинуть установочную площадку на край станка и использовать токарный агрегат по его прямому назначению без копира;
  • К рабочему столу фреза монтируется вертикальный упор. Здесь вполне подойдет лист тонкой фанеры. Хотя если вам требуется более прочная конструкция, используйте стальные листы;
  • Данный элемент служит для передвижения по копиру при заточке деталей. Он задает пространственное положение для рабочего фрезера. Потому копир следует фиксировать как можно надежнее;
  • Важную роль играет толщина. Чем тоньше окажется вертикальный упор, тем точнее сможет копировать токарный станок ваш шаблон. Но и при слишком тонком упоре устройство по шаблону начинает двигаться с определенными затруднениями. Потому оптимальный выход из ситуации — это поиск промежуточного варианта;
  • Если для изготовления копира вы используете фанеру, обязательно предусмотрите применение съемной его конструкции. Это позволит легко демонтировать копир при его износе, заменить на новый при минимальных временных затратах.

Шаблон

Последний, но не менее важный элемент токарного станка с функцией копира — это непосредственно сам копировальный шаблон. Сделать его не сложно, но конфигурация полностью зависит от параметров изделий, которые вы хотите получить с помощью вашего станка.

Вот несколько простых рекомендаций относительно представленного варианта исполнения токарного станка с копиром:

  • Возьмите лист фанеры или ОСП плиту;
  • Нанесите на листе разметку согласно контурам будущего изделия, которое вы хотите выточить на токарном устройстве;
  • Обязательно сопоставьте все размеры с требуемыми параметрами;
  • Электрическим лобзиком аккуратно режущим лезвием пройдитесь по контурам, вырезав необходимую деталь;
  • Обработайте кромки шлифовальной машинкой или обычной наждачной бумагой. На шаблоне не должно быть неровностей, заусенцев, зазубрин;
  • Закрепите полученный шаблон на горизонтальной рейке, используя саморезы;
  • Фиксацию осуществляйте строго в соответствии с установочными параметрами.

Используя чертежи и видео инструкции, вы легко сможете самостоятельно сделать достаточно эффективный, производительный копировальный токарный агрегат. Вам только потребуется немного терпения и времени.

tvoistanok.ru

Копировально-фрезерный станок по дереву и металлу

В том случае, когда необходимо воспроизвести точную копию изделия, на промышленных организациях и заводах применяется копировальный-фрезерный станок.

Он в точности повторяет форму первоначального изделия, при этом быстро воспроизводит необходимое количество копий.

Вообще, фрезеровка как процесс, наиболее популярен среди остальных в области обработки.Благодаря процессу фрезеровки можно обработать чугунные предметы, пластмассовые, деревянные, предметы из цветных металлов.

Копировальный-фрезерный процесс происходит двумя способами:

  1. Фреза направлена в обратном направлении от подающего источника.
  2. Фреза направлена в сторону подающего источника.

Станок, оснащенный последними технологическими средствами для резьбы, такими как минераллкерамика и другие супер твердые искусственные вещества, может проводить обработку материалов большой твердости, при этом, избегая процесс шлифования. Ими можно обрабатывать как дерево, так и прочнейший металл.

Станок для фрезеровки делится на две ключевые группы:

  1. Бесконсольный, станок консольный, продольно-фрезерный и станок, в котором фреза осуществляется беспрерывно.
  2. Резьбофрезерный, копировально-фрезерный, шпоночно-фрезерный, зубофрезерный и шлицефрезерный станок.

Устройство

Первостепенным элементом в конструкции станка является фреза. Фреза исполняет роль воспроизводящего на поверхности копии контура образца.

С одной стороны, система слежения связанна с задающим устройством посредством гидравлической, механической или пневматической связи, а с другой стороны система слежения осуществляет контроль над органом исполнения. В роли копира может быть:

  • шаблон плоской формы;
  • часть, являющаяся образцом;
  • чертеж, выполненный посредством четкого выделения контура.

Элемент, обработку которого будет выполнять копировальный-фрезерный станок располагается на вращающемся столе.

Для того, что бы все копии были идеальными, аппарат нужно снабдить пантографом. Пантограф – дополнительный агрегат, который проводит копирование в заданном масштабе. В своем строении он имеет ось вращения, инструментальный шпиндель, вращающийся палец, двигающийся по копиру. Поставленные плечи пантографа определяют масштаб будущей копии.

Разновидности станка

Станок по типу привода:

  • с установленным пантографом, позволяющим воспроизводить копии в двух и трех измерениях;
  • станок универсального типа, на котором установлен пантограф в области поворотного рукава;
  • станок с одношпиндельным и многошпиндельным оборудованием, где применяется стол круглый или прямоугольный;
  • станок копировальный-фрезерный, в котором установлена механическая подача, электрифицированные, гидрофицированные и фотокопировальные станки.

Типы:

  1. Ручной – по-иному его можно назвать настольный. Прижим в таком станке механический. Благодаря тому, что фреза работает непрерывно, станок выполняет различные по конфигурации трафаретные дыры.
  2. Стационарный – тип прижима профиля – пневматический. Удобен для изготовления конструкций и изделий из алюминия.
  3. Автоматический – фреза работает непрерывно, а также установленная трехшпиндельная насадка дают возможность изготовлять рассверловку дыр тройного типа.

Где используется?

Станок может быть использован для имитирования объемных моделей, узоров, надписей, для копирования гравировки некоторых фасонных профилей.

Ключевое достоинство копировально-фрезерного оборудования заключается в том, что при его очень элементарной конструкции, он способен выполнять невероятно сложные копии узоров.

Он отлично работает с такими материалами как цветной металл, чугун, сталь. Копирование производится благодаря установленному на него твердосплавному и быстрорежущему оборудованию. Оборудование производит винты судов, различные штампы, кулачки, модели и заготовки из металла, лопатки паровых турбин и лопатки двигателей турбореакторов, колеса гидротурбин.

В бытовых областях, станок справляется с работой по сверлению дыр для замков, шпингалетов, рукояток, для металлических петель, для изготовления канала требуемого масштаба на профилях из пластика или алюминия.

Видео: копировально-фрезерный станок для резьбы по дереву.

Также станок применяется для фрезеровки изделий имеющих кривую линию элементов. В таком случае, имитация происходит по шаблону образца. Человеческий фактор при этой работе не требуется, станок выстраивается на автоматический режим копирования, что дает возможность для получения абсолютно одинаковых копий.

Можно ли сделать этот самодельный станок своими руками?

Сейчас, приобрести такого плана станки на рынке очень несложно. При всем том, стоимость их довольно велика. Многие, кто хорошо подкован в вопросах инженерии, задаются вопросом о самостоятельном изготовлении такого оборудования.

Конечно, нужно отметить, что изготовленный станок дома, не способен к серьезной конкуренции со станком, выполненным на предприятии, но, тем не менее, хорошие копии он выполнять сможет.

Лучше начать изготавливать такое фрезерное оборудование с нуля. Фреза изготавливается с патроном для зажима, а сам станок с электрическим двигателем и необходимой для его работы системой тяги. Тип установки может быть любым.

Основными элементами является стол, головка для фрезы и несущая рама. Поверхность, на которой будет воспроизводиться копирование должна регулироваться. Для того, что бы фреза могла четко скопировать образец, опорные ножки должны быть выполненным из прочного материала и при работе не «дрожать», иначе линии получаться не ровными.

Видео: самодельный копировально-фрезерный станок.

Также инженеры советуют изготавливать станок по типу узкопрофильного. Еще, лучше всего настроить работу станка сразу под такие изделия, с какими будете функционировать именно Вы.

Даже если у Вас получится изготовить его самостоятельно в домашних условиях, внимательно изучите все инструкции по работе с таким устройством, соблюдайте все меры предосторожности, и помните, что подобного рода инженерное оборудование требует при работе с ним внимательности и осторожности.

metmastanki.ru

Фрезерно копировальный станок по дереву своими руками :: SYL.ru

Фрезерно-копировальный станок по дереву предназначен для того, чтобы создавать различные изделия, форма которых практически не отличается от заданного образца. Суть использования этих агрегатов в том, что они позволяют создавать выбранные элементы большими тиражами, при этом обеспечивая большую скорость обработки.

Особенности применения агрегата

Операция фрезерования – это одна из наиболее распространенных опций, которая используется при обработке материала. Копировально-фрезерный станок по дереву может выполнять такие функции, как черновая, получистовая или же чистовая обработка фасонной и простой поверхности заготовок.

Данная операция характеризуется тем, что она обладает очень высокой производительностью. Благодаря этому этот агрегат позволяет получать детали с правильной геометрической формой.

Способы фрезеровки

Для того, чтобы осуществить данный процесс, можно использовать один из двух существующих методов:

  • Первый способ – это процедура встречного фрезерования. При использовании этого метода подача элемента противоположна движению фрезы.
  • Второй способ – это попутное фрезерование, суть которого в том, что деталь и фреза движутся в одном направлении.

В качестве материала для изготовления фрезы в настоящее время используются такие материалы, как минералокерамика, синтетические, сверхтвердые. Однако стоит сказать, что использование таких качественных веществ для изготовления фрезы, может заменить процедуру шлифовки. Но это не слишком актуально для фрезерно-копировального станка по дереву, так как материал изначально довольно мягкий.

Также стоит отметить, что имеется два вида таких станков:

  1. Первая группа – это агрегаты общего назначения.
  2. Вторая категория – это специализированные устройства.

Копировально-фрезерное оборудование относится именно ко второй категории машин.

Общее описание копировально-фрезерного устройства

Фрезерно-копировальный станок по дереву используется для того, чтобы выполнять работы копировального типа по объему, а также на плоскости. Кроме этого, устройство применяется и для работ с применением объемных моделей. Для выполнения таких операций используются и соответствующие копиры.

Применять этот агрегат можно также для выполнения операции по гравировке, нанесению узоров, орнаментов или разных надписей. Наибольшим преимуществом фрезерно-копировального станка по дереву является то, что при своем довольно простом устройстве он способен выполнять большое количество разнообразных сложных операций.

Суть работы

Надо отметить, что возможность работы устройства с различными материалами зависит от сплава, из которого изготовлена фреза. Проводить операции можно не только по дереву, но и по стали, чугуну, цветным металлам. Для этого необходимо использовать твердый сплав в качестве материала для фрезы, а также обеспечить большое количество оборотов в минуту. Использовать такого рода агрегаты можно как для крупносерийного производства, так и для изготовления мелких партий.

К примеру, на подобных устройствах можно производить такие вещи, как гребневые винты судов, турбореактивные двигатели, паровые турбины, различные формы, пресс-формы, а также заготовки из дерева.

Стоит отметить, что выпускаются модели копировально-фрезерного станка с ЧПУ по дереву. Предназначение такого рода устройств состоит в выполнении операции фрезерования криволинейных деталей. Для выполнения такой задачи эти машины используют метод копирования по шаблону. Применение данного способа помогает исключить человеческий фактор. Это очень важно, так как человек не способен создать две идеально одинаковые вещи, в отличие от машины. В результате механизации процесса, то есть использования станков, появилась возможность конвейерного производства разнообразных деталей и элементов с криволинейной формой и абсолютно одинаковыми размерами.

Станок своими руками

На сегодняшний день есть возможность приобрести такое устройство на рынке. Однако не исключается и вероятность создания самодельного фрезерно-копировального станка по дереву.

Так как конструкций этого оборудования существует довольно много, то представлена будет его типовая, наиболее распространенная форма.

Составные элементы такого агрегата следующие:

  • рабочая поверхность;
  • несущая рама или станина;
  • фрезерная головка.

Важно, чтобы рабочая поверхность оборудования имела возможность регулирования по высоте, а фрезерная головка оборудовалась электроприводом. Кроме этого, к ней должен быть подключен двухступенчатый механизм, задача которого, заключается в обеспечении двух разных скоростных ступеней работы фрезерной головки.

Довольно частым недостатком самодельных устройств является то, что они не способны создать точную копию изделия. Причины этому чаще всего дрожание, вибрации, а также смена направления фрезы. Избежать всех изъянов не получится, а потому, чтобы свести к минимуму их наличие, эксперты рекомендуют создавать узконаправленную модель оборудования, а не стараться сделать ее универсальной.

Рекомендации по созданию станка

При изготовлении копировально-фрезерного станка по дереву своими руками, необходимо создавать чертеж и конструировать все детали таким образом, чтобы в будущем было удобно работать с заготовками выбранного размера. К примеру, есть два вида работ – это фрезеровка длинных заготовок или гравирование. Эти две операции требуют, чтобы способ крепления заготовки, как и рабочей поверхности, был абсолютно разным.

Это не единственная причина, по которой нужно заранее все продумать. Второе, с чем придется столкнуться всем, кто создает станок своими силами, – это выбор электрического двигателя. В зависимости от плотности материала, с которым нужно будет работать, необходимо выбрать и мощность этого изделия. Если говорить о работе с древесиной, то чаще всего хватает мотора с мощность от 150 до 220 Вт.

Еще одна особенность, которая должна быть соблюдена, – это наиболее прочное крепление копировального щупа и устройства, которое держит фрезу. Эти две небольшие детали очень важны, так как именно от этого будет зависеть точность, с которой станок сможет воспроизвести модель по образцу.

Фрезерно-копировальный станок по дереву «Дупликарвер»

Предназначение этого оборудования заключается в выполнении таких операций, как резьба по дереву, копирование скульптур и плоских рельефных предметов. Основным преимуществом именного этого устройство является то, что он обладает наилучшим соотношением цена-качество. А его характеристики подходят как для выполнения профессиональных работ, так и для начинающих.

Эти устройства могут выполнять резьбу по дереву двумя способами:

  1. Объемная или же скульптурная резьба. Данная операция является основной для этого станка. Она позволяет создавать точные копии моделей из древесных материалов.
  2. Плоскорельефная резьба. К этому типу работ можно отнести резьбу по дверным филенкам, панно или любым другим заготовкам, имеющим малую глубину изображения.

Фрезерно-токарный копировальный станок по дереву

Предназначение этого типа станка – обработка деревянных изделий, вытачивание профилей и декоративных заготовок. Отличительная черта такого рода оборудования – наличие сразу двух резцов. Один из них монтируется на люнете, и предназначается для обработки круглых древесных заготовок. Этот резец способен снимать до 10 мм материала за один проход детали. Настройки для этого элемента задаются на специальном устройстве.

Второй же резец монтируется в копировальной каретке, а его основное предназначение – вытачивание заготовок по образцу. Для того чтобы обеспечить комфортную работу с длинными элементами, у агрегата имеется люнет, который можно прикрепить к направляющей штанге. Используется он в качестве основной опоры, чтобы не дать длинной заготовке прогнуться. Также имеется возможность установки такой детали, как планшайба. Это позволяет обрабатывать детали с большим количеством граней.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
