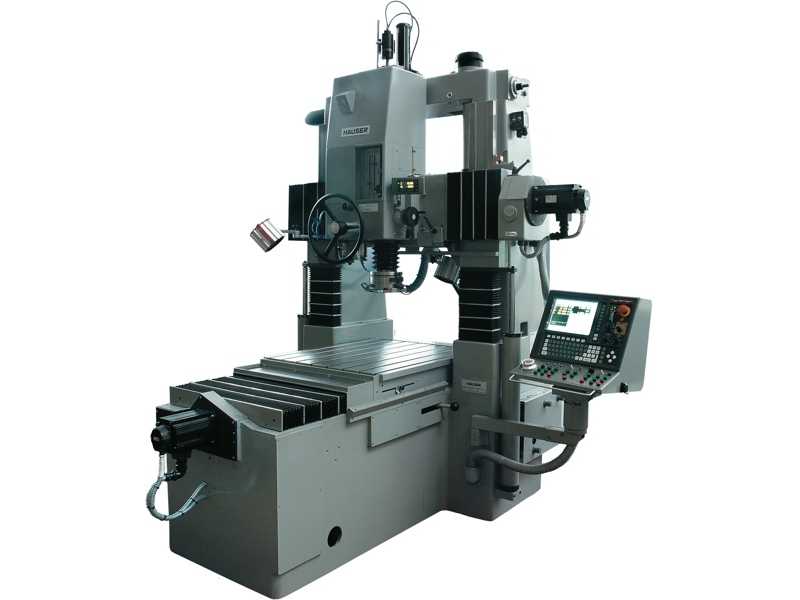

Особенности координатно-фрезерных станков по металлу на примере X716
Значительная часть современных фрезерных станков с ЧПУ имеет возможность обрабатывать заготовки по трем независимым координатным осям. В 3-х координатных установках фреза производит продольное и поперечное движение в горизонтальной плоскости, параллельно рабочему столу и закрепленной на нем заготовке. Это соответствует осям X и Y. В 3-х координатном станке эти движения производятся перемещением стола с заготовкой.
Вертикальное движение по оси Z в 3-х координатных станках может осуществляться как путем перемещения стола, так и шпиндельного узла. В случае перемещения стола с заготовкой оно производится при помощи гидравлической консоли. Этот способ имеет существенные недостатки, поскольку требует движения массивных деталей. Поэтому этот способ используется только в легких и средних горизонтальных и широкоуниверсальных фрезерных станках. Из-за низкой точности данный способ ограниченно используется в координатно-фрезерных станках.
4-х координатный фрезерный станок оснащается поворотным устройством, которое позволяет выполнять поворот фрезы относительно одной из осей. Чаще всего обеспечивается поворот относительно оси Y. Это расширяет технологические возможности фрезерного станка по сравнению с 3-х координатными установками. На 4-х координатном станке можно одновременно производить обработку ряда поверхностей заготовки без смены ее положения.
При увеличении степеней свободы перемещения инструмента до 5, возможности станка также возрастают. Дополнительная рабочая ось у 5-ти координатного фрезерного станка появляется либо за счет поворота рабочего стола, либо шпинделя. Это приводит к усложнению конструкции фрезерного станка и повышению его цены, однако компенсируется значительным расширением технологических возможностей. Также существуют фрезерные станки по металлу, которые имеют возможность поворота рабочего стола по двум осям.
Особенности многокоординатных фрезерных станков
Преимущества координатно-фрезерных станков:
- Возможность производства наиболее сложных деталей. К таким относятся изделия с криволинейной и фасонной поверхностью. В современной технике данные детали используются достаточно часто, ими являются многие зубчатые колеса, крыльчатки, роторы и т. д. В некоторых случаях деталь может быть произведена только на 4-х координатном или даже на 5-ти координатном фрезерном станке.
-
Возможность изготовления деталей за небольшое количество операций. Даже детали обычной сложности, особенно корпусные, содержат большое количество конструктивных элементов. К ним относятся ребра жесткости, скругления, бобышки, отверстия и т.
- Широкие возможности. Удобство 3-х координатного фрезерного станка и станков с большим количеством рабочих осей в том, что они позволяют выполнять множество операций, не переставляя заготовку. Используя эти станки с ЧПУ, можно произвести значительную часть обработки в автоматическом режиме.
Многокоординатные фрезерные станки по металлу с ЧПУ получили значительное распространение благодаря своей эффективности.
Координатно-фрезерный станок обладает значительно большей жесткостью, но сложные требования к конструкции приводят к появлению ограничений по массе и размеров заготовки. Поэтому их сфера использования ограничена, они применяются для небольших и средних деталей сложной формы. В ряде случаев для производства простых деталей более выгодно купить простые станки — с меньшим функционалом, но и меньшей ценой. Поэтому перед тем, как купить станок, следует тщательно проанализировать варианты технологического процесса и выбрать оптимальное решение по цене.
Предыдущая статья
Следующая статья
Получить консультацию
по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР
Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля
Отправляя заявку, вы соглашаетесь с политикой конфиденциальности
Проработать технологию, подобрать станок и инструмент
Горизонтальный координатно-расточной станок 2А459А
Главная / Станки по металлу / Расточные и сверлильные станки / Координатно-расточные станки / Координатно-расточной станок 2А459А
Цена: по запросу
Горизонтальный координатно-расточной станок 2А459А с УЧПУ с вращающимся столом. Станок координатно-расточной 2А459А предназначен для выполнения с высокой точностью и производительностью расточных и фрезерных работ, а также развертывания, зенкерования, рассверливания, подрезания торцов, нарезания резьб метчиками, выполняемых по заданной программе.
Станок координатно-расточной 2А459А имеет возможность работы в ручном режиме «Цифровой индикации».
Область применения станка 2А459А — единичное, мелкосерийное, серийное производство высокоточных деталей в инструментальных и механических цехах машиностроительных заводов.
Характерной особенностью станка 2А459А является обработка отверстий, расположенных на одной оси, на параллельных, перпендикулярных или расположенных под произвольными углами, параллельных зеркалу стола осях с высокой точностью как по геометрии, так и по их взаимному расположению.
Наше предложение лучшее в Москве. Узнать цену на 16.11.2022
Я согласен на обработку персональных данных
- Технические характеристики
- Фото / Видео
| Параметры | Значения |
|---|---|
| Модель | 2А459А |
| Рабочая поверхность стола, мм | |
| длина х ширина | 1000 х 1000 |
| Число Т-образных пазов стола | 7 |
| Расстояние между пазами, мм | 125 |
| Ширина паза, мм | 22 |
| Наибольшая масса заготовки, устанавливаемой на столе, кг | 2000 |
| Наибольшее перемещение по координатам: | |
| — Х, мм | 1250 |
| — У, мм | 1000 |
| — Z, мм | 800 |
| — В, градусов | 360 |
| Наименьшее расстояние от оси шпинделя до рабочей поверхности стола, при установке стойки на координату 330мм, мм | 30 |
| Частота вращения шпинделя (регулирование бесступенчатое), об/мин | 10. ..2500 |
| Наибольший крутящий момент на шпинделе, Нм | 441 |
| Внутренний конус шпинделя | 50 (7:24) |
| Наибольший конус в переходной втулке | Морзе 4 |
| Пределы рабочих подач по координате: | |
| Х,У, Z, мм/мин; | 2…2500 |
| В, град/мин | 0,72…1000 |
| Скорость быстрого перемещения: | |
| Х,У, Z, мм/мин; | 8000 |
| В, град/мин | 2000 |
| Максимальное усилие подачи при резании по координате Z, Н | 10000 |
| Габаритные размеры станка без приставного оборудования не более, мм: | |
| — длина х ширина х высота | 4415 х 4265 х 3800 |
| Масса станка без приставного оборудования не более, кг | 14600 |
| Параметры | Значения |
|---|---|
| Модель | 2А459А |
| Рабочая поверхность стола, мм | |
| длина х ширина | 1000 х 1000 |
| Число Т-образных пазов стола | 7 |
| Расстояние между пазами, мм | 125 |
| Ширина паза, мм | 22 |
| Наибольшая масса заготовки, устанавливаемой на столе, кг | 2000 |
| Наибольшее перемещение по координатам: | |
| — Х, мм | 1250 |
| — У, мм | 1000 |
| — Z, мм | 800 |
| — В, градусов | 360 |
| Наименьшее расстояние от оси шпинделя до рабочей поверхности стола, при установке стойки на координату 330мм, мм | 30 |
| Частота вращения шпинделя (регулирование бесступенчатое), об/мин | 10. ..2500 |
| Наибольший крутящий момент на шпинделе, Нм | 441 |
| Внутренний конус шпинделя | 50 (7:24) |
| Наибольший конус в переходной втулке | Морзе 4 |
| Пределы рабочих подач по координате: | |
| Х,У, Z, мм/мин; | 2…2500 |
| В, град/мин | 0,72…1000 |
| Скорость быстрого перемещения: | |
| Х,У, Z, мм/мин; | 8000 |
| В, град/мин | 2000 |
| Максимальное усилие подачи при резании по координате Z, Н | 10000 |
| Габаритные размеры станка без приставного оборудования не более, мм: | |
| — длина х ширина х высота | 4415 х 4265 х 3800 |
| Масса станка без приставного оборудования не более, кг | 14600 |
