Д-400 Станок деревообрабатывающий комбинированный. Паспорт, схемы, описание, характеристики

Производителем деревообрабатывающего комбинированного станка Д-400 является компания Техснаб, ООО, г. Иваново. Адрес сайта: http://tehsnabstanki.ru

Компания «Техснаб» занимается разработкой и выпуском деревообрабатывающих станков с 1992 года.

Деревообрабатывающие станки Компании Техснаб

• Д-250 — станок делится на 2 независимых станка: Фуганок и рейсмусовый узел
• Д300 — базовый станок. Ширина фугования (рейсмусования): 310мм. Масса станка: 650 кг.
• Д-400 — базовый станок. Максимальная ширина фугования (рейсмусования): 410мм. Масса станка: 780 кг.

Д-400 станок деревообрабатывающий комбинированный. Назначение, область применения

Деревообрабатывающий комбинированный станок Д-400 предназначен для комплексной обработки столярных изделий и несложной мебели пилением, строганием (фугованием), фрезерованием с ручной подачей заготовки на предприятиях средней мощности.

При соответствующей наладке на станке Д-400 можно выполнять следующие виды обработки:

Строгальный шпиндель (ножевой вал):

1. строгание (фугование) по плоскости до 410 мм по ширине и до 4,3 мм в глубину за один проход;
2. строгание по ребрам (кромке) под углом от 0 до 45°;
3. рейсмусование одностороннее досок, брусьев с механической подачей до 320 мм по ширине и до 4,3 мм в глубину;
4. сверление, изготовление продольных и поперечных пазов концевыми фрезами на сверлильно-пазовальном приспособлении.

Пильный шпиндель:

5. распиловку вдоль и поперек волокон доски толщиной до 80 мм при скорости подачи заготовки до 1,5 м/мин;
6. распиловку вдоль волокон под углом от 0 до 45° с помощью линейки;
7. распиловку плит, досок поперек волокон (торцевание) прямо и под углом с помощью торцовочной каретки;

Фрезерный вертикальный шпиндель:

8. фрезерование фасонными фрезами до Ø180 мм;
9. зарезание шипов фасонными фрезами с помощью каретки;
10. криволинейное фрезерование фасонными фрезами по шаблону (копировальное устройство по заказу).

Особенности конструкции многофункционального станка Д-400

• Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время
• Привод пильного, строгального и фрезерного шпинделей индивидуальный от 3-х электродвигателей
• Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу)
• Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка
• Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается
• Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу
• Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой
• Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов
• Станок укомплектован эксцентриковыми прижимами, направляющими.
• На станке имеется возможность производить заточку режущего инструмента (сверл, резцов и пр.), а также плоских ножей с пряморежущей кромкой для фуганков и цилиндрических сборных фрез.

Условия эксплуатации – на открытых площадках, под навесом, в закрытых помещениях, кроме жилых помещений.

Станки должны эксплуатироваться в следующих условиях:

• Высота над уровнем моря – до 1000 м;
• Нормальное эксплуатационное значение атмосферного давления: 865…1065 ГПа (650—800 мм рт. ст.)
• Нормальные значения температуры воздуха при эксплуатации станка: +10°С … +25°С
• Рекомендуемая температура воздуха +17°С … +23°С
• Рекомендуемая относительная влажность воздуха не более 75% при 20 ºС
• Допускается влажность воздуха до 85% при +25 «С и при более низких температурах, но без конденсации влаги.
• Исполнение по степени защиты от влаги — незащищенное

Комплект поставки к станку Д-400

Станок в сборе

Ящик Д300. 052

Комплектность:

1. Шипорезная каретка (в сборе)
2. Зажим сверлильный (в сборе)
3. Уголок
4. Ножи строгальные (установлены на станке)
5. Пила дисковая 315х32 z=48 (поставляется за доп. плату)
6. Кожух пилы с секторами
7. Комплект опор (поставляется за дополнительную плату)
8. Вставка на круглопильное устройство
9. Упор круглопильного устройства
10. Кожух фрезерного устройства
11. Зажим кожуха фрезерного устройства
12. Кольцо и лист фрезерного устройства
13. Стопор фрезерного устройства (установлен на станке)
14. Направляющая строгального устройства (в сборе)
15. Защита строгального устройства (в сборе)
16. Устройство сверлильное (в сборе)
17. Винты крепления сверлильного устройства
18. Руководство по эксплуатации

Дополнительные приспособления к станку Д-400

• Д300К1 — Быстросъемная копировальная приставка для криволинейного фрезерования;
• Д300ФШ — Приспособление фрезерное прижимное. Применяется для увеличения производительности фрезерного узла;
• автоподатчик — Автоматическое подающее устройство;
• ДС2200 — Аспирационная система (стружкоотсос).

Деревообрабатывающие станки Компании Техснаб

• Д300 — базовый станок. Ширина фугования (рейсмусования): 310мм. Масса станка: 650 кг.
• Д-400 — базовый станок. Максимальная ширина фугования (рейсмусования): 410мм. Масса станка: 780 кг.
• Д300/260 — станок без вертикального фрезерного шпинделя. Ширина фугования (рейсмусования): 300мм
• Д250 — станок делится на 2 независимых станка: Фуганок и рейсмусовый узел
• Д300ФР — в состав оборудования не входят устройства: — фрезерное, круглопильное, шипорезное, сверлильно-пазовальное
• Д-400ФР — в состав оборудования не входят устройства: — фрезерное, круглопильное, шипорезное, сверлильно-пазовальное
• Д300 Ф1300 — станок делится на 2 независимых станка. Восемь функций
• Д300 Ф2000 — станок делится на 2 независимых станка. Восемь функций
• Д300 Ф2600 — станок делится на 2 независимых станка. Восемь функций

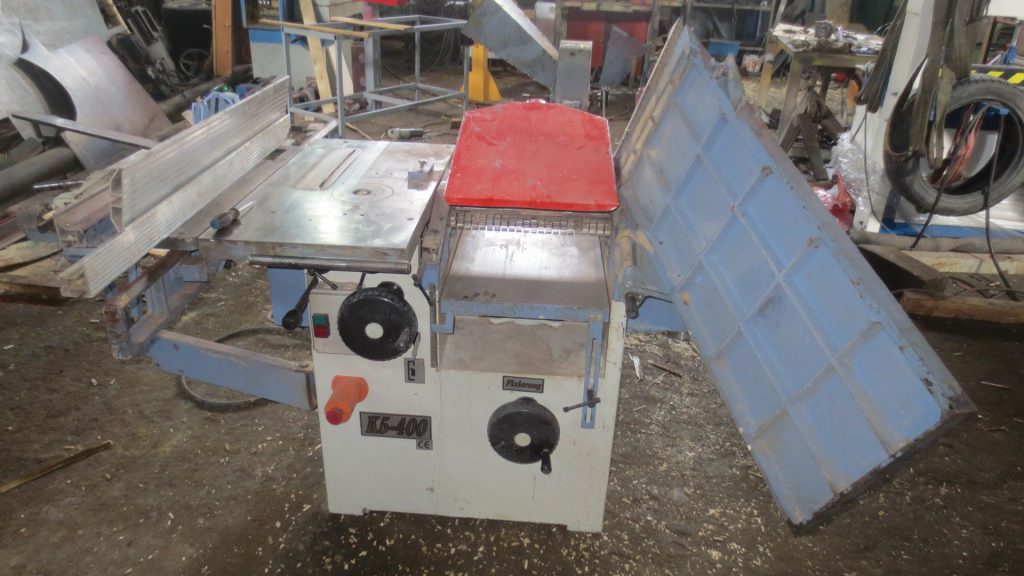

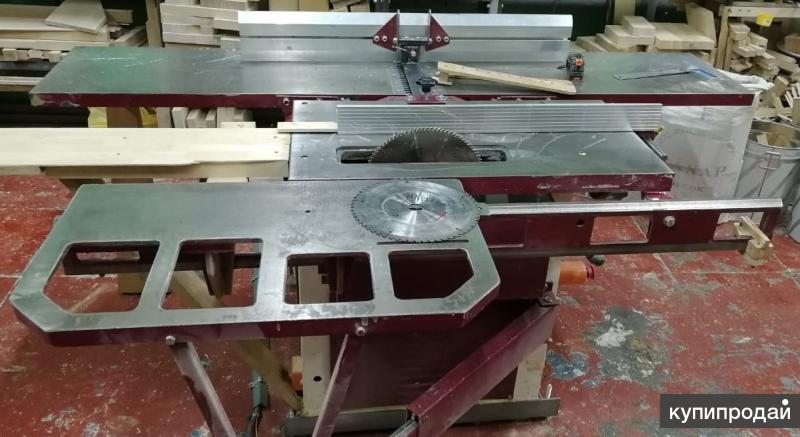

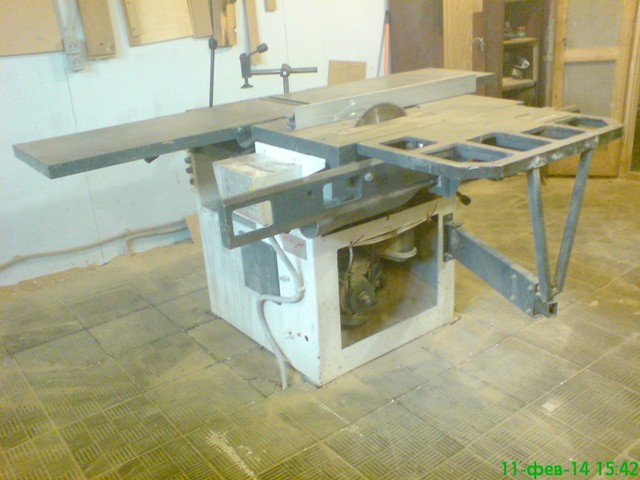

Д-400 Общий вид комбинированного станка

Состав комбинированного станка Д-400

1. Станина Д300.101.051
2. Рейсмус Д300.200.001
3. Устройство круглопильное Д300.401.001
4. Устройство фрезерное Д300.402.001
5. Устройство шипорезное Д300.403.001
6. Устройство сверлильное Д300.405.001

Кинематическая схема комбинированного станка Д-400

Кинематическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе

Устройство комбинированного станка Д-400

Станина (Д-400.101.051) рис. 1.1. поз. 1.

Станина представляет собой сварную конструкцию, являющуюся базой для установки круглопильного, рейсмусового, строгального, фрезерного и сверлильного устройств. Станина монтируется на ровной жесткой плоскости и не требует специального фундамента. Выставка станины осуществляется по уровню в продольном и поперечном направлениях регулировкой опор. Конструкция станины предусматривает возможность установки станка на виброопоры.

Сборочная группа «Рейсмус» (Д300.200.001) рис. 1.1. поз. 3

В сборочную группу «Рейсмус» входят:

• устройство рейсмусовое (Д300.201.001)
• устройство строгальное (Д300.202.001)

Устройство рейсмусовое (Д300.201.001)

Устройство рейсмусовое состоит из ножевого вала, механизма подачи, которые монтируются на двух чугунных щеках, установленных на станину, подъемный стол монтируется непосредственно на станине. На щеках также устанавливается устройство, препятствующее выбросу обрабатываемой заготовки в сторону работающего.

Ножевой вал является режущим органом устройства и представляет собой стальной цилиндр с укрепленными в его пазах тремя строгальными ножами. Закрепление ножей осуществляется посредством зажимных болтов и клиньев, прижимающих ножи к опорным плоскостям вала. Нижняя кромка ножей опирается на пружины, что облегчает их выставку и регулировку. Ножевой вал вращается в двух шарикоподшипниках. Крутящий момент на ножевой вал передается от электродвигателя, установленного в пазах боковой стенки станины, посредством клиноременной передачи.

Натяжение ремня осуществляется вертикальным перемещением электродвигателя в пазах.

Подъемный стол монтируется в корпусе и устанавливается непосредственно на станине. Подъем осуществляется с помощью штурвала.

Механизм подачи заготовки состоит из двух валов (подающего рифленого и принимающего гладкого), которые приводятся во вращение с помощью понижающей зубчато-цепной передачи. Отбор мощности на механическую подачу производится от ножевого вала с помощью фрикциона (подпружиненное обрезиненное колесо), установленного на одном из валов зубчато-цепной передачи. Натяжение цепи осуществляется подпружиненной звездочкой.

Противовыбрасывающее устройство (упоры) смонтировано на одной из связей чугунных щек. Для установки подъемного стола по высоте на нужный размер обработки служит линейка с указателем.

Во время работы на строгальном устройстве механизм подачи заготовки должен быть отключен с помощью фиксируемого рычага.

Регулировка и наладка рейсмусового устройства

Ножи необходимо устанавливать так, чтобы они выступали на 1,5 мм за габариты ножевого вала. При установке контролировать равномерную выставку ножей по всей длине вала.

Затяжку болтов, удерживающих ножи, начинать от середины клина. Перед началом работы обязательно проверить надежность крепления ножей. Включив фуговальное устройство, убедиться в нормальной его работе, правильном направлении вращения. Необходимо следить за работой подшипников ножевого вала. В случае повышения температуры необходимо демонтировать подшипники, промыть и заменить смазку.

Регулярно следить за натяжением цепи механизма подачи заготовки и состоянием резинового покрытия приводного колеса фрикциона.

Примечание: при работе на рейсмусовом устройстве фуговальные столы могут быть повернуты на кронштейнах при наличии защитного кожуха ножевого вала.

Устройство строгальное (Д300.202.001) рис. 1.1. поз. 7

Устройство строгальное состоит из ножевого вала, подающего (переднего) и приемного (заднего) фуговальных столов, направляющей линейки и защиты ножевого вала. Столы смонтированы на верхних гранях щек рейсмусового устройства. Столы имеют регулировку по высоте, что обеспечивает снятие с обрабатываемого материала стружки различной толщины. Задний стол выставляется заподлицо с верхней точкой траектории движения ножей ножевого вала с помощью линейки и в процессе работы регулировке не подлежит.

Передний стол переставляется в зависимости от требуемой толщины снятия стружки. Подъем столов осуществляется за счет перемещения по резьбе осей, жестко связанных со столами.

Направляющая линейка служит для направления обрабатываемого материала и для строгания кромок под определенным углом (максимальный угол 45°). Линейка фиксируется зажимом. Ограждение ножевого вала регулируемое на ширину обрабатываемого материала. Электропривод единый для рейсмусового ,и строгальных устройств.

Регулировка и наладка строгального устройства

Следить за состоянием поверхностей столов. Задиры, выбоины необходимо устранить. Следить за надежностью крепежных элементов направляющей линейки. Остальные требования по регулировке и наладке строгального устройства аналогично п. 6.2.3. «Регулировка и наладка рейсмусового устройства».

Устройство круглопильное (Д300.401.001) рис. 1.1. поз. 2.

Устройство круглопильное применяется для продольной, поперечной и распиловки материала «под углом».

Приспособление состоит из рабочего стола, направляющей линейки, вращающегося шпинделя с дисковой пилой.

Корпус шпинделя имеет возможность перемещаться по направляющим литого кронштейна, на котором жестко закреплен стол, а сам кронштейн крепится к станине.

На шпинделе с одного конца установлена дисковая пила, которая закреплена между фланцев с помощью гайки, на другом конце шпинделя установлен шкив, на который с помощью клинового ремня передается крутящий момент с электродвигателя.

Электродвигатель закреплен на маятниковой опоре, которая смонтирована на боковой стенке станины. Натяжение ремня производится с помощью перемещения маятниковой опоры.

Высота пропила регулируется с помощью рычага путем перемещения корпуса шпинделя по направляющим кронштейна и фиксации в нужном положении.

Направляющая линейка, установленная на столе, имеет возможность, перемещаться для регулирования ширины отпила. Для отсчета ширины отпила на торце стола, установлена линейка.

Для поперечной распиловки и распиловки под углом используется шипорезная каретка, перемещающаяся по направляющим параллельно плоскости пилы. На каретке установлен упорный уголок для базирования заготовки. Для распиловки под углом уголок разворачивается и фиксируется в нужном положении.

Направление вращения пилы — на работающего.

Дисковая пила закрыта сварным стальным ограждением с устройством, препятствующим выбросу обрабатываемой заготовки в сторону работающего.

Сзади дисковой пилы установлен расклинивающий нож.

В нижней части кожуха имеется патрубок для подсоединения отсасывающего устройства удаления стружки.

Регулировка и наладка круглопильного устройства

Дисковую пилу установить на вал и надежно поджать гайкой через фланец. Проверить на холостом ходу направление вращения пилы. Направление вращения на оператора. Проверить надежность крепления расклинивающего ножа, наличие защитного ограждения и его крепление. Зазор между ножом по всей его длине и пилой не должен превышать 10 мм.

Устройство фрезерное рис. 1.1. поз. 4 (шипорезное рис. 1.1. поз. 5)

Устройство фрезерное (шипорезное) состоит из корпуса, прифланцованного к нижней поверхности стола круглопильного устройства. Внутри корпуса перемещается пиноль, в подшипниках которой установлен фрезерный шпиндель. На конце шпинделя устанавливаются фрезы различной толщины и профиля. Для установки фрез имеется комплект проставных втулок. Крепление инструмента на шпинделе производится с помощью гайки. Выдвижение шпинделя в рабочую позицию и регулировка по высоте осуществляется ручным приводом, состоящим из зубчатой пары и винта. В рабочем положении шпиндель фиксируется стопором.

Электродвигатель привода установлен на подмоторной плите. Натяжение ремня осуществляется перемещением плиты на двух скалках, которые после регулировки фиксируются.

Изменение скорости вращения шпинделя производится перекидыванием ремня на двухручьевых шкивах.

Шпиндель с установленными фрезами закрыт кожухом.

В задней части кожуха имеется патрубок для подсоединения отсасывающего устройства удаления стружки. Глубина фрезерования регулируется перемещением кожуха в направляющих пазах (показанное на рис 1.1. приспособление фрезерное не входит в комплект станка и поставляется за дополнительную плату).

Для нарезания шипов используется каретка со столом. На столе установлен упорный уголок с зажимом, позволяющий базировать и зажимать заготовку.

Уголок имеет возможность разворачиваться, что позволяет осуществлять нарезку шипов под различными углами.

При работе на круглопильном устройстве шпиндель фрезерного (шипорезного) устройства устанавливается в крайнее нижнее положение, а отверстие в столе закрывается специальной заглушкой.

При работе на фрезерном (шипорезном) устройстве дисковая пила круглопильного устройства должна быть установлена в крайнее нижнее положение и надежно зафиксирована, а ее защитный кожух должен быть снят.

Регулировка и наладка фрезерного (шипорезного) устройства

Опустить дисковую пилу круглопильного устройства в крайнее нижнее положение и надежно зафиксировать.

Снять заглушку на столе и выдвинуть шпиндель в рабочую позицию. Установить с помощью втулок фрезу (набор фрез) на шпиндель и надежно поджать гайкой.

Установить ограждение с направляющей планкой (при фрезеровании) или без нее (при нарезании шипов) и отрегулировать на необходимый размер. Надежно закрепить ограждение. Фрезу (набор фрез) путем перемещения шпинделя установить на необходимый размер по высоте, пиноль зафиксировать.

Проверить на холостом ходу направление вращения фрезы.

Направление вращения на оператора.

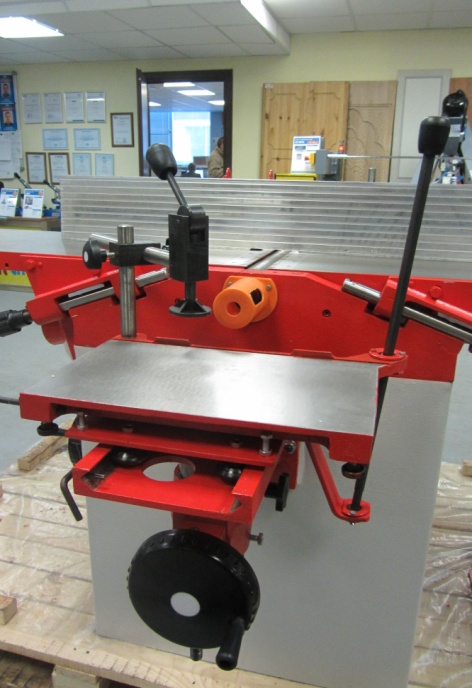

Устройство сверлильное рис. 1.1. поз. 6

Устройство сверлильное применяется для сверления отверстий и фрезерования пазов, выборок.

Устройство сверлильное состоит из стола, смонтированного на кронштейне, жестко закрепленном на щеке рейсмусового устройства.

Стол имеет возможность перемещаться: вертикально «вверх — вниз», горизонтально вдоль оси и перпендикулярно оси режущего инструмента. Перемещение стола осуществляется: по высоте винтом с маховиком и ручкой, в горизонтальной плоскости с помощью рычага.

На столе имеется базовый упор для заготовки и устройство крепления заготовки.

Регулировка и наладка сверлильного устройства

Сверлильный патрон (в комплект поставки не входит) установить на конический конец ножевого вала, рейсмусового устройства, и закрепить винтом.

Проверить на холостом ходу направление вращения патрона.

Установить режущий инструмент в патрон и зажать.

Проверить радиальное биение инструмента. Если биение больше 0,1 мм, заменить инструмент.

Убедиться в надежности работы зажима заготовки.

По окончании работы инструмент из патрона удалить.

Схема электрическая принципиальная деревообрабатывающего комбинированного станка Д-400

Электрическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе

Электрическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе

Читайте также: Заводы производители деревообрабатывающих станков в России

Станок деревообрабатывающий Д-400. Видеоролик

Станок Д-400 в работе

Технические характеристики комбинированного станка Д-400

Наименование параметра	Д-250	Д300	Д400
Фугование (строгание)
Наибольшая ширина фугования (строгания), мм	250	320	410
Наибольшая глубина снимаемого слоя за один проход при строгании, мм	5	4,3	4,3
Диаметр режущей части ножевого вала, мм	75	70	70
Частота вращения ножевого вала на холостом ходу, об/мин	4000	5600	5600
Размеры строгального ножа, мм
Количество строгальных ножей	3	3	3
Ширина строгальных столов, мм	250	320	410
Общая длина строгальных столов, мм	1100	1420	1420
Рейсмус
Максимальная и минимальная толщина заготовки при рейсмусовании, мм	190. .5	180..5	180..5
Наименьшая длина обрабатываемой заготовки при рейсмусовании, мм	300	300	300
Скорость подачи заготовки в режиме рейсмуса, м/мин	6	10	10
Размеры рабочей поверхности рейсмусового стола, мм	252 х 600	320 х 550	400 х 650
Максимальная ширина рейсмусования, мм	248
Наибольшая толщина срезаемого слоя при рейсмусовании, мм	2,5
Высота подъема рейсмусового стола (максимальная высота заготовки), мм	195	180	180
Пиление. Устройство круглопильное
Диапазон глубины пропила, мм	1..70	1..80	1..80
Наибольший диаметр пильного диска, мм	Ø250 х 33 х 3	Ø250. .Ø315	Ø250..Ø315
Посадочный диаметр пилы, мм	32	32, 50	32, 50
Толщина пилы, мм	3	2	2
Частота вращения пилы, об/мин	4500	3500	3500
Размеры рабочей поверхности пильного стола, мм	980 х 470	750 х 500	750 х 500
Размеры торцевой каретки, мм	400 х 250
Ход торцевой каретки, мм	1080
Вертикальное фрезерование. Устройство фрезерное
Вертикальное перемещение шпинделя (наибольшая толщина обрабатываемого материала), мм	80	80	80
Посадочный диаметр фрезерного шпинделя, мм	32	32	32
Наибольший диаметр фрезы, мм	144	180	180
Частота вращения фрезерного шпинделя, об/мин	4500 / 6500	6000 / 8000	6000 / 8000
Размеры рабочей поверхности стола, мм	980 х 470	750 х 500	750 х 500
Размеры рабочей поверхности шипорезной каретки, мм	250 х 400	335 х 450	335 х 450
Наибольший ход каретки, мм	1080	900	900
Сверление. Фрезерование концевой фрезой
Наибольший диаметр сверла, фрезы, мм	16	16	16
Частота вращения сверла, фрезы, мин	4500	5600	5600
Размеры рабочей поверхности стола, мм	365 х 150	450 х 250	450 х 250
Глубина сверления, мм	100	150	150
Продольный ход стола, мм	150	150	150
Электрооборудование станка
Род тока питающей сети	220В / 380В 50Гц	380В 50Гц	380В 50Гц
Количество электродвигателей на станке, шт	3	3	3
Электродвигатель строгального, рейсмусового, сверлильного устройства, кВт	1,5	2,2	2,2
Электродвигатель круглопильного устройства, кВт	1,5	3,0	3,0
Электродвигатель вертикального фрезерного устройства, кВт	1,4	3,0	3,0
Суммарная мощность электродвигателей, кВт	4,4	8,2	8,2
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм	1260 х 1140 х 970	1660 х 1500 х 1100	2050 х 1560 х 1100
Масса станка, кг	304/355	650	750

Связанные ссылки. Дополнительная информация

Комбинированные станки б/у

Комбинированные станки б/у

В этом разделе представлены универсальные многооперационные и комбинированные станки б/у,  как промышленные, так и бытовые с фото и характеристиками, после ремонта и просто в отличном рабочем состоянии по низким ценам.

Так же продаем новые станки и оборудование. Цены на все станки сообщим по Вашему запросу.

Мы покупаем и берем на реализацию комбинированные и универсальные станки.
Если Вы хотите продать оборудование или станок, то сообщите нам на email: [email protected], либо по телефону.

• Год выпуска: 2008. Состояние: в отличном состоянии. Страна происхождения: Болгария. Местонахождение: Тверь. Цена: по запросу.

  Подробнее »

• Состояние: отличное. Страна происхождения: Россия. Местонахождение: Тверь. Год выпуска: 2013 Цена: по запросу.

  Подробнее »

• Состояние: комплектное рабочее. Страна происхождения: Россия. Местонахождение: Республика Татарстан. Цена: по запросу.

  Подробнее »

• Кол-во: 2 шт. Год выпуска: 1975. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Самарская обл.; Тверская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 2008. Состояние: в рабочем состоянии. Страна происхождения: Германия. Местонахождение: Ленинградская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 2011. Состояние: отличное рабочее. Страна происхождения: Швейцария. Местонахождение: Тверская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 199-е. Состояние: в рабочем состоянии, в настоящий момент законсервирован. Страна происхождения: Россия. Местонахождение: г.Москва. Цена: по запросу.

  Подробнее »

• Состояние: в хорошем рабочем состоянии. Страна происхождения: Россия. Местонахождение: Тверская обл. Цена: по запросу.

  Подробнее »

• Состояние: очень хорошее, рабочее, с комплектом дисковых пил. Страна происхождения: Россия. Местонахождение: Челябинская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 1989. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Приморский край. Цена: по запросу.

  Подробнее »

• Состояние: очень хорошее. Страна происхождения: Россия. Местонахождение: Московская обл. Цена: по запросу.

  Подробнее »

• Состояние: отличное; в эксплуатации 6 мес. Страна происхождения: Китай. Место нахождения: Ленинградская обл. Цена: по запросу.

  Подробнее »

• Состояние: в нормальном состоянии. Страна происхождения: Россия. Местонахождение: Ростовская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 2007. Состояние: в отличном состоянии. Страна происхождения: Болгария. Местонахождение: Ростовская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 1985. Состояние: хорошее, рабочее. Местонахождение: г.Боровичи Новгородская обл. Цена: по запросу.

  Подробнее »

• Год выпуска: 2000. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Ярославская обл. Цена: по запросу.

  Подробнее »

Back to top button

Вы можете узнать стоимость или задать любой вопрос,

связавшись с нами по телефону 8 (4822) 47-62-30 или просто заполнив приведенную ниже форму:

Ваше имя, название организации

Телефон для связи

Ваш e-mail

Сообщение

 Получать уведомления о новых поступлениях оборудования

Please leave this field empty.

×

Вы можете предложить нам любое оборудование,

связавшись с нами по телефону +7 (4822) 47-62-30 или просто заполнив приведенную ниже форму:

Ваше имя, название организации

Телефон для связи

Ваш e-mail

Сообщение

 Получать уведомления о новых поступлениях оборудования

Please leave this field empty.

×

Деревообрабатывающий универсальный комбинированный станок Minimax CU 410ES

(512) 931-1962

Универсальный комбинированный станок со всеми минимаксными качествами, по самой доступной цене, идеально подходит для требовательных любителей и мастерских по деревообработке.

Отличительными чертами всех наших комбинированных деревообрабатывающих станков являются:

ПРОСТОТА ИСПОЛЬЗОВАНИЯ
Система открывания рабочего стола вовнутрь станка гарантирует превосходную эргономику.
Все деревообрабатывающие комбинированные станки оснащены анодированными экструдированными направляющими с опорой и быстрой фиксацией и эффективной системой подачи на строгальный станок. Эти особенности делают эти станки простыми в использовании для любого типа обработки.



ГИБКОСТЬ

Максимальная гибкость при использовании фрез с фрезерным шпинделем, оснащенным различными скоростями. Станки оснащены кожухом шпинделя с микрометрической регулировкой, что очень удобно при формовании.
Операции по нарезанию шипов (опция) легко сочетаются с алюминиевой кареткой и специальной скоростью. часть стандартного оборудования минимаксных деревообрабатывающих комбинированных станков.
Подъем и наклон блока с практичными маховиками гарантируют легкую настройку при различных видах обработки.



БЕЗОПАСНОСТЬ

Богатые устройства безопасности CE, такие как защита вала для выполнения операции формования и работы с изогнутыми профилями. Обработка на строгальном станке очень проста благодаря крупногабаритным шлифовальным столам. Преимущества

Единственный в мире в своей категории ! Чугунный пильный агрегат с жесткой конструкцией замкнутого контура может вмещать полотно макс. Диаметр 400 мм (для si 400es и Nova si 40) с установленным подрезным лезвием , обеспечивающим идеальную и легкую резку шпона и толстых массивных древесных материалов. Пильный диск использует 100% мощности двигателя благодаря подрезному диску с независимым двигателем в стандартной комплектации . Точки опоры вращения пильного блока имеют диаметр 120 мм и стоят на устойчивых серповидных упорах, отделяющих его от основания: жесткое надежное решение.

Непревзойденное литье
Максимальная стабильность и жесткость в любых условиях работы благодаря большой колонне фрезы, полностью изготовленной из чугуна. 4 стандартные скорости идеально подходят для любого типа обработки, от формовки до фрезерования и нарезания шипов, с возможностью установки инструментов диаметром до 320 мм (300 мм без CE).

Идеальная отделка
Оптимальное строгание с минимальными усилиями благодаря режущему блоку диаметром 95 мм и 4 ножам. Для безупречной отделки давление подающих роликов рейсмуса можно регулировать в зависимости от типа обрабатываемой древесины. Подающий валик имеет спиральный профиль, что гарантирует надежную и постоянную подачу заготовки, а выходной валик из стали, обработанной пескоструйной обработкой, поддерживает идеальную финишную обработку после обработки.

Стабильность во времени
Удобное и точное строгание. В серии Elite S используются эргономичные решения, такие как наплавочные столы 2200 мм из ребристого чугуна с одновременным открыванием внутрь станка под углом 90°. Для максимальной долговременной стабильности чугунный рейсмусовый стол поднимается на 4 шпинделях с трапециевидной резьбой, защищенной от пыли.

Технические данные 90 071 мм/дюймы

410 у.е.
Рабочая ширина режущей головки	мм/дюймы	410/16
Длина станины	мм/дюймы	2200/86
Макс. диаметр пилы с установленным подрезным диском	мм/дюймы	350/14
Размер оправки пильного диска	мм/дюймы	25 / 1
Макс. выступ пильного диска от стола под углом 90°/45°	мм/дюймы	118/84 4,64/3,3
Ширина реза на параллельном упоре (пропускная способность)	мм/дюймы	1000/39
Макс. полезная длина шпинделя	мм/дюймы	125/5
Макс. диаметр инструмента при профилировании	240 / 9,44
Скорость фрезерного шпинделя	об/мин	1700/4000/7000/9000
(3 шт.) Трехфазные двигатели	л.с.	8
Макс. квадратный ход циркулярной пилы	мм/фут	2600/8,5
С режущей головкой TERSA с прямыми ножами: Диаметр ножевого вала / количество стандартных ножей Размер стандартных ножей	мм/№ мм	95/4 410 х 30 х 3

Программное обеспечение История дела

Тим Батлер Технологии для столярных изделий

Подробнее

СМИ Документация minimax Six и Elite S range_RU

Запрос информации

Запрашивать информацию

Заполните онлайн-форму, чтобы продавец связался с вами

Спасибо Ваше сообщение отправлено.

Ошибка! Произошло что-то неладное

Китайский производитель кромкооблицовочного станка, пилы с раздвижным столом, поставщик шлифовального станка

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Деревообрабатывающие станки и оборудование, Деревообрабатывающие многопильные станки, Многопильные станки с охлаждением в верхней и нижней шахтах, Автоматическая пила для бревен с регулировкой скорости вращения

Цена на условиях ФОБ: 3000–16 000 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Производство мебели, дверей, окон, кухонь, шкафов и т. д. Некоторые машины, особенно станки для соединения шипов

Цена на условиях ФОБ: 1500-2600 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Рекомендуемые продукты

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Врезной станок с шипами и пазами для деревянных дверных створок / Станок для изготовления отверстий для деревянных дверных замков, Врезной станок, Шипорез для дверей, Замки Врезной замок

Цена на условиях ФОБ: 1500-2800 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Станки из цельного дерева

Видео

Большая горизонтальная многопильная пила для круглых бревен, пила для разделочной доски для бревен, пила для круглых бревен, различные типы многопильных пил для пробкового дерева

Цена на условиях ФОБ: 3000–16 000 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Торговая компания
	Деловой диапазон:	Производственное и технологическое оборудование
	Основные продукты:	Кромкооблицовочная машина , Раздвижная настольная пила , Шлифовальная машина , Полировальная машина , Древесина . ..
	Основные рынки:	Северная Америка, Южная Америка, Европа, Юго-Восточная Азия/Ближний Восток, Африка, Восточная Азия (Япония/…
	Условия платежа:	ЛК, Т/Т, Д/П, ПайПал, западное соединение
	Доступность OEM/ODM:	Да

Информация отмечена проверяется БВ

Qingdao Qingdao Xinlihui Machinery Co. , Ltd является одним из крупнейших производителей деревообрабатывающего оборудования в Китае. Компания расположена в знаменитом городе Машин-Вангтай.

Наша компания представляет собой комплексное предприятие, специализирующееся на исследованиях и разработках, проектировании, производстве, продаже и обслуживании. С передовым производственным оборудованием и профессиональным техническим персоналом исследований и разработок и управления. Которая сформирована уникальная модель управления и стандартизация …

Просмотреть все

Посещение клиентов

5 шт.

Наш брат из Зимбабве

ИНДИЯ ЗАКАЗЧИК

ВЬЕТНАМ ЗАКАЗЧИК

ИЗРАИЛЬ КЛИЕНТ

Кромкооблицовочный станок клиент из Доминики

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Том

* Сообщение:

Введите от 20 до 4000 символов.
