Если вы занимаетесь резьбой и делаете фигурки или детали из дерева, пластмассы или похожего на них материала, вам не обойтись без инструмента, чье название напоминает далекое советское прошлое: это лобзик.
Лобзик лобзику рознь, сейчас в продаже имеются и «пионерские» элементарные ручные модели, и электрические современные инструменты, лишь отдаленно напоминающие привычные пилки.
Содержание
- Самодельный станок
- Техническое описание и составные части
- Модельный ряд лобзиковых станков
- Лобзики с нижним суппортом
- Станки с двойным суппортом
- Станки на подвеске
- Устройства с градуировкой
- Станки универсальные
- Как сделать лобзиковый станок своими руками?
Самодельный станок
Лобзик можно смастерить и самостоятельно: в технической литературе и сети предлагается множество схем и чертежей электрических лобзиковых станков.
Сделать такое устройство несложно, а пользу от него вы получите значительную.
Вы сможете самостоятельно заниматься производством нужно вам мебели и реализовать самые смелые творческие идеи для интерьера.
Самодельный лобзиковый вам профессионально делать ровные детали самых причудливых форм. Для начала вам нужно определиться с самой подходящей для вас конструкцией.
Техническое описание и составные части
Принципиальная схема любого лобзикового станка одна и та же для разных моделей.
В его составе обязательно имеются следующие части:
- пилка;
- привод с мощностью около 150 Вт;
- коромысло для натяжения пилки;
- рабочая поверхность с градуировкой;
- блок сверления и пр.
На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.
Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол.
Традиционные размеры обычно около 30 – 40 см.

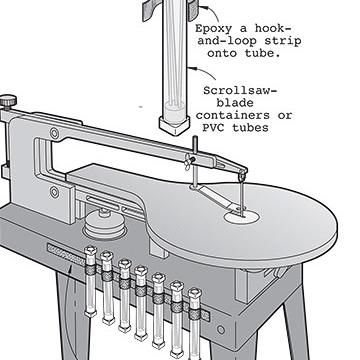

Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.
С разными типами материалов меняются и пилки, в основном это касается их ширины: от 2-х до 10-ти мм. Пилки могут различаться по типу своих хвостиков – с штифтами или без. Они фиксируются в специальном приспособлении для их натяжения и ровного пиления. Для этого в них имеются пружины рессорного вида.
Еще одна важнейшая : кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.

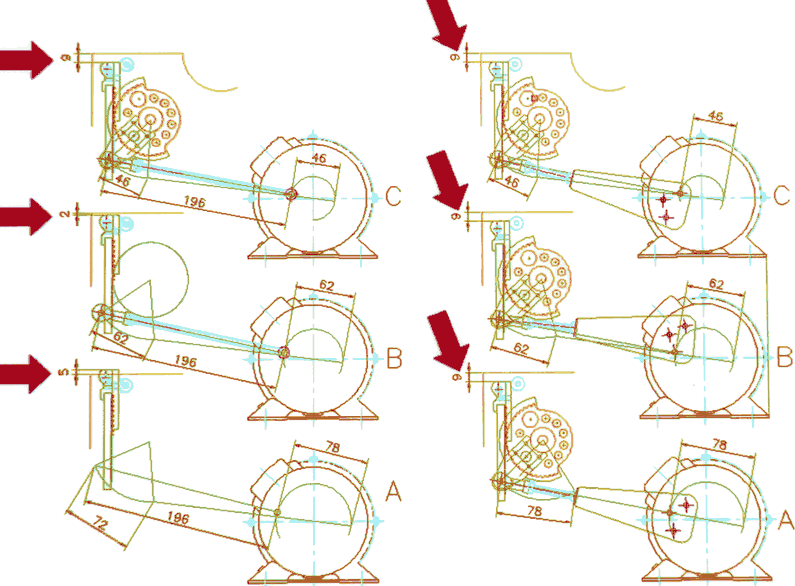

Чертеж сборки лобзикового станка.Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту. Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм.
В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.

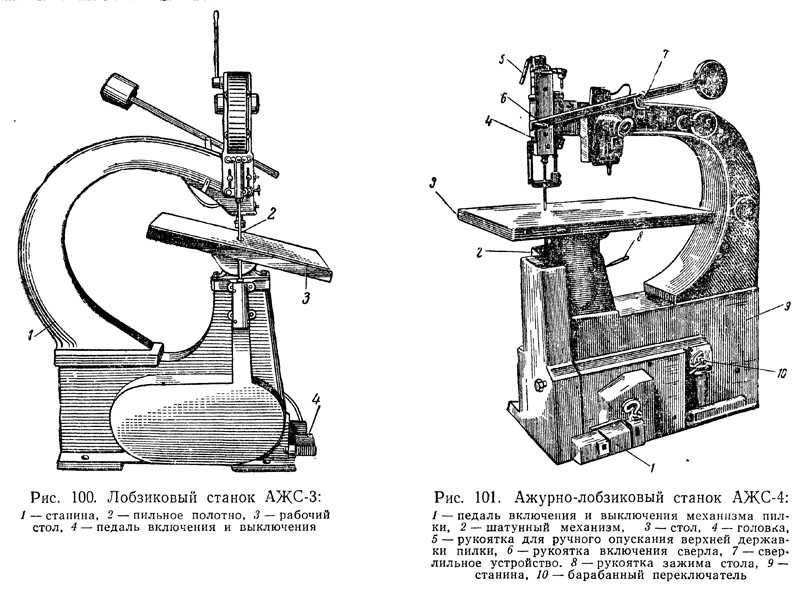

Модельный ряд лобзиковых станков
Чаще всего во своей мощности электропривода, разброс значений огромный: от 90 до 500 Вт.
Также эти устройства подразделяется на разновидности исходя их своей принципиальной конструкции:
- универсальные;
- на подвеске;
- с градуировкой;
- с суппортом в нижнем положении;
- с суппортом двойным.
Лобзики с нижним суппортом
Схема элементов конструкции станка.
Самые употребляемые и популярные модели – станки с нижним суппортом. Их особенностью является разделение рабочей станины на верхнюю и нижнюю части.
Если в верхнем отделе находится лишь одно устройство для пиления и очистки, то в нижнем отделе располагается множество рабочих элементов: электрический мотор, переключатель, узел передачи и узел контроля. Такая конструкция дает возможность пилить листы материалов практических любого размера.
Станки с двойным суппортом
Самодельный лобзиковый станок с двойным суппортом отличается от нижнего суппорта наличием в верхнем отделе специальной дополнительной планки и рабочего стола с возможностью менять угол наклона и общую высоту.
Эти модели предназначены для работы с деталями негабаритных размеров. Такой станок сделать легче, чем предыдущую модель. В материалах, с которыми можно работать на нем, есть ограничения: их толщина не должны превышать 80-ти мм.
Станки на подвеске
Название говорит само за себя: модель подвижна, она работает без станины. Принципиальный момент в данной конструкции – это движение режущей пилки, а не расходника. Сам модуль крепится к потолку, пилка приводится в движение вручную.
Все это дает серьезные преимущества: таким образом можно создавать самые сложные узоры, размеры поверхности ничем не ограничены.
Устройства с градуировкой
Наличие упоров и градусной шкалы дают возможность работать по техническим чертежам, без малейших погрешностей.
Станки универсальные
Такие аппараты обычно называют электролобзиковыми. Их особенность – возможность производить несколько операций типа шлифовки, полировки, пиления и т.д.
Как сделать лобзиковый станок своими руками?
На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.
Вот какая последовательность работ по их изготовлению:
- Делаем станину из фанерного листа или пластика.
Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя. - Размещаем с противоположной стороны специальную качалку с эксцентриком.
Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые. - Производим монтаж промежуточного вала.
Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами.
Аналогичные действия производится с эксцентриком. - У качалки амплитуда движений должна меняться.
Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки. - Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку. Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь. Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами. - Для качалки нужно стойка.
Будет лучше, если она будет сделана из целого куска материала.
Аналогичные действия производится с эксцентриком.
Ваш . Желаем классных идей и их качественного воплощения.
Настольный лобзиковый станок своими руками: чертежи, видео
Содержание статьи:
- Конструкция и технические характеристики
- Виды станков
- Изготовление станка своими руками
- Примеры чертежей и самодельных моделей
С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.
Конструкция и технические характеристики
станок из ручного электролобзика
Устройство любой модели электролобзикового станка обязательно содержит:
- пилу;
- кривошипно-шатунный узел;
- привод;
- устройство натяжения пилы;
- рабочий стол;
- вспомогательные механизмы.
Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.
Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.
Мощность привода для самодельного настольного станка составляет около 150 Вт.
Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см.
Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.
Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.
Виды станков
Конструктивно можно разделить все лобзиковые устройства:
- с нижним суппортом;
- с двойным суппортом;
- на подвеске;
- с градусной шкалой и упорами;
- универсальные.
Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.
Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка.
Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.
Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.
Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.
Изготовление станка своими руками

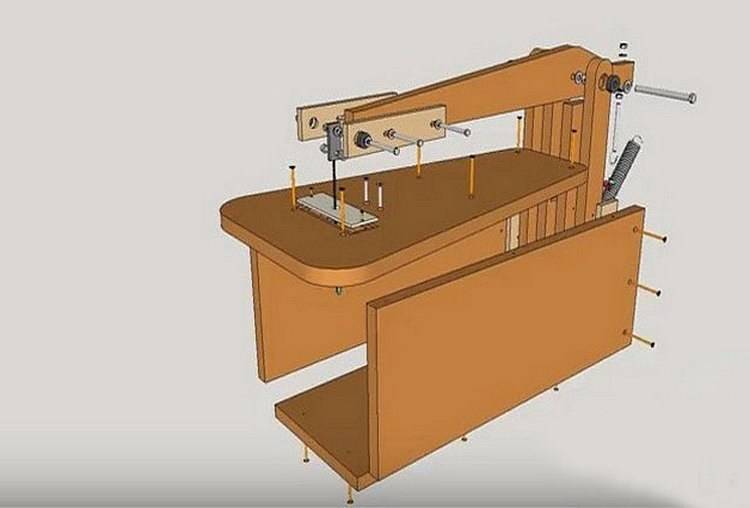

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.
), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.
В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

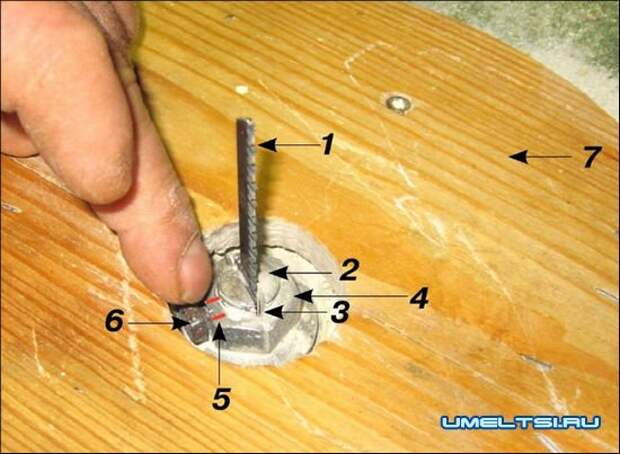

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.
Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита.
Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.
Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.
Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.
Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.
Видео о том как сделать лобзиковый станок своими руками:

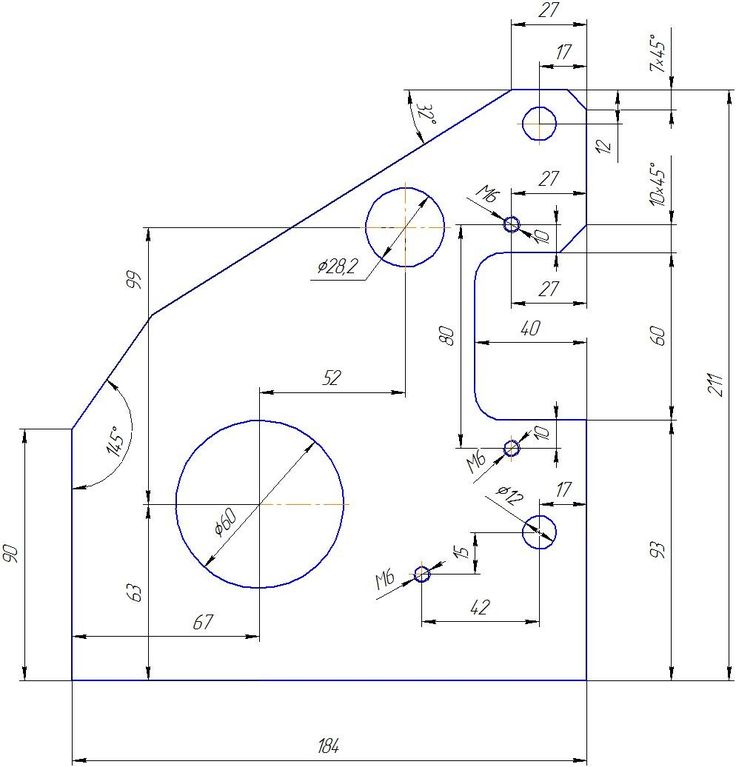

Примеры чертежей и самодельных моделей
выкладываем точки Лобзик из дрели
Электролобзик позволяет быстро и качественно пилить дерево.
состоит из рабочей поверхности, стоек, двигателя и шпиндельного узла. Некоторые устройства выполнены на подставках. Клипсы часто устанавливаются сбоку от рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление электролобзика возможно только при соблюдении инструкции.
Настольные устройства: экспертиза
Если верить отзывам, сделать настольную модификацию очень просто. В первую очередь подготавливается подставка для рабочей поверхности. Его ширина не должна превышать 30 см. Целесообразнее подбирать однофазный двигатель с максимальным напряжением 220 В. Самодельный лобзиковый станок (настольный) выдает среднюю рабочую частоту 55 Гц.
Специалисты говорят, что тисы лучше использовать из стали; при желании их можно вырезать самостоятельно. Пила установлена на шпиндельном узле, прикрепленном к стойке. Во многих моделях используется фиксатор, играющий роль упора. Для закрепления файла используется небольшой винт.

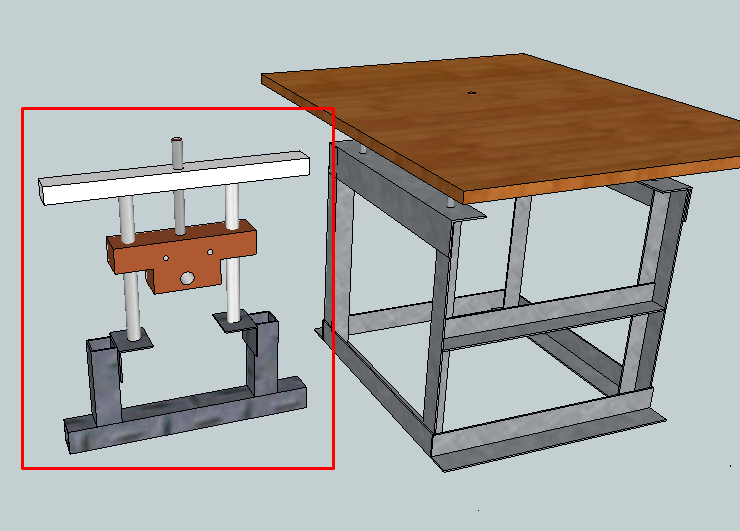

Модели на ножках
При необходимости вы можете сделать это самостоятельно.
Чертежи модификации включают различные размеры рамы, а узлы шпинделя обычно используются с рельсами. Многие модели выполнены на широкой кровати. Ножки можно установить из трубок. Есть также машины с пластинами. Вырезав рабочую платформу, следует заняться шпиндельным узлом.
Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Двигатель целесообразнее использовать коллекторного типа на 220 В. Тисы устанавливаются на лобзиковые станки роторного типа. Направление необходимо приварить к краю пластины. Файл в этом случае должен быть надежно закреплен. Оптимальная высота шпиндельного узла 2,2 см. По окончании работы важно приступить к монтажу силового кабеля и подключению оборудования.
Обзор устройства с широкой рамкой
Профессионалы способны собрать электролобзик своими руками. На чертежах устройств указано наличие широких упоров. Однако первым делом необходимо установить кровать. Если рассматривать простую машину, то защелку для модификации можно подобрать с небольшой длиной.
Отзывы специалистов свидетельствуют о том, что для модели достаточно двух стоек. Для сборки аппарата используется сварочный инвертор. Шпиндельный узел установлен непосредственно в центральной части рабочей платформы. Отверстие под напильник можно сделать резаком. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.
Компактные модификации
Придерживаясь инструкции, вы сможете собрать компактный лобзиковый станок своими руками. Чертежи устройства включают двойные стойки и узкие рамы. Кровати используются с низким профилем. Многие модели имеют узел шпинделя без держателя. При этом направляющие устанавливаются небольшой длины. Для самостоятельной сборки модели рекомендуется в первую очередь выбрать качественную раму.
Дополнительно под рабочей пластиной припаян фиксатор. Для снижения вибрации можно использовать подкладку. Для фиксации используется обычный клей. Файл для модификации следует выбирать небольшой толщины. Оптимальное расстояние установки центрального блока составляет 14 см, а ширина платформы в среднем составляет 17 см.
Электролобзик 2 кВт
При желании вы можете сделать этот лобзик своими руками. Найти чертежи для сборки модификации очень легко. Как правило, используются рамы шириной 35 см. Толщина пластины должна быть около 1,5 мм. Отверстие для напильника необходимо сделать до установки центрального блока. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.
Кожух используется для снижения уровня шума. Многие модели имеют несколько остановок. В этом случае агрегат устанавливается на высоте 10 см. Файл лучше закрепить на пластине. Зажим можно использовать винтового типа. После фиксации центрального блока устанавливается мотор. Для модификации этого типа подойдет устройство с однофазным блоком.
Модели на 3 кВт
На 3 кВт настольный лобзик своими руками изготовить достаточно просто. Специалисты рекомендуют использовать стойки с широкими упорами.
Зажимы следует устанавливать только после центрального блока. Файл модификации можно подогнать на 1,2 мм. Некоторые специалисты делают отверстие уже после установки рамы. В этом случае опоры припаиваются к боковинам стола.
Далее важно оценить размер шпинделя. Целесообразнее использовать мотор с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, работающие на частоте 45 Гц. Они имеют низкое энергопотребление и не перегреваются. Держатели служат для фиксации заготовок. Оптимальная высота шпинделя 15 см. Также стоит отметить, что есть модели с регулировочными пластинами. Для управления рейкой используется маховик. Для установки блока управления доступен обычный контроллер.
Как сделать прибор на 5 кВт
Подготовив несколько упоров и можно сделать электролобзик своими руками. Отзывы специалистов свидетельствуют о том, что модели мощностью 5 кВт хорошо подходят для рыхления. Перед началом работы закупаются все необходимые инструменты.
Вам понадобится пила, а также сварочный аппарат и фрезер. Раму для электролобзика целесообразнее собирать из стальных пластин толщиной 1,3 мм и более. Для мотора нужно сразу предусмотреть место. Кровати в аппаратах установлены с высоким профилем.
На этом этапе можно сразу вырезать отверстие под напильник. Заглушка в сборе должна быть установлена на верхней части пластины. Дополнительно следует отметить, что для напильника требуется большой держатель. Если рассматривать простую модель, то стойки можно установить по бокам каркаса. Тисы используются роторного типа. В верхней части рамы должна быть стойка. Для мотора выбран небольшой кожух. В среднем ширина рамы должна быть 35 см. Если рассматривать профессиональные модели, то в них используются регулируемые зажимы.
Модификации на два пера
Как сделать лобзик своими руками? Модель с двумя штифтами собирается только на широкой раме. В первую очередь вырезаются пластины для кровати. Если рассматривать настольную модификацию, то целесообразнее установить блок управления в верхней части устройства.
Оптимальная ширина рамы – 45 см. Шпиндельный узел устанавливается за упорами.
Должен быть предусмотрен для стоек. Во многих моделях используются узлы трансмиссии. В этом случае подходят двигатели только коллекторного типа с частотой 30 Гц. Пила стандартно устанавливается в держатель. Оптимальная высота шпиндельного узла для моделей – 35 см. Иглы для регулировки станины используются с маховиками.
Три гусиные модели
На базе однофазного двигателя легко сделать своими руками. Инструменты следует подготовить заранее. Многие модели оснащены четырехстопорными рамами. Они длинные и высокие в профиль. Также стоит отметить, что узлы шпинделя выбираются из . В начале работы очень важно рассчитать длину каркаса. Если рассматривать обычные шпиндельные узлы, то стойка для них заготавливается небольшой длины.
Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства.
Пила для модификаций этого типа подходит на 1,2 мм. При мощности 3 кВт трехпиновый прибор будет выдавать частоту 55 Гц. Кронштейны нужны для крепления маховиков.
Резьба и вырезание красивых фигур из дерева — увлекательное занятие. Склонность человека к этому творчеству проявляется уже с раннего детства и часто остается на всю жизнь. Всем известно, что это сложная и довольно кропотливая работа. Она всегда требует не только особого ухода, но и много времени. Чтобы устранить этот недостаток и облегчить себе работу, необходимо автоматизировать процесс. Для этого нужно всего лишь приобрести электролобзик в магазине. Однако такое устройство стоит в продаже недешево и не каждому по карману. Но эту проблему несложно решить, если сделать приспособление для резки и резьбы по дереву своими руками.
Для этого потребуются материалы:
- чертежи или схемы;
- деревянных брусков;
- короткие доски;
- штук старой фанеры;
- простых гвоздей или шурупов.
Инструменты:
- молоток среднего размера;
- обычная ручная пила;
- маленький самолет; электролобзик
- ;
- острый топор.
Схема или чертеж
Прежде чем приступить к сборке, необходимо нарисовать схему или сделать чертеж электролобзика самостоятельно. Своими руками редко кому удается сделать качественный документ на хорошем профессиональном уровне, но это не беда. Вы всегда можете найти подходящий чертеж в интернете и использовать его для сборки своего лобзика. Часто для простого самодельного устройства изобретатели используют только нарисованную просто от руки мини-схему. Этого вполне достаточно, когда нужно сконструировать простое приспособление для фигурной распиловки из фанеры и дерева.
Стационарный вариант
Нередки случаи, когда требуется сделать идеальные пропилы в фанере или дереве строго по вертикали. Такую работу просто невозможно выполнить даже заводским электролобзиком.
Устройство, которое всегда в руке, будет отклоняться, а края прорезей никогда не приобретут идеальной формы. Чтобы они были прямыми и ровными, такую работу следует производить только на стационарном станке, где приспособление для распиловки дерева или фанеры прочно и надежно закреплено на поверхности стола.
Чтобы сконструировать стационарный лобзик для фигурного вырезания по фанере и дереву, сначала нужно подготовить материал для сборки стола. Он обеспечит прочную опору для машины, а также обеспечит удобство использования. Все это легко сделать из дерева. Для начала нужно найти подходящие бруски, разметить и сделать из них каркас стола. После этого отрежьте такие же доски, сложите их и зафиксируйте обычными гвоздями или шурупами. Чтобы поверхность была достаточно ровной, на стол желательно постелить фанеру. Он не только сделает поверхность гладкой, но и создаст дополнительную жесткость.
Далее потребуется установить сам агрегат для фигурной резки из деревянных заготовок.
Можно, конечно, сделать весь механизм из фанеры, но это будет слишком долго. Проще всего использовать очень простой способ, где для работы пилы устанавливается стандартное заводское приспособление – электролобзик. Для этого потребуется всего четыре маленьких уголка и несколько шурупов. А дальше все делается очень просто: находим центр стола и просверливаем отверстие ручной дрелью. Его диаметр должен быть таким, чтобы заводской напильник стандартного электролобзика мог легко пройти туда.
Когда в это отверстие будет вставлен напильник, и все устройство прочно ляжет на стол, необходимо будет обвести карандашом дюралюминиевую опору. Затем этим электролобзиком выпилите отверстие так, чтобы сам корпус вошел туда вверх ногами, а его опорная планка плотно прилегала на уровне стола. Осталось только подложить снизу небольшие уголки и зафиксировать платформу саморезами. На этом стационарный лобзиковый станок считается построенным и можно смело приступать к работе.
Оборудование для швейных машин
Сегодня многие изобретатели успешно применяют современные методы, отличающиеся хорошим качеством и точностью в работе.
Выделяется лобзиковый станок с применением ленточной пилы. Однако, несмотря на очень высокую скорость, не всем это под силу. По этой причине стоит выбрать более легкий способ с использованием устаревшей швейной машины. Хотя ее устройство уже отслужило свой срок, на работе самодельного станка это никак не скажется. Кроме того, это достаточно распространенный и недорогой вариант, где не требуются слишком большие затраты.
Для этой самодельной конструкции станка вам понадобится:
Конструкция стола для стационарного лобзика была описана выше, поэтому больше ее рассматривать не будем. Но стоит отметить, что для этих целей может прекрасно подойти верстак. Кроме того, многие старые швейные машины уже имеют столообразную конструкцию и механический привод. Поэтому здесь мы разберем только основные механизмы, которые необходимо изменить.
Переделка
Превратить старую швейную машинку в настольный лобзик не так уж и сложно. Во-первых, нужно поменять заднюю механическую часть, в которой закреплена игла.
Для этого необходимо отпилить хвостовик сбоку, чтобы стандартное полотно от заводского электролобзика могло свободно войти в зажим. Отверстие в нижней пластине, которое предназначено для иглы, тоже нужно увеличить. Это легко сделать ручной дрелью диаметром чуть больше напильника.
Часто прижимная лапка швейной машины мешает при резке толстой фанеры или деревянных брусков. Его легко снять, открутив боковой стопорный болт рукой или отверткой. Во время работы электролобзика останутся опилки. Их легко собрать, если установить небольшую коробку внизу. Но перед этим придется снять челнок вместе со всем устройством, которое будет мешать. Снять его легко с помощью небольшого разводного ключа или плоскогубцев.
Механический привод и двигатель
Понятно, что крутить такую машинку руками будет очень сложно и неудобно. Поэтому необходимо установить дополнительный двигатель с механическим приводом. Буквально все образцы швейных машин имеют в своей конструкции шкив. К нему при помощи ремня подключается двигатель, который включается ногой.
Если такого агрегата нет, то его несложно сделать самому. Для этого нужно всего лишь найти электродвигатель подходящей мощности. А затем прочно прикрепите его к столу простыми струбцинами — и можно активно приступать к работе.
Многим с детства знакома забава резать лобзиком. Технология проста. Но несмотря на кажущуюся легкость и простоту работы, из дерева или пластика можно получить очень красивое кружево. Это очень медленный процесс, требующий настойчивости и терпения. Для облегчения труда были разработаны лобзиковые станки. Функционально они делятся на две группы: ручные и электрические.
Лобзик с мускульным приводом
Самодельный станок сделать несложно. Можно найти множество чертежей этого изделия из фанеры. Простое, но функциональное устройство собирается электролобзиком, своими руками и подручным инструментом в короткие сроки.
Область применения электролобзиков обширна. Они используются для резки фасонных изделий из различных материалов.
А также станки нужны при распиловке пиломатериалов. При этом внешний контур заготовки остается нетронутым. Если использовать различные пилочки, то самодельный электролобзик отлично справится с натуральным деревом, фанерой, ДСП, пластиком, металлом, в частности алюминием.
Примеры чертежей электролобзика своими руками, работающего на мышечной силе, неоднократно приводились в различных журналах советского времени.
Пилки для такого электролобзика выпускаются в виде плоского полотна.
Основные части машины:
- Станина (А).
- Рабочий стол, в котором предусмотрен слот для пилы (B).
- Большой ведущий шкив, выполняющий роль маховика (D).
- Малый ведущий шкив. Привод совмещен с кривошипно-шатунным механизмом (D).
- Рычаги (В).
- Педаль, которая вращает маховик через кривошип в сборе (E).
- Блок натяжения пилы (G).
Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив.
Что, в свою очередь, приводит в движение кривошипно-шатунный механизм вместе с пильным диском.
Если маховик правильно отбалансирован, без перекосов и с равномерной, правильно подобранной массой, то напильник добьется хорошей плавности хода. Такой станок для выпиливания фанеры позволяет быстро изготовить множество простых однотипных изделий. Время и усилия по резке значительно сокращаются.
При такой конструкции станка размер исходной заготовки ограничен. Это зависит от длины рук (В). Когда узор станет более сложным, необходимо повернуть изделие вокруг пилы.
Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, чаще всего такие станки заменяют электрическими.
Мозаика
Электролобзик — универсальный бытовой прибор для изготовления сувениров, мебели, различных предметов интерьера. Вариантов изготовления таких машин множество. Но главные элементы, от которых зависит качество изделий и удобство использования, это электродвигатель и лезвие лезвия.
Основные элементы конструкции:
- Пильный диск.
- Кривошипный механизм.
- Деталь привода.
- Блок натяжения ремня.
- Кровать или рабочий стол.
- Различные вспомогательные элементы.
Устройство и принцип действия
Преобразование ручного лобзика
Первым делом нужно сделать рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе сверлятся отверстия и вырезаются под режущую ленту и крепеж.
Затем стол-пазл помещается на обычный стол. После закрепления направляющие можно собирать. Чтобы уменьшить вибрацию, просто отрежьте резиновую прокладку нужного размера и поместите ее между столом электролобзика и базовой поверхностью.
Вышеуказанная конструкция удобна тем, что легко разбирается, и ее можно снова использовать в качестве ручного лобзика.
Поскольку стандартная машина имеет пружины, натягивающие пилу, требуется коромысло.
Один край коромысла прикреплен к режущему элементу станка, а другой находится под натяжением пружины. Эти простые действия без проблем превратят обычный лобзик в машинку.
При использовании устройства важно не забыть отключить маятниковое движение перед началом резки.
Сборка от швейной машины
Также легко и быстро можно собрать самодельный электролобзик из швейной машинки. Более того, у этого устройства есть интересная особенность — регулятор хода файла, так как на швейных машинах есть переключатель скоростей.
Сначала внизу станка нужно найти узел для плетения ниток. Для этого откручивается несколько винтов. Внутри выбивается шплинт и вынимается приводной вал, который связан комплексом нитей плетения. После завершения этой процедуры верхняя панель откручивается. Канавка, в которую вбивалась игла, немного расширяется для размещения пильного диска. Сами файлы немного укорачиваются до размера длины иглы. Для фиксации самой пилы можно сделать переходник.
Но проще всего сточить верхнюю часть лезвия и заточить нижнюю. Затем можно вставить пилочку на место иглы и приступать к работе.
Не забывайте о правилах безопасности при работе лобзиком любого типа. Не оставляйте устройство включенным на длительное время без присмотра.
Если у мастера длинные волосы, то их лучше подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно хорошо проветриваться. В помещении, где происходят столярные работы, должна храниться аптечка с аптечкой на случай порезов.
С детства мы знакомы с технологией вырезания лобзиком. Принцип прост – стационарная часть ставится на подставку с технологическим вырезом, распил производится перемещением напильника. Качество работы зависит от твердости рук и мастерства работника.
Таким способом можно буквально вырезать кружево из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие народные умельцы задумались о малой механизации.
Простая конструкция из прошлого века

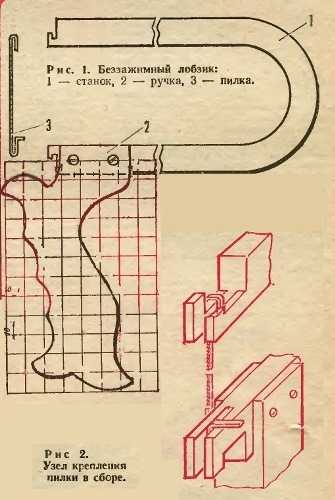

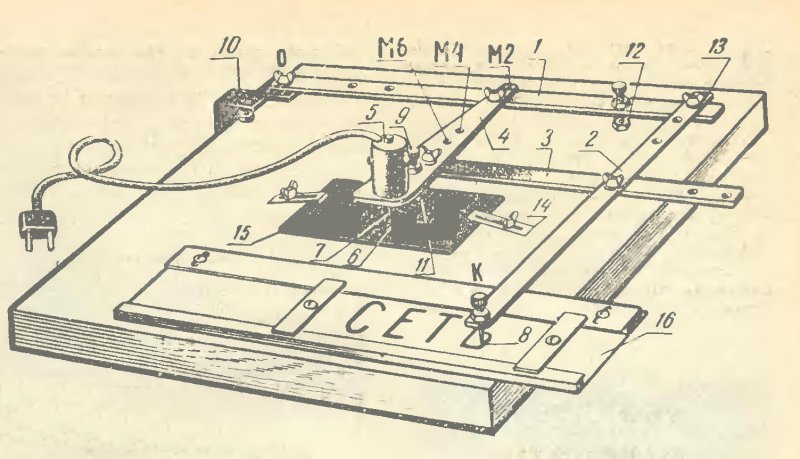

Даже журнал «Юный техник» предлагал чертежи, как сделать лобзиковый станок своими руками. Тем более, что конструкция не предполагает электропривода, привод работает от мускульной силы, как точильщик ножей.
Станок состоит из основных частей:
- рама (А)
- рабочий стол (В) с прорезью для полотна
- рычажная система (В) для удержания пильного диска
- маховик (D), который шкив первичного привода
- кривошипно-шатунный механизм (D), совмещенный со шкивом вторичного привода, и приводные рычаги (B)
- педальный узел (E) с кривошипно-шатунным механизмом, приводящий в движение маховик (D)
- натяжитель полотна пилы ( В)
Ступнями стопы мастер приводит в движение маховик (D). С помощью ременной передачи вращается кривошипно-шатунный механизм (Г), соединенный с нижним рычагом (В). Между рычагами натягивается напильник, степень натяжения регулируется шнурком (G).
При хорошо сбалансированном маховике пильный диск движется достаточно плавно, а такой самодельный лобзиковый станок позволяет массово распиливать однотипные заготовки, экономя время и силы. В те времена полотна для электролобзика выпускались в виде плоской однонаправленной ленты.
Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной плеч (В).
От лобзика до электропилы один шаг
Ножной привод не может дать настоящей свободы действий и однородности напильника. Под кривошипно-шатунный механизм целесообразнее приспособить электродвигатель. Однако, если вы время от времени пользуетесь настольным лобзиком, нет смысла делать стационарную конструкцию с собственным мотором.
Можно использовать бытовой электроинструмент. Например, шуруповерт с регулятором скорости.
Используются материалы, буквально из обрезков древесины и старого хлама. Единственная критическая деталь — кровать. Лучше сделать его из прочной фанеры толщиной не менее 18 мм.
Все соединения делаем на саморезы, стыки можно промазать клеем ПВА. Из этого же материала собираем опорную стойку для штока рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.
Недавно очень увлекся выпиливанием лобзиком, даже не знаю зачем. Все началось с того, что мне нужно было вырезать из фанеры несколько шестеренок…
И понеслось. Сначала выпиливал шестеренки вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но если автоматизировать процесс, то будет гораздо быстрее!
Итак, сначала знакомьтесь с этим ручным лобзиком для художественной резки.
(все картинки в этой статье найдены в интернете)
Для резки нужны напильники, они тонкие, как проволока, с острыми зубьями. Раньше такие напильники продавались пачкой по 50 штук. Недавно зашел в магазин, так эти «бисмены» стали продавать по одному. За вечер можно сломать пару таких файлов.
Для резки нам также понадобится специальный стол, это может быть доска с коническим шлицем, прикрученная к столу шурупами или струбциной.
Для удобства прикрепления файлов к станку лучше использовать специальное приспособление, которое будет обжимать контур электролобзика, чтобы можно было легко и без усилий менять файл. Сжатие происходит с помощью деревянного эксцентрика.
А теперь об автоматизации. На следующем фото вы видите настольный электролобзик заводского типа; в интернете можно найти море различных модификаций. Вещь эта не очень дорогая, но даже если очень захотеть в своем городе найти такую не могу, да и нечего в ней в принципе.
Промышленные станки конечно хороши, но я наверное попользуюсь ими пару месяцев и брошу это занятие, да и вообще, как я узнал, такой станок можно легко собрать из фанеры и деревянных брусков.
На следующем фото используется промышленный ручной лобзик и пружина для возврата напильника.
Итак, мы легко можем собрать настольный лобзик своими руками в домашних условиях. Я лично так и сделал, но у меня особая конструкция, в этой статье нет моих фото, но обязательно выложу, как и видео в работе.
Укороченный указатель через правое полушарие мозга «Художник-портретист из Вестчестера, Нью-Йорк — Энн Бобров-Хаджал
Укороченный палец, которого так боятся, на самом деле может быть самым полезным инструментом, чтобы переключить ваше зрение на правое полушарие. Его форма настолько чужда нашему стандартизированному образу «пальца», что у нас нет другого выбора, кроме как абстрагироваться от того, как мы его видим.
Урок №8. Поза руки с укороченным указателем
В этом уроке мы возьмем ужасный укороченный палец (в данном случае указатель). Руку часто считают самым сложным из всех объектов для рисования, отчасти потому, что мы так часто видим пальцы под углами, которые противоречат нашему мысленному обозначению их трубчатой формы.
Однако благодаря волшебству зрения правого полушария укороченный палец становится довольно легко нарисовать , потому что он воспринимается как форма, такая же, как и любая другая форма.
На самом деле, мне приходит в голову, что укороченный палец, которого так боятся, на самом деле может быть лучшим инструментом, который поможет вам переключиться на правополушарное зрение. Его форма настолько чужда нашему стандартизированному образу «пальца», что у нас нет другого выбора, кроме как абстрагироваться от того, как мы его видим. Посмотрите на схему ниже, чтобы проиллюстрировать это (с постоянными извинениями за мой синий сломанный ноготь).
В левой колонке есть серия фотографий моей руки в несколько разных положениях.
В средней колонке я обвел форму кончика указательного пальца красным цветом, а ноготь бледно-желтым.
В правой колонке я увеличил эту фигуру, чтобы вы действительно могли увидеть некоторые из множества форм, которые может принять укороченный кончик пальца. Ногти также имеют очень разные формы.
Чем точнее вы нарисуете эти фигуры, тем реалистичнее будет выглядеть ваш рисунок.
Видеть укороченный указатель как простую фигуру. Левая колонка: Моя рука. Средняя колонка: Моя рука в форме стрелки в ракурсе, обведенной красным (ноготь бледно-желтый). Справа: абстрактная форма кончика указки, увеличенная.
Поза пальца в ракурсе на этой неделе
Эта поза руки идентична позе в уроке №7, за единственным исключением, что указатель поднят, так что мы видим его кончик в лоб.
Самое сложное в рисовании сильно укороченного пальца на самом деле не сам рисунок. Ваша рука остается совершенно неподвижной, поэтому вы видите ее под одним и тем же углом на протяжении всего наброска. Небольшое изменение положения руки заставит вас увидеть кончик пальца совершенно другой формы. Посмотрите еще раз на диаграмму выше, чтобы продемонстрировать это.
Чтобы держать руку в одном и том же положении во время рисования, может помочь следующее:
- Обратите особое внимание на то, как выглядит ваш указательный палец, когда вы начинаете рисовать. Обратите внимание на его точную форму. Когда вы рисуете, немного изменяйте его положение, чтобы он всегда выглядел так.
- Закройте один глаз, пока рисуете палец в ракурсе (один и тот же глаз все время), потому что каждый глаз видит под немного другим углом.
- Во время рисования всегда важно вставать, чтобы видеть свою работу лицом к лицу. Если вы сядете, вы исказите свою перспективу и в итоге получите искаженный рисунок. Когда вы рисуете что-то в таком ракурсе, вдвойне важно встать.
Необходимые материалы и подготовка к работе
Вернитесь к соответствующим разделам первого руководства по материалам и настройке.
Фрагмент головоломки с изображением пальца в ракурсе
В Уроке №7, состоящем из двух частей, я описал рисование правым полушарием мозга как сборку головоломки, все части которой должны соединяться вместе, чтобы сформировать единое целое. Возможно, вам захочется оглянуться на приведенные там схемы, включая видео в конце части 1, в котором показано, как собрать пазл. Вы подойдете к этой позе № 8 точно так же, как и к предыдущей, создавая свою головоломку из форм пальцев, ногтей и пустых пространств вокруг каждого из них.
Единственное изменение на этой неделе заключается в том, что вам нужно будет видеть и рисовать разные части головоломки, чтобы сформировать указатель и часть ладони, показанную под ним. Я думаю, что лучший способ помочь вам понять это — не писать многословие, а предложить вам потратить некоторое время на внимательное изучение приведенной выше диаграммы.
Прежде чем начать рисовать всю руку, потренируйтесь видеть и рисовать кончик указательного пальца под немного разными углами. На отдельном листе бумаги нарисуйте несколько различных форм, которые он может принимать. Затем добавьте форму ногтя. Вы сможете точно нарисовать ноготь, если будете также наблюдать за формой кожи, видимой вокруг ногтя.
Обратите внимание на формы кусочков мозаики, окружающие кончик вашего пальца, когда он находится в разных положениях. Нарисуй это.
Соберите правильно всю эту мини-головоломку, и вы волшебным образом получите реалистично выглядящий кончик пальца в ракурсе.
Теперь нарисуйте всю руку. Внимательно посмотрите на часть головоломки кончика указки. На моем рисунке он будет немного отличаться от моего. Как ваша форма?
Демонстрационное видео моего рисунка позы руки #7
Когда вы просматриваете видео ниже с моим собственным рисунком, вы можете заметить, что где-то около кадра 21 я неправильно изменил форму кончика указки, сделав его слишком широким. Я думаю, что это был обычный результат того, что моя точка зрения немного сдвинулась (поэтому делайте, как я говорю, а не так, как я делаю….) Я был очень раздражен на себя! Некоторое время я не замечал своей ошибки, но когда заметил, исправил ее.
Такая ошибка возникает постоянно. Как только вы это заметите, вам просто нужно проработать его, исправив его и кусочки мозаики вокруг него.
Если ваш рисунок настолько вышел из строя, что вы не можете его спасти без серьезных подчисток, не думайте, что вы зря потратили время! Вы многому научились из этого скетча.
