Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Токарный станок по дереву своими руками

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

  • станина;
  • передняя бабка;
  • задняя бабка;
  • суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

  • сверление;
  • создание пазов;
  • фигурная обточка;
  • обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

  • сверлильный аппарат;
  • напильники и наждачная бумага;
  • УШМ (болгарка) и набор дисков для резки металла;
  • сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

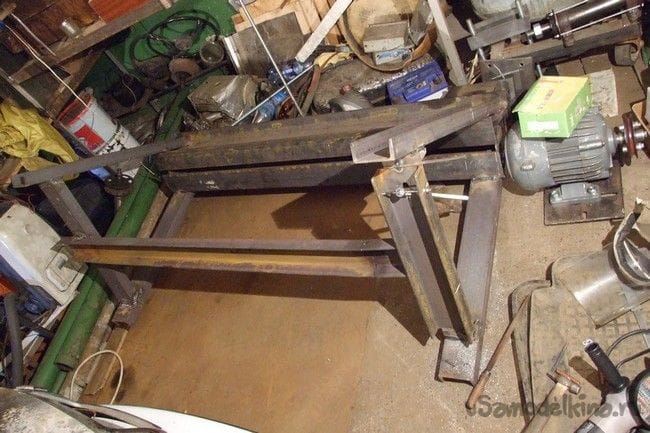

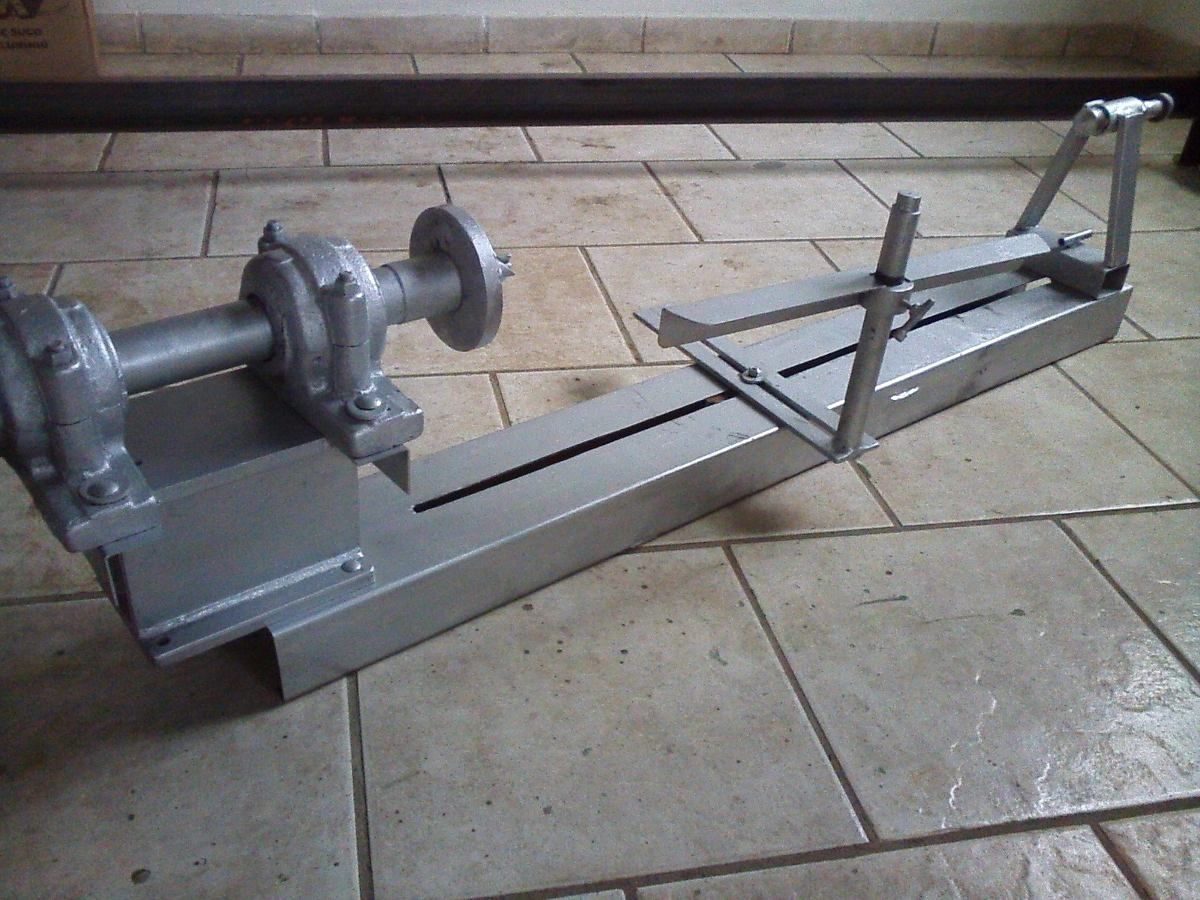

Рама для самодельного токарного станка по дереву
Шпиндельный узел

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора.

Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

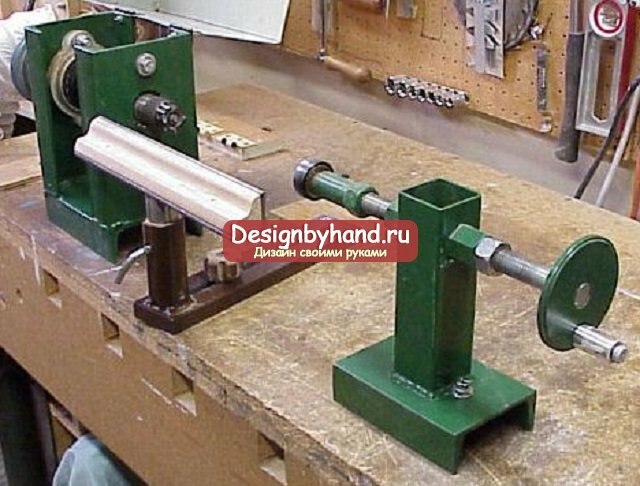

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

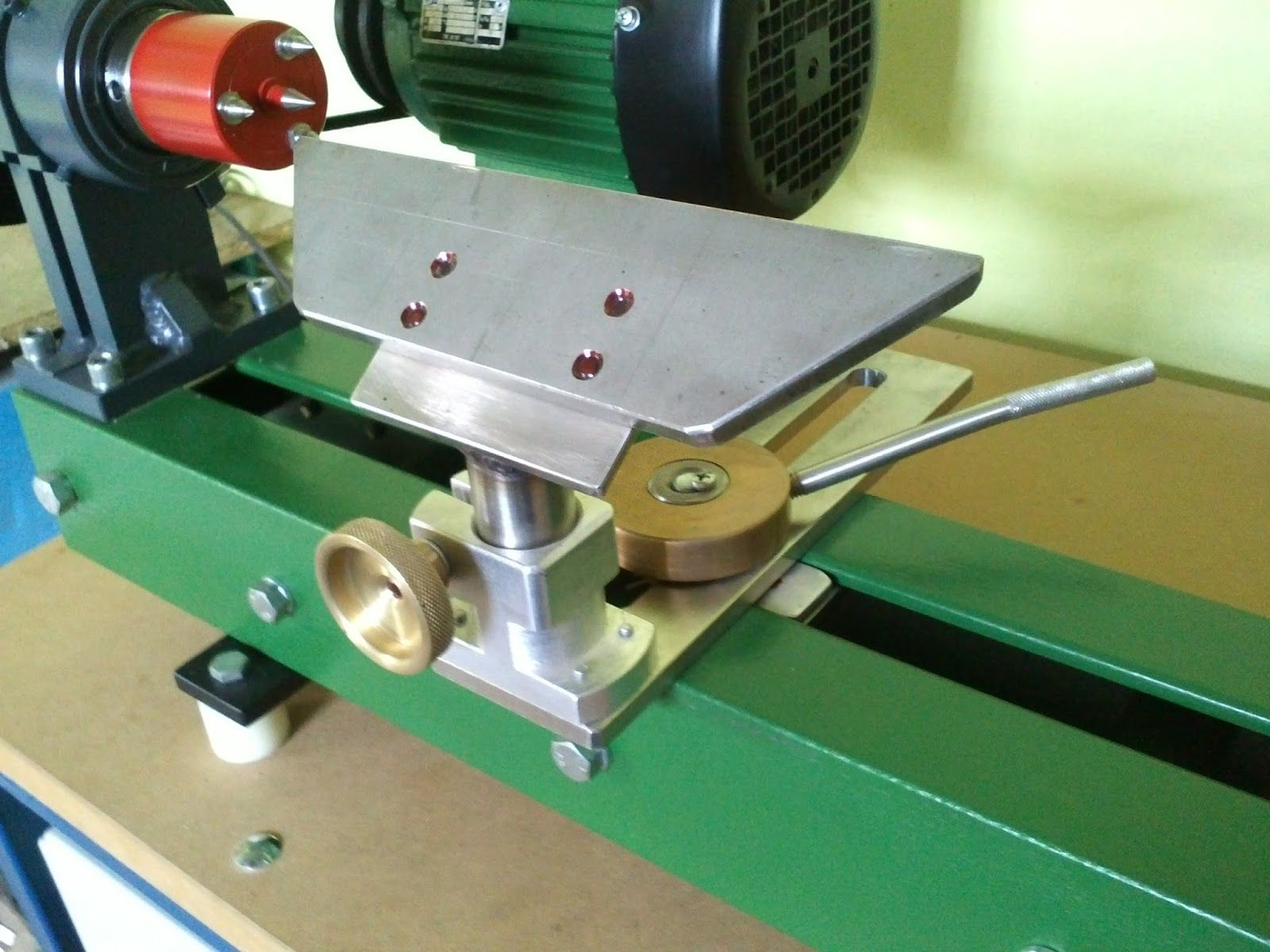

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Токарный станок по дереву своими руками, чертежи с размерами, видео

Вы находитесь здесь:

  1. Главная
  2. Архивы тегов: токарный станок по дереву своими руками

Простые токарные станки по дереву своими руками

Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков. Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант. Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

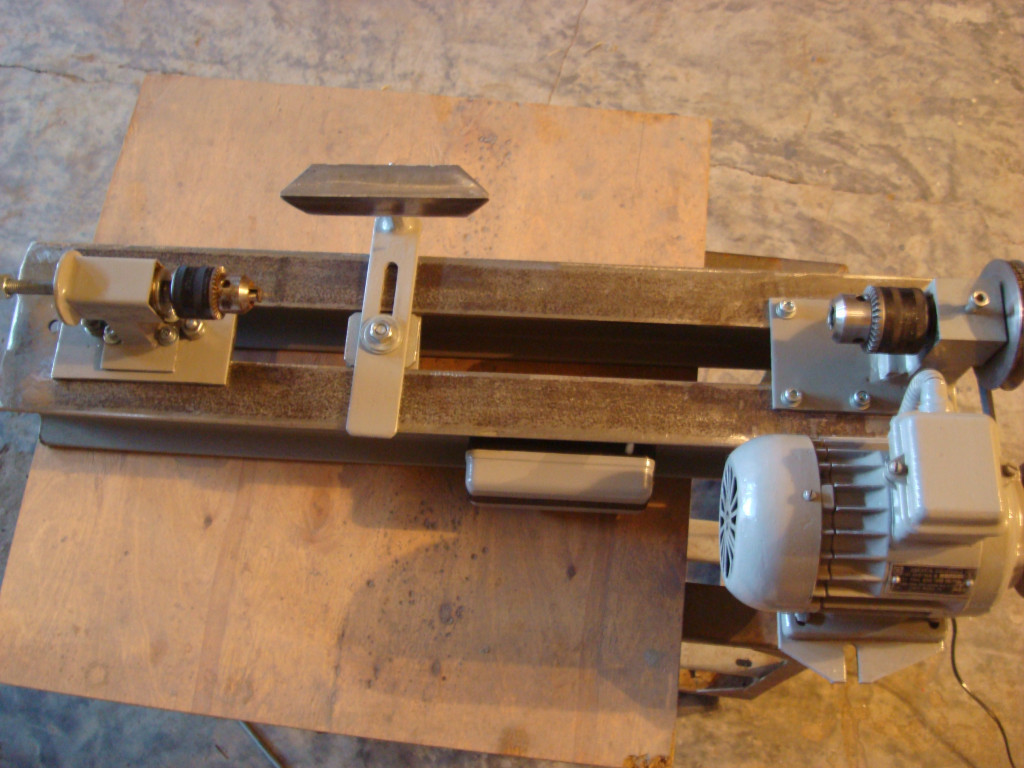

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

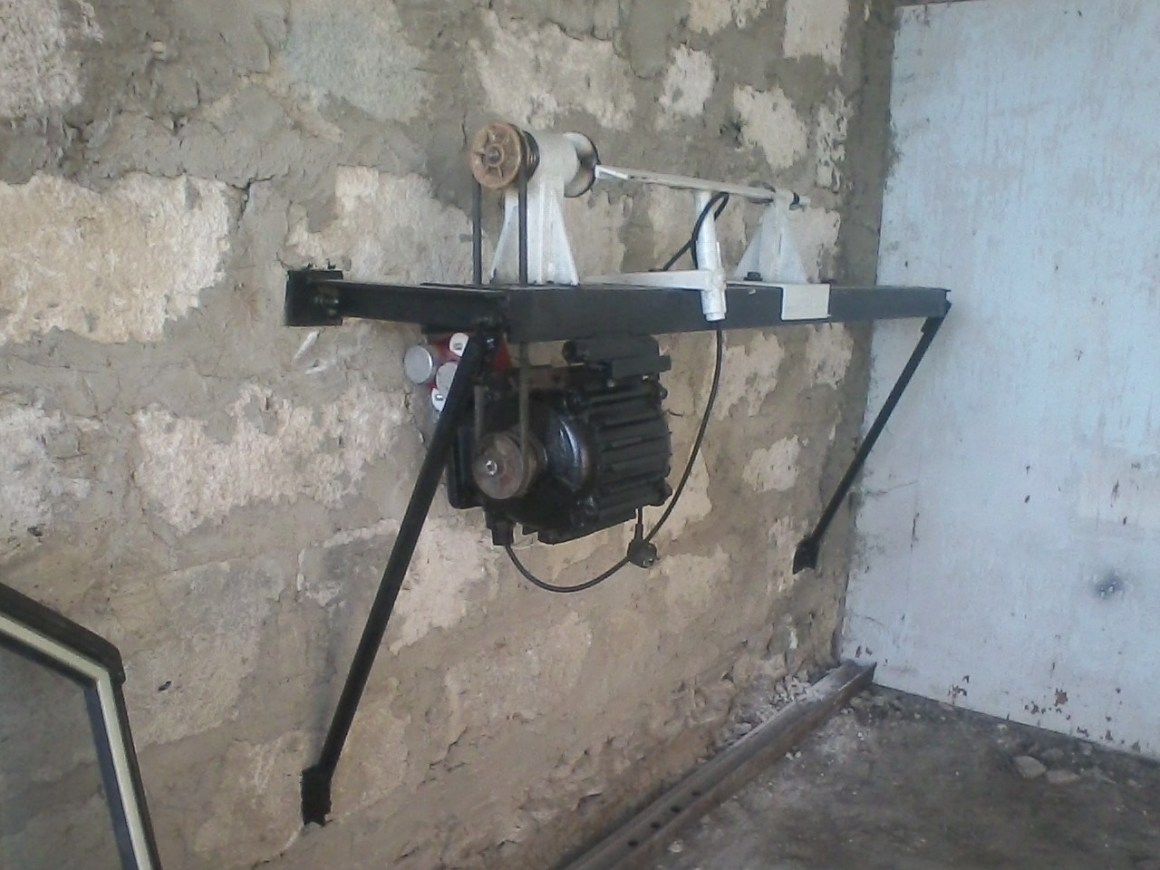

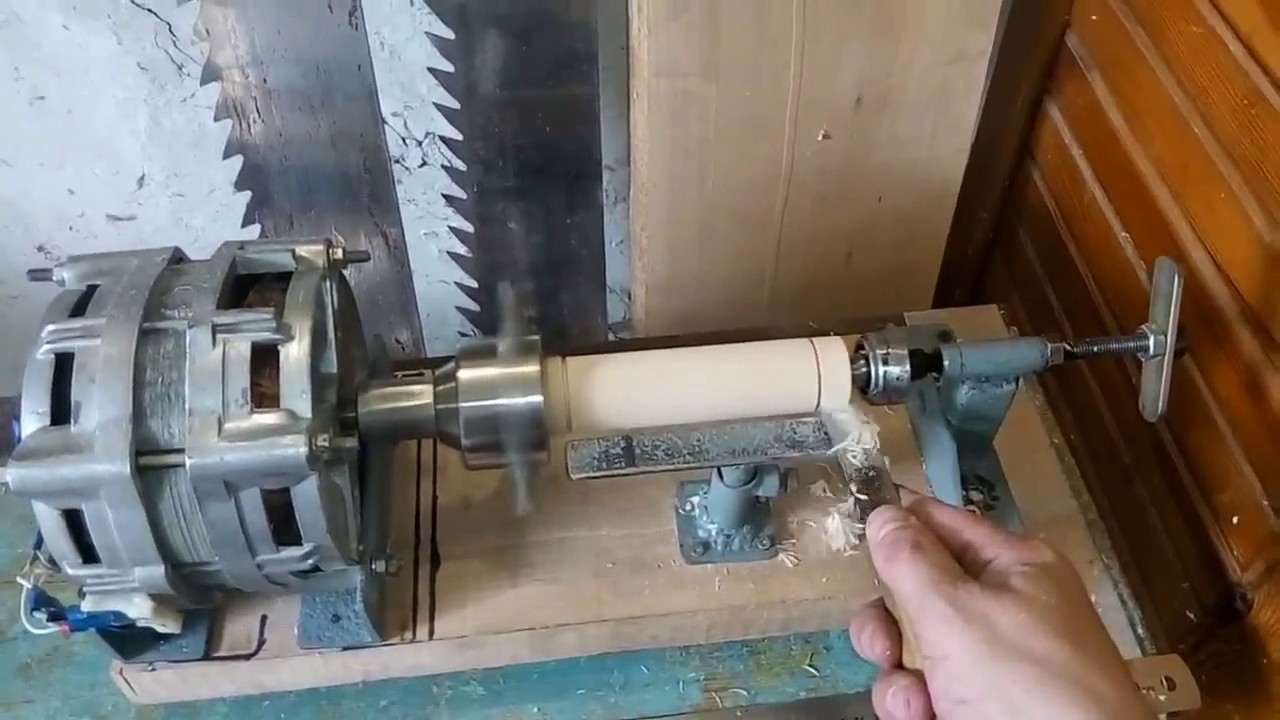

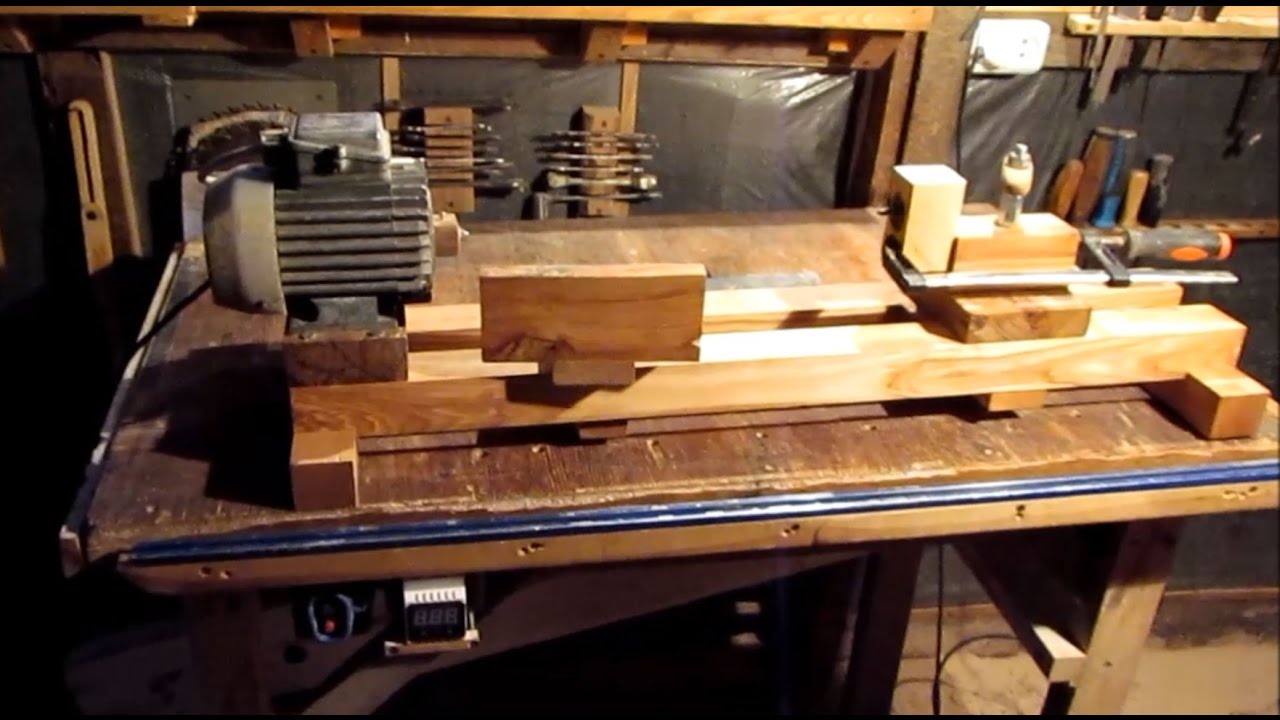

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

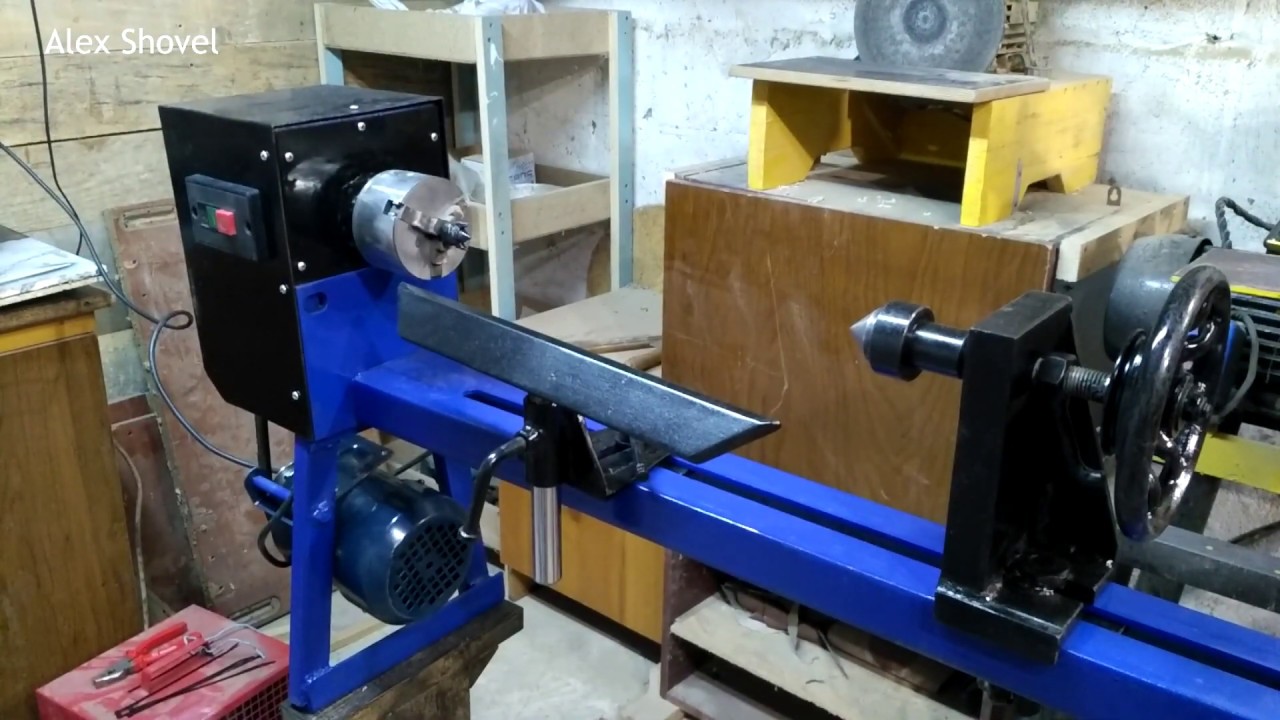

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

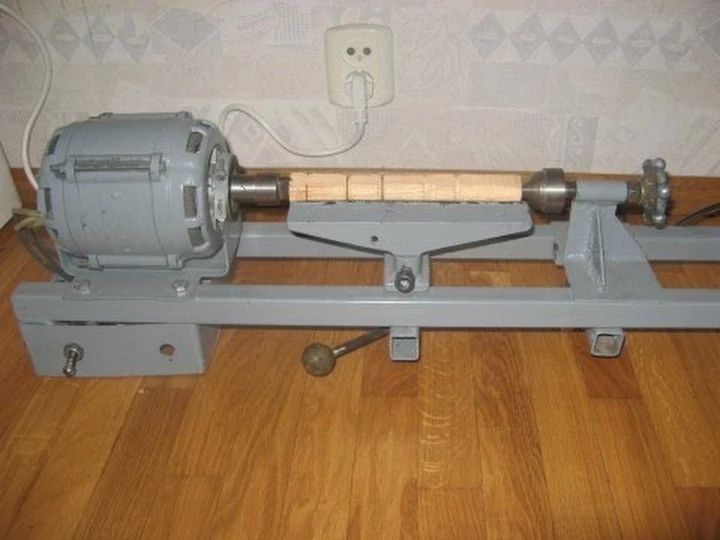

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

  • частота вращения 1500 об/мин;
  • мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка.

Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра.

Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

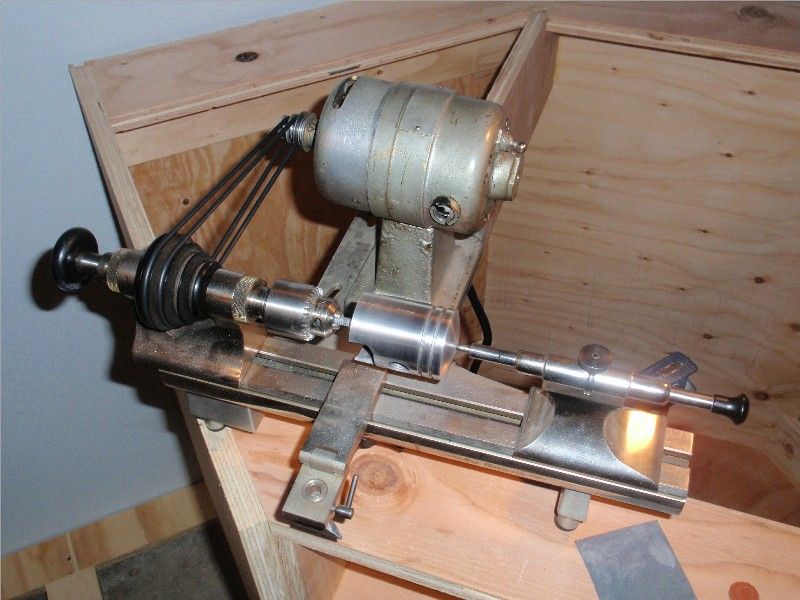

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

youtube.com/v/kq2Lyd1G9Ew?rel=0&fs=1&modestbranding=1&start=0″ type=»application/x-shockwave-flash» wmode=»transparent» allowfullscreen=»allowfullscreen»>

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

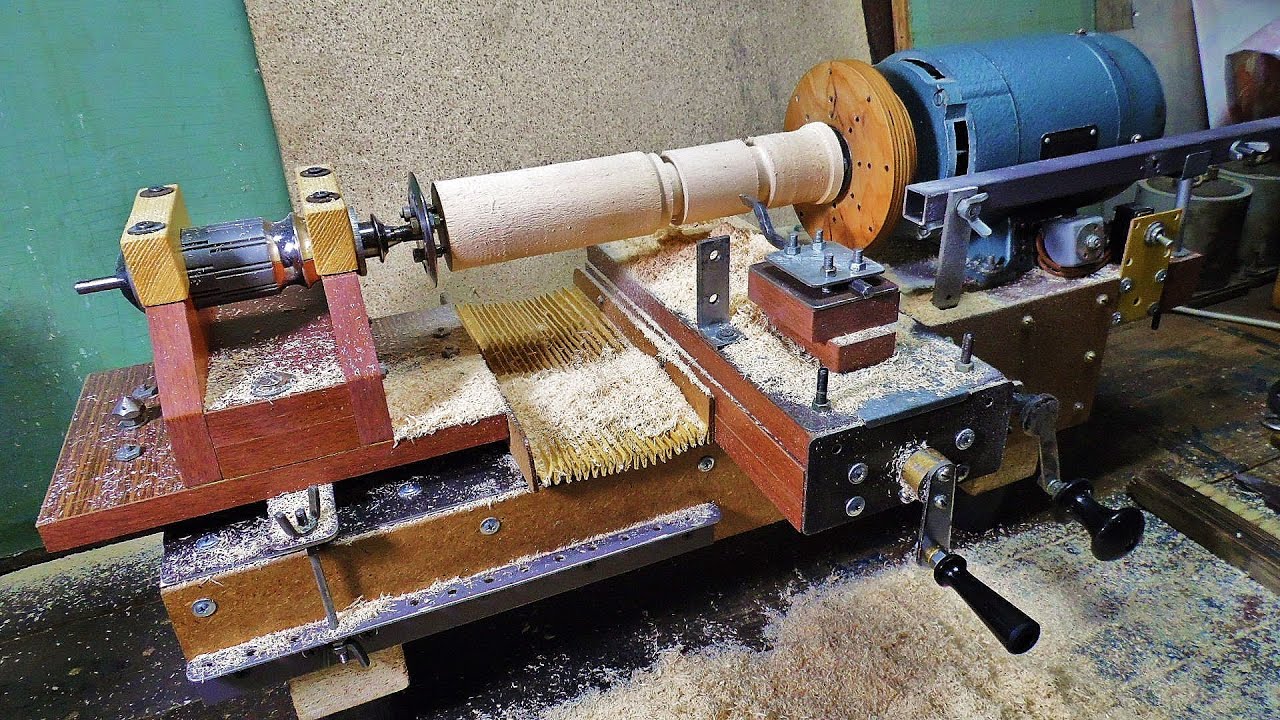

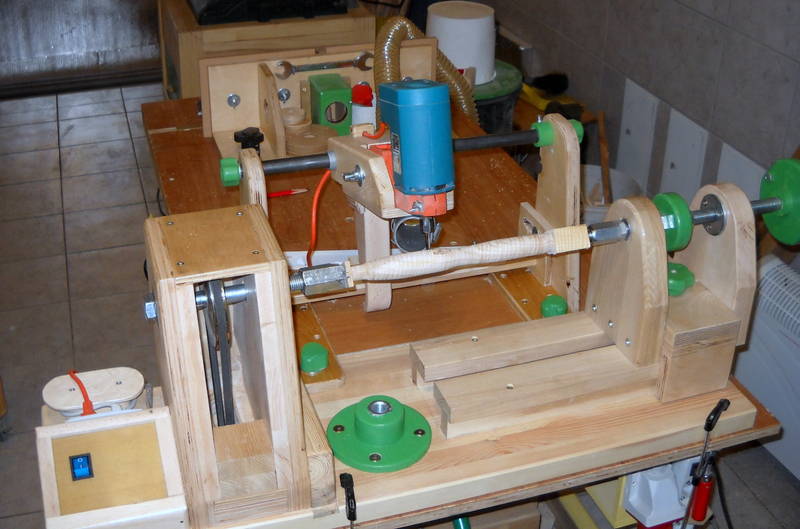

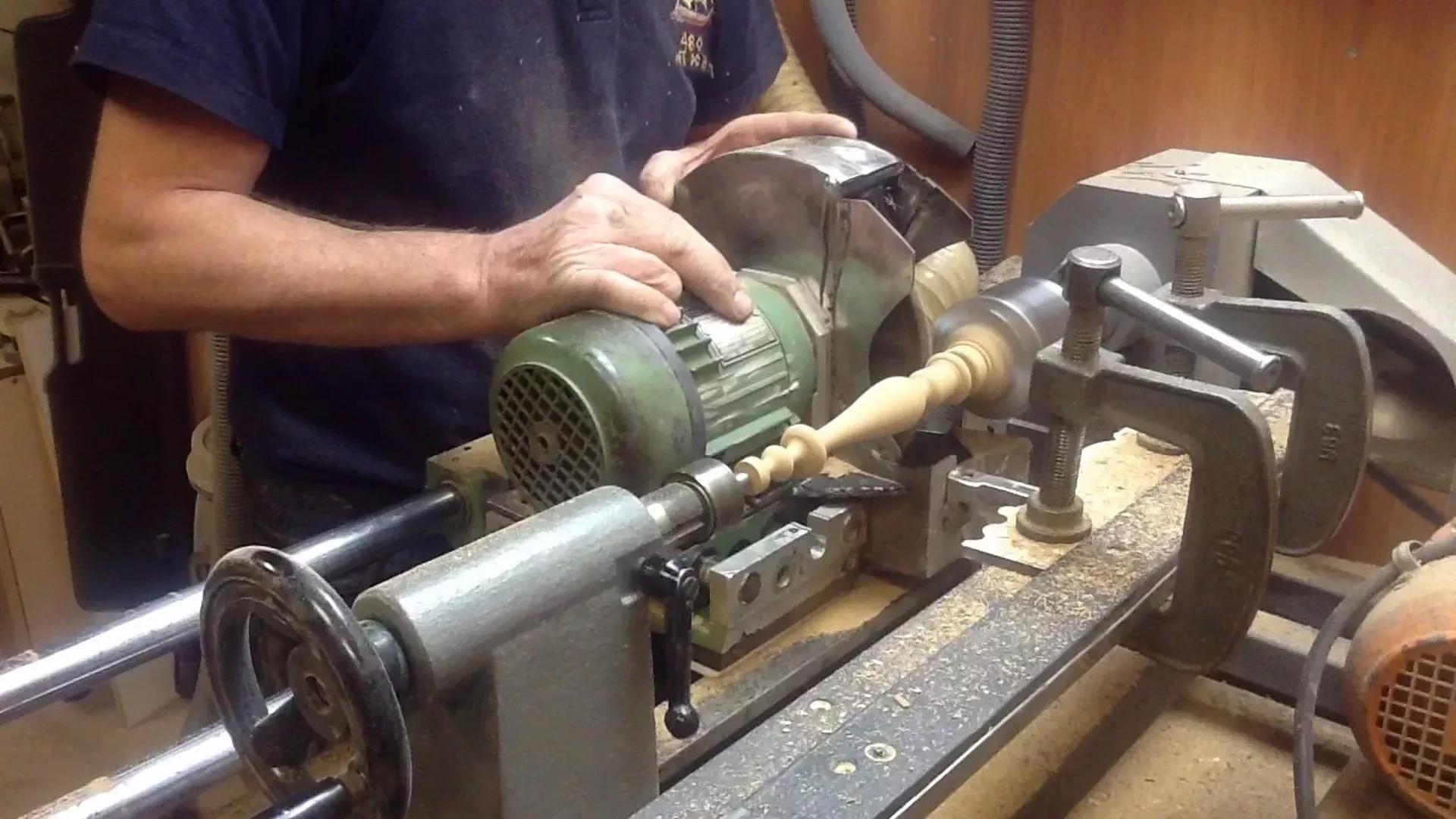

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

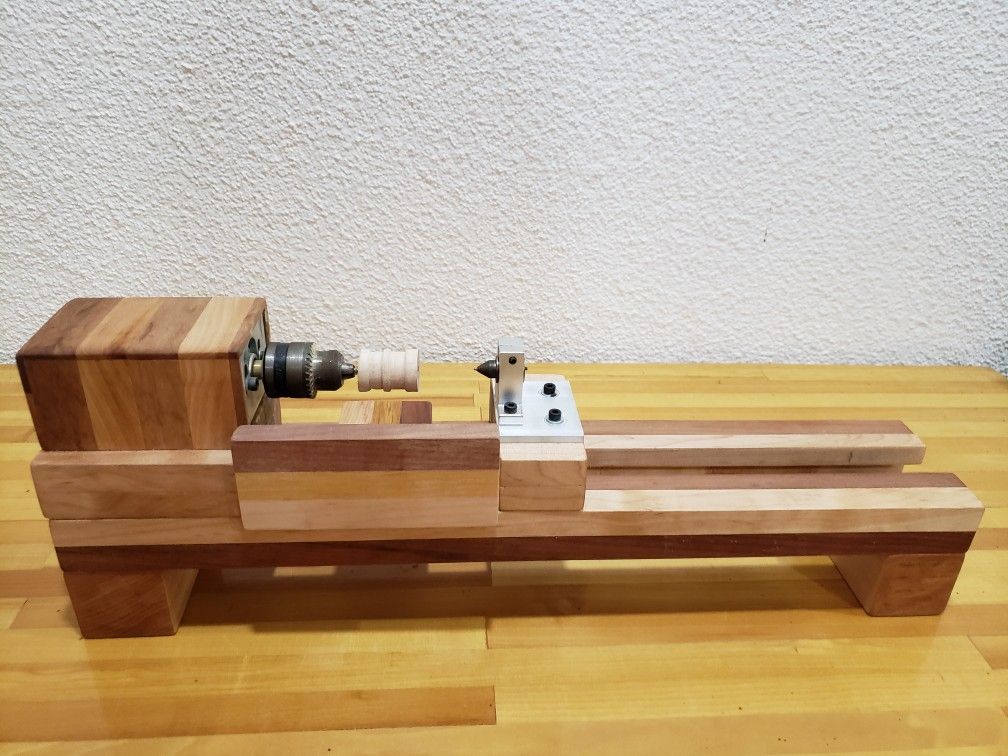

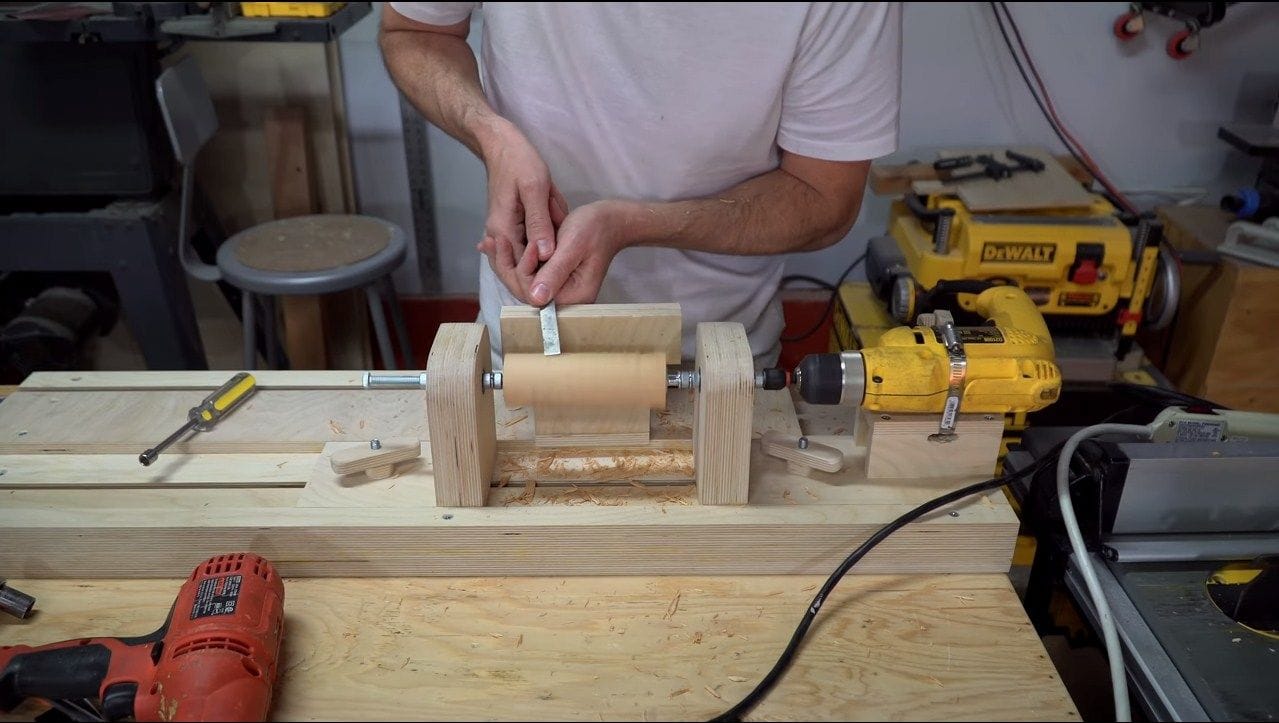

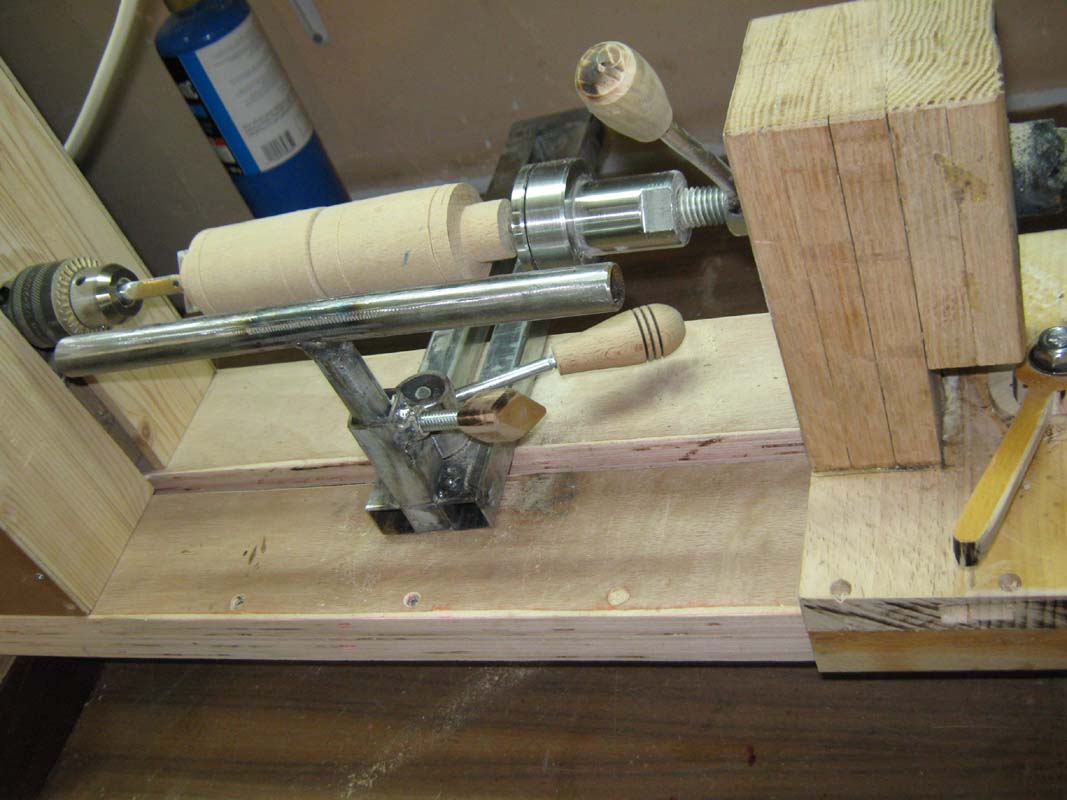

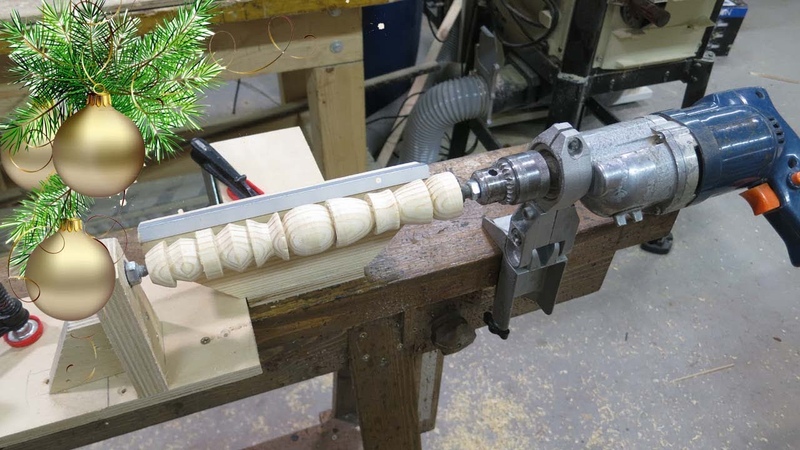

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

youtube.com/v/BUrT2gWsabs?rel=0&fs=1&modestbranding=1&start=0″ type=»application/x-shockwave-flash» wmode=»transparent» allowfullscreen=»allowfullscreen»>

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

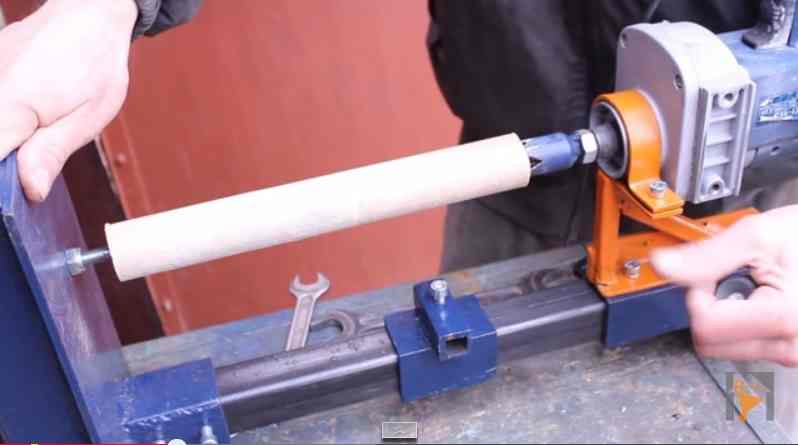

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

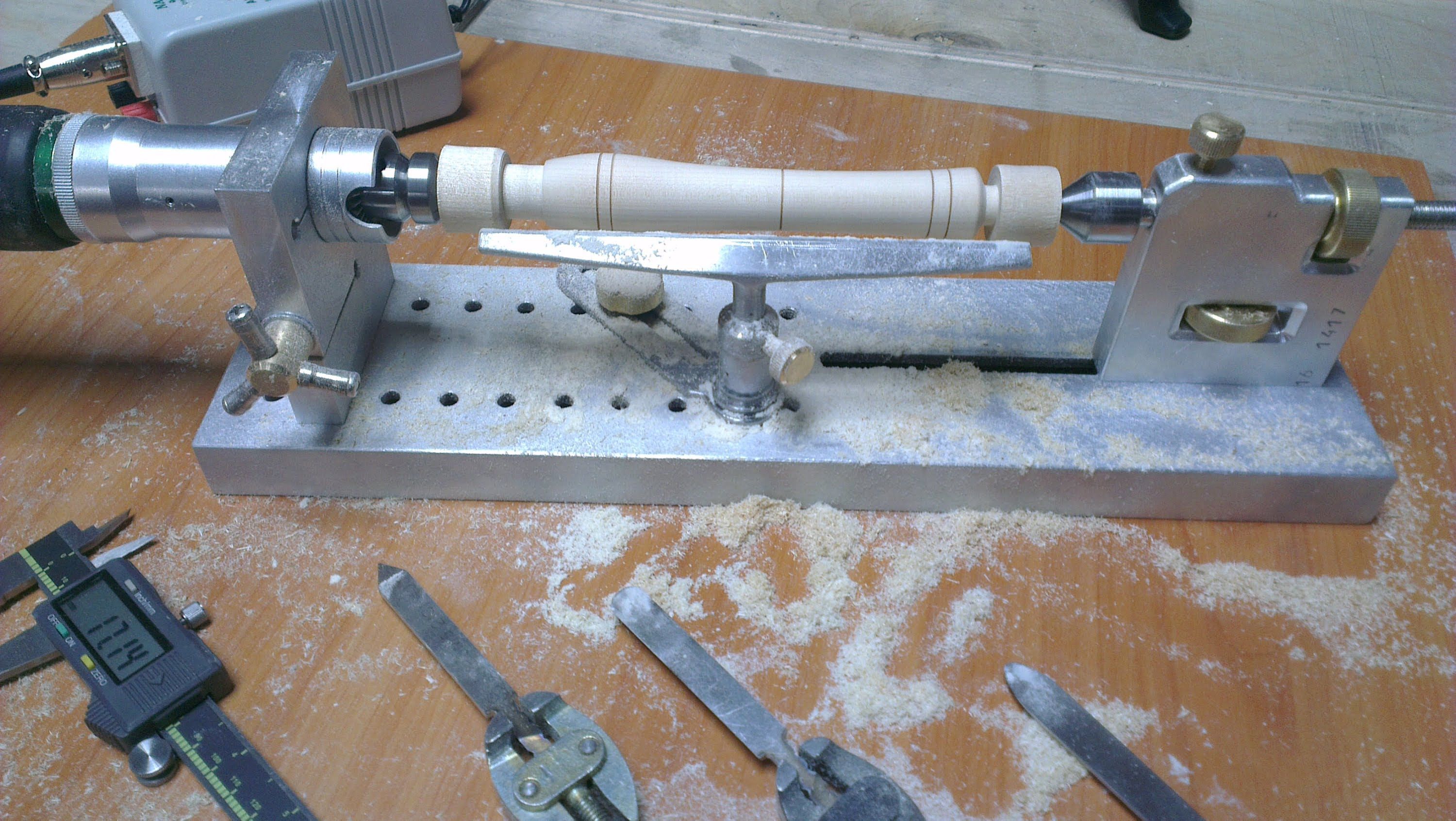

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

youtube.com/v/BjneOz2jd-g?rel=0&fs=1&modestbranding=1&start=0″ type=»application/x-shockwave-flash» wmode=»transparent» allowfullscreen=»allowfullscreen»>

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Самодельный токарный станок по дереву своими руками: чертежи, видео

Содержание статьи:

Для обработки деревянных изделий цилиндрической или конусной формы понадобится токарный станок. Опытные домашние мастера предпочитают не покупать дорогое заводское оборудование, а делают его аналог своими руками. При этом самодельная конструкция будет иметь аналогичные технические и эксплуатационные характеристики.

Функциональные возможности токарного станка по дереву

Заводская модель токарного станка

Конструкция самодельного токарного станка по дереву может быть предельно проста. Но для получения желаемого результата следует детально разобраться с его спецификой и особенностями применения.

Для выполнения минимального набора операции схема оборудования должна включать в себя раму, два вида бабок (заднюю и переднюю), электропривод, блок регулирования скорости оборотов, ведомые и ведущие фиксаторы. Для точной обработки необходим упор для резцов различной конфигурации. С целью выполнения сложных работ должны быть предусмотрены компоненты для смещения заготовки относительно центра оси вращения.

Общие инструкции по эксплуатации самодельного токарного станка по дереву, сделанного своими руками.

  1. Установка заготовки. Выполняется с помощью крепежа на ведущем шпинделе и пиноли задней бабки.
  2. Выбор оптимального числа оборотов.
  3. Обработка деревянной заготовки с помощью резцов.
  4. Периодическая проверка фактических размеров деталей до достижения нужной формы.

На практике для работы на оборудовании этого типа требуется большое количество опыта. Достаточно одного неловкого движения, чтобы испортить деревянную заготовку.

Для уменьшения трудоемкости изготовления можно сделать станину своими руками, использовав эту часть от старого оборудования.

Токарный станок по дереву: пример №1

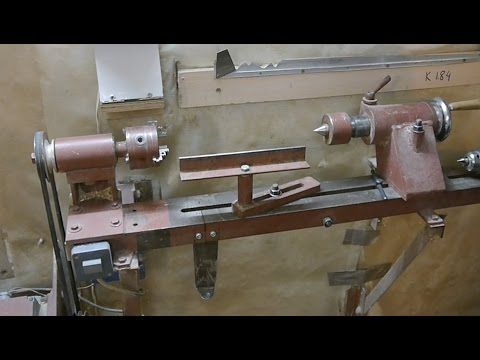

Самодельный токарный станок по дереву

Оптимальным вариантом изготовления надежной конструкции будет применение комплексного подхода к каждой детали оборудования. В первую очередь это касается станины, так как от нее зависит не только устойчивость, но и работа остальных компонентов.

Основание делается из толстостенного стального профиля. Для надежности оно состоит из двух опор, на которые устанавливается станина. Соединение элементов выполняется через пазы. Отдельно своими руками изготавливаются опорные платформы для передней и задней бабки токарного станка по дереву.

Перечень компонентов для самодельной конструкции:

  • силовой агрегат. Оптимальным вариантом является установка электродвигателя от стиральной машины или насоса;
  • передняя бабка. Лучше всего приобрести заводской шпиндель с тремя или четырьмя штифтами. Это позволит смещать заготовку относительно оси вращения;
  • задняя бабка. Специалисты рекомендуют установку головки от мощной дрели;
  • шкив. Он будет соединять валы электродвигателя и передней бабки;
  • опорный стол для резцов. Конфигурация выбирается из личных соображений. Главным условием является удобство дальнейшей эксплуатации.

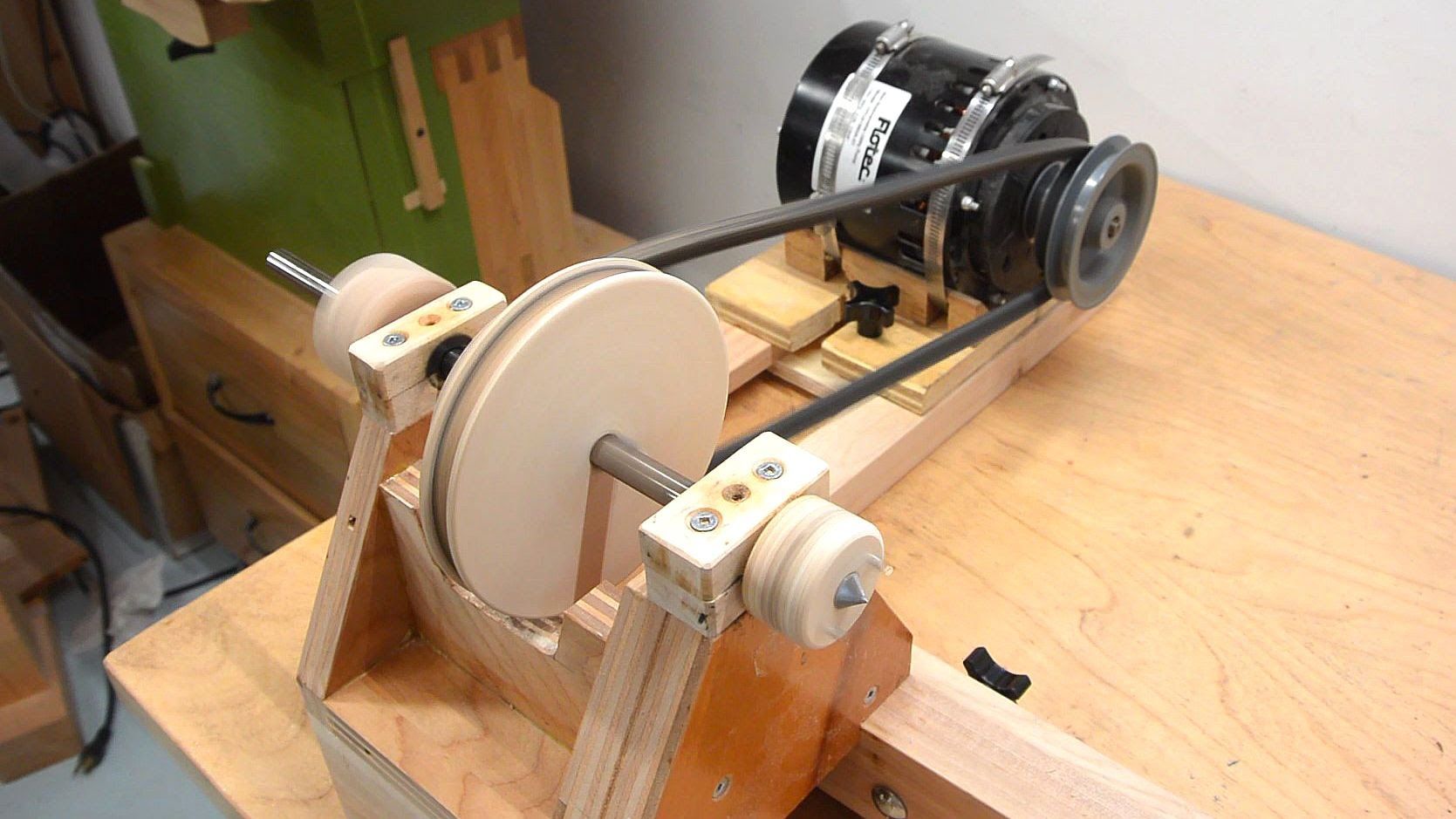

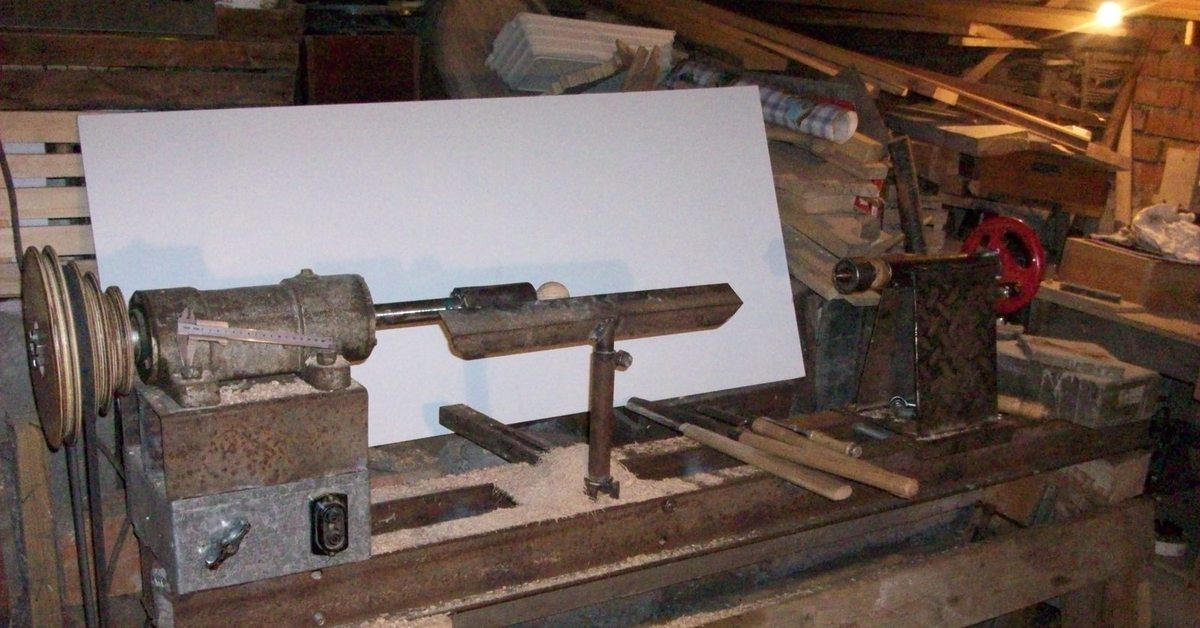

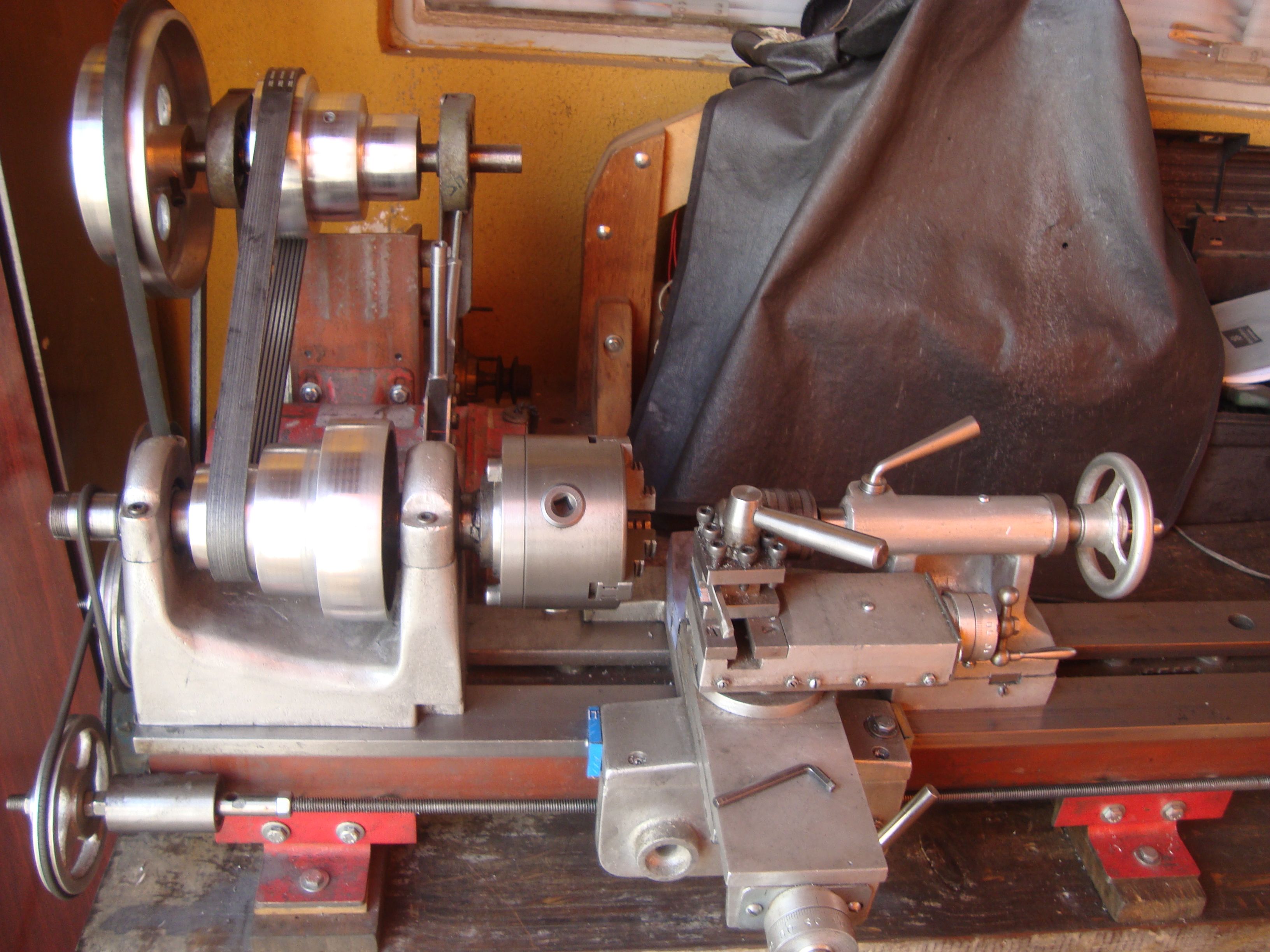

Система шкивов для изменения скорости оборотов

Недостатком этой конструкции является трудоемкость изменения числа оборотов. Для этого необходимо изготовить своими руками дополнительные шкивы различного диаметра. В качестве альтернативы можно рассмотреть установку готовой конструкции ременной передачи, которая адаптируется для конкретной модели самодельного токарного станка по дереву, изготовленного своими руками.

Для работы на станках подобного типа рекомендуется приобрести готовые резцы. Если же есть возможность и соответствующее оборудование — их можно сделать самостоятельно. Но для этого следует использовать заготовки из специальной инструментальной стали.

Выбор оптимальной частоты вращения вала зависит от размера заготовки и породы древесины. Для расчета рекомендуется воспользоваться стандартными графиками зависимостей этих параметров. Скорость вращения может колебаться от 800 до 3000 об/мин.

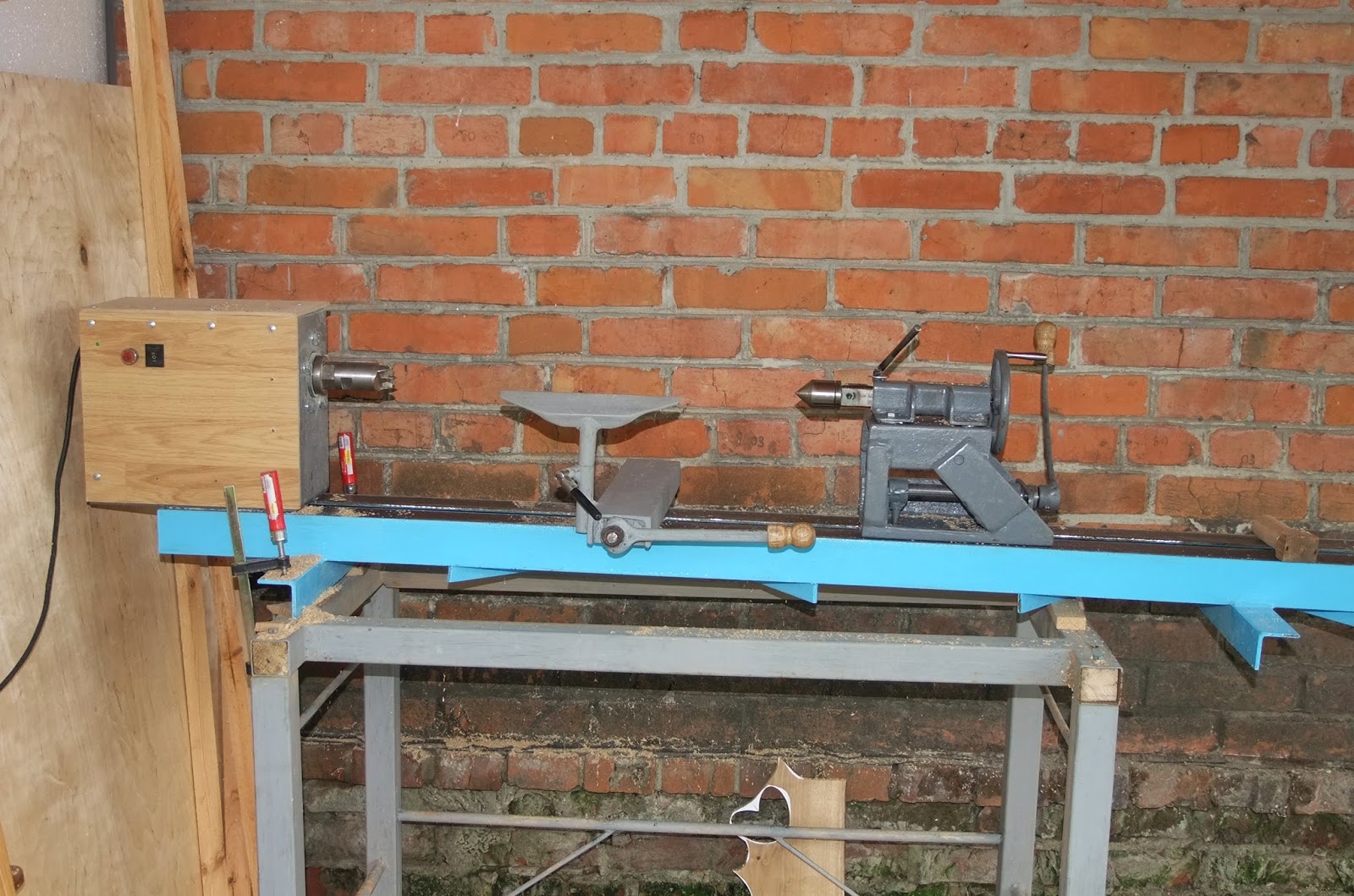

Токарный станок по дереву из дрели: пример №2

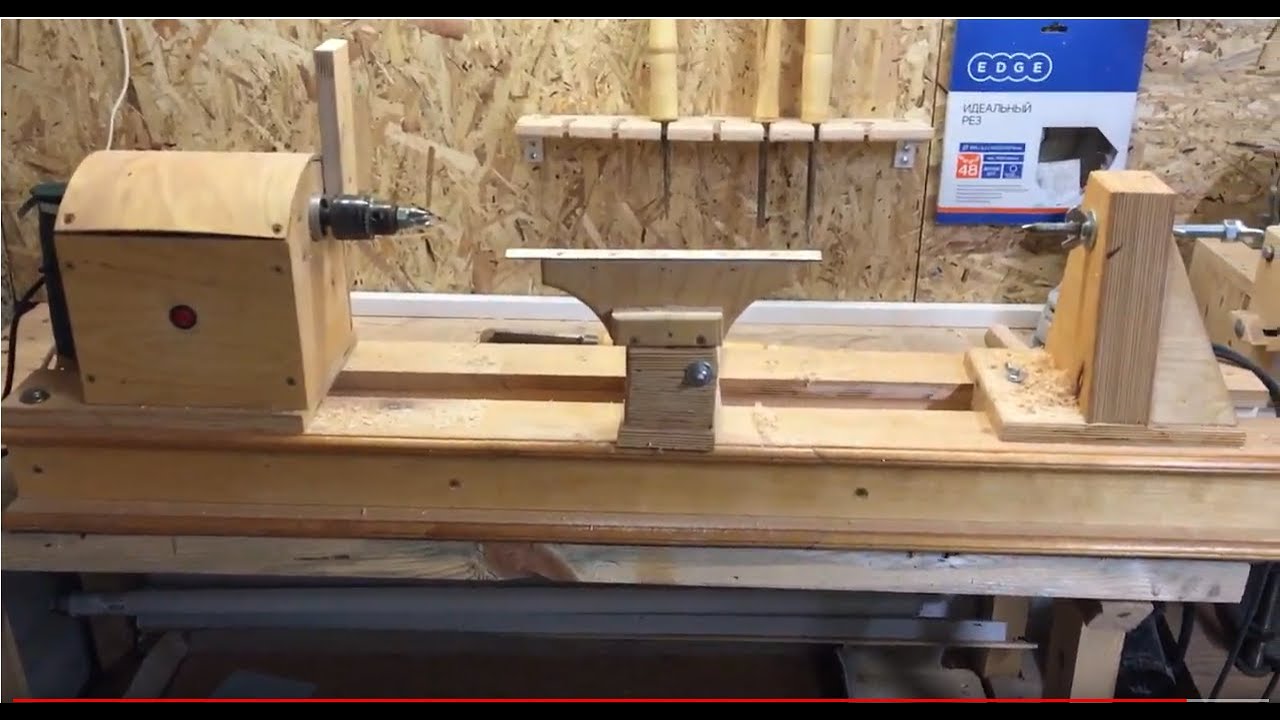

Токарный станок по дереву из дрели

Альтернативным вариантом является изготовление самодельного токарного станка по дереву своими руками с использованием дрели. Это будет оптимальным способ сделать пробную конструкцию при небольшой практике работы своими руками.

Стоит отметить, что подобная установка рассчитана для обработки небольших изделий. Станину можно изготовить из деревянных брусьев. Функцию обратной бабки может выполнять конструкция из опорного подшипника и вала, установленного на него. Для фиксации заготовки понадобится соответствующая насадка для дрели.

Недостатки:

  • низкая степень надежности;
  • отсутствие возможности обработки больших заготовок;
  • велика вероятность погрешности фрезеровки.

Но эта схема может быть использована в качестве основы для изготовления более совершенных токарных станков по дереву своими руками. Главное – определиться с требуемыми техническими и эксплуатационными качествами.

Детально ознакомиться с подробностями изготовления оборудования можно посмотрев видео инструкцию:

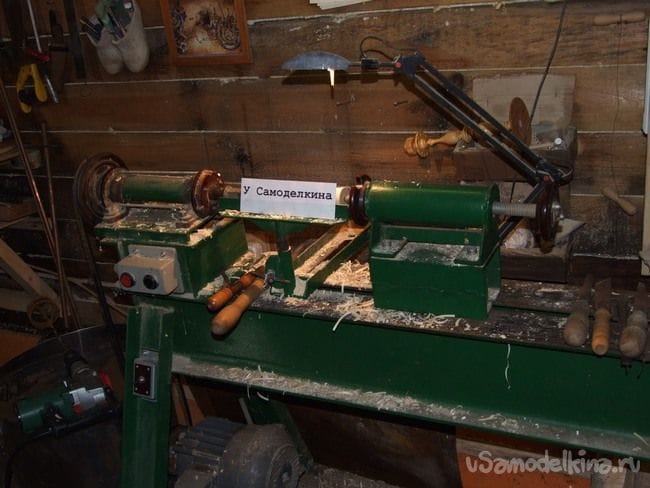

Примеры чертежей и конструкций

Токарный станок по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

  1. Целесообразность изготовления токарного станка по дереву своими руками
  2. Конструктивные элементы токарного станка
  3. Как сделать токарный станок по дереву своими руками
  4. Токарный станок из двигателя от стиральной машинки
  5. Мини токарный станок по дереву своими руками
  6. Изготовление токарно-копировального станка
  7. Особенности изготовления токарно-фрезерного станка по дереву своими руками

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

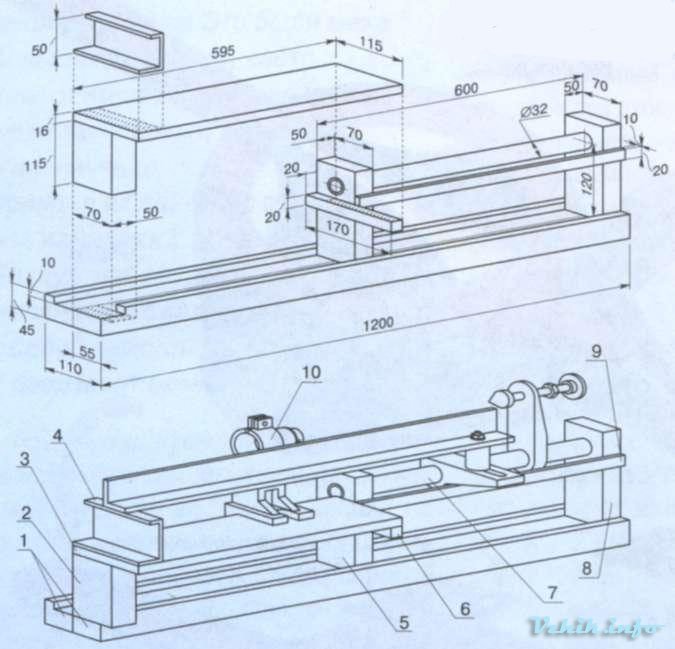

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль  (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;
    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.
Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.
  2. В корпусе подготовить прорезь для дрели и стягивающего болта. В отверстие установить дрель и стянуть ее крепко винтами.
  3. Центровая часть бабки изготавливается из металлостержня, с одного края сужающегося в конус. За 1,5 см до конца стержня напилить резьбу и накрутить гайку.
  4. Подготовка задней бабки:
    • из закаленной стали подготовить заготовку;
    • вытачать внутри детали втулку с резьбою с параметрами М14*1,5;
    • с торцевой стороны подготовить отверстие для стопорного болта;
    • с края втулки сделать резьбу М24*3 для размещения гайки;
    • подобрать маховик с водопроводного крана;
    • из металлической полосы размером 6-10 мм изготовить скобу;
    • диаметр цилиндрической оправки – около 1,5 см; края скобы закрепить сваркой к трубе;
    • на стойке закрепить болтами упор в форме уголка.
  5. Резцы для работы можно сделать самостоятельно из полотна инструментальной стали.

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

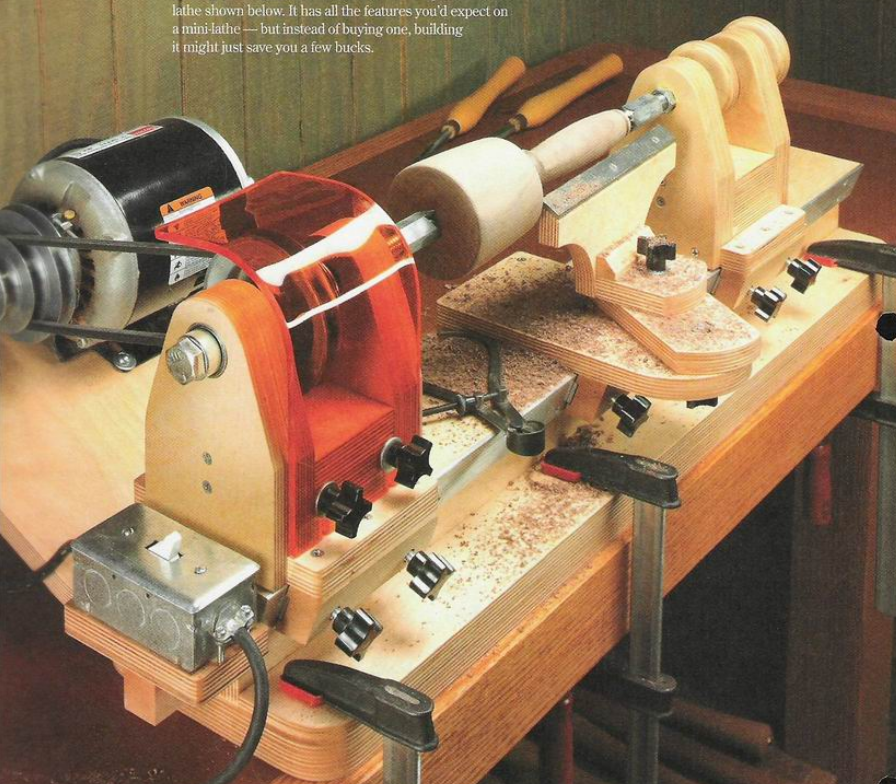

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика  и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

как его сделать самостоятельно в домашних условиях, чертежи с размерами, фото, видео

Очень часто бывает такая ситуация, что денег на некоторое, очень нужное, оборудование (токарный станок по дереву для домашней мастерской) не хватает или вовсе нет. В то же время для работы постоянно нужно что-то точить.

Вот тогда и возникает необходимость сделать самому недостающее оборудование, а данном случае токарный станок по дереву. Можно ли его сделать своими руками в домашней мастерской и затратно ли это?

Общая конструкция и устройство самодельного агрегата

При проектировании самодельного станка для токарных работ можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Электрический привод

Привод: ротор двигателя или педаль для ножного привода.

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

Отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Читайте также: как сделать токарный станок по дереву своими руками из двигателя от стиральной машины?

Двигатель от стиральной машины выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

  1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
  2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

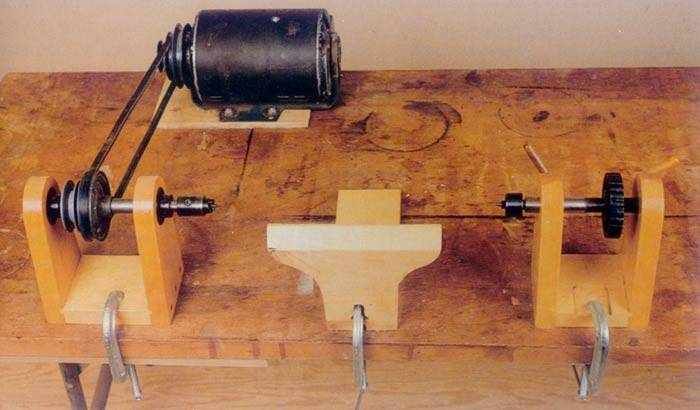

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Установка передней и задней бабки

Одни из самых главных деталей станка — это передняя и задняя бабки. Между ними зажимается заготовка. Передняя бабка непосредственно осуществляет вращение изделия.

Важно!

Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.

Задняя бабка состоит из следующих элементов:

  1. Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
  2. Направляющая труба.
  3. Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
  4. Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Как изготовить подручник в домашних условиях?

Опора для ведения резца вдоль ствола заготовки это и есть подручник. Лучше всего изготовить его из стальной трубы или уголка, потому что деревянные опоры быстро стираются и не способны выдерживать столь серьезные нагрузки, как металлическая деталь того же размера.

Можно изготовить его, сварив т-образно две трубы, а можно поступить еще проще и закрепить на станине кусок доски с деревянной бобышкой, однако точность и износостойкость такой конструкции не долговечна. Главное, в обустройстве подручника-это то, что верхняя грань трубы или уголка должна соответствовать оси вращения заготовки: в таком случае риск сломать стамеску минимален.

Важно!

При работе на токарном станке можно обрабатывать только нижнюю часть заготовки! В противном случае резец может зажевать и надломить, что может привести к серьезным травмам. При работе на деревообрабатывающем станке обязательно используйте защитные очки для ликвидации риска получить травму.

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Среди резцов по дереву наиболее популярны следующие инструменты:

  • Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
  • Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
  • Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
  • Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

Резцы для ручного точения древесины различают на следующие типы:

  • Полукруглые.
  • Плоские косые.
  • Отрезные.
  • Отрезные с фигурной заточкой.
  • Угловые.
  • Фасонные.
  • Резец-крючок.
  • Резец-кольцо.
  • Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

  • Рейтер — инструмент с полукруглой формой режущего наконечника.
  • Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

  • Сверло.
  • Скальпель.
  • Советские напильники особенно широко применяются для изготовления самодельных резцов.
  • Лезвие ножовки по металлу.
  • Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

  1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
  2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
  3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

  1. Посредством точильного бруска, периодически смачиваемом водой.
  2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
  3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Общие правила эксплуатации

При работе на токарном станке соблюдение техники безопасности-залог комфортной работы.

Необходимо:

  • Снять всю бижутерию, особенно цепочки или серьги. Заправить длинные волосы под спецодежду. Все, что может намотать на цилиндр изделия необходимо надежно отстранить от станка.
  • Всегда перед началом работы надежно закрепить заготовку и после вынуть ключ, если таковой предусмотрен.

Важно!

Запрещается передавать предметы через работающий станок. Любая мелочь может упасть на изделие и не только попортить его, но и отскочить в непредвиденном направлении.

Чертежи с размерами

Как сделать токарный станок по дереву своими руками

Цилиндрические изделия из дерева распространены во всех сферах быта. Это могут быть рукояти для инструмента, балясины под перилами, детали для мебели, ручки дверей.

На строительных рынках и в хозяйственных магазинах можно подобрать любую заготовку, которые, как правило, делаются на токарном станке по дереву.

Если вы покупаете комплект для лестницы на второй этаж вашего частного дома – сумма может стать неподъемной даже для владельца загородной недвижимости.

Все знают, что дерево – самый простой в обработке материал. С помощью топора, ножовки, и наждачной бумаги, можно сделать все что угодно. За исключением деталей круглой формы.

Именно такие практичные украшения сделанные из дерева продаются дороже всего. Чтобы производить их в мало-мальски большом количестве – нужен настольный токарный станок. И снова встает вопрос стоимости (готовые станки в ассортименте представлены в магазинах).

Глядя на фото, любой домашний мастер задумается, а что сложного в конструкции? И будет абсолютно прав. Деревообрабатывающий станок можно и нужно сделать своими руками.

Конструкция его достаточно простая. Заготовка закрепляется вдоль оси вращения. К одному из упоров подается крутящий момент. Изделие вращается, и его можно обрабатывать любым режущим или шлифующим инструментом.

Пример простой конструкции токарного станка по дереву, который можно собрать своими руками за пару дней — видео

Короткие заготовки малого диаметра, вообще можно зажимать одним концом в патроне ручной дрели (предварительно ее закрепив), и обтачивать до нужной формы.

Кстати о дрели – с ее помощью легко изготовить токарный станок малой мощности.

Еще в старых журналах «Моделист конструктор» предлагались простейшие приспособления для обработки дерева.

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок.
Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено. При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать.

Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено.

Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

  • Да, это создает дополнительные сложности в конструкции, но они перекрываются преимуществами: во-первых, двигатель работает в щадящем режиме, во-вторых, с помощью набора шкивов можно регулировать скорость без потери мощности.

    Важно! Любой регулятор скорости (читай питающего напряжения) приводит к потерям крутящего момента мотора.

  • Шпиндель токарного станка по дереву. Фиксирующий элемент, передающий крутящий момент на заготовку. Может быть простым упором с зубьями от проскальзывания, или иметь фиксирующие винтовые зажимы (конструкция называется планшайба).

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна.

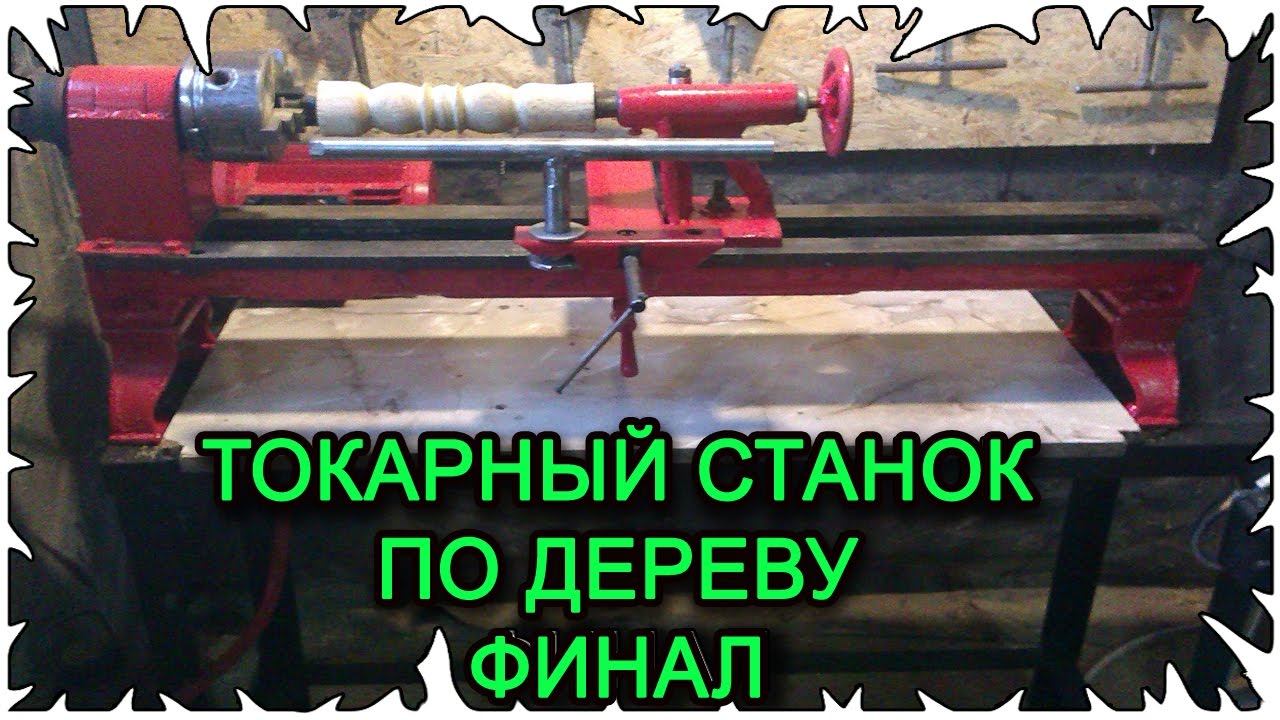

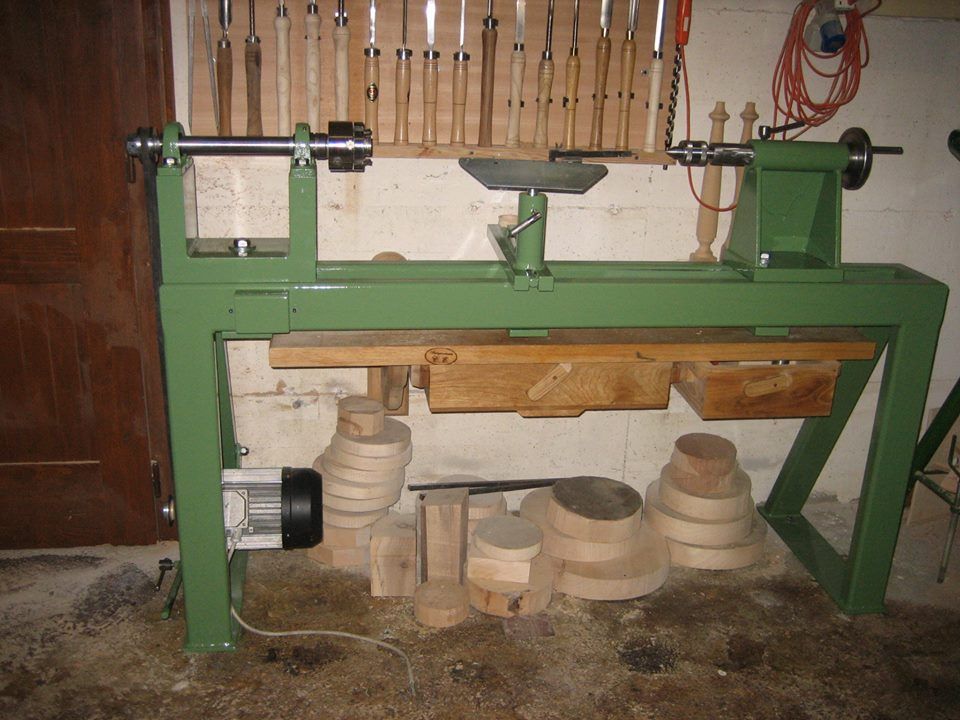

В идеале, самодельный токарный станок по дереву должен выглядеть так:

Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

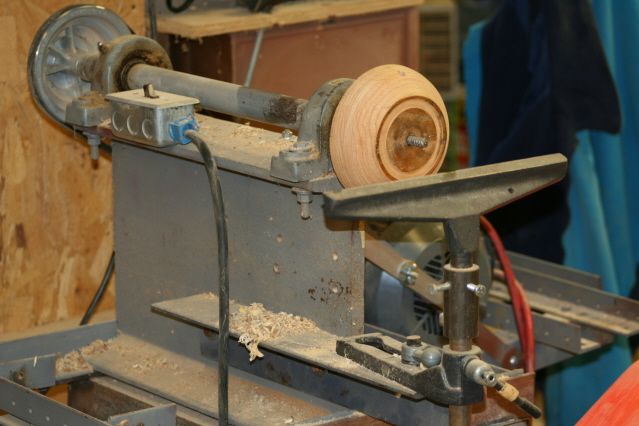

Простой токарный станок по дереву из швеллера и электродвиггателя, смотрите подробности в этом видео.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Несколько советов по использованию

Возможно они покажутся излишними, но лучше как говорится «перебдеть».

  1. Заготовка должна вращаться на вас (и соответственно на режущую кромку инструмента)
  2. Перед началом обработки резцами, необходимо придать заготовке форму, приближенную к цилиндрической (разумеется, по возможности). Для этого можно использовать рашпиль, прижимая его плоскостью
  3. Резец безопаснее прижимать к заготовке не под прямым, а под острым углом. Затем, по мере придания формы, не отрывая от поверхности, выводить угол на прямой
  4. Не надо стараться получить гладкую поверхность с помощью режущего инструмента. Шлифовка производится наждачной бумагой. Только не забудьте одеть рукавицы – от трения можно обжечь руки
  5. Твердые породы дерева обрабатываются на высоких скоростях, мягкие на малых оборотах.

Станок начального уровня

Если рассмотренная конструкция слишком сложная – вернемся к варианту, как сделать токарный станок по дереву из дрели или шуруповерта. Разумеется, элементы художественной отделки на таком оборудовании не выточить. Но изготовить ручку для напильника или сковороды – запросто.

Достаточно закрепить дрель на ровном основании с помощью зажима для шейки инструмента. А напротив, строго соосно, установить заднюю бабку.

Разумеется, незачем стремиться к эстетическому идеалу, как на эскизе. Главное – чтобы конструкция получилась прочной и удобной.

И наконец, главный бонус – дрелью по прежнему можно будет пользоваться по назначению.

Делаем своими руками токарный станок по дереву из дрели, советы и рекомендации по изготовлению.

About sposport

View all posts by sposport

Загрузка…

10 бесплатных планов станка для токарного станка, чтобы начать ваш проект по резьбе по дереву

Создание собственного станка для токарного станка — полезный опыт. Вы можете настроить его именно так, как хотите, и добавить любые функции, которые хотите.

К счастью, многие энтузиасты DIY также построили свои собственные стенды для токарных станков и бесплатно разместили планы, чтобы помочь другим потенциальным строителям.

Ниже приведены 10 планов токарных станков из Интернета. Мы составили этот список, чтобы вдохновить вас на создание собственной подставки для токарного станка.

1. Учебное пособие по самостоятельной подставке для токарного станка в стиле пилы

Уникальным аспектом этой подставки для токарного станка является его простая рама с 4 ножками, выдвигающимися в виде козла или А-образной рамы. Все 4 ножки регулируются, что позволяет устанавливать его на любом полу.

В этом уроке много больших и ярких картинок, которые построены в пошаговом стиле, что упрощает понимание процесса сборки.

Еще один важный аспект, на который следует обратить внимание, это то, что вся рама была построена из досок 3/4 x 4-1 / 2 дюйма, а поскольку доски толщиной 3/4 дюйма слишком тонкие для рамы стенда токарного станка, большинство деталей получился вдвое с помощью клея.

Необходимые инструменты: клей, дрель, множество зажимов, лобзик и шлифовальный станок.

Подробнее здесь

2. Планы для самостоятельной сборки шкафа подставки для токарного станка

При ширине 33 дюйма и глубине 18 дюймов, эта подставка для токарного станка своими руками имеет высоту около 30 дюймов, но вы все равно можете настроить высоту в соответствии с вашими потребностями. .

Это также шкаф с 2 полками, который вы также можете настроить под свои нужды. Для завершения этого проекта вам понадобится фанера 2х4, 1х2 и 3/4 дюйма.

Если вы ищете учебное пособие для начинающих по стойке для токарного станка, то оно может быть не для вас, потому что вам также потребуется проделать карманные отверстия и прорези на 1/4 дюйма для дверных рам. Последние штрихи также зависят от вас.

Для выполнения этого проекта вам потребуются рамный угольник, дрель, торцовочная пила, шлифовальный станок и измерительная лента.

Подробнее здесь

3. Планы стенда для токарного станка профессионального качества

Вот стойка, которая предлагает все необходимое для стенда для токарного станка профессионального качества.Он прочный, тяжелый и устойчивый.

Ноги расходятся в разные стороны, но это еще не все. Используя медные трубы для размещения гаек, его ножки и рельсы были скреплены болтами в соединение, которое никогда не расшатывается.

Вы получаете полные планы для этого проекта, включая детали с цветовой кодировкой, которые упрощают понимание, а также список покупок и список резки для вашего удобства.

Конечная высота, конечно, зависит от вас, но план включает расстояние между полками для держателей токарных станков по дереву, а также то, как склеить 2 листа 3/4-дюймовой березовой фанеры вместе для повышения прочности.

Подробнее здесь

4. Учебное пособие по универсальной подставке для токарного станка

Это руководство по мини-подставке для токарного станка доступно в 2 версиях. Это введение с несколькими изображениями и схемой, которое предоставляется бесплатно.

Кроме того, есть платное руководство, которое стоит 9,99 долларов США и включает 12 страниц практических инструкций, а также 50 полноцветных изображений и диаграмм, в которых представлена ​​вся информация, необходимая для создания этого стенда.

Тем не менее, если вы хороший плотник, вы можете построить этот стенд, просто взглянув на прилагаемые схемы проекта.Вам также нужно будет придумать свои собственные мерки, но это выполнимо.

Изюминкой этой конструкции являются 2 выдвижных ящика, один из которых специально разработан для токарных станков по дереву. Также есть 2 открытые полки и ролики, чтобы сделать его мобильным.

Подробнее здесь

5. Простые и бесплатные планы самостоятельной мобильной подставки для токарного станка

Исходя из DIYHuntress, вот еще одна мини-подставка для токарного станка DIYHuntress. Он имеет высоту 30 дюймов, включая ролики, имеет ширину 30-1 / 2 дюйма и глубину 10 дюймов.

Вам нужно будет загрузить 14-страничный и полностью бесплатный тарифный план с Gumroad.com по прилагаемой ссылке. Внутри PDF-файла вы найдете 11-шаговое руководство по сборке, а также инструмент, материал и список вырезов.

Существует также схема резки и инструменты, которые вам понадобятся, включая приспособление для отверстий в карманах, гвоздодер, сверло и настольную пилу или циркулярную пилу.

При настройке высоты важно помнить, что высота этой стойки 30 дюймов включает в себя ролики, поэтому вам придется учитывать вашу удобную рабочую высоту и высоту роликов, которые вы хотели бы использовать.

Подробнее здесь

6. Мобильная подставка для токарного станка по дереву с отличным хранением Учебное пособие

Вы можете либо следовать этому пошаговому руководству на веб-странице, либо просмотреть версию видео-руководства. В нем показано, как построить элегантную стойку для токарного станка с достаточным пространством, чтобы удовлетворить все ваши потребности в токарном инструменте.

Есть 3 ящика и большая полка, а также подвес для токарного станка по дереву сбоку от подставки. Его высота 30 дюймов, глубина 21-1 / 2 дюйма и ширина 42 дюйма.

Этот учебник, разбитый на 5 шагов, проведет вас через каждый шаг с подробными инструкциями и достаточным количеством изображений, которые помогут вам его освоить. Это не идеальный проект для начинающих, но каждый может разобраться в нем, просто следуя инструкциям.

Необходимые инструменты: приспособление для отверстий в карманах, орбитальная шлифовальная машинка, параллельные зажимы, торцовочная пила, дрель / отвертка и фрезерный станок.

Подробнее здесь

7. Простая подставка для самодельного токарного станка DIY Guide

Так же, как это случилось с автором этой подставки для токарного станка, вам тоже может понадобиться построить подставку для самодельного токарного мини-станка.

Этот проект поднимает некоторые моменты, которые вам, возможно, необходимо учитывать, а также некоторые проблемы, которые могут быть характерны для вашего самодельного токарного станка.

Он использовал паз и шип, то есть клей и молотки, а также настольную пилу для надрезов. Однако в зависимости от вашего точного станка могут быть различия в конструкции, и вам может потребоваться внести изменения в исходную конструкцию.

Как вы также можете видеть, этот стенд для токарного станка не имеет верхней части, в отличие от большинства других стоек из этого списка.Вам также может потребоваться выполнить некоторые индивидуальные установки, так как в случае с двигателем в этом руководстве важно сначала спланировать.

Подробнее здесь

8. Передвижная подставка для токарного станка ручной работы Ashley

Передвижная подставка для токарного станка Эшли отличается уникальным дизайном, включая ролики для мобильности, хотя места на полке для ее инструментов мало.

Она представляет свой урок в 10 шагов, начиная с раскроя досок 2×4 и 2×6 для каркаса.Поскольку это были обрезки, вы также можете использовать любые доски, которые у вас есть, если они достаточно толстые.

Для этого проекта вам понадобятся приспособление для отверстий в кармане, пила, дрель / отвертка и зажимы. Эшли добавила к этому уроку несколько изображений, они большие и яркие, показывая вам, что именно она имеет в виду на этом пути.

Ножки имеют форму трапеции, поэтому торцовочная пила будет удобна для резки под углом. Тем не менее, нет фиксированных размеров, потому что окончательная высота будет зависеть от вашего собственного роста.

Подробнее здесь

9. Учебное пособие по созданию подставки для токарного станка «Сделай сам» Джонни

Джонни построил эту простую деревянную подставку для своего токарного станка по металлу. Учебное пособие доступно в виде видео, а также в письменном виде с изображениями на сайте.

Столешница точно соответствует основанию токарного станка по размерам и изготовлена ​​из фанеры с отделкой из твердых пород дерева.

Джонни предоставляет список материалов, 2 списка вырезов и схему раскроя, чтобы облегчить понимание его учебника.Вы также можете загрузить файл SketchUp, чтобы просмотреть планы на своем компьютере.

Инструменты, которые вам понадобятся для этой работы, включают дрель, настольную или торцовочную пилу и гвоздезабиватель. Наличие здесь файла SketchUp также означает, что вы можете легко внести изменения в этот план на своем компьютере, если захотите.

Подробнее здесь

Мы подошли к концу этого списка планов токарных станков, и мы надеемся, что вы были вдохновлены на создание собственной индивидуальной стойки.

Вы можете добавить этот список в закладки или поделиться им в социальных сетях, а также прикрепить любые изображения, которые вам интересны.

А если у вас есть момент, то почему бы вам не написать нам несколько строк в комментариях? Потому что нам всегда нравятся отзывы.

Вставить изображение

Как сделать подставку для токарного станка

Недавно я купил новый токарный станок по дереву, довольно недорогую модель, в комплекте с металлической стойкой для крепления на болтах. Подставка, вероятно, достаточно способна поддерживать инструмент, но я подумал, что смогу сделать лучше.
Я измерил токарный станок и сделал несколько рисунков в SketchUp, чтобы определить основную форму.Я искал простую, прочную подставку с относительно небольшой площадью, но хорошей стабильностью. Я предпочитаю подставку столу или шкафу, так как они собирают стружку и пыль с токарного станка. Он должен быть максимально открытым, чтобы пыль просачивалась на пол для облегчения уборки.
Я хотел, чтобы он был хорошо сделан, но не сложно было сделать с очень небольшим количеством специальных разрезов и стыков, используя материал обычного размера. Собрана с использованием клея, винтов и стыковых соединений, аналогично тому, как я делал наборы ножек для моего нового стола маршрутизатора .
Эта статья не только о законченном проекте, но и о методе, который я использую для создания подобных вещей. Это исключительно прочный способ строительства без сложных столярных изделий и специальных инструментов и оборудования. Он использует простые разрезы и полагается на клей и крепеж для увеличения прочности.

Вот что я придумал:

Изготавливается в основном из 3/4 ″; толстые сосновые доски, обрезанные до одинаковой ширины, у него есть регулируемые ножки, чтобы сидеть ровно на любом полу.Нет ящиков или шкафов, которые можно было бы заполнить пылью и стружкой. Инструменты и аксессуары для этого токарного станка будут храниться в отдельном навесном шкафу прямо за инструментом.

Я начал с обрезки досок до грубой длины и обрезки до 4-1 / 2 ″; широкий. Наличие всех компонентов одинаковой ширины сокращает количество этапов обработки и устраняет некоторую путаницу. По возможности я стараюсь делать так, так как это более эффективно:

Верхняя часть подставки состоит из четырех частей, которые перемещаются из стороны в сторону.Они ламинированы и имеют монтажные отверстия для крепления станины токарного станка. Просверлить эти отверстия после сборки деталей может быть непросто, поэтому я разметил, где они находятся, и проложил прорезь в каждой детали. Они находятся на равном расстоянии от каждого конца и точно совпадают с отверстиями в токарном станке:

Я вырезал два куска массивной ели, чтобы соединить верхние подрамники, и они сначала приклеиваются и привинчиваются на место:

Затем первый подрамник складывается вдвое — приклеивается, прикручивается и зажимается к первому:

Для максимальной устойчивости я сориентировал детали таким образом, чтобы волокна располагались напротив:

Это имеет большое значение для того, чтобы члены оставались прямыми и правдивыми.

После снятия зажимов с первого подрамника, второй устанавливается точно так же, как и первый — приклеивается и прикручивается к распорным блокам:

Затем этот подрамник складывается вдвое, как и первый, и детали зажимаются примерно на час, чтобы клей застыл:

Ножки раздвигаются на пять градусов, и для этого я вырезал клинья:

Вот короткое видео, демонстрирующее приспособление для безопасной резки на настольной пиле:

К концам подрамников приклеиваются клинья.Это поперечный клеевой шов, который не рекомендуется для деревообработки. В данном случае выбора не так уж и много — чтобы стыки были прочными и долговечными, лучше всего использовать клей. Общая ширина досок мала, а древесина хорошо выдержана, поэтому это должно минимизировать степень расширения / сжатия волокон до точки, в которой клеевой шов может сдерживать ее. Также помогает использование мягкой древесины, поскольку она не такая прочная, как большинство твердых пород, она будет намного легче растягиваться и сжиматься.

Первая часть ножки приклеивается и фиксируется на месте:

После схватывания клея просверливаются пилотные отверстия на 2-1 / 2 ″; винты, которые продвигаются через ногу в носилки:

Это «страховка». Как объяснено выше, маловероятно, что клеевое соединение с поперечным расположением волокон выйдет из строя, но если это произойдет, эти винты вынудят разрушение произойти в самом верху ножки.

Следующая деталь прикручивается и приклеивается под верхние подрамники:

Наклеена другая ножка:

Я использую два разных клея.Для стыковых соединений и стыков, где есть вероятность, что детали не будут плотно прилегать, я использую полиуретановый строительный клей. Он лучше закрывает зазоры и на самом деле прочнее обычного столярного клея для стыковых швов.

Хорошо зажатый:

Затем каждая нога складывается вдвое. Эти детали проходят только часть пути вниз по ногам для размещения нижних носилок:

Он устанавливается, а затем нижние части ножек складываются вдвое. Эта сборка позволяет быстро и легко создавать соединения, которые необходимо аккуратно вырезать из более толстого материала, тем самым уменьшая объем необходимой обработки, а также снижая риск ошибки.Если учесть, что многослойная древесина почти всегда прочнее и эластичнее, чем цельная древесина, и что клеевое соединение с длинными волокнами прочнее, чем окружающая древесина, использование этого метода не является компромиссом. Напротив, стыки могут быть более плотно подогнаны и склеены таким образом, так что это фактически увеличивает прочность по сравнению с традиционными столярными изделиями:

После затвердевания клея и снятия зажимов я зачищаю подставку зерном 100, чтобы разгладить детали и скруглить острые углы:

Стенд будет покрашен, но я хочу подождать до весны, когда погода станет достаточно теплой, чтобы распылить его на улице.

Теперь, когда подставка полностью собрана, я обращаю внимание на регулируемые ножки. Они сделаны от 1/4 дюйма; фанера и массив клена:

Детали обрезаны под углом 5 градусов, чтобы соответствовать углу ножек.

Я поставил ножки и просверлил 5/16 ″; сквозное отверстие:

Затем я превратил это в прорезь на ножках лобзиком:

Ножки затягиваются на 1/4 ″; болты с квадратным подголовком и гайки. Чтобы болт оставался на месте, я использовал полиуретановый клей под головкой, чтобы приклеить его на место:

Вот и все закончено, но не покрашено, токарный станок установлен на место:

Готов к серьезным поворотам.Токарного станка пока нет в моем магазине, так как на улице еще слишком холодно, и я не нашел для него подходящего места.

Быстрый и легкий проект, который было интересно сделать. Я надеюсь, что некоторые методы проектирования и сборки будут полезны некоторым читателям и вдохновят вас на создание собственных.

Как сделать собственный упор для токарного инструмента

Энтузиасты токарной обработки по дереву часто делают собственную опору для токарного инструмента по разным причинам. Во-первых, опоры для инструментов, продаваемые в магазинах, обычно очень дороги.Кроме того, материалы, используемые производителями при создании опор для токарных инструментов, часто не так долговечны, как люди ожидают. Производители часто используют легкие материалы, которые легко повредить или помять. Одним из преимуществ создания собственной подставки для инструментов является то, что вы можете адаптировать ее размеры в соответствии с вашими потребностями. Если у вас есть компактный сварочный аппарат, вы легко можете сделать свой собственный упор для инструмента. В противном случае вы всегда можете принести металлические детали в мастерскую сварочного или глушителя и прихватить их при относительно небольших затратах.

Вот несколько простых шагов, как сделать небольшой упор для токарного инструмента из простых металлических материалов, которые вы можете легко найти в ближайшем хозяйственном магазине в вашем районе.

Шаг 1 — Подготовка

Положите все материалы, необходимые для проекта, на рабочий стол. Размер столба будет зависеть от размера столба для инструмента, который есть на вашем токарном станке. В случае мини-резцедержателя обычный размер составляет около 5/8 дюйма в диаметре. Это причина, по которой для этого упражнения требуется болт 5×8 x 4 ½.Стержень опоры для инструмента должен быть изготовлен из закаленной или холоднокатаной стали и в идеале должен иметь общую ширину менее 12 дюймов. Если вы превысите указанную длину, вы можете почувствовать вибрацию во время поворота.

Шаг 2 — Отрежьте стальной болт

Используйте отрезную пилу или ножовку, чтобы снять головку с болта. Если вам понадобится более короткий штифт, то лучше также разрезать резьбовую часть болта. Обязательно заведите гайку на обрезанный конец, чтобы очистить резьбу.

Шаг 3 — Приварите гайку к стержню

С помощью устройства для прихваточной сварки прикрепите одну сторону гайки к стальному болту. Гайку следует приварить к центру болта.

Шаг 4 — Прикрепите стойку к штанге

Прикрепите стойку к штанге, вставив штифт на гайку. Поверните стойку по часовой стрелке до упора. Лучше всего установить импровизированную опору для инструмента на токарном станке, чтобы обеспечить идеальное выравнивание по горизонтали. Снимите опору для инструмента с токарного станка и приварите гайку к стержню с помощью прихваточного сварочного аппарата.

Шаг 5 — Проверка упора для инструмента

Присоедините упор для инструмента к токарному станку и снова проверьте правильность центровки. Теперь вы готовы использовать собственную мини-подставку для инструментов.

Имейте в виду, что вы можете получить любой металлолом при изготовлении собственной опоры для токарного инструмента. Вы можете найти качественный металлолом на свалке или свалке. Не забудьте надеть защитное снаряжение, такое как очки и маску, особенно во время сварочного процесса. Всегда обращайтесь с электроинструментом осторожно.

19 самодельных схем деревянных чаш, которые можно легко сделать своими руками

Изображение: Lucky Belly

Деревянные чаши отлично подходят как для начинающих, так и для опытных мастеров.Они могут быть очень простыми или сложными, как вам нравится, и станут отличным подарком для семьи или друзей.

Есть много способов сделать миски из дерева, поэтому мы посмотрели в Интернете, что пробуют другие люди, — и вот 19 планов самодельных мисок, которые вы можете сделать дома.

1. Изготовление чаши без токарного станка

Для начала вот забавный пост для чтения. В нем мы узнаем, как этой блоггере было предложено сделать чашу без токарного станка, и она приняла этот вызов, даже не подозревая, как она это собирается делать.Однако она разработала это, и этот план вы тоже можете скопировать — так что проверьте его, чтобы увидеть, как ей это удалось!

Проверить это учебное пособие

2. Миска для теста своими руками с помощью электроинструментов

Конечно, использование токарного станка упрощает создание чаш, но если у вас его нет, вы все равно можете добиться отличных результатов, обратившись к тем видам электроинструментов, к которым будет доступ большинство энтузиастов DIY. Если это похоже на то, что вы хотели бы попробовать, этот план покажет вам, как это сделать — и, как вы можете видеть на фотографиях, результаты очень впечатляющие.

Проверить это учебное пособие

3. Миска в деревенском стиле своими руками

Вот видео, которое нам очень понравилось. В нем вы увидите, как этот опытный мастер берет старое бревно и превращает его в красивую деревенскую чашу без использования токарного станка. Нет никаких инструкций, только покадровое видео о том, как он выполнил проект, но если у вас есть достаточные навыки самостоятельного изготовления и доступ к основным инструментам, это идея, что у вас не должно возникнуть проблем с копированием.

4. Секретная деревянная чаша «Сделай сам»

Чаша в этом блоге показывает, как приготовить, почти потрясающая, и она, без сомнения, одна из наших любимых. Фактически, чаша в этом уроке была вдохновлена ​​кольцами, сделанными этим мастером-мастером с добавлением эпоксидной смолы, и этот проект — ее попытка использовать ту же технику для создания чего-то большего. Результат потрясающий, и если вы хотите попробовать что-то подобное, этот урок покажет вам, как это сделать.

Проверить это учебное пособие

5.От дров в чашу (первый проект токарной обработки древесины)

Если у вас есть токарный станок и вы ищете несколько простых проектов, которые позволят вам развить свои навыки, создание чаши — очевидное место для начала — и из этого руководства вы узнаете, как это сделать. Нам нравится, как он выглядит, когда он закончен, и если вы приложите все усилия и немного потренируетесь, вы сможете создать что-то в точности такое, как это.

6. Супер простой способ сделать деревянную чашу без токарного станка

В этом блоге мы узнаем, как сделать чашу, используя простые электроинструменты, но не токарный станок.Как объясняет этот блоггер, в Интернете существует довольно много планов по производству чаш без токарного станка, но он счел некоторые из них весьма опасными. Его решение состояло в том, чтобы создать свою собственную версию, ориентированную на безопасность, и результатом стал этот учебник.

Проверить это учебное пособие

7. Резьба по чаше ручным инструментом без токарного станка

Этот план должен заинтересовать всех, кто хочет попробовать сделать деревянную чашу без токарного станка или каких-либо электроинструментов.Как рассказывает YouTube, при вырезании чаши вручную предмет, который вы делаете, отражает каждый штрих и каждую сделанную вами отметку, создавая что-то более органичное и с гораздо большим характером. Это простой проект, который может попробовать любой, так почему бы не попробовать самому?

8. Изготовление деревянной чаши без токарного станка

Вот интересная идея сделать чашу без токарного станка — в этом руководстве показано, как использовать настольную пилу аналогичным образом, чтобы «повернуть» чашу.Это отличный способ, если вы хотите попробовать сделать миски, но не хотите вкладывать деньги в дорогое оборудование, и мы уверены, что многие люди захотят попробовать.

Проверить это учебное пособие

9. Сделайте чашу за 20 долларов за 20 минут

Как объясняет этот YouTuber, если вы хотите немного заработать на своих мисках, ключевым моментом является сокращение количества затрачиваемого труда — если вы можете изготовить миску за более короткое время, вы можете превратить ее в прибыльный предприятие.Затем он показывает вам, как сделать миски, которые можно продать за 20 долларов всего за 20 минут, что позволит вам немного заработать на своем хобби.

10. Как сделать самодельную деревянную миску для теста

Существует много разных способов изготовления деревянных чаш без токарного станка, и в этом уроке показано, как это сделать с помощью бензопилы и других инструментов. Это может показаться немного экстремальным, но похоже, что это работает хорошо, так что это еще один метод, который стоит попробовать.

Проверить это учебное пособие

11. Изготовление деревянной миски своими руками

Нам нравится смотреть подобные видео, потому что всегда приятно видеть, как квалифицированные плотники делают свое дело. Мы всегда получаем много идей из подобных руководств, и мы уверены, что большинство людей тоже смогут почерпнуть несколько советов. Также интересно наблюдать, как чаша принимает форму, и это видео, которое дает нам желание сделать ее самим.

12. Вырежьте деревянную миску всего за 4 часа

Предлагаем вашему вниманию проект для тех, кто хочет создать чашу, которую по праву можно назвать произведением искусства, а не просто функциональным предметом для еды. Как говорит нам этот блоггер, иногда необходимо отказаться от повседневной работы и просто создать что-то красивое — и если это то, что вам хочется делать, это план для вас.

Проверить это учебное пособие

13.Резьба по деревянной чаше без токарного станка своими руками

Этот учебник должен понравиться всем, кто хочет сделать миску ручной работы, не требуя никаких продвинутых инструментов или методов. В нем этот ютубер показывает нам, как он вырезал деревянную чашу в подарок своей матери, и мы думаем, что это выглядит великолепно. Нам нравится, что это такая личная вещь, поэтому, если вы ищете идеи для подарков, это стоит посмотреть.

14. Сделайте деревянную чашу из бревна

Даже если у вас нет продвинутых навыков DIY, все равно можно создавать привлекательные предметы с правильным планом, и если вам нужен стимул для уверенности, вы найдете это руководство воодушевляющим.В нем этот блогер рассказывает, как она научилась делать миску из бревна, несмотря на очень ограниченный опыт работы в домашних условиях. И если она может это сделать, то можете и вы — так почему бы не попробовать?

Проверить это учебное пособие

15. Узнайте, как сделать резную деревянную миску ручной работы

Как этот ютубер объясняет в начале своего видео, этот урок посвящен изготовлению мисок старомодным способом с использованием старых инструментов. Этот метод может занять немного больше времени, чем использование электроинструмента или токарного станка, но сделанные таким образом чаши имеют гораздо более характерный характер, и это видео показывает вам все, что вам нужно знать, чтобы попробовать его самостоятельно.

16. Чаша Резьба

Если вы хотите сделать простую чашу, процесс относительно несложный, но для более амбициозных проектов вам, вероятно, понадобится немного больше помощи. Это то, что дает вам это сообщение в блоге, поскольку в нем много деталей о том, как вырезать красивую чашу, которую вы будете гордиться изготовлением. Есть видео с четкими инструкциями, так что, если вы хотите попробовать более продвинутые столярные изделия, этот план вам понравится.

Проверить это учебное пособие

17. Деревянная миска своими руками

Вот короткое и простое видео, в котором показано, как вырезать миску вручную. Это всего лишь короткое видео, но оно показывает вам, как осторожно использует этот ютубер, чтобы создать привлекательную чашу, и, как следует из введения под видео, наблюдать за его работой завораживает. Можно многое сказать о том, чтобы сделать что-то, используя такие кропотливые методы, как этот, вместо использования электроинструментов, и, если вы согласны, вы можете попробовать создать такую ​​чашу.

18. Винтажная деревянная миска DIY

Если вы не хотите делать миску самостоятельно, вы всегда можете воспользоваться ярлыком и переделать старую миску, которая у вас есть. Если это больше похоже на ваше дело, на этот план стоит взглянуть. В нем мы видим, как этот блогер превратил уставшую старую деревянную миску в красивый арбуз! Посмотрите, как это обернулось.

Проверить это учебное пособие

19.Как сделать деревянную миску в форме листа

Вот оригинальный дизайн деревянной миски, которая, мы уверены, понравится многим — в форме листа. На странице блога вы найдете список инструментов, которые вам понадобятся для копирования плана, а также ссылку на видео, в котором показано, как это сделать. Итак, если вы чувствуете себя креативным и любящим приключения, почему бы не посмотреть, сможете ли вы сделать что-то подобное?

Проверить это учебное пособие

Множество творческих идей для копирования

Как видите, существует множество творческих идей, которые вы можете скопировать для изготовления деревянных чаш с использованием различных инструментов и техник.

Нам очень понравилось собирать для вас эти планы, поэтому мы надеемся, что вам тоже понравилось их читать и смотреть — и, прежде всего, мы надеемся, что помогли вам найти вдохновение, необходимое для того, чтобы приступить к созданию своей миски своими руками. собственный.

Как сделать деревянную миску на токарном станке по дереву

Гостевой пост Аднана Шахриара

28 февраля 2019 г.

Простая деревянная чаша — одна из самых красивых вещей, которые можно сделать на токарном станке по дереву. Они станут полезным украшением вашего дома, а также станут продуманными и сентиментальными подарками для ваших близких.

В данном случае имеет значение не только мысль, но и усилия и навыки, которые будут оценены по достоинству и ими будут восхищаться!

Вот несколько четких инструкций, как сделать деревянную чашу на токарном станке по дереву.

Препарат

Перед тем, как начать, убедитесь, что у вас есть все необходимое. Вы не захотите застрять на полпути из-за того, что забыли необходимый предмет или инструмент.

  1. Токарный станок — очевидно,
  2. Кусок дерева — естественно
  3. Лицевая панель для крепления деревянного бруска или
  4. Патрон для удержания деревянного бруска
  5. Вырез для чаши
  6. Сверло для ввинчивания лицевой панели
  7. Хороший приводной центр для установки задней бабки

Токарная обработка дерева может быть опасным занятием, поэтому для защиты мы рекомендуем как минимум следующее защитное оборудование.

  1. Защитные очки или маска для лица
  2. Пылезащитная маска

Некоторые другие предметы рекомендуются, но не являются жизненно важными;

  1. Ленточная пила или ручная пила
  2. Воск или масло для отделки вашей миски

Если у вас нет предварительно надрезанного куска дерева, вам придется разрезать его самостоятельно. Используя пилу, вы разрежете его так, чтобы волокно проходило через него сбоку. Убедитесь, что вы обрезали его по размеру, который легко подходит для вашего токарного станка. Лучше всего вырезать квадратную форму, так как это приведет к минимальному расходу древесины.

Затем отмерьте центральную точку вашего дерева и карандашом или маркером отметьте это место. Просверливание отверстия под винт лицевой панели, предотвратит раскалывание дерева. Теперь вы можете прикрутить лицевую панель по центру, и лицевую панель можно прикрутить к токарному станку.

После того, как лицевая панель будет навинчена на шпиндель, поверните шпиндель, чтобы убедиться, что древесина не ударится о станину. Используйте живой центр, чтобы поддерживать работу, пока она имеет неправильную форму.

Токарный


Начинаем переворачивать дерево.Постепенно переместите ручку на себя, чтобы уменьшить угол надреза. Когда он начнет резать, держите его под этим углом. Для всех пропилов, кроме черновой, убедитесь, что скос натирает дерево.

Когда вы чувствуете, что дерево становится более сбалансированным и ваш токарный станок не слишком сильно трясется, вы можете немного увеличить скорость. Ваши разрезы станут более плавными и быстрыми.

Вы можете начать разработку формы своей чаши, поддерживая среднюю скорость около 1000 об / мин.

Чтобы закончить это, переключитесь на другую строжку, чтобы обеспечить как можно меньший разрыв.

Теперь используйте долото для чаши, чтобы выдолбить ее. Наденьте патрон, убедившись, что он плотно затянут.

Используя перекос в качестве скребка, выровняйте дно чаши, прежде чем снимать лицевую панель.

Продолжайте переворачивать чашу, пока не будете довольны формой.

Будьте очень осторожны, не переусердствуйте, иначе вы можете сломать его!

Если вы довольны внешним видом чаши, вы можете снять ее, отшлифовать изнутри и снаружи, чтобы сгладить поверхности.

Теперь вы можете закончить чашу воском или маслом.

Об авторе


Аднан — владелец Вашего токарного станка по дереву. Ваш токарный станок по дереву говорит все и вся о токарных станках по дереву.

Автор: Аднан Шахриар

Опубликовано в: Гость Теги: токарный станок, токарная обработка дерева

Как сделать токарный станок с приводом от сверла


Вдохновение пришло от YouTube и Google.Так случилось, что, используя пару примеров, которые я видел на видео, и некоторые разумные измерения, основанные на моей собственной портативной ручной дрели, я действительно сделал это.

Начиная со старого держателя для огнетушителя, который я нашел (он должен был удерживать мою дрель. Закреплен резиновым ремнем из моей коробки битса (битса это и битса то.). Поищите немного древесины у местного торговца, и вы начнете с этого ниже

Далее идет передний зажим.Поместив сверло на монтажный блок, я вставил пилотное сверло и разметил дерево. Это оставило небольшое углубление в дереве, которое должно было стать моей центральной точкой для шейки моего сверла. (Я опишу события в соответствии с моими требованиями, поскольку кому-либо еще нужно будет измерить свои собственные материалы). Моя дошла до 43 мм. Я использовал штангенциркуль на половине этого размера, чтобы начертать круг в 43 мм. Потом лобзиком вырезал круг. Полукруглый напильник завершил внутреннюю часть. Затем нужно было просверлить каждую сторону для установки крепежных винтов зажима, затем разрезать брус по кругу, чтобы две детали зацепились сверху и снизу.Чтобы выровнять сверло, я использовал небольшую полоску резины, называемую пороном, с клейкой основой. (Этот предмет продается как ортопедический материал для изготовления стелек для диабетиков) идеален, потому что он не разрушается под давлением. Можно сказать, что это часть моей работы.
Это силовая часть токарного станка плюс небольшая боковая направляющая, которую можно закрепить на ровной поверхности.

Порон, вид сверху

Изготовление задней бабки

Изготовление задней бабки аналогично, но для поддержки стержня с резьбой используется более тяжелая древесина.Опять же, используя 12-миллиметровую коронку для шнека, на этот раз я сделал углубление и просверлил отверстие, чтобы резьбовая часть шнека выступила наружу. С противоположной стороны я использовал сверло диаметром 20 мм, чтобы просверлить отверстие под соединительную гайку m12, и надежно затолкнул ее, чтобы промыть.

NB все деревянные рамы были приклеены и прикручены для прочности.

Задняя балка прикреплена к опоре резьбовой шпильки M12. Применены плоские шайбы того же размера. Ручка была куплена онлайн. Это тоже был м12.

На настольном шлифовальном станке была сформирована штанга для фиксации древесины, подлежащей обточке.



NB Защитный кожух был перемещен для обеспечения более четкого изображения. Пожалуйста, соблюдайте все правила техники безопасности при заточке инструментов, носите подходящую одежду и соответствующие средства защиты глаз от разлетающихся осколков и искр.

Далее, чтобы обеспечить мощный захват для проекта. Возьмите соединительную гайку и отметьте ее ручкой Sharpie, как показано ниже.


Затем он прикладывается и закрепляется на стержне с резьбой и переносится на настольную шлифовальную машину, чтобы сформировать: —

Осторожно перемещая вокруг гайки.

Навинтите на стержень более полно, чтобы обнажить конец стержня, закрепленный второй гайкой.

Обрезка по размеру. (Это была длина стержня отметки 1. Отметка 2 была обрезана короче.)

Подставка для инструмента


Я купил плоские прутки и трубки в нашем местном магазине B&Q (я думаю, вы, ребята, купите их в Home Depot?)


Я использовал 25-миллиметровую плоскую коронку, чтобы просверлить блок и вставить и утрамбовать резной кусок дерева в трубку, это позволило мне вырезать небольшую часть, чтобы создать выступ, который затем я мог прикрепить клея и прикрутить к трубке.Высота металлического упора для инструмента зависит от режима работы токарного станка и должна быть отцентрирована по всему рабочему проекту. Высота токарного станка должна позволять оператору использовать долото на высоте около пояса, и это должно быть удобно. Я сделал свою подставку для инструментов максимально регулируемой, учитывая, с какой толщиной проекта я собирался работать. Изначально проект токарного станка предполагалось разместить на регулируемом верстаке «напарник», поскольку у меня нет большой мастерской или специально выделенного помещения.Кроме того, он должен был быть портативным, так как моя работа должна была выполняться на улице, а из-за погодных условий приходилось приносить внутрь.

Подставка для инструмента, вид спереди.

Вид сзади под косым углом.


NB, здесь четко не показано, это паз m12, который должен был иметь рукоятку стержня с резьбой, которая позволяла бы движение вперед и назад, чтобы приспособиться к разной толщине древесины и позволяла упору для инструмента закрывать зазор.


В заключение,

С добавлением коробчатого устройства и подключения к пылесосу я мог решить проблему случайной пыли и летящей стружки.
Показанная установка на самом деле находится у меня на кухне для наглядности и фотографирования.
Санта-Клаус дал мне набор из трех долот для токарной обработки древесины среднего размера, маску / шлем и книгу по токарной обработке дерева, чтобы начать мои приключения в лесу.
Я составлю список соавторов для вдохновения проекта. Размеры древесины, которые я не могу предоставить, так как они были рассчитаны для моего проекта.


Часть моих материалов для исследования токарного станка пришла от следующих людей:

Cosmas B — видео на Youtube под названием «Создание ручного токарного станка».
Jack Houweling — Youtube видео — как сделать мини токарный станок.
Yunostru — Видео на Youtube — к сожалению, полностью на русском языке, но легко читаемое, очень наглядное и похоже, что оно было нацелено на грамотного ребенка, который занимается изготовлением токарного станка. В конце концов, мальчик сделал шахматную фигуру на токарном станке. Очень хороший дизайн, но его можно доработать.
Наконец, Иззи Свон -, Youtube видео — самодельная настольная пила с электроприводом. В первую очередь смотрели, потому что его идея заключалась в том, чтобы сделать небольшую портативную рабочую станцию, используя только одну дрель.Эта идея заключалась в том, чтобы сначала сделать и опробовать пилу, чтобы понять, насколько это возможно. (Это возможность для меня в будущем, но с функциями безопасности)
Carving Netsuke — pdf form by Tom Sterling (free download)
Introduction to woodturning — pdf form by Brian Clifford (free download)
Taunton Полное руководство по токарной обработке Ричарда Раффана (книга)

Полное иллюстрированное руководство Таунтона по токарной обработке

20 простых вещей, которые можно сделать с помощью токарного станка по дереву, который продается

Последнее обновление 24 апреля 2021 года Чарльзом Уилсоном

Токарные станки по дереву обычно используются для небольших проектов, связанных с тарелками, чашами и даже мебелью.

Хотя токарные станки могут показаться сложными в использовании, они доставляют удовольствие и вызывают привыкание даже после того, как вы освоите их.

В конечном итоге токарный станок использует только два основных метода токарной обработки; точение шпинделя и токарная обработка планшайбы.

Сегодня мы поговорим о 20 интересных вещах, которые вы можете сделать на этом деревянном токарном станке, сидя у себя дома с семьей.

20 интересных вещей, которые можно сделать на деревянном токарном станке

1. Деревянные браслеты

Даже в наши дни и в век резиновых браслетов вы почти никогда не ошибетесь, выбрав старые школьные браслеты.И какая девушка не носила спортивные браслеты в какой-то момент своей жизни. Даже по сей день браслеты остаются основным элементом украшений.

Браслеты тоже могут быть отличным подарком. Итак, хотите ли вы браслеты для себя или для кого-то, кого любите, вы всегда можете поднять их на более личный уровень, сделав браслеты на своем деревянном токарном станке.

Процесс довольно прост и может быть выполнен даже с детьми. Сами по себе деревянные браслеты довольно прочные. И при изготовлении браслета на токарном станке у вас есть возможность сделать его очень уникальным, выжигая различные рисунки на браслетах по вашему выбору.

2. Горшки для травы

Горшки могут быть очень милыми поделками, особенно. когда это горшок с сорняками. Горшки для сорняков — это в основном миниатюрные вазы для хранения и демонстрации цветов сорняков в целом.

Основное различие между вазой и горшком с сорняками, кроме разницы в размерах, состоит в том, что в вазах пустое пространство выдолблено, тогда как в случае горшков с сорняками оно просверлено. Именно по этой причине в горшках с сорняками можно разместить выставленное растение на короткое время.

Эти горшки — очень хороший способ показать случайные цветы, которые ваши близкие могут принести домой от их привязанности, или даже показать цветы поделки оригами.

3. Деревянные ложки

Деревянные ложки могут быть одним из самых, если не самым важным и ценным инструментом на любой кухне. Известно, что при приготовлении кислых продуктов, таких как макароны, металлическая ложка изменяет вкус. Деревянная ложка очень невосприимчива к этому.

Металлическая посуда, как известно, не очень хорошо подходит для работы с продуктами, в которых есть бактерии или дрожжи, а именно с тестом. Сделать декоративные ложки на токарном станке по дереву очень просто, и это можно сделать даже на уровне новичка, а это значит, что для получения лучших результатов требуется меньше навыков.

Это проект, который можно использовать для обучения начинающих и детей работе на токарном станке по дереву.

4. Табурет для свечи

Табурет для свечи может быть очень функциональным инструментом для изготовления на токарном станке по дереву. Из всех вещей, которые вы можете сделать на токарном станке по дереву, это самое быстрое и простое изготовление. Он состоит из 4 простых частей.

При условии, что этот проект потенциально обеспечит детям много места для занятий, это один из лучших проектов для начинающих для токарных станков по дереву.Вы также можете сделать его разных размеров, чтобы использовать его как кукольный стул для своей дочери или как приподнятую подставку для горшков с сорняками.

5. Ножки стола

Обточка шпинделя относительно проще, чем поворот планшайбы. Сделать это можно на любом мини токарном станке по дереву с приличными качелями по центру. С этим справится любой токарный станок с регулируемой скоростью 1/2 л.с.

Если вы уверены в своих навыках токарного станка по дереву, вам стоит пойти на этот проект. Стул должен пригодиться каждому. Кроме того, изделия из дерева могут быть очень модными и могут быть адаптированы точно по вашему вкусу, когда вы будете делать их на своем токарном станке.

Именно в этом заключается красота владения токарным станком по дереву и изготовления на нем стула. При желании можно даже сделать шезлонг и установить его на заднем дворе, чтобы по выходным отдыхать с книгой под открытым небом.

6. Табурет на трех ножках

Одна удобная вещь, которую вы можете сделать из своего токарного станка, — это табурет на трех ножках. Такие табуреты обычно пригодятся, а также могут быть модными. Как правило, это очень универсальные предметы мебели, которые впишутся в любой интерьер вашего дома.

Эти сборы предпочтительнее производить с подставкой для ног, соединяющей также ножки табурета. Вы также должны не забыть сделать его немного выше, если планируете использовать его, чтобы сидеть на кухонной стойке.

7. Деревянная ваза

Деревянная ваза может быть очень мощным инструментом для создания очаровательного эффекта в вашем домашнем убранстве. И, как и все вазы, деревянная ваза, которую вы сделаете на токарном станке, также будет использоваться для хранения цветов.

Проект деревянной вазы может быть немного другим.Вы можете придать своей вазе практически любую форму. Суть изготовления настоящей вазы заключается в том, что вам нужно выдолбить среднюю часть, а не просверливать отверстие. Деревянную вазу можно сделать на токарном станке.

8. Разделочная доска

Это, наверное, одна из самых полезных вещей, которые нужно сделать на токарном станке по дереву. В каждом доме есть потребность в разделочной доске. Разделочные доски просты в использовании и очень эффективны.

Это может упростить работу на кухне.И подарить разделочную доску, которую вы сделали своими руками, тоже должно быть приятно для вас обоих.

9. Деревянные часы

Часы являются предметом первой необходимости, и почти в каждой семье есть часы на стенах. Но вы когда-нибудь задумывались, насколько классно выглядели бы ваши часы, если бы они были сделаны из дерева?

Что ж, вам повезло, потому что вы можете сделать деревянные часы на своем токарном станке, которые будут не только стильно выглядеть, но и показывать точное время.

10.Ящик для сбережений

Это может быть очень удобный предмет мебели, если вы можете иметь его. Вы можете использовать его, чтобы сэкономить вещи или деньги в этой коробке. Более того, такую ​​коробку можно изготовить на токарном станке по дереву.

Это может быть очень хорошей заменой картонным коробкам, которые не такие прочные и долговечные, как деревянные. Вы даже можете украсить эту шкатулку, сделав ее по своему вкусу и предпочтениям.

11. Подставка для зеркала

Этот проект может быть немного сложным для большинства людей с деревянным токарным станком.Тем не менее, это может быть очень уникальное украшение для дома, которое можно добавить в вашу коллекцию.

Чтобы ваше зеркало гордо висело на стене, вам в любом случае понадобится подставка для зеркала. Это может быть очень полезно сделать таким образом. Более того, это также экономит место в вашем доме.

12. Деревянная чаша

Деревянная чаша — очень полезная вещь, которую можно сделать из деревянного токарного станка. Кроме того, вы можете сделать миску даже с детьми. Деревянные миски служат дольше. Вы можете использовать его для хранения фруктов, еды или воды.В общем, деревянную чашу — очень простая, но полезная вещь, которую можно сделать на деревянном токарном станке.

13. Держатели для напитков в подлокотнике

Держатели для напитков в подлокотниках — очень полезные вещи, будь то в машине или в шезлонге, где вы расслабляетесь и читаете утреннюю газету. А изготовление подставки для напитков на подлокотнике на токарном станке по дереву может оказаться весьма интересным проектом. Деревянная подставка для напитков также выглядит очень стильно, особенно. если он темного цвета.

14. Пиво / виски Flight

Специально для тех, кто владеет барами или имеет один в вашем доме.В таком случае вам обязательно стоит попробовать сделать это на токарном станке по дереву. Однако вы должны иметь в виду, что лучше использовать дуб, а не делать его больше нескольких дюймов.

15. Сумка для пива / сумка для пива

Сумка для пива / корзина для пива — очень удобная вещь, чтобы иметь ее. Вам нужно время от времени, когда вы решите пойти на пикник или длительную поездку с друзьями и семьей.

К сожалению, вы не можете пойти ни на один из них без старого доброго пива.
Вот здесь-то и появляются пивные бачки, позволяющие эффективно управлять пивными банками в одном месте и экономить место.

Что еще лучше, так это то, что вы можете сделать деревянную емкость для пива на своем токарном станке, и это даже не так сложно.

16. Книжные стеллажи

Книжные стеллажи, особенно те, которые вешаются на стены, довольно элегантны и стильны. Книжный червь по достоинству оценил бы книжный шкаф.

Книжные стеллажи удобны для модного содержания ваших книг в порядке, но их также можно использовать для хранения различных экспонатов.

Хорошая новость для вас, если у вас есть деревянный токарный станок, потому что вы можете сделать стойку для книг на своем токарном станке.

17. Деревянные рамки

Фотографии всегда вызывают у каждого особую эмоциональную тягу. И вполне естественно, что мы хотим выставить напоказ лучшие из наших фотографий, которые могут запечатлеть особые воспоминания или захватывающие впечатления.

Вы можете добавить индивидуальности этим фотографиям с помощью деревянной фоторамки, особенно если она сделана своими руками.

Благодаря токарным станкам по дереву это не невозможный подвиг. При соблюдении определенного уровня терпения сделать деревянные фоторамки на деревянных токарных станках относительно легко.

18. Деревянные бусины

Деревянные бусины тоже очень красивы и имеют стильный вид. Они также могут послужить хорошим подарком вашей матери, сестре или вашей второй половинке. Вы можете сделать еще один шаг вперед, добавив ему индивидуальности, сделав его самостоятельно на своем деревянном токарном станке.

19. Чехол для телефона

Вы устали от однотипных чехлов для телефонов и от их использования снова и снова? Что ж, вы могли бы оживить свою игру с чехлами для телефонов с помощью деревянных чехлов для телефонов, сделанных на вашем собственном токарном станке.

20. Кольцо для ключей

Это очень простая, но полезная вещь, которую можно сделать из деревянного токарного станка. У вас также будет возможность вырезать его в любой форме по вашему выбору и даже выжечь на нем рисунки в соответствии с вашим выбором и предпочтениями.

Заключение

На этом мы подводим итог списку крутых вещей, которые можно сделать на своем токарном станке по дереву.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
