В сфере деревообработки используются различные виды станков по дереву. Наиболее востребованными в любой столярной мастерской являются следующие станки: фрезерный, токарный, рейсмусовый и распиловочный. Соответствующие фото станков по дереву приведены ниже. Эти станки более точно выполняют аналогичные функции ручного инструмента: ручного фрезера, рубанка и отрезной пилы.

Токарный станок не имеет аналога ручного инструмента. Станки разнообразны в первую очередь по размерам и производительности. Для небольших домашних мастерских умельцы изготавливают самодельные станки, беря за основу ручной инструмент, не нужные электродвигатели и самостоятельно изготавливая оснастку и основания станка.

Промышленные станки отличаются высокой производительностью, большими габаритами, позволяющими обрабатывать большие заготовки и соответственно большой массой. Давайте рассмотрим наиболее популярные станки.


Краткое содержимое статьи:

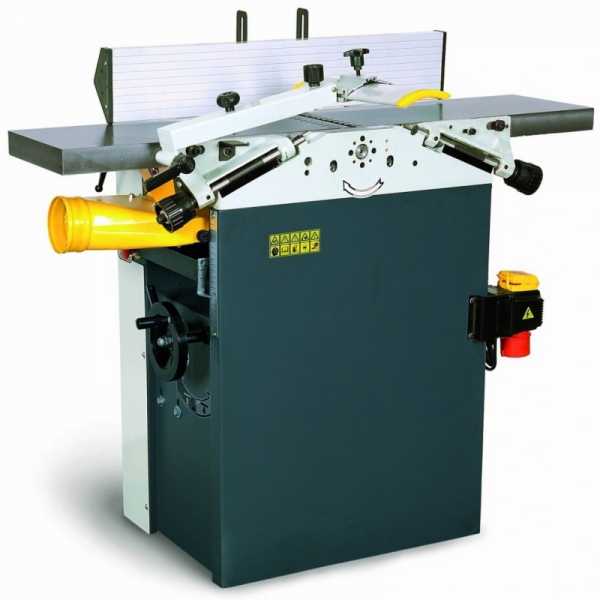

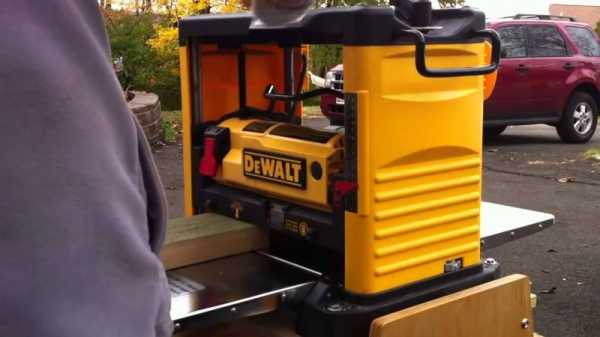

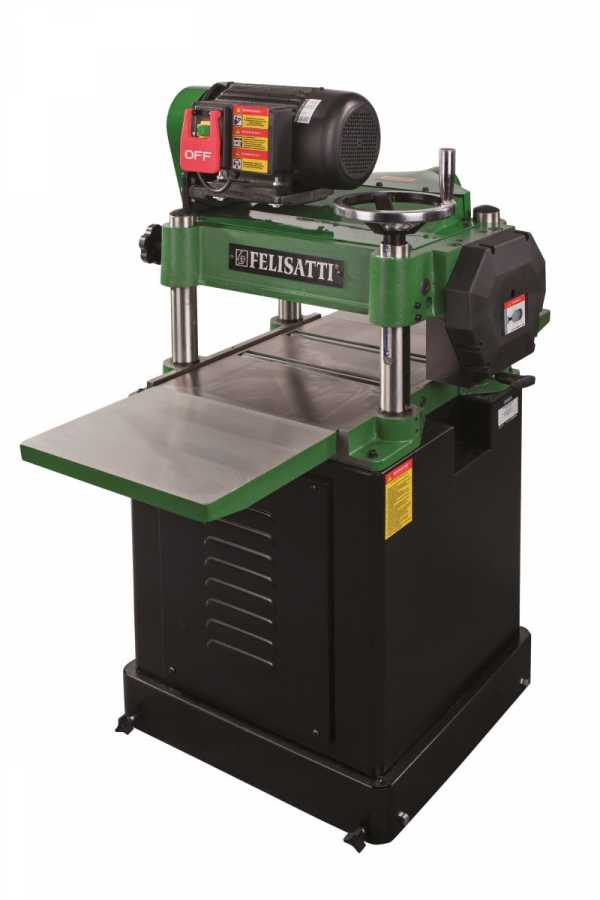

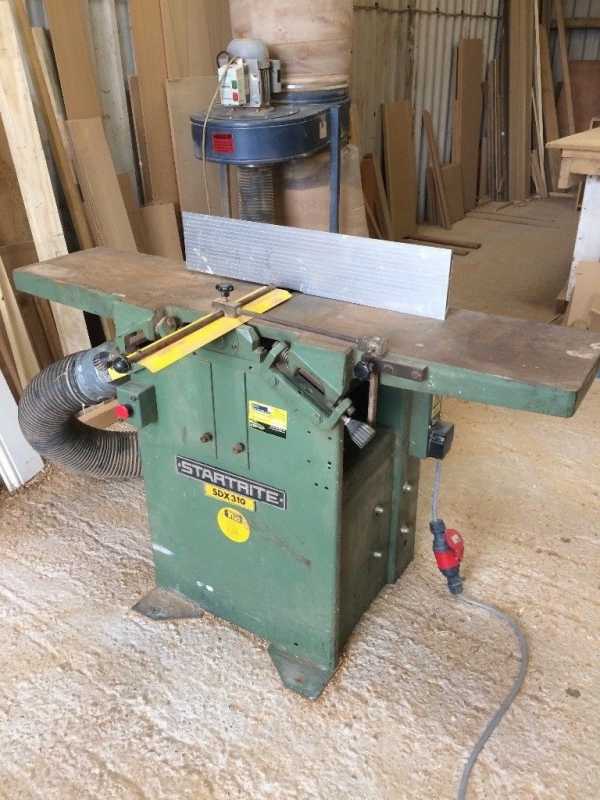

Рейсмусовый станок

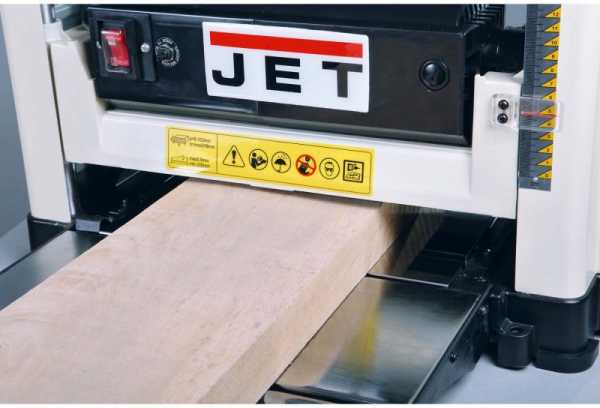

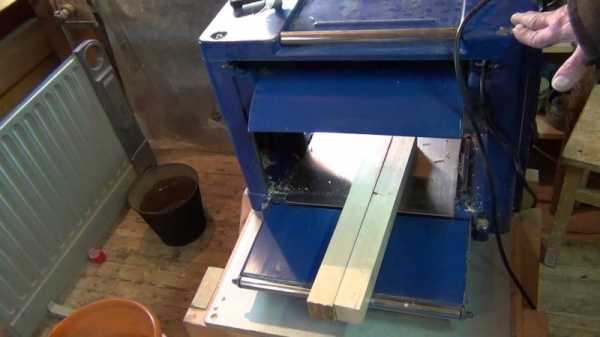

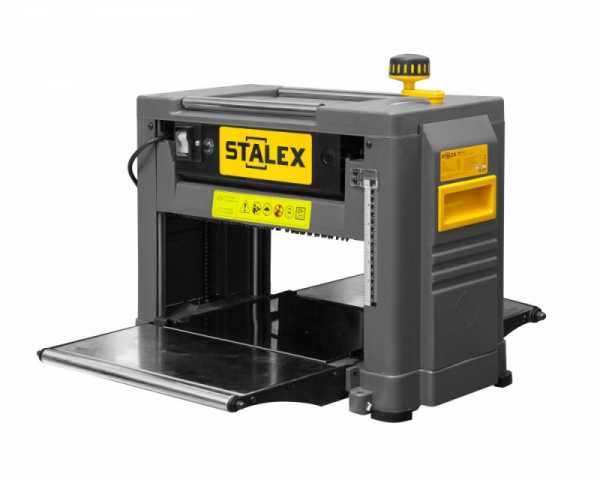

Этот станок предназначен для строгания заготовок до нужной толщины в одной плоскости. По сути этот станок представляет собой широкий электрический рубанок, закрепленный на станине. В этом станке обработка дерева осуществляется с помощью вала с ножами.

Заготовка подается на горизонтальный рабочий стол, проходя под рабочим валом с заготовки, с неё снимается тонкий слой материала, в плоскости параллельной основанию. Толщина снимаемого слоя не более нескольких миллиметров

Проходя раз за разом, уменьшается толщина заготовки. Заготовка может направляться в ручном или автоматическом режиме. Основное предназначение этого станка: придание обрабатываемой детали необходимой точной толщины.

Основные технические параметры таких станков: количество одновременно работающих ножей (один или два), потребляемая мощность электродвигателя, число оборотов ножа в минуту, максимальная ширина и высота обрабатываемой детали, размеры стола для подачи материала.

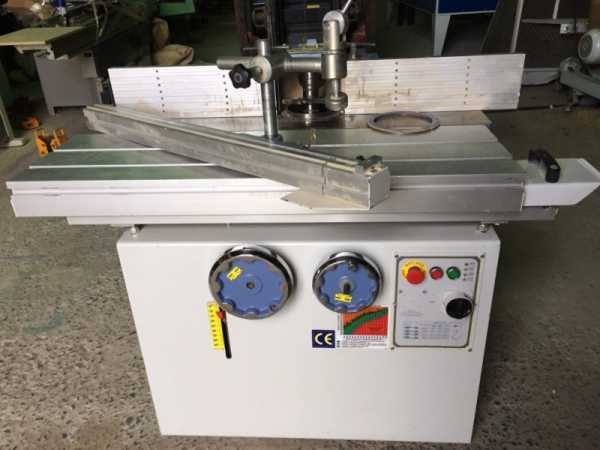

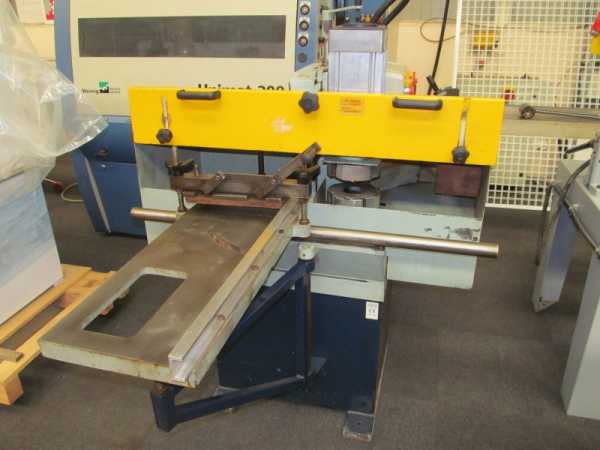

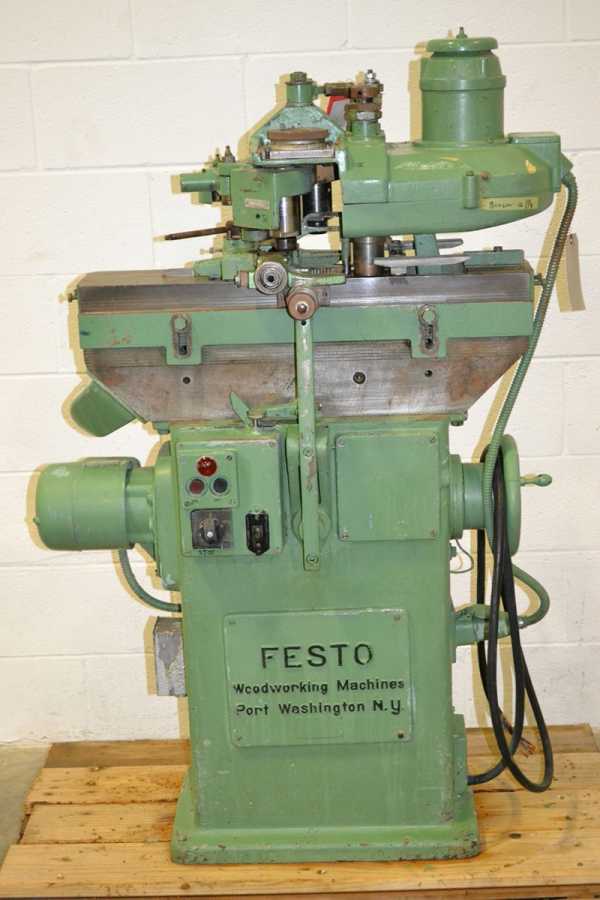

Фрезерный станок по дереву

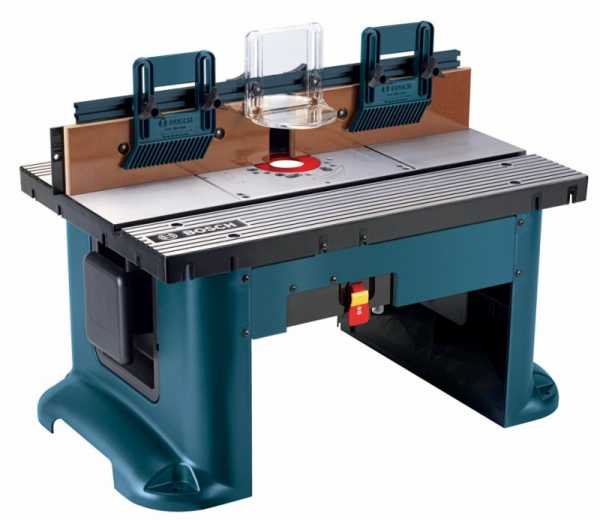

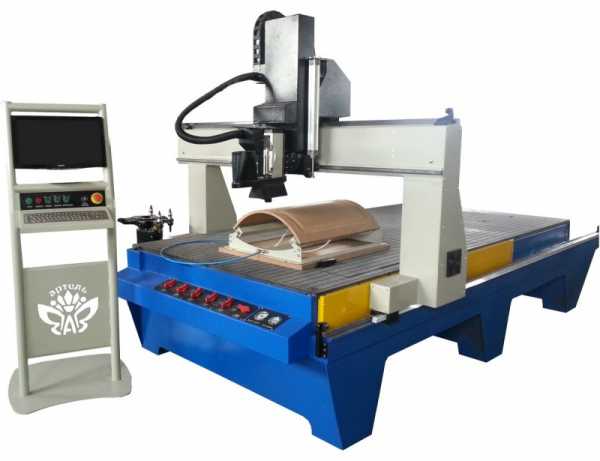

Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.

Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.


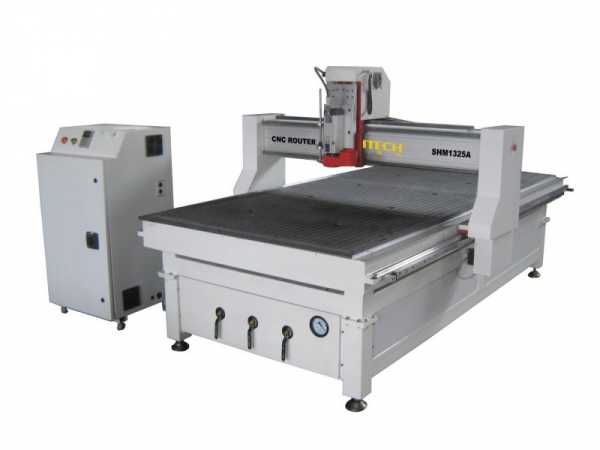

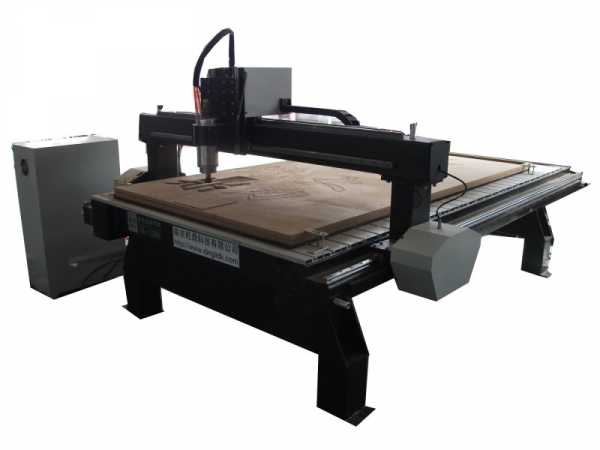

В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.

Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.

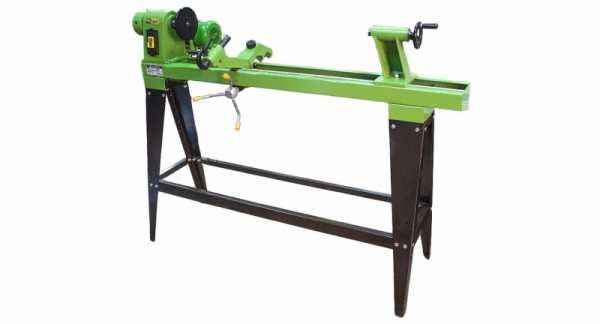

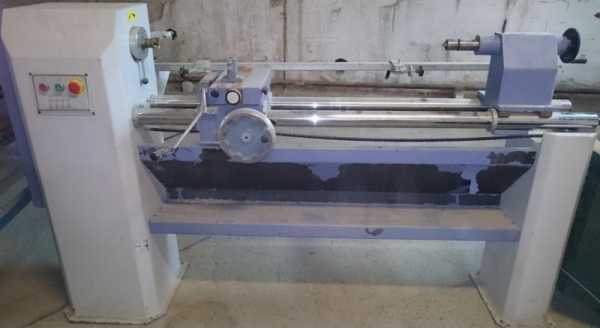

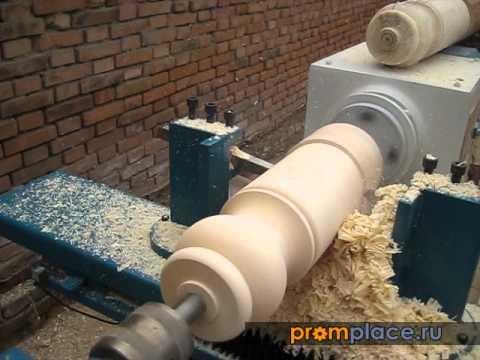

Токарный станок по дереву

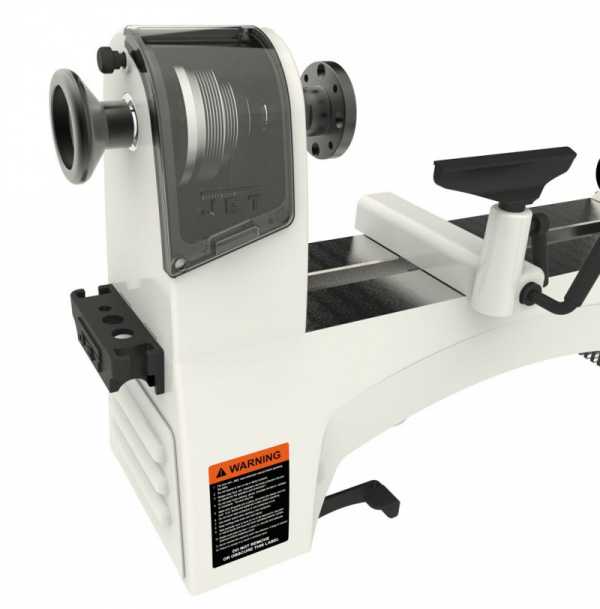

Все узлы токарного станка располагаются на раме или станине. Станок состоит из передней опоры с электродвигателем и передающим валом, задняя опора, используемая для фиксации детали, между ними располагается подпятник, являющийся опорой для резца.

Деталь жестко фиксируется между центрами опор. При креплении необходимо сбалансировать деталь, что бы она была отцентрирована. Деталь крепится в передней бабке. Здесь заготовке придается круговое движение. Задняя бабка удерживает свободный конец заготовки.

Дерево обрабатывается резаком удерживаемым руками. Мастер держит его с опорой на подпятник. Удерживая резак, за один проход снимается не более одного миллиметра.

Основные технические параметры таких станков: скорость вращения заготовки, потребляемая мощность электрического двигателя, максимальные габариты заготовки, вес станка

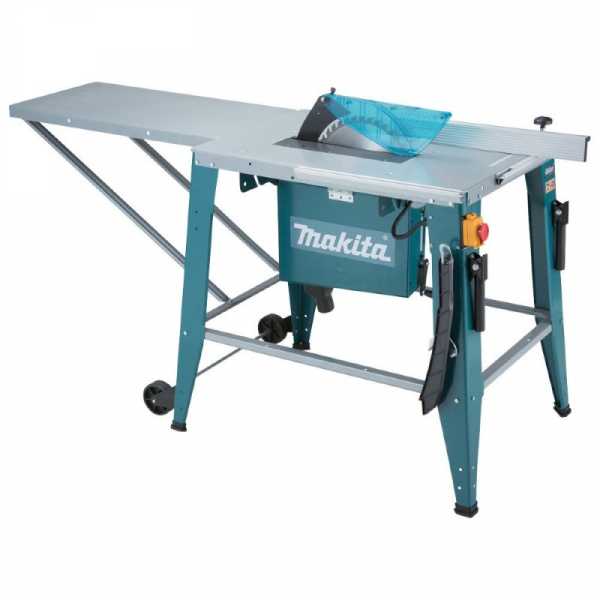

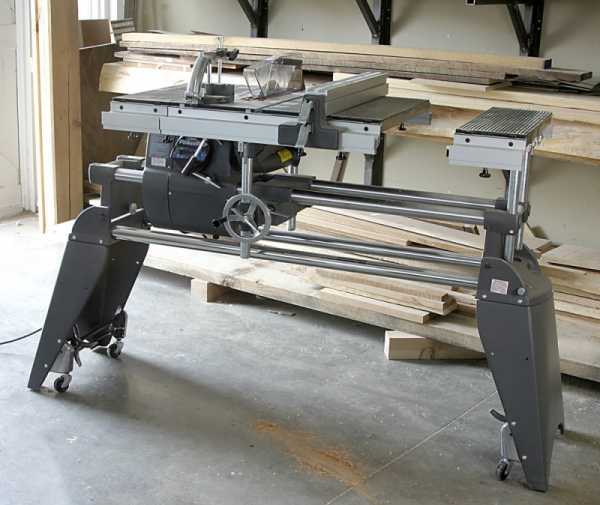

Распиловочный станок по дереву

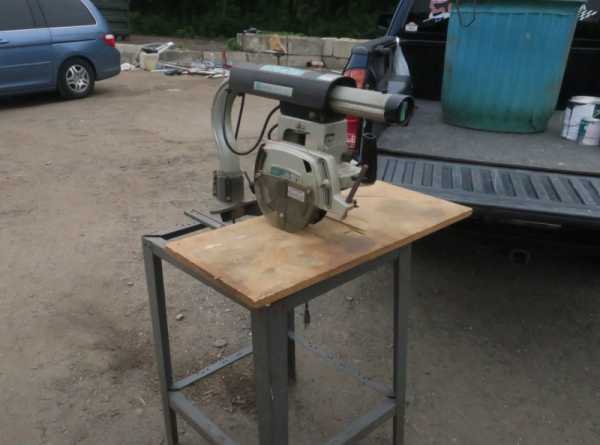

Основное назначение этого станка состоит в распиловке древесины вдоль или поперек. Станок может обладать различными, сильно разнящимися размерами, которые зависят от размеров и типа обрабатываемых заготовок.


Принцип действия станка одинаков: электродвигатель приводит в движение режущее дисковое полотно, оно разрезает материал в нужном направлении и под нужным углом.

При этом возможны два основных варианта исполнения станка: заготовка неподвижно располагается на столе либо она двигается относительно неподвижного пильного диска (циркулярной пилы).

Основные технические параметры таких станков: минимальный и минимальный размер обрабатываемых заготовок, толщина пила, количество одновременно производимых разрезов, возможность проведения разреза под различными углами, наличие системы пылеудаления, тип подачи: ручная или автоматическая, наличие программного управления, облегчающего работу оператора.

Фото станков по дереву

Также рекомендуем посетить:

zdesinstrument.ru

Разновидности деревообрабатывающих станков

  Деревообработкой издавна занимались на Руси. В настоящее время деревообработкой занимаются как в промышленных масштабах, так и в частных небольших мастерских. Ассортимент деревянных изделий и деталей из древесины обширен, а агрегаты, с помощью которых изготавливают различного вида деревянные изделия, отличаются в зависимости от своего типа, конфигурации, а также назначения.

  Деревообрабатывающее оборудование можно использовать для столярных работ, изготовления мебели, лесопиления, заготовки пиломатериалов.

  Деревообрабатывающий сектор лесной промышленности России в настоящее время активно развивается. Распиловка древесины входит в число наиболее востребованных строительных материалов. Значительная часть распиленной древесины уходит также на внешние рынки. Сегодня масштабное производство  в секторе деревообработки представлено также фанерной продукцией, которая используется как для внутреннего рынка, так и для поставок на экспорт. Востребованы на строительном рынке также такие плиты, как ДСП, ДВП и МДФ. Последние пять лет активно развивается производство плит ОСП. Следует упомянуть о сравнительно новом материале деревообрабатывающего сектора – пеллеты, которые получаются путем прессования отходов лесопиления.



      Деревообрабатывающие станки используются как в промышленных производствах, так и в частных мастерских. Такие станки подходят как для дома, так и эксплуатации в условиях производства.

   В зависимости от назначения выпускаемой продукции деревообрабатывающие станки подразделяют на пильные; строгальные; токарные; сверлильные и фрезерные. К станкам повышенной точности относятся станки рейсмусовые и шипорезные, к станкам особой точности - станки-автоматы с числовым программным управлением.



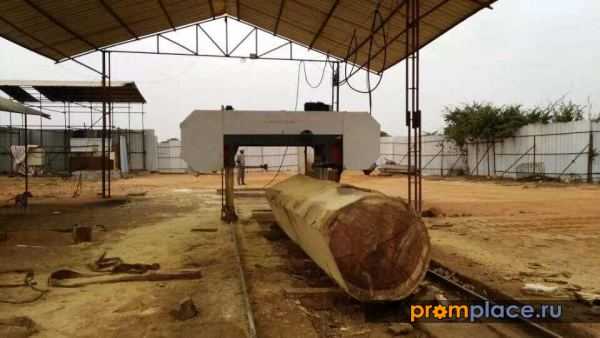

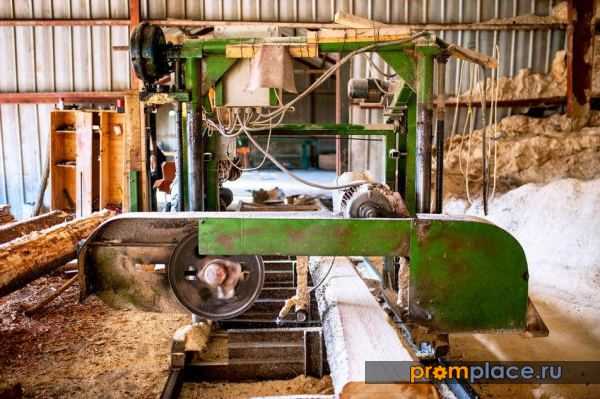

   Пильные деревообрабатывающие станки. Основное назначение таких станков - распил бревен. Также такие станки целесообразно использовать для придания определенной формы плоским изделиям. В число пильных деревообрабатывающих станков входит такое оборудование, как  пилорамы, круглопильные устройства, а также различного вида ленточные станки (ручные или автоматические). Различают круглопильные и ленточнопильные деревообрабатывающие станки.



    Строгальные деревообрабатывающие станки. Данные агрегаты для снятия верхних слоев древесины. В результате данной обработки изменяют толщину материала, а также формируют определенную поверхность в зависимости от назначения изделия. К данной группе устройств относят различные подтипы строгальных агрегатов, такие, как рейсмусовые односторонние и двусторонние, специальные, а также фуговальные.





  Токарные деревообрабатывающие станки. Принцип действия токарных деревообрабатывающих станков основан на последовательном круговом снятии слоев древесины с заготовки. В результате использования токарных деревообрабатывающих станков  формируют из прямых деревянных изделий тела вращения. В домашних условиях наиболее востребованы токарные деревообрабатывающие станки  с ручным управлением. Более дорогостоящие устройства токарные деревообрабатывающие станки, которые применяются в промышленном производстве, имеют «числовое программное управление» и функционируют по заранее разработанной программе.

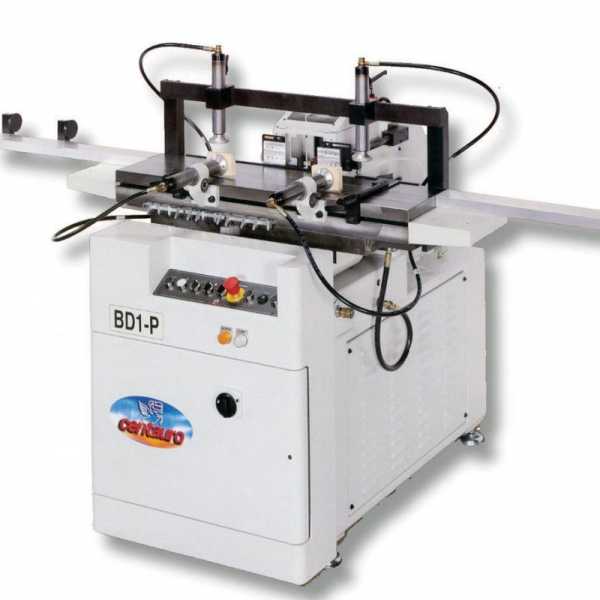

   Сверлильные деревообрабатывающие станки. Данные станки применяются для создания глухих или сквозных отверстий в деревянных заготовках. Наиболее часто такие станки применяются для работы с древесными материалами высокой твердости, а также если требуется глубокое сверление. Важно отметить, что применение сверлильных деревообрабатывающих станков позволяет выполнить обработку с высокой точностью. Предприятиями выпускаются модели вертикально- и горизонтально-сверлильные, а также радиально-сверлильные и специальные. Данные агрегаты снабжены механизмом, который обеспечивает контроль биения, а также они имеют дополнительную осевую стабилизацию. Наличие такого механизма значительно повышает точность обработки деревянной заготовки.

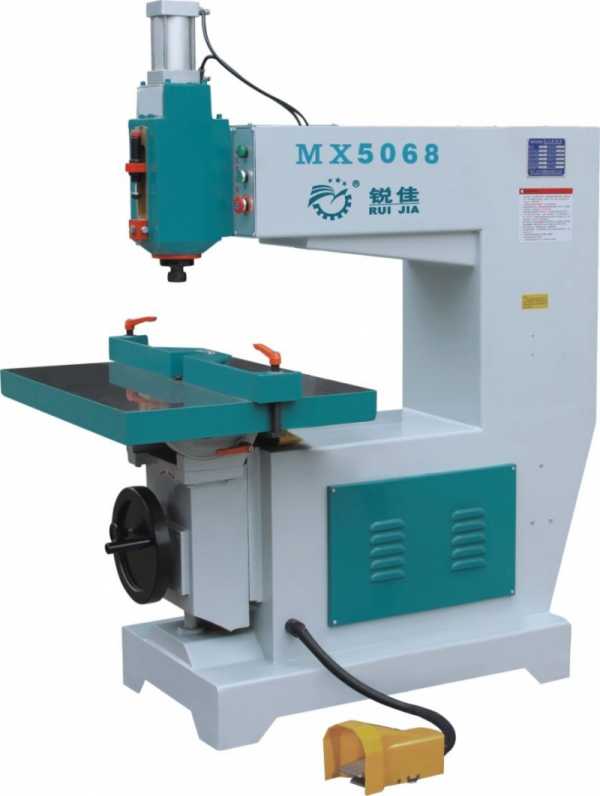

  Фрезерные деревообрабатывающие станки. Использование таких станков позволяет выполнять элементы сложной формы. С помощью фрезерных деревообрабатывающих станков возможно выполнять декоративные деревянные изделия. Разновидности фрезерных деревообрабатывающих станков: вертикально-, горизонтально-, а также универсально-фрезерные. Сегодня крупные производства используют модели фрезерных деревообрабатывающих станков с копировальными устройствами и с числовым программным управлением. Применение таких дополнительных устройств значительно упрощает процесс фрезерования сложных поверхностей. Распространены виды продольно-фрезерные и фрезерные деревообрабатывающие станки.



promplace.ru

Классификация деревообрабатывающего оборудования


в
ти-
пе
Вид
обработки древесины
Название
Типов
станков
Инструмента и его движениеИсходного древесного
сырья
Изделий от выполняемой работы или полуфабриката
123456
1. Распиливающее
1.1Продольное распиливание1. Лесо-
пильные
рамы

Пилы полосовые (рамные) установлены в пильной рамке и двигаются возвратно-поступательноБревна,
брусья


Брусья,
доски,
горбыли,
рейки

2.Ленточ-
нопильные

Ленточная пила, бесконечная, движение прямолинейноеБревна,
брусья,
толстые
доски,
горбыли
Брусья,
доски,
горбыли

3.Кругло-
пильные
- для
распиловки бревен

- обрезные,
много-
пильные,
одно-
пильные
Дисковые (круглые) пилы, движение вращательное
- диаметром более 1000 мм с соответствующим профилем зубьев;
- диаметром до 800 мм с соответствующим профилем зубьев


Бревна,
брусья, шпальные заготовки.
Доски,
горбыли,
бруски,
рейки


Брусья,
шпалы,
доски,
горбыли

Доски
требуемой
толщины и
ширины
1.2Поперечное распиливание1. Кругло-
пильные

Дисковые (круглые) пилы с соответствующим профилем зубьев, движение пилы вращательноеБревна,
брусья, шпальные заготовки (тюльки).
Различные
заготовки
требуемой
длины
2. Попереч-нопильныеПилы полосовые с возвратно-поступательным движениемБревна,
брусья
Заготовки
требуемой
длины
1.3Продольное, поперечное и смешанное распиливание1. Кругло-
пильные
Дисковые (круглые) пилы с соответствующим профилем зубьев, движение пилы вращательное


Брусья,
доски,
щиты,
заготовки



Заготовки
требуемых
размеров

2. Ленточ-
нопильные
Ленточные пилы, движение поступательное прямолинейное
1.4Продольное, поперечное, смешанное и криволи-
нейное рас-пиливание
1. Ленточ-
нопильные (столярные)
Ленточные пилы шириной менее 60 мм, движение посту-пательное, прямолинейноеБруски,
щиты и
другие
заготовки

Заготовки
и детали
требуемых
размеров
и формы
2. Лобзи-
ковые
Пилы полосовые, малой ширины с возвратно-поступательным движениемДоски,
бруски,
щиты
1.5Смешанное распилива-
ние
1.Шипорез-
нопильные

Круглые пилы (шипорезные) в комбинации с фрезами или в специальных зажимных шайбах,  их движение вращательноеДоски,
щиты,
бруски
Детали со складными ящичными
шипами,
в т.ч. на
«Ласточкин
хвост»
2. Станки с цилинд-рическими и сфери-
ческими
пилами
Цилиндрические и сферические пилы, их движение вращательноеЗаготовки
для тары
Клепка и
днища для
бочек
2. Фрезерующие, движение инструмента вращательное
2.1Плоскостное фрезерование:
-одной
поверх-
ности
или двух смежных
под
заданным
углом
1. Фуго-
вальные

Ножевой вал под нижней пластью и вертикальный вал



Доски,
бруски,
щиты
Доски,
бруски,
щиты с
точно
остроганными плоскостями
под углом 900
-заготовок
на
заданную толщину
2. Рейсму-
совые
Ножевые валы над верхней и под нижней пластьюДоски,
бруски,
щиты,
простроганные
на требуемую толщину
2.2Плоскостное и профильное фрезерование:
- кромок1. Кромко-
фуговальные
Ножевые головкиДоски и
бруски с
простро-
ганными
поверхн-
остями
Доски с
обработанными кромками (напр.шпунт и гребень).
- с 4-х сторон2. Четырех-сторонние строгальныеНожевые валы, ножевые головки, фрезыДоски и
бруски
Доски и
бруски с обработанными поверхностями
и кромками требуемых
размеров,
профиля,
качества
2.3Фрезерование различное1. Шипо-
резные фрезерные
Фрезерно-шипорезные инструментыДоски,
щиты
Доски,
щиты с
нарезанными шипами:
рамными, ящичными, прямыми
«Ласточкин хвост».
2. Цепно-фрезерные (цепно-долбежные)Фрезерная цепочки, специальные долбякиБруски,
доски,
щиты,
заготовки
Бруски, доски, щиты, с гнездами прямо-угольного сечения
2.4Смешанное фрезерование1. Фре-
зерные
Фрезы и фрезерные головкиДоски,
бруски,
щиты
Доски, бруски, щиты с требуемым профи-лем с одной или нескольких сторон
- фрезерование по копиру2. Копиро-
вально-фрезерные
Фрезы концевыеДоски,
бруски,
щиты
Фигурные плоские изделия
- фрезерование по модели3. Копиро-вальныеФрезы копировальныеБрускиИзделия сложной объемной формы
3. Строгальные
3.1Поперечное строгание1. Попе-
речно строгальные
Нож с возвратно-поступательным или ножевой диск с вращательным движениемЗаготовки
для
облицо-
вочной строганной фанеры (ванчесы),
бруски
Облицовочная (строганная) фанера тонкая тарная дощечка, штукатур-ная дрань и др.
3.2Продольное строгание1. Продольно
строгальные
Ножи строгальные с возвратно-поступательным движениемРазличные заготовки из древесного сырья,
включая
дрова
Продольная стружка для фибролита или упаковки, кровельная дощечка, стружка
2. Цикле-
вальные
Цикля неподвижная, движение материалаСтроганые
доски,
бруски
Чисто обработанные детали
4. Сверлильные, движение инструментов вращательное
4.1Сверление и зенкование1. Свер-
лильные
Сверла и зенкерыДоски,
брусья,
щиты

Цилиндрические отверстия и разен-ковки в деталях
4.2Сверление и фрезерование1. Свер-
лильно-фрезерные
(пазо-
нальные)
Концевые, радиально-торцовые фрезыДоски,
брусья,
щиты

Продольные пазы и гнезда в деталях
4.3Сверление1. Свер-
лильно-долбежный
Сверло специальной конструкцииДоски,
бруски,
заготовки
Детали и заготовки с отверстием нужных размеров
5. Долбежные
5.1 (4.1.)Сверление с долблением1. Свер-
лильно-долбежные
(4.1)
Сверло в квадратном полом долоте (долбяке) (4.1)Доски,
бруски,
щиты
Квадратные отверстия и прямо-угольные гнезда в деталях и заготовках
5.2Образование отверстий1. Цепно-
долбежные
Фрезерная цепочка, движение поступательное, прямолинейное

Заготовки,
детали

Заготовки, детали с прямоугольными отверстиями
2. Пильно-долбежныеОтрезок пильного полотна, движение возвратно-поступательное
6. Токарные
6.1Точение1. ТокарныеТокарные резцы, неподвижныБруски,
круглые
заготовки
Тела вращения различной формы
2. Токарно-округляющие (кругло-
палочные)
Резцовый патрон пустотелый, вращающийся (с резцами)Бруски и специальные заготовкиКруглые палки; конусы, шипы: круглые, овальные или прямоугольные на деталях
6.2Точение с фрезерованием1. Токарно-фрезерныеНожевые валы с фасонными резцами, фрезы - вращающиесяБруски и специальные заготовкиФасонные токарные изделия )тела вращения)
7. Лущение
7.1Лущение1. Лущиль-
ные
Нож в подвижном суппорте, движется прямолинейноКряки и
чураки
для
фанеры
Шпон для клееной фанеры
8. Шлифовальные
8.1Шлифование1. Шлифо-
вально-ленточные
Абразивная шкурка- бесконечная лета на двух шкивах, движется прямолинейно по замкнутой кривой




Щиты
доски и
другие
детали
Шлифованные плоские и криволинейные поверхности
2. Шлифо-
вально-
цилиндровые
Абразивная шкурка, натянутая на цилиндрическую поверхность, движение вращательноеШлифованные плоские и вогнутые поверхности
3. Шлифо-
вально-
дисковые
Абразивная шкурка, натянутая на плоские диски, движение вращательноеШлифованные плоские и выпуклые поверхности
4. Шлифо-
вально-
щеточные
Абразивная шкурка закрепляется на вальце в виде щетки, движение вращательноеДетали
сложной объемной
формы
Шлифованные детали
9. Дробильные
9.1.Дробление кусковых древесных отходов и
коры
1. Дробиль-
ные
(дробилки)
Ножевой вал со специальными ножами; специальные металлические пластины на вращающемся роторе.Кусковые древесные отходы
(горбыли,
рейки,
обрузки)
Щепа
2. РубильныеНожевой диск специальной конструкции, ножевые барабаны, вращающиесяБревна,
бруски,
горбыли,
рейки
Щепа
Ножевые роторы, вращающиесяГорбыли,
рейки
или кора
Щепа или измельченная кора
10. Гнутарные
10.1Гнутье деревянных заготовок и деталей1. ГнутарныеШаблон с зубьями вращается на нужный уголДеревянные заготовки пропаренныеИзогнутая заготовка
11. Для нанесения клея
11.1Нанесение
клея
1. Клеена-
носящие
Вальцы, форсунки, дозирующие механизмы. Вальцы вращаютсяДеревянные заготовки и детали с
поверх-
ностями подготов-ленными
для
нанесения
клея
Поверхность с равномерно нанесенным слоем клея
12. Сборочные
12.1Сборка
изделий
1. Сбо-
рочные
ваймы
и другие механизмы
Сжимающие и направляющие механизмыДетали, подготов-ленные
для
сборки
Собранные изделия из деталей
13. Отделочные
13.1Нанесение краски1. Станки
(линии)
струйного
облива
Струйный механизм для струйного облива. Неподвижны.
Детали, поверхность которых подготов-
лена для нанесения краски


Детали и изделия, окрашенные ровным слоем краски
2. Краско-
наносящие
в поле
высокого напряжения
Распылительные механизмы для нанесения краски в поле токов высокого напряжения. Неподвижны.
13.2Нанесение
лака
1. Лакона-
носящие вальцевые
Лаконаносящие вальцы, вращаются

Детали и изделия, подготов-ленные
для нанесения лака


Детали и изделия, покрытые ровным слоем лака
2. Лако-наливные машиныЛаконаносящие головки. Неподвижны.
3. Лакорас-
пылительные
Распылительные механизмы. Неподвижны.
13.3Шлифоваль-
ные и полироваль-
ные для обработки лакированных поверхностей
1. Виброш-
лифовальные
1. Абразивная, шлифовальная шкурка. Движение возвратно-поступательное с малой амплитудой.


Детали, покрытые лаком.
Детали с отделанной поверхностью лака
2. Полиро-вальныеПолировальные барабаны, специальная паста. Барабаны вращаются.Детали с зеркальным блеском
14. Разнооперационные
14.1Различные операции: пиление, фрезерование, сверление, шлифование, строгание – выполняемые раздельно1. Комбини-рованныеРазличные для механической обработки.







Доски, бруски,
щиты и другие заготовки








Доски, бруски, щиты и детали с отверстиями, гнездами пазами
2. Универ-сальныеРазные для механической обработки могут устанавливаться под нужным углом. Используются приспособления
- выполняемые одновременно или последовательно3. Многопе-
рационные автоматы,
полу-
автоматы, агрегатные станки,
линии,
станки-комбайны, обраба-тывающие центра
Разные

mirprom.ru

Виды станков используемые для деревообработки

Для обработки дерева подбираются разные виды станков. Каждая разновидность отличается своим предназначением и перечнем выполняемых операций на оборудовании, что выступает в качестве важных критериев выбора.

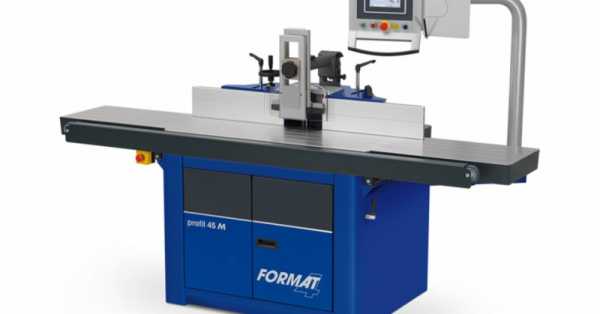

Фрезерные

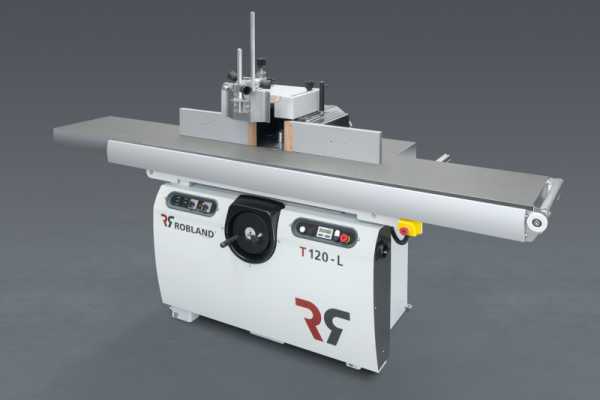

Этот вид принято относить к одному из наиболее востребованных наименований в продаже. Применяются они при обработке заготовок, выполненных из дерева. Функциональные возможности направлены на выборку фальцев, гребней, пазов. Дополнительно осуществляется поперечное строгание. Производители предлагают такие станки, которые отлично показывают себя при выполнении тонкой столярной работы. С их помощью выполняются предметы, используемые в интерьере помещения.

Круглопильные

С помощью таких видов выполняется пиление, которое может быть поперечным или продольным. Также работа осуществляется под углом.

Токарные

Современные токарные станки могут обрабатывать дерево, относящееся к разным породам – твердым, мягким. Незаменимым такое оборудование становится в мастерских, занимающихся столярными работами. Также они применяются на строительных площадках. Токарные станки используются при металлообработке, но нередко с их помощью производятся токарные работы по древесине.

Шлифовальные

Если требуется выполнение операций по шлифованию для заготовок, которое будет черновым и чистовым, предлагается воспользоваться шлифовальными станками. На них операции производятся вертикально и горизонтально. В станках применяются шлифовальные ленты, а также круги, которые отличаются шероховатостью.

Сверлильные

Нередко при обработке дерева возникает надобность выполнения сверления, с чем отлично справляются специально предназначенные для этого сверлильные станки. Производители предлагают модели, для которых применяются материалы высокого качества. Особенностью становится применение ременных передач. В результате достигается долговечность, а качество работы значительно повышается.

Лентопильный

В данном виде при использовании вертикальной бесконечной пилы производится процесс распиливания. Диапазон заготовок, которые могут обрабатываться, остается довольно широким. Применение возможно в бытовых и промышленных целях.

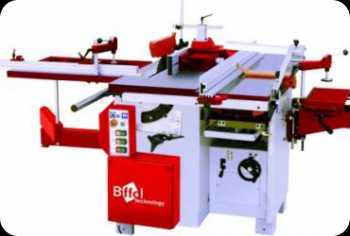

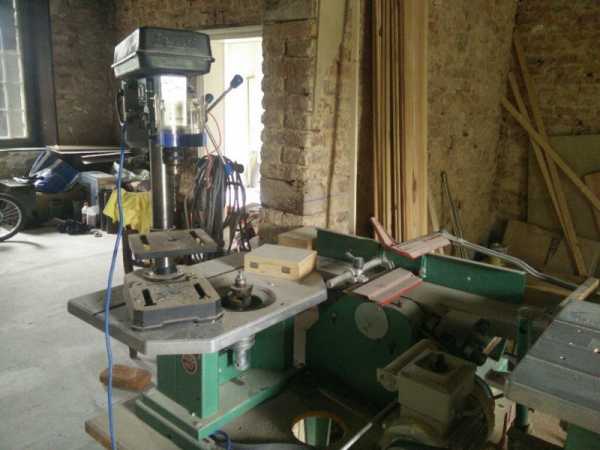

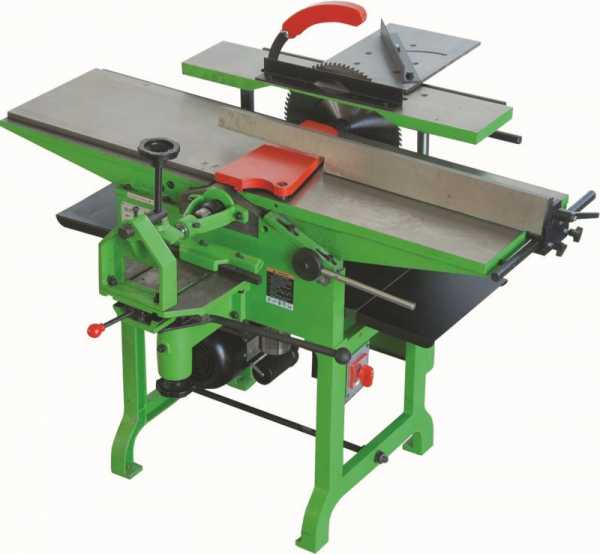

Комбинированные

Преимущества таких моделей заключаются в их отличной функциональности. Оборудование сочетает в себе функции нескольких станков. Появляется возможность осуществления обширного перечня операций, например, по фрезерованию, сверлению, строганию, пилению и так далее.

wood-petr.ru

Станки для механической обработки древесины


Станки для механической обработки древесины

Категория:

Производство конструкций из дерева



Станки для механической обработки древесины

Для механической обработки пиломатериалов, фанеры, древесных плит используют деревообрабатывающие станки поперечной распиловки, строгальные, фрезерные, сверлильные, долбежные.

Однопильные торцовочные станки. На однопильных торцовочных станках с прямолинейной подачей пильного суппорта выполняют поперечную распиловку (торцовку). Например, станок ЦПА-40 (рис. 1) предназначен для точного поперечного распиливания досок, брусьев и щитов. На станке обрабатывают детали шириной до 400 мм при высоте пропила не более 100 мм. Поворот суппорта в горизонтальной плоскости позволяет распиливать доски и брусья под углом к кромке. Станок встраивается в автоматические и поточные линии.

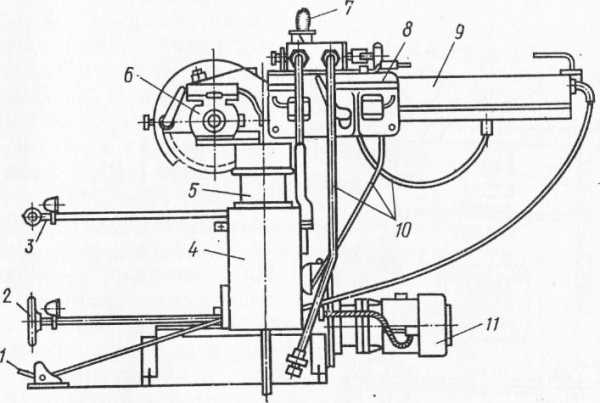

Рис. 1. Торцовочный станок ЦПА-40: 1 — педаль включения гидропривода; 2— маховичок подъема пилы; 3 — стойка; 4— тяга для крепления стола; 5 — колонка; 6 — пила с электродвигателем; 7— манометр; 8—направляющая обойма; 9— суппорт пилы; 10 — гидропривод; 11 — электродвигатель гидронасоса

Торцовочный станок ТС-3 отличается от станка ЦПА-40 нижним расположением пилы и пневматическим прижимом обрабатываемых деталей. На нем можно распиливать детали шириной до 250 мм при высоте пропила не более 100 мм.

Круглопильные станки. Круглопильные станки для продольной распиловки бывают с ручной и механизированной подачей материала на пилу. Станки с ручной подачей позволяют раскраивать материал по всем направлениям и поэтому называются универсальными. Например, станок Ц-6 (рис. 2) состоит из чугунной станины с вмонтированным в нее пильным валом, который может менять свое положение по высоте. Величина вЫступа пильного диска над рабочим столом регулируется маховичком. Установленная на столе линейка обеспечивает направление подачи материала при продольном распиливании, а для поперечного распиливания имеется другая направляющая линейка, устанавливаемая под любым углом к плоскости в пределах 45…135°. На станке обрабатывают детали шириной до 400 мм при высоте пропила не более 100 мм.

Круглопильные станки. Для продольной распиловки с механической подачей пиломатериала применяют круглопильные станки ЦА-2А, ЦДК-5-2 пятипильный, ЦДК-4-2 однопильный и др. Станок ЦА-2А имеет одну или две пилы, установленные на расстоянии 10. ..15 мм. Подача распиливаемого материала производится зубчатым диском, двумя нижними и одним верхним подающим вальцами. Для правильной установки материала на столе имеется направляющая линейка, переставляемая по шкале на нужный размер отпиливаемой заготовки. На станке можно обрабатывать детали шириной не более 300 мм, длиной не менее 600 мм при высоте пропила до 80 мм.

Станок ЦДК-5-2 пятипильный. Станок оборудован гусеничной цепью для подачи пиломатериала и прижимным устройством. Пиломатериал распиливается дисковыми пилами, смонтированными на пильном валу, который может подниматься и опускаться в зависимости от требуемой высоты пропила (регулируется в пределах 6… 100 мм) . Длина распиливаемых досок — не менее 600 мм, ширина — не более 250 мм.

Однопильные станки. Одног пильный станок ЦДК-4-2 (рис. 3, а) также оборудован гусеничной цепью с прижимным устройством (рис. 3, б). Станок имеет чугунную станину, левый и правый столы, направляющую линейку, маховички установки суппорта прижимных роликов и суппорта пилы на необходимую высоту. На станке можно распиливать материал шириной не более 400 мм, длиной не менее 600. мм при высоте пропила до 100 мм.

Форматно-обрезные станки. Для опиливания кромок щитов, древесных плит и фанеры служат форматно-обрезные (концеравни-тельные и четырехсторонние) станки. Концеравнительный станок имеет две пилы, расстояние между которыми может меняться. В автоматизированных и поточных линиях такие станки расположены последовательно и работают автоматически, обрезая детали с четырех сторон. Материал подается на каретке с механизированным приводом. При массовом изготовлении панелей для чистовой торцовки брусков каркаса используется концеравнительный двух-пильный проходной станок Ц2-К20. На нем можно обрабатывать детали длиной до 2000 мм, шириной до 200 мм при скорости подачи до 15 м/мин.

Рис. 2. Круглопильный универсальный станок Ц-6: 1 — пильный вал; 2 — рабочий стол; 3 — упор; 4 — ограждени.е пилы; 5 — направляющая линейка; 6 — пила; 7 — маховичок подъема пильного вала; 8 — станина

На форматных четырехсторонних станках материал опиливается с четырех сторон за один проход. Например, трехпильный форматный станок ЦТЗФ-1 (рис. 4) работает следующим образом.

Рис. 3. Станок ЦДК-4-2 для продольной распиловки с гусеничной подачей: а —общий вид; б — схема гусеничной подачи; 1 — станина; 2 — стол; 3 — пила; 4 — маховичок установки суппорта прижимных роликов; 5 — прижимные ролики; 6— маховичок установки пильного суппорта; 7— направляющая линейка; 8 — гусеничный механизм подачи

Стол, на котором уложены детали, предназначенные для обрезки, перемещается по направляющим и проходит мимо двух пил, выполняющих продольную обрезку. В заданном месте стол автоматически останавливается, включается суппорт поперечной пилы, перемещающийся по траверсе, и происходит поперечная обрезка материала. На станке обрабатывают материал длиной до 3500 мм, шириной до 1850 мм, толщиной до 50 мм.

Ленточнопиль~ные станки. Для прямолинейного и криволинейного распиливания пиломатериалов, плит, фанеры служат ленточ-нопильные станки ЛС-40, ЛС-80-4 и ЛС-100, обеспечивающие пропил высотой соответственно 200, 400 и 600 мм. У станков ЛС-40 и ЛС-80-4 ручная подача, у ЛС-100 — механизированная. Ленточно-пильный станок ЛС-80-4 (рис. 5) имеет два шкива, движущие пильную ленту, поворотный стол и направляющие устройства. Стол может устанавливаться под углом 45° к горизонтальной плоскости.

Рис. 4, Трехпильный форматный станок ЦТЗФ-1: 1 — аварийные упоры; 2 — стойки; 3 — направляющие; 4 — пильный шпиндель для поперечной резки; 5 — механизм настройки пильных суппортов по высоте; 6 — пильный шпиндель для продольной резки; 7 — эксгаустерный приемник; в —стол; 9 — пульт управления; 10 — поперечная траверса; 11 —прижимные ролики; 12— гидробак с насосом; 13 — колонка с гидроприводом суппорта поперечной резки; 14 — колонка с гидропанелью

Продольно-фрезеровальные станки. Их применяют для удаления неровностей древесины, обработанной пилением, для создания базовых поверхностей и доведением поперечного сечения деталей до заданных размеров. Станки подразделяют на фуговальные, предназначенные для выравнивания одной или двух смежных (обычно под углом 90°) граней с целью образования базовых поверхностей для дальнейшей обработки (рис. 6, а), и рейсмусовые, позволяющие обрабатывать заготовки точно с заданными размерами по толщине и ширине (рис. 6, б).

При продольном фрезеровании древесину обрабатывают с помощью вращающихся ножевых (фрезующих) головок и валов. Рабочим органом односторонних фуговальных станков служит ножевой вал, имеющий два или четыре плоских ножа. Вал располагается между двумя плоскими столами, один из которых может опускаться относительно режущих кромок ножей для снятия слоя древесины заданной толщины.

Фуговальные станки. На двустороннем фуговальном станке С2Ф-4 (рис. 7) одновременно можно обрабатывать две смежные плоскости заготовки — пласть и кромку. Станок имеет горизонтальный ножевой вал, вертикальную кромкофуговальную головку, регулируемые по высоте передний и задний столы, роликовый механизм для подачи материала на ножи. Станок позволяет обрабатывать детали шириной до 400 мм, толщиной 12… 100 мм при максимальной толщине снимаемого слоя 6 мм.

Рис. 5. Схема ленточно-пильного станка: 1 — нижний приводной шкив; 2 — пильная лента; 3 — противовес; 4 — верхний натяжной шкив; 5 — распиливаемая заготовка; 6 — стол; 7 — поворотный сегмент

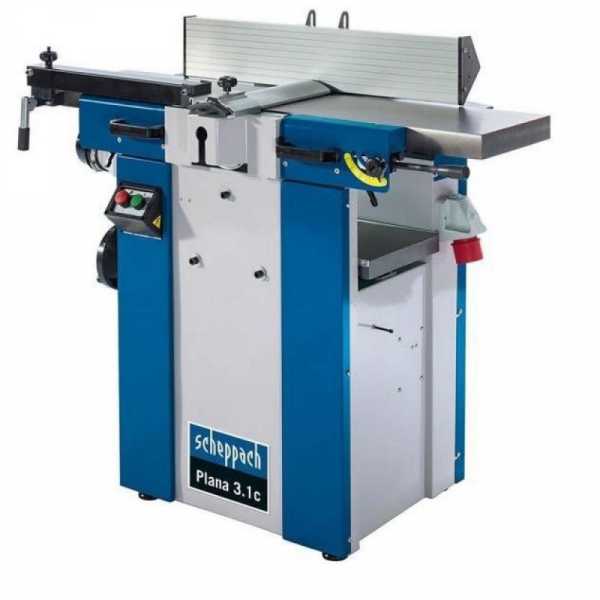

Рейсмусовые станки. Их выпускают одно- и двусторонними. Односторонние станки (рис. 8) имеют один ножевой вал, находящийся над столом, по которому подается обрабатываемая деталь. Нижняя плоскость ее должна быть заранее обработана. Заданный размер заготовки устанавливается подъемом или опусканием стола. Двусторонние рейсмусовые станки имеют два ножевых вала, один из которых обрабатывает нижнюю плоскость заготовки, а другой — верхнюю. Двусторонние станки применяют редко, так как точность обработки на них меньше. На Рейсмусовых станках обрабатывают детали шириной до 800 мм (на специальных — до 1600…1800 мм), толщиной до 200 мм.

Рис. 6. Схемы фрезерования заготовок: о — на фуговальном станке; б —на рейсмусовом станке; 1 — заготовка; 2 —передний стол; 3 —ножевой вал; 4 — задний стол

Рис. 7. Схема устройства двустороннего фуговального станка С2Ф-4 с роликовой подачей (план показан без механизма подачи): 1 — механизм настройки заднего стола; 2 — задний стол; 3 — кромкофуговальный шпиндель; 4 — суппорт роликового прижимного механизма; 5, 6 — рукоятка и механизм перемещения переднего стола по высоте; 7 — ножевой вал

Рис. 8. Схема устройства одностороннего рейсмусового станка: 1 — заготовка; 2 — ногтевая завеса; 3 — рифленый подающий валик; 4 — стружко-ломатель; 5 — ножевой вал; 6 — прижим; 7 —гладкий подающий валик; в —нижние валики; 9 — стол

Рис. 9. Четырехсторонний строгальный станок С16-5П: 1 — нижний ножевой вал; 2 — станина; 3 — маховичок настройки универсального шпинделя; 4 — универсальный шпиндель; 5 — задний стол; 6 — направляющая линейка; 7 — прижимные ролики; 8 — верхний ножевой вал; 9, 10 — маховички регулирования прижимных роликов; И — подающие валики; 12 — суппорт механизма подачи; 13 — маховичок регулирования подающих валиков; 14 — рукоятка механизма подачи; 15 — передний стол; 16 — рукоятка подъема переднего стола; 17 — электродвигатель механизма подачи

Рис. 10. Односторонний шипорезный станок ШО 15Г-5: 1 — каретка; 2, 3 — пульты управления; 4 — гидроприжим; 5 — электродвигатель верхней фрезы; 6 — направляющие каретки; 7 — кронштейн каретки; 8 — электродвигатель пилы

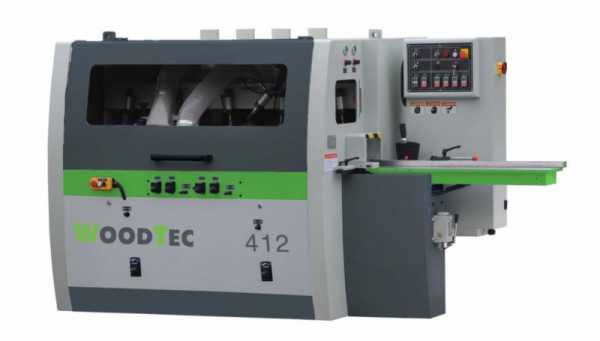

В производстве деревянных конструкций для продольного фрезерования часто применяют четырехсторонние станки, позволяющие за один проход обрабатывать четыре стороны деревянной заготовки и получить детали в форме прямоугольного параллелепипеда. Рабочие органы станка (рис. 9) состоят из пяти шпинделей: двух горизонтальных, двух вертикальных и одного дополнительного, который может устанавливаться под углом к заготовке. Станок обрабатывает детали шириной 20.. .160 мм, толщиной 8.. .80 мм при минимальной длине заготовок 400 мм. Более сложно устроен ше-стишпиндельный станок СФ 16-1, на котором обрабатывают столярные заготовки, бруски каркаса панелей и др.

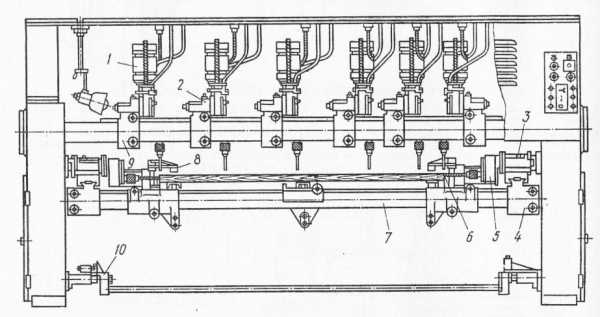

Рис. 11. Многошпиндельный сверлильный станок: 1 — вертикальный шпиндель; 2 — пневмодилиндр механизма вертикальной подачи; 3 — суппорты горизонтальных шпинделей; 4 — пневмодилиндр механизма горизонтальной подачи; 5 — горизонтальные шпиндели; 6 — базовый упор; 7 — стол; 8 — пневмо-прижимное устройство; 9— траверса вертикальных шпинделей; 10— механизм подъема стола

Фрезерные и шипорезные станки. Эти станки, работающие самостоятельно или входящие в виде узлов в специализированные линии, осуществляют фрезерование шипов для соединения деталей деревянных конструкций. На односторонних рамных шипорезных станках с ручной или механизированной подачей обрабатывают по одному концу заготовки, а на двусторонних с механической подачей— одновременно оба ее конца. Одностороннюю нарезку шипов производит четырехшпиндельный шипорезный станок ШО 15Г-5, имеющий каретку с гидроприводом для подачи заготовок и прижимные устройства (боковое и верхнее). Механизм резания состоит из торцовочной пилы, диска для выборки проушин и двух зубчатых фрез. Соответственно имеются режущие головки — пильная, проушечная и две фрезерные, установленные по ходу обработки.

Сверлильные и долбежные станки. Для сверления отверстий и выборки пазов в заготовках строительных конструкций применяют сверлильные и долбежные станки. Сверлильные станки бывают одно- и многошпиндельные — для высверливания сучков, гнезд под винты и шурупы и т. п. Сверла подаются на обрабатываемую деталь с расчетным усилием, а по окончании — автоматически отводятся в исходное положение. Для долбления, выполняемого на цепнодолбежных станках, применяют фрезерную цепочку, приводимую в движение звездочкой от электромотора.

Реклама:

Читать далее:
Станки для обработки пластмасс

Статьи по теме:

pereosnastka.ru

Основные операции по обработке древесины на специализированных станках

В основном деревообрабатывающее оборудование делится на два типа станков для пиления, три вида для строгания, четыре - для шлифования. Все они могут применяться на предприятиях по производству мебели, потому что процесс ее изготовления состоит из множества этапов. Для выпуска погонажных изделий понадобится одна либо две распиливающие машины.

Выбор домашнего мастера - любителя также определяется задачами, которые он будет исполнять. В любом случае важно, чтобы оборудование обеспечивало успешные результаты труда. Поэтому мы постараемся рассказать Вам, какие деревообрабатывающие станки и оборудование будет лучше всего применять для основных операций, существующих в деревообработке.

Пиление

Как широко известно, разделение материала на части - начало начал в деревообработке. И на лесопильных предприятиях, в мебельном производстве, в строительстве. Станки позволяют достаточно быстро получать заготовки требуемого размера с наименьшим количеством опилок. Для пиления используют два вида машин: ленточные и дисковые. Их выбор зависит от задач, которые планируется исполнять.

Скажем, для распиливания длинных заготовок вдоль по толщине используют горизонтальные ленточные станки. То есть из одной толстой доски с их поддержкой можно сделать две, такой же длины, но более тонкие. Эту работу исполняет однопильный ленточно-делительный станок.

Аппараты с двумя пильными лентами, аналогичным образом распиливают доску либо брус на три части. У них две замкнутые ленты вращаются на шкивах. Такой станок называется двупильным ленточно-делительным. Как и в однопильном, в нем, помимо основного движения, реализовано движение подачи, что обеспечивает высокую эффективность. Горизонтальные ленточные станки используют на предприятиях, выпускающих погонажные изделия, щиты, обрабатывающих горбыль.

В столярном деле для изготовления мебели, окон, элементов внутренней и наружной отделки дома используют готовые доски, бруски. Их распиливают вдоль и поперек, дабы получить заготовки наиболее подходящего размера для дальнейшей обработки. Для этого широко применяют вертикальные ленточные пилы. Они оборудованы одной режущей лентой. Скорость ее движения можно регулировать, в зависимости от особенностей обрабатываемой древесины, размеров заготовки и рекомендаций изготовителя ленты. Для выбора режима резания пользуются справочниками - верный подбор скорости обеспечивает высокую эффективность и долгий срок службы оснастки. Подача заготовки осуществляется вручную. Это позволяет осуществлять не только прямолинейные, но и криволинейные распилы.

Расходные материалы для станков поставляются отдельными полосами. Перед установкой ленту необходимо спаять в круг. На больших предприятиях для этого применяется специальный электрический агрегат для контактной стыковой сварки. В мастерских используют клещи для точечной сварки или простую паяльную лампу. Припой может быть медным, латунным либо серебряным.

Распиливать заготовки из дерева вдоль, поперек и под углом множно удобно с помощью циркулярных (распиловочных) станков. Их режущий инструмент - пильный диск. Он выступает над рабочим столом. Оператор продвигает заготовку к нему и производит распил.

На больших предприятиях дисковые пилы применяются при выполнении вспомогательных операций, так как во время основных используют машины с автоматической подачей заготовки. В мастерской циркулярная пила - это один из главенствующих инструментов, но и ленточнопильные установки также весьма популярны.

Строгание

Для устранения недостатков (дефектов) материала - шероховатостей, рисок, покоробленности, для придания заготовки необходимого размера - выполняют строгание. В ходе этого процесса резец или ножи снимают слой материала, в результате обработки получается довольно гладкая поверхность. При изготовлении мебели ее после этого ещё и шлифуют, а в строительстве зачастую ограничиваются одним строганием. Операция выполняется вручную или механически. В последнем случае достигается наибольшая эффективность.

Для механической обработки заготовок используют строгальные, фуговальные и рейсмусные станки. Первые два имеют аналогичное устройство (ножевой вал у них находится под рабочим столом) и предназначение. Заготовку вручную подают к ножикам, после этого, поворачивают на бок, и, ведя обработанной стороной по направляющей, исполняют строгание в угол. Большее количество ножей в фуговальной машине обеспечивает лучшее качество обработки по сопоставлению с простым строгальным станком. Следственно в производственных условиях предпочтение отдается устройствам фуговальным, а для домашней мастерской можно купить более дешевый по цене строгальный станок.

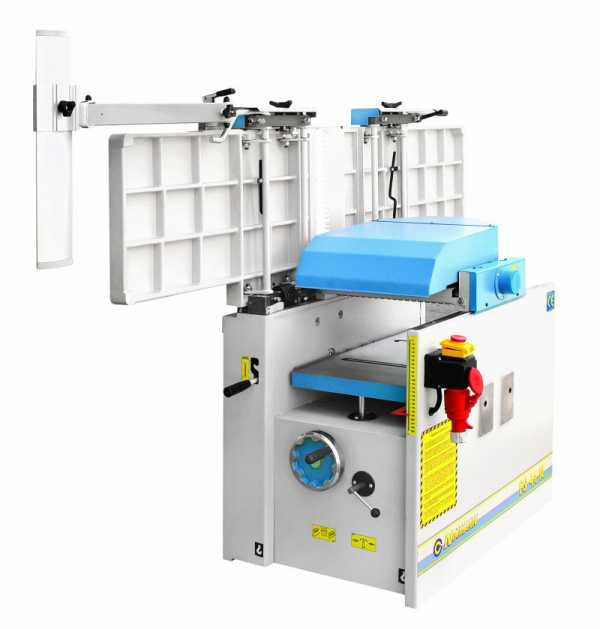

У рейсмуса ножевой вал находится над столом. С его помощью исполняют строгание заготовки в размер, т. е. можно быстро получить доску или брусок определенной толщины и с гладкой поверхностью. Сторона, по которой она базируется должна быть заранее отфугована. Поэтому на предприятиях зачастую применяют и фуговальный, и рейсмусный станки. Существуют устройства, на которых можно исполнить обе операции, они отлично подходят для маленьких цехов и небольших мастерских.

Фрезерование

Основное предназначение данной операции - обработка кромок плоских деталей, что особенно востребовано в мебельном производстве. Фрезерованием получают фасонный профиль, который украшает фасады и двери предметов интерьера. Помимо обработки деталей по внутреннему и внешнему контуру, отделки кромок, при помощи использования фрез нарезают шипы, калевки, проушины.

Все эти работы можно исполнить на вертикальном фрезерном станке. У него ось шпинделя проходит перпендикулярно поверхности рабочего стола. Оборудование используется для изготовления строительных материалов (вагонка, плинтусы), окон и дверей (наличники, филенка), в мебельном производстве. Некоторые вертикальные фрезерные станки по своей конструкции оборудуются шипорезной кареткой. С ее помощью подготавливают детали для соединения на шипы.

В серийном производстве требуется изготавливать детали с идентичным криволинейным контуром в большом количестве. Максимально быстро и с высокой точностью данную задачу можно выполнить, если фрезеровать заготовки по образцу (шаблону). Для этого используют копировально-фрезерные станки. Они работают следующим образом: шаблон устанавливают внизу заготовки, где об его край упирается копир. Фреза опускается на обрабатываемую деталь сверху на требуемую глубину. Заготовки перемещают вдоль копира. Таким образом, становится возможным обрабатывать доски, фанеру. Оборудование используется в мебельном производстве для изготовления деталей с арками, орнамента. При выборе станка обращают внимание на размеры стола и ход шпинделя, которые должны соответствовать размерам заготовок.

Сверление

Для прочного соединения деталей в заготовках исполняют сквозные и глухие отверстия. Для этой операции точность значима не меньше, чем для всех остальных. В частности из-за отклонений могут появиться проблемы при сборке мебели. В цехах и мастерских дрель применяют редко. Сверление исполняют на станках, потому что именно они могут обеспечить требуемую точность. Оператору работать на них гораздо легче. Даже от самой маленькой дрели при крупных объемах работы руки оператора быстро устают.

Среди машин самые востребованные - вертикально-сверлильные станки. У них шпиндель размещен вверху, рабочий стол можно поднять либо опустить вниз. Эти устройства можно увидеть в домашних и ремесленных мастерских, на производстве. У некоторых моделей стол может поворачиваться под углом 45 градусов, что позволяет исполнять наклонное сверление. При выборе станка значение имеет его высота, от нее зависит, какого размера заготовку можно будет обработать.

При отсутствии в мастерской фрезерного оборудования гнезда и пазы в заготовках можно изготовить на сверлильной машине. Но лучше всех с этой работой совладает долбежный станок, на котором используются специальные резцы. С их помощью также исполняют прямоугольные отверстия и шипы. Но тут необходимо отметить, что после долбления может понадобиться доработка, так как по качеству реза данный процесс уступает фрезерованию. Выбирая долбежный станок, учитывайте, что большие возможности по обработке можно получить с такими функциями, как наклон рабочего стола, дополнительные опоры. Скажем, можно делать углубления для дверных замков и выемки для соединения деталей.

Точение

Заготовки, являющиеся телами вращения, обрабатывают на токарных станках. В итоге они приобретают цилиндрическую, коническую либо сложную форму. Мастера вытачивают деревянную посуду, игрушки, балясины для лестниц, детали для мебели и многое другое.

Токарные станки выпускаются в настольном и напольном исполнении. Первые предназначены для применения в быту, они рассчитаны на обработку деталей длиной не больше одного метра.

Шлифование

Чтобы сделать поверхность гладкой, ее обрабатывают абразивами: шкуркой или кругом. Если применять ручные инструменты, работа займет много времени. Если деталь большая, процесс может растянуться на час, а то и больше. Время, которое потратит станок на туже задачу, исчисляется секундами. Следственно он необходим на крупном предприятии и в ремесленной мастерской, где шлифовать необходимо много. Помимо этого, механизация этого процесса обеспечивает стабильно высокое качество продукции - в ручном труде результат в большей степени зависит от мастерства исполнителя.

Для шлифования поверхности деталей мебели из массива древесины или из древесностружечных плит, облицованных натуральным шпоном, используют барабанный станок. Эта операция обеспечивает прекрасный внешний вид изделий (фасадов, дверей). Для обработки торцов и кромок деталей мебели, заготовок для строительства применяют дисковые, кромкошлифовальные и осцилляционные станки. Главное различие последних - максимально комфортный процесс шлифовки выгнутых и вогнутых поверхностей. Он осуществляется за счет втулки либо валика, установленной на вертикальном шпинделе.

Любую шлифовальную машину выбирают в соответствии с максимальной длиной, шириной и толщиной ваших заготовок. Значение имеет и производительность, которой обладает та либо другая модель. Она определяется мощностью мотора и скоростью движения ленты. Скажем, у барабанных станков, которые используют для серийного производства больших деталей на фабриках, мощность составляет до 18 кВт. Для выпуска единичной продукции в мастерских приобретают установки на 1,5-2,5 кВт.

mirax.ua

описание, технические характеристики, фото, видео.

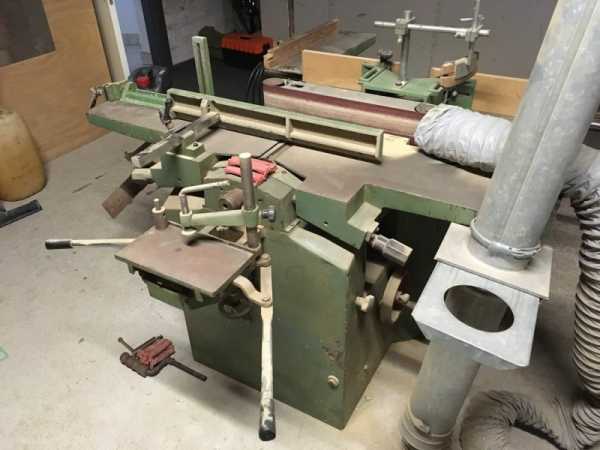

Комбинированные деревообрабатывающие станки по дереву, в т.ч. бытовые предназначены для комплексной обработки деталей из различных пород дерева. На комбинированных станках выполняются следующие операции: * продольная, поперечная и под углом распиловка дисковой пилой; * строгание (фугование) по плоскости и кромке, а также в заданный размер с механической подачей заготовки;


Советы

Задача: где можно найти информацию о фрезерных станках по дереву? Для чего они преднозначены, как с ними работать и т.д.

Решение: Фрезерные станки по дереву предназначены для производства фасонных погонажных изделий из дерева и разнообразных фрезерных работ по дереву с ручной и автотматической подачей.

Как правило фрезерные станки по дереву используют для изготовления плинтуса, филёнок, зарезки простых шипов (с помощью шипорезной каретки), криволинейного фрезерования по шаблону с ручной подачей, выборки фальцев, пазов, гребней, калевок, шпунтов, шлицев и вырезки неправильных форм.



Своими руками

Современная промышленность предоставляет нам большой выбор самых разнообразных деревообрабатывающих станков. Однако, имея определенные знания и навыки, многие из них можно изготовить самостоятельно, не уступая в качестве промышленным станкам. Не является исключением и фрезерный станок по дереву. Своими руками изготовить подобный станок под силу человеку, знающему основы проведения фрезеровальных работ и имеющий некоторые навыки в их проведении.

Для изготовления самодельного фрезерного станка по дереву необходимо комплексно решить вопросы создания несущей конструкции с рабочей поверхностью, подбора электродвигателя соответствующей мощности и создание систем направляющих для подвода фрезы к обрабатываемой поверхности и направляющих для перемещения заготовки при ее обработке.

Привод
Для уверенного и быстрого фрезерования деревянной заготовки самодельный фрезерный станок по дереву нуждается в электродвигателе мощностью около 1 кВт. Для этого можно использовать обычный асинхронный электродвигатель, подключив его по схеме на 220 вольт. Можно использовать готовые двигатели от бытовых приборов или мощных электроинструментов.

На вал этого двигателя крепится насадка, в которую устанавливаются съемные фрезы. При таком прямом насаживании отсутствует необходимость в приводных ремнях, но следует подбирать высоко оборотистый двигатель. Для равномерного вращения фрезы на вал с обратной стороны электродвигателя следует насадить массивный маховик.

Рабочий стол
Изготавливая фрезерный станок по дереву своими руками, в качестве рамы и рабочей поверхности можно использовать готовый небольшой стол. Раму можно сделать из металлических уголков, закрепив сверху лист толстой фанеры.

Сверху рабочей поверхности делается окошечко для рабочей части фрезы и регулируемая направляющая для перемещения вдоль нее обрабатываемой детали. Снизу рабочей поверхности, под окошком для фрезы крепится несущий корпус лифта для перемещения двигателя с фрезой.

Лифт
Устройство лифта позволяет регулировать высоту фрезы над рабочей поверхностью. Внутри его корпуса устанавливаются две направляющие, каретка с закрепленным двигателем, которая скользит по этим направляющим, подъемное устройство и фиксирующее устройство.

Необходимо добиться жесткого крепления каретки в направляющих для предотвращения шатания фрезы. При вращении подъемного устройства каретка с двигателем может подниматься или опускаться, регулируя по высоте положение фрезы.

Самодельный фрезерный станок по дереву, изготовленный для домашней мастерской, может стать серьезным подспорьем при обработке изделий из дерева. Его технические характеристики могут быть в самых широких пределах, завися от используемых материалов и точности изготовления.

Токарный станок по дереву, в отличие от его металлорежущего «собрата», издавна (изобретен Диодором Сицилийским примерно 2650 лет назад) использовался для создания поделок, предметов интерьера, мебели и деталей построек, например балясин для лестниц. С давних времен известны такие приемы декоративного точения, как смещение центров вращения (внеосевое точение), использование в сочетании с токарным станком делительной головки и узкого рубанка (в наше время вместо него применяется фрезер) для получения «витых» колонн или колонн с продольными канавками.

Понятие «сегментное точение» (или обточка набранной из сегментов заготовки для получения декоративных предметов интерьера или частей мебели), по-видимому, родилось во второй половине XX века, после появления современных клеев, ленточнопильных и ленточно-шлифовальных машин. (Некоторые специалисты приводят как контраргумент каменную вазу времен Петра Первого, имеющую диаметр около метра. Однако приклеенные к ее поверхности малахитовые сегменты не точились резцом, а полировались, поэтому этот шедевр нельзя считать продуктом сегментного точения.)

Трудоемкость сегментного точения выше, чем вытачивания из цельной заготовки: надо подобрать детали, точно разрезать их, подогнать соприкасающиеся поверхности и уж затем навинтить планшайбу на шпиндель. Зато эта технология имеет несколько неоспоримых достоинств, самое главное из которых заключается в том, что сегментная поделка, хотя бы та же ваза, смотрится красивее выточенной из цельного куска дерева.

Далее, сегментное точение стирает взаимосвязь размеров заготовки и конечного изделия, тогда как при точении из цельного куска материала диаметр поделки жестко задается размерами заготовки. Кроме того, цельную деталь из хорошо высушенной древесины не так-то просто найти. Конечно, можно начерно выточить из сырого материала, высушить, а потом уж обточить окончательно, но при таком методе надо искать место для хранения полувыточенных поделок. К тому же вес цельной заготовки может быть слишком велик для небольшого токарного станка.

Сегментным способом — из досок относительно небольшой ширины и толщины, например 25х100 мм после их распиловки на бруски и склейки — может быть создана чаша или ваза диаметром, который ограничивается только возможностями вашего токарного станка. На момент написания данной статьи я выточил чашу диаметром 300 мм и высотой 200 мм (1), используя в качестве заготовок доски не шире 80 мм и не толще 15–20 мм. В англоязычном Интернете попадаются фото чаш диаметром до 600 мм, изготовленных из 200–400 сегментов.

Несмотря на очевидность идеи, технологически сегментное точение требует большой аккуратности, чтобы заготовку не разорвало при обточке или на готовой поделке не появились щели на месте клеевых швов.

Режимы резания при обточке тоже могут отличаться от стандартных. Объем удаляемой стружки в этом случае меньше, как и дисбаланс заготовки. Поэтому, по мнению многих западных авторов, половины лошадиной силы (350 Вт) токарному станку по дереву вполне достаточно, а такую мощность имеют большинство настольных (хоббийных) станков.

Особенности режимов резания состоят в том, что при обточке заготовки из бруса резец работает поперек волокон, а волокна древесины параллельны оси вращения. При вытачивании углублений и полостей ваз из массива резец режет волокна с торца, что тоже, в общем-то, поперек. Но при сегментном точении волокна дерева в сегментах направлены вдоль главного движения (и по хордам к оси вращения), так что работа резца ближе к строганию рубанком или циклевке.

Так как волокна дерева в сегменте прямые, а вытачивается хорда, то половина сегмента точится «встреч волокнам», а половина — «по волокну», поэтому резец надо точить поострее, а подачу делать поменьше, чтобы не сколоть дерево (все равно объем снимаемого слоя при сегментном точении ниже).

По моему опыту, косой резец неприменим, основным инструментом для внешних поверхностей является полукруглый, для торцов — прямой, для внутренних — плоский овальный или специальный чашечный расточной (3). Не нужно увлекаться высокой скоростью вращения — меня, например, вполне устраивают 850 оборотов в минуту. Кроме всего прочего, меньшая скорость безопаснее в случае разрушения заготовки и ее вылета из станка.

После обточки поделка шлифуется прямо в станке наждачными бумагами 120 и 400 единиц, что дает очень гладкую поверхность.


Характеристики

Комбинированные деревообрабатывающие станки, в т.ч. бытовые предназначены для комплексной обработки деталей из различных пород дерева.

На комбинированных деревообрабатывающих станках выполняются следующие операции:
продольная, поперечная и под углом распиловка дисковой пилой;
строгание (фугование) по плоскости и кромке, а также в заданный размер с механической подачей заготовки;
рейсмусование с автоподачей заготовки;
фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезание шипов;
сверление и фрезерование пазов.

Конструктивные особенности комбинированных деревообрабатывающих станков
Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
Привод шпинделей комбинированного станка индивидуальные от 3-х электродвигателей.
Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
Для зарезания шипов и пиления поперек волокон и под углом на комбинированном станке служит торцовочная каретка. Пильный и фрезерный валы комбинированного станка имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
Рейсмусование комбинированные станки с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу комбинированного станка. Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально - винтом с маховичком и ручкой. Для безопасной работы комбинированный станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов. Комбинированный деревообрабатывающий станок укомплектован эксцентриковыми прижимами, направляющими линейками и универсальным режущим инструментом.

Фрезерование - обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза - имеет вращательное движение, а обрабатываемая заготовка - поступательное. Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т.д. Осуществляется на фрезерных станках...

Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.

Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных - штанговых. Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней - со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину. На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

ГОТОВИМСЯ К РАБОТЕ
Начнем с азов - подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ). В остальных случаях - ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное - использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий - точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов - очень ответственная процедура. Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной - падает производительность и ухудшается качество обработки.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике - ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом - фиксируют 2/3-3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит - просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» - в таком случае даже перехватываться не придется.

1. Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).
2. «Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не по­вторяя точных регулировок. Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.
3. Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.
4. Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.
5. При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброваннои шкале.


Цены / Заказать





Фирмы

Деревообрабатывающие станки фирмы FELDER-GROUP являются результатом 50-ти летнего опыта в станкостроении.

Традиция
В семейном предприятии Felder машиностроение и металлобработка является традицией, которая передается из поколения в поколение. Наши деревообрабатывающие станки полностью разрабатываются и производятся на заводе Felder-Group в городе Халль ин Тироль. Область исследования и развития, производства, обработки поверхности, монтажа, маркетинга, рекламы, сбыта, сервиса, а также обучение наших сотрудников, являются важными традиционными правилами нашего международного предприятия.

Инновация
Со многими патентами, высококачественно разработанными продуктами и инновационными решениями фирма Felder-Group является передовым производителем стандарных станков для обработки древесины. Мы знаем, какие требования предъявляются к деревообрабатывающим станкам и выполняем эти требования при проектировании станков.

Совершенство
Станки фирмы Фельдер высокого качества с лучшим соотношением цена-производительность! Способствуют этому высокоточные процессы производства, строгая проверка качества продукции, текущее обучение и переподготовка рабочего персонала. Вы, как клиент и пользователь, получаете от наших станков отличное качество и долговечность.

Решение без рисков
Деревообрабатывающие станки Felder-Group разрабатываются специально под Ваши требования и потребности. Мощность, точность и универсальность, оптимальное удобство в работе, отличные решения и добротный результат удовлетворят самые высокие требования, которые Вы можете поставить перед деревообрабатывающими станками.



silo-z.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
