Фрезерные станки: устройство, принцип работы, виды

Фрезерные станки предназначены для обработки металлических и деревянных заготовок при помощи фрезы. Операция фрезерования подразумевает вращательное движения режущего инструмента, которое является главным, и поступательное перемещение заготовки или фрезерной головки, которое называется движением подачи.

1. Фрезерные станки применяются для выполнения следующих операций:

  • обработка наружных и внутренних плоских поверхностей;
  • создание фасонных поверхностей;
  • прорезание канавок, наружных и внутренних шлицев, пазов;
  • создание эвольвентных и других профилей зубчатых колес;
  • подрезание торцов и создание профилей на торцевых поверхностях;
  • отрезание.

Рассмотрим основные параметры, по которым происходит классификация фрезерных станков.

2. В зависимости от расположения и направления движения шпинделя, подразделяются на две большие группы:

  • вертикально-фрезерные;
  • горизонтально-фрезерные;
  • комбинированные.

Вертикально-фрезерные станки (рис. 1) имеют шпиндель, ось вращения которого расположена вертикально. Некоторые модификации этих станков дополнительно оснащаются механизмом поворота шпинделя вокруг горизонтальной оси. Это позволяет изменять угол приложения фрезы, что существенно расширят возможности станка. Также шпиндель на некоторых станках имеет возможность перемещаться вдоль оси вращения, а также осуществлять движения в горизонтальной плоскости, что также увеличивает технологические возможности станка.

Рисунок 1. Вертикально-фрезерный станок.

Рисунок 1. Вертикально-фрезерный станок.

В горизонтально-фрезерных станках (рис. 2) ось вращения шпинделя располагается горизонтально. Это несколько ограничивает сферу применения этого станка. Но в то же время увеличивает перечень операций, которые он способен выполнять. Например, на горизонтально-фрезерном станке можно производить плоское шлифование или полирование.

Рисунок 2. Горизонтально фрезерный станок.

Рисунок 2. Горизонтально фрезерный станок.

Комбинированные станки отличает наличие подвижной фрезерной головки, которая способна изменять свое положение, располагая шпиндель по отношению к заготовке вертикально или горизонтально в зависимости от требуемой операции.

3. В зависимости от сферы применения:

  • универсальные;
  • специализированные.

4. По наличию консоли:

  • консольные;
  • бесконсольные.

В консольных станках стол закреплен на подвижной консоли, которая может перемещаться в трех координатах. На бесконсольных версиях фрезерных станков стол установлен на станине и имеет возможность двигаться только в горизонтальном направлении по направляющим.

5. По типу управления:

  • с ручным управлением;
  • полуавтоматические;
  • автоматические (станки с ЧПУ).

Рассмотрим более детально каждый из наиболее популярных типов фрезерных станков.

Консольный вертикально-фрезерный станок

Вертикально-фрезерный станок с консолью является одним из самых распространенных. Такая популярность связана с тем, что, несмотря на довольно простую конструкцию, этот станок способен выполнять большинство наиболее востребованных фрезерных операций.

Рассмотрим общую конструкцию консольного вертикально-фрезерного станка (рис 3).

Рисунок 3. Конструкция консольного вертикально-фрезерного станка.

Рисунок 3. Конструкция консольного вертикально-фрезерного станка.

Вертикально-фрезерный станок с консолью состоит из следующих элементов.

  1. Консоль. Сложный механизм, обеспечивающий подачу заготовки на вращающуюся фрезу с необходимым шагом и скоростью. В большинстве случаев имеет настройки на полуавтоматический режим обработки, что позволяет выбрать направление и скорость подачи, а также глубину внедрения фрезы в зависимости от частоты вращения шпинделя.
  2. Салазки. Предназначены для перемещения стола.
  3. Стол. Служит для закрепления обрабатываемой заготовки.
  4. Защитный щиток. Предохраняет фрезеровщика от разлета стружки.
  5. Шпиндель. Передает движение от привода станка на фрезу. Может регулироваться по высоте и углу наклона по отношению к обрабатываемой детали.
  6. Фрезерная бабка. Содержит механизмы реверса и изменения скорости вращения шпинделя.
  7. Ползун. Подвижная часть фрезерной головки. Осуществляет подачу фрезы в вертикальном направлении.
  8. Станина. Основание станка, на котором размещаются все узлы и механизмы.
  9. Кожух. Защищает узлы консоли от попадания стружки.
  10. Шкаф. Служит для размещения электрооборудования.

Вертикально-фрезерные станки могут оснащаться дополнительным оборудованием или иметь расширенные возможности благодаря внедрению дополнительных опций.

Горизонтально-фрезерный станок

Горизонтально-фрезерный станок (рис. 4) отличает горизонтальное расположение фрезы. Как правило, фреза закрепляется неподвижно, и подача осуществляется только за счет перемещений стола.

Рисунок 4. Устройство горизонтально-фрезерного станка.

Рисунок 4. Устройство горизонтально-фрезерного станка.

Горизонтально-фрезерный станок состоит из следующих элементов.

  1. Рукоятка переключения скоростей. Служит для переключения режимов вращения шпинделя.
  2. Станина. Является несущей конструкцией станка, на которой расположены рабочие элементы.
  3. Лимб. Служит для точной настройки.
  4. Хобот. Предназначен для закрепления второго конца приводного вала фрезы.
  5. Коробка скоростей. Состоит из набора шестерен с кулисным механизмом переключения. Служит для изменения скорости вращения фрезы.
  6. Шпиндель. Предназначен для закрепления в нем приводного вала фрезы.
  7. Первая подвеска.
  8. Вторая подвеска. Предназначены обе подвески для фиксации приводного вала.
  9. Стол. Служит для закрепления обрабатываемой заготовки.
  10. Поворотная плита. Способна осуществлять поворот вокруг горизонтальной оси.
  11. Салазки. Необходимы для обеспечения горизонтальной подачи детали.
  12. Консоль. Сложное устройство, которое выполняет функцию механизма подачи детали во всех плоскостях. Специфика работы горизонтально-фрезерного станка не позволяет в обычном случае придать подвижность фрезе. Поэтому все движения фрезы относительно заготовки осуществляются посредством консоли.
  13. Коробка подач. Служит для настройки автоматической продольной и поперечной подачи.
  14. Фундаментная плита. Основание станка. Имеет отверстия под закрепление станка на фундаменте.
  15. Рукоятка управления подачами. Управляет скоростью подачи.
  16. Лимб подачи. Предназначен для настройки подачи с увеличенной точностью.

Прочие фрезерные станки

Рассмотрим другие фрезерные станки, которые составляют меньшую группу по сравнению с двумя образцами, описанными выше.

1. Бесконсольные фрезерные станки (рис. 5). Могут быть как с вертикальным, так и с горизонтальным расположением шпинделя. Служат для более простой фрезерной обработки металлов и дерева в плане сложности самих фрезерных операций. Не имеет настроек по высоте подъема стола ввиду отсутствия консоли. Преимуществом является повышенная точность обработки.

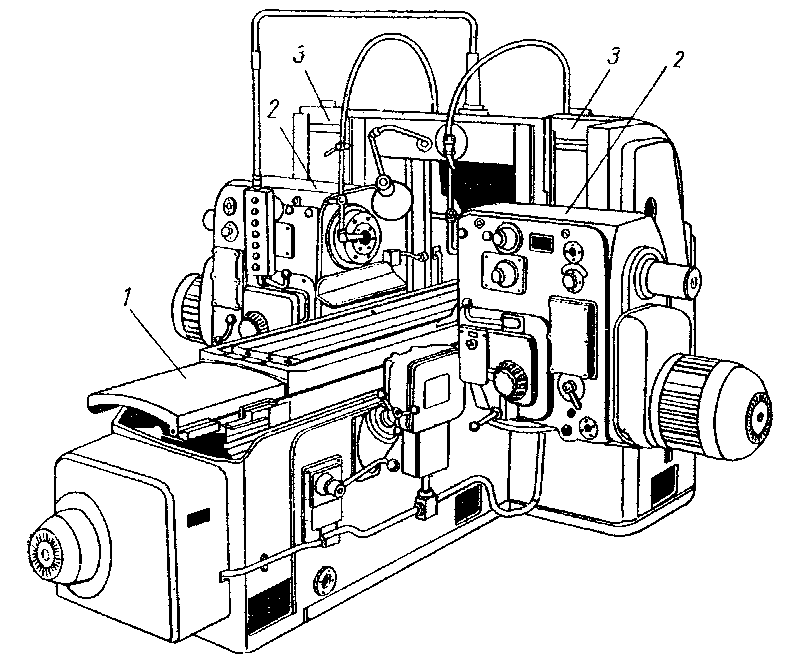

Рисунок 5. Бесконсольный фрезерный станок.

Рисунок 5. Бесконсольный фрезерный станок.

2. Продольно-фрезерный станок (рис. 6). Предназначен для продольного фрезерования деталей большой длины или деталей, которым необходима простая прямолинейная обработка. Также эти станки могут работать со шлифовальными кругами.

Рисунок 6. Продольно-фрезерный станок.

Рисунок 6. Продольно-фрезерный станок.

3. Шпоночно-фрезерный станок (рис. 7.). Предназначен для прорезания шпоночных пазов на заготовках различной формы. Работают такие станки в автоматическом режиме после задания параметров шпоночного паза.

Рисунок 7. Шпоночно-фрезерный станок.

Рисунок 7. Шпоночно-фрезерный станок.

4. Зубофрезерный станок (рис. 8). Используется для создания зубьев различных параметров. Для этих станков применяются специальные фрезы, предназначенные под создание определенных профилей зубчатых колес и червячных передач.

Рисунок 8. Зубофрезерный станок.

Рисунок 8. Зубофрезерный станок.

Читайте нас также в Телеграм, Яндекс Дзен и во Вконтакте.

22.11.2018

Из чего состоит фрезерный гравировальный станок ЧПУ?

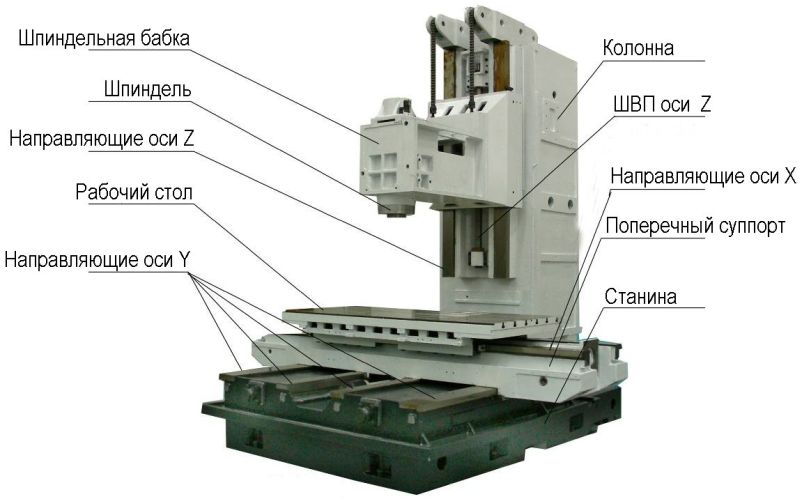

Конструкция практически всех фрезерных станков ЧПУ включает в себя следующие элементы:

  • Станина, которая выступает основой любого станка. Ее необходимая характеристика — повышенная жесткость.
  • Главные узлы CNC станка крепятся к станине. Это рабочий стол, узлы, отвечающие за управление, шпиндель, оснащенный инструментальной головкой и т. д. Обрабатываемся заготовка устанавливается на рабочий стол.
  • Фреза крепится при помощи цанги в цанговый патрон шпинделя. Крутящий момент задается режущему инструменту (фрезе) при помощи вращающегося вала шпинделя. Острие фрезы снимает слой материала, соприкасаясь с его поверхностью.

Ключевое движение в процессе обработки — вращательное движение режущего инструмента (фрезы).

Она движется относительно обрабатываемой заготовки за счет движения шпинделя или рабочего стола. Возможно их обоюдное движение.

Универсальный фрезерный станок ЧПУ в работе

Современные модели фрезерных станков ЧПУ

Современные продвинутые модели станков обладают и другими компонентами. Выбор конкретного набора компонентов и функций станка должен сообразовываться с производственными задачами, которые стоят перед заказчиками.

Отдельно необходимо сказать о весьма удобных настольных фрезерных ЧПУ по металлу (по дереву). Для небольшого бизнеса такой вариант может оказаться весьма подходящим.

Изделия из дерева изготовленные на станках ЧПУ для малого бизнеса

Покупка фрезерного станка ЧПУ — важный шаг к автоматизации вашего бизнеса. Это может стать надёжной инвестицией в будущее.

География поставок «Заксис» насчитывает более 70 городов России, среди них Москва, Санкт-Петербург, Казань, Нижний Новгород, Самара, Екатеринбург, Челябинск, Новосибирск, Омск.

Действует отлаженная схема поставок и сервисного обслуживания.


Твитнуть

Поделиться

Поделиться

Плюсануть

Класснуть

Из чего состоит ЧПУ-фрезер, основные узлы фрезерного станка с ЧПУ

Современный рынок фрезерных станков с ЧПУ предлагает оборудование различных типов, но, при всем широком диапазоне конфигураций, основные узлы всех агрегатов одинаковы. Исключение составляют механизмы поддержки и подвижного ползуна (хобота), которые есть в станках горизонтального типа и отсутствуют в вертикальных фрезерах.

Ключевые элементы фрезерного оборудования с ЧПУ



Устройство и основные узлы фрезерного оборудования консольного типа



  • Основание (опорная плоскость) – неподвижная цельнолитая конструкция из серого чугуна (преимущественно СЧ 21-40 и СЧ 15-32). Предназначена для фиксации станины, которая крепится болтами к верхней части основания. В подстанинном пространстве может быть размещена емкость для сбора охлаждающей жидкости и электронасосы.

  • Станина – важнейший элемент оборудования, который связывает воедино все узлы и механизмы станка и принимает на себя всю нагрузку. Представляет собой сварную или литую неподвижную конструкцию, усиленную ребрами жесткости. Внутри располагается коробка скоростей, объединенная с коробкой переключения, и блок с электрооборудованием. Для отливки используется серый чугун, для сварки – сталь 3 и 4. Стальные станины уступают в жесткости и надежности чугунным, зато отличаются меньшим весом.

Сварное основание станка и станина с ребрами жесткости



  • Направляющие – предназначены для линейного перемещения обрабатывающих инструментов и заготовок по осям оборудования. Изготавливаются из высоколегированной стали и крепятся непосредственно к станине. От качества их исполнения и фиксации зависит точность обработки изделий.


Линейные направляющие для фрезерных станков



  • Консоль – узел, присутствующий во фрезерных обрабатывающих центрах консольного типа. Отливается из чугуна и перемещается параллельно станине по вертикальным направляющим. На боковой поверхности консоли расположена коробка подачи, а верхней части размещаются салазки, по которым движется рабочий стол с закрепленной на нем заготовкой.

  • Стол – рабочая поверхность с прижимной оснасткой для фиксации заготовок, которая перемещается по салазкам. Может двигаться в продольном/поперечном/вертикальном направлениях и осуществляет подачу детали к режущему инструменту. Поскольку фрезерная обработка требует высокой точности, одним из основных требований к столу является жесткость поверхности. Плоскость стола не должна вибрировать при работе фрезы, прогибаться под весом заготовки или допускать иную пластическую деформацию.



Рабочий стол с защитным алюминиевым покрытием для фрезерного обрабатывающего центра с ЧПУ



  • Электрооборудование – в эту категорию входят элементы станка, которые отвечают за подвижность механических частей и работу вспомогательных элементов:

  1. приводы подачи / главного / вспомогательного движения;
  2. система сигнализации о неполадках в оборудовании;
  3. освещение рабочей зоны;
  4. прочие вспомогательные электроэлементы управления.
  • Шпиндель – относится к важнейшим узлам станка и предназначен для крепления фрезерного инструмента и придания ему вращательного движения. Представляет собой термически обработанный, сбалансированный вал из легированной стали, снабженный устройством для крепления фрезы. От качества шпинделя зависит то, насколько высокоточно будет обработана заготовка.



Шпиндель для фрезерного станка вертикального типа



  • Ползун (хобот) – элемент, который обеспечивает правильную установку и поддержку оправки с фрезерным инструментом во время обработки заготовки. Монтируется на горизонтальных салазках в верхней части станины.

Устройство горизонтально-фрезерного станка | MoscowShpindel

С помощью горизонтально-фрезерного станка можно обрабатывать горизонтальные плоскости, пазы, рамки, спирали и другие поверхности из различных материалов: чугуна, стали, цветных металлов, керамики, пластмассы, дерева и др.

Основное отличие станков этой группы от другого фрезерного оборудования заключается в горизонтальном расположении шпинделя и отсутствии поворотного устройства стола. Поэтому стол может перемещаться только перпендикулярно, а при наличии салазок – и параллельно оси шпинделя.

На этом станке без особых затруднений можно обрабатывать поверхности как легких, так и малогабаритных деталей цилиндрическими, угловыми, дисковыми, торцевыми, фасонными и концевыми фрезами. Их изготавливают из твердых сплавов, сверхтвердых синтетических материалов или быстрорежущей стали.

У некоторых моделей горизонтально-фрезерных станков мощность привода шпинделя и тяговое усилие подачи позволяют фрезеровать горизонтальные поверхности набором режущего инструмента, устанавливаемого в оправке.

Жесткая конструкция современных горизонтально-фрезерных станков не только обеспечивает высокую эффективность и результативность производства, но и обладает эргономичностью, удобным управлением, несложной настройкой, автоматическим перемещением заготовки по трем осям (продольной, поперечной, горизонтальной) и высокими скоростями режущего инструмента.

Станки дополнительно комплектуются делительными устройствами и механизмами зажима фрез.

Устройство горизонтально-фрезерного станка напрямую влияет на возможности и производительность этого вида оборудования. Оно состоит из хобота (7), колонны (3), стола (12), фундаментной плиты (1), оправки (10) и консоли (14).

Основные узлы устройства монтируются на колонну, во внутреннем пространстве которой расположены узел шпинделя и коробка скоростей (6). Хобот служит для поддержки оправки с фрезой. Станина вместе с колонной опирается на основание станка (1).

Консоль перемещается по вертикальным направляющим станины, внутри нее располагается коробка подачи. Рабочий стол (12) закреплен на салазках, которые ходят по поперечным и продольным направляющим.

Горизонтально-фрезерные станки с ЧПУ оборудуются переключателем ввода программ с двумя позициями (выключено, включено), реверсом переключения направления вращения шпинделя (влево, вправо), рукояткой переключения скоростей, указателем частоты вращения, кнопкой «Пуск» и «Стоп» и другими органами управления и контроля.

Основные компоненты фрезерного станка – «Nord West Tool»

Типовой фрезерный станок предназначается для получения как плоских, так и фасонных поверхностей. Использование данных станков позволяет протачивать пазы, в том числе, криволинейные, сверлить отверстия с последующей обработкой, нарезать внешнюю и внутреннюю резьбу и проводить множество других операций. В настоящее время существует большое количество модификаций этих металлообрабатывающих машин, различающихся конструкциями.

Несмотря на различия, все фрезерные станки состоят из одинаковых компонентов, обеспечивающих функциональность машин. К числу основных компонентов относятся следующие.

  1. Основание и станина.
  2. Консоль и салазки.
  3. Стол.
  4. Шпиндель.

Основание со станиной удерживают на себе все части фрезерного станка, а, значит, во многом определяют его функциональность. Консоль и салазки служат для перемещения заготовки в зону обработки заготовки. О назначении стола, видимо, подробно говорить не нужно. На нём размещается обрабатываемая деталь. И, наконец, шпиндель – он приводит в движение фрезу.

Перечисленные элементы являются основными, поскольку именно они задействуются в непосредственной металлообработке. Однако в состав фрезерного станка входят и другие механизмы, в металлообработке участвующие опосредованно.

Прочие части фрезерного станка

Эти компоненты фрезерного станка отнесены к категории прочих потому, что не контактируют напрямую с обрабатываемой заготовкой или режущим инструментом. Перечень таких частей станка состоит из следующих устройств и систем:

  • электродвигатели;
  • коробка скоростей;
  • коробка подач;
  • система внесения СОЖ.

Относительно электродвигателей следует сказать, что их в типовой конструкции фрезерного станка насчитывается три. Это моторы главного движения, рабочих подач и перемещения консоли. Первый отвечает за вращение шпинделя. Местом размещения этого электродвигателя является шпиндельная бабка. Иногда он располагается на колонне. Мотор, управляющий рабочими подачами, находится на коробке подач. И последний, то есть двигатель консоли, закреплён прямо на ней. Функционированием электромоторов управляет либо человек-оператор, либо автоматизированная система управления.

Коробка скоростей состоит из набора зубчатых колёс с разным количеством зубьев, при взаимном зацеплении которых вращательное движение от главного электродвигателя передаётся шпинделю. В некоторых модификациях станков коробка скоростей регулирует ещё и число оборотов фрезы. Коробка подач в соответствии со своим названием управляет движением стола с закреплённой на нём заготовкой. Она перемещает его по всем трём осям координат.

Система подачи СОЖ состоит из помпы и трубопровода, по которому смазочно-охлаждающая жидкость подаётся в зону металлообработки.

Числовое программное управление

В последние годы, в связи с активизацией перехода промышленных предприятий на станки-автоматы к компонентам фрезерного станка всё чаще и чаще относят систему числового программного управления. Если ранее это оборудование считалось дополнительным и не входило в базовую комплектацию, то теперь автоматические устройства указываются в паспорте на машину наравне с основанием, шпинделем, электромотором и другими важными частями.

В заключение остаётся заметить, что усложнение конструкций фрезерных станков не повлекло за собой кардинального изменения состава машин этого типа. Концепция построения данного металлообрабатывающего оборудования осталась неизменной. Это упрощает модернизацию оборудования и устраняет сложности в подборе новых компонентов.

Принцип работы фрезерного станка



Консольно-фрезерный станок – один из самых распространенных типов оборудования. Конструкция приспособления включает салазки и рабочую консоль. Перемещение рабочей части осуществляется в трех направлениях: продольно, вертикально и поперечно. Агрегаты делятся на неповоротные модели с горизонтальным расположением, вертикально-фрезерные вариации и универсальные модификации. На основе рассматриваемого оборудования выпускаются копировальные, программно управляемые экземпляры и их комбинированные варианты.

Ниже приведена общая схема устройства данного оборудования:

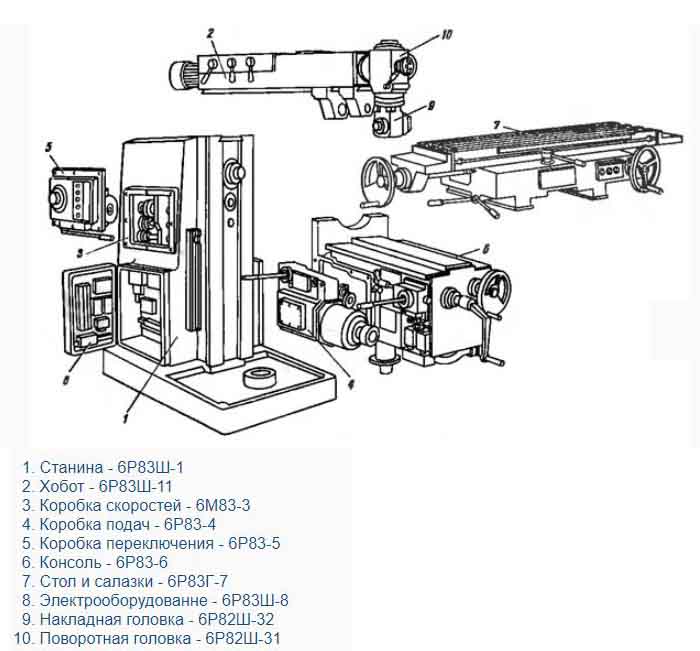

1 – остов (станина).

2 – электрическое оснащение.

3 – коробка переключения скоростей.

4 – узел регулировки оборотов.

5 – салазки со столом.

6 – консоль.

7 – блок подачи.

Предназначение

Консольно-фрезерный станок предназначен для выполнения соответствующих работ с использованием торцовых, дисковых, угловых и прочих фрез. На оборудовании доступно обрабатывать различные заготовки, подходящие по размеру. Материал, пригодный для участия в рабочем процессе, – чугун, цветные металлы, пластик, сталь и другие сплавы.

На аналогах с поворотным столом можно обрабатывать винтовые гнезда на режущих частях инструмента. Универсальные модели предназначены для осуществления разнообразных фрезерных манипуляций, включая расточные и сверлильные работы в условиях экспериментального либо единичного производства. Нередко комплексы применяются в широкомасштабном выпуске различных деталей.

Консольно-фрезерные станки: модели с шириной стола 160/200 и 250 мм

Данное оборудование предназначено для обработки деталей компактных размеров, преимущественно из цветных металлов и их сплавов, а также изделий из пластика и пластмассы. Кроме того, рассматриваемое приспособление рассчитано на чистовую обработку стали, чугуна. Весь процесс происходит в автоматическом режиме по заданному циклу.

Консольно-фрезерный станок с шириной стола 200 мм применяется для обработки небольших деталей из стали, чугуна, пластмасса и цветных металлов. Производство этого оборудования налажено на Вильнюсском комбинате по выпуску станков. Практикуется выпуск трех моделей агрегатов: горизонтальная версия 6М80Г, универсальные аналоги 6М10 и копировальные автоматы типа 6П10К.

Еще один изготовитель консольно-фрезерных станков – Дмитровский завод, который выпускает образцы серии «Р». Среди них: 6Р81Г, 6Р81Ш, 6Р11. Все агрегаты унифицированы, работают в автоматическом режиме, имеют реверс и стандартную коробку передач. Ранее комбинат выпускал упрощенные консольные модификации серии «Н» и «Г».

Модификации с ЧПУ

Консольно-фрезерные станки этого типа оснащаются электрическим мотором мощностью 5,5 кВт с оборотистостью 1450 вращений в минуту. Они широко используются в машиностроении и промышленности. Рабочее движение передается через два вида передач: 35/27 либо 21/41. Схема консольно-фрезерного станка свидетельствует о том, что номер фигурной шестерни зависит от количества зубьев. Таким образом, оборудование может функционировать на двух разных скоростях. Правильная работа инструмента зависит от постоянного модуля сцепки шестеренок, которая должна быть стабильной с парой агрегирующих между собой колес.

Кинематическая схема станка включает в себя структурную диаграмму при вращении шпинделя. При этом сетка количества оборотов связана с числом и номиналом включаемых передач. Дистанция между вертикальными и горизонтальными направляющими зависит от выбранного масштаба в процессе работ.

Консольно-фрезерный станок: характеристики

Пересекающиеся точки по вертикали и горизонтали идентичны количеству оборотов на любом этапе работы шпинделя. Функционирующие валы между собой агрегируют путем сцепления через зубчатые колеса (шестерни). Как правило, число этих модулей составляет 61 или 62 единицы.

В случае передачи движения с одного вала на другой элемент наблюдается несколько этапов работы (2, 3, 4 и более). Итоговый показатель рассчитывается по формуле m*n. Например, 2*4 = 8 различных скоростей.

Устройство и панель управления

В паспорте консольно-фрезерного станка указывается, что он состоит из станины, электрической части, коробки подач, консоли, блока переключения, стола и салазок. Управление и настройка агрегата осуществляется при помощи следующих элементов:

  • Рукояти активации продольной и поперечной подачи.
  • Регулятора ввода.
  • Контроллера помпы узла охлаждения.
  • Переключателя скорости и частоты оборотов шпинделя.
  • Маховика перемещения, а также кнопки «Стоп» и «Пуск».
  • Указательная стрелка скорости шпиндельного блока.
  • Импульсной и ускоряющей клавиши.
  • Ручное перемещение хобота и активации освещения.
  • Зажимов для серьги и стола.
  • Звездочки автоматического режима.
  • Механизмов включения перемещения стола в продольной и поперечной скорости.
  • Указателя подач.
  • Рукоятки зажима, включения и перемещения салазок.
  • Регулятора режимов (ручной и автоматический тип).

Скоростная коробка

Узел переключения скоростей широкоуниверсального консольно-фрезерного станка находится в корпусе из чугуна, агрегация с валом скорости осуществляется через упругую муфту. Шпиндель рассматриваемого блока – это вал с тремя точками опоры. Его точность определяют специальные подшипники. Еще один элемент предназначен для удержания хвостовика этого узла.

Осевой зазор регулируется при помощи шлифовки стопорных колец. Увеличенный люфт можно убрать посредством обработки полуколец и фиксирующей гайки. За смазку коробки скоростей отвечает плунжерный насос, производительность которого составляет 2 литра в минуту. Остальные детали данного механизма получают смазку методом разбрызгивания из трубки, размещенной над блоком контроля скоростей.

Узел управления скоростями модификации 6Р82

Коробка переключения скоростей этой модели дает возможность выбрать нужный режим без последовательных промежуточных этапов. Рабочая рейка перемещается при помощи предусмотренной рукояти. Валик оси движется после воздействия на него вилки и диска контроллера в осевом направлении. Затем консольно-фрезерный станок 6Р82, устройство и схему которого подробнее рассмотрим далее, функционирует при помощи конической передачи и указателя скоростей. На диске имеются отверстия, которые зацепляются попарно с шестеренкой.

Пружина регулируется посредством пробки-фиксатора, устанавливаемую в режим фиксации путем поворота с нормальным усилием. Ручка управления в режиме включения фиксируется пружиной и шариковым элементом. Кроме того, шип рукоятки входит в зацепление с пазом фланца. Стоит отметить, что зазор конической передачи не должен превышать 0,2 мм. Диск с учетом этого показателя может поворачиваться на величину до 1 миллиметра.

Коробка подач

Это узел обеспечивает получение рабочих подач и скоростных передвижений консоли, салазок и стола. При перемещении импульсы передаются на вал при помощи предохранительной муфты и втулки, которые между собой соединяются посредством шпонки и выходного вала. Дисковая часть фрикционного блока агрегирует с втулкой и валиком. При активации кулачка муфты усилие передается на гайку, шестерни и диски.

Коробка переключения подач универсального консольно-фрезерного станка размещена в станине. Принцип действия данного узла аналогичен блоку скоростей. От осевого смещения диск защищен валиком, который запирается при помощи пары шариков и втулки. Стопорение диска производится посредством идентичных деталей, связанных с валом посредством шпонки.

Упрощенная схема

Ниже приведено схематическое изображение вертикального консольно-фрезерного станка (коробка подач) и пояснения.

1 – запирающий валик.

2 – втулка.

3 – кольцевая проточка.

4 – кулачковая муфта.

5 – рукоять управления.

6 – пара шариков.

7 и 8 – рабочие диски.

9 – контрольный шарик.

10 – дисковый переключатель

11 – шестерня.

12 – указатель скоростей.

13 – крутящий вал.

14 – гайка.

15, 16, 17, 18 – стопорные кольца и фиксаторы.

Параметры модели 6Р82 и 6Р82Г

Для сравнения рассмотрим две самых популярных модели станков. Начнем с характеристик модификации 6Р82:

  • Длина/ширина рабочего стола – 1,25/0,32 м.
  • Количество Т-образных пазов – 3.
  • Габариты – 2,3/1,95/1,67 м.
  • Вес – 2,9 т.
  • Механизм торможения шпинделя – присутствует.
  • Масса обрабатываемой заготовки по максимуму – 250 кг.
  • Перемещение лимба за один оборот (продольно/вертикально) – 6/2 мм.
  • Дистанция от оси до хобота – 155 мм.
  • Продольное/поперечное перемещение стола – 800/240 мм.

Модификация 6Р82Г отличается только массой (2,83 т), а также предельным расстоянием от горизонтального шпинделя до рабочей поверхности (450 мм).

Особенности

Технологически модели серии «Р» более усовершенствованы в плане продольного хода рабочего стола (на 100 мм). Точная установка поверхности производится посредством модернизированного крепления лимбов. Кроме того, данное оборудование обладает оптимальной конфигурацией, отвечающей современным стандартом технической эстетики. Все основные узлы рассматриваемых станков унифицированы между собой.

Дополнительное удобство при работе и управлении версиями «М» и «Р» обеспечивается посредством автоматизированного цикла и такими опциями, как:

  • Дублирование контроллера количества оборотов шпинделя и подачи стола.
  • Возможность выборочной установки нужного числа вращений оси или лимба.
  • Не требуется при выполнении манипуляций проходить промежуточные ступени.
  • Предусмотрено автоматическое перемещение стола от рукояток, направление которых аналогично движению рабочей поверхности.
  • Присутствует пуск и остановка шпинделя в ускоренном режиме при помощи специальных кнопок и воздействия постоянного тока.
  • Стол может передвигаться в вертикальной, горизонтальной и продольной проекции.

Настройка автоматического режима

У консольно-фрезерных станков модификации «М» и «Р» регулировка продольного перемещения стола осуществляется в автоматическом или полуавтоматическом режиме. При единичном производстве контроль подач выполняется вручную, включая быстрое перемещение стола. Серийное изготовление предусматривает использование автоматических и полуавтоматических диапазонов. По сути, данные режимы представляют собой скачкообразный и маятниковый способ действия.

Чтобы настроить процесс соответствующим образом, в Т-образном пазу сбоку делается расстояние между кулачками по определенному показателю. Эти элементы в нужный момент воздействуют на контрольную звездочку быстрыми рабочими движениями стола на ручку переключения продольной подачи, что дает возможность гарантировать работу оборудования по заданному циклу.

Основные рабочие циклы консольно-фрезерного станка перечислены ниже:

  • Скачкообразный полуавтоматический режим.
  • Быстрые подачи вправо и влево назад.
  • Аналогичная операция в левую сторону и обратное направление справа.
  • Активная подача заготовки с последующей остановкой.
  • Маятниковый автоматический цикл.
  • Операции на автомате только в правую либо левую сторону.

Процесс настройки проводится в следующей последовательности:

  • Станок должен быть отключен от сети питания.
  • Переключатели режимов ставятся в нужное положение («Автоматическое управление»).
  • Агрегат активируется нажатием кнопки «Включено».
  • Кулачки устанавливаются в соответствующую позицию.
  • Подача на быстрый ход и обратно производится на любом этапе и направлении движения, за исключением зоны ограничения для возможной работы элементов.
  • Корректировка автоматического или ручного движения стола осуществляется в нейтральном положении путем продольного нажатия рукоятки до упора. В случае невозможности фиксации маховика на торце поворачивают регулировочный винт.

Типы станков

Вертикально-фрезерные станки предназначены для обработки вертикальных и горизонтальных плоских поверхностей. Однако при использовании специальной оснастки (делительные головки и поворотные столы) появляется возможность механической обработки поверхностей расположенных по дуге окружности и концентрических канавок.

Консольные вертикально-фрезерные станкиполучили наибольшее применение в единичном мелкосерийном и серийном производстве. Они заняли достойное место на фрезерных участках механообрабатывающих, инструментальных, ремонтных цехов и небольших мастерских.

Принцип работы вертикально-фрезерных станков

Металлорежущие оборудование данного типа состоит из станины, в корпусе которой разместилась коробка скоростей. Сверху на станине располагается шпиндельная бабка. Конструкция данного узла такова, что имеется возможность поворота бабки на определенный угол и изменять наклон оси шпинделя по отношению к рабочей поверхности стола. Основным движением резания является вращение режущего инструмента. Крутящий момент шпинделю передается от главного электродвигателя через коробку скоростей.

Обрабатываемая деталь устанавливается на столе, который может перемещаться в продольном и поперечном направлении по направляющим суппорта. Суппорт вертикально-фрезерного станкакрепится к направляющим станины и может совершать перемещения в вертикальной плоскости. Во время механической обработки детали, расположенной на рабочем столе возможно одновременное перемещение по трем направлениям. Рабочая подача передается от главного привода через коробку подач, размещенную в суппорте станка. Для надежной фиксации заготовки на рабочем столе используются различные приспособления (универсальные и специализированные). К первой группе приспособлений можно отнести станочные тиски, прихваты, призмы, подкладки УСП и др. При обработке больших партий заготовок возможно применение специализированной оснастки с пневмо- и гидроприводом. Применение данного типа приспособлений дает возможность увеличения производительности труда за счет сокращения времени на установку и закрепления детали.

Горизонтально-фрезерный станок: назначение и разновидности

Чтобы обрабатывать детали и заготовки с фасонными и плоскими поверхностями, зубчатые колеса, применяют фрезерные станки. Они обширно распространены в промышленной области и металлообрабатывающей сфере. Несмотря на многообразие видов, главные элементы устройства схожие. Во всех станках основное движение — это движение фрезы. А движение подачи производится относительно перемещения заготовки и фрезы.

Все возможности фрезерного станка расширяются при помощи этих дополнений:

  1. универсальной, долбежной или вертикальной головки;
  2. круглого разделительного стола;
  3. универсального делительного аппарата;
  4. устройство для нарезки гребенок.

Теперь остановимся подробней на определенном виде фрезерных станков.

Вертикально-фрезерные станки

Этот агрегат предназначен для обработки заготовок при помощи торцевых, фасонных и цилиндрических, концевых фрез. А также возможно выполнять работы по сверлению. Служит для обработки зубчатых колес, рамок и углов, вертикальных и горизонтальных плоскостей, которые выполнены из стали, чугуна, а также из цветных и разнообразных сплавов.

В подобных станках нет консоли, а стол двигается по направляющим станины. Благодаря этой конструкции он имеет предельную жесткость, что, в свою очередь, обеспечивает сравнительно точную обработку детали. Головка шпинделя является также коробкой скоростей. Шпиндель совместно с гильзой возможно двигать в осевом направлении.

Вертикально-фрезерный станок имеет два вида:

  1. вертикальный консольно-фрезерный;
  2. вертикальный без консоли.

Горизонтально-фрезерные устройства

Этот тип служит для обработки деталей небольших диаметров, и он имеет шпиндель горизонтального расположения. Такая конструкция разрешает обработку винтовых, фасонных, а также горизонтальных и вертикальных поверхностей, углов и пазов. Работы осуществляются при помощи цилиндрических и дисковых, концевых, угловых, торцевых, фасонных фрез. Обработка заготовки, для которой потребуется винтовое движение или деление, допустима при применении добавочных устройств.

Особенность, которая его отличает, возможность двигать стол перпендикулярно и параллельно шпиндельной оси. Все узлы, которые важны поставлены на станине, внутри которой располагается коробка скоростей и шпиндельный узел. На консоли располагается коробка подач, а консоль двигается по вертикальным направляющим. Хобот с серьгами служит для поддержания оправки с инструментами.

Сверлильные агрегаты

Металлообрабатывающие станки, которые относятся к группе сверлильно-фрезерных, служат для обрабатывания горизонтальных, вертикальных и наклонных поверхностей. Пазы в крупногабаритных деталях возможно сделать также с их помощью.

Этот тип станков по металлу располагает сверлильно-фрезерной головкой, которая разрешает производить работы по сверлению под наклоном и обрабатывать поверхность, расположенную под углом к горизонтальной оси. То что в реверсном режиме может действовать рабочая головка, является его отличием, универсальностью, определенной вероятностью проводить две и более востребованных операций, эти станки очень выгодны, с точки зрения экономии средств и экономии на производственной площади места. Такой аппарат иметь у себя дома не откажется ни один домашний умелец, потому как он объединил в себе несколько результативных и полезных устройств.

Универсально-фрезерные

В малосерийном производстве для изготовления деталей методом фрезерования применяют этот вид. В ремонтно-механических небольших мастерских, а также в инструментальных цехах.

Вместе с основными узлами, шпиндельный узел и коробка скоростей, находятся внутри станины. Консоль двигается по вертикальным направляющим, а по консольным направляющим двигаются салазки с поворотным механизмом, на котором размещается особый стол, который двигается в горизонтальной плоскости с разнообразными углами относительно шпиндельной оси. С помощью конструкционных особенностей выполняемые работы на таких станках делаются качественно и быстро.

Настольные станки

Настольные весьма компактны и благодаря этому они широко популярны в мастерских по ремонту оборудования, автомастерских, в школах и пту также установлены такие станки.

С помощью их производятся подобные работы:

  1. сверление отверстий, нарезка резьбы, вертикальная фрезеровка концевыми, торцевыми и шпоночными фрезами;
  2. горизонтальное фрезерование цилиндрическими, дисковыми и другими фрезами также проводится с их помощью.

Конструкционная особенность таких станков — это жесткость при верном монтаже. Если он будет установлен правильно, то все работы будут выполнены сравнительно точно. Применяется такой вид в серийном производстве разнообразных деталей. Низкое потребление электроэнергии, их компактность, маневренность и невысокая себестоимость, является преимуществом подобных станков.

Фрезерные аппараты с ЧПУ

Данные станки нашли свое применение в массовом производстве деталей с высоким качеством. Фрезерные станки с ЧПУ намного отличаются от обыкновенных фрезерных станков, потому что на них оборудование производят с использованием последних технологий. С их помощью можно добиться высокого качества изготовления деталей, при высокой скорости производительности.

В малосерийном и серийном производстве, где нужно выполнить сверление, зенкерование, растачивание отверстий в деталях из пластмасс, черных и цветных металлов применяются станки с ЧПУ. Данное оборудование снабжается приводом, который управляется контроллером, подключенным к любому компьютеру.

Среди главных превосходств отмечают:

  1. высокое повышение производительности со станком на ручном управлении;
  2. явное понижение нужды в квалифицированных рабочих;
  3. очевидное снижение сроков перехода на производство новых заготовок;
  4. более элементарное и практическое оснащение;
  5. высокое сокращение сроков производственного цикла.

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

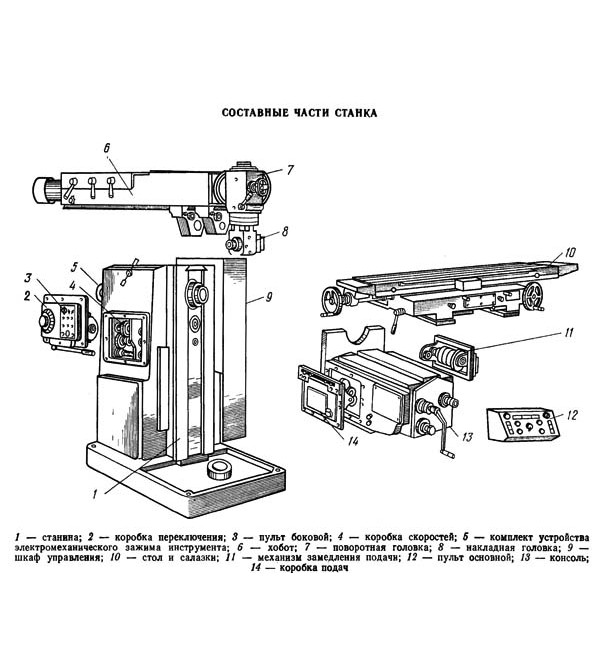

Широкоуниверсальные станки

Широкоуниверсальные фрезерные станки служат для фрезерной обработки деталей из чугуна, стали и сплавов из других материалов. Отличаются они от горизонтально-фрезерных, наличием еще одной шпиндельной головки, установленной на выдвижном хоботе. Она может поворачиваться под всяким углом в двух взаимно перпендикулярных плоскостях. Возможна как раздельная, так и одновременная работа обоими шпинделями. Накладная фрезерная головка устанавливается на поворотной головке станка для дополнения универсальности. Это дает возможность обрабатывать заготовки сложной формы как фрезерованием, так и сверлением, зенкерованием и растачиванием.

В некоторых широкоуниверсальных станках нет консольной панели, а вместо нее по вертикальным направляющим станины, двигается каретка. Каретка имеет горизонтальные направляющие для салазок с рабочей вертикальной поверхностью. Часто с помощью их устанавливают дополнительные устройства, делительный стол или же любое делительное приспособление.

Фрезерная группа токарных станков состоит из всех, ранее перечисленных моделей. Различают их по габаритам и характеру выполняемых работ, но все они в равной степени применяются в промышленности. Каждый тип служит для выполнения особых работ, которые нельзя выполнить на станках иного типа.

Технические данные целиком зависят от производителя и марки конкретного станка, а качество выполненных работ — от профессионализма мастера который на них работает.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

Горизонтально-фрезерные станки – станки с горизонтальным расположением шпинделя, а также имеющие возможность перемещения стола в трех взаимно перпендикулярных направлениях.

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

  • коробка скоростей;
  • консоль, перемещаемая по вертикальным направляющим станины;
  • стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях
  1. продольное перемещение происходит по направляющим салазок;
  2. поперечное движение получается при перемещении самих салазок по направляющим консоли;
  3. вертикальное движение стол получает при перемещении консоли по направляющим станины.
  • шпиндель – главная вращающаяся часть в механизме станка;
  • размещённая в консоли коробка подач;
  • хобот, служащий для закрепления подвески;
  • фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит  от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Классификация фрезерных станков

В классификации горизонтально-фрезерные станки отнесены в  шестую группу, но часть их может принадлежать и к пятой как зубообрабатывающие и резьбонарезное  оборудование. ЧПУ чаще устанавливается на станки 6 группы. Оборудование 5 группы не предназначено для выполнения особо точных задач. ЧПУ здесь может быть установлено лишь для ускорения производства, при необходимости обрабатывать идентичные заготовки в большом количестве.

По таблице классификации токарного оборудования по  металлу станки делятся по массе:

  • 1 группа – лёгкие, весом до 1 тонны;
  • 2 группа – средние, вес которых не превышает 10 тонн,
  • 3 группа – тяжёлые. Эта группа имеет деление.
    • Крупные – от 10 до 30 тонн;
    • Тяжёлые – от 30 до 100 тонн;
  • уникальные, свыше 100 тонн весом.

Любое оборудование по металлу может быть оснащёно ЧПУ. Вторым критерием деления оборудования служит автоматическое, полуавтоматическое или ручное управление станком. При ручном управлении включение, остановка, подвод инструмента, регулировка подач и скоростей, установка деталей и их снятие с рабочей поверхности производится токарем.

Классификация фрезерных станков

Полуавтоматический настраивается на определённый цикл обработки. Рабочему остаётся установить заготовку, закрепить её и нажать кнопку запуска. После отработанного цикла вращающийся шпиндель автоматически остановится. Токарю необходимо будет снять готовую деталь, вставить следующую заготовку, и вновь запустить станок.

При работе на автоматическом оборудовании, токарю достаётся роль наблюдателя и отладчика оборудования. ЧПУ для станков может быть разным, но все процессы по изготовлению деталей происходят без непосредственного участия оператора.

Влияет на столбец, в который распределено оборудование в классификационной таблице расположение шпинделя, его положение отражено в названии и маркировке – наклонные, вертикальные, горизонтальные.

Деление на подгруппы происходит по параметрам обработки в плоскости 2 или 4-координатном режиме. Также отражается на положении в таблице и его способность по обработке одной или нескольких деталей одновременно. Присутствие в конструкции станка ЧПУ не имеет значения на подгруппу в классификационной таблице.

Многоинструментальные горизонтально-фрезерные имеют несколько резцов, одновременно обрабатывающих поверхность одной детали с разных сторон, а многопозиционные производят обработку сразу нескольких заготовок. Оба типа оборудования более продуктивно работают с ЧПУ.

Применение

На горизонтально-фрезерном оборудовании по металлу делаются в заготовках шпоночные канавки. Они могут делаться несколькими способами в зависимости от используемого  инструмента на разном оборудовании – вертикально-фрезерных станках или оборудовании общего назначения, используемого для проведения разноплановых работ по металлу.

Шлицы на валах диаметром до 100 мм делаются за один цикл фрезерования. На более широких валах эта операция может проводиться в два захода. Для чернового фрезерования необходимы делительные механизмы. Они есть на горизонтально-фрезерных, что делает это оборудование более удобным для обработки валов с большим диаметром.

Выбор фрезы для выполнения работ

Продольное фрезерование могут вести многошпиндельные горизонтально-фрезерные станки по металлу с использованием различных фрез, установленных в револьверную головку. При обработке металлических деталей несколькими различными фреза установка инструмента также может осуществляться в отправку, и далее в шпиндель.

Фрезерование дисковыми фрезами

Трёхсторонние дисковые фрезы используются для протачивания шпоночных сквозных пазов. Для достижения большей точности лучше сделать эту работу за один подход. При необходимости создания широкого паза в один приём провести эту операцию сложно. Второй, чистовой проход будет сделан фрезой с большим диаметром. Надёжным будет крепление фрезы при установке её в шпиндель с двумя опорами.

Существуют станки, предназначенные для работы только одним или несколькими видами фрез. Горизонтально-фрезерные, созданные для проведения работ дисковыми и цилиндрическими фрезами имеют дополнительную возможность использования торцевых фрез, что несколько увеличивает сферу, в которой применяется это оборудование.



Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

  • Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
  • Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.
  • Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины
  • Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.
  • При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Фрезерные станки

Фрезерные станки служат для обработки плоских, призматических и криволинейных поверхностей, а также для нарезания зубьев на зубчатых колесах, спиральных канавок на режущих инструментах (сверла, зенкера и т. д.).
Наибольшее распространение имеют горизонтально-фрезерные и вертикально-фрезерные станки.Горизонтально-фрезерный станок имеет следующие основные узлы: станина, консоль, или кронштейн, шпиндель, хобот, стол, коробка скоростей, поперечные салазки, вал привода механизма коробки подач.

Станина изготовляется из чугуна и имеет коробчатую форму. Она предназначена для крепления всех частей станка и поэтому по своей конструкции должна быть очень прочной и жесткой. В верхней части станины имеются тщательно обработанные горизонтальные направляющие для хобота. Передняя поверхность станины представляет собой точно обработанные вертикальные направляющие, по которым перемещается консоль.

Благодаря коробчатой форме станины внутри нее располагали -я электродвигатель, механизмы привода, коробки скоростей, механизм подачи, шпиндель. Станина своей нижней частью опирается на фундамент и прикрепляется к нему с помощью фундаментных болтов.

Консоль (кронштейн) представляет собой жесткую массивную опору для стола. Консоль отливается из чугуна и тщательно нарабатывается так, чтобы она могла легко перемещаться по вертикальным направляющим станины. На верхней части консоли имеются направляющие для салазок, по которым стол перемещается в поперечном направлении.

Стол фрезерного станка служит для перемещения (подачи) обрабатываемой заготовки. Он состоит из верхнего (продольного) юла и салазок поперечного стола.

Салазки перемещаются вместе с продольным столом по направляющим консоли в поперечном направлении с помощью винтового механизма. Так осуществляется поперечная подача.

В верхней части салазок имеются продольные направляющие, вдоль которых, также с помощью винтового механизма, перемещается верхний (продольный) стол. Так производится продольная подача.

Для вертикальной подачи, т. е. перемещения заготовки вверх или вниз, служит винтовой механизм, с помощью которого передвигается вся консоль по вертикальным направляющим станины.

Шпиндель фрезерного станка представляет собой полый стальной вал, служащий для закрепления фрезерной оправки с дисковой фрезой или длинного стального стержня с резьбой на конце, так называемого „натяга» с торцовой фрезой и для сообщения режущему инструменту (фрезе) вращательного движения (движения резания).

В передней части отверстие шпинделя имеет коническую форму, чтобы в него плотно входила коническая часть фрезерной оправки. Этим достигается точная установка фрезы относительно шпинделя и прочное ее закрепление.
Хобот служит для того, чтобы поддерживать второй конец фрезерной оправки, закрепленной в шпинделе. Расстояние фрезы от шпинделя при ее установке зависит от ширины обрабатываемой заготовки.

Чтобы закрепить оправку на требуемом расстоянии от шпинделя, хобот может быть передвинут вдоль горизонтальных направляющих станины и закреплен в нужном положении.

Для обработки со снятием большой стружки хобот скрепляют с консолью посредством металлических пластин (поддержек). Этим достигается большая жесткость закрепления инструмента и устойчивость станка при работе.

Коробка скоростей фрезерного станка дает возможность изменять число оборотов шпинделя при неизменной скорости вращения вала электродвигателя». Ее принципиальное устройство аналогично устройству коробки скоростей токарного станка.

В коробке скоростей помещается также реверсивный механизм, состоящий из нескольких зубчатых колес. Благодаря ему достигается изменение направления вращения шпинделя (обратный ход).

Коробка подач фрезерного станка предназначена для изменения скорости механической подачи стола во всех трех направлениях.

Этот механизм состоит из цилиндрических и конических зубчатых колес и кулачковых муфт сцепления. Он помещается внутри консоли станка. Механизм коробки подач имеет независимое движение, не связанное с движением шпинделя.

Движение к коробке подач передается от общего электродвигателя через зубчатые колеса и посредством раздвижного (телескопического) карданного вала.
У современных фрезерных станков коробка подач получает движение от дополнительного электродвигателя, который специально обслуживает только механизмы подачи. Через коробку подач вращательное движение может быть передано к каждому из трех винтов для осуществления механической продольной, поперечной и вертикальной подач. Комбинируя положения рукояток, управляющих коробкой подач, можно получать различные скорости подач.

Механические подачи стола включаются посредством кулачковых муфт. Когда механические подачи выключены, подача стола на каждом из трех направлений осуществляется вручную с помощью рукояток и маховичков.

Вертикально-фрезерный станок устроен так же, как и горизонтальный, отличаясь от него вертикальным расположением шпинделя и отсутствием хобота и подвески. Различное расположение шпинделей горизонтально и вертикально-фрезерных станков вызывает некоторую разницу и в применяемых фрезах и в способах обработки.

Горизонтально-фрезерные станки, у которых стол, кроме поступательного перемещения в трех направлениях, может еще и поворачиваться на некоторый угол вокруг вертикальной оси, называют универсально-фрезерными. Для измерения угла поворота стола служит специальное кольцо с делениями, называемое лимбом.

Кроме фрезерных станков с одним шпинделем, в производстве применяются многошпиндельные фрезерные станки, продольно-фрезерные, а также специальные фрезерные станки для нарезания резьб (резьбофрезерные), для нарезания зубьев на шестернях (зубофрезерные) и другие.

Что такое фрезерный станок — работа, детали и виды.

В этой статье вы сможете узнать о том, что такое работа фрезерного станка, детали и типы. Фрезерный станок — это основа обрабатывающей промышленности. Практически он способен выполнять любые операции фрезерования, будь то зубофрезерование, резьбофрезерование, угловое фрезерование и т. Д. Здесь мы обсудим определение, основные части, типы и операции фрезерных станков.

Что такое фрезерный станок?

Это станок, который используется для удаления металла с заготовки с помощью вращающейся фрезы, называемой фрезой.Он используется для обработки плоских, шероховатых и неровных поверхностей путем подачи заготовки против вращающейся фрезы.

Основные части фрезерного станка

Основные части фрезерного станка:

Вертикальный фрезерный станок

Горизонтальный фрезерный станок

1. Колонна и основание

Колонна, включая основание, является Основное литье, поддерживающее все остальные части фрезерного станка.

  • Колонна содержит масляный резервуар и насос, смазывающий шпиндель.
  • Колонна опирается на основание, а основание содержит резервуар для охлаждающей жидкости и насос, который используется во время обработки, требующей охлаждающей жидкости.

2. Колено

Это отливка, которая поддерживает седло и стол. Весь передаточный механизм заключен в колено.

  • Крепится к колонне стропами типа «ласточкин хвост».
  • Колено поддерживается и регулируется винтом вертикального позиционирования (подъемный винт).
  • Подъемный винт используется для регулировки колена вверх и вниз путем подъема или опускания рычага с помощью руки или механической подачи.

3. Седло и поворотный стол

Седло находится на колене и поддерживает стол. Он скользит по горизонтальному ласточкин хвост по колену, а ласточкин хвост параллелен оси шпинделя (при горизонтальном фрезеровании m / c).

  • Поворотный стол (только в универсальных машинах) прикреплен к опоре, которая может поворачиваться (вращаться) горизонтально в любом направлении.

4. Механизм механической подачи

Это колено, в котором находится механизм механической подачи. Он используется для управления продольной (влево и вправо), поперечной (внутрь и наружу) и вертикальной (вверх и вниз) подачей.

  • Чтобы получить желаемую скорость подачи на машине, рычаг выбора подачи расположен, как указано на пластинах выбора подачи.
  • На некоторых универсальных фрезерных станках с коленом и стойкой подача достигается поворотом ручки выбора скорости до тех пор, пока желаемая скорость подачи не будет указана на шкале подачи.
  • Большинство фрезерных станков имеют рычаг ускоренного хода, который можно задействовать, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Например, этот рычаг будет задействован, когда оператор позиционирует или выравнивает работу.

5. Стол

Это прямоугольная отливка, которая находится на верхней части седла.

  • Используется для удержания работы или рабочих удерживающих устройств.
  • Он содержит несколько Т-образных пазов для удерживания работы и удерживающих устройств (т.е.е. приспособления и приспособления).
  • Стол может управляться вручную или с помощью энергии. Чтобы перемещать стол вручную, включите и поверните продольную ручную рукоятку. Чтобы переместить его через мощность, включите рычаг управления подачей в продольном направлении.

6. Шпиндель

Это вал, который используется для удержания и привода режущих инструментов фрезерного станка.

  • Шпиндель установлен на подшипниках и поддерживается колонной.
  • Шпиндель приводится в движение электродвигателем через зубчатые передачи.Зубчатые передачи присутствуют внутри колонны.
  • Лицевая сторона шпинделя, которая находится рядом со столом, имеет внутренний конус, обработанный на ней. Внутренний конус на передней поверхности шпинделя позволяет использовать только конический держатель фрезы или оправку. Он имеет две шпонки на передней поверхности, которые обеспечивают принудительный привод держателя резца или оправки.
  • Стяжной болт и контргайка используются для фиксации держателя и оправки в шпинделе.

7. Над рычагом / нависающим рычагом

Это горизонтальная балка, расположенная на верхней стороне колонны.Это может быть одиночная отливка, которая скользит по направляющим типа «ласточкин хвост», имеющимся на верхней поверхности колонны.

  • Верхний рычаг используется для закрепления опоры оправки. Он может состоять из одного или двух цилиндрических стержней, которые скользят через отверстия в колонне.

8. Опора оправки

Это отливка с подшипником, которая поддерживает внешний конец оправки. Это также помогает выровнять внешний конец оправки со шпинделем.

  • Предотвращает подпружинивание внешнего конца оправки во время резки.
  • Обычно на фрезерном станке используются оправки двух типов. Первый имеет отверстие под подшипник малого диаметра, максимальный диаметр — 1 дюйм. А другой имеет отверстие для подшипника большого диаметра, обычно до 23/4 дюйма.
  • Опора оправки имеет масляный резервуар, который смазывает опорные поверхности. Его можно зажать в любом месте верхней части руки. Опора оправки используется только в горизонтальных типах фрезерных станков.

9. Ползун

Выносной рычаг в вертикальной машине называется ползун.Один конец ползуна устанавливается наверху колонны, а на другом конце прикрепляется фрезерная головка.

  • Плунжер можно перемещать поперечно (внутрь и наружу) на колонне с помощью ручного рычага.

Также читайте:

Типы фрезерных станков

В основном фрезерные станки делятся на два типа: первый — горизонтальный, второй — вертикальный. Они также подразделяются на коленные, ползуновые, производственные или станины и строгальные фрезерные станки.

Большая часть классифицированных выше фрезерных станков имеет электродвигатель с автономным приводом, системы охлаждения, механическую подачу стола и регулируемые скорости шпинделя.

1. Горизонтально-фрезерный станок

В горизонтально-фрезерном станке ось вращения шпинделя расположена горизонтально к столу. А из-за того, что ось шпинделя горизонтальна, его называют горизонтально-фрезерным станком.

2. Вертикальный фрезерный станок

Фрезерный станок, в котором ось шпинделя перпендикулярна столу, называется вертикально-фрезерным станком.

3. Фрезерный станок коленного типа

Фрезерный станок с выступом в виде колена в середине называется фрезерным станком коленного типа. Он характеризуется вертикальным регулируемым рабочим столом, опирающимся на седло, поддерживаемое коленом.

4. Плунжерный фрезерный станок

Фрезерный станок с плунжером в верхней части колонны называется фрезерным плунжером. Обычно ползун используется в вертикальном фрезерном станке. Его можно перемещать по колонне в поперечном направлении (т.е. внутрь и наружу при работе со стороны колена).

5. Производство или фрезерный станок со станиной

6. Строгальный фрезерный станок:

Также прочтите:

Работа фрезерного станка

Различные операции фрезерного станка:

1. Торцевое фрезерование

Эта операция позволяет получить плоские поверхности на торце заготовки. Эта операция обработки выполняется на поверхностях, перпендикулярных оси фрезы.Операция выполняется торцевой фрезой, установленной на цапфе станка.

2. Боковое фрезерование

Это процесс обработки, в ходе которого образуется плоская вертикальная поверхность по бокам детали. Эта операция выполняется с помощью боковой фрезы.

3. Плоское фрезерование

Это процесс фрезерования плоских поверхностей, при котором ось фрезы остается параллельной фрезеруемой поверхности. Это также называется фрезерованием поверхности или фрезерованием слябов. Для плоского фрезерования используется плоская фреза.

4. Двухстороннее фрезерование

— это процесс, в котором двухсторонняя фреза используется для одновременной обработки двух противоположных сторон заготовки. Операция двухконтурного фрезерования показана на рисунке ниже.

5. Угловое фрезерование

Это процесс фрезерования плоских поверхностей, которые не параллельны и не перпендикулярны оси фрезы. Это также называется угловым фрезерованием. Для выполнения этой операции используется одноугловая фреза.

6.Gang Milling

Это процесс обработки, в котором две или более фрезы используются вместе для одновременного выполнения различных операций фрезерования. При групповом фрезеровании фрезы устанавливаются на оправку.

7. Фрезерование формы

Это процесс обработки специального контура (контура), состоящего из кривых, прямых линий или полностью кривых, за один проход. Для выполнения этой операции используются формованные фрезы, имеющие форму разрезаемого контура. Эта операция выполняется с использованием выпуклых, вогнутых и угловых фрез.

8. Фрезерование профиля:

Эта операция фрезерования используется для вырезания профиля на заготовке.

9. Концевое фрезерование

Это процесс изготовления плоских поверхностей, которые могут быть горизонтальными, вертикальными и располагаться под любым углом, ориентируясь на рабочий стол. Для выполнения этой операции используются концевые фрезы.

10. Фрезерование пилой

Это процесс механической обработки, который используется для получения узких канавок или пазов на заготовке.

  • Также используется для отрезки заготовки на две равные или неравные части.
  • Эта операция фрезерования выполняется с помощью пилы-фрезы.
  • Ширина фрезы намного меньше ширины заготовки.

11. Фрезерование шпоночных пазов, канавок и пазов

Эта операция фрезерования используется для изготовления шпоночных пазов, канавок и пазов на заготовке.

12. Зубофрезерование

Это процесс фрезерования, который используется для нарезания шестерен на заготовке. Эта операция выполняется с помощью формованных фрез, называемых эвольвентными зубчатыми фрезами.

13. Фрезерование по спирали

Эта операция фрезерования выполняется для изготовления объектов, имеющих винтовую конструкцию, таких как косозубые шестерни, витые сверла и т. Д., Она выполняется по периферии цилиндрической заготовки.

14. Фрезерование кулачков

Это процесс механической обработки, который используется для изготовления кулачков. Кулачки используются для открытия и закрытия клапанов в двигателях внутреннего сгорания.

15. Фрезерование резьбы

Это процесс фрезерования, используемый для нарезания резьбы на цилиндрической заготовке.

Речь идет о деталях и типах фрезерных станков. Если вы найдете в статье какие-либо улучшения, сообщите нам об этом в своих ценных комментариях. И если вы найдете эту статью информативной и полезной, не забудьте поделиться ею.

Фрезерный станок — Что такое фрезерный станок и детали фрезерного станка

Фрезерные станки обеспечивают поддержку обрабатывающей промышленности. Фрезерные станки могут выполнять практически все операции фрезерования, такие как зубофрезерование, нарезание резьбы, угловое фрезерование и т. Д.

Что такое фрезерный станок?

Фрезерные станки используются для удаления металла с заготовки для получения желаемой формы с помощью вращающейся фрезы, известной как фреза. Он используется на плоских, шероховатых и неровных поверхностях и завершается размещением заготовки напротив вращающейся фрезы.

Детали фрезерного станка
  1. Колонна и основание
  2. Стойка и основание служат опорой для других частей фрезерного станка.В колонне есть масляный резервуар и насос для смазки шпинделя. Колонна опирается на основание, а также имеет резервуар для охлаждающей жидкости и насос для подачи охлаждающей жидкости при обработке.

  3. Колено
  4. Седло и стол имеют литые опоры. Передаточный механизм заключен в колено. Колено крепится к колонне шлейфом типа «ласточкин хвост». Он поддерживается и регулируется винтом вертикального позиционирования, также известным как подъемный винт. Подъемный винт используется для регулировки положения колена вверх и вниз, поднимая или опуская рычаг с помощью руки или механической подачи.

  5. Седло и поворотный стол
  6. Седло стоит на коленях и поддерживает стол. Седельные суппорты на горизонтальной ласточкин хвост по колену и ласточкин хвост параллельны оси шпинделя (при горизонтальном фрезеровании m / c). Поворотный стол прикреплен к седлу, которое поворачивается (вращается) горизонтально в обоих направлениях.

  7. Механизм подачи
  8. Механизм механической подачи находится в колене. Механизм механической подачи используется для управления продольной (левая и правая), поперечной (внутрь и наружу) и вертикальной (вверх и вниз) подачей.Для желаемой скорости подачи на машине рычаг выбора подачи размещен так, чтобы указывать на пластинах выбора подачи. Для некоторых универсальных фрезерных станков с коленом и стойкой подача достигается поворотом ручки выбора скорости до тех пор, пока требуемая скорость подачи не будет указана на шкале подачи. Практически в каждом фрезерном станке есть рычаг ускоренного хода, который используется, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Этот рычаг используется, когда оператор выравнивает или позиционирует работу.

  9. Стол
  10. Стол представляет собой прямоугольную отливку, которая находится на верхней части седла. Стол используется для удержания работы или для удерживающих устройств. Есть несколько Т-образных пазов для удержания работы и удерживающих приспособлений (приспособлений и приспособлений). Им можно управлять вручную или от источника энергии. Для перемещения стола вручную включите и поверните продольную рукоятку. Для движения он силовым, включенным и продольным направлением подает рычаг управления.

  11. Шпиндель
  12. Шпиндель служит для удержания и привода режущих инструментов фрезерного станка.Он установлен на подшипниках и имеет опору колонны. Шпиндель приводится в движение электродвигателем через зубчатые передачи, а зубчатые передачи находятся на колонне. Лицевая поверхность шпинделя находится рядом со столом и имеет внутренний конус, обработанный на ней. На передней стороне есть две шпонки, обеспечивающие принудительный привод для держателя фрезы или оправки.

  13. Над рычагом / нависающим рычагом
  14. Overarm — это горизонтальная балка, расположенная на верхней грани колонны. Это может быть одиночная отливка и скользит по направляющим типа «ласточкин хвост», который находится на верхней поверхности колонны.

  15. Опора беседки
  16. Опора беседки отлита с подшипником, поддерживающим внешний конец беседки. Это также помогает выровнять внешний конец оправки со шпинделем. Опора оправки предотвращает подпружинивание внешнего конца оправки при резании. Как правило, на фрезерных станках используются оправки двух типов. Первый имеет отверстие для подшипника небольшого диаметра с максимальным диаметром 1 дюйм. Второй имеет отверстие под подшипник большого диаметра до 23/4 дюйма.

  17. Ram
  18. Ползун представляет собой выступающую консоль вертикального фрезерного станка. Один конец плунжера устанавливается наверху колонны, а фрезерная головка прикрепляется к другому.

Если вы хотите получать больше мгновенных сообщений, подпишитесь на наши аккаунты Instagram , Facebook , Twitter .

Реферальная ссылка

Основные сведения о фрезерном станке

Обрабатывающая промышленность требует различных типов машин, инструментов и оборудования для выполнения различных процессов производства продукции.Среди множества оборудования и инструментов, используемых в указанной отрасли, есть одна машина, которая имеет большое значение — фрезерный станок. Что это за машина? Из чего состоит фрезерный станок? Вам интересно узнать? Если да, то прочитайте следующий пост, который отвечает за вас на эти вопросы.

Что такое фрезерный станок?

Фрезерный станок — это оборудование, которое чаще всего используется для формовки твердых материалов, таких как металл или дерево. Он оснащен режущим инструментом, который вращается и помогает обрабатывать заготовку.Его можно использовать для обработки деталей практически любого размера и формы.

Каковы различные части фрезерного станка?

Фрезерный станок состоит из множества частей, которые работают вместе, чтобы производить детали высокого качества. Вот разные части фрезерного станка:

• Основание: Основание состоит из смазочно-охлаждающей жидкости, а также служит прочной опорой для машины.

• Колонна: Колонна устанавливается на основании и является другой частью основания машины.Обычно двигатель стола и шпинделя, а также приводные шестерни содержатся в столбце.

• Колено: Оно устанавливается над колонной и является первой подвижной деталью в сборке фрезерного станка. Колено перемещается по направляющим колонны, чтобы отрегулировать расстояние между заготовкой и инструментом.

• Седло: Седло действует как промежуточная часть между коленом и столом. Это помогает обеспечить горизонтальное перемещение заготовки.

• Шпиндель: Эта деталь использует двигатель для привода инструмента.В вертикальном фрезерном станке шпиндель отвечает за удержание инструмента в правильном положении, тогда как в горизонтальном фрезерном станке он используется для удержания оправки.

• Свисающий рычаг: Свисающий рычаг или верхний рычаг закреплен в верхней части колонны и обеспечивает опору для оправки.

• Стол: Седло обеспечивает направляющие для стола, на котором он опирается. Стол поддерживает заготовку и имеет Т-образные пазы. Стол способен перемещать заготовку в трех направлениях — продольном, поперечном и вертикальном.

• оправка: оправка — это механическая часть, которая помогает перемещать фрезы в нужном направлении.

• Опоры беседки: Образует мост между беседкой и свесом. Как следует из названия, эта деталь поддерживает беседку.

• Фрезерная головка: Фрезерная головка представляет собой комбинацию различных мелких деталей, таких как приводной двигатель, шпиндель и другие управляющие механизмы фрезерного станка.

• Подъемные винты: Подъемные винты используются для обеспечения возможности перемещения стола и колена вверх и вниз.

Важно, чтобы каждая часть фрезерного станка работала правильно, чтобы облегчить эффективное фрезерование. Поэтому рекомендуется воспользоваться услугами фрезерных специалистов, таких как BDE, Inc., у которых есть хорошо обслуживаемые фрезерные станки и обширный опыт предложения услуг обработки и возможностей , таких как развертывание, расточка, накатка и т. Д.

Фрезерный станок

: определение, детали, типы и схема

Что такое фрезерование?

Фрезерование — это процесс обработки с использованием вращающихся фрез для удаления материала путем введения фрезы в заготовку.Это может быть сделано в различных направлениях по одной или нескольким осям, скорости режущей головки и давлению.

Фрезерование охватывает широкий спектр различных операций и станков, в масштабах от мелких отдельных деталей до крупногабаритных фрезерных операций в тяжелых условиях. Это один из наиболее часто используемых процессов для обработки нестандартных деталей с точными допусками.

Фрезерование можно выполнять на самых разных станках. Первоначальным классом фрезерных станков был фрезерный станок (часто называемый фрезерным).

После появления компьютерно-числового управления (ЧПУ) в 1960-х фрезерные станки превратились в обрабатывающие центры: фрезерные станки, дополненные устройствами автоматической смены инструмента, инструментальными магазинами или каруселями, возможностями ЧПУ, системами охлаждения и кожухами.

Фрезерные центры обычно классифицируются как вертикальные обрабатывающие центры (VMC) или горизонтальные обрабатывающие центры (HMC).

Интеграция фрезерования в токарную среду и наоборот началась с рабочего инструмента для токарных станков и периодического использования фрез для токарных операций.Это привело к появлению нового класса станков, многозадачных станков (MTM), которые специально созданы для облегчения фрезерования и токарной обработки в рамках одного рабочего диапазона.

Что такое фрезерный станок?

Фрезерные станки используются для обработки твердых материалов, включая металл, пластик и дерево, и обычно используются для обработки неровных и плоских поверхностей. Фреза предназначена для вращения во время работы, в отличие от токарного станка, где сама деталь вращается во время операции резания.

Фрезерные станки обычно имеют автономные электродвигатели с электроприводом, системы подачи охлаждающей жидкости, цифровые устройства считывания, регулируемые скорости шпинделя и механическую подачу стола. Их также можно использовать для сверления, расточки, нарезания шестерен и изготовления пазов и карманов.

Фрезерный станок — это устройство, которое вращает круговой инструмент, имеющий ряд режущих кромок, симметрично расположенных относительно его оси; Заготовка обычно удерживается в тисках или аналогичном устройстве, закрепленном на столе, который может перемещаться в трех перпендикулярных направлениях.

Фрезерные станки также известны как многоцелевые станки (MTM), которые представляют собой многоцелевые станки, способные также фрезеровать и токарно обрабатывать материалы. На фрезерном станке установлена ​​фреза, которая помогает снимать материал с поверхности заготовки.

Детали фрезерного станка

Основные части фрезерного станка:

  • Стойка и основание.
  • Колено.
  • Седло и поворотный стол.
  • Механизм подачи питания.
  • Таблица.
  • Шпиндель.
  • Над рычагом / нависающим рычагом.
  • Опора беседки.
  • Барабан

Давайте рассмотрим каждый из них:

1.

Колонна и основание

Колонна — еще одна фундаментная часть фрезерного станка. Это гора, стоящая вертикально на основании. Он поддерживает колено, стол и т. Д. Работает как корпус для всех других приводных элементов. Это полый элемент, состоящий из ведущей шестерни, а иногда и двигателя оси и стола.Колонка имеет резервуар для масла и насосы для смазки осей.

2.

Колено

Колено — первая движущаяся часть фрезерного станка. Седло и опора стола литье. Передаточное устройство находится внутри колена. Колено крепится к столбу по методике Доуэля.

Он поддерживается и улучшается с помощью винта вертикального позиционирования, также известного как подъемный винт. Подъемный винт используется для регулировки положения колена вверх и вниз, перемещая рычаг вверх или вниз с помощью руки или механической подачи.

3.

Седло и поворотный стол

Седло находится у колена и поддерживает стол. Седло скользит по горизонтальному ласточкин хвост по колену, а ласточкин хвост параллелен оси оси. К седлу прикреплен поворотный стол, который горизонтально вращается в обоих направлениях.

4.

Механизм механической подачи

Механизм механической подачи находится в колене. Механизм механической подачи используется для управления продольной, поперечной и вертикальной подачей.Для достижения желаемой скорости подачи на машине рычаг выбора подачи расположен так, чтобы указывать на пластины выбора подачи.

Для любого фрезерного станка с колонной и универсального колена подача достигается поворотом ручки выбора скорости до тех пор, пока выбранная скорость подачи не отобразится на шкале.

Практически на каждом фрезерном станке есть быстродействующий рычаг, который применяется, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Этот рычаг применяется, когда оператор расставляет или позиционирует работу.

5.

Стол

Стол представляет собой прямоугольную отливку, которая находится в верхней части седла. Стол используется для хранения задачи или для удерживающих устройств. Есть несколько Т-образных пазов для работы и крепления оборудования. Это может быть выполнено вручную или с помощью силы.

Для перемещения стола вручную поверните и вращайте кривошип продольного рычага. При походке он питает рычаг управления силой, приложенным и продольным направлением.

6.

Шпиндель

Он размещается между столом и коленом и действует как промежуточная часть между ними.Этот столбик может перемещаться поперечно по лицу. Он скользит по направляющим, расположенным у колена перпендикулярно лицевой стороне колонны. Его основная функция — перемещать заготовку в горизонтальном направлении. Он также сделан из чугуна.

7.

Поворотный рычаг / консольный рычаг

Это выступ на поверхности колонны, а другой конец поддерживает оправку. Это может быть одиночная отливка и салазки, которые находятся в верхней части колонны в виде дюбелей. Он расположен над колонной на горизонтально-фрезерном станке.Изготовлен из чугуна.

8.

Опора оправки

Опора оправки отлита с подшипником, который поддерживает внешний конец оправки. Это также помогает выровнять внешний конец оправки с осью. Опора оправки предотвращает подпружинивание внешнего конца оправки при резании.

Обычно на фрезерных станках используются два типа оправок. Первый имеет отверстие для подшипника небольшого диаметра с максимальным диаметром 1 дюйм. Второй имеет отверстие большого диаметра до 23/4 дюйма.

9.

Плунжер

Плунжер служат в качестве выступающего рычага на вертикальном фрезерном станке. Один конец гидроцилиндра помещается на стойку, а фрезерная головка прикрепляется к другому. Один конец рычага прикреплен к стойке, а другой конец — к фрезерной головке.

Типы фрезерных станков

Некоторые из основных типов фрезерных станков указаны ниже:

  • Горизонтальный или плоский фрезерный станок
  • Вертикальный фрезерный станок
  • Универсальный фрезерный станок
  • Simplex Milling Machine
  • Дуплексный фрезерный станок
  • Триплексный фрезерный станок
  • Фрезерный станок с поворотным столом
  • Фрезерный станок с трассировочным управлением
  • Фрезерный станок с ЧПУ
  • Барабанный фрезерный станок

1.

Горизонтальный или плоский фрезерный станок

Плоские фрезерные станки более надежны, чем ручные фрезы. Плоские фрезерные станки с горизонтальным шпинделем также называются горизонтальными фрезерными станками. Вы можете подавать стол в вертикальном, поперечном или горизонтальном направлении.

Другими словами, горизонтальные фрезерные станки устанавливают режущий инструмент на горизонтально ориентированный шпиндель, который может выборочно удалять материал с неподвижной заготовки. Кроме того, горизонтальные фрезерные станки обычно имеют другой режущий инструмент, чем вертикальные фрезерные станки.

Горизонтальные фрезерные станки имеют аналогичную конструкцию, в которой шпиндель с вращающимся режущим инструментом прижимается к заготовке для удаления материала с заготовки. При этом горизонтальные фрезерные станки по-разному отличаются от своих вертикальных аналогов.

Самая большая разница между этими двумя типами фрезерных станков — это ориентация шпинделя. На вертикальных фрезерных станках шпиндель имеет вертикальную ориентацию. На горизонтальных фрезерных станках шпиндель имеет горизонтальную ориентацию.В фид входят:

  • Вертикальная — регулирует стол по вертикали.
  • Крест — перемещает стол параллельно шпинделю.
  • Продольно — вращает стол

2.

Вертикальный фрезерный станок

Положение шпинделя на вертикальном фрезерном станке перпендикулярно или вертикально к столу. Вы можете использовать этот станок для обработки пазов, канавок и плоских поверхностей. Головка шпинделя закреплена на вертикальной колонне, которая вращается под углом.

Фреза закреплена на шпинделе для работы с угловыми поверхностями. В некоторых вертикальных фрезерных станках можно регулировать шпиндель вверх и вниз.

Вертикальный фрезерный станок — это прецизионный инструмент, используемый для формования и изготовления путем снятия припуска, как правило, с металлических деталей. Пластмассы и другие материалы также могут обрабатываться на мельнице в зависимости от инструмента и материала.

Органы управления мельницей могут управляться вручную, с числовым программным управлением (ЧПУ) или сочетанием того и другого.Обработка фрезой и удаление материала обычно выполняются вращающейся фрезой, удерживаемой в шпинделе.

Опции резки более сложны и разнообразны, чем сверлильный станок, благодаря подвижному столу и / или тискам (оси x и y) и вертикальному перемещению шпинделя (ось z). Многие вертикальные фрезы также имеют вращающуюся револьверную головку для верхней режущей головки, которая обеспечивает еще большие возможности обработки (ось b).

В эту процедуру включена диаграмма, помогающая проиллюстрировать различные оси. Некоторые из общих операций, которые могут выполняться на фрезерном станке, включают:

  • Фрезерование : эти операции обеспечивают получение плоской поверхности или пятна на заготовке, как правило, с определенной ориентацией по отношению к другим элементам заготовки, поверхностям или другой детали.Облицовка иногда используется на заготовке неправильной формы для «истинной» одной поверхности за раз, чтобы гарантировать, что все поверхности имеют соответствующие определенные геометрические отношения друг с другом.
  • Прорези или шпоночные пазы Прорези , плоские или шпоночные пазы можно вырезать при правильном креплении.
  • Сверление или растачивание Если требуется определенная ориентация деталей детали, вертикальная фреза предоставляет средства для точной индексации и обработки отверстий.

3.Универсальный фрезерный станок

Универсальный фрезерный станок

— это фрезерный станок со столом, оснащенным всеми движениями, и делительной головкой с переключателями, что позволяет выполнять любые виды фрезерных операций.

Универсальные фрезерные станки могут адаптироваться для выполнения широкого круга операций. Стол может поворачиваться на любой угол до 45 градусов в обе стороны от нормального положения. Поскольку стол горизонтально-фрезерного станка может двигаться в трех направлениях, он также может похвастаться четвертым движением.

Этот станок также может выполнять винтовые фрезерные операции. Вы также можете использовать дополнительное навесное оборудование для увеличения грузоподъемности машины. Некоторые специальные приспособления включают:

  • Приставка для прорезания пазов
  • Приставка для вращения
  • Приставка для вертикального фрезерования
  • Индексная головка или делительная головка

Вы можете изготовить фрезу, развертку, спиральное сверло, спиральное, наклонное, прямозубое и многое другое. с этой машины. Вы можете выполнять все операции, которые делает формовочный станок на универсальном фрезерном станке.

4.

Односторонний фрезерный станок

Шпиндель или шпиндельная головка могут двигаться только в одном направлении. Чаще всего он может двигаться в вертикальном направлении.

  • Стабильное фрезерование
  • Превосходная чистота и плоскостность фрезерованных поверхностей.
  • Высокая стойкость инструмента, высокая производительность и низкие эксплуатационные расходы.

5.

Дуплексный фрезерный станок

Дуплексный фрезерный станок — это два станка, расположенных один напротив другого, которые могут работать отдельно или как один фрезерный станок, когда заготовка может обрабатываться с помощью 2 одновременных шпинделей.Шпиндель может двигаться как в горизонтальном, так и в вертикальном направлении.

Основные преимущества дуплексного решения:

  • Увеличение производства до 50% по сравнению с традиционными решениями, то есть отдельными фрезерными станками
  • Повышение точности детали за счет управления обработкой детали за одну установку, в в большинстве случаев
  • Один оператор может управлять фрезерными станками DUPLEX
  • Уменьшение занимаемой площади и потребности в инвестициях по сравнению с двумя отдельными станками
  • Быстрая окупаемость инвестиций благодаря высокой производительности
  • Дуплексное решение допускает различные конфигурации: одна рабочая зона, маятник рабочие зоны или система смены поддонов

6.

Триплексный фрезерный станок

Шпиндель может двигаться во всех трех направлениях, то есть по осям X, Y и Z.

  • Специальное применение, основанное на требованиях заказчика относительно точности.
  • Высокая производительность и точность.

7.

Фрезерный станок с вращающимся столом

Ротационное фрезерование — это возможность выполнять циклы обработки 2D и 2,5D вокруг или на конце цилиндра. При радиальной обработке (вокруг цилиндра) инструмент ограничивается движением параллельно оси вращения и вокруг нее.Инструмент всегда ориентирован радиально по оси вращения.

Фрезерный станок с поворотным столом состоит из круглого стола, который вращается по вертикальной оси. Вам нужно установить несколько фрез на разной высоте. Станок работает с одной фрезой для черновой обработки детали, а остальными фрезами для финишной обработки поверхности.

Оператор может загружать и выгружать заготовки непрерывно во время работы станка, и это является наиболее значительным преимуществом фрезерного станка с вращающимся столом.

8.

Фрезерный станок с трассировочным управлением

Фрезерные станки с трассирующим управлением оснащены функцией копирования с помощью трассирующего управления, и, следовательно, машина воспроизводит или дублирует внешнюю или внутреннюю геометрию в двух измерениях. Фрезерные станки с трассирующим управлением используются для обработки кулачков, канавок, фасонных поверхностей и т. Д.

Этот станок идеально подходит для отслеживания элементов и воспроизведения штампов сложной и неправильной формы. Щуп питает систему масляного реле, управляя основной гидравлической системой стола.Такой тип устройства называется сервомеханизмом и является сложным.

Фрезерные станки с управлением Tracer используются для обработки кулачков, канавок, фасонных поверхностей и т. Д. Вырубка штампов и другие процессы, связанные с обработкой полостей, могут выполняться на трехмерных профилировщиках или дубликаторах.

9.

Фрезерный станок с ЧПУ

Фрезерование с ЧПУ или фрезерование с числовым программным управлением — это процесс обработки, в котором используются компьютеризированные средства управления и вращающиеся многоточечные режущие инструменты для постепенного удаления материала с заготовки и изготовления детали или продукта по индивидуальному заказу.

Фрезерный станок с ЧПУ использует вращающийся цилиндрический резак для перемещения по нескольким осям и создания пазов, отверстий и деталей в материале, чтобы превратить его в транспортное средство или механическую деталь. Большинство станков работают с тремя-пятью осями, что обеспечивает большую точность и детализацию.

Современные фрезерные станки с ЧПУ бывают как горизонтальные, так и вертикальные обрабатывающие центры. Компоненты могут изготавливаться не только из металлов, но и из таких материалов, как пластмассы, керамика и композитные материалы.

Технические характеристики включают в себя автоматические устройства смены инструмента, карусели для инструментов и магазины, системы подачи СОЖ и кожухи, обеспечивающие бесперебойную работу машин без ручного вмешательства.

10.

Барабанный фрезерный станок

Барабанный фрезерный станок используется только для производственных работ. Этот тип машины имеет вертикальный центральный барабан, который вращается вокруг горизонтальной оси, подобно колесу Ферри. Фрезы представляют собой торцевые фрезы, и обычно используются как фрезы для придания шероховатости, так и фрезы для чистовой обработки, аналогичные фрезерным станкам с вращающимся столом.

Во время работы барабан-крепление медленно вращается, перенося работу на вращающиеся фрезы. Обычно фрезерных шпинделей четыре.Операция является непрерывной, поскольку обработанные детали удаляются, а новые добавляются после того, как работа завершила свой цикл. На этом станке фрезеруются автомобильные головки цилиндров и малые валы.

Преимущества фрезерного станка

Следующие преимущества фрезерного станка:

  • Он обеспечивает гибкие возможности компьютерного управления для резки.
  • Это снижает вероятность человеческих ошибок.
  • Обеспечивает точную резку.
  • Размер и прочная конструкция фрезерного станка обеспечивают огромную поддержку при работе с большими и тяжелыми станками, не повреждая себя.
  • Фрезерование идеально подходит для изготовления отдельных деталей небольшими или большими партиями.
  • Он способен изготавливать сложные формы с использованием многозубых и одноточечных режущих инструментов.
  • Операционные расходы можно в значительной степени контролировать, если использовать резцы и оборудование общего назначения.
  • Более высокая точность отделки по сравнению с другими станками.
  • Наличие кастомизации.
  • Использование нескольких фрез.
  • Он может выполнять несколько разрезов одновременно.

Недостатки фрезерного станка

Это следующие недостатки фрезерного станка:

  • Он дороже, чем литье, холодная штамповка, экструзия и т. Д. Если эти процессы могут обеспечить требуемую плоскостность, чистоту поверхности и точность размеров детали.
  • Для массового производства становится экономически необходимым использование специального оборудования.
  • Они могут стоить миллионы долларов, но их стоимость оправдана, поскольку трудозатраты практически исключаются, а точность обработки и повторяемость гарантируются.

Применение фрезерного станка

Применения фрезерного станка следующие.

  • Фрезерный станок используется для изготовления различных типов зубчатых колес.
  • Обычно используется для изготовления пазов или канавок в заготовках.
  • Может обрабатывать плоские и неровные поверхности.
  • Используется в промышленности для изготовления изделий сложной формы.
  • Он используется в учреждениях или колледжах для проведения лабораторных испытаний фрезерного станка.

Часто задаваемые вопросы.

Что такое фрезерный станок?

Фрезерные станки используются для обработки твердых материалов, включая металл, пластик и дерево, и обычно используются для обработки неровных и плоских поверхностей. Фреза предназначена для вращения во время работы, в отличие от токарного станка, где сама деталь вращается во время операции резания.

Что такое фрезерный станок?

Фрезерный станок — это устройство, которое вращает круговой инструмент, имеющий ряд режущих кромок, симметрично расположенных относительно его оси; Заготовка обычно удерживается в тисках или аналогичном устройстве, закрепленном на столе, который может перемещаться в трех перпендикулярных направлениях.

Что такое фрезерование?

Фрезерование — это процесс обработки с использованием вращающихся фрез для удаления материала путем продвижения фрезы в заготовку. Фрезерование охватывает широкий спектр различных операций и машин, начиная от мелких отдельных деталей и заканчивая крупногабаритными фрезерными операциями в тяжелых условиях.

Какие части фрезерного станка?

Детали фрезерных станков:
1. Стойка и основание.
2. Колено.
3. Седло и поворотный стол.
4.Механизм подачи питания.
5. Таблица.
6. Шпиндель.
7. Над рычагом / свешивающимся рычагом.
8. Опора беседки.

Какие бывают фрезерные станки?

Типы фрезерных станков :
1. Тип
с коленом и стойкой 2. Горизонтальный или плоский фрезерный станок.
3. Вертикально-фрезерный станок.
4. Универсальный фрезерный станок.
5. Односторонний фрезерный станок.
6. Дуплексный фрезерный станок.
7. Тройной фрезерный станок.
8. Фрезерный станок с поворотным столом.

Сообщение по теме

Фрезерный станок — детали, типы и работа

В этой статье мы предоставили информацию о том, что такое фрезерный станок, типы фрезерных станков, детали фрезерного станка и принцип работы фрезерного станка. Фрезерные станки обеспечивают поддержку обрабатывающей промышленности. Фрезерные станки могут выполнять практически все операции фрезерования, такие как зубофрезерование, нарезание резьбы, угловое фрезерование и т. Д.

Во-первых, разберитесь. Что такое фрезерный станок?

Фрезерные станки используются для удаления металла с заготовки для получения желаемой формы с помощью вращающейся фрезы, известной как фреза. Он используется на плоских, шероховатых и неровных поверхностях и завершается размещением заготовки напротив вращающейся фрезы.

Какие основные части фрезерного станка?

Вертикальный фрезерный станок

Горизонтально-фрезерный станок

1.Колонна и основание

Стойка и основание служат опорой для других частей фрезерного станка.

  • В колонне есть масляный резервуар и насос для смазки шпинделя.
  • Колонна опирается на основание, а также имеет резервуар для охлаждающей жидкости и насос для подачи охлаждающей жидкости при обработке.
2. Колено

Седло и стол имеют литые опоры. Передаточный механизм заключен в колено.

  • Колено крепится к колонне шлейфом типа «ласточкин хвост».
  • Он поддерживается и регулируется винтом вертикального позиционирования, также известным как подъемный винт.
  • Подъемный винт используется для регулировки положения колена вверх и вниз путем подъема или опускания рычага с помощью руки или механической подачи.
3. Седло и поворотный стол

Седло стоит на коленях и поддерживает стол. Седельные суппорты на горизонтальной ласточкин хвост по колену и ласточкин хвост параллельны оси шпинделя (при горизонтальном фрезеровании m / c).

  • Поворотный стол прикреплен к седлу, которое поворачивается (вращается) горизонтально в обоих направлениях.
4. Механизм подачи

Механизм механической подачи находится в колене. Механизм механической подачи используется для управления продольной (левая и правая), поперечной (внутрь и наружу) и вертикальной (вверх и вниз) подачей.

  • Для желаемой скорости подачи на машине рычаг выбора подачи размещен так, чтобы указывать на пластинах выбора подачи.
  • Для некоторых универсальных фрезерных станков с коленом и стойкой подача достигается поворотом ручки выбора скорости до тех пор, пока требуемая скорость подачи не будет указана на шкале подачи.
  • Практически на каждом фрезерном станке есть рычаг ускоренного хода, который используется, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Этот рычаг используется, когда оператор выравнивает или позиционирует работу.
5. Таблица

Стол представляет собой прямоугольную отливку, которая находится на верхней части седла.

  • Стол используется для удержания работ или для удерживающих устройств.
  • Имеется несколько Т-образных пазов для удержания работы и удерживающих приспособлений (приспособлений и приспособлений).
  • Может работать от руки или от источника энергии. Для перемещения стола вручную включите и поверните продольную рукоятку. Для движения он силовым, включенным и продольным направлением подает рычаг управления.
Читайте также: Что такое приспособления и приспособления?
6. Шпиндель

Шпиндель служит для удержания и привода режущих инструментов фрезерного станка.

  • Он установлен на подшипниках и имеет опору колонны.
  • Шпиндель приводится в движение электродвигателем через зубчатые передачи, а зубчатые передачи находятся на колонне.
  • Лицевая поверхность шпинделя находится рядом со столом и имеет внутренний конус, обработанный на ней. На передней стороне есть две шпонки, обеспечивающие принудительный привод для держателя фрезы или оправки.
  • Стяжной болт и контргайка фиксируют держатель и оправку в шпинделе.
7. Над рычагом / нависающим рычагом

Overarm — это горизонтальная балка, расположенная на верхней грани колонны. Это может быть одиночная отливка и скользит по направляющим типа «ласточкин хвост», который находится на верхней поверхности колонны.

8.Опора для беседки

Опора беседки отлита с подшипником, поддерживающим внешний конец беседки. Это также помогает выровнять внешний конец оправки со шпинделем.

  • Опора оправки предотвращает подпружинивание внешнего конца оправки при резании.
  • Как правило, на фрезерных станках используются оправки двух типов. Первый имеет отверстие для подшипника небольшого диаметра с максимальным диаметром 1 дюйм. Второй имеет отверстие под подшипник большого диаметра до 23/4 дюйма.
9. Барабан

Ползун представляет собой выступающую консоль вертикального фрезерного станка. Один конец плунжера устанавливается наверху колонны, а фрезерная головка прикрепляется к другому.

Читайте также: Станки с ЧПУ и работа

Типы фрезерных станков
  1. Горизонтально и вертикально
  2. Колено
  3. Барабан
  4. Производство или Кровать типа
  5. Рубанок

Фрезерные станки в основном делятся на горизонтально-фрезерные и вертикально-фрезерные.Существуют также другие типы, помимо основных, такие как коленные, ползуновые, производственные или станиновые и строгальные фрезерные станки.

Большинство типов фрезерных станков имеют электродвигатель с автономным приводом, системы охлаждения, механическую подачу стола и регулируемые скорости шпинделя.

1. Горизонтально-фрезерный станок

У горизонтально-фрезерного станка ось вращения шпинделя расположена горизонтально к столу. Его называют горизонтальным фрезерным станком, так как он имеет горизонтальную ось шпинделя.

2. Вертикальный фрезерный станок

У вертикального фрезерного станка ось шпинделя перпендикулярна столу.

3. Фрезерный станок коленного типа

Станок с коленным выступом посередине называется коленным фрезерным станком. В фрезерном станке коленного типа имеется вертикально регулируемый рабочий стол, опирающийся на седло, поддерживаемое коленом.

4. Плунжерный фрезерный станок

Фрезерный станок с плунжером в верхней части колонны называется плунжерным фрезерным станком.Обычно используется в вертикальном фрезерном станке. Его можно перемещать по колонне в поперечном направлении. Например, при работе со стороны колена.

Различные операции на фрезерных станках

Существуют различные операции фрезерного станка, используемые для разных видов работ.

1. Торцевое фрезерование

Таким образом получается плоская поверхность на торце заготовки. Торцевое фрезерование выполняется на поверхности заготовки, расположенной перпендикулярно оси фрезы.Эта операция выполняется торцевой фрезой, установленной на оправке цапфы.

2. Боковое фрезерование

В этом процессе плоские вертикальные поверхности производятся сбоку от заготовки. Этот процесс выполняется боковой фрезой.

3. Плоское фрезерование

При фрезеровании плоских поверхностей ось фрезы должна быть параллельна фрезеруемой поверхности. Это также известно как фрезерование поверхности или фрезерование слябов. Плоская фреза используется для плоского фрезерования.

4. Портальное фрезерование

В этом процессе двухсторонняя фреза используется для обработки двух противоположных сторон заготовки.

5. Угловое фрезерование

Используется для фрезерования плоских поверхностей, которые не параллельны и не перпендикулярны оси фрезы. Это также известно как угловое фрезерование. Для выполнения этой операции используется одноугловая фреза.

6. Фрезерный станок

В этом процессе обработки две или более фрезы используются вместе для одновременного выполнения различных фрезерных операций.Фрезы устанавливаются на оправку в группе фрезерования.

7. Фрезерование формы

Эта операция используется для обработки специального контура, состоящего из кривых, прямых линий или полностью из кривых за один проход. При этой операции используются фрезы для выпуклых, вогнутых и угловых закруглений.

8. Профильное фрезерование

Используется для вырезания профиля на заготовке.

9. Концевое фрезерование

Этот процесс используется для создания плоской поверхности, которая может быть горизонтальной, вертикальной и располагаться под любым углом, принимая рабочий стол в качестве ориентира.При этом используются концевые фрезы.

10. Пилорама

Пильное фрезерование используется для получения узких канавок или пазов на заготовке.

  • Эта операция также используется для разделения заготовки на две равные или неравные части.
  • Для этой операции используется пила-фреза.
  • В этой операции ширина фрезы намного меньше ширины заготовки.
11. Фрезерование шпоночных пазов, канавок и пазов

Эта операция используется для изготовления шпоночных пазов, канавок и пазов на заготовке.

12. Зубофрезерование

Этот процесс фрезерования используется для нарезания шестерен на заготовке. В этой операции используются эвольвентные зубчатые фрезы.

13. Винтовое фрезерование

Он используется для изготовления объектов, имеющих винтовую конструкцию, таких как косозубые шестерни, витые сверла и т. Д., И выполняется на периферии цилиндрической заготовки.

14. Фрезерование кулачков

Эта операция фрезерования используется для изготовления кулачков. Эти кулачки используются для открытия и закрытия клапанов в двигателях внутреннего сгорания.

15. Фрезерование резьбы

Эта операция используется для нарезания резьбы на цилиндрической заготовке.

Это информация о фрезерном станке, его частях, типах и операциях.

🔔 Надеемся, эта информация вам поможет. Для получения дополнительной информации нажмите кнопку уведомления и получайте регулярные обновления от Unbox Factory .

Теперь, если вы найдете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.

Если вам понравился этот пост, дайте нам знать в комментариях ниже, если вы хотите добавить дополнительную информацию по этой теме, прокомментируйте информацию. Рассмотрим информацию, если она актуальна.

Спасибо за внимание.

различных типов фрезерных станков

Фрезерные станки позволяют снимать металлические детали с помощью вращающейся фрезы. Вращение фрезы происходит с высокой скоростью, что помогает ей эффективно прорезать металл. Кроме того, у этих фрез есть режущие кромки, которые играют жизненно важную роль при резке материалов.

Фрезерные станки могут одновременно удерживать более одной фрезы. Это самая важная машина, которую вы можете найти в мастерской. Вы можете выполнять операции с высокой точностью. Он имеет высокую скорость съема металла по сравнению с другими аналогичными станками, такими как фрезерные, строгальные и токарные станки.

Эти машины славятся лучшей обработкой поверхности и превосходной точностью, что позволяет им необходимость для производственной работы. Фрезерные станки доступны во многих типы. Некоторые из основных типов фрезерных станков:

Колено и тип столбца

Самый распространенный вид фрезерных станков называется коленно-колонным.В этой машине вы найдете вертикальную стойку, прикрепленную к станине, которая состоит из всех зубчатых передач и помогает вращать колено и седло. Колено в фрезерном станке коленного типа отвечает за обеспечение вертикального или подъемно-опускного движения заготовке, которая находится в основании станка. В верхней части колена вы найдете прикрепленное седло. Седло может двигаться в поперечном направлении.

1. Горизонтальный или простой фрезерный станок

Плоские фрезерные станки прочнее, чем ручные фрезы.Плоские фрезерные станки с горизонтальным шпинделем: также называемые горизонтально-фрезерными станками. Вы можете кормить стол вертикально, поперечные или горизонтальные направления. В фид входят:

  • Вертикаль — регулирует стол по вертикали.
  • Крест — ходы стол параллельно шпинделю.
  • продольный — вращает стол

2. Вертикально Фрезерный станок

Положение шпинделя по вертикали фрезерный станок располагается перпендикулярно или вертикально к столу.Вы можете использовать это станок для обработки пазов, пазов и плоских поверхностей. Головка шпинделя закреплен на вертикальной колонне, которая вращается под углом. Фреза есть закреплен на шпинделе для работы с угловыми поверхностями. При вертикальном фрезеровании станки, вы можете регулировать шпиндель вверх и вниз.

3. Универсальный Фрезерный станок

Универсальные фрезерные станки могут адаптироваться для выполнения широкий спектр операций. Стол может поворачиваться на любой угол до 45 градусов с обеих сторон от нормального положения.Как стол горизонтальный фрезерный станок может двигаться в трех направлениях, он также может похвастаться четвертым движение. Этот станок также может выполнять винтовые фрезерные операции. Вы можете также используйте дополнительное навесное оборудование для увеличения грузоподъемности машины. Некоторые специальные вложения включают:

  • Прорезание навесное оборудование
  • Поворотный навесное оборудование
  • Вертикальное фрезерная насадка
  • Индексная головка или делительной головкой

Можно изготовить фрезу, развертку, крутилку дрель, спираль, скос, прямозуб и многое другое на этом станке.Вы можете выполнить все операции, которые формовочный станок выполняет с универсальным фрезерным станком.

Фиксированный Кровать типа или производственного типа

Фиксированная кровать, как следует из названия, является типом фрезерного станка, к которому прикреплена жесткая станина. Ты не можешь установите седло и колено этого фрезерного станка. Имеет подвижный шпиндель с головным креплением к шпинделю станка. Станок может выполнять резку операции перемещением в горизонтальном и вертикальном направлениях.

1. Симплекс Фрезерный станок

Шпиндель или шпиндельная головка могут перемещаться внутрь только в одном направлении. Чаще всего он может двигаться в вертикальном направлении.

2. Дуплекс Фрезерный станок

Шпиндель может двигаться как в горизонтальном, так и в горизонтальном направлении. вертикальные направления.

3. Триплекс Фрезерный станок

Шпиндель может двигаться во всех трех направлениях, т.е. X, Y и Z оси.

Рубанок Тип Фрезерный станок

Эти станки еще называют «плоскими фрезеровщиками».” Фрезерный станок строгального типа выполняет тяжелые задачи и имеет большой размер. Этот станок содержит шпиндельные головки, регулируемые в поперечном и вертикальном направлениях. направления.

Станок строгального типа относится к строгальным и похож на планировочную машину. Поперечные рельсы этих машин могут опускать и поднимите резаки. Их седла и головы поддерживаются и поддерживаются жесткими стойками.

Существенное различие между фрезерным станком и рубанок — это движение стола.В строгальном станке скорость резания увеличивается за счет движения стола, тогда как в плоско-фрезерном станке стол перемещается дать корм.

Специальный Тип

Это необычные фрезерные станки и специальные задачи, которые не выполняются на других фрезерных станках. Машины специального типа состоят из шпинделя для вращения фрезы и имеют приспособление для перемещения заготовку или инструмент в разные стороны. Вот некоторые из особых тип фрезерных станков распространенных:

1.Роторный Настольно-фрезерный станок

Фрезерный станок с поворотным столом состоит из круглый стол, вращающийся по вертикальной оси. Вам нужно установить несколько фрез на разной высоте. Станок работает с одной фрезой для черновой обработки заготовку, а остальными фрезами финишную поверхность. Оператор может непрерывно загружать и выгружать заготовки во время работы станка, и это самое значительное преимущество фрезерного станка с поворотным столом.

2.Tracer Управляемый фрезерный станок

Эта машина идеально подходит для отслеживания элементы и воспроизводящие штампы сложной и неправильной формы. Стилус подает питание на масляную релейную систему, управляя первичной гидравлической системой стол. Такой тип устройства называется сервомеханизмом и является сложным.

3. ЧПУ Фрезерный станок

Самый универсальный фрезерный станок — ЧПУ машина, и вы должны контролировать ее операции с помощью компьютера. В этом станок, шпиндель может перемещаться во всех трех направлениях, а стол вращается 360 градусов.Характеристики этих станков аналогичны фрезерным станкам станичного типа. машин, поэтому мы можем рассматривать первые как модернизированные версии кровати. Движения управляются гидравлически по командам через компьютер. Ты просто загрузите эскиз заготовки в свой компьютер, и он автоматически прорезает заготовку через фрезы на основе этого эскиза.

4. Барабан Фрезерный станок

Барабанный фрезерный станок похож на роторный стол. Единственная разница в том, что у этого станка есть стол, на который опирается заготовка. и называется барабаном, который может вращаться только горизонтально.Чтобы удалить металл, нужно разместить заготовку на барабане. Эти фрезы имеют три или четыре шпинделя. головы. После одного полного оборота нужно снять готовые детали и зажать новый на него.

Заключение

Теперь вы знаете основные типы фрезерных станков. которые вы найдете почти в каждом секторе промышленности для резки материалов и формируя их. Следующим шагом будет выбор машиностроительной компании, которая вас прислушает. понимает ваши требования и предлагает вам лучшее решение форма машины, которая служит годами и требует минимального обслуживания.если ты ищем надежного партнера для всех ваших механических потребностей, WMW Техника определенно может помочь.

Детали фрезерных станков и их функции

До сих пор фрезерный станок был нашей основной темой обсуждения на этом сайте. Это было объяснено как процесс обработки с использованием роторной фрезы для удаления материала путем продвижения фрезы в заготовку. Инженерная мастерская не обходится без этого станка из-за его пригодности для некоторых операций, таких как Т-образный паз, гладкий, торцевой, боковой и т. Д.фрезерная операция.

Сегодня мы рассмотрим различные компоненты фрезерного станка и их функции

Прочтите: все, что вам нужно знать о фрезерном станке

Детали фрезерных станков

Ниже указаны детали фрезерного станка:

База:

Эта деталь фрезерного станка является основой фрезы, которая несет вес машины и перемещает ее на землю. Все компоненты смонтированы на основании.Основание изготовлено из чугуна из-за его высокой прочности на сжатие.

Столбец:

Колонна вертикально установлена ​​на основании, поскольку она поддерживает колено, стол и т. Д., Она также служит корпусом для всех других приводных элементов. Эта колонна представляет собой полый элемент, который содержит ведущие шестерни, а иногда и двигатель для шпинделя, шпинделя и стола.

Колено:

Колено — это чугун, который поддерживает седло и стол, поскольку в нем заключен весь зубчатый механизм.Крепится к колонне по типу «ласточкин хвост». Колено регулируется с помощью винта вертикального позиционирования (подъемного винта). Этот винт помогает регулировать колено вверх и вниз, поднимая или опуская рычаг с помощью механической подачи или вручную.

Седло:

Эта часть тренажера находится между столом и коленом и служит промежуточной частью между ними. Он перемещается поперек грани колонны, что обеспечивает движение заготовки в горизонтальном направлении.Он также сделан из чугуна.

Прочтите: все, что вам нужно знать о сверлильном станке

Стол:

Стол расположен над коленом, чтобы удерживать заготовку во время процесса. он сделан из чугуна и имеет на нем Т-образный паз. Это обеспечивает вертикальное движение, перемещая колено вверх и вниз, и обеспечивает горизонтальное движение за счет винта подачи, предусмотренного в седле.

см. Мою рекомендацию

Выносной рычаг:

Деталь фрезерного станка используется для крепления оправки.Он может состоять из одного или двух цилиндрических стержней, которые скользят через отверстия в колонне. Он также сделан из чугуна.

Шпиндель:

Шпиндель — это часть станка, которая удерживает инструмент на месте, этот шпиндель обеспечивает вращательное движение и привод для оправок, фрез и приспособлений, используемых на станке.

Беседка:

Вал служит удлинителем шпинделя горизонтально-фрезерного станка. При необходимости он устанавливается на шпиндель.Вал держит инструмент и перемещает его в правильном направлении.

Опоры беседки: Фрезерный станок

обычно имеет два типа опорных оправок: первый имеет отверстие для подшипника малого диаметра, максимальный диаметр 1 дюйм, а второй — отверстие для подшипника большого диаметра, примерно 23/4 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован.
