Горбыльные станки

Горбыльный станок - предназначен для получения обрезных досок за один проход из горбыля (горбыльной доски).

Станок устанавливается как отдельное оборудование или в составе производственной линии совместно с брусующим и многопильным станком.

Особенности горбыльно-перерабатывающих станков серии "ГП500":

  • Горбыльные станки являются станками проходного типа, и отличаются между собой возможностью быстрого регулирования пил по ширине, количеством устанавливаемых дисковых пил и приводных вальцов (рябух).
  • Горбыльно-перерабатывающие станки с раздвижными пилами не требуют сортировки горбыля. На кромочном узле размер по ширине регулируется с помощью винта, одна пила остается неподвижной, а вторая передвигается вместе с разделительной линейкой. Толщина получаемой доски на делительном узле регулируется с помощью подъема/опускания заднего электродвигателя и комплекта проставочных шайб устанавливаемых между пил.
  • Скорость подачи заготовки на станке составляет 6 м\мин, но в зависимости от мощности устанавливаемых электродвигателей, может быть увеличина до 30 м\мин.

Особенности горбыльно-ребровых станков серии "ГР":

  • Горбыльные станки ГР-500 и ГР-630 используются в качестве делительного станка и станка второго ряда для распиловки трехкантного бруса в обрезную доску.
  • На горбыльно-ребровые станки устанавливается одна или две пилы. Толщина получаемой доски регулируется с помощью винта и шайб устанавливаемых между пил.

Простая и надежная конструкция горбыльных станков ГП500-1, ГП500-4, ГП500-2, ГП500-3, ГП500-3-3, ГП500-3-4, ГП500-3-5, ГР-500, ГР-630, СГПТ-500 позволяет работать на них долгое время при неизменно высоком качестве получаемой продукции.

Горбыльные станки имеются в наличии или срок изготовление заказа - до 7 рабочих дней.

Возможна модификация горбыльного станка под заказчика. Оговаривается индивидуально.

stanwood.ru

Станок горбыльно-перерабатывающий четырехпильный с раздвижными пилами ГП500-3-5 (с пятью рябухами)

Станок горбыльно-перерабатывающий четырехпильный с раздвижными пилами ГП500-3-5 (с пятой рябухой) предназначен для получения обрезной доски из горбыля, остающегося после первичной обработки древесины. Если ранее переработка горбыльной доски была невыгодна и трудоемка, то с горбыльным станком увеличивается выход готовой продукции (получаем качественную обрезную доску).

Получение обрезного материала за один проход из горбыля.

Данный станок имеется в наличии или срок изготовление заказа - до 3 рабочих дней.

Возможна модификация станка под размеры заказчика. Оговаривается индивидуально.

Технические характеристики
ПараметрыЗначение
Размеры обрабатываемого материала:

ширина, мм

высота,мм

длина, мм

до 500

до 280

не ограничена

Размеры выходного пиломатериала (доска обрезная)

толщина, мм

ширина,мм

от 10 до 80

от 80 до 200*

Длина обрабатываемого пиломатериала, мм, не менее1500
Скорость резания, м/с, не менее75
Номинальная скорость подачи, м/мин6
Диаметр пил, мм,500 (630*)
Номинальная скорость подачи, м/мин6
Количество пил, шт., не более4
Диаметр вала, мм50, 60
Номинальное расстояние от пола до рабочей поверхности стола, мм800
Норма обслуживания, чел1
Габаритные размеры, не более;

длина, мм

ширина, мм

высота, мм

Масса станка750
Редуктор червячный, шт2х1ч-63а-63-52-21цц-у3
Характеристика электрооборудования
Род тока питающей сетипеременный трехфазный
Номинальная частота , Гц

50

Номинальное напряжение сети, В380
Электродвигатели

2 шт. x 7.5 кВт

1 шт. x 15 кВт

2 шт. x 0.55 кВт

Суммарная мощность электродвигателей, кВт31,1

* - Оговаривается отдельно.

stanwood.ru

Горбыльно-обрезной станок


>

            Горбыльно-обрезной станок предназначен для переработки отходов лесопиления, остающихся после брусования круглого леса. С помощью станка горбыль распиливается на обрезной пиломатериал за один проход.

Отличительные особенности станка:

Технические характеристики:

Параметры Значение стандартное
исполнение
  Значение по инд. заказу
  (доп. опция *

Размеры получаемого материала на выходе:

ширина, ммдо 150более 150*
толщина, ммдо 50свыше 50*
длина минимальная, мм20002000
длина максимальная, ммне ограниченане ограничена
Диаметр вертикальных пил, мм500560 и более*
Количество вертикольных пил, шт.
(пилы в комплектацию станка не входят)
22
Макс. растояние между верт. пилами, мм150более 150*
Диаметр горизонтальных пил, мм500более 500*
Количество горизонтальных пил, шт.
(пилы в комплектацию станка не входят)
12*
Диаметр пильных валов, мм5050
Регулировка растояния между вертикальными
пилами
проставкамиот рукоятки*
Электродвигатель вертикальных пил,
шт./кВт
1 / 112 / 5,5 (или 2 / 7,5)*
Электродвигатель горизонтальной пилы,
шт./кВт
1 / 111 / более 11*
Частота вращения пильных дисков, об./мин.30003000
Скорость подачи материала, м/мин.6 : 9бесступенчатая*
Габариты: длина х ширина х высота, м3 х 0,85 х 1,53 х 0,85 х 1,5

  • Видео Горбыльно-обрезной станок в работе:


 Так же предлагаем Вашему вниманию Горбыльно-обрезной станок в другом испорнении.

  • Видео станка в работе:

stanok45.ru

Горбыльно-перерабатывающий станок ГРАД-4 Алтай-3 (Россия)

Cтанок предназначен для получения обрезной доски из горбыля. Станок также может применяться в качестве кромкообрезного двухпильного станка.

Регулирование ширины обрезки кромок от 80 до 150 мм вручную винтовой передачей и регулирование толщины доски от 16 до 40 мм, проставками.

На станке две скорости подачи, которые легко меняются в зависимости от выпиливаемого материала.

Имеется возможность установки двух пильных дисков на шпиндель, который распускает горбыль на доски в горизонтальной плоскости.

- горбыль подается  двумя подающими механизмами
- прижим горбыля осуществляется подручным грузом (кирпичи) и надёжно удерживает горбыль в зоне обрезки кромок;
- на выходе из станка получается обрезная доска

В стандартную комплектацию входит только станок ГРАД-4, без пил.


Производитель: Алтай-3

Родина бренда: Россия

Технические характеристики станка горбыльно-перерабатывающего четырехпильного ГРАД-4
Максимальный диаметр диска

500 (мм)

Количество пил

4 (шт.)

Минимальная длина горбыля

2100 (мм)

Максимальная ширина горбыля

420 (мм)

Максимальная толщина горбыля

125 (мм)

Ширина доски на выходе

80-150 (мм)

Толщина доски на выходе

16-40 (мм)

Мощность двигателей пильных дисков

30 (кВт)

Число оборотов холостого хода

2880 (об/мин)

Количество скоростей

2.0 (шт.)

Подача заготовки

Автоматическая

Скорость подачи

5; 8 (м/мин)

Переключение скорости подачи

ступенчатое

Мощность двигателя подачи

1.1 (кВт)

Количество двигателей

4 (шт.)

Вес

600.0 (кг)

Длина

2950 (мм)

Ширина

1600 (мм)

Высота

1600 (мм

Напряжение

380 (В)

Отзывы о Горбыльно-перерабатывающем станке ГРАД-4


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Станок горбыльно-перерабатывающий трехпильный ГП500-1

Станок горбыльный предназначен для переработки горбыля и получения обрезной доски.

Растояние между пилами меняется с помощью наборных шайб(разлучек).

Станок горбыльно-перерабатывающий трехпильный ГП500-1 предназначен для получения обрезной доски из горбыля, остающегося после первичной обработки древесины. Если ранее переработка горбыльной доски была невыгодна и трудоемка, то с горбыльным станком увеличивается выход готовой продукции (получаем качественную обрезную доску).

Важно и то, что в результате работы горбыльного станка освобождается территория лесопильного предприятия от производственных отходов. Также несомненным плюсом является и то, что работа горбыльного станка автоматизирована. Горизонтальное деление и обрезание кромок горбыльной доски происходит автоматически без участия обслуживающего персонала за один рабочий цикл.

Получение обрезного материала за один проход из горбыля.

Данный станок имеется в наличии или срок изготовление заказа - до 3 рабочих дней.

Возможна модификация станка под размеры заказчика. Оговаривается индивидуально.

Технические характеристики
ПараметрыЗначение
Ширина обрабатываемого материала

наибольшая, мм

наименьшая, мм

Высота обрабатываемого материала, мм

наибольшая, мм

наименьшая, мм

Длина обрабатываемого материала, мм, не менее1800
Скорость резания, м/с, не менее75
Номинальная скорость подачи, м/мин6, 9 ,12
Количество пил, шт., не более3
Расстояние между крайними пилами, мм, не более80-300
Диаметр пил, мм, наибольшее500
Номинальный диаметр посадочной шейки под инструмент50, 60
Номинальное расстояние от пола до рабочей поверхности стола, мм800
Номинальное расстояние от пола до рабочей поверхности стола, мм800
Норма обслуживания, чел2

Габаритные размеры, не более

длинна, мм

ширина, мм

высота, мм

Масса станка, кг, не более640
Характеристика электрооборудования
Род тока питающей сетипеременный трехфазный
Номинальное напряжение сети, В380
Количество двигателей, шт.3

Электродивагатель главного привода (пильного вала)

номинальная мощность, кВт

номинальная частота вращения, об/мин

Электродивагатель привода подачи (подающий вальцов)

номинальная мощность, кВт

номинальная частота вращения, об/мин

Суммарная мощность электродвигателей, кВт26,55

stanwood.ru

как делают деньги в России

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Переработка горбыля является прероготивой небольших частных организаций, в которой на данном процессе задействовано не более трех человек. Крупные лесопильные предприятия не занимаются такой работой в связи с небольшими доходами, на их взгляд 50 тысяч в месяц это не те деньги :-)... Сегодня мы рассмотрим как осуществляется переработка горбыля в России и зарабатываются на этом деньги.

Введение в курс дела! Что образуется после распиловки бревна

На любом лесопильном производство после распиловки бревна как правило образуются следующие позиции:

  • Пиломатериал высококачественный.
  • Пиломатериал низкокачественных сортов.
  • Горбыль деловой.
  • Горбыль дровяной.
  • Опилки.
  • Щепа технологическая, получается только в случаях наличия дополнительного оборудования.

Пиломатериалы идут в реализацию, щепа и опилки на отопление или в переработку для получения продукции. К счастью объемы щепы и опилок бывают столь огромны что их не получится утаить от экологов или просто складировать до лучших времен, ведь это очень опасно (щепа и опилки самовоспламеняемы).

А вот горбыль зачастую может складироваться и лежать годами, он не самовоспламеняем, его образуется совсем небольшие объемы и поэтому так и получается — горбыль лежит «мертвым» грузом. В среднем от лесопильной линии образуется порядка 2 — 4 % горбыля, в зависимости от технологии пиления.

Часть информации взята из моей новой книги «Организация лесопиления на современном предприятии». В книге дана очень мощная информация про лесопиление на современном предприятии и наработана личным опытом. Более подробно о ней в разделе «Мои книги».

Онлайн калькулятор получения горбыля из кругляка:

Виды и классификация горбыля

Стандартная классификация по качеству:

  • Деловой горбыль.
  • Дровяной горбыль.

Для переработчика важное значение также имеют следующие параметры горбыля:

  1. Центральный или боковой горбыль. Боковой обладает обзолом, центральный имеет такие дефекты как гниль, большое количество червоточин и синевы.
  2. Старая или свежая древесина. Естественно продукт из свежей древесины более предпочтителен.
  3. Ценятся более толстые, широкие и длинные размеры, так как именно из них предпочтительнее выбрать что то для переработки.

Упаковка и хранение горбыля

Одним из эффективных способов «избавления» от горбыля является его продажа. Продажа может осуществляться как для отопления (дровяной горбыль), так и для строительных работ или изготовления из него изделий. Этот способ имеет один большой плюс — с ним не нужно будет дальше возиться! Чтобы эффективно хранить и продавать горбыль, необходима его красивая упаковка. Чем аккуратней и красивее товарный вид горбыля — тем более эффективна будет продажа. Именно поэтому упаковка и хранение играют в данном случае очень важную роль.

Правильная упаковка и хранение отходов деревообработки.


Хранение не увязанного горбыля приводит к повышенному загрязнению территории, повышенной травмоопасности и к не товарному виду продукции.

Как делают деньги из горбыля — пара секретов!

Следует учитывать возможности оборудования и исходя из ситуации в целом специалисты принимают решение по дальнейшей судьбе горбыля полученного после распиловки бревна.

Как было ранее уже сказано, крупные игроки не работают с горбылем и их способ заработка на горбыле сводится к тому, чтобы его просто продать подороже. А вот частные мелкие организации с охотой берутся за его переработку, ведь сырье получается практически дармовое. Именно мелкие организации получают следующую продукцию и зарабатывают на этом не плохие деньги:

Переработка делового горбыля

  • Переработка делового горбыля в продукцию. Чем в более востребованную и дорогую продукцию перерабатывают горбыль — тем профессиональней коллектив! К такой продукции можно отнести:
    • Изготовление деревянных поддонов. Для собственного применения и на продажу. В зависимости от требований к поддонам, древесина может использоваться с незначительным наличием гнили, червоточин, ядра и т.д...

Деревянный поддон...

    • Производство мелких изделий для мебели. Для таких целей горбыль не должен иметь большое количество гнили.

Изготавливая такую продукцию, одна знакомая небольшая фирма добилась успеха и процветания. Изготавливали для обеспеченных людей на заказ.

  • Получение из делового горбыля цельных и сращенных изделий небольших размеров, к примеру плинтус, штапик, уголок.

  • Использования делового горбыля для обрешетки, черновых строительных работ.

Переработка дровяного горбыля

  1. Переработка дровяного горбыля в технологическую щепу. Стоит учитывать, что наиболее простой и удобной технологией будет считаться та технология, которая встроена непосредственно в линию лесопиления и в процессе получения горбыля сразу его перерабатывает в горбыль. Это позволит сэкономить на дополнительных производственных площадях под обрезки, транспортировку этих обрезков и возможно даже на персонале.
  2. Получение дров.

Самое распространенное оборудование которое пригодится для переработки горбыля

  • Круглопильный станок — циркулярка. Служит для вырезки качественной древесины из горбыля по ширине.
  • Торцовка. Вырезка качественной древесины по длине. Роль циркулярки и торцовки может выполнять один станок — фото ниже.



  • Многопильный станок — позволяе крупные горбылины разделять на более мелкие кусковые отходы, из которых затем выбирают здоровую древесину для переработки. Хорошая статья про многопильные станки на этой странице.

Одновальный многопил не имеет такой деффект при распиле как строчка.


Многопильный станок с двумя валами. Преимуществом является большая скорость резания и меньшая толщина тела пилы...

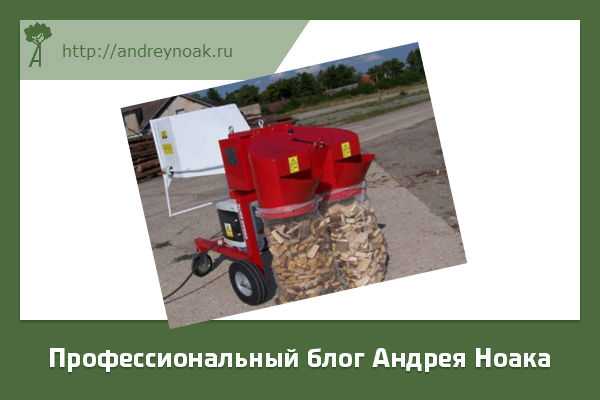

  • Станок для получения дров.

Видео в тему, работа линии по переработке горбыля

Удачи и до новых встреч, с вами был Андрей Ноак!

andreynoak.ru

Станок горбыльно-ребровой ГР-630

Общие сведения об горбыльном станке

Станок горбыльно-перерабатывающий предназначен для получения обрезной доски из горбыля, остающегося после первичной обработки дерева. Если прежде переработка горбыльной доски была невыгодна и трудоемка, то со станком увеличивается выход готовой продукции (получаем качественную обрезную доску).

Кроме того, работа горбыльного станка избавляет территорию от производственных отходов. Также несомненный плюс в том, что работа горбыльного станка автоматизирована. Горизонтальное деление и обрезание кромок горбыльной доски происходит автоматически без участия обслуживающего персонала за один рабочий цикл!

Данный станок имеется в наличии или срок изготовление заказа - до 3 рабочих дней.

Возможна модификация станка под размеры заказчика. Оговаривается индивидуально.

Кроме этого, станок оснащен механизмом для переработки обрезков, получаемых в процессе раскроя горбыля.

Благодаря конструкции подающего механизма копирующего типа, горбыль надежно удерживается в зоне обрезки кромок и обеспечивается одинаковое давление прижима доски, независимо от толщины заготовки. В состав подающего механизма входит редуктор 1463А-ЦЦ-1-52.

Наличие текстолитовой пластины снижает коэффициент трения заготовки о стол.

В комплектацию станка входит расклинивающий нож, обеспечивающий высокую точность резания, предохраняющий пилы от зажима и выброса заготовки в обратном направлении из станка.

При помощи упорно-роликовой линейки со скребками производится снятие опилок, которые отводятся в эксгаустерную установку.

Станок оснащен подшипниками закрытого типа.

Имеется удобный пульт управления.

Приобретая горбыльно-ребровой станок, Вы повышаете рентабельность своего деревообрабатывающего производства за счет увеличения полезного выхода пиломатериалов и снижения отходов на лесопильном предприятии.

Технические характеристики
ПараметрыЗначения
Размеры обрабатываемого материала:

-ширина горбыля, мм

-высота, мм

-длина заготовки, мм

630

210

неограничена

Количество электродвигателей2
Диаметр вала, мм50
Диаметр дисковой пилы, мм500
Скорость подачи, м/мин9, 12, 14
Редуктор червячный1463А-ЦЦ-1-52
Частота вращения пильного диска, об/мин3000
Масса, кг580
Габаритные размеры:

-длина, мм

-ширина, мм

-высота, мм

stanwood.ru
