Описание конструкции
-
Вертикально-фрезерный станок мод. 6820Ф1 является универсальным станком и подходит для решения большинства задач, связанных с обработкой малогабаритных деталей из стали, чугуна, алюминия.
-
Высокая жесткость станка, наличие поворотной головы и большой крутящий момент расширяют технологические возможности станка, позволяя более гибко подходить к выполнению задач.
-
Вертикально-фрезерный станок c поворотной головой предназначен для выполнения всех видов фрезерных работ на деталях из черных и цветных металлов в условиях единичного, мелкосерийного, серийного производства.
-
Жесткие цельнолитые корпусные детали станка: станина, колонна и каретка стола выполнены из высококачественного чугуна и гарантируют длительную работоспособность и стабильность геометрической точности оборудования.
-
Коробка подач позволяет управлять тремя осями станка, используя только один двигатель.
-
Станок оснащен противовесом для уменьшения нагрузки на ШВП вертикальных подач.
-
Устройство индикации упрощает работу на станке.
Технические характеристики
|
ПАРАМЕТРЫ ШПИНДЕЛЯ |
||
|
Максимальная скорость вращения шпинделя |
1800 | об/мин |
|
Максимальный крутящий момент |
1814 | Нм |
|
Число скоростей |
12 | |
|
Мощность главного двигателя |
7,6 (11)* | кВт |
|
ПАРАМЕТРЫ ПОВОРОТНОЙ ГОЛОВЫ |
||
|
Конус шпинделя |
ISO50 |
|
|
Зажим инструмента |
Гидравлический |
|
|
Диапазон угла поворота головы относительно суппорта |
+90 … -90 |
град |
|
Диапазон угла поворота полукорпуса головы |
0 … +180 |
град |
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШВП |
||
|
Диаметр винта для осей X, Y, Z |
40 | мм |
|
Шаг винта для осей X, Y, Z |
10 | мм |
|
ПЕРЕМЕЩЕНИЯ ПО ОСЯМ |
||
|
Перемещение по оси X (Поперечное перемещение стола) |
1400 | мм |
|
Перемещение по оси Y (Продольное перемещение стола) |
600 | мм |
|
Перемещение по оси Z (Вертикальное перемещение шпинделя) |
650 | мм |
|
СКОРОСТИ ПОДАЧ ПО ОСЯМ |
|
|
|
Рабочая подача по осям X, Y (Поперечное перемещение стола) |
2000 | мм/мин |
|
Рабочая подача по оси Z (Продольное перемещение стола) |
1000 | мм/мин |
|
Ускоренная подача по осям X, Y (Поперечное перемещение стола) |
5000 | мм/мин |
|
Ускоренная подача по оси Z (Продольное перемещение стола) |
2500 | мм/мин |
| ПАРАМЕТРЫ ДВИГАТЕЛЯ ПОДАЧ | ||
|
Мощность двигателя |
4,2 | кВт |
|
Тип двигателя |
Серводвигатель |
|
|
ПАРАМЕТРЫ СТОЛА |
||
| Длина | 2000 |
мм |
|
Ширина |
530 |
мм |
|
Максимально допустимая нагрузка на стол |
2000 | кг |
| ПАРАМЕТРЫ ОТОБРАЖЕНИЯ УЦИ | ||
| Дискретность отображения по осям | 0,01 | мм |
| Минимальная дистанция перемещения оси | 0,01 | мм |
| ГАБАРИТЫ И МАССА | ||
| Длина | 4660 | мм |
| Ширина | 2600 | мм |
| Высота | 2700 | мм |
| Масса | 7000 | кг |
*опционально
Комплектация станка
Стандартная комплектация:
- Устройство цифровой индикации с датчиками линейных перемещений для осей X, Y, Z
- Мощность главного шпинделя 7,6 кВт
- Ручная поворотная фрезерная голова
- Электронный штурвал
- Частотно-регулируемый привод подач
- ШВП по осям X, Y, Z
- Автоподача по осям X и Y
- Автоматический зажим/разжим инструмента
- Подвесной пульт управления
- Лампа освещения рабочей зоны
- Телескопическая защита направляющих
Опции:
-
Режим «Автоцикл»
-
Горизонтальный держатель шпинделя (серьга)
-
Защита от разбрызгивания СОЖ (устанавливается на стол)
-
Увеличение мощности главного двигателя до 11кВт
Универсальный фрезерный станок FU321M
Станок FU321M – разработка болгарской компании “Arsenal”, известной своей широкой номенклатурой фрезерного оборудования.
Выполняемые операции
Назначение станка FU321M — с помощью различных фрез (дисковых, цилиндрических, торцевых, фасонных, червячных и других) производить все виды фрезерных операций. А именно, обрабатывать вертикальные и горизонтальные, плоские и фасонные поверхности из различных материалов (черных, цветных металлов, их сплавов и другое), а также зубчатые колеса, спирали, пазы, углы, модели штампов и др.
Расширение функциональности
FU321M, по сути, является горизонтальным фрезерным станком, который при необходимости может быть оснащен различными фрезерными головами, а именно: вертикальной, универсальной, делительной и долбежной. Функциональность станка может быть расширена благодаря круглому делительному столу, вращающимся тискам, различным оправкам и многому другому.
| FU321M | ||||
|---|---|---|---|---|
| Параметры | Рабочая поверхность стола, мм | 320х1350 | ||
| Поворот стола влево и вправо, град. | не менее 45 | |||
| Продольный ход стола | При ручной подаче, мм | 1000 | ||
| При механической подаче, мм | 980 | |||
| Поперечный ход стола | При ручной подаче, мм | 360 | ||
| При механической подаче, мм | 340 | |||
| Вертикальный ход стола | При ручной подаче, мм | 460 | ||
| При механической подаче, мм | 440 | |||
| Т-образные пазы (количество х ширина х расстояние между пазами), мм | 5х18х63 | |||
| Диапазон подач (бесступенчато) | Продольные, мм/мин | 10-1000 | ||
| Поперечные, мм/мин | 10-1000 | |||
| Вертикальные, мм/мин | 4-415 | |||
| Быстрый ход | Продольный, мм/мин | 2500 | ||
| Поперечный, мм/мин | 2500 | |||
| Вертикальный, мм/мин | 1040 | |||
| Передний конец шпинделя | ISO 50 | |||
| Количество скоростей шпинделя, шт | 18 | |||
| Диапазон оборотов главного привода | Горизонтальный шпиндель, об/мин | 32-1600 | ||
| Мощность привода горизонтального шпинделя, кВт | 7,5 | |||
| Мощность привода подачи, кВт | 2,2 | |||
| Габаритные размеры (ДхШхВ) | 2680х2110х2000 | |||
Базовая комплектация
- Централизованная система смазки
- Система подачи СОЖ
- Рабочее освещение
- Комплект инструментов
- Инструкция на русском языке
- Упаковка — деревянный поддон

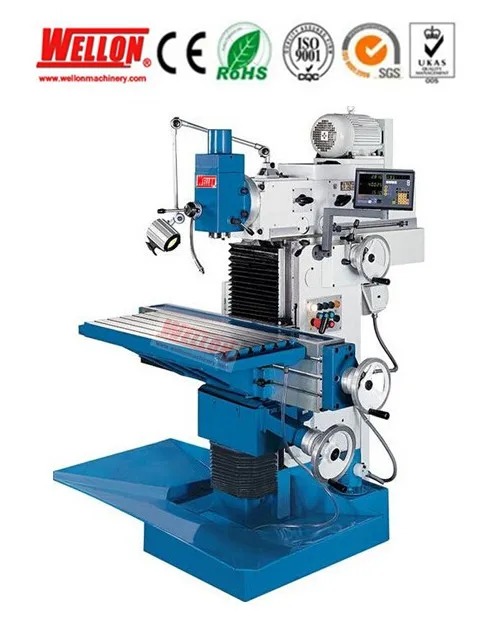

Универсальный фрезерный станок UWF 6
Этот универсальный фрезерный станок является самой большой моделью из серии UWF и отличается жесткой конструкцией, большой рабочей зоной и увеличенным ходом по всем осям.
Разработанный как универсальное решение, он может легко обрабатывать большие заготовки и оснащен такими функциями, как универсальная фрезерная головка, поворотный стол, горизонтальная ось, что значительно расширяет диапазон его применения.
- Универсальная режущая головка, поворотная на 2-х уровнях
- Горизонтальный фрезерный шпиндель с собственным приводом
- Поворотный фрезерный стол
- Сервоподача по всем осям с быстрой подачей
- Расширенное стандартное оборудование
| РАБОЧАЯ ЗОНА | |
|---|---|
| Количество Т-образных пазов | 3 позиции |
| Размеры стола | 63 дюйма x 14 дюймов |
| Грузоподъемность стола (макс.) | 1100 фунтов |
| Т-образный паз (ширина x расстояние) | 0,71 дюйма x 3,15 дюйма |
| ПУТЕШЕСТВИЯ | |
|---|---|
| Перемещение по оси X | 51,2 дюйма |
| Перемещение по оси Y | 12 в |
| Перемещение по оси Z | 16 в |
| ФРЕЗЕРНАЯ ГОЛОВКА | |
|---|---|
| Диапазон скоростей | 12 |
| Диапазон скоростей | 60 об/мин – 1750 об/мин |
| Крепление шпинделя | ИСО 50 |
| Угол поворота | 360° |
| Ход верхней балки | 22 в |
| Расстояние от центра шпинделя до стола | 7 дюймов – 23 дюйма |
| БЫСТРАЯ ПОДАЧА | |
|---|---|
| Ускоренная подача по оси X | 47,24 дюйма/мин |
| Быстрая подача по оси Y | 31,5 дюйма/мин |
| Быстрая подача по оси Z | 23,62 дюйма/мин |
| ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ | |
|---|---|
| Скорость шпинделя (горизонтальная) — ступени | 12 |
| Скорость шпинделя (горизонтальная) | 60 об/мин – 1800 об/мин |
| Крепление шпинделя | ИСО 50 |
| Горизонтальное расстояние от шпинделя до поверхности стола | 1 дюйм – 17 дюймов |
| Расстояние от оси шпинделя до верхней балки | 8 в |
| ПОДАЧА | |
|---|---|
| Скорость подачи по оси X | 1,1811 дюймов/мин – 29,5275 дюймов/мин |
| Скорость подачи по оси Y | 1 дюйм/мин – 20 дюйм/мин |
| Скорость подачи по оси Z | 0,5906 дюймов/мин – 14,7638 дюймов/мин |
| ЕМКОСТЬ ПРИВОДА | |
|---|---|
| Мощность двигателя горизонтального шпинделя | 7,4 л. с. |
| Мощность двигателя вертикального шпинделя | 5,4 л.с. |
| МЕРЫ И ВЕС | |
|---|---|
| Габаритные размеры (длина х ширина х высота)-высота | 100 дюймов x 83 дюйма x 79 дюймов |
| Вес | 6,490 фунтов |
RK International Machine Tools Ltd. Стандартное оборудование включает в себя:
Силовой привод редуктора оси X для продольного перемещения стола для тяжелой резки
Увеличенные закаленные и отшлифованные направляющие по всем трем осям
Силовой подъем к рабочему столу.
Галогенный рабочий фонарь
Тяговая балка
Ось фрезы и втулка фрезы
Поворотный стол на 45 градусов (EUROPA 2UM / 3VHS)
Автоматическая смазка (EUROPA 6VHS) Механическая подача (EUROPA 6VHS)
YHS
900Подъем / опускание стола с электроприводом (EUROPA 6VHS)
Шарико-винтовые пары по осям X и Y (EUROPA 6VHS)
Силовой двигатель оси Y с инвертором (EUROPA 6VHS)
Полностью соответствует последней директиве ЕС по машинному оборудованию (маркировка CE)
Гарантия на детали и работу сроком на один год от RK International Machine Tools.
Дополнительное оборудование:
Powered Drawbar (вертикальная)
Цифровое считывание — 2 и 3 оси
Цифровая шкала для Quill
Table Guard с блокировками
Охлаждающая жидко стол и делительные головки
Оснастка шпинделя
ЕВРОПА 2UM | ЕВРОПА 3VHS | ЕВРОПА 6VHS | |
|---|---|---|---|
Конфигурация машины | Вертикальный и горизонтальный шпиндель 6-ступенчатая скорость | Вертикальный и горизонтальный шпиндель Переменная скорость Вертикальный 6-ступенчатая скорость Горизонтальный | Вертикальный и горизонтальный шпиндель с переменной скоростью Вертикальный 9-ступенчатая скорость Горизонтальный |
Размер таблицы | 240 x 1055 мм | 300 х 1200 мм | 300 х 1500 мм |
Машина перемещается | 580 х 300 х 420 мм | 700 х 300 х 330 мм | 1000 х 380 х 460 мм |
Грузоподъемность стола | 300 кг | 300 кг | 300 кг |
Поворотный стол — левый и правый | 45 градусов | 45 градусов | |
Направляющие стола — ось X | Ласточкин хвост | Ласточкин хвост | Квадрат |
Направляющие стола — ось Y | Ласточкин хвост | Ласточкин хвост | Квадрат |
Направляющие стола — ось Z | Ласточкин хвост | Ласточкин хвост | Квадрат |
Ход пиноли — вертикальная головка | 140 мм | 140 мм | |
Наклон головы — Вертикальная голова | 90 градусов слева и справа | 90 градусов слева и справа | 90 градусов слева и справа |
Двигатель шпинделя — Вертикальное/Горизонтальное | — / 3,0 л. | 5,0 л.с. / 4,0 л.с. | 5,0 л.с. / 5,0 л.с. |
Скорость вращения шпинделя: Низкая/Высокая – Вертикальная/Горизонтальная | — / 90-1225 об/мин | 58-3165 переменный / 90-1470 об/мин | 70–3700 об/мин переменная / 10–1320 об/мин |
Вес машины | 1250 кг | 1380 кг | 2300 кг |
Вертикальный шпиндель | Ступенчатый (6) | Переменная | Переменная |
Горизонтальный шпиндель | Ступенчатый (6) | Ступенчатый (6) | Ступенчатый (9) |
Таблица | Вертлюг — 45 градусов | Поворот — 45 градусов | Фиксированная |
с.Подробнее изображения наших универсальных мельниц
Europa 5U Universal Mill
Europa 8U Universal Mill
Europa 8qm Universal Mill
Europa 8m Universal Mill
Europa 8um Universal
Europa 5U 9U
3 оси Автоматические путешествия
Скорость подачи переменных на XYZ, контролируемых с инвертором
Europa 8U
3 Оси Автоматические путешествия
Скорость подачи на xyz, контролируемые с помощью инвертера
Europa 8000 9000 2
3 Axes Automate Automate Automate Automate Automate Automate Automate Automate Automate Automate Automate Automate
3.
скорости по XYZ, управляемые инвертором EUROPA 8M
3 оси, автоматические перемещения
Переменные скорости подачи по XYZ, управляемые инвертором
EUROPA 8UM
3-осевое автоматическое перемещение
Переменная скорость подачи по осям XYZ, управляемая инвертором
Дополнительное оборудование:
Цифровое считывание
Шаровой винт для оси x / y
10,0 -х с.0003
Комплекты зажимов
Фрезерный шпиндель ISO50
