Фрезы для станка фрезерного


Фрезы для ЧПУ: описание, классификация, заточка

Станок — это довольна сложная система, а фрезы для ЧПУ – практически самая важная его составляющая. Это объясняется тем, что они являются основным режущим инструментом.

Описание инструмента для ЧПУ

Как уже было сказано, фреза – это режущий инструмент, и устанавливается он в шпиндельную головку машины. Весь процесс обработки осуществляется за счет вращения данного элемента, а именно: его кромка касается заготовки, после чего и удаляется часть обрабатываемого материала.

Типы фрез согласно особенностям обработки

Можно рассмотреть такие разновидности инструмента для станков с ЧПУ по форме и конструкции:

  1. Концевая, благодаря ей можно осуществить фрезеровку материала по всем осям. Чаще всего это алмазные фрезы для ЧПУ. Их форма походит на обычное сверло и предусматривает пару режущих кромок.
  2. Торцевая. Инструмент цилиндрической формы, режущие элементы которого находятся на торцах. Его целесообразно использовать для плоской обрабатываемой поверхности, например, для раскроя листовых материалов.
  3. Дисковая. Такой вид предназначен специально для того, чтобы формировать пазы и различного рода углубления. Дисковая фреза мультизадачная: она может совершать несколько операций, их количество зависит от численности и расположения режущих кромок.
  4. Угловая, которая служит для фрезеровки краев поверхности. Она имеет пару режущих кромок, расположенных под разным углом касательно одна другой.
  5. Фасонная. Достаточно специфический инструмент, который используется для того, чтобы формировать поверхности сложных форм. Фасонные фрезы для ЧПУ обладают высокими качественными показателями, поскольку их используют при финишной обработке и рез получается максимально чистым.

Классификация фрез по сфере применения

Также необходимо классифицировать инструмент по областям, в которых он применяется. В основном применение фрез предполагает преследование определенных целей, особенно если приводить в пример промышленные машины.

Давайте рассмотрим следующую разновидность фрез для станков с ЧПУ в зависимости от сферы применения:

  • для черновой обработки. К такому виду фрезерования можно отнести снятие большого слоя материала, формирование начальной формы, резка или раскрой;
  • для высверливания канавок. Данные ЧПУ фрезы могут исполнять такие операции, как создание бороздок, пазов, выемок, впадин;
  • для точной работы в углах и кромках на верхней части заготовки;
  • для финишной (чистовой) обработки. Для этого чаще всего используется алмазная. Такой инструмент создает впадины разных форм и конфигураций. После этого остается лишь очистить деталь и удалить стружку;
  • для формирование различных художественных рисунков.

Типы фрез в зависимости от обрабатываемого материала

Одним из важных критериев при определении необходимой фрезы является материал, который планируется обрабатывать. Это влияет и на материал, из которого изготовлены режущие части, на конфигурацию, а также на технические качества. Следует выделить такие типы профильного рабочего инструмента по обрабатываемому материалу:

  • для фрезеровки деревянных изделий;
  • для фрезеровки цветных и черных металлов;
  • для изготовления конструкций из пластика и других полимерных материалов.

Следует запомнить следующее: фрезы по дереву или пластику не подходит для обработки металла, поскольку фрезы по металлу имеют иную конструкцию и изготовлены из другого материала.

Как выбрать фрезу

Они очень отличаются своим разнообразием: их можно выбрать исходя из типа операции, которую вы будете совершать; также важную роль играет материал изготовления и другие параметры, такие как износоустойчивость.

Хорошие фрезы обычно обладают следующими свойствами:

  • прочность;
  • износостойкость;
  • сбалансированность.

Практический совет: если хотите выбрать качественный инструмент, то обратите внимание на вышеуказанные характеристики.

Для дальнейшей работы с фрезой при долгом сроке эксплуатации необходимо будет либо же покупка нового режущего инструмента, либо же его заточка. Тут важно обратить внимание на компанию-производителя, поскольку инструмент для заточки лучше всего купить напрямую у поставщика оборудования.

Заточка фрез

На сегодняшний день фрезы для фрезерного станка с ЧПУ обладают более высокой ценой, чем для обычных станков. Поэтому очень часто после долгого срока полезного использования данной режущей детали ее не покупают, а просто на просто затачивают.

Заточка фрезы алмазным кругом

Необходимо заметить, что совершить заточку стандартным оборудованием или в домашних условия почти нереально. Поэтому для того, чтобы на выходе у вас получилась качественно заточенная деталь необходимо обработать ее на специальном мини ЧПУ станке, имеющим Программное Управление. Такие машины имеют достаточно узкую классификацию: для пальчиковой, угловой и дисковой фрезы.

Практический совет: если необходимого оборудования нет, то у вас есть два варианта действий:

  1. Обратиться в специализированную контору.
  2. Купить новую режущую деталь.

Возможности фрез

Как уже было сказано выше, с помощью данного инструмента можно обрабатывать почти все виды материалов, начиная от дерева и заканчивая металлами и сплавами. Также вы сможете обработать сталь, чугун, медь и другие материалы.

На сегодняшний день станки с Числовым Управлением обладают отличной эргономичной конструкцией, высокой безопасностью, датчиками, которые контролируют скорость, с которой вращается фреза. Поэтому если вы правильно выберете и своевременно будете затачивать режущий инструмент, то это позволит вам работать с максимальной отдачей и высокой точностью. Таким образом вы сможете придать детали необходимую и точную форму.

vseochpu.ru

Фрезы для станков по металлу

При выполнении фрезерования на станке применяется режущий зубчатый инструмент – фреза. Широкий спектр работ производимых на фрезерных станках объясняется универсальностью оборудования и разноплановостью инструмента по конструкции, размеру и способу его подач.

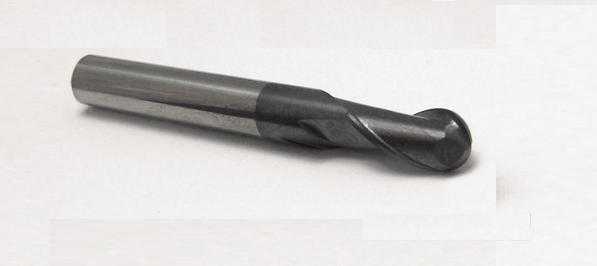

Фреза по металлу

Особенность цельных фрез в их отличной балансировке, применяются они для выполнения задач повышенной точности. Большая часть цельных деталей, используемые в изготовлении сложных профилей, обрабатываются фрезерованием. Работа проходит на расположенных

i-perf.ru

Фрезерный станок по металлу: виды и типы

Для того чтобы изготовить металлические детали, понадобится специальное оборудование – фрезерный станок. Основу его механизма составляет фреза – зубчатое колесо с лезвиями. В процессе механической обработки она вращается с большой скоростью и врезается в обрабатываемую заготовку, которая находится на столешнице и подается поступательными движениями прямолинейно или криволинейно.

Это изобретение принадлежит английскому инженеру Эли Уитни, который жил в XIX веке. Сначала созданный им инструмент был примитивным, и фрезеровать приходилось вручную. Но со временем фрезерные станки усовершенствовались и позволили увеличить производительность труда. С появлением новых технологий оборудование стало адаптированным под программное обеспечение и еще больше упростило труд фрезеровщиков. Сегодня есть разные типы и виды фрезерных станков для обработки металла. Они используются не только на промышленных предприятиях, но и для дома.

Рабочий процесс

Фрезерная технология – одна из самых сложных среди других видов металлообработки. Во время работы фрезу нужно перемещать в разных направлениях, согласно определенным схемам.

На качество изделия влияют скорость ее вращения и изменение параметров резки. Процесс фрезерования цикличный – нагрузка чередуется с последующей паузой. В зависимости от видов фрезерных операций, подбирается соответствующее оборудование.

Все станки имеют одинаковый принцип работы, но отличаются между собой дополнительными элементами и функциональностью. Например, в некоторых моделях есть дополнительная долбежная головка, делительный аппарат и устройство для нарезания гребенки.

Основная конструкция состоит из несущей станины, рабочего стола, перемещающегося шпинделя с салазками и цанги с патроном, куда закрепляется фреза. Она бывает разной формы и размера, в зависимости от того, какую деталь нужно обработать.

Оборудование может иметь разное управление:

  • ручное;
  • автоматизированное;
  • с помощью компьютерной системы.

Самые простые по конфигурации – ручные станки.

Ручной фрезерный станок по металлу

У них невысокая мощность электромотора, позволяющая делать незамысловатые фрезерные операции. Такие модели подходят для нерегулярного использования. Особый интерес в производстве представляют мощные машины, оснащенные разными деталями и способные выполнять более сложные задачи.

Особенности оборудования

Как и в любой другой технике, в станках для обработки металла важно учитывать некоторые параметры, которые влияют на производственный процесс:

  • Рабочая мощность является важным показателем производительности прибора. От нее зависит скорость вращательного движения фрезы и толщина срезаемого слоя. Для твердых предметов лучше использовать более мощное оборудование. При этом нужно помнить, что уровень этой физической величины зависит от количества потребляемой электроэнергии.
  • Размер устройства – важный показатель того, какие детали можно на нем обрабатывать. Маленький фрезерный станок идеально подойдет для небольших промышленных цехов и для домашнего использования.

Работа на фрезерном станке 6Р 10

Разные модели

На промышленных предприятиях, в мастерских и в профильных учебных заведениях применяются разные виды станков. В основе классификации устройств для фрезерования лежат особенности их конструкции и принцип работы. Самыми распространенными являются ниже рассмотренные типы фрезерных станков.

Универсальные модели с поворотным столом

Позволяют изготавливать крупногабаритные детали. Это может быть резка по горизонтальной и вертикальной оси или винтовая нарезка материала.

Универсальная модель с поворотным столом

Конструкция такого станка имеет ряд особенностей – основные узлы и коробка скоростей располагаются внутри станины, а консоль и рабочая поверхность передвигаются в разных направлениях.

Под горизонтально расположенный шпиндель подходят всевозможные фрезы, например, цилиндрические, дисковые и угловые. На рабочий стол фрезерного станка можно поместить дополнительное оборудование, которое позволит расширить его технические возможности.

Горизонтальный фрезерный станок

Отличается простотой эксплуатации и технического обслуживания. Это надежное устройство, которое широко используется во многих мастерских. В его конструкции отсутствует поворотная часть – во время работы стол перемещается параллельно и перпендикулярно оси шпинделя.

В качестве рабочего инструмента могут использоваться концевые, цилиндрические, торцевые, угловые и фасонные фрезы. Рабочие узлы находятся на станине, а коробка скоростей, приводящая в движение шпиндель, размещена внутри.

Широкоуниверсальный

Этот фрезеровочный станок является многофункциональным устройством. В нем имеется дополнительная часть шпинделя, которую можно крутить под любым углом с помощью специального выдвижного хобота.

На нее монтируется накладные элементы, например, резаки или сверла, которые позволяют не только фрезеровать, но и совершать разные операции. Например, сверлить или точить. С помощью выдвижной фрезы можно выполнять любые работы по металлу.

Одновременные действия с двумя ножами повышают производительность труда, поэтому такие модели станков подходят для применения не только в частных мастерских, но и в промышленности.

Вертикальный консольно-фрезерный станок

Предназначен для внутренней и внешней обработки деталей с разным типом поверхности. Его шпиндель вращается вокруг вертикальной оси и подходит для работы с торцовыми, концевыми и шпоночными фрезами и фрезерными головками.

Во многих усовершенствованных моделях он может смещаться и занимать относительно детали горизонтальное положение. От размера вертикального консольно-фрезерного станка зависят габариты основных узлов прибора, мощность электродвигателя и расстояние наибольшего перемещения стола.

Бесконсольный фрезерный станок с крестовым столом

Способен выполнять сложные операции на высоких скоростях. В отличие от вертикального фрезерного станка по металлу, он может обрабатывать массивные детали. Это обусловлено особенностями конструкции прибора, которая отличается от стандартных моделей.

В нем нет консоли, движение рабочего стола осуществляется на жестких станинах, а шпиндельная головка скользит по стоечным направляющим. Кроме своих основных функций, она справляется с задачами коробки передач.

Под это устройство подходят твердосплавные торцевые, концевые и цилиндрические фрезы. Основные и вспомогательные движения могут выполняться как вручную, так и автоматически.

Настольный фрезерный станок по металлу

Это хороший вариант для установки дома или в учебных мастерских. Несмотря на скромные габариты и незначительный вес, он позволяет выполнять много технологических операций с разными видами фрез.

Такие мини-установки ничем не отличаются от крупногабаритных моделей. Они разделяются по классу точности и имеют стандартную комплектацию режущих инструментов.

Для их установки не требуются большие площади и специальная проводка для подключения к электросети. Настольные фрезерные станки затрачивают меньше энергоресурсов и имеют пониженный уровень шума.

Устройства с числовым программным управлением (ЧПУ)

Предназначены для изготовления высококачественных изделий. Они становятся незаменимыми в масштабном производственном процессе, так как ускоряют выпуск продукции. Работа станка зависит от программы, с помощью которой задаются разные параметры машины, например, мощность, скорость работы и вращения.

Современные станки – это сложные электромеханические приборы, которые требуют к себе квалифицированного подхода.

К работе с таким оборудованием допускаются два специалиста – наладчик и оператор станка с ЧПУ, который следит за процессом производства.

Творческий подход

Многие люди любят творить своими руками. Они не представляют своей жизни без такого помощника, как фрезерный станок. Сегодня станкостроительные заводы выпускают разные виды и типы оборудования для обработки стальных и металлических заготовок.

Оно успешно используется в промышленных целях – для одиночного и серийного производства. Выбор станка во многом зависит от целей и задач. Каждая модель имеет свои технические параметры, которые по достоинству могут быть оценены не только фрезеровщиками, но и потребителями продукции.

Видео по теме: Обзор фрезерного станка НГФ — 110

promzn.ru

основные виды и цена оборудования

Фрезерный станок с ЧПУ по дереву и металлу – это незаменимый помощник на производствах, занимающихся изготовлением различных деталей и механизмов. Если еще относительно недавно фрезерный станок эксплуатировался только в ручном режиме, после в автоматизированном, то сегодня всеобщая компьютеризация оборудования дала возможность перевести это оборудование в категорию станков с возможностью использования ЧПУ.

Статья подготовлена при поддержке экспертов компании Multicut https://www.multicut.ru/catalog/frezery/ — фрезерно-гравировальные станки с ЧПУ от производителя.

Что такое фрезерный станок с ЧПУ?

На фрезерных станках с числовым программным управлением с помощью торцевых и концевых фрез производится обработка плоских и пространственных поверхностей сложных конструкций, штампов, пресс-форм, кулачков и т. д. Также эти станки по металлу или дереву позволяют выполнять сверлильные и разверточные работы с помощью дополнительного оборудования, которое устанавливается на специальные рабочие насадки.

По конструкции фрезер с ЧПУ практически ничем не отличается от обычных устройств для фрезерования. Но в то же время установка на станок программного управления значительно повышает его точность выполнения операций, надежность и производительность на высокой скорости срезания, а также точность установки фрез и других режущих элементов.

Станки с ЧПУ классифицируются по таким признакам:

  • число координатных перемещений бабки оборудования или ее рабочей поверхности;
  • способ подачи деталей для порезки – ручной или автоматический;
  • по количеству инструментов – одно- или многоинструментальные;
  • месторасположение шпиндельного узла – по горизонтали или вертикали.

Помимо этого, фрезеры по металлу делят на различные категории с учетом их компоновки. В этом плане станок с ЧПУ может изготавливаться вертикально-фрезерным, консольно- или продольно-фрезерным, широкоуниверсальным. В первом варианте устройство в непременно порядке имеет крестовой стол.

Системы ЧПУ могут быть:

  • замкнутыми – эти агрегаты оборудованы датчиками, которые при эксплуатации станка контролируют процесс обрабатывающих работ, а также привод, перемещающий рабочие элементы по непрерывной схеме;
  • разомкнутыми – шаговый электродвигатель четко контролирует процесс перемещения рабочих узлов агрегата, в этом случае нет необходимости в использовании датчиков обратной связи.

Основное перемещение узлов на современных фрезерных станках с ЧПУ обеспечивается электрическими двигателями постоянного тока и асинхронными силовыми агрегатами, направляющие вращение шпинделя с помощью специального редукторного механизма, ременной передачи или прямого привода.

На установках горизонтального типа, как правило, происходит обработка крупногабаритных и корпусных изделий. На производствах они используются не так часто, как вертикальные, которые признаются значительно эффективней и считаются более универсальными.

Основные узлы фрезерных станков

Станина может быть литой или сварной. Сварной она изготавливается тогда, когда необходимо собрать сложный по форме станок для обработки дерева или металла. В других случаях лучше подходит литая станина, которая отличается низкой ценой, высокой жесткостью и демпфирующим потенциалом.

Направляющие скольжения – это обязательный атрибут любого фрезерного многоуниверсального станка. Они перемещаются за счет трения скольжения, что снижает скорость движения их рабочих элементов и точность интерполяции. Но в то же время они имеют высокую жесткость. Линейные направляющие отличаются высокой точностью передвижения, так как работают за счет трения качения, но характеризуются низкой жесткостью.

Шпиндель фрезерных станков с ЧПУ, где происходит обработка изделий, бывает двух видов:

  • механизм, который связан с ременной передачей или приводом муфты;
  • электродвигатель с ротором, который служит для установки фрез и других режущих устройств.

Второй вид шпинделя дает возможность создавать скорость вращения более 100 тысячи об/мин. Потому его ставят на аппараты, работающие со сложными штампами и пресс-формами. У первого вида меньшая скорость (обычно не больше 15 тысяч об/мин). По цене они гораздо дешевле, что и обуславливает их такую широкую популярность. Также нужно добавить, что современный фрезер с ЧПУ может оборудоваться шпиндельным механизмом с обычными, аэродинамическими и гидростатическими подшипниками качения.

К остальным важным узлам относят:

  • электрический двигатель;
  • систему ЧПУ;
  • магазин для инструментов.

Особенности и технология обработки заготовок на фрезерах с ЧПУ

Правильная настройка системы ЧПУ на станках по обработке дерева или металла позволяет перемещать фрезы и других режущие устройства по любой траектории в пределах рабочей зоны. Благодаря этому можно обрабатывать множество различных поверхностей детали за одно ее крепление. Почти любой современный фрезер с ЧПУ дает возможность проводить такие работы:
  • точение цилиндров на поверхности;
  • фрезеровка цилиндрических, криволинейных плоскостей и поверхностей;
  • сверление, зенкерование, развертывание отверстий.

Эти работы происходят на любых станках по трем координатам оси. При наличии дополнительных осей может происходить и более сложная обработка изделий, но и по цене это оборудование гораздо дороже.

Так, фрезер с пятью координатами – это станок, который позволяет разворачивать изделие вокруг какой-то заданной оси в дополнение к основному перемещению инструмента относительно заготовки. Как правило, роль пятой координаты играет угол наклона оси шпинделя. Если во время работы его меняют (установив необходимую программу в ЧПУ), то за одно крепление детали на станке может происходить обработка малых по размеру галтелей – так на термине профессионалов называю переходные плоскости. Эта операция происходит с помощью конических концевых фрез, имеющих определенное закругление в форме сферы.

Усовершенствовать 3-х координатный станок в 4-х или 5-ти координатный можно очень легко. Достаточно установить добавочную поворотную поверхность на основную рабочую часть. Но в этом случае нужно понимать, что рабочая зона станка уменьшается.

Настройка современных фрезерных станков с ЧПУ не вызывает у специалистов сложностей. Нужно только учесть несколько общих особенностей, которые характеризуют фрезерную обработку деталей, среди них такие:

  • форма детали;
  • характер режущих операций;
  • использование станка с набором разных лезвий;
  • количество координат;
  • показатель шероховатости изделия после ее выполнения работ.

Разновидности и преимущество использования настольных фрезерных станков с ЧПУ

В отличие от стационарного автоматического фрезерного станка по дереву и металлу, настольный станок с ЧПУ имеет ряд преимуществ. Среди которых оперативное изготовление изделий со сверхточными контурами. Причем не требуется наличие профессиональных работников, достаточно одного оператора, который поставит задачу на обработку детали при помощи компьютерной программы.

При этом использование настольного станка с ЧПУ возможно как в промышленной сфере, так и для бытовых задач, когда индивидуальный пользователь может самостоятельно задать оборудованию конкретную задачу. Но, естественно, цена этого оборудования с ЧПУ будет выше, в отличие от непрограммируемого.

Сегодня есть такие виды настольных фрезерных станков с ЧПУ:

Настольное оборудование по металлу, используют для обработки деталей изготовленных из различных видов стали. С учетом сложности конструкции и цена на эти станки сильно колеблется. Причем эту категорию фрезеров, еще делят на пять групп:

  • фрезерно-обрабатывающая;
  • настольно-фрезерная;
  • фрезерно-токарная;
  • широкоуниверсальная;
  • сверлильно-фрезерная.

Произвести фрезеровку деревянных изделий дают возможность настольные фрезерные станки по дереву. Свою область применение они нашли в производственной и мебельной сферах, в которых необходима обработка акрила, алюминия, пластика и прочих мягких материалов.

Гравировальный напольный станок с ЧПУ используют для гравировки и фрезеровки бетонных изделий и различного вида камней. Он нашел большое применение при создании статуэток, декоративных колонн и в реализации всевозможных дизайнерских решений.

Гравировальный станок дает возможность добиться необходимой рельефности узоров на заготовках из разных материалов. К примеру, при помощи его делаются полиграфические штампы. В ювелирной сфере он незаменим при изготовлении медалей, при инкрустации и создании форм для литья.

Сверлильно-фрезерные аппараты, по большому счету, могут заменить два устройства с узкоспециализированной обработкой. За счет этого данное оборудование не требует много места в мастерской и дает возможность сэкономить на покупке, потому что цена двух объединенных устройств в одном намного ниже.

Сверлильно-фрезерные устройства дают возможность качественно сверлить отверстия необходимых диаметров, нарезать резьбу, осуществлять зенкерование, выполнять торцевую и горизонтальную фрезеровку деталей.

Кроме массовых производств, сверлильно-фрезерное оборудование пользуется популярностью в сфере малого бизнеса, предоставляющих услуги по обработке и фрезеровке металла. Доступная цена также позволяет выбрать эти устройства и для бытовых нужд. Причем цена не всегда является главным фактором, которым нужно руководствоваться при покупке. Главная задача — оценить качество оборудования, определиться с требуемой мощностью, купить установку с нужной скоростью обработки металла.

Можно ли сделать настольный фрезерный станок своими руками?

Имея все необходимые комплектующие части, настольную установку можно собрать и самостоятельно. Но чтобы воспроизвести аналог станка с ЧПУ, недостаточно одного опыта, необходимо купить некоторое дорогостоящее дополнительное оборудование.

Именно поэтому некоторые мастера не могут себе позволить сделать фрезерное устройство. Даже если нужное оборудование есть, то перед тем, как начинать сборку оборудования, необходимо определиться, с какой целью оно будет использоваться. В дальнейшем, с учетом этого, можно приступить к выбору материалов конструкции, необходимых элементов электрической схемы управления и т. д.

Причем не нужно забывать о жесткости конструкции. Так как если настольный станок для фрезеровки с программным управлением используется для обработки металла, то к нему предъявляются более жесткие требования, в отличие от фрезера по дереву.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Фрезерные станки с ЧПУ по дереву: виды, характеристики, фрезы

Содержание статьи:

Деревообработка изделий может включать в себя несколько различных операций. Наряду с токарными работами востребованы фрезерные функции, которые можно осуществлять с помощью специального оборудования. Оптимальным вариантом является использование станков с ЧПУ по дереву.

На современном рынке представлен большой выбор моделей такого вида станков. Они отличаются как по комплектации, так и по качеству и цене. Одним из самых популярных производителей высокого качества https://www.multicut.ru/catalog/frezery/filter/material-is-wood/apply/ фрезерных станков с ЧПУ по дереву является компания MULTICUT. На сайте компании вы можете выбрать и купить наиболее подходящую модель для вашего производства. Далее в статье мы расскажем полезную информацию о станках по дереву,

которая поможет вам сделать правильный выбор.

Общие сведения о конструкции фрезерных станков

Профессиональный фрезерный комплекс для обработки деревянных изделий

Типичная конструкционная схема данного оборудования состоит из рабочего стола, системы перемещения фрезеровальной головки по горизонтальной или вертикальной плоскости и блока CNC. Последний предназначен для максимальной автоматизации процесса производства.

С помощью этого оборудования можно выполнять операции по фрезерованию, расточке, формированию отверстий, зенкование. Особой популярностью пользуются модели с функцией гравировки. Благодаря точному позиционированию фрезы качество обработки значительно выше, чем у классических видов оборудования.

Для первичного ознакомления с возможностями деревообрабатывающих станков с CNC рекомендуется изучить порядок их применения.

  1. Составление программы действий. Выполняется с помощью специализированного ПО. При этом учитываются параметры заготовки и технологические особенности фрезерного блока – размер рабочего инструмента, его обороты и т.д.
  2. Установка деревянной детали на рабочий стол.
  3. Ввод программы и тестовый запуск оборудования.
  4. Выполнение процесса обработки. В зависимости от выбранного режима он может осуществляться в автоматическом или полуавтоматическом режиме.
  5. В случае надобности выполняется корректировка программы.

Участие оператора в процессе работы минимальна. Он должен следить за текущими параметрами оборудования и не допустить выхода его из строя или появления сбоев в работе.

Для удаления древесной стружки и пыли обычно используется воздушная система, которая также контролируется ЧПУ. Это минимизирует вероятность засорения узлов и агрегатов станка.

Виды станков

Бесконсольный фрезерный станок

В настоящее время производители предлагают множество моделей фрезерных станков для обработки деревянных изделий, которые имеют в комплектации CNC. Они отличаются не только технологическими параметрами, но и конструктивными особенностями.

Одним из важнейших параметров выбора являются максимальные и минимальные размеры обрабатываемой детали, а также ее форма. Согласно этой классификации, станки могут быть с механизмом жесткой фиксации заготовки и возможностью изменения ее положения в вертикальной и горизонтальной плоскости. В последнем случае кроме фрезерования появляется возможность делать точение заготовки.

Кроме этого деревообрабатывающее оборудование с CNC может быть следующих типов:

  • консольные. Блок с фрезой не изменяет своего положения, рабочий стол двигается в продольном и поперечном направлении. Недостатком этой конструкции являются ограничения по размеру детали. Поэтому чаще всего подобные модели применяются для фрезерования стальных деталей;
  • бесконсольные. Для смещения фрезы используется каретка, имеющая продольные и поперечные направляющие. При этом блок обработки может иметь горизонтальное или вертикальное положение. В универсальных моделях этот параметр изменяется в зависимости от типа выполняемых операций.

Отдельно необходимо проанализировать параметры работы CNC. Этот блок необходим для передачи управляющих сигналов элементам оборудования. В зависимости от объема выполняемых функций ЧУ условно разделяется на следующие категории:

  • позиционные. Суть работы заключается в установке фрезы на определенную позицию на поверхности детали;
  • контурная. Алгоритм функционирования включает в себя порядок смещения рабочей головки по заданной траектории;
  • универсальная. Совмещает в себе первые две функции. Дополнительно может контролировать позиционирование фрезы и текущие параметры выполняемой операции – глубина обработки, степень ее выполнения.

Эти характеристики не статичны для станков с CNC и могут быть изменены путем монтажа нового блока ЧПУ или установки другого ПО.

При замене ЧПУ необходимо убедиться в совместимости новой управляющей системы с компонентами оборудования. Это нужно для корректной работы станка и минимизации ошибок во время фрезерования.

Технические характеристики оборудования

Работа фрезерного станка с ЧПУ

Параметры оборудования позволят выбрать оптимальную модель для нужд производства. Их изучение является обязательным, так как последующая переделка установки или любой другой тип модернизации могут негативно повлиять на эксплуатационные качества станка.

В качестве примера можно взять наиболее распространенный тип оборудования бесконсольные установки. В большинстве случаев они предназначены для обработки плоских деревянных деталей. Исключения составляют модели с токарной функцией. Для выполнения этой операции в конструкции имеется приводная и задняя бабки. Также подобный дополнительный компонент позволит делать обработку по нескольким плоскостям одного изделия.

Перечень основных технических характеристик деревообрабатывающих станков с CNC:

  • допустимые размеры заготовки – ширина, длина и высота. От последнего зависит максимальная глубина фрезерования;
  • скорость перемещения в режиме холостого хода;
  • число оборотов шпиндельной головки;
  • точность позиционирования рабочего инструмента. Зависит от типа электродвигателей — шаговые или сервоприводы;
  • параметры воздушного охлаждения шпинделя, если таковая функция имеется в оборудовании;
  • тип ЧПУ. Обязательно проверяется возможность замены или модернизации этого блока.

Кроме этих характеристик модели могут обладать уникальными качествами, присущими только им. Чаще всего это возможность обработки под определенным углом, для чего рабочая головка должна иметь функцию поворота.

Мощность двигателя основного привода и возможность изменения числа его оборотов должны регулироваться ЧПУ. Это позволит выбрать оптимальный режим работы в зависимости от типа выполняемой операции.

Типы фрез для деревообрабатывающего станка

Виды фрез для станка с ЧПУ

Не менее важным моментом является правильный выбор фрез для станка. Их конфигурация повлияет на точность выполнения операций и скажется на конечном результате. В большинстве случаев оборудование рассчитано для использования концевых моделей.

Наиболее распространенными являются однозаходные модели, предназначенные для работы с мягкими материалами, в том числе – деревом. Они отличаются относительно небольшой стоимостью и применяются в операциях, не требующих большой точности. Это обусловлено конструкцией их режущей части.

К специализированным моделям фрез относят следующие:

  • двухзаходные необходимы для образования максимально гладкой и ровной поверхности. Их рабочая часть имеет сферическую форму;
  • спиралевидные. Применяются для чистовой, окончательной обработки. Благодаря множеству мелких зубьев в основном образуется мелкая древесная пыль, а не стружка;
  • форма «рыбий хвост». С их помощью происходит двустороннее фрезерование. Их конструкция исключает вероятность появления дефектов (сколов, зацепов) на обратной стороне детали;
  • граверный конус. Используется в основном для художественной гравировки. За один проход удаляется небольшое количество материала, но при этом обеспечивается высокая точность обработки.

Помимо этих моделей инструментов могут применяться специализированные. В некоторых случаях конфигурацию и требования к материалу изготовления разрабатывают в индивидуальном порядке.

Процесс формирования художественной деревянной решетки с помощью фрезерного станка показан в видеоматериале.

stanokgid.ru

Горизонтально-фрезерные станки — устройство, описание, фото, видео

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

Горизонтально-фрезерные станки – станки с горизонтальным расположением шпинделя, а также имеющие возможность перемещения стола в трех взаимно перпендикулярных направлениях.

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

  • коробка скоростей;
  • консоль, перемещаемая по вертикальным направляющим станины;
  • стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях
  1. продольное перемещение происходит по направляющим салазок;
  2. поперечное движение получается при перемещении самих салазок по направляющим консоли;
  3. вертикальное движение стол получает при перемещении консоли по направляющим станины.
  • шпиндель – главная вращающаяся часть в механизме станка;
  • размещённая в консоли коробка подач;
  • хобот, служащий для закрепления подвески;
  • фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Компоновка горизонтально-фрезерных станков
Кинематическая схема 6Р81
Устройство горизонтально-фрезерного станка

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит  от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Классификация фрезерных станков

В классификации горизонтально-фрезерные станки отнесены в  шестую группу, но часть их может принадлежать и к пятой как зубообрабатывающие и резьбонарезное  оборудование. ЧПУ чаще устанавливается на станки 6 группы. Оборудование 5 группы не предназначено для выполнения особо точных задач. ЧПУ здесь может быть установлено лишь для ускорения производства, при необходимости обрабатывать идентичные заготовки в большом количестве.

По таблице классификации токарного оборудования по  металлу станки делятся по массе:

  • 1 группа – лёгкие, весом до 1 тонны;
  • 2 группа – средние, вес которых не превышает 10 тонн,
  • 3 группа – тяжёлые. Эта группа имеет деление.
    • Крупные – от 10 до 30 тонн;
    • Тяжёлые – от 30 до 100 тонн;
  • уникальные, свыше 100 тонн весом.

Любое оборудование по металлу может быть оснащёно ЧПУ.
Вторым критерием деления оборудования служит автоматическое, полуавтоматическое или ручное управление станком. При ручном управлении включение, остановка, подвод инструмента, регулировка подач и скоростей, установка деталей и их снятие с рабочей поверхности производится токарем.

Классификация фрезерных станков

Полуавтоматический настраивается на определённый цикл обработки. Рабочему остаётся установить заготовку, закрепить её и нажать кнопку запуска. После отработанного цикла вращающийся шпиндель автоматически остановится. Токарю необходимо будет снять готовую деталь, вставить следующую заготовку, и вновь запустить станок.

При работе на автоматическом оборудовании, токарю достаётся роль наблюдателя и отладчика оборудования. ЧПУ для станков может быть разным, но все процессы по изготовлению деталей происходят без непосредственного участия оператора.

Влияет на столбец, в который распределено оборудование в классификационной таблице расположение шпинделя, его положение отражено в названии и маркировке – наклонные, вертикальные, горизонтальные.

Деление на подгруппы происходит по параметрам обработки в плоскости 2 или 4-координатном режиме. Также отражается на положении в таблице и его способность по обработке одной или нескольких деталей одновременно. Присутствие в конструкции станка ЧПУ не имеет значения на подгруппу в классификационной таблице.

Многоинструментальные горизонтально-фрезерные имеют несколько резцов, одновременно обрабатывающих поверхность одной детали с разных сторон, а многопозиционные производят обработку сразу нескольких заготовок. Оба типа оборудования более продуктивно работают с ЧПУ.

Применение

На горизонтально-фрезерном оборудовании по металлу делаются в заготовках шпоночные канавки. Они могут делаться несколькими способами в зависимости от используемого  инструмента на разном оборудовании – вертикально-фрезерных станках или оборудовании общего назначения, используемого для проведения разноплановых работ по металлу.

Обработка шлицевых поверхностей
Фрезерование шлицевого вала
Нарезка шлиц на валу

Шлицы на валах диаметром до 100 мм делаются за один цикл фрезерования. На более широких валах эта операция может проводиться в два захода. Для чернового фрезерования необходимы делительные механизмы. Они есть на горизонтально-фрезерных, что делает это оборудование более удобным для обработки валов с большим диаметром.

Выбор фрезы для выполнения работ

Продольное фрезерование могут вести многошпиндельные горизонтально-фрезерные станки по металлу с использованием различных фрез, установленных в револьверную головку. При обработке металлических деталей несколькими различными фреза установка инструмента также может осуществляться в отправку, и далее в шпиндель.

Фрезерование дисковыми фрезами

Трёхсторонние дисковые фрезы используются для протачивания шпоночных сквозных пазов. Для достижения большей точности лучше сделать эту работу за один подход. При необходимости создания широкого паза в один приём провести эту операцию сложно. Второй, чистовой проход будет сделан фрезой с большим диаметром. Надёжным будет крепление фрезы при установке её в шпиндель с двумя опорами.

Существуют станки, предназначенные для работы только одним или несколькими видами фрез. Горизонтально-фрезерные, созданные для проведения работ дисковыми и цилиндрическими фрезами имеют дополнительную возможность использования торцевых фрез, что несколько увеличивает сферу, в которой применяется это оборудование.

Маркировка станков

Фрезерные станки часто имеет узкую специализацию, что отражается в маркировке. Первая цифра – это группа, к которой относится станок по классификационной таблице. 2 цифра обозначает тип оборудования:

  • 1 – вертикально-фрезерные консольные;
  • 2 – непрерывного действия – работающие на поток. Производят одинаковые детали.
  • 3 – копировальные работают по трафарету, закреплённому на станине над рабочей частью;
  • 4 – гравировальные;
  • 5 – вертикальные бесконсольные имеют крестовой стол;
  • 6 – продольно-фрезерные не отличаются широким спектром возможностей, используются в массовом производстве;
  • 7 – широкоуниверсальные имеют массу возможностей, что делает их прекрасным оборудованием для мастерских и мелкооптового штучного производства;
  • 8 – консольно-горизонтальные;
  • 9 – разные.

Классификация станков

Третья, а иногда и четвёртая цифры обозначают габариты. Буква, стоящая между  1 и 2 цифрами говорит о том, что это модернизированная модель. Если буква находится в конце маркировки, то она указывает на характеристику модернизации базовой модели. Буквы П, В, А, С – указывают на класс точности. Ш указывает на широкую универсальность модели, имеющего в дополнении к горизонтально расположенному шпинделю, хобот с вертикальной головкой. Г указывает на то, что это станок относится к горизонтально-фрезерным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

ручной, стационарный, настольный, бытовой, вертикальный, двухсторонний, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Фрезерный станок является незаменимым видом оборудования для деревообработки, который используется в самых разных областях промышленности. Кроме того, ручной фрезерный станок по дереву является весьма полезным инструментом и для домашних умельцев, работающих с деревом.

В данной статье мы подробно ознакомимся с существующими видами этого оборудования, а также их основными функциями.

Фрезерный вертикальный станок по дереву

Общие сведения

Предназначение

Фрезерный станок для дерева изначально предназначался для профильного и плоского строгания, к примеру, для обработки кромок, краев заготовок и пр. Однако, функциональность современного оборудования не ограничивается этими задачами.

В частности, станки позволяют выполнять следующие операции:

В результате такой универсальности фрезеровка является, пожалуй, наиболее распространенным типом деревообработки.

Объемная фрезеровка

Устройство и принцип работы

Как правило, фрезерный станок состоит из следующих основных элементов:

  • станины;
  • суппорта;
  • рабочего стола;
  • вставного шпинделя;
  • вала-шпинделя;
  • фрезы (режущий инструмент).

Основные элементы станка

Конструкция станка может быть разной, однако, в любом случае принцип обработки заключается в том, что режущая фреза вращается с высокой скоростью, срезая лишнюю часть древесины. При этом либо заготовка, либо сам суппорт совершает возвратно-поступательные движения.

Виды

Условно все виды фрезерных станков можно разделить на два типа:

  • стационарные – представляют собой громоздкое и мощное оборудование;
  • ручные фрезерные станки по дереву – являются небольшим электроинструментом, который направлен на решение бытовых задач деревообработки.

Ниже ознакомимся со всеми их разновидностями.

Фрезерный обрабатывающий центр

Стационарные

В зависимости от типа конструкции и предназначения, стационарные станки делятся на следующие типы:

Тип оборудованияОсобенности и предназначение
Вертикальный с нижним расположением шпинделяДанный вид оборудования позволяет обрабатывать следующие виды поверхностей:
  • профильные;
  • прямолинейные;
  • криволинейные.

Обработка криволинейных поверхностей осуществляется по шаблону.Прямолинейные же детали обрабатываются с использованием опорной линейки.

Вертикальный с верхним шпинделемПодобные станки, как правило, применяют для выполнения следующих задач:
  • выбирания пазов;
  • выполнения фигурных рельефов.

Следует отметить, что это оборудование позволяет осуществлять обработку деталей с фигурными контурами.

ГоризонтальныеОсобенностью этих станков является горизонтальное расположение суппорта. В силу особенностей своей конструкции они применяются для обработки заготовок небольших размеров. К достоинствам этого оборудования относится стол, который может перемещаться под разными углами по отношению к шпинделю.
Станки с ЧПУСтационарные фрезерные станки по дереву с ЧПУ и деревообрабатывающие центры являются наиболее многофункциональным оборудованием, которое обладает следующими функциями:
  • профилирование заготовок;
  • выборка пазов;
  • форматная обработка;
  • сверление;
  • облицовывание кромок с последующей обработкой;
  • выполнение объемных узоров и прочая художественная обработка дерева.

Надо сказать, что программное управление у подобных станков реализовано на базе персонального компьютера. Это позволяет использовать все преимущества многозадачной операционной системы и управлять процессом в реальном времени.

Еще одной особенностью этого оборудования является трехкоординатное перемещение суппорта. Причем, обработка заготовок, как правило, может осуществляться одновременно с пяти сторон. В деревообрабатывающих центрах смена режущего инструмента осуществляется автоматически, в зависимости от вида выполняемой работы.

Единственным минусом таких станков является их высокая цена. Поэтому их применение целесообразно только для обработки дерева в промышленных масштабах.

Фрезерно-гравировальные станкиПредназначены для выполнения таких задач, как:
  • криволинейный раскрой;
  • гравировка;
  • создание рельефных поверхностей.

Благодаря возможности выполнять трехмерные рельефы оборудование нашло широкое применение на предприятиях, занимающихся изготовлением мебели, рекламной продукции и всевозможных декоративных изделий.

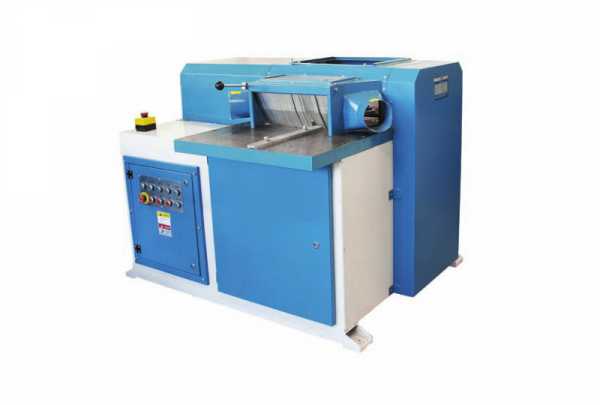

Двухсторонний фрезерный станокКак правило, применяется для обработки профильных заготовок. В частности, это оборудование используют на мебельных фабриках для изготовления ножек стульев и прочей мебели. Его особенностью является одновременная обработка заготовок с двух сторон.

Двухсторонний фрезерный станок

Ручные

Ручное оборудование предназначено для выполнения небольшого объема работ своими руками.К данному классу относятся следующие виды станков:

Тип оборудованияОсобенности
Ручной фрезерПредставляет собой компактное устройство, которое позволяет выполнять следующие задачи:
  • выбирание пазов;
  • выполнение канавок;
  • снятия фасок;
  • обработка кромок;
  • формирование профиля на кромках и пласти заготовки;
  • выполнение прорезов на поверхности деревянных заготовок и пр.

Ниже подробней ознакомимся с особенностями работы с этим инструментом.

Дрель с насадкойДанное устройство представляет собой специальную насадку для обычной дрели. Конечно, качество работы этого инструмента ниже, чем специального фрезера. Однако,для выполнения разовых бытовых задач он вполне годится.
Бор-машинаЭтот инструмент предназначен для обработки мелких резных узоров. Устройство состоит из электродвигателя и наконечника с фрезой, который соединяется с двигателем при помощи гибкого вала.

Ручной фрезер

Надо сказать, что существует еще одна разновидность данного оборудования – это настольные станки. Конечно, ручными их называть нельзя, однако, они все же относятся к бытовым.

Эти станки бывают как с ЧПУ, так и ручным управлением.

Следует отметить, что их функциональность довольно обширна:

  • могут использоваться для формирования рельефных поверхностей;
  • способны выполнять пазы;
  • могут распиливать заготовки;
  • осуществляют сверление и расчет точек между отверстиями.

Настольный бытовой станок

Такое оборудование отлично подходит для приобретения опыта работы со станками с ЧПУ, а также выполнения разовых заказов, к примеру, на изготовление мебели.

Особенности работы с ручным фрезером

Напоследок рассмотрим особенности работы с ручным инструментом. Сразу следует отметить, что для этих целей желательно иметь специальный стол, на котором можно фиксировать заготовки и направляющие.

Фрезерование ручным фрезером

Это упростит задачу и увеличит качество работы. Особенно стол необходим для обработки мелких деталей. В качестве направляющих можно использовать ровные линейки и криволинейные шаблоны, которые можно вырезать из плотного картона или фанеры.

шаблоны для обработки углов

Итак, инструкция по работе с бытовым фрезером выглядит так:

  • прежде всего необходимо подобрать подходящую фрезу. На нашем портале вы можете найти подробную информацию о том, какими бывают фрезы, и для каких целей их используют;
  • затем хвостовик фрезы нужно вставить в патрон, чтобы он погрузился не более чем на 20 мм;
  • далее нужно повернуть патрон до щелчка и затянуть гайку;
  • подготовленный к работе инструмент нужно установить напротив шаблона;
  • затем следует освободить стопор и плавно опустить инструмент до тех пор, пока режущая головка не коснется поверхности заготовки;
  • после этого механизм нужно опустить на необходимую глубину и зафиксировать в таком положении;
  • далее фрезер надо плавно продвигать вдоль направляющей;
  • если необходимо выполнить обработку детали на разной глубине, операция осуществляется за два прохода;

Обратите внимание! Перемещать фрезер можно лишь в обратном направлении по отношению к движению режущей головки. Иначе инструмент может вырвать из рук, что приведет к получению травм.

На фото — специальный стол для фрезера

Вот, собственно, и весь процесс фрезерования.

Правда, чтобы работа была безопасной, необходимо соблюдать следующие правила:

  • настраивать инструмент и крепить фрезы можно только после отключения его от электричества;
  • так как фрезы вращаются с очень высокой скоростью, все обрабатываемые детали должны быть надежно закреплены, в противном случае они могут сорваться и нанести серьезную травму;
  • держать фрезер во время работы необходимо крепко и все движения с ним должны выполняться плавно, без резких рывков;
  • прежде чем приступить к работе, нужно убрать с рабочего места все посторонние предметы;
  • выполнять обработку деталей желательно в очках и респираторе, так как во время этого процесса образуется мелкая древесная пыль, которую нельзя вдыхать;
  • в момент прикосновения фрезы к заготовке инструмент необходимо держать особенно крепко, так как он может вырваться.

Обратите внимание! При выборе скорости работы инструмента следует учитывать диаметр режущего элемента. Чем он больше, тем скорость должна быть меньше. В противном случае поверхность древесины может обуглиться.

Соблюдая эти нехитрые правила, вы сможете избежать неприятностей во время работы.

Вывод

Как мы выяснили, существует множество видов фрезерующего оборудования, которое обладает разным набором функций. Однако, для домашнего использования в большинстве случаев достаточно обычного ручного фрезера. Если же объем работы большой или требуется выполнение сложных операций, можно приобрести настольный фрезерный станок по дереву.

Получить дополнительную информацию по обозначенной теме можно из видео в этой статье. Если материал содержит не все ответы на ваши вопросы, вы можете задать их в комментариях, и мы с радостью на них ответим.

rubankom.com

Фрезерный станок с ЧПУ по дереву: особенности работы

Фрезеровка – это механическая обработка древесины, в процессе которой фрезерный станок с ЧПУ по дереву, а если точнее, фреза (рабочий инструмент), двигаясь по 3 и более осям, срезает определенный слой материала с поверхности обрабатываемой заготовки, которая в свою очередь также может двигаться. В наше время инструмент фрезерных станков может передвигаться в 3 направлениях: вдоль обрабатываемой заготовки, поперек неё и вверх-вниз относительно рабочего стола, а на более продвинутых машинах имеется 4 и более осей, которые позволяют обрабатывать материал со всех сторон, не прибегая к его перестановке на столе.

В наше время инструмент фрезерных станков может передвигаться в 3 направлениях: вдоль обрабатываемой заготовки, поперек неё и вверх-вниз относительно рабочего стола, а на более продвинутых машинах имеется 4 и более осей, которые позволяют обрабатывать материал со всех сторон, не прибегая к его перестановке на столе.

Благодаря таким передвижениям, появляется возможность проводить обработку сложных форм и деталей с высокой точностью. В основном из дерева в настоящее время производятся различные предметы декора, фасады, филенки для мебели, лестницы, колонны, балясины, элементы интерьера, моделирования, а также сувенирная продукция.

Практически в любой сфере, в которой производится большое количество однотипных изделий применяются именно фрезерные станки по дереву с ЧПУ в силу значительного удешевления процесса, повышения качества и уменьшения времени, затрачиваемого на единицу продукции.

Достоинства

Главными преимуществами станка, контролируемого компьютерной программой, являются точность и скорость деревообработки, которые дают возможность производить обработку как плоских деталей (2d) так и объемных (3d), имеющих самые разнообразные по размеру и сложности элементы. Сам процесс полностью автоматизирован, что полностью исключает человеческий фактор из процесса фрезерования.

Также неоспоримым плюсом можно назвать визуализацию, которая позволяет увидеть готовое изделие на мониторе компьютера еще до начала фрезеровки. Благодаря этому можно быть полностью уверенным в том, что на выходе получится именно то изделие, которое вы видели на экране.

Стружкообразование и как с ним бороться

Фрезеровка дерева на ЧПУ проводится в несколько заходов. Первые несколько проходов являются черновыми, при которых инструмент срезает много материала, оставляя лишь очертания будущего изделия. Далее следует чистовой проход, в процессе которого изделие обретает готовый вид и необходимую чистоту поверхности. Чистовая обработка обычно проводится конусной или цилиндрической фрезой с мелкими зубами, вращающейся с высокой скоростью и с большим количеством проходов, расположенных один за одним.

В процессе работы фрезе нередко необходимо врезаться в материал на большую глубину. Чтобы фреза не забивалась стружкой и не перегревалась, нужно обеспечить ей нормальные режимы резания, для этого нужно учитывать твердость дерева, скорость погружения, и не врезаться на большую глубину за один раз. Лучше это делать за несколько подходов.

Так как в процессе обработки деревянной заготовки образуется очень много стружки, пыли и других отходов, необходимо установить на фрезер с ЧПУ по дереву устройство, которое будет убирать стружку прямо от места реза. Работает оно по принципу пылесоса и устанавливается на оси Z, как можно ближе к рабочему инструменту.

Благодаря системе улавливания пыли можно надолго продлить срок службы направляющих, ходовых винтов, подшипников, а также двигателей, которые тоже очень чувствительны к различного рода загрязнениям, как все станки с ЧПУ по дереву, так и не имеющие числового программного управления.

Фрезеровка древесины твердых пород

Твёрдыми породами дерева являются дуб, бук, ясень, тополь, акации и несколько других, которые в нашей стране практически не встречаются. Продукция, изготовленная из них, имеет ряд преимуществ, таких как: долговечность, высокая прочность, износостойкость (если речь идет о половых покрытиях), так же они имеют довольно красивый внешний вид даже без финишной отделки лакокрасочным слоем.

Обычно черновую обработку по дереву с ЧПУ проводят на высоких скоростях подачи для экономии времени. Но если превысить допустимую скорость для конкретного материала, на поверхности заготовки начинают появляться задиры и ворсистость, что не есть хорошо и может не убраться впоследствии чистовой обработки.

Обрабатывая древесину твердой породы, необходимо правильно располагать заготовку, учитывая направление волокон на ней, поскольку продольная и поперечная обработка значительно отличаются между собой. Особенно это отличие заметно при фрезеровании углублений и пазов.

Затраты на электроэнергию, амортизацию оборудования и оплату труда при фрезеровании твердых пород дерева значительно выше, чем при обработке мягкой древесины, что может повлечь за собой увеличение себестоимости конечного изделия.

Обработка мягких пород древесины

При обработке дерева мягких пород, необходимо помнить о некоторых тонкостях

  1. Сама программа, которая отвечает за обработку, усложняется в разы. В первую очередь это необходимо для точного отслеживания позиции режущего инструмента на протяжении всего процесса обработки. Скорость фрезеровки необходимо установить как можно меньшую для достижения наивысшего качества готовой поверхности. Это сопровождается большим недостатком по отношению к количеству выпускаемой продукции.
  2. Так как инструмент не может быть идеальным с точки зрения геометрии, он неизбежно имеет хоть и минимальный, но люфт, который исключает возможность получения ровных граней (как при ручной резьбе). Также фрезеровка мягкого дерева сопровождается появлением на поверхности мелкого ворса, который впоследствии очень сложно сошлифовать (такой функцией обычно не оборудованы фрезерные станки с ЧПУ), особенно в труднодоступных местах (таких, как резкие углубления). А если случайно задеть ворсинку и начать тянуть за нее, есть вероятность оторвать несколько волокон с древесины, из-за чего будет испорчено все изделие, и придется повторять длительный и трудоемкий деревообрабатывающий процесс заново.

Но, даже несмотря на эти трудности, качественная обработка сложных трехмерных деталей вполне возможна. В первую очередь необходимо уметь пользоваться такими компьютерными программами, как ArtCam. Благодаря им можно предварительно увидеть трудные места, которые появятся при обработке, проставить необходимый инструмент для каждого участка заготовки и рассчитать примерное время, затрачиваемое на полную обработку.

Но перед этим желательно освоить такие программы, как 3DMax, Rhinoceros, Google SketchUp и другие. В них гораздо проще создавать трехмерные модели, которые позже будут импортированы в тот же ArtCam, а потом и в фрезерный станок ЧПУ. Если необходимо повторить формы готового изделия, но возможности создать модель в программе нет, то можно воспользоваться 3d сканером, который сделает все за вас (видео по работе с ним можно найти на просторах интернета).

Чистовая обработка древесины

После грубой обработки производится замена фрезы агрегата на более мелкую (чаще всего коническую или шарообразную), которая сможет произвести чистовую фрезеровку с достижением необходимого качества готовой поверхности.

Скорость чистовой обработки очень низкая, из-за чего общая производительность значительно снижается. Также на время очень сильно влияет время, затрачиваемое на смену инструмента при чистовой обработке, так как обычно фрезеровка производится несколькими фрезами.

Себестоимость готового изделия так же вырастает в разы, поскольку она зависит чаще всего от времени работы ЧПУ фрезера по дереву и трудозатрат на разработку программы обработки.

Гравировка дерева

Гравировка – это фрезерование различных надписей, рисунков, узоров на деревянную или иную поверхность, поддающуюся обработке.

Гравировка надписей

В основном гравировка производится при помощи сферической фрезы высокого качества, которая должна быть надежно закреплена в фрезерный станок по дереву, (для уменьшения вибраций и повышения качества исходной поверхности) или же при помощи специальных граверов. Граверы бывают U и V типа. Граверы U типа предназначены для фрезеровки текста, а V типа – для фрезеровки специальных 3д изображений, которая производится V образной фрезой.

После чистовой обработки поверхность твердых пород дерева выходит гладкой, имеет приятный блеск и не нуждается в последующей обработке и полировке.

Как выбрать породу дерева для последующей обработки

От материала зависит многое, начиная от износа режущего инструмента, заканчивая качеством готового изделия. Рассмотрим подробнее, на что в первую очередь необходимо обратить внимание:

  1. Лучше всего из твердых пород древесины поддаются обработке бук и ясень. Если же использовать дуб, качество поверхности возрастет в разы, но главным минусом является то, что сухой дуб может неожиданно скалываться, испортив все изделие.
  2. Очень важна и влажность древесины, она должна быть как можно меньшей (не более 8 процентов). Если она будет высокой, то есть вероятность того, что в скором времени готовое изделие «поведет» и оно изменит свою форму.
  3. Желательно брать дерево первого и второго сорта, имеющего минимальное количество сучков, подпара и различных повреждений паразитами;
  4. Глубину реза необходимо подбирать индивидуально для каждого материала чтобы не допускать подгорания заготовки или появления сколов на ее поверхности.

vseochpu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
