Токарный станок по металлу Корвет 401 — цена, отзывы, характеристики с фото, инструкция, видео

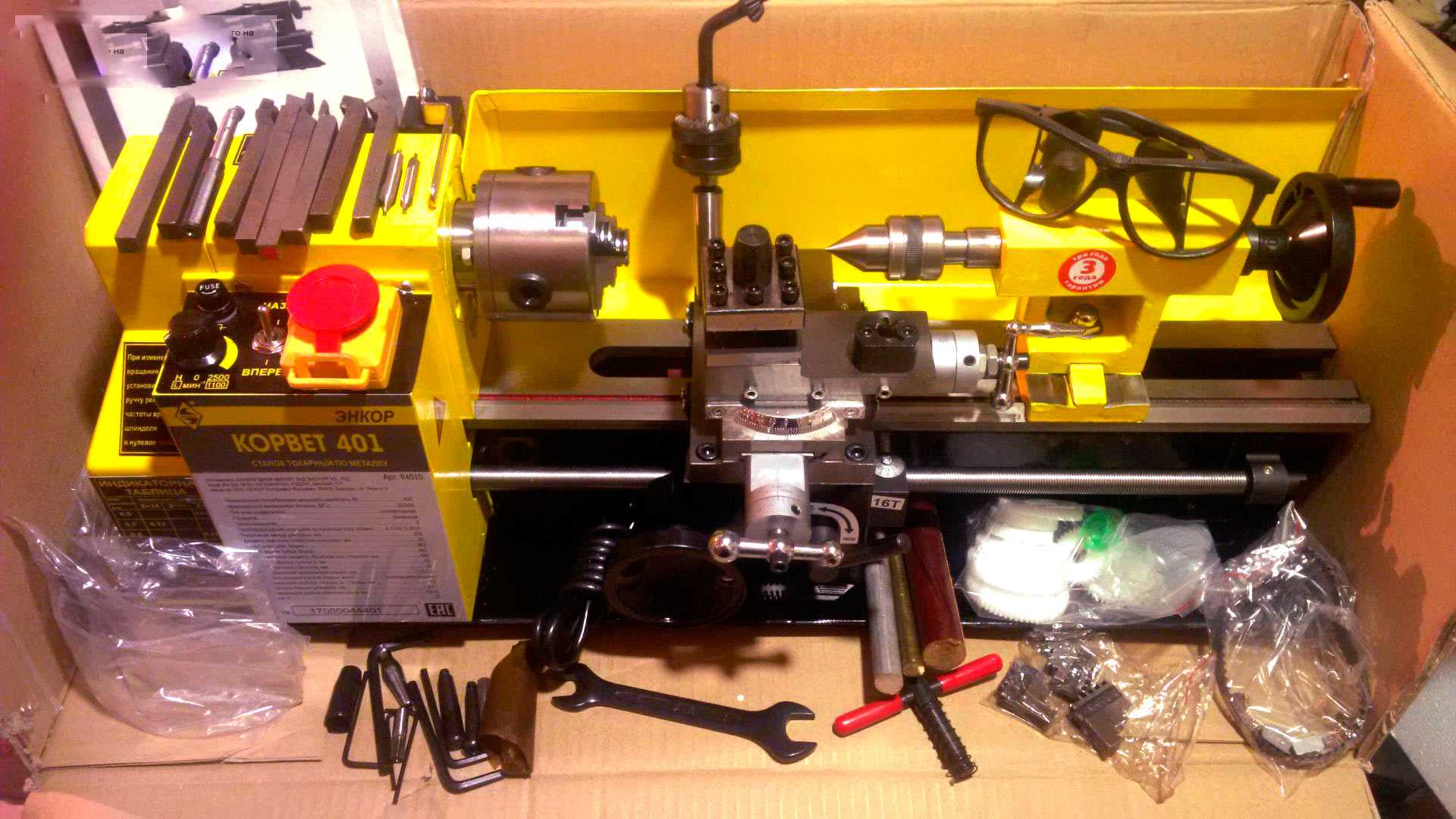

Cтанок токарный по металлу Энкор Корвет 401 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.
На токарном станке «Корвет» можно выполнять следующие виды токарных работ: цилиндрическое, фасонное и коническое точение, торцевание, нарезание метрической резьбы, сверление, растачивание, снимать фаски, выбирать галтели. Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон.
Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета. При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения. Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента.
Малые габариты, низкий уровень шума, возможность подключения станка к бытовой электросети позволяют заниматься техническим творчеством на дому.
Особенности станка
- Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки.
- Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания.
- Реверс вращения шпинделя.
- Реверс подачи каретки.
- Плавная регулировка вращения шпинделя в двух диапазонах.

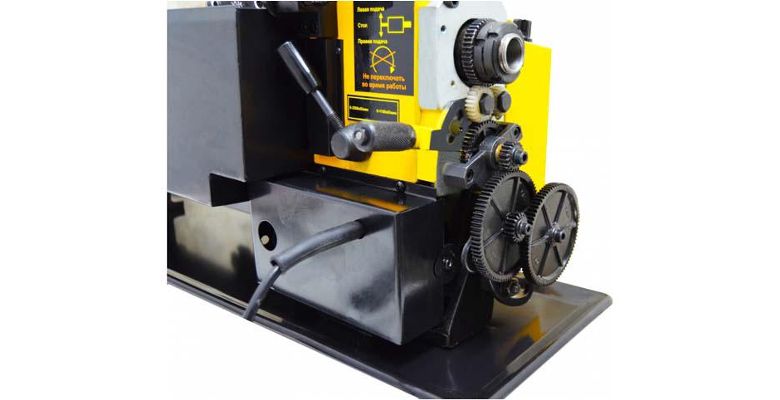

- Комплект сменных шестерен дает возможность нарезать метрическую резьбу практически с любым шагом.
- Станок имеет таблицу для настройки станка при нарезании резьбы.
- Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы.
- Для точной подачи суппортов имеются лимбы с делением шкалы 0.025мм.
- Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта.
- Поворотный суппорт для конического точения деталей небольшой длины.
- Для конического точения деталей большой длины задняя бабка имеет боковое смешение, которое выставляется по шкале.
- Станок комплектуется поддоном.
- Для безопасной работы имеется защитный кожух с концевым выключателем.
- Большой выбор оснастки.
| Характеристика | Значение |
|---|---|
| Максимальный диаметр обработки над станиной, мм | 180 |
| Расстояние между центрами, мм | 300 |
| Диаметр сквозного отверстия шпинделя, мм | 20 |
| Конус шпинделя, Морзе | №3 |
| Конус задней бабки, Морзе | №2 |
| Ход поперечного суппорта, мм | 65 |
| Ход поворотного суппорта, мм | 35 |
| Шаг нарезаемой метрической резьбы, мм | 0,5 — 2,5 |
| Скорость автоматической подачи, мм/об | плавн. регулир. |
| Максимальная глубина точения за 1 проход , мм | 0.2 |
| Радиальное биение шпинделя, мм | 0.01 |
| Максимальный размер державки резца, мм | 10х10 |
| Передача | ременная |
| Число скоростей | 2, плавная регулировка |
| Частота вращения шпинделя на холостом ходу, об/мин | 0-1100;0-2500 |
| Номинальная потребляемая мощность двигателя, Вт | 500 |
| Номинальное напряжение питания, В/Гц | 220/50 |
| Тип электродвигателя | коллекторный |
| Масса Корвет 401 нетто/брутто, кг | 36/40 |
| Размер упаковки (ДхШхВ), мм | 750х330х310 |
Стандартная комплектация:
- Станок токарный 1 шт.
- Кулачки обратные (3 шт.) 1 компл.
- Ключ патрона 1 шт.
- Ручка 6 шт.
- Масленка 1 шт.
- Шестерни для нарезания резьбы (8 шт.) 1 компл.
- Предохранитель 1 шт.
- Ключ шестигранный 6 шт.
- Вал-шестерня Z =14, Z = 15 2 шт.
- Ключ рожковый 14×17 1 шт.
- Руководство по эксплуатации 1 экз.
- Упаковка 1 шт.
Комплектация за дополнительную плату:
- 23300 Люнет неподвижный (малый) К401
- 23301 Люнет подвижный (малый) К 401
- 23302 Планшайба ф125 мм К401
- 23303 Патрон 4-х кулачковый ф80 К401
- 23304 Патрон 3-х кулачковый ф80 К401
- 23314 Центр вращающийся МТ2
- 23315 Патрон сверлильный 16 мм
- 23316 Патрон сверлильный 13 мм
- 23317 Хомутик токарный ф38 мм
- 23318 Хомутик токарный (малый) ф22 мм
- 23319 Центр жесткий МТ 3
- 23320 Центр жесткий МТ 2
- 23360 Набор токарных резцов по металлу из 5 шт.
- 23361 Набор токарных резцов по металлу из 6 шт.
- 23362 Набор токарных резцов по металлу из 11 шт.
Отзывы о Корвет 401:
Достоинства:
Цена, размеры, тихий
Комментарий:
Спасибо производителю, что честно указывает в паспорте родину изделия – Китай, а не как можно подумать из названия. Ожидал набор «пересобери все сам», но, как ни странно, все обошлось. Может и повезло, но станок без всяких доработок уверенно точит с хорошей точностью. Конечно, он не для больших нагрузок, но это и не та ценовая категория.
Покупал(а) для:
Мелкой слесарной работы
Ответить
Достоинства:
Работает после переборки
Недостатки:
Качество сборки
Комментарий:
Такое впечатление, что китайцы уже поняли, что их станки все равно перебирают, и вообще перестали что-то настраивать/затягивать. Разобрал и собрал практически полностью, попутно смазал. Иногда диву даешься азиатской изобретательности – один отверстие под углом просверлили, второй не стал заморачиваться переделкой и деталь подогнул) В целом, после доработки пользовать можно.
Покупал(а) для:
Малого бизнеса
Ответить
Оставить отзыв
Сведения о производителе токарно-винторезного станка Корвет-401Поставщиком настольного токарно-винторезного станка Корвет-401 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru. Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года. Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж
Корвет-401 станок токарно-винторезный настольный. Назначение, область примененияТокарный станок по металлу Корвет 401 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения. Токарный станок Корвет 401 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ:
Традиционная наглядная компоновка станка Корвет 401 в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации. В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен. Токарный станок Корвет 401 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц. Станок Корвет 401 может эксплуатироваться в следующих условиях:
Особенности конструкции токарного станка по металлу Корвет 401:
Общий вид токарно-винторезного станка Корвет-401Расположение составных частей токарно-винторезного станка Корвет-401Расположение составных частей токарно-винторезного станка Корвет-401. Смотреть в увеличенном масштабе Спецификация составных частей токарно-винторезного станка Корвет-401
Схема сборки токарно-винторезного станка Корвет-401Схема сборки токарно-винторезного станка Корвет-401. Схема электрическая токарно-винторезного станка Корвет-401Описание работы электрической схемы токарного станка Корвет-401Станок подключается к розетке сети 220В. 50Гц с помощью вилки с заземляющим контактом. Перед подключением необходимо проверить надёжность соединения станка с заземляющим контактом вилки. Для включения станка необходимо:
Изменение частоты вращения прямо пропорционально напряжению, поступающему от преобразователя AR1. Выключить станок можно тремя способами:
В любом случае, для возобновления работы включить вращение можно только так, как было описано выше. От перегрузок и короткого замыкания электрооборудование станка защищено предохранителем FU1. В случае его перегорания установите аналогичный предохранитель или обратитесь в центр сервисного обслуживания. Читайте также: Производители токарных станков в России Видео токарно-винторезного станка Корвет-401Технические характеристики станка Корвет-401
