Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Из чего состоит лобзик?

Все вариации имеют одинаковую конфигурацию, а, следовательно, единый набор составных компонентов и о чем стоит помнить, решив сделать лобзик:

• Пилка;
• Узел крипошино-шатунного типа;
• Привод;
• Специальное устройство, позволяющее натянуть пилки;
• Рабочая поверхность или станина;
• Дополнительные механизмы (по желанию).

Обзор самых популярных моделей

На отечественном рынке инструмента существует огромный выбор стационарных лобзиковых станков, каждый из которых отличается мощностью, глубиной пропила, набором дополнительных функций и, конечно же, стоимостью.

Неподготовленному человеку порой бывает непросто выбрать модель, которая полностью соответствовала его требованиям. Чтобы облегчить эту задачу мы подготовили обзор 3 наиболее популярных моделей, представленных на сегодняшний день.

JET JSS-16

Стационарный лобзиковый станок бытового класса. Применяется для распила изделий из древесины, ДВП, ДСП и пластика. Для изготовления корпуса использована высококачественная конструкционная сталь, покрытая порошковой краской для защиты от коррозии. Небольшие габариты и масса позволяют использовать его в условиях ограниченного пространства.

Особенности конструкции позволяют использовать пильные полотна со штифтами и без них. Удобное расположение регулятора натяжения полотна на станине позволяет быстро производить его натяжение. Кроме того, конструкторами была предусмотрена возможность фиксации пильного полотна в нескольких плоскостях, что значительно облегчает процесс распила заготовок.

Для большего удобства станок оснащен плавной регулировкой количества ходов пильного полотна и системой очистки поверхности от отходов пиления.

Технические характеристики:

• производитель – Jet;
• модель – JSS-16;
• Родина бренда – США;
• страна производства – Китай;
• класс – бытовой;
• максимальная глубина пропила, мм – 50;
• потребляемая мощность, КВт – 0,09;
• длина пильного полотна, мм – 127;
• частота ходов пилки, ход/мин – 1600;
• максимальная ширина заготовки, мм – 406;
• габариты, мм – 680х340х385;
• гарантия, мес – 12;
• вес, кг – 13;
• цена, в руб – 16 500.

Достоинства	Недостатки
универсальное крепление пильного полотна	при эксплуатации не выявлено
регулировка наклона рабочего стола
хорошая производительность

Dremel Moto-Saw (MS20-1/5)

Универсальный электрический лобзиковый станок. Предназначен для фигурного выпиливания заготовок из древесины и его составляющих. Металлический корпус, покрытый порошковой краской, обеспечивает долговечность использования. Уникальность инструмента заключается в небольших размерах и возможности его применения в виде стационарного станка и как ручного инструмента.

Лобзиковый станок своими руками: чертежи, описание и видео

Перейти к содержимому

Содержание: [скрыть]

1. Устройство и принцип действия
2. Инструкция по сборке
3. Как переделать ручной лобзик
4. Станок из швейной машины

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

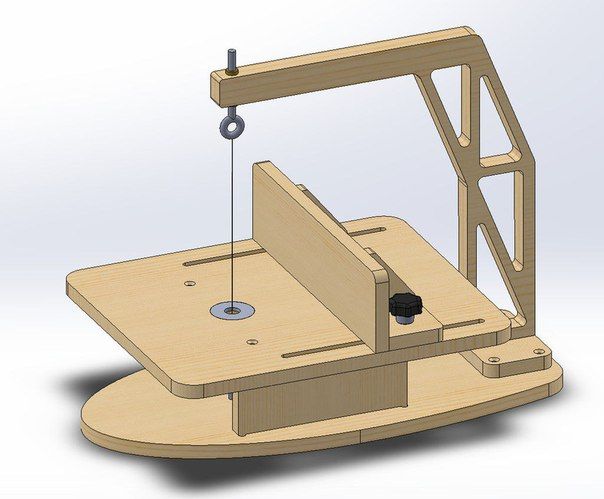

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции. Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза. Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза. Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

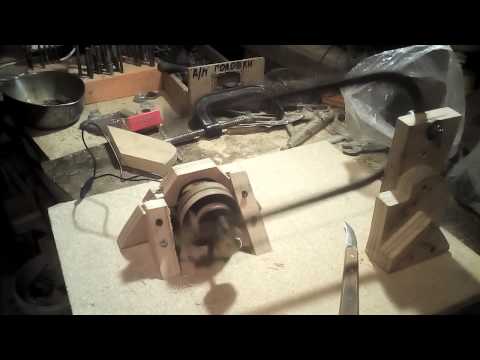

Инструкция по сборке

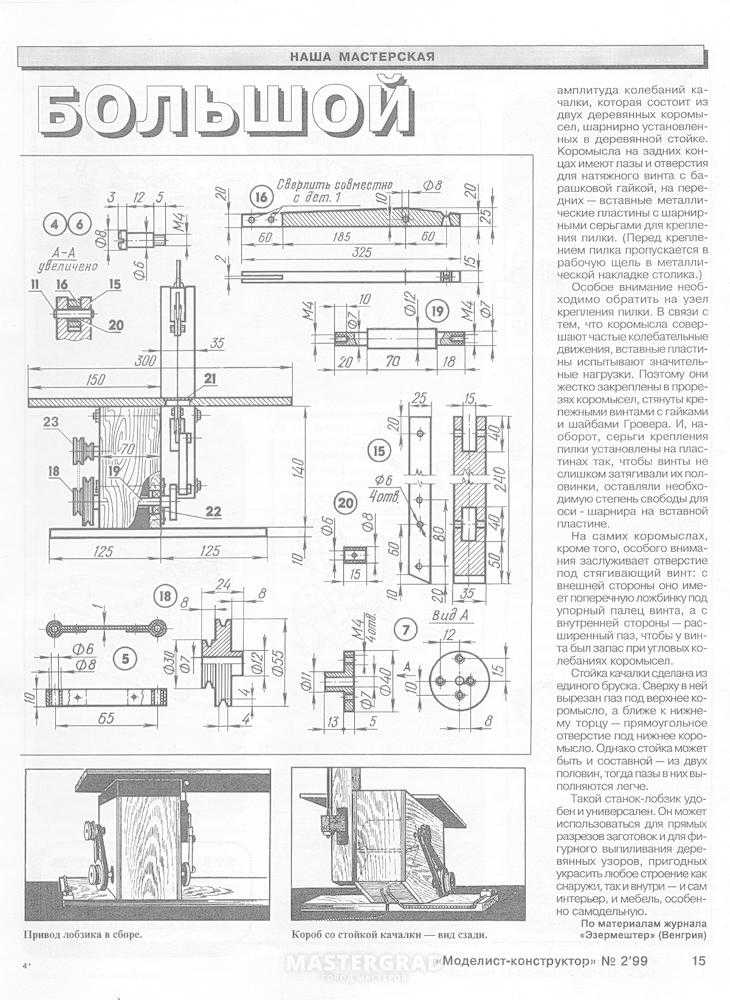

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

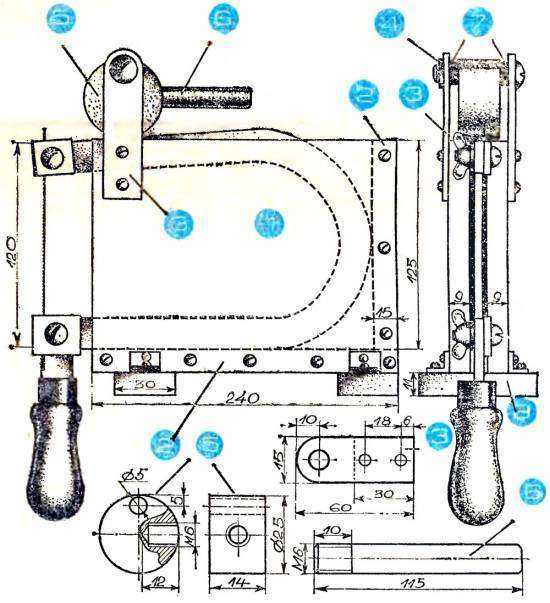

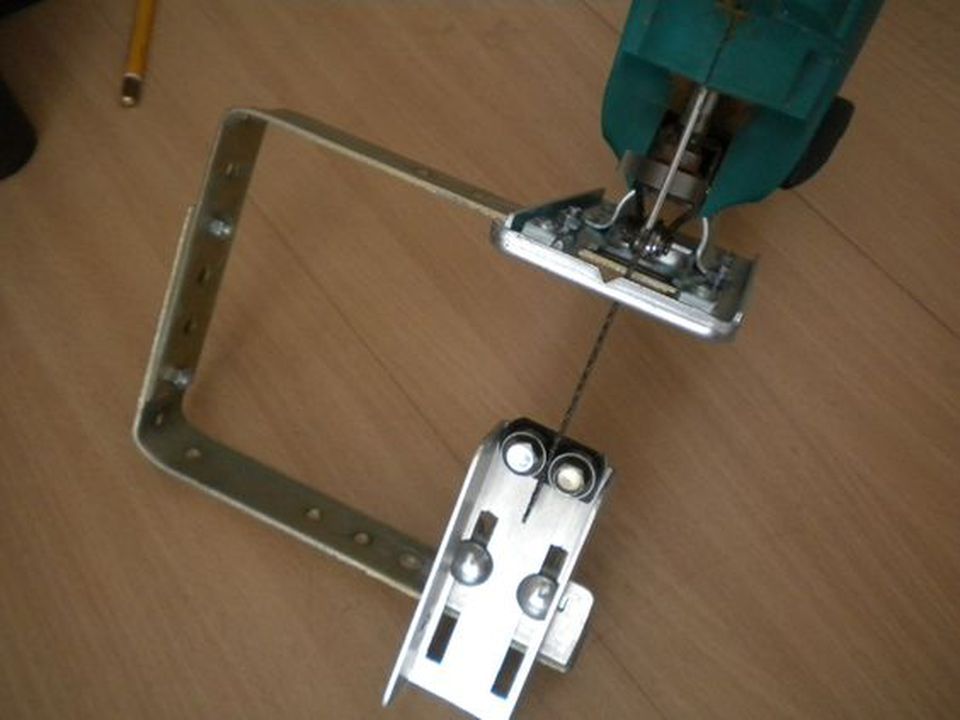

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

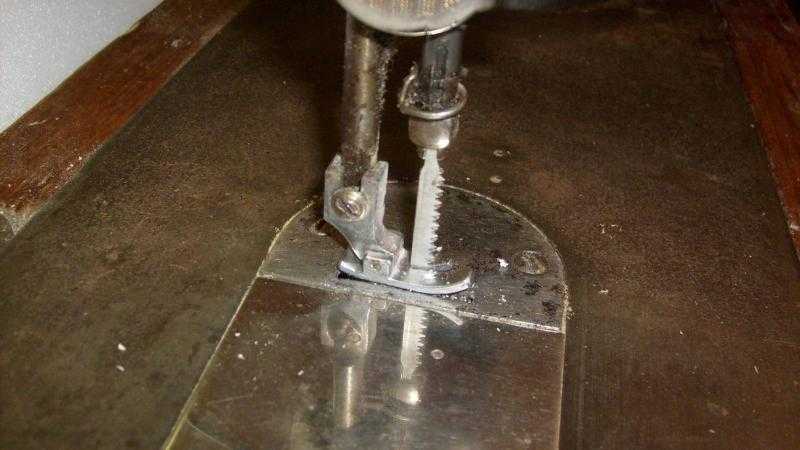

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна.

В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

Похожая запись

You missed

Adblock
detector

Лобзик — преимущества использования лобзика для ваших проектов — проекты «сделай сам», выкройки, монограммы, узоры, шаблоны

Лобзик — чрезвычайно универсальный станок для резки, который может создавать изогнутые и скошенные разрезы. Ниже приведены пять преимуществ или причин, по которым вам нужен электролобзик. Для получения дополнительной информации см. руководство и проекты головоломки и функции головоломки.

Преимущества использования лобзика

Лобзик является одним из наиболее важных инструментов, который потребуется домашнему мастеру по следующим причинам:

1.

Простота в использовании

Электролобзиком легко и просто пользоваться. Если вы новичок в этом инструменте, вам не потребуется много времени, чтобы научиться им пользоваться. Вставьте лезвие, подключите инструмент или, если он беспроводной, вставьте аккумулятор, и вы можете начать резать. Он может использоваться в любой мастерской и не требует много места для хранения. Это максимизирует вашу энергию при резке досок, так как инструмент удобен в эксплуатации. Поскольку инструмент опирается на поверхность, которую вы режете, вам не нужно много силы, чтобы удерживать его на месте.

2. Электролобзиком можно резать не только дерево

Электролобзиком можно резать дерево различной толщины и плотности. Тем не менее, он также может резать сталь, стекловолокно и гипсокартон, просто установив правильное лезвие. Эта особенность делает инструмент универсальным и более ценным в вашей мастерской.

3. Отлично подходит для сложной резки

Вы, должно быть, думаете, что вам понадобится причудливая регулируемая настольная пила для резки под углом, а не больше. С помощью лобзиков вы можете эффективно создавать изогнутые линии, делать скосы и создавать сложные узоры, поскольку они могут наклоняться под углом до 45 градусов и более для всех типов разрезов.

Разделочная доска, созданная с помощью электролобзика.

Его эффективность в создании угловых пропилов делает его мощным инструментом для сложных проектов по дереву, особенно для рабочих, которые еще не готовы вкладывать средства в более дорогие настольные пилы.

4. Портативность

Больше не беспокойтесь о тянущихся проводах — современные лобзики можно использовать где угодно. Они беспроводные и требуют только своевременной зарядки, чтобы они могли работать в течение длительного времени.

Это позволяет домашним мастерам или строителям свободно крутить и поворачивать, чтобы приспособиться к сложным изгибам при резке досок. Аккумуляторные лобзики не только поддерживают любое движение, но и гарантируют, что вам не придется беспокоиться о том, чтобы случайно не перерезать свисающие шнуры.

Новогодние елки, созданные с помощью лобзика.

5. Лобзики безопасны

Лобзики безопасны независимо от уровня вашего опыта. Самое приятное в лобзике то, что его простой дизайн делает его отличным начальным инструментом для детей. Почти дети всех возрастов могут использовать его под присмотром взрослых и соответствующими инструкциями.





Закрепить на потом!



Ищете другие проекты и планы по деревообработке?

Найдите чертежи птичьих домиков и кормушек, Шестигранные полки своими руками, Резьба по деревянным ложкам, Изготовление миски для теста, Спиннеры ветра, игра крестики-нолики, Деревянный знак слова, Струнное искусство, Легкие деревянные проекты, и многое другое…

Вы также найдете образцы всех 50 штатов США.





Ищете дополнительные советы и рекомендации по деревообработке?

Найдите советы и рекомендации по спиральным пилам, Ленточные пилы и полотна, Каменные инкрустации, Выжигание по дереву, Наждачная бумага, Расколотая древесина, Настольные пилы, Резьба, Планы верстака, Лучшая отделка дерева, Советы по отделке дерева, Планы семинаров, Пылеулавливание, и многое другое.

..



Как сделать стол-пазл своими руками (пошаговое руководство)

Если у вас дома есть лобзик, вы можете легко превратить его в стол для пазла. Электролобзиковый стол в основном используется, когда нужно сделать аккуратные и точные разрезы. Конструкция и использование очень похожи на лобзик или ленточнопильный станок, но важно отметить, что «перевернутый» лобзик ведет себя по-другому. И именно так нужно подходить к инструменту.

Использование лобзика в перевернутом виде предлагает возможности, недоступные при классическом использовании. Вы сможете разрезать более мелкие кусочки, сделать прямые разрезы , сделать более тонкие и тонкие разрезы или вырезать формы, которые в противном случае были бы слишком трудными.

Для достижения наилучших результатов необходимо использовать правильный тип лезвия. Не каждое лезвие подходит для каждого разреза. Это очень важно не только с точки зрения качества работы, но и с точки зрения безопасности труда.

Стол для лобзика своими руками

Если лобзик перевернут, лезвие остается открытым, и во время работы требуется особая осторожность. При изготовлении стола для лобзика советую добавить дополнительные элементы безопасности. К основным из них относятся: корпус должен быть прочным, крепление лобзика к столу прочным, лезвие должно ходить по направляющим. Для получения дополнительной информации проверьте другие функции ниже .

Стол для лобзика, который я собираю, можно легко установить на столешницу с помощью зажимов, что придает сборке большую устойчивость и снижает вибрации.

Большой размер стола позволяет размещать большие куски дерева. Кронштейн с направляющими лезвия может быть установлен как сзади, так и сбоку, что также позволяет резать длинные куски дерева. И, кроме всего прочего, стол для лобзика легко переносится.

Сначала я был настроен скептически, но работа с перевернутым лобзиком открыла много преимуществ, о которых я не знал. Установка и крепление лобзика к столу может легко превратить ваш лобзик в стол для точной пилки.

Все материалы, необходимые для сборки, легко доступны в любом местном магазине. Стол изготовлен из фанеры и призм из елового дерева. Регулируемый кронштейн из фанеры и алюминиевых L-образных уголков. Полный список материалов см. ниже.

СВЯЗАННЫЕ: Проверьте эти направляющие для электролобзика

и направляющие для циркулярной пилы , который может пригодиться при сборке этого стола-головоломки. Кроме того, вы можете найти все приспособления для деревообработки , которые я использовал для этой сборки, в конце сообщения в блоге.

Как установить электролобзик на стол Видео

Если вы хотите увидеть, как собрать электролобзик, посмотрите пошаговое руководство в приведенном ниже видео.

Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!

Содержание

1. Материал, который вам понадобится
2. Общие вопросы
   1. Электролобзик — это то же самое, что и лобзик?
   2. Как заменить полотно на столе для лобзика?
   3. Насколько лезвие над столом при использовании электролобзика?
   4. Меры предосторожности при работе на столе для лобзика
3. Поэтапное изготовление стола для лобзика
   1. Шаг 1. Сборка стола
   2. Шаг 2. Прикрепление ножек стола
   3. Шаг 3: Изготовление кронштейна
      1. Кронштейн стола для лобзика — заднее крепление
      2. Кронштейн стола для лобзика — боковое крепление
   4. Шаг 4: Изготовление простого ограждения стола для лобзика
4. Как установить и использовать стол для лобзика


*За безопасность отвечаете вы. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Вы можете проверить эти Советы по безопасности для циркулярной пилы перед тем, как прыгать на столе лобзика.

Что потребуется для изготовления стола для лобзика

Настольная пила для лобзика:
Фанера – 40 x 50 x 2,1 см (15,7 x 19,7 0,8 дюйма)
Ель ( 4x) – 24 x 4 x 4 см (9,44 x 1,57 x 1,57 дюйма)

Фанера (2 шт.) – 40 x 13 x 1,2 см (15,7 x 5,1 x 0,47 дюйма)
Фанера – 46 x 12 x 1,2 см (18,1 x 4,72 x 1,47 дюйма)
Фанера – 12 x 13 x 0,9 см (4,72 x 5,11 x 0,35 дюйма)

Стол для лобзика — крепление рычага, регулируемые рычаги, направляющие подшипников:
Фанера (2 шт. ) – 10 x 11 x 1,2 см (3,93 x 4,33 x 0,47 дюйма)
Фанера (1 шт.) – 10 x 11 x 0,9 см (3,93 x 4,33 x 0,35”)
Уголок алюминиевый (2 шт.) – 10 x 1,5 x 1,5 см (3,93 x 0,59 x 0,59 дюйма)
Фанера (2 шт.) – 38 x 5 x 1,2 ( 14,96 x 1,96 x 1,47 дюйма
Фанера (2 шт.) – 19 x 5 x 1,2 см (7,48 x 1,96 x 0,47 дюйма)
Фанера – 11 x 5 x 1,2 (4,33 x 1,96 x 0,47 дюйма)
Фанера (2 шт.) – 8 x 5 x 1,2 (3,14 x 1,96 x 0,47 дюйма)
Фанера – 6 x 6 x 1, 2 см + 6 x 3 x 1,2 см (2,36 x 2,36 (1,18) x 0,47 дюйма)

Стол для лобзика – режущий упор:
Алюминиевый угловой угол – 54 см (1,5 см x 1,5 см x 2 мм)
Фанера – толщина 1,2 см

Другое:
Сверло – 6 мм
Сверло Форстнера – 15 мм
Дерево Шурупы (длинные, короткие)
Клей для дерева, болты M4
Болты M6, Т-образные гайки M6, шайбы M6
Подшипники для болтов M6
Звездообразные ручки

Инструменты (не все инструменты необходимы):
Лобзик
Фрезерный станок
Ручная дрель
Циркулярная пила
Долото

ПРИКИНИТЬ ЭТО К PINTEREST

Электролобзик — это то же самое, что и лобзик?

Между электролобзиком и циркулярной пилой много общего, и эти два типа пил часто путают. Они работают по похожему принципу, тем не менее, это два разных инструмента, применение которых также отличается.

Электролобзик — это портативный электроинструмент, который часто используется для всевозможных изогнутых и сложных разрезов. И хотя электролобзиком можно пользоваться и для прямых пропилов, его преимущество в основном заключается в вырезании неправильных форм. Электролобзик оснащен довольно узким лезвием, которым можно резать самые разные материалы. При работе электролобзиком полотно с возвратно-поступательным движением вдавливается в заготовку.

Прокруточная пила представляет собой фиксированный стационарный электроинструмент. Лезвие обычно меньше и уже, чем в случае с электролобзиком, и захватывается станком с обоих концов. Такое тонкое лезвие позволяет создавать более тонкие и замысловатые узоры, не ломаясь и не переплетаясь. Разрез очень узкий, и вырезать взаимосвязанные части, как головоломку, очень легко. При использовании спиральной пилы заготовка вдавливается в полотно.

Стол для лобзика очень похож на лобзик, но лобзик мощнее и использует другие типы полотен.

Как поменять полотно на столе для электролобзика?

Замена полотна на лобзиковом столе происходит довольно часто, и наличие хорошего доступа к рычагу расцепления является одним из основных условий быстрой, легкой и надежной замены полотна.

Процесс замены полотна лобзика различается в зависимости от лобзика. Вы либо сможете заменить полотно вручную (без использования инструмента), либо для некоторых электролобзиков потребуются инструменты — обязательно ознакомьтесь с руководством по эксплуатации вашей модели электролобзика.

При переделке лобзика в лобзиковый стол гораздо проще и удобнее использовать лобзик с безинструментальной системой.

Замена полотна на лобзиковом столе:

1. Убедитесь, что лобзиковый стол выключен и отсоединен от сети
2. Убедитесь, что у вас есть свободный доступ к рычагу освобождения полотна
3. Отсоедините рычаг освобождения полотна и снимите полотно
4. Вставьте новое лезвие и убедитесь, что оно правильно расположено в направляющей лезвия (ролика)
5. Зафиксируйте лезвие в положении

Насколько лезвие над столом при использовании электролобзика?

Высота лезвия над столом должна быть достаточной, чтобы полностью покрыть толщину разрезаемого материала. Точнее, в самой нижней точке реза (момент, когда полотно электролобзика находится внутри электролобзика) полотно электролобзика должно быть выше толщины разрезаемого материала.

Это важно по двум основным причинам:

1. Точность реза – Если высота материала выше лезвия, невозможно будет аккуратно разрезать материал.
2. Безопасность – короткое лезвие будет отталкивать материал от стола, что сделает невозможным надежное удержание материала и может привести к травме.

Меры предосторожности при работе на столе для электролобзика

Как правило, электролобзик более безопасен по сравнению с другими пилами. Тем не менее, использование лобзика в качестве автономного инструмента или в составе стола требует соблюдения всех необходимых мер предосторожности, таких как ношение защитных очков или защитных очков (полнолицевой маски), средств защиты органов слуха или соответствующей одежды.

Помимо стандартных мер предосторожности, есть несколько моментов, на которые следует обратить особое внимание при использовании стола для лобзика.

1. Отверстие для лезвия в столе должно быть достаточно большим , чтобы лезвие оставалось свободным и не сжималось столом. Если лезвие не двигается свободно, существует более высокий риск его поломки
2. Электролобзик должен быть прочно закреплен на столе
3. Вся сборка должна быть прочной и прочной . Установка стола для электролобзика на столешницу повышает устойчивость стола для электролобзика и снижает вибрации
4. Полотно электролобзика должно все время перемещаться между направляющими подшипниками , даже в самом нижнем положении полотна
5. An легко доступный переключатель должен быть на месте в случае необходимости, чтобы быстро выключить электролобзик
6. Используйте для работы правое полотно электролобзика . Полотно для электролобзика, которое режет при движении вверх, является лучшим вариантом

Давайте построим

Стол для лобзика изготовлен из фанеры 12мм и 9мм , а ножки стола из призм из елового дерева. Все материалы, которые я использовал для сборки, легко доступны в любом местном хозяйственном магазине.

Стол можно использовать отдельно или прикрепить к верстаку . Это на самом деле установка, которую я предпочитаю. С этой задачей справятся простые зажимы. Стол намного устойчивее, вибрации почти нет.

Большая поверхность стола (40 х 50 см) позволяет разместить более длинные куски дерева, что делает работу более удобной.

Стол для лобзика также содержит регулируемый рычаг , который удерживает лезвие в нужном положении во время резки. Лезвие колеблется между двумя регулируемыми подшипниками, которые могут удерживать различные типы лезвий.

Имеется два варианта регулируемого рычага:

1. Заднее крепление – удлинитель крепится к задней части стола и позволяет плечу двигаться вперед и назад. Высота руки фиксированная. Такая настройка подходит для поперечной резки.
2. Боковое крепление – удлинитель крепится сбоку стола и позволяет манипулятору перемещаться из стороны в сторону. Высота руки регулируется. Эта настройка позволяет резать более длинные куски дерева.

Электролобзик Параметры настольной пилы:

• Размеры стола: 40 x 50 см
• Высота стола: 27 см высота 7см
• Портативный, легко крепится к верстаку

Я использовал несколько инструментов для сборки стола для лобзика, но не все из них необходимы. Они облегчают работу и делают ее более точной. Лобзика должно быть достаточно. Хотя иметь и использовать некоторые из приспособлений для деревообработки было бы определенно полезно.

Как сделать стол-пазл: шаг за шагом

Шаг 1. Сборка стола для пазла

Для стола вам понадобится фанерная плита толщиной 1,2 см и 0,9 см (всего 40 х 50 х 2,1 см). Начните с доски толщиной 0,9 см.

Поместите лобзик на доску и наметьте внешнюю форму основания лобзика (без башмака лобзика).

ПРИМЕЧАНИЕ: Учитывайте длину лобзика и наличие лобзика со шнуром или без него.

Вырежьте нарисованную область. Я использую приспособление для фрезерования для точной резки , но можно использовать электролобзик вместе с наждачной бумагой или стамеской. Цель состоит в том, чтобы вырезать прямоугольник, в который поместится основа лобзика.

Склейте две доски (0,9 + 1,2 см) и дополнительно закрепите их шурупами, чтобы они не болтались.

Отвинтите болты от башмака опорной плиты, приклейте на него двухсторонний скотч и вставьте электролобзик в место пропила. Затем отметьте на плате отверстия для винтов и снимите пластинчатый башмак.

Просверлите все 4 отверстия для винтов (я использую сверло 4 мм) и отверстие большего размера (15 мм) для полотна лобзика. Вставьте лобзик и закрепите его винтами. Убедитесь, что винты находятся на одном уровне со столом.

ПРИМЕЧАНИЕ: Отверстие для полотна электролобзика должно быть достаточно широким, чтобы полотно было свободно и никоим образом не касалось внешнего края круга. Кроме того, вы должны иметь возможность вставлять лезвия разных размеров.

Шаг 2: Прикрепите ножки стола

Вырежьте 4 ножки стола длиной 24 см каждая. Вы можете использовать шаблон для поперечной резки лобзика или направляющую для циркулярной пилы (если у вас нет настольной пилы), чтобы получить чистые перпендикулярные пропилы.

Прикрепите ножки к основанию (40 x 13 x 1,2 см) с помощью клея и шурупов. Положение ножек в 2 см от края основания. Используйте угловые зажимы , чтобы убедиться, что ножки перпендикулярны основанию.

Отметьте положение ножек на столе для лобзика. Я вырезал квадрат глубиной 0,5 см в столе, добавил клей и вставил ножки. Кроме того, я закрепил ножки винтами с другой стороны стола (убедитесь, что винты находятся на одном уровне со столом). ).

ПРИМЕЧАНИЕ: Вы можете использовать регулируемую направляющую шаблона фрезера , чтобы вырезать квадраты, точно повторяющие форму ноги. Если у вас нет фрезера или вы не хотите утопать ножку, вы всегда можете прикрепить ножку прямо к столу.

Находите это сообщение в блоге полезным?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Прикрепите руку

Вырежьте кусочки фанеры по размеру (10 х 11 см) и склейте их вместе. Они не обязательно должны быть квадратными. (Я использую 3 штуки, две из них толщиной 12 мм, одна толщиной 0,9 мм — таким же образом можно добавить еще, чтобы они стояли выше).

Добавьте сверху алюминиевые направляющие (10 x 1,5 x 1,5 см), оставив между ними расстояние 5 см. Они служат направляющими для регулируемого рычага. Расположите направляющие в центре подставки и прикрепите их так, чтобы они указывали на то место, где находится полотно электролобзика.

Я использую двухсторонний скотч, чтобы сначала прикрепить направляющие к подставке, а затем закрепить их винтами.

Просверлите 4 отверстия ø6 мм в углах подставки и вырежьте шестигранник для головки винта.

Просверлите 2 отверстия ø6 мм по центральной линии (между алюминиевыми направляющими) и вставьте Т-образную гайку с противоположной (нижней) стороны. Используйте сверло Форстнера, чтобы сделать их заподлицо с поверхностью.

1. Кронштейн стола для электролобзика — задняя насадка

Поместите кронштейн на центральную линию задней части стола и убедитесь, что центральная линия алюминиевых направляющих направлена ​​в сторону полотна электролобзика. Закрепите насадку струбцинами и просверлите 4 отверстия в столе электролобзика. Затем закрепите крепление к столу с помощью винтов и гаек.

Для изготовления регулируемого рычага вырежьте 2 куска фанеры (38 x 5 x 1,2 см), склейте их вместе и прорежьте прорезь по центральной линии куска. Я использовал шаблон , чтобы вырезать прорезь , но вы также можете использовать лобзик (просверлите отверстие с каждой стороны прорези, а затем вырежьте прорезь лобзиком).

Отшлифуйте внешние стороны рычага и убедитесь, что он хорошо подходит и скользит по направляющим. Прикрепите руку к насадке с помощью деревянных ручек. Вы можете сделать их с зажим для звездообразной ручки . Используйте эпоксидную смолу, чтобы зафиксировать винты в ручках-звездочках.

Изготовление направляющих подшипников для лезвия

Вырежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

СОВЕТ: Я использую подшипники с внутренним диаметром 8 мм. Таким образом, болт на 6 мм имеет место для регулировок.

Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

2. Кронштейн стола для лобзика — боковое крепление

Для крепления регулируемого кронштейна со стороны стола для лобзика необходимо добавить фанерный стол на одну из сторон стола, на который можно установить кронштейн. Я повторно использую уже созданное вложение из предыдущей сборки.

Вырежьте 2 куска фанеры (46 x 12 x 1,2 см; 12 x 13 x 0,9 см) и скрепите их клеем и шурупами. Затем прикрепите доску сбоку от стола лобзика. Важно, чтобы доска была прочно прикреплена к столу, чтобы исключить вибрацию и тряску.

Закрепите крепление на доске так же, как и в случае с задним креплением.

Изготовьте деревянную опору для регулируемого рычага. Опора будет прикреплена к боковой насадке, а регулируемый рычаг будет закреплен поверх деревянной опоры.

Склейте вместе 2 куска фанеры (19 x 5 x 1,2 см) и вырежьте прорезь по средней линии. Прикрепите его к куску фанеры с помощью 2 вставленных Т-образных гаек (11 x 5 x 1,2). Используйте угловые опоры и шурупы для увеличения прочности соединения.

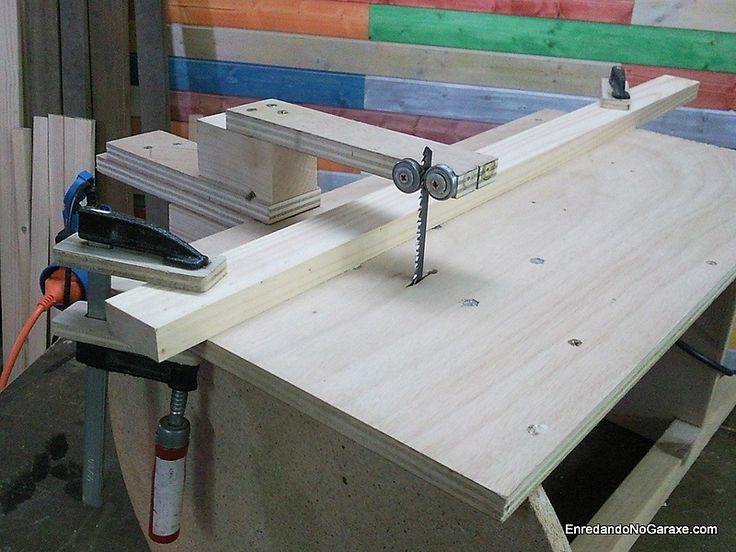

Прикрепите опору к столу и установите нужную высоту. Установите рычаг на опору и отрегулируйте его так, чтобы подшипники окружали лезвие.

Шаг 4. Изготовьте простую ограду для стола из мозаики

Я сделал ограждение стола из алюминиевого уголка и фанеры. Он имеет простой запирающий механизм на одном из концов. Тем не менее, вы можете также легко закрепить линейку на столе и использовать ее в качестве упора.

А вот так выглядит готовый стол для пазла.

Если вы хотите создать аналогичную альтернативу прокручивающейся пиле, то этот стол-головоломка подойдет для этой цели. Есть несколько настроек регулируемого рычага, которые позволят вам резать как короткие, так и длинные заготовки. Вместе с правильным типом лезвия вы сможете выполнять различные типы разрезов и прорезать различные типы материалов.

Как настроить и использовать стол для сборки

Следующие шаги описывают, как установить и использовать стол для сборки. Не забывайте использовать подходящее полотно для электролобзика. Различные типы материалов и различные виды резки требуют подходящего лезвия. Использование правильного полотна является одним из самых важных моментов при работе с лобзиком, как с точки зрения качества, так и с точки зрения безопасности.

При работе электролобзиком в перевернутом положении при каждом движении вверх электролобзик отталкивает заготовку от стола. По этой причине лучше использовать стандартное полотно электролобзика, так как электролобзик, естественно, будет тянуть полотно к столу. Также можно использовать полотно с обратным зубом для тонкой резки, но имейте в виду, как ведет себя полотно.

Резка с помощью стола для лобзика

1. Поместите стол для лобзика на верстак и закрепите его струбцинами
2. Убедитесь, что ничего не шатается и все зафиксировано
3. Вставьте полотно в лобзик и убедитесь, что оно правильно установлено в роликовой направляющей электролобзика
4. Зафиксируйте полотно в нужном положении
5. Установите регулируемый рычаг сзади или сбоку стола электролобзика в зависимости от размера заготовки и пропила
6. Отрегулируйте высоту рычага так, чтобы полотно электролобзика хорошо помещается между направляющими подшипниками и остается между подшипниками даже в самом нижнем положении
7. Включите стол для лобзика
8. Медленно режьте и пусть лобзик сделает всю работу

Режьте медленно и равномерно, чтобы получить наилучший результат, не нужно торопиться.
