Универсальный токарный станок JET GH-1440ZX DRO — цена, отзывы, характеристики с фото, инструкция, видео
GH-1440ZX DRO — компактный токарно-винторезный станок, позволяющий обрабатывать заготовки увеличенных размеров, оснащенный Устройством цифровой индикации, о чем свидетельствует индекс DRO в его названии.
Станок найдет применение на производствах, автомобильных сервисах и мастерских, мастерских широкого профиля, конструкторских бюро и др. Он справится с заготовками диаметром до 360 мм при обработке над станиной и до 600 мм при снятии мостика gap, при этом длинна детали может составлять 305 мм. Диаметр обработки над поперечным суппортом составляет 200 мм. Расстояние между центрами оптимально подобрано для данной модели и составляв 1000 мм, дополнительно предусмотрено проходное отверстие в шпинделе диаметром 80 мм.
Станок оснащен мощным асинхронным двигателем 5,5 кВт напряжением питания 400 В, что позволяет работать длительное время при повышенных нагрузках.
Предусмотрен толчковый режим пуска для облегчения переключения режимов работы. Коробка подач GH-1440ZX DRO DRO имеет множество предустановок, за счет которых оператору не составит труда выбрать необходимый режим работы и нарезать все основные типы резьб.
Как и все токарное оборудование JET, станок установлен на массивную станину, которая служит гасителем вибраций и надежным теплоотводом из рабочей зоны. Она отлита из серого чугуна, направляющие дополнительно закаливаются и особым образом шлифуются. Дополнительная подготовка направляющих позволяет повысить точность обработки и увеличивает ресурс работы станка.
Производитель комплектует GH-1440ZX DRO всем необходимым, чтобы заказчик в сжатые сроки смог провести его пусконаладку и быстро запустить станок в работу. С этой целью вместе со станком поставляются: 3-х кулачковый патрон, планшайбы, подвижный и неподвижный люнеты, УЦИ по трем осям с ценой деления 0,005 мм, система подачи СОЖ, лампа освещения рабочей зоны, поддон для стружки, задняя стенка, ножной тормоз шпинделя, регулируемые опоры станины и многое другое.
Гарантия на GH-1440ZX DRO составляет 2 года.
Особенности
- Компактный размер с большой возможность обработки
- Проходное отверстие в шпинделе 80 мм
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Чугунная станина с закаленными и отшлифованными направляющими
- Возможность нарезания различных резьб в большом диапазоне
- 2 года гарантии
| Характеристика | Значение |
|---|---|
| Диаметр обточки над станиной | 360 мм (gap 600 мм) |
| Диаметр обточки над поперечным суппортом | 200 мм |
| Длина съемного мостика | 305 мм |
| Расстояние между центрами | 1000 мм |
| Частота вращения шпинделя, 12 | 42-1800 об/мин |
| Конус шпинделя | МК-7 (МК-5) |
| Присоединение шпинделя, Camlock | D1-8 CamLock (DIN 55029) |
| Проходное отверстие шпинделя | 80 мм |
Макс. размер резца | 25 х 25 мм |
| Ход поперечного суппорта | 228 мм |
| Ход верхнего суппорта | 130 мм |
| Продольный ход суппорта | 780 мм |
| Пиноль задней бабки | МK-4 |
| Ход пиноли задней бабки | 150 мм |
| Продольная подача | 0.04 — 2.46 мм/об |
| Поперечная подача | 0.03 – 1.23 мм/об |
| Метрическая резьба, 24 | 0,5 — 20 мм |
| Дюймовая резьба, 61 | 1-5/8” – 72” TPI |
| Модульная резьба, 20 | 0.25 – 10 MP |
| Питчевая резьба, 45 | 3-1/4 – 96 DP |
| Мощность двигателя | 5,5 кВт, 50Гц/400В/3ф |
| Габаритные размеры (ДхШхВ) | 2320 х 1050 х 1310 мм |
| Масса GH-1440ZX DRO | 2130 кг |
Комплектация
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Упорный центр МК-5
- Переходная втулка МК-7/МК-5
- Подвижный люнеты захват 12-90
- Неподвижный люнеты захват 20-180
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак (для модели GH-1440ZX DRO)
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины – 6 шт.
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос

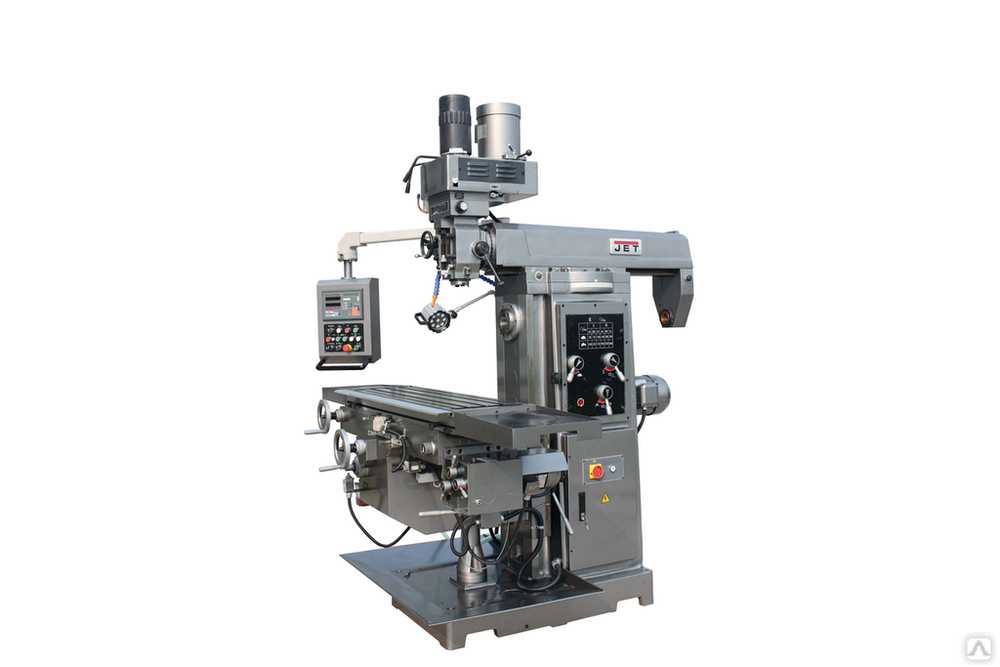

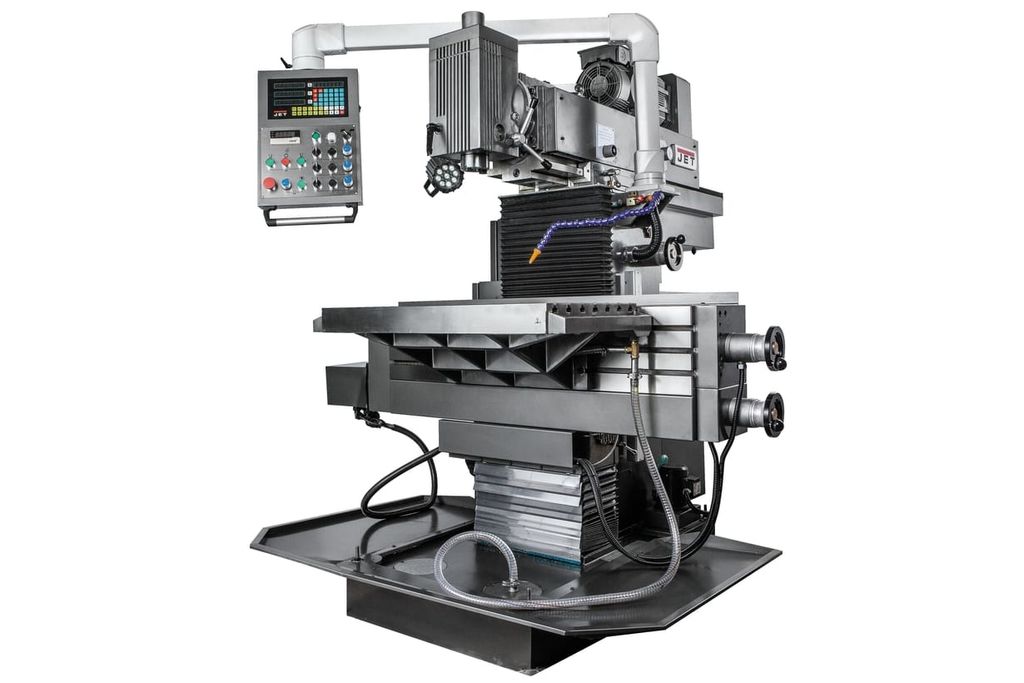

Универсальный фрезерный станок JET JUTM-1834 Servo DRO
ОСОБЕННОСТИ:
- Покрытие Turcite-B по осям X, Y, Z уменьшает коэффициент трения и минимизирует износ направляющих;
- Плавные настройки подачи и быстрая подача по осям X, Y, Z с помощью серводвигателей;
- ШВП по осям X, Y, Z минимизируют люфт;
- Оптимальные регулировки скорости шпинделя и подачи позволяют экономичную обработку различных материалов;
- Переменная регулировка скорости с помощью преобразователя частоты с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках;
- Электронные маховики для ручного перемещения по всем осям входят в стандартную комплектацию;
- Мощная и тяжелая конструкция станины для исключения вибрации;
- Автоматическая система централизованной смазки для направляющих входит в стандартную комплектацию;
- Поворотная головка для горизонтального фрезерования;
- Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов.
Широкоуниверсальный фрезерный станок JET JUTM-1834 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.
Мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 5,5кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин. Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки.
Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках. Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.
Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих. Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y. Устройство цифровой индикации (УЦИ), установленное на JUTM-1834 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
| Характеристка | Значение |
| Напряжение, В | 400 |
| Размер горизонтального стола, мм | 850х450 |
| Размер вертикального стола, мм | 1190х250 |
| Ширина Т-образного паза горизонтального стола, мм | (7) 14х63 |
| Ширина Т-образного паза вертикального стола, мм | (3) 14х63 |
| Ход стола по оси X и Y, мм | 600×450 |
| Ход стола по оси Z, мм | 450 |
| Частота вращения вертикального шпинделя, об/мин | 40-440 440-2000 |
| Конус шпинделя | ISO 40 |
| Автоматическая подача по оси Х, мм/мин | 10-1000 |
| Автоматическая подача по оси Y, мм/мин | 10-1000 |
| Автоматическая подача по оси Z, мм/мин | 10-1000 |
| Ускоренное перемещение стола, мм/мин | 1200 |
| Расстояние от вертикального шпинделя до стола, мм | 75-525 |
| Расстояние от вертикального шпинделя до колонны, мм | 175-625 |
| Расстояние от горизонтального шпинделя до стола, мм | 170-620 |
| Ход пиноли шпинделя, мм | 60 |
| Мощность двигателя, кВт | 5,5 |
| Крутящий момент серводвигателя по осям X,Y,Z, Нм | 10 / 10 / 15 |
| Размер стола, мм | 850 х 450 |
| Длина, мм | 1600 |
| Ширина, мм | 1800 |
| Высота, мм | 2000 |
| Масса, кг | 1900 |
| Длина в упаковке, см | 180 |
| Ширина в упаковке, см | 200 |
| Высота в упаковке, см | 220 |
| Масса в упаковке, кг | 2000 |
JET Универсальный стол для настольных станков
org/Brand»>
Написать рецензиюJET
Универсальный настольный стол JET
Рейтинг Обязательно Выберите рейтинг5 звезд (лучший)4 звезды3 звезды (средний)2 звезды1 звезда (худший)
Имя
Электронная почта Обязательно
Тема обзора Обязательно
комментариев Обязательно
В настоящее время: 227,00 долларов США
Текущий запас:
- Артикул:
- М618519 728100
- Наличие:
- Доставка напрямую от производителя. Сроки выполнения могут варьироваться.
- prop65-текст:
- правда
- проп65-текст-4:
- Кадмий, свинец
Сроки выполнения могут варьироваться.вместе с этим часто покупают
Общая стоимость:
Добавить в корзину
Пожалуйста, выберите опции для всех выбранных продуктов
- Описание
- Ресурсы
Описание
Стол изготовлен из стали с массивной столешницей 20 x 29 дюймов и может выдерживать до 400 фунтов, что делает его идеальным решением практически для любого настольного станка.
Высота стола регулируется от 30 до 35 дюймов, поэтому машины можно расположить на оптимальной для пользователя высоте. Отверстия в нижней раме позволяют пользователям вырезать собственные полки для дополнительного хранения.
Размер стола: 20 дюймов (Г) x 29 дюймов (Д)
Регулировка по высоте: от 30 до 35 дюймов
Грузоподъемность: 400 фунтов
Вес: 43 фунта
