Станок рейсмусовый

Преимущества

Описание

Переносной станок предназначен для строгания заготовок из древесины в заданный размер по толщине. Мощный двигатель с защитой от перегрузки и удлинители рабочего стола для точной установки толщины строгания позволяют выполнить работу не только быстро, но и точно.

Применение

Для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины

На электроинструменты и бензотехнику «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.

Техническая информация

Артикул
Тип станка	Рейсмусовый
Ширина строгания, мм	305
Мощность, Вт	2000
Частота вращения строгального вала, об/мин	8000
Привод рейсмусного барабана	Ременной
Привод механизма автоподачи	Цепной
Кол-во ножей	2
Размер ножа, мм	307х16. 5х1.8
Глубина строгания, мм	3
Скорость автоматической подачи, м/мин	6
Мин. Толщина заготовки, мм	6
Макс. толщина заготовки, мм	160
Мин. длина заготовки, мм	140
Размеры рабочего стола, мм	307х290
Размеры удлинителя стола, мм	365х205
Диаметр подключения к пылесборнику, мм	45/50
Дисплей	нет
Напряжение питания, В/Гц	220±10% /50
Габариты, см	57x36x45. 5
Масса изделия, кг	27.5
Масса в упаковке, кг	29.5
Комплектация
Станок	1 шт
Опора резиновая	4 шт
Калибр для установки ножей	1 шт
Ключ HEX 4 (для снятия кожуха стружкоотвода)	1 шт
Ключ гаечный 8-10 (для фиксации ножей и регулировки положенияоткидных столов)	1 шт
Рукоятка	1 шт
Руководство по эксплуатации	1 шт

Документация

Инструкция
(скачать pdf, 1. 81 МБ)

Рекламная брошюра

(скачать pdf, 2.61 МБ)

Инструкция для печати
(скачать pdf, 1.86 МБ)

РС-305_Приложение к инструкции
(скачать pdf, 181.33 КБ)

Сопутствующие товары

Защита глаз и лица

Защита рук

Ящики

Защита органов дыхания

Сумки и пояса для инструмента

Защита органов слуха

Одежда защитная

Типы рейсмусовых станков и особенности выбора

Данные рекомендации помогут вам разобраться с типах рейсмусовых станков и на что необходимо обращать внимание при выборе станка.

После формирования базовой поверхности заготовки, необходимо сформировать ее толщину. Толщину можно задать и на фуговальном станке, но в этом случае, серьезно потерять в производительности.

Для формирования толщины изделия используются рейсмусовые станки. Которые работают от уже сформированной базовой поверхности.

Рейсмусовые станки различаются по:

1) Количеству опор рейсмусового стола (2 или 4)
2) Типу строгального вала (вал с плоским ножом или шейперный вал)
3) Ширине рабочего стола
4) Типу привода перемещения рабочего стола

По количеству опор рейсмусовые станки бывают 2-х опорные, или 4-х опорные, реже 3-х опорные.

Рассмотрим самые основные группы: 2-х опорные и 4-х опорные станки.

Рейсмусовые станки с двумя опорами как правило относятся к станкам легкого класса. Данная конструкция реализована на станках WoodTec SR 400 (600) ECO и SR 400 (630).

В наличии

Станок рейсмусовый WoodTec SR 400 ECO

Сравнить

Станки по старому курсу до 30 апреля!

147 280 ₽ 2 104 USD

Заказать

В наличии

Станок рейсмусовый WoodTec SR 630

Сравнить

Станки по старому курсу до 30 апреля!

238 000 ₽ 3 400 USD

Заказать

По центру стола равноудаленно от краев расположены две винтовые опоры, которые из-за своей конструкции не предусматривают возможность люфта в процессе обработки, для 100% исключения люфта дополнительно на выходе стол фиксируется 2-мя винтовыми зажимами, что гарантирует стабильность выставленного положения стола.

Конструкцией с четырьмя опорами обладают станки с уже тяжелого класса. Данная конструкция более дорогая, и сложна в обслуживании. Из- за этого данные станки не представлены в номенклатуре станков WoodTec.

По типу строгального вала станка различаются на:
1) Станки с 4-х ножевым прямолинейным валом
2) Станки с шейперными валами

Станки с прямолинейным валом имеют ряд преимуществ:

	Преимущества	Недостатки
4-х ножевой прямолинейный вал	Невысокая стоимость Простота замены инструмента	Образование кинематической волны Возможное образование опережающей трещины
Шейперный вал	«Тянущий рез» Высокое качество строганной поверхности Низкий уровень шума Избежание образования опережающей трещины	Сложность замены инструмента Высокая стоимость

Станки WoodTec поставляются с 4-х ножевым прямолинейным валом, и с шейперным валом (серия W)

По ширине обработки рейсмусовые станки бывают на 400 мм, 600 мм, 800 мм. и выше.

Как правило, самые популярные модели — это станки с шириной обработки на 400 мм, 600 мм.

В номенклатуре WoodTec представлены станки именно на эти ширины.

По типу привода стола станки различаются:
1) С механическим приводом перемещения
2) С электромеханическим приводом
3) Привод перемещения стола при помощи программатора

В станках WoodTec используется самый простой и надежный способ перемещения стола – механический.

Оператор вращает ручку маховика, и тем самым перемещает стол вверх либо вниз. Данный способ является очень точным, т.к. перемещение и конечное положение контролируется оператором.

На станках с электромеханическим приводом перемещения подающего стола, перемещение стола вверх-вниз осуществляется при помощи электродвигателя, но точная настройка ведется в ручную.

Привод перемещения подающего стола при помощи программатора, устанавливается на станках тяжелой серии. И представляет собой перемещение стола на заранее установленное значение. Данная система является очень прогрессивной, но как и все новое, и технически сложное, имеет один большой нюанс — а именно сложность наладки и калибровки.

Ознакомиться с полным ассортиментом рейсмусовых станков вы можете в разделе «Рейсмусовые станки»

Если у Вас остались вопросы, ждем ваших писем или телефонных звонков.

Поделиться ссылкой:

Написать письмо директору

Профессиональный рейсмусовый станок 5,5 кВт 400В JWP-208-3 JET 708584T

Применение

Jet JWP-208-3 — мощный и производительный рейсмусовый станок профессионального класса для частных мастерских с большими объёмами работ и для поточного производства на промышленных предприятиях..Данная информация скопирована со страницы: http://www.vseinstrumenti.ru/stanki/reysmusno-fugovalnye/jet/jwp-208/

Описание

Массивная (300 кг), устойчивая и жёсткая конструкция имеет стандартную для среднеразмерных станков компоновку: строгальный узел с мотором и механизмом подачи закреплён неподвижно.
Для регулировки просвета и, соответственно, толщины снимаемого слоя стол перемещается по четырём колоннам.
«Лифт» производится вращением маховика с рукояткой, после регулировки положение стопорится винтовыми зажимами.
С верхней стороны моторного модуля есть вальцы для обратной подачи заготовки.
Ролики в поверхности стола, снижающие трение заготовки, установлены на эксцентриковых осях для простой и удобной регулировки выступа над его уровнем.
Мощный (более 5 киловатт) двигатель, высокая жёсткость и строгальный вал с четырьмя лезвиями обеспечивают чистую, уверенную и производительную работу по любым породам.
В сравнении с более лёгкими моделями этот станок сравнительно тихий.
Подача заготовки производится валами разного типа: первый металлический с насечками («рябуха»), второй гладкий резиновый.
Механизм привода с двумя передачами для выбора скорости (7 или 10 м/мин).
Станок можно оснастить валом helical (дополнительная опция). С ним выше качество строгания, а обслуживание и эксплуатация прощ е: отпадает надобность в заточке и регулировке ножей, в разы снижаются шум и вибрации, участки древесины с сучками и обратным направлением волокон обрабатываются без дефектов.

Особенности

Возможность установки строгального вала helical
2-ступенчатая регулировка скорости подачи
Рейсмусовый стол с роликами
Регулировка высоты строгания вращающимся маховиком
Шестеренчатый механизм регулировки высоты стола
Съемные роликовые подающий и разгрузочный столы
Корпус из чугунного литья

Характеристики

Потребляемая мощность, кВт 5,5
Напряжение, В 400
Потребляемая (выходная) мощность основного двигателя, кВт 5,5 (3,8)
Частота вращения строгального вала 5000 об/мин
Диаметр строгального вала 81 мм
Размер ножей (ДхШхТ) 510 х 25 х 3 мм
Количество ножей 4
Скорость подачи заготовки 7 и 10 м/мин
Максимальная ширина заготовки, мм 500
Максимальная высота заготовки, мм 200
Максимальная глубина строгания за один проход 5,0 мм
Максимально допустимая глубина строгания за один проход по всей ширине 2,0 мм
Минимальная длина заготовки 170 мм
Длина рейсмусового стола (с удлинителями) 654 (1470) мм
Диаметр вытяжного штуцера, мм 127
Длина, мм 660
Ширина, мм 930
Высота, мм 1050
Масса, кг 300
Длина в упаковке, см 97
Высота в упаковке, см 115,5
Масса в упаковке, кг 359

Комплектация

рейсмусовый станок JET JWP-208-3
комплект ножей (установлен на валу)
передний и задний роликовые удлинители стола
тумба-подставка для напольной установки

Производство JPW Tools AG (Швейцария/Тайвань). Гарантия 2 года.

Jet — это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

Техника безопасности:

Прочтите руководство пользователя. Перед началом эксплуатации станка внимательно прочтите руководство пользователя. Уясните для себя ограничения и опасности, связанные с эксплуатацией станка.
Установка. Если станок устанавливается на пол, используйте анкерные болты высокого качества. На основании станка имеются монтажные отверстия под анкерные болты. Если станок устанавливается на подвижное основание, убедитесь, что колеса заблокированы.
Защита глаз. Надевайте специальные очки или щит для защиты глаз. (ПРИМЕЧАНИЕ: обычные очки являются только ударопрочными, но не являются защитными.) Также используйте защитную маску или респиратор, если строгание сопровождается высоким пылевыделением.
Форма одежды. Не надевайте свободную одежду, галстуки, украшения или перчатки. Эти вещи могут быть захвачены движущимися деталями станка. Спрячьте длинные волосы. Закатайте рукава выше локтей.
Расположение станка. Расположите станок таким образом, чтобы зона возможной отдачи заготовки не находилась на одной линии с проходами, дверными проемами, блоками промывки и другими рабочими зонами. Не эксплуатируйте станок во влажных или сырых помещениях, не подвергайте воздействию дождя. Поддерживайте хорошее освещение рабочей зоны.
Электрическое заземление. Убедитесь, что станина станка заземлена, а во внутренней электропроводке имеется заземляющий провод. В случае использования кабеля и штекера, убедитесь, что штекер с контактом для заземления подключается к подходящему заземлению. Следуйте процедуре заземления, прописанной в электротехнических правилах и нормах.
Защитные заграждения. Убедитесь, что защитные заграждения находятся в хорошем рабочем состоянии и установлены на своих местах. Не работайте на станке при открытой крышке коробки скоростей. Если заграждения необходимо снять для проведения технического обслуживания или настройки станка, то по завершению работ их следует незамедлительно установить на место. Не работайте на станке при снятых защитных заграждениях.
Обслуживание станка. Перед включением уберите со станка все дополнительное оборудование, такое как клинья, гаечные ключи, отходы производства и ветошь для протирки. Поддерживайте пол вокруг станка чистым, убирайте отбракованные заготовки и опилки, чтобы свести к минимуму опасность поскользнуться.
Выключение питания. При выполнении технического обслуживания или ремонта убедитесь, что штекер станка выдернут из розетки либо станок отключен от электричества и заблокирован.
Строгальный вал. Вовремя затачивайте ножи и очищайте от ржавчины и древесной смолы. Убедитесь, что винты регулировочных клиньев плотно затянуты.
Заготовка. Проверьте материал на предмет выпадающих сучков, гвоздей и других дефектов, которые могут стать причиной повреждения ножей или представлять угрозу получения травмы для оператора. Не прикасайтесь к роликам подачи, разгрузи и строгальному валу во время работы станка. Используйте подходящий удлиняющий кабель. Убедитесь, что удлиняющий кабель находится в хорошем состоянии. При использовании удлиняющего кабеля, удостоверьтесь, что сечение кабеля является подходящим для той силы тока, которую потребляет станок. Кабель с недостаточным размером сечения приведет к падению напряжения в сети, потере мощности и перегреву.
Наркотические вещества, алкоголь, медикаменты. Не работайте на станке под воздействием наркотических веществ, алкоголя или каких-либо медикаментов.
Если вы плохо разбираетесь в работе на рейсмусовых станках, обратитесь за советом к вашему наставнику, инструктору или другому квалифицированному специалисту.
Вредные условия производства. Пыль, образующаяся при шлифовании, распиловке, затачивании, сверлении и других формообразующих операциях, содержит химические вещества, являющиеся причиной появления рака, врожденных пороков и других болезней репродуктивного характера. Некоторые примеры данных химических веществ: • Свинец из красителей на свинцовой основе. • Кристаллический диоксид кремния из кирпичей и цемента, а также других продуктов строительной промышленности. • Мышьяк и хром из химически обработанного пиломатериала. Риск воздействия данных веществ зависит от того, насколько часто вы с ними работаете. Чтобы снизить воздействие вредных веществ работайте в хорошо проветриваемом помещении, используйте специальное защитное оснащение, такое как респираторы, которые специально разработаны, чтобы задерживать микроскопические частицы.

Видео:

Отзывы о Профессиональный рейсмусовый станок 5,5 кВт 400 В JWP-208-3 JET 708584T

Отзывов пока не было. Вы можете оставить его первым

Строгальные станки для обработки дерева

Станки SCM для столярных мастерских объединяют все технологии деревообработки: как для ремесленников, так и для промышленных предприятий.

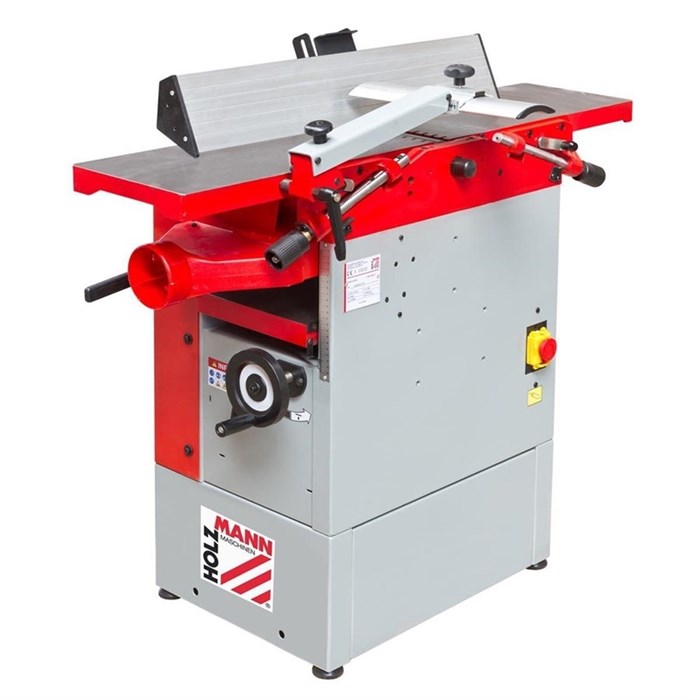

Фуговально-рейсмусовый станок представляет собой комбинированный столярный станок, который сочетает в себе работу строгального станка и рейсмусового станка.

Фуговально-рейсмусовые станки SCM позволяют очень быстро переходить от одной обработки к другой.

Такая скорость перехода от строгального станка к рейсмусовому имеет основное значение для работы мастера столяра или столяра-любителя, которым часто приходится обрабатывать одну деталь, в отличие от серийного производства, где большое количество деталей проходит обработку на одном из двух строгальных станков, прежде чем перейти на другой тип обработки. В этом случае один и тот же элемент обрабатывается на обоих станках, а скорость переключения с одного станка на другой делает их работу проще и быстрее.

Фуговально-рейсмусовые станки SCM компактны и прочны, они подходят для очень гибкого производства. Это идеальное решение для требовательных мастеров и столяров.

Узнать большеЗакрыть

L’invincibile fs 7

extra warranty

nova fs 520

extra warranty

nova fs 410

extra warranty

minimax fs 52es

minimax fs 41es

minimax fs 41e

minimax fs 41c

minimax fs 30c

minimax fs 30g

Frequently Asked Questions

Не отказываюсь ли я от некоторых преимуществ, работая на комбинированном фуговально-строгальном станком вместо отдельных машин?

Это зависит от вашей ситуации и располагаемой площади. По моему мнению, в мастерской, где работает один — два человека в небольшом помещении комбинированный станок — это единственное решение, но я бы сказал, что это не совсем четкое или справедливое сравнение.

Стандарт для большинства небольших мастерских, которые я видел за последние 40 с лишним лет, — это 6-дюймовый фуговальный станок (возможно, 8-дюймовый, если поместится) и 12-дюймовый передвижной строгальный станок (или, может быть, 15-дюймовый отдельно стоящий).

Когда они не используются, они должны быть на колесах и/или храниться на складе. Сколько раз вы получаете доски шире, чем 6-8″? Довольно часто. Шире 12 дюймов? Не так уж часто, по крайней мере, не с обычными припусками.

При использовании 12-дюймового или 16-дюймового комбинированного фуговально-строгального станка потребуется гораздо меньше обходных приемов, в большинстве случаев достигается большая производительность, большая мощность, лучшее качество — и все это на площади в половину меньше.

При чем дешевле (если сравнивать одинаковые размеры) или за только немного большей платой, если сравнивать со «стандартом», о которым говорилось раньше.

Узнать больше Закрыть

Почему в европейских комбинированных станках фуговально-строгальных станках станина обычно короче чем в отдельностоящих фуговальных станках, такой же ширины?

Они разработаны, в первую очередь, для экономии пространства, поэтому более длинная станина имеет меньше смысла. Если учесть, что большинство небольших мастерских фокусируется на деталях для мебели, то на самом деле не целесообразно выпрямить и обрабатывать кромки или сглаживать лицо панели длиной более чем 72 дюйма или меньше.

Если вы не контурной обработки, вам не понадобятся более длинные доски, и нет смысла соединять кромку или фрезерованное лицо панели. Достаточное профуговать и сформировать профиль. Такая точность просто не нужна, и она невероятно дорогостящая, при чем часто получается 3-4′ непригодного материала из 10′ доски.

В тех случаях, когда вам нужно обрабатывать детали длиной 8′ или более, например, для столешницы обеденного стола, можно приобрести удлинительные системы у многих поставщиков вторичного рынка, или сделать их собственными средствами.

Эти комбинированные станки имеют тенденцию фокусироваться больше на ширине чем на длине, и вы найдете это гораздо более практичным, полезным и красивым, с большими возможностями для дизайна, которые дает более широкий материал.

Узнать больше Закрыть

Разве смена обработки не доставляет особых хлопот?

Смена обработки занимает одну минуту. В среднем, для мебельных проектов требуется примерно всего 1 час общего времени обработки, от функций фугования и строгания и не более 1-3 смен в течение этого часа.

Теперь сравните это с отдельными машинами с меньшей производительностью, при чем обе машины на колесах и/или находятся на хранении.

Чтобы перейти от фуговального станка к строгальному станку, вам необходимо убрать одну машину с места и переместить другую в цех, а также переключить шланг для сбора пыли, и электрические подключения.

Речь идет о 3-5 минутах на смену, и о большем затруднении. Я испытал оба способа, и нет никакого сравнения — комбинированная машина намного быстрее.

Узнать больше Закрыть

Нужно ли настраивать фуговальный станок каждый раз, когда вы переходите от строгальной обработки на фуговальную?

Не на станке Minimax. Все отрегулировано и обработано с точностью. После настройки вы можете снова и снова возвращаться к одной и той же точной настройке, без необходимости что-либо переустанавливать.

Узнать больше Закрыть

Какая режущая головка мне подходит, спиральная головка Xylent или система Tersa с прямыми ножами?

Это как дискуссия типа «Отличный вкус! … Меньше наполняет!». И Tersa, и Xylent — отличные системы. Вероятно Терса больше подходит ремесленной мастерской, а для производственной мастерской более подходящая будет, вероятно, системе Xylent.

Вопреки распространенному мнению, и болтовне в Интернете, тесты снова и снова показывают, что лучший результат по-прежнему достигается с помощью только что заточенного прямого ножа, такого как Tersa.

Однако между сменами ножей вы можете продлить работу, используя твердосплавные ножи на сегментированных спиральных головках.

Обе системы представляют собой интеллектуальные и элегантные решения, не требующие настройки ножа. На Tersa можно поменять ножи менее чем за 2 минуты, и в зависимости от размера станка и диаметра вашей головки может потребоваться 7-10 минут, чтобы повернуть все ножи на головке Xylent.

Обе системы работают тише, чем стандартная головка, Tersa, потому что ее ножи выступают всего на 2 мм от корпуса режущей головки, однако, если для вас очень важна бесшумная система, то головка Xylent издает наименьше шума.

Узнать больше Закрыть

Почему чугунные рабочие столы рифленые, а не шлифованные?

Процесс фрезерования на столе имеет преимущество перед гладкими поверхностями; он более дорогостоящий, но также более эффективный. Это может быть чрезвычайно выгодно на фуговальном или строгальном столе.

По мере того, как лицо доски становится более плоским, увеличивается его сопротивление поверхности и между лицом и столом создает больше вакуума. Таким образом, толкать становится все труднее. Канавки препятствуют эффекту вакуума. Это тонкость, но разница заметна.

Узнать больше Закрыть

Какие преимущества предоставляет комбинированные станки Minimax по сравнению с конкурентами?

Их есть немало. С точки зрения использования, фуговально-строгальные станки Minimax имеют лучшее и самое быстрое время смены обработки, в основном из-за того, что при использовании Minimax стол строгального станка не должен быть полностью опущен при использовании фуговального агрегата.

Позиционировующее колесо может выполнять даже 25 оборотов меньще, в любом направлении, при каждои переходе с строгальной обработки на фуговальную

В других марках всасывающий патрубок пыли находится на противоположных сторонах машины, но не у Minimax — наш всасывающий патрубок пыли находится в одном и том же точном положении для каждой функции, поэтому вам не нужен более длинный шланг и перемещать это или изменять положение системы сбора пыли.

В общем, вы также увидите, что на станках Minimax компоненты более тяжелые, отливки толще, фрезеровка лучше. А благодаря более жестким допускам, машины Minimax будут сохранять свои настройки в течение более длительного периода времени.

Направляющая Minimax длиннее, выше и жестче, и можно ее зафиксировать в двух точках, чтобы добиться нулевого изгиба, по сравнению с консольной конструкцией других. Кроме того, для ножевых головок есть в распоряжении и много других вариантов.

Несмотря на то, что базовая конструкция Minimax было создана более 40 лет назад, но станки всех эпох сохраняют свою популярность в мастерских во всем мире.

Узнать больше Закрыть

по дереву, многофункциональный, своими руками, чертежи

Содержание

Рейсмусовый станок по дереву
Суть станка рейсмусового типа

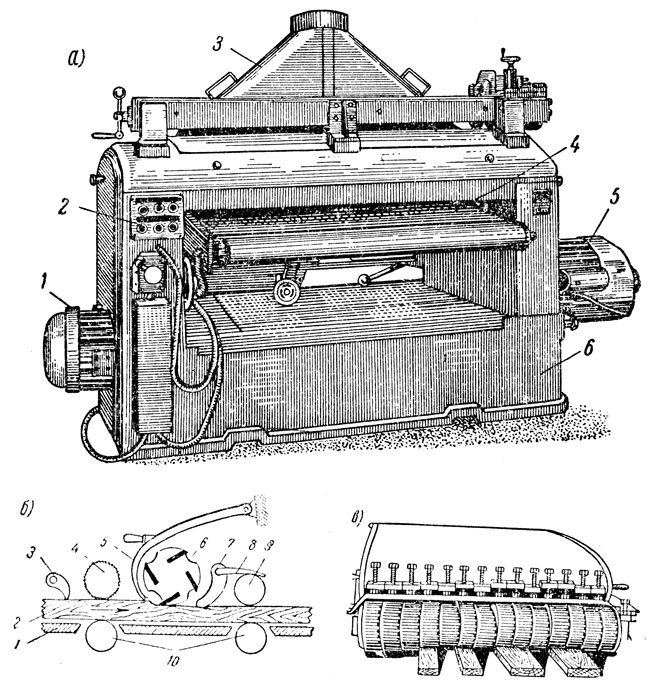

Типовое устройство рейсмусового станка
Конструкция специализированного станка-рейсмуса по дереву
Специфика фуговально-рейсмусовых моделей станков
Универсальные конструкции рейсмусов
Рейсмусовый станок своими руками
- Рейсмус из электрического рубанка
- Самодельный деревообрабатывающий рейсмусовый станок
Заключение

Все чаще в домашнем арсенале столяров – любителей, не говоря уже о профессионалах, можно встретить рейсмусовый станок, используемый для деревянных заготовок хорошего качества. Электрические столярные инструменты ручного и переносного типа постепенно вытесняются станковыми моделями, и рейсмусовый станок можно считать наглядным тому подтверждением. Сегодня уже мало иметь возможность быстро и без особых усилий резать деревянную заготовку, даже в любительском изготовлении мебели и домашних приспособлений, когда требуется высокое качество станковой обработки.

Рейсмусовый станок по дереву

Среди ближайших родственников рейсмусового станка можно назвать наиболее известные и популярные системы:

Строгальный станок по дереву, снимает верхнюю, наиболее грубую часть заготовки после распила бревна и бруса на мощных циркулярных пилах;
Фуговальный станок используется для предварительной получистовой обработки поверхности доски или плиты из дерева;
Шлифовальный станок применяется для чистового выведения под полировку дерева или обработку лаковыми политурами, восковыми мастиками.

Первые два типа станков отличаются лишь размерами рабочего стола, количеством режущих кромок, скоростью резания. Устройство станины, ножевого блока, привода и системы подачи заготовки из дерева во многом похожи. В шлифовальном станке вместо ножей используются шлифовальные барабаны и ленты.

К сведению! Между операциями шлифования и фугования дерева предполагается обработка заготовки рейсмусовым типом барабанного ножа.

При правильном подборе режимов качество обработки дерева на рейсмусовом станке получается достаточно высоким, что зачастую дает возможность отказаться от шлифования деревянной поверхности.

Во многих случаях, при работе с легкими и средними по плотности заготовками, операции фугования и чистовой резки выполняют на одном фуговально – рейсмусовом станке. Достаточно лишь последовательно перенастроить режим резанья и обороты вращения ножевого блока. Один станок фактически заменяет два.

Суть станка рейсмусового типа

Считается, что свое название рейсмусовый станок получил от известного столярного инструмента рейсмуса, используемого для нанесения разметки параллельных линий на заготовках и щитах из цельного и клееного дерева. В этом утверждении есть определенная доля правды, так как рейсмусовые типы станков используются преимущественно для двух операций:

Чистовое строгание, обеспечивающее гладкую поверхность дерева;
Калибровка параллельности плоскостей щита, резанной деревянной рейки, доски.

В прежние времена параллельность плоскостей после строгания проверялась рейсмусом, после того как стало возможным изготовление станков с высокооборотными цилиндрическими ножами, название рейсмусовый так и осталось за надежными и очень удобными в работе устройствами.

Типовое устройство рейсмусового станка

В современной столярной мастерской практически невозможно обойтись без инструментов для чистовой обработки, в том числе шлифовального и рейсмусового станков. В зависимости от объема выполняемых столярных работ, нагрузки и номенклатуры изделий из дерева рейсмусовый станочный парк делится на две группы:

Специализированные станки и приспособления, рассчитанные на одну-две операции. Помимо основного блока для односторонней или двухсторонней обработки поверхности дерева, в конструкции может использоваться приспособление для распиловки или подрезки торцов заготовок;
Универсальные деревообрабатывающие станки с рейсмусом. Такой агрегат может обеспечить выполнение от 4 до 12 наиболее важных и востребованных типов обработки дерева.

В условиях выполнения больших объемов обработки дерева более выгодными оказываются специализированные станки по дереву. Во-первых, нет необходимости выполнять регулярную перенастройку и наладку режущих инструментов, выше точность и качество обработки, а во–вторых, работа на специализированном рейсмусовом агрегате не требует высокой квалификации.

Универсальный вариант более гибкий в работе, но для использования многофункционального станка по дереву потребуется серьезный опыт настройки и обслуживания устройства. В условиях мелкосерийного или штучного изготовления деталей из дерева нормально работают только МФУ станки с рейсмусовыми приставками известных брендов.

Китайский ширпотреб очень быстро теряет точность обработки заготовок из дерева, и зачастую, после нескольких лет эксплуатации универсальный деревообрабатывающий станок с рейсмусом — приставкой переделывается владельцами в специализированные устройства, например, циркулярку или электрофуганок.

Конструкция специализированного станка-рейсмуса по дереву

Устройство и кинематическая схема рейсмусового станка для обработки дерева мало чем отличается от фуговального агрегата. Основу конструкции составляет стальная или алюминиевая станина, на которой закреплен двигатель с зубчатой или цепной передачей. В верхней или средней части станка расположен рабочий стол и цилиндр с установленными «накосую» режущими ножами.

Важно! Главное отличие рейсмусового агрегата от фуговального и тем более строгального станка заключается в использовании специальных подшипниковых опор, обеспечивающих низкий уровень вибраций.

Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана. В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева.

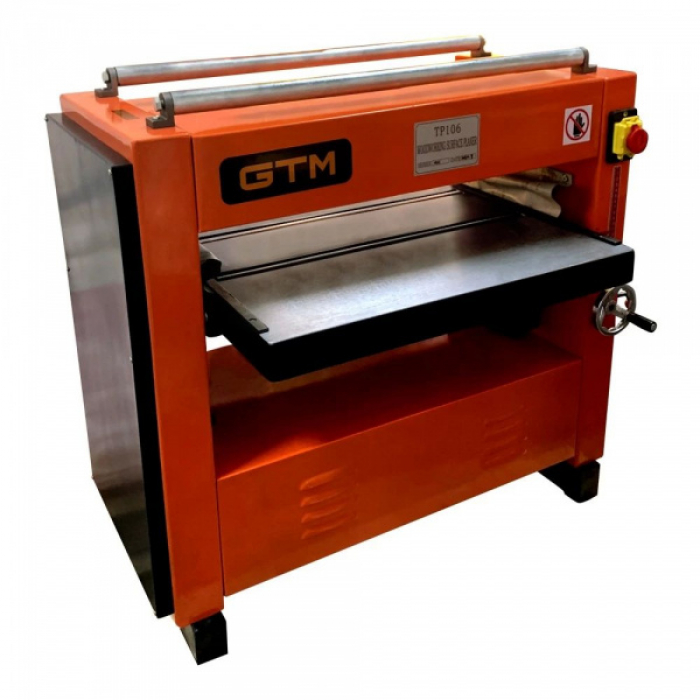

Рейсмусовые аппараты выпускаются в двух вариантах:

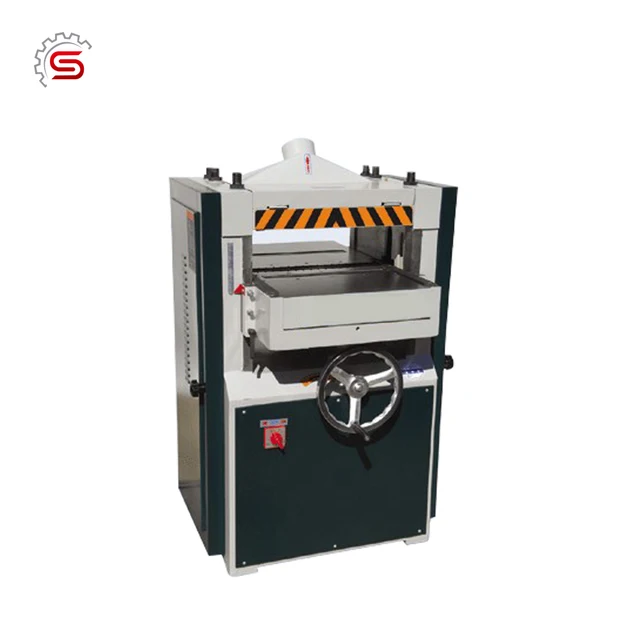

Двухсторонние станки с одновременной обработкой противоположных поверхностей. Размеры обрабатываемой поверхности редко превышают 30х50 см для любительских моделей и 50х50 см для изделий профессионального уровня;
Односторонние агрегаты с увеличенной длиной рабочего стола. В первую очередь такие станки ориентированы на обработку заготовок из дерева большой длины.

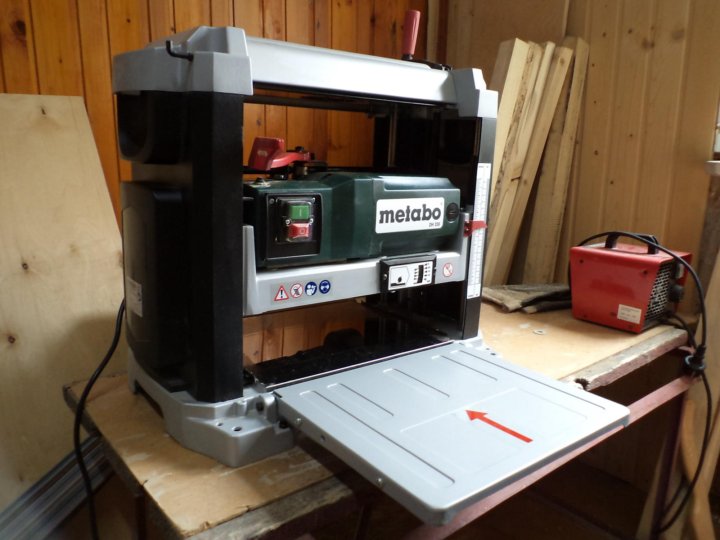

В качестве примера наиболее удачных версий рейсмусовых станков двухсторонней обработки можно привести модели рейсмус Макита 2012NB или JET-JWP12.

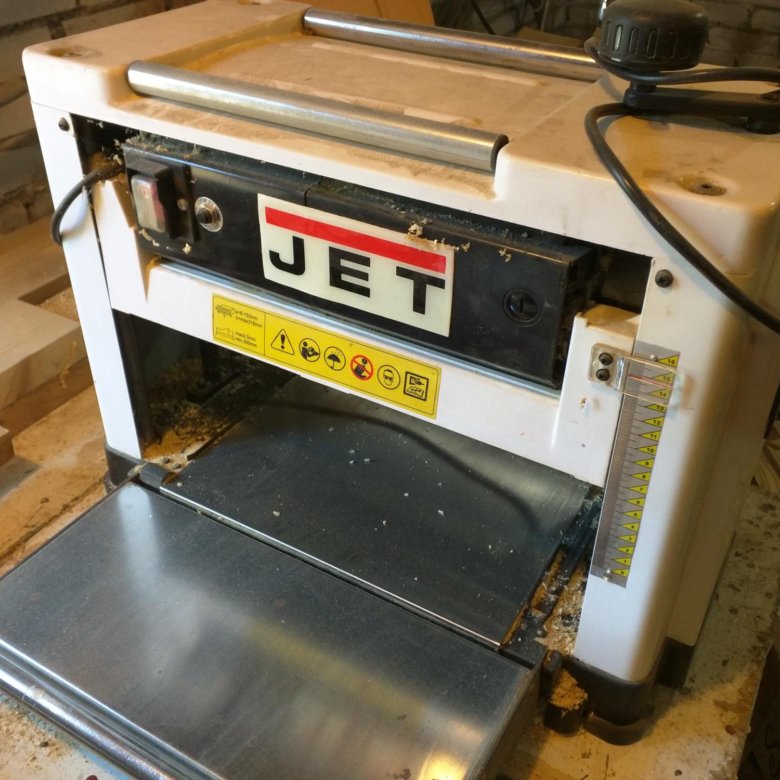

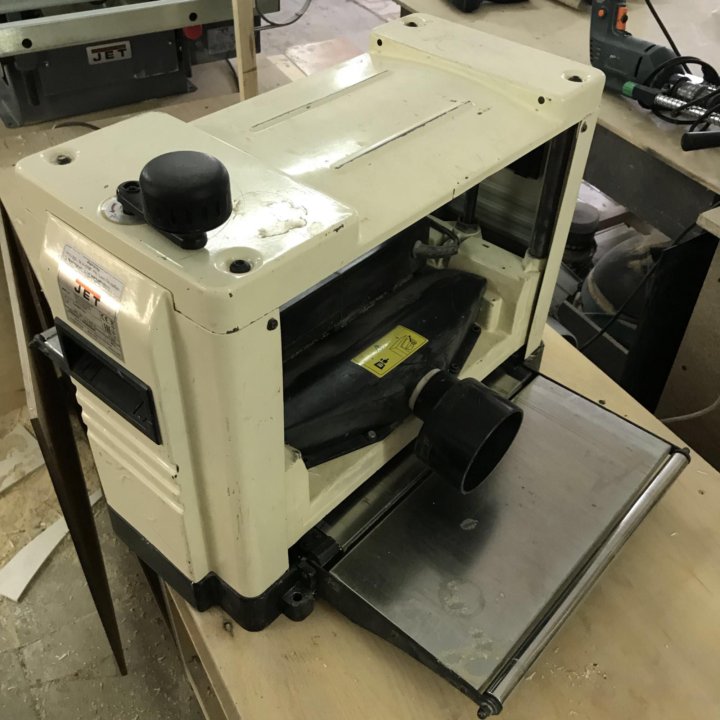

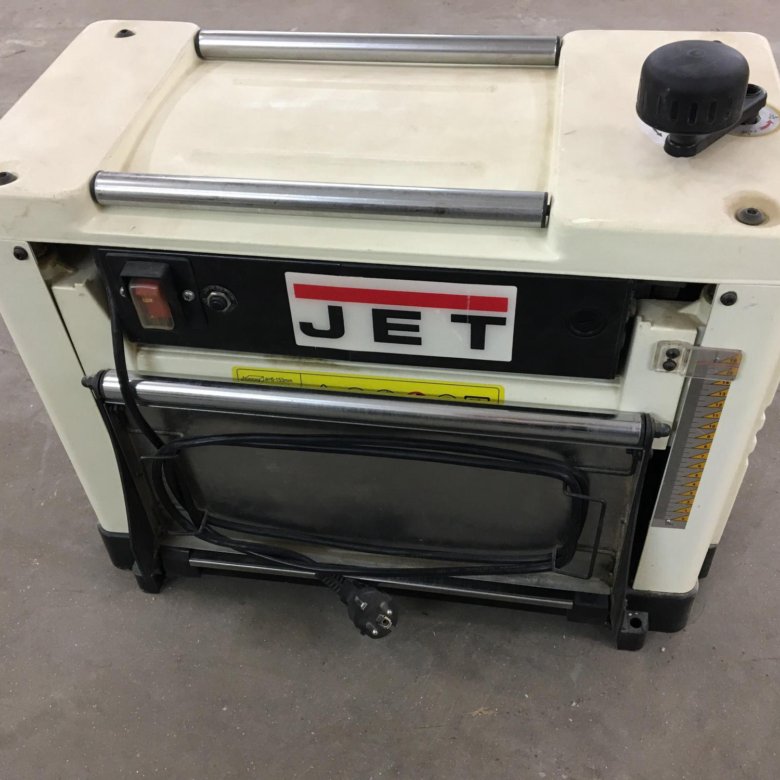

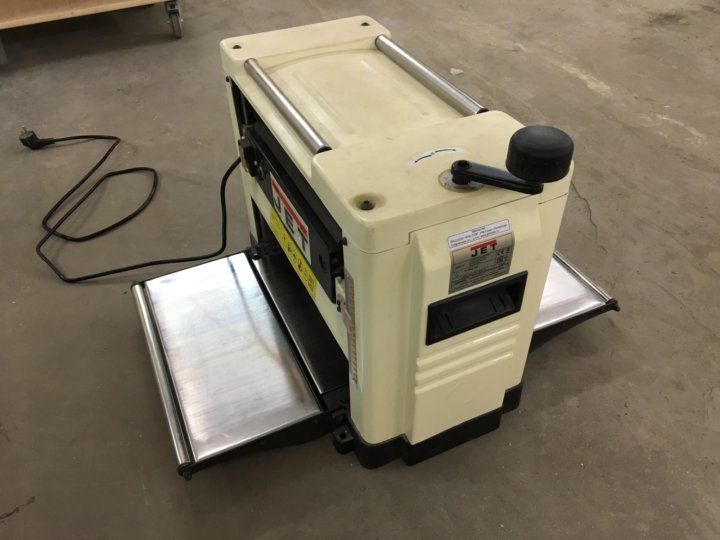

Последний вариант выпускается швейцарской компанией JET, хорошо известной качественными и точными станками по дереву.

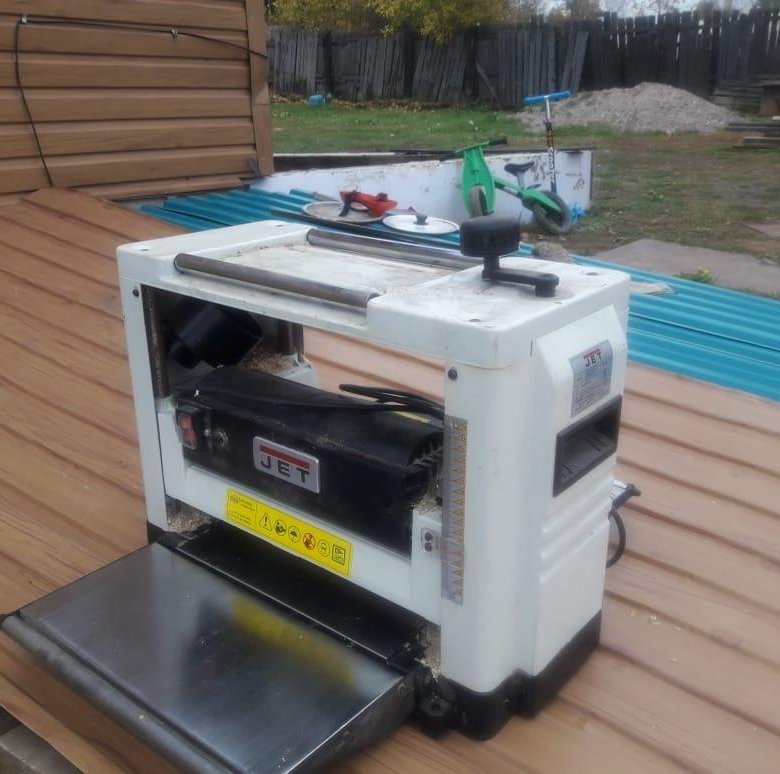

Модель JWP12 рассчитана на небольшую нагрузку, из-за использования мощного коллекторного двигателя в 1,8 кВт производитель рекомендует кратковременно-повторный режим обработки дерева. Вес установки всего 27 кг, что позволяет убирать рейсмусовый аппарат с рабочего места по окончанию работ. На режущем цилиндре диаметром 48 мм установлены два ножа из кованой легированной стали. При вращении вала на скорости в 9000 об/мин можно обрабатывать заготовки шириной 300х500 мм с подачей почти 12 см/с.

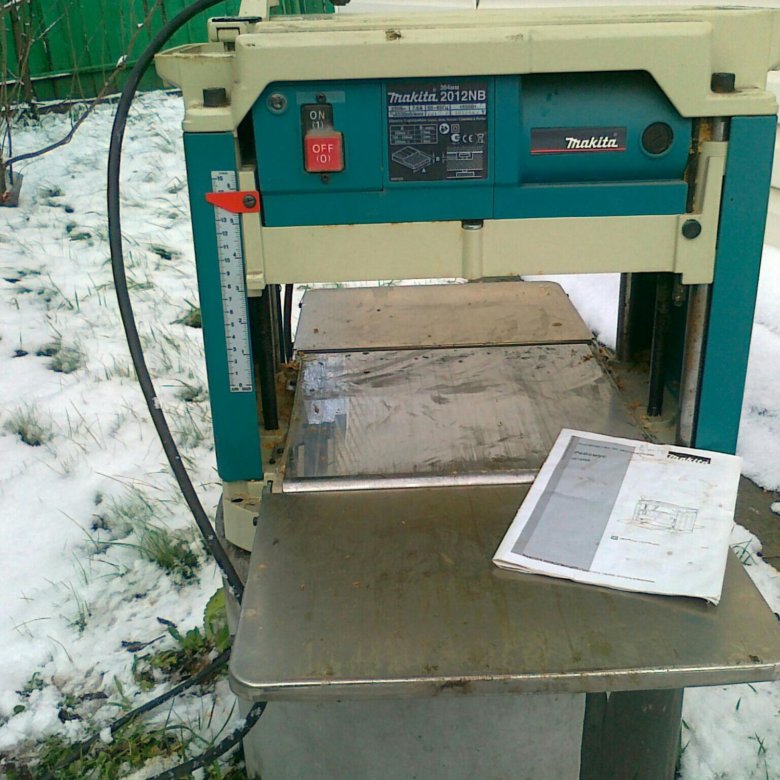

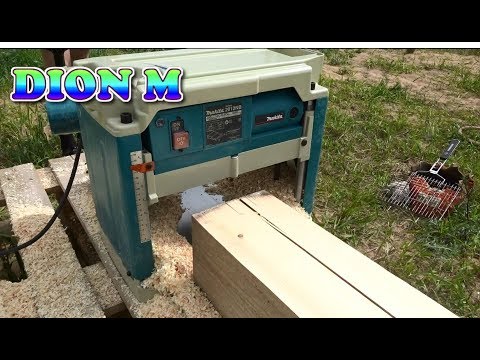

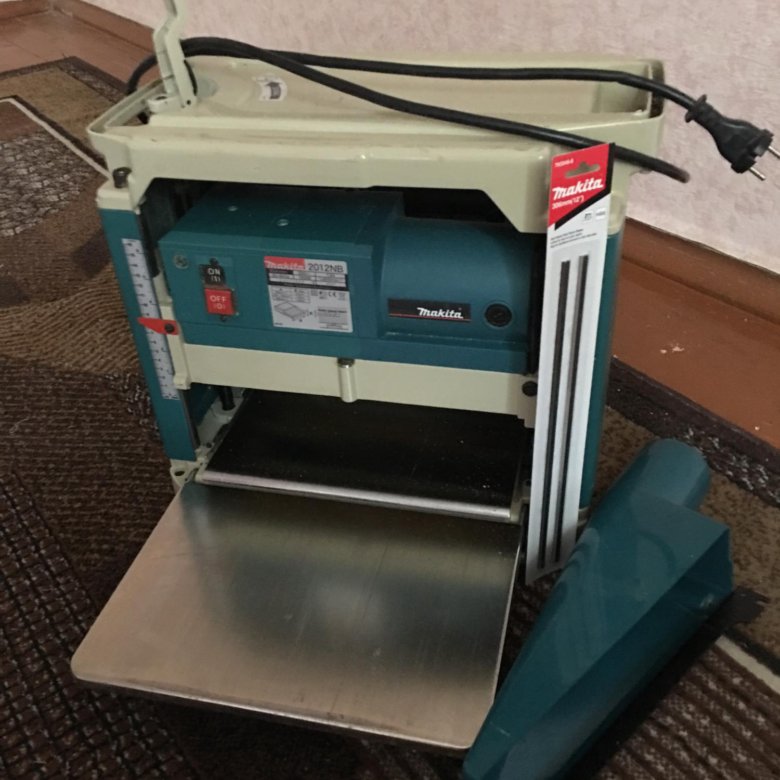

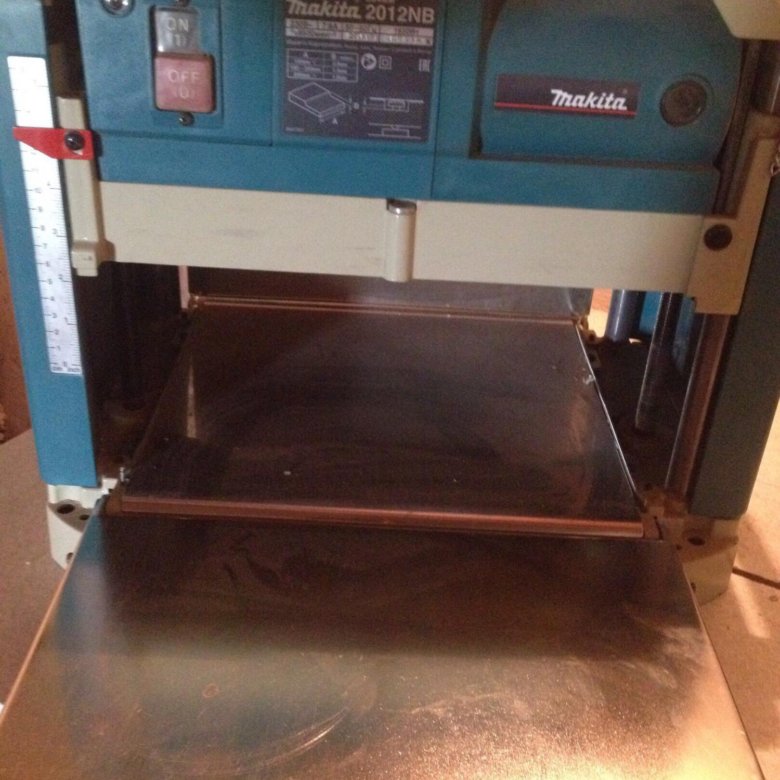

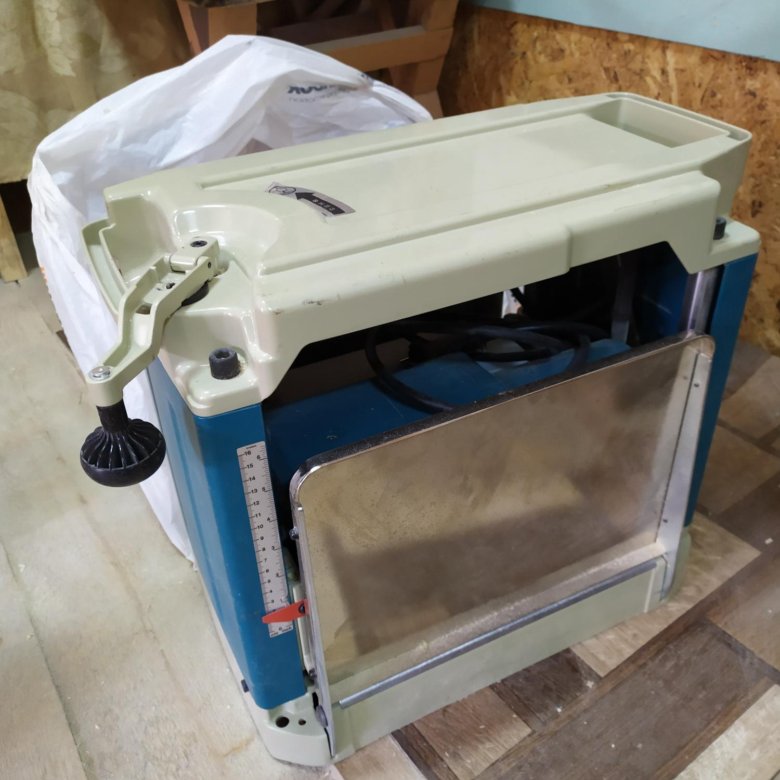

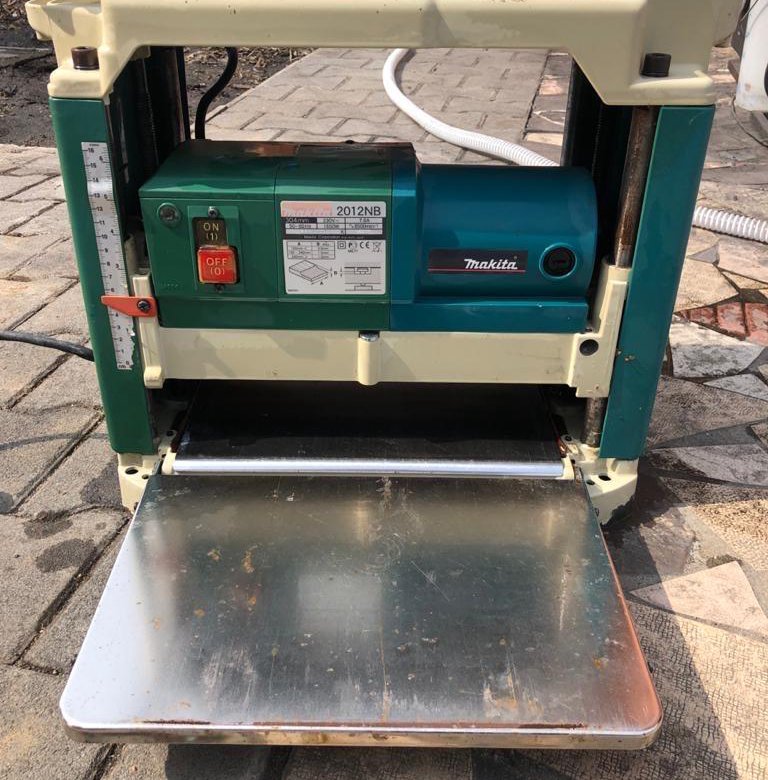

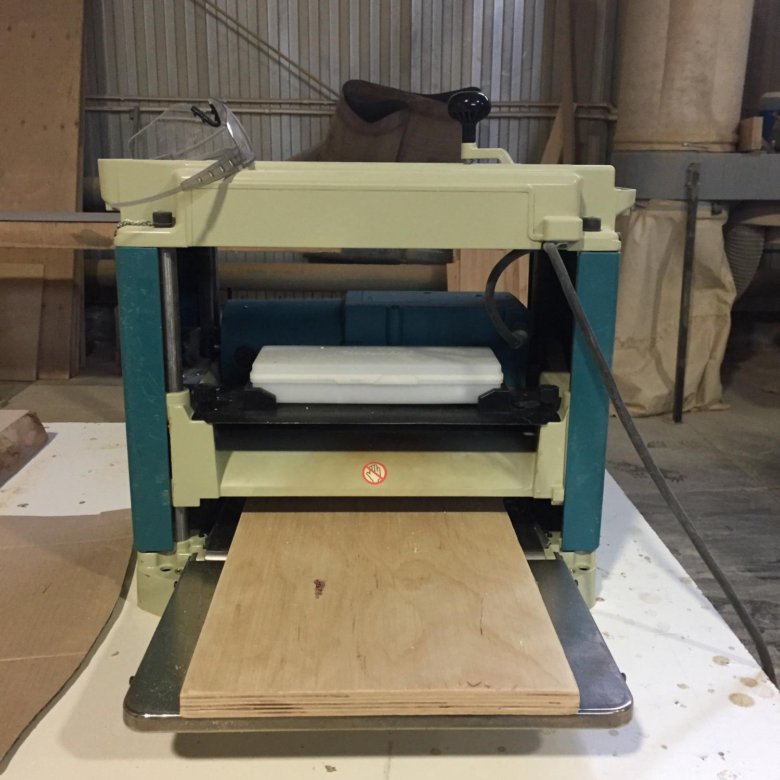

Более изящный рейсмус Макита 2012 NB оснащен двигателем в 1,65кВт и специальной системой подачи материала. Станок режет дерево толщиной от 3 до 100 мм. Аппарат получился достаточно шумный, в работе выдает звук до 80 дБ, но зато, в отличие от JWP12, выдерживает в несколько раз большую нагрузку и не требует столь частых перерывов в работе.

В среде любителей известной популярностью пользуется американский рейсмус Метабо Dh430.

Специфика фуговально-рейсмусовых моделей станков

Можно сказать, что данный тип рейсмуса является переходной моделью от специализированой техники к многофункциональным устройствам. Например, модель Holzstar-ADh300 конструктивно является обычным односторонним рейсмусом, но благодаря мощной алюминиевой раме, полноразмерному рабочему столу и специальной системе подачи заготовки станок может с одинаковым успехом выполнять и фугование, и финишную обработку.

Единственным недостатком является высокая стоимость изделия, на сегодня самые дешевые экземпляры стоят от 550 Евро.

Универсальные конструкции рейсмусов

Схема компоновки МФУ станка со встроенным рейсмусом кардинально отличается от специализированного рейсмусового аппарата. Обычно деревообрабатывающий многофункциональный бытовой станок с рейсмусом изготавливается в виде стальной массивной коробки, внутри которой расположен электрический двигатель и система передачи вращающего момента от мотора к режущим приспособлениям.

В самых мощных используются тяжелые асинхронные двигатели от 1,5 до 3 кВт. Из-за того, что двигатель выдает одну частоту вращения вала, приходится использовать систему регулирования оборотов и вращающего момента. Поэтому многофункциональное устройство всегда получается более шумным и менее надежным в работе.

В комплект режущих приспособлений, помимо рейсмусового ножа, входит:

Циркулярная пила;
Фрезерная головка;
Устройство для сверления отверстий под любым углом;
Строгальный вал с ножами.

Кроме режущих устройств, в конструкции МФУ используется несколько типов направляющих и позиционирующих приспособлений. Например, вращением приводных валов можно выставить угол подрезки кромки или фрезерования паза в диапазоне 0-90^о.

Типичным представителем класса универсалов является станок швейцарской компании Holzstar модели UMK6. Его основные параметры приведены в таблице.

В конструкции предусмотрено выполнение шести операций – сверление, распиловка циркулярной пилой, фрезерование, обработка рейсмусом, фугование.

Габариты 880х 835 см, вес 52 кг. Мощность асинхронного двигателя – 1 кВт. Разумеется, точность и качество обработки универсального UMK6 не может сравняться со специализированными моделями, но того, что может выдать станок, вполне хватает для любых домашних работ или даже для производства несложной мебели, тары, ремонта крыши, установки забора.

Для сравнения, при несколько меньшей ширине рабочей зоны рейсмусового приспособления, чем у JWP12, 154 мм против 300 мм, все остальные параметры — скорость резания 12 см/с, габариты заготовки из дерева 1-92 мм, лишь немногим уступают швейцарскому станку.

По сути, МФУ с рейсмусовой приставкой заменяет целых пять станков по дереву.

Рейсмусовый станок своими руками

Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.

Рейсмус из электрического рубанка

Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.

Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.

Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.

Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.

Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.

Самодельный деревообрабатывающий рейсмусовый станок

Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.

Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

Простейший вариант рейсмус-фуговального станка приведен на схеме.

Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.

Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально. Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.

На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.

Заключение

Рейсмусовый станок в процессе строгания заготовок из дерева производит огромное количество опилок и мельчайшей древесной пыли. Избавиться от нее невозможно, даже если конструкция оборудована воздухозаборником для подключения промышленного пылесоса. Поэтому даже при выполнении простейших работ на рейсмусовом станке приходится пользоваться респиратором и защитными очками.

Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно

классификация рейсмусов для дома и производства, нюансы выбора

Рейсмусовые станки часто используются в строительной сфере для обработки деталей из древесины разных пород. Станки предназначены для придания заготовкам нужного размера и формы. С их помощью получают доски или брус определённой толщины и ширины.

Конструктивные особенности устройства станка позволяют обрабатывать детали или получать готовые изделия с требующимися параметрами с миллиметровой точностью. С помощью рейсмуса можно строгать заготовки в одной плоскости, регулируя толщину доски. Подвергающаяся обработке заготовка направляется посредством специального механизма, упрощающего работу станка.

Конструкция рейсмусового станка
- Функционирование
Виды оборудования
Типы рейсмусовых станков
- Строгальное оборудование
- Рейсмусы для домашних целей
- Производственные устройства
- Критерии выбора

Конструкция рейсмусового станка

Конструкция рейсмуса состоит из двигателя с прикреплённым к нему ножевым валом, также есть прилегающая рабочая поверхность и специальные вальцы.

Рейсмусовые станки применяются для обработки деревянных элементов и изготовления изделий в промышленном масштабе. Некоторые разновидности такого оборудования могут быть использованы и в бытовых целях.

Разные станки имеют определённые конструктивные особенности, отличаются мощностью функционирующего оборудования и спецификой выполняемых работ. Максимальная скорость валового вращения также может отличаться у разных моделей рейсмусов. Габариты станка, глубина производимого с его помощью пропила, ширина разреза также отличается у станков разного вида и размера в зависимости от их функциональных возможностей.

Эквивалент стоимости станков того или другого типа также отличается между собой: более мощные модели, имеющие самый широкий спектр решаемых задач и способов обработки деталей, как и более габаритные станки, стоят намного дороже, чем небольшие более дешёвые по цене бюджетные механизмы для обработки дерева.

Функционирование

Обычно обработка материалов с использованием рейсмуса подразумевает проведение строгания деревянных заготовок и деталей, имеющих длину слегка большего размера чем длина установленного между вальцами расстояния.

Рейсмус работает с использованием способа плоского строгания, подвергающегося обработке материала. При этом обработка деревянной заготовки осуществляется за счёт работы таких элементов:

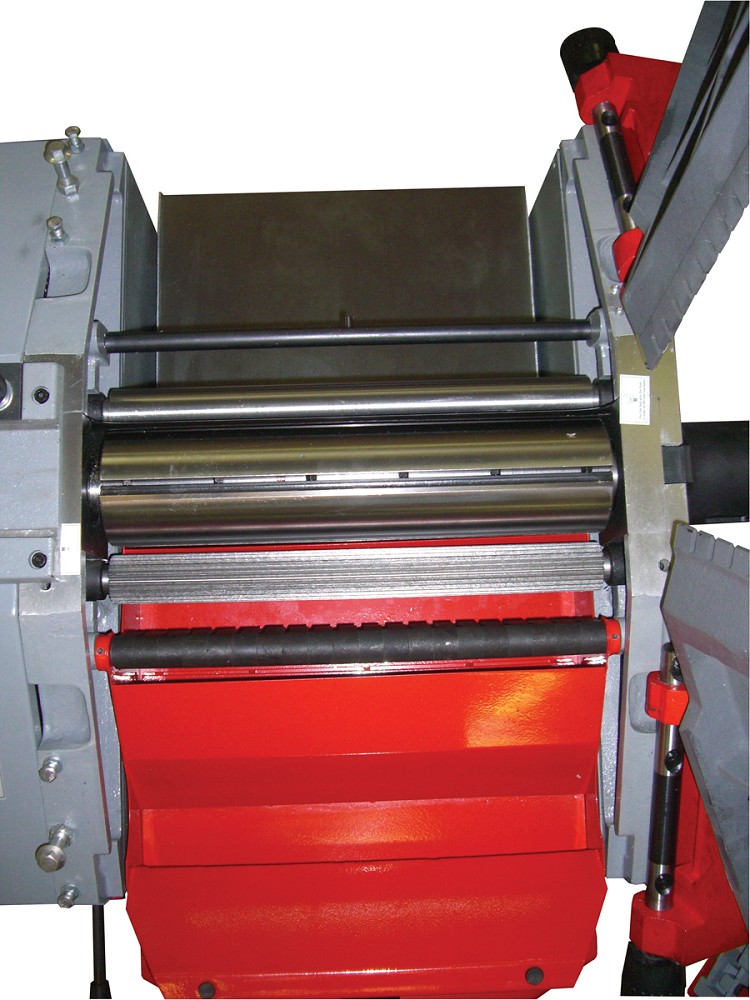

Ножевой вал. Входящий в конструкцию рейсмуса ножевой вал осуществляет основную функцию при обработке заготовки.
Вальцы. Подача деталей на поверхность рабочего стола производится под действием установленных вальцов.

На рабочей поверхности деталь фиксируется при помощи специального механизма, что обеспечивает наиболее точную её обработку. После этого деталь подвергается строганию с помощью воздействующих на неё сверху ножевых лезвий.

Так происходит калибровка нужного размера деталей, что позволяет выполнить их абсолютно идентично по размеру, придать им такую же форму. Если у рейсмуса присутствует механизм автоматической подачи, то может быть настроена скорость, необходимая для протягивания деталей.

При использовании во время обработки специальных накладных деталей с помощью такого станка можно подвергать строганию материалы, имеющие расположенные противоположным образом грани непараллельного вида. При этом необходимо установить детали, задав им определённый угол наклона.

Выполнение работ по обработке деталей с использованием такого оборудования обеспечивает возможность получить наивысочайшее качество. Кроме того, обрабатывая пиломатериалы на рейсмусовом агрегате, можно выполнять работу наиболее точным образом, независимо от общего количества используемых деталей.

Рейсмусы являются весьма экономичной в отношении его обслуживания деревообрабатывающей техникой, которая отличается высоким уровнем производительности.

Используемый механизм работы позволяет осуществлять обработку пиломатериалов шириной до одного метра и чуть больше. При этом наибольшая глубина производимого пропила обычно равняется 145—155 мм и даже больше в зависимости от используемой модели.

Виды оборудования

Есть различные рейсмусы:

Односторонние (бытовые) станки. Их отличают небольшие размеры, и их часто используют при выполнении работ в домашней мастерской. Как ясно из названия, строгание с помощью такого оборудования производится только с одной стороны пиломатериала. При этом обработке подвергается преимущественно верхняя сторона детали.
Двухсторонние. Станки такого типа имеют более сложную, по сравнению с односторонними рейсмусами, конструкцию и используются преимущественно на производстве. Они считаются профессиональным оборудованием. С их помощью осуществляется обработка как верхней, так и нижней части заготовки. Станки обладают довольно большой мощностью. Их также отличает и высокая скорость производимой обработки.
Трёхсторонние, четырёхсторонние и многосторонние рейсмусы — это станки, используемые в промышленном производстве. С их помощью можно обрабатывать детали с любых сторон, придавая им определённую структуру и форму. Промышленные рейсмусы имеют большие размеры, за ними сложнее ухаживать, они требуют более тщательного ремонта. Но, кроме имеющихся сложностей, производственные рейсмусы имеют очевидное преимущество: их производительность максимальна.

По видам конструкции рейсмусы можно классифицировать на такие устройства:

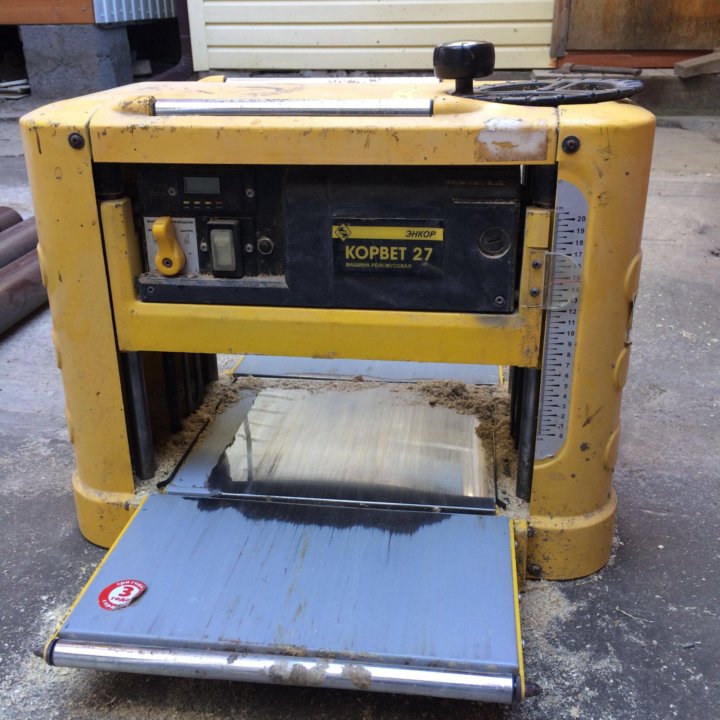

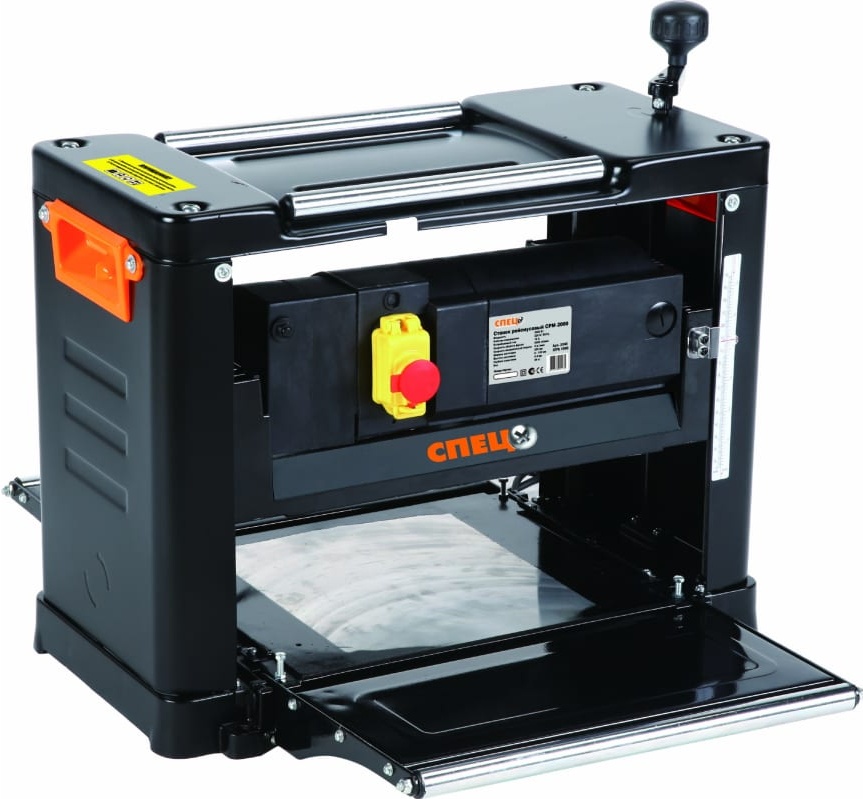

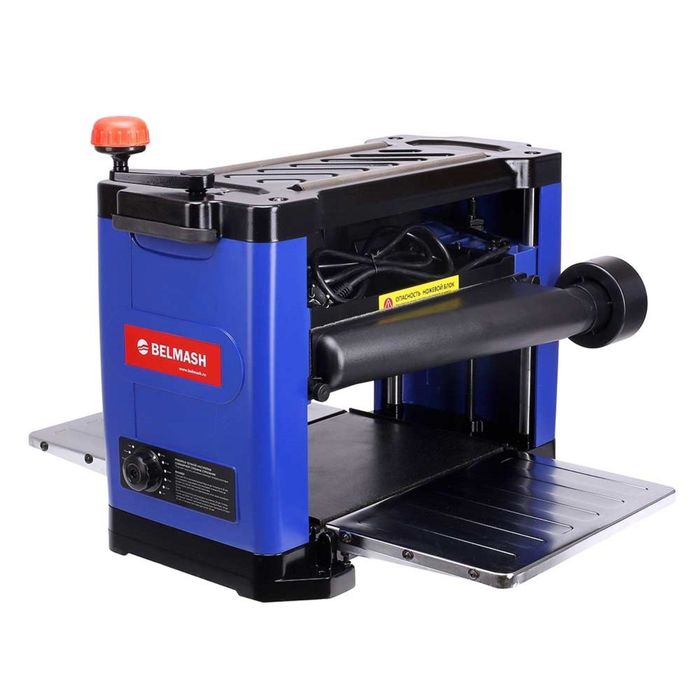

Мобильные. Они имеют небольшой вес и размер. Такие компактные устройства можно использовать для строгания небольших заготовок.

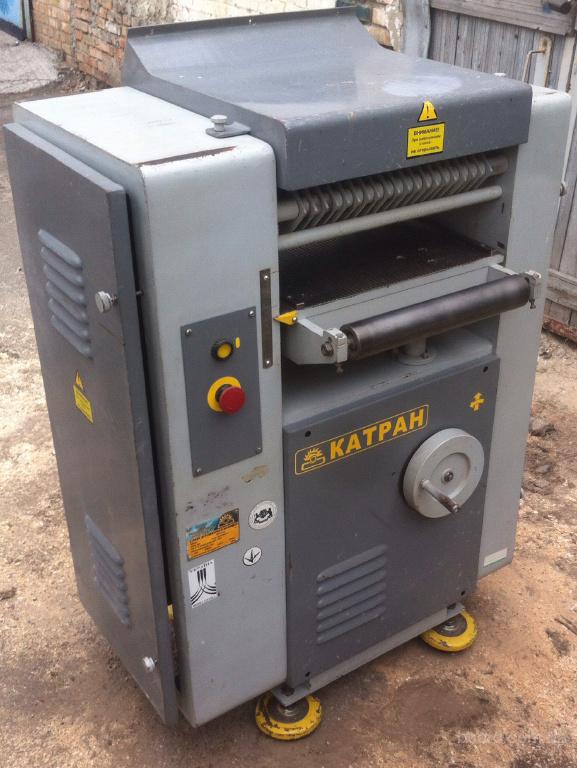

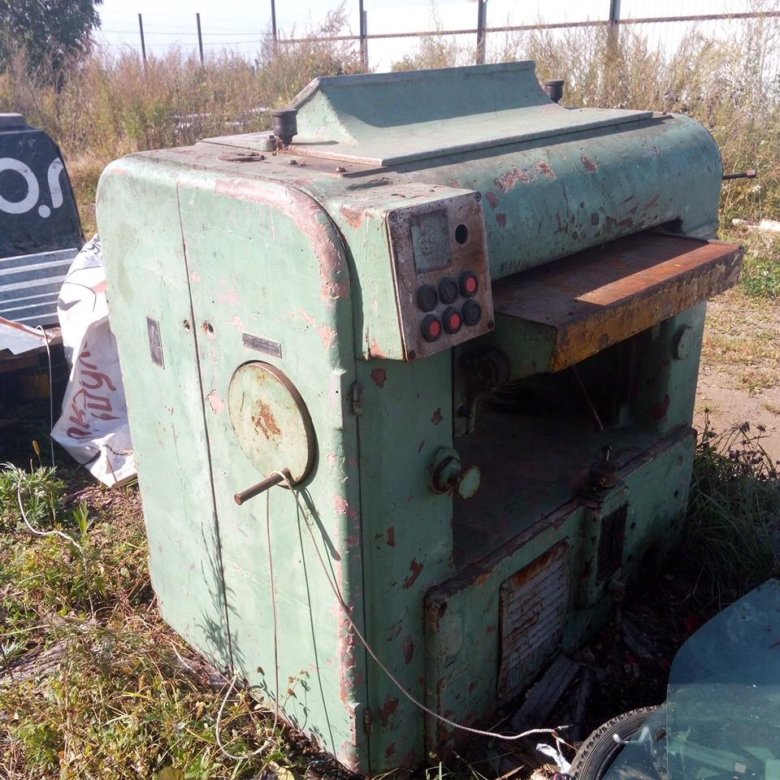

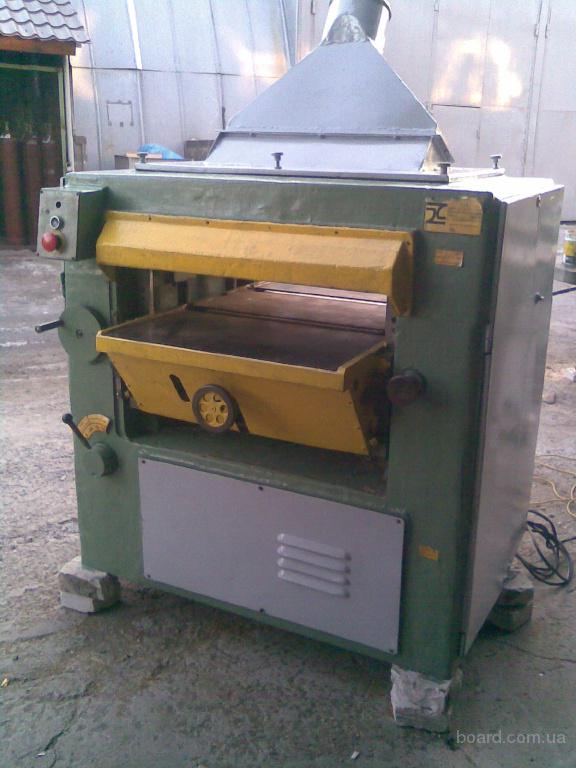

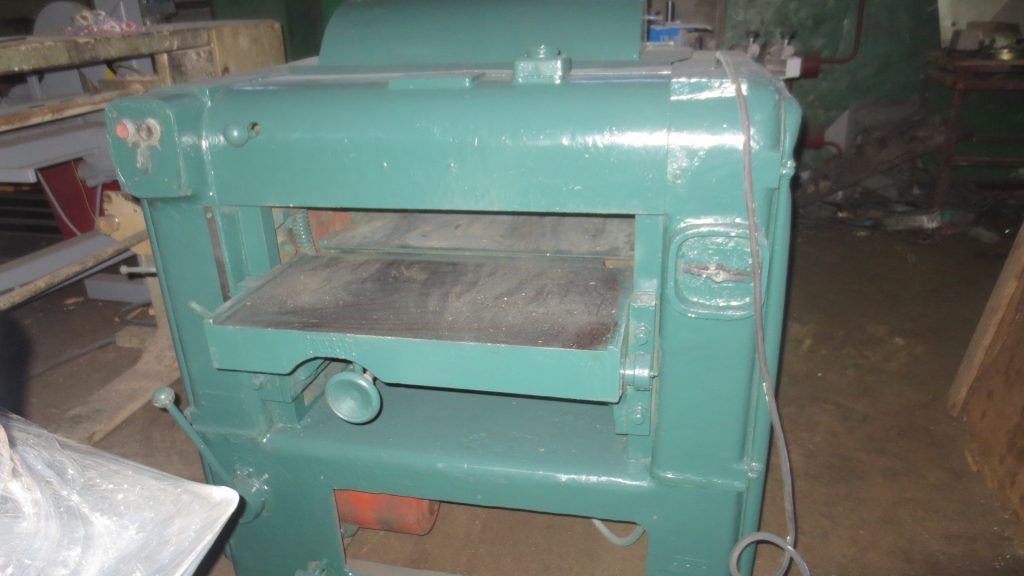

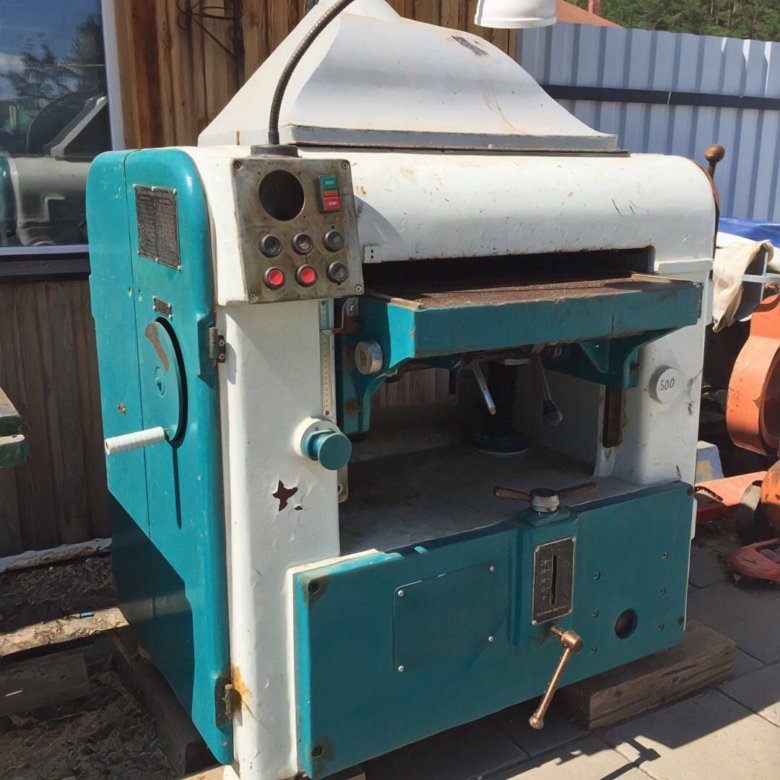

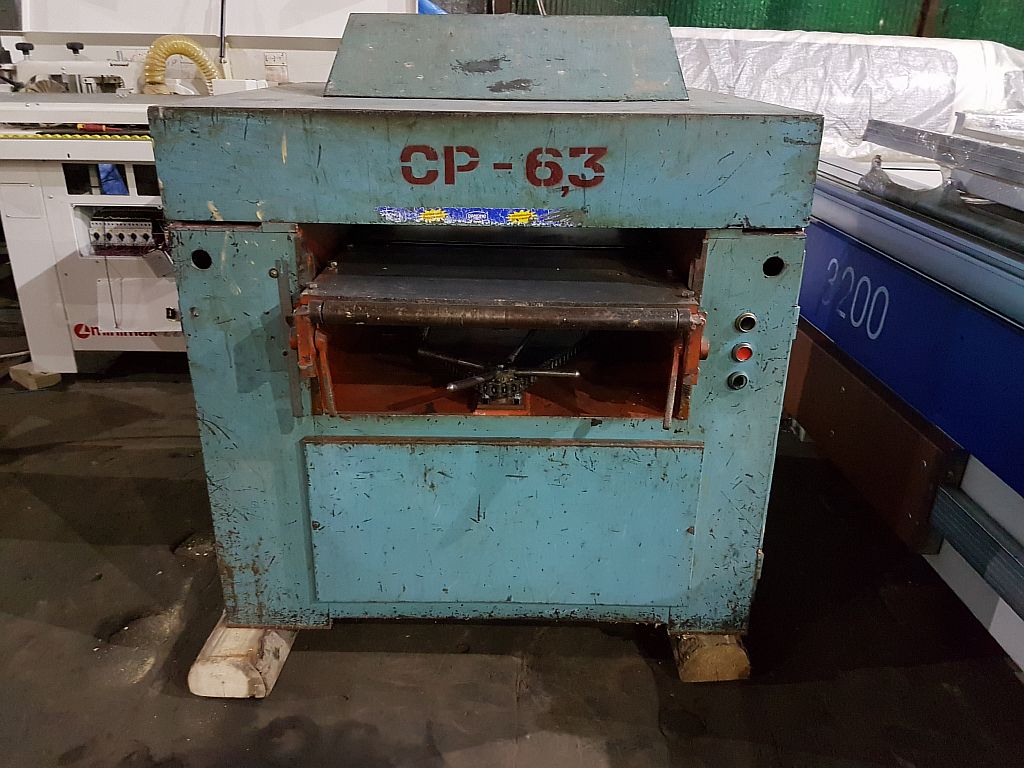

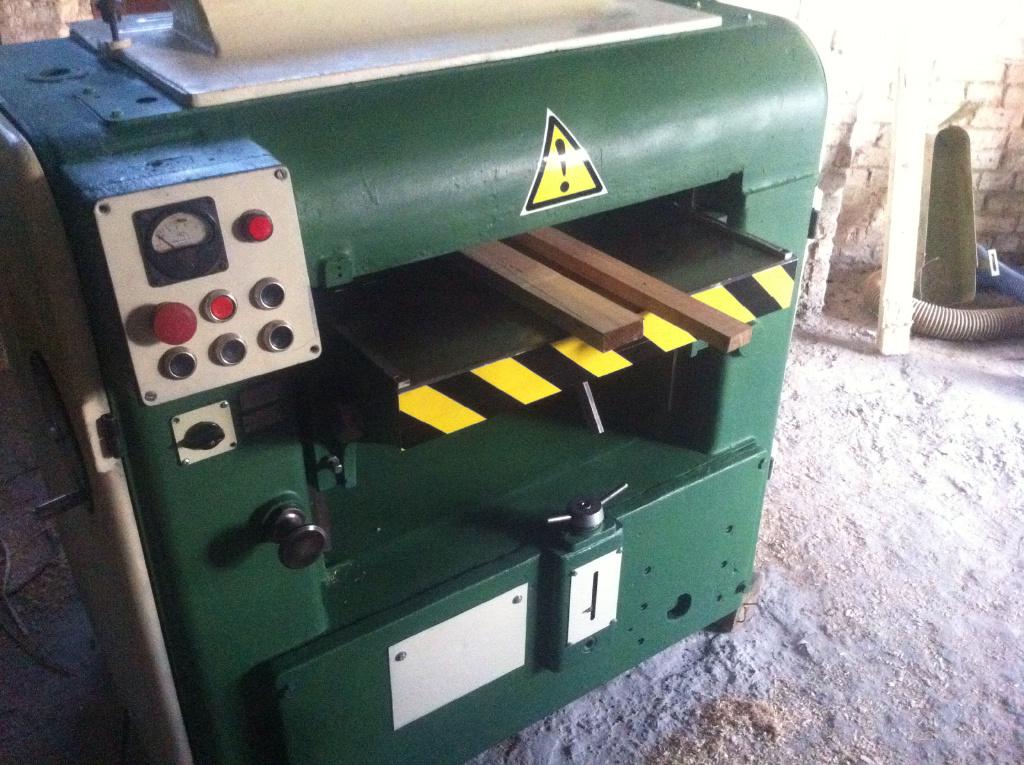

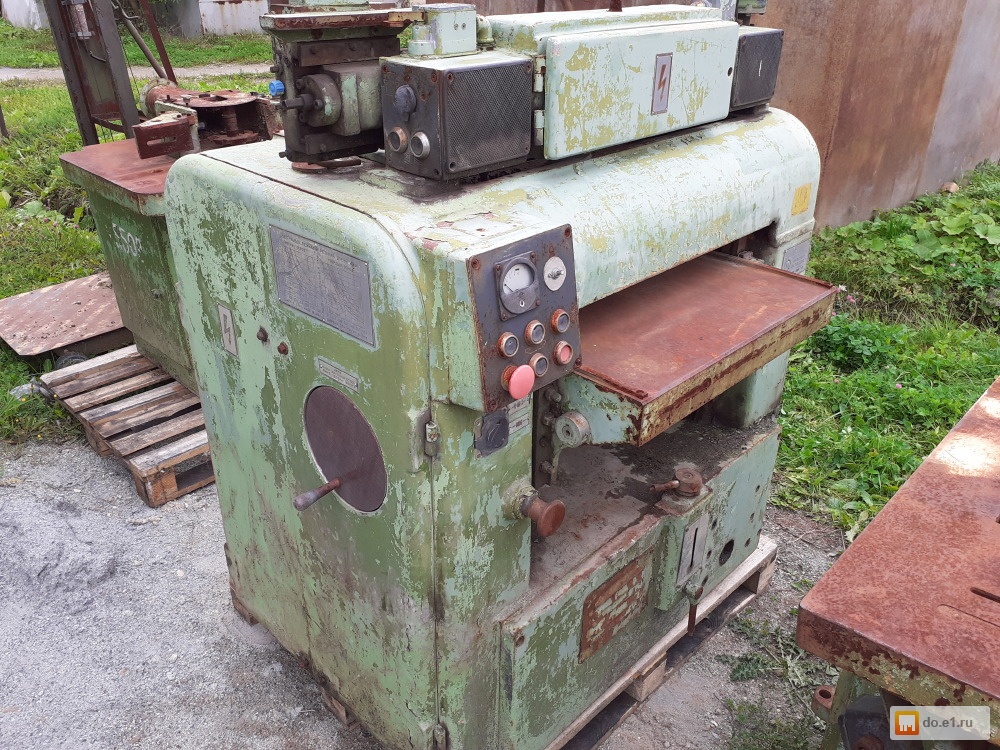

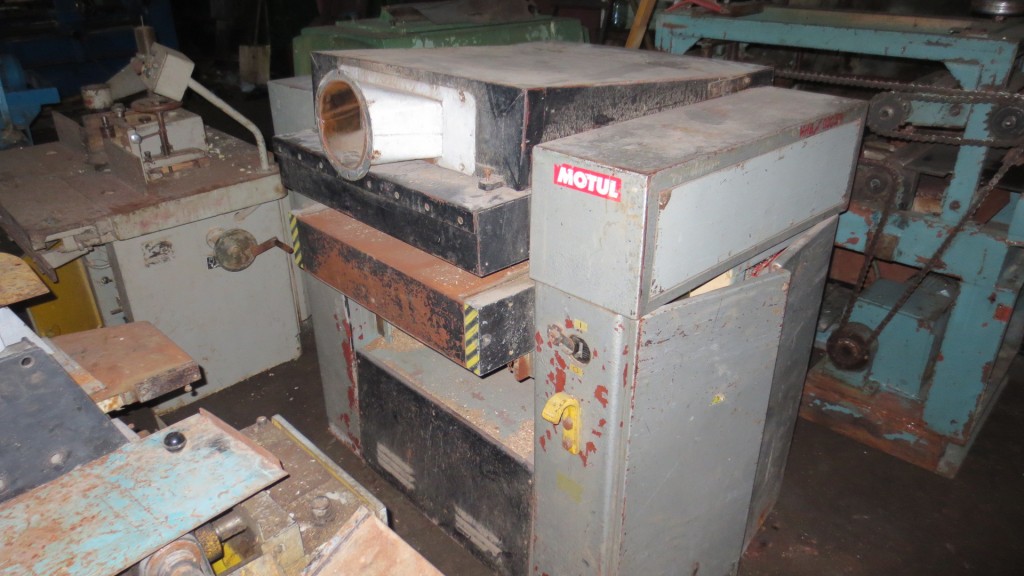

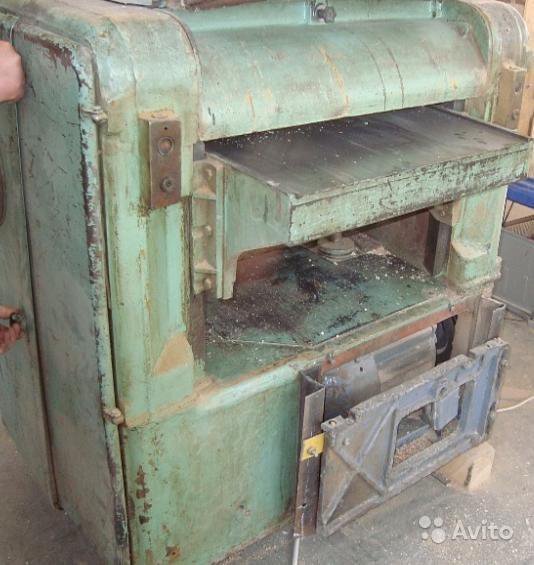

Стационарные устройства. Их отличают внушительные размеры и большой вес. Крупногабаритные рейсмусы используются для обработки крупных деталей.

В независимости от составляющих частей и функционального предназначения, все станки оснащены специальным устройством, обеспечивающим автоматическую подачу заготовки. Оно состоит из системы роликов, с помощью которых пиломатериалы прижимаются к специальному валу. Ролики постепенно продвигают заготовку, пока она не достигнет рабочей поверхности рейсмуса.

Мощность используемого оборудования колеблется в пределах от 1,6 до 8 кВт. При строгании ширина может достигать 39 см, а глубина составляет примерно 3 мм.

Станки различаются по скорости вращения вала, количеству ножей в своём составе, количеству потребляемой энергии и иными существенными особенностями, которые обязательно нужно учитывать при приобретении рейсмусового оборудования.

Типы рейсмусовых станков

При разных способах обработки рейсмусы подразделяются на несколько типов.

Фуговальный станок. Функция фугования осуществляется посредством фрезеровки. Так обрабатывается базовая поверхность деталей. При фуговании ножевой вал располагается под столом.
Фуговальные станки для обработки древесины могут быть односторонними и использоваться для домашних нужд. В основном при работе используют двусторонние станки, которые применяются для работы как и в домашней мастерской, так и для решения профессиональных задач при обработке древесины.
Типовой рейсмус станок функционирует по принципу работы фуганок. При этом способе ножевой вал осуществляет возвратно-поступательные движения. Таким образом, он снимает поверхностный слой заданной толщины при обработке деревянных деталей. Работа осуществляется за очень короткий промежуток времени.

От обычного фугования работа рейсмуса отличается тем, что в результате использования такого деревообрабатывающего устройства можно подвергать обработке заготовки нужного размера и в любых количествах. Текстура используемых пиломатериалов при этом будет получаться наиболее гладкой, без каких-либо повреждений поверхностей.

Строгальное оборудование

Рейсмусы подобного типа используются при изготовлении деревянных изделий и пиломатериалов, требующих наибольшей точности, лишённых при этом малейших внешних повреждений и дефектов.

Строгально-рейсмусовые станки способны обеспечить создание наиболее ровной поверхности заготовок. Уменьшение толщины при такой обработке происходит при использовании продольного способа строгания. Таким образом, деталям придаётся нужная форма и требуемые размеры.

Обрабатывая пиломатериалы строгально-рейсмусовым станком также можно устранить возможные дефекты деревянных заготовок (сучки, задоринки, разнообразные неровности и так далее). Возвратно-поступательные движения при работе станка производятся за счёт вращения ножевого вала или перемещения обрабатываемой детали, крепко удерживаемой при помощи вальцов.

Строгально-рейсмусовые станки производятся как отечественными, так и импортными фирмами. Благодаря широкому ассортименту продукции, есть возможность выбрать модель такого станка для использования в различных целях: в быту, как оборудование для домашней мастерской. Можно приобрести более мощные агрегаты для оснащения цеха по обработке древесины и использовать их в производстве.

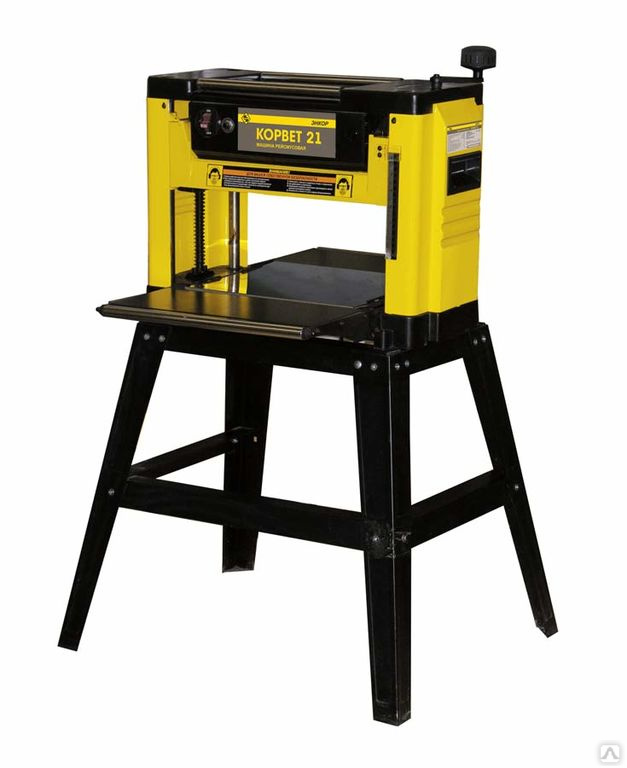

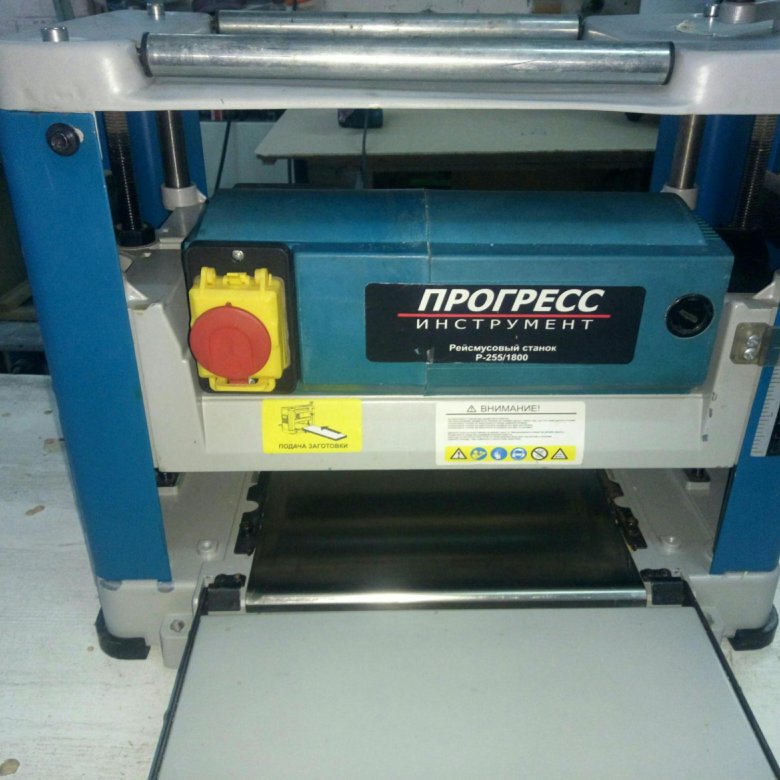

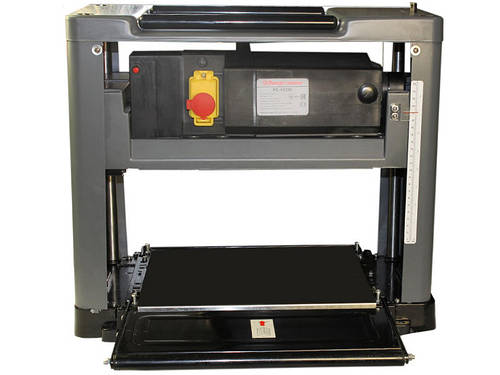

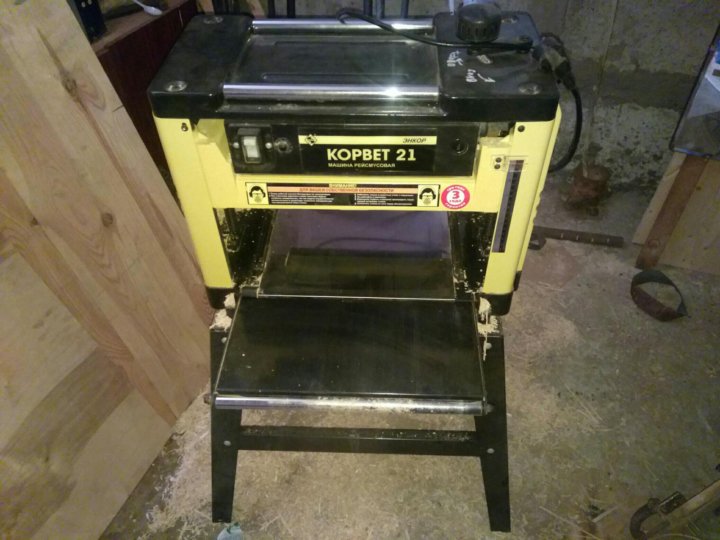

Рейсмусы для домашних целей

Станки, используемые для бытовых целей, отличаются следующими характеристиками:

Минимальными размерами конструкции. Благодаря этому качеству их можно разместить в помещениях не очень большого размера.
Небольшим весом оборудования. Такие рейсмусы легко перемещать и устанавливать собственными силами.
Средней или малой мощностью двигателя. Их можно использовать для обработки небольших деталей, требующих глубины пропила не более 1,5 мм.
Бюджетной ценой. Рейсмусы, использующиеся в домашней мастерской, стоят значительно дешевле крупногабаритных станков, применяемых на производстве.

Используемые в домашних нуждах рейсмусы, оснащены ручной системой подачи деталей. Они не используются для максимально глубокого прорезывания поверхности изделия. Так как такие станки требуют определённых физических затрат, их не используют для выполнения трудозатратных работ или при работе с большим количеством пиломатериалов.

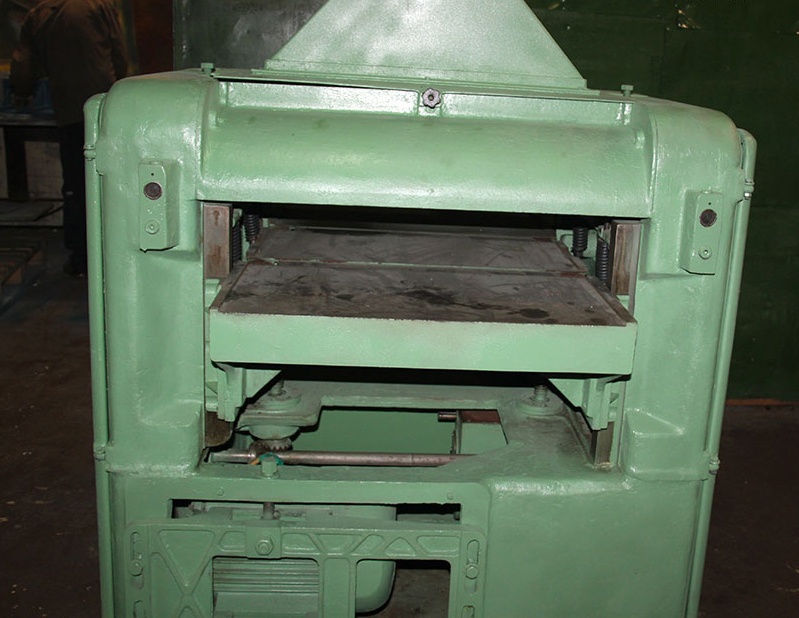

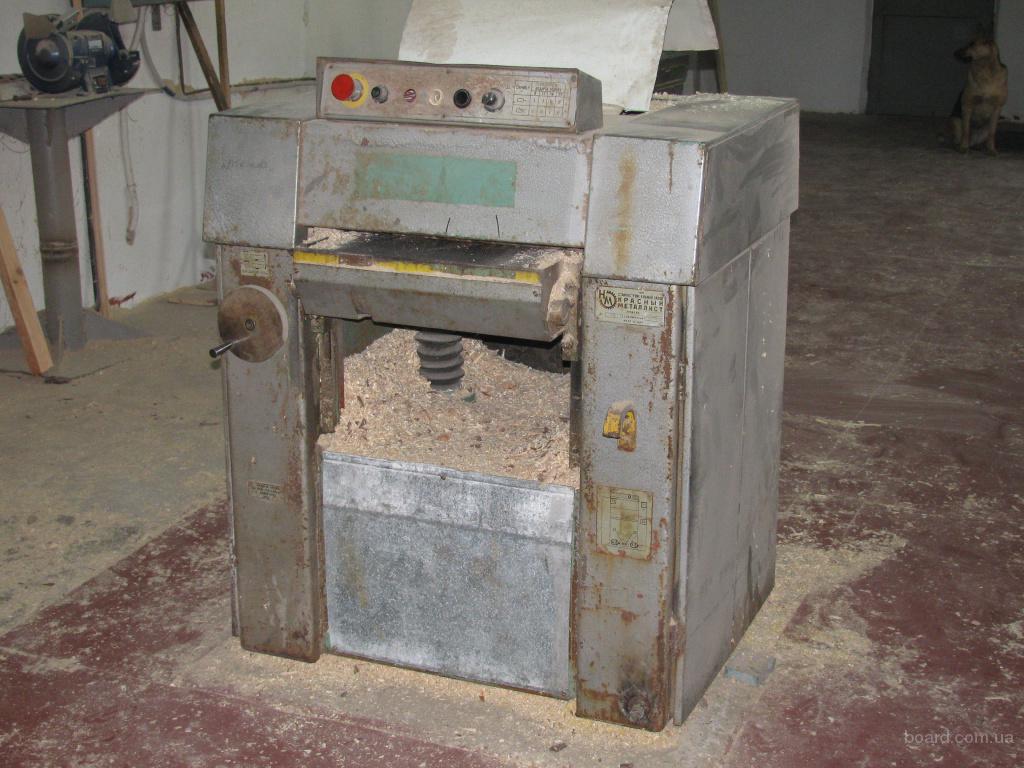

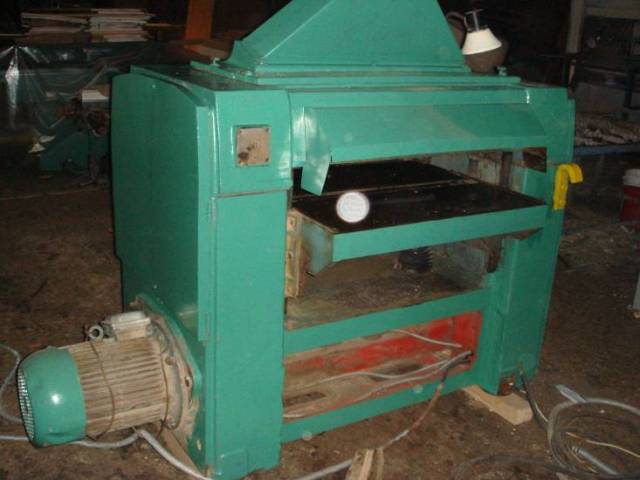

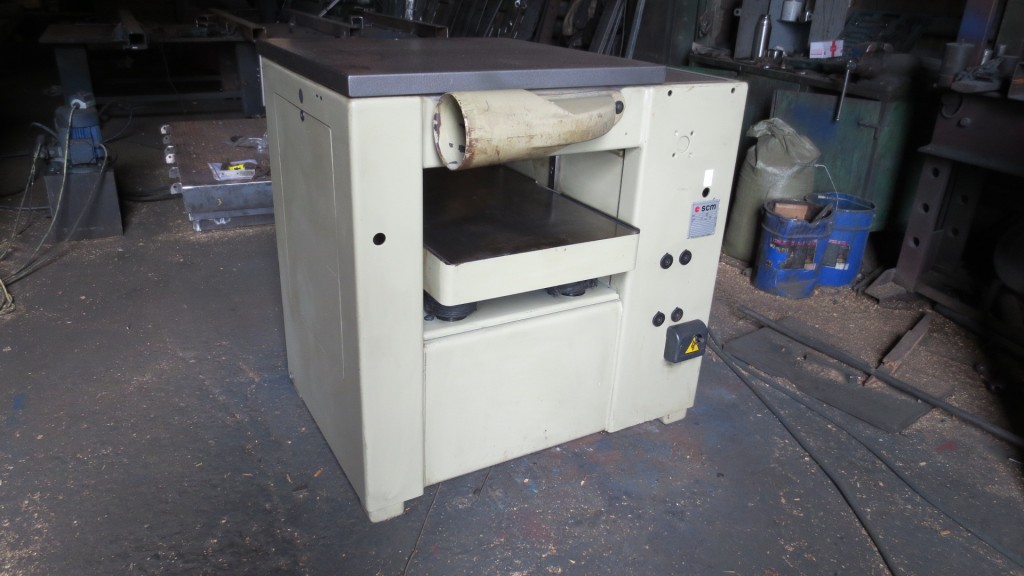

Производственные устройства

Рейсмусы, используемые в промышленных целях, требует организации специального места для их установки. Подача пиломатериала в них происходит автоматически. Функционируют они за счёт электропитания от сети.

Промышленные рейсмусы обладают большой мощностью, поэтому для правильной и долгосрочной работы они дооборудованы необходимой встроенной системой охлаждения.

Они характеризуются наличием следующих функций:

максимальной мощности;
высокой скорости строгания;
возможности производить глубокие пропилы деталей и заготовок.

Ножи у таких станков могут располагаться с обеих сторон или находиться сверху. А также станок имеет в своей конструкции вращающийся барабан и двойную стойку.

Производственные рейсмусы снабжены специальным устройством, с помощью которого осуществляется управление его работой, благодаря чему имеется возможность устанавливать требуемую глубину пропила.

Критерии выбора

Сегодня рынок подобных станков заполнен оборудованием различного вида. Можно приобрести строгально-рейсмусовые или фуговально-рейсмусовые станки как российского производства, так и изготовленные в Японии или Китае.

А также широко представлены модели, произведённые в некоторых европейских странах. Планируя покупку рейсмуса для различных целей, обязательно обращайте внимание на такие факторы:

Качество его изготовления и функциональные особенности станка.
Цель, в соответствии с которой покупается станок. Если требуется обработка деталей для дома, не нужно приобретать дорогостоящие модели. Вполне можно использовать компактные бюджетные варианты.

Перед покупкой станка можно почитать отзывы об этом оборудовании и принять решение о приобретении нужной модели.

Строгальный станок

: определение, составные части, работа и работа

Содержание

Определение строгального станка:

Строгальный станок — это станок, используемый для изготовления точных плоских поверхностей и вырезания пазов. Он похож на строгальный станок, но по размеру строгальный станок больше. Пазы заготовки перемещаются здесь из одной точки в другую для работы, тогда как в долбяковом станке пазы заготовки находились в стационарном положении.

Инструмент, который мы здесь используем, представляет собой одноточечный режущий инструмент, о котором я подробно рассказал. Ознакомьтесь с этими статьями.

Строгальный станок был изобретен генералом Бентамом. Это один из важных станков в производственном процессе.

Части Planer Machine:

Машина планировщика состоит из следующих деталей:

Кровать
Колонка
О. с.
Вертикальная резцовая головка
Редуктор подачи
Привод стола

Станина:

Станина — жесткая часть станка, на которой закреплены все детали. Это очень большие размеры и тяжелый вес.

Колонна/Корпус:

Корпуса называются колоннами и также называются стойками и представляют собой жесткие коробчатые вертикальные конструкции, размещенные по бокам станины и прикрепленные к ней. Здесь также крепятся шкив и шестерня.

Стол:

Поддерживает работу и совершает возвратно-поступательные движения вместе с направляющими кровати. Стол изготовлен из высококачественного чугуна. Здесь детали верхней поверхности стола очень тонкие и точные, потому что здесь мы закрепляем заготовку для работы планировщика.

Поперечная рейка:

В поперечную рейку крепятся держатели инструментов, где мы можем зафиксировать инструмент для работы. Он соединяет два корпуса, а также обеспечивает опоры для корпуса.

Головка инструмента:

Здесь закреплены инструменты (одноточечный режущий инструмент).

Читайте также:

Типы фрез, используемых в процессе обработки
Что такое ультразвуковая обработка (УЗМ) и как она работает?
Что такое сверлильный станок и как он работает?

Принцип работы

Принцип работы строгального станка такой же, как и у строгального станка, который представляет собой механизм быстрого возврата.
Когда заготовка движется вперед, завершается прямой ход, а когда она движется назад, завершается обратный ход. При движении вперед материал режется, а при движении назад материал не режется.

Как это работает:

Здесь головка инструмента находится в неподвижном положении, а заготовка подвижна.
В секции головки инструмента фиксируем одноточечный режущий инструмент, а на рабочем столе фиксируем здесь заготовку.
Подаем питание, рабочий стол движется вперед и с помощью режущего инструмента разрезает материал и снова возвращается назад, что называется обратным ходом.
Пока вы его не измените, вращение будет идти вперед и назад.

Для лучшего объяснения того, как работает планировщик. Смотреть видео:

Строгальный станок Операция:

Операция выполняется здесь для удаления материала, как мы делаем на строгальном станке, но главное, что на строгальном станке есть только одна секция, а в планировщике машина, имеющая несколько режущих секций, которые обеспечивают более высокое качество поверхности и быструю работу для получения ровной поверхности.

Здесь мы выполняем две операции

Вертикальная плоская и
Операция планирования горизонтальной плоской поверхности.

Вертикальная плоская операция:

Когда мы выполняем вертикальную плоскую операцию на строгальном станке, заготовка планируется путем регулировки суппорта по горизонтали вдоль поперечной направляющей до тех пор, пока инструмент не окажется в положении, обеспечивающем требуемую глубину резания. Вертикальные салазки регулируются перпендикулярно столу строгального станка, а фартук поворачивается в таком направлении, чтобы во время обратного хода инструмент отклонялся от обрабатываемой поверхности.

Горизонтальная плоская операция:

Когда мы выполняем горизонтальную плоскую операцию на строгальном станке, заготовка совершает возвратно-поступательное движение вместе со столом, а инструмент подается крест-накрест для выполнения операции.

Читайте также:

Что такое слоттер?
37 неизвестных вам молотков?
6 типов отверток – должен знать каждый

Типы строгальных станков:

Вот основные типы строгальных станков:

Стандартный или двойной станок
Открытая сторона
Ямный строгальный станок
Раздельный стол и
Кромкострогальный станок Стандартный

443 900 Строгальный станок

Этот рубанок наиболее широко используется в мастерских.
Это своего рода машина старого типа.

Открытая сторона:

Этот станок используется для обработки широких заготовок.

Строгальный станок:

Жесткая конструкция. При этом стол неподвижен, а колонна, несущая поперечную рейку, совершает возвратно-поступательные движения по массивным горизонтальным рейкам, установленным с обеих сторон стола.
Строгальный станок для ям подходит для обработки очень больших деталей, которые не могут быть поддержаны на стандартном строгальном станке.

Рубанок с раздельным столом:

Рубанок с раздельным столом имеет два стола на станине, которые могут совершать возвратно-поступательные движения по отдельности или вместе, а также при необходимости соединяться вместе.
Используется для непрерывного массового производства.
Тип конструкции значительно экономит время простоя при настройке работы. Установка большого количества одинаковых заготовок на стол рейсмусового станка занимает довольно много времени.
Для настройки может потребоваться столько же времени, сколько потребуется для обработки.

Преимущества

Вот преимущества строгального станка:

Обеспечивают лучшее качество поверхности.
Низкие эксплуатационные расходы.
Хорошая точность
Одновременно выполняются 2 или 3 инструмента (режущий инструмент с одной точкой), что очень хорошо для быстрого выполнения работы.
Здесь тоже главное преимущество в том, что мы можем использовать один инструмент за раз.

Недостатки

Вот некоторые недостатки Planner Machine:

Высокая цена.
Только один инструмент Используется одноточечный режущий инструмент.
Квалифицированный рабочий (должен разбираться в машинах), необходимый для работы на машине
Потребляемая мощность больше.

Применение планировщика:

Преимущества планировщика:

Использование этого станка для создания хорошей плоской поверхности.
Строгальный станок может удалять большое количество материала с заготовки за один раз с высокой точностью, поскольку здесь установлено несколько инструментов.
Больше отверстий для резки.
Также используется для резки под углом.

Инструменты для резки металла: что такое строгальный станок?

Формирователь — это тип станка, который использует линейное относительное движение между заготовкой и одноточечным режущим инструментом для обработки линейной траектории инструмента. Его разрез аналогичен разрезу токарного станка, за исключением того, что он (архетипически) линейный, а не спиральный.

Определение строгального станка

Строгальный станок — это станок с линейным перемещением, который использует строгальный станок для строгания плоскости, паза или формообразующей поверхности заготовки. При строгальной обработке инструмент проще, но производительность ниже (кроме длинных и узких рубанков), поэтому его применяют в основном для единичных деталей, мелкосерийного производства и ремонтно-механических мастерских, которые в массе часто заменяют фрезерными станками. производство.

Классификация строгальных станков

Существует множество типов и моделей строгальных станков. По своим структурным характеристикам его можно условно разделить на:

Формовочная машина/формовочная машина:

— это строгальный станок, используемый для строгания заготовок малого и среднего размера, а рабочая длина обычно не превышает одного метра. Заготовка зажимается на рабочем столе, который можно регулировать или зажимать плоскогубцами на рабочем столе, а возвратно-поступательное движение рубанка (режущее движение) и прерывистое движение рабочего стола (движение подачи) используется для строгания.
В зависимости от длины обрабатываемой детали, формирователь можно разделить на три типа: большой, средний и малый: малый формовочный станок может обрабатывать заготовки длиной менее 400 мм, например, формовочный станок B635-1; средний формовочный станок может обрабатывать заготовки длиной 400 ~ 600 мм, например, формовочный станок типа B650; крупногабаритный формовочный станок может обрабатывать заготовки длиной от 400 до 1000 мм, например, формовочный станок типа B665 и B69O.

Строгальный станок:

Это рубанок, используемый для строгания больших заготовок. Некоторые строгальные станки могут обрабатывать заготовки длиной десятки метров и более, например, строгальный станок B2063 с площадью рабочего стола 6,3 м × 20 м. Для мелких и средних заготовок он может одновременно зажимать на верстаке несколько заготовок, а также можно строгать одновременно несколькими строгальными ножами. Производительность относительно высокая. Строгальный станок использует прямое возвратно-поступательное движение (резка) рабочего стола и прерывистое движение строгального ножа (движение подачи) для выполнения процесса строгания. В соответствии с различными структурными формами существует два типа строгальных станков: строгальный станок делится на строгальный станок с одной рукой и строгальный станок с двумя стойками.
Строгальный станок в основном обрабатывает большие заготовки или несколько заготовок одновременно. По сравнению с формирователем, с точки зрения конструкции, его форма больше, конструкция сложнее, а жесткость выше. С точки зрения действия станка основным движением строгального станка является линейное возвратно-поступательное движение стола, а движением подачи — горизонтальное или вертикальное прерывистое движение строгального станка.

В рубанке относительное движение между инструментом и заготовкой прямо противоположно движению строгального станка. Строгальный станок приводится в действие двигателем постоянного тока и может иметь бесступенчатую регулировку скорости, движение плавное. Все резцедержатели строгального станка могут перемещаться параллельно в горизонтальном и вертикальном направлениях. Строгальный стан в основном используется для обработки больших плоскостей, особенно длинных и узких плоскостей. Как правило, ширина заготовок, которые можно строгать, составляет до 1 метра, а длина более 3 метров. Основным параметром строгального стана является максимальная ширина строгания.

Слот-машины:

Прорезной станок также называют вертикально-строгальным станком, который в основном используется для обработки внутренней поверхности заготовки. Его структура почти точно такая же, как и у формирователя. Разница в основном заключается в том, что инструмент для вставки машины для вставки совершает линейное возвратно-поступательное движение (режущее движение) в вертикальном направлении. Помимо прерывистого движения подачи в вертикальном и горизонтальном направлениях, стол может выполнять прерывистое вращательное движение подачи по круглому помещению.
В соответствии с различными методами трансмиссии строгальный станок имеет два типа механической трансмиссии и гидравлической трансмиссии: существуют строгальные станки с механическим приводом, строгальные станки и долбежные станки, строгальные станки с гидравлическим приводом и долбежные станки.

Технологические характеристики строгального станка

В соответствии с движением резания и особыми требованиями к обработке структурное соотношение строгального станка, токарного станка и фрезерного станка является простым, недорогим и простым в настройке и эксплуатации. Используемый однолезвийный рубанок в основном такой же, как токарный инструмент, с простой формой, более удобной в изготовлении, заточке и установке. Основным движением строгания является возвратно-поступательное движение, на которое действует сила инерции в обратном направлении, а также воздействие фрезы при входе и выходе, что ограничивает увеличение скорости резания. Длина режущей кромки, на которой однолезвийный рубанок фактически участвует в резании, ограничена, и поверхность часто необходимо обрабатывать несколькими ходами, а основное время процесса больше. Когда рубанок возвращается в рабочий ход, резка не выполняется, а обработка носит прерывистый характер, что увеличивает вспомогательное время.
Поэтому производительность строгания ниже, чем у фрезерования. Однако при обработке длинных и узких поверхностей (например, направляющих, длинных пазов и т. п.), а также при обработке нескольких деталей или нескольких фрез на портальном строгальном станке производительность строгания может быть выше, чем у фрезерования. Точность строгания может достигать IT9 ～ IT8, а значение шероховатости поверхности Ra составляет 3,2 мкм ～ 1,6 мкм. При использовании прецизионного строгания с широким лезвием, то есть с помощью чистового строгального станка с широким лезвием на портальном строгальном станке для срезания очень тонкого слоя металла с поверхности детали при очень низкой скорости резания, большой подаче и малой глубине резания Небольшой размер, меньшая теплота резания и меньшая деформация, поэтому значение Ra шероховатости поверхности деталей может достигать 1,6 мкм ~ 0,4 мкм, прямолинейность может достигать 0,02 мм / м. Тонкое строгание с широким лезвием может заменить шаберное шлифование, что является передовым и эффективным методом. для отделки плоскостей.

Хорошая универсальность

Может обрабатывать вертикальные и горизонтальные плоскости, а также Т-образные пазы, V-образные пазы, пазы типа «ласточкин хвост» и т. д.

Низкая производительность

Возвратно-поступательное движение, большая инерция, ограниченная скорость, однократная обработка, но узкая и длинная поверхность не ниже фрезерной.

Точность обработки невысокая
IT8 ～ 7, Ra 1,6 ～ 6,3 мкм, но тонко строгается широким ножом на портальном станке, Ra 0,4 ～ 0,8 мкм

Руководство по эксплуатации строгального станка

Неукоснительно выполнять соответствующие положения «Общих правил эксплуатации металлорежущих станков».
Убедитесь, что крышка храповика подачи установлена правильно и надежно закреплена, чтобы предотвратить ослабление во время подачи.
Перед тестовым запуском в пробном режиме поршни следует перемещать вперед и назад с помощью тележки с ручным управлением, и после подтверждения того, что состояние хорошее, двигатель можно эксплуатировать.
Ослабьте стопорный винт при подъеме поперечины и затяните винт во время работы.
Не допускается регулировка хода ползуна во время работы станка. При регулировке хода штока не допускается ослаблять или нажимать на регулировочную рукоятку постукиванием.
Ход плунжера не должен превышать указанный диапазон. Высокая скорость не допускается при использовании более длинных ходов.
Когда рабочий стол подается или встряхивается вручную, следует обратить внимание на предел хода винта, чтобы предотвратить отсоединение или удар винта или гайки, что может привести к повреждению машины.
При загрузке и разгрузке тисков с ними следует обращаться осторожно, чтобы не повредить верстак.

Что такое строгальный станок? — Определение, части и типы

13 августа 2022 г. 13 сентября 2021 г.

Строгальный станок — это тип металлообрабатывающего станка, который использует линейное относительное движение между заготовкой и одноточечным режущим инструментом для резки заготовки. Строгальный станок похож на строгальный станок, но крупнее и с движущейся заготовкой, тогда как в строгальном станке движется режущий инструмент.

Строгальный станок, металлорежущий станок, в котором заготовка прочно прикреплена к горизонтальному столу, который перемещается вперед и назад под одноточечным режущим инструментом.

Устройство для удержания инструмента установлено на поперечной направляющей, чтобы инструмент можно было подавать (перемещать) по столу небольшими дискретными боковыми движениями в конце каждого прохода стола.

Поскольку режущий инструмент можно перемещать практически под любым углом, можно создавать самые разнообразные канавки и поверхности. Длина и скорость перемещения его стола также могут регулироваться.

Механические рубанки или шлифовальные машины также используются для выравнивания древесины до одинаковой толщины. Строгальный станок состоит из рамы, станины, которую можно перемещать вверх и вниз, подающих роликов, механизма подачи и цилиндрической режущей головки с тремя или более ножами, срезающими лишнюю древесину.

Модели варьируются от одного рубанка, который выравнивает одну поверхность доски за один раз, до машин, которые могут обрабатывать несколько поверхностей одновременно. Размеры рубанка обозначаются рабочей шириной, которую можно разместить, от 45 до 125 см (от 18 до 50 дюймов).

Детали строгального станка

Строгальные станки обычно включают следующие детали: –

Станина: Представляет собой тяжелую чугунную конструкцию в виде ящика. Он состоит из прорезей, обычно V-образных, на его поверхности для перемещения стола. Он поддерживает колонны и несет все механические нагрузки; также в нем находится механизм перемещения стола.
Стол: Стол также представляет собой прямоугольную конструкцию из высококачественного чугуна. Его основная функция состоит в том, чтобы поддерживать заготовку и совершать возвратно-поступательные движения вместе с прорезями станины. Верхняя поверхность стола обрабатывается очень аккуратно и точно, чтобы избежать какой-либо размерной ошибки в заготовке во время операции планирования.
Колонна (корпус): Колонна представляет собой вертикальную коробчатую конструкцию, которая установлена перпендикулярно с обеих сторон кровати. Его основная функция заключается в обеспечении корпуса для боковой головки инструмента и поддержке поперечной направляющей. Кроме того, в нем также находятся механизмы перемещения поперечной балки.
Поперечная рейка: Поперечная рейка представляет собой горизонтальную конструкцию, которая надевается на кровать за счет поддержки колонн. Поперечный рельс содержит вертикальную головку инструмента и обеспечивает дополнительную жесткость станка. Он может двигаться вверх или вниз с помощью ходового винта, размещенного в колонке.
Инструментальные головки: Обычно строгальный станок оснащается тремя инструментальными головками. Верхняя инструментальная головка предназначена для обработки верхней поверхности заготовки, а боковые предназначены для обработки боковой поверхности заготовки.

Типы строгальных станков

1. Строгальный станок с двойным корпусом

Это один из наиболее распространенных типов строгальных станков, используемых в большинстве мастерских. Он состоит из длинного тяжелого основания с точно обработанными направляющими, которые позволяют столу совершать возвратно-поступательные движения на нем. Длина в два раза больше длины стола.

Ближе к середине станины установлены два вертикальных корпуса, по одному с каждой стороны, которые соединены сверху поперечиной.

В горизонтальной поперечной рейке две инструментальные головки скользят по вертикальным поверхностям корпусов. Эти инструментальные головки могут приводиться в действие силой или вручную в поперечном или вертикальном направлении для обеспечения подачи.

Кроме того, на вертикальной поверхности корпуса расположены две другие инструментальные головки, которые могут перемещаться в вертикальном и горизонтальном направлениях для обеспечения подачи. Для привода этого строгального стола могут использоваться механические или гидравлические устройства.

2. Открытый строгальный станок

Эти типы строгальных станков имеют только один корпус на одной стороне основания. В отличие от двойного корпуса, который позволяет использовать две, три инструментальные головки, этот станок может быть оснащен одним корпусом. однако он жесткий и прочный, чтобы противостоять силам.

На поперечной направляющей установлена головка инструмента, которая может перемещаться вертикально и горизонтально, а также может скользить вертикально по направляющим корпуса. Другая инструментальная головка установлена на корпусе, и она также находится в том же направлении, что и другая.

3. Строгальный станок ямного типа

Строгальный станок ямного типа имеет массивную конструкцию, в которой стол удерживается в яме в стационарном положении. Колонна, несущая поперечную рейку, совершает возвратно-поступательное движение по горизонтальной рейке, расположенной по обеим сторонам стола.

Стол этой машины предназначен для выполнения очень тяжелых работ, так как он расположен на одном уровне с полом. Это помогает легко выполнять тяжелую работу. Поперечный рельс несет две головки инструмента и может перемещаться как вертикально, так и горизонтально для выполнения реза. В этой машине используется приводной винт для привода колонны с помощью двигателя.

4. Кромкострогальный станок

Кромкострогальный станок известен как строгальный станок. Применяется для обтачивания и скашивания кромок стальных листов, применяемых в судостроении и для различных сосудов под давлением. Стол, на котором находится заготовка, остается неподвижным, а заготовка зажимается пневматическими зажимами.

Инструментальная головка, установленная на каретке, движется к двум горизонтальным направляющим на передней части основания. На тележке есть место для оператора, чтобы он мог двигаться вместе с ней. Инструмент на каретке совершает возвратно-поступательное движение за край пластины.

5. Станок с раздельным столом

Этот станок состоит из двух столов на станине, которые могут совершать возвратно-поступательные движения по отдельности или вместе. Эта функция ускоряет работу, что делает ее пригодной для массового производства, где должны выполняться идентичные работы.

Это достигается путем загрузки заготовки на один из столов, а другой совершает возвратно-поступательное движение мимо режущего инструмента для отделочных работ. Стол останавливают после выполнения работы и убирают, сдвигая стол до конца.

Для тяжелых и больших работ два стола будут сжаты вместе, и возвратно-поступательное движение будет происходить под инструментом для обработки.

Преимущества строгального станка

Вот преимущества строгального станка:

Обеспечивает лучшую отделку поверхности.
Низкие эксплуатационные расходы.
Хорошая точность
Одновременно выполняются 2 или 3 инструмента (режущий инструмент с одной точкой), что очень хорошо для быстрого выполнения работы.
Здесь тоже главное преимущество в том, что мы можем использовать один инструмент за раз.

Недостатки строгального станка

Вот некоторые недостатки строгального станка:

Высокая цена.
Только один инструмент Используется одноточечный режущий инструмент.
Для управления машиной требуется квалифицированный рабочий (должен разбираться в машинах).
Потребляемая мощность больше.

Применение строгального станка

Ниже приведены преимущества строгального станка:

Использование этой машины для создания хорошей плоской поверхности.
Строгальный станок может удалять большое количество материала с заготовки за один раз с высокой точностью, поскольку здесь установлено несколько инструментов.
Больше отверстий для резки.
Также используется для резки под углом.

Все, что вам нужно знать о строгальном станке

Строгальный станок — это еще один тип металлообрабатывающего станка, в котором используется линейное относительное движение (возвратно-поступательное) одноточечного режущего инструмента по отношению к заготовке.

Строгальный станок очень похож на строгальный станок, поэтому опубликована статья об их отличиях. Их основное отличие состоит в том, что строгальные станки больше по размеру и перемещают заготовку, в то время как строгальные станки вращают режущий инструмент. Эта машина также очень важна в механических мастерских, так как на ней можно выполнять множество операций.

Прочтите: Все, что вам нужно знать о строгальном станке

Сегодня мы рассмотрим определение, компоненты, принцип работы, механизм, работу, типы, технические характеристики и применение строгальных станков.

Содержание

1 Определение машины планера:
2 РАБОТА Типы строгального станка:
6 Механизм строгального станка:
7 Детали строгального станка:
8 Подпишитесь на нашу рассылку новостей
9 Операции строгального станка:
10 Спецификация строгального станка:
11 Пожалуйста, поделитесь!

Строгальный станок Определение:

Строгальный станок — это станок, предназначенный в первую очередь для обработки плоскостей и плоских поверхностей с помощью одноточечного режущего инструмента. Как упоминалось ранее, он похож на формовочную машину, но очень большой и массивный. Вот почему он применим для тяжелых работ, которые невозможно выполнить на фрезерном станке.

Принцип работы строгального станка:

Работа строгального станка довольно проста и требует меньше навыков для его использования. работа достигается за счет жесткого размещения задания на столе станка. Единственный режущий инструмент, который прочно удерживается в резцедержателе. Стойка инструмента установлена на возвратно-поступательном плунжере, который обеспечивает возвратно-поступательное движение ползуна с помощью механизма быстрого возврата.

Возвратно-поступательное движение строгальных станков представляет собой движение вперед и назад или ход ползуна. Прямой ход отрезает материал, а обратный ход переводит плунжер в другое режущее действие.

Прочитать статью полностью

На видео ниже показано, как работает станок:

Области применения:

Ниже приведены области применения строгальных станков:

Используется для прорези канавок .
Прием резки под углом и обработка ласточкиного хвоста.
Также подходит для создания точных плоских и криволинейных поверхностей.

Читать: Все, что вам нужно знать о фрезерном станке

Преимущества и недостатки строгальных станков:

Преимущества

Ниже представлены преимущества строгальных станков:

Хорошее качество поверхности.
Низкая потребность в обслуживании.
Повышенная точность.
С заготовкой можно использовать более одного инструмента.

Недостатки

Несмотря на большие преимущества строгальных станков, некоторые ограничения все же имеют место. Следующие представляют недостатки строгальных станков

Строгальные станки дороги.
Для работы требуется больше питания.
Требуется квалифицированный рабочий.
Можно использовать только одноточечный режущий инструмент.
Его действие ограничено.

Типы строгальных станков:

Ниже приведены различные типы строгальных станков:

Двойной строгальный станок.
Открытый боковой рубанок.
Строгальный станок ямного типа.
Кромкообрезной станок.
Рубанок с раздельным столом.

Читать статью полностью

Механизм строгального станка:

Ниже приведены два основных типа механизма строгального станка:

Механизм привода стола.
Механизм подачи.

Различный механизм привода стола включает в себя:

Открытый и поперечный ременный привод.
Реверсивный электропривод.
Гидравлический привод.

Детали строгального станка:

Строгальный станок состоит из следующих частей:

Станина
Стол
Корпус или колонна
Поперечная рейка
Инструментальная головка
Вождение и
Механизм подачи

Прочитать полное объяснение

Подпишитесь на нашу рассылку новостей

Операции на строгальном станке:

Общие операции, выполняемые на строгальном станке, включают:

Обработка плоских горизонтальных поверхностей.
Плоские вертикальные поверхности.
Угловые поверхности и обработка ласточкиного хвоста.
Прорези и канавки криволинейных поверхностей.

Прочтите: Все, что вам нужно знать о сверлильном станке

Характеристики строгального станка:

Следующие данные представляют собой характеристики строгальных станков:

Расстояние между двумя корпусами.
Максимальная длина перемещения стола.
Высота от верха стола до поперечной рейки в крайнем верхнем положении.

Спецификация строгальных станков открытого формата совсем другая. Он определяется наибольшим заданием, которое может быть выполнено на его столе.

Другие спецификации строгальных станков могут включать:

Количество каналов.
Количество скоростей.
Длина стола.
Длина кровати.
Требуемая площадь помещения.
Потребляемая мощность.
Масса машины нетто.
Способ привода стола (редукторный или гидравлический).

Вот и все для этой статьи «Понимание строгальных станков». Надеюсь, вам понравится чтение, если да, пожалуйста, прокомментируйте и поделитесь. Благодарить!

Что такое строгальный станок? Простое объяснение (с иллюстрациями)

Рубанок — это инструмент, которому уже более 3000 лет. Он в основном используется для механической обработки дерева. Вы можете использовать рубанок для сглаживания, выравнивания и выравнивания деревянных поверхностей. Здесь вы можете точно узнать, что такое рубанок по дереву и как он работает.

Строгальный станок или рубанок — это машина, используемая для строгания или выравнивания деревянных поверхностей, обеспечивающая мощное и точное удаление материала, а также сглаживание. Он состоит из рамы, которая поддерживает прямоугольную рабочую плоскость, которая, в свою очередь, состоит из двух горизонтальных столов, между которыми находится деревянная подставка для ножей.

Что такое строгальный станок?

Рубанок по дереву — это инструмент, используемый для удаления слоя древесины с плоской поверхности, выравнивания деревянных поверхностей, сглаживания (финишной обработки) поверхностей с обеих сторон заготовки.

Рубанок – это инструмент, с помощью которого можно удалить слой древесины с плоской поверхности, выровнять поверхности, сгладить (обработать) поверхности, сгладить кромки или сделать складки на дверях. Не все эти операции выполняются одним и тем же рубанком, но в принципе строятся одинаково.

Как мы уже говорили, рубанки — это ручные инструменты, которые используются для выравнивания, придания шероховатости, торцевания, сглаживания и выравнивания. При правильном движении инструмент способен резать, выравнивать и выпрямлять деревянные конструкции, удаляя тонкую древесную стружку до тех пор, пока не будет выровнено все желаемое удлинение без волнистости или неровностей.

После использования рекомендуется мелкозернистая наждачная бумага, которая подготовит изделие к нанесению отделочных материалов, таких как лак, краска и эмаль.

Основной элемент — острое металлическое лезвие и корпус. Лезвие проходит сквозь корпус через щель, называемую устьем рубанка, и достигает древесины.

Проводя рубанком по древесине, с него снимаются слои, толще или тоньше в зависимости от положения лезвия, угла, под которым оно ставится, давления, оказываемого на рубанок.

Рубанок по дереву — инструмент, используемый для выполнения столярных работ, направленных на выравнивание древесины. Дерево необходимо обрабатывать острыми инструментами, и этот принцип более чем когда-либо применим к строганию по дереву.

Строгальные станки предназначены для обработки различных пород древесины. Часто такие станки применяют после предварительной обработки заготовок на пилочном станке.

Несомненно, рубанок – это многофункциональный инструмент, который позволит вам: выполнять высокоточные операции с вашими деталями с возможностью их идеальной калибровки, делая их абсолютно плоскими.

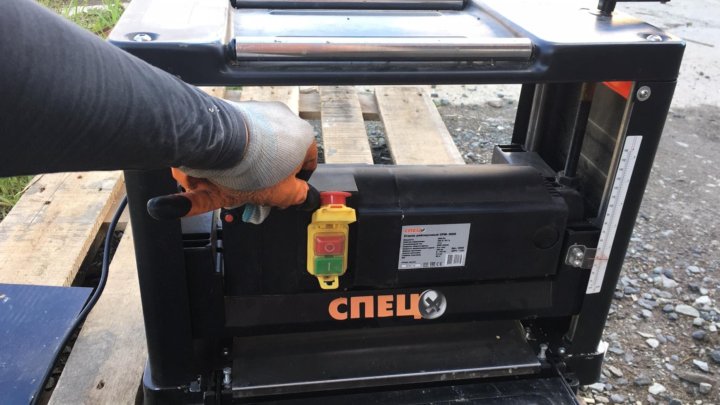

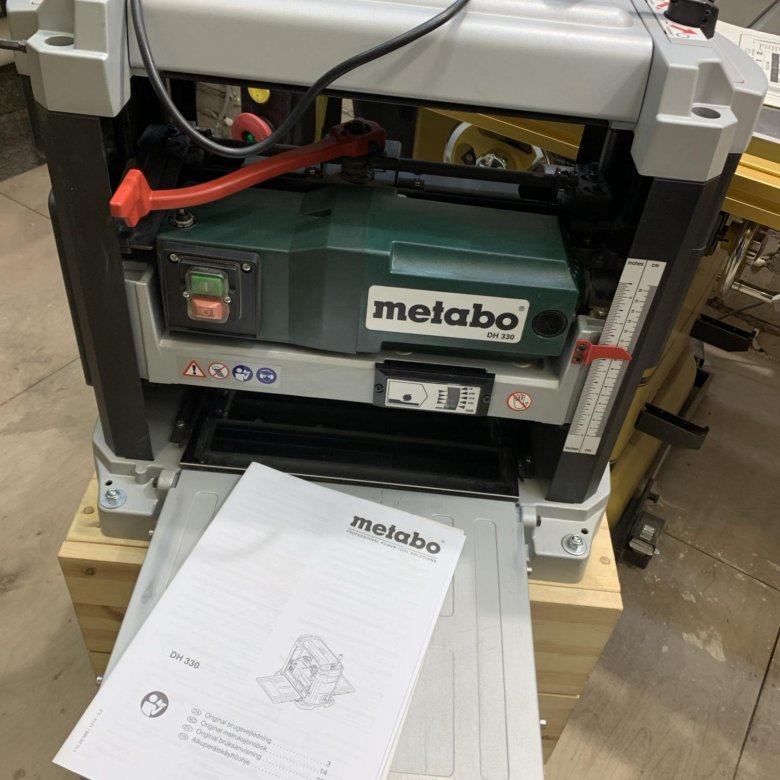

Строгальные станки по конструкции можно разделить на настольные и отдельно стоящие. Настольные машины в основном предназначены для бытового использования. Области применения таких машин – мелкотоварное производство, подсобное хозяйство, частные мастерские.

Отдельностоящие машины, за редким исключением, относятся к профессиональному классу. Почти все машины имеют возможность подключения устройства всасывания стружки, так как они производят большое количество стружки. Мощность таких машин находится в пределах 1000-5500 Вт.

Машины оснащены параллельным упором, который можно наклонять до 45 градусов.

Часто рубанки имеют следующие функции: поддержание постоянной скорости под нагрузкой, защита от скачков напряжения, плавный пуск, термовыключатель (защита от перегрева), магнитный пускатель, кнопка аварийной остановки двигателя, система эвакуации стружки, антивибрационная система.

Знаете ли вы?

На обычном рубанке могут работать как левши, так и правши. Но теперь есть и эргономичные самолеты для левшей.

Из чего сделан строгальный станок?

Ручной рубанок состоит из острого режущего лезвия или острой металлической пластины, прикрепленной к прочному корпусу с ручкой сверху. Лезвие проходит под корпусом и, проходя инструментом по деревянной поверхности, удаляет тонкую древесную стружку, сглаживая поверхность и уменьшая толщину материала.

Обычно рубанок оттягивается от кузова, но японские рубанки тянут к корпусу. Лезвие часто регулируется, чтобы контролировать количество материала, удаляемого при каждом проходе. Также доступны строгальные станки с электроприводом, иногда называемые электрическими строгальными станками.

Деревянный рубанок, как правило, состоит из корпуса рубанка, нижней стороной которого подошва рубанка опирается на заготовку. Корпус самолета имеет две ручки, за которые его можно безопасно направлять. Он также содержит проход для щепы, через который древесная щепа отводится вверх. Рубанки и строгальные ножи выполняют фактическую работу по строганию. Ручные рубанки также содержат зажимное устройство, с помощью которого фиксируется железо рубанка.

Структура простого двойного рубанка

Компоненты ручного планировщика

Конструкция простого двойного рубанка:

В ящике рубанка A , который обычно снабжен более твердой нижней стороной (подошва рубанка B ), нож D , привинченный к крышке C, крепится клин E. Левая рука направляет рубанок с помощью носика рубанка F .

Основные компоненты деревянного рубанка:

нож
блок рубанка
деревянный клин.

Рубанок в основном состоит из следующих элементов:

Коробка придает рубанку форму. Он закрывает проход для стружки, в котором находится рубанок (нож) из закаленной инструментальной стали. Деревянный клин зажимает рубанок в корпусе рубанка.

Подошва рубанка называется опорной пластиной деревянного рубанка. Он подвергается сильному трению во время строгания и поэтому изготавливается из износостойкого материала, такого как граб.

Корпуса рубанков очень рано изготавливались из чугуна или инструментальной стали (ср. металлические рубанки). На переднем конце рубанка расположена ручка в виде набалдашника: так называемый нос рубанка.

Компоненты электрического планировщика

Компоненты электрического планировщика:

Стойка или стол
Входной стол для размещения
Выходной стол.
Вал ножа.
Регулировка высоты
Упорная линейка или направляющая.

Электрический рубанок состоит из следующих основных элементов: ножевой вал, двигатель, рабочий стол. Рабочий стол разделен на две зоны. Между ними проходит ножевой вал, который срезает нижнюю часть детали. Как правило, подача заготовок осуществляется в ручном режиме.

Важным критерием обработки деталей является количество ножей, предусмотренных станком. Есть один, два, три или четыре ножа. Также есть валы со множеством небольших съемных ножей. Как правило, эти ножи демонстрируют высокое качество изготовления, надежность, а также имеют длительный срок службы.

Электрические рубанки часто используются плотниками и домашними мастерами. Они используются для изготовления досок одинаковой толщины и для работы с плоскими поверхностями. Разработанная с ними технология делает этот инструмент высоко ценимым, позволяя вам работать быстро и без таких усилий, как с обычными ручными щетками.

Посмотрим его характеристики:

Плоское дно с выступающим вращающимся барабаном, на котором острые лезвия снимают слои древесины.
Вам просто нужно провести им по поверхности материала.
Регулируемые лезвия.
Существуют различные размеры. От больших моделей шириной 6 ½ дюймов до моделей шириной 3 ¼ дюйма, которые являются наиболее популярными.

Знаете ли вы, какие инструменты необходимы плотнику? Эти инструменты необходимы для успешной работы по дереву!

Для чего используется строгальный станок?

Столярный инструмент, такой как рубанок по дереву, имеет множество применений. Очевидно, что некоторые из них, такие как сглаживание или скашивание, были с нами всю жизнь, но не менее верно и то, что разрабатываются новые модели с новыми приложениями.

Строгальные станки по дереву широко используются в производстве различных изделий: мебели, паркета, пиломатериалов, музыкальных инструментов и т. д.

Некоторые области применения строгальных станков по дереву: от досок до дверей, рам или деревянных балок.

Снижение высоты деревянных деталей.

Снятие фаски и обработка канавок на деревянных кромках.

С помощью строгального станка человек может:

выровнять поверхность на больших деревянных брусках;
подрезка плоскостей заготовок;
выбрать пазы угловым способом;
удалить край.

Помимо этих областей применения рубанок может использоваться и для других деревообрабатывающих операций.

Преимущества	Недостатки
Необходим для качественной отделки деревянных поверхностей	Необходимо соблюдать меры предосторожности
Инструмент, которым мы можем воспользоваться во многих случаях	Многие модели, которые иногда усложняют принятие решения о покупке желаемый результат, вы решаете, какой тип самолета вы хотите использовать. Рубанки можно разделить на ручные и электрические , среди прочего. Хотя последние в настоящее время используются более широко, оба типа имеют свои преимущества и недостатки и доступны в различных исполнениях. Рубанок ручной Рубанок ручной для ручной работы может иметь корпус из дерева или металла. В то время как металл особенно прочен, деревянные рубанки обычно лучше лежат в руке и имеют более традиционный вид. Железо рубанка изготовлено из инструментальной стали. Существует несколько различных типов рубанков. Какой самолет лучше всего подходит для чего зависит от предполагаемого использования. Наиболее распространенные варианты: Черновая плоскость: особенно высокая чип толщина; подходит для обработки более тонких заготовок Raubank: для прямых ровных поверхностей Двойной рубанок: подходит для небольших или узких заготовок; Используется вместо грабельной скамьи Финишный рубанок : для плоских поверхностей, небольшая толщина стружки до 1 мм Рубанок: особо тонкая стружка, для очистки шпона или массивной древесины 3 зубчатый0006 для целенаправленного придания шероховатости поверхностям Помимо этих распространенных типов рубанков, существует множество других типов рубанков для конкретных целей. Электрический рубанок При использовании электрического рубанка стружка удаляется режущей кромкой, вращающейся горизонтально и параллельно поверхности заготовки. Он также известен как строгальный нож и крепится по окружности вала рубанка в форме барабана. Вал рубанка вращается с высокой скоростью и перемещается против направления вращения над заготовкой или вдоль кромки заготовки. У самолета две подошвы. Высота подошвы передней плоскости регулируется — так что вы можете заранее выбрать нужную толщину стружки. Электрические рубанки работают на фиксированной скорости. Насколько она высока, зависит от типа фрезы, поэтому скорость предопределена конструкцией и не может быть изменена. Рубанки с одноножевой фрезой имеют более высокую скорость, чем рубанки с двухрезцовой. В зависимости от типа скорость регулируется электронным способом и поддерживается постоянной даже при различных нагрузках. Ружальные валы с двумя ножами имеют больший диаметр и меньшую скорость, чем строгальные валы только с одним ножом. Однако окружная скорость одинакова, поэтому качество работы и ход работы сопоставимы. Однако самолеты с одним ножом можно сделать меньше и удобнее. Электронный ручной рубанок — это устройство для деревообработки. Варианты обработки пластмасс в значительной степени зависят от типа рассматриваемого пластика. Если есть возможность, лучше заранее опробовать кусок материала, чтобы посмотреть, можно ли использовать рубанок на вашей заготовке. Обработка металлов приводит к разрушению ножей рубанка и повреждению устройства. Для этого вам понадобится специальный металлический строгальный инструмент. Как работает рубанок по дереву? Технически оба варианта работают одинаково. Железо рубанка, которое направляет удаленную стружку вверх, расположено у прохода для стружки, встроенного в корпус рубанка. Остальное — чистая мышечная сила. Деревянный рубанок удобнее держать, а его подошва защищает поверхность материала при строгании. Металлический рубанок, с другой стороны, практически не поддается разрушению и почти не изнашивается даже при частом использовании. Так называемый двойной рубанок всегда пригодится при изготовлении мебели. В этой модели, характерной для столяров и столяров, нож прикручивается к другому ножу, называемому лоскутом. Этот лоскут разбивает стружку, вы получаете еще более гладкую поверхность при строгании. Для левшей доступны рубанки с рупором подходящей формы. Вы знаете, что такое фуганок? Вы знаете разницу между планировщиком и фуганком? Вот простая статья, чтобы прояснить ваши вопросы! Мы сосредоточимся на электрическом станке по дереву, наиболее используемом пользователями. Что вы должны знать, так это то, что эта модель имеет некоторые особенности, которые позволяют вам не прилагать столько усилий, как с инструкциями, пока вы заканчиваете работу раньше. Его работа аналогична любому электроприбору, мы покажем вам: Включено. При включении щетки браться за ручку или хват. Мы оставляем указательный палец на кнопке включения и выключения, а большой палец будет на кнопке блокировки. Безопасность. Когда мы нажимаем кнопку безопасности, она снимается, и мы можем включить рубанок. Кабели. Передняя пластина должна опираться на обрабатываемую деталь, но без контакта с отрезным кругом. Кабель всегда должен находиться вдали от инструмента. Скорость. Нам нужно подождать, пока мы не достигнем максимальной скорости. Когда пришло время, мы стали аккуратно выдвигать кисть вперед. Не забывайте всегда вести рубанок обеими руками. Горизонтальность Чтобы углубление было ровным, инструмент нужно держать горизонтально, пока мы чистим, и нажимать таким же образом, увеличивая указанное давление на задний конец. Заключение Для ответа на вопрос, что такое рубанок, приходим к выводу, что рубанок является классическим и традиционным инструментом в деревообработке. Ручной рубанок является незаменимым инструментом для столяров, столяров и амбициозных мастеров, особенно при работе с деревянными поверхностями. Строгальные станки по дереву — простой и удобный инструмент. Союзник для энтузиастов DIY или профессионалов в этом секторе. Помимо практичности, они недорогие. Со средним бюджетом вы можете купить строгальный станок хорошего качества с достаточной производительностью для выполнения бесчисленных работ. Для каких целей используется ручной рубанок? С помощью ручных рубанков деревянные поверхности обильно снимаются, точно выравниваются или окончательно обрабатываются. При окончательной отделке основное внимание всегда уделяется чисто сглаженной поверхности , которая подчеркивает характер дерева в каждой грани. Из какого материала сделан самолет? Рубанки сделаны из дерева или металла : Деревянные рубанки: легче и меньше утомляют при работе. Металлические рубанки : работают более плавно благодаря их более высокому собственному весу, что особенно выгодно, когда зерно сложное. Как работает деревянный рубанок? У рубанка железо рубанка выступает за подошву рубанка. Выступающая режущая кромка удаляет крупную и очень мелкую стружку с поверхности древесины. Толщина стружки определяется выступом. Определение, детали, типы, принцип работы, операции, спецификации, области применения, преимущества и недостатки [PDF] Актуальные темы Здравствуйте, читатели! Части, типы, принцип работы, операции, спецификации, приложения, преимущества и недостатки. Итак, давайте начнем этот урок с определения строгального станка. Что такое строгальный станок? Строгальный станок — это станок, похожий на строгальный станок, предназначенный для изготовления плоских поверхностей или плоскостей с помощью одноточечного режущего инструмента, используемый для обработки тяжелых работ, которые невозможны на строгальном станке. Инструмент фиксируется, а рабочий стол (заготовка) совершает возвратно-поступательные движения над инструментом. Детали с функцией планировщика: Детали станка и его функционирование следующие. Станина Рабочий стол корпус или колонна Поперечная рейка Вертикальная головка Седло Станина: 7 Станина изготавливается с помощью станины станка и строгального станка большой компонент, мы не можем подготовить их в процессе механической обработки. Таким образом, отливке всегда подвергаются только более крупные компоненты. Станина была подготовлена таким образом, чтобы она могла поглощать вибрации, возникающие в машине во время различных операций. В основном в качестве материала для станины рубанка берется чугун. Рабочий стол: Как и в строгальном станке, рабочий стол является подвижной частью, а инструмент — неподвижной частью, поэтому рабочий стол может приводиться в движение с помощью гидравлического цилиндра или шестеренчатого механизма. На верхней поверхности рабочего стола имеются Т-образные пазы для зажима заготовки, а на боковых сторонах рабочего стола имеются пазы для реверсивных упоров рубанка. Корпус или колонна: Это полая колонна, способная выдерживать огромные нагрузки без прогиба и закрепленная внизу станины станка. Две колонны будут подниматься вертикально по бокам машины/рамы на строгальном станке с двойным корпусом, так как они будут поддерживать поперечную балку и седло. Поперечная рейка: Как уже говорилось, она устанавливается в верхней части корпуса. Он скользит вверх и вниз по плоским направляющим, которые контролируются вручную или машиной. Вес поперечин был очень большим, поэтому они уравновешиваются с помощью гидравлических цилиндров или чугунных грузов. Вертикальная головка инструмента: Головка инструмента содержит резцедержатель, который удерживает режущий инструмент для выполнения операций обработки. Седло: На направляющие поперечины устанавливается седло. На строгальном станке расположены два седла, одно для правой головки инструмента, а другое для левой головки инструмента. Как работает строгальный станок? Для обработки более широких заготовок потребуется очень много времени из-за использования формовочного станка. Следовательно, чтобы свести к минимуму это время, для удаления материала одновременно с самой заготовки будет использоваться более одного режущего инструмента. Но для установки более одного инструмента требуется более одного ползуна, и это не что иное, как параллельное размещение более одной формовочной машины, что совсем не желательно. Более одного режущего инструмента будет закреплено на балке и позволит заготовке совершать возвратно-поступательные движения с переменной скоростью (например, оптимальная скорость при прямом ходе и максимальная скорость при обратном ходе). Этот процесс называется строгальной операцией или строгальной машиной. В этом строгальном станке заготовка будет находиться в возвратно-поступательном движении, а инструмент неподвижен, благодаря чему происходит съем материала. Обратный ход будет холостым ходом, и это связано с механизмом, называемым механизмом быстрого возврата Уитворта. Ниже приведена схема механизма быстрого возврата Whitworth. Механизм быстрого возврата Whitworth Типы строгальных станков: Существуют следующие типы строгальных станков. Строгальный станок со стандартным или двойным корпусом Строгальный станок с ямным корпусом Строгальный станок с открытой стороной Станок для обработки кромок Станок для раздельного стола Станок со стандартным или двойным корпусом: Строгальный станок с двойным корпусом состоит из двух вертикальных стоек, которые могут поддерживать поперечную рейку. Они используются для обработки направляющих поверхностей, ласточкина хвоста, больших станин и т. д. Благодаря большей длине строгания большое количество деталей будет обработано за короткое время. Это старый тип станка, который широко используется в различных мастерских. Строгальный станок с приямком: По сравнению со станком с двойным корпусом имеет массивную конструкцию. В этой машине колонна, несущая поперечный рельс, совершает возвратно-поступательное движение по горизонтальным рельсам. Он может обрабатывать большие поверхности, которые невозможно обработать станком стандартного типа. Фуговальный станок с открытой стороной: Используется для обработки более широких заготовок. Он имеет только одну стойку или корпус, который присутствовал на одной стороне основания, и была установлена поперечная рейка. Отдельный корпус или колонна должны быть жесткими, поскольку они должны нести всю нагрузку во время обработки. Станок для строгания кромок: Как следует из названия, станок для строгания кромок используется для скашивания кромок стальных листов, используемых в судостроении и сосудах под давлением. Стол, на котором находится заготовка, остается неподвижным. Как показано на рисунке, имеются два зажима, которые зажимают заготовку во время обработки. Головка инструмента перемещается по направляющим для быстрой обработки заготовки. Строгальный станок с раздельным столом: Строгальный станок с разделенным столом используется для непрерывного массового производства. Станина станка состоит из двух столов, которые могут совершать возвратно-поступательное движение по отдельности или вместе. При настройке работы на строгальном станке экономит время простоя. Для подготовки больших или тяжелых работ оба стола скрепляются вместе и приводятся в возвратно-поступательное движение под действием режущего инструмента. Операции, выполняемые на строгальном станке: Ниже перечислены различные операции, выполняемые на строгальном станке. Строгание горизонтальных плоских поверхностей Строгание криволинейных поверхностей Строгание плоских вертикальных поверхностей Строгание ласточкиных хвостов и угловых поверхностей Строгание канавок и пазов. Технические характеристики строгального станка: Технические характеристики строгального станка следующие. Расстояние между двумя корпусами рубанка. Максимальная длина перемещения стола при обработке различных операций. Потребность в площади. Длина кровати и рабочего стола. Приводной механизм машины. Количество доступных скоростей и подач. Потребляемая мощность и масса нетто машины. Области применения строгального станка: Области применения строгального станка следующие. Он используется в различных промышленных и институциональных приложениях. Используется для обеспечения ровных поверхностей. Используется для создания шпоночных пазов (вырезания пазов). Строгальные станки используются в инструментальных и штамповочных мастерских. Преимущества строгального станка: Преимущества строгального станка заключаются в следующем. Из-за того, что в формирователе присутствует несколько инструментов, MRR будет очень высоким по сравнению с формирователем. Можно получить высокое качество поверхности. Подходит для более широких заготовок. Сохраняется высокая точность. Эта машина требует минимального обслуживания. Недостатки строгального станка: Недостатки строгального станка следующие. Эти строгальные станки заменены фрезерными станками, плоскошлифовальными станками, протяжными станками и т.д. Высокая стоимость установки. Потребляемая мощность будет больше, так как он должен удалять большой материал из материалов по сравнению с формирователем. Стоимость машины также высока. Для работы с этими машинами требуются квалифицированные рабочие. Подробное описание строгального станка. Если у кого-то есть какие-либо сомнения, вы можете спросить нас, и мы ответим как можно скорее. Часто задаваемые вопросы: Что делает строгальный станок? Строгальный станок представляет собой станок, похожий на строгальный станок, предназначенный для изготовления плоских поверхностей или плоскостей с помощью одноточечного режущего инструмента, используемый для обработки тяжелых работ, которые невозможны на строгальном станке. В чем разница между строгальным станком и строгальным станком? В строгальном станке заготовка фиксируется, а инструмент совершает возвратно-поступательное движение, тогда как в строгальном станке инструмент фиксируется, а рабочий стол совершает возвратно-поступательное движение. Какие существуют типы строгальных станков? Существует пять типов строгальных станков: строгальный станок с двойным корпусом, строгальный станок с открытой стороной, строгальный станок с ямами, строгальный станок для кромок или пластин и строгальный станок с раздельным столом. Строгальный станок работает по принципу ? Строгальный станок работает по принципу механизма быстрого возврата Витворта. Станок Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Search for: Рубрики 2019 © Все права защищены. Карта сайта

Преимущества

Недостатки

Необходим для качественной отделки деревянных поверхностей

Необходимо соблюдать меры предосторожности

Инструмент, которым мы можем воспользоваться во многих случаях

Многие модели, которые иногда усложняют принятие решения о покупке желаемый результат, вы решаете, какой тип самолета вы хотите использовать.

Рубанки можно разделить на ручные и электрические , среди прочего.

Хотя последние в настоящее время используются более широко, оба типа имеют свои преимущества и недостатки и доступны в различных исполнениях.

Рубанок ручной

Рубанок ручной для ручной работы может иметь корпус из дерева или металла. В то время как металл особенно прочен, деревянные рубанки обычно лучше лежат в руке и имеют более традиционный вид. Железо рубанка изготовлено из инструментальной стали.

Существует несколько различных типов рубанков. Какой самолет лучше всего подходит для чего зависит от предполагаемого использования.

Наиболее распространенные варианты:

Черновая плоскость: особенно высокая чип толщина; подходит для обработки более тонких заготовок
Raubank: для прямых ровных поверхностей
Двойной рубанок: подходит для небольших или узких заготовок; Используется вместо грабельной скамьи
Финишный рубанок : для плоских поверхностей, небольшая толщина стружки до 1 мм
Рубанок: особо тонкая стружка, для очистки шпона или массивной древесины

3 зубчатый0006 для целенаправленного придания шероховатости поверхностям

Помимо этих распространенных типов рубанков, существует множество других типов рубанков для конкретных целей.

Электрический рубанок

При использовании электрического рубанка стружка удаляется режущей кромкой, вращающейся горизонтально и параллельно поверхности заготовки. Он также известен как строгальный нож и крепится по окружности вала рубанка в форме барабана.

Вал рубанка вращается с высокой скоростью и перемещается против направления вращения над заготовкой или вдоль кромки заготовки.

У самолета две подошвы. Высота подошвы передней плоскости регулируется — так что вы можете заранее выбрать нужную толщину стружки. Электрические рубанки работают на фиксированной скорости.

Насколько она высока, зависит от типа фрезы, поэтому скорость предопределена конструкцией и не может быть изменена. Рубанки с одноножевой фрезой имеют более высокую скорость, чем рубанки с двухрезцовой.

В зависимости от типа скорость регулируется электронным способом и поддерживается постоянной даже при различных нагрузках.

Ружальные валы с двумя ножами имеют больший диаметр и меньшую скорость, чем строгальные валы только с одним ножом. Однако окружная скорость одинакова, поэтому качество работы и ход работы сопоставимы.

Однако самолеты с одним ножом можно сделать меньше и удобнее.

Электронный ручной рубанок — это устройство для деревообработки. Варианты обработки пластмасс в значительной степени зависят от типа рассматриваемого пластика. Если есть возможность, лучше заранее опробовать кусок материала, чтобы посмотреть, можно ли использовать рубанок на вашей заготовке.

Обработка металлов приводит к разрушению ножей рубанка и повреждению устройства. Для этого вам понадобится специальный металлический строгальный инструмент.

Как работает рубанок по дереву?

Технически оба варианта работают одинаково. Железо рубанка, которое направляет удаленную стружку вверх, расположено у прохода для стружки, встроенного в корпус рубанка. Остальное — чистая мышечная сила.

Деревянный рубанок удобнее держать, а его подошва защищает поверхность материала при строгании. Металлический рубанок, с другой стороны, практически не поддается разрушению и почти не изнашивается даже при частом использовании.

Так называемый двойной рубанок всегда пригодится при изготовлении мебели. В этой модели, характерной для столяров и столяров, нож прикручивается к другому ножу, называемому лоскутом. Этот лоскут разбивает стружку, вы получаете еще более гладкую поверхность при строгании. Для левшей доступны рубанки с рупором подходящей формы.

Вы знаете, что такое фуганок? Вы знаете разницу между планировщиком и фуганком? Вот простая статья, чтобы прояснить ваши вопросы!

Мы сосредоточимся на электрическом станке по дереву, наиболее используемом пользователями. Что вы должны знать, так это то, что эта модель имеет некоторые особенности, которые позволяют вам не прилагать столько усилий, как с инструкциями, пока вы заканчиваете работу раньше. Его работа аналогична любому электроприбору, мы покажем вам:

Включено. При включении щетки браться за ручку или хват. Мы оставляем указательный палец на кнопке включения и выключения, а большой палец будет на кнопке блокировки.
Безопасность. Когда мы нажимаем кнопку безопасности, она снимается, и мы можем включить рубанок.
Кабели. Передняя пластина должна опираться на обрабатываемую деталь, но без контакта с отрезным кругом. Кабель всегда должен находиться вдали от инструмента.
Скорость. Нам нужно подождать, пока мы не достигнем максимальной скорости. Когда пришло время, мы стали аккуратно выдвигать кисть вперед. Не забывайте всегда вести рубанок обеими руками.
Горизонтальность Чтобы углубление было ровным, инструмент нужно держать горизонтально, пока мы чистим, и нажимать таким же образом, увеличивая указанное давление на задний конец.

Заключение

Для ответа на вопрос, что такое рубанок, приходим к выводу, что рубанок является классическим и традиционным инструментом в деревообработке. Ручной рубанок является незаменимым инструментом для столяров, столяров и амбициозных мастеров, особенно при работе с деревянными поверхностями.

Строгальные станки по дереву — простой и удобный инструмент. Союзник для энтузиастов DIY или профессионалов в этом секторе. Помимо практичности, они недорогие. Со средним бюджетом вы можете купить строгальный станок хорошего качества с достаточной производительностью для выполнения бесчисленных работ.

Для каких целей используется ручной рубанок?

С помощью ручных рубанков деревянные поверхности обильно снимаются, точно выравниваются или окончательно обрабатываются. При окончательной отделке основное внимание всегда уделяется чисто сглаженной поверхности , которая подчеркивает характер дерева в каждой грани.

Из какого материала сделан самолет?

Рубанки сделаны из дерева или металла :

Деревянные рубанки: легче и меньше утомляют при работе.
Металлические рубанки : работают более плавно благодаря их более высокому собственному весу, что особенно выгодно, когда зерно сложное.

Как работает деревянный рубанок?

У рубанка железо рубанка выступает за подошву рубанка. Выступающая режущая кромка удаляет крупную и очень мелкую стружку с поверхности древесины. Толщина стружки определяется выступом.

Определение, детали, типы, принцип работы, операции, спецификации, области применения, преимущества и недостатки [PDF]

Актуальные темы

Здравствуйте, читатели! Части, типы, принцип работы, операции, спецификации, приложения, преимущества и недостатки. Итак, давайте начнем этот урок с определения строгального станка.

Что такое строгальный станок?

Строгальный станок — это станок, похожий на строгальный станок, предназначенный для изготовления плоских поверхностей или плоскостей с помощью одноточечного режущего инструмента, используемый для обработки тяжелых работ, которые невозможны на строгальном станке. Инструмент фиксируется, а рабочий стол (заготовка) совершает возвратно-поступательные движения над инструментом.

Детали с функцией планировщика:

Детали станка и его функционирование следующие.

Станина
Рабочий стол
корпус или колонна
Поперечная рейка
Вертикальная головка
Седло

Станина:

Станина изготавливается с помощью станины станка и строгального станка большой компонент, мы не можем подготовить их в процессе механической обработки. Таким образом, отливке всегда подвергаются только более крупные компоненты.

Станина была подготовлена таким образом, чтобы она могла поглощать вибрации, возникающие в машине во время различных операций. В основном в качестве материала для станины рубанка берется чугун.

Рабочий стол:

Как и в строгальном станке, рабочий стол является подвижной частью, а инструмент — неподвижной частью, поэтому рабочий стол может приводиться в движение с помощью гидравлического цилиндра или шестеренчатого механизма.

На верхней поверхности рабочего стола имеются Т-образные пазы для зажима заготовки, а на боковых сторонах рабочего стола имеются пазы для реверсивных упоров рубанка.

Корпус или колонна:

Это полая колонна, способная выдерживать огромные нагрузки без прогиба и закрепленная внизу станины станка.

Две колонны будут подниматься вертикально по бокам машины/рамы на строгальном станке с двойным корпусом, так как они будут поддерживать поперечную балку и седло.

Поперечная рейка:

Как уже говорилось, она устанавливается в верхней части корпуса. Он скользит вверх и вниз по плоским направляющим, которые контролируются вручную или машиной.

Вес поперечин был очень большим, поэтому они уравновешиваются с помощью гидравлических цилиндров или чугунных грузов.

Вертикальная головка инструмента:

Головка инструмента содержит резцедержатель, который удерживает режущий инструмент для выполнения операций обработки.

Седло:

На направляющие поперечины устанавливается седло. На строгальном станке расположены два седла, одно для правой головки инструмента, а другое для левой головки инструмента.

Как работает строгальный станок?

Для обработки более широких заготовок потребуется очень много времени из-за использования формовочного станка. Следовательно, чтобы свести к минимуму это время, для удаления материала одновременно с самой заготовки будет использоваться более одного режущего инструмента.

Но для установки более одного инструмента требуется более одного ползуна, и это не что иное, как параллельное размещение более одной формовочной машины, что совсем не желательно.

Более одного режущего инструмента будет закреплено на балке и позволит заготовке совершать возвратно-поступательные движения с переменной скоростью (например, оптимальная скорость при прямом ходе и максимальная скорость при обратном ходе). Этот процесс называется строгальной операцией или строгальной машиной.

В этом строгальном станке заготовка будет находиться в возвратно-поступательном движении, а инструмент неподвижен, благодаря чему происходит съем материала.

Обратный ход будет холостым ходом, и это связано с механизмом, называемым механизмом быстрого возврата Уитворта.

Ниже приведена схема механизма быстрого возврата Whitworth.

Механизм быстрого возврата Whitworth
Типы строгальных станков:
Существуют следующие типы строгальных станков.
Строгальный станок со стандартным или двойным корпусом
Строгальный станок с ямным корпусом
Строгальный станок с открытой стороной
Станок для обработки кромок
Станок для раздельного стола
Станок со стандартным или двойным корпусом:
Строгальный станок с двойным корпусом состоит из двух вертикальных стоек, которые могут поддерживать поперечную рейку. Они используются для обработки направляющих поверхностей, ласточкина хвоста, больших станин и т. д.
Благодаря большей длине строгания большое количество деталей будет обработано за короткое время.
Это старый тип станка, который широко используется в различных мастерских.
Строгальный станок с приямком:
По сравнению со станком с двойным корпусом имеет массивную конструкцию. В этой машине колонна, несущая поперечный рельс, совершает возвратно-поступательное движение по горизонтальным рельсам.
Он может обрабатывать большие поверхности, которые невозможно обработать станком стандартного типа.
Фуговальный станок с открытой стороной:
Используется для обработки более широких заготовок.
Он имеет только одну стойку или корпус, который присутствовал на одной стороне основания, и была установлена поперечная рейка.
Отдельный корпус или колонна должны быть жесткими, поскольку они должны нести всю нагрузку во время обработки.
Станок для строгания кромок:
Как следует из названия, станок для строгания кромок используется для скашивания кромок стальных листов, используемых в судостроении и сосудах под давлением.
Стол, на котором находится заготовка, остается неподвижным.
Как показано на рисунке, имеются два зажима, которые зажимают заготовку во время обработки.
Головка инструмента перемещается по направляющим для быстрой обработки заготовки.
Строгальный станок с раздельным столом:
Строгальный станок с разделенным столом используется для непрерывного массового производства.
Станина станка состоит из двух столов, которые могут совершать возвратно-поступательное движение по отдельности или вместе.
При настройке работы на строгальном станке экономит время простоя.
Для подготовки больших или тяжелых работ оба стола скрепляются вместе и приводятся в возвратно-поступательное движение под действием режущего инструмента.
Операции, выполняемые на строгальном станке:
Ниже перечислены различные операции, выполняемые на строгальном станке.
Строгание горизонтальных плоских поверхностей
Строгание криволинейных поверхностей
Строгание плоских вертикальных поверхностей
Строгание ласточкиных хвостов и угловых поверхностей
Строгание канавок и пазов.
Технические характеристики строгального станка:
Технические характеристики строгального станка следующие.
Расстояние между двумя корпусами рубанка.
Максимальная длина перемещения стола при обработке различных операций.
Потребность в площади.
Длина кровати и рабочего стола.
Приводной механизм машины.
Количество доступных скоростей и подач.
Потребляемая мощность и масса нетто машины.
Области применения строгального станка:
Области применения строгального станка следующие.
Он используется в различных промышленных и институциональных приложениях.
Используется для обеспечения ровных поверхностей.
Используется для создания шпоночных пазов (вырезания пазов).
Строгальные станки используются в инструментальных и штамповочных мастерских.
Преимущества строгального станка:
Преимущества строгального станка заключаются в следующем.
Из-за того, что в формирователе присутствует несколько инструментов, MRR будет очень высоким по сравнению с формирователем.
Можно получить высокое качество поверхности.
Подходит для более широких заготовок.
Сохраняется высокая точность.
Эта машина требует минимального обслуживания.
Недостатки строгального станка:
Недостатки строгального станка следующие.
Эти строгальные станки заменены фрезерными станками, плоскошлифовальными станками, протяжными станками и т.д.
Высокая стоимость установки.
Потребляемая мощность будет больше, так как он должен удалять большой материал из материалов по сравнению с формирователем.
Стоимость машины также высока.
Для работы с этими машинами требуются квалифицированные рабочие.
Подробное описание строгального станка. Если у кого-то есть какие-либо сомнения, вы можете спросить нас, и мы ответим как можно скорее.
Часто задаваемые вопросы:
Что делает строгальный станок?
Строгальный станок представляет собой станок, похожий на строгальный станок, предназначенный для изготовления плоских поверхностей или плоскостей с помощью одноточечного режущего инструмента, используемый для обработки тяжелых работ, которые невозможны на строгальном станке.
В чем разница между строгальным станком и строгальным станком?
В строгальном станке заготовка фиксируется, а инструмент совершает возвратно-поступательное движение, тогда как в строгальном станке инструмент фиксируется, а рабочий стол совершает возвратно-поступательное движение.
Какие существуют типы строгальных станков?
Существует пять типов строгальных станков: строгальный станок с двойным корпусом, строгальный станок с открытой стороной, строгальный станок с ямами, строгальный станок для кромок или пластин и строгальный станок с раздельным столом.
Строгальный станок работает по принципу ?
Строгальный станок работает по принципу механизма быстрого возврата Витворта.
Станок
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *

Search for:
Рубрики
2019 © Все права защищены. Карта сайта

Станок рейсмусовый

Типы рейсмусовых станков и особенности выбора

Профессиональный рейсмусовый станок 5,5 кВт 400В JWP-208-3 JET 708584T

Применение

Описание

Особенности

Характеристики

Комплектация

Рекомендация «Арсенал Мастера»

Техника безопасности:

Видео:

Отзывы о Профессиональный рейсмусовый станок 5,5 кВт 400 В JWP-208-3 JET 708584T

Строгальные станки для обработки дерева

L’invincibile fs 7

nova fs 520

nova fs 410

minimax fs 52es

minimax fs 41es

minimax fs 41e

minimax fs 41c

minimax fs 30c

minimax fs 30g

по дереву, многофункциональный, своими руками, чертежи

Рейсмусовый станок по дереву

Суть станка рейсмусового типа

Типовое устройство рейсмусового станка

Конструкция специализированного станка-рейсмуса по дереву

Специфика фуговально-рейсмусовых моделей станков

Универсальные конструкции рейсмусов

Рейсмусовый станок своими руками

Рейсмус из электрического рубанка

Самодельный деревообрабатывающий рейсмусовый станок

Заключение

классификация рейсмусов для дома и производства, нюансы выбора

Конструкция рейсмусового станка

Функционирование

Виды оборудования

Типы рейсмусовых станков

Строгальное оборудование

Рейсмусы для домашних целей

Производственные устройства

Критерии выбора

: определение, составные части, работа и работа

Станина:

Колонна/Корпус:

Стол:

Поперечная рейка:

Головка инструмента:

Вертикальная плоская операция:

Горизонтальная плоская операция:

443 900 Строгальный станок

Открытая сторона:

Строгальный станок:

Рубанок с раздельным столом:

Инструменты для резки металла: что такое строгальный станок?

Определение строгального станка

Классификация строгальных станков

Технологические характеристики строгального станка

Руководство по эксплуатации строгального станка

Что такое строгальный станок? — Определение, части и типы

Все, что вам нужно знать о строгальном станке

Подпишитесь на нашу рассылку новостей

Что такое строгальный станок? Простое объяснение (с иллюстрациями)

Что такое строгальный станок?

Из чего сделан строгальный станок?

Компоненты ручного планировщика

Компоненты электрического планировщика

Для чего используется строгальный станок?

Рубанок ручной

Электрический рубанок

Как работает рубанок по дереву?

Для каких целей используется ручной рубанок?

Из какого материала сделан самолет?

Как работает деревянный рубанок?

Определение, детали, типы, принцип работы, операции, спецификации, области применения, преимущества и недостатки [PDF]

Что такое строгальный станок?

Детали с функцией планировщика:

Станина:

Рабочий стол:

Корпус или колонна:
