Для чего предназначен токарный станок: что можно на нем сделать, как им пользоваться

Содержание

что можно на нем сделать, как им пользоваться

Токарные станки, основа для большинства малых и средних производств, пользуются популярностью во всем мире ввиду высокого КПД при обработке заготовок и изготовлении разнообразных деталей.

Станки имеют довольно большое количество разновидностей, обусловленных их функциональными задачами, и со всем этим многообразием мы ознакомим читателя в нашем материале.

Содержание:

  • 1 Что он делает?
  • 2 Виды оборудования для токарной обработки
    • 2.1 Работы по дереву
      • 2.1.1 Пилильные
      • 2.1.2 Строгальные
      • 2.1.3 Сборочные
      • 2.1.4 Гнутарные
      • 2.1.5 Шлифовальные
      • 2.1.6 Фрезерные
      • 2.1.7 Сверлильные
      • 2.1.8 Токарные
    • 2.2 Для работ по металлу
      • 2.2.1 Лоботокарные
      • 2.2.2 Карусельные
      • 2.2.3 Токарно-винторезные
      • 2.2.4 Токарно-револьверные
  • 3 Как пользоваться?
  • 4 Что можно сделать на нем?
    • 4. 1 Изделия из древесины
    • 4.2 Металлические поделки

Что он делает?

Токарный станок служит для обработки деталей: расточки и обточки, сверления и зенкерования, развертывания и нарезания резьбы, подрезания и обработки торцов, некоторых других операций. Все это вместе называется обработкой тел вращения.

Тело вращения — это объемное тело, которое получается при вращении объекта (фигуры-контура) обработки вокруг оси вращения, которая расположена в одной плоскости с этим объектом.

Виды оборудования для токарной обработки

Виды станков разделяют в зависимости от следующий параметров:

  • предназначения станка;
  • точности выполняемых им работ;
  • его массы;
  • максимальной длины и диаметра детали, которую можно обработать на станке, а также ее положения по отношению к инструменту обработки, установленном в станке.

Фактически, можно разделить станки на деревообрабатывающие и металлообрабатывающие, после чего выделить в каждой группе свои подгруппы, в зависимости от специфики оборудования, сориентированного на выполнение конкретных поставленных перед станками задач.

Читайте также: основы токарного дела по металлу для начинающих

Работы по дереву

Станки по дереву обычно имеют несколько меньший размер и мощность по сравнению с их «коллегами», работающими по металлу, кроме того, они не требуют наличия системы подачи жидкости-охладителя, т. к. работа с деревом дает значительно меньшие нагрузки. Существует довольно большое количество разновидностей станков для работы по дереву, рассмотрим их подробнее.

Пилильные

Оборудование такого типа используется для придания формы выбранным деревянным элементам, а также для распилки заготовок, оборудование требует минимального уровня подготовки работника для выполнения работ. Этот вид станков делится на:

  • пилорамы, которые с помощью линейных пил обеспечивают поперечную либо продольную распиловку деревоматериала, они обеспечивают общую подготовку материала к дальнейшей работе;
  • ленточные станки, которые разрезают деревоматериал во время линейного движения пилы, используются для предварительной заготовки материала и его обработки;
  • круглопильные устройства, распиливающие древесину в вертикальной либо наклонной плоскостях с использованием круглых пил, чаще всего используются при формовке ввиду их более высокую точность работы, по сравнению с другими устройствами этой группы.

Читайте также: токарный станок 1Д601 описание технические характеристики

Строгальные

Строгальное станочное оборудование выполняет задачи, связанные со снятием верхнего слоя обрабатываемого материала, и делятся на:

  • рейсмусовые односторонние, с помощью которых обрабатывается верхняя поверхность, чаще всего на крупных заготовках, просты как конструктивно, так и при обслуживании;
  • рейсмусовые двухсторонние, которые могут обрабатывать обе плоскости, и нижнюю, и верхнюю, значительно повышают эффективность работы, но сложнее в обслуживании;
  • фуговальные, главным преимуществом которых является возможность снятия фаски под нужным углом, при этом функция обработки поверхности также доступна.

Читайте также: устройство токарного станка по металлу

Сборочные

Сборочные станки — автоматизированные устройства, служащие для сборки ряда элементов в готовое изделие либо полуфабрикат, служащий для последующей обработки и/или сборки с другими элементами.

Гнутарные

Как можно понять из названия данной группы станков, главная функция данного оборудования — придание элементам определенной формы последствием их выгибания, для чего используются гидравлические прессы, оборудованные фиксирующими зажимами.

Шлифовальные

Эти станки обычно используются на последних стадиях изготовления деталей, с их помощью делают чистовую обработку, снимая верхний слой материала с помощью покрытого абразивами инструмента. Шлифовальные станки делятся на несколько групп:

  • круглошлифовальные, для обработки тел вращения;
  • плоскошлифовальные, для соответствующих поверхностей;
  • кромкошлифовальные, для обработки кромки фигурных элементов;
  • специальные шлифовальные, для сложных поверхностей.
Фрезерные

Фрезерные станки нужны для обработки фасонных и плоских поверхностей. В зависимости от своей конфигурации, они разделяются на:

  • вертикально-фрезерные, с перпендикулярным расположением инструмента по отношению к столу и детали;
  • горизонтально-фрезерные, с горизонтальным расположением шпинделя;
  • универсальные, на которых можно менять расположение заготовки по отношению к обрабатывающему узлу без ее переустановки.

Сверлильные

Станки такого типа служат для просверливания и рассверливания отверстий в деталях либо для их обработки. Также имеют деление на несколько видов:

  • вертикальные, работающие исключительно в вертикальной плоскости;
  • горизонтальные, аналогично обрабатывающие детали, но в горизонтали;
  • радиальные, на которых можно менять угол наклона инструмента для обработки закрепленной детали.
Токарные

Деревообрабатывающие токарные станки применяются для точения корпусных деталей и крепежа, изготовление декоративных элементов. Делятся они на группы, обусловленные степенью автоматизации устройства:

  • устройства с ручным управлением, полностью зависящие от работника;
  • автоматизированное оборудование, в котором есть узлы, обеспечивающие копирование ряда процессов без участия человека, но под его контролем;
  • полностью автоматическое оборудование, в которых все процессы контролируются заданной до запуска станка компьютерной программой.

Для работ по металлу

Станки для работы по металлу имеют меньшее количество разновидностей, но несколько другую специфику.

Исходя из степени точности выполняемых работ оборудование может быть:

  • сверхточным;
  • повышенной точности;
  • особо точным;
  • точным;
  • нормальной точности.

Исходя из типа предстоящих работ, можно подобрать оборудование с учетом его специфики.

Лоботокарные

Данные механизмы работают с металлическими деталями большого или неравномерного диаметра, вытачивания цилиндрообразных заготовок большой тяжести, работают они в горизонтальной плоскости.

Карусельные

С помощью таких станков можно выполнять простую подготовку деталей (обтачивание) либо создать заготовки для изготовления более сложных объектов, например, зубчатых колес, так как они могут использоваться как для обычного токарного точения, так и для:

  • сверления;
  • растачивания;
  • подрезания торцов;
  • нарезки резьбы;
  • зенкирования;
  • создания канавок.

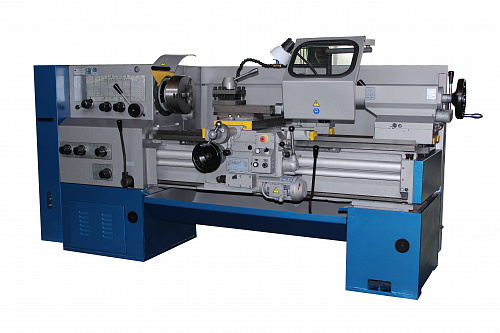

Токарно-винторезные

Пожалуй, самый распространенный тип устройств для обработки металла ввиду своей универсальности, кроме того, существуют модели действительно небольших размеров, которые можно поставить в любой маленькой мастерской.

Такой станок позволяет работать с цветметом и черметом, точить конусы, нарезать резьбу разных типов: дюймовую или метрическую, питчевую.

Токарно-револьверные

Токарно-револьверные станки также имеют большое распространение, особенно в формате ЧПУ, с револьверной головкой под несколько инструментов сразу. Многопозиционная поворотная головка, конструктивный элемент, который значительно увеличивает эффективность работы устройства, сокращая время на обработку детали.

Как пользоваться?

Перед тем, как дать краткий экскурс в особенности использования токарных станков, обязательно необходимо напомнить выполнении правил техники безопасности при работе с этим оборудованием:

  1. Одежда и обувь работника должны закрывать все тело, оставляя открытыми только кисти, шею и голову, одежда в идеале не должна быть прилегающей или свободной — этот комплекс мер защитит как от мелкой стружки, летящей во время работы, так и от серьезных травм, которые могут возникнуть при затягивании одежды в подвижные элементы станка.
  2. Необходимо использовать защитные очки и стоять на деревянном настиле во избежание поражения током во время работы на оборудовании.
  3. Категорически необходимо всегда использовать защитный кожух станка, который закроет зону вращения закрепленной детали.

Токарные станки, в большинстве своем, достаточно просты в освоении, поэтому как под руководством опытных мастеров, так и с помощью обучающих роликов в сети можно познать азы их использования и сделать первые шаги в этой сфере.

Примитивно, принцип работы на станке (для примера берем токарно-винторезный) выглядит следующим образом:

  • работник становится перед станком;
  • размещает заготовку между двумя окончаниями ходового вала;
  • включает станок;
  • плавно и медленно перемещает резец, выполняя обработку;
  • выключает станок по завершению работы.

Более детальные инструкции, конечно, лучше получать под контролем опытных коллег, поскольку даже видеоролики пока еще не умеют отвечать на заданные вопросы, возникающие в процессе работы на станках.

Что можно сделать на нем?

Токарный станок в умелых руках и при наличии необходимых для работы материалов является крайне эффективным инструментов для изготовления металлических или деревянных изделий, причем сюда можно отнести как высокоточные детали для другого оборудования, так и разнообразные ручные поделки для дома или досуга.

Изделия из древесины

Изготавливать изделия из дерева можно как «для дома, для семьи», так и на продажу. В последнем случае сделанные вещи имеют магическую приставку в своем названии «сделано индивидуально», что в нашу эпоху глобализации всех процессов имеет немалый вес в глазах многих потенциальных покупателей.

Можно изготавливать элементы мебели для ее последующей сборки (думаем, все помнят школьные табуретки, изготовленные и собранные на уроках труда), рукоятки для инструментов, средний и мелкий декор — основу для настенных часов, вазы, фигурки существ, популярным видом изготовляемых на станке изделий являются шахматы, шашки, нарды.

Металлические поделки

Токарные станки для металлообработки обычно не связывают с поделками, ведь с их помощью масса предприятий и мастеров-одиночек работает над изготовлением гаек и болтов, втулок и муфт, колец и валов различного назначения, максимум, что может представить себе человек, не владеющий информацией — это расточка каких-то деталей во время ремонта и схожие действия.

Тем не менее, круг выполняемых задач не ограничивается только работой. Металлические поделки может изготовить как опытный работник, так и начинающий практикант, чаще всего это фигурки либо отдельные декоративные элементы: шары и брелоки, кубики и целые модельки (например, автомобилей).

В заключение хочется отметить следующее: мир токарных станков, при всей его величине и многообразии, доступен каждому, кто захочет попробовать себя на этой стезе. Тем более, сейчас, с активным распространение устройств с ЧПУ, маленький токарный станок можно установить даже у себя дома, а после прохождения курсов по его использованию со временем и растущим опытом можно стать одним из тех, кто может превратить кусок материала в настоящий шедевр, будь он предназначен для работы или досуга.

Токарные станки по металлу. Общие сведения

Токарные станки по металлу предназначены для обработки главным образом тел вращения. При точении с них снимается стружка, и заготовка приобретает нужную форму. Доказано, что токарный станок является одним из древнейших, созданных человеком. Впоследствии именно на его основе были сконструированы сверлильные, расточные и другие станки.

Современные токарные станки очень разнообразны и составляют значительную часть всего выпускаемого металлорежущего оборудования. Выделяют, например, универсальные станки с полноценной системой управления, станки с малыми габаритами, токарно-револьерыне центры. Токарный станок позволяет выполнять следующие основные операции:

  • наружное точение и внутреннее растачивание;
  • сверление, зенкерование и развертывание отверстий;
  • нарезание резьбы резцом и метчиком;
  • обработка канавок и отрезка.

Кроме того, на некоторых токарных станках можно выполнять и фрезерные операции. Существуют также специализированные токарные станки по металлу для обработки труб различного диаметра, муфт, колесных пар и прочих изделий.

Стремление максимально автоматизировать производство привело к появлению на рынке токарных станков с ЧПУ (с числовым программным управлением). Наряду с традиционной, в станках с ЧПУ используется компоновка, которая подразумевает наличие у станины наклонных направляющих. Это существенно упрощает процесс удаления стружки. Рабочая зона, закрытая специальными кожухами, является герметичной.

Токарные станки с ЧПУ состоят из следующих основных узлов.

  • Жесткая станина. Чаще всего, это массивная литая чугунная конструкция с ребрами жесткости, которая обеспечивает стойкость к изгибающим нагрузкам и демпфирование вибраций.
  • Шпиндель, с помощью которого вращается заготовка. Шпиндель может вращаться как по часовой стрелке, так и против. Необходимая скорость вращения задается в управляющей программе. Современные станки с ЧПУ умеют поддерживать постоянную скорость резания, автоматически изменяя обороты шпинделя при уменьшении диаметра обработки.
  • Револьвер для автоматической смены инструмента. Револьверные головки бывают разных типов и рассчитаны на разное количество инструментов (обычно, от 8 до 24).
  • Задняя бабка для поджима деталей большой длины. Задняя бабка может быть гидравлической или с сервоприводом, может быть полностью управляемой или только с подвижной пинолью.

На видео ниже показан процесс создания современного токарного станка с ЧПУ от изготовления станины до установки кожухов.

Современные токарные станки с ЧПУ также часто имеют следующие управляемые элементы.

  • Щуп для обмера/привязки режущего инструмента. Щуп позволяет проводить обмер инструмента, как в ручном, так и в автоматическом режиме. Безаварийное функционирование станка во многом определяется правильностью выполнения привязки. С помощью такого щупа можно также контролировать износ инструмента.

  • Система удаления стружки. На токарных станках чаще применяется транспортер для удаления стружки ленточного типа. Такой транспортер лучше справляется со сливной токарной стружкой. Применяется также и система шнекового типа.
  • Подача СОЖ высокого давления через инструмент. Давление СОЖ может достигать 70 бар. Струя подается непосредственно в зону резания, охлаждая инструмент и деталь и эффективно удаляя стружку. Все это увеличивает срок службы инструмента и повышает качество обрабатываемой поверхности.
  • Люнет для работы с деталью большой длины. Используется, когда поджима задней бабкой недостаточно или когда такой поджим невозможен (внутренняя обработка с торца). Зажим-разжим гидравлического люнета происходит по команде из управляющей программы.
  • Ловитель деталей. Применяется при работе токарного станка с автоматическим податчиком прутка или вытягивателем прутка. Ловитель деталей увеличивает автоматизацию производства: нет необходимости останавливать станок и открывать дверь, чтобы достать готовую деталь.

Токарные станки с ЧПУ обладают многими преимуществами. Наиболее важными из них являются:

  • высокий уровень автоматизации производственного процесса и его автономности;
  • вмешательство оператора в работу станка сводится к минимуму и, в основном, ограничивается визуальным контролем и загрузкой заготовок;
  • высокая производственная гибкость и простота наладки: для обработки деталей одного типа на станке с ЧПУ необходимо всего лишь произвести замену управляющей программы;
  • высокий уровень точности ЧПУ-обработки и ее повторяемость: при необходимости по одной и той же программе на современном токарном станке можно изготавливать тысячи деталей, практически идентичных между собой;
  • продолжительный срок работы до капитального ремонта, высокая надежность, износостойкость и долговечность.

Для подготовки управляющей программы для станка с ЧПУ сейчас широко применяются компьютерные технологии — CAD/CAM системы. Использование таких систем позволяет значительно сократить сроки проектирования и изготовления изделий, снижает вероятность ошибок. С помощью CAD/CAM систем можно выполнить трехмерную имитацию процесса обработки, перед изготовлением детали непосредственно на станке, т.е. выполнить проверку на возможные столкновения.

Таким образом, токарные станки с ЧПУ — современное и многофункциональное оборудование, призванное решать самый широкий круг задач, связанных с металлообработкой. Его использование позволяет оптимизировать производственный процесс предприятия, наладить выпуск конкурентоспособной продукции, отвечающей самым высоким требованиям потребителей.

Для чего предназначен токарный станок

ТОКАРНЫЙ СТАНОК — старейший и наиболее распространённый тип (см.), предназначенный для наружной и внутренней механической обработки тел вращения путём снятия стружки с заготовок из металлов или др. материалов с целью получения необходимых формы, точности, размеров … Большая политехническая энциклопедия

ТОКАРНЫЙ СТАНОК — ТОКАРНЫЙ СТАНОК, станок для обработки резанием (точением) изделий (деталей) типа тел вращения: цилиндрических и конических поверхностей, отверстий, торцов, резьбы и т. п. Применяются различные типы токарных станков: центровые, токарно револьверные … Современная энциклопедия

ТОКАРНЫЙ СТАНОК — ТОКАРНЫЙ СТАНОК, станок, который вращает деталь (деревянную или металлическую) для придания ей необходимой формы при помощи резцов. Один из первых типов станков, изобретенных в ходе развития техники … Научно-технический энциклопедический словарь

ТОКАРНЫЙ СТАНОК — (Lathe, turning lathe) станок для обработки резанием металлов и дерева, характеризующийся вращательным рабочим движением обрабатываемого предмета и поступательным движением инструмента резца. Т. С. применяется главным образом для обработки… … Морской словарь

Токарный станок — ТОКАРНЫЙ СТАНОК, станок для обработки резанием (точением) изделий (деталей) типа тел вращения: цилиндрических и конических поверхностей, отверстий, торцов, резьбы и т.п. Применяются различные типы токарных станков: центровые, токарно револьверные … Иллюстрированный энциклопедический словарь

ТОКАРНЫЙ СТАНОК — предназначен для обработки заготовок из металлов и др. материалов в виде тел вращения. На токарном станке производят точение поверхностей, нарезание резьб, сверление, зенкерование, зенкование и развертывание. Главное движение (вращательное)… … Большой Энциклопедический словарь

Токарный станок — ■ Необходимо иметь у себя на чердаке, а в деревне на случай дождливых дней … Лексикон прописных истин

токарный станок — 3.1 токарный станок (turning machine): Станок, в котором главным движением является вращение заготовки относительно режущего инструмента (режущих инструментов) и в котором необходимая для резания энергия возникает при вращении заготовки, а не… … Словарь-справочник терминов нормативно-технической документации

токарный станок — предназначен для обработки заготовок из металлов и других материалов в виде тел вращения. На токарном станке производят точение поверхностей, нарезание резьб, сверление, зенкерование, зенкование и развёртывание. Главное движение (вращательное)… … Энциклопедический словарь

Токарный станок — станок для обработки преимущественно тел вращения путём снятия с них стружки при точении (См. Точение). Т. с. один из древнейших станков, на основе которого создавались станки сверлильной, расточной и др. групп. Т. с. составляют… … Большая советская энциклопедия

Тока́рный стано́к — станок для обработки резанием (точением) заготовок из металлов, древесины и других материалов в виде тел вращения. На токарных станках выполняют черновое и чистовое точение цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и развёртывание отверстий и т. д. Заготовка получает вращение от шпинделя, резец — режущий инструмент — перемещается вместе с салазками суппорта от ходового вала или ходового винта, получающих вращение от механизма подачи.

Значительную долю станочного парка составляют станки токарной группы. Она включает, согласно классификации Экспериментального НИИ металлорежущих станков, девять типов станков, отличающихся по назначению, конструктивной компоновке, степени автоматизации и другим признакам.

Применение на станках дополнительных специальных устройств (для шлифования, фрезерования, сверления радиальных отверстий и других видов обработки) значительно расширяет технологические возможности оборудования.

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Вертикальные предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины.

Самые распространённые токарные станки в советское время — 1К62 и 16К20.

Содержание

История создания [ править | править код ]

Токарный станок — древний инструмент. Самое раннее свидетельство о токарном станке восходит к Древнему Египту около 1300 года до нашей эры [1] . Есть также незначительные доказательства его существования в микенской цивилизации, начиная с 13-го или 14-го века до нашей эры [2] .

Четкие свидетельства изготовленных на станке артефактов были обнаружены в 6 веке до нашей эры: фрагменты деревянной чаши в этрусской гробнице в Северной Италии, а также две плоские деревянные тарелки с декоративными изготовленными на станке ободами в современной Турции [3] .

В период враждующих государств в Китае, около 400 г. до н. э., древние китайцы использовали токарные станки для заточки инструментов и оружия в промышленных масштабах [4] .

Первая известная картина, на которой изображен токарный станок, датируется 3 веком до нашей эры в Древнем Египте [5] .

Токарный станок был очень важен для промышленной революции. Он известно как «мать станков», поскольку это был первый станок, который привел к изобретению других станков [6] .

В 1717 году «придворный токарь Его Величества Император Петра Великого» Андрей Константинович Нартов впервые изобрёл токарно-винторезный станок с механизированным суппортом и набором сменных зубчатых колёс [7] . В токарных станках той эпохи резец зажимался в особом держателе, который перемещали вручную, прижимая к обрабатываемому предмету. Качество зависело только от точности рук мастера, тем более, что в то время токарные станки уже применялись для обработки металлических, а не деревянных изделий. Нарезать резьбу на болты, наносить сложные узоры на обрабатываемый предмет, изготовить зубчатые колеса с мелкими зубчиками мог только очень искусный мастер. В своем станке Нартов не просто закрепил резец, но и применил следующую схему: копировальный палец и суппорт приводились в движение одним ходовым винтом, но с разным шагом нарезки под резцом и под копиром. Таким образом было обеспечено автоматическое перемещение суппорта вдоль оси обрабатываемой заготовки. Станок позволял вытачивать сложнейшие рисунки почти на любых поверхностях. Как это ни парадоксально, невзирая на все дальнейшие усовершенствования придуманного Нартовым механизированного суппорта, принцип его действия остался таким же и в наше время [8] . Первые токарные станки Нартова хранятся в коллекции Эрмитажа, как шедевры инженерного искусства XVIII в [9] .

Первый полностью задокументированный токарный цельнометаллический токарный станок был изобретен Жаком де Вокансоном около 1751 года. Он был описан в «Энциклопедии».

Важным ранним токарным станком в Великобритании был горизонтальный сверлильный станок, который был установлен в 1772 году в Королевском Арсенале [en] в Вулвиче. Он работал на лошадиной тяге и позволял производить гораздо более точные и мощные пушки, которые с успехом использовались в американской войне за независимость в конце 18-го века. Одной из ключевых характеристик этого станка было то, что заготовка вращалась в противоположность инструменту, что делало её технически токарным станком. Генри Модслей, который позже много совершенствовал токарные станки, работал в Королевском Арсенале с 1783 года [10] . Подробное описание токарного станка Вокансона было опубликовано за десятилетия до того, как Модслей усовершенствовал свою версию. Вполне вероятно, что Модсли не знал о работе Вокансона, поскольку в его первых версиях упора для скольжения было много ошибок, которых не было в токарном станке Вокансона.

Во время промышленной революции механизированная энергия, генерируемая водяными колесами или паровыми двигателями, передавалась на токарный станок посредством линейного вала, что позволяло быстрее и легче работать. Металлообрабатывающие токарные станки превратились в более тяжелые станки с более толстыми и жесткими деталями. Между концом 19 и серединой 20 веков отдельные электродвигатели на каждом токарном станке заменили линейный вал в качестве источника энергии. Начиная с 1950-х годов сервомеханизмы применялись для управления токарными станками и другими станками с помощью числового управления, которое часто сочеталось с компьютерами для создания числового программного управления (ЧПУ). Сегодня в обрабатывающей промышленности сосуществуют токарные станки с ручным управлением и ЧПУ.

Виды токарных станков [ править | править код ]

Доступны различные формы токарных станков в разных форматах и спецификациях. Есть деревообрабатывающие токарные станки, металлообрабатывающие станки и машины, используемые для декоративного точения, обработка стекла и алмазная обработка. Существуют легкие токарные станки, которые полезны для мягких работ, например, в мини-инструментальных комнатах или для практических применений или демонстраций. Существуют мощные токарные станки, используемые для массового производства на электростанциях, сталелитейных и бумажных фабриках, судостроительной и автомобильной промышленности, горнодобывающей промышленности, текстильной промышленности.

Токарные станки предназначены главным образом для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей, нарезания резьбы и обработки торцовых поверхностей деталей типа тел вращения с помощью разнообразных резцов, сверл, зенкеров, разверток, метчиков и плашек.

Применение дополнительных специальных устройств (для шлифования, фрезерования, сверления радиальных отверстий) значительно расширяет технологические возможности станков данной группы.

Токарные станки могут иметь горизонтальную или вертикальную компоновку в зависимости от расположения шпинделя.

Основные параметры токарных станков — наибольший диаметр заготовки, обрабатываемой над станиной, и наибольшее расстояние между центрами. Важным параметром станка является также наибольший диаметр заготовки, обрабатываемой над поперечными салазками суппорта.

Токарные станки отечественного производства имеют цифровое обозначение моделей. Первая цифра 1 в обозначении модели показывает, что станок относится к токарной группе. Вторая цифра указывает на типы станков в группе: 1 — одношпиндельные автоматы и полуавтоматы, 2 — многошпиндельные автоматы и полуавтоматы, 3 — револьверные станки, 4 — сверлильно-отрезные, 5 — карусельные станки, 6 — токарно-винторезные станки, токарные и лоботокарные, 7 — многорезцовые, 8 — специализированные станки, 9 — разные токарные станки.

Две последние цифры определяют важнейшие технические параметры станка: высоту центров над станиной для токарно-винторезного станка, наибольший диаметр обрабатываемого прутка для токарно-револьверного и т.д. Наличие буквы после цифры указывает на модернизацию станка, т.е. на обновление конструкции. Буква (Н, П, В, А, С) в конце цифрового обозначения модели означают точность станка. Например, в обозначении токарно-винторезного станка 16К20П цифра 1 означает группу токарных станков, цифра 6 — тип станка (следовательно, к этому типу относится токарно-винторезный станок), буква К — модернизацию станка, цифра 20 — высота центров (см), буква П указывает, что станок повышенной точности.

Впервые серийный выпуск токарно-винторезных станков в нашей стране был налажен в 1929 году на Московском заводе “Красный пролетарий”. Это был ТН-20, тихоходный, маломощный станок со ступенчато-шкивным приводом для обработки деталей до 400 мм.

В 1932 году на смену пришёл ДИП-200, а с 1954г. начат выпуск станков модели 1К62 и его быстроходного исполнения 1М620. Сейчас они модернизированы. Характерными размерами токарных станков является максимальный диаметр обработки над станиной, который колеблется от 100 до 6300 мм и максимальная длина обработки (от 125 до 20000 мм).

Кинематическая структура токарных станков содержит кинематические цепи привода вращения шпинделя и привода продольной и поперечной подачи.

Реверсирование шпинделя выполняется электродвигателем, а включение и реверсирование подач – механизмами, расположенными в фартуке. токарный станок револьверный одношпиндельный

Перемещение поворотных салазок, используемое для точения конусов и пиноли задней бабки – ручное, только в крупных станках эти движения механизированы.

При токарно-винторезном использовании станка добавляется винторезная формообразующая кинематическая цепь, связывающая вращение шпинделя с продольной подачей от ходового винта. Подача при этом включается разъёмной гайкой МГ.

Реверсирование шпинделя вместе с винторезной цепью в этом случае в большинстве станков передаётся от электродвигателя специальному реверсивному механизму с фрикционными муфтами, т.к. при нарезании резьбы реверсирование требуется частое.

В современных токарных станках имеется приводная цепь быстрых перемещений, сопрягаемая с цепью рабочих подач обгонной муфтой.

1 – станина; 2 – передняя бабка с коробкой скоростей; 3 – задняя бабка; 4 – фартук; 5 – коробка подач; 6 – суппорт. У него N = 10 кВт; z = 23; n = 12,5-2000 об/мин

Токарно-винторезный станок модели 1К62, например, предназначен для обработки деталей с диаметром над станиной до 400 мм и длиной до 710, 1400 и 3000 мм.

Станок мод. 1К620 является быстроходным вариантом станка мод. 1К62 с бесступенчатым регулированием частот вращения. Вместо первых двух групповых передач привода шпинделя в этом станке поставлен механический бесступенчатый вариатор с раздвижными коническими шкивами и широким клиновидным ремнём . Его диапазон регулирования Дб = 4. Четыре ступени переборной группы включая прямую передачу на шпиндель, расширяют диапазон регулирования, обеспечивая n = 12,5 … 3000 об/мин.

Управление вариатором выполняется включением электродвигателя ДУ с N=0,5 кВт, вращающего барабанный кулачок К раздвижения шкивов. От ведомого вала вариатора получает вращение таходинамо Тд , скорость вращения которого регистрируется стрелкой вольтметра В. Она показывает по четырём шкалам, соответствующим четырём механическим ступеням фактическую частоту вращения шпинделя. В станке 1К620 механизирована подача верхней поворотной части суппорта для обеспечения точения конусов. Всё остальное унифицировано со станка 1К62.

Лоботокарные станки предназначены для токарной обработки тяжёлых деталей большого диаметра, но небольшой длины. Передняя бабка лоботокарных станков монтируется на одной станине с суппортом, а у более крупных станков – на отдельном фундаменте. Заготовка крепится на планшайбе или в четырёх кулачковом патроне.

Недостатки: 1) Не удобство установки и выверки тяжёлых заготовок на вертикальной плоскости планшайбы; 2) Неблагоприятные условия работы подшипников короткого, тяжело нагруженного шпинделя. (Поэтому эти станки вытесняются карусельными.)

Преимущества: Они проще, дешевле карусельных станков и применяются в индивидуальном и мелкосерийном производстве на обдирке и при обработке не очень точных деталей.

Специализированные токарные станки. Наибольшее распространение получили следующие специализированные токарные станки: 1. Многорезцовые 2. Вальцетокарные 3. Для обработки коленчатых валов 4. Слиткообдирочные 5. Колесотокарные и осетокарные для ж/д транспорта. 6. Трубо- и муфтообрабатывающие 7. Бесцентровообдирочные 8. Резьбообрабатывающие 9. Токарно-затыловочные

Вальцетокарные станки предназначены для обработки прокатных валов с диаметром до 2 м и длинной до 8 м. Они выполняются очень жёсткими, т.к. служат для обработки как гладких, так и ручьевых сырых и закалённых валов не только продольной или криволинейной подачей по периметру ручьёв, но и поперечным врезанием очень широкого (до 250 мм) фасонного быстрорежущего резца.

Слиткообдирочные станки – для обдирки некрупных четырёх или многогранных слитков, перед их поступлением в прокатку. Они имеют возвратно-поступательное движение резца и его качение вокруг режущей точки для сохранения нормальных углов резания.

Станки для токарной обработки коленчатых валов бывают нескольких видов:а) для обработки средних коренных шеек и их щёк, с приводом от обоих крайних коренных шеек; б) для обработки в центрах обоих крайних коренных шеек, с приводом от средней обработанной коренной шейки через разъёмную шестерню; в) для обработки шатунных шеек и их щёк, с приводом от обоих крайних шеек, смещённых от оси вращения на величину их эксцентриситета; г) для одновременной обработки всех шатунных шеек и их щёк. В этом случае коленчатый вал вращается вокруг оси коренных шеек, а суппорты вращения синхронно с ним, но вокруг оси, смещённой на величину эксцентриситета шатунных шеек. Резцы при этом остаются горизонтальными. Для обработки тяжёлых коленчатых валов применяют станки, на которых заготовки закрепляют неподвижно в люнетах, а вращение, движение подач и установочные движения сообщаются охватывающим резцовым головкам. Обработка ведётся последовательно всех шеек.

Трубо- и муфтообрабатывающие станки – обрабатывают концы труб и муфт и нарезают на них соединительную коническую резьбу.

Безцентровообдирочные валотокарные станки предназначены для обработки длинных валов и обдирки прутков для последующей их обработки на револьверных станках и токарных автоматах. Обработка не вращающегося вала ведётся двумя вращающимися резцовыми головками – обдирочной и чистовой. Подача прутка выполняется роликами. Концы обрабатываемого вала поддерживаются тележками.

Токарный станок. Виды и устройство.

Принцип работы и как выбрать

Токарный станок – станок, предназначенный для обработки заготовок из металла, дерева и прочих твердых материалов путем точения. За счет ряда регулировочных приспособлений обеспечивает высокую точность обработки.

С помощью токарного станка возможна обработка цилиндрических, фасонных и конических заготовок, что обусловлено спецификой его устройства.

С помощью станка выполняют:
  • Нарезание резьбы.
  • Зенкование.
  • Сверление.
  • Выравнивание торцов.
  • Обрезку.
  • Развертывание отверстий.
  • Стачивание диаметра и т.п.

Функциональность станков сильно ограничена размерами заготовок. В металлообработке применяется гораздо больше вариаций действий, поэтому токарный станок используется в сочетании с другим оборудованием как в профессиональной металлообработке.

Принцип действия

Станок для токарных работ является очень точным дорогостоящим оборудованием, нуждающимся в правильной регулировке. Сложность его устройства может существенно отличаться. Поэтому на отдельных устройствах можно сделать гораздо больше операций и с более высоким качеством.

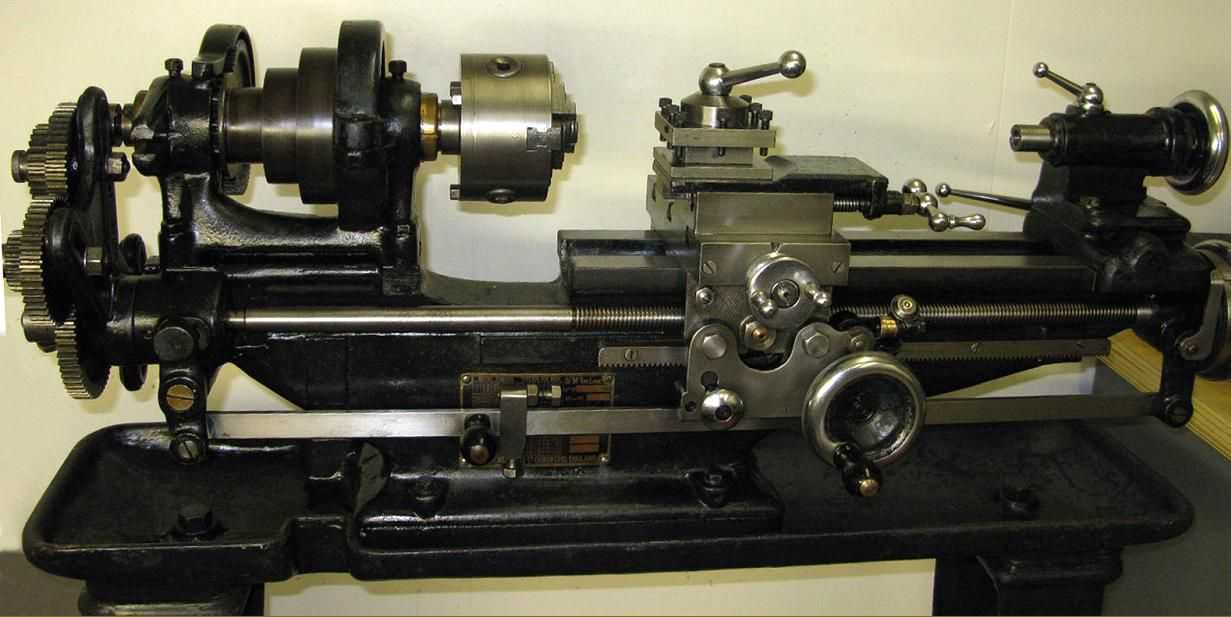

Рассматривая упрощенную схему устройства токарного станка можно отметить следующие узлы:
  • Электропривод.
  • Передняя бабка.
  • Шпиндель с патроном.
  • Резец.
  • Суппорт.
  • Салазки.
  • Задняя бабка.
  • Станина.

Помещаемая в токарный станок заготовка зажимается кулачками патрона размещенного на шпинделе. Тот в свою очередь приводится в движение электроприводом. На станине станка находятся поперечные салазки. По ним скользит суппорт, в механизме которого зажимается резец. При включении вращения шпинделя заготовка оборачивается с заданной скоростью. Регулируя суппорт можно приближать или удалять от заготовки резец. За счет вращения детали при примыкании к ней резца осуществляет снятие материала с высокой точностью.

При обработке крупных заготовок применяется задняя бабка. Она скользит на продольных салазках станины и используется в качестве дополнительного упора. Задняя бабка оснащается пинолем. Тот представляет собой свободно вращающийся конус. Он поджимается к детали, чем предотвращает ее биение при прикладывании резца.

При производстве токарных станков детали поддаются точной обработке и подгонке. За счет этого соблюдаются минимальные допуски, что позволяет на готовом оборудовании создавать изделия с погрешностью в доли миллиметров. Базовая конструкция станка может существенно усложняться. В частности в нем может предусматриваться электропривод для изменения положения суппорта на салазках. Нередко предусматривается регулировка скорости оборота электродвигателя.

Виды токарных станков
Помимо универсальных токарных станков, предназначенных для выполнения различных видов работ, существуют также специализированные конструкции, работающие по схожему принципу:
  • Токарно-винторезный.
  • Токарно-карусельный.
  • Лобовой.
  • Токарно-револьверный.
  • Автомат продольного точения.
  • Многошпиндельный.
  • Токарно-фрезерный.

Помимо функциональных отличий, станки могут различаться между собой по максимальному размеру обрабатываемых заготовок. также они могут отличаться по удобству и точности регулировок, материалам обработки. По последнему критерию станки в основном разделяют на предназначенные для работы с металлом или деревом. Токарный станок для металла оснащается более мощным мотором и усиленными узлами. За счет этого они имеют высокую устойчивость к сопротивлению в результате трения при обработке заготовок. Станок по дереву более облегченный, так как точить дерево существенно легче, чем металл.

Токарно-винторезный

Может использоваться для единичного изготовления деталей. Скорость производства на нем недостаточная для серийного выпуска изделий. Обычно станки этого типа рассчитаны на обработку металлов, в том числе твердых черных и более мягких цветных.

Устройство этого станка отличается от базового наличием коробки скоростей, за счет чего осуществляется весьма точная регулировка обработки заготовок. За счет того что настройка выполняется за счет коробки, а не изменения скорости вращения самого электромотора, станок имеет высокую мощность даже при малой скорости работы.

Устройство имеет большое расстояние между центром патрона и пинолем на задней бабке. Это позволяет обрабатывать достаточно длинные заготовки. Станки винторезного типа разделяются на 5 классов. Каждому из них присваивается буква: Н, П, В, А, С.

Станки класса Н имеют нормальную точность. Они могут использоваться для выполнения большинства задач по ремонту или изготовлению новых деталей. Устройства класса П имеют повышенную точность, В – высокую точность, А – особо высокую точность. Станки класса С являются особо точными. Это мастер станки для выполнения самых точных деталей и их подгонки в притирку без зазоров.

Токарно-карусельные

Имеют вертикальное расположение оси вращения зажимаемой заготовки. Его можно использовать для точения, растачивания, обрезки, подравнивания торца и нарезания резьбы. Устройства этого типа не отличаются большим размером. За счет этого они зачастую не могут использоваться для обработки крупных заготовок. Часто такие станки используют в ремонтных мастерских, так как они не занимают много места, и работают с деталями не крупнее необходимых.

Используя специальные приспособления подобные станки также можно применять для  точного фрезерования стальных заготовок и их шлифования. Отличительным качеством карусельного станка является наличие стола с план шайбой. Последняя выполняет функцию держателя заготовки. План шайба вращает заготовку. Подача резца вдоль детали выполняется перемещением суппорта. Для его приближения к обрабатываемой поверхности по поперечному направлению выполняется перемещение траверсы.

Лоботокарный

Лобовой токарный станок имеет короткую станину. За счет этого он может использоваться для обработки только тонких заготовок. Однако лоботокарные станки имеют широкий захват. За счет этого они зачастую могут зажать для обработки деталь, ширина которой превосходит длину.

Такое оборудование часто применяется на точном производстве. Им вполне можно обрабатывать детали, масса которых превосходит несколько тонн. Однако останавливающим фактором для использования подобных станков является большая сложность при установке столь тяжелых заготовок. Зачастую на это уходит не меньше времени, чем на саму обработку. В связи с этим такое оборудование часто меняется на более привычные карусельные станки.

Автомат продольного точения

Такой токарный станок в отличие от предыдущих разновидностей может использоваться в серийном производстве. Его конструктивные особенности позволяют добиться высокой производительности обработки однотипных деталей. Устройство рассчитано на работу с прутом или фасонным профилем.

Зачастую такие станки рассчитаны на работу с системой ЧПУ. За счет этого производство однотипных деталей может выполняться полностью автоматически. Устройство может оснащаться одним или несколькими шпинделями. За счет этого оно способно использоваться для одновременной обработки нескольких одинаковых деталей.

Многошпиндельный

Он разработан для серийного производства и предназначен для работы с калиброванными заготовками. Они должны иметь круглое или квадратное сечение. В противном случае обработка несоответствующей формы заготовки невозможна.

Станок способен использоваться для выполнения любой задачи из спектра универсального токарного оборудования.  Данное оборудование оснащается мощным электроприводом и усиленной конструкцией. Это обеспечивает возможность обработки деталей из особо твердой стали.

Токарно-фрезерный

Предназначен исключительно для обработки центра заготовки. Им выполняется фрезеровка заготовок большого размера с более высокой точностью, чем это возможно сделать, используя просто фрезерный станок. На таком станке можно совмещать операции точения и фрезерования.

Как правильно выбрать токарный станок

При выборе станка одним из самых важных параметров является размер его станины, в частности максимальная ширина и длина заготовок, которые можно на нем обрабатывать. Расстояние между центрами станка от пиноля до патрона может существенно отличаться. Устройство может иметь размер между центрами вплоть до нескольких метров. Столь крупные устройства применяются в основном для работы с деревом. В частности с их помощью выполняется выравнивание оцилиндрованнгого бревна и т.д.

Стоит обратить внимание на тип станины. Она может быть прямой, что является универсальным решением за счет обеспечения более широкого захвата заготовок. Это в свою очередь дает высокий вынос патрона и пиноля. Устройство с наклоном является более жестким. Детали в нем держаться надежней, но такой тип станины существенно уменьшает ширину заготовок, которые возможно зажать, избежав их блокировки в случае легкого перекоса при обработке.

Также при выборе станка может возникнуть сложность в определении типа управления.

Токарный станок может быть ручным или управляемым ЧПУ. В последнем случае устройство выполняет точную сложную работу согласно чертежу проекта. Также на удобство работы со станком влияет применяемый в нем способ регулировки положения пиноля. Он может настраиваться вручную, путем вращения регулировочной ручки. Также пиноль может управляться электрическим приводом.
Похожие темы:
  • Точило. Виды и устройство. Применение и особенности
  • Фуганок. Устройство и работа. Как выбрать и особенности
  • Рейсмус. Виды и устройство. Применение и работа. Особенности
  • Ленточный гриндер. Виды и устройство. Работа и применение
  • Фрезерный станок с ЧПУ. Виды и устройство. Работа и особенности
  • Шлифовальный станок. Виды и типы. Работа и применение. Выбрать
  • Бытовой станок. Виды и работа. Применение и как выбрать. Особенности
  • Сверлильный станок. Виды и устройство. Работа и применение

Токарные станки — Поставки станков


Назначение

Токарные станки по металлу предназначены для обработки деталей тел вращения: валы, фланцы, диски, прутковые заготовки. На этих станках режущий инструмент совершает поступательные движение, а вращается заготовка.

Суппорт с установленными резцами перемещается в продольном и поперечном направлениях, при этом режущая кромка инструмента соприкасается с поверхностью обрабатываемой детали и происходит процесс снятия стружки.

С использованием дополнительной оснастки допускается получение изделий сложной формы, обработка эксцентриковых валов, сферических поверхностей, деталей со смещенным центром.

Широкий диапазон режимов резания наряду с мощным приводом обеспечивают производительную обработку деталей различных форм и размеров.

На токарных станках производят черновую, получистовую и чистовую обработку деталей из стали, чугуна, сплавов цветных металлов и других материалов. Они применяются, как в индивидуальном производстве (токарно-винторезные), так и в серийном и массовом производстве (токарные автоматы, станки с ЧПУ).

Виды производимых операций:

  • точение цилиндрических и конических деталей по наружной и внутренней плоскости;
  • обработка торцевых поверхностей;
  • нарезание внутренней и наружной резьбы различного типа;
  • растачивание, зенкерование, развертывание отверстий.

Помимо цилиндрических заготовок, допускается обработка прутков из многогранного профиля.

Классификация станков

Согласно ЭНИМС всё металлообрабатывающее оборудование на производстве классифицируются по различным параметрам и назначению. В обозначении маркировки указываются цифры и буквы, которые характеризуют данный агрегат по типу и размерам.

Токарные станки относят к первой группе, это обозначатся цифрой «1»; вторая цифра обозначает тип оборудования; третья — показывает размер обрабатываемого диаметра или высоту центров. Буквы между цифрами могут указывать на поколение станка, а буквы в конце маркировки — определяют класс точности.

По весу разделяются на легкие (до 1 т.), средние (от 1 до 10 т.) и тяжелые (более 10 т.)

Основные узлы и механизмы

Все токарные станки схожи по конструкции и основным составляющим. Отличаться могут формой станины (прямая и наклонная), типом инструментальной системы (резцедержатель или револьверная головка), способом управления (ручной и с ЧПУ), наличием транспортера сбора стружки, расположением защитных ограждений.

В комплектации оборудования присутствуют следующие компоненты

  1. Станина — основание, на котором расположены остальные механизмы.
  2. Шпиндельный узел служит для осуществления главного движения — вращения заготовки.
  3. Суппорт предназначен для установки режущего инструмента, который перемещается в продольном и поперечном направлении по отношению к заготовке.
  4. Коробка подач осуществляет передачу движений от винта к суппорту .
  5. Электрооборудование состоит из электродвигателей, комплекта электрической аппаратуры, органами управления.

Существуют следующие группы токарных станков

  • одношпиндельные автоматы и полуавтоматы
  • автоматические и полуавтоматические многошпиндельные
  • револьверного типа
  • отрезные
  • карусельного исполнения
  • винторезные и лобовые
  • многорезцовые
  • специальные и унифицированные
  • прочие

Степень точности

  • Н — нормальная
  • П — повышенная
  • В — высокая
  • С — особая точность
  • А — особо высокая

Выбирая токарный станок следует учитывать следующие моменты:

  • Максимальный диаметр определяет размер заготовки при установке в патрон или центрах.
  • Длина обработки указывает размер устанавливаемой детали по данному параметру.
  • Мощность характеризует производительность и режимы обработки.
  • Исполнение и комплектация, требуемые для производства готового изделия.

Нужен недорогой и качественный станок? Обращайтесь в компанию Стандарт.

Предлагаем к поставке следующие модели:

с ручным управлением: 16К20, 16К25, 1М63, 16К40, 1М65, 1А660, 1К62, ИЖ250, 1М63Н и т.д.

с системой ЧПУ: 16А20Ф3, 16К20Ф3, 16К30Ф3, 16М30Ф3, РТ755Ф3, 1740РФ3, 1А740РФ4, 1В430Ф3 и другие.

Вместе с самим оборудованием недорого предложим дополнительную оснастку: люнеты, конусные линейки, инструмент, патроны и планшайбы.

Стоимость

Чтобы узнать дополнительную информацию и купить токарный станок, обращайтесь по телефону +7(4852) 66-40-25 или по электронной почте: [email protected]. Цена и сроки поставки зависят от исполнения, комплектации и типа оборудования.

Гарантия на новый станок составляет 12 месяцев. По отдельному соглашению возможно увеличение гарантийного срока на больший период.

Производим пусконаладочные работы и доставку оборудования до места назначения.

Виртуальная тетрадь по технологии 6 класс

Токарный станок по обработке древесины предназначен для изготовления цилиндрических, конических и сферических деталей путем снятия резцами стружки с заготовки. Основными частями станка являются: электродвигатель, клиноременная передача, передняя бабка, задняя бабка, подручник и станина.

От электродвигателя (2) через клиноременную передачу (1) вращение передается шпинделю (3). К шпинделю крепятся приспособления для закрепления заготовки. Резец при точении перемещают вручную, опирая его на подручник (5). Передняя бабка (4) служит опорой левому концу, задняя бабка (6) правому концу заготовки, подручник – режущему инструменту и руке.

Пуск станка производят при помощи черной кнопки пульта управления (7), остановку производят красной кнопкой (при длительном нажатии на красную кнопку – срабатывает электрический тормоз).

Для закрепления заготовки применяют различные приспособления. Для закрепления заготовок небольшого диаметра и длиной до 150 мм (кубки, солонки) применяют патрон (1). Для точения деталей большого диаметра и небольшой толщины (тарелки, шкатулки) применяют планшайбу (2). При обработке длинной заготовки (подсвечник) ее закрепляют между трезубцем (3) и задней бабкой.

Изготовление заготовки цилиндрической формы на токарном станке.

На торцах заготовки находят центры. Если заготовка имеет в сечении форму квадрата, то проводят диагонали (для нахождения центра у круглых заготовок имеется приспособление – центроискатель), полученные центры накалывают шилом или пробивают кернером. Рубанком строгают ребра, придавая заготовке форму восьмигранника. С одной стороны делают ножовкой пропил для трезубца и закрепляют ее в станке.

Основными инструментами для точения служат резцы: рейер (полукруглая стамеска) – для чернового точения и протачивания канавок и майзель (косая стамеска) – для чистового точения, отрезания и подрезания заготовок. Токарную стамеску держат двумя руками, передвигая по подручнику. За первый проход снимают стружку толщиной 1…2 мм серединой лезвия рейера. Дальнейшее точение выполняют боковыми частями лезвия при движении стамески как влево, так и вправо. После 2…3 мин работы следует остановить станок и проверить крепление заготовки и зазор между заготовкой и подручником (2-3 мм). Когда остается снять 3…4 мм, начинают чистовое точение. Майзель ставят на ребро тупым концом вниз. Стружку срезают серединой и нижней частью лезвия.

Контроль диаметра детали производят в нескольких местах штангенциркулем после остановки станка. Прямолинейность поверхности проверяют линейкой или угольником на просвет.

До отрезания детали ее обрабатывают наждачной бумагой, полируют бруском более твердой древесины (при вращении детали). Разметку по длине делают карандашом по линейке или штангенциркулю, выключив станок.

Для подрезания торцов майзель ставят острым углом вниз и по риске делают неглубокий надрез. Затем, отступив немного вправо или влево

(в зависимости от того, какой торец подрезают), наклоняют стамеску и срезают на конус часть заготовки. Эту операцию повторяют несколько раз, пока не оста-нется шейка диаметром 8…10 мм. Далее деталь снимают со станка, отрезают ее концы ножовкой. Торцы зачищают. Точение деталей выполняют по технологическим картам.

Так же предлагаю к вашему вниманию презентацию «История создания токарного станка»

Токарный станок

Итак, история токарных станков уходит в далекую древность. Они использовались для изготовления деталей прялок, столов, стульев, по­суды и т.д.А сейчас мы подробно рассмотрим технологию точения древесины на токарном станке по дереву.

Теперь пришло время проверить свои знания по общей теме «Токарная обработка древесины»

В приложении размещены интересные тренажёры , имитирующие работу токарного станка. Скачайте swf-файлы к себе на компьютер и откройте с помощью браузера Google Chrome. Теперь вы тоже можете потренироваться в работе на токарном станке. Удачи!

Практическая работа

Найдите в Интернете историю развития токарных станков. Подготовьте презентацию на эту тему. Работу разместите в виртуальной тетради.

Основное назначение токарного станка

Токарный станок является не чем иным, как основным продуктом в отрасли. Сегодня в США токарный станок играет важную роль в производстве, имея более 18 000 механических мастерских.

Ну, вы могли бы извлечь выгоду из той же технологии. Давайте поговорим о том, для чего нужен токарный станок и зачем он нужен в вашем магазине или дома!

Что такое токарный станок?

Токарный станок — это обычная машина, используемая для создания цилиндрических, сферических или иных круглых объектов из различных материалов, чаще всего из дерева и металла.

Эти инструменты позволяют очень легко создавать симметричные объекты из различных частей, вращая блок с высокой скоростью, чтобы удалить из него одинаковое количество материала.

Ранние модели механических токарных станков относятся к 1300 г. до н.э. в Древнем Египте, а первое полностью задокументированное использование относится к 1751 г. большинство механических магазинов сегодня. Это модели, на которых мы сосредоточимся.

Что делает токарный станок?

Токарные станки быстро вращают блок или кусок материала и позволяют снимать одинаковое количество материала по периметру куска. В деревообработке это известно как «токарная обработка».

Пока токарный станок вращает заготовку вокруг одной оси, рабочие могут резать, шлифовать, сверлить или точить заготовку по своему вкусу.

Механические токарные станки должны приводиться в действие человеком. В них используются шестерни, которые помогают вращать материал с желаемой скоростью, но требуют ручного вмешательства.

Тем не менее, электрические токарные станки могут быть настроены на разные скорости для разных проектов, и они часто поставляются с различными насадками для помощи в популярных ремеслах.

В общем, токарные станки по дереву и по металлу предназначены для превращения заготовок в округлые предметы, какими бы они ни были. Обычное использование включает:

  • Стойки кровати
  • Ножки стола
  • Миски
  • Колеса
  • Лампы
  • Шканты
  • Ручки
  • 3 Тарелки
  • Детали мебели
  • Подсвечники
  • Бейсбольные биты

Список можно продолжить. Токарные станки отлично подходят для создания разнообразных округлых материалов, и очень интересно посмотреть, как они работают.

Как вы используете токарный станок?

Два конца, которые удерживают материал, называются патроном и шпинделем. Патрон захватывает ваш материал, приводя в движение двигатель, а шпиндель удерживает другой конец на месте. Перед запуском всегда убедитесь, что патрон и шпиндель плотно прилегают к материалу.

Затем поместите ограждение близко к материалу, но не на его пути. Перед включением станка поверните материал рукой, чтобы убедиться, что он не касается защитного кожуха.

Оттуда вы можете включить токарный станок и использовать различные долота для удаления материала в цилиндрической форме. Токарный станок будет вращать материал для вас в быстром темпе, и вам просто нужно коснуться его заостренным концом, чтобы убрать ненужный материал и создать нужную форму.

Стамеску следует удерживать на защитном кожухе, касаясь заготовки до тех пор, пока вы не перестанете слышать или чувствовать резание материала. Перемещайте долото медленно и осторожно, крепко удерживая его, чтобы не пораниться.

Важные советы по технике безопасности: При использовании токарного станка всегда стойте немного в стороне от вращающегося материала. Несмотря на то, что вы всегда должны убедиться, что материалы надежно закреплены перед работой, вы никогда не должны полагать, что они не упадут. В случае, если они это сделают, не оказывайтесь на линии огня.

Также, как и в случае со сверлильным станком, убедитесь, что у вас нет свисающих украшений, волос, одежды или шнурков. Токарные станки быстро вращаются, создавая серьезную опасность, если что-то зацепится. Также не забудьте защитные очки, чтобы стружка не повредила глаза!

Зачем покупать токарный станок

Теперь, когда вы знаете, что делает токарный станок, вы можете добавить его в свой магазин. Если это так, вот некоторые из основных преимуществ.

Универсальность

Изготавливаете ли вы ножки для столов, миски или фонарные столбы, токарные станки позволят вам красиво сделать их из любого материала. Немногие машины позволяют создавать такое же разнообразие объектов, как на токарном станке.

Niche Work

Можете ли вы представить другой инструмент в механическом цехе, который предлагает такой же конечный продукт, как токарный станок? Когда вам нужно использовать токарный станок, нет другого инструмента, который создает такие точно круглые объекты.

Инструменты навсегда

Если вы хороший мастер и заботитесь о своих инструментах, то ваши токарные инструменты прослужат вам всю жизнь. Необходимы первоначальные вложения в долота и насадки, но при надлежащем уходе вам больше никогда не придется их покупать.

Меньше места для ошибок

Люди часто ошибаются, когда дело доходит до создания круглых объектов, но мы отлично замечаем, когда что-то не круглое. Токарный станок — лучший способ обеспечить единообразие, согласованность и округлость вашего проекта.

Если вы попытаетесь сделать чаши с помощью напильника и стамески, это будет заметно.

Профессиональный взгляд

Токарная обработка дерева не зря так популярна среди онлайн-видео. Точность и единообразие доставляют удовольствие при просмотре и предлагают мгновенное удовлетворение, которое трудно сравнить с любым другим инструментом.

Начни вращаться!

Теперь, когда вы знаете, что делает токарный станок, вы можете приступить к созданию собственных шедевров. Токарные станки — это очень удобные и высокопроизводительные машины, которым должно быть место в любом механическом цехе.

Будьте в курсе наших последних производственных новостей и не стесняйтесь обращаться к нам с любыми вопросами!

Для чего используется токарный станок с ЧПУ?

Компьютерное числовое управление (ЧПУ) определяется как метод автоматизации управления станками с помощью программного обеспечения, встроенного в микрокомпьютер, подключенный к станку. Станок с ЧПУ производит продукт, используя закодированные инструкции, без ручного управления станком. Эти станки могут различаться по размеру, функциям и конструкции и включают в себя токарные станки, фрезерные станки и многоосевые станки.

В этой статье мы ответим на вопрос «Что такое токарный станок с ЧПУ?» Мы также рассмотрим их функции, для чего их лучше всего использовать и какие преимущества они могут принести вашему производственному процессу.

Какие существуют типы токарных станков?

Токарный станок представляет собой стационарный режущий инструмент, используемый в основном для обработки дерева и металла, которые называются заготовками. Токарный станок удаляет ненужные части заготовки для производства желаемого продукта. Движения традиционного токарного станка управляются оператором вручную.

Токарный станок с ЧПУ по своим возможностям подобен обычному токарному станку, но он выполняет производственный процесс с помощью программного обеспечения. Токарный станок с ЧПУ имеет множество преимуществ. Требуемая рабочая сила в основном предназначена для менее специфических задач, включая загрузку сырья в машину, запуск программы и проверку продукта. С другой стороны, для работы на обычном токарном станке требуется высококвалифицированный специалист.

Что может производить токарный станок с ЧПУ?

Универсальность токарного станка с ЧПУ делает его отличным инструментом для организаций в различных отраслях, особенно в автомобильной, медицинской, электронной и аэрокосмической.

Токарный станок с ЧПУ может производить широкий спектр изделий, от более крупных, таких как автомобильные рамы и двигатели самолетов, до более мелких, таких как хирургические инструменты, шестерни и садовые инструменты. Он также может производить все виды конструкций, включая плоские поверхности, резьбу и цилиндрические компоненты с внутренним и внешним диаметром.

При определении того, какой тип токарного станка с ЧПУ вы хотите приобрести или с каким поставщиком сотрудничать, учитывайте оси каждого станка. Оси, как правило, являются индикатором возможностей машины. Чем ниже оси, тем меньше компонентов он может производить. И чем выше оси, тем сложнее возможности, включая фрезерные, нарезные, сверлильно-расточные операции.

Как работает токарный станок с ЧПУ?

Токарный станок с ЧПУ поставляется в различных конфигурациях, которые зависят от производственного процесса и требуемого компонента. Станок может быть сконфигурирован как горизонтально, так и вертикально, и он может содержать наклонную или плоскую станину, многоосевой, многошпиндельный и ось B, чтобы обеспечить полную поддержку станка для пятиосевого индексного фрезерования.

Хотя конфигурация машины различается, она состоит из следующих девяти основных компонентов.

    • Станина станка: Станина станка служит основанием станка, на котором монтируются все остальные компоненты.
    • Главный шпиндель: Главный шпиндель состоит из узла шпинделя и системы привода шпинделя, которая включает двигатели, шестерни и патрон. Главный шпиндель получает материал и проводит его через процесс.
    • Вспомогательный шпиндель: Вспомогательные шпиндели, хотя и отделены от основного шпинделя, работают в тандеме с основным шпинделем для выполнения дополнительных операций резки для повышения эффективности производственного процесса.
    • Патрон: Прикрепленный к главному шпинделю патрон захватывает заготовку и вращает заготовку на протяжении всего процесса.
    • Направляющая: Направляющая позволяет главному шпинделю и заготовке перемещаться вертикально и горизонтально в процессе резки.
    • Передняя бабка: Передняя бабка имеет главный двигатель для привода главного шпинделя и может быть отрегулирована на высокий крутящий момент при низкой скорости.
    • Задняя бабка: Задняя бабка обеспечивает дополнительную поддержку другого конца изготавливаемого компонента. Прилагая силу на другом конце, процесс может быть завершен гладко.
    • Револьверная головка: Револьверная головка состоит из нескольких различных режущих инструментов, которые используются для обработки определенного компонента.
    • Контроллер ЧПУ: все программы ЧПУ хранятся внутри контроллера, что позволяет машинистам запускать и останавливать станок, перемещать оси, применять новые программы и полностью контролировать производственный процесс.

Эти прочные станки имеют от 2 до 6 осей, что позволяет выполнять более сложные производственные проекты без необходимости переключения станков вручную.

Каковы преимущества станка с ЧПУ?

Распространено мнение, что станки с ЧПУ более точны или быстрее, чем обычные станки. Это не обязательно правда. Как обычные токарные станки, так и токарные станки с ЧПУ производят высококачественную продукцию с высокой производительностью. Однако выбор между машинами упирается в стоимость.

Высококвалифицированный техник, отвечающий за наблюдение за токарным станком с ЧПУ, вместе с тремя операторами может работать на шести токарных станках с ЧПУ одновременно — при условии, что операторы могут управлять перемещением между станками. С другой стороны, для обычного токарного станка требуется квалифицированный техник, а это означает, что эксплуатационные расходы возрастают при том же количестве станков.

Воспользуйтесь услугами квалифицированных специалистов и современного оборудования.

В VPIC Group работают высококвалифицированные специалисты, которые не только работают с многоосевыми станками с ЧПУ, но также работают с самыми современными производственными машинами с передовыми технологиями литья алюминия под давлением, 2D-3D лазерной резки, прессования и гидравлической обработки. штамповка, горячая штамповка стали и алюминия, сварка, литье по выплавляемым моделям, литье пластмасс под давлением, жидкая окраска, порошковое покрытие и сборка.

Независимо от вашей отрасли или размера вашего компонента, мы будем рады внести свой вклад в успех вашей организации. Свяжитесь с нами сегодня, чтобы использовать наши возможности и профессиональные навыки.

Что такое токарный станок по металлу? Использование, определение, операции, части, схема

Токарный станок Введение

Токарный станок является наиболее широко используемым типом станков в механическом производстве. Есть много областей, где нужны токарные станки, их можно использовать в пластиковых формах, металлических инструментах и ​​​​другой промышленности. На токарный станок приходится около 20–35 % от общего числа станков. Он в основном обрабатывает различные поверхности вращения (внутренние и внешние цилиндры, конические поверхности, фасонные поверхности вращения и т. д.) и торцевые поверхности тел вращения. Некоторые токарные станки также могут обрабатывать резьбовые поверхности.

Инструменты, используемые на токарном станке, в основном токарные. Их также можно использовать для обработки отверстий, таких как сверла, развертки, ножи для клецок, а также инструменты с резьбой, такие как метчики и пластинчатые зубья.

Горизонтальный токарный станок по металлу имеет широкий спектр технологий. Он может обрабатывать многие виды поверхностей, такие как внутренний и внешний цилиндр, конус, кольцевая канавка, образующая вращающуюся поверхность, торцевую плоскость и различные резьбы. Он также может сверлить, увеличивать, сравнивать отверстия и накатывать. Типичная поверхность, которую может обрабатывать горизонтальный токарный станок, показана на рисунке.

Основным движением токарного станка является вращательное движение шпинделя, а движение подачи — линейное движение инструмента. Подача обычно выражается движением инструмента на шпиндель, в M/R. При нарезании резьбы есть только одно составное основное движение, а именно винтовое движение, которое можно разложить на движение вращения шпинделя и движение инструмента. Если вам нужна более быстрая обработка резьбы или вам необходимо массовое производство большого количества заготовок, то токарно-винторезный станок с ЧПУ является хорошим выбором. Кроме того, на токарном станке есть некоторые необходимые вспомогательные движения. Например, чтобы обработать шерсть до нужного размера, токарный станок также должен иметь режущее движение (движение резания обычно перпендикулярно направлению движения подачи, и рабочий вручную перемещает резцедержатель на горизонтальном токарном станке). . Некоторые токарные станки также имеют быстрое продольное и поперечное перемещение резцедержателя.

Основным параметром токарно-карусельного станка является максимальный диаметр вращения заготовки на станине, а вторым — максимальная длина заготовки. Эти два параметра указывают на максимальный предельный размер заготовки, обрабатываемой токарным станком, а также отражают размер станка, поскольку основные параметры определяют высоту оси шпинделя от направляющей станка, а также Вторые основные параметры определяют длину станины токарного станка.

Состав токарных станков

Горизонтальный токарный станок в основном обрабатывает различные виды деталей оси, втулки и диска. Его форма показана на рисунке, а его основная группа состоит из трех частей.
Компоненты включают коробку шпинделя, держатель инструмента, заднюю бабку, коробку подачи, коробку скольжения и станину и т. д.

Форма горизонтального токарного станка
1 передняя бабка
2 держатель ножа
3 задняя бабка
4 станина
5 правые ножки станины
6 световая балка
7 винт
8 выдвижная коробка
9 левая ножка
10 коробка подачи
11 Механизм подвесного колеса

I. Коробка шпинделя
Передняя бабка крепится к левому концу станины, а главный вал и механизм вариатора устанавливаются внутри, а заготовка крепится к переднему концу шпинделя через патрон. Функция передней бабки состоит в том, чтобы поддерживать главный вал и передавать мощность на главный вал через механизм трансмиссии с регулируемой скоростью, так что главный вал приводит заготовку во вращение с заданной скоростью для реализации основного движения.

2. Держатель инструмента
Держатель инструмента устанавливается на направляющую держателя станины и может перемещаться в продольном направлении вдоль направляющей. Компонент держателя инструмента состоит из нескольких слоев держателей инструмента. Его функция заключается в фиксации токарного инструмента при продольном, поперечном или наклонном движении подачи.

3. Задняя бабка
Задняя бабка устанавливается на направляющей держателя станины и может регулироваться в продольном направлении вдоль направляющей. Его функция состоит в том, чтобы поддерживать длинную заготовку верхним концом или устанавливать инструмент для обработки отверстий, такой как сверло или нож для клецок, для обработки отверстий. Установите сверло на заднюю бабку. Заготовку можно просверлить, чтобы токарный станок работал здесь как радиально-сверлильный станок.

4. Кровать
Кровать устанавливается на левую и правую ножки и служит для поддержки основных компонентов и сохранения точного относительного положения или траектории во время работы.

5. Подвижная коробка
Подвижная коробка закреплена в нижней части резцедержателя для совместного перемещения резцедержателя в продольном направлении. Его роль состоит в том, чтобы передать коробку подачи через световую планку.
Движение от (или ходового винта) передается на резцедержатель, позволяя резцедержателю выполнять продольную подачу, боковую подачу, быстрое перемещение или нарезание резьбы. Джойстик оснащен различными джойстиками или кнопками.

6. Коробка подачи
Коробка подачи закреплена на левой передней стороне станины и имеет механизм изменения механизма подачи для изменения подачи моторной подачи или шага обрабатываемой резьбы.

Этапы работы токарного станка

1. Проверка перед началом движения

1.1 Заполните схему смазки станка соответствующей смазкой.
1.2 Проверить комплектность и надежность электрооборудования каждого отдела, рукоятки, деталей трансмиссии, защитных и ограничительных устройств.
1. 3 Каждая шестерня должна находиться в нулевом положении, а ремень должен быть натянут.
1.4 На поверхности кровати нельзя напрямую хранить металлические предметы во избежание повреждения поверхности кровати.
1.5 Обрабатываемая заготовка, без грязного песка, предотвращает попадание грязевого песка в каретку и шлифует направляющую.
1.6 Перед тем, как заготовка будет закреплена, необходимо выполнить пробный запуск пустого станка, чтобы убедиться, что все в порядке, прежде чем можно будет загрузить заготовку.

2. Операционные процедуры

2.1 Когда заготовка готова, сначала запустите насос смазочного масла, чтобы перед запуском давление масла соответствовало требованиям станка.
2.2 При регулировке обменного держателя, при регулировке колеса питание должно быть отключено. После регулировки все болты должны быть затянуты, ключ вовремя вынут, а заготовка снята для пробной эксплуатации.
2.3 Сразу после загрузки и выгрузки заготовки снимите плавающий ключ патронного ключа и заготовку.
2.4 Задняя бабка и рукоятка станка должны быть отрегулированы в соответствующее положение в соответствии с потребностями обработки и затянуты или зажаты.

2.5 Заготовка, инструмент и приспособление должны быть надежно закреплены. Инструмент с плавающей силой должен ввести ножевую часть в заготовку, чтобы запустить станок.
2.6 При использовании центральной рамы или держателя инструмента центр должен быть отрегулирован, хорошо смазан и закреплен.
2.7 При обработке длинных материалов выступающая часть за шпинделем не должна быть слишком длинной. Если он слишком длинный, следует установить загрузочную раму и повесить знак опасности.
2.8 При подаче нож должен находиться близко к работе, чтобы избежать столкновения; скорость каретки должна быть равномерной. При смене инструмента инструмент должен находиться на соответствующем расстоянии от заготовки.
2.9 Режущий инструмент должен быть закреплен, а длина токарного инструмента обычно не более чем в 2,5 раза превышает толщину ножа.
2.1.0 При обработке эксцентриковых деталей необходимо иметь соответствующий противовес, чтобы сбалансировать центр тяжести патрона, и скорость транспортного средства должна быть соответствующей.
2.1.1. Если карта выходит за пределы заготовки за пределы фюзеляжа, необходимо принять защитные меры.
2.1.2 Регулировка настройки инструмента должна быть медленной. Когда вершина инструмента находится на расстоянии 40-60 мм от места обработки заготовки, вместо прямой подачи следует использовать ручную или рабочую подачу.
2.1.3 При хонинговании заготовки напильником держатель инструмента должен быть отведен в безопасное положение. Оператор должен стоять лицом к патрону, держа правую руку впереди, а левую сзади. Заготовку со шпоночным пазом на поверхности не допускается обрабатывать напильником.
2.1.4 Когда внешний круг заготовки полируется абразивной тканью, оператор должен зажечь два конца абразивной ткани в соответствии с положением, указанным в вышеуказанной статье. Не держите пальцем абразивную ткань для полировки внутреннего отверстия.
2.1.5 Когда инструмент перемещается автоматически, малый держатель инструмента должен быть отрегулирован так, чтобы он находился на одном уровне с основанием, чтобы предотвратить удар основания о патрон.
2.1.6 При резке больших или тяжелых заготовок или материалов следует оставлять достаточный припуск на обработку.

3. Операция парковки

3.1 Отключите питание и снимите заготовку.
3.2 Каждая ручка сбивается в нулевое положение, а инструменты чистятся и чистятся.
3.3 Проверьте состояние каждого защитного устройства.

Что такое токарный станок? — Определение, типы и операции

Что такое токарный станок?

Токарный станок представляет собой станок, который вращает заготовку вокруг оси вращения для выполнения различных операций, таких как резка, шлифовка, накатка, сверление, деформация, торцовка и токарная обработка с помощью инструментов, применяемых к заготовке, для создания объекта с симметрией вокруг эта ось.

Токарные станки используются при токарной обработке дерева, металлообработке, прядении металлов, термическом напылении, восстановлении деталей и обработке стекла. Токарные станки можно использовать для придания формы гончарным изделиям, наиболее известным из которых является гончарный круг. Наиболее подходящие токарные станки для металлообработки также могут использоваться для производства большинства тел вращения, плоских поверхностей, резьбы или спирали.

Декоративные токарные станки позволяют создавать трехмерные тела невероятной сложности. Заготовка обычно удерживается на месте одним или двумя центрами, по крайней мере один из которых обычно может перемещаться горизонтально для размещения заготовок различной длины.

Другие методы фиксации заготовки включают крепление заготовки вокруг оси вращения с помощью патрона или цанги или к планшайбе с помощью зажимов или кулачковой муфты.

Примеры предметов, которые можно изготовить на токарном станке, включают винты, подсвечники, стволы оружия, кии, ножки стола, миски, бейсбольные биты, музыкальные инструменты (особенно деревянные духовые) и коленчатые валы.

Как работает токарный станок?

Токарный станок — это обрабатывающий инструмент, который используется в основном для обработки металла или дерева. Он работает путем вращения заготовки вокруг неподвижного режущего инструмента. Основное применение — удаление ненужных частей материала, оставляя после себя заготовку красивой формы.

Хотя существуют различные типы токарных станков, все они используют схожий метод, при котором заготовка вращается относительно режущего инструмента, последний из которых неподвижен. Фрезерные станки, конечно, работают наоборот. На фрезерном станке заготовка неподвижна, а режущий инструмент вращается.

Токарные станки предназначены для удаления материала с заготовок путем воздействия на них режущим инструментом. Заготовка крепится к токарному станку, после чего она вращается, вдавливая в режущий инструмент. Вращательное движение заготовки обеспечивает быстрое, эффективное и точное удаление материала.

Токарные станки — это большие и сложные машины, состоящие из множества отдельных компонентов. Передняя бабка, например, является компонентом, удерживающим заготовку при ее вращении. Токарные станки также имеют заднюю бабку, к которой можно прикрепить заготовку. Задняя бабка обычно используется для исключительно больших или длинных заготовок.

части токарного станка

Основные части токарного станка :

  1. Передняя бабка. Передняя бабка обычно располагается с левой стороны токарного станка и оснащена шестернями, шпинделями, патронами, рычагами управления скоростью передачи и регуляторами подачи. Передняя бабка обычно находится с левой стороны станка и оснащена шестернями, шпинделями, патронами, рычагами управления скоростью передачи и органами управления подачей.
  2. Задняя бабка. Заготовка обычно находится с правой стороны станка и поддерживается задней бабкой на конце.
  3. Кровать. Основные части токарного станка, все детали крепятся болтами к станине. Он включает в себя переднюю бабку, заднюю бабку, каретки и другие детали.
  4. Каретка. Каретка расположена между передней и задней бабками и содержит фартук, седло, составную опору, поперечный суппорт и держатель инструмента.
  5. Ходовой винт. Ходовой винт используется для автоматического перемещения каретки во время нарезания резьбы.
  6. Подающий стержень. Используется для перемещения каретки слева направо и наоборот.
  7. Поддон для стружки. На нижней части станка. Поддон для стружки используется для сбора стружки, образующейся во время работы токарного станка.
  8. Маховик. Колесо с ручным приводом для перемещения поперечных салазок, каретки, задней бабки и других деталей с помощью маховика.
  9. Чак. Позволяет монтировать сложные детали, которые не являются круглыми, квадратными или треугольными.
  10. Охлаждающее устройство . Охлаждающее устройство в основном использует насос охлаждающей воды для подавления щелевой жидкости в резервуаре для воды, распыления ее на точку резки, промывки стружки и снижения температуры резки. Выровняйте поверхность, чтобы увеличить срок службы инструмента. Качество обработки поверхности заготовки.
  11. Ноги. Это опоры, на которые ложится весь вес машины. Преобладающий метод — использование литых ножек. Обе ножки прочно закреплены на полу через опорные точки, чтобы предотвратить вибрацию машины.
  12. Выдвижная коробка. Это блок управления подачей токарного станка. Он снабжен механизмом, который превращает вращательное движение светового стержня и ходового винта в поступательное движение резцедержателя.
  13. Шпиндель. Отверстие в передней бабке, к которому можно подавать прутковый материал, что позволяет обрабатывать валы, длина которых до двух раз превышает длину между центрами токарного станка, с одного конца за один раз.
  14. Поперечный суппорт. Устанавливается на поперечных салазках каретки и использует маховик для подачи инструментов в заготовку.
  15. Фартук. Прикрепляется к передней части каретки, имеет механизм и органы управления для перемещения каретки и поперечных салазок.

Типы токарных станок

Следующие различные типы турниров.

  • Специальный токарный станок
  • Токарный станок с ЧПУ
  • Наиболее распространенным станком является токарный станок, который можно разделить на разные типы в зависимости от различных условий обработки для процесса токарной обработки.

    1.

    Токарный станок с центральным или моторным токарным станком

    Этот тип токарного станка в настоящее время широко используется и может выполнять такие операции, как токарная обработка, торцевая обработка, нарезание канавок, накатка и нарезание резьбы. Механизм подачи токарно-винторезного станка может управлять режущим инструментом как в продольном, так и в поперечном направлениях.

    Токарный станок с центральным приводом можно разделить на ременный привод, моторный привод и редуктор в зависимости от источника привода. Этот тип токарного станка широко используется в наши дни, он способен выполнять такие операции, как токарная обработка, обработка канавок, накатка, торцовка и нарезание резьбы.

    Механизм подачи моторного токарного станка может управлять режущим инструментом как в продольном, так и в поперечном направлениях. Токарно-винторезный станок можно разделить на ременный привод, моторный привод и редуктор в зависимости от источника привода

    2.

    Скоростной токарный станок/токарный станок по дереву

    Эти токарные станки могут быть настольного типа или иметь опорные ножки, отлитые и прикрепленные к станине. Эти токарные станки имеют большинство приспособлений, которые несут другие типы токарных станков, но не имеют источника питания.

    Высокоскоростной токарный станок также можно назвать токарным станком по дереву, который может работать на высокой скорости и управляться вручную. Диапазон скоростей для высокоскоростных токарных станков составляет от 1200 до 3600 об/мин. Этот токарный станок используется для токарной обработки, центрирования, полировки и обработки древесины.

    У вас нет ни шестерни, ни ползуна, ни ходового винта. Таким образом, инструмент подается и управляется вручную. Обычно инструмент либо устанавливается на инструментальную стойку, либо опирается на Т-образную опору. Такие токарные станки обычно используются для токарной обработки, полировки, центрирования и прядения металлов и т. д.

    3.

    Токарно-револьверный станок с токарным станком

    Токарно-револьверный станок с токарно-револьверным станком представляет собой усовершенствование токарных станков с двигателями, которые можно использовать для крупносерийного производства и крупных работ. . Головка станка представляет собой шестигранную головку, которую можно вращать для изменения операции без ручного изменения, включая токарную обработку, торцевую поверхность, растачивание и развертывание.

    • Подробнее о; Что такое токарный станок Capstan и Turret?

    4.

    Токарный станок Toolroom

    Это не что иное, как токарно-винторезный станок, но с некоторыми дополнительными насадками, чтобы сделать его пригодным для относительно более точного угла скоростей и подач. Обычные приспособления, которые доступны на токарном станке, представляют собой конические токарные приспособления, опору привода, цанговые патроны, патроны и т. д.

    Этот токарный станок имеет сравнительно меньшую станину, длиннее, чем обычно моторизованный токарный станок. Наиболее распространенная длина составляет от 135 до 180 см.

    5.

    Настольный токарный станок

    Это очень маленький токарный станок, который устанавливается на отдельно подготовленный верстак или шкаф. Он используется для мелких и точных работ, так как он очень точен. Обычно он оснащен всеми насадками, которые может нести более крупный токарный станок, и может выполнять практически любые более крупные токарные операции.

    6.

    Автоматический токарный станок

    Эти токарные станки значительно улучшают качество и количество продукции. Они сконструированы таким образом, что все рабочие процессы и действия по обработке заказов в рамках всего производственного процесса по заказу выполняются автоматически.

    Во время работы участие оператора не требуется. Другим вариантом станков этого типа являются токарные полуавтоматы, в которых оператор ставит и снимает работу, а все операции выполняются станком автоматически.

    Токарные автоматы доступны с одним или несколькими шпинделями. Они относятся к категории высокопроизводительных скоростных токарных станков, которые в основном используются в массовом производстве.

    7. Специальный токарный станок

    Специальные токарные станки используются для выполнения специальных операций, которые невозможны на остальных токарных станках. К специальным токарным станкам относятся вертикальные токарные станки, колесные токарные станки, токарные станки Т-образного типа, многоосевые токарные станки, производственные токарные станки, дуплексные или копирующие токарные станки и т. д., которые известны своим тяжелым производством одних и тех же деталей.

    8. Токарный станок с ЧПУ

    Токарный станок с ЧПУ используется для управления работой станка с помощью компьютерной программы. После поэтапного ввода программы массовое производство может выполняться с высокой точностью и скоростью, а после установки кода операции его можно производить без повторного ввода в следующий раз.

    Токарные станки с ЧПУ — это самые передовые типы токарных станков, доступных сегодня, и допуски деталей, которые они производят, чрезвычайно точны.

    Токарные работы

    Наиболее распространенными токарными операциями являются токарная обработка, торцевание, нарезание канавок, отрезка, нарезание резьбы, сверление, растачивание, накатка и нарезание резьбы.

    Прежде чем работать на токарном станке, вы должны знать скорость подачи, скорость резания, глубину резания и то, как используется инструмент. Каждая токарная операция имеет свои факторы, которые необходимо учитывать перед началом работы.

    Факторы следует использовать должным образом, чтобы избежать неправильного обращения и несчастных случаев при любых операциях токарного станка. С каждым желаемым резом скорость, глубина и подача токарного станка изменяются из соображений точности.

    Типы токарных операций

    Работа токарного станка меняется с каждой операцией и желаемой резкой. Существует много операций, используемых для использования токарного станка. Некоторые из распространенных операций токарного станка:

    1.

    Токарная обработка

    Токарная обработка является наиболее распространенной операцией токарной обработки. В процессе токарной обработки режущий инструмент удаляет материал с внешнего диаметра вращающейся заготовки. Основной целью токарной обработки является уменьшение диаметра заготовки до желаемого размера. Существует два вида токарной обработки: черновая и чистовая.

    Операция черновой токарной обработки направлена ​​на обработку детали до заданной толщины путем удаления максимального количества материала в кратчайшие сроки без учета точности и чистоты поверхности. Чистовая токарная обработка обеспечивает гладкую поверхность и получение заготовки с окончательными точными размерами.

    ДОПОЛНИТЕЛЬНО: Что такое токарная обработка?

    Различные сечения точеных деталей могут иметь разные наружные размеры. Переход между поверхностями с двумя разными диаметрами может иметь несколько топологических признаков, а именно ступеньку, конусность, фаску и контур. Для создания этих элементов может потребоваться несколько проходов при малой радиальной глубине резания.

    • Черновая токарная обработка:  Черновая токарная обработка предназначена для обработки заготовки до заданной толщины путем удаления максимального количества материала в кратчайшие сроки без учета точности и качества поверхности. Чистовая токарная обработка обеспечивает гладкую поверхность и получение заготовки с окончательными точными размерами.
    • Ступенчатая токарная обработка: Ступенчатая токарная обработка создает две поверхности с резким изменением диаметра между ними. Последняя особенность напоминает ступеньку.
    • Точение по конусу: При точении по конусу наклонное движение между заготовкой и режущим инструментом создает наклонный переход между двумя поверхностями с разными диаметрами. траектория в осевом направлении с заданной геометрией. Для создания желаемых контуров на заготовке требуется несколько проходов контурного инструмента. Однако формовочные инструменты могут производить одинаковую форму контура за один проход.
    • Токарная обработка с выемкой:  Подобно ступенчатой ​​токарной обработке, косая токарная обработка создает угловой переход прямоугольной кромки между двумя поверхностями с разными диаметрами токарной обработки.
    • Токарная обработка:  В этом методе используется инструмент особой формы. Инструмент вставляется радиально. Подача для формовки: Радиальная. Схема работы токарного станка, включающая торцовку, формовку и контурную токарную обработку.

    2.

    Наплавка

    При обработке заготовки получаются несколько длиннее, чем должна быть готовая деталь. Обточка – это обработка конца заготовки, перпендикулярного оси вращения. При торцовке инструмент перемещается по радиусу заготовки для создания нужной длины детали и гладкой поверхности за счет удаления тонкого слоя материала.

    3.

    Отрезка

    Отрезка — это операция механической обработки, которая приводит к отрезанию детали в конце цикла обработки. В этом процессе используется инструмент определенной формы, который входит в заготовку перпендикулярно оси вращения и выполняет поступательный рез во время вращения заготовки.

    После того, как кромка режущего инструмента достигает центра заготовки, заготовка падает. Улавливатель деталей часто используется для захвата снятой детали.

    4. Канавка

    Нарезание канавок — это процесс токарной обработки, при котором в заготовке создается узкий разрез, «канавка». Размер реза зависит от ширины режущего инструмента. Для обработки более широких канавок требуется несколько проходов инструмента.

    Существует два типа обработки канавок: наружная и торцевая. Инструмент перемещается радиально в поперечном направлении в заготовку с внешней канавкой и удаляет материал вдоль направления резания. При торцевой канавке станки протыкают торцевую часть заготовки.

    5. Нарезание резьбы

    Нарезание резьбы — это процесс токарной обработки, при котором инструмент перемещается вдоль боковой поверхности заготовки и нарезает резьбу на внешней поверхности. Резьба представляет собой равномерную спиральную канавку определенной длины и шага. Более глубокие резьбы требуют нескольких проходов инструмента.

    6. Накатка

    В процессе накатки на поверхности детали создаются зубчатые узоры. Накатка увеличивает трение захвата и внешний вид обрабатываемой детали. В этом процессе обработки используется уникальный инструмент, состоящий из одного или нескольких цилиндрических колес (накаток), которые могут вращаться в держателях инструмента.

    Накатка содержит зубья, которые прокатываются по поверхности заготовки, образуя зазубренные узоры. Самый распространенный наконечник с накаткой — ромбовидный.

    7.

    Растачивание

    При растачивании инструмент проникает в заготовку в осевом направлении и удаляет материал вдоль внутренней поверхности, чтобы либо создать другую форму, либо увеличить существующее отверстие.

    8.

    Сверление

    В процессе сверления материал удаляется из внутренней части заготовки. Результат сверления – отверстие диаметром, равным размеру используемого сверла. Сверла обычно располагаются либо на задней бабке, либо на резцедержателе токарного станка.

    ПОДРОБНЕЕ: Что такое бурение?

    9.

    Развёртывание

    Развёртывание — это процесс калибровки, который увеличивает отверстие в заготовке. При развертывании развертка проникает в осевом направлении через конец в заготовку и расширяет существующее отверстие до диаметра инструмента.

    Развёртывание удаляет минимальное количество материала и часто выполняется после сверления, чтобы получить как более точный диаметр, так и более гладкую внутреннюю поверхность.

    10. Нажатие

    Нарезание резьбы метчиком — это процесс, при котором инструмент для нарезания резьбы проникает в заготовку в осевом направлении и нарезает резьбу в имеющемся отверстии. Все это соответствует соответствующему размеру биты, который может вместить желаемый инструмент для нарезания резьбы. Нарезание резьбы — это также процесс нарезания резьбы на гайках.

    Токарные инструменты

    Для работы общего назначения используется инструмент с одной точкой, но для специальных операций могут использоваться инструменты с несколькими точками. Посмотрите приведенное ниже видео, чтобы понять работу токарного станка.

    При работе на токарном станке для разных операций требуются разные типы режущих инструментов, в зависимости от процесса использования режущих инструментов.

    Типы режущих инструментов для токарных станков

    Различные типы режущих инструментов для токарных станков​:

    • Токарный инструмент.
    • Расточная оправка
    • Инструмент для снятия фаски
    • Инструмент для накатки
    • Инструмент для разделения
    • Инструмент для нарезания резьбы
    • Инструмент для торцовки
    • Инструмент для нарезания канавок

    Существует широкий спектр токарных инструментов, которые можно классифицировать по материалам, конструкциям, назначению или использованию.

    • Токарный инструмент : токарные инструменты предназначены для удаления материала с заготовки, черновой токарный инструмент используется для удаления максимального количества материала, а чистовой токарный инструмент служит для получения хорошего качества поверхности, просто удалите небольшое количество , чтобы сделать произведение более точным.
    • Расточная оправка:  Расточная оправка требуется, если вы хотите увеличить существующее отверстие, расточная оправка может легко просверлить уже просверленное отверстие и увеличить его диаметр. Он может быстро увеличить отверстие и обработать его до нужного размера, чтобы правильно подогнать другие компоненты.
    • Инструмент для снятия фаски: Фаска — это переходная кромка между двумя гранями объекта, также определяемая как форма фаски. Инструмент для снятия фаски используется для создания фаски или борозды на детали. Фаски можно использовать для сглаживания острых или опасных кромок на заготовке.
    • Накатной инструмент : Накатные инструменты используются для изготовления деталей токарного станка с накаткой путем создания или прессования рисунка на круглой секции, используются в качестве захвата для ручки, также обычно создаются на крепежных элементах, таких как гайки. Инструмент для накатки разработан по определенному шаблону.
    • Отрезной инструмент: Отрезной инструмент относится к инструменту с узким лезвием, используемому при точении или строгании, или для разрезания детали на две части, или определяется как инструмент, используемый для отрезания деталей от основной части обрабатываемого материала. производится во многих формах.
    • Инструмент для нарезания резьбы:  Инструмент для нарезания резьбы используется для нарезания резьбы на детали токарного станка. При нарезании наружной резьбы деталь может удерживаться в патроне или устанавливаться между двумя центрами, при нарезании внутренней резьбы деталь удерживается в патроне, инструмент перемещается по детали линейно, снимая стружку с заготовки при каждом проходе.
    • Инструмент для торцовки:  Инструмент для торцовки используется для торцовки на токарном станке для резки плоской поверхности перпендикулярно оси вращения детали, инструмент устанавливается в держатель инструмента, который опирается на каретку токарного станка, во время процесса, торцевой инструмент будет подаваться перпендикулярно оси вращения детали.
    • Инструмент для нарезки канавок:  Инструмент для нарезки канавок обычно представляет собой твердосплавную пластину, установленную в специальный держатель инструмента, он предназначен для пластины с несколькими наконечниками, часто отшлифованными до размеров и формы, необходимых для конкретной работы, включая прорезание паза и полное другая работа.
    • Формовочный инструмент:  Формовочные инструменты имеют плоскую или круглую форму при использовании на токарном станке. Простые формовочные инструменты имеют режущие кромки, отшлифованные по форме канавки, выточки или резьбы, которые необходимо нарезать.
    • Инструмент для токарной обработки уступа:  Квадратный уступ обтачивается с помощью остроконечного токарного инструмента или торцевого инструмента. Скошенный уступ может быть обработан прямым токарным инструментом, имеющим угол боковой режущей кромки и нулевой радиус при вершине. Скругленное плечо обтачивается прямым токарным инструментом с радиусом вершины, соответствующим радиусу скругления заготовки.
    • Инструмент для зенкерования:  Операция зенкования может быть выполнена с помощью обычного сверлильного инструмента. Режущая кромка инструмента настолько отшлифована, что после точения может оставить заплечик. Обычно используется цековка с несколькими режущими кромками.
    • Инструмент для подрезки:  Инструмент для подрезки или нарезания канавок имеет острие и форму режущей кромки, точно соответствующие форме требуемой канавки. Задний угол указан со всех сторон инструмента. Для канавочной режущей кромки используется продольная подача. Угол переднего зазора зависит от отверстия работы.

    Применение токарного станка

    Токарный станок применяется следующим образом:

    • Токарный станок используется для изготовления круглых или частично круглых деталей.
    • Используется для нарезания наружной и внутренней резьбы.
    • Используется для отрезного материала.
    • Токарный станок использует расточку и сверление отверстий или накатку ручки.
    • Отполируйте поверхность круглой детали и заострите вал.
    • Необработанный материал для лица или платья.
    • Я использую свою фрезу для фрезерования, но мелкие детали можно фрезеровать и на токарном станке. Поднимите резак и закрепите деталь на стойке инструмента.
    • Приводит в действие такие вещи, как гидравлический насос, у которого нет двигателя. Я могу установить направление и скорость любого вала, который подходит к моим патронам.
    • Я работаю исключительно с металлом, пластиком и деревом, но практических ограничений для материалов, которые можно обрабатывать на токарном станке, немного.
    • Выровняйте 2 части сломанного вала перед ремонтом.
    • Скошить край.

    Преимущества токарного станка

    Преимущества токарного станка:

    Объявления

    • Точность токарных станков с ЧПУ очень высока по сравнению со станками обычной обработки.
    • Высокая производительность.
    • Нет необходимости в высококвалифицированных операторах.
    • Полная автоматизация, позволяющая упростить и ускорить работу.
    • Обработка на токарном станке и токарном станке с ЧПУ была очень быстрой.
    • Высокая универсальность, позволяющая использовать его для создания всех видов изделий и деталей.

    Недостатки токарного станка

    Ограничения токарного станка:

    • Некачественное техническое обслуживание может привести к повреждению деталей машины из-за отсутствия смазки.
    • Устройство также быстро изнашивается, если оператор недостаточно хорош для проведения эксперимента.
    • Из-за скорости укуса запах будет очень сильным в атмосфере, что также влияет на здоровье.
    • Эти станки были дороже других обычных станков, так как на токарном станке можно было выполнять почти все операции.

    Часто задаваемые вопросы.

    Что такое токарный станок?

    Токарный станок — это станок, который вращает заготовку вокруг оси вращения для выполнения различных операций, таких как резка, шлифовка, накатка, сверление, деформация, облицовка и токарная обработка с помощью инструментов, применяемых к заготовке, для создания объекта с симметрией вокруг эта ось.

    Как работает токарный станок?

    Токарный станок — это обрабатывающий инструмент, который используется в основном для обработки металла или дерева. Он работает путем вращения заготовки вокруг неподвижного режущего инструмента. Основное применение — удаление ненужных частей материала, оставляя после себя заготовку красивой формы.

    Сколько операций может выполнять токарный станок?

    Наиболее распространенными токарными операциями являются токарная обработка, торцевание, нарезание канавок, отрезка, нарезание резьбы, сверление, расточка, накатка и нарезание резьбы.

    Что такое токарные режущие инструменты?

    Различные типы токарных станков Режущие инструменты:

    1. Токарный инструмент.
    2. Расточная оправка
    3. Инструмент для снятия фаски
    4. Инструмент для накатки
    5. Инструмент для разделения
    6. Инструмент для нарезания резьбы
    7. Инструмент для торцовки
    8. Инструмент для нарезки канавок

    Для чего используется токарный станок?

    Токарные станки, известные как «матери обрабатывающих инструментов», могут использоваться для самых разных целей. К ним относятся формование, сверление, шлифование, накатка, токарная обработка, резка и деформация. Такую универсальность инструмента трудно превзойти, и именно поэтому так много рабочих по металлу и дереву полагаются на токарные станки как на основу своей работы.

    Какие бывают 3 типа токарных станков?

    Стандартные типы токарных станков:

    • Токарно-винторезный станок или токарно-винторезный станок.
    • Скоростной токарный станок.
    • Токарно-револьверный станок.
    • Токарный станок Toolroom.
    • Настольный токарный станок.
    • Токарный автомат.
    • Специальный токарный станок.
    • Токарный станок с ЧПУ.

    Что такое ЧПУ и токарный станок?

    Управляемые системами компьютерного числового управления (ЧПУ) и снабженные точными инструкциями по проектированию, токарные станки с ЧПУ представляют собой станки, в которых материал или деталь зажимается и вращается главным шпинделем, а режущий инструмент, воздействующий на материал, устанавливается и перемещается по разным осям.

    Что такое токарный станок?

    Токарный станок — это станок, который обтачивает цилиндрический материал, касается его режущим инструментом и разрезает материал. Токарный станок является одним из станков, наиболее часто используемых при механической обработке. Материал прочно закрепляется в патроне токарного станка. Токарный станок включается, патрон вращается.

    Что такое токарный станок?

    Токарные станки представляют собой части машин, которые придают форму, сверлят или нарезают резьбу в таком материале, как дерево или металл. Оператор токарного станка отвечает за подготовку и планирование таких машинных задач, а также за их фактическое выполнение.

    Что такое токарный станок?

    Станины токарных станков обычно изготавливаются из мелкозернистого чугуна. Обработанные и отшлифованные поверхности станины на салазках каретки и задней бабки называются направляющими. Высококачественные токарные станки часто имеют способы индукционной или огневой закалки для минимизации износа.

    Сколько осей у токарного станка?

    Токарные станки определяются как 2-осевые станки. Когда токарные станки стали включать в себя 3-х, 4-х и 5-осевые возможности, они стали известны как токарные центры.

    Что такое токарная обработка?

    Токарная обработка является токарной обработкой, а токарная обработка является частью механической обработки. Токарный станок в основном использует токарный инструмент для поворота вращающейся заготовки. На токарном станке для обработки также можно использовать сверла, развертки, метчики, резьбонарезные плашки и накатные инструменты.

    Как стать токарем?

    Оператору токаря обычно требуется диплом об окончании средней школы или сертификат GED, а также соответствующий опыт работы посредством обучения на рабочем месте или ученичества.

    Как измерить токарный станок?

    Измерьте расстояние от верхней части станины до центра шпинделя и удвойте это значение. Точно так же размер станины — это максимальная длина заготовки, которую вы можете повернуть. Он определяется расстоянием между торцом шпинделя и задней бабкой.

    Что такое токарный станок специального назначения?

    Как следует из названия, эти токарные станки используются для специальных целей, таких как производство идентичных деталей в тяжелых условиях. Кроме того, эти токарные станки также выполняют определенные функции, которые не могут выполняться стандартными токарными станками.

    Кто изобрел токарный станок?

    Жак де Вокансон был французским изобретателем и художником, который построил первый цельнометаллический токарный станок, имевший большое значение для промышленной революции. Токарный станок известен как мать станков, так как это был первый станок, который привел к изобретению других станков.

    Что такое токарный станок в строительстве?

    планка, любой материал, крепящийся к конструктивным элементам здания для создания основы для штукатурки. Обрешетка может быть деревянной, металлической, гипсокартонной или утепленной. В старых жилых домах обычно использовались узкие деревянные планки.

    Когда был изобретен токарный станок по металлу?

    Он известен как мать станков, так как это был первый станок, который привел к изобретению других станков. Первый полностью задокументированный цельнометаллический токарный станок с суппортом был изобретен Жаком де Вокансоном примерно в 1751 году.

    Почему в токарном станке используются задние шестерни?

    Механизм заднего хода является дополнительной частью токарного станка с ременным приводом. Он используется для получения более медленного и более широкого диапазона скоростей вращения шпинделя, отключения и включения задней передачи. Как следует из названия, «задняя передача» — это шестерня, установленная в задней части передней бабки.

    Диаметр или радиус поворота токарного станка?

    Качели токарного станка на самом деле одна из самых важных частей устройства. … Теперь и токарный станок по дереву, и токарный станок по металлу имеют качание, а качание относится к максимальному диаметру заготовки, которая может поместиться в станок.

    Кто отец токарного станка?

    Генри Модслей (род. 22 августа 1771 г., Вулвич, Кент, Англия — умер 14 февраля 1831 г., Лондон), британский инженер и изобретатель токарного станка по металлу и других устройств.

    Какой инструмент используется в токарном станке?

    Токарные станки можно разделить на разные категории. Наиболее распространенные классификации включают: Использование: токарный инструмент, расточный инструмент, инструмент для снятия фаски, инструмент для обработки канавок и т. д. Материал: инструмент из быстрорежущей стали, инструмент из карбида, алмазный диск, другие материалы и т. д.

    Как был изготовлен первый токарный станок?

    В 1800 году Мадслей построил первый токарный станок, полностью сделанный из металла, для нарезки саморезов, являющийся его центральной направляющей шпинделя. Говорят, что Модслей потратил десять лет на создание удовлетворительного стандартного шпинделя.

    Почему токарный станок не машина?

    Традиционно также считается, что работа на токарном станке обязательна для изготовления любого механического изделия, даже для изготовления другого станка. Из-за его исключительных возможностей люди, связанные с металлообработкой, любят называть токарный станок станком. Следовательно, токарный станок — это не машина; это станок.

    Читайте также

    • Что такое токарно-револьверный станок и их отличие?
    • Что такое долбежный станок? Детали, типы и работа
    • Что такое фрезерный станок? — Части и типы

    Для чего используется токарный станок по дереву?

    Токарный станок по дереву — это машина, используемая для придания из дерева желаемой формы, будь то миски, веретено, ваза, игрушки или подсвечники. Он производит высококачественные товары, такие как мебельные ножки и столешницы.

    Что делает этот процесс возможным, так это рука, которая держит вращающийся кусок цельного пиломатериала, в то время как различные инструменты постоянно постукивают по вращающейся доске и манипулируют вручную, чтобы вырезать предполагаемый дизайн.

    Владелец может выбрать желаемую форму конечного продукта, выбрав инструмент, который лучше всего подойдет для любой детали, требующей придания формы. Токарные станки по дереву позволяют людям, которые занимаются изготовлением мебели профессионально.

    Если вы хотите знать, как использовать токарные станки по дереву, вам нужно знать их типоразмеры. Его использование в основном зависит от его размера и типов.

    Каковы размеры токарных станков по дереву?

    Токарный станок по дереву может быть разных размеров: от небольших ручных моделей до больших заводских станков. Какой размер машины вы выберете, будет зависеть от потребностей вашего проекта и места, доступного для конкретного верстака или мастерской. Тем не менее, есть три деревянных токарных станка в зависимости от размера. Их:

    • Токарный станок по дереву с ручкой
    • Токарный станок по дереву Mini
    • Токарный станок по дереву Midi

    Что такое токарный станок с ручкой?

    Это самый маленький токарный станок, который можно использовать вручную. Он сделан из дерева, металла или пластика и обычно имеет поворотную рукоятку сбоку с набором стамесок, которые можно использовать для вырезания фигур в работе, над которой вы работаете.

    Для чего используется токарный станок?

    Он в первую очередь предназначен для начинающих, поскольку не требует электричества, но есть и другие применения, такие как изготовление ручек, маленьких мисок и шпинделей.

    Ручной токарный станок бывает разных размеров: большие делают мебель и шкафы; из среднего размера делают декоративные предметы, такие как коробки, таблички или рамки, а из меньшего делают игрушки или украшения.

    Более сложная модель включает в себя подшипники, поэтому они могут вращаться быстрее без износа от трения при резке, что обеспечивает более быстрое вращение.

    Что такое мини-токарный станок по дереву?

    Мини-токарный станок по дереву — это небольшой ручной станок. Его размер обычно колеблется от 12 до 14 дюймов и часто имеет более низкие характеристики качества по сравнению с более крупными промышленными машинами.

    Дремели хорошо работают с мини-токарными станками по дереву, потому что эти инструменты имеют переменную скорость, что позволяет добиваться различных эффектов при работе с древесиной.

    Для чего нужен токарный мини-станок?

    Мини-станки по дереву бывают разных стилей и могут использоваться для различных задач:

    Их можно прикрепить к скамейке или столу, чтобы ими можно было пользоваться сидя; установлены на колесиках, что делает их мобильными; оставить свободно стоящим без точек крепления к поверхности.

    Используются для сглаживания шероховатостей на распиленных пиломатериалах. Скругление углов при ремонте мебели и подкрашивание шкафов, поцарапанных или поцарапанных острыми предметами. Придание формы декоративным предметам, таким как ручки, ложки, миски и другие аксессуары для дома.

    Что такое миди-токарный станок по дереву?

    Токарный станок среднего размера — это станок, который больше, чем токарный мини-станок. Размер и характеристики могут различаться, но, как правило, это уменьшенная версия своего более крупного аналога, напольной модели; часто встречается в школах или домах, где пространство ограничено.

    Для чего используется миди-токарный станок?

    Миска: для использования в качестве салатницы или сервировочной посуды.

    Шпиндель: для поворота круглых предметов, таких как ножки стола или стойки стула.

    Ваза: прекрасный декоративный предмет, который добавит элегантности любой комнате. Только подумайте о дорогих фарфоровых вазах вашей бабушки! Когда вы дарите кому-то цветы, им понравится получать их из такого элегантного сосуда!

    типы машин деревянных турниров

    Существуют 7 типов деревянных турнирных машин:

    • Копировальный токарный станок по дереву

    Что такое токарный станок с ЧПУ?

    Токарный станок с ЧПУ используется для обработки большого количества деревянных заготовок за короткое время, чтобы обеспечить стабильные размеры и качество.

    Токарные станки с ЧПУ по дереву могут использоваться для резьбы, резки, формовки или шлифования заготовок из различных материалов, таких как латунь, алюминий, пластик и т. д. Станок по дереву с ЧПУ идеально подходит для производства большого количества изделий, требующих очень точной резки.

    В чем разница между традиционным токарным станком по дереву и станком с ЧПУ?

    Традиционные токарные станки по дереву используют ручные инструменты, такие как долота и ножи, в то время как токарные станки с ЧПУ используют компьютерное числовое управление (ЧПУ) со шпинделями, которые вращаются на высоких скоростях с помощью мощных двигателей.

    Как выглядит токарный станок с ЧПУ и комплектующие к нему?

    Внешний вид напоминает швейную или вышивальную машину. Вам понадобится достаточно места вокруг рабочей зоны; ожидайте чего-нибудь до шести футов в высоту и шести футов в ширину.

    Эта машина поставляется в упаковке с обычными насадками, в том числе; фрезы, фасонные фрезы и формовщики.

    Что такое настольный токарный станок?

    Он также известен как настольный или настольный токарный станок по дереву. Настольный токарный станок по дереву — это тип токарного инструмента, используемого для придания формы большому количеству различных типов и размеров за один присест, в отличие от других станков, которые обрабатывают только один размер за раз. Настольный токарный станок по дереву поставляется с патроном, станиной сверлильного станка и четырьмя различными режущими инструментами.

    Преимущества использования настольного токарного станка по дереву по сравнению с традиционным
    • На настольном токарном станке по дереву используется рука для удерживания и привода заготовки, в то время как в традиционном токарном станке по дереву для поворота заготовки используются ремни или шестерни. Это дает вам больше контроля с небольшими усилиями рук при формировании деталей для проектов на настольном деревообрабатывающем станке.
    • Форму режущего инструмента можно изменить, просто заменив его за считанные секунды без необходимости прерывания работы на какое-то время.
    • Вам не нужно столько места или места на полу, потому что наверху нет вращающегося механизма, который вращается повсюду.
    • Вы можете легко сэкономить деньги на счетах за электроэнергию, потому что наверху нет вращающегося механизма, который может запутаться и вызвать отказ оборудования.

    Что такое токарно-винторезный станок?

    Токарно-винторезный станок широко используется для изготовления различных изделий различной формы. Он используется для производства различных изделий, таких как миски, шпиндели, вазы и любой другой желаемой формы с относительной легкостью.

    Преимущества использования центрирующего токарного станка
    • Экономия времени, поскольку древесине можно придать форму с равномерной скоростью, пока она вращается на вращающемся рычаге.
    • Центрирующий токарный станок позволяет выполнять более точную обработку, чем многие другие подобные станки, которые вынуждают мастера занимать трудные положения, которые часто приводят к травмам в течение длительного периода использования или расширенных производственных циклов.
    • Благодаря своей универсальности один центральный токарный станок потенциально может заменить несколько инструментов, таких как шлифовальные станки и фуганки, если они изготовлены собственными силами.

    Что такое вертикальный токарный станок по дереву?

    Вертикальный токарный станок по дереву используется для обработки деревянных деталей большого диаметра, но небольшой длины. Как правило, токарный станок используется для изготовления чаш широкого и глубокого диаметра.

    Миски — это один из предметов, изготовленных на токарных станках по дереву, но есть и другие предметы, такие как веретена, вазы и множество других полезных и/или декоративных деревянных предметов.

    Кусок дерева крепится к вращающемуся рычагу, который вращается с высокой скоростью, в то время как различные типы инструментов формируются во время его вращения.

    Преимущества использования вертикального токарного станка по дереву
    • Основное преимущество использования вертикального токарного станка по дереву заключается в том, что он может производить изделия круглой, овальной или квадратной формы путем вращения куска дерева, в то время как различные инструменты используются для придания изделию желаемой длины. .
    • Еще одним преимуществом использования вертикального токарного станка является то, что он требует меньше рабочего пространства и занимает меньше времени по сравнению с горизонтальными токарными станками, поскольку несколько человек могут одновременно обрабатывать разные детали, не мешая друг другу. Что это значит для вас: вы сможете создавать много деталей одновременно, если будете использовать вертикальный токарный станок вместо того, чтобы ограничиваться одним проектом за раз с горизонтальным модельным станком.
    • Последнее преимущество использования этого токарного станка заключается в том, что его не нужно строить на высоте талии. Что это значит для вас: вам не нужно беспокоиться о том, чтобы наклониться и вывернуть спину, чтобы использовать тренажер, как в случае с горизонтальными моделями.

    Что такое автоматический токарный станок по дереву?

    Автоматические токарные станки по дереву работают полностью независимо от вмешательства человека. Операторы используют автоматический токарный станок по дереву для производства, создания прототипов и художественных работ.

    Операторы имеют полный контроль как над скоростью, так и над направлением, что позволяет им делать со своей деталью все, что они хотят, без каких-либо ограничений использования ручных инструментов.

    Преимущества использования автоматического токарного станка по дереву
    • Автоматический токарный станок по дереву может производить изделия с гораздо большей скоростью, чем ручные методы.
    • Они предназначены для того, чтобы сделать процесс придания формы заготовке из твердой древесины более гладким и эффективным.
    • Этот тип станка может формировать материалы, которые в противном случае были бы трудны для неопытного пользователя или требуют чрезмерной ручной работы, такой как фрезерование очень большого участка без опасения сделать ошибки.
    • Они также обеспечивают эффективность в космосе; это означает, что он занимает меньше места на вашей собственности, потому что вам не нужны все эти инструменты в доме, чтобы начать работу над одним проектом! Что еще лучше в автоматических токарных станках по дереву, так это то, что при их использовании не возникает никаких догадок.

    Что такое револьверный токарный станок?

    Токарный станок по дереву с револьверной головкой популярен благодаря своей способности повторять производство дубликатов деталей. Это означает, что он может производить множество деталей одинаковой формы, размера и даже толщины.

    Преимущества использования токарно-револьверного станка
    • Он может воспроизводить тот же продукт в соответствии с ручным вводом.
    • Ускоряет процесс за счет сокращения ручного труда.
    • Может использоваться для создания прямых или изогнутых линий, в зависимости от используемого инструмента и величины прикладываемого давления.
    Недостатки использования башенного токарного станка

    Использование токарного станка по дереву может иметь некоторые недостатки, такие как потребность в электроинструментах во многих случаях. Это увеличивает вероятность получения травмы при вращении руки одной рукой при работе с другим режущим инструментом.

    Возможность накопления пыли также может возникнуть, если материалы трутся друг о друга во время рабочих процессов, что приводит к образованию стружки или стружки. Также требуется техническое обслуживание и ремонт.

    Что такое копировальный станок?

    Это полуавтоматический токарный станок по дереву, который также используется для воспроизведения тех же изделий по шаблону.

    Преимущество использования копировального станка
    • Позволяет воспроизвести большое количество изделий из дерева за короткое время.
    • Станок прост в использовании, так как не требует ручного труда, рабочему достаточно держать его одной рукой и вести заготовку перед режущим инструментом.
    • Не требует много места для хранения или эксплуатации, так как большинство деталей установлены друг над другом, что упрощает обращение.
    • Его главная особенность заключается в том, что при изготовлении погонажных изделий нет ограничений ни по форме, ни по размеру, поскольку они могут быть изготовлены из любой используемой породы дерева, например, полос шпона, из которых получают большие тонкие листы, называемые фанерой; сплошные блоки, из которых получается мебель из цельного дерева.

    Часто задаваемые вопросы

    Как пользоваться токарным станком по дереву?

    Установите токарную древесину на блок так, чтобы она не касалась его краев. Если есть какие-либо неровности, используйте наждачную бумагу, чтобы сгладить их перед нанесением отделки. Настройте свой токарный станок в соответствии с инструкциями и начните токарную обработку!

    Каковы общие компоненты токарного станка по дереву?

    Токарный станок по дереву состоит из станины, передней бабки (детали: замок шпинделя, шпиндель передней бабки) и задней бабки (детали: конус задней бабки, конус Морзе).

    Токарный станок приводится в действие поворотом ходового винта сзади с регулируемой гайкой подачи вверху, так что он может двигаться вперед или назад, чтобы резать деревянные детали с минимальными отходами.

    Что такое основные токарные инструменты по дереву?

    Существует несколько токарных станков по дереву, которые используются в проектах по деревообработке, помимо токарного станка по дереву. К этим инструментам относятся:

    • Косое долото
    • Долото для чернового шпинделя
    • Долото для шпинделя
    • Долото для чаши
    • Скребок
    • Отрезной инструмент
    Что необходимо для обеспечения безопасности при использовании токарного станка по дереву?

    При использовании токарного станка по дереву важно носить защитное снаряжение. Тип инструмента, который вам нужен, зависит от того, что вы хотите сделать из своего куска дерева, так что это действительно зависит от личных предпочтений.

    Однако кое-какие основные предметы необходимы. Наиболее распространенными предметами являются перчатки и защитные очки или очки. Оба должны быть изготовлены из материалов, которые не сломаются, если соприкоснутся с вращающимися частями машины.

    Защитная обувь также может защитить ноги, если что-то упадет с рабочей поверхности во время работы. Кроме того, защитная одежда помогает предотвратить травмы кожи при работе с острыми предметами, такими как пилы, разрезающие металлические детали.

    Можно ли использовать токарный станок по дереву для металлических заготовок?

    Токарные станки по дереву в основном используются для обработки дерева, но их также можно приспособить для работы с небольшим количеством металлических деталей, когда не требуется, чтобы деталь имела определенный диаметр.

    Если вы хотите использовать чугун для токарной обработки чаш, вам понадобится токарный станок по металлу. Токарный станок по металлу дороже и мощнее, чем токарный станок по дереву.

    Вам нужна подходящая оправка, а затем просто замените режущие инструменты на более подходящие. Вы можете использовать какую-нибудь смазку, такую ​​как воск или масло, чтобы металлическая стружка также не засорялась в шестернях.

    Нет никакого установленного способа использования этих машин при работе с металлом, кроме соответствующей замены инструментов!

    Заключение

    Токарные станки по дереву — прекрасное дополнение к любой деревообрабатывающей мастерской. Их можно использовать для всего: от формовки пиломатериалов и вырезания на них замысловатых узоров до изготовления деталей мебели с помощью некоторых дополнительных инструментов, которые крепятся к рабочему столу токарного станка.

    Если вам нужно нечто большее, чем просто обычный металлический инструмент, но у вас недостаточно места для полноразмерной версии, то это может быть именно то, что вы ищете!

    Токарный станок — Энциклопедия Нового Света

    Маленький токарный станок по металлу.

    Токарный станок представляет собой станок, который вращает блок материала для выполнения различных операций, таких как резка, шлифование, накатка, сверление или деформация с помощью инструментов, которые применяются к заготовке для создания объекта, имеющего симметрию относительно оси вращения.

    История токарных станков насчитывает более 3000 лет. Свидетельства существования токарных станков датируются 700 годом 91 155 года до н.  э. 91 156 В египетских гробницах были даже изображения токарных станков, датируемые 300 годом 91 155 года до н. э.

    Содержание

    • 1 Основные категории токарных станков
      • 1.1 Токарные станки для кия
      • 1.2 Токарные станки для обработки стекла
      • 1.3 Токарные станки по металлу
      • 1.4 Токарные станки по металлу
      • 1.5 Токарно-декоративные станки
      • 1.6 Токарно-редукционный станок
      • 1.7 Токарно-карусельные станки
      • 1.8 Токарные станки по дереву
      • 1.9 Токарные станки часовщика
    • 2 Детали токарного станка
      • 2.1 Принадлежности
    • 3 режима использования
    • 4 разновидности
    • 5 См. также
    • 6 Каталожные номера
    • 7 Внешние ссылки
    • 8 кредитов

    Токарные станки используются при токарной обработке дерева, металлообработке, металлообработке и обработке стекла. Токарный станок, используемый для работы с глиной, более известен как гончарный круг. Наиболее подходящие токарные станки для металлообработки также могут использоваться для изготовления большинства тел вращения, плоских поверхностей и резьбы или спирали. Декоративные токарные станки могут производить трехмерные тела невероятной сложности. Материал удерживается на месте одним или двумя центров , по крайней мере один из которых может перемещаться горизонтально для размещения материала различной длины. Примеры предметов, которые можно изготовить на токарном станке, включают подсвечники, кии, ножки столов, миски, бейсбольные биты, коленчатые и распределительные валы.

    Токарный станок 1911 года.

    Шахматные фигуры, обработанные на токарном станке.

    Основные категории токарных станков

    Токарные станки для кия

    Токарные станки для кия функционируют аналогично токарным и прядильным станкам, позволяя выполнять идеально радиально-симметричную резку бильярдных киев. Их также можно использовать для обновления киев, которые носили годами.

    Токарные станки для обработки стекла

    Токарные станки для обработки стекла похожи по конструкции на другие токарные станки, но заметно отличаются способом модификации заготовки. Токарные станки для обработки стекла медленно вращают полый стеклянный сосуд над пламенем с фиксированной или переменной температурой. Источник пламени может быть либо ручным, либо установленным на банджо / поперечном суппорте, который можно перемещать вдоль станины токарного станка. Пламя служит для размягчения обрабатываемого стекла, так что стекло в определенном месте заготовки становится ковким и подлежит формовке либо надуванием («выдуванием стекла»), либо деформацией термостойким инструментом. Такие токарные станки обычно имеют две передние бабки с патронами, удерживающими заготовку, расположенные так, что они оба вращаются вместе в унисон. Воздух может подаваться через шпиндель патрона передней бабки для выдувания стекла. Инструменты для деформации стекла и трубки для выдувания (надувания) стекла обычно переносные.

    При алмазной токарной обработке управляемый компьютером токарный станок с инструментом с алмазным наконечником используется для изготовления прецизионных оптических поверхностей из стекла или других оптических материалов. В отличие от обычного оптического шлифования, сложные асферические поверхности легко обрабатываются. Вместо направляющих типа «ласточкин хвост», используемых на салазках токарного станка по металлу, направляющие обычно плавают на воздушных подшипниках, а положение инструмента измеряется с помощью оптической интерферометрии для достижения необходимого стандарта точности для оптических работ. Готовая заготовка обычно требует небольшой последующей полировки обычными методами для получения готовой поверхности, достаточно гладкой для использования в линзе, но время грубой шлифовки значительно сокращается для сложных линз.

    Токарные станки для прядения металла

    При прядении металла диск из листового металла удерживается перпендикулярно главной оси токарного станка, а инструменты с полированными наконечниками (ложки) удерживаются вручную, но при этом вручную прижимаются к неподвижным стойкам, чтобы развивают большой крутящий момент/давление, которые деформируют вращающийся лист металла.

    Токарные станки по металлу почти так же просты, как токарные станки по дереву (и на данный момент токарные станки, используемые для токарной обработки металла, почти всегда — это токарные станки по дереву ). Как правило, для токарных станков по металлу требуется поставляемая пользователем вращательно-симметричная оправка, обычно из дерева, которая служит шаблоном, по которому формуется заготовка (несимметричные формы 9).1207 можно сделать , но это очень продвинутая техника). Например, если вы хотите сделать чашу из листового металла, вам понадобится цельный кусок дерева в форме чаши; если вы хотите сделать вазу, вам нужен цельный шаблон вазы и т.д.

    Учитывая появление высокой скорости, высокого давления, промышленного формования штампов, прядение металла сейчас менее распространено, чем когда-то, но все же является ценным методом для производства одноразовых прототипов или небольших партий, где штамповка была бы неэкономична.

    Токарные станки по металлу

    Токарный станок по металлу


    На токарном станке по металлу металл удаляется с заготовки с помощью закаленного режущего инструмента, который обычно крепится к прочному подвижному креплению, называемому обрабатываемой детали с помощью маховиков и/или двигателей с компьютерным управлением.

    Инструментальная стойка приводится в действие ходовыми винтами, которые могут точно позиционировать инструмент в различных плоскостях. Инструментальная стойка может приводиться в движение вручную или автоматически для выполнения черновой и чистовой обработки, необходимой для повернуть заготовку до нужной формы и размеров или для нарезания резьбы, червячных передач и т. д. СОЖ также может подаваться насосом к месту резки для обеспечения охлаждения, смазки и очистки заготовки от стружки. Некоторые токарные станки могут работать под управлением компьютера для массового производства деталей (см. «Компьютерное числовое управление»).

    Токарные станки для металлообработки обычно снабжены зубчатой ​​передачей с переменным передаточным числом для привода главного ходового винта. Это позволяет нарезать резьбу с разным шагом. Некоторые старые зубчатые передачи заменяются вручную с помощью взаимозаменяемых шестерен с различным количеством зубьев, в то время как более современные или сложные токарные станки имеют 9 зубьев. Коробка быстрой замены 1151 для обеспечения часто используемых передаточных чисел с помощью рычага.

    Резьба, которую можно нарезать, в некотором роде определяется шагом ходового винта: токарный станок с метрическим ходовым винтом легко нарежет метрическую резьбу (включая ВА), а станок с дюймовым ходовым винтом легко нарежет дюймовую резьбу потоки, такие как BSW или UTS (UNF, UNC).

    Заготовка может поддерживаться между парой точек, называемых центрами, или может быть прикреплена болтами к планшайбе или удерживаться в патроне. Патрон имеет подвижные кулачки, которые надежно захватывают заготовку.

    Декоративные токарные станки

    Декоративные токарные станки были разработаны примерно в то же время, что и промышленные токарно-винторезные станки в девятнадцатом веке. Использовался не для изготовления бытовых предметов, а для декоративных работ — токарно-декоративное . С помощью таких приспособлений, как горизонтальные и вертикальные режущие рамы, эксцентриковый патрон и эллиптический патрон, можно производить твердые тела необычайной сложности с помощью различных генерационных процедур. Токарный станок специального назначения, розетка также используется для декоративной токарной обработки, в частности, для токарной обработки двигателей, как правило, из драгоценных металлов, например, для украшения корпусов карманных часов. Наряду с широким ассортиментом принадлежностей эти токарные станки обычно имеют сложные разделительные устройства, обеспечивающие точное вращение оправки. Резка обычно осуществляется вращающимися резцами, а не непосредственно вращением самой работы. Из-за сложности полировки такой работы обрабатываемые материалы, такие как дерево или слоновая кость, обычно довольно мягкие, и резак должен быть исключительно острым. Самыми лучшими декоративными токарными станками обычно считаются станки, изготовленные Holtzapffel на рубеже девятнадцатого века.

    Токарно-редукционный станок

    Многие типы токарных станков могут быть оснащены дополнительными компонентами, позволяющими воспроизвести предмет: исходный элемент устанавливается на один шпиндель, заготовка устанавливается на другой, и поскольку оба вращаются синхронно, один конец руки «читает» оригинал, а другой конец руки «вырезает» дубликат.

    Токарно-редукционный станок представляет собой специализированный токарный станок, который разработан с этой функцией и включает в себя механизм, аналогичный пантографу, так что, когда «считывающий» конец рычага считывает деталь размером один дюйм (например) , режущий конец рычага создает аналогичную деталь размером, например, в одну четверть дюйма (уменьшение 4: 1, хотя при соответствующем оборудовании и соответствующих настройках возможен любой коэффициент уменьшения).

    Редукционные станки используются при изготовлении монет, где гипсовый оригинал (или эпоксидный мастер, изготовленный из гипсового оригинала, или мастер с медной оболочкой, изготовленный из гипсового оригинала и т. д.) дублируется и уменьшается на редукционном токарном станке, создавая мастер умирает.

    Токарно-карусельные станки

    Токарный станок, на котором бревна хвойных пород обтачивают очень острым лезвием и отделяют за один непрерывный или полунепрерывный вал. Изобретен Иммануэлем Нобелем (отцом более известного Альфреда Нобеля). Первые такие токарные станки были созданы в США в середине девятнадцатого века.

    Токарные станки по дереву

    Современный токарный станок по дереву.

    Токарные станки по дереву — самая старая разновидность. Все остальные разновидности произошли от этих простых токарных станков. Регулируемая горизонтальная металлическая направляющая — опора для инструмента — между материалом и оператором позволяет размещать формовочные инструменты, которые обычно держат в руках. При работе с деревом обычной практикой является прижатие наждачной бумаги к все еще вращающемуся объекту после придания формы, чтобы сгладить поверхность металлическими инструментами для придания формы.

    Существуют также токарные станки по дереву для изготовления чаш и тарелок, которые не имеют горизонтальной металлической направляющей, так как чашу или тарелку нужно держать только за одну сторону металлической лицевой панели. Без этой направляющей очень мало ограничений на ширину поворачиваемой детали. Более подробную информацию можно найти на странице токарной обработки дерева.

    Токарные станки часовщика

    Токарный станок часовщика.

    Токарные станки часовщиков представляют собой тонкие, но точные токарные станки для металлообработки, обычно без приспособлений для нарезания резьбы, и до сих пор используются часовщиками для таких работ, как точение балансирных валов. Ручной инструмент, называемый гравером, часто используется вместо инструмента, установленного на слайде. Первоначальные повороты часовщика представляли собой простой токарный станок с мертвой точкой, подвижной опорой и двумя свободными передними бабками. Заготовка вращалась с помощью лука, обычно из конского волоса, обернутого вокруг нее.

    Части токарного станка

    Токарный станок может иметь или не иметь подставку (или ножки), которая устанавливается на пол и поднимает станину до рабочей высоты. Некоторые токарные станки маленькие и устанавливаются прямо на верстак или стол и не имеют подставки.

    Все токарные станки имеют «станину», которая (почти всегда) представляет собой горизонтальную балку (хотя некоторые станки с ЧПУ имеют вертикальную балку в качестве станины, чтобы стружка или стружка не падала с станины).

    На одном конце станины (почти всегда слева, так как оператор стоит лицом к токарному станку) находится «передняя бабка». Передняя бабка содержит высокоточные вращающиеся подшипники.

    В подшипниках вращается горизонтальная ось с осью, параллельной станине, которая называется «шпиндель». Шпиндели часто бывают полыми и имеют внешнюю резьбу и / или внутренний конус Морзе на «внутренней стороне» (т. Е. Повернутыми вправо / к станине), с помощью которых на шпиндель могут быть установлены аксессуары, удерживающие заготовку. Шпиндели также могут иметь внешнюю резьбу и/или внутреннюю конусность на их «внешнем» (т.е. обращенном от станины) конце и/или могут иметь маховик или другой вспомогательный механизм на внешнем конце. Шпиндели питаются и сообщают движение заготовке.

    Шпиндель приводится в движение либо ножным приводом от педали и маховика, либо ременной передачей от источника питания. В некоторых современных токарных станках этот источник питания представляет собой встроенный электродвигатель, часто либо в передней бабке, слева от передней бабки, либо под передней бабкой, скрытый в стойке. Известно, что некоторые амиши покупают современные токарные станки, убирают электродвигатель, а затем переделывают их для работы через кожаные ремни от вала воздушной линии.

    На другом конце станины (почти всегда справа, так как оператор стоит лицом к токарному станку) может быть задняя бабка. Не все токарные станки имеют заднюю бабку. Задняя бабка обеспечивает дополнительную поддержку заготовки. Задние бабки не питаются.

    Токарные станки для металлообработки имеют «поперечный салазок», представляющий собой плоскую деталь, которая устанавливается крестообразно на станине и может поворачиваться под прямым углом к ​​станине. На поперечном суппорте находится стойка, на которой закреплен режущий инструмент, удаляющий материал с заготовки. Может быть или не быть ходового винта, который перемещает поперечный салазок вдоль станины.

    Токарные станки по дереву и металлу не имеют поперечных салазок, но имеют «банджо», которые представляют собой плоские детали, расположенные крестообразно на станине. Положение банджо можно отрегулировать вручную; передача не задействована. От банджо вертикально поднимается стойка для инструментов, наверху которой находится горизонтальная «подставка для инструментов». При токарной обработке дерева ручные инструменты крепятся к подручнику и вставляются в заготовку. При вращении металла дополнительный штифт поднимается вертикально от упора для инструментов и служит точкой опоры, на которую инструменты могут вставляться в заготовку.

    Принадлежности

    Если на заготовке нет обработанного конуса, который идеально соответствует внутреннему конусу в шпинделе, или имеет резьбу, которая идеально соответствует внешней резьбе на шпинделе (две вещи, которые почти никогда не случаются), необходимо использовать аксессуар. для установки заготовки на шпиндель.

    Заготовка может быть прикреплена болтами или винтами к планшайбе, большому плоскому диску, который крепится к шпинделю. В качестве альтернативы можно использовать собачки лицевой панели для крепления изделия к лицевой панели.

    Заготовка может быть зажата в трех- или четырехкулачковом патроне, который крепится непосредственно к шпинделю.

    В точных работах (и в некоторых классах повторяющихся работ) цилиндрические заготовки всегда удерживаются в цанге, вставленной в шпиндель и закрепленной либо тяговым стержнем, либо заглушкой цангового зажима на шпинделе. Подходящие цанги также можно использовать для установки квадратных заготовок.

    Мягкая заготовка (деревянная) может быть зажата между центрами с помощью цилиндрического привода на передней бабке, который вгрызается в древесину и передает ей крутящий момент.

    Живой центр (вверху) и мертвый центр (внизу) .

    Мягкая мертвая точка используется в шпинделе передней бабки, так как деталь вращается вместе с центром. Поскольку центр мягкий, его можно выровнять перед использованием. Приведенный угол составляет 60 градусов. Традиционно жесткая мертвая точка используется вместе с подходящей смазкой в ​​задней бабке для поддержки заготовки. В современной практике мертвая точка часто заменяется подвижным центром или (вращающимся центром), так как она свободно вращается с заготовкой, как правило, на шарикоподшипниках, что снижает тепловыделение от трения, что особенно важно при высоких оборотах. Держатель токарного станка также может использоваться при точении между двумя центрами.

    В токарной обработке древесины одним из подтипов подвижного центра является чашеобразный центр, который представляет собой металлический конус, окруженный кольцевым металлическим кольцом, что снижает вероятность раскола заготовки.

    Круглая металлическая пластина с равномерно расположенными отверстиями по периферии, прикрепленная к шпинделю, называется «указательной пластиной». С его помощью можно повернуть шпиндель на точное число градусов, а затем зафиксировать его на месте, облегчая повторные вспомогательные операции, выполняемые с заготовкой.

    Режимы использования

    Когда заготовка закреплена между передней и задней бабками, говорят, что она находится «между центрами». Когда заготовка поддерживается с обоих концов, она более устойчива, и к заготовке можно приложить большее усилие с помощью инструментов под прямым углом к ​​оси вращения, не опасаясь, что заготовка может оторваться.

    Когда заготовка крепится только к шпинделю на конце передней бабки, говорят, что это «торцевая работа». Когда заготовка поддерживается таким образом, к заготовке может быть приложено меньшее усилие с помощью инструментов под прямым углом к ​​оси вращения, чтобы заготовка не разорвалась. Таким образом, большая часть работы должна выполняться по оси, по направлению к передней бабке или под прямым углом, но осторожно.

    Когда заготовка устанавливается с определенной осью вращения, обрабатывается, а затем переустанавливается с новой осью вращения, это называется «эксцентричное точение» или «многоосевое точение». В результате различные поперечные сечения заготовки осесимметричны, но заготовка в целом не осесимметрична. Эта техника используется для распределительных валов, различных типов ножек стульев и т. д.

    Разновидности

    Самые маленькие токарные станки — это «токарные станки для ювелиров» или «токарные станки для часовщиков», которые достаточно малы, чтобы их можно было держать в одной руке. Хотя заготовки, обрабатываемые на токарных станках для ювелирных изделий, являются металлическими, токарные станки для ювелирных изделий отличаются от всех других токарных станков по металлу тем, что режущие инструменты (называемые «граверами») удерживаются вручную и поддерживаются Т-образной опорой, а не закреплены на поперечный суппорт. Работа обычно удерживается в цанге, и обычно используются два отверстия шпинделя для таких цанг, а именно 6 мм и 8 мм. Распространены две модели грядок: грядка WW (Webster Whitcomb), которая встречается только на 8 мм. Токарные станки часовщиков, представляющие собой усеченную треугольную призму и континентальную опору D-типа, используемые на токарных станках 6 мм и 8 мм такими фирмами, как Lorch и Star. Были использованы и другие конструкции, например. Boley использовала треугольную призму в качестве основания на некоторых токарных станках с диаметром 6,5 мм, а IME использовала станину с V-образным краем на своих 8-миллиметровых станках.

    Токарные станки, устанавливаемые на скамейку или стол, называются «настольными токарными станками».

    Токарные станки, которые не имеют дополнительных встроенных функций для повышения производительности, а в основном предназначены для производства или модификации отдельных деталей, называются «токарными станками с двигателями».

    Токарные станки с очень большим отверстием шпинделя и патроном на обоих концах шпинделя называются «токарными станками для нефтяных месторождений».

    Полностью автоматические механические токарные станки, использующие кулачки и зубчатые передачи для контролируемого движения, называются винтовыми автоматическими станками.

    Токарные станки, управляемые компьютером, являются токарными станками с ЧПУ.

    Токарные станки со шпинделем, установленным в вертикальной конфигурации, а не в горизонтальной конфигурации, называются токарно-карусельными станками или вертикально-сверлильными станками. Они используются там, где необходимо обтачивать очень большие диаметры, а заготовка (сравнительно) не очень длинная.

    Токарный станок с цилиндрической задней бабкой, которая может вращаться вокруг вертикальной оси, чтобы иметь разные грани по отношению к передней бабке (и заготовке), является револьверным токарным станком.

    Токарный станок, оснащенный делительными пластинами, профильными фрезами, спиральными или винтовыми направляющими и т. д. для выполнения декоративной токарной обработки, является декоративным токарным станком.

    Возможны различные комбинации: напр. можно было бы иметь «вертикальный токарный станок с ЧПУ» и т. д.

    Токарные станки могут быть объединены с другими механизмами в более сложные станки, например, с подвесным сверлильным станком или вертикально-фрезерным агрегатом. Их обычно называют комбинированными токарными станками.

    См. также

    • Алмазная токарная обработка
    • Металлопрядение
    • Металлообработка
    • Фрезерный станок
    • Токарная обработка дерева
    • Деревообработка

    Ссылки

    Ссылки ISBN поддерживают NWE за счет реферальных сборов

    • Holzapffel, Charles. 1897. Токарная обработка и механические манипуляции Том V.
    • Марлоу, Фрэнк. 2004. Основы механического цеха: вопросы и ответы . Хантингтон-Бич, Калифорния: Metal Arts Press. ISBN 0975996304
    • Раффан, Ричард. 2001. Токарная обработка дерева с Ричардом Раффаном . Ньютаун, Коннектикут: Тонтон. ISBN 1561584177
    • Спэри, Лоуренс. 1947. Токарный станок для любителей . Пул, Дорсет, Великобритания: Книги моделей особого интереса. ISBN 0852422881

    Внешние ссылки

    Все ссылки получены 21 июня 2018 г.

    • Lathes. co.uk — Все, что вы хотели знать о токарных станках
    • Средневековые и ренессансные токарные станки
    • Ранняя деревообработка
    • Токарные станки с пружинными опорами
    • Искусство и тайна Поворота
    • Как управлять токарным станком , 15-е изд. — 1914 г., South Bend Lathe
    • Руководство для начинающих по мини-токарному станку
    • Различные инструкции от South Bend Lathe
    • Информационный ресурс по обучению и обучению станкостроению
    Металлообработка:

      Фрезерование и механическая обработка:

    Электроэрозионная обработка | Электрохимическая обработка | Концевая фреза | Гравировка | Зубофрезерный станок | токарный станок | Станок | Обработка | Фреза | Фрезерный станок | Строгальный станок | Пантограф | Шейпер


    Темы по металлообработке: Кастинг | ЧПУ | Режущие инструменты | Сверление и нарезание резьбы | Изготовление | Отделка | Шлифовка | Ювелирные изделия | Токарный станок (инструмент) | Обработка | Станкостроение | Измерение | Металлообработка | Ручной инструмент | Металлургия | Фрезерование | Профессии | Пресс-инструмент | Кузнечное дело | Терминология | Сварка

    Кредиты

    Энциклопедия Нового Света писатели и редакторы переписали и дополнили Википедия статья в соответствии со стандартами New World Encyclopedia .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
