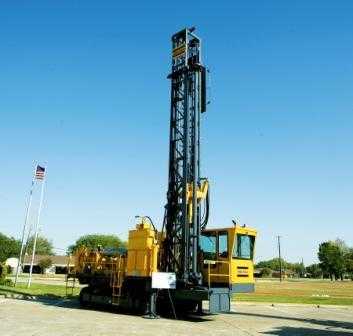

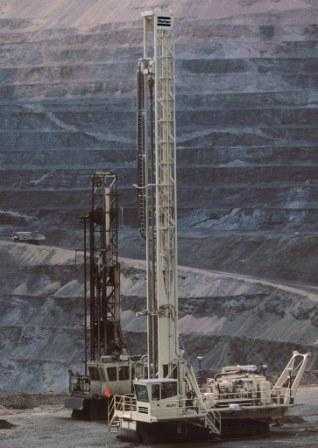

Буровой станок Atlas Copco DM-25

Главная » Каталог » Оборудование для открытых горных работ » Установки вращательного бурения » Буровой станок Atlas Copco DM-25

Буровая установка Atlas Copco DM-25 принадлежит к среднему классу буровых установок. Основное назначение данного станка это бурение взрывных скважин. DM-25 способен за один проход пробурить до 15 метров. Бурение  может осуществляться как вращательное, так и с применением погружного пневмоударника. На выбор заказчика станок комплектуется палубным двигателем CUMMINS или Caterpillar. Поднятие и фиксация буровой колонны осуществляется с кабины оператора. При приобретении Atlas Copco DM-25 можно заказать дополнительное оборудование и ЗИП  Atlas Copco.

Преимущества.

Возможность транспортировки без использования специализированной погрузо-доставочной техники.

Бурение скважин в один проход.

Высокая надёжность винтового компрессора.

Технические характеристики.









Параметры

DM-25

Двигатель

Caterpillar C15 425-525 л.с. /Cummins QSX 425-525 л.с.

Способ сверления

Роторный и DTH — однопроходный

Гидравлическое усилие на забой

111 kN

Гидравлическое усилие на подъем

111 kN

Вес на коронке

11300 kg

Максимальная глубина скважины

12.2-15.2 m

Примерная масса

28 t

Диаметр скважины

102 – 178 mm

Вернуться в категорию

mining.tcgc.ru

обор-е атлас копко

Продукция ATLAS
COPCO

Robbins
73RM

Robbins 73RM является
лидером продаж по всему миру и надежным
инструментом практически для любых
работ по бурению восстающих. 73RM – буровая
установка среднего диаметра в диапазоне
от 1,8 до 3,1 м.

Диаметр
восстающего

Номинальное
значение: 2,4 м

Диапазон:

от 1,8 до
3,1 м

Длина
восстающего

Номинальное
значение: 550 м

Максимально:

700 м

Напорное
усилие

4 159
кН

Крутящий
момент

225
кНм

Мощность
привода

225
кВт (300 л.с.)

Масса
10
000 кг

Габариты
(Ш x Д x
В)
1,6 x 1,9 x 3,8 м (при убранном буре) (5,3
m при выдвинутом буре)

Диаметр
буровой трубы

10’
или 11-1/4’ (60’ s/s)

Пилотное
долото

11’
или 12-1/4’

Simba
M6 C

Компьютеризированная
гидравлическая промышленная буровая
установка с выносным перфоратором для
высокопроизводительного и точного
бурения.

Диапазон диаметров
скважин – от 51 до 89 мм, глубина бурения
– до 51 м.

Основные
технические характеристики Simba M6 C

Бурильный
перфоратор 1
x COP 1838

Устройство
подачи 1 x BMH
214,215,216

Роторный
силовой цилиндр
1 x BHR 60-2

Прямоугольная
рама с маятниковым кронштейном
+/-1.5 мм

Хвостовик
сзади устройства подачи–
1 x BSJ8-200

Хвостовик
спереди устройства подачи–
1 x BSJ8-150

Силовой
модуль–
2 x 55 кВт

Система
бурения—
RCS

Длина
перевозки–
10500 мм

Ширина–

2210 мм

Высота
перевозки–
3200 мм

Высота–
2945 мм
Радиус
поворота–
6750/3800 мм

Вес
брутто (основная установка+RHS)–
20900 кг.

Simba
Junior

Буровая установка
Simba Junior для бурения из одной точки
нескольких расходящихся скважин
обеспечивает высокопроизводительное
бурение глубоких скважин при небольших
вложениях.

Основные
технические характеристики Simba Junior

Бурильный перфоратор
–2 x BBC 120 FS, BBC 120 FZ
Устройство подачи– 2
x BMS 46 или BMS 66
Бурильная рама –2 x
BUA 30-01
Смазочный прибор –1 x BLG
60
Направляющее устройство для бурения
–2 x BSP 10
Пневматические домкраты
–4 на каждой бурильной раме
Управляющий
стол–BUA 30-02
Каждая бурильная рама–450
кг
Управляющий стол–300 кг
Бурильный
перфоратор BBC 120 –69 кг
Устройство
подачи BM 46/66–128/145 кг

Simba
Junior special – это модификация с одним
бурильным блоком и более маленьким
управляющим столом, BUA 30-03

Simba
L3 C

Компьютеризированная
гидравлическая промышленная буровая
установка с выносным перфоратором для
высокопроизводительного и точного
бурения. Диапазон диаметров скважин –
от 89 до 115 мм, глубина бурения – до 51 м.



Основные
технические характеристики Simba L3 C

Бурильный перфоратор
— 1 x COP 4050
Устройство подачи — 1 x BMH 244,
245, 246
Роторный силовой цилиндр –1 x BHR
60-2
Подвижный стол–1 x BHT 150
Хвостовик
сзади устройства подачи –1 x BSJ8-200
Хвостовик
спереди устройства подачи –1 x
BSJ8-150
Силовой модуль–2 x 75 кВт
Система
бурения–RCS
Длина перевозки –10500
мм
Ширина–2350 мм
Высота перевозки/подъема
верхней части–2875/2965 мм
Радиус
поворота–6300/3800 мм
Вес брутто (основная
установка+RHS)–18700 кг

Буровая установка
для взрывных скважин Atlas Copco DM30

DM30
компании Atlas Copco представляет собой
смонтированную на гусеничной ходовой
базе буровую установку для вращательного
бурения составным ставом с гидравлическим
приводом, расположенным вверху станка.
Она специально разработана для бурения
взрывных скважин глубиной до 27,4 м,
используя сменные буровые шанги длиной
9,1 м. За отдельную плату поставляется
4-позиционное устройство для смены
буровых штанг, позволяющее осуществлять
бурение на глубину до 45,7 м. Номинальный
диаметр – от 127 до 171 мм. DM30
создает усилие нагрузки на долото до
13608 кг. Также возможно бурение под углом.
В стандартной комплектации DM30
в качестве привода компрессора и
гидравлической системы используется
дизельный двигатель.

Для
повышения эффективности вращательного
и погружного бурения в DM30
установлен асимметричный винтовой
компрессор Ingersoll-Rand.

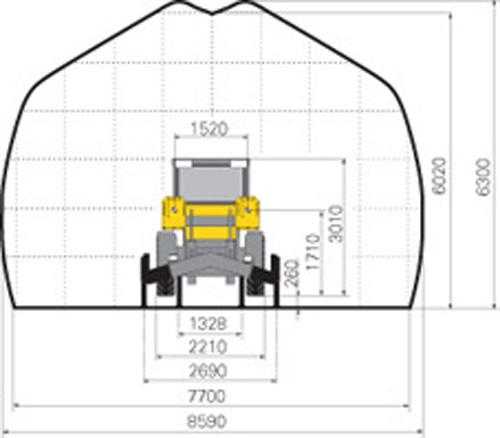

Rocket Boomer M2

Двустреловая
самоходная буровая установка

M2 C

Мощная
высокопроизводительная двустреловая
бурильная установка среднего размера
для прокладки туннелей и горных работ
для поперечного сечения до 45 кв. м. Ее
высокая доступность и производительность
достигается за счет компьютерного
распределения мощности и высокоскоростной
локальной сети. Мощное шасси предназначено
для продолжительной и стабильной работы
в тяжелых условиях.

M2
D

Высокопроизводительная
двустреловая бурильная установка
среднего размера для прокладки туннелей
и горных работ для поперечного сечения
до 45 кв. м. Мощное шасси предназначено
для продолжительной и стабильной работы
в тяжелых условиях.

Основные
технические характеристики RB M2
 C

Стрела

2 x
BUT 32

Бурильный
перфоратор

2
x COP 1838ME/COP 1838HF

Система
бурения

RCS

Масса

19600
кг

Длина
(с BMH 6816)

13610
мм

Ширина

2210
мм

Радиус
поворота

6250/3800
мм

Основные
технические характеристики RB M2 D

Стрела

2 x
BUT 32E

Бурильный
перфоратор

2
x COP 1838ME

Система
бурения

DCS
1800

Масса

19600
кг

Длина
(с устройствами подачи 4,3 м)

13530
мм

Ширина

2210
мм

Радиус
поворота

6250/3800
мм

Boomer
M2 D также поставляется с
COP
1238.

Буровая
установка для взрывных скважин Atlas Copco
DM30



Двигатель

425
– 525 л.с. (317 – 391 кВт)

Усилие
подачи

30 000
фунтов (28123 кг)

Крутящий
момент

25
куб. м/мин при 24 бар

Производительность
компрессора

25
куб. м/мин при 7,6 бар

Диаметр
скважины

127
– 171 мм

Глубина
бурения

27,4
– 45,7 м

DML
/ DMLSP

DML
компании Atlas Copco представляет собой
смонтированную на гусеничной ходовой
базе буровую установку для вращательного
бурения составным ставом с гидравлическим
приводом, расположенным вверху станка.
Она специально разработана для бурения
взрывных скважин глубиной до 54,9 м с
использованием сменных буровых штанг
длиной 9,1 м. Предусмотрена стальная
сменная штанга длиной 10,7 м для бурения
цельным ставом на глубину до 10,7 м.
Благодаря своей универсальности
установка DML может использоваться как
установка высокого давления для бурения
пневмоударником (DHD). В стандартном
варианте DML приводом воздушного
компрессора и гидравлической системы
является дизельный двигатель. Бурение
выполняется с помощью электрических и
гидравлических джойстиков, эргономично
расположенных таким образом, что оператор
во время бурения расположен лицом к
центратору.

DMLSP
– установка для бурения цельным ставом,
способная без наращивания штанги бурить
на глубину до 18,3 м. С поставляемым за
дополнительную плату воздушным
компрессором высокого давления она
также может применяться для погружного
бурения с высоким давлением.  За
дополнительную плату установка может
быть адаптирована для бурения под углом.
В стандартной комплектации DM-LSP в качестве
привода компрессора и гидравлической
системы используется дизельный двигатель.



DML

DMLSP

Двигатель

525
– 765 л.с. (391 – 570 кВт)

525
– 765 л.с. (391 – 570 кВт)

Усилие
подачи

24 133
кПа

31 028
кПа

Крутящий
момент

8407
Н-м
9 763 Н-м

8407
Н-м
9763 Н-м

Производительность

компрессора

1200
– 1900 куб. футов в минуту при давлении
110 фунт/кв. дюйм
34 – 54 куб. м/мин при
7,6 бар
1250 – 1450 куб. футов в минуту при
350 фунтов на кв. дюйм
35,4 – 41 куб. м/мин
при 24 бар

1200
– 1900 куб. футов в минуту при давлении
110 фунт/кв. дюйм
34 – 54 куб. м/мин при
7,6 бар
1250 – 1450 куб. фут/мин при 350
фунт/кв. дюйм
35,4 – 41 куб. м/мин при 24
бар

Диаметр
буровой штанги

9,1
и 10,7 м
от 114 до 194 мм

9,1
и 10,7 м
от 114 до 194 мм

Глубина
бурения

от
9,1 до 54,9 м

от
9,1 до 54,9 м

DM45
компании Atlas Copco – буровая установка на
гусеничном ходу для вращательного
бурения составным ставом с гидравлическим
поверхностным приводом, расположенным
вверху станка, специально разработанная
для промышленного бурения взрывных
скважин. В стандартной комплектации
DM45 в качестве привода компрессора и
гидравлической системы используется
дизельный двигатель. Бурение выполняется
с помощью электрических и гидравлических
джойстиков, эргономично расположенных
таким образом, что оператор во время
бурения расположен лицом к центратору.

В зависимости от
потребностей покупателя DM45 может
поставляться в конфигурациях как с
высоким, так и с низким рабочим давлением.

DM45



Низкое
давление

Высокое
давление

Двигатель

425
– 525 л.с.
316 – 392 кВт

425
– 525 л.с.
316 – 392 кВт

Усилие
подачи

45 000
фунтов / 20400 кг

от
0 до 20400 кг

Крутящий
момент

10,2
м

10,2
м

Пневматическая
система

900
– 1200 куб. футов в минуту при 110 фунт-с/кв.
дюйм
25,5 – 34 куб. м/мин при 7,6 бар

900
– 1070 куб. футов в минуту при 350 фунт-с/кв.
дюйм
25,5 – 34 куб. м/мин при 7,6 бар

Диаметр
бурильной трубы

9,1
м
от 114 до 178 мм

9,1
м
от 114 до 178 мм

Глубина
бурения

от
90 до 175 футов
от 27 до 53 м

от
90 до 175 футов
от 27 до 53 м

PV271

Благодаря
постоянному вниманию к потребностям
горнодобывающей отрасли компания Atlas
Copco сегодня известна как поставщик самых
эффективных и современных буровых
установок. Один из наиболее ярких
примеров – серия буровых установок Pit
Viper
,
в которой представлен станок PV271
для бурения цельным ставом
,
и PV275 для бурения составным ставом. В
серии PV270 реализованы проверенные
системы и технологии, которые не вызовут
вопросов о надежности или трудоемкости
интеграции с существующим оборудованием.
Где бы она ни применялась – в добыче руд,
угля или промышленных минералов – PV271
оправдает ваши ожидания, как надёжная
и мощная буровая установка. Обеспечивая
нагрузку на коронке до 75000 фунтов (33900
кг), эта однозаходная буровая установка
на гусеничной ходовой базе с верхним
приводом привнесет непревзойденную
эффективность в процесс бурения взрывных
скважин.

Двигатель

Cummins QSK19 / Caterpillar 3412E

755
– 760 л.с. (555 – 559 кВт)
1 800 / 2 100
об/мин для 1450

Усилие
подачи

311,4
кН

Крутящий
момент
Скорость вращения

9000
фунт-фут (общий) при макс. рабочем
объеме (110 об/мин)
150 об/мин при мин.
рабочем объеме (крутящий момент 6500
фунт-фут)

Производительность
компрессора

от
53,8 до 73,6 м3/мин
при 7,6 бар
41,1 куб. м/мин при 24,1 бар

Диаметр
буровой штанги
Длина буровой штанги

159,
178, 193 мм
7,6 м

Глубина
при бурении на одну штангу
Максимальная
глубина

7,6
м
32 м

Robbins
53RH



Robbins
53RH

Robbins
53RH – низкопрофильная буровая
установка среднего диаметра,
используемая для бурения
рудоспусков и вентиляционных
стволов. 53RH является уникальной
многофункциональной системой,
предназначенной как для
стандартного бурения восстающих,
так и для «слепого» бурения
вверх и вниз без внесения
каких-либо изменений в систему
привода.

Диаметр
восстающего/

диаметр
’слепого’ бурения
вверх

Номинальное
значение: 1,5 м / 1,0 м

Максимально:

До
2,4 м / 2,1 м

Длина
восстающего/длина ’слепого’
бурения вверх

Номинальное
значение: 490 м / 100 м

Максимально:

650
м / 200 м

Напорное
усилие

3
350 кН

Крутящий
момент

156
кНм

Мощность
привода

225
кВт (300 л.с.)

Масса
14
000 кг

Габариты
(Ш x Д x В)
1,9
x 2,0 x 2,7 м (при убранном буре)
(2,9 m при выдвинутом буре)

Диаметр
буровой трубы

10’
или 11-1/4’ (30’или 60’ s/s)

Пилотное
долото

11’
или 12-1/4’



Simba
157



Simba
157

Компактная
гидравлическая буровая установка
для проходки глубоких скважин,
в конфигурации со смонтированной
стрелой и перфоратором. Диапазон
диаметров скважины – от 48 до 64
мм, опциональная глубина бурения
– до 32 м. Бурение из одной точки
нескольких скважин (360 градусов)
и параллельных скважин на
расстоянии до 3,7 м.

Основные
технические характеристики
Simba h257

Бурильный
перфоратор
Устройство подачи

Стрела BUT 4

Прибор
для считывания угловых
значений
Хвостовик сзади
устройства подачи

Силовой
модуль
Система бурения
Длина
перевозки
Ширина
Высота
перевозки
Радиус поворота
Вес
брутто (основная установка
+RHS)

1 x COP
1238/1838
1 x BMH 2300/2800
удлинитель
1 x 900 мм

1 x ARI 157C



удлинитель
1 x 1380 мм



1 x 1×50/1×60
кВт

DCS

9460 мм

1220 мм

1990 мм

4400/2485 мм

8800
кг



Rocket
Boomer L2



Rocket
Boomer L2

Двустреловая
самоходная буровая установка

L2
C

Мощная
высокопроизводительная
двустреловая бурильная установка
среднего и большого размера для
прокладки туннелей и горных
работ для поперечного сечения
до 90 кв. м. Ее высокая доступность
и производительность достигается
за счет компьютерного распределения
мощности и высокоскоростной
локальной сети. Мощное шасси
предназначено для продолжительной
и стабильной работы в тяжелых
условиях.

L2
D

Высокопроизводительная
двустреловая бурильная установка
среднего и большого размера для
прокладки туннелей и горных
работ для поперечного сечения
до 90 кв. м. Мощное шасси предназначено
для продолжительной и стабильной
работы в тяжелых условиях.

Основные
технические характеристики RB
L2
 C

Стрела

2 x
BUT 35G

Бурильный
перфоратор

2
x COP 1838ME/COP 1838HF

Система
бурения

RCS

Масса

23600
кг

Длина
(с BMH 6816)

14170
мм

Ширина

2500
мм

Радиус
поворота

7360/4000
мм



Основные
технические характеристики RB
L2 D

Стрела

2 x
BUT 35G

Бурильный
перфоратор

2
x COP 1838ME

Система
бурения

DCS
1800

Масса

23600
кг

Длина
(с устройствами подачи 4,3 м)

13800
мм

Ширина

2530
мм

Радиус
поворота

7200/4300
мм

Другие
версии:

Буровая
установка Rocket Boomer L2 D с
электрическим и гидравлическим
приводом и прямым управлением

Спецификации,
доступные по требованию



Rocket
Boomer 104



Rocket
Boomer 104

Высокопроизводительная
малогабаритная буровая установка
для поперечных сечений от 6 до
20 кв. м. Оснащенная всем необходимым,
эта одностреловая самоходная
буровая установка специально
предназначена для разработки
узких пластов. Boomer 104 оборудуется
либо защитной крышей, либо
операторской кабиной.

Основные
технические характеристики RB
104

Стрела

1
x BUT 4

Бурильный
перфоратор

1
x COP 1838ME

Система
бурения

DCS
18-104

Масса

12
500 кг

Длина
(с BMH 2831)

9
710 мм

Ширина

1
220 мм

Радиус
поворота

4 400/2539
мм

Другие
версии:

Boomer
104
с
версиями
COP
1238, COP 1532 и COP 1638.



studfiles.net

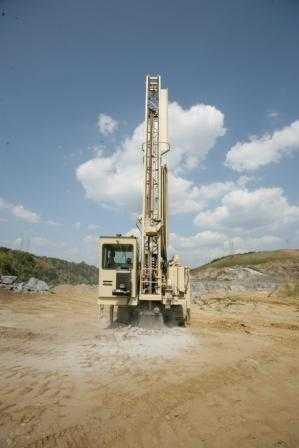

Буровой станок Atlas Copco DM-30

Главная » Каталог » Оборудование для открытых горных работ » Установки вращательного бурения » Буровой станок Atlas Copco DM-30

Для бурения с поверхности скважин на взрыв был разработан станок DM-30 и его усовершенствованная версия DM-30 II, которая отличается усиленной однобалочной рамой, улучшенным штангодержателем и немного переработанной компоновкой для более удобного доступа при замене запасных частей Atlas Copco и расходных материалов.  Данная установка позиционируется как недорогое решение целого ряда задач. Несмотря на заложенную доступность, буровая установка Atlas Copco DM-30 обладает высокой скоростью бурения и при дооборудовании её дополнительной каруселью способна бурить на глубину почти 46 метров. Для монтажа на палубу буровой установки доступны два двигателя с принудительным надувом CAT C15 и Cummins QSX15, а также компрессором высокого или низкого давления.

Дополнительное оборудование.

Пакет для бурения под углом. Позволяет бурить под углом до 200 с шагом в 50.

Система удаления пыли. Предназначена для удаления и сбора из скважины частиц. Комплектуется системой промывки с подачей до 11л в минуту и баком на 200 литров.

 Fast Service System. Дополнительная панель с быстро соединяющимися фитингами для слива и залива технических жидкостей.

Быстрый старт. Состоит из стандартного подогревателя и системы впрыска эфира.

Технические характеристики.






Параметры

DM-30

Двигатель

CAT C15, Cummins QSX15

        425 – 525 л.с. (317 – 391 кВт)

Усилие подачи

30 000 фунтов (28123 кг)

Крутящий момент

7,3 KNm

Производительность компрессора

25 куб. м/мин при 7,6 бар

Диаметр скважины

127 – 171 мм

Вернуться в категорию

mining.tcgc.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
