Какие станки применяются для шнекового бурения

Станки шнекового бурения представляют собой оборудование для сверления скважин в грунте разного диаметра с глубиною до 70 м. При этом в качестве рабочего инструмента используется шнек, с помощью которого грунт из-под земли вытаскивается наружу. Сам шнек – это труба, на которую приварена стальная лента в виде спирали, а на конце располагается долото. С его помощью разрыхляется, срезается или размельчается порода.

Само бурение проводится без воды, то есть пробуренная скважина сразу после окончания работ может быть использована по назначению. Она сухая, стенки ровные и уплотненные. Сегодня предлагаются технологии с использованием воды или воздуха, для чего применяют полые шнеки. То есть вода и воздух подаются в скважину через трубу.

Современные станки и технологии дают возможность бурить скважины вертикально, горизонтально или под наклоном. К тому же станки не требовательны к размерам площадки. Поэтому шнековое бурение очень популярно среди коммунальщиков и строителей, особенно если работы проводятся в густо застроенном городе.

Это важно!

Принцип работы буровых установок у всех одинаковый в независимости от типа или вида. То есть это привод, на который крепится шнек. Первый второму передает вращательное движение в пределах 200 об/мин, плюс давит на него, придавая направление бурению.

Виды буровых станков

Буровые установки делятся на три основные группы:

  • переносные;
  • легкие передвижные;
  • самоходные.

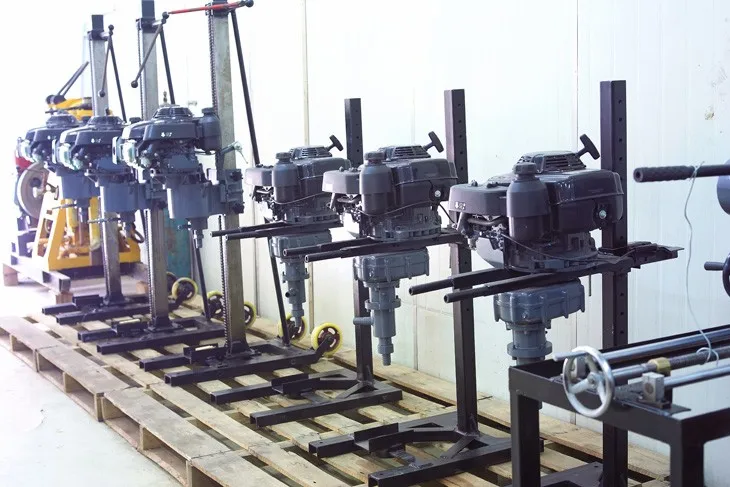

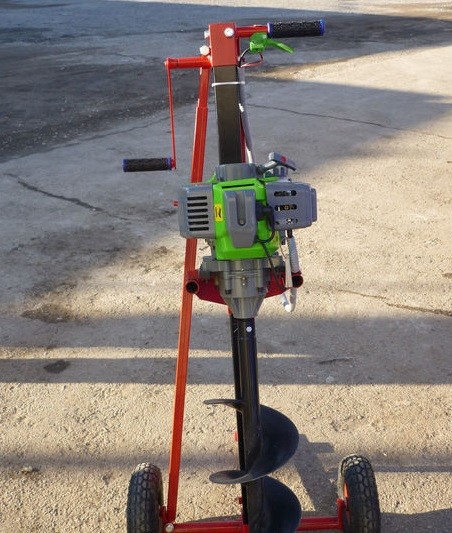

Первые обладают небольшим весом – до 250 кг. Их можно переносить вручную. Производители предлагают сегодня станки этого типа с разной мощностью. Предназначаются они для:

  • бурения водяных скважин;
  • формирования свайных фундаментов;
  • скважин для столбов;
  • маломощные станки используют для сверления льда для лунок.

Аппараты второй группы включают в себя станки весом в пределах 1000 кг. Их перевозят на платформах, некоторые модели снабжаются шасси. Бурить скважины ими можно как с земли, так и с платформ. Используют для строительных работ, исследовательских (геологоразведочных) и для организации водозаборных гидротехнических сооружений.

Преимуществ у передвижных станков много:

  • быстрое перемещение к строительной площадке;
  • небольшие габаритные размеры, что позволяет проводить бурение в ограниченном пространстве;
  • легкость спуска аппарата с платформы за счет грузовой мачты, которая входит в комплектацию станка.

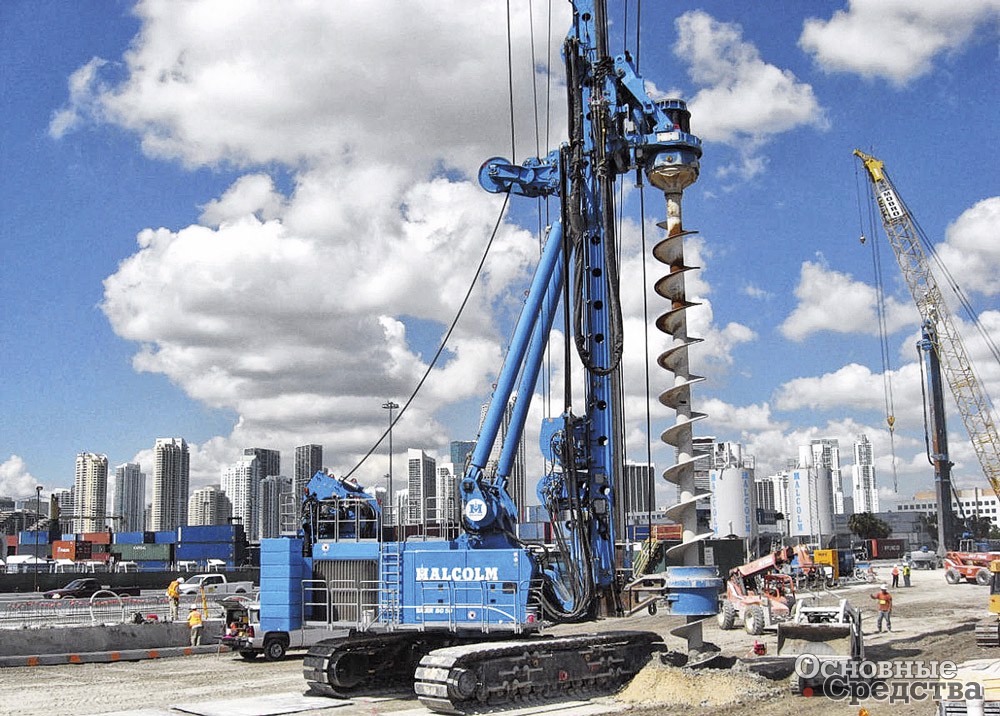

Станки третьей группы – это тяжелые самоходные установки шнекового бурения, которые установлены на колесные или гусеничные шасси. Сам процесс бурения производят из кабины шофера, который управляет скоростью вращения шнека, его подачи и режимами технологического процесса.

Самоходные станки удобны, когда стоит задача пробурить скважины в районах, до которых надо добираться по бездорожью. При этом это самые мощные аппараты. С их помощью можно бурить скважины даже в скальном грунте, плюс с увеличенным диаметром шнека. К примеру, самая сегодня популярная услуга – бурение колодцев, для которых используют шнек диаметром до 2 м. При этом с помощью самоходок можно бурить скважины глубиною свыше 120 м.

Наша техника

Бурильно-крановая установка JunJin SA100С Длина – 10,86 м
Высота – 3,78 м
Масса – 22,85 т
max глубина бурения – 40 м
max диаметр бурения – 0,8 м
max грузоподъёмность — 10 т Стоимость смены
от 24 000 р.

Бурильно-крановая установка JunJin SA040 Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 16 000 р.

Роторная буровая установка Soilmec SF-70 Тип шасси – гусеничное
Масса – 55 т
Скорость вращения – до 224 об/мин
max глубина бурения – 28 м
max диаметр бурения – 1,0 м Стоимость смены
от 60 000 р.

Буровая установка Беркут УБГ-С-5332 Тип шасси – гусеничное
Масса – 8,5 т

Длина – 4,99 м
max глубина бурения – 20 м
max диаметр бурения – 0,7 м
max грузоподъемность – 2,5 т Стоимость смены
от 28 000 р.

Гидравлическая буровая установка Comacchio MC400Р Тип шасси – гусеничное
Масса – 5,8 т
Длина – 3,2 м
max глубина бурения – 20 м
max диаметр бурения – 0,7 м Стоимость смены
от 24 000 р.

Буровая установка ТD75 Тип шасси – гусеничное
Масса – 2,7 т
Длина – 2,64 м
max глубина бурения – 30 м
max диаметр бурения – 0,36 м Стоимость смены
от 16 000 р.

Буровой станок СБУ 100ГА50 Тип шасси – гусеничное
Масса – 5,0 т
Длина – 5,35 м
max глубина бурения – 50 м
max диаметр бурения – 0,13 м Стоимость смены
от 8 000 р.

Буровой станок СБГ-ПМЗ Стерх Тип шасси – гусеничное
Масса – 0,57 т
Длина – 1,7 м
max глубина бурения – 100 м
max диаметр бурения – 0,25 м Стоимость смены
от 22 000 р.

Бурильно-крановая установка Kanglim KDC5600 Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 16 000 р.

Бурильно-крановая установка Tadano DT-710F Длина – 8,28 м
Высота – 3,82 м
Масса – 22,85 т
max глубина бурения – 20 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 4,5 т Стоимость смены
от 14 400 р.

Буровая установка Aichi D706 Радиус поворота – 12,0 м
max глубина бурения – 10 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 3,0 т Стоимость смены

от 14 400 р.

Буровая установка Aichi D502 Радиус поворота – 11,6 м
max глубина бурения – 8,0 м
max диаметр бурения – 0,8 м
max грузоподъёмность – 2,9 т Стоимость смены
от 13 600 р.

Вибропогружатель «Импульс» VE 1100 Мощность двигателя – 45 кВт
Погружение и извлечение шпунта всех марок и прокатных профилей шириной от 90 мм и массой до 1200 кг, металлических элементов сечением до 1000 см² на глубину до 10 м Стоимость смены
от 20 000 р.

Экскаватор Hyundai c вибропогружателем OMS OVR S80 Масса вибропогружателя – 2,47 т
max мощность – 161 кВт
max сила извлечения – 235 кН
Мощность двигателя экскаватора – 196 кВт Стоимость смены
от 40 000 р.

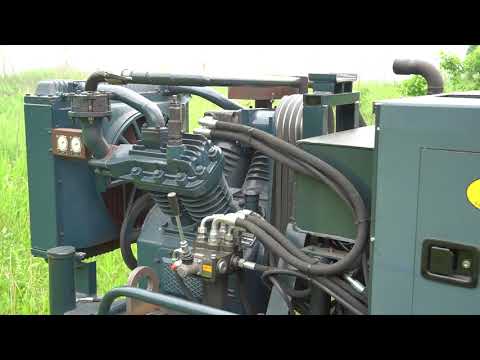

Компрессорная установка Atlas Copco Xats-156 Рабочее давление — 10,3 бар

Производительность – 10 м3/мин
Масса – 1608 кг
Производимый сжатый воздух – 166л/с
Емкость бака – 175 л Стоимость смены
от 48 000 р.

Компрессорная установка Atlas Copco Xats-186 Рабочее давление — 7 бар бар
Производительность – 11,1 м3/мин
Масса – 1900 кг
Производимый сжатый воздух – 185 л/с
Емкость бака – 175 л Стоимость смены
от 48 000 р.

Буровые установки ЛБУ 50

Производитель выпускает станки ЛБУ 50 на трех передвижных основах: КамАЗ, ЗИЛ-131, УРАЛ. Шнековое бурение станками типа ЛБУ 50 имеет свои специфические, а точнее сказать, технические особенности:

  • бурение скважин диаметром до 500 мм;
  • бурение шурфов диаметром до 850 мм;
  • в скальных породах по ударно-вращательной технологии диаметром до 550 мм;
  • бурение скважин с помощью полых шнеков с применением воды или воздуха диаметром до 450 мм.

Что касается конструктивных особенностей ЛБУ 50, то в состав станка входят:

  • Мачта, с помощью которой происходит подача рабочего инструмента. В рабочем положении она устанавливается вертикально, в транспортном положении под наклоном к кабине. Ее перемещение производится гидравлическими цилиндрами.
  • На мачте, в верхней ее части, располагается оснастка однострунного типа, которая соединяется с приводом установки.
  • Для сохранения баланса во время проведения буровых работ, автомобиль оснащен домкратами.
  • Пульт управления находится около мачты в специальной отдельной кабине.

Технические характеристики станка ЛБУ 50:

  • мощность привода зависит от типа базы установки и варьируется в диапазоне от 95 до 165 кВт;
  • мощность подачи шнеков – 12 т;
  • максимальная частота вращения рабочего органа – 220 об/мин;
  • грузоподъемность подъемного механизма – 2,5 т;
  • глубина скважин – до 200 м;
  • диаметр скважин – от 190 до 850 мм.

Буровая установка СО 2

Передвижной станок марки СО 2 – это буровая установка на гусеничном ходу. Ее основное назначение – бурение скважин глубиною не более 30 м, которые будут использованы под сооружение свайного фундамента. При этом диаметр скважины не превышает 600 мм. Но производителем была учтена технология формирования свай с усиленной подошвой. Поэтому шнековое бурение скважин станками типа СО 2 позволяет бурить отверстия под сваи с расширением у подошвы. Так вот диаметр этого расширения достигает 1600 мм.

Базируется установка на автомобиле типа подъемного крана, на который навешано само оборудование. Последнее – это буровая колонка, состоящая из двух частей. Здесь же размещены каретка, электропривод и направляющая в виде трубы.

Технология шнекового бурения скважин станком типа СО 2 зависит от глубины проводимых работ.

  • Если глубина не превышает 12 м, то станок работает без выдвижения секций буровой колонки.
  • Если необходимо пробурить скважины глубиною 12-22 м, то выдвигается одна секция.
  • Если проходка будет в пределах 22-30 м, то выдвигаются сразу де секции.

При этом необходимо учитывать, что грунт из первых 6 м проходки, который появляется на поверхности, убирают вручную. Грунт из нижних слоев убирается специальным устройством, который называется очистителем.





Вот последовательность проводимых операций:

  • начинают бурение до 6 м, очищая появившийся на поверхности грунт лопатами;
  • как только весь шнек опуститься в грунт, бурение приостанавливают и с помощью лебедки поднимают его на поверхность, отодвигая в сторону от места бурения;
  • устанавливают шнекочиститель, с помощью которого тут же проводят очистку инструмента от грунта;
  • снимают очиститель;
  • перемещают шнек к скважине и продолжают бурение.

Технические характеристики СО 2 кроме тех, которые были обозначены выше:

  • скорость вращения шнека – 45 об/мин;
  • скорость бурения – 9 м/ч;
  • мощность электродвигателя – 55 кВт.

Добавим, что в качестве забурчика в станках типа СО 2 используют или винтовой бур, или трехперую коронку. Сами установки стараются использовать для бурения скважин в мягких грунтах с минимальным содержанием каменных включений. И последнее – в комплектацию установки обязательно входит специальный расширитель для формирования проходного сечения.



Заказывайте буровые работы в нашей компании. Все работы «под ключ»

Звоните: 8 (495) 411-27-36



Требуется шнековое бурение скважин станками ЛБУ 50? Обращайтесь в ПСК «Основания и фундаменты»

 Мы выполняем бурение в Москве, Московской области и других регионах.



Наши преимущества:



  • адекватная цена бурения и других услуг. Совместно с клиентом мы выбираем самый экономичный для него вариант;
  • большой парк строительной техники – более 15 единиц оборудования;
  • персонал с большим опытом работы;
  • допуски к работам любой степени сложности и ответственности;
  • бесплатные консультации;
  • быстрые сроки;
  • гарантия до 5 лет.



Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Прикрепить файл Прикрепить файл

Настоящим подтверждаю свое согласие на обработку моих персональных данных

Мы против СПАМА! Ваши данные в безопасности!

Буровая установка УРБ 2-Д3

Предназначена для бурения следующих видов скважин: взрывные, стволы шурфов и шахт, скважины для замораживания грунтов, инъекционные, водопонизительные, водоспускные, нагнетательные, наблюдательные, вспомогательные, картировочные, поисковые, разведочные, гидрогеологические, артезианские, инженерно-геологические, сейсмические, параметрические, структурные, опорные, водозаборные, нефтяные и газовые, геотехнические, скважины для добычи рассолов.

Буровая установка УРБ 2Д3 зарекомендовала себя как незаменимый инструмент при проведении работ по бурению скважин в различных областях народного хозяйства и промышленности.

Буровая установка УРБ 2Д3 предназначена для бурения вертикальных скважин вращательным способом в породах 1-12 категорий по буримости: геофизических и структурно-поисковых скважин; бурения на воду; скважин для геотермального отопления; бурения скважин для устройства анодной защиты трубопроводов; технических скважин.

Шасси, привод, кВтКАМАЗ, УРАЛ, Маршевый /Палубный 155
ВращательГидравлический, подвижный
Скорость вращения, (Крутящий момент)0-33 мин-1 (4 000 Н*м)
0-92 мин-1 (4 000 Н*м)
0-66 мин-1 (1 400 Н*м)
0-184 мин-1 (1 400 Н*м)
МачтаВысота 8 300 мм
Механизм для спуска, подъема и подачи инструментаДомкрат гидравлический с полиспастной системой
Грузоподъемность, кН60
Угол наклона:в продольной плоскости 90°; в поперечной плоскости 90°
Трубы бурильныеДиаметр, мм, резьба 50 (63,5), З-56
Длина, мм 4 800
ПодачаСкорость подъема инструмента, м/с 0…1,1
Вверх / вниз, кН 51 / 26
Масса, кг 13 800
Поршневой насос
НБ 32		Объем подачи, м3/час 15,8 – 32,4
Рабочее давление, МПа 2,6 – 4,0
Поршневой насос
НБ 50		Объем подачи, м3/час 20,9 – 39,6
Рабочее давление, МПа 3,4 – 6,3
Поршневой насос
НБ 4		Объем подачи, м3/час 0,5 – 9,6
Рабочее давление, МПа 4,5 – 6,3
Компрессор КСБУ-4ВУПоршневой
Компрессор:Объем подачи, м3/МИН 5,2
Рабочее давление, МПа 0,78
Лебедка, тн3,0
Глубина буренияСтруктурные скважины с промывкой 300м
Геофизические скважины с промывкой 100м
Геофизические скважины с продувкой 30м
Геофизические скважины шнеками 30м
Диаметр бурения начальный (с промывкой), мм450
Диаметр бурения конечный (с промывкой), ммгеофизические скважины 118
структурно-поисковые скважины 93
Диаметр бурения с продувкой , мм190
Диаметр бурения шнеками , мм135

DAYTON Mill Drill Machine: R8, 16 дюймов, поворотный, 1 фаза, 120/240 В, диаметр сверления 1 1/2 дюйма, сталь — 2LKP9|2LKP9

ДЕЙТОН

  • Предмет # 2ЛКП9
  • производитель Модель # 2ЛКП9
  • UNSPSC # 27112703
  • № страницы каталога 2344 2344

Страна происхождения Тайвань. Страна происхождения может быть изменена.

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.

ДЕЙТОН

  • Предмет # 2ЛКП9
  • производитель Модель # 2ЛКП9
  • UNSPSC # 27112703
  • № страницы каталога 2344 2344

Страна происхождения Тайвань. Страна происхождения может быть изменена.

Машинные дрели

Машинные дрели

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

МАШИННОЕ ОБОРУДОВАНИЕ ДЛЯ МАСТЕРСКИХ — СТАНКИ
В. Райан © 2001 — 2022

PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕЧАТЬ РАБОЧИЙ ЛИСТ

Существует два типа станков: настольные и столбовая дрель. Настольная дрель предназначена для сверления отверстий насквозь. материалов, включая различные виды дерева, пластика и металлов. Обычно это крепится болтами к скамье, чтобы ее нельзя было опрокинуть и чтобы большие куски материал можно безопасно сверлить.
Более крупная версия машинной дрели называется столбовой дрелью. Это имеет длинная колонна, стоящая на полу. Это может сделать точно такую ​​​​же работу как настольная дрель, но из-за своего большего размера она может быть используется для сверления больших кусков материалов и получения отверстий большего размера.



ПОДРОБНАЯ МАРКИРОВОЧНАЯ СХЕМА МАШИННОЙ ДРЕЛЬ





БЕЗОПАСНОСТЬ

1. Всегда следуйте инструкциям вашего учителя. (используйте машину только в том случае, если у вас есть разрешение и вы обучены ей пользоваться).
2. Зажмите заготовку, не держите заготовку в руке.
3. Используйте охрану.
4. Носите защитную одежду и обувь.
5. Завяжите длинные волосы или используйте сетку для волос.
6. Только один человек может использовать сверлильный станок.
7. Не отвлекайте человека, работающего с дрелью


ВОПРОСЫ
1. Нарисуйте настольную дрель и обозначьте наиболее важные части.
2. Перечислите факторы безопасности, касающиеся использования сверлильных станков.
3. Продемонстрируйте группе учащихся использование скамьи/штанги. подчеркивая безопасность.

РЕГУЛИРОВКА ВЫСОТЫ СТОЛА


Высота стола регулируется регулировкой ручки стола (см. ниже). При сверлении стол следует перемещать достаточно близко к сверло, так что расстояние от сверла до материала небольшой.

Некоторые сверлильные станки имеют систему реечной передачи, позволяющую регулировать высоту. Реечная регулировка стола позволяет пользователю легко опускать или поднимать стол станка. Просто поверните ручку, чтобы переместить стол станка вверх или вниз. Вращение рукоятки приводит во вращение червячную передачу. Червячная передача входит в зацепление с шестерней, которая вращается. Шестерня входит в зацепление со рейкой, перемещая стол станка вверх или вниз.
После этого стол станка фиксируется.

Защиту следует использовать всегда. Это первая строка защиты, если просверливаемый материал ломается или разрушается. Утомительный очки — это вторая линия защиты.



БЕЗОПАСНОЕ УДЕРЖАНИЕ МАТЕРИАЛА ПРИ СВЕРЛЕНИИ

Никогда нельзя держать материал прямо в руке, когда его сверлят на сверлильном станке. Выбор пороков показан ниже. Они идеально подходят для фиксации материала.


ПРИМЕРЫ ДОЛН, ИСПОЛЬЗУЕМЫХ ПРИ БУРЕНИИ МАШИНЫ

Спиральное сверло Бит Форстнера Кольцевая пила
Используется для сверления отверстий. нормальный Набор сверл будет включать в себя размеры от 1 мм до 14 мм. Используется для отверстий большего диаметра. Когда с помощью этого сверла отверстие просверливается очень медленно, чтобы сверло не «варенье» в лесу. Для больших диаметров можно использовать кольцевую пилу. Преимущество этого типа сверла в том, что лезвие можно заменить чтобы получить разные размеры диаметра.

ВОПРОСЫ

1. Ниже показаны два распространенных типа сверлильных станков. Назовите оба типа.



2. Основное различие между двумя сверлильными станками заключается в их габаритных размерах. Почему один намного меньше другого? Включите описание типа работа, обычно выполняемая на меньшей дрели, как часть вашего ответа.
3. Перечислите четыре правила безопасности, регулирующие использование сверлильных станков.


4. Ниже показаны три типа сверл. Назовите каждый бит и напишите общее описание типа бурения, которое каждый из них может производить, при использовании в сочетании со сверлильным станком.
ИМЯ:
ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ:
ИМЯ;
ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ:
ИМЯ:
ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ:
5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
