Как сделать барабанный шлифовально-калибровочный станок по дереву

Чтобы придать необработанной доске идеально гладкую поверхность, требуется ее шлифовка. Если это делать обычной шкуркой или ручной шлифмашинкой, то поверхность будет гладкой, но не ровной. Добиться одновременно правильной плоскости и убрать шероховатости можно соорудив шлифовально-калибровочный станок. Предлагаемая конструкция станка повторяет принцип работы профессионального деревообрабатывающего оборудования, но себестоимость его изготовления в разы ниже фабричных аналогов.

Основные материалы:


  • фанера 15 мм;
  • любой брус толщиной от 60 мм;
  • доска 30х100 мм;
  • вал 12 мм;
  • вал 10 мм;
  • 20 болтов М6 30 мм;
  • 6 подшипников фланцевых опорных с внутренним диаметром 12 мм;
  • 4 подшипника с внутренним диаметром 12 мм;
  • 2 фланцевых подшипника с внутренним диаметром 10 мм;
  • электромотор 750Вт;
  • шпилька М12;
  • стальная труба d 52 мм;
  • шлифовальная лента 100х1200 мм;
  • маленький электродвигатель на 12В с понижающим редуктором;
  • 2 болта М12 90 мм.

При производстве станка по предлагаемому чертежу применяется рейка и брус нестандартных размеров, поэтому резку древесины придется делать самостоятельно на циркулярном столе с упором. В качестве исходного сырья для распила можно использовать брус толщиной более 60 мм.

Изготовление станка


Первым делом нужно сделать конвейерный стол, который будет пропускать заготовки под шлифовальным барабаном. Это очень важный узел, поэтому при его сборке погрешности по размеру чертежа должны быть минимальными. В двух брусках 55х36 мм с помощью фрезера делается выборка под дальнейшую установку вала. Фрезерованные бруски с поперечными рейками и фанерным листом собираются в столик.

В качестве основания станка будет применяться все та же фанера 15 мм. Из нее вырезается щит 570х740 мм. По продольным краям он укрепляется двумя брусками 30х80х740 мм.

Согласно чертежу, к основанию вертикально закрепляются 2 бруска 95х55х147 мм. Они будут использоваться для установки подшипников шлифовального барабана.

Для изготовления шлифовального барабана берется 2 бруска, в торце которых сверлится по сквозному отверстию под запрессовку металлического вала 12 мм. Чтобы срастить бруски намертво, между ними вставляются гвозди без шляпки и наноситься клей. При уплотнении брусков гвозди погрузятся в обе заготовки, предотвратив их отсоединение при трении и биении.

Полученный неотшлифованный барабан прикрепляется на опорные бруски основания станка. Для этого к каждому из них делается подложка, в которую закладываются по паре болтов М6 30 мм. С помощью болтов закрепляются фланцевые опорные подшипники под вал. В них же и вставляется заготовка барабана.

Далее по чертежу собирается подставка под двигатель. Ее предлагаемые размеры рассчитаны под имеющийся мотор. Если в наличии будет двигатель других габаритов, то высоту брусков нужно будет скорректировать. Электромотор соединяется с валом барабана с помощью трубки.

Запустив двигатель и убедившись в его работе без излишней вибрации, вызванной перекосами при сборке, можно придать валу цилиндрическую форму. Для этого его нужно сточить максимально ровно. В идеале это сделать на токарном станке.

Следующим шагом является сборка механизма регулировки зазора между конвейерным столом и шлифовальным барабаном. Важно все делать ровно и по чертежу. Чтобы все работало как часы, нужно хорошо затянуть контргайки.

Далее изготавливается 2 барабана для движения конвейерной ленты. В их основании применяется труба d52 мм. По ее краям запрессовываются деревянные цилиндры. При этом в один барабан ставится вал 12х475 мм, а во второй 10х355 мм. Сверху трубок натягивается велосипедная камера.


Длинный обрезиненный барабан фиксируется на конвейерный столик по тому же принципу, что и шлифовальный барабан.

На столик устанавливается 3 шлифовальные ленты, которые нужно завести на закрепленный обрезиненный барабан. Далее под них продевается второй барабан с фланцевыми подшипниками на валах. С их помощью он будет прикручен к столику на фрезерованные бруски. Для этого нужно предварительно сделать по чертежу вставки в выборку от фрезера. В них устанавливаются болты, к которым и прикручиваются подшипники. Это позволит натянуть ленту.

Далее изготовляется регулировочная опора под столик. Она представляет собой рейку с двумя роликами из болтов М12 90 мм. Чтобы они вращались, применяется 4 подшипника. Рейка прикрепляется к обратной стороне конвейерного столика согласно чертежу.


Для фиксации столика к основанию станка применяется 2 опорных подшипника с фланцами. В них вставляется вал длинного обрезиненного барабана. Сами подшипники прикручиваются к подставке станка.

К ранее изготовленному механизму регулировки наклона столика прикручивается 2 косынки. Теперь при вращении рукояти они двигаются, меняя тем самым зазор между шлифовальным барабаном и конвейером. При этом косынки упираются не в ленту, а в ролики из болтов М12 90 мм.

Чтобы конвейерная лента двигалась, нужно установить небольшой моторчик с понижающим редуктором. Он присоединяется к все тому же валу, на котором стоит 4 опорных подшипника с фланцами.

На шлифовальный барабан наматывается наждачная бумага. По продольному краю столика прикручиваются ограничители из брусков. В таком виде станок уже может работать.


При включении питания обоих моторов начинают вращаться барабан и лента подачи заготовок. При этом конвейер двигается медленно. Это позволяет добиться достаточно большого съема материала за один проход под барабаном.

Однако для борьбы с вылетающей древесной пылью нужно еще сделать крышку, для подключения пылесоса.

Изготовление данного проекта может занять недели, но в результате получается эффективный полностью работающий станок. С его помощью можно не только подготавливать доску, но и шлифовать небольшие мебельные щиты.

Смотрите видео


Подробная сборка, все размеры и чертежи вы можете увидеть в видео ролике.

Шлифовальные станки по дереву в Краснодаре

-4%

36 000 ₽ 37 500 ₽

Шлифовальный станок тарельчато-ленточный WARRIOR W0506 +7 (804) 33. .. показать

по г. Краснодар

Купить

-15%

2 667 ₽ 3 138 ₽

Плотники Деревообработка Угловая шлифовальная машина Ручная резьба по дереву Ручное долото Инструмент Набор +7 (495) 03… показать

по г. Краснодар

Купить

32 947 ₽

Шлифовальный станок по дереву ВР-150 +7 (903) 93… показать

из Новосибирска в Краснодар

Купить

33 280 ₽

Шлифовальный станок по дереву ВР-150 +7 (351) 20… показать

из Челябинска в Краснодар

Купить

37 100 ₽

Шлифовальный станок по дереву ВР-150 +7 (351) 27… показать

по г. Краснодар

Купить

37 100 ₽

Шлифовальный станок по дереву ВР-150 +7 (3812) 9… показать

из Омска в Краснодар

Купить

9 000 ₽

Performax PWL-1440L токарный станок по дереву +7 (812) 90… показать

из Санкт-Петербурга в Краснодар

Купить

15 500 ₽

Тарельчато-ленточный шлифовальный станок JET JSG-64 +7 (960) 02… показать

по г. Краснодар

Купить

37 100 ₽

Шлифовальный станок по дереву ВР-150 +7 (869) 27. .. показать

из Севастополя в Краснодар

Купить

37 100 ₽

Шлифовальный станок по дереву ВР-150 +7 (8312) 3… показать

из Нижнего Новгорода в Краснодар

Купить

37 100 ₽

Шлифовальный станок по дереву ВР-150 +7 (343) 38… показать

из Екатеринбурга в Краснодар

Купить

-10%

68 391 ₽ 75 990 ₽

Станок шлифовальный барабанный BELMASH DS260-W +7 (804) 33… показать

по г. Краснодар

Купить

-15%

5 050 ₽ 5 941 ₽

100 мм аккумуляторная угловая шлифовальная машина для резки металла по дереву Инструмент для Makita 18V +7 (495) 03… показать

по г. Краснодар

Купить

34 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (351) 27… показать

по г. Краснодар

Купить

63 270 ₽

Шлифовальный станок по дереву BP-152P +7 (903) 93… показать

из Новосибирска в Краснодар

Купить

25 600 ₽

Шлифовальный станок по дереву ВКС-305 +7 (351) 20… показать

из Челябинска в Краснодар

Купить

34 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (3812) 9. .. показать

из Омска в Краснодар

Купить

34 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (869) 27… показать

из Севастополя в Краснодар

Купить

34 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (8312) 3… показать

из Нижнего Новгорода в Краснодар

Купить

34 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (343) 38… показать

из Екатеринбурга в Краснодар

Купить

-4%

14 390 ₽ 14 990 ₽

Станок шлифовальный ленточно-дисковый belmash (белмаш) BDG 100/152 +7 (804) 33… показать

по г. Краснодар

Купить

61 110 ₽

Шлифовальный станок по дереву BP-152P +7 (351) 27… показать

по г. Краснодар

Купить

25 344 ₽

Шлифовальный станок по дереву ВКС-305 +7 (903) 93… показать

из Новосибирска в Краснодар

Купить

12 026 ₽

Шлифовальный станок по дереву BP-100 +7 (351) 20… показать

из Челябинска в Краснодар

Купить

61 110 ₽

Шлифовальный станок по дереву BP-152P +7 (3812) 9. .. показать

из Омска в Краснодар

Купить

-15%

5 179 ₽ 6 093 ₽

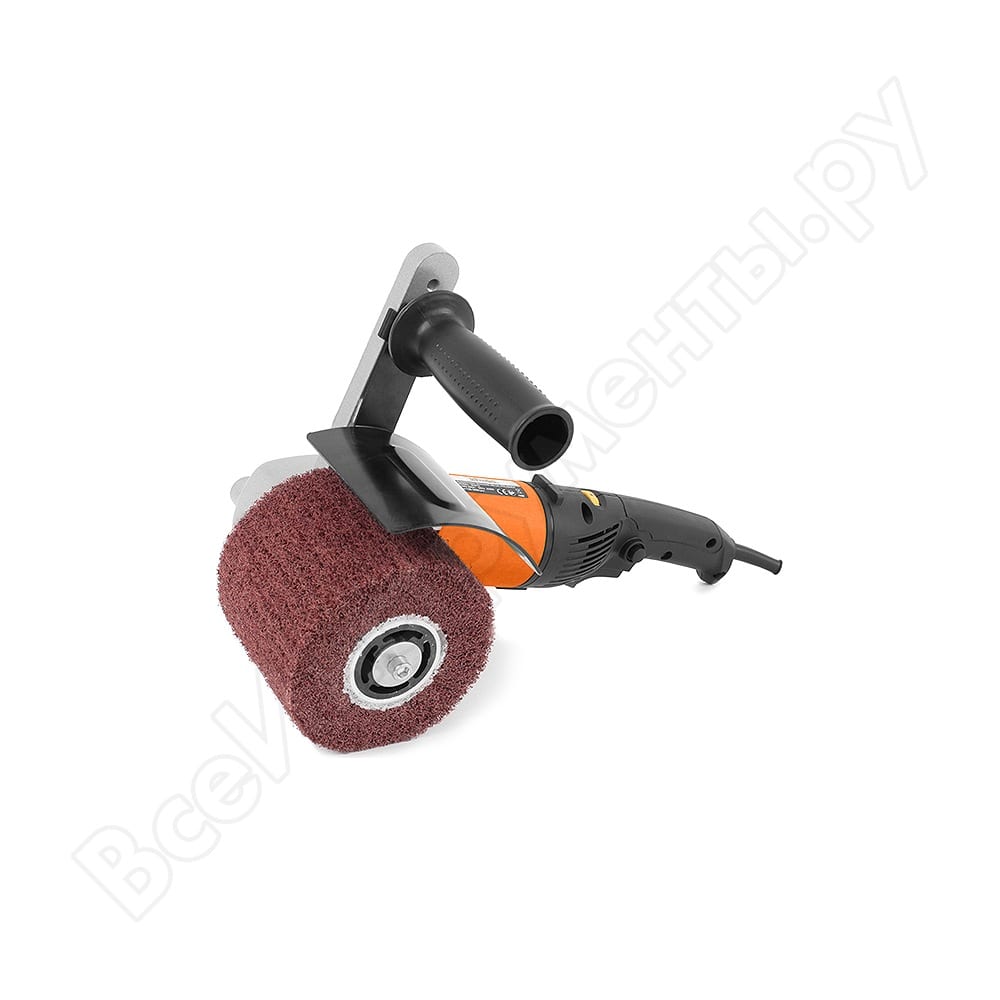

Угловая шлифовальная машина Drillpro Ремень Насадка для шлифовальной машины 30×580 мм Шлифование дерева по +7 (495) 03… показать

по г. Краснодар

Купить

61 110 ₽

Шлифовальный станок по дереву BP-152P +7 (869) 27… показать

из Севастополя в Краснодар

Купить

61 110 ₽

Шлифовальный станок по дереву BP-152P +7 (8312) 3… показать

из Нижнего Новгорода в Краснодар

Купить

61 110 ₽

Шлифовальный станок по дереву BP-152P +7 (343) 38… показать

из Екатеринбурга в Краснодар

Купить

-10%

112 500 ₽ 125 000 ₽

Барабанный шлифовальный станок JET JWDS-1836-M +7 (804) 33… показать

по г. Краснодар

Купить

25 704 ₽

Шлифовальный станок по дереву ВКС-305 +7 (351) 27… показать

по г. Краснодар

Купить

64 335 ₽

Шлифовальный станок по дереву BP-152P +7 (351) 20… показать

из Челябинска в Краснодар

Купить

25 704 ₽

Шлифовальный станок по дереву ВКС-305 +7 (3812) 9. .. показать

из Омска в Краснодар

Купить

25 704 ₽

Шлифовальный станок по дереву ВКС-305 +7 (869) 27… показать

из Севастополя в Краснодар

Купить

25 704 ₽

Шлифовальный станок по дереву ВКС-305 +7 (8312) 3… показать

из Нижнего Новгорода в Краснодар

Купить

25 704 ₽

Шлифовальный станок по дереву ВКС-305 +7 (343) 38… показать

из Екатеринбурга в Краснодар

Купить

-11%

46 280 ₽ 52 000 ₽

Тарельчато ленточный (комбинированный) шлифовальный станок JET JSG-96 +7 (804) 33… показать

по г. Краснодар

Купить

25 000 ₽

Шлифовально-полировальный станок по дереву JSSG-10 +7 (351) 20… показать

из Челябинска в Краснодар

Купить

11 410 ₽

Шлифовальный станок по дереву BP-100 +7 (351) 27… показать

по г. Краснодар

Купить

11 410 ₽

Шлифовальный станок по дереву BP-100 +7 (3812) 9… показать

из Омска в Краснодар

Купить

11 410 ₽

Шлифовальный станок по дереву BP-100 +7 (869) 27. .. показать

из Севастополя в Краснодар

Купить

11 410 ₽

Шлифовальный станок по дереву BP-100 +7 (8312) 3… показать

из Нижнего Новгорода в Краснодар

Купить

11 410 ₽

Шлифовальный станок по дереву BP-100 +7 (343) 38… показать

из Екатеринбурга в Краснодар

Купить

-10%

18 000 ₽ 20 000 ₽

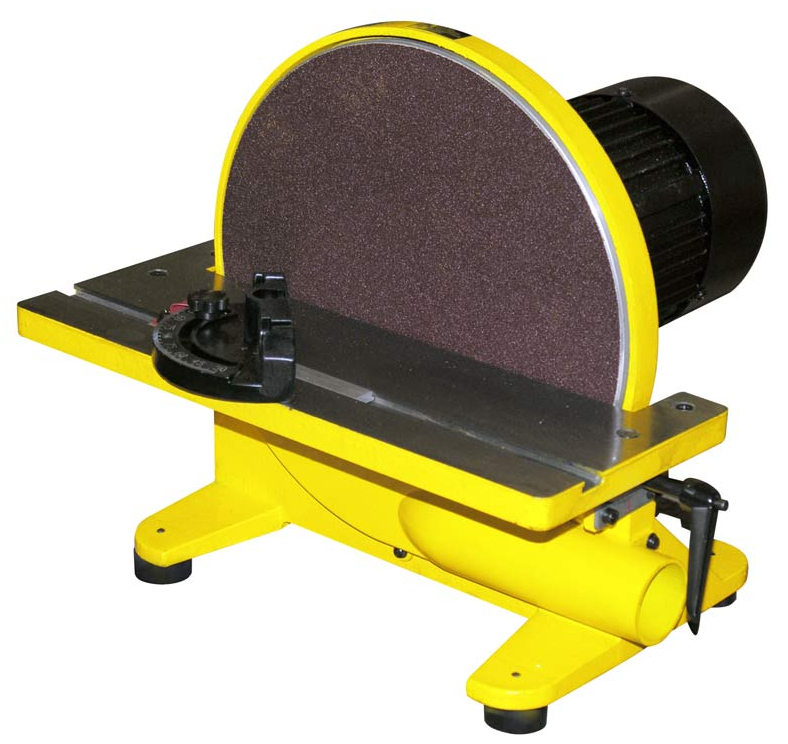

Тарельчатый (дисковый) шлифовальный станок JET JDS-12X-M +7 (804) 33… показать

по г. Краснодар

Купить

-12%

88 000 ₽ 100 000 ₽

Станок для шлифования кантов с осцилляцией JET OES-80CS (230 В) +7 (804) 33… показать

по г. Краснодар

Купить

-12%

88 000 ₽ 100 000 ₽

Станок для шлифования кантов с осцилляцией JET OES-80CS (400 В) +7 (804) 33… показать

по г. Краснодар

Купить

-10%

103 500 ₽ 115 000 ₽

Барабанный шлифовальный станок JET JWDS-1632-M +7 (804) 33… показать

по г. Краснодар

Купить

-6%

192 700 ₽ 205 000 ₽

Барабанный шлифовальный станок JET Powermatic PM2244 +7 (804) 33. .. показать

по г. Краснодар

Купить

-7%

162 750 ₽ 175 000 ₽

Барабанный шлифовальный станок JET Powermatic PM2244 (без подставки) +7 (804) 33… показать

по г. Краснодар

Купить

-10%

459 000 ₽ 510 000 ₽

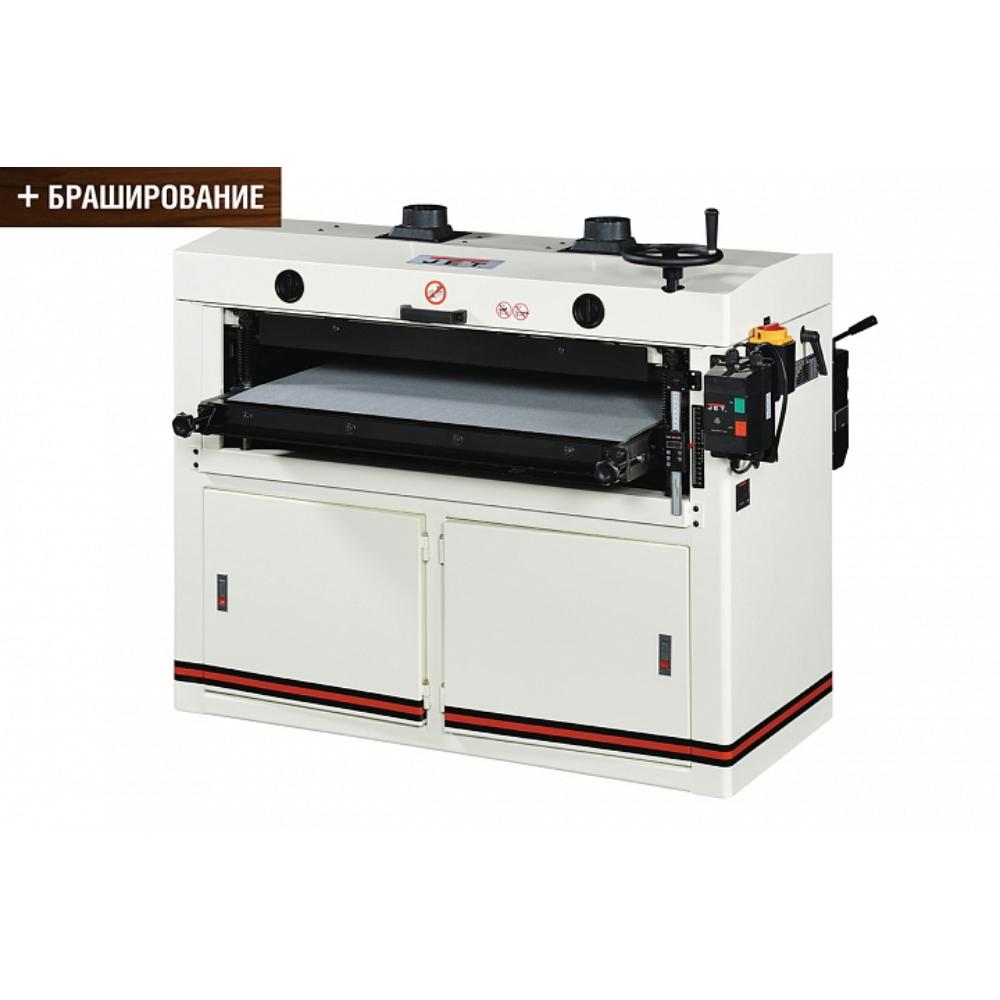

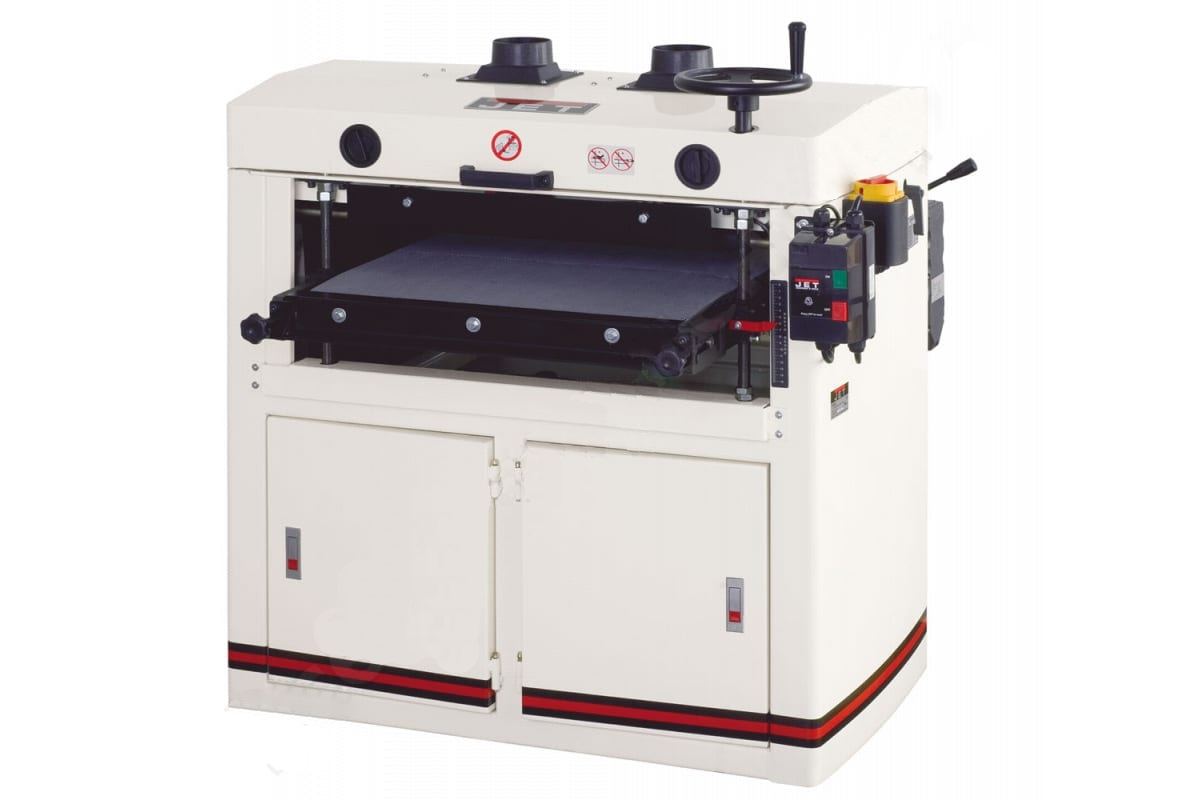

Двухбарабанный шлифовально-калибровальный станок JET DDS-237 +7 (804) 33… показать

по г. Краснодар

Купить

-11%

40 050 ₽ 45 000 ₽

Осцилляционный шпиндельный шлифовальный станок JET JBOS-5 +7 (804) 33… показать

по г. Краснодар

Купить

-10%

14 400 ₽ 16 000 ₽

Тарельчато ленточный (комбинированный) шлифовальный станок JET JSG-64 +7 (804) 33… показать

по г. Краснодар

Купить

-11%

27 590 ₽ 31 000 ₽

Тарельчато ленточный (комбинированный) шлифовальный станок JET JSG-233A-M +7 (804) 33… показать

по г. Краснодар

Купить

-6%

103 400 ₽ 110 000 ₽

Тарельчато ленточный (комбинированный) шлифовальный станок JET Powermatic 31A (400 В) +7 (804) 33. .. показать

по г. Краснодар

Купить

-12%

114 400 ₽ 130 000 ₽

Осцилляционный шпиндельный шлифовальный станок JET JOSS-S +7 (804) 33… показать

по г. Краснодар

Купить

-12%

88 000 ₽ 100 000 ₽

Станок для шлифования кантов JET EHVS-80 (230 В) +7 (804) 33… показать

по г. Краснодар

Купить

13 990 ₽

Станок шлифовальный тарельчато-ленточный BELMASH BDG 100/152 [S083A] +7 (804) 33… показать

по г. Краснодар

Купить

-10%

18 443 ₽ 20 493 ₽

Тарельчатый (дисковый) шлифовальный станок Proma BKC-305 +7 (804) 33… показать

по г. Краснодар

Купить

-10%

63 368 ₽ 70 409 ₽

Шлифовальный станок Proma BP-152P +7 (804) 33… показать

по г. Краснодар

Купить

-10%

38 534 ₽ 42 816 ₽

Тарельчато ленточный (комбинированный) шлифовальный станок Proma BP-150 +7 (804) 33… показать

по г. Краснодар

Купить

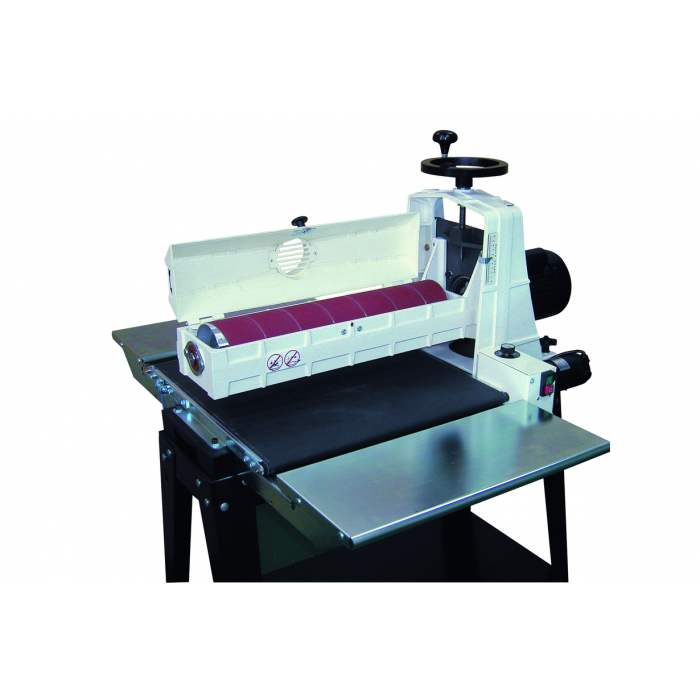

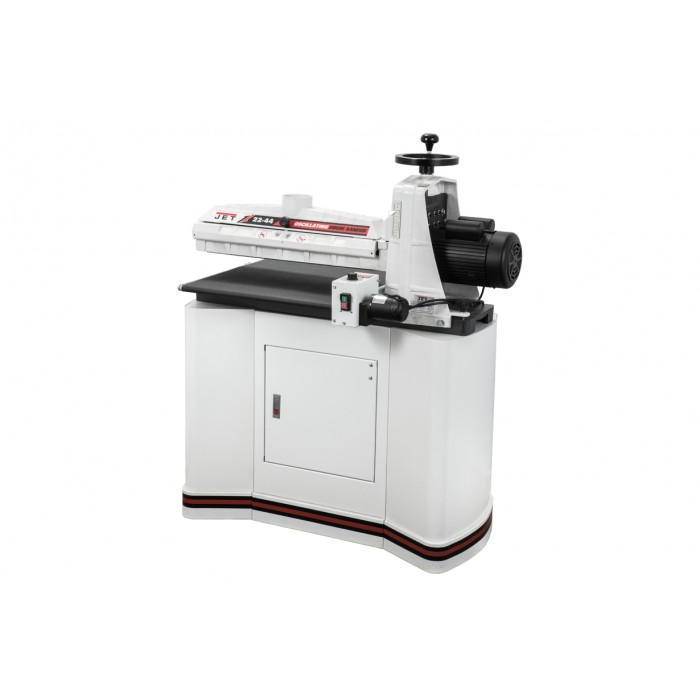

Барабанный шлифовальный станок JET JWDS-2244 723540OSKM

Применение:

JWDS-2244 барабанный шлифовальный станок jet профессионального класса с консольным расположением рабочего модуля, предназначенный для заготовок шириной до 1120 мм.




Описание:

  • Возможность установки щеточного вала (опция).

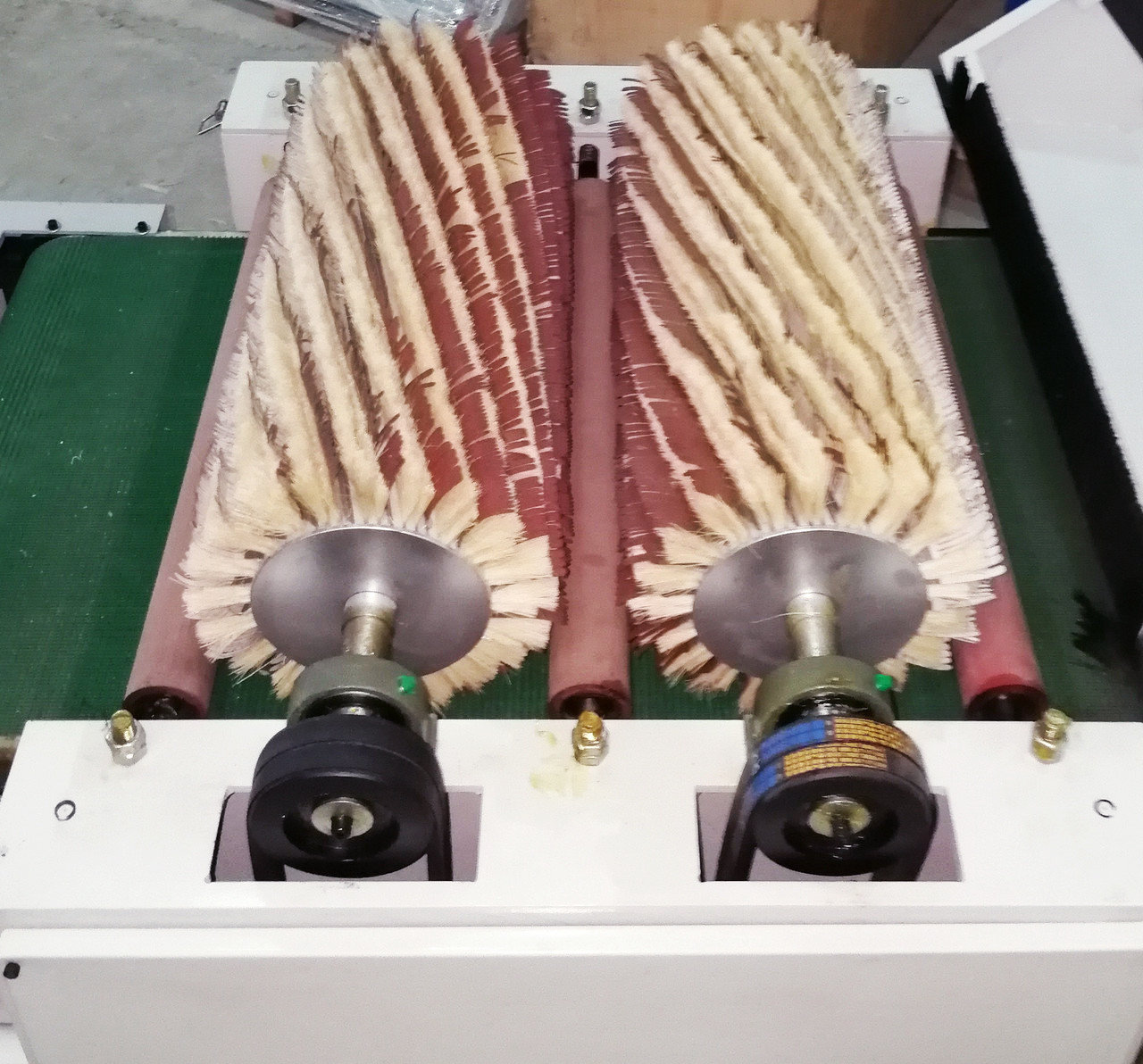

    В качестве дополнительного оснащения предлагают щётки-валики, с помощью которых можно производить браширование деревянных заготовок. В зависимости от типа такого валика и режима обработки достигается эффект искусственного старения с резким отчетливым проявлением структуры волокон дерева, простая шлифовка с удалением «ворса», либо промежуточный результат с неглубоким проявлением текстуры. Для переоборудования станка в брашировальный необходимо приобрести специальный вал (опция арт. RB.JWDS2244.410), на него в дальнейшем монтируют универсальные щётки 410 мм и устанавливают сборку вместо барабана. Данная процедура производится без разборки станка и не требует особой квалификации.

  • Консольное расположение барабана

  • Плавная регулировка скорости подачи

  • Система контроля подачи SandSmart.
    Станок оборудован устройством автоматической подачи заготовки в виде конвейерной ленты с механическим приводом. Управление скоростью производится с участием контроллера SandSmart, который отслеживает величину нагрузки на основной двигатель, по потребляемому им току. Если оператор задал слишком высокий темп или попалось утолщение заготовки и мотор испытывает перегрузку, скорость подачи будет автоматически снижена. О переходе в такой режим просигнализирует лампочка-индикатор. Когда нагрузка на мотор снизится, лампочка погаснет, а скорость конвейера вернется к ранее установленному значению.

  • Регулировка высоты положения барабана вращающейся рукояткой

  • Простая (без инструментов) регулировка параллельности транспортера.
    Регулировка параллельности расположения основания (отсутствие «клина») производится без вспомогательных инструментов и приспособлений.

  • Алюминиевый шлифовальный барабан

  • Система быстрого фиксирования и натяжения шлифовальной ленты.

    Расходным материалом служит абразивная лента, ее наматывают на барабан, концы фиксируют защелками, правильное натяжение обеспечивает специальное пружинное устройство, способное компенсировать растяжение материала при износе.  Высоту расположения узла регулируют вращающейся рукояткой с одновременным контролем по миллиметровой шкале, для облегчения настройки можно приобрести устройство цифровой индикации и винтовой ограничительный упор

  • Открытая подставка

  • Подключение к пылеудаляющему аппарату (стружкоотсосу).
    Для обеспечения безопасных условий труда и продолжительного срока службы абразивной ленты отвод пыли является обязательной мерой. Шлифовальный станок оснащен 100 мм вытяжным штуцером. На станке есть крючок для шланга, который фиксирует его.


​Основные узлы станка JWDS-2244


Технические характеристики:

Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,3 (1,3)
Частота вращения барабана, об/мин 1400
Шлифовальный барабан Ø127х565 мм
Брашировальная щетка (опция) Ø130х410 мм
Ширина шлифовальной ленты, мм 75
Скорость подачи, м/мин 0-3
Ширина области шлифования в два прохода, мм 560 (1120) мм
Толщина заготовки, мм 0,8-100 мм
Минимальная длина заготовки, мм 60

Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1060
Ширина, мм 610
Высота, мм 1400
Масса, кг 100
Транспортные габариты:
2 места:
первое место нетто/брутто 80,5/111 кг  113х70х71 см
второе место нетто/брутто 19,1/20,9 кг 98х52х11 см

Комплект поставки:

Шлифовальная лента с зерном 80 G
Транспортерная лента с зерном 100 G
Открытая подставка


Посмотреть и скачать Инструкцию по эксплуатации JWDS-2244 / JWDS-2550

Производство JPW Tools AG  (Швейцария).  Гарантия 2 года.

Jet — это широкий ассортимент станков для работы с деревом и металлом. Всемирно известные станки и инструменты JET производятся международным концерном JPW Tools AG (Швейцария). Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.



Рекомендация «Арсенал Мастера»:

Pекомендуем к покупке, доставим по всей России.


Посмотреть Все шлифовальные станки
Посмотреть Все шлифовальные машины

Посмотреть в каталоге с ценами Весь ассортимент Jet


Доступны для покупки:
Устройство цифровой индикации высоты положения барабана Артикул: 723552
Удлинения загрузочно-разгрузочного стола Артикул: 723541
Регулируемый ограничитель высоты установки барабана Артикул: 723553
Транспортерная лента с зерном G100 для JWDS-2244 Артикул: JWDS2244-225
Вал для установки универсальной брашировальной щетки 410мм на JET JWDS-2244 Артикул: RB.

JWDS2244.410
Брашировальная щетка валик Д130х410х30мм, ворс гофрированный стальной латунированный d0,20 мм, универсальная для JET JWDS-1632; JWDS-1836; JWDS-2244 и PM2244 Артикул: SB.JWDS1632.BS020
Брашировальная щетка валик Ø130х410 мм, ворс полимерно-абразивный P80, универсальная для JET JWDS-1632; JWDS-1836; JWDS-2244 и PM2244 Артикул: RB.JWDS1632.P80


Внимание:

Даже при правильном использовании станка возникают приведенные ниже опасности:

  • Опасность ранения движущейся шлифовальной лентой.

  • Опасность ранения отлетевшими частями заготовок.

  • Опасность получения травмы вследствие отклонения деталей из-за плохого крепления.

  • Опасность от шума и пыли. Необходимо использовать специальные звукозащитные наушники. Обязательно надевайте средства личной защиты (защита глаз, ушей и дыхательных путей).

  • Опасность от вредной для здоровья шлифовальной пыли. Применяйте вытяжные установки!

  • Опасность поражения электрическим током, при неправильной прокладке кабеля.

Барабанный шлифовальный станок на базе токарного станка по дереву



Если у вас есть токарный станок по дереву, используя барабанно шлифовальное устройство, можно расширить его возможности. Узнаем, что можно с его помощью делать.

Барабанный шлифовальный станок предназначен для обработки поверхности заготовки древесины и выравнивая детали до гладкой текстуры и калибровки по толщине. Проще говоря шлифовка плоских деталей станет намного проще, а если учесть, что можно их еще по толщине сделать 1 к 1. Мастерам-самодельщикам, работающим с деревом, нужная и полезное приспособление.

Инструменты и материалы:
-Фанера;
-ПВХ-труба;
-Спрей-адгезив;
-Наждачная бумага в рулоне;
-Доски;
-Клей;
-Крепеж;
-Пружины;
-МДФ;
-Рояльная петля;
-Клейкая лента;
-Двусторонний скотч;
-Шпаклевка;
-Грунтовка;
-Краска;
-Токарный станок;
-Патрон для станка
-Сверлильный станок;
-Циркулярная пила;
-Ножовка по металлу;
-Гвоздезабивной пистолет;
-Ленточная пила;
-Шуруповерт;
-Коронка;
-Зажимы;
-3D-принтер;


Шаг первый: барабан
Вырезает из фанеры квадраты. По центру одного квадрата вырезает отверстие. Склеивает фанерные квадраты по три. Обрабатывает квадраты на токарном станке до размера внутреннего диаметра ПВХ-трубы.

Отрезает ПВХ-трубу нужной длинны. Устанавливает заглушки. Закрепляет их саморезами.

Зажимной патрон, который использует автор, имеет возможность зажимать деталь, как внутренней частью, так и наружной. Для этого мастер и сделал заглушку с отверстием.
ПВХ-труба не идеально ровная. Зажимает барабан в токарном станке и обрабатывает.

Отрезает ленту наждачной бумаги нужной длинны. Оборачивает барабан наждачкой. Выравнивает и наносит разметку. Снимает наждачку. Наносит спрей-адгезив. Приклеивает наждачную бумагу.

Барабан готов. Изготовление барабана не сложно и не дорого, при необходимости можно изготовить несколько барабанов, с абразивом разной величины.

Шаг второй: стол
Верхняя часть стола изготовлена из МДФ. Отрезает доску по ширине токарного станка. По бокам закрепляет рейки.
Нижнюю часть стола устройства мастер изготовил из ламинированной доски от старой кровати. Ширина доски чуть меньше растояния между брусками верхней части. Сверлит отверстия для болтов крепления.


Отрезает брусок по ширине и длине направляющей станка. В бруске сверлит отверстия соосные столу. Изготавливает две шайбы. Шайбы по ширине больше направляющей. Устанавливает брусок в направляющую. Устанавливает доску и устанавливает болты. Снизу одевает шайбы и затягивает гайки.

Соединяет две части стола рояльной петлёй.

Шаг третий: регулировка
Делает две металлические пластины. Закрепляет на нижней части стола спереди (противоположная от рояльной петли часть).


В верхней крышке сверлит по бокам отверстия (над пластинами). Устанавливает в отверстия гайки врезные. Фиксирует их саморезами. Вкручивает болты.

Устанавливает пружину.

Закрепляет по бокам верхней крышки направляющие рейки. Включает станок и прижимает рейки к барабану. Делает в рейках полукруглые вырезы.

Шаг четвертый: кожух
Из МДФ вырезает пять реек. Боковые части трех и одну боковую часть двух реек отрезает под углом 67,5 градусов.
Наклеивает на полосы скотч. Промазывает стыки клеем. Сгибает кожух. Фиксирует до высыхания клея.

Вырезает и устанавливает крышки кожуха.

Что бы опилки не разлетались вверх, делает по бокам защитные крышки.

В верхней части кожуха вырезает отверстие под трубу пылесборника.

Наносит шпаклевку на кожух. Грунтует и красит кожух и части стола.

Шаг пятый: ручки
На 3D-принтере печатает ручки. Приклеивает их на головку болта. Каждый оборот ручки поднимает или опускает верхнюю часть и соответственно регулирует толщину заготовки.

Барабанный шлифовальный станок готов. Преимуществом станка является простота установки и снятие, дешевизна в изготовлении. В дальнейшем мастер хочет усовершенствовать самоделку и оснастить стол протяжным механизмом.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Барабанный шлифовальный станок 230 В (с подставкой) JWDS-1632-M 723520KM ― JET

Характеристики

Потребляемая (выходная) мощность 2,0 (1,1) кВт
Частота вращения барабана 1400 об/мин
Шлифовальный барабан Ø127х406 мм
Щеточный вал (опция) Ø130х410 мм
Ширина шлифовальной ленты 75 мм
Скорость подачи 0-3 м/мин
Ширина области шлифования (в два прохода) 406 (812) мм
Толщина заготовки 0,8-75 мм
Минимальная длина заготовки 60 мм
Диаметр вытяжного штуцера 100 мм
Габаритные размеры (ДхШхВ) 508х420х1007 мм
Вес 71 кг

Особенности

  • Возможность установки щеточного вала (опция)
  • Консольное расположение барабана
  • Плавная регулировка скорости подачи
  • Система контроля подачи SandSmart
  • Регулировка высоты положения барабана вращающейся рукояткой
  • Простая (без инструментов) регулировка параллельности транспортера
  • Корпус из чугунного литья
  • Алюминиевый шлифовальный барабан
  • Система быстрого фиксирования и натяжения шлифовальной ленты

Описание

JWDS-1632-М современная модель барабанного шлифовального станка с возможностью установки щеток для браширования древесины. Традиционная компоновка с консольным расположением рабочего узла позволяет работать с деталями, ширина которых вдвое превышает длину барабана или щётки. Высота над лентой транспортера регулируется вращением рукоятки, при этом можно контролировать как абсолютное значение по миллиметровой шкале на корпусе, так и относительное перемещение по лимбу на рукоятке. Регулировка параллельности вала и основания производится без вспомогательного инструмента: два фиксатора и винтовой упор оборудованы барашковыми рукоятками.

Привод транспортерной ленты оснащен плавной регулировкой скорости с электронной системой SandSmart, которая производит корректировку установленного значения в зависимости от величины нагрузки на двигатель. Если она достигнет критического значения (например, толщина заготовки увеличилась) скорость конвейера автоматически уменьшится, а позже, как только условия это позволят, автоматически вернется на прежний уровень.

В штатном варианте поставки модель укомплектована алюминиевым барабаном с намоткой из абразивной ленты. Благодаря фирменной системе крепления её замена производится быстро и просто. Доступ к узлу освобождается после откидывания кожуха-пылесборника, концы фиксируются прижимами-защелками, натяжение производится специальным пружинным устройством, которое компенсирует вытягивание ленты в процессе износа.

В качестве дополнительного оснащения поставляются щётки валики для браширования деревянных заготовок. В зависимости от типа такого валика и режима обработки достигается эффект искусственного старения с резким отчетливым проявлением структуры волокон дерева, простая шлифовка с удалением «ворса», либо промежуточный результат с неглубоким проявлением текстуры. Для переоборудования станка в брашировальный необходимо приобрести специальный вал (опция арт. RB.JWDS1632), на него в дальнейшем монтируют щётки и устанавливают сборку вместо барабана. Данная процедура производится без разборки станка и не требует особой квалификации.

Комплектация

  • Шлифовальная лента с зерном 80 G
  • Транспортерная лента с зерном 100 G
  • Комплект опорных ног для напольной установки

Видео

Двойной барабанный шлифовальный станок JET DDS-225 б/у



Особенности JET DDS-225:

  • Мощный и устойчивый станок, подходит для профессионального длительного применения;

  • Точная регулировка высоты заднего шлифовального барабана позволяет чётко выставить уровень барабанов в зависимости от зернистости ленты;

  • Быстрая замена шлифовальной ленты;

  • Применяются шлифовальные ленты шириной 75 мм и 100 мм;

  • Покрытие шлифовальных барабанов твердой резиной обеспечивает высокие результаты работы;

  • Равномерный подъём транспортёра на 4-х массивных винтовых осях;

  • 2-х скоростной механизм подачи для различных сочетаний шлифования;

  • 2 вытяжных штуцера на 100 мм обеспечивают больший объём вытяжки пыли;

  • У этого станка очень высокая производительность шлифования, поэтому мы советуем использовать мощные вытяжные установки, например, такие, как JET DC-1800 или JET DC-1100CK. Преимущество последней: встроенный фильтр для тонкой пыли, которая образуется при шлифовании в большом количестве.

Технические характеристики JET DDS-225:

Производительность шлифования:



Макс. ширина:

635 мм

Мин. длина:

230 мм

Макс. толщина:

133 мм

Мин. толщина:

0,8 мм

Шлифовальный цилиндр:

2 x Ø 152 x 635 мм

Число оборотов:

1400 об/мин

Ширина шлифовальной ленты:

75 или 100 мм

Скорость подачи:

2 или 3 м/мин

Мотор подающего устройства:

0,2 кВт

Отсасывающий патрубок:

2 х Ø 100 мм

Выходная мощность двигателя:

3,7 кВт / S1 100%

Входная мощность двигателя:

5,5 кВт / S6 40%

Габариты (Д х Ш х В):

1090 х 1120 х 1090 мм

Масса:

332 кг



Позиция 8142:

Состояние: в хорошем состоянии; в эксплуатации был менее года.
Страна происхождения: Тайвань.
Местонахождение: Самарская обл.
Цена: по запросу.




Обратите внимание: У нас Вы можете не только купить указанное оборудование, по и продать станки нам. В наличии имеются не только указанное оборудование, но и многое другое. Для более подробной информации обращайтесь.

Supermax 19-38 Барабанная шлифовальная машина | Rockler Woodworking and Hardware

SuperMax 19-38 идеально подходит для небольшого магазина или любителей деревообработки. Он производит ровные гладкие поверхности с непоколебимой плотностью, предоставляя вам преимущества широкой ленточной шлифовальной машины по невысокой цене. Исчезли провалы, выбоины и больные руки, возникающие при шлифовании рук. Барабанная шлифовальная машина 19-38 предлагает шлифование шириной 19 дюймов за один проход и 38 дюймов за двойной проход, что идеально подходит для выравнивания и сглаживания выступающих панельных дверей и фасадов ящиков, столешниц, деталей шкафов и многого другого.Барабанная шлифовальная машина 19-38 входит в стандартную комплектацию открытой подставки. Барабан предварительно обматывают наждачной бумагой зернистостью 80.


Характеристики:
  • Простое выравнивание: всего одна гайка регулирует конвейер параллельно шлифовальной головке
  • Индексированная настройка выравнивания для узкой и широкой ложи. При шлифовании материала шириной более 19 дюймов рычаг указателя будет правильно регулировать конвейер для безупречного шлифования широких досок.
  • Простая регулировка высоты: упорный подшипник под рукояткой и гайка над ней предотвращают смещение барабана из установленного положения во время шлифования.Отсутствие люфта или перекоса в механизме регулировки высоты, что обеспечивает более легкую и плавную регулировку высоты
  • Сверхширокий 22-дюймовый конвейер правильно поддерживает складские запасы шириной более 19 дюймов
  • Барабан никогда не выйдет из строя. Каретка барабана прикручена к основанию болтами, что предотвращает любые проблемы с перемещением или выравниванием.
  • Технология INTELLISAND ™ автоматически регулирует скорость конвейера в зависимости от нагрузки, предотвращая зарезание, повреждение или подгорание материала, обеспечивая однородную отделку даже при изменении структуры зерна и плотности, а также значительно увеличивая скорость строгания и размерной обработки абразива.
  • Прецизионно сплющенная стальная конвейерная платформа усилена четырьмя стальными поперечными профилями для предотвращения «прогиба» конвейера, гарантируя плоскостность менее чем.010 дюймов по ширине шлифовальной машины
  • Конвейерная лента для абразивного материала обеспечивает наилучшее сцепление с необработанной древесиной, давая вам возможность загружать очень короткие или тонкие материалы.
  • Запатентованная система крепления абразива эффективно натягивает обертки абразива, предотвращая отслоение или перекрытие абразивов
  • Самый простой доступ к абразивной системе крепления из любой барабанной шлифовальной машины. Очень широкое пространство для доступа к крепежным деталям, исключающее необходимость в специальных инструментах
  • Самоохлаждающийся барабан предотвращает перегрев и продлевает срок службы абразива
  • Натяжные ролики регулируются по высоте и прижимному давлению, что исключает возможность появления бекасов
  • Металлический пылезащитный кожух сформирован по форме барабана для оптимального отсоса пыли
  • Прочная чугунная конструкция для прочности, жесткости и снижения вибрации
  • Цифровой высотомер продается отдельно

В чем разница между барабанной шлифовальной машиной 19-38 и комбинированной шлифовальной машиной 19-38?
Барабанная шлифовальная машина 19-38 — это только барабанная шлифовальная машина с открытым концом; барабан не взаимозаменяем ни с какими головами.19-38 Combo может быть оснащен различными насадками для профильного шлифования (плоская головка щетки), травления (головка проволочной щетки), очистки регенерированной древесины (нейлоновая головка щетки) и шлифования плоской заготовки с помощью барабана. Станок 19-38 Combo оснащен инвертором переменного тока, который позволяет щеткам работать с переменной скоростью, тогда как барабанная шлифовальная машина 19-38 работает только с постоянной скоростью.

Могу ли я преобразовать барабанную шлифовальную машину 19-38 в щеточную машину, такую ​​как 19-38 Combo?
Хотя они выглядят одинаково, нет, барабанную шлифовальную машину 19-38 невозможно превратить в щеточную шлифовальную машину.Барабанная шлифовальная машина 19-38 не оснащена инвертором переменного тока, который позволяет чистящим головкам работать с переменной скоростью. Литье станка 19-38 Combo также отличается от литья барабана 19-38. Если вы чувствуете, что хотите использовать барабан и щетку, мы рекомендуем машину 19-38 Combo.

Барабанные шлифовальные машины

Барабанные шлифовальные машины В наличии 22-дюймовая барабанная шлифовальная машина (G0920) 2120 долларов.00 В наличии Барабанная шлифовальная машина 10 дюймов, 1 л.с. (G0716) 695,00 долл. США В наличии Барабанная шлифовальная машина 37 дюймов, 10 л.с. (G0449) $ 5 390,00 В наличии Трехфазная барабанная шлифовальная машина, 37 дюймов, 15 л.с. (G0450) 5500 долларов.00 В наличии Барабанная шлифовальная машина 37 дюймов, 10 л.с. (W1772) 5399,99 долл. США В наличии 26-дюймовая барабанная шлифовальная машина, 5 л.с. (W1678) 2 724,99 долл. США Больше на пути Барабанный шлифовальный станок с открытым концом, 18 дюймов, 1-1 / 2, с подачей VS (G0458Z) 1069 долларов.00 Больше на пути 24-дюймовая барабанная шлифовальная машина 5 л.с. с VS (G1066Z) 2750,00 долларов США Больше на пути 12-дюймовая барабанная шлифовальная машина HP 1-1 / 2 HP (G0459) 945,00 долл. США Больше на пути Барабан / лепестковая шлифовальная машина (G8749) 530 долларов.00 Больше на пути Барабанный шлифовальный станок с открытым концом, 18 дюймов, 1-1 / 2, с подачей VS (W1854) 1 074,99 долл. США Больше на пути Барабанная шлифовальная машина 16 дюймов, 2 л.с. с резиновым конвейером (G1079R) 1570 долларов.00 Больше на пути 24-дюймовая барабанная шлифовальная машина, 5 л.с. (G1066R) 2 295 долларов США Больше на пути Однофазная барабанная шлифовальная машина 26 дюймов, 5 л.с. (SB1102) 3 645 долларов США Больше на пути Настольный барабанный шлифовальный станок 12 «1-1 / 2 HP (W1740) 949 долларов.99 Больше на пути 3-фазная барабанная шлифовальная машина, 37 дюймов, 15 л.с. (W1773) 4 999,99 долл. США

Барабанная / лепестковая шлифовальная машина на Grizzly.com

{{#if рейтинг}}

{{#each stars}} {{#xif ‘this.показатель {{еще}} {{/ xif}} {{/каждый}}

{{/если}}

{{title}}
{{shortDate creationDate}}

{{#if imageKeys}} {{#each imageKeys}} {{/каждый}} {{/если}} {{#if комментарии.длина}} {{#each комментарии}} {{#if isOfficial}}

{{автор}} {{shortDate creationDate}}

{{/если}} {{/каждый}} {{/если}} {{#if комментарии.длина}}
{{#each комментарии}}

{{автор}} {{shortDate creationDate}}

{{/каждый}} {{/если}}

Использование барабанной шлифовальной машины для деревянных полов

Если у вашего деревянного пола есть серьезные проблемы, такие как глубокое обесцвечивание, выступы, канавки и ямы, единственный способ вернуть полу его первоначальный вид — это использовать шлифовальную машину для пола с барабаном.

Шлифовальные машины для полов бывают трех различных типов: кромкообрезные, орбитальные и барабанные. Обрезчик полов — это, по сути, мощная орбитальная ручная шлифовальная машина большого размера, которая позволяет шлифовать плинтусы и стены. Орбитальный шлифовальный станок для пола даже больше и мощнее, чем станок для обрезки кромок, но оба работают, беспорядочно и быстро перемещая один лист наждачной бумаги по дереву.

Барабанная шлифовальная машинка — это совершенно другой инструмент, в котором петля наждачной бумаги непрерывно движется вокруг барабана, разрывая дерево настолько, насколько вы хотите.С орбитальной шлифовальной машиной для пола сложно ошибиться, так как трудно удалить слишком много дерева. Напротив, барабанная шлифовальная машина для пола достаточно прочна, чтобы иметь возможность действовать в двух совершенно разных направлениях: либо разрушать ваш пол, создавая канавки, которые невозможно отремонтировать, либо шлифовать основные недостатки, чтобы ваш пол снова выглядел эффектно.

Аренда барабанной шлифовальной машины

Барабанная шлифовальная машина для полов — это оборудование, которое вам ни в коем случае не захочется покупать.Барабанные шлифовальные машины очень дороги, их стоимость исчисляется тысячами долларов, и у них есть только одно предназначение: шлифование древесины твердых пород. Домашние центры с арендуемыми компонентами и арендными площадками обычно имеют барабанные шлифовальные машины.

Купите больше наждачной бумаги, чем вам нужно

Зернистость наждачной бумаги относится к шероховатости наждачной бумаги. Во время аренды приобретите широкий ассортимент наждачной бумаги и больше, чем вы думаете, что вам нужно. С барабанной шлифовальной машиной вы будете покупать длинные полосы наждачной бумаги, которая не подходит для любого другого использования.Хорошая новость заключается в том, что большинство арендных площадок выкупают неиспользованную и чистую наждачную бумагу, понимая, что пользователям нужно покупать больше, чем необходимо. Причина, по которой вы хотите купить большое количество наждачной бумаги, заключается в том, что вы не хотите, чтобы вас застукали за наждачной бумагой, когда ваша барабанная шлифовальная машина для пола находится на «часах» аренды. Бегите к арендуемому двору или домашнему центру за наждачной бумагой, чтобы сократить дорогое время аренды.

Попросите арендную площадку нанести наждачную бумагу

Попросите арендодателя нанести вам первый кусок наждачной бумаги.Большинство домовладельцев не знакомы с тем, как наносить наждачную бумагу на шлифовальный станок, поэтому полезно наблюдать, как это делают другие.

Поднимите барабанную шлифовальную машину только с помощью

Барабанные шлифовальные машины для пола — это громоздкие монстры, которые весят более 100 фунтов. Чтобы поднять шлифовальную машину на платформу грузовика или в кузов внедорожника, вам обязательно понадобится помощь друга или сотрудника проката. Помните также, что вам понадобится помощь с шлифовальной машиной, когда вы вернетесь домой.

Избегайте удлинителей

Используйте только прилагаемый электрический шнур или удлинители, разрешенные в соответствии с инструкциями производителя.Барабанная шлифовальная машина для пола потребляет столько энергии, что можно расплавить удлинитель неподходящего размера, что приведет к возгоранию электрического тока.

Используйте пылезащитную маску, средства защиты органов слуха и защитные очки

Если вы любите работать без средств защиты, шлифование полов — не время. Несмотря на то, что на барабанной шлифовальной машине есть мешок для пыли, он собирает только большую часть пыли, а не всю ее. Также необходимы защитные очки. Барабанные шлифовальные машины для пола создают искры, когда попадают в гвозди, и могут стрелять частицами со скоростью пули.

Относитесь к мощности шлифовальной машины с уважением

Некоторые инструменты для улучшения дома, такие как кисти и пузырьковые уровни, безопасны и безвредны. Другие инструменты, такие как настольные пилы и гвоздезабиватели с пороховым приводом, настолько мощны и способны вызывать разрушения и травмы, что заслуживают не меньше, чем предельной осторожности и уважения.

К этой последней категории относятся шлифовальные машины с барабанным напольным покрытием. Пусть тот факт, что барабанные шлифовальные машины часто используются профессионалами в области напольных покрытий для искусственного повреждения полов, указывает на то, что барабанные шлифовальные машины могут испортить полы, не подлежащие ремонту.Если вы оставите барабанную шлифовальную машинку на одном месте слишком долго, возможны массивные выемки. Если вы не соблюдаете все правила техники безопасности, возможны травмы.

Песок в противоположном направлении движения барабана

Вы будете тянуть шлифовальную машину барабанного пола, а не толкать ее. Это означает, что вы перемещаете шлифовальный станок в направлении, противоположном движению барабана. Не пытайтесь приближаться к отделке, плинтусам, дверям, стенам и другим элементам, которые не подлежат шлифовке. Вы можете повредить эти предметы барабанной шлифовальной машиной либо от движущегося барабана, либо ударив по этим участкам корпусом машины.

Слегка шлифовать и зернистостью

При работе с шлифовальной машиной используйте только вес шлифовальной машины. Никакого дополнительного давления не требуется. Следуя волокнам древесины, потяните барабанную шлифовальную машину по прямым линиям, перекрывая каждую линию, как при стрижке газона. Часто останавливайтесь, чтобы дать отдых рукам и опорожнить мешок для пыли.

Правильное использование барабанной шлифовальной машины — The Wood Whisperer

Эта статья основана на вопросе Рика. Он пишет:

Мне интересно, как вы используете свою барабанную шлифовальную машину в мастерской.Вы используете его для утолщения или чистового шлифования? Как это вписывается в ваш рабочий процесс при изготовлении мебели. Какую зернистость оставляете на барабане и меняете ли зерно или просто придерживаетесь той? Удалось ли вам шлифовать столешницы большего размера с помощью консольной шлифовальной машины за два прохода? Мне посчастливилось приобрести барабанный шлифовальный станок и я хочу максимально использовать его возможности. Я понимаю, как большинство деревообрабатывающих станков вписываются в рабочий процесс, но это больше загадка. Спасибо за понимание.

Барабанная шлифовальная машина — это НЕ строгальный станок

При первом использовании барабанной шлифовальной машины очень соблазнительно думать о ней как о строгальном станке. В конце концов, машина работает точно так же. Но, вероятно, будет лучше, если вы будете рассматривать барабанную шлифовальную машинку только как инструмент для чистовой шлифовки. Удаление слишком большого количества инвентаря за один раз приведет к сильному тепловыделению, пригоревшей наждачной бумаге, перегоревшим предохранителям и поврежденному куску дерева.

Ставка на крупу

В большинстве случаев у меня на барабане есть бумага с зернистостью 80 или 120.Эта зернистость идеально подходит для удаления следов фрезерования на строгальном станке. И хотя я рекомендую не использовать большую толщину, эта более низкая зернистость, безусловно, позволит вам подкрасться именно к той толщине, которую вы ищете. Если вы плотник по дереву, это мечта! Если хотите, можете остановиться на этих более низких зернах и перейти прямо к произвольно выбранной шлифовальной машине для окончательного сглаживания. Но если вам нужно подготовить кучу деталей, стоит потратить время на то, чтобы сменить бумагу на 180 или 220 и получить фору на финишной шлифовке.Только помните, что барабанная шлифовальная машина довольно агрессивна. Поэтому, когда я шлифую с зернистостью 220 на барабанной шлифовальной машине, я возвращаюсь к зернистости 180 с помощью моей произвольной шлифовальной машины. Канавки, созданные барабанной шлифовальной машиной, глубже, чем вы думаете.

Другое применение

Другой распространенный вариант использования барабанной шлифовальной машины в моей мастерской — изготовление очень тонкой ложи (либо для прокладок, либо для облицовки кромок). Поэтому всякий раз, когда мне нужно сделать что-то толщиной менее 1/4 дюйма, барабанная шлифовальная машинка будет жизненно необходима. Это также означает, что я могу делать винир самостоятельно.Я беру тонкие ломтики толщиной 1/8 дюйма прямо с ленточной пилы и пропускаю их через барабанную шлифовальную машину, чтобы сгладить шероховатость и довести до толщины 3/32 дюйма.

Что касается бега очень широких частей, сделав два прохода, я не имею привычки делать это. Практически всегда приходится иметь дело с гребнем, независимо от того, насколько хорошо откалиброван станок. Конечно, это может быть проблемой для меня или моей настройки.

Барабанная шлифовальная машина — невероятно полезный инструмент, который окажет огромное влияние на ваш рабочий процесс.Это также откроет для вас множество дверей, особенно когда дело доходит до мира домашнего шпона. Хотя они недешевы, я считаю их выгодным вложением.

Как использовать шлифовальные и кромочные станки

Шлифование полов выполняется двумя машинами.

Барабанная шлифовальная машина

Основная машина — барабанная шлифовальная машина, которая используется на большей части пола. Эта шлифовальная машина работает из положения стоя.Но барабанная шлифовальная машина не может подойти очень близко к стенам, поэтому для обработки периметра комнаты вам нужно переключиться на обрезной станок, вращающийся абразивный диск диаметром 7 дюймов, который управляется из положения на коленях или в наклонном положении.

Обрезчик

Кромкообрезной станок используется для шлифования краев комнаты, а также на участках, на которых слишком мало места для использования барабана (например, в коридорах, где половицы проходят по ширине коридора). Несмотря на то, что эти две машины сильно различаются по размеру, их мощность хорошо сочетается, и обе обрабатывают древесину одинаковой глубины при использовании одинаковой зернистости.

Однако они обе шлифуют по-разному, и каждая машина требует использования особого рисунка шлифования. Прежде чем мы объясним, как управлять этими машинами, вам необходимо знать шаблоны, которым будет следовать каждая машина.

Шаблон для барабанной шлифовальной машины

Барабанная шлифовальная машинка выглядит как нечто среднее между пылесосом и газонокосилкой, но вы не можете перемещать ее по полу в режиме уборки пылесосом или кошения. Барабанные шлифовальные машины предназначены для того, чтобы в любой момент времени прорезать в древесине пола трещину шириной 8 дюймов и длиной 1/2 дюйма.

Пока барабан продолжает двигаться по полу, в зоне резки остается ровный ровный пол. Но если вы остановитесь хотя бы на мгновение, барабан оставит глубокую канаву, называемую «отметкой остановки» на поверхности пола.

Это означает, что барабанная шлифовальная машинка безопасно шлифует только тогда, когда она движется по прямой линии вперед или по прямой линии назад. Вы не можете шлифовать, когда поворачиваете или меняете направление. Итак, чтобы сделать наименьшее количество поворотов, вы сначала шлифуйте одну половину комнаты, затем один раз оборачиваетесь и шлифуйте вторую половину.

Начало у левой стены

С барабанными шлифовальными машинами Clark EZ-8, которые вы арендуете у Пита, вы всегда будете начинать с левой стены. Вы всегда должны убедиться, что машина находится в движении, прежде чем использовать ручку оперения, чтобы осторожно опустить барабан на пол.

Незадолго до того, как вы дойдете до стены, вы поднимете барабан с пола и, начав обратный проход, вы осторожно опустите его обратно на пол, потянув машину назад по тому же пути, который вы только что прошли во время движения. вперед.

Закончите с того места, где начали

Поскольку вы будете идти назад по тому же пути, который вы шлифовали, двигаясь вперед, вы окажетесь в том же самом месте, где начали. Осторожно поднимите барабан с пола, прежде чем остановиться.

Теперь вам нужно переместить машину на расстояние более четырех дюймов, чтобы следующий проход перекрывал первый проход, по крайней мере, на половину ширины шлифовального барабана. У EZ-8 есть три хороших колеса, одно из которых является поворотным, поэтому они очень маневренные и их легко перемещать из стороны в сторону.

Как только ваш барабан окажется в новом положении, повторите технику, которую вы использовали для первого прохода, осторожно опуская барабан, когда вы идете вперед, поднимая и опуская стену, где вы меняете направление, и шлифуйте назад прямо по пути, который вы использовали для иди вперед.

Повторите это вверх, назад, более четырех дюймов, пока не дойдете до правой стены. Поверните машину на 180 градусов (конечно, при этом шлифовальный барабан полностью оторван от пола), и вы автоматически увидите стену слева от вас.Теперь вы шлифуйте вторую половину комнаты так же, как и первую половину, слегка перекрывая две части, чтобы обеспечить плавное смешение.

Шлифовальный шаблон для обрезного станка

Edgers работают по часовой стрелке, поэтому вы потратите меньше времени на борьбу с машиной, если будете шлифовать комнату по часовой стрелке. Всегда начинайте с поля (центральной области) пола и двигайтесь к стене, чтобы вы могли быть уверены, что совместили область, отшлифованную барабанной шлифовальной машиной, с областью, которую вы делаете с обрезным станком.

Шлифуйте от 1 до 2 футов за раз, всегда заставляя обрезной станок двигаться вперед и назад по Z-образной схеме, приближаясь к стене с каждым проходом.

Убедитесь, что новый раздел перекрывает и совмещает новый раздел с только что завершенным разделом. Мы настоятельно рекомендуем вам разметить периметр комнаты карандашными отметками, чтобы вы могли отслеживать свой прогресс и убедиться, что вы все отшлифовали.

Иногда бывает трудно сохранить регулярный рисунок (как в случае с прямоугольной барабанной шлифовальной машиной) с помощью круглой шлифовальной машины.

Как пользоваться барабанной шлифовальной машиной EZ-8

  1. Установите абразивную втулку на шлифовальный барабан, аккуратно отцентрируйте и закройте дверцу доступа.Убедитесь, что мешок для пыли привязан к выхлопной трубе.
  2. Подключите машину к соответствующей заземленной цепи с предохранителями. Лучше всего подойдут схемы на 20 ампер (обычно используемые на кухнях или в ванных комнатах).
  3. Переверните тренажер в исходное положение (параллельно половицам, стена находится непосредственно слева от вас и на полпути между передней и задней стенками). Убедитесь, что рычаг управления шлифовальным барабаном находится в верхнем положении и что шлифовальный барабан не касается пола.Установите селекторный переключатель в начальное положение (S). После запуска позвольте переключателю вернуться в положение работы (R).
  4. Врезка пера: начните продвигать шлифовальную машину вперед, одновременно опуская шлифовальный барабан на поверхность пола с помощью рычага управления.
  5. Когда шлифовальный барабан полностью сцеплен с рычагом управления высвобождением поверхности, отрегулируйте темп для адекватного удаления материала, но всегда сохраняйте постоянный темп. Держите шлифовальную машину в движении, пока шлифовальный барабан находится в контакте с поверхностью пола, в противном случае останутся следы остановки.
  6. По возможности перемещайте машину по направлению волокон. Отшлифуйте поверхность с постоянной, медленной скоростью.
  7. Постепенно обрезайте перья в конце прохода, приподнимая шлифовальный барабан с помощью рычага управления. Для лучшего смешивания кромок расположите концевые точки в шахматном порядке.
  8. Всегда переводите селекторный переключатель в положение «Выкл.» (O) и немедленно отключайте машину от источника питания при замене абразива, опорожнении содержимого мешка для пыли или после завершения шлифовки.
  9. Опорожняйте мешок для пыли, когда он заполнен на 1/3. Никогда не оставляйте мешок для пыли с пылью от шлифовки без присмотра. Шлифовальная пыль может спонтанно воспламениться и стать причиной пожара или взрыва. Высыпайте пыль в чистый пластиковый пакет, плотно закройте и храните вдали от зданий. Никогда не кладите тряпки, пропитанные пятнами или пропитанными растворителем, в пакет с шлифовальной пылью.

Как работать на обрезном станке

  1. Установите наждачную бумагу: переверните машину вверх дном. В кронштейне за мотором находится специальный ключ.Используйте гаечный ключ, чтобы вывернуть винт и шайбу из центра шлифовальной тарелки. Отцентрируйте бордовую тарелку и шлифовальный диск по шлифовальной тарелке. Установите шайбу и фиксирующий винт в центр шлифовальной тарелки. Используя гаечный ключ, поверните винт по часовой стрелке. Убедитесь, что винт затянут.
  2. Прикрепите мешок для пыли к концу выхлопной трубы.
  3. Переместите машину на место работы.
  4. Подключите удлинитель к короткому шнуру питания на машине.
  5. Установите переключатель переменной скорости в положение «привет». ПРИМЕЧАНИЕ : Высокоскоростной режим предназначен для быстрого удаления древесины. Для чистовой резки и индивидуальной работы используйте низкоскоростной режим.
  6. Подключите другой конец удлинительного шнура к источнику питания. ОПАСНО: Всегда отключайте машину от сети перед заменой абразива. Никогда не оставляйте включенную машину без присмотра.
  7. Откинуть машину назад, чтобы диск наждачной бумаги не касался пола.
  8. Установите выключатель в положение «включено».
  9. Удерживайте машину в движении, опуская диск наждачной бумаги на поверхность пола. Не давите на машину. Вес машины обеспечивает достаточное давление для всех видов шлифования.
  10. Снимите мешок для пыли и опорожните его (в безопасный контейнер и вдали от зданий или огня), когда мешок заполнен на 1/3 или когда эффективность системы пылеподавления снижается.

ПРИМЕЧАНИЕ : Не храните и не ставьте машину на шлифовальный диск в сборе.Это может привести к деформации резиновой прокладки или нарушению баланса.

Области применения барабанных и орбитальных шлифовальных машин

В чем разница между барабанной шлифовальной машиной и орбитальной шлифовальной машиной? Лучшее объяснение звучит примерно так: «Барабанная шлифовальная машина похожа на бензопилу; Орбитальная шлифовальная машинка похожа на кусторез. Они оба рубят дерево, но с разной скоростью ».

Это объяснение приходит к нам после комплиментов Джима Сталесена, президента Hiretech, который указывает: «На некоторых работах будет работать только бензопила, и наоборот.Другими словами, вы не отправляете кусторез для работы с бензопилой или наоборот.

Имея это в виду, важно, чтобы сотрудники по аренде понимали разницу в этих двух очень разных типах машин, чтобы ваши клиенты могли достичь желаемого эффекта.

«Барабанная шлифовальная машина принимает втулку с наждачной бумагой, которая скользит по барабану, который опускается на пол с помощью ручки для опускания барабана», — объясняет Пол Альбрехт, национальный менеджер по аренде в Nilfisk Advance & Clarke.«Барабан вращается со скоростью 1800 об / мин, и, поскольку только небольшая часть бумаги / барабана находится в контакте с полом в данный момент времени, результатом является очень агрессивное режущее действие».

Стаалесен добавляет: «Барабанная шлифовальная машинка режет; орбитальная шлифовка. «

«Если ваш пол имеет грубую форму, имеет чашеобразную форму, поврежден или имеет очень тяжелую отделку, вам понадобится барабанная шлифовальная машина», — добавляет он. «Орбитальный пол не выровняется».

С другой стороны, орбитальная шлифовальная машинка идеально подходит для легкой шлифовки и полировки, или если вы просто хотите нанести свежий слой лака.

«С годами тенденция склонилась к орбитальной шлифовальной машине, потому что большинство арендаторов — новички, не имеющие большого опыта в шлифовании полов», — говорит Альбрехт. «Это позволило арендуемому дому арендовать шлифовальную машину, которая с гораздо меньшей вероятностью повредила бы пол клиента из-за отсутствия опыта. Однако из-за того, что орбитальная шлифовальная машина не может выравнивать деформированные полы, арендованный дом должен иметь барабанные, орбитальные и кромкошлифовальные машины ».

Стаалесен добавляет: «Самая полезная машина определяется состоянием цеха вашего клиента.Любой арендодатель, использующий шлифовальную машину для полов, должен иметь барабанные и орбитальные шлифовальные машины ».

Ничто не бьется в барабан

Существует несколько разновидностей барабанных шлифовальных машин. Разница связана с тем, как бумага наносится на сам барабан. Как правило, существует три основных типа:

Прижимная планка — В этом типе барабанной шлифовальной машины прижимная планка плотно прикручивается к барабану, удерживая бумагу на месте. Этот тип наиболее распространен.

Расширяемый — этот вариант набирает популярность, потому что с ним немного проще и легче обращаться домашним мастерам.В этом случае лента скользит по барабану, полагаясь на центробежную силу, удерживающую бумагу на месте. Обратной стороной является то, что бумага для этого типа шлифовальной машины в два раза дороже, чем бумага, используемая в моделях прижимной планки.

Кулачковый замок — Кулачковый замок или барабан с прорезями является более старой технологией, но все еще используется сегодня. Обучить домашних мастеров правильному использованию бумаги может быть довольно сложно, и для закрепления бумаги на барабане требуется гаечный ключ.

«Шлифовальные машины с кулачковым замком можно модернизировать, чтобы превратить их в модели с зажимными стержнями, — говорит Сталесен, — но нецелесообразно преобразовывать их в расширяемый барабан, поскольку это совершенно другое шасси.”

Франк Барус, президент Essex Silverline, объясняет, что с барабанными шлифовальными машинами скорость барабана, давление, прикладываемое оператором, и контролируемый темп оператора, а также зернистость наждачной бумаги определяют резку и чистовую обработку древесины. пол. «Линия контакта обычно представляет собой линию шириной 8 дюймов и толщиной, дюйма, которая может обеспечивать давление 18 фунтов на квадратный дюйм или более», — говорит он.

Выход на орбиту

«Орбитальная шлифовальная машинка просто орбитальная по своей природе», — говорит Альбрехт.«Ведущий диск колеблется случайным образом, что приводит к более медленному, но менее рискованному шлифованию».

Орбитальные шлифовальные машины

полагаются на вес машины, чтобы обеспечить давление, необходимое для шлифования материалов на полу. «Давление, оказываемое весом машины, составляет около 2 фунтов на квадратный дюйм», — говорит Барус. «Орбиталь — это случайное шлифование, которое не должно повторять текстуру древесины».

Он продолжает: «Орбитальная шлифовальная машина намного менее агрессивна, так как давление шлифования примерно в 10 раз меньше, чем у барабанной шлифовальной машины.Тем не менее, орбиталь хорошо справляется с новыми полами, нанося те же зерна, что и барабанная шлифовальная машинка. Orbital выполняет растрирование и растушевку на вашем полу перед нанесением первого слоя отделки. Orbital — это шлифовальный станок, который можно использовать, если вам не нужно удалять старую отделку. Он отлично справляется с удалением грязи и черновой обработкой для нанесения нового покрытия ».

Согласно Сталесену, когда орбитальные шлифовальные машины впервые прижились, они были основаны на предположении, что чем больше, тем лучше, но это уже не так.

«Раньше это был типичный блокнот размером 12 на 24 дюйма. Это был менталитет «чем больше, тем лучше», но наука его не подтвердила », — говорит Стаалесен. «При шлифовании эффективность определяется в фунтах на квадратный дюйм (PSI)».

Чтобы добиться большего PSI, колодки пришлось сделать меньше. Сегодня вы видите много подушек размером 12 на 18 дюймов, а Hiretech HTF Orbital предлагает подушечки размером 4 ½ на 15 ¾ дюймов, которые производят на бумаге в три раза больше фунтов на квадратный дюйм, чем подушечки 12 на 18 дюймов. «И машина весит всего 96 фунтов против обычных 125 фунтов», — говорит Стаалесен.

Правильные вопросы

«Считается, что барабанные шлифовальные машины могут быть инструментом, который в неопытных руках может повредить пол», — говорит Стаалесен. «Предприятия по аренде боятся, что пользователь повредит их пол, поэтому они арендуют орбитальную станцию, когда им действительно нужна барабанная шлифовальная машина. Результат — недовольный покупатель ».

Успех вашего клиента действительно сводится к тому, чтобы задавать правильные вопросы. Эти вопросы включают:

  • Какой формы у вас пол?
  • Нужно ли выровнять пол?
  • Есть ли жирный лак, который нужно удалить?
  • Есть ли у вашего пола деформации?

«Если ответ на любой из этих вопросов утвердительный, вашему клиенту нужна барабанная шлифовальная машина», — говорит Стаалесен.«Если этаж вашего покупателя в хорошей форме, орбитальный этаж подойдет».

Обучение — ключ к успеху

Как и в случае любого арендуемого оборудования, всегда существует вероятность того, что ваши клиенты не достигнут желаемых результатов. Один из способов избежать этого — предоставить все инструменты, необходимые для обеспечения их успеха. Эти инструменты включают бумажные инструкции по эксплуатации машины и старые добрые практики. Стаалесен предлагает домашним мастерам вложить деньги в кусок фанеры и использовать шлифовальное оборудование на древесных отходах, прежде чем ударить им по полу.Компании по аренде могут пойти еще дальше и предложить покупателям демонстрационную площадку в своем магазине, чтобы опробовать машины перед тем, как забрать их домой.

«Барабанная шлифовальная машина требует немного практики, и ее агрессивное режущее действие может привести к неравномерности конечного результата», — говорит Альбрехт. «С учетом сказанного, даже немного потренировавшись, новичок может рассчитывать на отличные результаты с барабанной шлифовальной машиной».

Стаалесен соглашается, добавляя: «С барабанной шлифовальной машиной, если вы освоитесь с ней, вы добьетесь большего успеха.Главное, чтобы он всегда двигался равномерно. Пока он соприкасается с полом, вы не можете остановиться, иначе это вызовет «остановку барабана» или заметное углубление в области.

Тенденции шлифования полов

Среди новинок в области шлифовки полов — пылеподавление. «Агентство по охране окружающей среды недавно посетило профессиональную сторону шлифования полов», — говорит Барус. «Они требуют почти полного контроля над пылью. Сфера аренды еще не попала под новые правила, но, вероятно, это уже не за горами.«

Независимо от нормативных требований, по словам Стаалесена, контроль пыли привлекает клиентов. «Маркетинговые исследования показывают, что препятствием для DIY является образование пыли. Традиционные тканевые мешки для пыли существуют уже 50-60 лет, но они позволяют улетучиваться большому количеству пыли. Hiretech — единственная компания, которая выводит на рынок одноразовые бумажные пакеты ».

Стаалесен говорит, что эффективное управление пылью «приводит к более чистой рабочей площадке и устранению переносимых по воздуху частиц пыли, которые могут содержать небольшое количество свинца из старых лаков.”

На что обратить внимание

Ищете ли вы барабанную шлифовальную машину или орбитальную шлифовальную машинку для сдачи в аренду, следует помнить о некоторых важных моментах.

«Что касается барабанной шлифовальной машины, обратите внимание на легкость смены бумаги, возможность опустить барабан на пол, удерживая шлифовальный станок в устойчивом трехточечном положении и возможность разборки шлифовального станка для транспортировки», Альбрехт говорит. «И, наконец, выберите устройство, которое можно подключить к пылесосу для улучшенного пылеулавливания.«

Когда дело доходит до орбиталей, Альбрехт советует искать устройство, которое имеет долгую репутацию безупречной работы и допускает использование наждачной бумаги сторонних производителей. «Это позволяет дому покупать бумагу из множества разных мест, гарантируя, что они получают наждачную бумагу по разумной цене. И снова ищите устройство, которое можно подключить к пылесосу для лучшего сбора пыли».

Когда дело доходит до оборудования для шлифования полов, все дело в том, чтобы предложить клиенту решение.«Физика определяет давление, скорость и контроль, а также нашу способность упаковать их для решения проблем», — говорит Барус. «А решение проблем — наша цель в мире шлифовки полов».

.

Добавить комментарий

Ваш адрес email не будет опубликован.
