6У612, 6У616 станок продольно-фрезерный двухстоечный. Паспорт, схемы, описание
Сведения о производителе продольно-фрезерного станка 6У612, 6У616
Производитель продольно-фрезерного станка 6У612, 6У616 — Ульяновский завод тяжелых и уникальных станков УЗТС, основанный в 1956 году.
Станки, выпускаемые Ульяновским заводом тяжелых и уникальных станков УЗТС
- 6А54 станок фрезерный вертикальный бесконсольный 650 х 2200
- 6А56 станок фрезерный вертикальный бесконсольный 800 х 2000
- 6А59 станок фрезерный вертикальный бесконсольный 1000 х 2500
- 6У312, 6У316 станок продольно-фрезерный одностоечный1250 х 4000, 1600 х 5000
- 6У612, 6У616 станок продольно-фрезерный двухстоечный1250 х 4000, 1600 х 5000
- 65А60Ф1 станок фрезерный вертикальный бесконсольный 630 х 2000
- 65А80 станок фрезерный вертикальный бесконсольный 800 х 2000
- 65А90 станок фрезерный вертикальный бесконсольный 1000 х 2500
- 654 станок фрезерный вертикальный бесконсольный 630 х 1600
- 6560 станок фрезерный вертикальный бесконсольный 630 х 1600
- 6620, 6625 станок продольно-фрезерный двухстоечный 2000 х 6300
6У612 станок фрезерный продольный двухстоечный четырехшпиндельный.
Назначение, область примененияПродольно-фрезерный четырехшпиндельный станок 6У612 предназначен для фрезерования крупногабаритных деталей из чугуна, стали и цветных металлов методами фрезерования, сверления в единичном, мелкосерийном и серийном производстве.
Особенности конструкции фрезерного продольного станка 6У612
Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачи шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные работы.
Раздельные приводы подач стола и фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.
Оснащение направляющих стола и саней планками из антифрикционного сплава, а также применение системы смазки стола под давлением значительно повысило надежность и долговечность станка.
В приводе стола имеется механизм автоматического выбора зазора в паре червяк — рейка, обеспечивающий возможность эффективного попутного фрезерования.
Управление станками (включая регулирование подач стола, бабок и шпинделей, а также шкалы отсчетных устройств перемещений узлов) сосредоточено на подвесном пульте.
Сокращение вспомогательного времени и повышение производительности станков достигается:
- механизированным зажимом инструмента;
- автоматическим зажимом фрезерных бабок, гильз шпинделей и поперечины;
- механизированным поворотом фрезерных бабок;
- механизированным перемещением пульта управления;
- применением транспортеров для удаления стружки.
Электроприводы подач станков выполнены па тиристорных преобразователях.
Класс точности станков Н.
Габаритные размеры рабочего пространства продольного фрезерного станка 6У612
Габаритные размеры рабочего пространства станка 6У612
Габаритные размеры рабочего пространства станка 6У612. Смотреть в увеличенном масштабе
Посадочные и присоединительные базы фрезерного станка 6У612
Посадочные и присоединительные базы фрезерного станка 6У612
Посадочные и присоединительные базы фрезерного станка 6У612.
Смотреть в увеличенном масштабе

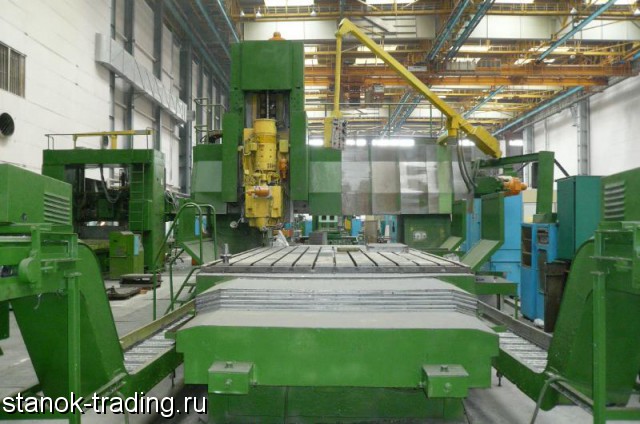

Общий вид вертикального продольно-фрезерного станка 6У612

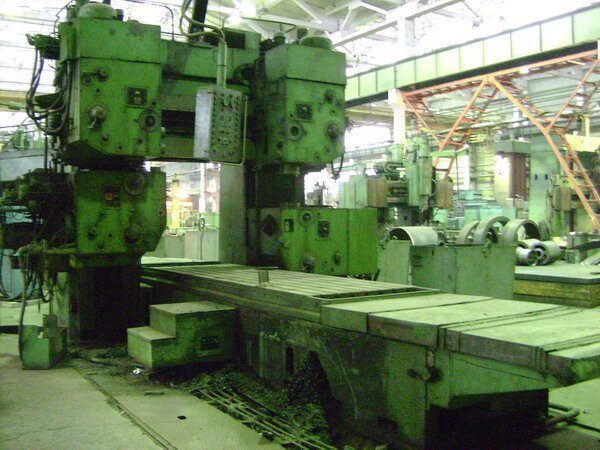

Фото продольно-фрезерного станка 6У612
Фото продольно-фрезерного станка 6У612. Смотреть в увеличенном масштабе

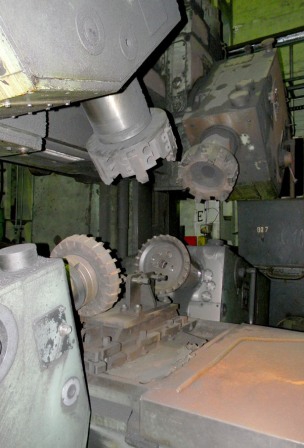

Фото продольно-фрезерного станка 6У612
Фото продольно-фрезерного станка 6У612. Смотреть в увеличенном масштабе

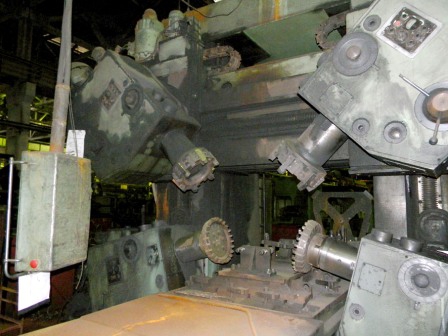

Фото продольно-фрезерного станка 6У612
Установочный чертеж продольного фрезерного станка 6У612
Установочный чертеж фрезерного станка 6У612
Установочный чертеж фрезерного станка 6У612. Смотреть в увеличенном масштабе
Читайте также: Регулировка фрезерных станков
Технические характеристики продольно-фрезерного станка 6У612
Технические характеристики продольно-фрезерного станка 6У612
Технические характеристики продольно-фрезерного станка 6У612. Смотреть в увеличенном масштабе
Технические характеристики продольно-фрезерного станка 6У612
Технические характеристики продольно-фрезерного станка 6У612.
Смотреть в увеличенном масштабе
Связанные ссылки. Дополнительная информация
Технические характеристики продольно-фрезерных станков 6У612 и 6У616
- Вы здесь:
- Станки
- Фрезерные
- Категория: Фрезерные
- фрезерный станок
- продольно-фрезерный станок
- Описание
- Фото
Описание
Ульяновский завод тяжелых и уникальных станков
Продольно-фрезерные станки моделей 6У612 и 6У616 предназначены для фрезерования крупногабаритных изделий из чугуна, стали и цветных металлов.
Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачи шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные работы.
Раздельные приводы подач стола и фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.
Оснащение направляющих стола и саней планками из антифрикционного сплава, а также применение системы смазки стола под давлением значительно повысило надежность и долговечность станков.
В приводе стола имеется механизм автоматического выбора зазора в паре червяк—рейка, обеспечивающий возможность эффективного попутного фрезерования.
Станки снабжены устройством для регистрации перекоса поперечины после ее установочного перемещения и закрепления на стойках.
Управление станками (включая регулирование подач стола, бабок и шпинделей, а также шкалы отсчетных устройств перемещений узлов) сосредоточено на подвесном пульте.
Сокращение вспомогательного времени и повышение производительности станков достигается:
— механизированным зажимом инструмента;
— автоматическим зажимом фрезерных бабок, гильз шпинделей и поперечины;
— механизированным поворотом фрезерных бабок;
— механизированным перемещением пульта управления;
— применением транспортера для удаления стружки.
Электропривод станков выполнен на тиристорных преобразователях.
Класс точности станков Н.
| Основные данные | 6У612 | 6У616 |
|---|---|---|
| Наибольшие размеры обрабатываемого изделия (ширина х высота), мм | 1250 х 1250 | 1600 х 1250 |
| Наибольшая масса обрабатываемого изделия, кг | 18000 | 25000 |
| Размеры рабочей поверхности стола (ширина х длина), мм | 1250 х 4000 | 1600 х 5000 |
| Наибольший ход стола, мм | 4500 | 5500 |
| Наибольший угол поворота фрезерных бабок, град: | ||
| — вертикальных | ±45 | |
| — горизонтальных | ±30 | |
| Наибольшее перемещение гильз шпинделей, мм | 315 | |
| Наибольший диаметр торцовых фрез, мм | 400 | |
| Размер конца шпинделя по ГОСТ 836—72 | 60 | |
| Механика станков | ||
| Количество скоростей шпинделя | 18 | |
| Число оборотов шпинделя в минуту (ϕ=1,26) | 25-1250 | |
| Бесступенчатые подачи, мм/мин: | ||
| — стола | 5-1000 | |
| — фрезерных бабок | 8-800 | |
| — гильз шпинделей | 4-400 | |
| Скорость быстрого перемещения, мм/мин: | ||
| — стола | 5500-6000 | |
| — фрезерных бабок | 2000 | |
| — гильз шпинделей | 1000 | |
| Скорость перемещения поперечины, мм/мин | 550 | |
| Наибольший крутящий момент на шпинделе, кгс·м | 375 | |
| Наибольшее усилие подачи, кгс: | ||
| — стола | 8000 | |
| — бабок | ||
| — вертикальных шпинделей | 1500 | |
| — горизонтальных шпинделей | 900 | |
| Привод, габарит и масса станка | ||
| Питающая электросеть: | ||
| — род тока | Переменный, трехфазный | |
| — частота, Гц | 50 | |
| — напряжение, В | 380 | |
| Тип автомата на вводе | ШАВ-4Б | |
| Номинальный ток расцепителей вводного аппарата при напряжении 380 В, А | 600 | |
| Электродвигатели: | ||
| привода шпинделя: | ||
| — тип | АО2-71-4-С1 | |
| — мощность, кВт | 22 х 4 | |
| — число оборотов в минуту | 1460 | |
| привода подачи стола: | ||
| — тип | П-61 | |
| — мощность, кВт | 11 | |
| — число оборотов в минуту | 1500 | |
| быстрого перемещения стола: | ||
| — тип | АО2-51-4-С1 | |
| — мощность, кВт | 7,5 | |
| — число оборотов в минуту | 1460 | |
| привода подач бабок: | ||
| — тип | П-52-С1 | |
| — мощность, кВт | 4,3 х 4 | |
| — число оборотов в минуту | 1000/3000 | |
| перемещения поперечины: | ||
| — тип | АОС2-52-4-С1 | |
| — мощность, кВт | 11 | |
| — число оборотов в минуту | 1350 | |
| маслонасоса стола: | ||
| — тип | АО2-31-6 | |
| — мощность, кВт | 1,5 | |
| — число оборотов в минуту | 960 | |
| станции гидропривода вспомогательных устройств: | ||
| — тип | АО2-41-6-С1 | |
| — мощность, кВт | 3 | |
| — число оборотов в минуту | 960 | |
| станций гидропривода фрезерных бабок: | ||
| — тип | АОЛ2-22-6-С1 | |
| — мощность, кВт | 1,1 х 4 | |
| — число оборотов в минуту | 930 | |
| станции гидропривода поперечины: | ||
| — тип | АО2-31-6-С1 | |
| — мощность, кВт | 1,5 | |
| — число оборотов в минуту | 960 | |
| Центральная система смазки: | ||
| — емкость бака, л | 630 | |
| — производительность насоса, л/мин | 18 | |
| Станция гидропривода вертикальной бабки: | ||
| — емкость бака, л | 22 | |
| — производительность насоса, л/мин | 8 | |
| Станция гидропривода горизонтальной бабки: | ||
| — емкость бака, л | 25 | |
| — производительность насоса, л/мин | 8 | |
| Станция гидропривода поперечины: | ||
| — емкость бака, л | 40 | |
| — производительность насоса, л/мин | 18 | |
| Станция гидропривода вспомогательных устройств: | ||
| — емкость бака, л | 20 | |
| — производительность насоса, л/мин | 18/18 | |
| Габарит станков, мм: | ||
| — длина | 11070 | 13170 |
| — ширина | 5630 | 5980 |
| — высота | 5200 | 5200 |
| Масса станка, кг | 127000 | 132000 |
Фото
