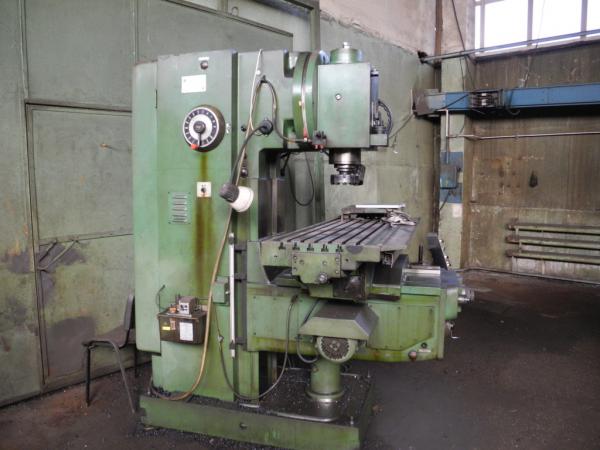

Вертикально-фрезерный станок 6Т13-29 разработан специалистами Горьковского (Нижегородского) Завода Фрезерных Станков (ЗФС) и предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.
Модель фрезерного оборудования 6Т13-29 является одной из модификаций фрезерного станка 6Т13.
Технические характеристики вертикально-фрезерного станка 6Т13-29
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Длина рабочей поверхности стола, мм | 1600 |
| Ширина стола, мм | 400 |
| Наибольшее перемещение по осям X,Y,Z, мм | 1000_400_430 |
| ЧПУ | — |
Пределы частот вращения шпинделя Min/Max, об/мин. |
31,5 — 1600 |
| Мощность, кВт | 11 |
| Габариты, мм | 2570_2252_2430 |
| Масса, кг | 4300 |
| Начало серийного выпуска, год | 1989 |
| Завод-производитель | Завод Фрезерных Станков ЗФС, ОАО |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок вертикальный консольно-фрезерный 6Т13-29 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели 6Т13-29 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке.
Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию — Станок вертикальный консольно-фрезерный 6Т13-29 составляет:
- новые станки — 12 мес.,
- после капитального ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок вертикальный консольно-фрезерный 6Т13-29 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикальный консольно-фрезерный 6Т13-29 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Аналоги 6Т13-29
Популярные модели
Технические характеристики консольного фрезерного станка модели 6Т13-1
- Вы здесь:
- Станки
- Фрезерные
- Категория: Фрезерные
- фрезерный станок
- консольно-фрезерный станок
- вертикальный фрезерный станок
- Описание
- Руководство
- Фото
- Видео
Описание
Горьковское СПО
Станок фрезерный консольный вертикальный модели 6Т13-1 предназначен для фрезерования деталей из стали, чугуна и цветных металлов торцовыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства.
В серийном производстве благодаря наличию полуавтоматических и автоматических циклов станки могут успешно использоваться на работах операционного характера в поточных и автоматических линиях. На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее. Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производится на данных станках с применением делительной головки или накладного круглого стола.
Класс точности станка Н по ГОСТ 8—77.
Особенности конструкции станка: широкий диапазон величин подач стола; быстросменное крепление инструмента; наличие механизма замедления подачи; замедление рабочей подачи в автоматическом цикле; возможность работы в автоматических циклах, включая обработку по рамке; автоматизированная смазка узлов; применение бесконтактных быстродействующих электромагнитных муфт в приводе подач; повышенная точность станка за счет расположения винта поперечной подачи по оси фрезы; возможность перемещать стол одновременно по двум и трем координатам; применение электродвигателя постоянного тока в приводе подач; дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного программного управления.
| Основные данные | |
|---|---|
| Размеры рабочей поверхности стола по ГОСТ 165—81 | 400 х 1600 |
| Количество Т-образных пазов стола | 3 |
| Ширина Т-образных пазов по ГОСТ 1574—75, мм: | |
| — направляющего | 18Н9 |
| — крайних | 18Н11 |
| Расстояние между Т-образными пазами по ГОСТ 6569—75, мм | 100 |
| Наибольшее перемещение стада по ГОСТ 165—81, мм: | |
| — продольное | 1000 |
| — поперечное | 340 |
| — вертикальное | 430 |
| Конец шпинделя по ГОСТ 836—72 (конус по ГОСТ 15945—70) | 50 |
| Количество частот вращений шпинделя | 18 |
| Частота вращений шпинделя, об/мин | 31,5-1600 |
| Количество подач стола | 22 |
| Подача стола s, мм/мин: | |
| — продольная | 12,5-1600 |
| — поперечная | 12,5-1600 |
| — вертикальная | 4,1-530 |
| Пропорциональная замедленная подача, мм/мин | 1/2 S |
| Скорость быстрого перемещения стола, мм/мин: | |
| — продольного | 4000 |
| — поперечного | 4000 |
| — вертикального | 1330 |
| Расстояние от торца шпинделя до рабочей поверхности стола по ГОСТ 165—8 (при вдвинутой гильзе), мм: | |
| — наименьшее | 70 |
| — наибольшее | 500 |
| Расстояние от оси шпинделя до направляющих станины, мм | 420 |
| Перемещение гильзы шпинделя, мм | 80 |
| Угол поворота головки, град | ±45 |
| Наибольшая масса обрабатываемой детали, кг | 300 |
| Габарит станка, мм | 2570 х 2252 х 2430 |
| Масса станка с электрооборудованием, кг | 4250 |
| Электрооборудование | |
| Питающая электросеть: | |
| — род тока | Переменный трехфазный |
| — частота, Гц | 50 |
| — напряжение, В | 380 |
| Тип автомата на вводе | АЕ2046-120А |
| Напряжение цепей управления, В | 110 |
| Напряжение цепи местного освещения, В | 24 |
| Количество двигателей на станке | 4 |
| Электродвигатели: | |
| привода главного движения: | |
| — тип | 4А132М4У3 |
| — мощность, кВт | 11,0 |
| — частота вращения, об/мин | 1500 |
| привода подачи стола: | |
| — тип | 4А100S4У3 |
| — мощность, кВт | 3,0 |
| — частота вращения, об/мин | 1425 |
| зажима-разжима инструмента: | |
| — тип | 4АА56В4У3 |
| — мощность, кВт | 0,18 |
| — частота вращения, об/мин | 1370 |
| насоса центробежного (вертикального): | |
| — тип | Х14-22М |
| — мощность, кВт | 0,12 |
| — частота вращения, об/мин | 2800 |
| Суммарная мощность всех электродвигателей, кВт | 14,3 |
| Корректированный уровень звуковой мощности LpA, дБА, не более | 102 |
