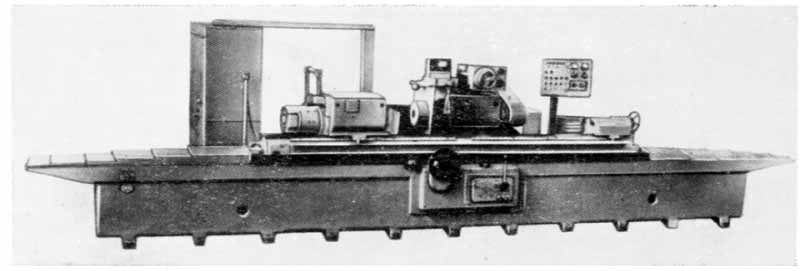

Круглошлифовальный станок 3м175
Круглошлифовальный станок 3м175 используется для осуществления процедур по наружному шлифованию цилиндрических, а также пологих конических поверхностей деталей путем врезного или продольного шлифования.
Оборудование данного вида является эффективным, как в случае единичного, так серийного и крупносерийного производства.
Принцип работы
Круглошлифовальный станок 3м175 представляет собой полуавтоматическое техническое устройство, в котором автоматизированными и механизированными являются не только продольный и врезной методы шлифования, но также:
- изменение поперечных, круговых и продольных подач;
- включение и отключение охлаждающей жидкости;
- пуск и остановка заготовки;
- перегон шлифовальной бабки по винту и т. д.
Конструктивные особенности
Обращаем внимание, что круглошлифовальный станок 3м175 может быть изначально настроен на обработку конкретной заготовки, что позволяет максимально эффективно решать производственные задачи.
С помощью данного оборудования, реализуемого компанией «Русстанко», осуществляется шлифование поверхностей шейки, а также подступичной части ж/д оси РУ1Ш. Процедура производится за одну установку заготовки, как в случае изготовления, так и при ремонте колесных пар.
Технические характеристики 3М175
| Характеристика | 3М173 |
3М174 |
3М175 |
|---|---|---|---|
| Размеры устанавливаемой заготовки, max, мм: — диаметр / длина |
400/1400 |
400/2000 |
400/2800 |
| Размеры шлифования, max, мм: — диаметр / длина |
400/1260 |
400/1800 |
400/2520 |
| Масса 3М175 устанавливаемой заготовки, max, кг | 1000-15 | 1000-15 | 1000-15 |
| Длина перемещения стола, max, мм | 1400 | 2000 | 2800 |
| Высота центров над столом, мм | 210 | 210 | 210 |
| Класс точности по ГОСТ 8 | П | П | П |
| Конус в шпинделе передней и пиноли задней бабок по ГОСТ 25557 | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шлифовального шпинделя по ГОСТ 2323 (конусность 1:5), мм: — номинальный диаметр — диаметр опорных шеек |
100h21 |
100h21 |
100h21 |
| Размеры шлифовального круга, max, мм: — диаметр наружный / внутренний — высота |
750/305 80; 100 |
750/305 80; 100 |
750/305 80; 100 |
| Частота вращения шпинделя шлифовальной бабки, мин-1 | 1270 | 1270 | 1270 |
| Частота вращения заготовки (регулируется бесступенчато), мин-1: — наибольшая — наименьшая |
180; 360 |
180; 360 |
180; 360 |
| Окружная скорость шлифовального круга, м/с | 35; 50 | 35*; 50 | 35*; 50 |
| Угол поворота верхнего стола, max, градус: — по час.  стрелке/против час. стрелки |
2 / 6 |
2 / 5 |
2 / 4 |
| Суммарная мощность эл/двигателей, кВт | 26,19; 23,98 | 26,19; 23,98 | 26,19; 23,98 |
| Питающая сеть: Род тока Напряжение, В Частота тока, Гц |
перем 3-фазн 380; 220; 400; 415; 440 50; 60 |
перем 3-фазн 380; 220; 400; 415; 440 50; 60 |
перем 3-фазн 380; 220; 400; 415; 440 50; 60 |
| Габаритные размеры с отдельно расположенным оборудованием, мм: — длина — ширина — высота |
5760 |
6710 |
8310 |
| Масса 3М175 нетто, кг | 10420 | 11600 | 13850 |
Круглошлифовальные станки 3М175 в России
- Главная
- Продажа
- Круглошлифовальные станки
- Круглошлифовальный станок 3М175
Вы можете очень быстро сравнить цены круглошлифовального станка 3М175 и подобрать оптимальные варианты из более чем 76697 предложений
круглошлифовальный станок 3М175
Состояние: Б/У Год выпуска: 1987
Продается б/у круглошлифовальный станок 3М175Технические характеристики: Размеры устанавливаемой заготовки, max, мм: — диаметр/длина 400/2800 Размеры шлифования, max, мм: — диаметр/длина 400/2520.
..
09.01.2023 Таганрог (Россия)
Состояние: Б/У Год выпуска: 1981 Производитель: Россия
Круглошлифовальный станок 3М175, 1981 г.в. Модернизированная электрика, счетчик часов наработки.Диаметр обработки до 400 мм.Мах длина обработки до 280 мм.
19.12.2022 Екатеринбург (Россия)
круглошлифовальный станок 3М175
Состояние: Б/У Год выпуска: 1976
Продается (продаю, продам, имеется на продажу, продажа) б/у круглошлифовальный станок 3М175.Технические характеристики:Размеры устанавливаемой заготовки, max, мм: — диаметр/длина 400/2800; Размеры…
04.01.2023 Таганрог (Россия)
круглошлифовальный станок 3М175
Состояние: Б/У Год выпуска: 1984
Продается б/у круглошлифовальный станок 3М175Технические характеристики: Размеры устанавливаемой заготовки, max, мм: — диаметр/длина 400/2800; Размеры шлифования, max, мм: — диаметр/длина.
..
04.01.2023 Таганрог (Россия)
Круглошлифовальный станок 3м175 400*2800мм
Состояние: Б/У Год выпуска: 1987 Производитель: Россия
Реализуем бу универсальный круглошлифовальный станок , модель 3м175,производство Украина1987г.в., есть люнеты, макс. диаметр 400мм, рмц 2800мм,Также продаем станок модели :1. 3м174…
18.03.2019 Москва (Россия)
Состояние: Б/У Год выпуска: 1986 Производитель: Россия
круглошлифовальный станок , модель 3м175 , диаметр 400мм , длина детали до 2800мм , масса 16 тонн.пр-во Украина.
29.03.2022 Пермь (Россия)
круглошлифовальный станок 3м175
Состояние: Новый Производитель: Украина
В наличии
руглошлифовальный станок модели 3М175 предназначен для врезного и продольного шлифования наружных цилиндрических и пологих конических поверхностей в условиях единичного, серийного и крупносерийного.
..
29.12.2020 Киржач (Россия)
круглошлифовальный станки 3М175 3М196 3М19
Состояние: Б/У Год выпуска: 1980
куплю на постоянной основе фото и комплектность и ценукруглошлифовальный 3М175 3М196 3М19 прошу
29.12.2022 Москва (Россия)
3М175 круглошлифовальный станок
Состояние: Новый
В наличии
Круглошлифовальный станок 3М175 (400х2800), после капитального ремонта и модернизации. Электрическая часть выполнена на базе программируемого контроллера, панель оператора. Гарантия….
30.09.2019 Брянск (Россия)
3м175 круглошлифовальный станок 400х2800мм
Состояние: Б/У Год выпуска:
круглошлифовальный станок 3м175 , 400Х2800мм , подключен, сост.
отличное , 1987г.в.
11.05.2019 Березники (Россия)
Круглошлифовальные станки 3У131ВМ, 3У133ВМ, 3М173, 3М174, 3М175 по цене завода изготовителя
Состояние: Новый Производитель: Россия
Станкокомпания ООО Станочный Мир продает по заводской цене и удобным условиям оплаты круглошлифовальные станки 3У131ВМ (280х710 мм), 3У133ВМ (280х1260 мм), 3М173 (400х1400 мм), 3М174 (400х2000…
04.01.2023 Москва (Россия)
Круглошлифовальный станок ЛЗ-269 Ф1
Состояние: Б/У Год выпуска: 1985
Продаем специальный круглошлифовальный станок ЛЗ-269 Ф1 1985 г.в.
Станок в хорошем, рабочем состоянии, комплектный.
В комплект поставки входит техническая документация.
Станок находится в г.
…
20.06.2013 Пермь (Россия)
250 000
Круглошлифовальный станок 3У131
Состояние: Б/У Год выпуска: 1973
Продаем круглошлифовальный станок 3У131 1973 г.в Станок в хорошем, рабочем состоянии, комплектный. В комплект поставки входит техническая документация. Станок находится в Московской области….
20.06.2013 Москва (Россия)
130 000
круглошлифовальный станок 3У131М
Состояние: Б/У
Продаем круглошлифовальный станок 3У131М. Станок в хорошем состоянии, комплектный, рабочий. Локация – г. Нефтекамск. Стоимость с учетом погрузки на машину – 110 000 руб с НДС.
20.06.2013 Нефтекамск (Россия)
110 000
Круглошлифовальный станок 3м132в
Состояние: Б/У
Круглошлифовальный станок 3м132в
На круглошлифовальном станке 3м132в в обычном исполнении механизм поперечных подач шлифовальной бабки
обеспечивает ручные и автоматические поперечные подачи,.
..
16.10.2013 Екатеринбург (Россия)
круглошлифовальный станок 3М151В
Состояние: Новый
В наличии
Продаю круглошлифовальный станок 3М151В. Продаю круглошлифовальный станок 3М151В, г/в 1974. В отличном состоянии, подключен с проверкой в работе. Реальный торг, уместен. Цена с учётом демонтажа и…
28.05.2019 Набережные Челны (Россия)
круглошлифовальный станок GA26T 35, 2006 г.в
Состояние: Б/У
Продам круглошлифовальный станок GA26T 35, 2006 г.в.в отличном состоянии Станок на продажу круглошлифовальный, станок круглошлифовальный продам, станок,станки б/у. станок, станки на продажу,…
13.08.2014 Екатеринбург (Россия)
круглошлифовальный станок
Состояние: Новый
Куплю круглошлифовальный станок б/у или новый.
Срочно.
17.12.2014 Москва (Россия)
Круглошлифовальный станок
Состояние: Б/У
Круглошлифовальный станок 3Б161.Круглошлифовальный станок 3Б161, б/у. Цена договорная.
10.02.2015 Владимир (Россия)
Популярные категории
Да кстати, на портале ProСтанки выбор предложений по круглошлифовальному станку 3М175 почти как на Авито и TIU
Видео круглошлифовального станка 3М175
б/у круглошлифовальный станок южная африка
б/у универсальные, круглошлифовальные и плоскошлифовальные станки на продажу
Ищете бывшие в употреблении шлифовальные машины универсального, внутреннего, наружного, цилиндрического или бесцентрового типа? Здесь, в Machine Tools Online, у нас есть хороший выбор бывших в употреблении шлифовальных станков с различными аксессуарами, такими как магнитные патроны и поворотные столы, которые вы можете выбрать.
Наши бывшие в употреблении шлифовальные машины доступны для клиентов в Южной Африке, Ботсване, Намибии
Круглошлифовальные станки | Принадлежности для береговой техники
Шлифовальные и шлифовальные станки (31) Шлифовальный станок, полировальный станок, шлифовальный станок (16) Шлифовальные станки (5) Плоскошлифовальные станки (8) Круглошлифовальные станки (2) Долбежные станки (3) Долбежные станки (3) Оборудование для обработки листового металла (24) Jennying Machines (3) Высекальные машины (2) Гильотины (5) Фальцовщики коробок и поддонов (2) Гидравлические листогибочные прессы (6) Вальцовочные машины (6) Прокатные машины (4) Раздел
احصل على السعرالحصول على الاقتباسWhatsAppКруглошлифовальные станки | Принадлежности для береговой техники
Шлифовальные и шлифовальные станки (31) Шлифовальный станок, полировальный станок, шлифовальный станок (16) Шлифовальные станки (5) Плоскошлифовальные станки (8) Круглошлифовальные станки (2) Долбежные станки (3) Долбежные станки (3) Оборудование для обработки листового металла (24) Jennying Machines (3) Высекальные машины (2) Гильотины (5) Фальцовщики коробок и поддонов (2) Гидравлические листогибочные прессы (6) Вальцовочные машины (6) Прокатные машины (4) Раздел
احصل على السعرالحصول على الاقتباسWhatsAppПодержанные шлифовальные станки для продажи в Южной Африке | Машинио
Подержанные шлифовальные станки на продажу в Южной Африке.
Джонс и Шипман и Ламсден. Найдите на Machinio плоскошлифовальные, цилиндрические, ленточные и бесцентровые шлифовальные машины.
Подержанные шлифовальные станки для продажи в Южной Африке | Машинио
Подержанные шлифовальные станки на продажу в Южной Африке. Джонс и Шипман и Ламсден. Найдите на Machinio плоскошлифовальные, цилиндрические, ленточные и бесцентровые шлифовальные машины.
احصل على السعرالحصول على الاقتباسWhatsAppBERCO SR 100 Цилиндрический хонинговальный станок б/у | Окончательный инструмент
В наличии. Бренд. БЕРКО. Тип. Цилиндрические хонинговальные станки. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ. BERCO SR 100 Подержанный станок для хонингования цилиндров количество. Добавить в корзину. Артикул: XU105 Категории: Бывшее в употреблении оборудование механического цеха, Бывшие в употреблении цилиндрохонинговальные станки, Бывшие в употреблении станки.
احصل على السعرالحصول على الاقتباسWhatsAppЮжная Африка Подержанные бесцентровые шлифовальные станки, Южная Африка Подержанные
Сделано в Южной Африке Каталог бывших в употреблении бесцентровых шлифовальных станков
шлифовальные станки для продажи южная африка spetech.
шлифовальные станки для штампов, южная африка, сновадиа. шлифовальный станок для продажи в южной африке. Мельницы для измельчения кукурузы на продажу в Южной Африке Щековая дробилка в Южной Африке Мобильные дробилки Каменная дробилка Золотая дробилка Онлайн; Эрин Станки. Мы работаем с 1971 года. Узнать цену; б/у
Erin Machine Tools
Новые и бывшие в употреблении станки токарные, фрезерные, прессы, гибочные валки, листогибочные прессы, гильотины, расточные станки, шлифовальные станки, зуборезные станки и генераторы.
Связаться с нами WhatsAppКруглошлифовальный станок SCHAUDT
Machine Tool Promotions (Pty) Ltd 10 Fraser street, Vanderbijlpark, Южная Африка Подержанный станок Спецификация круглошлифовального станка SCHAUDT Основные характеристики Расстояние между центрами 1500 мм Поворот над станиной 400 мм Размер круга 360 x 40 мм Коническое шлифование +5° -7°
احصل على السعرالحصول على الاقتباسWhatsAppПродажа универсальных, круглошлифовальных и плоскошлифовальных станков б/у
Ищете бывшие в употреблении шлифовальные машины универсального, внутреннего, наружного, цилиндрического или бесцентрового типа? Здесь, в Machine Tools Online, у нас есть хороший выбор бывших в употреблении шлифовальных станков с различными аксессуарами, такими как магнитные патроны и поворотные столы, которые вы можете выбрать.
Наши подержанные шлифовальные машины доступны для клиентов в Южной Африке, Ботсване, Намибии
Плоскошлифовальный станок Объявления | Объявления Gumtree Южная Африка
Плоскошлифовальный станок, Размер магнита: 400 мм x 200 мм, (Совершенно новый) 58 000 рэндов. (Совершенно новый) AMTS плоскошлифовальный станок. Модель: М820. Размер стола: 480 мм x 200 мм. Размер магнита: 400 мм x 200 мм. С системой охлаждающей жидкости. Для получения дополнительной информации и просмотра, пожалуйста, свяжитесь с нами по телефону 082 928 1327 или посетите нас по адресу 20 Robertson Street, Knights, Germiston.
Отправить по WhatsAppSA Шлифовальные круги
SA Шлифовальные круги +27(0)82-348 более холодная резка и высокая прочность для высокоскоростных станков. делает нас предпочтительным производителем в Южной Африке
Отправить по WhatsAppКруглошлифовальные станки
Станок круглошлифовальный Станко 3М175 (400х2800) Год выпуска: 1985.
Максимальная длина шлифовального (вала) : 2520 мм. Максимальный диаметр помола (вала): 400 мм. Высота центра: 210 мм. Максимальный вес вала между центрами: 1000 кг.
Плоскошлифовальный станок Объявления | Объявления Gumtree Южная Африка
Плоскошлифовальный станок, Размер магнита: 400 мм x 200 мм, (Совершенно новый) 58 000 рэндов. (Совершенно новый) AMTS плоскошлифовальный станок. Модель: М820. Размер стола: 480 мм x 200 мм. Размер магнита: 400 мм x 200 мм. С системой охлаждающей жидкости. Для получения дополнительной информации и просмотра свяжитесь с нами по телефону 082 928 1327 или посетите нас по адресу 20 Robertson Street, Knights, Germiston.
احصل على السعرالحصول على الاقتباسWhatsAppПодержанные шлифовальные машины | Купить и продать | Экипнет
EquipNet — ведущий мировой поставщик бывших в употреблении шлифовальных машин и различного другого подержанного оборудования. Наши эксклюзивные контракты с нашими клиентами обеспечивают широкий спектр подержанных шлифовальных машин от ряда уважаемых OEM-производителей.
Наш инвентарь постоянно меняется, но у нас есть много OEM-производителей, включая Hobart Corporation, Dayton, Huffman, Laska, Retsch, Conair и других.
круглошлифовальные станки бывшие в употреблении
Продам станок круглошлифовальный б/у. Круглошлифовальный станок, внешнекруглошлифовальный станок, внутрикруглошлифовальный станок, центрально-шлифовальный станок, центрошлифовальный станок-Запчасть идет от шлифовального станка WERKO SKSt 200-Параметры двигателя 4,5 кВт 24000 об/мин -Напряжение 304В / 400 Гц -2 дополнительных абразивных дроби
احصل على السعرالحصول على الاقتباسWhatsAppШлифовальные станки б/у Шлифовальные станки
На круглошлифовальных станках поверхности обрабатываются круговыми движениями и вращаются вокруг фиксированной оси. Это приводит к тому, что поверхность становится конусообразной, очерченной или прямой. Расточные шлифовальные станки. Расточные шлифовальные станки используются для создания отверстий в различных материалах, таких как камень, дерево и металл.
Автомобильные станки
Расточно-фрезерный станок для цилиндров: HMR 350 S Вертикально-хонинговальный станок для цилиндров: KT 600 Расточной станок для шатунов: HMYT 1600 Плоскошлифовально-фрезерный станок: HMS 2300 Линейно-расточной станок: HST 16 Станок для шлифовки клапанов
احصل على السعرالحصول على الاقتباس WhatsAppФрезерный станок в Gauteng | OLX Южная Африка
Найти фрезерный станок в продаже в Гаутенге. OLX South Africa, найдите все объявления о фрезерных станках в Gauteng.
احصل على السعرالحصول على الاقتباسWhatsAppАвтомобильное оборудование | Эрин Станки
Автомобильное оборудование Токарные станки для тормозов, шлифование блоков и головок, шлифовка, обработка, расточка цилиндров, шлифование коленчатых валов. CROWN Горизонтальный токарный станок для тормозных барабанов и дисков.
احصل على السعرالحصول على الاقتباسWhatsAppстанки, шлифование коленчатого вала, токарные станки, фрезерование, хонингование, пресс
AUTOMOTIVE & GENERAL также является дистрибьютором следующих продуктов: AZ
Если необходимо использовать шлифовальную машину, выберите правильную шлифовальную машину для работы.
Не используйте более крупную, тяжелую или более мощную шлифовальную машину, чем это необходимо для работы, так как гораздо легче потерять контроль над ней. Поза и расположение оператора должны учитываться при выборе подходящего инструмента для работы. 7.2 Безопасность диска
Прецизионные плоскошлифовальные станки от стандартных станков
Прецизионные гидравлические и ручные плоскошлифовальные машины для обработки металла. Стандартный ручной плоскошлифовальный станок M618 4 823,00 долларов США 5 305,30 долларов США. Стандартный гидравлический плоскошлифовальный станок KGS-2045 от 13 282,50 долларов США 23 554,30 долларов США. Стандартный гидравлический плоскошлифовальный станок KGS-2550 от 14 651,00 долларов США 25 148,20 долларов США. Стандартный гидравлический плоскошлифовальный станок KGS-3060 от
احصل على السعرالحصول على الاقتباسWhatsAppПодержанное оборудование
Spartan Machine Tools cc Стивентон-роуд, 7, Андерболт-Боксбург, Гаутенг.
083 625 7330 или 072 482 3302 [электронная почта защищена]
Стандартные станки, качественные металлообрабатывающие станки с 1982 года
Мы специализируемся на металлообрабатывающих станках и последние 40 лет сосредоточены на том, чтобы помогать нашим клиентам решать их производственные задачи. Посетите наш веб-сайт, чтобы узнать цены, быстрые расценки и узнать больше о нашем ассортименте качественных станков онлайн.
احصل على السعرالحصول على الاقتباسWhatsAppПодержанное оборудование
Spartan Machine Tools cc Стивентон-роуд, 7, Андерболт-Боксбург, Гаутенг. 083 625 7330 или 072 482 3302 [электронная почта защищена]
احصل على السعرالحصول على الاقتباسWhatsAppАвтомобильное оборудование | Эрин Станки
Автомобильное оборудование Токарные станки для тормозов, шлифование блоков и головок, шлифовка, обработка, расточка цилиндров, шлифование коленчатых валов. CROWN Горизонтальный токарный станок для тормозных барабанов и дисков.
Промышленные шлифовальные станки Южная Африка
Станок для шлифовки стекла Южная Африка. Подержанные шлифовальные станки на продажу в Южной Африке. Джонс Шипман и Ламсден. Найдите плоскошлифовальные, цилиндрические, ленточные и бесцентровые шлифовальные машины на Machinio. Ace Grinding поставляет и обслуживает продукты премиум-класса для ухода за домашними животными, животными и людьми.
احصل على السعرالحصول على الاقتباسWhatsAppЮжная Африка Подержанные плоскошлифовальные станки, Южная Африка Подержанная поверхность
Каталог бывших в употреблении плоскошлифовальных станковпроизводства Южной Африки
Новые и бывшие в употреблении станки MYLES CROSTHWAITE SERVICES поставляет все типы бывших в употреблении станков по Южной Африке и соседним странам. Мы гордимся обслуживанием и доставкой с квалифицированными сервисными инженерами в нашей команде.
احصل على السعرالحصول على الاقتباسWhatsAppПодержанные станки для продажи — Machine Tools Online
Универсальные, круглошлифовальные и плоскошлифовальные станки б/у
Фильтры предупреждений: Подержанное промышленное оборудование на продажу в Южной Африке (Ключевое слово: «шлифовальный станок») Я не хочу получать информационные бюллетени и рекламные предложения от Gumtree.
Для зарегистрированных пользователей, пожалуйста, внесите изменения в Мой профиль.
Универсальные круглошлифовальные станки от стандартных станков
Универсальная круглошлифовальная машинаStandard GU-500×1500 с регулируемой скоростью 97 152,86 долларов США 106 868,14 долларов США. Стандартный универсальный круглошлифовальный станок ГУ-500х2000 с регулируемой скоростью 104 350,36 долл. США 114 785,39 долл. СШАДОЛЛАР США. Стандартный универсальный круглошлифовальный станок GU-630×2000 с регулируемой частотой вращения 165 161,11 долл. США 181 677,22 долл. США.
احصل على السعرالحصول على الاقتباسWhatsAppОбработка 04: Что такое шлифовальный станок? | Архив новостей промышленности и производства
Содержание:
1. Что такое шлифовальный станок?
2. Типы шлифовальных станков
2-1. Наружно-круглошлифовальный станок
2-2.
Внутришлифовальный станок
2-3. Бесцентрово-шлифовальный станок
2-4. Станки плоскошлифовальные
2-5. Профилешлифовальный станок
2-6. Заточной станок
2-7. Зубошлифовальный станок, резьбонарезной и координатно-шлифовальный станок
2-8. Шлифовальные центры
Основные характеристики шлифовального станка
・ Шлифовальные станки — это станки, в которых для обработки используются шлифовальные круги.
・ Шлифовальные станки часто используются в процессе отделки.
・ Кругло- и плоскошлифовальные станки занимают большую часть рынка.
1. Что такое шлифовальный станок?
Шлифовальный станок — это машина, которая точно обрабатывает заготовку, прижимая шлифовальный круг из закаленных абразивных зерен к заготовке при ее вращении.
Шлифование — это процесс механической обработки заготовки с помощью шлифовального круга, а шлифовальные станки в основном используются в качестве чистового процесса.
Шлифовальные станки используются для доводки заготовок, вырезанных на токарных станках с ЧПУ или обрабатывающих центрах (MC), с еще более высокой точностью. По этой причине они требуют более высокого уровня точности обработки, чем станки режущего типа.
Шлифовальные станки также используются для обработки закаленной стали и других твердых материалов, а также твердых и хрупких материалов, таких как стекло и керамика. Эти материалы трудно обрабатывать обычными режущими инструментами.
В процессе заточки шлифовальный круг изнашивается и теряет остроту. Поэтому пользователям шлифовальных станков необходимо регулярно выполнять правку и правку, чтобы восстановить остроту шлифовального круга.
2. Типы шлифовальных станков
Существует много типов шлифовальных станков, соответствующих форме обрабатываемой детали и методу обработки.
Репрезентативные модели включают наружно-круглошлифовальные станки , внутрикруглошлифовальные станки и плоскошлифовальные станки .

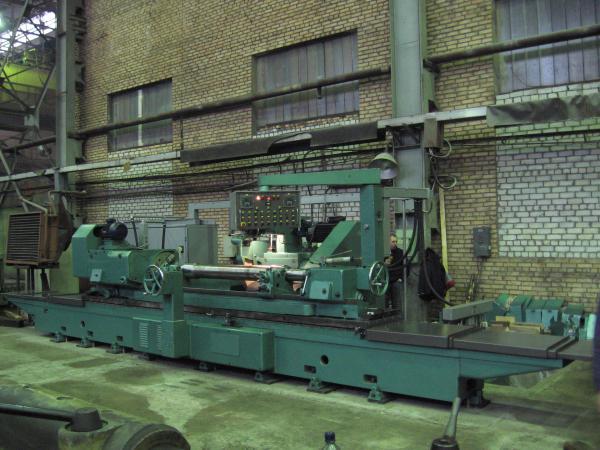

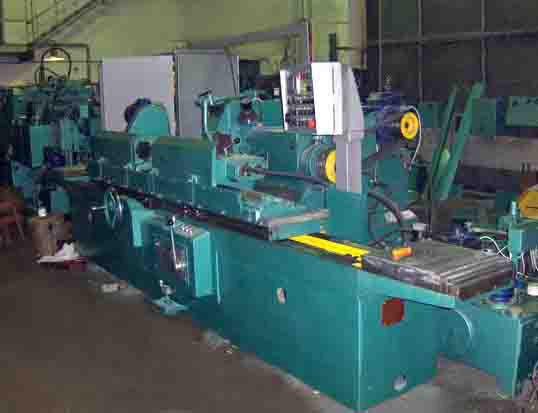

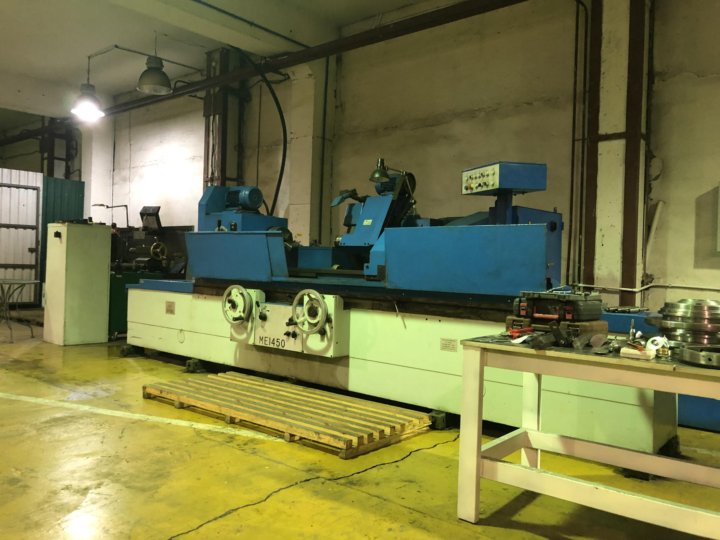

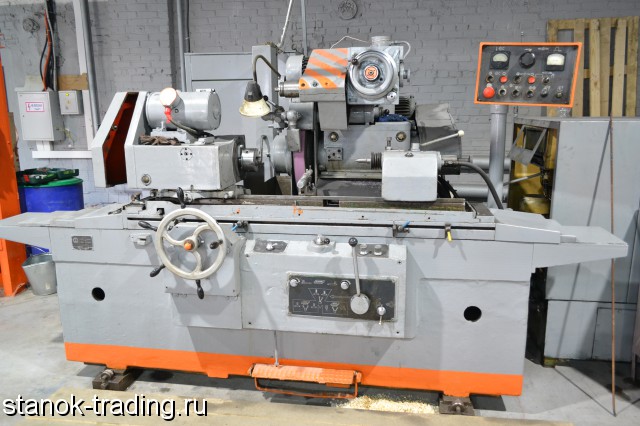

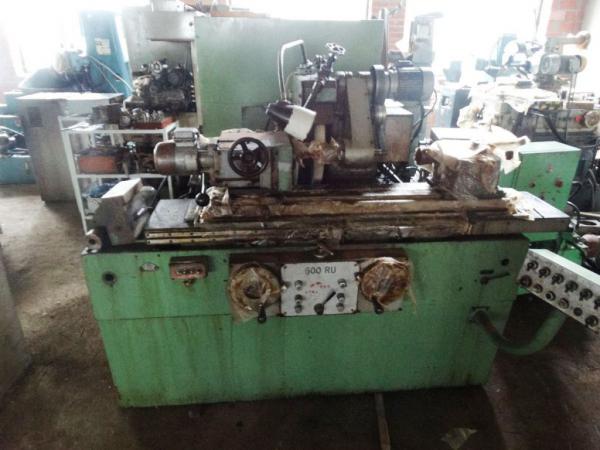

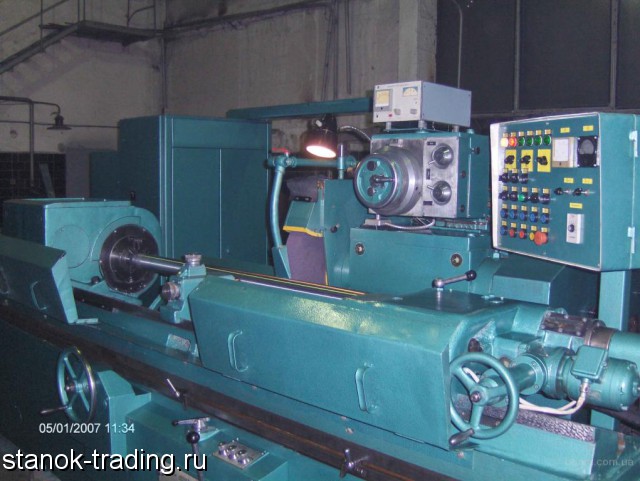

Наружные круглошлифовальные станки применяют вращающийся шлифовальный круг к вращающейся цилиндрической заготовке и шлифуют периферию заготовки. Этот тип шлифовальных станков похож на токарные станки тем, что работает на вращающейся заготовке, но в круглошлифовальных станках вращается также инструмент, шлифовальный круг.
Шлифовальный станок состоит из передней бабки для крепления заготовки, шпинделя для крепления шлифовального круга, каретки, станины и стола.
Методы шлифования включают 1) врезное, 2) поперечное и 3) конусное шлифование. Плунжерное шлифование — это процесс, при котором шлифовальный круг врезается в заготовку перпендикулярно. Поперечное шлифование — это метод, при котором заготовка или шлифовальный круг перемещаются вперед и назад из стороны в сторону.
Конусное шлифование — это процесс, при котором поворотный стол наклоняется для финишной обработки конических частей.
Внутришлифовальные станки предназначены для чистовой обработки внутренней поверхности отверстий и расточек. И цилиндрическая заготовка, и шлифовальный круг вращаются, а шлифовальный круг движется, чтобы врезаться в заготовку, чтобы обработать внутреннюю поверхность отверстия. Этот тип шлифовальных станков может обрабатывать не только внутреннюю поверхность заготовки, но и торцы.
Внутришлифовальные станки в основном состоят из передней бабки, шпиндельной бабки, каретки и станины и аналогичны по базовой конструкции станкам для наружного круглого шлифования.
Бесцентровые шлифовальные станки шлифуют периферию цилиндрических заготовок, поддерживая заготовку в трех точках: шлифовальный круг, регулирующий круг и рабочий упор. Станки для наружного круглого шлифования, такие как токарные станки, используют патрон, центр или другое удерживающее устройство для фиксации заготовки.
Напротив, бесцентровые шлифовальные станки не требуют патрона или центра и не требуют центрального отверстия, отсюда и название «бесцентровые». Этот тип шлифовального станка является мощным инструментом для серийной обработки длинных и узких заготовок.
В основном они состоят из шпиндельной бабки, регулировочной колесной бабки, рабочего упора и станины.
Станки плоскошлифовальные предназначены для шлифования плоской поверхности заготовок, применяемых для чистовой обработки пластинчатых или блочных заготовок с высокой точностью. Этот тип шлифовальных станков широко используется в производстве пресс-форм и штампов, поскольку он отлично подходит для обработки металлических пластин.
В основном они состоят из головки шлифовального круга, шпинделя шлифовального круга, стола, на котором устанавливается заготовка, суппорта, станины и колонны.
Профильно-шлифовальный станок S — это станки, в которых используется тонкий заостренный шлифовальный круг для создания желаемой формы при обработке контура заготовки.
