Универсально-заточный станок 3Е642Е — vizas

Один из основных этапов изготовления большинства деталей — обработка металлов резанием. Для выполнения таких операций применяются различные режущие инструменты, остроту режущей кромки которых нужно постоянно поддерживать. Для решения этой задачи подходят универсальные заточные станки, предлагаемые нашим предприятием.

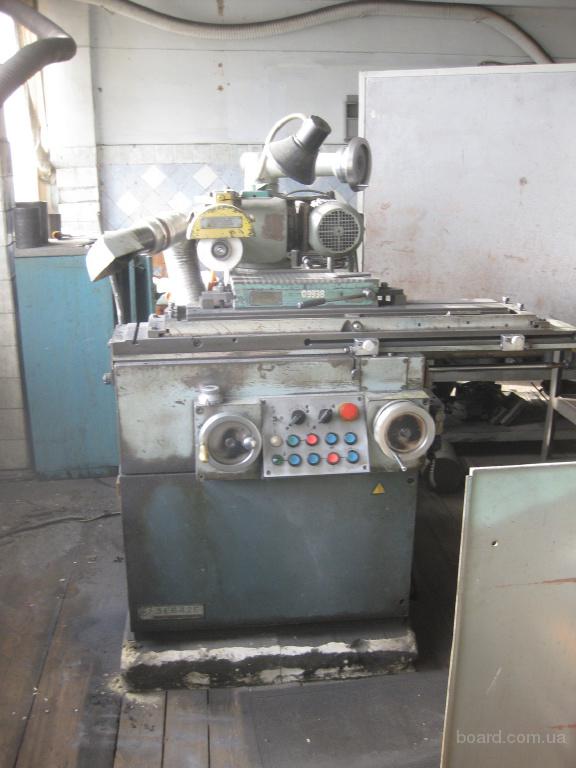

Универсальный заточный станок 3Е642Е разработан на базе модели 3Е642 и дополнительно оборудован гидравлическим приводом продольного перемещения стола. При помощи большого разнообразия дополнительных приспособлений на станке можно осуществлять заточку практически любого режущего инструмента, выполнять заточку по копиру, заточку по спирали и радиусу, а также выполнять круглое и плоское шлифование.

Станок выполнен на базе чугунной литой станины, что позволяет повысить точность обработки за счет снижения колебаний. Поворотный стол закреплен на основании при помощи роликовых направляющих и может передвигаться в продольном направлении при помощи маховика или от гидроцилиндра.

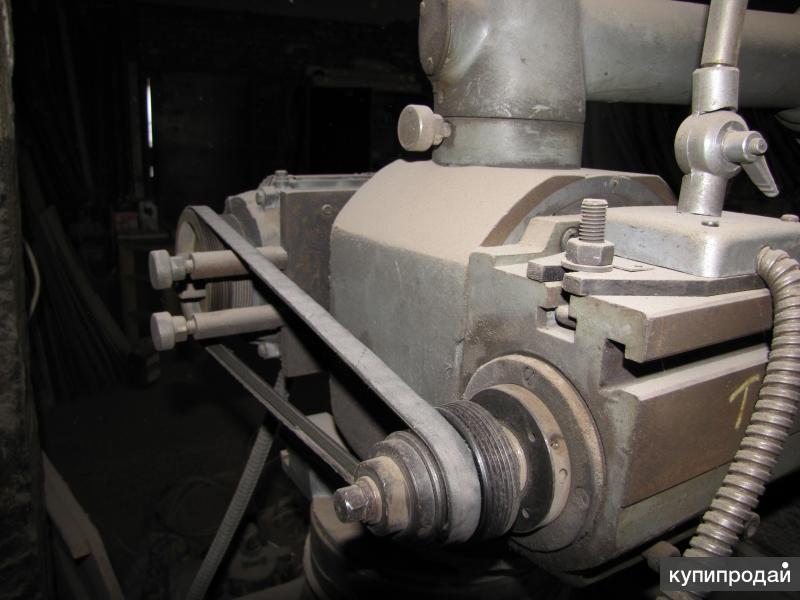

Каретка с колонной шлифовальной бабки установлена на направляющие станины и предназначена для вертикального и поперечного смещения шлифовального круга. Каретка оснащена механизмом тонкой поперечной подачи. Органы управления каретки размещены таким образом, что позволяют осуществлять ее передвижение с боковых рабочих мест. Колонна с шлифовальной бабкой имеет возможность поворота на 360° в горизонтальной плоскости, на 20° против часовой стрелки и на 40° по часовой стрелке в вертикальной плоскости, а также оснащена механизмом подъема. Подъем может выполняться вручную или при помощи электродвигателя.

В комплект поставки входит набор оправок для закрепления шлифовальных кругов диаметром от 63 до 150 мм разных профилей с диаметром посадочных отверстий от 20 до 32 мм и набор кожухов для кругов диаметром 100, 125 и 150 мм. Станок оборудован пылеотводом и может быть оснащен системой подачи СОЖ с производительностью 10 л/мин.

Видео универсально-заточный станок 3Е642Е

Показатели изделия, обрабатываемого на станке:
Размеры устанавливаемой заготовкидиаметр изделия, устанавливаемого в центровых бабках, мм 250

длина изделия, устанавливаемого в центровых бабках, мм 630

длина обрабатываемой поверхности, мм 450

Показатели инструмента, устанавливаемого на станке:
Размеры устанавливаемого круга, ммдиаметры устанавливаемого шлифовального круга типа 1

по ИСО 525-86 (ГОСТ 2424-83),мм 200

остальных типов, мм 150

Показатели силовой характеристики станка:
Мощность привода главного движения, кВт0,71/0,85
Показатели точности и шероховатости:
Точность и шероховатость обработки образцов — изделий:Класс точности станка по ГОСТ 8-82 В

Шлифование торцом абразивного круга, мкм Ra < 0. 32

Шлифование торцом алмазного круга, мкм Ra < 0.08

Размерные характеристики:
Габаритные размеры (ДхШхВ), мм1380х1940х1550
