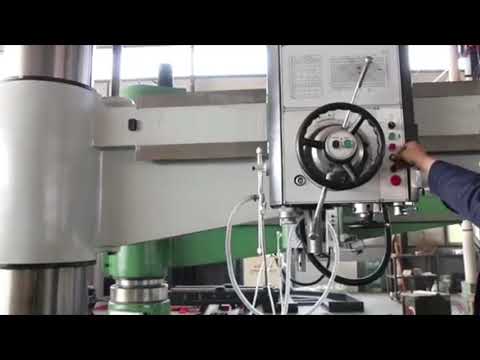

Радиально-сверлильный станок 2К550В — цена, отзывы, характеристики с фото, инструкция, видео
Cтанок радиально-сверлильный 2К550В предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
2К550В позволяет выполнять:
- сверление в сплошном материале
- рассверливание
- зенкерование
- развертывание
- нарезание резьбы
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Особенности конструкции:
- увеличен диаметр сверления в стали до 55мм
- простое и надежное решение механизмов коробки скоростей и подач
- направляющие рукава и колоны термообработаны
- отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме
- включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режиме
- зажим рукава на колонне и зажим колонны в цоколе производится автоматически
- наличие механизированного удаления инструмента из шпинделя
- освобождение рукава, его перемещение и зажим осуществляется автоматически в одном цикле.
Конструкция механизма аналогична конструкции станка 2А554; - зажим колонны в цоколе производится автоматически. Механизм зажима колонны в цоколе по конструкции аналогичен станку мод. 2А554 за исключением: в станке 2К550 привод зажима — электродвигатель, в станке 2А554 гидравлический привод;
- применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Конструкция механизма аналогична конструкции станка 2А554;| Характеристика | Значение |
|---|---|
| Максимальный диаметр сверления, мм. | 55 / 65 (сталь/чугун) |
| Диапазон нарезаемой резьбы | до М48 |
| Конус шпинделя | Морзе 5 АТ6 (ГОСТ 24644) |
| Ход шпинделя, мм. | 300 |
Диапазон частот вращения шпинделя, об. /мин. | 40 — 1730 |
| Количество скоростей вращения шпинделя | 12 |
| Наибольший крутящий момент на шпинделе, Нм | 710 |
| Диапазон подач шпинделя, мм./об. | 0,06 — 1,5 |
| Количество подач шпинделя | 9 |
| Наибольшее усилие подачи, Н | 20000 |
| Наибольшее вертикальное перемещение рукава по колонне, мм. | 720 |
| Наибольшее перемещение сверлильной головки по рукаву, мм. | 1280 |
| Расстояние от оси шпинделя до колонны, мм. | 370 — 1600 |
Наибольшее расстояние от торца шпинделя до плиты, мм. | 580 — 1600 |
| Размер рабочей поверхности плиты, мм. | 900 х 1670 |
| Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
| Включение реверса при достижении заданной глубины резьбы | ручное, автоматическое |
| Зажим рукава на колонне | автоматический |
| Зажим колонны в цоколе | автоматический |
| Удаление (смена) инструмента из шпинделя | механизированное |
| Мощность привода главного движения, кВт | 4 |
| Класс точности | Н |
| Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2540 х 900 х 2720 (3000 х 1300 х 3000 в упаковке) |
| Масса 2К550В , кг. | 3500 (4000 брутто) |
| Размер коробчатого стола, мм. | 630 х 500 х 500 (поставляется отдельно) |
Комплект поставки станка:
- Станок в сборе 1шт.
- Ключ для электрошкафа 2К52-1.89.10.000 — 1шт.
- Ключ для сливных пробок 007.2000.001 — 1шт.
Втулки ГОСТ 13598:
- 6100-0142 — 1шт.
- 6100-0144 — 1шт.
- 6100-0146 — 1шт.
- 6100-0147 — 1шт.
Клинья ГОСТ 3025:
- 7851-0012 — 1шт.
- 7851-0013 — 1шт.
- 7851-0014 — 1шт.
Дополнительная оснастка:
- Стол коробчатый 055.0000.010-01;
- Патрон сверлильный 6150-4029-03;
- Тиски 7200-0220-02;
- Патрон резьбонарезной 6162-4003-03 (М14 — М24)
- Патрон резьбонарезной 6162-4003-05 (М27 — М42)
- Комплект предохранительных головок для резьбонарезного патрона.
Комплектация за дополнительную плату
Тиски станочные чугунные поворотные 7200-0220-02 (200мм) ( арт. 02006 )
47 566p
Патрон сверлильный 6150-4029-03 (кМ3)
4 399p
Патрон резьбонарезной 6162-4003-03 (М14÷М24, КМ4)
7 730p
Патрон резьбонарезной 6162-4003-05 (M27-M42, КМ5)
13 800p
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Масса брутто: 4480 кг.
Габариты в упаковке ДхШхВ, мм: 3360x1456x3360
Радиально-сверлильный станок 2К550В с доставкой в г.
Радиально-сверлильный станок 2К550В
Цена : дог.
Цена : дог.
Доставка :
Специально для Вас мы разработаем схему доставки,
которая будет соответствовать Вашим пожеланиям -
в плане авто, сроков, удобства и цены.
Особенности конструкции радиально-сверлильного станка 2К550В:
- простое и надежное решение механизмов коробки скоростей и подач;
- направляющие рукава и колонны обработаны термически;
- отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме;
- включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режиме;
- зажим рукава на колонне и зажим колонны в цоколе производится автоматически;
- наличие механизированного удаления инструмента из шпинделя.
Радиально-сверлильный станок 2К550 предназначен для широкого применения в промышленности.
Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
Станок 2К550В позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
По своим характеристикам это оборудование является точным аналогом популярных отечественных радиально-сверлильных станков и применяется практически во всех отраслях современной промышленности, как в единичном, так и в среднесерийном производстве.
Применение на радиально-сверлильном станке 2К550В приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Технические характеристики радиально-сверлильного станка 2К550В:
| Наименование параметра | Величина |
| Наибольший условный диаметр сверления, мм: — в стали 45 ГОСТ 1050-88, НВ 207.  .229— в чугуне СЧ20 ГОСТ 1412-85 | 55 60 |
| Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88 | М42 |
| Вылет шпинделя (максимальный/минимальный), мм | 1600/370 |
| Обозначение конца шпинделя по ГОСТ 24644 | Морзе 5 АТ6 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты (максимальное/минимальное), мм | 1600/580 |
| Наибольшее вертикальное перемещение рукава по колонне, мм, не менее | 720 |
| Наибольшее перемещение сверлильной головки по рукаву, мм | 1280 |
| Ход шпинделя, мм, наибольший на оборот штурвала | 300 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы оборотов шпинделя, оборотов/минуту | 40…1730 |
| Число ступеней рабочих подач | 9 |
| Пределы подач шпинделя, мм/оборот | 0,06:1,5 |
| Наибольший крутящий момент на шпинделе, Нм | 600 |
| Наибольшее усилие подачи, Н | 20000 |
| Размеры рабочей поверхности плиты, мм: — длина (до фланца колонны) — ширина | 1670 900 |
| Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
| Включение реверса шпинделя при достижении заданной глубины резьбы | ручное, автоматическое |
| Зажим рукава на колонне | автоматический |
| Зажим колонны в цоколе | автоматический |
| Удаление инструмента из шпинделя | механизированное |
| Номинальная мощность электродвигателя привода главного движения, кВт | 4 |
| Класс точности станка ГОСТ 8-82 | Н |
| Габаритные размеры станка, мм, длина/ширина/высота | 2500/900/2700 |
| Масса станка без съемных приспособлений (нетто / брутто), кг, не более | 3500/4000 |
| Габаритные размеры упаковки, мм, длина/ширина/высота | 2840/1240/3000 |
Входит в комплект и стоимость радиально-сверлильного станка 2К550:
2К52-1.
89.10.000 ключ для электрического шкафа – 1 штука.
007.2000.001 ключ для сливных пробок – 1 штука.
| Втулки ГОСТ 13598 | Клинья ГОСТ 3025 |
| 6100-0142 – 1 штука | 7851-0012– 1 штука |
| 6100-0144 – 1 штука | 7851-0013– 1 штука |
| 6100-0146 – 1 штука | 7851-0014– 1 штука |
| 6100-0147 – 1 штука | — |
За отдельную плату вы можете купить для радиально-сверлильного станка 2К550:
- 6150-4029-03 патрон сверлильный;
- 045.0730.000 патрон резьбонарезной с комплектом предохранительных головок М5…М12;
- 7200-0220-02 тиски;
- 055.0000.010 стол коробчатый.
ООО «ТехСнабЭкспедиция» предлагает к поставке:
станки, станочную оснастку, патроны токарные, люки чугунные,
печное и художественное литьё, пожарные гидранты.

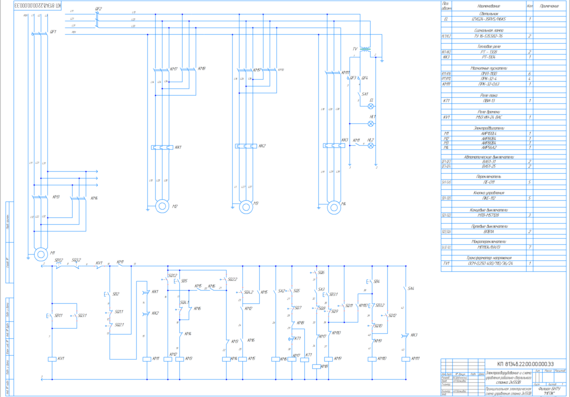

Принципиальная схема управления станком 2к550В | Скачать чертежи, чертежи, блоки Autocad, 3D модели
