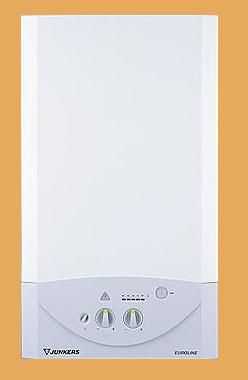

Газовый настенный котел с закрытой камерой сгорания — работает независимо от воздуха помещения: Тип ZW — двухконтурная модель для центрального отопления и приготовления горячей воды в проточном режиме. Тип ZS — одноконтурная модель для центрального отопления с возможностью подключения бойлера горячей воды.
Качество подготовки горячей воды соответствует уровню комфорта «**» (согласно требованиям EN 13205).
Вывод дымовых газов и подача воздуха через коаксиальные трубы.
Минимальное давление в водопроводе для подготовки горячей воды 0,35 атм.
Модуляция мощности в режиме отопления и в режиме подготовки горячей воды
Легко переоснащается на сжиженный газ.
Электронное зажигание.
Диагностика неисправностей.
Возможность ограничения тепловой мощности при одновременном поддержании максимальной производительности горячей воды.
Возможно подключение комнатного регулятора температуры.
Назначение
Предназначается для отопления городских квартир и небольших частных домов. Рекомендуемая площадь обогрева 140 м2.
Техническое оснащение
Встроенный трехступенчатый циркуляционный насос с защитой от блокировки.
Встроенный расширительный бак с автоматическим воздухоотводом.
Кран для подпитки системы отопления. (ZW)
Ограничитель расхода горячей воды. (ZW)
Регуляторы температуры отопления и горячего водоснабжения.
Скоростной теплообменник для подготовки горячей воды . (ZW)
Защитные устройства:
Ионизационный контроль пламени.
Предохранительный клапан (избыточное давление в отопительном контуре).
Защита от замерзания.
Встроенный контроль разности давления на линиях подачи воздуха и выхода дымовых газов
защита от перегрева.
Манометр давления отопительной системы.
Термометр со световой индикацией.
Комплектация:
Поставляется с вертикальной монтажной панелью, крепёжными принадлежностями и запорной арматурой.
EUROLINE AE
Технические данные
Показатель
ZS 12-1 AE
ZW 23-1 АE
ZS 23-1 АE
Номинальная тепловая мощность — по горячей воде: — по отоплению:
кВт
4,0-12,0 10,0-23,0
7,0-23,0 10,0-23,0
7,0-23,0 10,0-23,0
Номинальная тепловая нагрузка — по горячей воде: — по отоплению:
кВт
4,8-13,3 4,8-13,3
8,4-25,3 11,9-25,3
8,4-25,3 11,9-25,3
Газ:
Расход природного газа при максимальной мощности Расход сжиженного газа при максимальной мощности Допустимое давление подключённого газа: природный/сжиженный
Подключение газа
м3/ч кг/ч мбар
R
1,4 1,1 10-16/28-37
3/4
2,7 2,0 10-16/28-37
3/4
2,7 2,0 10-16/28-37
3-4
Отопление:
Температура регулируемая Макс. Допустимое рабочее давление Объём расширительного бака Подключение отопительной системы
Cº бар л R
45-90 3 6 3/4
45-90 3 6 3/4
45-90 3 6 3/4
Приготовление горячей воды:
Температура Максимальный проток горячей воды Минимальный проток горячей воды Минимальное рабочее давление Макс. Допустимое давление водопроводной воды
Подключение водопровода/ змеевика бойлера
Cº л/мин л/мин бар бар R
10-70
1/2
Дымовые газы:
Температура при макс./мин. Мощности Массовый поток при макс./мин. Мощн. Присоединение дымоотводной трубы
Cº кг/час , mm
130 32 80/110
140 57 80/110
140 57 80/110
Электрическое подключение:
Напряжение Частота Максимальная потребляемая мощность Класс защиты
В Гц Вт IP
230 50 130 X4D
230 50 130 X4D
230 50 130 X4D
Габариты
mm
700х400х295
700х400х295
700х400х295
Вес (без упаковки)
кг
32.5
32.5
33.3
tbs.megasklad.ru
Настенные газовые котлы EUROLINE ZS 12-1 KE(АЕ) / ZS 23-1 KE(АЕ) / ZW 23-1 KE(АЕ) производства Junkers Bosh
Тип
ZS-12-1 KE
ZS-23-1 KE
ZW-23-1 KE
ZS-12-1 AE
ZS-23-1AE
ZW-23-1AE
Номинальная тепловая мощность, кВт
12
22,6
22,6
12
23
23
Мощность отопления, кВт
4,0-12,0
8-22,6
8-22,6
4,0-12,0
10-23
10-23
Мощность приготовления горячей воды, кВт
4,0-12,0
7-22,6
7-22,6
4,0-12,0
7-23
7-23
Температура подачи, ˚С
45-90
45-90
45-90
45-90
45-90
45-90
Подключение к электросети, В/Гц
230/50
230/50
230/50
230/50
230/50
230/50
Подключение газа: природный газ, R»
3/4
3/4
3/4
3/4
3/4
3/4
Подключение контура отопления, R»
3/4
3/4
3/4
3/4
3/4
3/4
Подключение контура ГВС, R»
(бойлер)
(бойлер)
1/2
(бойлер)
(бойлер)
1/2
Присоединение дымовой трубы, ø, мм
130
130
130
80/110
80/110
80/110
Максимальный поток горячей воды, ∆t=39˚C, л/мин
—
—
8
—
—
8
Температура горячей воды, ˚С
10-70
10-70
40-60
10-70
10-70
40-60
Габариты, мм
700х400х295
700х400х295
700х400х295
700х400х295
700х400х295
700х400х295
Вес (без упаковки), кг
26,5
27,0
28,0
32,0
32,5
33,5
www.xn—-dtbdfkxduahyh6n.xn--p1ai
Плата для котла Junkers ZW23-1KE/AE (платы управления, печатные платы)
Цена здесь указана на печатную плату для котла ZW23-1KE и ZW23-1AE, или ZS23-1KE и ZS23-1AE.
Монтажные платы для котлов Junkers-Bosch.
Прикасаться к плате ТОЛЬКО после снятия с себя статического электричества!!!
Позвоните нам или сделайте заказ по кнопке «купить» — и мы перезвоним Вам и отправим плату Новой Почтой!
Технические характеристики:
Где произведено
Сделано в Чехословакии (made in Czech Republic)
Номер запасной части по каталогу Bosch
708300212 (старый номер платы 708300189)
Название серии котлов
EUROLINE (HRD)
Для какого типа оборудования
Газовые настенные котлы JUNKERS ZW23-1 KE / AE (дымоходный котел и турбо-котел)
Для каких заказных номеров этой серии котла
ДЛЯ ВСЕХ заказных номеров (!). Более распространенные следующие: 7713231707, 7713231694, 7713230797, 7713230786
Точная модель котла по наклейке
ZW23-1AES5705, ZW23-1AES7105, ZW23-1KES5795, ZW23-1KES7195
Плата управления котла Junkers zw23-1ke/ae:
Цена указана для плат управления для котлов Junkers-Bosch:
ZW23-1KE (дымоходный, 2-контурный)
ZW23-1AE (турбо, 2-контурный)
ZS23-1KE (дымоходный, 1-контурный)
ZS23-1AE (турбо, 1-контурный).
Прикасаться к плате ТОЛЬКО после снятия с себя статического электричества!!!

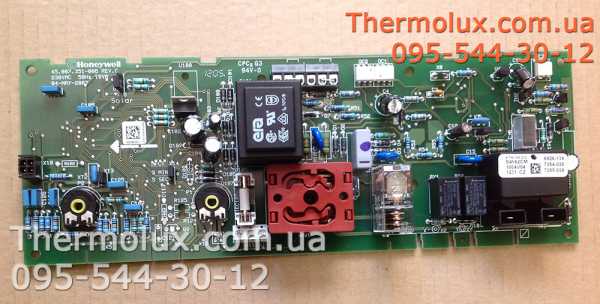

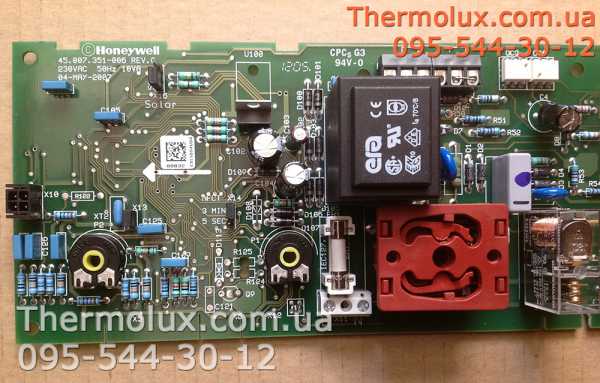

Верхняя сторона печатной платы для газового котла Junkers:

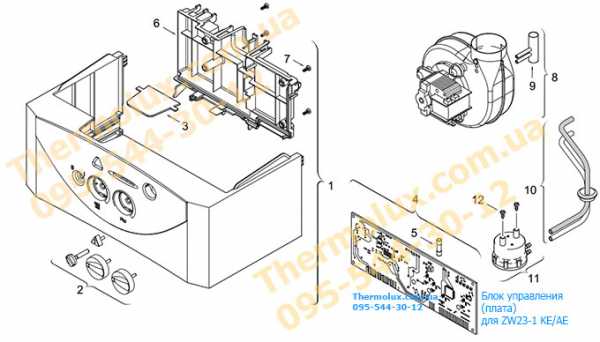

Печатная плата для котла Junkers ZW23-1KE/AE (на взрывной схеме №4):
Купить плату для котла Junkers Euroline ZW23-1KE или ZW23-1AE можно в интернет-магазине thermolux.com.ua!

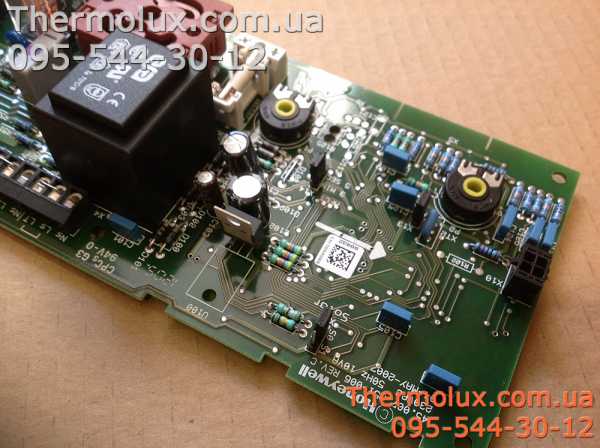

Внешний вид платы управления:
В наличии имеются печатные платы управления для разных моделей котлов Bosch и Junkers.
Звоните по нашим телефонам в шапке сайта.

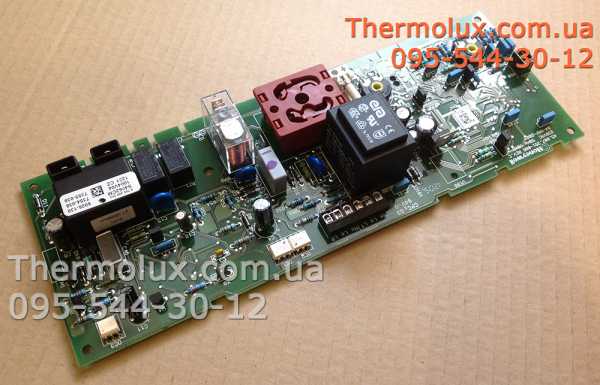

Блок управления Junkers zw23-1ke/ae:

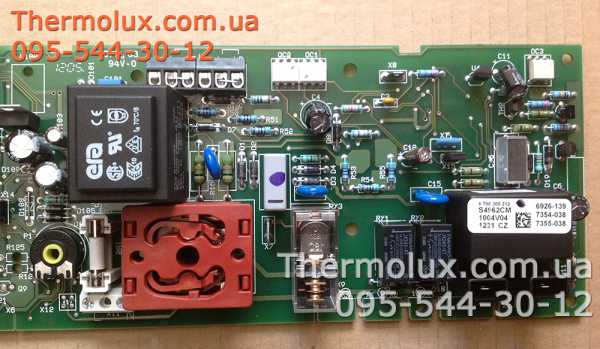

Микросхемы на плате для котла Junkers zw23-1ke/ae:

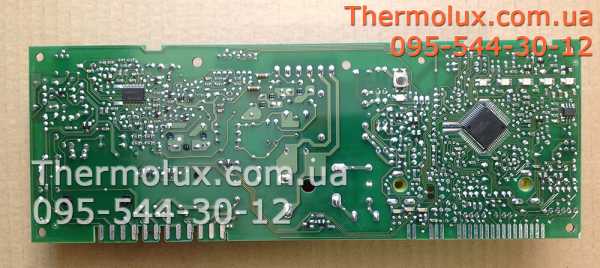

Нижняя сторона печатной платы Юнкерс:
Наклейка на упаковке (коробке) платы для котла junkers zw23-1:
Отправим плату управления газовым котлом Junkers-Bosch по Украине Новой Почтой или Интаймом! Звоните по тел. 095-544-30-12, 097-177-02-68 или добавляйте в корзину (мы перезвоним).
