ЗП-600

Забрасыватель топлива ЗП-600

Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.

Пневмомеханический забрасыватель ЗП-600 состоит из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры.

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Купить забрасыватель ЗП-600

Для того что бы купить забрасыватель ЗП-600 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

www.kvzr.ru

Забрасыватель ЗП 600

В забрасывателе ЗП 600 совмещены два способа заброса угля:

  • механический, где уголь забрасывается с помощью вращающегося ротора;
  • пневматический, где мелкие фракции угля развеиваются с помощью воздуха, поступаемого через фурмы.

Устройство забрасывателя

Забрасыватель ЗП 600 состоит из забрасывающего механизма и питателя с приводом. Корпус забрасывающего механизма состоит из двух чугунных боковых стенок, соединенных между собой перегородкой и верхним лотком. Панели на внутренних сторонах стенок защищают от теплового излучения. На левой чугунной стенке корпуса устанавливается электродвигатель, а на правой привод питателя и вариатор. Электродвигатель приводит в движение ротор, который работает по принципу верхнего выброса, при этом уголь, падая по плите, забрасывается в топку лопатками ротора. Ротор устанавливается на подшипниках качения в корпусах, охлаждаемых водой. На барабане ротора закреплены две лопатки, способствующие равномерному распределению угля по решетке. Ротор забрасывателя ЗП 600 вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. Встроенный в чугунный корпус питатель, состоит из штампованных пластин, закрепленных на звеньях тяговых цепей. Валы питателя установлены в корпусе на подшипниках скольжения. Вариатор импульсный регулирует скорость движения питателя. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Над питателем устанавливается угольный ящик каскадно-лоткового типа.

Технические характеристики

Наименование параметра ЗП-600
Рабочая ширина ротора, мм 600
Производительностью по углю, кг/ч 5200
Размеры кусков угля, мм, не более 40
Содержание мелочи (0-6 мм) в %, не более 60
Частота вращения ротора, об/мин 470, 660, 910
Регулировка скорости движения питателя Бесступенчатое, вариатором
Электродвигатель 1,1/1000
длина 725
ширина 1010
высота 1435
Масса,кг (не более) 494

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя ЗП 600, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Для того, чтобы купить забрасыватель ЗП 600 вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заказ он-лайн. Инженеры-консультанты дадут консультацию и рассчитают стоимость доставки. Транспортирование забрасывателя ЗП 600 может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.

kvtc.ru

Пневматический забрасыватель ЗП-600 (ПТЛ-600). Забрасыватели пневмомеханические: характеристики, цена

Характеристики используемого угля:

  • размер кусков угля не более 40 мм;
  • содержание мелочи (0…6мм) не более 60%;
  • влажность, согласно требованиям нормативных документов на угли для слоевого сжигания.
№ п/пХарактеристики забрасывателяЗП-600 М2
1Рабочая ширина, мм600
2Производительность по углю максимальная, кг/ч5200
3Частота вращения ротора, об/мин470±10%, 660±10%, 910±10%
4Регулирование скорости движения питателябесступенчатое
5Электродвигатель
Мощность, кВт
Частота вращения, об/мин
2А80В6 М3081
1,1
930
6Масса, не более, кг555
7Габаритные размеры, не более, мм925×1025×660

Примечание: Мощность электродвигателя привода не должна превышать 1,5 кВт

В пневматическом забрасывателе совмещены два способа заброса угля:

  • механический (основной), при помощи вращающегося ротора;
  • пневматический, для развеивания мелких фракций с помощью воздуха, подаваемого через фурмы.

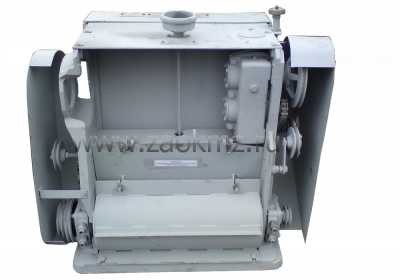

Пневматический забрасыватель состоит из забрасывающего механизма и питателя с приводом.

Корпус забрасывающего механизма состоит из двух чугунных боковых стенок, соединенных между собой верхним лотком и перегородкой.

Стенки с внутренней стороны защищены от теплового излучения панелями.

На левой стенке корпуса устанавливается электродвигатель, на правой — привод питателя и вариатор.

Принцип работы пневматического забрасывателя ЗП-600

Ротор приводится в движение от электродвигателя через клиноременную передачу.

Ротор работает по схеме верхнего выброса, при котором уголь, падая по разгонной плите, лопатками ротора забрасывается в топку.

Ротор устанавливается на подшипниках качения в корпусах, охлаждаемых водой. На барабане ротора закреплены две лопатки, имеющие одноволновой профиль, обеспечивающий равномерное распределение угля по решетке.

Питатель, смонтированный в чугунном корпусе, состоит из штампованных пластин, закрепленных на звеньях тяговых цепей.

Валы питателя установлены в корпусе на подшипниках скольжения.

На ведущем валу имеется шариковая предохранительная муфта.

Регулирование производительности (скорости движения) питателя производится при помощи импульсного вариатора, основным узлом которого является обгонная муфта.

Вариатор соединен клиноременной передачей с ротором и цепной передачей — с ведущим валом питателя.

Наряду с раздельным регулированием производительности имеется групповое, которое осуществляется через вал группового управления. При подключении вала группового управления необходимо снять тягу ручного управления, рычаг регулирования производительности на вариаторе переставить на другой шпоночный паз и соединить его с тягой группового регулирования.

Дальность заброса угля регулируется изменением числа оборотов ротора, достигаемого путем перестановки ремня на трехступенчатом шкиве, а также изменением угла наклона регулирующей плиты — вращением маховичка.

Над питателем устанавливается угольный ящик каскадно-лоткового типа.

Забрасыватель топлива

ТипоразмерШирина, ммМасса, кг
ЗП-600М21010555,0
Ящик угольный

ТипоразмерШирина, ммМасса, кг
ЗП-600М274277,0



www.zaokmz.ru

Забрасыватель ЗП 600

Забрасыватель ЗП 600

Забрасыватель топлива ЗП-600 предназначен для непрерывного заброса топлива -каменных, бурых углей и антрацитов в зону сжигания топок паровых и водогрейных котлов.

Конструкция забрасывателя топки

Забрасыватель ЗП-600 представляет собой конструкцию, состоящую из угольного ящика с регулирующей заслонкой, пластинчатого транспортера, скорость которого регулируется импульсным вариатором.

Дальность заброса угля регулируется частотой вращения ротора и положением разгонной плиты, а производительность - скоростью транспортера и положением заслонки.

Угольный ящик с установленными в нем заслонками и перегородками обеспечивает поступление угля на транспортер.

Транспортер (цепь), состоящий из штампованных пластин, подает уголь на забрасывающее устройство, которое в зависимости от числа оборотов ротора производит заброс угля с соответствующей дальностью.

Вращение ротора и перемещение транспортера осуществляется приводом, состоящим из электродвигателя, импульсного вариатора, ременных и цепных передач.

Конструкция забрасывателя обеспечивает ремонт, технический осмотр и смазку механизмов без снятия питателя с котла.

Принцип работы забрасывателей

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя ЗП 400, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Чтобы купить забрасыватель ЗП 400 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-15-79, либо вы можете оформить заявку он-лайн.

Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.

ПРИМЕЧАНИЕ: Принимая все необходимые меры по отражению подробной технической информации, мы сохраняем право на изменение характеристик, конструкции топок и данных по наличию без предварительного уведомления. За последними сведениями в отношении технических характеристик и наличия топок мы рекомендуем обращаться к менеджерам отдела сбыта.

kotel-kvr.su

Забрасыватель ЗП 600 | Завод "Алтайская Сила"

Перейти к навигации Перейти к содержимому Меню
  • Главная
  • Каталог
    • Трубные системы котлов
    • Кипятильные (конвективные) трубы
    • Коллектор котла
    • Барабан котла
    • Дымососы Д, ДН (вентиляторы ВД, ВДН)
      • Д 3,5 м
      • Дымосос ДН 6,3 вентилятор ВДН 6,3
      • Дымосос, вентилятор ДН, ВДН 8
      • Дымосос ДН 9 (1000/1500 об. мин.)
      • Дымосос ДН 10 (1000/1500 об. мин.) Вентилятор ВДН 10 (1000/1500 об. мин.)
      • ДН 11,2
      • ДН 12,5
      • ДН 13
      • ДН 15
      • Запасные части к дымососам
        • Улитка дымососа
        • ходовая часть дымососа
          • ходовая часть дымососов Д, ДН (ВД, ВДН) 6.3, 8, 9
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 10, 11.2, 12.5, 13
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 15, 17
    • Рабочее колесо дымососа (вентилятора)
    • Осевой направляющий аппарат дымососа (вентилятора)
    • Вентиляторы дутьевые центробежные ВД
    • Вентиляторы ВДН
    • Карманы всасывающие
    • Золоуловители ЗУ
    • Водоподготовка
    • Циклоны
    • Горелки
    • Колосники
    • Дверка (дверца), лаз, люк котла (топки)
    • Топки и запчасти к топкам (ТР, ТШПМ, ТЧЗМ, ПТЛ-РПК и др.)
    • Забрасыватель ЗП
    • Указатели уровня и другое ВПО
    • РТИ
    • Газовые котлы
    • Твердотопливные котлы
  • Оформление заказа
  • Контакты
  • О компании
  • Главная
  • Каталог
    • Трубные системы котлов
    • Кипятильные (конвективные) трубы
    • Коллектор котла
    • Барабан котла
    • Дымососы Д, ДН (вентиляторы ВД, ВДН)
      • Д 3,5 м
      • Дымосос ДН 6,3 вентилятор ВДН 6,3
      • Дымосос, вентилятор ДН, ВДН 8
      • Дымосос ДН 9 (1000/1500 об. мин.)
      • Дымосос ДН 10 (1000/1500 об. мин.) Вентилятор ВДН 10 (1000/1500 об. мин.)
      • ДН 11,2
      • ДН 12,5
      • ДН 13
      • ДН 15
      • Запасные части к дымососам
        • Улитка дымососа
        • ходовая часть дымососа
          • ходовая часть дымососов Д, ДН (ВД, ВДН) 6.3, 8, 9
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 10, 11.2, 12.5, 13
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 15, 17
    • Рабочее колесо дымососа (вентилятора)
    • Осевой направляющий аппарат дымососа (вентилятора)
    • Вентиляторы дутьевые центробежные ВД
    • Вентиляторы ВДН
    • Карманы всасывающие
    • Золоуловители ЗУ
    • Водоподготовка
    • Циклоны
    • Горелки
    • Колосники

energo-egas.ru

Забрасыватель ЗП 600

Забрасыватель ЗП 600

Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.

Устройство забрасывателя

Пневмомеханический забрасыватель ЗП-600 состоит из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры.

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Купить забрасыватель ЗП-600

Для того что бы купить забрасыватель ЗП-600 вы можете сделать заявку в отдел сбыта по телефону 8 800 700 21 13, либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

kotel-kv.com

ЗП-600

Забрасыватель топлива  ЗП-600 предназначен для регулирования количества и равномерной подачи твердого топлива (каменных, бурых углей и антрацитов) в зону сжигания на колосниковое полотно топок механических и полумеханических типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК паровых и водогрейных котлов

Так же может устанавливаться в качестве топочного устройства на котлы небольшой мощности в котельных оборудованных системой топливоподачи.  Размер кусков твердого топлива не более 40 мм при содержании мелочи (0…6 мм) не более 60% и влажности согласно требованиям нормативных документов на угли для слоевого сжигания.

Забрасыватели состоят из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения. От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры. Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

* Информация на сайте является ознакомительной. Чтобы купить забрасыватель топлива ЗП-600 , или получить более подробную информацию о продукции, Вам необходимо связаться с нашими специалистами по телефону в Бийске: +7 (3854) 47-03-16. Или с помощью электронной почты: [email protected]
