Зил 135: ЛМ — с установкой Ураган, технические характеристики (ТТХ) автомобиля, история создания, модификации

Вездеход со счастливой судьбой и большим семейством был разработан специальным конструкторским бюро ЗИЛа. Автомобиль выпускали на протяжении 32 лет для нужд Советской армии. Самоходная ракетная установка была востребована не только в СССР, но в ряде стран социалистического лагеря. Шасси ЗИЛ-135 несли различные системы ракетного вооружения и на протяжении многих лет обеспечивали надёжное прикрытие от врага на подступах к рубежам.

Благодаря своим качествам вездеход работал безотказно в вооруженных силах. Но «на гражданке» он тоже успел «засветиться», единичные экземпляры до сих пор трудятся на просторах Сибири.

Содержание статьи

История создания ракетовозов

Семейство вездеходов ЗИЛ-135 с самого начала проектировалось для ракетных комплексов. Однако, при небольшой модернизации, на ракетовоз возможно установить бортовую площадку грузовика для транспортировки десантников.

Первые опытные модели появились во второй половине 50-х годов 20 века. К ним относились автомобили-амфибии 8х8 с цельнометаллическим корпусом в виде плавсредства. Средние мосты были максимально приближены друг к другу, а передний и задний мост стояли на удалении от центральных осей.

Рулевое управление велось колесами передней и задней оси, что способствовало развороту автомобиля практически на месте. Такая схема шасси заслужила право на существование путём длительных испытаний.

Ещё одним новаторским решением того времени было то, что автомобиль имел двухмоторную установку.

Шасси ЗИЛ-135 оснащалось парой шестицилиндровых моторов от ЗИЛ-157 и БТР-152, которые приводили в действие каждую сторону борта.

К тому времени уже начали практиковать оснащение вездехода автоматической трансмиссией гидромеханического типа, что бесспорно добавило конструкции небывалого престижа. Последний прототип плавающего ракетоносца был оснащён стеклопластиковым кузовом.

После череды испытаний, конструкторы пришли к выводу, что пуск ракеты с плавсредства очень опасен. Во-первых, есть большой риск перевернуть или утопить боевой комплекс. Во-вторых, неудачный старт ракеты изуродует корпус транспортного средства и может погубить экипаж. Таким образом, ЗИЛ-135 перешёл в разряд сухопутных ракетоносцев с высокой степенью проходимости.

Предложение об использовании стеклопластика в изготовлении кабины поступило от В.С Цыбина, доцента МВТУ имени Баумана. Согласно его декларации, детали из стеклопластика способны самостоятельно восстанавливаться после высокой температуры при запуске ракеты, что нельзя было сказать о металлической обшивке. Ещё к одним положительным свойствам стеклопластика была менее затратная обработка деталей из него.

Два первых сухопутных прототипа ЗИЛ-135Е были построены в 1960 году.

Они дали очертания серийных автомобилей. На прототипы установили V-образные моторы последнего поколения с восемью цилиндрами – ЗИЛ-375. Что касается подвески, то она осталась практически без изменений и оси жёстко крепились к раме. Такое решение оказалось ошибочным, и первые же испытания это выявили.

Спустя год, свет увидел последний прототип с обновлённой конструкцией подвески мостов, ему присвоили индекс ЗИЛ-135Л. Конструкторское решение было следующим: передняя и задняя оси соединялись с рамой при помощи диаметральных рычагов и осевых торсионов. А две центральные оси, так и остались жёстко фиксированные к раме.

Изменение конструкции подвески повлекло за собой эволюцию рулевого управления, укрепление несущих лонжеронов, поперечин и сужению каркаса несущей рамы на 18 см.

Последний прототип с литерой «Л» находился в одном шаге от облика серийной модели. Опытный образец успешно прошёл испытания со стартовой установкой 9П113, ракетного комплекса 9К52 «Луна-М» с транспортно-заряжающей машиной 9Т29.

Проходимость по бездорожью военного шасси способствовало разработке гражданских моделей для территорий со сложным рельефом, к этим моделям относятся: бортовые грузовики и тягачи по перевозке труб для газовых станций и нефтедобывающих организаций. Но это случилось несколько позже.

На этапе опытного образца ЗИЛ передал производство машины Брянскому Автомобильному Заводу (БАЗ), находящемуся в списке оборонных предприятий СССР с оттиском секретно.

У конструкторов БАЗа был аналогичный проект под индексом БАЗ-930. Но предпочтение было отдано московскому ракетоносцу. Несмотря на более высокий расход топлива «москвича», остальные системы машины показали преимущество перед брянским конкурентом.

Единственное что раздосадовало лихачёвцев, так это то, что брянский производитель отверг освоение изготовления автоматической трансмиссии. Следствием этого решения станет оснащение ракетоносца механическими КПП, и в аббревиатуре вездехода появится литера М (механика). Таким образом, машина получила постоянный индекс ЗИЛ-135ЛМ.

Кроме ракетного комплекса «Луна-М» на шасси ставили систему залпового огня 9К57 «Ураган», вместе с заряжающей машиной 9Т452. Помимо военных единиц, завод производил гражданские модели в малых объёмах: тягачи, пожарные и бортовые грузовики.

Военное предприятие стабильно выпускало ракетоносцы на протяжении 70-80-х годов. Выпуск был прерван в 1993 году по политическим причинам, в год распада СССР. Последний вездеход достроили в 1995 году.

Конструкция

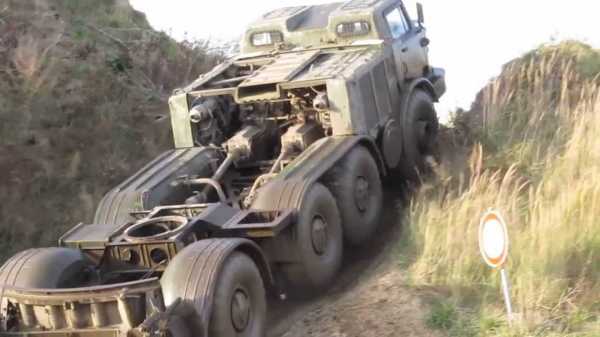

Конструкция ЗИЛ-135 ЛМ относится к классической схеме рамных автомобилей. По мнению специалистов, шасси ракетоносца подпортила механическая трансмиссия. Стоит отметить, что при испытаниях машина с автоматической коробкой показала лучшие характеристики, нежели вездеход с механической КПП.

Кабина

Конструкция кабины бескапотная с двумя дверьми. Внешние элементы изготовлены из стеклопластика. Вес модуля составлял 490 кг. В кабине находились посадочные места для четырёх человек. Сидение водителя оснащалось механизмом регулировки.

Помимо основных приборов, в кабине находилось оборудование радиационного контроля.

В тыльной части были размещены три топливных бака: главный на 300л и два вспомогательных, объёмом по 110 л каждый.

Двигатели

За кабиной установлены два моторных отсека, в которых размещались две силовые установки по 180 л/с: ЗИЛ-375Я и 375Я2. Масса одного двигателя составляла 530 кг. Каждый мотор имел предпусковой подогреватель на жидком топливе и жидкостное охлаждение.

При поломке одного двигателя, машина могла продолжать движение на втором. За всю историю эксплуатации вездехода, не было зафиксировано ни одного случая буксировки ЗИЛ-135 ЛМ по причине выхода из рабочего состояния силовых установок.

Трансмиссия

Двигатели передавали крутящий момент через двойное сцепление на механические коробки передач ЯМЗ-204У. Далее крутящий момент с КПП через раздаточные коробки подавался на конические редукторы третьей оси.

Передача крутящего момента синхронизировалась специальной системой.

От третьего моста, с помощью карданных валов происходила передача вращающего момента на каждое колесо одной из сторон. Вездеход мог двигаться на одной стороне трансмиссии, практически не теряя стандартных ходовых характеристик.

Подвеска

Средние мосты имели жёсткое крепление с несущей рамой. Передний и задний управляемые мосты соединялись с рамой при помощи независимой рычажно-торсионной подвески с гидравлическими амортизаторами обратного действия.

Шины

На ракетоносец устанавливались шины диагональной конструкции И-159 размером 16.00 – 20.

Давление в баллонах возможно регулировать для повышения проходимости. Управление давлением велось из кабины водителя.

Тормоза

Тормозная система состояла из двух контуров. Она приводилась в действие за счёт гибридного механизма воздушной и гидравлической системы.

Монтажная платформа

За кабиной располагалась открытая конструкция несущей рамы длиной 5200 м. На этот участок монтировалось специализированное оборудование. Надколёсные крылья были выполнены из стеклопластика.

Характеристики

Ракетоносец ЗИЛ-135 ЛМ практически не имел аналогов в мире до начала 80 годов. Но тесное сотрудничество СССР и КНР, позволило последним копировать советские новинки военной техники, в том числе и самоходные ракетные установки.

Но для сравнения технических характеристик представим разработку американских специалистов — HEMTT (Heavy Expanded Mobility Tactical Truck), выпускаемый компанией Oshkosh. Американские военные прозвали его — Dragon Wagon (вагон дракона). Западный грузовик выпускается как топливозаправщик М-978, ремонтно-эксплуатационная машина М-984А1, седельный тягач М-983 и самоходная ракетная установка М-985 с комплексом Patriot.

Параметры	ЗиЛ-135ЛМ	HEMTT
Страна	СССР	США
Разработчик	ЗиЛ	Oshkosh
Годы производства	1963-1995	1982-?
Длина, мм	9270	10 200
Высота, мм	2800	2800
Ширина, мм	2530	2400
Грузоподъёмность, кг	9000	11000
Полная масса, кг	19840	28 000 – 43 000
Колесная формула	8х8	8х8
Двигатель	ЗИЛ-375Я или ЗИЛ-509 (двухмоторная установка)	Detroit Diesel илиCaterpillar C15/17
Мощность двигателя, л/с	180 х 2	445-450
Трансмиссия	механическая	автоматическая
Дорожный просвет, мм	475	610
Максимальная скорость км/ч	75	100

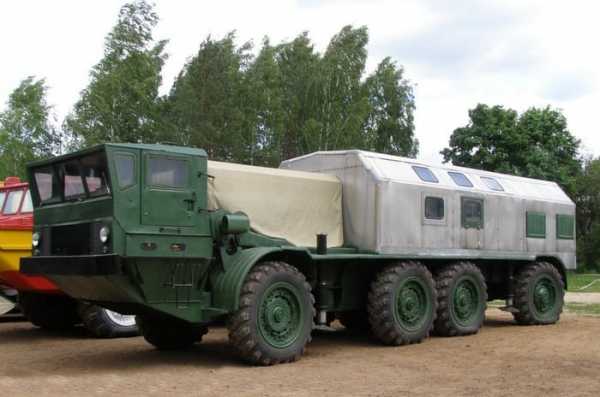

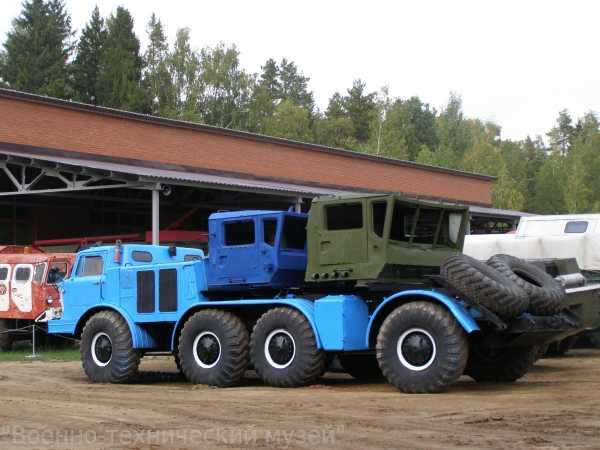

Модификации

Помимо военной направленности, ЗИЛ-135ЛМ имел достаточные качества, чтобы пригодиться гражданскому населению в труднопроходимых местностях в качестве транспортного средства.

Конструкторами были разработаны гражданские версии для нужд советских предприятий, но в основном шасси изготавливали по прямому военному назначению. Перечислим наиболее популярные модели четырёхосного вездехода:

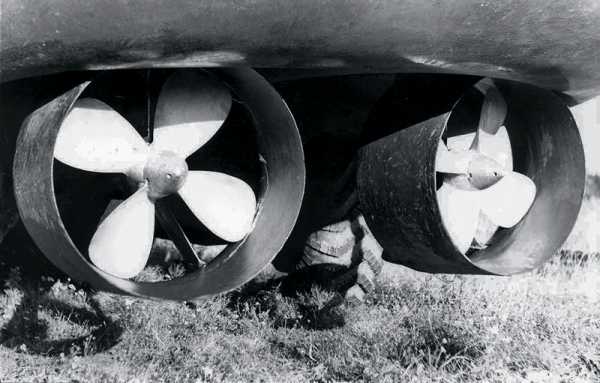

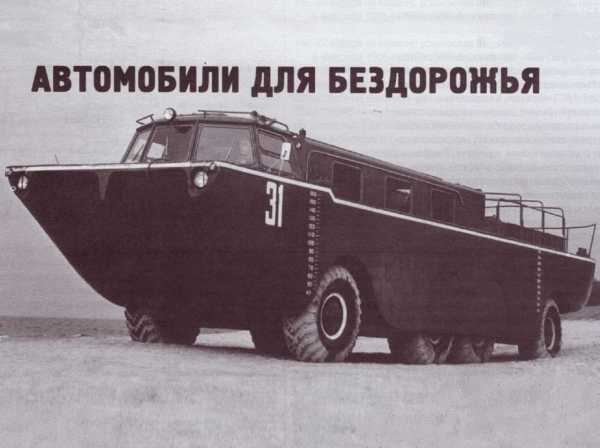

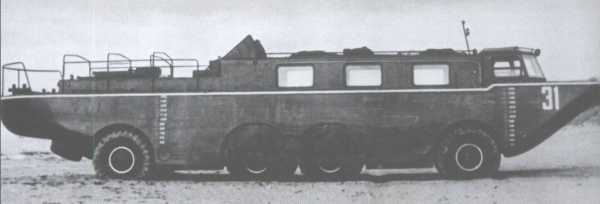

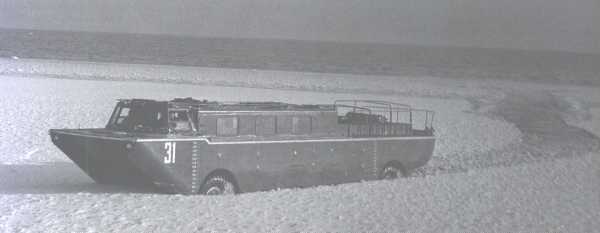

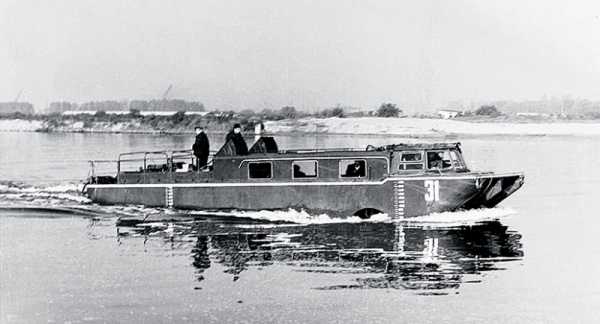

• ЗИЛ-135П «Дельфин» – автомобиль амфибия, транспортный вездеход для перевозки десантников по воде и суше. Машина нашла широкое применение в Заполярье, Баренцевом и Балтийском морях. Конструкция в виде цельнометаллического судна позволяет машине преодолевать шторм в пять баллов, и пробивать себе водный путь по тонком льду. Все испытания прототипа прошли успешно, однако в серийное производство вездеход не поступил;
• ЗИЛ — 135Л – прототип вездехода с автоматической трансмиссией;

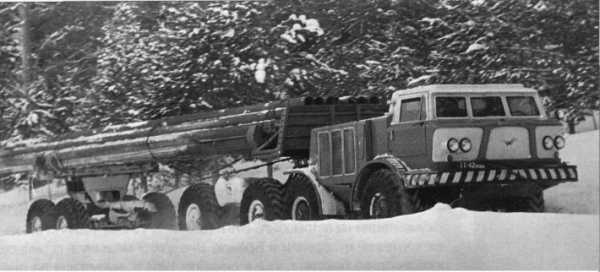

• ЗИЛ-135ЛБ – гражданская версия вездехода с прицепом роспуск. Грузовик использовался для доставки нефтегазовых труб в труднодоступные местности с песчаным грунтом;

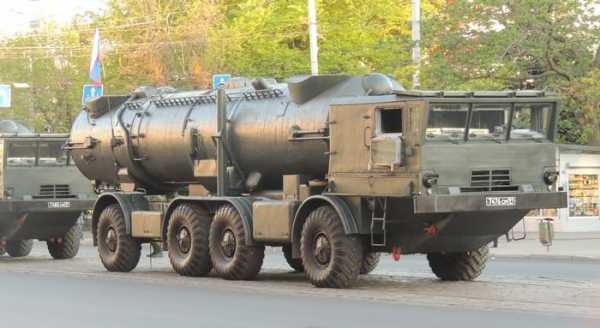

• ЗИЛ-135 ЛМ 9П140 – автономный ракетный комплекс «Луна-М»;
• Зил-135 ЛМ 9Т452 – автономный боевой комплекс с транспортно-заряжающей машиной 16-ти зарядной реактивной установки залпового огня «Ураган» 9К57;
• ЗИЛ-135ЛМ 9К52ТС – экземпляр выпускался специально для стран с тропическим климатом, оснащался пусковой установкой 9П113ТС с транспортно-заряжающей машиной 9Т29Т для ведения огня фугасными снарядами. Экспортировался большими партиями;
• ЗИЛ-135ЛМ — бортовой грузовик, эксплуатировался в регионах с суровыми климатическими условиями и непроходными дорогами. При совместном испытании с автомобилем ЗИЛ-157 в августе 1964 года под Москвой, ЗИЛ-135ЛМ показал наиболее лучший результат по преодолению торфяников. ЗИЛ-157 уступил, застряв в канаве глубиной 600мм.

След в истории

Самоходная ракетная установка 9к57 «Ураган» до сих пор состоит на вооружении Российской Федерации и некоторых зарубежных странах. Немного образцов боевой и гражданской техники могут похвастаться продолжительным серийным выпуском в 32 года и долгим сроком боевой службы 55 лет.

Гражданских версий было выпущено намного меньше, чем боевых единиц, но иногда эти автомобили встречаются на сибирском и дальневосточном бездорожье в качестве тягачей и лесовозов.

Разработка сухопутного шасси для ракетных комплексов в 60-х годах прошлого столетия позволила развивать концепцию перевозки тактического оружия в 21 веке.

Схему шасси Виталия Грачёва развивали и дорабатывали, что позволило появиться на свет четырёхосным приемникам: тактическому комплексу Искандер, самоходным системам залпового огня «Смерч» и «Ураган-1М».

Вмдео

warbook.club

135 — История Создания, Характеристики ТТХ и Особенности Конструкции Модификаций ЗиЛ-135

06.05.2018

ЗиЛ-135 — комплекс военных грузовиков, которые производились в период Советского Союза, а также успели захватить историю современной России. Отличительной особенностью транспорта стало четыре оси и колёсная формула 8х8. Семейство широко применялось в военной и гражданских отраслях. Выпуск начался в 1963 году и закончился в 1995 году. Некоторые модификации производились для экспорта в другие страны.

Общая информация о ЗиЛ-135

Первоначальная конструкция получилась необычной и уникальной, в последующих разработках отталкивались от неё. Автомобиль ЗиЛ-135 имел два мотора (по 120 лошадиных сил). Их поместили за кабиной. Силовой агрегат отвечал за вращение колёс своего борта. Это конструкционное решение повысило максимальный срок эксплуатации машины и боевую устойчивость.

Первый опытный образец лишили упругой подвески. Это вызвано наличием колёс с пониженным давлением и желанием конструкторов снизить вес авто. Отсутствие упругой подвески привело к существенному недостатку — появилось продольное раскачивание. В последующих моделях разработчики вернули независимую торсионную подвеску с гидроамортизаторами на колёса крайних мостов. Конструкция средних мостов осталась неизменной — сохранилось жёсткое соединение с рамой.

Единственным сходством всех машин семейства стала поворотность крайних осей. Остальные характеристики и параметры менялись от модификации к модификации (габариты, грузоподъёмность, возможность плавать и т.д.).

Первые варианты

Разработка высокопроходимых военных грузовиков началась в 1955 году по указанию руководства страны. Первым вариантом стал макет ЗИС-Э134. В его основу лёг автомобиль от этого завода с индексом «151», только вместо привычной конструкции он обладал четырьмя осями. В его устройство планировали включить двигатель на 130 лошадиных сил, гидротрансформатор, гидроусилитель и систему регулировки давления в односкатных шинах.

В 1956 году собрали второй макетный образец, представляющий собой низкопрофильный военный транспорт, способный передвигаться по воде. Для последнего использовалась система водомётного движения, используемая на танках ПТ-76. ЗИС-Э134 получил металлический корпус, силовую установку на 120 лошадиных сил и два ГУРа на рулевой механизм. Образец стал первым, где упразднили эластичную подвеску. Первые испытания показали необходимость внести изменения — сделать пары не ведущих колёс разнесёнными в разные стороны.

Большим толчком в развитии военных грузовиков специального назначения стал ЗиЛ-134, внешний вид которого отдалённо напоминал очертания 135-го семейства. Из двух двигателей составили 12-цилиндровый мотор мощностью 240 лошадиных сил. Дополнением стало наличие уникальной гидромеханической подвески и независимой торсионной подвески всех колёс. Кузов из высокопрочной стали защищён от попадания воды, вмещал в себя до 4 тысяч килограмм груза или восьмерых человек. Передвижение по воде осуществлялось за счёт вращения колёс, максимальная скорость на плаву — 2 км/ч.

Сразу появилась модификация с индексом «А», которую использовали на аэродромах. С загруженным в кузове балластом транспорт мог перевозить самолёты по ВПП. Практические испытания показали большое количество недостатков в конструкции 134-й модели, поэтому работы над ней прекратили после появления машины ЗиЛ-135.

ЗиЛ-135 и Б2

Тестирование первых опытных образов показало главные недостатки и направление к развитию. Грачёв решил, что необходимо пересмотреть концепцию боевых машин с колёсной формулой 8х8. Первый автомобиль ЗиЛ-135 появился в 1958 году. Главной особенностью стала обтекаемая кабина, благодаря которой движение по воде вызывало меньше трудностей.

За кабину поместили два мотора на 130 лошадиных сил каждый. В конструкцию включили бортовую трансмиссию с гидротрансформаторами и цепочки редукторов, которые приводили в действие индивидуальный привод ведущих колёс и два водомёта. Два ГУРа отвечали за поворот задних и передних колёс в разные стороны. Для корректной управляемости поворот обеих пар осуществлялся на один и тот же угол. Вместимость авто — 20-30 пассажиров. По асфальтированной дороге максимальная скорость — 55 км/ч, по воде — 10 км/ч.

Разработка предназначалась для установки различного ракетного оборудования. В процессе проектирования команда инженеров забыла взять в расчёт устойчивость образца при ведении огня с воды. Первые испытания показали, что после пуска ракеты транспорт может перевернуться. Используемые в производстве кабины материалы требовали пересмотра, так как под воздействием газов и пламени она деформировалась.

В 1959 году появились опытные образцы с индексом «Б». Они получили удлинённую платформу, а мощность двигателей снизили до 110 лошадиных сил. Военное руководство отказалось от испытания новых продуктов из-за плохого качества работы с артиллерийской установки на плаву. Предпринималась попытка внедрить опытный образец «Б2», который получил стеклопластиковую кабину, но ему предпочли амфибии со стальными корпусными.

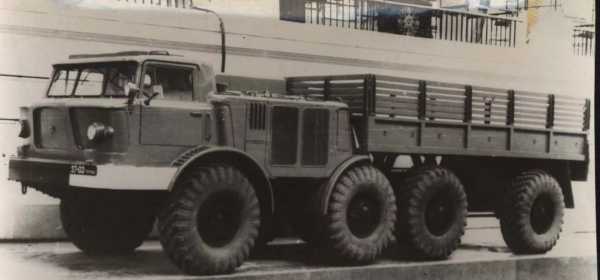

ЗиЛ-135Е

Весной 1960 года собрали сухопутный вариант военного грузовика повышенной проходимости, в основу которого легли предыдущие разработки. За передвижение отвечали два силовых агрегата ЗиЛ-375Я, мощность которых вкупе составляла 360 лошадиных сил. Кабина состояла из 11 пластиковых панелей, которые крепились между собой эпоксидной смолой. Она рассчитана на водителя и двух пассажиров. Для защиты окон от повреждений имелись откидные бронезащитные стенки.

Особенностью стеклопластика стала «эластичность». Под воздействием высоких температур и пороховых газов после запуска ракеты он также, как и металлический вариант, деформировался, но затем возвращался в исходную форму.

Первые опытные образцы оснастили ракетным комплексом «Луна». Испытание в боевых условиях выявило серьёзный недостаток — при передвижении возникают продольные резонансные раскачивания корпуса вокруг средних осей. Исправить ситуацию попытались внедрением ограничителя скорости, но специалисты не рекомендовали руководству страны использовать на вооружении транспорт без подвески.

Автомобиль ЗиЛ-135К и М

Шасси 135К также не получило подвески. В его основе лежала уникальная концепция, которая не давала высоких характеристик мощности и проходимости. Всё дело в назначении машины — её планировали использовать для установки высокоточных крылатых ракет. Длительные поездки от комплекса не требовались, поэтому технические моменты отошли на второй план.

Длина модификации — 11,4 метров. Технические узлы представляли собой раздельные части, соединённые между собой карданными валами. Модель оборудована обтекаемой кабиной от 135Е. В 1961 году от неё отказались, сделав выбор в пользу упрощённого варианта из стеклопластика с алюминиевым поддоном. Лобовые стёкла имеют обратный наклон. Такое решение принято для исключения возможности появления бликов, которые могут раскрыть расположение автомобиля ЗиЛ-135.

Испытание на бездорожье пройдены отлично — машина проходила ямы шириной до 2,4 метров, поднималась в горки с наклоном 29 градусов. Поездка по шоссе показала старые недостатки: остались две зоны резонансных колебаний, а на маленькой скорости весь грузовик монотонно подпрыгивал.

Военному руководству, несмотря на рекомендации военных специалистов, новый продукт понравился. Дали указание монтировать на шасси ракетный комплекс для запуска крылатых ракет С-5 с боеголовками различного вида. Руководству СССР машина также понравилась, поэтому сделали мгновенный заказ на сборку шести экземпляров. В конце 1961 года 135К приняли на вооружение армии Союза. В этот же год сборку перенесли на автомобильный завод в Брянске.

В 1962 году команда специалистов предложила улучшенную версию модели «К», которая получила индекс «М». Опытный образец использовали для установки противокорабельного ракетного комплекса. Длина платформы сократилась на метр. Благодаря этому получилось увеличить кабину. Новый вариант вмещал команду из 5 специалистов. Тестирование нового продукта и исправление ошибок продолжалось до 1966 года.

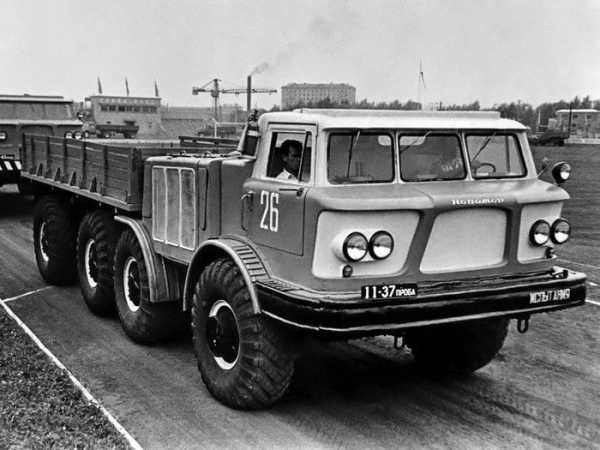

ЗиЛ-135Л и ЛМ

Модель с индексом «Л» — вариант «Е» с исправленными ошибками. Специалисты внедрили в конструкцию торсионную подвеску всех колёс, благодаря чему галопирование устранили. Весной 1961 года начались полевые испытания новой модификации. Изначально её оснастили грузовым балластом, но затем его поменяли на макет ракетного комплекса «Луна-М». После многочисленных испытаний военное руководство страны пришло к решению, что этот грузовик соответствует всем требованиям, поэтому сделали заказ на сборку четырёх экземпляров.

Серийный выпуск автомобиля ЗиЛ-135Л планировали развернуть в Брянске, но местные специалисты отказались собирать грузовик с автоматической коробкой передач. Они требовали внедрения в устройство стандартной механики.

На замену сложного агрегата на более простой ушло несколько месяцев. Весной 1963 года появился вариант с МКПП на пять ступеней, получивший индекс «ЛМ». Коробку дополнили дистанционным приводом переключения скоростей. Специалисты заверили руководство страны, что установка механической коробки приведёт к понижению технических и эксплуатационных характеристик, а также долговечности. Мнение критиков не услышали, поэтому осенью выписали рекомендацию по запуску серийного производства «ЛМ» в Брянске.

Команду конструкторов завода имени Лихачёва решение об установке механической коробки передач не устроило. Чтобы доказать лучшее качество их варианта, они провели ряд практических испытаний на объекте газопровода в Средней Азии и Тюмени. Они показали, что модификация ЛМ уступает по проходимости и качеству первоначальной версии. Несмотря на это, решение менять не стали. Дальнейшая модернизация транспорта перешла к Брянскому автомобильному заводу. В конце 1964 года наладили серийный выпуск ЛМ. В будущем грузовики получили огромный спрос, выполняли многочисленные задачи по всему миру.

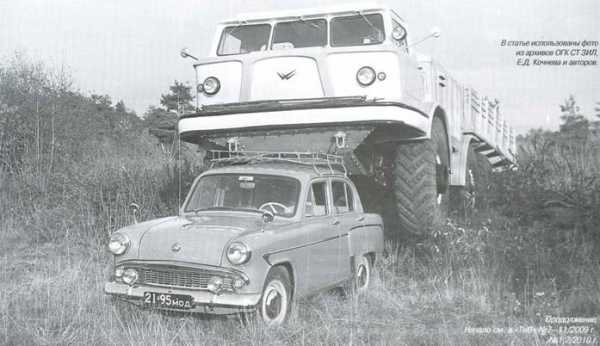

ЗиЛ-135МШ

Модификация специального назначения, не увидевшая серийного производства. Появилась в результате работы над крупным космическим проектом. Советские специалисты создали космический аппарат Н-1. Большой проблемой стала его транспортировка из Самары до космодрома Байконур. Комплекс Н-1 делился на несколько блоков, масса каждого из которых составляла не менее 10 тысяч килограмм. Оптимальным вариантом перевозки в те годы считалась железная дорога, но правила перевозки грузов требовали разделения Н-1 на более мелкие части, что не устроило инженеров проекта.

Доставку разбили на две части: баржей по воде до Гурьева, откуда движение начиналось по дороге. Руководитель проекта Н-1 выдвинул требование, что грузоподъёмность транспорта должна быть не меньше 25 тысяч килограмм. Такой вариант позволял перевозить третью часть с установленным оборудованием.

Опытный образец автомобиля собрали в 1967 году. Он получил уникальную конструкцию. Колёсная формула определялась как 4х4+2х2, чего прежде в истории автомобилестроения не видели. Пара передних колёс получила стойки с пневмогидравлическими амортизаторами, которые использовались на некоторых самолётах. Это позволяло менять высоту подвески в процессе движения.

Минимальный дорожный просвет — 1 метр. Каждое переднее колесо получило элек

militaryarms.ru

Техника ВС РФ (часть 25) ЗИЛ-135Л и его модификации. — DRIVE2

Всем доброго времени суток, дорогие друзья!
Решил я, что сегодня надо рассказать об одном уникальном вездеходе, рожденном в СССР. Уж очень он меня самого заинтересовал. Надеюсь, что Вам он тоже понравится. И так, встречайте, ЗИЛ-135Л.

Подумаете, что это просто гражданский автомобиль? И какое он отношение имеет к Вооруженным Силам? Прямое отношение =) Но обо всем по порядку. И начнем наш познавательный рассказ с истории создания данного вездехода.
Все началось в 50-е — 60-е годы XX века, когда в СССР встал вопрос о создании массового универсального вездеходного автомобиля для размещения различных систем вооружения. Тогда проводились испытания колесного шасси ЗИЛ-135Е. Но выводы, сделанные после данных испытаний поставили все под сомнение и идея могла потерпеть поражение.
Но начальник лабаатории испытаний СКВ В.Б. Лаврентьев предложил установить индивидуальную торсионную подвеску с гидроамортизаторами на крайние поворотные колеса, сохранив жесткой подвеску средних колес. Уже в августе 1960 г. конструкторы начали прорабатывать варианты подвески для ЗИЛ-135Е. В феврале 1961 г. в ВПК с участием главного конструктора НИИИ-1 и представителей ГРАУ состоялось совещание, на котором обсуждались вопросы совершенствования автомобиля ЗИЛ-135Е и постройки нового образца, получившего обозначение ЗИЛ-135Л. 17 марта пришло заключение ЦАВТУ по проекту ЗИЛ-135Л — проект утвердили. Сборка ЗИЛ-135Л началась 30 марта, а 4 апреля машина уже была построена.

Вот те самые люди, кто боролся за жизнь данного автомобиля:

Ну а теперь отойдем от истории и перейдем к конструкции.
Автомобиль ЗИЛ-135Л являлся модификацией автомобиля ЗИЛ-135Е, у которого передние и задние управляемые колеса оснащались торсионной независимой подвеской и, соответственно, было изменено рулевое управление.

Торсионная подвеска управляемых колес

Раму автомобиля ЗИЛ-135Е (состояла из двух лонжеронов, связанных между собой пятью поперечинами с тремя Х-образными раскосами) для размещения элементов подвески заузили на 186мм. Передний бампер рамы выполнили съемным. В передней части рамы к нижним полкам лонжеронов крепился съемный алюминиевый лист, выполнявший роль днища, защищающего двигатель и агрегаты трансмиссии от повреждений при наезде на препятствия.

Рама ЗИЛ-135Л

В передней части рамы на съемных поперечинах смонтировали два двигателя ЗИЛ-375 и гидромеханические передачи от автомобиля ЗИЛ-135Е. Схема трансмиссии была аналогична автомобилю ЗИЛ-135Е и отличалась установкой раздаточных коробок с меньшим передаточным числом, что позволило увеличить максимальную скорость автомобиля до 65 км/ч.

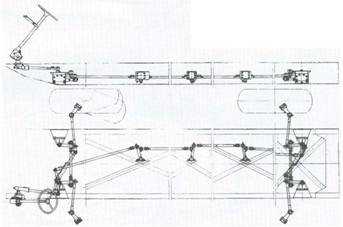

Рулевой привод автомобиля ЗИЛ-135Л так же, как и у ЗИЛ-135Е, осуществлялся на передние и задние колеса и состоял из рулевого механизма, системы тяг и рычагов привода управляемых колес и системы гидравлического усиления рулевого привода. Максимальный угол поворота внутренних колес 20°, наружных – 17°30′. В отличие от ЗИЛ-135Е, поперечные тяги рулевых трапеций были разрезными и состояли каждая из трех элементов.

Рулевое управление ЗИЛ-135Л

После сборки автомобиля его отправили на испытания.
6 апреля по 8 июля 1961 года проводились обкатка и заводские доводочные испытания в районе испытательной трассы НИИИ-21.
За три месяца ЗИЛ-135Л прошел 5486 км (в том числе 2889 км по шоссе, 1788 км по грунтовым дорогам и 809 км по бездорожью). Обкатка автомобиля проводилась по асфальтированному и бетонному шоссе со скоростью 40-50 км/ч при нагрузке в кузове 2000 кг. После обкатки (1156 км) ЗИЛ-135Л догрузили до полной нагрузки, и режим движения по всем видам дорог был форсирован до 55 км/ч. Во время испытаний хранение автомобиля было безгаражным, на закрытой территории парка стоянки автомобилей НИИИ-21. Техническое обслуживание и мелкий ремонт автомобиля осуществлялись силами водителей и технического состава испытательной группы СКБ ЗИЛ.

Естественно, все совсем гладко не прошло, были поломки в течение испытаний:
— была плохая синхронизация двигателей из-за карбюраторов
— ненадежно функционировала система охлаждения двигателей (выходили из строя карданные валы приводов вентиляторов)
— правая гидромеханическая передача трижды выходила из строя (При пробеге 1283 км вышло из строя 2-е сцепление; на 2281 -м км заклинило коробку передач, вышло из строя 2-е сцепление; на 3086-м км сломался гидротрансформатор из-за большого износа шайб реакторов, и опять возникли проблемы со 2-м сцеплением. При показании спидометра 3086 км обе автоматические коробки передач заменили на новые с панелями управления усовершенствованной конструкции)
— и многое другое…

После первых испытаний, автомобиль отправили на устранение недостатков. И вот, 19 октября 1961 года ЗИЛ-135Л вышел на полигонно-заводские испытания, которые проводились в Бронницах на полигоне НИИИ-21. Автомобиль успешно завершил испытания, выдержав конкуренцию со стороны вездеходов БАЗ-930 и И-210. ЗИЛ-135Л оказался лучше по проходимости, надежности и легче по снаряженной массе, несколько уступая конкурентам по экономичности. А 9 марта 1962 г. состоялось научно-техническое совещание в ГКОТ, на котором было принято решение отклонить проект БАЗ-930, а ЗИЛ-135Л – принять.

Постановлением СМ СССР №500-175 от 27 апреля 1963 г. и постановлением СМ РСФСР №738-82 от 13 июня 1963 г. на Брянском автозаводе осуществлялась подготовка производства автомобиля ЗИЛ-135Л и гидромеханических коробок передач ЗИЛ-135Е. В августе и октябре 1962 г. для постройки пусковых установок 2П113 ракетного комплекса «Луна-М» в СКБ ЗИЛ были собраны еще четыре автомобиля ЗИЛ-135Л.
И вот тут уже начинается военная жизнь у ЗИЛ-135Л.

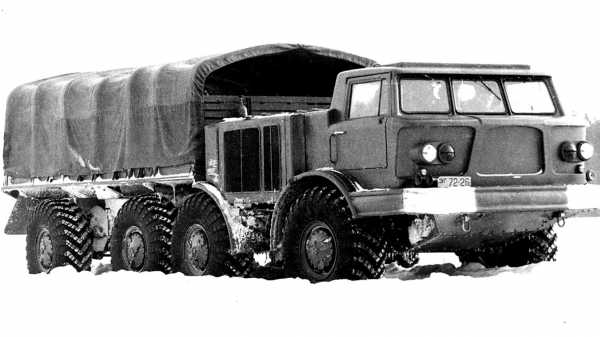

ЗИЛ-135ЛМ
Автомобиль ЗИЛ-135ЛМ выпускался на Брянском автозаводе 29 лет до 1993 г. Неоднократно поднимался вопрос о возобновлении или передаче его производства на другой завод. Шасси ЗИЛ-135ЛМ с различными системами вооружения более 40 лет состоит на вооружении Советской, а теперь и Российской Армии. На этом шасси созданы пусковая установка 9П113

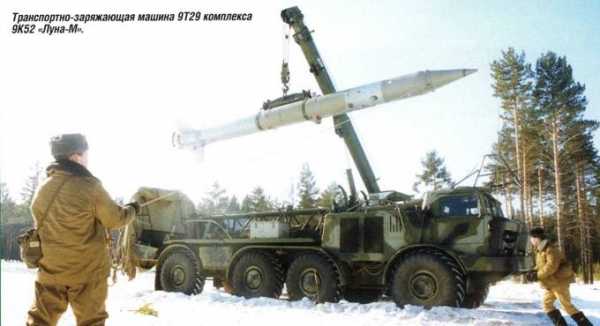

и транспортно-заряжающая машина 9Т29

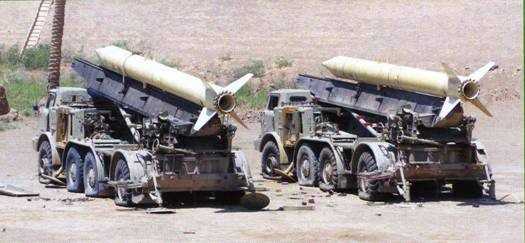

ракетного комплекса 9К52 «Луна-М»

и самоходная установка 9П140

с транспортно-заряжающей машиной 9Т452 16-за-рядной реактивной системы залпового огня 9К57 «Ураган».

Серийное производство комплекса 9К52 «Луна-М» осуществлялось на заводе «Баррикады» с 1964 г. Этот комплекс стал самым массовым в Советской Армии; пик развертывания боевых машин комплекса пришелся на 1986 г., когда в войсках их насчитывалось порядка 750. Разработанный в 1968 г. вариант 9К52ТС (для стран с тропическим климатом), включающий в себя пусковую установку 9П113ТС, транспортно-заряжающую машину 9Т29ТС и предназначенный для стрельбы ракетами с фугасной боевой частью, широко поставлялся на экспорт.

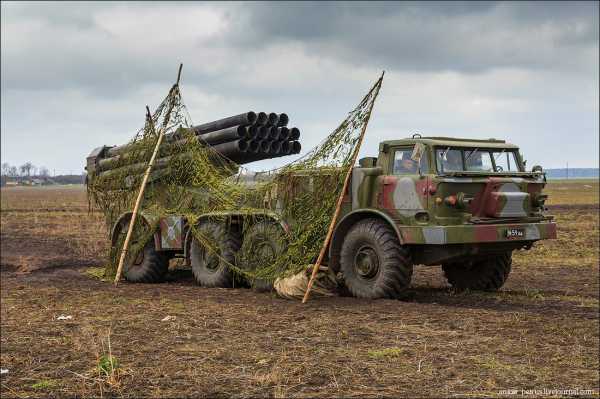

Системы «Ураган» широко использовались в военных действиях в Афганистане, обеих чеченских кампаниях и в операции по принуждению Грузии к миру.

Но помимо военный жизни, прототип ЗИЛ-135Л получил возможность существования на гражданском поприще.
Эксплуатационные испытания автомобилей ЗИЛ-135Л и ЗИЛ-135ЛМ проходили по заданию Министерства газовой промышленности СССР.

15 августа 1964 г. состоялись сравнительные испытания автомобилей ЗИЛ-135ЛМ и ЗИЛ-157 в районе Петрово-Дальнего на трассе строительства газопровода, проходящего через болото, на котором предполагалась укладка на трубопровод балластных бетонных блоков.

Автомобиль ЗИЛ-135ЛМ, загруженный тремя блоками массой около 10 т и двигаясь по заданному маршруту, успешно преодолел укатанную дорогу с торфяной почвой, имеющей два крутых поворота, канаву глубиной 850 мм и застрял в болоте глубиной 600 мм. На этом же маршруте ЗИЛ-157 с трудом преодолел брод и застрял раньше ЗИЛ-135ЛМ при глубине болота 400 мм.

Автомобилю ЗИЛ-135Л М удалось преодолеть болото на другом участке протяженностью 15-18 м и глубиной 400 мм при движении на 2-й передаче при давлении воздуха в шинах 0,3 кг/см2. С грузом 6-7 т автомобиль ЗИЛ-135ЛМ уверенно и несколько раз преодолел все участки болота, в том числе и тот, где раньше застрял с грузом в 10 т.

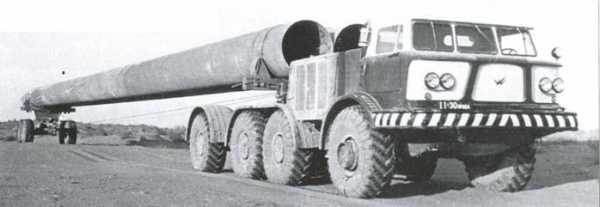

Так же, для прокладки газопровода была выпущена дополнительная модель ЗИЛ-135ЛБ с прицепом-роспуском для транспортировки длинномерных грузов в условиях барханных песков:

Но при продолжительных работах в суровых условиях начались поломки шарниров «Рцеппа». На заводе провели анализ и выяснили причину столь частых неисправностей: резиновые защитные чехлы шарниров быстро изнашивались и приходили в негодность, попадание воды и грязи приводило к вымыванию смазки и быстрому выходу шарниров из строя.
В СКБ ЗИЛ в 1965 г. прошла испытания конструкция, обеспечивающая смазывание шарниров типа «Рцеппа» жидкой смазкой ТС-10. Поломки шарниров прекратились, тем не менее, высокая стоимость машины (в 2-3 раза превышающая стоимость автомобилей Урал-375 и КрАЗ-214) привела к тому, что дальнейших заказов от Министерства газовой промышленности не последовало…

Сейчас ЗИЛ-135Л можно увидеть лишь на картинках, в коллекционных моделях и некоторых музеях автомобильной и военной техники. Мне такой аппарат пока не доводилось встречать, но я верю, что мы с ним обязательно встретимся =)

На этом у меня все.
Всем добра и мирного неба над головой =)

www.drive2.ru

Четырёхосный военный грузовик ЗиЛ-135 8х8 . Чёрт побери

ЗиЛ-135 — комплекс военных грузовиков, которые производились в период Советского Союза, а также успели захватить историю современной России. Отличительной особенностью транспорта стало четыре оси и колёсная формула 8х8. Семейство широко применялось в военной и гражданских отраслях. Выпуск начался в 1963 году и закончился в 1995 году. Некоторые модификации производились для экспорта в другие страны.

Общая информация о ЗиЛ-135

Первоначальная конструкция получилась необычной и уникальной, в последующих разработках отталкивались от неё. Автомобиль ЗиЛ-135 имел два мотора (по 120 лошадиных сил). Их поместили за кабиной. Силовой агрегат отвечал за вращение колёс своего борта. Это конструкционное решение повысило максимальный срок эксплуатации машины и боевую устойчивость.

Первый опытный образец лишили упругой подвески. Это вызвано наличием колёс с пониженным давлением и желанием конструкторов снизить вес авто. Отсутствие упругой подвески привело к существенному недостатку — появилось продольное раскачивание. В последующих моделях разработчики вернули независимую торсионную подвеску с гидроамортизаторами на колёса крайних мостов. Конструкция средних мостов осталась неизменной — сохранилось жёсткое соединение с рамой.

Единственным сходством всех машин семейства стала поворотность крайних осей. Остальные характеристики и параметры менялись от модификации к модификации (габариты, грузоподъёмность, возможность плавать и т.д.).

Первые варианты

Разработка высокопроходимых военных грузовиков началась в 1955 году по указанию руководства страны. Первым вариантом стал макет ЗИС-Э134. В его основу лёг автомобиль от этого завода с индексом «151», только вместо привычной конструкции он обладал четырьмя осями. В его устройство планировали включить двигатель на 130 лошадиных сил, гидротрансформатор, гидроусилитель и систему регулировки давления в односкатных шинах.

В 1956 году собрали второй макетный образец, представляющий собой низкопрофильный военный транспорт, способный передвигаться по воде. Для последнего использовалась система водомётного движения, используемая на танках ПТ-76. ЗИС-Э134 получил металлический корпус, силовую установку на 120 лошадиных сил и два ГУРа на рулевой механизм. Образец стал первым, где упразднили эластичную подвеску. Первые испытания показали необходимость внести изменения — сделать пары не ведущих колёс разнесёнными в разные стороны.

Большим толчком в развитии военных грузовиков специального назначения стал ЗиЛ-134, внешний вид которого отдалённо напоминал очертания 135-го семейства. Из двух двигателей составили 12-цилиндровый мотор мощностью 240 лошадиных сил. Дополнением стало наличие уникальной гидромеханической подвески и независимой торсионной подвески всех колёс. Кузов из высокопрочной стали защищён от попадания воды, вмещал в себя до 4 тысяч килограмм груза или восьмерых человек. Передвижение по воде осуществлялось за счёт вращения колёс, максимальная скорость на плаву — 2 км/ч.

Сразу появилась модификация с индексом «А», которую использовали на аэродромах. С загруженным в кузове балластом транспорт мог перевозить самолёты по ВПП. Практические испытания показали большое количество недостатков в конструкции 134-й модели, поэтому работы над ней прекратили после появления машины ЗиЛ-135.

ЗиЛ-135 и Б2

Тестирование первых опытных образов показало главные недостатки и направление к развитию. Грачёв решил, что необходимо пересмотреть концепцию боевых машин с колёсной формулой 8х8. Первый автомобиль ЗиЛ-135 появился в 1958 году. Главной особенностью стала обтекаемая кабина, благодаря которой движение по воде вызывало меньше трудностей.

За кабину поместили два мотора на 130 лошадиных сил каждый. В конструкцию включили бортовую трансмиссию с гидротрансформаторами и цепочки редукторов, которые приводили в действие индивидуальный привод ведущих колёс и два водомёта. Два ГУРа отвечали за поворот задних и передних колёс в разные стороны. Для корректной управляемости поворот обеих пар осуществлялся на один и тот же угол. Вместимость авто — 20-30 пассажиров. По асфальтированной дороге максимальная скорость — 55 км/ч, по воде — 10 км/ч.

Разработка предназначалась для установки различного ракетного оборудования. В процессе проектирования команда инженеров забыла взять в расчёт устойчивость образца при ведении огня с воды. Первые испытания показали, что после пуска ракеты транспорт может перевернуться. Используемые в производстве кабины материалы требовали пересмотра, так как под воздействием газов и пламени она деформировалась.

В 1959 году появились опытные образцы с индексом «Б». Они получили удлинённую платформу, а мощность двигателей снизили до 110 лошадиных сил. Военное руководство отказалось от испытания новых продуктов из-за плохого качества работы с артиллерийской установки на плаву. Предпринималась попытка внедрить опытный образец «Б2», который получил стеклопластиковую кабину, но ему предпочли амфибии со стальными корпусными.

ЗиЛ-135Е

Весной 1960 года собрали сухопутный вариант военного грузовика повышенной проходимости, в основу которого легли предыдущие разработки. За передвижение отвечали два силовых агрегата ЗиЛ-375Я, мощность которых вкупе составляла 360 лошадиных сил. Кабина состояла из 11 пластиковых панелей, которые крепились между собой эпоксидной смолой. Она рассчитана на водителя и двух пассажиров. Для защиты окон от повреждений имелись откидные бронезащитные стенки.

Особенностью стеклопластика стала «эластичность». Под воздействием высоких температур и пороховых газов после запуска ракеты он также, как и металлический вариант, деформировался, но затем возвращался в исходную форму.

Первые опытные образцы оснастили ракетным комплексом «Луна». Испытание в боевых условиях выявило серьёзный недостаток — при передвижении возникают продольные резонансные раскачивания корпуса вокруг средних осей. Исправить ситуацию попытались внедрением ограничителя скорости, но специалисты не рекомендовали руководству страны использовать на вооружении транспорт без подвески.

Автомобиль ЗиЛ-135К и М

Шасси 135К также не получило подвески. В его основе лежала уникальная концепция, которая не давала высоких характеристик мощности и проходимости. Всё дело в назначении машины — её планировали использовать для установки высокоточных крылатых ракет. Длительные поездки от комплекса не требовались, поэтому технические моменты отошли на второй план.

Длина модификации — 11,4 метров. Технические узлы представляли собой раздельные части, соединённые между собой карданными валами. Модель оборудована обтекаемой кабиной от 135Е. В 1961 году от неё отказались, сделав выбор в пользу упрощённого варианта из стеклопластика с алюминиевым поддоном. Лобовые стёкла имеют обратный наклон. Такое решение принято для исключения возможности появления бликов, которые могут раскрыть расположение автомобиля ЗиЛ-135.

Испытание на бездорожье пройдены отлично — машина проходила ямы шириной до 2,4 метров, поднималась в горки с наклоном 29 градусов. Поездка по шоссе показала старые недостатки: остались две зоны резонансных колебаний, а на маленькой скорости весь грузовик монотонно подпрыгивал.

Военному руководству, несмотря на рекомендации военных специалистов, новый продукт понравился. Дали указание монтировать на шасси ракетный комплекс для запуска крылатых ракет С-5 с боеголовками различного вида. Руководству СССР машина также понравилась, поэтому сделали мгновенный заказ на сборку шести экземпляров. В конце 1961 года 135К приняли на вооружение армии Союза. В этот же год сборку перенесли на автомобильный завод в Брянске.

В 1962 году команда специалистов предложила улучшенную версию модели «К», которая получила индекс «М». Опытный образец использовали для установки противокорабельного ракетного комплекса. Длина платформы сократилась на метр. Благодаря этому получилось увеличить кабину. Новый вариант вмещал команду из 5 специалистов. Тестирование нового продукта и исправление ошибок продолжалось до 1966 года.

ЗиЛ-135Л и ЛМ

Модель с индексом «Л» — вариант «Е» с исправленными ошибками. Специалисты внедрили в конструкцию торсионную подвеску всех колёс, благодаря чему галопирование устранили. Весной 1961 года начались полевые испытания новой модификации. Изначально её оснастили грузовым балластом, но затем его поменяли на макет ракетного комплекса «Луна-М». После многочисленных испытаний военное руководство страны пришло к решению, что этот грузовик соответствует всем требованиям, поэтому сделали заказ на сборку четырёх экземпляров.

Серийный выпуск автомобиля ЗиЛ-135Л планировали развернуть в Брянске, но местные специалисты отказались собирать грузовик с автоматической коробкой передач. Они требовали внедрения в устройство стандартной механики.

На замену сложного агрегата на более простой ушло несколько месяцев. Весной 1963 года появился вариант с МКПП на пять ступеней, получивший индекс «ЛМ». Коробку дополнили дистанционным приводом переключения скоростей. Специалисты заверили руководство страны, что установка механической коробки приведёт к понижению технических и эксплуатационных характеристик, а также долговечности. Мнение критиков не услышали, поэтому осенью выписали рекомендацию по запуску серийного производства «ЛМ» в Брянске.

Команду конструкторов завода имени Лихачёва решение об установке механической коробки передач не устроило. Чтобы доказать лучшее качество их варианта, они провели ряд практических испытаний на объекте газопровода в Средней Азии и Тюмени. Они показали, что модификация ЛМ уступает по проходимости и качеству первоначальной версии. Несмотря на это, решение менять не стали. Дальнейшая модернизация транспорта перешла к Брянскому автомобильному заводу. В конце 1964 года наладили серийный выпуск ЛМ. В будущем грузовики получили огромный спрос, выполняли многочисленные задачи по всему миру.

ЗиЛ-135МШ

Модификация специального назначения, не увидевшая серийного производства. Появилась в результате работы над крупным космическим проектом. Советские специалисты создали космический аппарат Н-1. Большой проблемой стала его транспортировка из Самары до космодрома Байконур. Комплекс Н-1 делился на несколько блоков, масса каждого из которых составляла не менее 10 тысяч килограмм. Оптимальным вариантом перевозки в те годы считалась железная дорога, но правила перевозки грузов требовали разделения Н-1 на более мелкие части, что не устроило инженеров проекта.

Доставку разбили на две части: баржей по воде до Гурьева, откуда движение начиналось по дороге. Руководитель проекта Н-1 выдвинул требование, что грузоподъёмность транспорта должна быть не меньше 25 тысяч килограмм. Такой вариант позволял перевозить третью часть с установленным оборудованием.

Опытный образец автомобиля собрали в 1967 году. Он получил уникальную конструкцию. Колёсная формула определялась как 4х4+2х2, чего прежде в истории автомобилестроения не видели. Пара передних колёс получила стойки с пневмогидравлическими амортизаторами, которые использовались на некоторых самолётах. Это позволяло менять высоту подвески в процессе движения.

Минимальный дорожный просвет — 1 метр. Каждое переднее колесо получило электродвигатель, установленный в ступицу. Мотор ЗиЛ-375 имел объём 7 литров и развивал до 180 лошадиных сил. Транспорт мог разгоняться до 20 километров в час, что превосходило показатели аналогичных вариантов того времени. Рулевой механизм позволял поворачивать передние колёса на 90 градусов. Это определяло высокую манёвренность машины таких габаритов. Для изготовления кабины использовали стеклопластик, её вынесли за пределы колёсной базы вперёд.

После окончания необходимых испытаний руководство проекта МШ перешло к другому человеку, который принял решение о прекращении работ. Он считал, что транспортировка Н-1 по пустынной местности опасна. Поэтому для транспортировки выбрали более дорогостоящие и неудобные варианты. Машину отложили в долгий ящик, информация о ней появилась в 1976 году в рамках проекта платформы с гидравлическими подвесками опор французской компании «Николя».

Какой можно сделать вывод?

Автомобиль ЗиЛ-135 — одна из самых успешных и секретных разработок советского машиностроения. Она принесла пользу не только советской армии, но и подразделениям многих стран мира. Шасси использовали во многих боевых операциях. Высокое качество доказывается долгим сроком выпуска — более 30 лет.

chert-poberi.ru

Варианты и военное применение шасси ЗИЛ-135ЛМ

Еще в процессе постановки на производство базовой машины ЗИЛ-135ЛМ в Брянске начались разработки собственных специализированных вариантов, которые в заводской маркировке носили обозначение БАЗ. В 1964 году был построен первый опытный образец 135Л1 с новой двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой), к которому через год добавился прототип 135Л2 с той же «раздаткой» и независимой торсионной подвеской средних колес, обеспечивавшей повышенную плавность хода. Таким образом БАЗ попытался частично нейтрализовать конструктивные ошибки СКБ ЗИЛ, но эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми (вариант 135Л2 потяжелел сразу на 1 т), причем на испытаниях они не показали особых преимуществ перед вариантом 135ЛМ. При этом снизилась их устойчивость на пересеченной местности, а увеличившиеся динамические нагрузки на обоих образцах приводили к поломке рамы уже через 5 тыс. км пробега. Избежать этого не помогло даже ее усиление стальными листами толщиной 20 мм. В 1968 году на шасси 135Л2 был построен экспериментальный автомобиль Э135Г с опытной танковой 395-сильной газотурбинной установкой ГТД-350Т (вариант вертолетного ГТД-350), согласующим редуктором и гидромеханической 4-ступенчатой коробкой передач НАМИ-090, разработанной в 1963 – 1966 годах для агрегатирования с двигателями мощностью до 470 л.с. Другой особенностью являлся новый инерционный воздухоочиститель с автоматическим удалением пыли. Этот вариант имел самые высокие эксплуатационные показатели во всей серии 135: максимальная скорость – 83 км/ч, удельная мощность – около 20 л.с./т, но при этом расход топлива увеличился, а запас хода сократился – оба примерно в 3,5 – 4 раза.

Опытное шасси ЗИЛ-Э135Г с газовой турбиной и автоматической трансмиссией. 1968 год

Военный вариант гражданского грузовика ЗИЛ-135Л4 с лобовым защитным экраном. 1968 год

В 1966 – 1967 годах была собрана небольшая партия 9-тонных народнохозяйственных грузовиков 135Л4 с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. В 1968 году на шасси 135Л4 в 21 НИИИ были разработаны внешние съемные бронированные экраны моторного отсека и кабины для предохранения экипажа и жизненно важных агрегатов от воздействия ядерного оружия массового поражения. Несколько вариантов такой навески собрали на заводе № 38.

Базовая машина ЗИЛ-135Л, превратившаяся в Брянске в серийный ЗИЛ-135ЛМ, проектировалась с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 «Луна-М», который пришел на смену предыдущей системе 2К6 «Луна». Еще в 1964 году она была установлена на нескольких шасси из первой пробной партии. Все они снабжались системой гидропривода для подъема лонжеронной пусковой стрелы в боевое положение, четырьмя откидными винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами электроснабжения, жизнеобеспечения, средствами связи, ночного видения, навигации и обязательной бронезащитой лобового стекла, откидывавшейся на короткий капот. Источником электроэнергии являлся автономный бензиновый генератор, размещавшийся в кожухе с левой стороны шасси между третьим и четвертым мостами. На этом же месте справа помещался поворотный стол стрелового гидрокрана грузоподъемностью 2,6 т с открытым пультом управления для оператора, служивший для самостоятельной перегрузки ракет и боеголовок.

Базовое шасси ЗИЛ-135ЛМ с пусковой установкой 9П113 комплекса 9К52 «Луна-М». 1971 год

Шасси ЗИЛ-135ЛТМ для транспортно-заряжающей машины 9Т29 комплекса «Луна-М». 1964 год

Для экспорта в страны с тропическим климатом доработанный вариант шасси имел индекс 135ЛМТ (ЛМ-тропик) и отличался применением герметизированного электрооборудования, усиленной системы охлаждения и песочной окраской. Вместе с ним в программу вошло специальное шасси 135ЛТМ с двумя аккумуляторами (вместо четырех на базовой машине) и измененной конструкцией крепления крышек моторного отсека, служившее для монтажа оснащения транспортно-заряжающей машины (ТЗМ) 9Т29 комплекса «Луна-М». В ее комплект также входили бензоэлектрический генератор и выносные домкраты, а также ложементы для трех ракет, причем для проведения перегрузочных работ использовался гидрокран пусковой установки. В 1968 году на машинах 135ЛМ и 135ЛТМ также были созданы пробные внешние защитные экраны для кабины и моторного отсека. Выпуск системы «Луна-М» для нужд Советской Армии был прекращен в 1972 году, когда ее заменил ТРК «Точка» на новом трехосном шасси, что поставило под вопрос целесообразность дальнейшего изготовления «коротких» шасси 135-й серии. Эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК «Луна-М» на модернизированном шасси 135ЛМП, которое было разработано для новой системы залпового огня «Ураган».

Прототип модернизированного облегченного шасси 135ЛМП универсального назначения был построен в феврале 1972 года и принят на вооружение в 1975-м. От прежних машин этот вариант отличался новыми телескопическими амортизаторами в подвеске, более мощным пневматическим усилителем в тормозной системе и отопителем кабины повышенной эффективности. Его главным внешним отличием являлся кожух с дополнительным оснащением, вынесенный на переднюю облицовку кабины, а на поздних выпусках 135ЛМП появились укрупненные зеркала заднего вида, двухцветные стекла габаритных огней и боковые повторители указателей поворота. Это шасси применяли в основном для монтажа новой СПУ 9П140 наиболее мощной на тот момент реактивной системы залпового огня (РСЗО) 9К57 «Ураган». По сравнению с моделью 135ЛМ снаряженная масса шасси 135ЛМП сократилась на 700 кг (до 10,2 т), полная составила 19,6 т. Контрольный расход топлива повысился до 100 л на 100 км, запас хода снизился до 520 км.

Серийное модернизированное многоцелевое спецшасси ЗИЛ-135ЛМП. 1975 год

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Многоликий ЗИЛ-135 — Мастерок.жж.рф

Среди многочисленных внедорожных автомобилей, разработанных в СКБ ЗИЛа, эту модель ждала самая счастливая судьба. Четырехосный грузовик ЗИЛ-135ЛМ выпускался серийно на протяжении примерно 30 лет. На его шасси устанавливались различные системы вооружений, служившие в Советской армии длительное время, такие машины экспортировались в целый ряд стран.

Давайте узнаем про него подробнее …

Фото 2.



В конце 50-х годов Вооруженные Силы пожелали установить ряд разрабатывавшихся в то время мобильных систем тяжелого оружия на колёсном шасси. Для решения этой задачи потребовалось создать несколько новых образцов автомобильной техники, обладавших повышенными возможностями, так как существовавшие тогда автомобили не годились для монтажа на их базе тяжелых элементов этих комплексов вооружений (пусковых установок, больших аппаратных модулей и т.п.). Технические данные создававшихся автомашин являлись функцией массово-габаритных характеристик того оборудования, которое предполагалось установить на их шасси.

Начальник и главный конструктор Специального конструкторского бюро (СКБ) московского автозавода им. Лихачева В.А. Грачёв после относительной неудачи с ЗиЛ-134 предложил проект вездехода 8×8 с новой для того времени схемой трансмиссии: два двигателя, каждый через свою ГМП, приводят колёса своего борта, что позволяет обойтись без сложных и дорогих дифференциалов, раздаточных коробок и дополнительных редукторов. Такая схема позволяла сохранять подвижность при отказе одного двигателя, а также обеспечивала наивысшее тяговые усилия во время движения по бездорожью.



Фото 3.

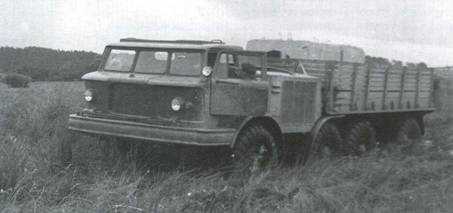

Опытные образцы первых модификаций семейства появились еще в 1958-1959 годах. Это были четырехосные автомобили-амфибии со стальным сварным водоизмещающим кузовом ЗИЛ-135 и его вариант с удлиненной базой ЗИЛ-135Б. На них уже появилась характерная схема шасси со сдвинутыми средними мостами, разнесенными передним и задним. При этом управляемыми были колеса переднего и заднего мостов. Также на этих автомобилях опробовали бортовую схему трансмиссии с двумя силовыми агрегатами, один из которых приводил колеса левого, а второй — правого борта. Правда, моторы еще применялись шестицилиндровые того же семейства, что на ЗИЛ-157 или БТР-152. Зато коробки передач были уже автоматические, гидромеханического типа. Только самый последний из опытных экземпляров получил стеклопластиковый кузов.

Но испытания показали, что запускать ракеты с плывущей по воде амфибии опасно — очень велик риск утопить или опрокинуть машину. А взлетающая ракета способна изуродовать металлические детали кабины и кузова. Поэтому дальнейшие серии ракетовозов ЗИЛ-135 решили разрабатывать в виде сухопутных грузовиков высокой проходимости. На исходе 50-х доцент МВТУ имени Баумана В.С. Цыбин выступил с предложением изготавливать кабины мобильных ракетных комплексов из стеклопластика.  При взлете ракеты от давления пороховых газов этот материал тоже деформировался, но, в отличие от металла, он потом снова приобретал свою исходную форму. К тому же, применение стеклопластика исключало дорогостоящее производство кузовных штампов и экономило стальной прокат.



Фото 4.

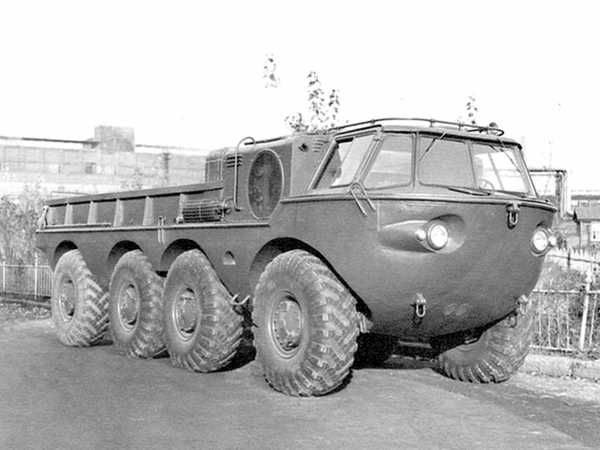

Два автомобиля ЗИЛ-135Е, изготовленных в 1960 году, уже приобрели облик, близкий к серийному, и получили 8-цилиндровые V-образные двигатели нового поколения ЗИЛ-375. Однако, в этих машинах, как и в их плавающих предшественниках была воплощена ошибочная идея отсутствия подвески, жесткого крепления всех колес к раме. Испытания показали все недостатки такого решения. Поэтому в начале апреля 1961 года был построен первый образец грузовика ЗИЛ-135Л, получивший подвеску передних и задних колес на поп6еречных рычагах и продольных торсионах. Средние пары колес так и оставили жестко связанными с рамой. Появление подвески привело к изменению деталей рулевого управления, дополнительному усилению и сужению рамы на 186 мм.

Ведущие мосты были размещены неравномерно — были сближены вторая и третья ось автомобиля, а две крайние выполнены управляемыми, колёса которых поворачивались в противоположные стороны, что существенно улучшало управляемость и проходимость автомобиля, так как в повороте задние колёса шли по колее передних. Размещение неуправляемых осей вблизи центра масс автомобиля уменьшало затраты мощности на преодоление сопротивления при повороте; улучшается профильная проходимость — машина может преодолевать такие препятствия, как канавы и окопы. На твёрдых грунтах было возможно продолжать движение без двух любых колёс.



Фото 5.

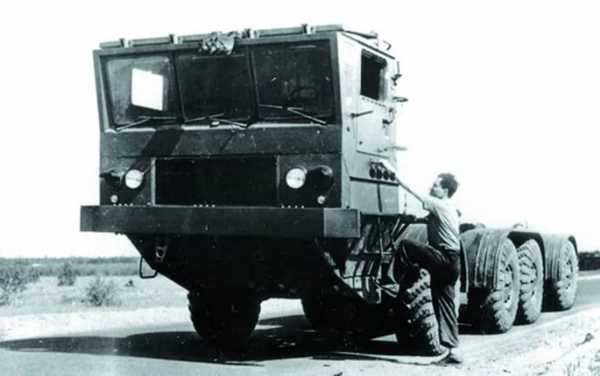

Эта модификация по конструкции вплотную приблизилась к будущему серийному автомобилю. Ее испытывали в качестве базы пусковой установки 9П113, ракетного комплекса 9К52 «Луна-М», транспортно-заряжающей машины 9Т29. Помимо военных, строились гражданские версии для экстремального бездорожья: бортовые грузовики, тягачи-трубовозы. Однако, осваивать производство предстояло не ЗИЛу, а Брянскому автомобильному заводу БАЗ, в советское время — секретному оборонному предприятию. В Брянске предлагали альтернативный проект собственной разработки БАЗ-930. Но испытания показали очевидные преимущества московского грузовика, он проигрывал конкуренту только тем, что расходовал больше бензина. В результате, к производству приняли ЗИЛ-135Л. Однако брянские автомобилестроители категорически отказались осваивать производство автоматической гидромеханической трансмиссии. Так появилась окончательная модель ЗИЛ-135ЛМ с обычными механическими коробками передач.



Фото 6.



Помимо упомянутой «Луны-М», на это шасси устанавливали систему залпового огня 9К57 «Ураган», к которой прилагалась заряжающая машина 9Т452. В небольших количествах производились бортовые автомобили, тягачи, пожарные машины. Комплектация войск ракетными комплексами и установками залпового огня определяла стабильный выпуск шасси ЗИЛ-135ЛМ в Брянске в 70-80-е годы. Модель продолжала сходить с конвейера до 1993 года, и ее выпуск прервался скорее по политическим причинам из-за распада СССР. Установки на шасси ЗИЛ-135ЛМ по-прежнему стоят на вооружении в ряде армий мира.

Но гражданские модификации ЗИЛ-135ЛМ сегодня уже стали редкостью — их было выпущено намного меньше, чем военных. В Музее представлен первый экземпляр штатского грузовика этого се6мейства, сознательно сохраненный для истории. Данный конкретный ЗИЛ-135ЛМ служил на Заводе имени Лихачева в качестве эвакуатора для крупноразмерной техники,  частности — возил на себе малые шнекоходы и машины с движителями «Аэролл».



Фото 7.

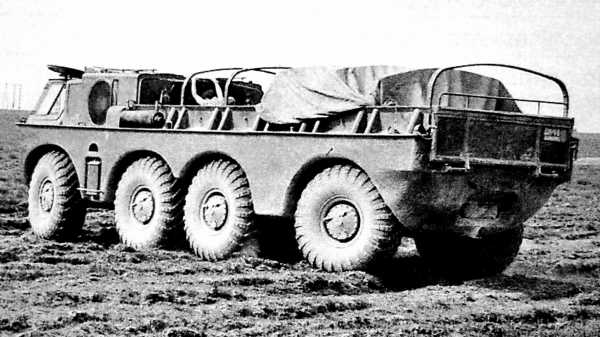

В октябре 1958 года по этой схеме был построен плавающий четырёхосный транспортёр ЗиЛ-135 с герметичным обтекаемым цельнометаллическим водоизмещающим корпусом со встроенной рамой и двумя надёжными серийными карбюраторными 6-цилиндровыми верхнеклапанными двигателями ЗиЛ-123Ф (по другим данным — ЗиЛ-123В) мощностью по 120 л.с., в то время как экспериментальные «Э121А» (123 л.с.) и «Э120ВК» (118 л.с.) работали неудовлетворительно.

Система регулировки давления в шинах, опробованная на предыдущих машинах СКБ и доказавшая свою эффективность (на вязком грунте она позволяла улучшить опорно-сцепную проходимость), была установлена и на ЗиЛ-135. Использование мягких шин сверхнизкого давления, а также стремление уменьшить массу машины (9700 кг) при разумном ограничении ее максимальной скорости (50 км/ч) позволили вообще отказаться от упругой подвески колёс, хотя на некоторых режимах движения это приводило к сильным ударам и ускорениям (резонансное «галопирование» на скоростях 8…15 км/ч и 40…45 км/ч). Движение на плаву обеспечивалось с помощью двух водомётов.

В соответствии с Постановлением СМ СССР № 378-180 от 8 апреля 1959 года транспортер ЗИЛ-135 был использован в качестве базы под пусковую установку ракетного комплекса «Луна». Работа была выполнена ОКБ завода «Баррикады» под руководством главного конструктора ПИ. Сергеева. На транспортер ЗИЛ-135 смонтировали баллистическую установку С-121. Собранная пусковая установка получила обозначение Бр-226-ll или 2П21.



Фото 8.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.



В июне-июле 1959 года установка Бр-226-ll проходила ходовые испытания в излучине Дона. Машина была плавающая, но при попытке плыть по Дону, в связи с превышением расчетной грузоподъемности за счет установки артиллерийской части чуть не перевернулась. Затем Бр-226-ll отправили на полигон, где провели три пуска ракет. Дальнейшие испытания комплекса «Луна» проходили на специально созданном шасси ЗИЛ-1Э5Е.



Фото 9.

Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.



Однако, дальнейшие работы над плавающими автомобилями в рамках этого семейства пришлось приостановить из-за изменения военными технических требований к специальным колёсным шасси — для перспективных ТРК в начале 1960-х на базе конструкторских решений, найденных в ходе реализации проекта ЗиЛ-135/135Б были созданы неплавающие СКШ ЗиЛ-135К и ЗиЛ-135Л, а к амфибиям в СКБ вернулись только в 1965 году — создав уникальную машину ЗиЛ-135П.



Фото 10.

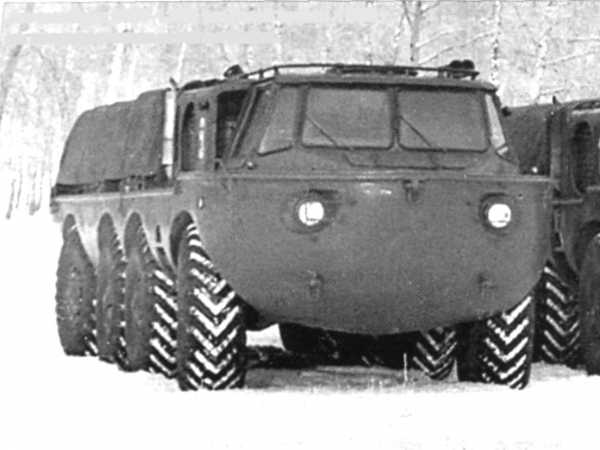

ЗиЛ-135П до сих пор остается самым крупным плавающим отечественным автомобилем. Его длина составляла 14 метров. Амфибия могла перевозить до 6 тонн груза или 22 десантника

ПРОРЫВ В БУДУЩЕЕ

В 1950–1960-х годах сухопутные войска ведущих военных держав, включая СССР, активно оснащались переправочно-десантными машинами для форсирования водных преград. Создание самоходного парома у нас поручили ЦНИИИ им. Карбышева, проектными работами руководил профессор Ю.Н. Глазунов, а исполнителем выбрали СКБ ЗИЛ, во главе с В.А. Грачевым.

В 1961 г. в СКБ приступили к созданию парома «Челнок» грузоподъемностью на воде до 40 т. Несущий корпус амфибии (8х8) решили изготовить из полимерных материалов. Колесная база машины составила 3000+1600+3000 мм, а колея — 2500 мм. Однако в начале 1963 г. работы по «Челноку» свернули.

Наполовину собранный образец решили переделать в транспортную машину десанта, а новым заказчиком стало Главное управление кораблестроения ВМФ СССР. В начале 1964 г. работы по ЗиЛ-135П возобновились.

Машина грузоподъемностью до 6 тонн должна была обладать высокими характеристиками и на воде, и на суше. Однако создание бескаркасного несущего корпуса амфибии из полимеров шириной 3 и длиной около 14 м оказалось сверхсложной технической проблемой. И все же «зиловцам» с коллегами из МВТУ им. Н. Э. Баумана удалось решить поставленную задачу.



Внешне машина напоминала небольшое судно



Прорывом в конструкции ЗиЛ-135П стало применение панелей типа «сэндвич». Для наружной обшивки использовалась полиэфирная смола, армированная несколькими слоями стеклоткани, а роль сердцевины играл пенополиуретан. В целом корпус ЗиЛ-135П состоял из трехслойной оболочки обтекаемой формы с восемью колесными нишами, двух продольных балок, идущих от носа до кормы, а также четырех основных поперечин между колесными нишами. Все элементы соединялись с помощью клея, приформовывания и болтов. Толщина стеклопластиковых обшивок составила 3–4 мм, сердцевины — 30 мм. Для установки двигателей, агрегатов трансмиссии, рулевого управления, плит крепления колес и других узлов к корпусу приформовывались металлические детали.

Из стеклопластика изготовили палубу, кабину экипажа, топливные баки и грузопассажирский отсек. Кабину ( рубку) разместили в носовой части, моторное отделение — в кормовой, а грузопассажирский отсек — между ними. Так впервые в мировом автостроении несущий корпус многоосной амфибии полностью изготовили из композиционных материалов.

Чтобы машина плавала «как рыба в воде», провели обширные теоретические изыскания и натурные испытания масштабных моделей в бассейне ЦНИИ им. А.Н. Крылова. Носу придали особую форму с центральным продольным ребром и двумя боковыми «скулами», которые направляли поток воды под ровное днище. Корму удлинили и придали ей округлые очертания. Средние колеса с боков закрыли щитами. Вертикальные борта высотой более 1,5 м (считая от днища) и приподнятая ступенчатая носовая часть держали натиск морских волн.

На воде машина двигалась с помощью пары четырехлопастных винтов диаметром 700 мм, которые для увеличения тяги и защиты лопастей от повреждений разместили в кольцеобразных насадках крылообразного профиля. Сами насадки с винтами выполнили подъемными, т.е. при выходе на берег они убирались в специальные ниши кормы, а на воде опускались ниже днища амфибии. Каждый комплекс винт-насадка мог поворачиваться вокруг вертикальной оси, что обеспечило высокую маневренность на воде. Горизонтальное и вертикальное перемещение водоходных движителей обеспечивали гидроцилиндры, а усилие на винты от двигателей передавали механизмы отбора мощности и система зубчатых передач.





Выгрузка машины из трюма десантного корабля



Эффективность движительно-рулевого комплекса доказал пропульсивный КПД, т.е. отношение мощности, затрачиваемой на преодоление сопротивления воды при буксировке машины, к  мощности, подведенной к водоходному движителю. Этот показатель у ЗиЛ-135П достиг 0,48, в то время как у лучших зарубежных амфибий тех лет он составлял только 0,18–0,21. Даже у современных американских плавающих машин, созданных с помощью компьютеров, пропульсивный КПД не превышает 0,24.

Условная энергетическая нагруженность гребных винтов составляла 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесённая к суммарной мощности двигателей, равна 0,118 кН/кВт, а удельная тяга на швартовах, отнесённая к суммарной гидравлической площади гребных винтов — 40,81 кН/м2.

Чтобы вода не попадала внутрь выведенных из корпуса амфибии агрегатов ходовой части и механизмов водоходных движителей, применили не только традиционные, не очень надежные уплотнения, но и систему, нагнетавшую в корпусные детали указанных агрегатов сжатый под давлением 0,4 атм воздух. Барабанные тормоза, работавшие от гидравлического двухконтурного привода и двух пневмоусилителей, также герметизировали.

Просторная 4-местная кабина с отличной обзорностью и бронированными стеклами, а также кузов на 22 десантника выполнили в виде единой конструкции. Остекленный пассажирский салон снабдили теплоизоляцией, двумя дверями и парой люков в крыше. Машина комплектовалась необходимым мореходным оборудованием и радионавигационной системой.

Средние колеса ЗиЛ-135П сблизили, а управляемые крайние, синхронно поворачивавшиеся во взаимно противоположных направлениях, наоборот разнесли. Труд водителя облегчали два гидроусилителя, каждый из них действовал на свою рулевую трапецию. Колеса с помощью кронштейнов жестко крепились к корпусу, а функцию подвески выполняли эластичные шины низкого давления.

Моторы, агрегаты трансмиссии, рулевого управления и кронштейны колес использовали от серийного ЗиЛ-135К. Правда, два 180-сильных двигателя ЗиЛ-375 на амфибии разместили в корме, развернув маховиками вперед. Каждый мотор приводил во вращения колеса своего борта, что избавляло от дифференциалов. Однако радиаторы, расположенные в задней части корпуса, заставили улучшить систему охлаждения. На ЗиЛ-135П установили 3-ступенчатые гидромеханические коробки передач с 2-ступенчатыми демультипликаторами. Система регулирования давления воздуха в шинах 16.00-20 позволяла менять его величину от 0,1 до 2,5 кг/см2 в зависимости от дорожных условий.





В процессе доработки на автомобиле появились регулируемые воздухозаборники





В ГОРНИЛЕ ИСПЫТАНИЙ

Постройка ЗиЛ-135П завершилась 6 февраля 1965 г. После устранения недостатков машина проходила испытания в Подмосковье и других регионах страны. Амфибия преодолевала подъемы крутизной до 42˚ (затяжные — до 35˚), вертикальные стенки высотой 0,6 м, траншеи шириной до 2,65 м. Клиренс величиной более полуметра позволял двигаться по снежной целине глубиной свыше 0,7 м. Внедорожник уверенно шел по косогорам с боковым креном до 20˚, заросшим илистым болотам и различным пескам, преодолевал мелколесье. При отсутствии подвески на шоссе автомобиль с грузом до 8 т разгонялся до 65, а на местности — до 50 км/ч.

В конце октября 1965 г. ЗиЛ-135П отправился своим ходом в район Балтийского моря, которое уже начало покрываться льдом. Машина даже с крутого берега легко входила в воду, уверенно двигалась, совершала различные маневры и выходила на сушу. Радиус циркуляции не превышал полутора корпусов амфибии. По ледовому припаю (крепкому, с очень острыми краями битому льду) ЗиЛ-135П двигался только за счет вращения колес при убранных винтах. При столкновении с не очень толстым смерзшимся ледяным полем машина прокладывала в нем проходы.





Военные моряки были очень довольны новинкой. Ведь она ходила по морю при силе ветра до 7 баллов и трехбалльной волне. Даже при пятибалльном шторме амфибия выдерживала все нагрузки и гарантированно выходила на берег. В таких же условиях автомобиль мог покинуть трюм десантного корабля и вернуться обратно. При этом палуба машины водой не заливалась. Грузоподъемность на воде возрастала до 15 т.

На спокойной воде ЗиЛ-135П развивал скорость 16,4 км/ч, а в отдельные моменты этот рубеж достигал 18 км/ч — мировой рекорд для водоизмещающих амфибий. Максимальная тяга на гаке составила около 3,2 т, при скорости 10 км/ч она достигала 2 т. Чтобы двигатели не перегревались, установили поворотные воздухозаборники.

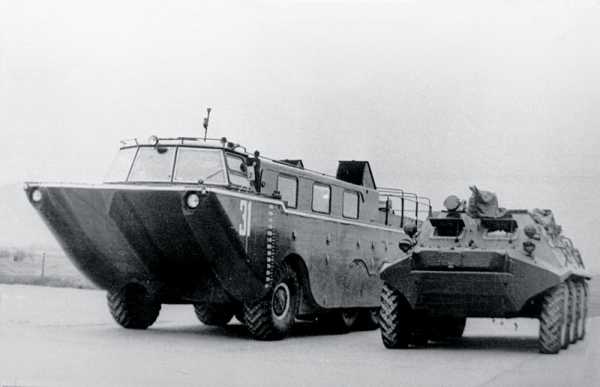

Сравнение ЗиЛ-135П с БТР-60П



После переоборудования в грузовой вариант машина приняла участие в высадке морского десанта и выполнении различных транспортных операций на море. Испытания показали, что на базе ЗиЛ-135П могут быть созданы необходимые ВМФ 10-тонные транспортные амфибии и боевые машины с достаточной мореходностью и проходимостью. Проявил себя ЗиЛ-135П и на Северном морском пути летом 1970 г. в качестве перегрузочной машины при доставке грузов на зимовья, расположенных на побережье Северного Ледовитого океана. Применение амфибии для разгрузки судов-снабженцев в Арктике позволило отказаться от буксирных катеров, а также гусеничной техники для подтягивания понтонов с грузами. Еще ЗиЛ-135П успешно перевозил грузы от борта судна до берегового склада и буксировал несамоходные понтоны от судна до берега.

К сожалению, ЗиЛ-135П, опередив всех соперников на десятилетия, так и не стал серийным изделием. В истории отечественного автостроения эта самая крупная амфибия так и останется непобедимым рекордсменом.

ЗиЛ-135П является обладателем мирового рекорда скорости для водоизмещающих амфибий



Фото 11.

Фото 12.

Фото 13.

источник фото





Фото 14.

Фото 15.

Фото 16.

Фото 17.

Фото 18.

Фото 19.

Фото 20.

Фото 21.

Фото 22.

Фото 23.

Фото 24.

Фото 25.

Фото 26.

Фото 27.

Фото 28.

Фото 29.





















[источники]

источники

http://avtohistor.ru/istoriya-avtomobilnogo-zavoda-imeni-i.a.-lihachyova/transportnyy-desantnyy-plavayuschiy-avtomobil-zil-135.html

http://gvtm.ru/zil-135lm

http://xn—-7sbb5ahj4aiadq2m.xn—p1ai/guide/army/tr/zil135.shtml

http://5koleso.ru/avtopark/nepobedimyy-rekordsmen-amfibiya-zil-135p

http://truck-auto.info/index.php?newsid=394

http://avto-cccp.ru/zil-135p/



Напомню вам еще некоторые интересные машины из СССР: вот посмотрите на «Опытный» МАЗ рекордсмен, а вот Самый большой самосвал в мире. Вклинюсь сюда с американским Антарктическим вездеходом Snow Cruiser, а вот это уже наш Гусеничный грузовик. Была такая Колхида — грузинский брат ЗИСа и Автомобили, которых не было Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=74956

masterok.livejournal.com

Евгений Кочнев. Семейство ЗИЛ/БАЗ-135. Секретные автомобили Советской Армии. История России. Библиотека.

   Внедрение в производство основного брянского четырехосного шасси ЗИЛ-135ЛМ имело короткую предысторию, отрицательно повлиявшую на весь процесс московско-брянского сотрудничества. Изначально Грачев и Министерство обороны планировали собирать в Брянске более прогрессивный автомобиль ЗИЛ-135Л с гидромеханической трансмиссией. После сравнительных испытаний его важные преимущества в начале марта 1962 года были утверждены представителями всех заинтересованных сторон, после чего 21 марта появилось решение Мосгорсовнархоза о передаче изготовления этой машины на БАЗ, утвержденное 27 апреля 1963 года соответствующим Постановлением Совмина. Первые проблемы с постановкой на производство модели 135Л начались осенью 1962 года в процессе проектной подготовки ее сборки на БАЗе. В ходе подготовительных работ выяснилось, что на БАЗе отсутствуют специальное особо точное технологическое оборудование и квалифицированные кадры для самостоятельного изготовления столь сложных агрегатов, как автоматическая трансмиссия. За этой неожиданной неприятностью местного значения, о которой почему-то никто раньше не подумал, тут же потянулась цепочка новых еще более трудных и затратных проблем: приобретение эффективного и дорогого оснащения, обучение новых кадров и повышение общей культуры производства, переналадка всей системы технического обслуживания в войсках, переобучение водителей и т. д. Разрешить все эти задачи силами двух заводов-изготовителей было невозможно, тем более что военные торопили с внедрением новой ракетной системы «Луна-М». В ноябре 1962 года Грачев приступил к переделке шасси 135Л и переоснащению его традиционной механической коробкой передач, что, естественно, являлось обидным возвратом к более простой и привычной, но менее совершенной и передовой конструкции. Первый прототип автомобиля ЗИЛ-135ЛМ был собран в Москве в марте 1963 года, поспешно испытан и 12 октября рекомендован к серийному производству.
   Летом 1963 года на основании полученной из Москвы технической документации в Брянске началась подготовка к сборке модели 135ЛМ и всех ее агрегатов: узлов трансмиссии, шарниров равных угловых скоростей, рулевого механизма, подвески, рамы, а также освоение технологии изготовления стеклопластиковых кабин. К 10 мая 1964 года Брянский завод получил с ЗИЛа 75% технической документации, что позволило в декабре приступить к промышленной сборке машины. В том же году она была принята на вооружение. До конца 1964 года в Брянске собрали 10 первых автомобилей, которые еще долго проходили процесс многочисленных доработок, доделок и приспособления московских прототипов к реалиям воинской службы. Серийное изготовление ЗИЛ-135ЛМ развернулось только в 1966-м. В отличие от многочисленных предшественников марки ЗИЛ этому автомобилю и его прямым наследникам была суждена долгая 30-летняя жизнь в качестве базового советского шасси-ракетоносца.

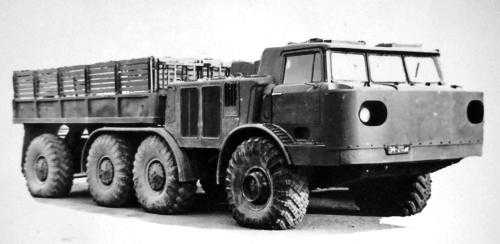

   Первый бортовой автомобиль-шасси ЗИЛ-135ЛМ, собранный в Брянске в 1964 году
   С конструктивной точки зрения серийный 9-тонный автомобиль ЗИЛ-135ЛМ представлял собой типичную классику грачевской школы, серьезно подпорченную применением более понятной простому шоферу механической коробки передач. За обтекаемой стеклопластиковой кабиной по-прежнему размещались два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я и 375Я2, весившие по 530 кг. Они оснащались собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией жидкости. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков «Урал-375» и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Неуправляемые средние мосты по-прежнему крепили на раме жестко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00 – 20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач. В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт. Двухдверная 4-местная кабина, весившая 490 кг, оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака – основной на 300 л и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм, погрузочная высота – 990 мм. Помимо уже упомянутых достоинств, ЗИЛ-135ЛМ стал первой в СССР серийной четырехосной военной машиной средней категории, на которой впервые стали устанавливать выполненные из стеклопластика кабину, блок моторного отсека с облицовками радиаторов и топливных баков, надколесные крылья, контейнеры для аккумуляторных батарей и другие второстепенные изделия.
   Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от – 40 до +40 ?С, при повышенной влажности, запыленности и на высоте до 3000 м над уровнем моря. У них сохранились прежняя колесная база 6300 мм и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная – до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 – 25 км/ч. Контрольный расход топлива составлял 88 л на 100 км, эксплуатационный расход находился в границах 125 – 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее «автоматической» модели 135Л. Он преодолевал продольные подъемы крутизной до 28?, боковой крен в 20?, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег – 15 тыс. км, срок службы – 5 лет.
   Главное назначение серийных машин ЗИЛ-135ЛМ – тактический ракетный комплекс «Луна-М»
   С середины 1964 года под руководством главного конструктора Р. А. Розова проводилась постоянная модернизация ЗИЛ-135ЛМ и создание нескольких специальных версий целевого назначения. Все варианты базовой машины со спецнадстройками применялись в основном в Советской Армии и с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Наиболее интенсивно экспортные поставки осуществлялись до середины 1970-х годов, а в целом за этот короткий отрезок времени за границу было отгружено 210 шасси 135-й серии. Их выпуск завершился в самый разгар конверсии и экономических реформ – в 1994 году. К тому времени в Брянске собрали более 5 тыс. шасси ЗИЛ-135ЛМ.
   Еще в процессе постановки на производство базовой машины ЗИЛ-135ЛМ в Брянске начались разработки собственных специализированных вариантов, которые в заводской маркировке носили обозначение БАЗ. В 1964 году был построен первый опытный образец 135Л1 с новой двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой), к которому через год добавился прототип 135Л2 с той же «раздаткой» и независимой торсионной подвеской средних колес, обеспечивавшей повышенную плавность хода. Таким образом БАЗ попытался частично нейтрализовать конструктивные ошибки СКБ ЗИЛ, но эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми (вариант 135Л2 потяжелел сразу на 1 т), причем на испытаниях они не показали особых преимуществ перед вариантом 135ЛМ. При этом снизилась их устойчивость на пересеченной местности, а увеличившиеся динамические нагрузки на обоих образцах приводили к поломке рамы уже через 5 тыс. км пробега. Избежать этого не помогло даже ее усиление стальными листами толщиной 20 мм. В 1968 году на шасси 135Л2 был построен экспериментальный автомобиль Э135Г с опытной танковой 395-сильной газотурбинной установкой ГТД-350Т (вариант вертолетного ГТД-350), согласующим редуктором и гидромеханической 4-ступенчатой коробкой передач НАМИ-090, разработанной в 1963 – 1966 годах для агрегатирования с двигателями мощностью до 470 л.с. Другой особенностью являлся новый инерционный воздухоочиститель с автоматическим удалением пыли. Этот вариант имел самые высокие эксплуатационные показатели во всей серии 135: максимальная скорость – 83 км/ч, удельная мощность – около 20 л.с./т, но при этом расход топлива увеличился, а запас хода сократился – оба примерно в 3,5 – 4 раза.
   Опытное шасси ЗИЛ-Э135Г с газовой турбиной и автоматической трансмиссией. 1968 год
   Военный вариант гражданского грузовика ЗИЛ-135Л4 с лобовым защитным экраном. 1968 год
   В 1966 – 1967 годах была собрана небольшая партия 9-тонных народнохозяйственных грузовиков 135Л4 с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. В 1968 году на шасси 135Л4 в 21 НИИИ были разработаны внешние съемные бронированные экраны моторного отсека и кабины для предохранения экипажа и жизненно важных агрегатов от воздействия ядерного оружия массового поражения. Несколько вариантов такой навески собрали на заводе № 38.
   Базовая машина ЗИЛ-135Л, превратившаяся в Брянске в серийный ЗИЛ-135ЛМ, проектировалась с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 «Луна-М», который пришел на смену предыдущей системе 2К6 «Луна». Еще в 1964 году она была установлена на нескольких шасси из первой пробной партии. Все они снабжались системой гидропривода для подъема лонжеронной пусковой стрелы в боевое положение, четырьмя откидными винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами электроснабжения, жизнеобеспечения, средствами связи, ночного видения, навигации и обязательной бронезащитой лобового стекла, откидывавшейся на короткий капот. Источником электроэнергии являлся автономный бензиновый генератор, размещавшийся в кожухе с левой стороны шасси между третьим и четвертым мостами. На этом же месте справа помещался поворотный стол стрелового гидрокрана грузоподъемностью 2,6 т с открытым пультом управления для оператора, служивший для самостоятельной перегрузки ракет и боеголовок.
   Базовое шасси ЗИЛ-135ЛМ с пусковой установкой 9П113 комплекса 9К52 «Луна-М». 1971 год
   Шасси ЗИЛ-135ЛТМ для транспортно-заряжающей машины 9Т29 комплекса «Луна-М». 1964 год
   Для экспорта в страны с тропическим климатом доработанный вариант шасси имел индекс 135ЛМТ (ЛМ-тропик) и отличался применением герметизированного электрооборудования, усиленной системы охлаждения и песочной окраской. Вместе с ним в программу вошло специальное шасси 135ЛТМ с двумя аккумуляторами (вместо четырех на базовой машине) и измененной конструкцией крепления крышек моторного отсека, служившее для монтажа оснащения транспортно-заряжающей машины (ТЗМ) 9Т29 комплекса «Луна-М». В ее комплект также входили бензоэлектрический генератор и выносные домкраты, а также ложементы для трех ракет, причем для проведения перегрузочных работ использовался гидрокран пусковой установки. В 1968 году на машинах 135ЛМ и 135ЛТМ также были созданы пробные внешние защитные экраны для кабины и моторного отсека. Выпуск системы «Луна-М» для нужд Советской Армии был прекращен в 1972 году, когда ее заменил ТРК «Точка» на новом трехосном шасси, что поставило под вопрос целесообразность дальнейшего изготовления «коротких» шасси 135-й серии. Эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК «Луна-М» на модернизированном шасси 135ЛМП, которое было разработано для новой системы залпового огня «Ураган».
   Прототип модернизированного облегченного шасси 135ЛМП универсального назначения был построен в феврале 1972 года и принят на вооружение в 1975-м. От прежних машин этот вариант отличался новыми телескопическими амортизаторами в подвеске, более мощным пневматическим усилителем в тормозной системе и отопителем кабины повышенной эффективности. Его главным внешним отличием являлся кожух с дополнительным оснащением, вынесенный на переднюю облицовку кабины, а на поздних выпусках 135ЛМП появились укрупненные зеркала заднего вида, двухцветные стекла габаритных огней и боковые повторители указателей поворота. Это шасси применяли в основном для монтажа новой СПУ 9П140 наиболее мощной на тот момент реактивной системы залпового огня (РСЗО) 9К57 «Ураган». По сравнению с моделью 135ЛМ снаряженная масса шасси 135ЛМП сократилась на 700 кг (до 10,2 т), полная составила 19,6 т. Контрольный расход топлива повысился до 100 л на 100 км, запас хода снизился до 520 км.
   Серийное модернизированное многоцелевое спецшасси ЗИЛ-135ЛМП. 1975 год

Ракетный комплекс «Луна-М» (1964 – 1986 гг.)

   Прототип пусковой установки ТРК «Луна-М» был разработан зимой 1960 года в ОКБ завода «Баррикады» под руководством Г. И. Сергеева. В соответствии с ПСМ от 16 марта 1961 года уже в апреле собрали первый макетный образец СПУ «Луна-М» (Бр-231), через месяц установленной на опытном шасси ЗИЛ-135Л. Только в марте 1964 года на испытания поступила «настоящая» пусковая установка 9П113 комплекса 9К52 «Луна-М» с перегрузочным краном, автономным электропитанием и экипажем из семи человек, также базировавшаяся на автомобиле 135Л. После испытаний она была принята на вооружение 6 августа 1964 года, но в связи с пертурбациями с переделкой шасси 135Л в 135ЛМ и организацией его выпуска на БАЗе процесс внедрения ТРК «Луна-М» непростительно затянулся на 3,5 года, считая от момента сборки первого образца. Его созданием военные попытались устранить недостатки гусеничного ракетного комплекса 2К6 «Луна» на базе плавающего танка ПТ-76, принятого на вооружение в 1961 году и обладавшего недостаточной мобильностью и плавностью хода. Первые серии колесного варианта «Луна-М» появились лишь в конце 1964 года с началом промышленного изготовления шасси ЗИЛ-135ЛМ в Брянске. В отличие от гусеничных машин более мягкая подвеска автомобиля снижала удары и перегрузки боевой части, совершенно недопустимые при работе с ядерными зарядами.

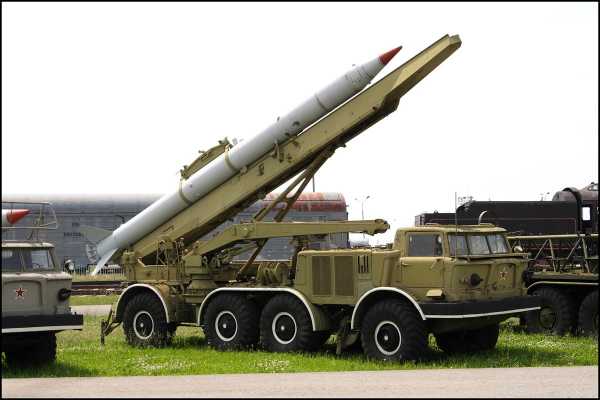

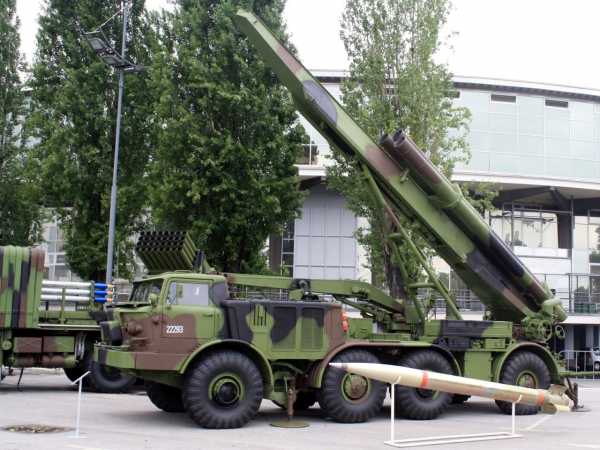

   Мобильная пусковая установка 9П113 комплекса 9К52 «Луна-М» на шасси ЗИЛ-135ЛМ. 1964 год
   Комплекс «Луна-М» предназначался для стрельбы осколочно-фугасными, ядерными, химическими и иными неуправляемыми одноступенчатыми твердотопливными ракетами серии 9М21 диаметром 544 мм, длиной 9,0 – 9,4 м, стартовой массой 2,4 – 2,5 т и дальностью полета от 15 до 68 км. Их разработкой занимался московский НИИ № 1 (с 1966 года – Московский институт теплотехники – МИТ). Для поддержания заданного температурного режима ядерных боеголовок в комплект СПУ входили термочехлы с электрическим обогревом и автоматическим датчиком-регулятором температуры. На СПУ помещались также сиденья для боевого расчета, откидные рабочие площадки, запасные канистры и огнетушители. Установка 9П113 имела собственную массу 14 890 кг и боевую (с ракетой) – 17 560 кг. Габаритные размеры – 10 690x2800x3350 мм. Ее допустимая скорость передвижения по шоссе составляла 60 км/ч. Вся конструкция была рассчитана на 200 гарантированных запусков ракет.
   С 1968 года опытный модернизированный вариант 9К52М «Луна-3» с СПУ 9П113М оснащался более точными ракетами 9М21М с увеличенной до 75 км дальностью поражения и возможностью коррекции траектории полета. На практике достичь высокой точности стрельбы не удалось, поэтому с окончанием разработки комплекса «Точка» его дальнейшая модернизация прекратилась летом 1971 года, хотя первый вариант 9К52 пока оставался в производстве. С 1968 года он поставлялся на экспорт в тропическом исполнении 9К52ТС с СПУ 9П113ТС, предназначенной для стрельбы только осколочно-фугасными ракетами 9М21Ф. От вариантов для Советской Армии эти машины отличались отсутствием электрогенератора в левом боковом кожухе и наличием блокиратора запуска ядерных ракет. С прекращением выпуска ТРК «Луна-М» для Советской Армии, до 1986 года их поставки на модернизированном шасси 135ЛМП продолжались в страны Варшавского договора и Ближнего Востока.
   Пусковая установка 9П113 «Луна-М» с перегрузочным краном на базе ЗИЛ-135ЛМП. 1975 год
   Вместе с СПУ 9П113 совершенствовались ТЗМ комплекса «Луна-М» для одновременной доставки трех ракет серии 9М21 с разными боевыми частями. Правда, с самого начала их необходимость ставилась под вопрос. Пусковые системы изначально оборудовали собственными гидрокранами для самостоятельной перегрузки ракет, исключавшими применение традиционных на то время громоздких полуприцепных транспортных машин и самоходных подъемно-транспортных средств. В результате появились специальные компактные и маневренные ТЗМ, не оборудованные перегрузочными устройствами и фактически исполнявшие функции транспортных машин. Первая ТЗМ 9Т29 с экипажем их двух человек появилась в марте 1964 года одновременно с первыми образцами СПУ и также базировалась на шасси 135Л. В декабре того же года ее переставили на специально доработанное шасси 135ЛТМ. Для поддержания заданной температуры ядерных боеголовок в комплект ТЗМ также входил электрогенератор и три обогреваемых термочехла с автоматическими регуляторами температуры. В составе комплекса «Луна-3» доработанные ТЗМ носили индекс 9Т29М. С началом экспортных поставок систем «Луна-М» в тропические страны они имели обозначение 9Т29ТС и отличались отсутствием генератора и спецчехлов. После 1972 года, как и комплексы «Луна-М», ТЗМ поступали за рубеж на новом шасси 135ЛМП.
   Транспортно-заряжающая машина 9Т29 комплекса «Луна-М» на шасси ЗИЛ-135ЛТМ. 1969 год
   ТРК «Луна-М» стал наиболее распространенным в СССР тактическим комплексом и экспортировался в 15 союзных стран. Кроме государств Варшавского договора он поступал в вооруженные силы Кубы, Египта, Ливии, Серии, Ирака, Йемена, КНДР и других стран. Впервые в реальных боевых действиях эти системы участвовали в 1973 году во время Арабо-израильской войны, затем применялись в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин ТРК «Луна-М» в войсках разных стран насчитывалось около 750 единиц.

Система залпового огня «Ураган» (1972 – 1993 гг.)

   Новая система залпового огня с 1968 года разрабатывалась в тульском ГНПП «Сплав» под кодовым наименованием «Град-3» и снабжалась 20 трубчатыми направляющими. В соответствии с решением Министерства обороны в 1969 году работы по ней перенесли на Пермский артиллерийский завод, где на шасси 135ЛМ построили макетный образец новой 16-зарядной РСЗО. Первый опытный образец пусковой установки 9П140 или боевой машины БМ-27 на новом шасси ЗИЛ-135ЛМП был изготовлен в феврале 1972 года. По завершении государственных испытаний в 1975 году ее серийное изготовление начал осваивать Пермский машиностроительный завод имени В. И. Ленина (с 1991 года – ОАО «Мотовилихинские заводы»). В марте 1975 года РСЗО поступила на вооружение под кодовым обозначением 9К57 «Ураган». Авиатранспортабельная СПУ 9П140 снабжалась трехрядным пакетом из 16 гладкостенных направляющих трубчатого типа диаметром 220 мм с винтовыми П-образными пазами. Его монтировали на платформе, снабженной электрическим приводом механизмов вертикального и горизонтального наведения и поворачивавшейся на угол 240?. С этой установки производилась стрельба различными видами неуправляемых реактивных снарядов серии 9М27 длиной 4,8 – 5,2 м и массой 270 – 280 кг, а также кассетными ракетами дистанционного минирования 9М59 с девятью противотанковыми минами. При использовании боевых ракет такая система обеспечивала дальность поражения от 8,5 до 34 км, причем поражаемая одним залпом площадь достигала 43 гектаров. Время ее перевода из транспортного положения в боевое не превышало трех минут, продолжительность одного залпа – от 8,8 до 20 с. В комплект СПУ входили приборы ночного видения, радиационной разведки, радиостанция Р-123М, стойки для личного оружия. В разных условиях стрельб боевой расчет составлял 4 – 6 человек. Габаритные размеры машины в походном положении – 9630x2800x3225 мм, в боевом – 10 830x3040x5240 мм. Собственная масса незаряженной СПУ – 15,1 т, боевая – 20,2 т. Максимальная скорость по шоссе с полной нагрузкой – 65 км/ч. Запас хода – 500 км.

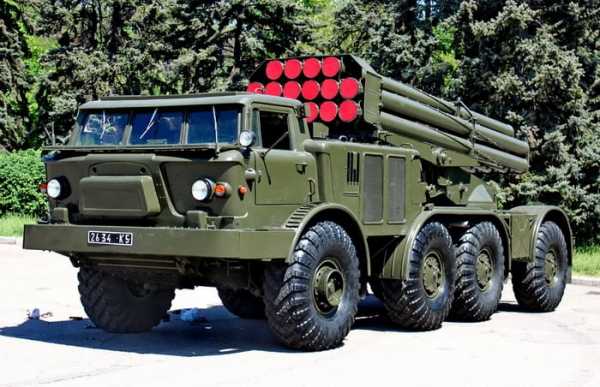

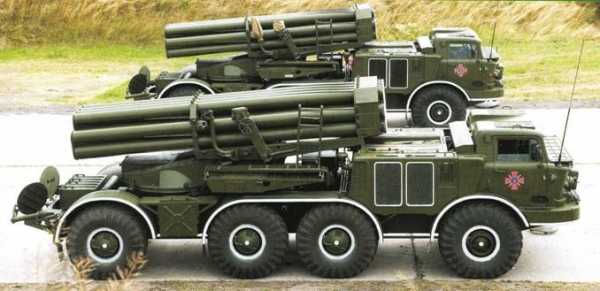

   Пусковая установка 9П140 системы залпового огня 9К57 «Ураган» на базе ЗИЛ-135ЛМП. 1975 год
   Для транспортировки и заряжания РСЗО «Ураган» служила ТЗМ 9Т452 на шасси 135ЛМП, параллельно с ней прошедшая весь цикл от разработки до серийного выпуска на Мотовилихинских заводах. Она снабжалась низкобортной цельнометаллической платформой и служила для одновременной транспортировки 16 реактивных снарядов для обеспечения одного запуска, которые помещались на двух подвижных тележках со специальными стойками с круглыми пазами. Перегрузка ракет на СПУ производилось с помощью собственного складного гидрокрана-манипулятора центрального расположения грузоподъемностью 300 кг с электроприводом рабочих механизмов и откидной площадкой для оператора. Весь процесс перезаряжания занимал не более 15 минут. Расчет ТЗМ составлял три человека, боевая масса – 20 т.
   Система «Ураган» применялась в основном в Советской Армии и ряде братских стран. Она принимала участие в военных действиях на Ближнем Востоке, в Афганистане, Чечне и Южной Осетии. После развала СССР этот комплекс остался на вооружении практических всех бывших союзных республик. К настоящему времени их количество оценивается в 1,2 тыс. экземпляров.
   Транспортно-заряжающая машина 9Т452 системы «Ураган» на шасси ЗИЛ-135ЛМП. 1975 год

statehistory.ru
