Все автомобили имеют одинаковую компоновку агрегатов и колесную формулу 4х2.

Автомобиль-тягач ЗИЛ-431410 является базовой модификацией семейства двухосных автомобилей (рис. 1).

На автомобиле над передним мостом расположен силовой агрегат, состоящий из карбюраторного двигателя, однодискового сцепления, синхронизированной пятиступенчатой коробки передач. Ведущий мост автомобиля задний, в нем расположена главная передача (одинарная гипоидная либо двойная с косозубой и прямозубой парами). Усилие от силового агрегата к заднему мосту передают два последовательно расположенных вала с карданными шарнирами. Задний конец переднего вала имеет промежуточную опору, подвешенную к поперечине рамы.

Подвеска автомобиля выполнена на листовых полуэллиптических рессорах. Передняя подвеска имеет телескопические гидроамортизаторы.

Колеса дисковые с пневматическими камерными шинами, задние колеса двухскатные.

Управление автомобилем осуществляется через колеса переднего моста, привод управления снабжен гидроусилителем.

Торможение автомобиля происходит тормозными механизмами барабанного типа, воздействующими на все колеса. Привод тормозных механизмов пневматический.

Электрооборудование однопроводное, напряжение рассчитано на 12 В.

Кабина автомобиля цельнометаллическая, трехместная, двухдверная, с широким панорамным стеклом. Платформа комбинированная, деревянная, с металлическими поперечинами, откидными боковыми и задним бортами. Платформа может быть оборудована тентом с каркасом типа домик или надставками на передний и боковые борта.

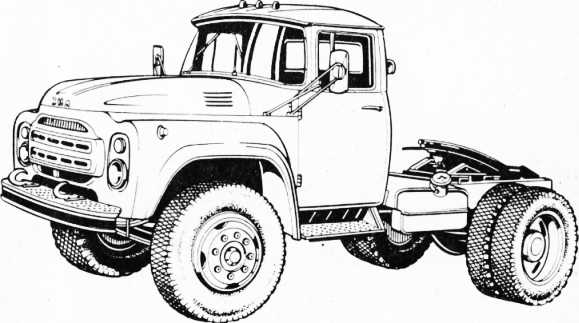

Рис. 1. Автомобиль-тягач ЗИЛ-431410

Автомобиль-тягач ЗИЛ-431510 отличается от базового автомобиля увеличенными по длине размерами базы, карданного вала и платформы (рис. 2). Боковые борта платформы состоят из двух самостоятельных частей. Автомобиль предназначен для перевозки длинномерных грузов и грузов малой плотности.

Седельный тягач ЗИЛ-441510 служит для работы в составе автопоезда с полуприцепом полной массой 14 400 кг (рис. 3). Автомобиль отличается от базовой модификации укороченной базой, наличием двух топливных баков вместимостью 125 л каждый и отсутствием места для установки запасного колеса, которое размещено на полуприцепе. Карданная передача имеет один вал.

Рис. 2. Автомобиль-тягач ЗИЛ-431510

Рис. 3. Седельный тягач ЗИЛ-441510

На базе всех модификаций двухосных автомобилей завод производит автомобили ЗИЛ моделей 431810, 431610, 441610,

работающие на двух видах газового топлива — сжатом и сжиженном газе. Эти автомобили предназначены для работы в тех же условиях, что и базовой модификации, работающие на бензине.

Автомобили, работающие на газовом топливе, максимально унифицированы с базовыми модификациями и оснащены газовыми приборами, необходимыми для работы на газовом топливе, а также специальными емкостями для газа. На автомобилях предусмотрена в качестве резервной бензиновая система питания с наличием соответствующих емкостей для топлива. Для обеспечения пожарной безопасности на эти автомобили не устанавливаются пусковые подогреватели двигателя.

Трехосные грузовые автомобили

Семейство трехосных грузовых ацтомобилей высокой проходимости с колесной формулой 6 хб (все мосты ведущие) предназначено для перевозки грузов, людей и буксирования прицепов по дорогам всех видов и бездорожью.

Бортовой автомобиль ЗИЛ-131Н, на котором установлены силовой агрегат и кабина, является базовой модификацией этого семейства (рис. 4). Конструкция и компоновка силового агрегата и кабины аналогичны силовому агрегату и кабине, применяемым на двухосных автомобилях (со специфическими конструктивными особенностями).

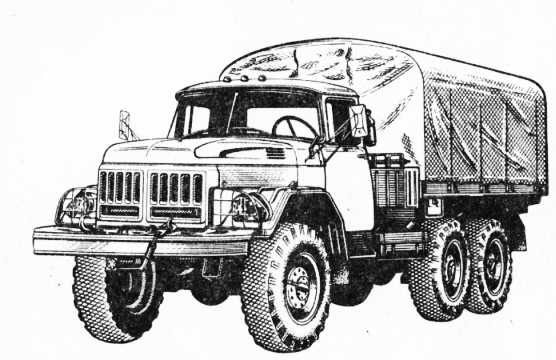

Рис. 4. Бортовой автомобиль ЗИЛ-131Н

Усилие от силового агрегата на ведущие мосты передается карданной передачей открытого типа через раздаточную коробку, имеющую две передачи — прямую и низшую.

Передняя подвеска по конструктивной схеме аналогична подвеске, применяемой на автомобиле ЗИЛ-431410, но отличается размерами.

Задняя подвеска балансирная — на продольных листовых полуэллиптических рессорах. Толкающее усилие и реактивные моменты передаются реактивными штангами.

Колеса дисковые, оборудованы пневматическими камерными шинами переменного давления. На автомобиле смонтирована система регулировки давления воздуха в шинах, способная работать на движущемся автомобиле.

Автомобиль преодолевает брод глубиной до 1,4 м.

По заказу потребителя на автомобиль устанавливается передняя механическая лебедка с предельным тяговым усилием 50 кН и длиной троса 65 м.

Деревянная грузовая платформа со стальными поперечинами имеет откидной задний борт и приспособлена для перевозки 24 человек, размещаемых на откидных скамейках вдоль боковых бортов и дополнительной — по середине платформы. Платформа может быть оборудована тентом на деревянных дугах.

Электрооборудование автомобиля однопроводное, экранированное, герметизированное, с бесконтактно-транзисторным зажиганием, напряжение постоянного тока 12 В.

Автомобиль ЗИЛ-131HA является модификацией базового автомобиля ЗИЛ-131Н и отличается от него применением обычного электрооборудования с контактно-транзисторным зажиганием, отсутствием устройств герметизации агрегатов. В связи с этим автомобиль преодолевает брод глубиной до 0,9 м. В грузовой платформе автомобиля не устанавливается средняя скамейка, поэтому он имеет 16 посадочных мест для перевозки людей

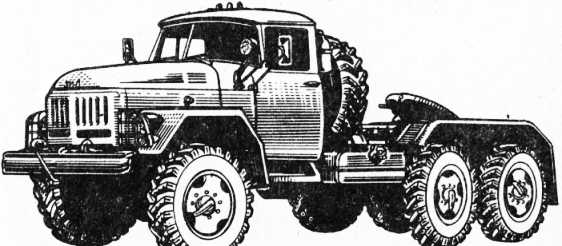

Рис. 5. Седельный тягач ЗИЛ-131НВ

Автомобиль предназначен для эксплуатации в условиях, ха рактерных для сельской местности, а также для отдаленных районов страны.

Седельный тягач ЗИЛ-131НВ, разработанный на базе автомобиля ЗИЛ-131Н, служит для буксирования специальных полуприцепов, в которых учтены особенности автомобиля-тягача — значительная высота расположения плиты (в сравнении с седельным тягачом ЗИЛ-441510), большой задний свес рамы, колеса односкатные (рис. 5).

Полуприцепы общего назначения, имеющие низкое расположение опорной плиты, нельзя использовать для буксирования седельным тягачом ЗИЛ-131НВ. Кроме того, йри эксплуатации седельного тягача с полуприцепом общей массой 10 000… 12 000 кг нельзя снижать давление воздуха в шинах.

На седельном тягаче задняя тележка, колеса и рама закрыты крыльями. Кронштейны запасного колеса имеют два гнезда — для запасных колес тягача и полуприцепа.

Грузовой автомобиль ЗИЛ-133ГЯ

Грузовой автомобиль ЗИЛ-133ГЯ повышенной грузоподъемности (до 10 000 кг) с колесной формулой 6х4 предназначен для перевозки важнейших грузов в составе автопоезда на дорогах всех категорий, в том числе на грунтовых проселочных дорогах кроме периодов снежных заносов и дорожной распутицы (рис. 6).

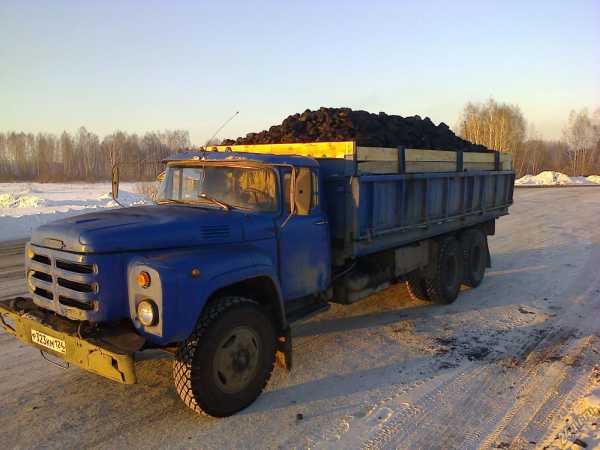

Рис. 6. Грузовой автомобиль ЗИЛ-133ГЯ

По компоновочной схеме — это трехосный автомобиль с передним управляющим неведущим мостом и передними рессорами по типу автомобиля ЗИЛ-431410, задней балансирной подвеской, аналогичной подвеске автомобиля ЗИЛ-131Н. Кабина автомобиля ЗИЛ-431410 расположена за двигателем.

Автомобиль ЗИЛ-133ГЯ широко унифицирован с автомобилями действующего производства по ряду деталей, агрегатов, в том числе с автомобилями ЗИЛ моделей 431510 и 131Н. Отличие конструкций автомобиля и отдельных его агрегатов от базовых модификаций автомобилей основного производства заключается в следующем:

установлен силовой агрегат с дизелем КамАЗ-740 специальной комплектации, в основном унифицированный с силовым агрегатом, используемым в автомобиле КамАЗ-5320.

Основное отличие силовых агрегатов КамАЗ заключается в изменении места расположения вентилятора (для автомобиля ЗИЛ-133ГЯ вентилятор поднят выше оси коленчатого вала) и установке рычага переключения передач непосредственно на кулисный механизм коробки передач;
— установлен механизм блокировки межосевого дифференциала в конструкции промежуточного моста для улучшения проходимости автомобиля на скользкой дороге;
— применены дисковые колеса с шинами высокого давления, задние колеса двускатные;
— автомобиль оборудован вспомогательной тормозной системой— заслонкой в системе выпуска газов, что эффективно при движении по горным дорогам;
— электрооборудование рассчитано на два номинальных напряжения — 24 В в режиме пуска (Для стартера) и 12 В в остальных режимах;
— грузовая платформа усилена дополнительной балкой (в связи с увеличением грузоподъемности платформы по сравнению с автомобилем ЗИЛ-431510).

Северные модификации автомобилей

Все грузовые автомобили обычного исполнения работают при температуре окружающего воздуха до —40 °С. В районах Севера и Северо-Востока страны имеются обширные зоны, отличающиеся особенно суровым климатом и специфическими дорожными условиями.

Из-за ограниченного количества и протяженности постоянных дорог автомобильные перевозки в этих районах осуществляются только зимой и в большей части по временным дорогам (зимникам). Покрытие дорог может быть самым разнообразным: неровным на таежно-тундровых и скальных участках, гладким (лед рек, озер), укатанным, посыпанным мелкой крошкой пустой породы (отходы) и т. д.

Температура воздуха в указанных районах достигает 30 °С летом (30 … 50 дней) и — (60 … 65) °С зимой (примерно 200 … 250 дней). Короткий световой день, обильные снегопады, сопровождаемые сильными ветрами осенью, пурга весной осложняют условия работы водителя на автомобиле.

Такие суровые условия потребовали доработки базовых модификаций автомобилей ЗИЛ моделей 431410 и 131Н для обеспечения работоспособности их в этих условиях, т. е. создания северных модификаций автомобилей, которым присвоены обозначения ЗИЛ-431411 и ЗИЛ-131 НС.

Основное отличие этих автомобилей от их базовых модификаций заключается в следующем:
— кабины дополнительно теплоизолированы матами из ПВХ волокон; на дверях установлены утеплители; все окна с двойным остеклением, между стеклами ветрового и заднего окон имеется влагопоглощающий порошок силикагель;
— на рычаге переключения передач раздаточной коробки автомобиля ЗИЛ-131 НС установлен брезентовый чехол, защищающий от прямого проникновения окружающего воздуха в кабину;
— аккумуляторная батарея размещена в кожухе, утепленном жестким пенополиуретаном, и обогревается отработавшими газами двигателя. Газ для обогрева подводится через патрубок, вваренный в левую приемную трубу глушителя. Труба обогрева расположена внутри кожуха под аккумуляторной батареей.

В приемном штуцере установлена заслонка, которая управляется приводом с рукояткой, расположенной в кабине. Заслонка регулирует подачу газа в трубу обогрева. При вытягивании рукоятки заслонка открывается. В передней стенке кожуха установлен термодатчик, работающий в зависимости от изменения температуры воздуха. Указатель температуры воздуха размещен на панели приборов. Необходимо постоянно контролировать температуру воздуха в кожухе и не допускать ее увеличения выше 40 °С.

При движении автомобиля температура воздуха должна быть в пределах 0 … 30 °С;
— установлены противотуманные фары внутри передних буферов, для чего в них предусмотрены окна с решетками, защищающими стекла фар;
— шины колес, приводные ремни, шланги, резиновые прокладки, утеплительный чехол радиатора и капота изготовлены из мате-териалов, морозостойкость которых обеспечивает работоспособность при температуре — 60 °С;
— применены специальные арктические масла для двигателя и агрегатов трансмиссии, а также специальные консистентные смазочные материалы;
— на автомобиле ЗИЛ-431411 установлены передняя тяговая лебедка, аналогичная лебедке автомобиля ЗИЛ-131Н, и прожектор, управляемый из кабины;
— все двухосные автомобили в северном исполнении окрашены в красный или оранжевый цвет;
— для улучшения обзорности при разъездах и обгонах на всех двухосных автомобилях предусмотрен вывод газов из глушителя с правой стороны.

Техническая характеристика

Технические характеристики автомобилей и массы основных агрегатов и узлов приведены в табл. 1.1—1.4, размеры — на рис. 1.7.

Эффективность выпускаемых грузовых автомобилей оценивается рядом параметров, среди которых основным является производительность. Производительность автомобиля, в свою очередь, зависит от двух основных показателей — грузоподъемности и скорости движения.

В условиях все большего возрастания плотности движения на дорогах и ограниченных в связи с этим возможностей повышения скорости движения ведущее положение занимает грузоподъемность. На грузовых автомобилях ЗИЛ-431410 за последние годы были проведены конструктивные мероприятия, позволяющие увеличить массу перевозимого груза с 5000 кг при разработке до 6000 кг. Автомобили ЗИЛ-133ГЯ проектировались на массу перевозимого груза 8000 кг. На последней стадии испытаний масса перевозимого груза была доведена до 10 000 кг. В результате снижения собственной массы на 250 кг увеличена масса перевозимого груза автомобиля ЗИЛ-131Н.

Все автомобили ЗИЛ с V-образными двигателями работают как автомобили-тягачи. Использование автомобилей в составе автопоездов позволяет в 1,5 раза увеличить их производительность, что на 25 … 30% снижает себестоимость перевозок.

В случае доставки груза по заранее известному маршруту, пролегающему по дорогам с твердым гладким покрытием, может быть увеличена масса:
— перевозимого груза до 5000 кг для автомобилей ЗИЛ моделей 131И и 1.31 НА при движении без прицепа;
— прицепа до 6500 кг, масса груза в кузове автомобиля-тягача при этом должна быть не более 3750 кг;
— полуприцепа до 12 000 кг (10 000 кг при маршруте, пролегающем по улучшенным грунтовым дорогам), нагрузка на тягово-сцепное устройство при этом не должна превышать соответственно 50 и 40 кН.

Действующими правилами дорожного движения установлены основные предельные габаритные размеры автомобилей и автопоездов, которые не должны превышать по ширине 2,5 м, по высоте 4 м, по длине автопоезда с одним прицепом 20 м, а с двумя прицепами 24 м.

На всех бортовых автомобилях ширина платформы по бортам 2,5 м. Ширину седельного тягача определяют по размерам выступающих деталей кронштейна запасного колеса (за кабиной) и по ширине полуприцепа, которая не должна превышать 2,5 м. На автомобиле ЗИЛ-441510 ширину определяют по расстоянию между наружными плоскостями задних наружных колес. Она равна 2420 мм для моста с гипоидной главной передачей и 2360 мм для моста с двойной главной передачей. Для улучшения проходимости автомобилей при работе в полевых условиях на ведущие мосты устанавливают колеса с широкопрофильными или другими шинами. В этом случае допускается превышение предельной ширины автомобиля. Колея задних колес при этом также увеличивается.

Зеркала заднего бокового обзора в рабочем положении выступают за габарит, что не является нарушением.

В зависимости от применяемой конструкции главной передачи ведущего моста на автомобилях ЗИЛ моделей 431510 и 441510 могут быть два размера колеи задних колес. При установке заднего моста с гипоидной главной передачей размер колеи равен 1850 мм.

Требуемое конструктивное распределение нагрузки полуприцепа на оси автомобиля-тягача достигается смещением вперед оси тягово-сцепного устройства относительно оси заднего моста на автомобиле ЗИЛ-441510 на 132 мм и оси тележки на автомобиле ЗИЛ-131НВ на 50 мм.

При составлении автопоезда руководствуются данными справ-вочного материала о габаритных размерах прицепного состава и согласовывают их с габаритными размерами автомобилей. Например, при составлении автопоезда из седельного тягача и полуприцепа учитывается высота взаимного расположения плиты тягово-сцепного устройства седельного тягача и опорной плиты полуприцепа, передний угол свеса, а также габаритные радиусы оси тягово-сцепного устройства седельного тягача и внутренний габаритный радиус полуприцепа.

Установка надставок бортов на автомобилях ЗИЛ моделей 431410, 431510 и 133ГЯ увеличивает их высоту до 926 мм.

Платформа автомобиля ЗИЛ-133ГЯ имеет три боковых борта с каждой стороны: два длиной 2317 мм и один — 1340 мм.

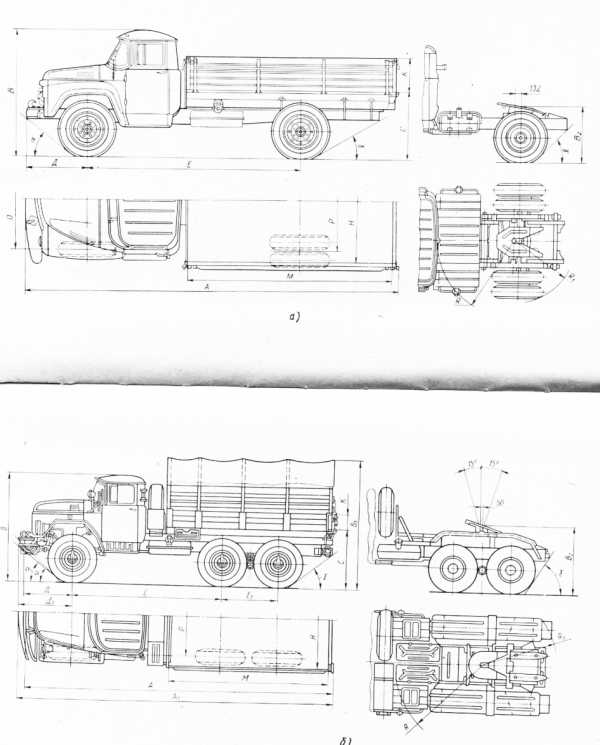

Рис. 7. Размеры грузовых автомобилей: а — двухосный, б — трехосный

Эксплуатационные показатели являются контрольными для сравнения с фактическими показателями, получаемыми в результате проверок технического состояния автомобиля в процессе эксплуатации.

Проверку соответствия автомобиля приведенным показателям проводят с соблюдением определенных условий:
— загрузка автомобиля должна быть номинальной;
— скоростные свойства, путь свободного качения, тормозной путь, контрольный расход топлива должны определяться на дороге с ровным твердым сухим покрытием. Окна и форточки кабины должны быть закрыты, тепловой режим агрегатов необходимо довести до рабочего состояния. Заезды проводятся в двух направлениях, полученные результаты осредняются;
— радиусы поворота следует измерять на ровной площадке.

Реклама:

Категория: — Автомобили ЗИЛ

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Советские экспериментальные вездеходы ЗИЛ, КрАЗ и НАМИ (39 фото)

В этой публикации мы главным образом затронем проекты Завода имели Лихачева, однако им не ограничимся и изучим самые причудливые технические решения, не нашедшие серийного применения.

Если гражданскую советскую автомобильную промышленность можно считать достаточно консервативной, то в деле строительства армейских вездеходов СССР был, можно сказать, на острие прогресса. В разные годы конструкторы испытывали не имевшие мировых аналогов машины с тремя и четырьмя ведущими мостами, пневмокатками и пневматическими гусеницами, автоматическими коробками передач, газовыми турбинами и авиационными турбореактивными моторами. Мы расскажем о самых ярких опытных разработках, так и оставшихся смелыми идеями.

В условиях «железного занавеса» заводские СКБ часто работали вслепую, используя научно-популярные журналы да блеклые фотографии заграничных новинок. Когда же с этих разработок был снят гриф секретности, стала вырисовываться реальная картина изнурительно трудного и подчас самодеятельного интуитивно-научного поиска технических решений, неумелого копирования и опрометчивой реализации ошибочных идей. Главным продуктом той сумасшедшей деятельности, на которую уходили десятилетия отчаянного труда и тратились гигантские народные деньги, были машины-неудачники, оставшиеся забавными игрушками своих создателей и бесполезным балластом с точки зрения обороны страны.

Ставка на трехосники

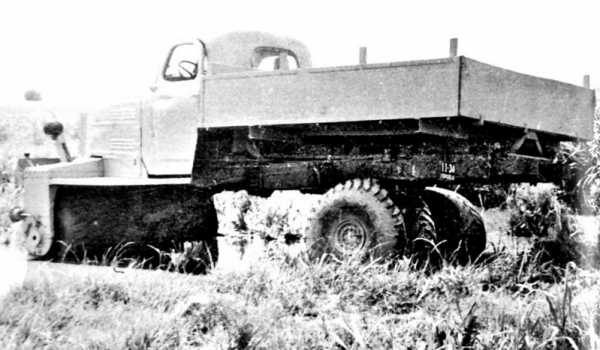

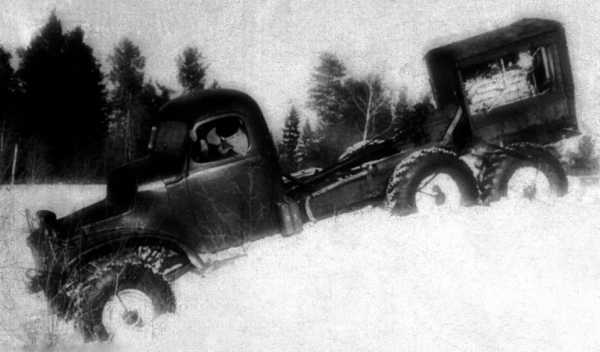

Заднемоторный автомобиль на шасси прототипа ЗИС-157. 1956 год

Представителем пламенного поколения советских автоконструкторов являлся Виталий Андреевич Грачев, возглавлявший секретное СКБ Московского завода имени И. А. Лихачева (ЗИЛ). С середины 1950-х его перу принадлежали разнообразные экспериментальные военные машины различных поисковых систем. В отсутствие собственного опыта и знаний по теории транспортных средств высокой проходимости он лихорадочно проектировал и одно за другим испытывал свои творения в попытке интуитивно нащупать истину в море своих фантазий. Одним из направлений работ Грачева стали «легкие» трехосные автомобили, служившие для проверки агрегатов и испытания ряда узлов.

Первой попыткой создания принципиально новой автотехники был макетный образец на пробном шасси будущего грузовика ЗИЛ-157, построенный зимой 1956 года. Его революционная суть заключалась в переносе двигателя из моторного отсека на заднюю часть рамы, чтобы снизить нагрузку на передние управляемые колеса. Как часто бывает, первый блин вышел комом: автомобиль задирал «нос», толкая перед собой кучу снега, потерял управляемость и вообще не смог двигаться по снежной целине.

Летом 1956-го появилась простенькая одноместная тележка ЗИС-134Э3 (она же — Макет № 3) с клиновидным корпусом и тремя ведущими мостами с единой колеей. Эта схема с равномерным расположением мостов по длине автомобиля на долгое время стала главным концептуальным направлением развития всех последующих опытных машин Грачева. Ее испытания принесли неоднозначные результаты, предоставив своим создателям полную свободу действий и фантазий.

Легкий экспериментальный вездеход ЗИС-Э134 Макет № 3. 1956 год

Испытания заднемоторной тележки на полигоне НИИАП в Бронницах

На следующий год на шасси грузовика ЗИЛ-157 по схеме с равноудаленными мостами был построен опытный вездеход ЗИЛ-157Р с передними и задними управляемыми колесами. На нем стояли 104-сильный двигатель, система подкачки шин и гидроусилитель рулевого механизма, а широкопрофильные или арочные шины позволяли автомобилю преодолевать рвы шириной 2,5 м.

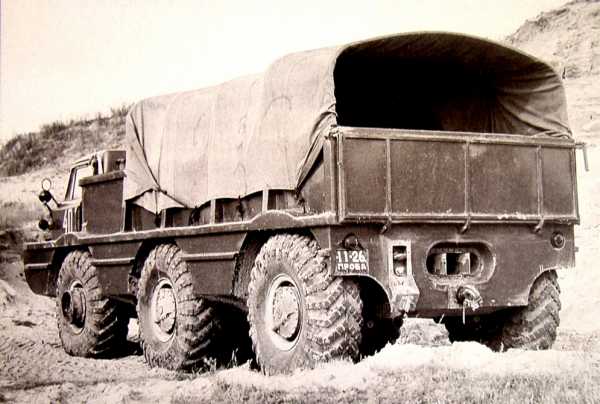

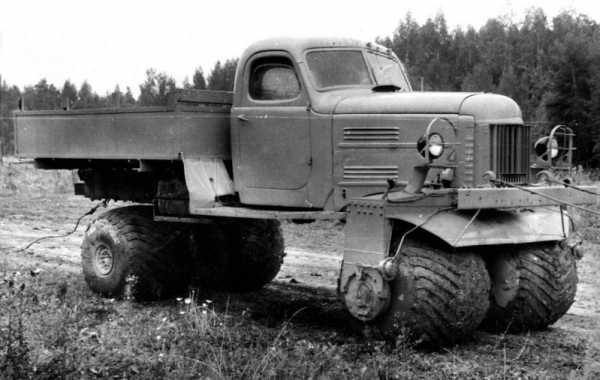

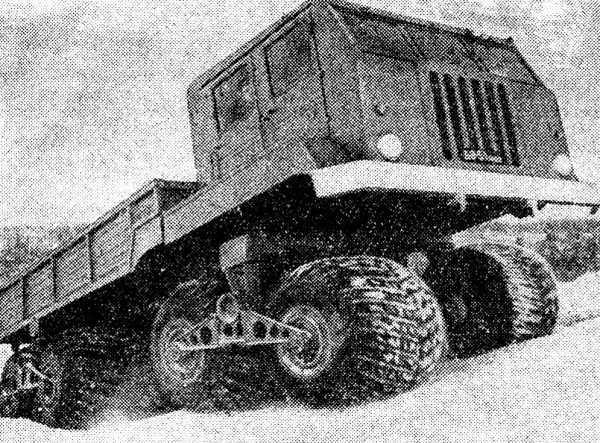

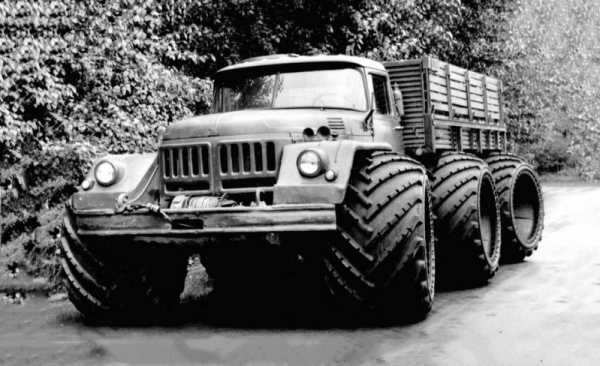

Опытный грузовик ЗИЛ-157Р с равнорасположенными мостами. 1957 год

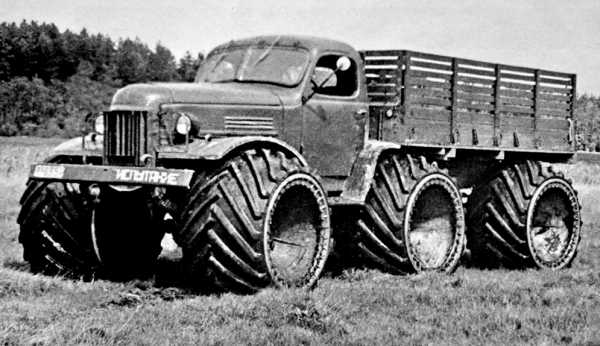

Бортовой 2,5-тонный автомобиль ЗИЛ-157Р на шести арочных шинах

В тех же испытаниях принял участие сходный по концепции 140-сильный плавающий снегоболотоход ЗИЛ-136 с несущим корпусом и водометным движителем. На нем впервые для трехосных машин ЗИЛ был применен упрощенный вариант бортовой трансмиссии с боковым расположением ведущих конических передач и карданных валов. В задней части машины помещались 140-сильный бензиновый мотор и коробка передач от легкового автомобиля ЗИС-110. Вездеход снабжался системой изменения давления в шинах и гидроусилителем рулевого механизма, эластичными 20-дюймовыми или арочными шинами, но какая-либо подвеска на нем отсутствовала. На испытаниях он показал удовлетворительную проходимость, но имел плохую управляемость.

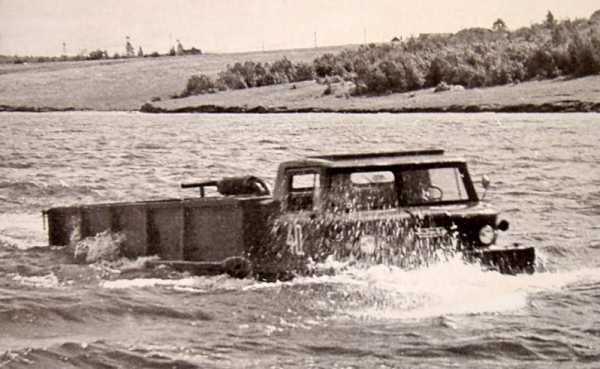

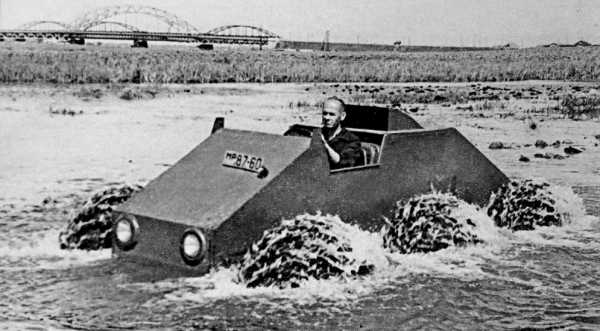

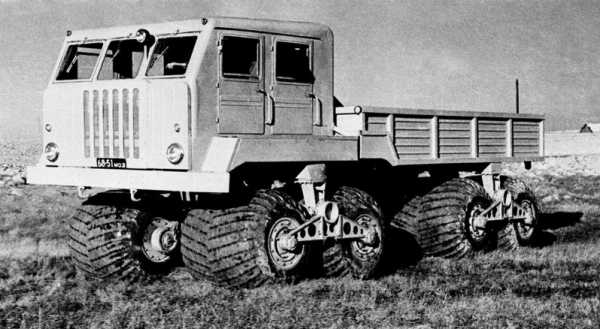

Экспериментальный плавающий вездеход ЗИЛ-136. 1957 год (из архива 21 НИИЦ)

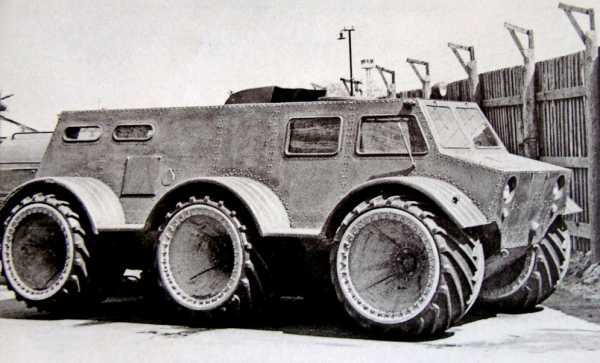

Машина ЗИЛ-136 с несущим безрамным корпусом и арочными шинами

В 1957 году был построен также экспериментальный образец трехосной бронемашины БТР-Э152В, конструктивно сходной с двумя предыдущими образцами. Ее оборудовали передними и средними управляемыми колесами, пневматическим усилителем рулевого механизма от грузовика ЯАЗ-214 и гидроамортизаторами на всех мостах. Машина могла передвигаться передним или задним ходом с одним или двумя поврежденными колесами среднего моста. У второго образца с гидроусилителем рулевого механизма управляемыми были колеса переднего и заднего мостов с расширенными сверхмягкими шинами.

Главным же достижением Грачева в секторе трехосных машин стали очередные прототипы сухопутных и плавающих грузовиков серии 132.

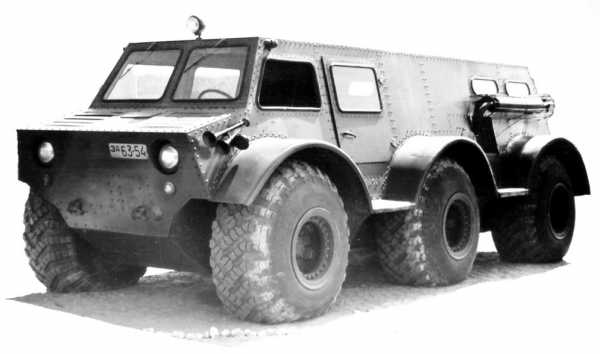

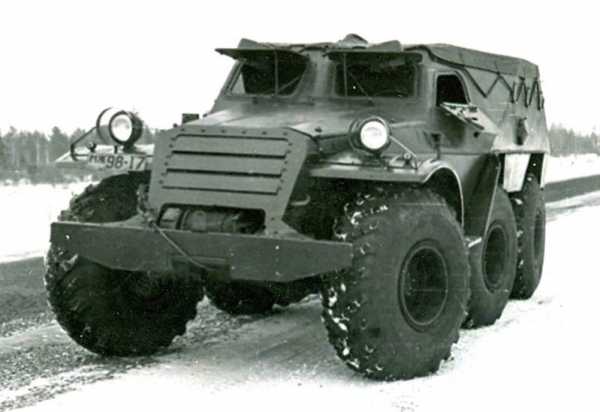

Оригинальный БТР-Э152В с 14-местным бронекорпусом (из архива 21 НИИЦ)

Семейство ЗИЛ-132 (1960–1976 гг.)

Смелой попыткой создания целого семейства армейских грузовиков нетрадиционной концепции стало производство полноприводных автомобилей ЗИЛ-132, унифицированных с ЗИЛ-131. Их главные нововведения заключались в использовании несущего основания с гладким днищем, бортовой трансмиссии, равномерно разнесенных пар колес с регулировкой внутреннего давления в шинах большого диаметра и полном отсутствии какой-либо подвески.

Зимой 1960 года был собран опытный образец 2,5-тонного капотного грузовика ЗИЛ-132 с кабиной, передней облицовкой и кузовом от ЗИЛ-131. На нем впервые для трехосок установили бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л. с., который потом широко применялся на военной автотехнике. В процессе испытаний на машине монтировали различные виды шин, а в марте 1961-го механическую коробку передач заменили гидромеханической автоматической. Внешне этот вариант отличался установленным на грузовой платформе фургоном для аппаратуры и размещения испытателей. Увы, в сентябре 1962 года при пожаре автомобиль был уничтожен.

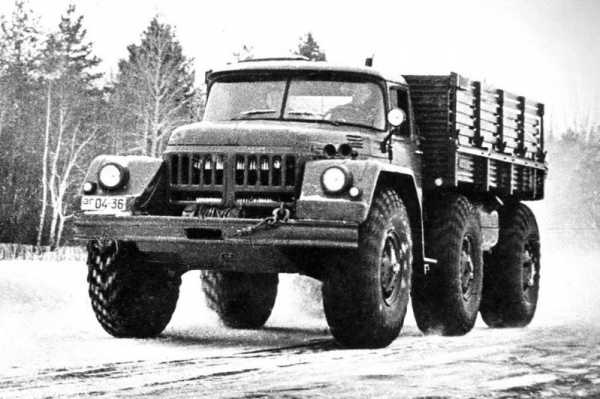

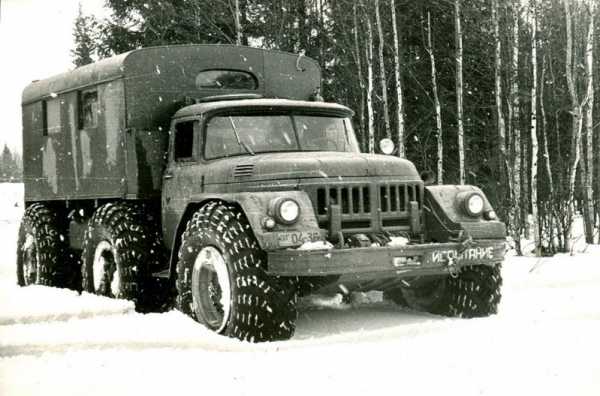

Трехосный 2,5-тонный грузовик ЗИЛ-132 с кабиной от ЗИЛ-131. 1960 год

Семейство ЗИЛ-132 (1960–1976 гг.)

Вариант трехосного автомобиля-вездехода ЗИЛ-132 на арочных шинах

ЗИЛ-132 с автоматичес­кой коробкой и 24-дюймовыми шинами. 1961 год

Вспомнили о семействе ЗИЛ-132 только в середине 1960-х, когда СКБ получило заказ на партию плавающих поисково-эвакуационных установок ПЭУ для поиска и доставки возвращаемых космических аппаратов. Тогда на агрегатах первой машины ПЭУ-1 была построена военная амфибия ЗИЛ-132П, которую предполагалось противопоставить плавающим грузовикам Уральского автозавода. Ее новинками являлись торсионная подвеска крайних колес, водоизмещающий корпус на сварной раме, стеклопластиковая кабина и бортовой кузов из алюминиевого сплава.

Опытный четырехтонный плавающий автомобиль ЗИЛ-132П. 1969 год

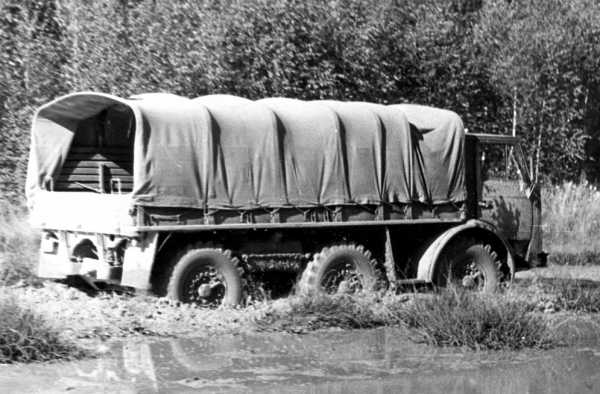

Вид сзади на водоизмещающий корпус и алюминиевый кузов

Непривычный вид амфибии ЗИЛ-132П со снятым тентом (из архива автора)

На суше машина достигала 75 км/ч, на плаву при помощи водомета — 5–7 км/ч. Для облегчения выхода из воды на берег в ее кузове впервые смонтировали авиационный турбореактивный двигатель ВК-1А, создававший дополнительную тяговую силу.

Испытания 180-сильного автомобиля-амфибии ЗИЛ-132П на Москве-реке

Первое применение вспомогательного газотурбинного силового агрегата

По этой же схеме в 1974 году собрали сухопутный бескапотный пятитонный грузовик ЗИЛ-132Р, задуманный как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный впоследствии заменить серийный ЗИЛ-131. Его новыми узлами стали форсированный до 165 л. с. двигатель от автомобиля ЗИЛ-130, алюминиевая рама, вентилируемые дисковые тормоза, полноценная независимая рычажно-торсионная подвеска всех колес и гидравлическое следящее устройство для синхронного поворота задних колес. На испытаниях он развивал скорость 68 км/ч и преодолевал броды глубиной 1,3 м.

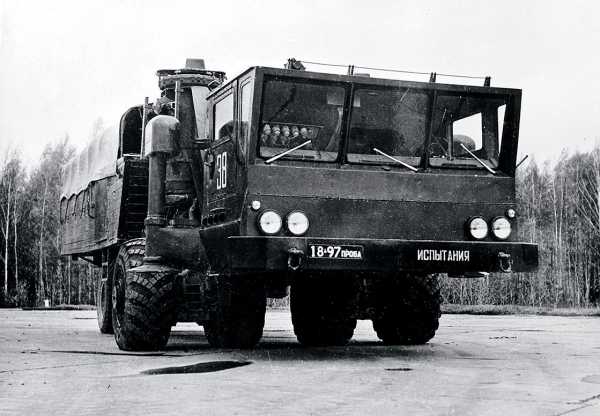

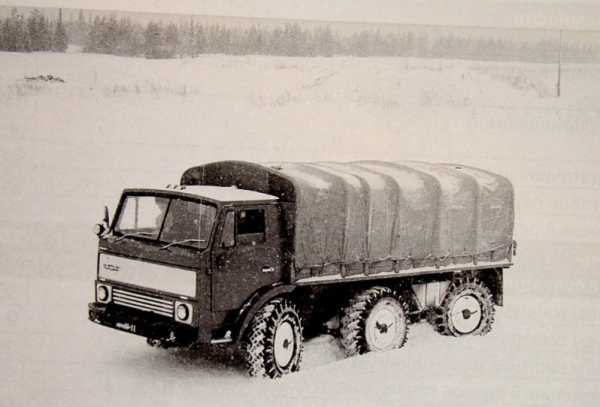

Прототип пятитонного бескапотного грузовика-тягача ЗИЛ-132Р. 1974 год

Разворот автомобиля ЗИЛ-132Р с крайними управляемыми колесами

Испытания бортового грузовика ЗИЛ-132Р на пересеченной местности

Несмотря на достаточную мощность, по эксплуатационным качествам грузовик почти не отличался от ЗИЛ-131 и был условно одобрен военными с условием внесения серьезных доработок, что повлекло бы за собой существенную переделку всей конструкции.

В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с мотором ЗИЛ-375 мощностью 180 л. с., который через год переделали в седельный тягач ЗИЛ-132РВ для работы в составе автопоездов полной массой 19 т. Он прошел испытания в 21 НИИИ, где буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные показатели по сравнению с активным автопоездом ЗИЛ-137, дальнейшие работы по военному применению машин 132-й серии были прекращены.

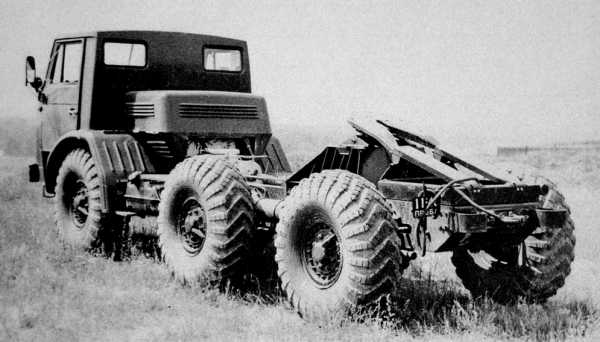

Опытный многоцелевой трехосный седельный тягач ЗИЛ-132РВ. 1976 год

Пятиосный автопоезд с габаритно-весовым макетом транспортной машины

Турбина вместо дизеля

Одну из страниц истории советской военной автотехники писали уникальные сверхмощные грузовики с газотурбинными двигателями (ГТД), относившиеся к модной и перспективной тогда тенденции. Впервые такую машину в 1968 году собрал Брянский автозавод. Это было четырехосное спецшасси Э135Г под ракетные системы с газовой турбиной мощностью 395 л. с. Затем под руководством Владимира Владимировича Таболина проектированием такой техники занималось СКБ-2 Кременчугского автозавода с использованием шасси армейского грузовика КрАЗ-260.

Первым в 1974-м появился опытный образец КрАЗ-Э260Е с двухступенчатым 350-сильным ГТД ГАЗ-99Д, обладавшим меньшей токсичностью, повышенной экономичностью и вдвое меньшей массой, чем обычный дизель ЯМЗ-238. Вместе с тем, в рабочем режиме силовой агрегат раскручивался до 33 тыс. оборотов в минуту. Для их снижения в трансмиссию пришлось установить особые сцепление, коробку передач и тяжелый редуктор, снижавшие оборотность до 2 000–2 500 об/мин. Внешне этот автомобиль выделялся широким радиатором и удлиненным прямоугольным капотом. Как показали испытания, слабым звеном автомобиля оказалась именно сложная трансмиссионная цепочка, которая не выдерживала нагрузок.

Под широким капотом грузовика КрАЗ-Э260Е помещалась газовая турбина

Двухступенчатая газотурбинная установка ГАЗ-99Д мощностью 350 л. с.

В конце 1976 года был собран второй образец КрАЗ-2Э260Е с более компактным и экономичным ГТД ГАЗ-99ДМ в 360 л. с., который умещался в стандартный моторный отсек. По сравнению с серийным грузовиком КрАЗ-260, расход топлива сократился на 40%. Со стороны машина отличалась широкими и высокими выхлопными трубами с обеих сторон автомобиля за кабиной. И снова трансмиссия оказалась неготовой к слишком высоким оборотам: на первых же испытаниях коробка передач «полетела». В начале 1980-х проект был закрыт, но мощнейшие тяговые ГТД продолжали монтировать на многоосные ракетные шасси.

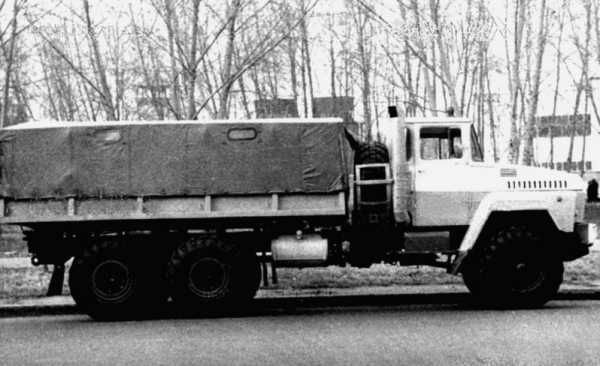

Испытания опытного газотурбинного грузовика КрАЗ-Э260Е. 1974 год

Второй вариант КрАЗ-2Э260 с 360-сильной газовой турбиной. 1976 год

Спасительные пневматики

Короткий период увлечения советских конструкторов высокоэластичными движителями относился к поисковому этапу создания в 1960-е годы специальной автотехники для достижения высокой проходимости на грунтах с низкой несущей способностью, по заснеженной, песчаной и болотистой местности. Для этой цели на нескольких уникальных опытных образцах двойного назначения монтировали оригинальные пневматические гусеницы или бескамерные пневматические катки бочкообразной формы. В СССР этой темой занимался в основном институт НАМИ и в меньшей степени — СКБ ЗИЛ.

НАМИ С-3/С-3МУ (1962–1974 гг.)

В начале 1960-х годов институт увлекся оптимистичной темой пневмогусеничных движителей или пневматических гусениц, за разработками которых постоянно наблюдали военные представители. В 1962-м на первом полугусеничном прототипе С-3 вместо задних колес джипа Москвич-415 были смонтированы так называемые однополостные движители с двумя резиновыми пневматическими камерными лентами, двумя балансирными тележками и тремя двойными катками с ведущими звездочками.

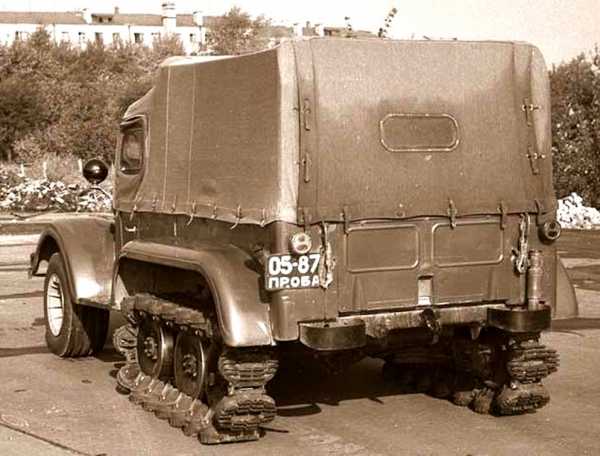

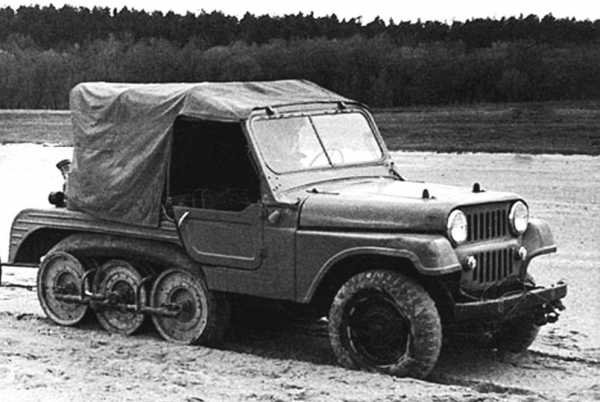

Вездеход С-3 на шасси Москвич-415 с пневматическими гусеницами

Полугусеничная машина С-3 форсирует водную преграду. 1962 год

Через три года на шасси ГАЗ-69 появился вариант С-3М с усиленными резинокордными пневматическими гусеницами и передними ведущими барабанами. Испытания на асфальтовых дорогах выявили высокую плавность и бесшумность хода, но максимальная скорость движения не превышала 40 км/ч. При ее увеличении машина становилась неуправляемой, гусеницы перегревались и спадали.

Вездеход НАМИ С-3МУ с пневматическими гусеницами от модели С-3М

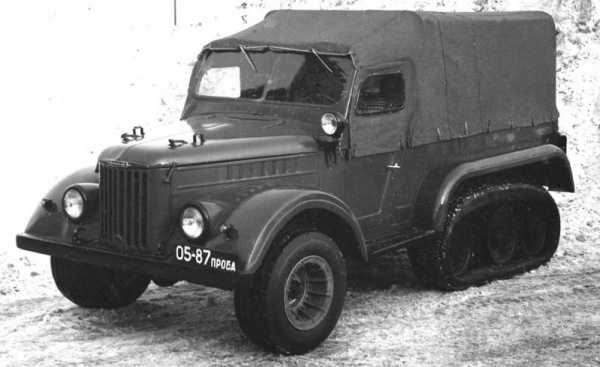

Вариант С-3МУ на базе ГАЗ-69М с траковыми пневмогусеницами. 1968 год

В 1968 году на базе автомобиля ГАЗ-69М собрали третий вариант вездехода С-3МУ, на котором экспериментировали как с прежними пневмогусеницами, так и с новыми бесшарнирными многополостными с надувными пневматическими траками, соединенными в гусеничную ленту. При этом кузов машины пришлось чуть удлинить и расширить, а на передние колеса смонтировать широкопрофильные шины. На испытаниях вездеход преодолевал мокрую пахоту, грязь и песчаный подъем, но также оказался ненадежным и недолговечным. После таких результатов о превращении хрупких полугусеничных машин в армейские вездеходы речи уже не шло.

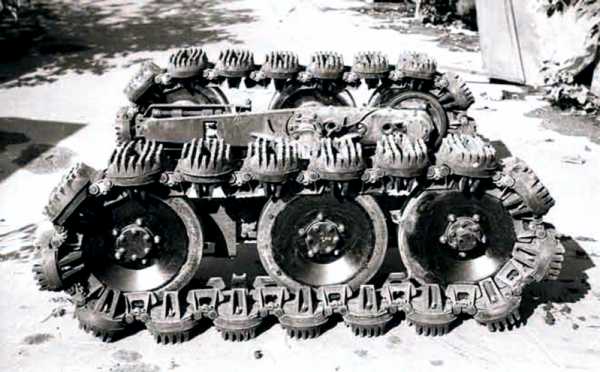

Революционный движитель с многочисленными пневматическими траками

Вездеход С-3МУ с двумя бесшарнирными пневмотраковыми гусеницами

Вторым спасительным направлением повышения проходимости колесной военной техники на бездорожье, снежной целине или болотам стало краткое и столь же бесперспективное увлечение советских ученых и конструкторов ведущими пневматическими катками.

По хронологии событий в этом секторе и по весовому классу первое место занимал двухосный многоцелевой тягач НАМИ-044, построенный в 1958 году под руководством Николая Ивановича Коротоношко. Легкая и компактная машина первого образца была насыщена такими оригинальными конструктивными решениями, как передняя кантилеверная (консольная) подвеска, бортовая трансмиссия и бортовая система поворота по образцу гусеничной техники. Все эти раритеты не принесли машине успеха, и в 1959 году был собран второй упрощенный вариант НАМИ-044Э. Его оснастили четырехслойными резинокордными пневматическими катками шириной по 1 000 мм и системой изменения внутреннего давления с наружным подводом воздуха к каждому колесу. И эта машина тоже осталась в опытном образце.

Легкий тягач НАМИ-044Э на четырех пневмокатках. 1959 год (из архива автора)

ЗИЛ-132С (1964 г.)

Эпопея с высокоэластичными движителями не обошла стороной и СКБ ЗИЛа. Зимой 1964-го оно представило компактный вездеход-тягач ЗИЛ-132С на четырех пневматических катках. Он базировался на укороченном шасси ЗИЛ-157К и снабжался кабиной от грузовика ЗИЛ-164, короткой бортовой платформой и карданно-шестеренчатым приводом обоих мостов.

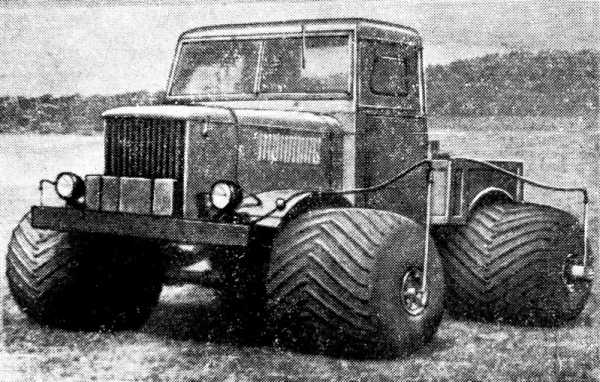

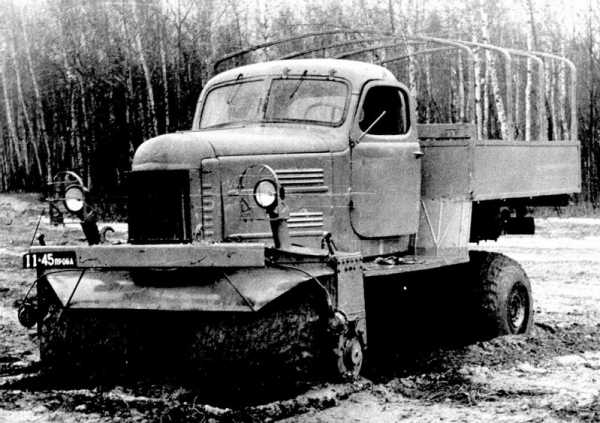

Макетный вездеход ЗИЛ-132С на четырех пневматических катках. 1964 год

Машина ЗИЛ-132С на укороченном шасси ЗИЛ-157К с кабиной ЗИЛ-164

Движители представляли собой тонкостенные катки диаметром и шириной по одному метру. Оригинальными конструктивными решениями здесь стали передние неуправляемые колеса с тормозами и задний поворотный мост без тормозов, отклонявшийся в разные стороны при помощи гидропривода. Сравнительно легкая машина развивала скорость до 55 км/ч, но оказалась неустойчивой и трудноуправляемой. По результатам первых же испытаний ее создатели отказались от продолжения дальнейших работ.

НАМИ ЭТ-8 (1961–1963 гг.)

В начале 1960-х годов экспериментальный транспортер ЭТ-8 двойного назначения с полезной нагрузкой 8,6 т на пневматических катках считался олицетворением высокого полета отечественной научно-технической мысли и образцом для подражания при создании машин высокой проходимости. Не будем осуждать конструкторов того времени: слишком много советских автомобилей имели зарубежные корни, как и этот восьмиколесный великан, списанный с прародителя образца 1956 года американской компании Four Wheel Drive (FWD).

Официально макетный образец ЭТ-8 был разработан в НАМИ под руководством конструктора Николая Коротоношко, построен на опытном заводе института и, в отличие от заокеанской копии, снабжался 180-сильным двигателем ЗИЛ-375. На каждой из двух ведущих тележек с встроенными тормозами крепили четыре резинокордные оболочки-катки диаметром и шириной по 1,2 м с пониженным внутренним давлением, что позволило обойтись без подвески. Для их привода служила сложная и тяжелая система шестеренчатых приводов, именовавшихся гитарами. Управление машиной обеспечивали гидроцилиндры, отклонявшие переднюю тележку в нужную сторону.

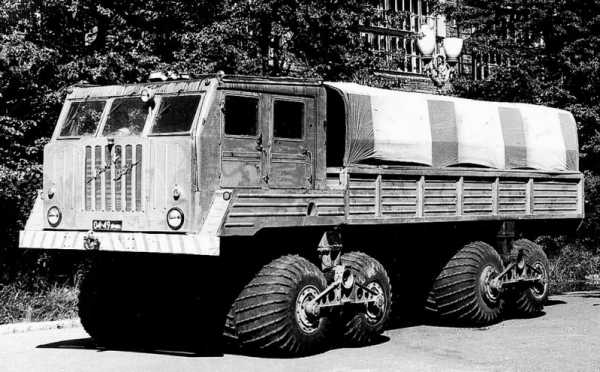

Опытный бортовой восьмикатковый транспортер НАМИ ЭТ-8. 1961 год

Испытания транспортера ЭТ-8 – первое публичное появление машины в журнале «За рулем»

В процессе испытаний были доработаны агрегаты машины ЭТ-8 и намечены главные сферы ее применения в народном хозяйстве и в армии, в том числе для доставки ракетного вооружения по труднопроходимой местности. Вместе с тем, 21-тонный вездеход получился слишком тяжелым (вдвое больше своего американского прообраза), малоподвижным, трудноуправляемым, имел малую степень унификации с обычными автомобилями и не отвечал жестким военным требованиям. Учитывая эти недостатки, а также легкую уязвимость движителей, сложность и ненадежность всей конструкции, военные признали его бесперспективным для армейских целей.

Модернизированный вездеход НАМИ-094 для народного хозяйства. 1963 год

В 1963 году вездеход ЭР-8 переделали в многоцелевой пятитонный гражданский вариант НАМИ-094 «Ураган» с более мощным дизелем ЯМЗ-238. От предшественника внешне он отличался объемными передними крыльями с рифлеными боковинами, удлиненным кузовом с тентом и эффектными хромированными «дудками» звуковых сигналов на крыше.

До 1971-го его испытывали в песках Средней Азии и на заболоченных соляных промыслах, на предприятиях химической и газовой промышленности. В конце концов работы по этой машине были свернуты. Какого-либо влияния на развитие военно-технических разработок вездеходной автотехники она не оказала.

Все описанные выше пробные трехосные автомобили Виталия Грачева тоже не получили никакого развития, но заложенные в них технические решения нашли отражение в семействе корпусных плавающих шасси Брянского автозавода для ракетных систем.

Другие статьи:

nlo-mir.ru

В тени серийных собратьев: уникальные «ЗИЛы»

За столетнюю историю АМО ЗИЛ на старейшем российском автозаводе было создано множество опытных конструкций, ряд из которых предвосхитил развитие отечественного автопрома

текст: Валерий Васильев  /  фото: из архива автора  /  20.07.2016

ПО ГРАЖДАНСКОЙ СТЕЗЕ

На заводе активно создавались опытные и экспериментальные пассажирские машины. В начале 1934 г. на ЗиСе построили трехосный троллейбус ЛК-3 (Лазарь Каганович) — «подарок к 17-му партсъезду ВКП(б)». Шасси машины изготовил НАТИ, электрооборудование — завод «Динамо», а кузов — автозаводцы. 12-метровая машина вагонной компоновки вмещала 80 пассажиров, часть из которых располагались на мягких диванах, отделанных кожзаменителем. Освещенный электролампами салон отапливался в холодное время калорифером, а летом в нем работал вентилятор эжекторного типа.

В мае 1934 г. для обслуживания интуристов изготовили опытный автобус «ЗиС-Люкс» на удлиненном шасси ЗиС-6 (6х4). Это была первая отечественная туристическая машина. Она отличалась рядом дизайнерских новинок: появились крылья с боковыми фартуками, наклонные ветровое стекло и радиатор, утопленные дверные ручки, многоцветная окраска. Салон радиофицировали и оборудовали сиденьями с кожаной обивкой на 28 человек.

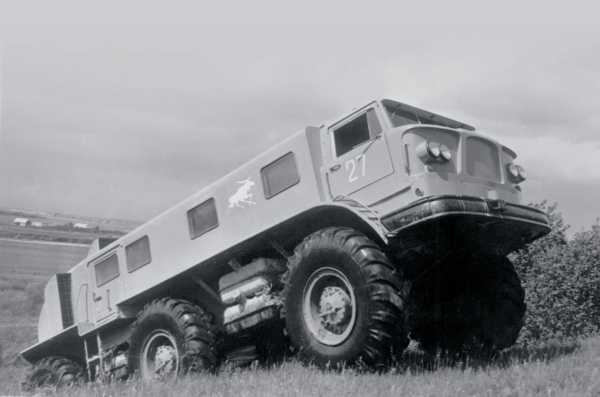

Снегоболотоход ЗиЛ-Э167

К междугородным автобусам вернулись после войны. В начале 1953 г. на испытания отправилась пара экспериментальных заднемоторных машин ЗиС-Э127, каждая их которых могла перевезти 41 пассажира. Однако перетяжеленный лайнер с 200-сильным двигателем неохотно разгонялся, неуверенно тормозил, а из-за большой длины плохо вписывался в повороты. Зато доработка этих образцов привела к появлению известной модели ЗиС-127 (ЗиЛ-127).

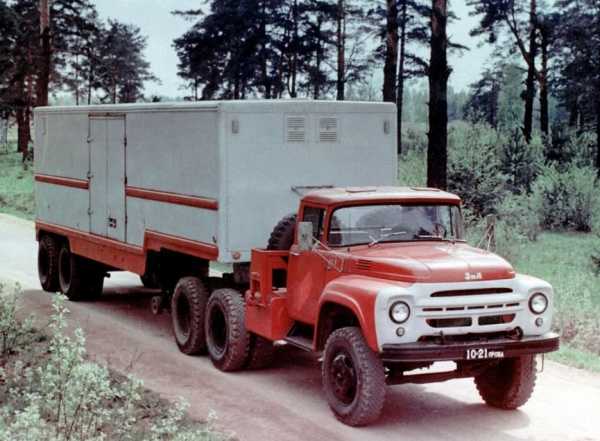

Среди опытных грузовиков можно отметить длиннобазный ЗиЛ-130ГМД (1981), оснащенный дизельным двигателем ЗиЛ-645 и интегральным оперением, а также седельный тягач ЗиЛ-Э133ВЯТ (1982), на котором отрабатывалась установка интегрального оперения и экспериментального дизеля с турбонаддувом КАМАЗ-5Э7403 мощностью 262 л. с.

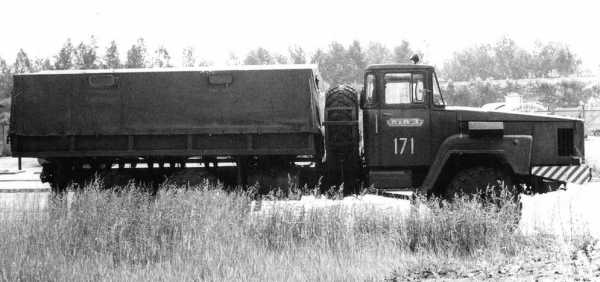

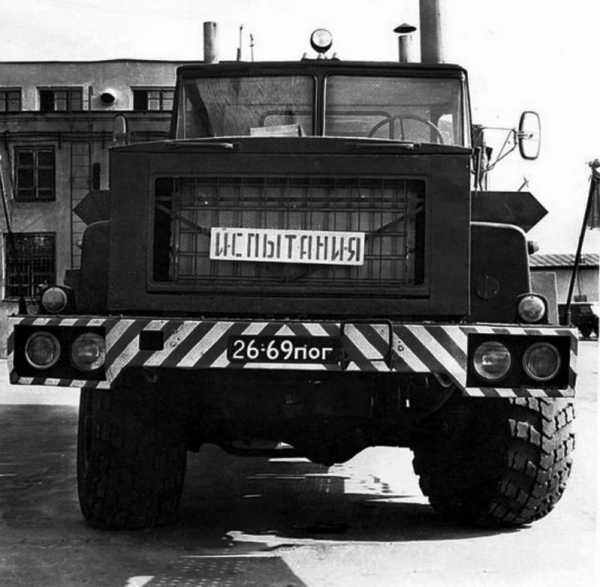

В 1989 г. изготовили большегрузную платформу ЗиЛ-133ГЯК (10х4) для перевозки штамповой оснастки, в 1992 году появились макетный образец седельного тягача ЗиЛ-19.440 (4х2) с кабиной над двигателем иопытныйбескапотный самосвал ЗиЛ-30.250 (8х4) грузоподъемностью 20 т.

В 2009 г. на шасси ЗиЛ-43272Т (4х4) построили макетный образец внедорожника с дополнительным (подкатным) подъемно-опускающимся мостом (с уменьшенной колеей) для повышения проходимости.

АРМЕЙСКАЯ КОЛЕЯ

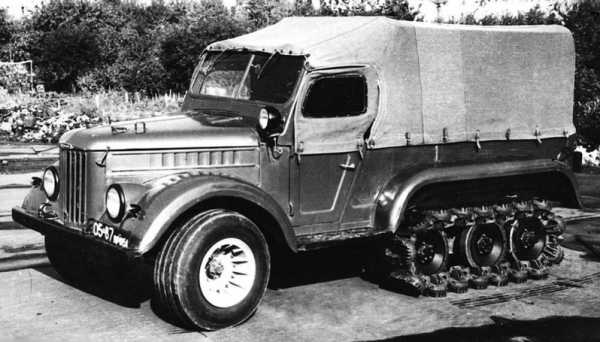

Московские автозаводцы неустанное внимание уделяли экспериментальной базе армейской техники. Зимой 1942–1943 гг. на ЗиСе создали полугусеничный тягач АТ-8 для буксировки артсистем. На нем установили параллельно два двигателя ЗиС-5М мощностью по 75 л. с. каждый с коробками передач и ходовую часть от танка Т-70. Каждый силовой агрегат приводил гусеницу своего борта. Осенью 1943 г. построили два образца более совершенных AT-14. Мощность двух двигателей ЗиС-16 довели до 184 л. с., модернизировали трансмиссию и ходовую часть.

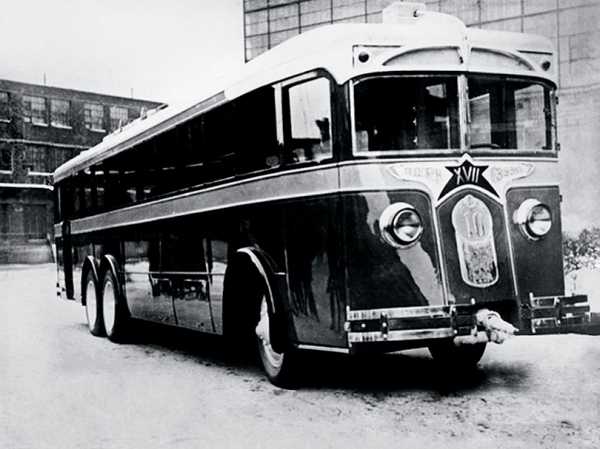

Трехосный троллейбус ЛК-3

С 1954 г. главной кузницей поисковых конструкций стало СКБ под руководством В. А. Грачева. В августе 1955 г. на испытания вышел артиллерийский тягач ЗиС-Э134 (8х8) (макет №1). Оси, расположенные равномерно по базе, 130-сильный мотор, гидромеханическая коробка передач, самоблокирующиеся дифференциалы всех мостов и эластичные шины увеличенного профиля с регулируемым давлением позволили вездеходу по проходимости вплотную приблизиться к среднему гусеничному транспортеру и по ряду параметров превзойти его.

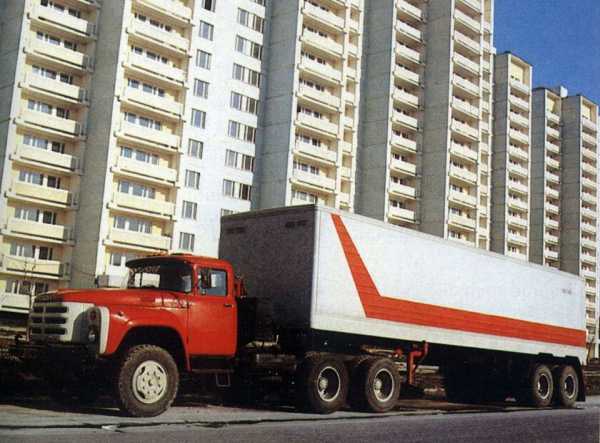

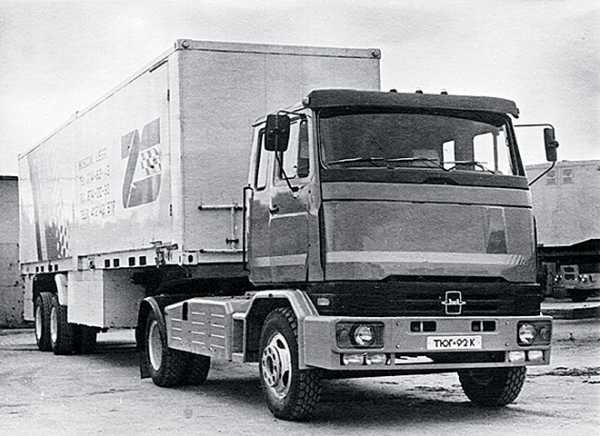

Седельный тягач ЗиЛ-19.440

Трех- и четырехосные ходовые макеты с индексами №2 и №3 (1956) позволили изучить вопросы взаимодействия движителей с различными грунтами, отработать новые силовые схемы, разработать ряд узлов и агрегатов.

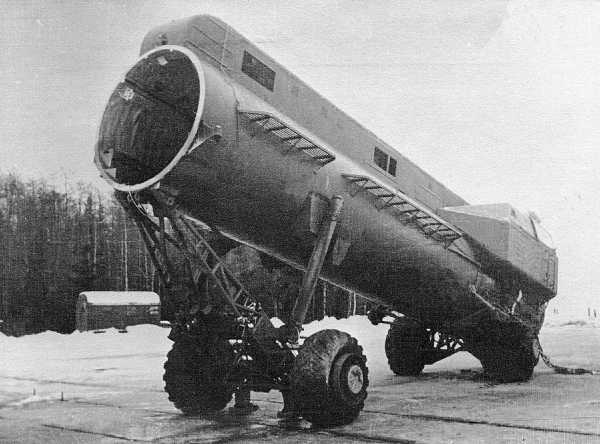

Вертолетная пусковая установка (ВПУ) 9П116

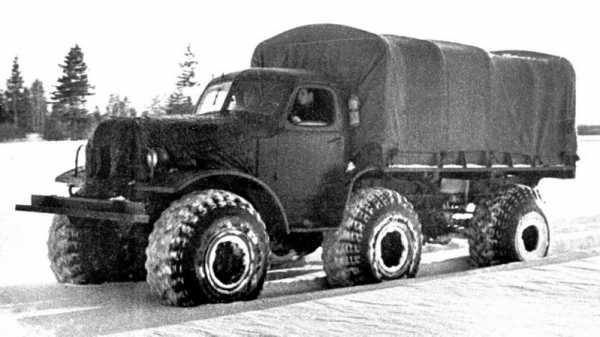

В начале 1957 г. построили опытный артиллерийский тягач ЗиЛ-134 (8х8) с герметичным корпусом. 240-сильный двигатель (V-12), расположенный позади кабины, независимая торсионная подвеска колес, гидромеханическая трансмиссия, самоблокирующиеся дифференциалы и шины 16.00-20 с регулируемым давлением позволили машине буксировать 9-тонную прицепную систему по любому бездорожью. Появившиеся следом опытные трехосные ЗиЛ-136, ЗиЛ-157Р, ЗиЛ-132 и ЗиЛ-132С, помогли изучить преимущества арочных и широкопрофильных шин, а также пневмокатков при движении по слабонесущим грунтам различных типов.

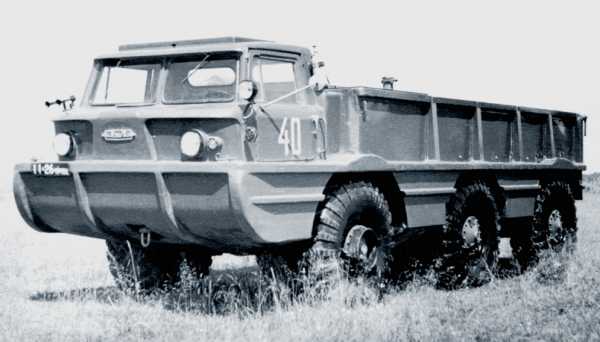

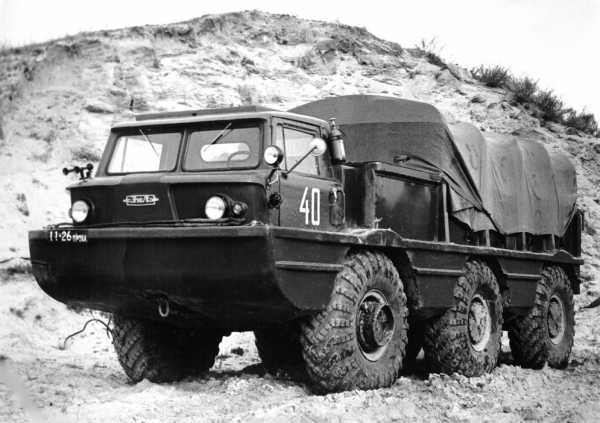

Плавающий транспортер-тягач ЗиЛ-135Б (8х8), изготовленный в 1958 г., имел обтекаемый стальной корпус, двигатели, приводившие каждый колеса своего борта, бездифференциальную схему привода, сближенные средние и разнесенные переднюю и заднюю управляемые оси, пару водометов, автоматические коробки передач и жесткое крепление колес к корпусу.

Вездеход ПКЦ-1 с пневмокатковыми гусеницами

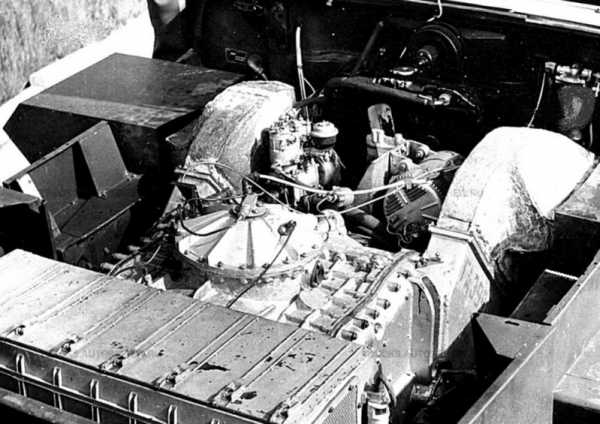

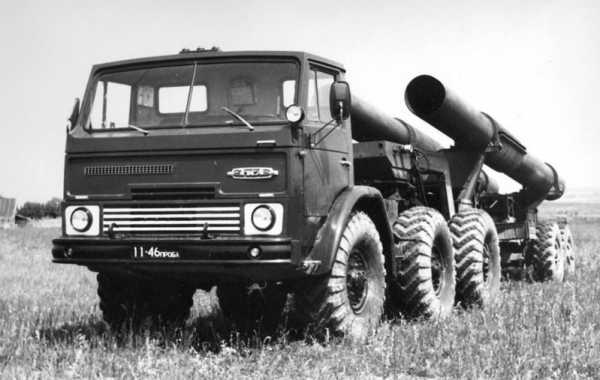

В 1960 г. по такой же схеме выполнили уже не плавающее шасси ЗиЛ-135Е грузоподъемностью 10 т для тактической ракеты «Марс» с наклонным стартом, проведенным впервые в СССР. Кабину изготовили из стеклопластика, а за ней разместили 180-сильные двигатели ЗиЛ-375 и автоматические коробки передач.

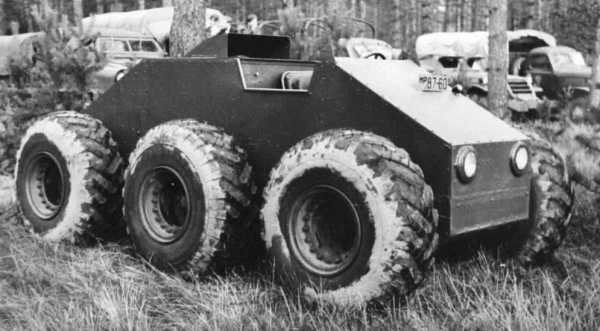

В конце 1962 г. изготовили снегоболотоход ЗиЛ-Э167 (6х6). Модель с равнорасположенными колесами диаметром около 1,8 м и бортовым приводом уверенно преодолевала метровый снег, неглубокие болота, ров шириной 2 м, подъем крутизной 42°. Двигатели мощностью 360 л. с. размещались сзади, а подвеску имели только передние и задние управляемые колеса. Кабина, пассажирский кузов, облицовка мотоотсека и ободья колес выполнили из стеклопластика. На базе этой машины в 1970 г. создали амфибию ЗиЛ-5901 для поиска и спасения космонавтов и спускаемых аппаратов.

ЗиЛ-135Ш с поворотными стойками

Необычностью отличалась вертолетная пусковая установка (ВПУ) 9П116(4×4) с индексом ЗиЛ-135В (1962–1965). Ее предполагалось скрытно доставлять по воздуху в дальний тыл противника для выполнения ракетного удара на расстояние до 270 км. Транспортировал ВПУ на внешней жесткой подвеске вертолет Ми-10.

В 1965 г. на опытном шасси ЗиЛ-135Э (8х8), оборудованном двумя двигатель-генераторными установками постоянного тока и двухскоростными мотор-колесами с поперечным расположением электродвигателей, отрабатывались особенности электрической трансмиссии. Полученный опыт позволил в 1967 г. изготовить ходовой макет ЗиЛ-135Ш, оснащенный стойками с мотор-колесным приводом и электрической следящей системой поворота. Эта работа открывала путь к созданию самоходной платформы особо высокой грузоподъемности для перевозки неделимых грузов.

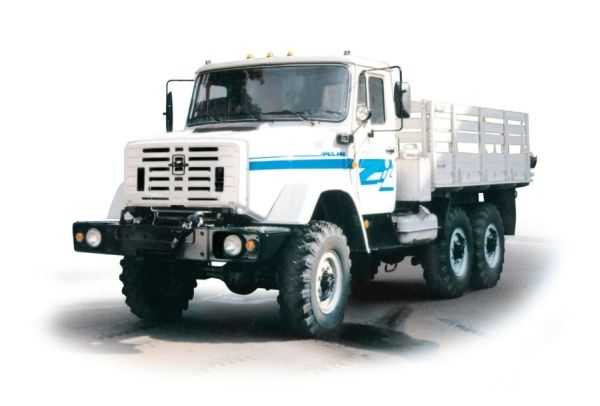

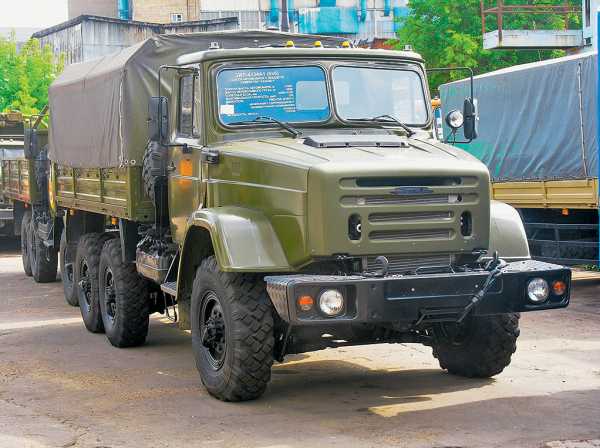

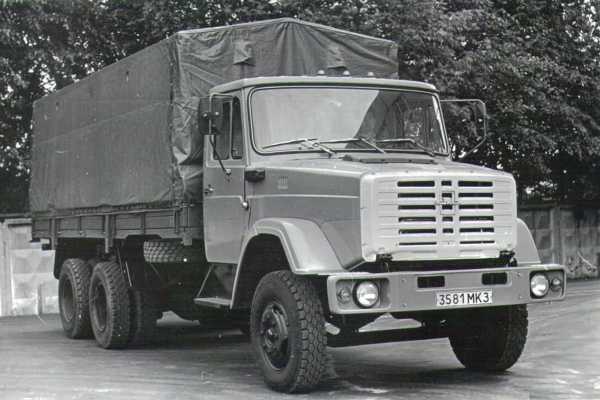

ЗиЛ-4334А1, созданный по проекту КАЛАМ-1

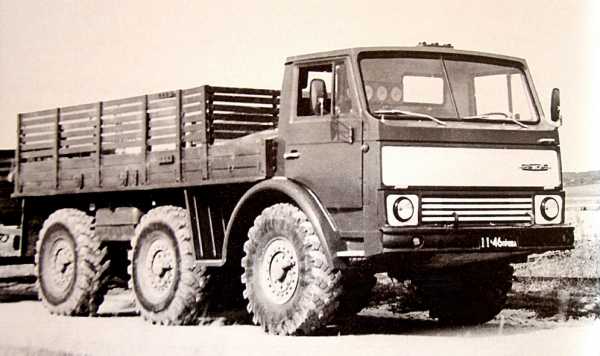

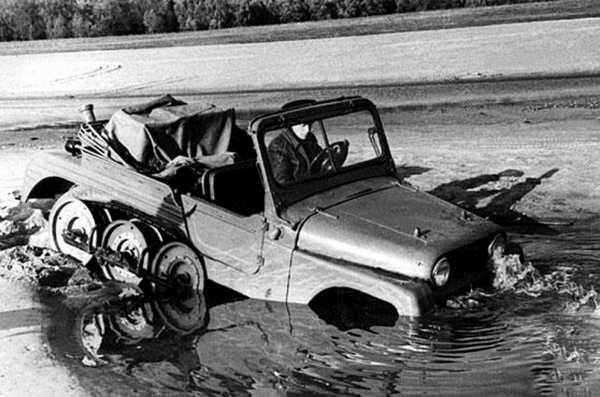

В 1969 г. появился опытный образец 4-тонного плавающего армейского автомобиля ЗиЛ-132А с двигателем ЗиЛ-375, бортовой трансмиссией и механической коробкой передач ЗиЛ-158. В 1974 г. изготовили сельхозгрузовик ЗиЛ-132Р (6х6) с равнорасположенными осями, стеклопластиковой кабиной, 150-сильным двигателем, расположенным позади нее, независимой торсионной подвеской, передними и задними управляемыми колесами.

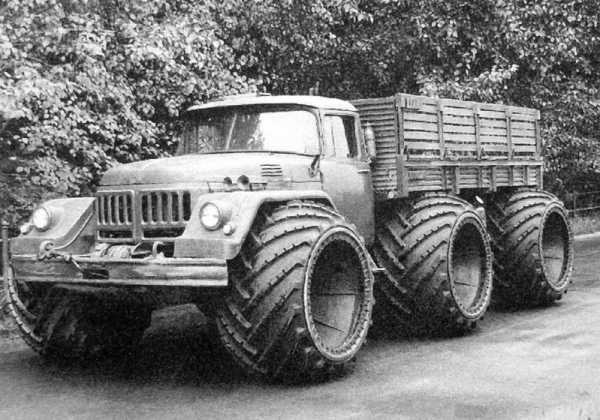

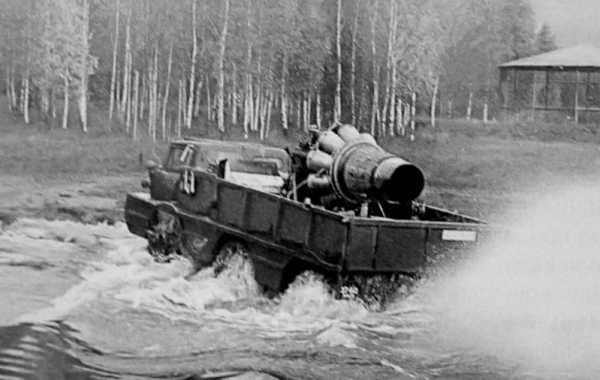

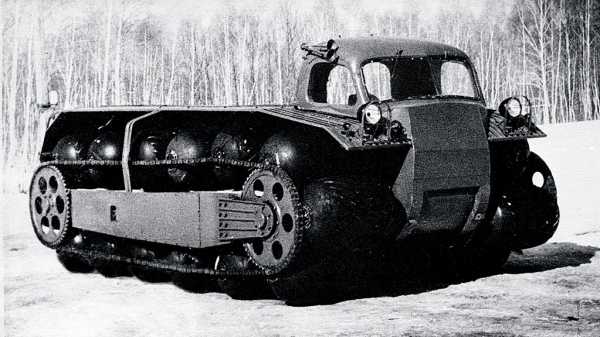

Обширные работы проводились в области нетрадиционных движителей. В 1965 г. испытали макетный образец ПКЦ-1 с пневмокатковыми гусеницами и механической трансмиссией, а 1978 г. — более совершенный образец ЗиЛ-3906 с гидрообъемным приводом. В 1967 г. изготовили вездеход ШН-1 с роторно-винтовым движителем, а в 1972 г. — самый большой в мире шнекороторный снегоболотоход ЗиЛ-4904. Для преодоления тяжелого бездорожья исследовалась возможность применения газотурбинных двигателей, сначала на ЗиЛ-132А установили ТРД ВК-1, а в 1981 г. создали ПЭУ-1Р с АИ-25 ТЛ.

Автомобиль для силовых ведомств ЗиЛ-3901

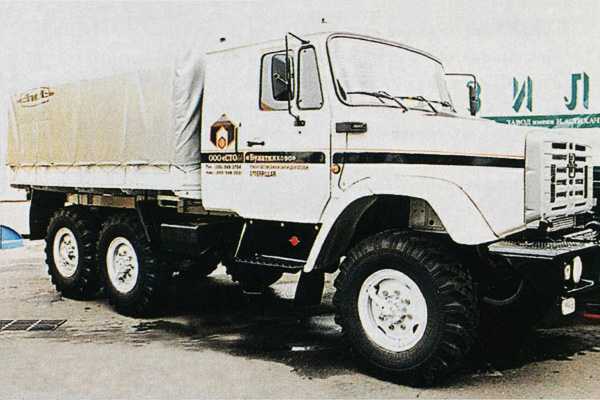

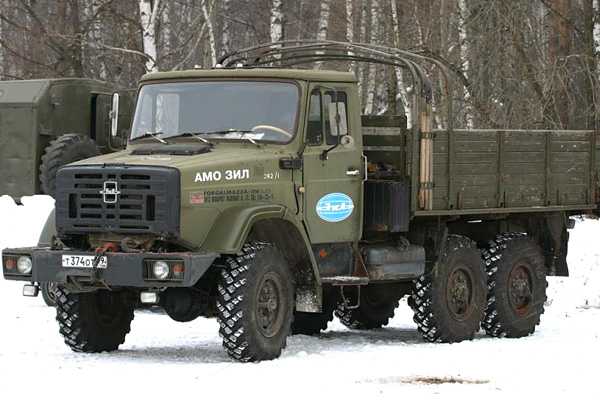

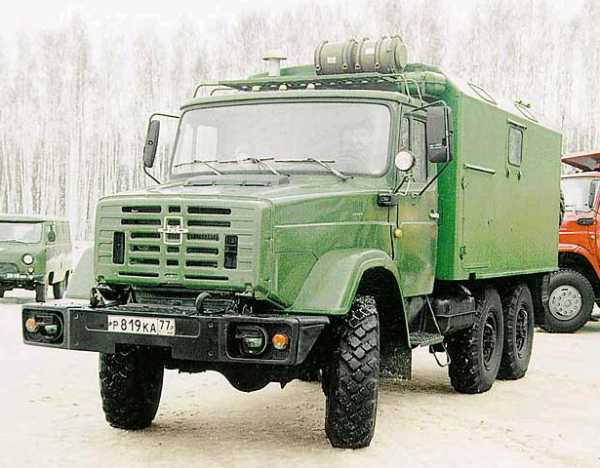

В 2004 г. в экспериментальном цехе АМО ЗИЛ построили опытные армейские грузовики ЗиЛ-4327А1 (4х4) и ЗиЛ-4334А1(6х6) в рамках проекта КАЛАМ-1. Автомобили оснащались независимой подвеской колес модульного типа и модернизированной трансмиссией.

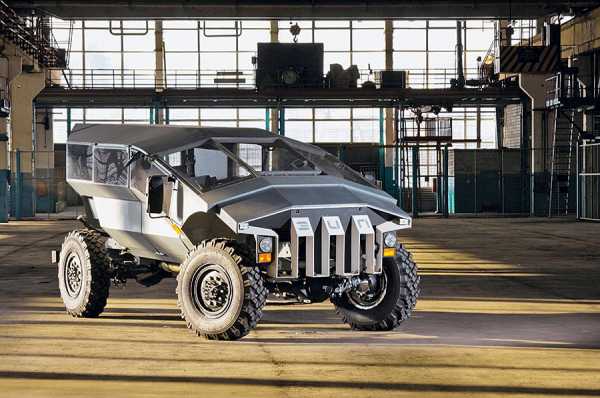

Последней армейской разработкой АМО ЗИЛ стал макетный образец ЗиЛ-3901, изготовленный в 2009 г. Машина (4х4), созданная с использованием 185-сильного дизеля Cummins, коробки передач ZF S5-42 Ecolite, раздаточной коробки и ведущих мостов КАМАЗ, обладала оригинальными компоновкой и дизайном. Бойцы покидали автомобиль через распашные боковые и задние двери специальной конструкции. Используя зиловский опыт, ЗАО «Форт технология» в 2015 г. создала бронеавтомобиль «Фалькатус» (Falcatus) для нужд ФСБ.

5koleso.ru
