Объем кузова ЗИЛ — сколько кубов песка, щебня, дров в самосвале


Популярным видом спецтехники является самосвал ЗИЛ, история которого началась в 1957 году. Первоначально завод имени Лихачева выпускал только военные машины.

Общие сведения

Учитывая их выносливость, широкие технические возможности, автозавод начал выпуск серии автомобилей для сельского хозяйства, различных отраслей промышленности.

Самосвал ЗИЛ, благодаря приемлемой ширине, получил название «колхозник». Чуть позже эти машины стали применять на строительных работах: перевозить землю, песок, щебень.

Возникли вопросы: сколько кубов материалов можно перевезти на таком самосвале, каков объем кузова ЗИЛ?

Виды самосвалов

Эти машины продолжают выполнять свои функции даже сейчас, по прошествии более полувека с начала их выпуска. Вместимость ЗИЛ130 не такой большой, но его хорошо использовать для работы с железнодорожным транспортом, так как высота его кузова равна высоте пола вагона.

Эта особенность значительно упрощает процессы погрузки и выгрузки.

Существует несколько модификаций автомобилей ЗИЛ:

Модель 130 — самый распространенный бортовой автомобиль со следующими размерами платформы:

  • длина — 3752 мм;
  • ширина — 2326 мм;
  • высота — 575 мм.

Перемножив эти величины, получается фактический объем кузова ЗИЛ— 5.02 м3.

Модель 131 представляет собой вездеход с полным приводом, был создан для армии. Размеры: 3600х2322х915 мм.

Фактический объем получается равным 7,64 м³.

Модель 554 — длиннобазная модель, предусматривала разгрузку по боковым сторонам. Вместимость его кузова равна 5 м3. Модель короткобазной модификации ЗИЛ 555 не имела такой возможности. Модификация 554 очень популярна в России, этот автомобиль перевозит сельскохозяйственные грузы.

Самосвал ЗИЛ 555, имеющий скругленный кузов, появился позже под названием Лодочка. Его вместимость меньше всех остальных, она составляет всего 3 м³.

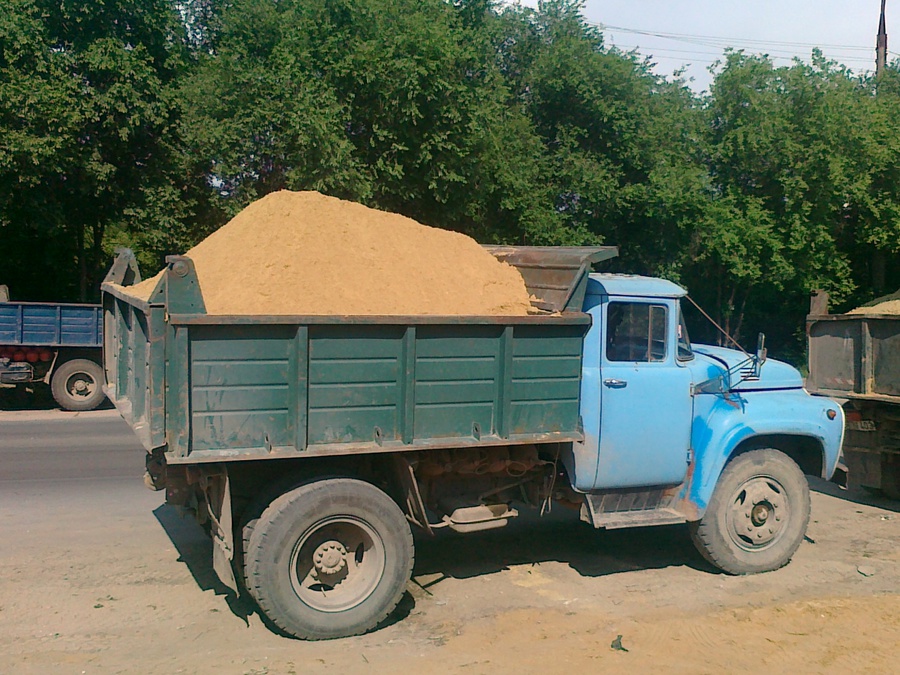

Расчет объема кузова для перевозки песка

При загрузке машины следует учитывать плотность материала. Песок тяжелый. Технические характеристики ЗИЛ 130 позволяют загружать объем кузова самосвала максимально до 5 тонн. Иногда водители допускают загрузку до 6.5 тонны, зная о наличии такой технической возможности у своей машины.

Какой объем кузова ЗИЛ займет песок весом 5 тонн?

Плотность песчаной массы составляет от 1400 до 1800 кг/м3. Для расчета обычно берут среднее значение, равное 1600 кг/м3.

Чтобы не допустить перегруза машины, нужно определить, сколько кубов песка содержится в пяти тоннах. Для этого необходимо выполнить несложное вычисление:

5000:1600 = 3,125 м³, или предельную загрузку:

6500:1600 = 4,063 м³.

Плотность песка можно определить точнее экспериментальным методом. Для этого нужно:

  • взять обычное ведро, емкостью 10 литров, наполнить его песком и взвесить;
  • взвесить ведро без песка;
  • вычесть вес тары из общего веса;
  • разделить полученное значение на 10 — это будет плотность песка в т/м³.

Чтобы не ошибиться в подсчетах количества песка, избежать перегруза машины, рекомендуется делать расчет с поправочным коэффициентом. Рекомендуемая величина коэффициента — 1.1–1.3.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

  • при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
  • при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4. 33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебняПлотность, кг/м³Кубов в 1 тонне материала
Гранитный14700.680
Гравий14000.714
Песчаник13000.769
Терриконовый11500.870
Мраморный15000.667
Известняковый13000.769
Туфовый8001.250
Шлаковый15000.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

  • повышенной влажности – она увеличивает вес одного и того же количества материала;
  • наличия различных примесей, которые могут утяжелить или облегчить материал;
  • размеров фракции.
     Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

Рассчитать вес груза, который войдет в кузов автомобиля, можно по данным производителя сыпучих материалов. Если таких данных нет, то можно определить показатель опытным путем и произвести расчет.

Перевозка других материалов

Для перевозки снега может оказаться полезной информация о весе 1 м3 снежной массы. Эти данные различаются для разных видов снега.

Таблица веса кубометра снега:

Состояние снегаПлотность, кг/м³
Только выпавший50–100
Сухой, чистый100–300
После метели120–180
Снег в степи или тундре200–400
Тающий снег350–600

Сколько кубов дров может вместить ЗИЛ?

Грузоподъемность этих машин составляет 5 т. Вес древесины позволяет загрузить 7–8 кубов березы.

Но из-за разных размеров платформ загрузка разных моделей машин может отличаться.

Классический бортовой 130-й и самосвал 554 модели вмещают 5 м³, а при погрузке с горкой и наращиванием бортов — 7 и более кубометров.

Самосвал 554 модели вмещает 5 кубов.

Самый маленький из этой серии самосвал 555 модели Лодочка вмещает всего 3 кубометра дров. Даже с наращиванием бортов на нем сложно увезти свыше 5,5 кубометров.

Армейский 131-й вмещает дров 7,64 кубометра.

Автомобиль ЗИЛ130 широко применяется во многих областях хозяйственной деятельности благодаря ряду преимуществ, среди них:

  • компактность, позволяющая передвигаться с отличной маневренностью в любых условиях: в городе, на строительной площадке, в условиях бездорожья;
  • простота в обслуживании;
  • широкая кабина, вмещающая троих человек;
  • низкая стоимость техники;

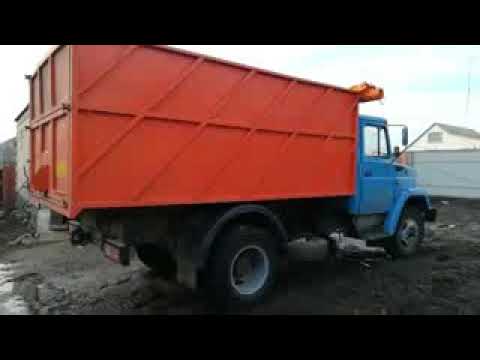

Видео: Автомобили-самосвалы ЗиЛ-ММЗ 1991


Сколько кубов песка, щебня в ЗИЛе самосвал

Транспортировка строительных материалов в кузове машины, требует проведения точного расчёта, например, сколько кубов в самосвале ЗИЛ. Попробуем разобраться, сколько кубов вмещает самый популярный вид спецтехники на постсоветском пространстве. Первоначальный вариант машины имел объем 4 куба. Данные параметры были характерны для всеобщего любимца ЗИЛ-130, который используется на протяжении почти 50 лет. Именно столько времени прошло с момента выпуска первой серии машины. За эти годы авто модернизировалось, расширялись технические возможности, и габариты ЗИЛа самосвала изменялись в лучшую сторону.

История российского большегруза

Отправной точкой отсчёта истории предприятия считается 1957 год. В первые годы, завод изготавливал исключительно военные версии самосвалов. Чуть позже, учитывая выносливость машины, и расширенные технические данные, автозавод выпускал спецтехнику, которая предназначалась для динамично развивающихся отраслей промышленности и сельского хозяйства того периода. По праву, приемлемая ширина ЗИЛа самосвала стала причиной того, чтобы автомобиль получил своё второе название – «колхозник».

Таким образом, можно смело утверждать, что, начиная со второй половины 60-х годов прошлого столетия, ЗИЛ уверенно удерживает первенство среди аналогичного класса транспорта на постсоветском пространстве. Чуть позже машина стала применяться не только в сельском хозяйстве, но и для осуществления вспомогательных работ на строительстве – перевозка земли, щебня, песка. Естественно, многие стали задаваться вопросом, сколько кубов песка в ЗИЛе самосвале. Чтобы грамотно ответить на этот вопрос, необходимо изучить технические параметры всех классов машин, выпущенные за почти 40 летнюю историю их существования.

ЗИЛ-164А

Следует отметить, что существует несколько модификаций машины. Это традиционная 131 модель, бортовой автомобиль 130 серии, самосвальный вариант, который имеет форму «лодочки» – 555 серии. Особой популярностью пользовались ЗИЛы 554 модели, используемые для перевозки дров и прочих сыпучих строительных материалов.

Как правильно рассчитать объем кузова ЗИЛ

Для того чтобы узнать сколько кубов щебня в ЗИЛе самосвале, необходимо знать точные параметры объёма самого кузова. Для примера приведём данные самой популярной 130 модели машины.

Технические данныеЗначение
Общая техническая площадь для самосвальной платформы8,7 м2
Максимальный объем для самосвальной платформы5 м3
Максимальный объём с надставными бортовыми конструкциями7,8 м3
Предельный угол подъёма платформенной части50 градусов
Режим управления разгрузкойВправо, влево, назад
Размер кузова ЗИЛ самосвал по платформе2325х3752 мм.

Если рассматривать характеристики, то максимальный объем кузова самосвала ЗИЛ может загрузить около 5 тонн. При наличии технической возможности допускается увеличение веса до отметки 6,5 тонн. Водители знают о данной особенности машины, и, при заказе, обязательно учитывают данный фактор. Как правило, в кузов, при перевозке обычных дров, можно вместить до 7-8 кубов материала.

Дополнительные нюансы расчёта

Кроме этого есть вспомогательные нюансы, которые определяют объем самосвала ЗИЛ при транспортировке различных групп строительных материалов. Большинство знают, что в ЗИЛе очень выгодно перевозить строительный песок, даже в небольших объемах, поскольку он может понадобиться только для возведения фундамента здания или проведения штукатурных работ. Лучшим вариантом расчёта данных для перевозки станет онлайн-калькулятор, который можно найти на строительном сайте.

Ниже приведены достоверные факты, сколько в 1 м3 содержится веса, например, разного по структуре и природе снежного материала.

ПараметрыЗначение
Материал снега (его состояние)Вес на 1 м3 машины
Снег, который только что выпал50-100 кг
Сухой или чистый снег100-300 кг
Снег, который насыпан с метелями120-180 кг
Снег в тундре или степной зоне200-400 кг
Снег, который тает350-600 кг

Один и тот же материал имеет разную плотность, а соответственно отличающийся вес из расчёта 1 м3.

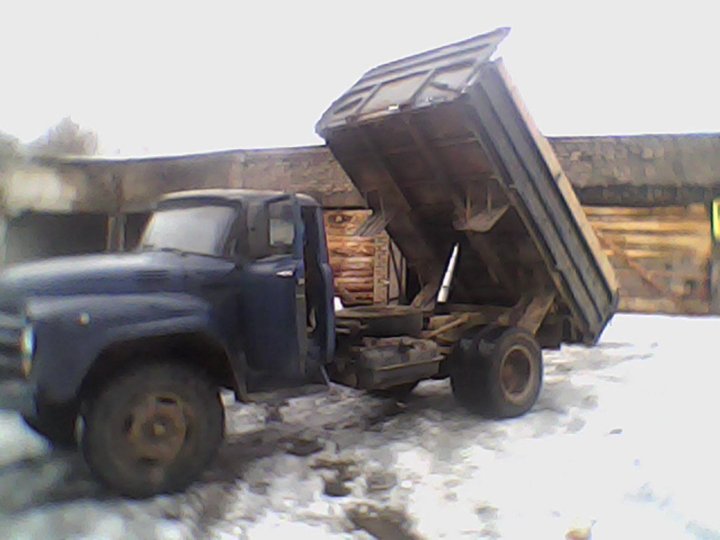

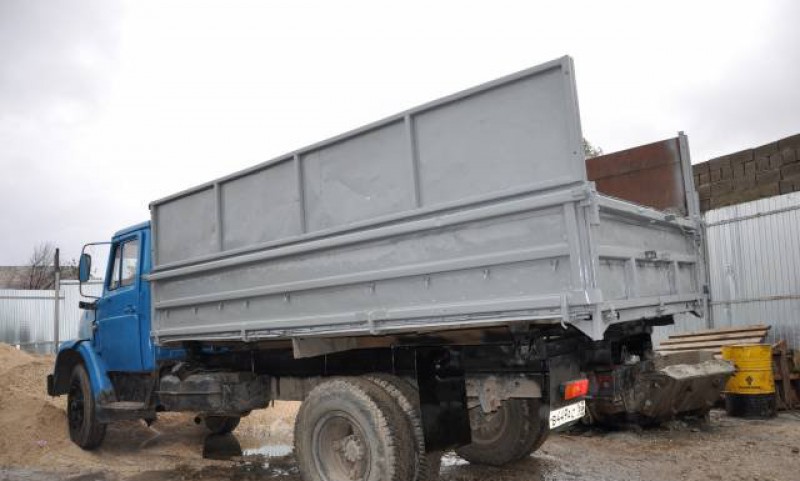

ЗИЛ самосвал в работе

В России для перевозки материалов применяют тот или иной тип машины лихачевского производства, при этом габаритные размеры самосвал ЗИЛ для серийного ряда популярной модели 130 будут таковы:

ДанныеЗначение
Габаритная длина6 675 мм
Колея для передних колёс1 800 мм
Колея для задних колёс1 790 мм
Общая высота ЗИЛа самосвала под крышу2 400 мм
Высота с учетом края бортов2 050 мм
Колёсная база3 800 мм
Угол преодоления для наклона38 градусов
Диаметр для разворота14 метров
Масса снаряжения5 100 кг
Общая грузоподъёмность ЗИЛ самосвала9 000 кг
Полная масса машины с навесным оборудованием14 100 кг
Максимальное распределение веса на переднюю ось4 200 кг
Допустимый вес на заднюю ось9 900 кг

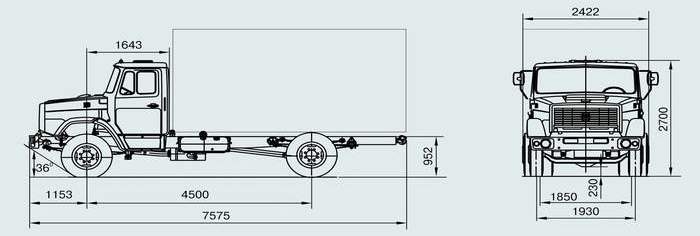

Это основные данные и размеры самосвала ЗИЛ, предназначенные для общего расчёта максимального веса для перевозки сыпучих нерудных материалов.

Как рассчитать количество кубов песка в кузове ЗИЛа

При расчёте количества кубов загрузки материала, например песка, перед началом необходимо узнать влажность и плотность материала. Попробуем на примере выяснить, как изменяется объем кузова ЗИЛ самосвал. Песчаная масса имеет вес насыпной плотности примерно 1400-1800 кг/м3. Если нет каких-либо отклонений, то для расчёта берут средневзвешенную плотность, примерно 1600 кг\м3. Это приблизительный вес для 1 м3 песчаного материала. Для того чтобы преобразовать его в тонны, достаточно поделить значение ровно на 1 000.

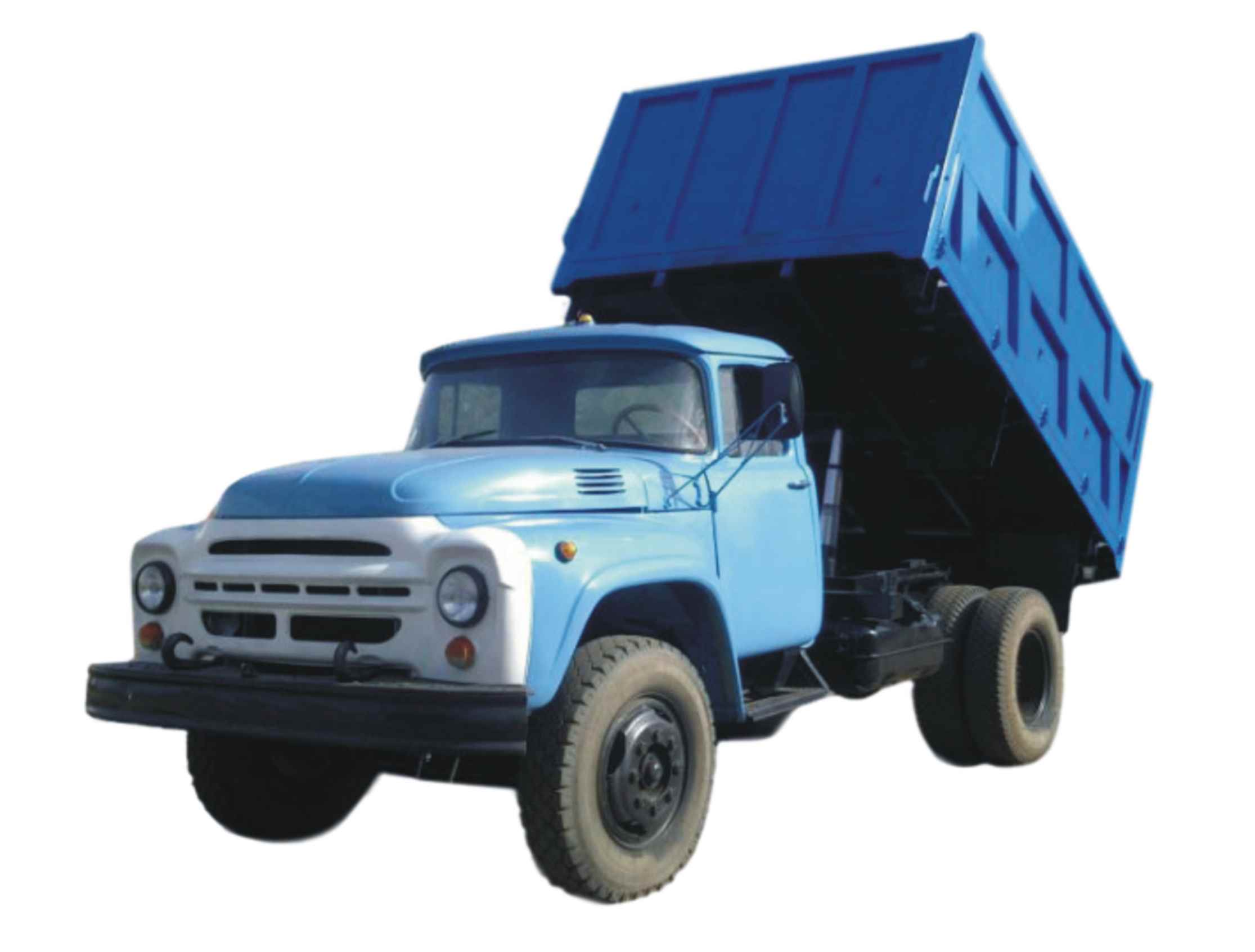

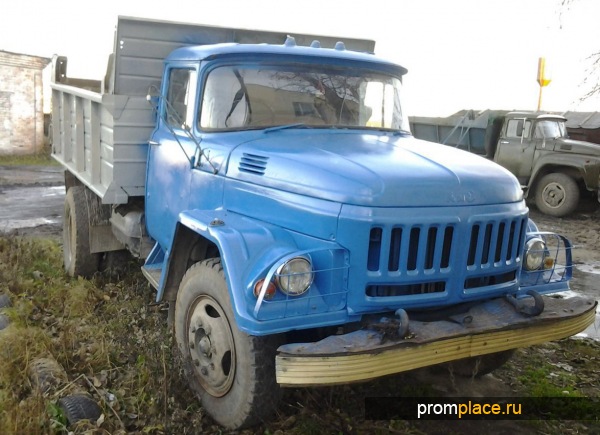

ЗИЛ самосвал

Чтобы рассчитать, сколько кубов в 1 тонне песка, необходимо решить нехитрую математическую задачу, выполняя действия в обратном порядке:

1000÷1600 = 0,625 м3

Для того, чтобы получить точное число, необходимо провести экспериментальный расчет. Берём для этих целей обычное строительное ведро объёмом 10 литров.

Отсыпаем песок, далее:

  • ставим ведро на весы, предварительно взвесив.
  • От показаний прибора отнимаем значение веса пустого ведра.
  • Делим значение на 10 и получаем данные плотности песка в т\м3.
  • единицу делим на значение из предыдущего пункта, получаем объем в кубометрах из расчёта для 1 тонны.

Если заказать определённую партию песка, то он, что в кузове машины, что на строительной площадке даёт усадку. Количество кубов уменьшится, но вес останется прежним. Образно говоря, происходит увеличение только плотности. Чтобы не было ошибок при расчёте и перегруза машины, необходимо использовать поправочный коэффициент. Рекомендуемое значение от 1,1 до 1,3.

Количество кубов гравия или щебня в кузове ЗИЛа

Расчет щебня можно произвести ориентировочно. Возьмем, к примеру, максимальный вес кузова. Будем считать, что ЗИЛ перевезёт около 7,7 тонн груза. Общий объем платформы составит не более 6 м3.

  • Для перевозки щебня, имеющего насыпную плотность 1300 кг\м3. Необходимо произвести расчет в обратном порядке:

7,7 тонн:1300 кг\м3= 5,9 м3.

  • Щебень, имеющий плотность около 1470 кг\м3. Расчет аналогичный:

7,7 тонн: 1470 кг\м3= 5,2 м3.

Чтобы не было перегруза, применяем правило поправки с коэффициентом. Первый вариант щебня – максимальная загрузка не более 5,5 м3, для второго около 5 м3.

Чтобы правильно рассчитать количество материала для погрузки того или иного вида стройматериала, необходимо знать его насыпную плотность.

Ниже приведена таблица значений, сколько тонн в кубе различных видов сыпучего строительного материала:

ДанныеЗначение
Наименование вида щебняВес 1 м3 щебня, кг
Гравий1400
Гранитный1470
Песчаник1300
Терриконовый1150
Туфовый800
Мраморный1500
Известняковый1300
Шлаковый1500

Аналогичные данные можно привести для песка с различными характеристиками:

Песок (тип)Плотность, т\м3Кубов в 1 тонне
Карьерный неочищенный1,7 – 1,80,56 – 0,59
Карьерный сеяный1,6 – 1,750,57 – 0,63
Карьерный намывной1,6 – 1,650,61 – 0,63
Речной тип1,63 – 1,650,61

В ряде случаев необходимо учитывать параметр влажности, который влияет на плотность песка, увеличивая его вес.

На плотность щебня влияют некоторые дополнительные параметры, в частности:

  • Влажность. Чем выше этот показатель, тем тяжелее вес 1 тонны.
  • Состав. Наличие дополнительных компонентов утяжеляют вес или наоборот делают материал лёгким, но общий вес зависит от влажности.
  • Размер фракции. Как правило, для каждой фракции устанавливается свой стандартный параметр по единой шкале, с учетом возможного коэффициента.

Чтобы уточнить, сколько тонн войдёт в кузов ЗИЛа, необходимо получить уточняющие сведения у производителя сыпучих материалов по основным параметрам. Если нет возможности их получить, используется расчет количества опытным путём. При необходимости можно использовать онлайн-калькулятор для расчёта требуемых данных.

Обзор автомобиля ЗИЛ-130

Марина

Дата публикации:

Январь 31, 2018

Рейтинг статьи:

Загрузка. ..

Понравилась статья?

Поделиться статьей

похожие статьи

ЗИЛ 4-5 куба | Щебень, песок, уголь 2-3 м³

ЗИЛ самосвал с объемом кузова

4, 5, 6 куба

считается одной из самых распространенных машин, предназначенных для привоза песка, щебня, гравия и других сыпучих материалов на садовые участки и приусадебные хозяйства. Отличается самосвал от обычных грузовиков тем, что выгрузка перевозимого им материала осуществляется механическим путем, за счет поднятия кузова и принудительного сбрасывания груза.

Автомобиль-самосвал ЗИЛ-ММЗ-4502

произведенный на шасси Зил-130, представляет собой двухосный автомобиль с задними ведущими колесами, оснащенный металлическим кузовом и гидравлическим опрокидывающим устройством, для выгрузки материала назад.
Габариты ЗИЛ:
Длина автомобиля 5490 мм
Ширина автомобиля 2500
Высота автомобиля 2540
Высоты опрокидывания кузова 4100
Объем доставляемого материала 4-5 кубов
Вес перевозимого груза 5-6 тонн
Внутренние размеры кузова в мм:
длина 2600
ширина 2300
высота 635
объем кузова по основные борта куб. м: 3.8
с наращенными бортами 5.3 куба

Грузоперевозки на самосвале ЗИЛ.

Грузовые перевозки на самосвале ЗИЛ идеально подходят для тех покупателей, у кого строительство дома или дачи подходит к завершающему этапу.
Нет смысла привозить большой объем песка, щебня или гравия, когда до завершения работ остается довезти 2, 3 или 4 куба.
Использовать ЗИЛ для крупных строительных объектов, где необходима доставка большого объема материала, не имеет резона.

Например, если вы решили выложить двор тротуарной плиткой или брусчаткой и для песчано-гравийной подушки нужно всего по 4, 5 куба песка и щебня; заканчиваются запасы дров или угля, а привезти надо всего 3, 4 куба или пару, тройку тонн; утеплить пол и стены керамзитом; купить небольшой объем питательной почвы и удобрений для сада и огорода.

Для подобных ситуаций можно заказать услугу доставки на самосвале ЗИЛ.
Эти легкие и маневренные автомобили, способны доставить по вашему заказу торф, навоз или перегной прямо на участок.
Вес перевозимых грузов на этом самосвале не превышает 7-8 тонн.
Конечно, такой объем строительного материала и удобрений можно привезти и на более больших грузовиках, таких как КАМАЗ или МАЗ, но цена доставки на этом транспорте будет на порядок выше, чем привоз на автомобиле ЗИЛ.
Необходимо знать, чем больше машина весит, тем выше риск повреждения дорожного покрытия.

В зависимости от размера кузова и высоты наращенных бортов на самосвале ЗИЛ, небольшого веса материалы, такие как торф, перегной, керамзит, дрова, торфяные и песчаные смеси, перепревший навоз, позволительно привозить до 6-7 кубов. ЗИЛ пользуется большим спросом у собственников земельных участков и остается одним из самых универсальных грузовых автомобилей для перевозки груза.

Самосвал ЗИЛ-СААЗ 454510 Технические характеристики:
Базовое шасси ЗИЛ-494560/ЗИЛ-497442
Масса перевозимого груза, кг-6000
Вместимость грузовой платформы, м3-5,4
Направление разгрузки назад
Угол подъема грузовой платформы в градусах-50
Внутренние размеры грузовой платформы, мм-3050х2337х780
Полная масса транспортного средства, кг-11000
Габаритные размеры, мм-6250х2500х2660

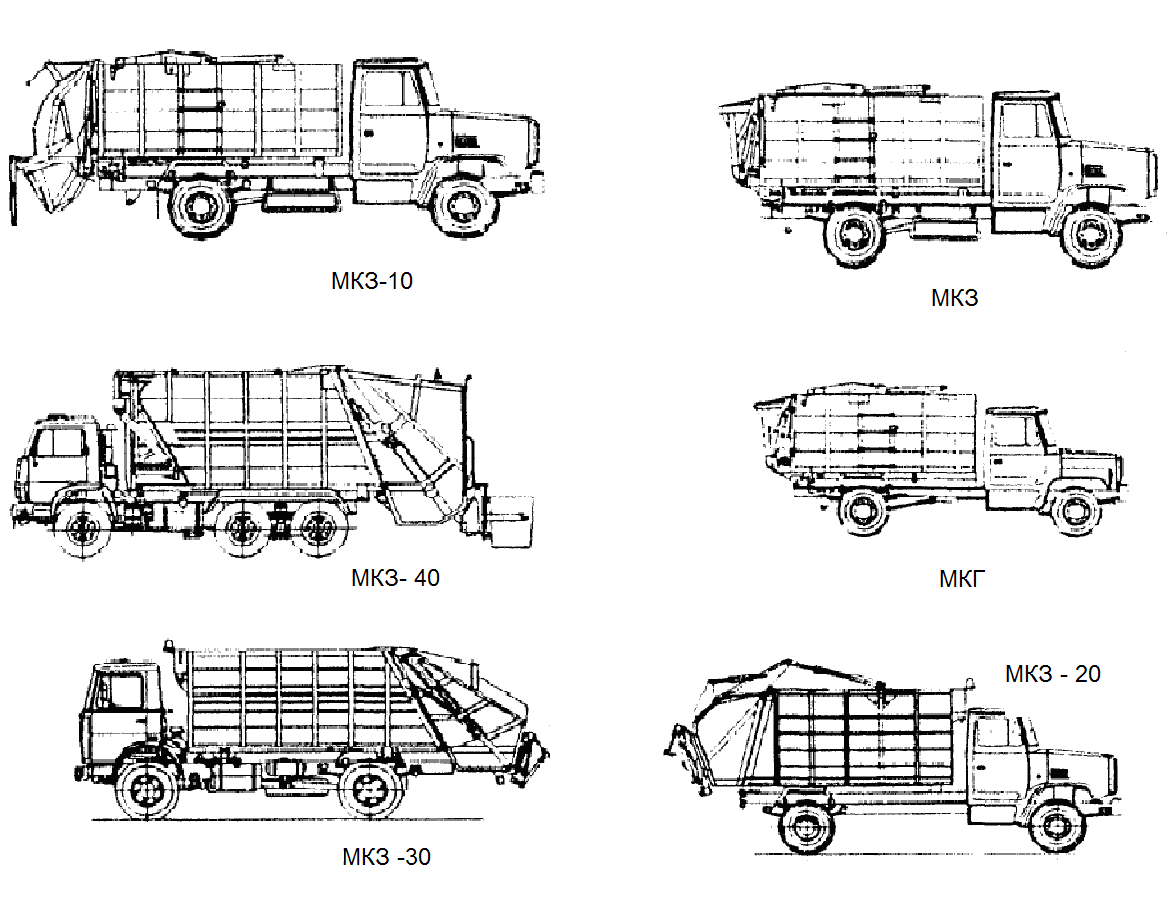

Вывоз строительного и бытового мусора на самосвале ЗИЛ.

Много мусора скапливается на участке на протяжении дачного сезона: сорняки с огорода, скощенная трава, спиленные ветки с деревьев. После демонтажа помещений образуется много строительного мусора, стекло, дверные и оконные рамы, доски. Не вессь мусор можно утилизировать и тем более сжигать, ведь при неправильном сгорании мусора, пламя может распространиться на соседние дома и ближайшие участки, не говоря уже о вреде загрязнение воздуха продуктами горения. Мы рекомендуем для вывоза строительного и бытового мусора, в частном секторе, на садовых и дачных участках, использовать самосвал ЗИЛ. При его малых габаритах, этот автомобиль без усилий заезжает в узкие ворота, не разрушая при этом дороги и подъезда к вашему дому.

Малый радиус поворота самосвала ЗИЛ, хорошая маневренность и обзорность позволяют доставить материал для стройки и облагораживания участка в труднодоступные места.

Объем зила в кубах – АвтоТоп

Автор: Вячеслав Беляев, опубликовано 29/11/2016

Еще статьи из раздела Отвечаем на вопросы

Интернет часто спрашивают, сколько ЗиЛ в себя вмещает кубов дров. Но хороших статей на эту тему нет. Мы решили быть первыми и ответить, сколько же помещается в 130-й.

Следует сказать, что существует несколько модификаций ЗиЛа, на которых перевозят дрова. Это может быть 131-й, бортовой 130-й, или самосвальный ЗиЛ Лодочка с маркировкой 555. А также дровца могут сложить в 554-й. Это тоже самосвал, но с обычным квадратным кузовом.

С точки зрения грузоподъемности все автомашины завода им. Лихачева одинаковые. Они берут на борт до 5 тонн груза. Если водитель не жалеет машину, то нагрузит 6,5 тонн. Исходя из веса древесины, можно сказать, что машина может увезти 7-8 кубов берёзы.

Все модели ЗиЛа имеют разные размеры платформы. Соответственно, древесины в них влезает разное количество.

Сколько дров в 130-м

Классический 130-й бортовой имеет длинную базу и платформу. Внутренние размеры: длинна 3752 мм, ширина 2326 мм, высота 575 мм. Фактически в него вмещается 5 метров кубических. А если нарастить борта и грузить с горкой, поместится 7 и более кубометров.

Объем ЗиЛ 554

Следующая машина, на которой часто привозят в дрова – это самосвальный 130-й ЗиЛ с квадратным кузовом, маркировка у него 554. Размеры борта: длина 3340 мм, ширина 2300 мм, высота 650 мм. В него тоже помещается 5м3 объема. Без наращивания высоты бортов более 5 кубов в него уложить проблематично.

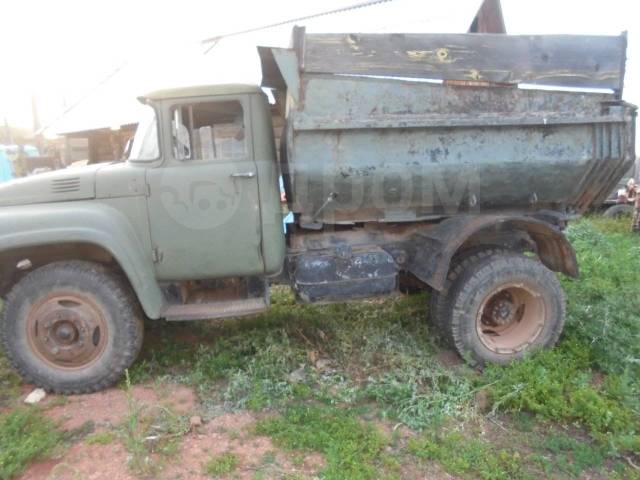

Сколько дров входит в ЗиЛ 555 Лодочка

Очень часто в Подмосковье встречаются так называемые Лодочки. Это самосвалы ЗиЛ 555 с кузовом овальной формы. Это самый маленький из ЗиЛов.

На нем привезут всего 3 куба дровишек. Даже с наращенными бортами на такой машине сложно увезти более 5,5 кубиков.

Вместимость 131-го

Следующий автомобиль называется ЗиЛ 131. Это вездеход, с полным приводом. Предназначен был для армии.

Сколько же кубов дров влезет в этого армейского монстра? По техническим данным размеры платформы у него следующие: длинна 3600 мм, ширина 2322 мм, высота 915 мм. Перемножив цифры получится – 7,64м3.

рейтинг цена/практичность

ЗИЛ самосвал с объемом кузова

4, 5, 6 куба

считается одной из самых распространенных машин, предназначенных для привоза песка, щебня, гравия и других сыпучих материалов на садовые участки и приусадебные хозяйства. Отличается самосвал от обычных грузовиков тем, что выгрузка перевозимого им материала осуществляется механическим путем, за счет поднятия кузова и принудительного сбрасывания груза.

Автомобиль-самосвал ЗИЛ-ММЗ-4502

Грузоперевозки на самосвале ЗИЛ.

Грузовые перевозки на самосвале ЗИЛ идеально подходят для тех покупателей, у кого строительство дома или дачи подходит к завершающему этапу.
Нет смысла привозить большой объем песка, щебня или гравия, когда до завершения работ остается довезти 2, 3 или 4 куба.
Использовать ЗИЛ для крупных строительных объектов, где необходима доставка большого объема материала, не имеет резона.

Например, если вы решили выложить двор тротуарной плиткой или брусчаткой и для песчано-гравийной подушки нужно всего по 4, 5 куба песка и щебня; заканчиваются запасы дров или угля, а привезти надо всего 3, 4 куба или пару, тройку тонн; утеплить пол и стены керамзитом; купить небольшой объем питательной почвы и удобрений для сада и огорода.

Для подобных ситуаций можно заказать услугу доставки на самосвале ЗИЛ.
Эти легкие и маневренные автомобили, способны доставить по вашему заказу торф, навоз или перегной прямо на участок.
Вес перевозимых грузов на этом самосвале не превышает 7-8 тонн.
Конечно, такой объем строительного материала и удобрений можно привезти и на более больших грузовиках, таких как КАМАЗ или МАЗ, но цена доставки на этом транспорте будет на порядок выше, чем привоз на автомобиле ЗИЛ.
Необходимо знать, чем больше машина весит, тем выше риск повреждения дорожного покрытия.

В зависимости от размера кузова и высоты наращенных бортов на самосвале ЗИЛ, небольшого веса материалы, такие как торф, перегной, керамзит, дрова, торфяные и песчаные смеси, перепревший навоз, позволительно привозить до 6-7 кубов. ЗИЛ пользуется большим спросом у собственников земельных участков и остается одним из самых универсальных грузовых автомобилей для перевозки груза.

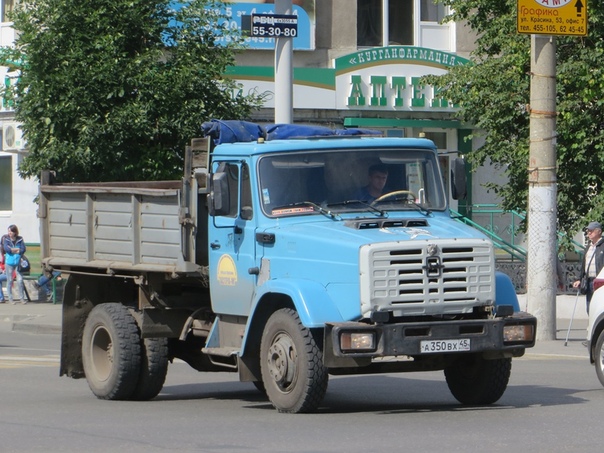

Самосвал ЗИЛ-СААЗ 454510

Вывоз строительного и бытового мусора на самосвале ЗИЛ.

Много мусора скапливается на участке на протяжении дачного сезона: сорняки с огорода, скощенная трава, спиленные ветки с деревьев. После демонтажа помещений образуется много строительного мусора, стекло, дверные и оконные рамы, доски. Не вессь мусор можно утилизировать и тем более сжигать, ведь при неправильном сгорании мусора, пламя может распространиться на соседние дома и ближайшие участки, не говоря уже о вреде загрязнение воздуха продуктами горения. Мы рекомендуем для вывоза строительного и бытового мусора, в частном секторе, на садовых и дачных участках, использовать самосвал ЗИЛ. При его малых габаритах, этот автомобиль без усилий заезжает в узкие ворота, не разрушая при этом дороги и подъезда к вашему дому.

Объем кузова ЗИЛ

ЗИЛ самосвал 4-5 кубов

ЗИЛ самосвал с объемом кузова

4, 5, 6 куба

считается одной из самых распространенных машин, предназначенных для привоза песка, щебня, гравия и других сыпучих материалов на садовые участки и приусадебные хозяйства.

Сколько кубов дров в ЗиЛе – достоверная информация

Отличается самосвал от обычных грузовиков тем, что выгрузка перевозимого им материала осуществляется механическим путем, за счет поднятия кузова и принудительного сбрасывания груза.

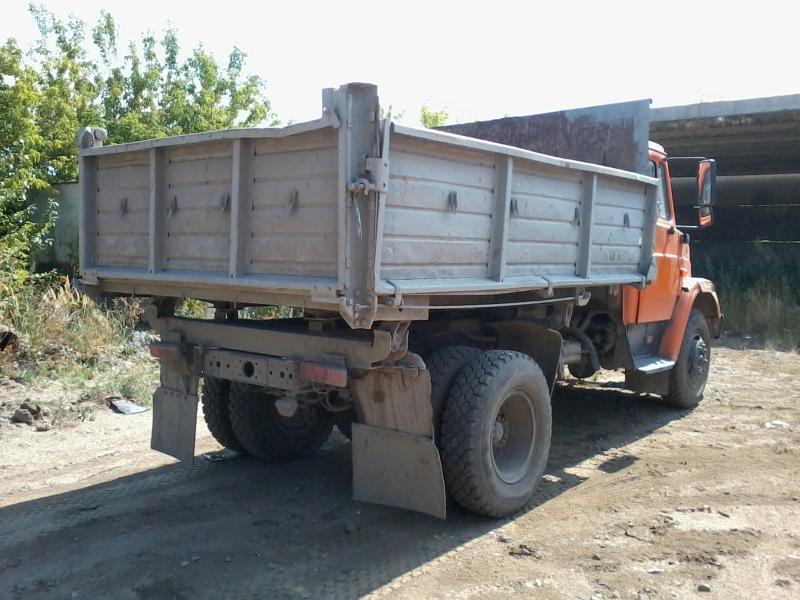

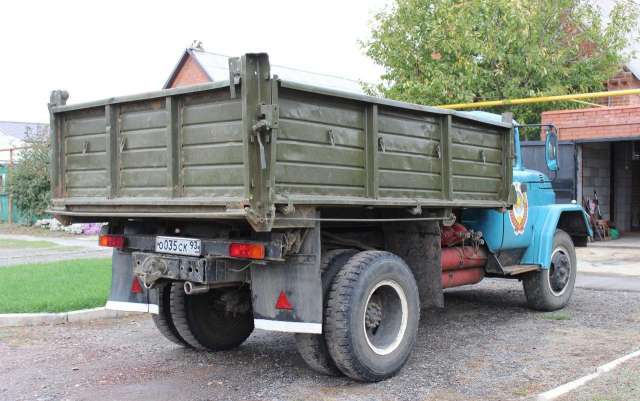

Автомобиль-самосвал ЗИЛ-ММЗ-4502

произведенный на шасси Зил-130, представляет собой двухосный автомобиль с задними ведущими колесами, оснащенный металлическим кузовом и гидравлическим опрокидывающим устройством, для выгрузки материала назад.
Габариты ЗИЛ:
Длина автомобиля 5490 мм
Ширина автомобиля 2500
Высота автомобиля 2540
Высоты опрокидывания кузова 4100
Объем доставляемого материала 4-5 кубов
Вес перевозимого груза 5-6 тонн
Внутренние размеры кузова в мм:
длина 2600
ширина 2300
высота 635
объем кузова по основные борта куб. м: 3.8
с наращенными бортами 5.3 куба

Грузоперевозки на самосвале ЗИЛ.

Грузовые перевозки на самосвале ЗИЛ идеально подходят для тех покупателей, у кого строительство дома или дачи подходит к завершающему этапу.
Нет смысла привозить большой объем песка, щебня или гравия, когда до завершения работ остается довезти 2, 3 или 4 куба.
Использовать ЗИЛ для крупных строительных объектов, где необходима доставка большого объема материала, не имеет резона.

Например, если вы решили выложить двор тротуарной плиткой или брусчаткой и для песчано-гравийной подушки нужно всего по 4, 5 куба песка и щебня; заканчиваются запасы дров или угля, а привезти надо всего 3, 4 куба или пару, тройку тонн; утеплить пол и стены керамзитом; купить небольшой объем питательной почвы и удобрений для сада и огорода.

Для подобных ситуаций можно заказать услугу доставки на самосвале ЗИЛ.
Эти легкие и маневренные автомобили, способны доставить по вашему заказу торф, навоз или перегной прямо на участок.
Вес перевозимых грузов на этом самосвале не превышает 7-8 тонн.
Конечно, такой объем строительного материала и удобрений можно привезти и на более больших грузовиках, таких как КАМАЗ или МАЗ, но цена доставки на этом транспорте будет на порядок выше, чем привоз на автомобиле ЗИЛ.
Необходимо знать, чем больше машина весит, тем выше риск повреждения дорожного покрытия.

В зависимости от размера кузова и высоты наращенных бортов на самосвале ЗИЛ, небольшого веса материалы, такие как торф, перегной, керамзит, дрова, торфяные и песчаные смеси, перепревший навоз, позволительно привозить до 6-7 кубов. ЗИЛ пользуется большим спросом у собственников земельных участков и остается одним из самых универсальных грузовых автомобилей для перевозки груза.

Самосвал ЗИЛ-СААЗ 454510

Технические характеристики:
Базовое шасси ЗИЛ-494560/ЗИЛ-497442
Масса перевозимого груза, кг-6000
Вместимость грузовой платформы, м3-5,4
Направление разгрузки назад
Угол подъема грузовой платформы в градусах-50
Внутренние размеры грузовой платформы, мм-3050х2337х780
Полная масса транспортного средства, кг-11000
Габаритные размеры, мм-6250х2500х2660

Вывоз строительного и бытового мусора на самосвале ЗИЛ.

Много мусора скапливается на участке на протяжении дачного сезона: сорняки с огорода, скощенная трава, спиленные ветки с деревьев. После демонтажа помещений образуется много строительного мусора, стекло, дверные и оконные рамы, доски. Не вессь мусор можно утилизировать и тем более сжигать, ведь при неправильном сгорании мусора, пламя может распространиться на соседние дома и ближайшие участки, не говоря уже о вреде загрязнение воздуха продуктами горения. Мы рекомендуем для вывоза строительного и бытового мусора, в частном секторе, на садовых и дачных участках, использовать самосвал ЗИЛ. При его малых габаритах, этот автомобиль без усилий заезжает в узкие ворота, не разрушая при этом дороги и подъезда к вашему дому.

Малый радиус поворота самосвала ЗИЛ, хорошая маневренность и обзорность позволяют доставить материал для стройки и облагораживания участка в труднодоступные места.

ЗИЛ-4331 Википедия

Самосвал ЗИЛ-ММЗ-4502 с 1-сторонней разгрузкой построен на базе коммерческого 2-осного грузовика ЗИЛ с укороченной до 3300 мм колесной базой. Выпуск машины осуществлялся Мытищинским машиностроительным заводом. Техника применяется в ходе дорожных и строительных работ, а также для вывоза сельскохозяйственных материалов и урожая.

Устройство

Для монтажа самосвального оборудования используется сварной надрамник, который жестко крепится к лонжеронам базового шасси через деревянные прокладки. Спереди надрамник укорочен, в образовавшемся пространстве располагается кронштейн крепления запасного колеса. Задние габаритные огни и указатели поворота (вместе с кронштейном крепления регистрационного знака) крепятся на тыльной балке надрамника.

Перевозка груза осуществляется в сварном кузове, изготовленном из листового металла. В состав конструкции входит откидной задний борт и защитный козырек, предохраняющий заднюю стенку кабины от повреждений. Борт может откидываться на нижних или на верхних петлях. Кузов оснащен стальным трубчатым упором, который позволяет удерживать опорожненный узел в поднятом состоянии для проведения технического обслуживания.

На правой боковине картера коробки передач закреплен 1-ступенчатый редуктор отбора мощности, который используется для привода масляного насоса. Крутящий момент передается через каретку задней передачи. Помпа оборудована распределительным золотниковым краном и предохранительным клапаном, предотвращающим рост давления в магистралях. Жидкость подается в полость гидравлического цилиндра, имеющего 4 телескопические секции. Управление подъемом и опусканием осуществляется из кабины водителя при помощи рычага, подключенного к коробке отбора мощности.

На части машин имелась возможность буксировки самосвального прицепа, гидравлика которого подключалась к системе тягача.

На такой технике устанавливался распределитель потоков, позволяющий управлять кузовами самосвала и прицепа по отдельности. В кабине смонтированы 2 дополнительных рычага для выбора разгружаемого кузова.

В гидравлической схеме имеется ограничительный клапан, который расположен на одной из поперечин надрамнка. Устройство автоматически отсекает подачу жидкости в цилиндр при установке кузова на максимальный угол подъема. Магистрали подачи масла изготовлены из металлической трубки или из специальной резины.

Запас рабочей жидкости для гидравлической системы самосвала хранится в штампованном расходном баке, установленном на лонжероне рамы под точкой крепления запасного колеса. Горловина закрывается крышкой, в которой имеется измеритель уровня. На заливной магистрали расположен сменный сетчатый фильтр для очистки жидкости. Слив старой жидкости осуществляется через отверстие, выполненное на дне емкости. Канал закрывается резьбовой пробкой.

Сколько кубов песка, щебня в ЗИЛе самосвал

Транспортировка строительных материалов в кузове машины, требует проведения точного расчёта, например, сколько кубов в самосвале ЗИЛ. Попробуем разобраться, сколько кубов вмещает самый популярный вид спецтехники на постсоветском пространстве. Первоначальный вариант машины имел объем 4 куба. Данные параметры были характерны для всеобщего любимца ЗИЛ-130, который используется на протяжении почти 50 лет. Именно столько времени прошло с момента выпуска первой серии машины. За эти годы авто модернизировалось, расширялись технические возможности, и габариты ЗИЛа самосвала изменялись в лучшую сторону.

История российского большегруза

Отправной точкой отсчёта истории предприятия считается 1957 год. В первые годы, завод изготавливал исключительно военные версии самосвалов. Чуть позже, учитывая выносливость машины, и расширенные технические данные, автозавод выпускал спецтехнику, которая предназначалась для динамично развивающихся отраслей промышленности и сельского хозяйства того периода. По праву, приемлемая ширина ЗИЛа самосвала стала причиной того, чтобы автомобиль получил своё второе название – «колхозник».

Таким образом, можно смело утверждать, что, начиная со второй половины 60-х годов прошлого столетия, ЗИЛ уверенно удерживает первенство среди аналогичного класса транспорта на постсоветском пространстве. Чуть позже машина стала применяться не только в сельском хозяйстве, но и для осуществления вспомогательных работ на строительстве – перевозка земли, щебня, песка. Естественно, многие стали задаваться вопросом, сколько кубов песка в ЗИЛе самосвале. Чтобы грамотно ответить на этот вопрос, необходимо изучить технические параметры всех классов машин, выпущенные за почти 40 летнюю историю их существования.

ЗИЛ-164А

Следует отметить, что существует несколько модификаций машины. Это традиционная 131 модель, бортовой автомобиль 130 серии, самосвальный вариант, который имеет форму «лодочки» – 555 серии. Особой популярностью пользовались ЗИЛы 554 модели, используемые для перевозки дров и прочих сыпучих строительных материалов.

Как правильно рассчитать объем кузова ЗИЛ

Для того чтобы узнать сколько кубов щебня в ЗИЛе самосвале, необходимо знать точные параметры объёма самого кузова. Для примера приведём данные самой популярной 130 модели машины.

Технические данныеЗначение
Общая техническая площадь для самосвальной платформы

ospetstehniki.ru

Технические характеристики

Размеры ЗИЛ-4502 и технические характеристики:

  • длина (при откинутом кузове) — 6265 мм;
  • длина при передвижении — 5490 мм;
  • высота (до кромки козырька) — 2540 мм;
  • ширина (по боковинам кузова) — 2500 мм;
  • угол въезда и съезда — 38° и 47° соответственно;
  • масса снаряженного — 4750-4825 кг;
  • грузоподъемность — 5000-6000 кг;
  • максимальная скорость по шоссе — 80-90 км/час;
  • затраты топлива на 100 подъемов кузова — не менее 6,2 л;
  • вместимость расходного бака гидравлики — 19 л;
  • давление масла в гидравлической системе — 62-66 кгс/см²;
  • давление включения предохранительного клапана — до 140 кгс/см².

Общие параметры и ТТХ кузова зависят от конструкции бортов. В стандартном варианте узел рассчитан на перевозку груза объемом 3,8 м³. На боковинах имеются точки крепления надставных металлических бортов, которые поставлялись заводом по отдельному заказу. Применение дополнительных элементов создавало вместимость до 5,1 м³. Задний борт оснащен автоматическими защелками, которые могут управляться вручную.

Описание размеров кузова и характеристик подъемного механизма:

  • длина — 2600 мм;
  • ширина — 2300 мм;
  • высота борта (стандартного) — 635 мм;
  • максимальный угол подъема — 50°;
  • время подъема кузова с полной загрузкой — не более 15 секунд;
  • время опускания — 20 секунд.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации

Предприятие выпускало несколько модификаций самосвала. Характеристики зависят от типа шасси, поставленного Московским автозаводом им. Лихачева. По отдельному заказу производились машины модели ММЗ-45022, которые эксплуатировались только с 2-осным самосвальным прицепом, имеющим полную массу до 8000 кг.

Для работы при низких температурах окружающей среды производилась модель ММЗ-450241. Самосвал оснащался улучшенной теплоизоляцией, резиновые детали изготовлены из материала, устойчивого к длительному воздействию холода.

ЗИЛ-ММЗ-45021

Модификация ЗИЛ-ММЗ-45021 представляет собой «бюджетную» версию машины, построенную на шасси ЗИЛ-130К. На машине применяется 6-цилиндровый рядный двигатель с нижнеклапанным газораспределительным механизмом. Мотор рассчитан на эксплуатацию на бензине А-72, развивает мощность 110 л.с.

Из-за сниженных параметров силовой установки использование прицепа не допускается. Задний буксировочный крюк без резинового демпфера предназначен для вытаскивания застрявшего самосвала. Грузоподъемность раннего варианта составляет 5000 кг. Использование модернизированного шасси ЗИЛ-495850 позволило поднять вес перевозимого материала до 5800 кг. Последние машины были собраны в середине 1990 года.

ЗИЛ-ММЗ-45023

Версия ЗИЛ-ММЗ-45023 адаптирована для применения газообразного топлива, запас которого хранится в баллонах. На машинах установлен 150-сильный двигатель ЗИЛ-138, оснащенный карбюратором-смесителем. Мотор может работать на бензине и на газообразном горючем.

Ранние машины, собранные до конца 1980 года, способны перевозить груз весом 4900 кг. После модернизации, которая позволила снизить вес газобаллонного оборудования, грузоподъемность выросла до 5750 кг. Выпуск модификации прекратился в 1994 году.

Объем кузова ЗИЛ — сколько кубов песка, щебня, дров в самосвале

Популярным видом спецтехники является самосвал ЗИЛ, история которого началась в 1957 году. Первоначально завод имени Лихачева выпускал только военные машины.

Общие сведения

Учитывая их выносливость, широкие технические возможности, автозавод начал выпуск серии автомобилей для сельского хозяйства, различных отраслей промышленности.
Самосвал ЗИЛ, благодаря приемлемой ширине, получил название «колхозник». Чуть позже эти машины стали применять на строительных работах: перевозить землю, песок, щебень.

Возникли вопросы: сколько кубов материалов можно перевезти на таком самосвале, каков объем кузова ЗИЛ?

Виды самосвалов

Эти машины продолжают выполнять свои функции даже сейчас, по прошествии более полувека с начала их выпуска. Вместимость ЗИЛ130 не такой большой, но его хорошо использовать для работы с железнодорожным транспортом, так как высота его кузова равна высоте пола вагона. Эта особенность значительно упрощает процессы погрузки и выгрузки.

Существует несколько модификаций автомобилей ЗИЛ:

Модель 130 — самый распространенный бортовой автомобиль со следующими размерами платформы:

  • длина — 3752 мм;
  • ширина — 2326 мм;
  • высота — 575 мм.

Перемножив эти величины, получается фактический объем кузова ЗИЛ— 5.02 м3.

Модель 131 представляет собой вездеход с полным приводом, был создан для армии. Размеры: 3600х2322х915 мм.

Фактический объем получается равным 7,64 м³.

Модель 554 — длиннобазная модель, предусматривала разгрузку по боковым сторонам. Вместимость его кузова равна 5 м3. Модель короткобазной модификации ЗИЛ 555 не имела такой возможности. Модификация 554 очень популярна в России, этот автомобиль перевозит сельскохозяйственные грузы.

Самосвал ЗИЛ 555, имеющий скругленный кузов, появился позже под названием Лодочка. Его вместимость меньше всех остальных, она составляет всего 3 м³.

Расчет объема кузова для перевозки песка

При загрузке машины следует учитывать плотность материала. Песок тяжелый. Технические характеристики ЗИЛ 130 позволяют загружать объем кузова самосвала максимально до 5 тонн. Иногда водители допускают загрузку до 6.5 тонны, зная о наличии такой технической возможности у своей машины.

Какой объем кузова ЗИЛ займет песок весом 5 тонн?

Плотность песчаной массы составляет от 1400 до 1800 кг/м3. Для расчета обычно берут среднее значение, равное 1600 кг/м3.

Чтобы не допустить перегруза машины, нужно определить, сколько кубов песка содержится в пяти тоннах. Для этого необходимо выполнить несложное вычисление:

5000:1600 = 3,125 м³, или предельную загрузку:

6500:1600 = 4,063 м³.

Плотность песка можно определить точнее экспериментальным методом. Для этого нужно:

  • взять обычное ведро, емкостью 10 литров, наполнить его песком и взвесить;
  • взвесить ведро без песка;
  • вычесть вес тары из общего веса;
  • разделить полученное значение на 10 — это будет плотность песка в т/м³.

Чтобы не ошибиться в подсчетах количества песка, избежать перегруза машины, рекомендуется делать расчет с поправочным коэффициентом. Рекомендуемая величина коэффициента — 1.1–1.3.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

  • при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
  • при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4.33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебняПлотность, кг/м³Кубов в 1 тонне материала
Гранитный14700. 680
Гравий14000.714
Песчаник13000.769
Терриконовый11500.870
Мраморный15000.667
Известняковый13000.769
Туфовый8001.250
Шлаковый15000.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

  • повышенной влажности – она увеличивает вес одного и того же количества материала;
  • наличия различных примесей, которые могут утяжелить или облегчить материал;
  • размеров фракции. Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

Рассчитать вес груза, который войдет в кузов автомобиля, можно по данным производителя сыпучих материалов. Если таких данных нет, то можно определить показатель опытным путем и произвести расчет.

Перевозка других материалов

Для перевозки снега может оказаться полезной информация о весе 1 м3 снежной массы. Эти данные различаются для разных видов снега.

Таблица веса кубометра снега:

Состояние снегаПлотность, кг/м³
Только выпавший50–100
Сухой, чистый100–300
После метели120–180
Снег в степи или тундре200–400
Тающий снег350–600

Сколько кубов дров может вместить ЗИЛ?

Грузоподъемность этих машин составляет 5 т. Вес древесины позволяет загрузить 7–8 кубов березы.

Но из-за разных размеров платформ загрузка разных моделей машин может отличаться.

Классический бортовой 130-й и самосвал 554 модели вмещают 5 м³, а при погрузке с горкой и наращиванием бортов — 7 и более кубометров.

Самосвал 554 модели вмещает 5 кубов.

Самый маленький из этой серии самосвал 555 модели Лодочка вмещает всего 3 кубометра дров. Даже с наращиванием бортов на нем сложно увезти свыше 5,5 кубометров.

Армейский 131-й вмещает дров 7,64 кубометра.

Автомобиль ЗИЛ130 широко применяется во многих областях хозяйственной деятельности благодаря ряду преимуществ, среди них:

  • компактность, позволяющая передвигаться с отличной маневренностью в любых условиях: в городе, на строительной площадке, в условиях бездорожья;
  • простота в обслуживании;
  • широкая кабина, вмещающая троих человек;
  • низкая стоимость техники;
Видео: Автомобили-самосвалы ЗиЛ-ММЗ 1991

specnavigator.ru

Самосвал на базе ЗИЛ-130: технические характеристики, устройство

Герой этого обзора – машина, не нуждающаяся в особом представлении. Это ставший одним из самых популярных, универсальных, надежных и любимых грузовой автомобиль ЗИЛ-130. На его базе выпускалось много модификаций, от самосвала до седельного тягача. Продуманность конструкции, применение современных на тот момент достижений как отечественного, так и мирового автопрома, обеспечило долгую жизнь этому автомобилю. Даже сейчас, спустя более полувека с начала производства, эти машины еще кое-где продолжают выполнять свои функции.

Самосвал ЗИЛ-130

Производством самосвалов на шасси ЗИЛ-130 занимался ММЗ (Мытищинский машиностроительный завод). В зависимости от модификации шасси, выпускались машины, ориентированные на разные сферы применения. Так, модель ЗИЛ-ММЗ-555 имела укороченную базу, что делало машину более маневренной, кузов позволял осуществлять выгрузку только назад, а работу с прицепом допускало шасси ЗИЛ-130Д1.

Модель ЗИЛ-ММЗ-554, предназначена была для применения в сельском хозяйстве, имела стандартную раму и возможность выгрузки на 3 стороны. Шасси ЗИЛ-130Б2 было оборудовано всеми необходимыми приспособлениями для работы с самосвальным прицепом.

В течение всего времени производства этих моделей они постоянно дорабатывались, в них вносились изменения, улучшающие характеристики машины.

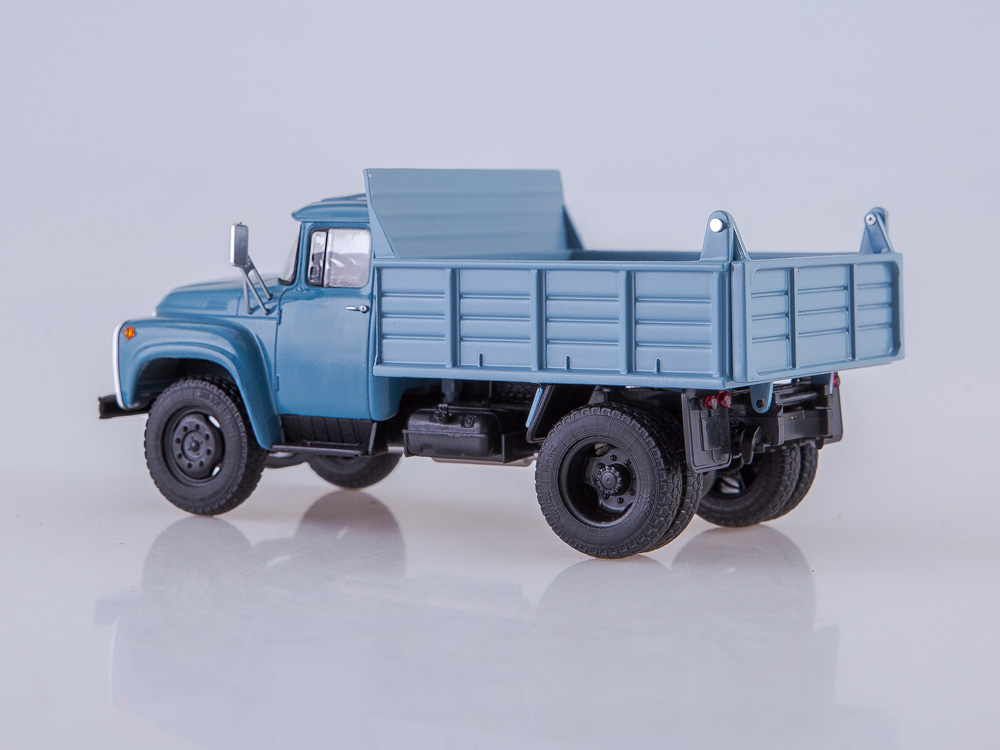

Фото самосвала ЗИЛ-130

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Технические характеристики

Технические характеристики дизельных модификаций самосвала на базе ЗИЛ-130:

МодельЗИЛ-ММЗ-554ЗИЛ-ММЗ-555(А)ЗИЛ-ММЗ-555К
ШассиЗИЛ-130Б/ЗИЛ-130Б2ЗИЛ-130Д(ЗИЛ-130Д1)ЗИЛ-130К
База, мм380033003300
ДвигательЗИЛ-130ЗИЛ-130ЗИЛ-157Д
Мощность, л.с. (кВт)150 (110.4)150 (110.4)110 (80.9)
Крутящий момент, Нм401.8401.8343
КППМеханическая, 5-ступанчатая, синхронизированная
Колесная формула4х24х24х2
Размер шин260-508Р260-508Р260-508Р
Макс. скорость, км/час909090
Емкость топливного бака, л175125125
Норма расхода топлива, л/100км373737
Работа с прицепом-/+— (+)—
Размеры платформы, ДхШхВ, мм3752х2325х575——
Площадь платформы, м28.7——
Объем кузова, м3533
Угол подъема, град505555
Грузоподъемность, кг400045004500
Направление разгрузки (вбок/назад)+/+-/+-/+
Габаритные размеры, (длина х ширина х высота), мм6675х2500х24005475х2420х25105475х2420х2510
Вес, кг936093609300

Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.

Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков.

Объемы кузовов КАМАЗов, грузоподъемность

Крупнейшим производителем отечественных грузовых автомобилей, и 13-м в мире, является Камский автомобильный завод. Предприятие выпускает специальную технику в большом ассортименте. Предлагаются и самосвалы. Они работают в строительстве и сельском хозяйстве, обслуживают промышленные предприятия и коммунальные организации. С производственной точки зрения, важно знать, сколько кубов различных грузов помещается в камазе?

Линейка самосвалов КамАЗ всех типов достаточно широкая, рассчитана на удовлетворение максимально большого числа разных по специфике клиентов. Поэтому грузоподъемность машин находится в большом диапазоне. Если минимальная составляет 7 тонн, то максимальная доходит до 25,5 тн.

В зависимости от числа осей и проходимости, различают 4 категории самосвалов:

  • Двухосный. Из четырех колес, два – ведущие (4 х 2).
  • Трехосный. 6 х 4.
  • То же, полноприводный. 6 х 6.
  • Четырехосный. 8 х 4.

Для выбора самосвала КамАЗ, достаточно знать его основные технические характеристики, среди которых – тип шасси, грузоподъемность и объем кузова. Тогда можно будет точно определить, сколько различных материалов получится доставить за одну ходку.

Объем кузова и размеры машин

Важным техническим параметром любого автомобиля являются его габаритные размеры, а для грузового – еще и объем кузова. Относительно самосвалов КамАЗ, данные будут следующими.

Двухосные самосвалы КамАЗ 43255 и 53605

Для второй модели цифры приводятся в скобках; при отсутствии – цифры одинаковые:

  • Длина, в мм: 6090 (6650).
  • Ширина, в мм: 2500.
  • Клиренс, в мм: 2920 (2935).
  • База, в мм: 3500 (3950).
  • Объем кузова, в куб. м.: 6,0 (6,5)
  • Грузоподъемность, в тн: 7,0

Примечание: если покрытие проезжей части может выдержать нагрузку на ось до 11 тн, то грузоподъемность увеличивается до 7,2 тн.

Трехосный КамАЗ 5511

У модели 5511 габаритные размеры кузова:

  • Длина, мм: 4100
  • Ширина, мм: 2500
  • Высота, мм: 1200

Грузоподъемность этого самосвала равна 10 тн. Объемная вместимость 6,6 куб. м.

Трехосные марки КамАЗ 65115, 6520-60, 6520-61, 6520-19, 689011

Все перечисленные в подзаголовке модели и модификации КамАЗов относятся к трехосным самосвалам с колесной формулой 6х4. Ширина кузовов у них одинаковая и равна 2500 мм. Длина находится в диапазоне от 6690 мм до 9900 мм. Наименьшая высота машины – 2955 мм, наибольшая – 3055 мм. База – от 3190 + 1320 мм. Объем кузова в пределах от 10,0 тн. до 20,9 тн.

Полноприводный КамАЗ 6522

Самосвал КамАЗ 6522 с колесной формулой 6х6 предназначен для работы в тяжелых условиях. Габаритные размеры:

  • Длина, в мм.: 7800
  • Ширина, в мм.: 2500
  • Высота, в мм.: 3280
  • База, в мм.: 3600 + 1440

Грузоподъемность данной модели составляет 13,4 тн, объем кузова – 12,0 куб. м.

Полноприводный КамАЗ 65111

Еще одно транспортное средство с улучшенной проходимостью  — самосвал КамАЗ 65111 (6х6):

  • Длина, в мм.: 7400
  • Ширина, в мм.: 2500
  • Высота, в мм.: 3135
  • База, в мм.: 3340 + 1420

При грузоподъемности 14 тн, объем кузова равен 8,2 куб. м.

Сколько помещается различных грузов?

Грунт

Под словами «грунт» или «земля» обычно понимается чернозем. Объем данного материала, который можно перевезти самосвалом КамАЗ за одну ходку, зависит от вместимости и грузоподъемности. Обычно получается от 7,0 до 8,0 куб. м. Если же грузят «с горой», то необходимо добавить еще 2 куба.

Песок

При доставке песка надо, кроме приводившихся ранее характеристик транспорта по объему и грузоподъемности, знать еще и влажность груза. Тогда можно посчитать его вес. Это надо перевозчикам, чтобы определить количество машин, и заказчикам, если они хотят убедиться, что исполнитель везет полный объем груза.

Относительно песка, важное значение имеет такой его параметр, как насыпная плотность. Это переменная характеристика. Она зависит от влажности и наличия разнообразных примесей. В среднем равна 1,6 тн / куб. м. Таким образом, для 10-тонного КамАЗа получается: 10 : 1,6 = 6,25. То есть, практически, за каждый рейс машина доставит 6 тонн.

Если же плотность намного выше, например, 1,8 тн / куб. м., то для той же техники цифры будут другие: 10 : 1,8 = 5,56. Тот, кто это не учитывает и всегда пользуется только средним значением, перегрузит транспортное средство почти на полтонны.

Точная цифра насыпной плотности пишется в документе, который находится у водителя. Объемная вместимость самосвальных кузовов КамАЗов может быть 6,0; 8,0; 10,0; 12,0; 20,0 или 25,0 куб. м. Если плотность 1,6 тн / куб. м., то расчеты по нахождению веса, в зависимости от занимаемого объема, будут следующие:

  • 6 куб. м.: 1,6 * 6,0 = 9,6 тн
  • 8 куб. м.: 1,6 * 8,0 = 12,8 тн
  • 10 куб. м.: 1,6 * 10,0 = 16 тн
  • 12 куб. м.: 1,6 * 12,0 = 19,2 тн
  • 20 куб. м.: 1,6 * 20,0 = 32 тн
  • 25 куб. м.: 1,6 * 25,0 = 40 тн

Полученная в каждом конкретном случае цифра не должна превышать грузоподъемность работающего на линии автомобиля.

Дрова

Этот груз обычно возится осенью заказчикам в частный сектор – хозяева домов заказывают доставку топлива на холодное время года. Обычно в КамАЗ самосвал помещается от 6,5 до 7,0 кубических метров дров. Но есть одна особенность. Указанная цифра справедлива лишь в том случае, если грузят колотые поленья. Если же они круглые, то надо планировать максимум 5 кубов на ходку.

Керамзит

Керамзит хранится насыпью. Это легкий материал, ориентироваться надо лишь на его объем. Количество груза в конусе насыпи определяется путем умножения площади основания на высоту, с последующим делением на три, то есть, по формуле: (π * R2 * H) / 3, где π = 3,1415, R – радиус основания конуса, H – высота конуса. Таким образом, определяется объем груза.

Если посчитать по-другому, то надо перемножить между собой длину, ширину и высоту кузова. Так находится объем керамзита, который доставят за один рейс. Если у кузова скошенные бока, то полученную величину надо уменьшить на несколько куб. м.

Щебень

В случае с перевозкой щебня тоже надо принимать во внимание насыпную плотность груза. Только здесь она будет зависеть не только от влажности, а еще и от типа материала. Плотность известнякового щебня равна 1,3 тн / куб. м. Для гранитного это значение выше – оно составляет 1,47 тн / куб. м. При этом, надо учитывать ограничения, которые накладывает объем кузова.

Таким образом, для 15-тонного самосвала КамАЗ по расчету получается, для щебня:

  • Известнякового: 15,0 / 1,3 = 11,5 куб. м.
  • Гранитного: 15 / 1,47 = 10,2 куб. м.

Но, в обоих случаях, размеры кузова не позволяют насыпать в него больше 10 куб. м. Если же влажность материала увеличится, то, соответственно, возрастет и его удельная насыпная плотность. В таком случае, гранитного щебня придется брать 8,0 либо 9,0 кубометров, не больше.

Для КамАЗа с объемом кузова 6,0 куб. м. и грузоподъемностью 7,7 тонн, расчет показывает:

  • Известняковый: 7,7 / 1,3 = 5,9 куб. м.
  • Гранитный: 7,7 / 1,47 = 5,2 куб. м.

Здесь габариты кузова не налагают ограничений. Просто надо учитывать, что объемное количество материала будет немного больше допустимого.

25-тонная машина с объемом кузова 20,0 кубов возьмет за один рейс:

  • Известняк: 25,0 / 1,3 = 19,2 куб. м.
  • Гранит: 25,0 / 1,47 = 17 куб. м.

Это то же самое, что и в предыдущем примере, только объемный недогруз получается больше.

При выполнении обратных расчетов, когда за основу принимают вместимость кузова, для стандартных объемов и средних значений насыпной плотности гранита (без учета его влажности), результаты будут следующими:

  • Кузов объемом 6,0 куб. м.: 6 * 1,47 = 8,82 тн
  • — « — — « — 8,0 куб. м.: 8 * 1,47 = 11,76 тн
  • — « — — « — 10,0 куб. м.: 10 * 1,47 = 14,7 тн
  • — « — — « — 12,0 куб. м.: 12 * 1,47 = 17,6 тн

Полученные значения надо сравнить с грузоподъемностью КамАЗов. Таким образом, для объема 6,0 куб. м. получается, что самосвал возьмет за один рейс не расчетный вес, а только 7,7 тн.

Советы по выбору самосвала КамАЗ

Выбирая машину для конкретной работы, желательно учитывать перечисленные ниже факторы:

  • Технические характеристики: грузоподъемность и объем кузова. Иногда важны высокая проходимость и маневренность, а также тип разгрузки (куда опрокидывается кузов).
  • Зимой рекомендуется уточнить, оборудована ли платформа подогревом.
  • Согласно параметров автомобиля, надо рассчитать, сколько материала могут доставить за рейс – это необходимо для планирования работы.
  • При долгосрочном найме, надо проверить техническое состояние самосвала, чтобы не взять машину, которая сломается через несколько месяцев.
  • Комфортабельность: в кабине нужен подогрев и кондиционер, эргономичные сиденья с регулировками.

Заключение

Умение точно рассчитать количество материала, которое может взять машина за один рейс, необходимо в том случае, если планируется аренда самосвала КамАЗ для перевозки сыпучих грузов. С помощью несложных вычислений, можно правильно организовать работу по быстрой доставке всех необходимых грузов.

Тонна или куб? В чём разница? Песок и щебень

Поиск запроса «объем кузова камаза, сколько груза помещается в кузов » по информационным материалам и форуму

Сколько может перевозить самосвал?

Сколько может перевозить самосвал? | Badger Truck & Auto Group Сохраненные автомобили

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:
