Особенности устройства коробок передач отечественных автомобилей

На автомобилях ГАЗ-63 и ГАЗ-51А устанавливаются трехходовые четырехступенчатые коробки передач. Они имеют четыре передачи для движения вперед и одну для движения задним ходом. Устроены коробки передач на автомобилях этих марок одинаково и отличаются между собой лишь тем, что на вторичном валу коробки передач автомобиля ГАЗ-51А имеется шестерня привода спидометра. У автомобиля ГАЗ-63 привод спидометра перенесен в раздаточную коробку.

Картер коробки передач литой, чугунный, крепится болтами к картеру сцепления. С правой стороны в картере имеется окно, к фланцу которого крепится механический насос накачки шин.

В коробке передач на вторичном (ведомом) валу на шлицах: сидят две каретки 2 и 3. Каретка 3 с двумя шестернями: большая 22 служит для включения первой передачи и малая 21 для включения второй передачи.

Рис. Коробка передач автомобилей ГАЗ-63 и ГАЗ-51А: 1 — шестерня первичного вала; 2 — каретка третьей и четвертой (прямой) передач; 3 — каретка первой и второй передач; 4 — шарик фиксатора; 5 — вилка включения первой и второй передач; 6 — рычаг переключения передач; 7 — верхняя крышка картера коробки передач; 8 — шаровая опора рычага переключения передач; 9 — пружина шаровой опоры; 10 — рычажок защелки предохранителя включения заднего хода; 11 — скоба предохранителя включения заднего хода; 12 — ползун вилки включения первой и второй передач; 13 — ползун вилки включения третьей и четвертой передач; 14 — ползун вилки включения заднего хода; 15 — вторичный вал; 16 — сальник; 17 — ось вилки включения заднего хода; 18 — вилка включения заднего хода; 19 — ось каретки заднего хода; 20 — каретка заднего хода; 21 — малая шестерня каретки первой и второй передач; 22 — большая шестерня каретки первой и второй передач; 23 — пробка сливного отверстия картера; 24 — картер коробки передач; 25 — подшипники промежуточного вала; 26 — ось промежуточного вала; 27 — блок шестерен промежуточного вала; 28 — подшипник первичного вала; 29 — подшипник переднего конца вторичного вала; 30 — первичный вал

Каретка 2 представляет собой шестерню, имеющую наружные зубья для включения третьей передачи и внутренний зубчатый венец, которым она может входить в зацепление с зубчатым венцом шестерни 1 первичного вала, для включения четвертой (прямой) передачи.

Задний ход включается при помощи каретки 20, представляющей собой двойную шестерню, свободно вращающуюся и передвигающуюся вдоль неподвижной оси 19. Для включения заднего хода эта каретка перемещается вперед, при этом большая шестерня каретки входит в зацепление с шестерней промежуточного вала, а малая — с большой шестерней 22 каретки 3. Схема включения шестерен и передачи крутящего момента показана на рисунке.

Рис. Схема включения шестерен и передач крутящего момента в четырехступенчатой коробке передач автомобилей ГАЗ-63 и ГАЗ-51 А: а — первая передача; б —вторая передача; в — третья передача; г — четвертая передача; б — задний ход (наименование деталей то же, что на предыдущем рисунке)

Произвольное выключение передачи предотвращается посредством фиксаторов, размещенных над каждым ползуном в приливах крышки коробки передач.

Фиксатор состоит из шарика 4 и пружины 3, которая прижимает его к ползуну. Сверху в ползунах имеется по три выемки: средняя выемка служит для фиксации нейтрального положения, а крайние — для фиксации соответствующих передач. Ползун заднего хода имеет только две выемки: одну — для фиксации нейтрального положения, другую — для фиксации заднего хода.

Рис. Схема устройства фиксаторов и замка коробки передач автомобилей ГАЗ-63 и ГАЗ-51А: 1 — штифт; 2 — стопор; 3 — пружина; 4 — шарик; 5 — прилив крышки картера коробки передач; 6 — крайний ползун; 7 и 9 — сухари замка; 8 — средний ползун

Для предотвращения одновременного включения двух передач в переключающем механизме коробки имеется замок. Этот замок состоит из двух сухарей 7 и 9, помещенных между ползунами, и штифта 1, установленного в горизонтальном сверлении среднего ползуна 8. От выпадания штифт 1 удерживается стопором 2.

В крайних ползунах соответственно их нейтральному положению против канала замка сделано по одной выемке, в среднем ползуне — две.

Длина сухарей, штифта и глубина выемок подобраны так, что при перемещении одного из ползунов два других надежно запираются. При перемещении среднего ползуна раздвигающиеся сухари входят в канавки крайних ползунов и запирают их.

При перемещении крайнего ползуна 6 сухарь 9, выходящий из его канавки, перемещается, запирает средний ползун 8 и, надавливая через штифт 1 на второй сухарь 7, запирает другой крайний ползун.

Для предотвращения случайного включения заднего хода при движении автомобиля вперед в переключающем механизме имеется дополнительный замок — предохранитель включения заднего хода.

Он изготовлен в виде тяги с рычажком 10. На нижнем конце тяги имеется скоба 11. Эта скоба, если рычажок 10 не поднят, мешает нижнему концу рычага переключения передач войти в паз ползуна 14 вилки включения заднего хода.

На автомобилях ЗИЛ-157К и ЗИЛ-164А одинаковые по своему устройству трехходовые пятиступенчатые коробки передач. Коробка передач автомобиля ЗИЛ-164А отличается от коробки передач автомобиля ЗИЛ-157К тем, что имеет на вторичном валу привод спидометра, у автомобиля ЗИЛ-157К привод спидометра размещен в раздаточной коробке.

Коробка передач имеет пять передач вперед и одну для движения назад. Пятая Передача коробки — прямая.

Коробка передач крепится к картеру сцепления четырьмя шпильками, ввернутыми в картер сцепления. Соосная установка коробки и картера сцепления осуществляется по точно обработанному фланцу крышки 4 заднего подшипника первичного вала коробки.

Первичный вал 1 установлен на двух шарикоподшипниках. Передний подшипник 53 установлен в расточке фланца коленчатого вала, задний 2 — в передней стенке картера коробки передач. Задний подшипник от осевых перемещений удерживается стопорным кольцом 3.

Передний конец вторичного вала 34 опирается на подшипник, который состоит из свободных роликов 51, удерживаемых в гнезде первичного вала кольцом 50. Задний конец вторичного вала опирается на шарикоподшипник 22, закрепленный в стенке картера стопорным кольцом 29.

Промежуточный вал 44 установлен па двух подшипниках. Передний подшипник 46 роликовый, без внутреннего кольца; ролики перемещаются непосредственно по шейке вала. Стопорное кольцо 48 ограничивает возможность осевого перемещения кольца подшипника. Отверстие под подшипник в картере закрывается заглушкой 47, которую устанавливают на краске; это место дополнительно уплотняется резиновым кольцом 49. Задний подшипник 31 закреплен стопорным кольцом 32; подшипник шариковый с защитной шайбой и с полным заполнением шариков для увеличения срока его службы.

Блок шестерен заднего хода 57 вращается на двух роликоподшипниках, установленных на неподвижной оси 56.

Шестерня первичного вала 1 и шестерня 45 промежуточного вала, шестерни второй 18 и 35, третьей 8 и 39 и четвертой 7 и 41 передач имеют косые зубья, остальные шестерни имеют прямые зубья. Шестерни четвертой 7, третьей 8 и второй 18. передач вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала и свободно вращаются на своем валу. Шестерни на шейках вала удерживаются от осевых перемещений замочными кольцами 37 и 43. Опорные шайбы 36 и 42 шестерен четвертой и второй передач установлены на шлицах вала.

Рычаг 68 переключения передач вместе с промежуточным рычагом 69 включения первой передачи и заднего хода размещены в съемной крышке 41 коробки. Промежуточный рычаг 69 уменьшает ход рычага 68 переключения передач при включении первой передачи и заднего хода, сделано это для того, чтобы иметь ход рычага 68 одинаковым при включении любой передачи коробки.

Ползуны переключения передач 71, 72, 73 удерживаются в нужном положении фиксаторами, состоящими из шарика 13 и пружины 14 на ползунах имеются канавки под шарик. Для предохранения от случайного включения одновременно двух передач имеется замочное устройство, состоящее из штифта 15 и двух пар шариков 16 при движении какого-либо ползуна два других запираются шариками, которые входят в соответствующие канавки на стержнях.

Для предохранения от ошибочного включения заднего хода или первой передачи служит пружинный упор 70, размещенный в промежуточном рычаге: чтобы включить одну из этих передач, водителю нужно приложить к рычагу переключения передач дополнительное усилие, необходимое для преодоления сопротивления пружинного упора.

Для безударного включения второй, третьей, четвертой и пятой передач коробка передач имеет два синхронизатора, которые облегчают труд водителя при переключении передач, обеспечивают бесшумность включения передач и повышают долговечность зубчатых муфт и шестерен.

Рис. Коробка передач автомобиля ЗИЛ-157К; 1 — первичный вал; 2, 22, 31, 46, 53 и 54 — подшипники; 3, 29, 32, 48 — стопорные кольца; 4 — крышка подшипника первичного вала; 5 — синхронизатор четвертой и пятой передач; 6 — втулка шестерни четвертой передачи; 7 и 41 — шестерни четвертой передачи; 8 и 39 — шестерни третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 крышка коробки передач; 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка; 16 — шарик замка; 17 — синхронизатор второй и третьей передач; 18 и 35 — шестерни второй передачи; 19 — вилка переключения первой передачи и заднего хода; 20 — шестерня первой передачи и заднего хода; 21 — сапун; 23 — крышка подшипника вторичного вала; 24 — распорная втулка; 25 — фланец с отражателем; 26 — шайба; 27 — гайка фланца вторичного вала; 28 — сальник; 30 — гайка промежуточного вала; 33 — картер коробки передач; 34 — вторичный вал; 36, 40 и 42 — опорные шайбы; 37 и 43 — замочные кольца; 38 — шестерня заднего хода промежуточного вала; 44 — промежуточный вал; 45 — шестерня постоянного зацепления; 47 — заглушка; 49 — резиновое кольцо; 50 — пружинное кольцо; 51 — ролики подшипника; 52 — гайка первичного вала; 55 — распорная втулка; 56 — ось блока шестерен; 57 — блок шестерен заднего хода; 58 — крышка люка отбора мощности; 59 — пробка контрольно-наливного отверстия; 60 — пробка с магнитом сливного отверстия; 61 — прокладка; 62 — головка стержня переключения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — картер рычага переключения передач; 65 — фиксатор рычага; 66 — опора рычага; 67 — пружина; 68 — рычаг переключении передач; 69 — промежуточный рычаг; 70 — пружинный упор; 71 — ползун переключения первой передачи и заднего хода; 72 — ползун переключения четвертой и пятой передач; 73 — ползун переключения второй и третьей передач

Конусные кольца 8 синхронизатора связаны между собой жестко с помощью трех пальцев 6, концы которых развальцованы. Пальцы в средней части имеют конические поверхности, являющиеся блокирующими. Отверстия в диске каретки 7, через которые проходят блокирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия.

Конусные кольца 8 не имеют жесткой связи с кареткой 7 и могут быть смещены относительно нее; они связаны с кареткой через три фиксирующих пальца 4, внутри которых размещены пружины 3 и по два шарика 2. В кольца 8 запрессованы опоры 1 для шариков фиксатора.

При передвижении каретки вилкой конусное кольцо 8, двигаясь вместе с кареткой, подводится к конусу 5 шестерни. Вследствие разности оборотов каретки, связанной со вторичным валом и шестерней, связанной через промежуточный вал с первичным валом, происходит сдвиг конусного кольца 8 относительно каретки 7 до соприкосновения блокирующих поверхностей пальцев 6 с блокирующими поверхностями каретки 7, препятствующий дальнейшему продвижению каретки.

Как только числа оборотов каретки и шестерни уравняются (синхронизация), блокирующие поверхности не будут препятствовать продвижению каретки, и передача включится без шума и удара.

Схема включения шестерен и передачи крутящего момента показана на рисунке.

Конструкцией коробки передач предусмотрена возможность отбора мощности для привода лебедки или других специальных дополнительных агрегатов. Для этого картер коробки передач имеет люк с правой стороны, закрытый крышкой 58, взамен которой при необходимости ставится та или иная специальная коробка отбора мощности; приводом отбора мощности служит большая шестерня блока 57 шестерен заднего хода.

На автомобилях ЗИЛ-157 и ЗИЛ-164 устанавливаются одинаковые по своему устройству трехходовые пятиступенчатые коробки передач.

Коробка передач автомобиля ЗИЛ-164 отличается от коробки передач автомобиля ЗИЛ-157 лишь тем, что имеет на вторичном валу привод спидометра; у автомобиля ЗИЛ-157 привод спидометра размещен в раздаточной коробке.

Рис. Синхронизатор коробки передач автомобилей ЗИЛ-157К и ЗИЛ-164А: 1 — опора фиксатора; 2 — шарик; 3 — пружина; 4 — фиксирующий палец; 5 — конус шестерни; 6 — блокирующий палец; 7 — каретка; 8 — конусное кольцо

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей ЗИЛ-157К и ЗИЛ-164А: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход

Коробка имеет пять передач для движения вперед и одну для движения задним ходом. Пятая передача коробки — ускоряющая. Она используется при движении автомобилей по хорошей дороге без нагрузки.

Рис. Коробка передач автомобиля ЗИЛ-157: 1 — первичный вал; 2 — роликоподшипник переднего конца вторичного вала; 3 — подшипник первичного вала; 4 — шестерня первичного вала; 5 — зубчатая ступица; 6 — муфта включения четвертой и пятой передач; 7 — зубчатый венец шестерни пятой передачи вторичного вала; 8 — бронзовая втулка; 9 — крышка картера коробки; 10 — шпилька замка переключения; 11 — шарик фиксатора; 12 — пружина фиксатора; 13 — вилка включения четвертой и пятой передач; 14 — пружина шаровой опоры рычага; 15 — шаровая опора рычага; 16 — рычаг переключения передач; 17 — каретка второй и третьей передач; 18 — каретка первой передачи и заднего хода; 19 — шарикоподшипник заднего конца вторичного вала; 20— картер коробки передач; 21 — корпус привода спидометра; 22 — резиновый сальник; 23 — фланец крепления вилки кардана; 24 — вторичный вал; 25 — крышка подшипника промежуточного вала; 26 — шарикоподшипник промежуточного вала; 27 — промежуточный вал; 28 — шестерня первой передачи промежуточного вала; 29 — ось блока шестерен заднего хода; 30 — блок шестерен заднего хода; 31 — шестерня второй передачи промежуточного вала; 32 — шестерня заднего хода промежуточного вала; 33 — роликоподшипник; 34 — шестерня третьей передачи промежуточного вала; 35 — шестерня пятой передачи промежуточного вала; 36 — шестерня отбора мощности; 37 — приводная шестерня промежуточного вала; 38 — роликоподшипник промежуточного вала; 39 — шестерня третьей передачи вторичного вала; 40 — шестерня пятой передачи вторичного вала; 41 — игольчатый подшипник; 42 — зубчатый венец шестерни третьей передачи; 43 — зубчатый венец шестерни первичного вала

С правой стороны картера 20 имеется окно, к которому при необходимости крепится коробка отбора мощности. Первичный вал 1, выполненный заодно с шестерней 4 и зубчатым венцом 43, вращается в двух подшипниках, установленных в гнезде маховика и в стенке картера. Вторичный вал установлен в двух подшипниках: передний конец в роликоподшипнике 2 и задний в шарикоподшипнике 19. Вытекание масла через подшипник 19 предотвращается резиновым сальником 22; установленный на фланце вторичного вала отражатель защищает сальник от пыли и грязи.

На шлицах вторичного вала 24 установлены каретки: 18 — первой передачи и заднего хода и 17 — второй и третьей передач. На вторичном валу свободно установлены шестерня 39 третьей передачи на игольчатом подшипнике 41, шестерня 40 пятой передачи на бронзовой втулке 8. В передней части вторичного вала на шлицах сидит зубчатая ступица 5. По зубьям ступицы передвигается муфта 6 включения четвертой и пятой передач. Шестерни 4 и 40 имеют зубчатые венцы, в зацепление с которыми входит муфта 6 при включении четвертой или пятой передачи. Третья передача включается кареткой 17 посредством ввода ее внутренних зубьев в зацепление с зубчатым венцом шестерни 39. Этой же кареткой включается и вторая передача (с шестерней 31). Первая передача и задний ход включаются кареткой 18. Для включения заднего хода в коробке передач имеется блок 30 шестерен заднего хода, который размещен на оси 29. Одна из шестерен блока находится в постоянном зацеплении с шестерней 32 заднего хода промежуточного вала. Передний конец промежуточного вала установлен на роликоподшипнике 38, задний на шарикоподшипнике 26. Шестерни 28, 31 и 32 выполнены заодно с промежуточным валом. Шестерни 34, 35, 36 и 37 установлены на промежуточном валу на шпонках. Все шестерни постоянного зацепления, за исключением шестерни заднего хода и отбора мощности, имеют спиральные зубья.

Произвольное выключение передач предотвращается установленными в приливах крышки 9 картера фиксаторами, действующими так же, как и в коробке передач автомобилей ГАЗ-63 и ЗИЛ-157К.

Чтобы предотвратить случайное передвижение одновременно двух ползунов, имеется специальное замочное устройство, которое позволяет перемещаться только одному ползуну. От ошибочного включения на ходу автомобиля заднего хода предохраняет пружинный упор, увеличивающий усилие на рычаге при переводе его в положение включения передачи заднего хода.

Схема включения шестерен и передачи крутящего момента показана на рисунке.

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей ЗИЛ-157 и ЗИЛ-164: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход

На автомобилях ЗИЛ-151 и ЗИЛ-150 устанавливались коробки передач, в основном одинаковые по устройству с коробками передач автомобилей ЗИЛ-157 и ЗИЛ-164. Отличаются они тем, что на крышке картера коробки передач нет сапуна для вентиляции картера, коробка передач имеет несколько укороченный рычаг переключения передач, задний подшипник первичного вала и шарикоподшипник вторичного вала не имеют уплотнений, предотвращающих вытекание смазки.

На автомобилях Урал-375, КрАЗ-214 и КрАЗ-219 устанавливаются одинаковые по устройству трехходовые пятиступенчатые коробки передач. Коробка передач имеет пять передач для движения вперед и одну для движения задним ходом. Шестерня 13 первичного вала выполнена заодно с валом 1 и имеет венец с внутренним зубом.

Рис. Устройство коробки передач автомобилей Урал-375, КрАЗ-214 и КрАЗ-219: 1 — первичный вал; 2 — вилка переключения четвертой и пятой передач; 3 — предохранитель рычага переключения; 4 — головка ползуна вилки переключения пятой передачи и заднего хода; 5 — поводок переключения первой передачи и заднего хода; 6 — рукоятка рычага переключения передач; 7 — рукоятка предохранителя рычага переключения; 8 — рычаг переключения передач; 9 — горловина; 10 — головка ползуна переключения второй и третьей передач; 11 — ползун вилки переключения четвертой и пятой передач; 12 — шарик фиксатора ползуна; 13 — шестерня первичного вала; 14 — каретка синхронизатора включения четвертой и пятой передач; 15 — шестерня пятой передачи вторичного вала; 16 — шестерня третьей передачи вторичного вала; 17 — вилка переключения второй и третьей передач; 16 — ползун вилки переключения второй и третьей передач; 19 — каретка синхронизатора включения второй и третьей передач; 20 — шестерня второй передачи вторичного вала; 21 — ползун вилки переключения первой передачи и заднего хода; 22 — вилка переключения первой передачи и заднего хода; 23 — шестерня первой передачи и заднего хода вторичного вала; 24 — верхняя крышка коробки передач; 25 — канал для подачи масла; 26 — вторичный вал; 27 — фланец вторичного вала; 26 — пробка сливного отверстия в задней части картера; 29 — промежуточный вал; 30 — ось блока шестерен заднего хода; 31 — блок шестерен заднего хода; 32 — шестерня первой передачи и заднего хода промежуточного вала; 33 — пробка сливного отверстия в передней части картера; 34 — сетчатый фильтр; 35 — магистраль системы смазки; 36 — шестерня второй передачи промежутрчного вала; 37 — шестерня третьей передачи промежуточного вала; 38 — шестерня пятой передачи промежуточного вала; 39 — шестерня привода отбора мощности; 40 — шестерня постоянного зацепления промежуточного вала; 41 — масляный насос; 42 — переменной клапан; 43 — конусное кольцо обоймы синхронизатора; 44 — муфта синхронизатора; 45 — обойма синхронизатора

Вторичный вал 26 передним концом опирается на роликоподшипник, установленный в гнезде первичного вала, а задним — на шарикоподшипник в задней стенке картера коробки передач. Все шестерни вторичного вала, кроме скользящей шестерни 23, свободно вращаются на валу на игольчатых подшипниках.

Промежуточный вал 29 установлен в двух подшипниках: в переднем роликовом и в заднем шариковом. На промежуточном валу последовательно расположены шестерня 39 привода отбора мощности через боковой люк, шестерня 38 пятой передачи, шестерня 37 третьей передачи и шестерня 36 второй передачи. Шестерня 32 первой передачи и Заднего хода промежуточного вала нарезана непосредственно на валу.

Для включения заднего хода в коробке передач имеется ось 30, на которой на двух роликоподшипниках установлен блок 31 шестерен заднего хода. Одна шестерня блока находится в постоянном зацеплении с шестерней 32 промежуточного вала.

Все шестерни постоянного зацепления, кроме шестерен первой передачи и заднего хода и шестерни отбора мощности, имеют спиральные зубья.

Чтобы облегчить включение второй, третьей, четвертой и пятой передач, на вторичном валу установлены два синхронизатора.

Включаются эти передачи блокированием их со вторичным валом при помощи кареток синхронизаторов. Синхронизатор состоит из каретки 44, обоймы 45 и муфты 44. Обойма синхронизатора имеет четыре продольные прорези, в середине боковых поверхностей которых имеются углубления со скошенными выходами. Каретка имеет четыре прямоугольных отростка, которые проходят в прорези обоймы.

На отростках закреплена муфта синхронизатора. В среднем нейтральном положении обойма дополнительно связана с кареткой четырьмя шариками, входящими в канавку обоймы под действием пружин. На торцах обоймы имеются конусные бронзовые кольца 43.

При включении передач каретка и обойма синхронизатора перемещаются вдоль вала. При этом конусные кольца обоймы находят на конус шестерни, изменяя скорость ее вращения, вследствие чего прямоугольные отростки каретки войдут в углубления прорезей обоймы. Когда скорости вращения обоймы и шестерни выравняются, отростки каретки перестанут прижиматься к углублениям прорезей обоймы и муфта может переместиться вдоль оси вала, шарики, соединяющие обойму с кареткой, под действием вилки переключения выйдут из своих углублений в обойме, и каретка, имея одинаковую скорость вращения с шестерней, войдет своим зубчатым венцом во внутренний зубчатый венец шестерни.

Для переключения передач в крышке картера коробки установлены три ползуна с вилками. Ползуны передвигаются рычагом 8, имеющим опору в горловине 9 крышки коробки передач. Положение ползунов фиксируется шариковыми фиксаторами.

Случайное включение одновременно двух передач предотвращается замком обычного типа.

Так как механизм рассматриваемой коробки работает под большими нагрузками, смазка его деталей осуществляется комбинированно — под давлением и разбрызгиванием. Под давлением смазываются, игольчатые подшипники шестерен постоянного зацепления вторичного вала, разбрызгиванием — зубья шестерен.

Подача смазки под давлением осуществляется при помощи шестеренчатого масляного насоса 41, устроенного и работающего так же, как насосы, устанавливаемые в системе смазки двигателя.

Масляный насос приводится в действие от конца промежуточного вала коробки передач. Для предохранения насоса от перегрузки в нем имеется предохранительный перепускной клапан 42, соединяющий между собой канал насоса и всасывающий канал при чрезмерном повышении давления масла. Масло всасывается насосом через сверление в стенках картера из кармана поддона картера, отгороженного сетчатым фильтром 34. Картер коробки передач поэтому имеет две сливные пробки.

Для предотвращения случайного включения на ходу автомобиля первой передачи или заднего хода на рычаге 5 установлен предохранитель 3.

Схема включения шестерен и передачи крутящего момента приведена на рисунке.

Рис. Схема включения шестерен и передачи крутящего момента в пятиступенчатой коробке передач автомобилей Урал-375, КрАЗ-214 и КрАЗ-219: а — первая передача; б — вторая передача; в — третья передача; г — четвертая передача; д — пятая передача; е — задний ход

ustroistvo-avtomobilya.ru

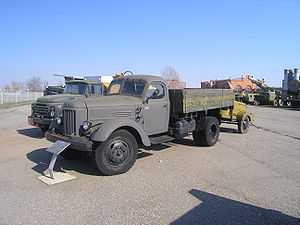

Самосвал ЗИЛ-164 технические характеристики и устройство двигателя, расход топлива и модификации

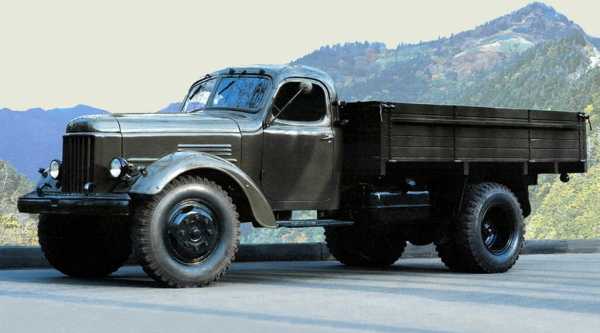

ЗИЛ-164 – грузовой автомобиль, выпускавшийся на заводе имени Лихачева и получивший прозвище «Захар». Модель была разработана на основе ЗИС-150, прошедшего глубокую модернизацию отдельных агрегатов и узлов. Производство грузовика осуществлялось в 1957-1964-ом годах. С конца 1961-го года завод имени Лихачева начал выпуск модификации ЗИЛ-164А.

В послевоенное время СССР вернулся к плановой экономике и стал испытывать острую нужду в разнообразной технике, которая помогла бы поднять страну из руин, оставшихся после войны. Народному хозяйству требовались автомобили для применения в различных направлениях. В 1957-ом году на заводе имени Лихачева представили 4-тонный двухосный грузовик с одной главной осью. До середины 70-х годов он оставался одним из наиболее популярных в СССР. За период производства ЗИЛ-164 несколько раз модернизировали.

История создания

История ЗиЛ-164 началась в 1957 году. Тогда на базе популярного ЗИС-150 на новом заводе имени Лихачёва был выпущен первый грузовик. Он активно применялся в различных сферах до 2000 года. С наступлением нового столетия его популярность начала падать ввиду морально устаревания.

Производство самосвала длилось 7 лет. За это время на базе грузовика было выпущено множество модификаций, которые благодаря своей конструкции решали различные задачи. ЗиЛ-164 был адаптирован даже под пожарный экипаж. С 1957 по 1964 года было выпущено 385 тысяч машин.

Отличий в дизайне от ЗИС-150 было минимум. Самое заметное — изменение решётки радиатора. Поменялась конструкция мотора, он стал мощнее и надёжнее. Головки цилиндров стали делать из привычного алюминия, сменив чугун.

Применение

Двумя основными автомобилями был ЗиЛ-164 и ЗиЛ-164А. Несколько лет они работали на весь Советский Союз. На их базе выпускались фургоны, самосвалы, цистерны и множество видов специальной техники. Отличить автомобили друг от друга было легко: полоски на крыльях у стандартной модели были вертикальными, а у «А» — горизонтальные.

Конструкционные особенности позволили адаптировать автомобиль под военные нужды. Несколько лет транспорт стоял на вооружении у советских войск в ГДР. После появления новых видов грузовики были списаны, однако, это не помешало использовать их в других сферах хозяйства. Популярным был тюнинг «рабочей лошадки»: люди создавали на базе ЗиЛ-164 уникальную и полезную технику.

Шасси 164А использовалась инженерами для создания первой в истории СССР цистерны для безопасной транспортировки сжиженного газа. За 7 лет существования авто сильно постарело, поэтому было принято решение заменить его на новый, современный транспорт. В наши годы ЗиЛ-164 не используется для производственных и хозяйственных задач. Некоторые экземпляры можно встретить в музеях.

Технические характеристики

ЗИЛ-164 имеет колесную формулу четыре на два. Снаряженная масса автомобиля равняется 4100 кг, полная – 8250 кг.

Двигатель

ЗИЛ-164 комплектуется карбюраторным 4-тактным 6-цилиндровым рядным агрегатом, работающим на бензине. У силовой установки в сравнении с прежними моделями увеличилась степень сжатия (6,2 вместо прежних 6,0). Чугунную головку блока цилиндров заменила алюминиевая головка. Бензин подавался принудительно посредством герметизированного топливного насоса, имеющего производительность 60 л/час.

Комбинированная система смазки силовой установки включала фильтры тонкой и грубой очистки, расположенные в одном корпусе. Модернизированные жалюзи радиатора получили все модификации ЗИЛ-164. Обновленный радиатор с расширительным бачком и герметичной пробкой устанавливался исключительно на тягачи.

Автомобиль получил карбюратор МКЗ-К-82 с пневматическим регулятором оборотов коленчатого вала.

Характеристики силовой установки ЗИЛ-164:
  • рабочий объем – 5,56 л;
  • номинальная мощность – 100 л.с.;
  • частота вращения – 2800 об/мин;
  • максимальный крутящий момент – 33 кгс/м.

КПП

Первые произведённые партии оснащались двухдисковым сцеплением, но потом на заводе от такого типа отказались и заменили на однодисковое. Пружины располагались периферийно, выключение осуществлялось механическим приводом.

Коробка передач имеет 5 передач. Четыре работают в обычном режиме, а вот пятая считается ускоряющей. После её активации вторичный вал КПП работает быстрее, чем коленчатый вал.

Рама, подвеска и ходовая часть

Рама для грузовика собиралась из двух лонжеронов, которые штамповались из стали. Они соединялись между собой мощными поперечными балками с помощью заклёпок. Передний бампер автомобиля закреплялся прямо на раме автомобиля. Там же закреплялись и буксирные круги. В задней части рамы имелось специальное буксирное устройство, предназначенное для буксировки прицепов и других автомобилей. Рама ЗИЛ-164А получила специальные кронштейны на раме, предназначенные для амортизаторов телескопического типа.

Передняя ось оснащалась односкатными колёсами, а на задней оси устанавливались колёса типа «спарка».

Охлаждение и смазка

Для предотвращения перегрева мотора используется закрытая система охлаждения, сделанная по принудительному типу. Радиатор получил трубчато-пластинчатую конструкцию и крепится к раме. Термостат оснащён одним клапаном. К радиатору для дополнительного охлаждения крепится вентилятор. Радиатор и водяной насос приводятся в действие с помощью одинарного ремня.

Смазка двигателя осуществляется по комбинированному типу. К некоторым трущимся деталям смазка подаётся под давлением, к некоторым путём разбрызгивания и самотёком. Масло проходит двухуровневую фильтрацию.

Расход Топлива

При скорости 40 км/час на 100 км пути автомобиль расходует 27 л горючего. Топливный бак модели вмещает до 150 л. Запас хода составляет 550 км.

Устройство

ЗИЛ-164 получил клепанную штампованную раму, состоящую из двух балок со швеллерным сечением, которые соединялись стальной поперечиной. Продольные балки имели переменное сечение по ширине и высоте. На болтах к ним крепились буксировочные крюки и передний бампер. На первых модификациях грузовика монтировали П-образный бампер. Передняя поперечина применялась для крепления радиатора и передней опоры мотора. К передней балке с внутренней стороны крепились задние опоры агрегата.

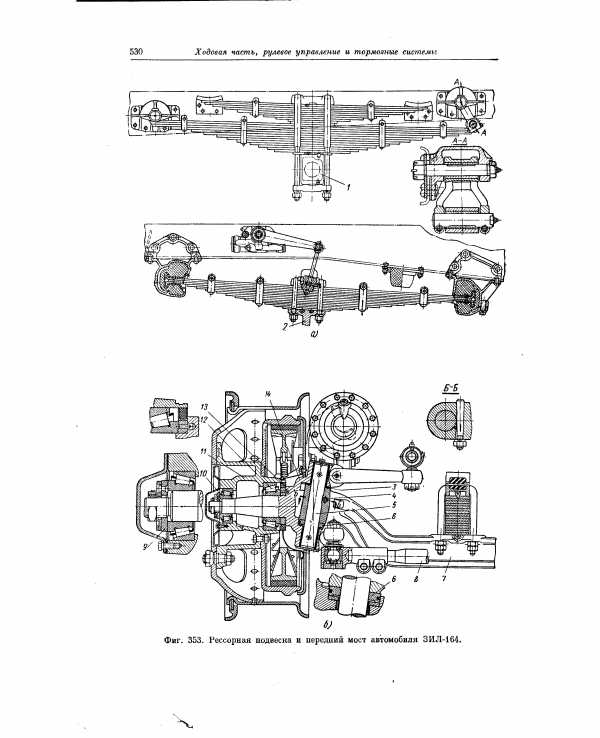

Передняя ось имела подвеску с двумя рессорами, задняя – подвеску с двумя дополнительными и двумя основными рессорами, подвешенными на раме посредством полуэллиптических рессор, соединенных с задним мостом и передней осью.

Автомобиль оснащался цельнометаллической кабиной с утеплением крыши, задней стенки и передней панели. Для того периода данное решение было инновационным. Кабина вмещала трех человек и была укомплектована жидкостным отопителем, обогревателем ветровых стекол и вентиляцией. Кресла в салоне были пружинными. При этом водительское сиденье устанавливалось отдельно и настраивалось под рост оператора. От пыли кабину защищали новые уплотнители.

Заднее окно было глухим и закрывалось решеткой. Ветровое стекло делилось на две части. Левая половина была подъемной и крепилась в любом положении, правая – глухой. Дверные окна были подъемными, а двери – цельнометаллическими с навеской на передней стойке. Левая дверь имела замок, позволяющий запирать кабину снаружи. На приборной панели красовались пять круглых циферблатов, часть приборов в сравнении с ЗИС-150 была заменена на более современные.

Коробку передач ЗИЛ-164 унаследовал от ЗИС-150В. 3-ходовая 5-ступенчатая КП получила облегченное включение двух последних передач. Решение позволило снизить аварийность данных грузовиков, поскольку при движении под гору вращение карданного вала обычно превосходило безопасное, потому вал обрывался, повреждая трубки магистрали тормозного привода. Остановить автомобиль в подобной ситуации оказывалось невозможно. От аварий также спасал и ограничитель оборотов коленчатого вала.

На последние модификации ЗИЛ-164 устанавливались ограничители лонжеронов, а пружины поперечины были усилены. Кронштейн крепления крыла стал жестче. На отдельные версии монтировался дополнительный топливный бак, существенно увеличивающий запас хода автомобиля.

Тормозная система седельного тягача, предназначенного для работы с прицепом, оборудовалась раздаточным краном для подключения тормозного механизма прицепа. Здесь же размещалась штепсельная розетка.

Модернизация ЗИЛ-164 осуществлялась постепенно, в результате чего была сохранена преемственность поколений.

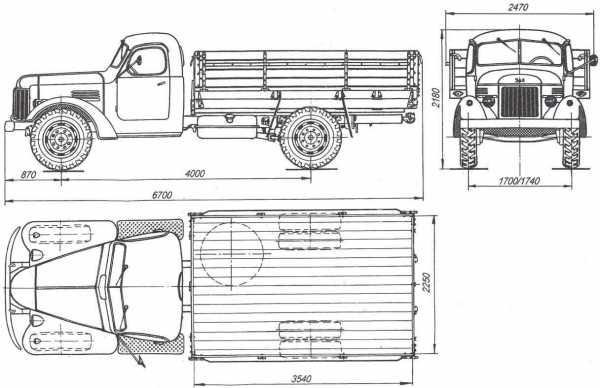

Габаритные размеры техники

  • длина – 6700 мм;
  • ширина – 2470 мм;
  • высота по кабине – 2180 мм;
  • колесная база – 4000 мм;
  • дорожный просвет под задней осью – 265 мм;
  • дорожный просвет под передней осью – 325 мм;
  • колея – 1700 мм.

Грузоподъемность автомобиля по асфальтобетонным дорогам равняется 4000 кг, по грунтовым – 3500 кг. Дополнительно ЗИЛ-164 может тянуть прицеп массой до 4500 кг. Максимальная скорость грузовика составляет 75 км/час.

Многообразие модельного ряда

За годы выпуска ЗИЛ-164 было создано множество модификаций этого грузовика. Большинство из них использовалось на стройках и в сельском хозяйстве. Вот основные модели этого популярного в 1960-х годах автомобиля:

  • Базовые модели ЗИЛ-164 представляют собой бортовой грузовик. Имеют деревянный кузов с тремя откидными бортами;
  • ЗИЛ-164Р– это усовершенствованная модель, которая имеет более мощный двигатель, развивающий до 109 л.с. Кроме двигателей, они отличались карбюраторами модели МКЗ-К-84. Эти модификации специально предназначались для работы в качестве тягачей, которые могли буксировать прицепы массой до 4,5 тонн. Если грузовик базовой модификации не рекомендовалось постоянно эксплуатировать с прицепом, то эта модель предназначалась именно для этого;
  • ЗИЛ-164Д – специальные модификации бортовых автомобилей, оснащённые экранированным электрооборудованием;
  • ЗИЛ-164Г – шасси, на которое устанавливалось специальное оборудование и грузовые платформы различного типа, предназначенные для специфических нужд;
  • ЗИЛ-ММЗ-164Н представляет собой настоящий седельный тягач. Тоже оснащён новым карбюратором и форсированным мотором;
  • ЗИЛ-ММЗ-585И – строительный самосвал;
  • ЗИЛ-ММЗ-5875К – сельскохозяйственный самосвал.

С 1961 годы все эти модификации получили букву «А» после номера модели, например, ЗИЛ-164АР. Самосвалы, которые выпускались с 1961 года, обозначались индексами 585Л и 585М.

Кроме того, завод имени Лихачёва пошёл на интересный эксперимент и начал выпускать грузовики, предназначенные для эксплуатации на сжиженном газе. Это были модификации ЗИЛ-156А, ЗИЛ-166 и ЗИЛ-166А. Технические характеристики данного автомобиля позволяли эксплуатировать его не только на газу, но и на бензине. Так как производство бензина в 60-х годах было избыточным, а сам он стоил копейки, то газовые модификации встречались крайне редко.

Обзор

Отзывы

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв

spectekhnika.info

ЗИЛ-164-самый известный советский грузовик 1960-х годов

COMP-PRO.RU

-- Отличия ЗИЛ-164 от ЗИС-150

-- Многообразие модельного ряда ЗИЛ-164

-- Колымская модификация ЗИЛ-164 по прозвищу «Протез»

-- Экспортные модели ЗИЛ-164

-- Двигатель и трансмиссия грузовика

-- Рама, подвеска и ходовая часть ЗИЛ-164

-- Рулевой механизм и тормоза грузовика

В конце 1950-х годов в Советском Союзе началась эпоха масштабного строительства недорогого жилья, которое получило название «хрущёвки». В это же время на стройках начали появляться новые автомобили ЗИЛ-164. Именно с этими грузовиками у старшего поколения связаны тёплые воспоминания о комсомольской молодости и радости от получения новых квартир. В первой половине 60-х годов самосвалы ЗИЛ-164 появились в огромном количестве. Они везли бетон и прочие материалы для строительства. Бортовые модели использовались и для перевозки рабочих.

Отличия ЗИЛ-164 от ЗИС-150

Новый грузовик создавался на заводе имени Лихачёва в качестве приемника ЗИС-150, который на то время считался достаточно устаревшим. Хотя последние модификации ЗИС-150 практически не отличались от первых ЗИЛ-164, партия требовала не очередной модернизации, а создания абсолютно новой модели, поэтому в 1957 году на базе ЗИС конструкторы создали новый автомобиль.

Его внешность сразу наводила мысли о том, что это модернизированный ЗИС, но некоторые отличия в конструкции моделей всё же имелись:

--Рама автомобиля стала мощнее;

--Двигатель тоже был более мощным;

--Установили карбюратор новой модели;

--Появились телескопические амортизаторы;

--Появилась системе обдува ветровых стёкол;

--Отопитель новой конструкции.

Кроме того, в конструкцию автомобиля было внесено ещё множество различных мелких изменений, которые незаметны с первого взгляда. Например, новый радиатор, более высокие крылья и т.п. Новый ЗИЛ можно считать преемником не только ЗИС-150, а даже легендарной трёхтонки ЗИС-5. Несмотря на все доработки и модернизации, новый ЗИЛ имел много общего со своим прошедшим через Великую Отечественную войну предком. Война перечеркнула многие планы заводчан, поэтому ЗИС-150 появился только после Великой Победы. Машина стала выпускаться серийно с 1957 года, и выпускалась до 1964 года. В 1961 году произошла серьёзная модернизация автомобиля, так как на заводе готовились к выпуску совершенно нового грузовика ЗИЛ-130. С 1961 года завод выпускал модель ЗИЛ-164А, который получил часть узлов от новой, более совершенной модели. Последняя модификация получила новое однодисковое сцепление, карданы, тормозной кран. Кроме того, КПП ЗИЛ-164А тоже была взята от модели с индексом 130. В некоторых источниках указывается, что первые модификации ЗИЛ-164 назывались ЗИС, но это неправда. Завод переименовали в 1956 году, первые автомобили сошли с конвейера только через год после этого, а вот ЗИС-150 действительно назывался ЗИЛ. Последние модели, которые выпускались в 1956 году, имели надпись «ЗИЛ».

Многообразие модельного ряда ЗИЛ-164

За годы выпуска ЗИЛ-164 было создано множество модификаций этого грузовика. Большинство из них использовалось на стройках и в сельском хозяйстве. Вот основные модели этого популярного в 1960-х годах автомобиля: Базовые модели ЗИЛ-164 представляют собой бортовой грузовик. Имеют деревянный кузов с тремя откидными бортами;

--ЗИЛ-164Р-это усовершенствованна я модель, которая имеет более мощный двигатель, развивающий до 109 л.с. Кроме двигателей, они отличались карбюраторами модели МКЗ-К-84. Эти модификации специально предназначались для работы в качестве тягачей, которые могли буксировать прицепы массой до 4,5 тонн. Если грузовик базовой модификации не рекомендовалось постоянно эксплуатировать с прицепом, то эта модель предназначалась именно для этого;

--ЗИЛ-164Д- специальные модификации бортовых автомобилей, оснащённые экранированным электрооборудованием;

--ЗИЛ-164Г- шасси, на которое устанавливалось специальное оборудование и грузовые платформы различного типа, предназначенные для специфических нужд;

--ЗИЛ-ММЗ-164Н представляет собой настоящий седельный тягач. Тоже оснащён новым карбюратором и форсированным мотором;

--ЗИЛ-ММЗ-585И- строительный

самосвал; ЗИЛ-ММЗ-5875К- сел ьскохозя й стве н н ы й самосвал.

С 1961 годы все эти модификации получили букву «А» после номера модели, например, ЗИЛ-164АР. Самосвалы, которые выпускались с 1961 года, обозначались индексами 585Л и 585М. Кроме того, завод имени Лихачёва пошёл на интересный эксперимент и начал выпускать грузовики, предназначенные для эксплуатации на сжиженном газе. Это были модификации ЗИЛ-156А, ЗИЛ-166 и ЗИЛ-166А. Технические характеристики данного автомобиля позволяли эксплуатировать его не только на газу, но и на бензине. Так как производство бензина в 60-х годах было избыточным, а сам он стоил копейки, то газовые модификации встречались крайне редко.

Колымская модификация

ЗИЛ-164 по прозвищу «Протез»

Ещё одной интересной модификацией ЗИЛ-164 была так называемая «колымская» модификация. Это был стандартный ЗИЛ, который переделывали на местном заводе. В процессе переделки грузовик получил третью ось, что позволило увеличить его грузоподъёмность и проходимость. Интересно то, что эта модернизация была придумана обычным водителем по фамилии Чумак, который самостоятельно установил на свой ЗИС-150 третью, не ведущую ось. Увидев, что это позволило увеличить грузоподъёмность до 6 тонн, новые грузовики ЗИЛ-164 стали переделывать подобным образом уже на местном заводе. Новая модификация обладала не только лучшей проходимостью и грузоподъёмностью, но и повышенным ресурсом между капитальными ремонтами. В настоящее время один из таких, чудом сохранившихся грузовиков, установлен на постаменте в Магадане. Он стоит там с 1980 года.

Экспортные модели ЗИЛ-164

На заводе имени Лихачёва выпускали специальные экспортные варианты ЗИЛ-164. Это следующие модели:

--ЗИЛ-164Н, который предназначался для эксплуатации в умеренном климате;

--Для засушливых районов выпускали модификацию ЗИЛ-164С;

--ЗИЛ-164Э предназначался для эксплуатации во влажном и жарком климате.

Все экспортные варианты собирались из отборных деталей, ведь советская техника должна была нести в дружественные страны уверенность, что лучше советской техники в мире не существует. Машина отличалась не только более мощными двигателями, их грузоподъёмность была увеличена на 1,5 тонны.ЗИЛ-164, которые эксплуатировали в ГДР, имели кузова местного производства. Пожарные части ГДР имели целые автопарки специальных пожарных машин, изготовленных на базе ЗИЛ-164. В истории завода имени Лихачёва зафиксировано несколько оригинальных моделей, которые были выполнены на базе 164 модели. Это кассетный цементовоз оригинальной конструкции и автоцистерна для перевозки сжиженного газа. Грузоподъёмность стандартных модификаций ЗИЛ-164 составляла 4 тонны, хотя в случае установки усиленных шин, она могла быть повышена на 500 кг. Самосвалы имели такую же грузоподъёмность. По грунтовым дорогам грузоподъёмность автомобиля снижалась до 3,5 тонн.

Двигатель и трансмиссия грузовика

Стандартный двигатель ЗИЛ-164 имеет рабочий объём в 5,5 литров. Данный двигатель разрабатывался специально для этой модели, поэтому он называется так же, как и грузовик. Мотор был рассчитан на использование топлива марки А-66. Особенность этого двигателя заключается в использовании алюминия. Из него сделана головка блока цилиндров. Вокруг цилиндров в блоке имелась водяная рубашка. Поршни тоже были изготовлены из специального сплава алюминия. Бензобак грузовика был рассчитан на 150 литров топлива. Реальный расход бензина был около 30 литров, поэтому пробег на одной заправке мог достигать 500 км. Что касается трансмиссии ЗИЛ-164, то сцепление на машине было сухого типа, двухдисковое. В 1961 году была проведена модернизация, в результате которой сцепление было заменено на однодисковое, которое было предназначено для установки на новый грузовик ЗИЛ-130. Новое сцепление имело механический привод выключения и специальные пружины, которые были расположены периферийно. На модели ЗИЛ-164, которые выпускались до 1961 года, устанавливалась пятиступенчатая коробка передач. Эта коробка устанавливалась ещё на старый ЗИС-150В. При этом пятая передача была ускоренной. На модели ЗИЛ-164Аустанавливали новые коробки передач. Именно такие устанавливались на ЗИЛ-130, который ещё дорабатывался и серийно не выпускался. Новая коробка отличалась надёжностью.

Рама, подвеска и ходовая часть ЗИЛ-164

Рама для грузовика собиралась из двух лонжеронов, которые штамповались из стали. Они соединялись между собой мощными поперечными балками с помощью заклёпок. Передний бампер автомобиля закреплялся прямо на раме автомобиля. Там же закреплялись и буксирные круги. В задней части рамы имелось специальное буксирное устройство, предназначенное для буксировки прицепов И других автомобилей. Рама ЗИЛ-164А получила специальные кронштейны на раме, предназначенные для амортизаторов телескопического типа. Передняя ось оснащалась односкатными колёсами, а на задней оси устанавливались колёса типа «спарка».

Рулевой механизм и тормоза грузовика

Рулевой механизм ЗИЛ-164 состоит из пары червяков или специальных роликов. Тормозная система состоит из стандартного ножного тормоза с пневматическим приводом и ручника. По сравнению с ЗИС-150, тормоза новой модели значительно эффективней, при этом водителю не нужно сильно жать на педаль тормоза. Для седельного тягача тормозная система имеет специальный раздаточный кран, предназначенный для подсоединения тормозной системы прицепа.

Грузовые автомобили ЗИЛ-164 не стали такими известными, как ЗИЛ-130. На дорогах СНГ встретить их сейчас практически невозможно. Иногда на автобарахолках появляются единичные объявления о продаже ЗИЛ-164. Как правило, эти экземпляры представляют собой сборный конструктор, имеющий моторы от других грузовиков.

За время своего существования автомобили ЗИЛ-164 трудились во всех уголках Советского Союза. Именно поэтому грузовик достоин того, чтобы память о нём сохранилась в истории российского автомобилестроения.

https://conip-pro.nj/gruzovye-mashiny/zil-164.html

cont.ws

ЗИЛ-164 (1957 – 1964 гг.). Автомобили Советской Армии 1946-1991

ЗИЛ-164

(1957 – 1964 гг.)

Уже через год после присвоения предприятию имени И. А. Лихачева заводу удалось модернизировать прежний ЗИС-150 и поставить на конвейер 4-тонный вариант ЗИЛ-164, внешне отличавшийся только вертикальной решеткой радиатора и широким штампованным бампером. В техническом отношении он являлся переходной моделью от устаревшего грузовика ЗИС-150 к машинам нового поколения ЗИЛ-130. В 1957 – 1961 годах в производстве находился базовый автомобиль ЗИЛ-164, оборудованный модернизированным 6-цилиндровым двигателем мощностью 97 л.с., новыми задним мостом со штампованным картером, промежуточной опорой карданного вала и жидкостным отопителем в кабине. В 1961 – 1965 годах, в связи с задержкой организации серийного производства модели ЗИЛ-130, выпускался модернизированный грузовик ЗИЛ-164А, оборудованный агрегатами и узлами от перспективной машины. Его внешними отличиями от предыдущей 164-й модели были плоские угловые площадки в пространстве между бампером и обоими крыльями. На нем устанавливался тот же двигатель с новыми топливным насосом повышенной производительности, маховиком, вентилятором, радиатором и модернизированным карбюратором, мощность которого достигла 100 л.с. В комплектацию автомобиля входили однодисковое сухое сцепление, синхронизированная 5-ступенчатая коробка передач, барабанный ручной тормоз, тормозной кран и передние телескопические гидроамортизаторы от ЗИЛ-130, а с 1962 года еще и задний мост от будущего грузовика с уменьшенным передаточным отношением главной передачи. Снаряженная масса автомобиля возросла до 4100 кг, полная составила 8325 кг, максимальная скорость увеличилась до 75 км/ч. С этого времени объемы производства ЗИЛ-164А стали быстро сокращаться. Его выпуск прекратился в октябре 1964 года, вскоре после постановки на производство 130-й модели.

Московский автозавод на шасси ЗИЛ-164 и ЗИЛ-164А предлагал бортовые варианты 164Р и 164АР соответственно, снабженные 109-сильным вариантом базового двигателя и отводом от пневматической тормозной системы на тормоза буксируемого прицепа. Одновременно на этих шасси Мытищинский завод выпускал 3,5-тонные строительные самосвалы ЗИЛ-ММЗ-585И и 585Л с цельнометаллическими кузовами заднего опрокидывания и седельные тягачи ЗИЛ-ММЗ-164Н и 164АН для буксировки полуприцепов полной массой 9,5 т. Последние имели укороченную на 747 мм заднюю часть рамы, были оборудованы 104-сильным двигателем с двухкамерным карбюратором и усиленными системами охлаждения и смазки, увеличенным передаточным отношением главной передачи, двумя топливными баками по 150 л и пневматическим отводом на полуприцеп. В общей сложности автомобили 164-й серии были изготовлены в количестве 385 691 экземпляр.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

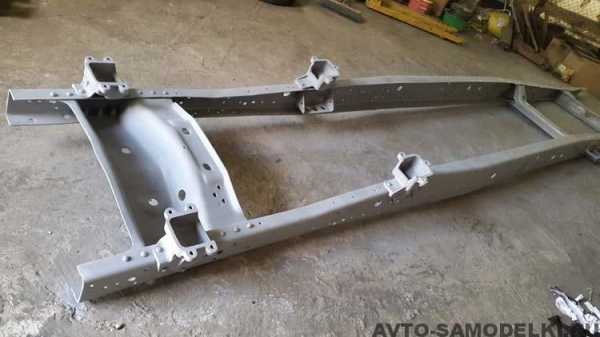

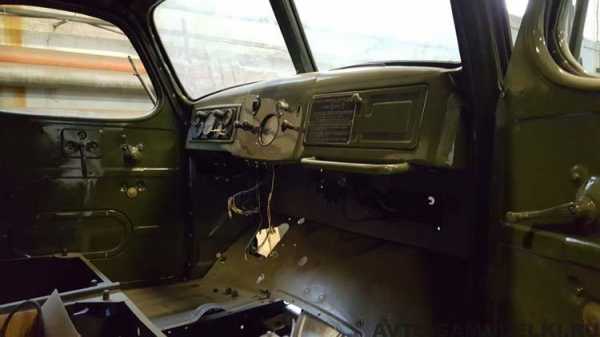

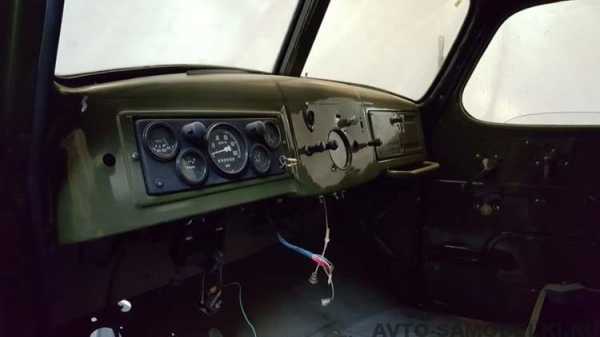

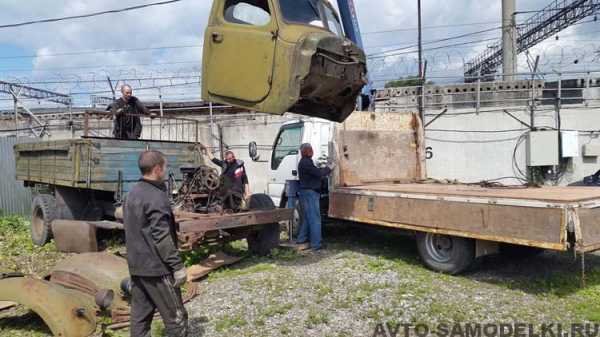

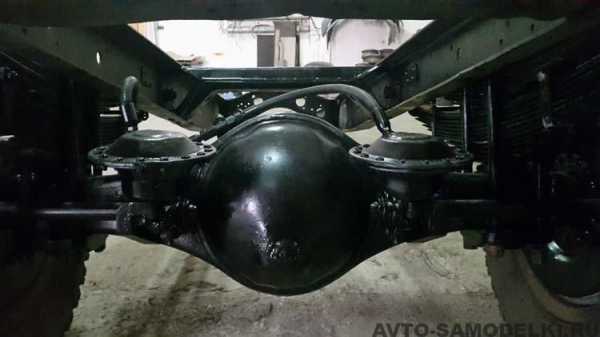

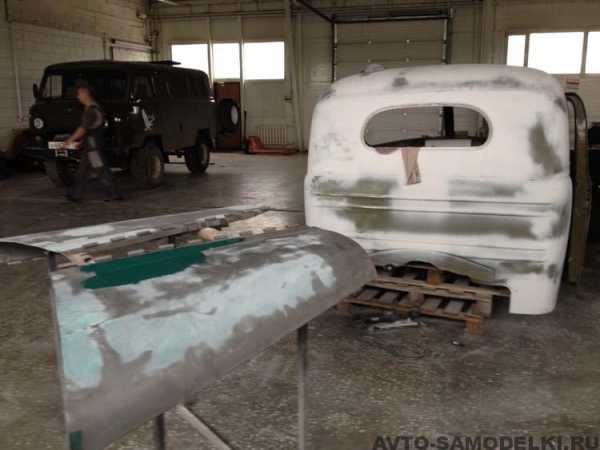

Восстановление грузовика ЗИЛ-164 "Захар" (45 фото)

Приобрел себе долгожданный раритет из прошлого, советский грузовик, трудягу — ЗИЛ-164.
Вот решил реанимировать, восстановить и дать вторую жизнь автомобилю.

ЗИЛ-164 — в народе получил прозвище «Захар»- выпускался на заводе имени Лихачева с 1957 по 1964 год. С 1961  года начался выпуск модификации ЗИЛ-164А.

«Захар» — считался «рабочей лошадкой» и присутствовал почти во всех советских автохозяйствах. На базе автомобиля специализированные предприятия собирали заправщики, пожарные машины, фургоны, автокраны, цистерны и прочую специализированную технику.

На ЗИЛ-164 устанавливался бензиновый двигатель с рабочим объёмом 5,56 л, мощностью 100 л/с при 2800 об/мин, и 3-ходовая 5-ступенчатая КПП.

Грузоподъемность автомобиля составляет — 4000 кг. Дополнительно ЗИЛ-164, может тянуть прицеп массой до 4500 кг. Снаряженная масса автомобиля равняется 4100 кг, полная – 8250 кг. Максимальная скорость грузовика составляет — 75 км/час.

При скорости 40 км/час на 100 км пути автомобиль расходует 27 л. топлива. Бак вмещает до 150 л. Запас хода составляет 550 км.

Предлагаем посмотреть процесс восстановления этого грузовика, одним из умельцев из Тюмени.

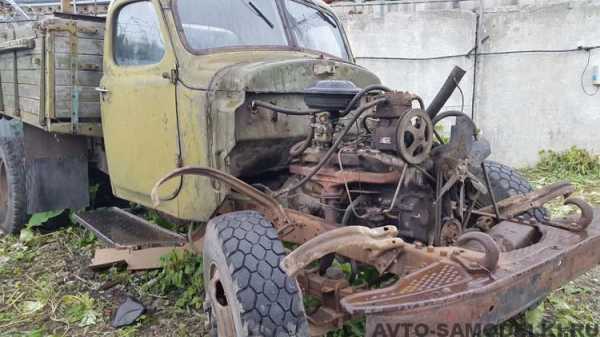

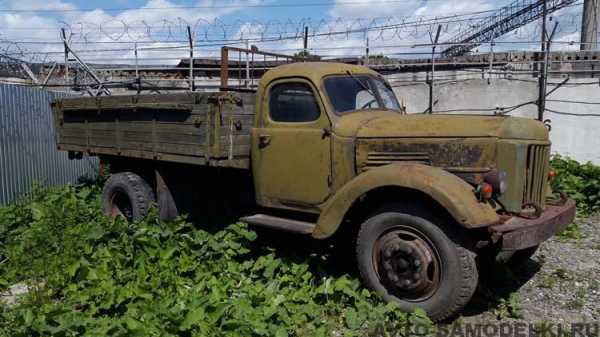

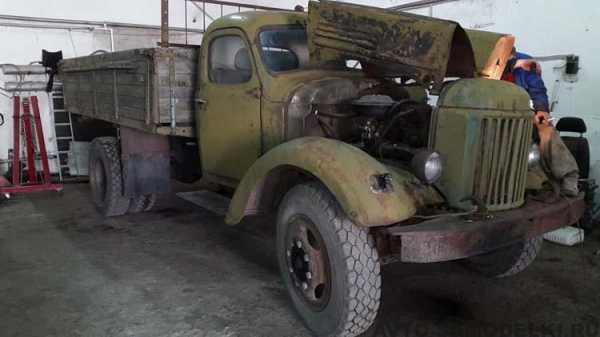

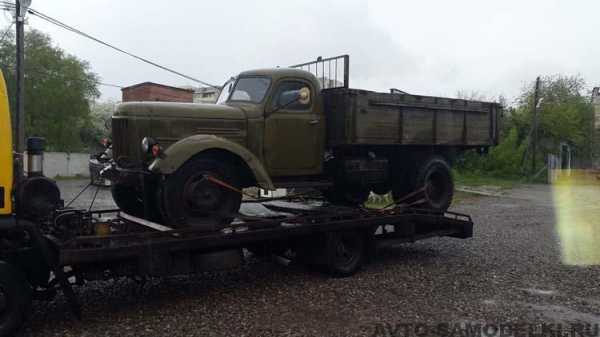

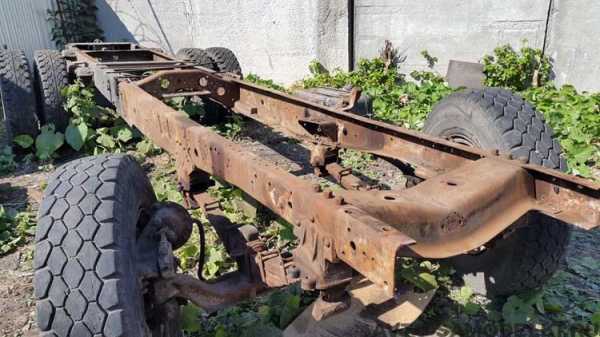

Вот в таком состоянии был приобретён ЗИЛ новым владельцем.

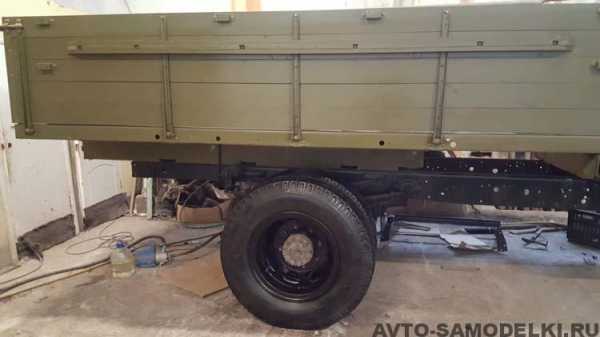

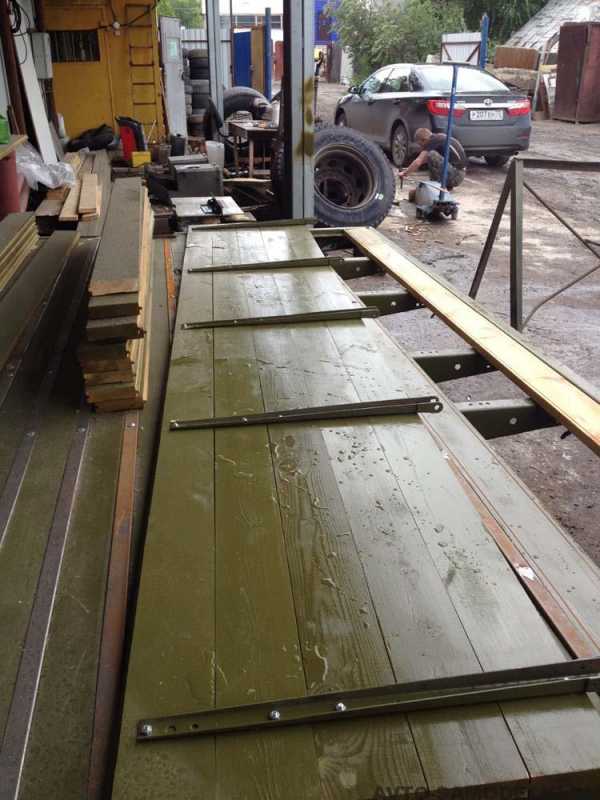

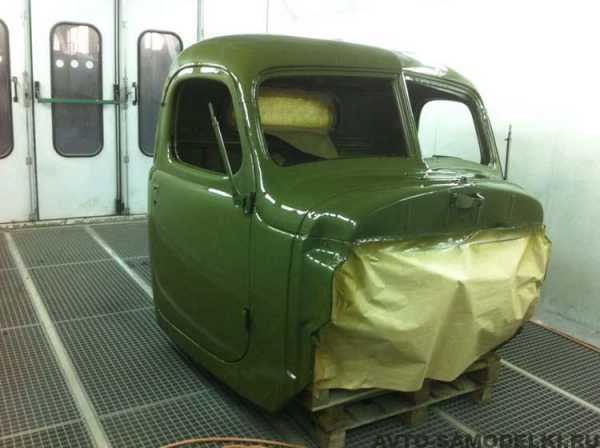

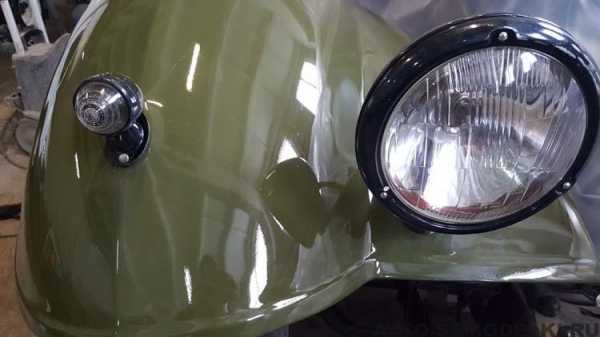

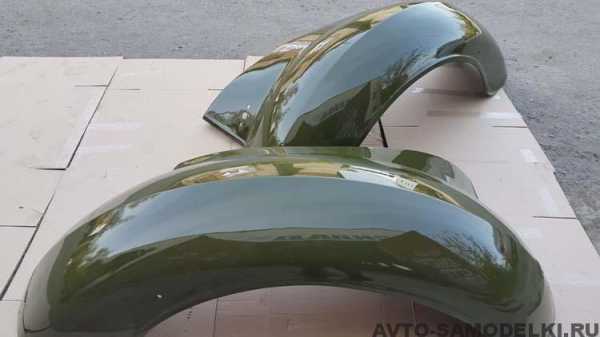

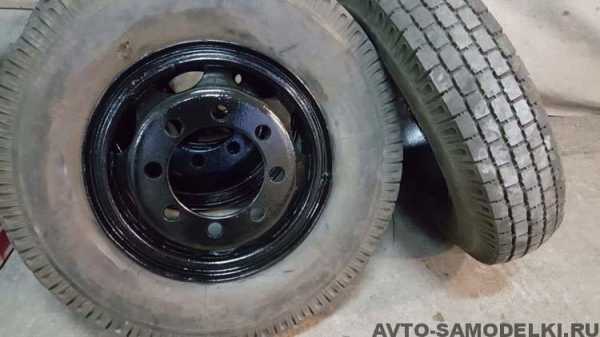

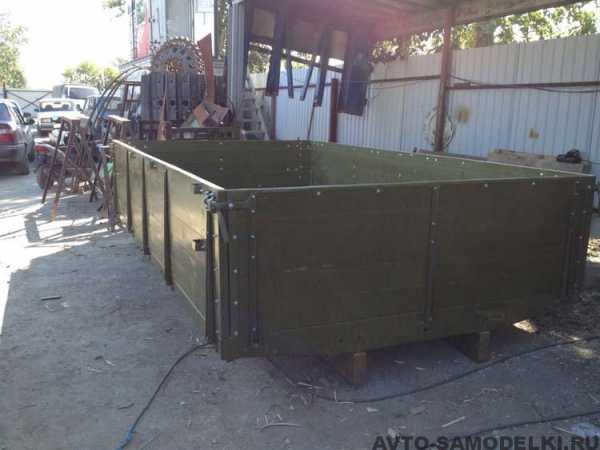

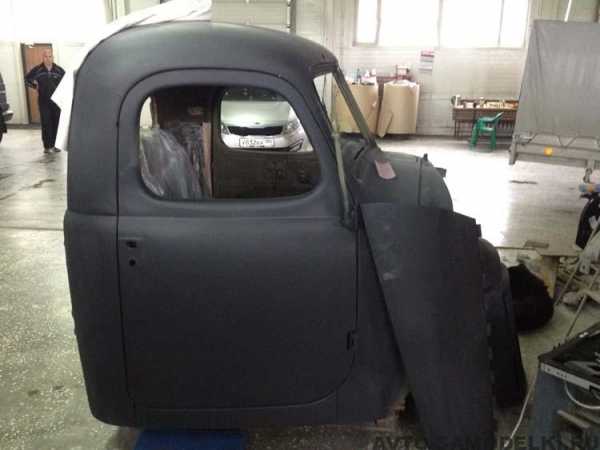

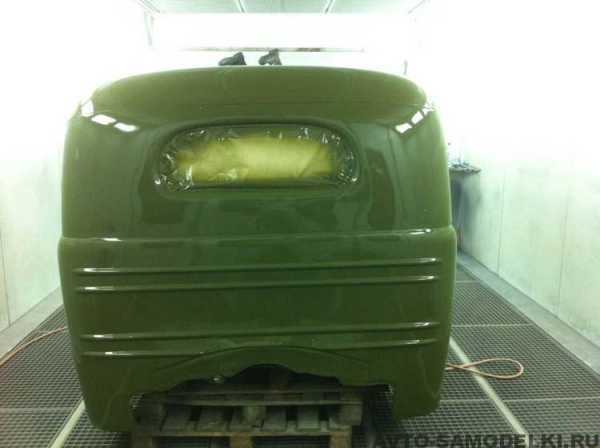

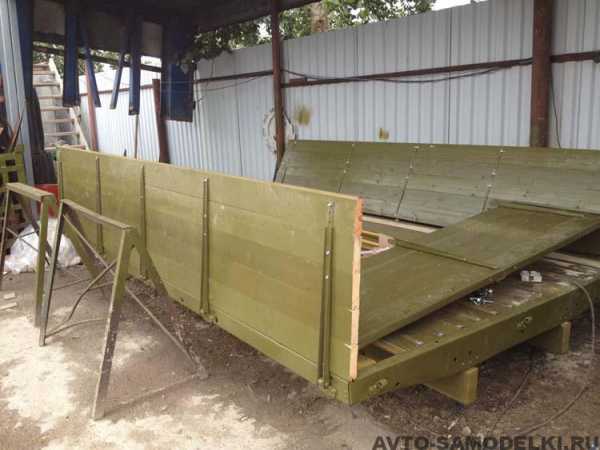

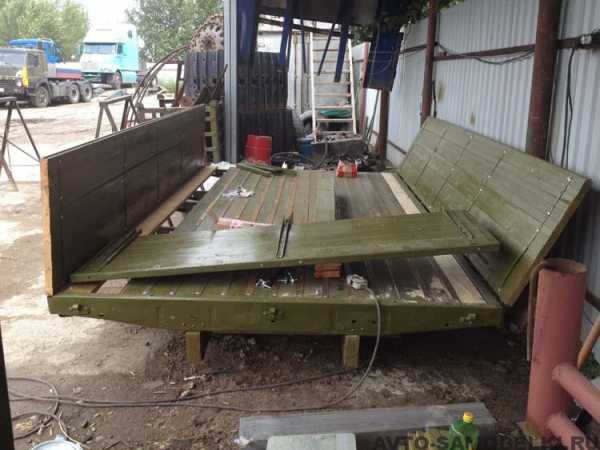

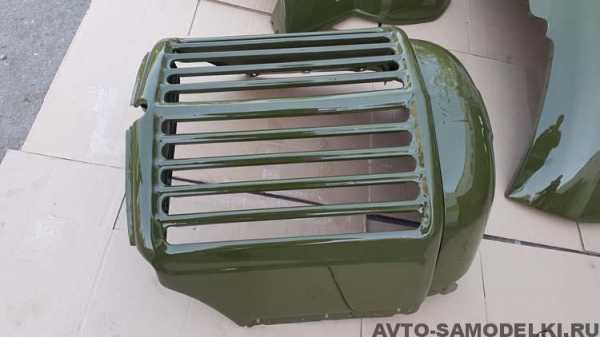

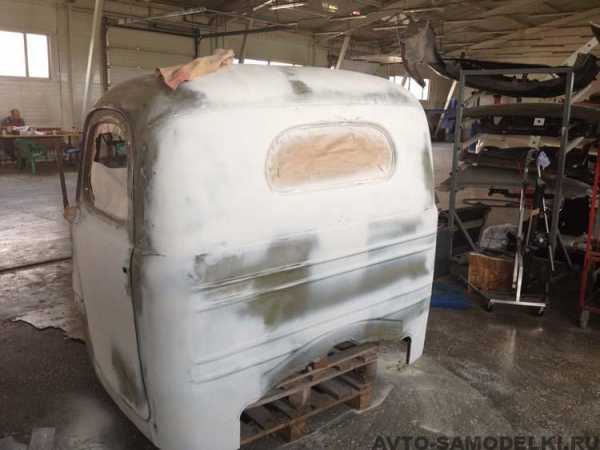

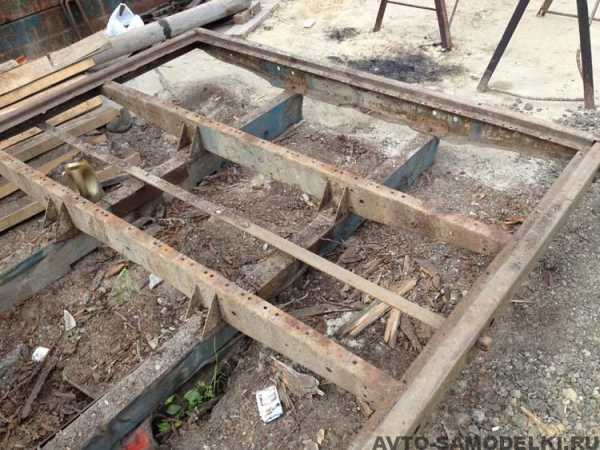

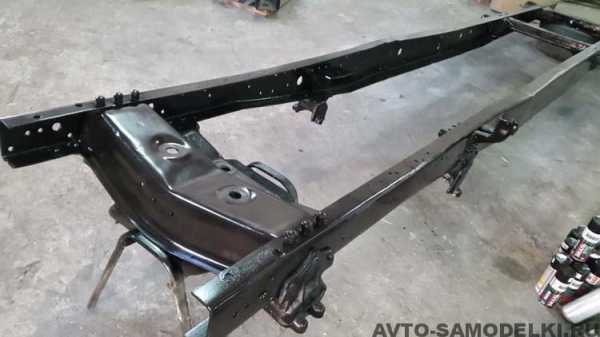

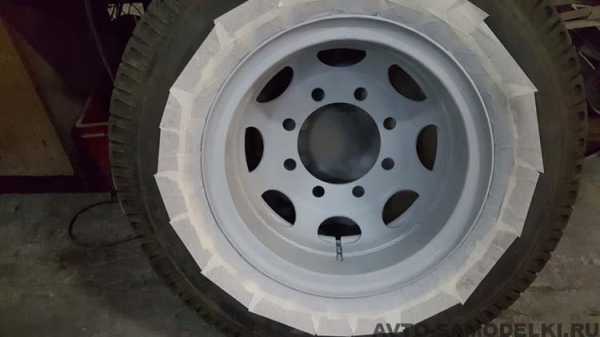

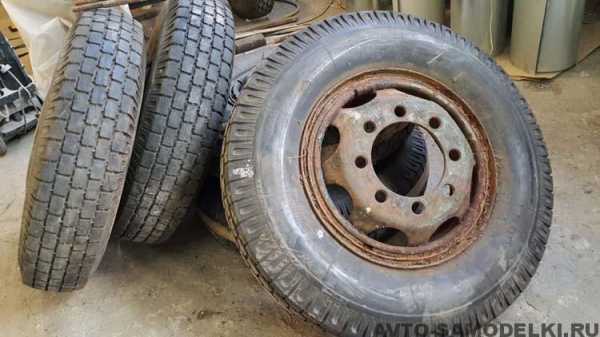

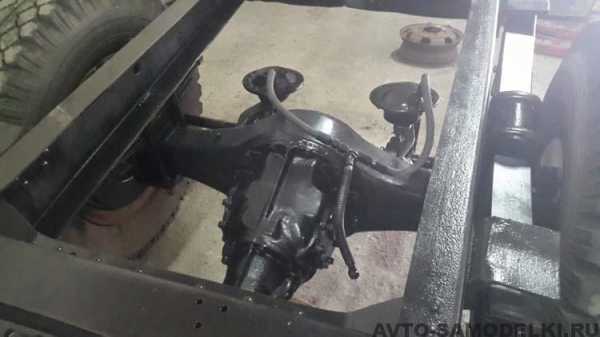

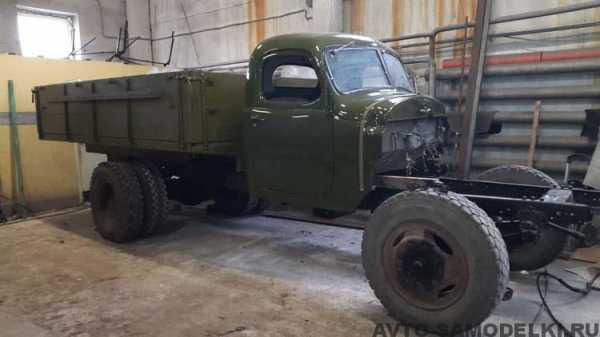

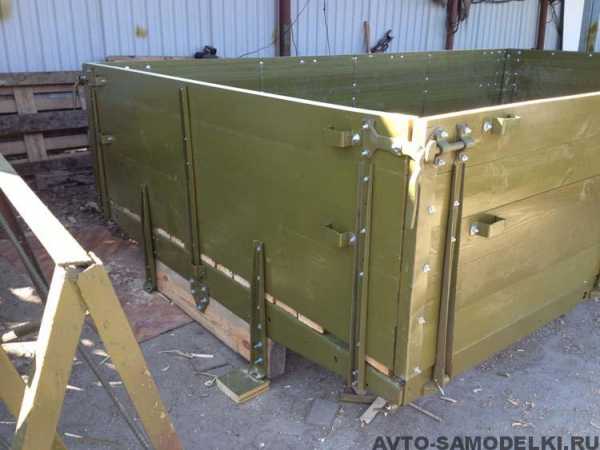

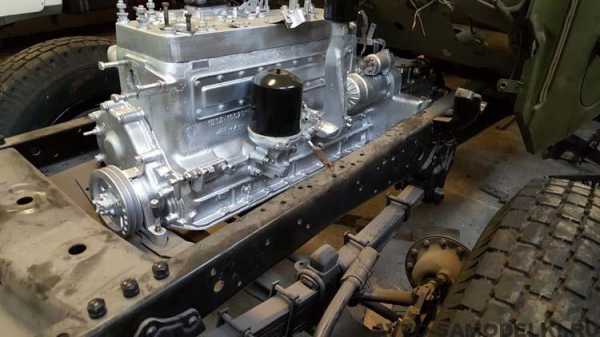

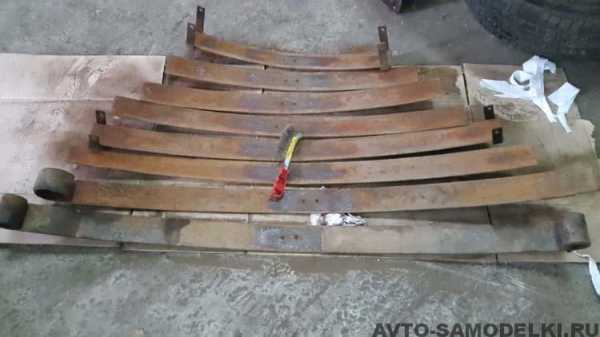

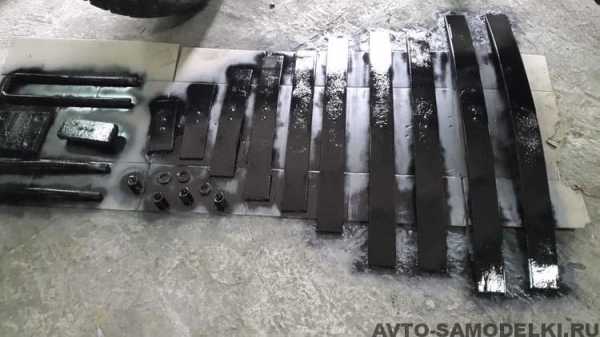

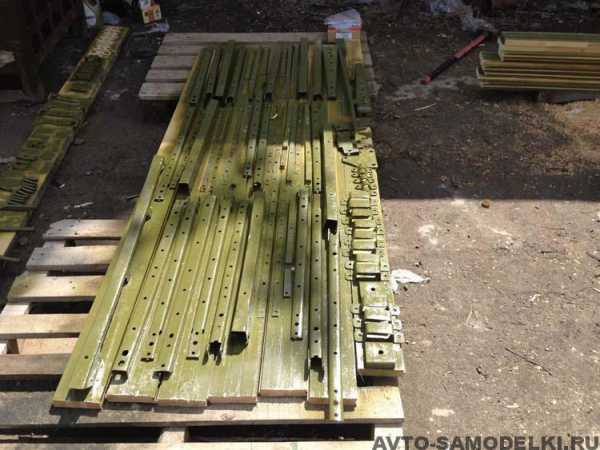

Далее начался долгий процесс ремонта и восстановления автомобиля.

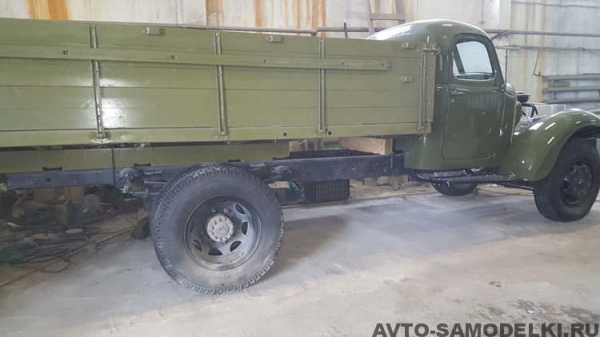

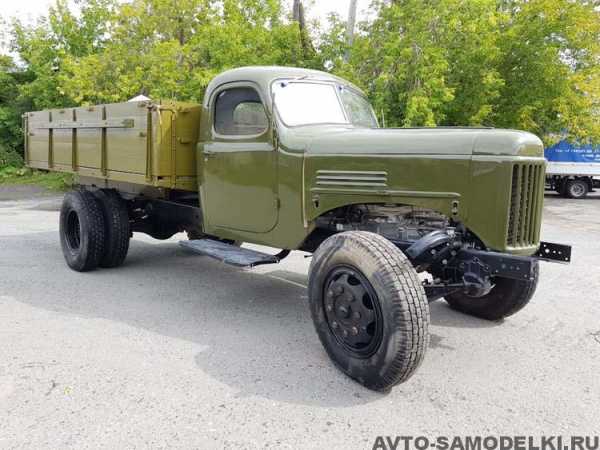

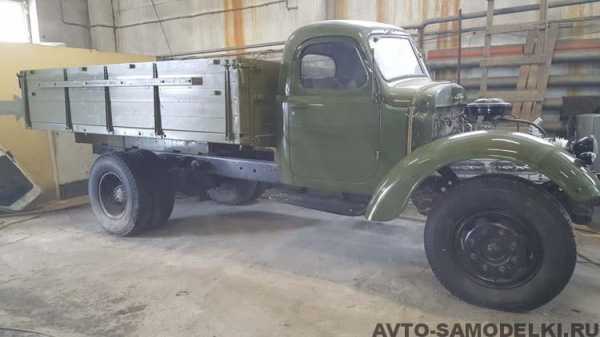

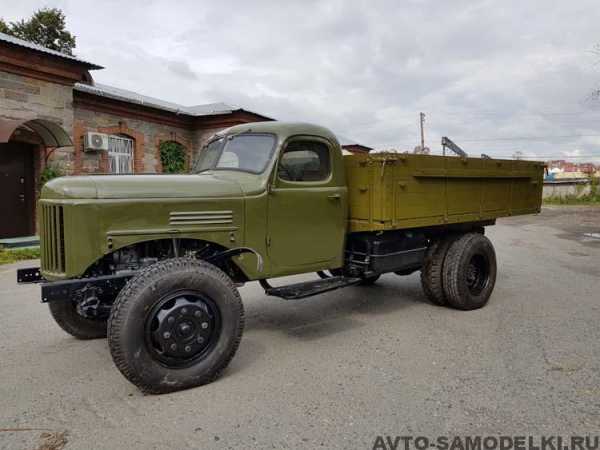

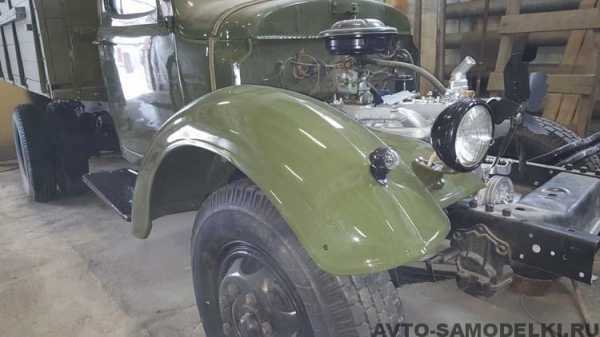

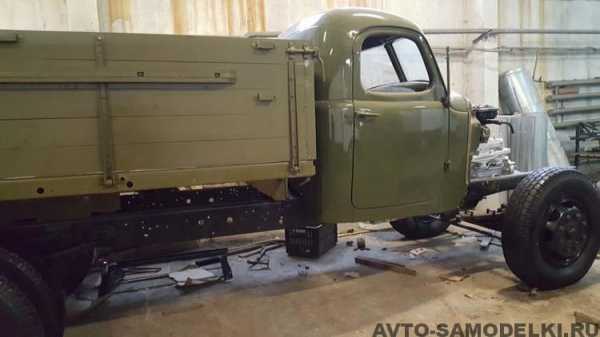

Для наглядности показан ЗИЛ-164 до и после восстановления. Как видите, восстановление практически завершено и «Захар» вновь обрёл вторую жизнь, а в умелых руках, прослужит эта техника ещё долгие годы!


Автор восстановительных работ: marstmn. Тюмень.

Поделиться в соц. сетях

avto-samodelki.ru

Ретро-базар

объявления о продаже олдтаймеров

Год выпуска: 1957
Цена: 500000 RUB.

Город: Барнаул

Контактное лицо: Сергей Владимирович Малахов
+79236515638

Продам из частной коллекции грузовик ЗИЛ 164, 1957 года выпуска. Практически 100% комплектность. Качественное восстановление. Документы в полном порядке. Наиболее "чистый" ЗИЛ 164 самого раннего года выпуска: 1. Головка цилиндров - чугунная, на 164 более поздних годов выпуска уже алюминиевая. 2. Карбюратор однодиффузорный, в хорошем состоянии - даже через 55 лет прекрасно готовит рабочую смесь для двигателя)) 3. Сцепление двухдисковое, на более поздних автомобилях уже однодисковое. 4. КПП - с пятой повышающей передачей, без синхронизаторов. 5. Стояночный тормоз - дисковый. 6. Салон хорошо сохранился и оставлен в первозданном состоянии чтобы чувствовался "дух времени" И т. д. перечислять могу очень долго. Все исправно, все функционирует. Автомобиль делался для своей коллекции, ни сил, ни средств не жалели. Грузовик неоднократно участвовал в ретро пробегах, ралли, многочисленных выставках и показах. Продаю ради покупки другого очень редкого автомобиля для коллекции. Интересующимся вышлю подробные фото с любых ракурсов. Цена высока, но по оригинальности и состоянию узлов и агрегатов автомобиль - самый "сок". Если найдется настоящий ценитель этого автомобиля, готов поторговаться. Есть возможность доставить ЗИЛ в любой регион России в прицепе Вольво Америка. PS. Посмотрит искушенный человек и скажет - а решетка радиатора то не родная. И правильно скажет! Но это только на фото, есть полностью оригинальная, но она на момент фотографирования была временно переставлена на другой 164 для участия в выставке.

www.oldtimer.ru

📌 ЗИЛ-164 - это... 🎓 Что такое ЗИЛ-164?

ЗИЛ-164

Общие данные

Иные обозначения:Захар (прозвище)
ЗИС-164
Производитель:ЗИС
Марка:ЗИС-164
Тип:Бензиновый
Объём:5560 см3
Максимальная мощность:97 л.с., при 2600 об/мин
Максимальный крутящий момент:324 Н·м, при 1200 об/мин
Конфигурация:рядный, 6-цилиндр.
Цилиндров:6
Клапанов:12
Диаметр цилиндра:101,6 мм
Ход поршня:114,3 мм
Cтепень сжатия:6
Система питания:карбюратор
Охлаждение:жидкостное
Клапанной механизм:SV
Материал блока цилиндров:чугун
Материал ГБЦ (англ.)русск.:алюминий
Тактность (число тактов):4
Порядок работы цилиндров:1-5-3-6-2-4
Рекомендованное топливо:А-66
механическая 5-ступ.
Производитель:ЗИЛ
Модель:164
Тип:механическая
Число ступеней:5-ступ.
Передаточные отношения:
1 передача:7,44
2 передача:4,10
3 передача:2,29
4 передача:1,47
5 передача:1,00
Задняя передача:7,09
Переключение:напольный рычаг
Главная передача — двойная, передаточное число — 6,97.

Характеристики

Массово-габаритные

Колея задняя:1740 мм
Колея передняя:1700 мм

Динамические

Макс. скорость:75 км/ч

На рынке

Предшественник

Предшественник

Преемник

Преемник

Другое

Грузоподъёмность:4000 кг
Расход топлива:27 л

ЗИЛ-164 — советский грузовой автомобиль производства Завода имени Лихачёва. Создан на базе ЗИС-150 путём модернизации его отдельных узлов и агрегатов. Производился с октября 1957 по декабрь 1964 (с декабря 1961 — ЗИЛ-164А).

Модификации

  • ЗИЛ-164Р — бортовой грузовик для работы с прицепом (1957—1961)
  • ЗИЛ-164Д — бортовой грузовик с экранированным оборудованием (1957—1961)
  • ЗИЛ-164Г — шасси самосвала (1957—1961)
  • ЗИЛ-ММЗ-164Н — седельный тягач (1957—1961)
  • ЗИЛ-ММЗ-585И — строительный самосвал (1957—1961)
  • ЗИЛ-ММЗ-585К — сельскохозяйственный самосвал (1957—1961)
  • ЗИС-156А — бортовой грузовик для работы на сжиженном газе (1957—1961)
  • ЗИЛ-164А — бортовой модернизированный грузовик, часть агрегатов от будущего ЗИЛ-130 — сцепление, коробка передач, карданные валы, амортизаторы[1] (1961—1965)
  • ЗИЛ-164АР — бортовой грузовик для работы с прицепом с двигателем повышенной мощности 109 л.с.(1961—1965)
  • ЗИЛ-164АД — бортовой грузовик с экранированным электрооборудованием (1961—1965)
  • ЗИЛ-164АГ — шасси самосвала (1961—1965)
  • ЗИЛ-ММЗ-164АН — седельный тягач с двигателем повышенной мощности 109 л.с.[1](1961—1965)
  • ЗИЛ-ММЗ-585Л — строительный самосвал (1961—1965)
  • ЗИЛ-ММЗ-585М — сельскохозяйственный самосвал (1961—1965)
  • ЗИЛ-166 — бортовой грузовик для работы на сжатом газе (1961—1965)
  • ЗИЛ-166А — бортовой грузовик для работы на сжиженном газе (опытная партия)

Применение

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 12 мая 2011.

Автомобили ЗИЛ-164 и ЗИЛ-164А долгие годы были «рабочими лошадками» практически во всех автохозяйствах СССР. На их базе специализированные заводы выпускали большими сериями фургоны, заправщики, цистерны, пожарные машины, автокраны и многие другие типы специальной техники.

Многие машины, использовавшиеся группой советских войск в ГДР, оборудовались специальными кузовами немецкой постройки. В частности, немецкие пожарные машины на базе ЗИЛ-164 после списания из воинских частей продолжали работать в пожарных бригадах ближайших городов. Кроме того, многие автохозяйства своими силами изготавливали на базе ЗИЛ-164 весьма оригинальные спецмашины, нередко такие конструкции появлялись в СССР впервые, например, кассетный цементовоз.

На шасси ЗИЛ-164А монтировалась также первая в СССР серийная цистерна для перевозки сжиженного газа АЦЖНГ-4-164А. В автохозяйствах ЗИЛ-164 работали до конца 70-х, а отдельные экземпляры и до нач. 90-х. К нач. 60-х ЗИЛ-164 и его модификации успели значительно устареть и в 1965 году автомобили серии 164 были сняты с производства. Сегодня на территории СНГ и Прибалтики сохранилось несколько экземпляров этих машин.

Техническая характеристика ЗИЛ-164А

  • Колёсная формула 4×2
  • Снаряжённая масса — 4100 кг
  • Полная масса 8250 кг
  • Грузоподъёмность:
    • по дорогам с асфальтобетонным покрытием — 4000 кг
    • по грунту — 3500 кг
  • Допустимая масса прицепа:
    • по дорогам — 4500 кг
  • Длина — 6700 мм
  • База — 4000 мм
  • Ширина — 2470 мм
  • Колея
    • Передних колёс — 1700 мм
    • Задних колёс — 1740 мм
  • Высота (по кабине) — мм
  • Дорожный просвет:
    • под передней осью — 325 мм
    • под задней осью — 265 мм
  • Двигатель: — ЗИЛ-164А (карбюраторный бензиновый, 6 цилиндров)
  • Мощность двигателя — 100 л.с. при 2800 об/мин
  • Крутящий момент — 33 кгс/м при 1100—1400 об/мин
  • Рабочий объём двигателя — 5560 см³
  • Коробка передач — механическая, пятиступенчатая
  • Подвеска:
    • передняя — рессорная, с амортизаторами
    • задняя — рессорная
  • Размер шин — 260-20
  • Максимальная скорость — 70 км/ч
  • Объём топливных баков — 150 л
  • Расход топлива на 100 км и скорости 40 км/ч — 27 л

Ссылки

Примечания

  1. 1 2 А. В. Кураев Автомобиль ЗИЛ-164А и его модификации. Инструкция по эксплуатации. — Москва: Машгиз, 1962.

См. также

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
