Бортовой грузовой автомобиль общего назначения (6Х4) ЗИЛ-133ГЯ. Автоистория

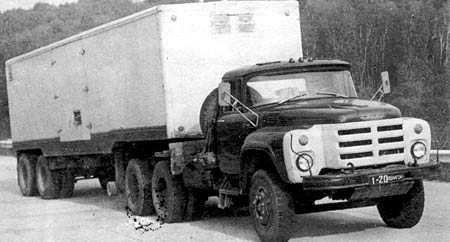

Автомобиль ЗИЛ-133ГЯ стал продолжением линейки трёхосных длиннобазных грузовиков Завода им. Лихачёва. В отличие от предыдущих моделей этой серии с бензиновыми двигателями ЗИЛ-130, машина была оснащена дизельным силовым агрегатом КамАЗ-740. Установка этого мотора, позволившего повысить грузоподъёмность автомобиля до 10 т, потребовала удлинения мотоотсека: кабина новинки 1979 года отличалась от других машин «сто-тридцатого» семейства выдающейся вперёд облицовкой радиатора с широкими прорезями и удлинённым капотом.Грузовой автомобиль ЗИЛ-133ГЯ, как и другие трёхосные грузовики серии ЗИЛ-133, были спроектированы для работы в составе автопоездов. Основной прицеп для этой модели – ГКБ-8350. Общая грузоподъёмность такой сцепки достигала 18 тонн.
Чтобы вписать в моторный отсек дизельный двигатель КамАЗ-740, пришлось удлинить «нос» автомобиля.

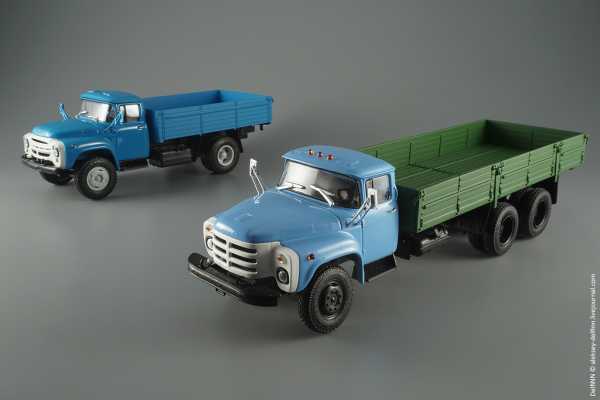

ЗИЛ-133ГЯ и ЗИЛ-130.
Грузоподъёмность ЗИЛа с «камазовским» дизелем вдвое превышает этот показатель у родоначальника серии.

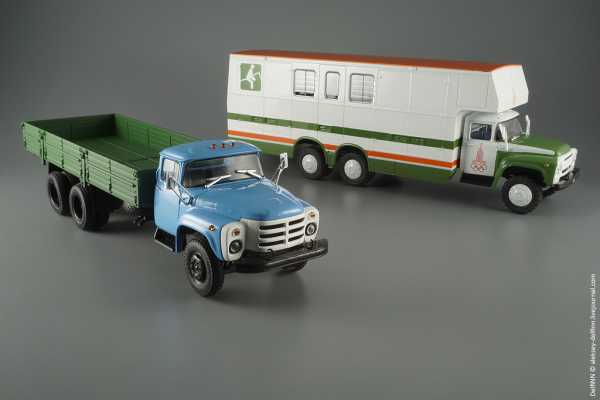

Трёхосные длиннобазные автомобили Завода им. Лихачёва: дизельный ЗИЛ-133ГЯ и бензиновый ЗИЛ-133Г1 (фургон для перевозки лошадей мод. 5982).

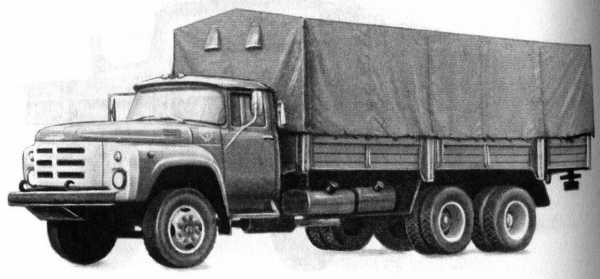

Прототип модели — фото с сайта autowp.ru
• Предприятие-изготовитель: ЗИЛ, Московский автомобильный завод им. И. А. Лихачёва
• Годы выпуска: 1979–1992
• Мощность двигателя: 210 л. с.
• Грузоподъёмность: 10 т
• Допустимая масса прицепа: 11,5 т
• Максимальная скорость автомобиля/автопоезда : 85/80 км/ч
• Модель 1/43: Автоистория 100275.гз ЗИЛ-133ГЯ бортовой (голубой/зеленый)
aleksey-delfinn.livejournal.com
Крокодил и Почтальон. ЗИЛ-133ГЯ от ДНК и механик-водитель тип 2 от NorthStarModels: diecast_43
Крокодил и Почтальон. ЗИЛ-133ГЯ от ДНК и механик-водитель тип 2 от NorthStarModels: diecast_43 ?- SteveLar (stevelar) wrote in diecast_43,
Хотелось бы отметить, что модель бортового грузовика ЗИЛ-133ГЯ с тентом была создана по мастер-модели авторства А. Новикова.
Тент… Ну, излишне простоват.

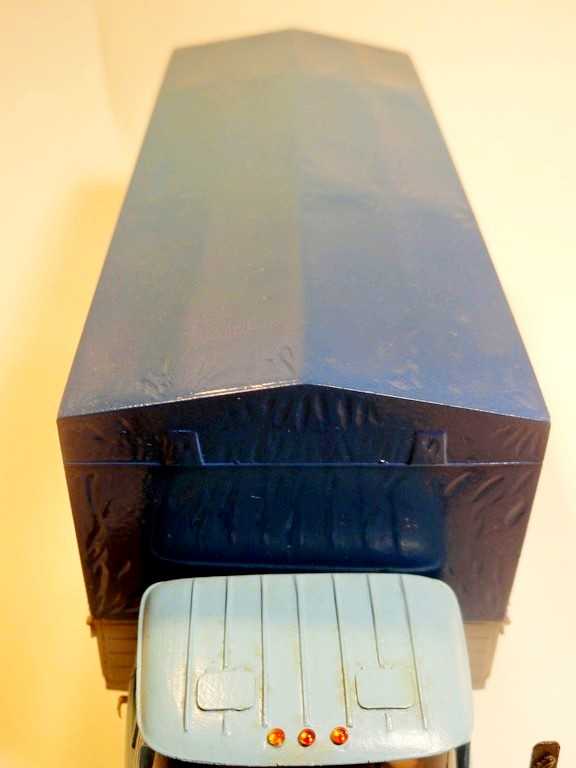

На крыше кабины монтировались три опознавательных фонаря автопоезда — повторители указателей поворотов типа УП101 с рассеивателем оранжевого цвета. На модели — прозрачные оранжевые пластиковые детали.
В крыше имелось два вентиляционных люка (левый был ликвидирован с февраля 1983 года, а установка правого была отменена с января 1987 года ввиду его недостаточной эффективности). Как видно, модель представляет автомобиль не позднее 1983 года выпуска.
Вся поверхность крыши имеет какие-то светлые коричневатые разводы непонятного происхождения. Для меня — некритично:
Дорники должны быть паяными.
Боковые зеркала — на хорошем уровне (см. общее фото выше).
Эмблема «ЗиЛ», вероятнее всего, выполнена декалью.

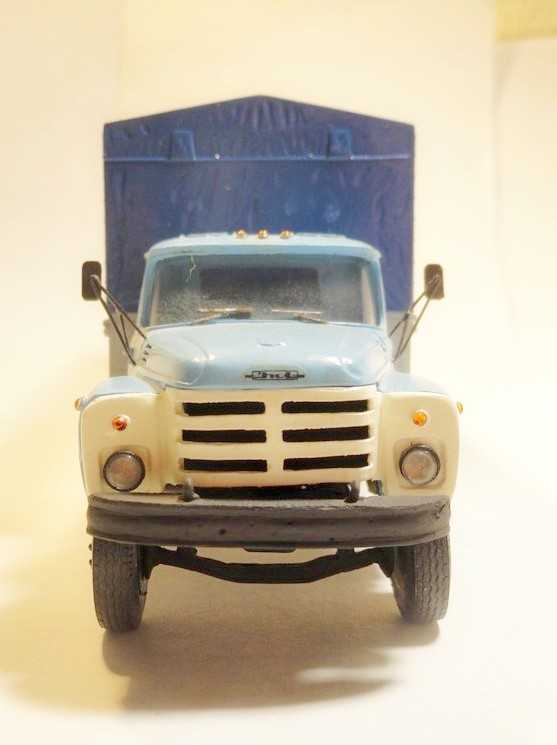

В прорезях решётки радиатора наблюдается облой.
Поворотники аналогичны таковым на крыше (на оригинале устанавливались двухцветные двухсекционные двухламповые передние фонари ПФ130 с указателями поворотов в верхней секции с оранжевым рассеивателем и габаритами в нижней части с бесцветным рассеивателем).

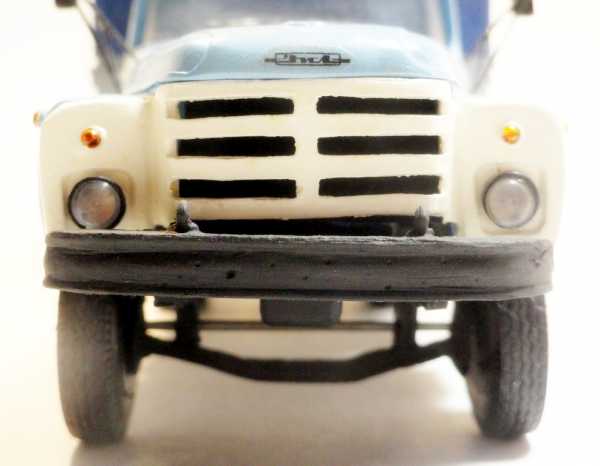

Спереди устанавливались фары ФГ-150Г. На модели — достаточно добротные стекляшки с крашеным под резиновый уплотнитель ободком, только что без рифления.
А вот с бампером швах. Мало того, что установлен криво относительно горизонтальной плоскости, так ещё на нём и дефекты повылезали, забыл, как называется.
ГРЗ тоже нет:-(:
Так как устанавливаемый на автомобиль дизель КамАЗ-740 по размерам превышал двигатель ЗИЛ-130, моторный отсек был увеличен соответственно, капот удлинён, а облицовка радиатора и передний буфер изменены:
Общий вид сверху:

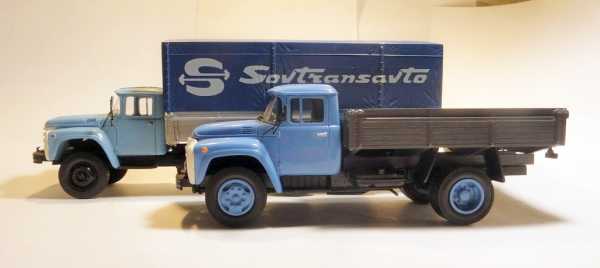

Тему минисравнений открывает базовый ЗИЛ-130:
ALF и ДНК:
Вид слева по ходу движения:
diecast-43.livejournal.com
Тип авто |
Бортовой автомобиль |
| Колесная формула | 6×4 |
| Полная масса авто, кг | 17835 |
| Полная масса автопоезда, кг | нет данных |
| Допустимая нагрузка на переднюю ось , кг | 4460 |
| Допустимая нагрузка на заднюю ось , кг | 13375 |
| Грузоподъемность, кг | 10000 |
Площадь платформы, м2 |
16.64 |
Объем платформы, м3 |
41 |
| Масса снаряженного авто, кг | 7610 |
| Максимальная скорсть (км/ч) | 80 |
| Двигатель | КамАЗ 740 дизель |
| Мощность двигателя (л.с.) | 210 |
| Коробка передач | 5 ступнечатая с делителем |
| Число передач | |
| Передаточное число ведущих мостов | 6.83 |
| Подвеска | пердняя рессорная с аммортизаторами, задняя подвеска рессорная на балансирах с реактивными тягами со стабилизатором |
| Размер шин | 260-508Р |
| Топливный бак | 170 |
| Кабина | Трехместная цельнометаллическая |
| Екологический тип | — |
interdalnoboy.com
ЗИЛ-133 — WiKi
Разработка более грузоподъёмного автомобиля (8 тонн) с колёсной формулой 6 × 4, на базе 5-тонного ЗИЛ-130, началась в первой половине 1960-х годов. Новое семейство должно было получить индекс 133. Первые прототипы были готовы уже в середине 1960-х, однако развертывание их серийного производства постоянно откладывалось. Необходимость выпуска такого семейства грузовиков была поставлена под сомнение в связи с планируемым вводом нового Камского автозавода, который должен был выпускать грузовики схожего класса тоннажности, но значительно более современной конструкции, в частности, с дизельным двигателем и с компоновкой «кабина над двигателем» [источник не указан 26 дней]. Тем более что прототипы грузовых автомобилей для будущего завода создавались на самом ЗИЛе (ЗИЛ-170).
Тем не менее, в 1975 году было принято решение начать производство первой модели трёхосного семейства ЗИЛ-133Г1, которая получила длинную базу, отсюда и литера «Г» в индексе. ЗИЛ-133 стал самым крупным карбюраторным грузовиком в СССР.[1] Пройдя модернизацию в 1979 году, модель получила индекс ЗИЛ-133Г2, при этом была поднята грузоподъёмность с 8 до 10 тонн. Отдельно следует упомянуть о распространённой ошибке, что модификации ЗиЛ-133Г1 и Г2 отличаются друг от друга внешне разным оформлением оперения капота кабины в стиле ЗИЛ-130, выпущенных до 1977-78 годов и после 1978 года. На самом деле смена оформления кабин шла на заводе потоком и касалась всего модельного ряда сразу, в том числе и семейства 133. Таким образом, модификация 133Г1, выпущенная до конца 1978 года, имела старое оформление, а выпускавшиеся с конца 1978 года — уже новое. Модификация 133Г2 имела только новое оформление, поскольку выпускалась с 1980 года. Выпуск этих автомобилей носил характер небольших серий. Ещё в середине 1970-х был разработан проект трёхосного ЗИЛа с дизельным двигателем КамАЗ-740. Эта модель получила индекс ЗиЛ-133ГЯ и её производство началось в 1979 году. Автомобили этой модификации легко узнать по длинному капоту с оригинальной фальшрешёткой с формой больших горизонтальных брусьев. Капот пришлось удлинить, чтобы в его пространство вошёл куда более крупный дизель КамАЗ-740.
Бензиновые ЗИЛ-133Г2 были сняты с производства уже в 1983 году в связи с тем, что дизельный вариант ЗИЛа являлся более эффективным — расход топлива на 100 км при скорости 60 км/ч составляет у ЗИЛ-113ГЯ 26,6 л (дизтопливо) против 48,3 л (бензин) у ЗИЛ-133Г2 (бензин).[3]. Вместе с тем, «ГЯ», являясь фактически «капотной» альтернативой новых КамАЗов, выпускались уже крупными сериями, в основном, в качестве голых шасси под разные установки и реже в качестве бортовых. Производство ЗИЛ-133ГЯ велось до 1992 года, после чего эта модель была модернизирована, в частности, получила кабину от нового семейства грузовиков ЗиЛ-4331, индекс 133Г40 и выпускалась на ЗИЛе до 1999 года.
Ввиду унификации с ЗИЛ-130 ЗИЛ-133 мало отличается от него конструктивно, одно из главных принципиальных отличий — два ведущих моста, из которых первый несёт в себе межосевой дифференциал с ручной блокировкой.
С 2014 г. доступна модель ЗИЛ-133ГЯ в масштабе 1:43 производства Start Scale Models, а с 2015 ещё и от Автоистории. 25.10.2014 модель КаВЗ-5982 (шасси ЗИЛ-133Г1) в масштабе 1/43 вышла в рамках проекта «Автомобиль на Службе» (№78)
ru-wiki.org
ЗиЛ 133 ГЯ
Первые трехосные грузовые автомобили появились в 20-х годах прошлого века. Добавление еще одной оси очень рационально, поскольку без усиления осевой нагрузки значительно увеличивается грузоподъемность грузового автомобиля.
Первым появившимся в СССР трехосным серийным грузовым автомобилем был ЯГ-10. Его стали производить в 1932 году. Со временем трехосные модификации появились у грузовиков ГАЗ-АА и ЗиС-5. На тот период времени действовали требования ГОСТа 9314-59, предусматривавшего ограничение осевой нагрузки до 6 тонн.
Большая часть грузовиков могла эксплуатироваться только на дорогах первой категории. Перевозить грузы по любой дороге мог только 8-тонный грузовик с колесной формулой 6х4. ЗиЛ-133 стал первой такой разработкой.
В первоначальном варианте автомобиля использовалось множество узлов от ЗиЛ-130, но при этом появились новые оригинальные агрегаты. Так, тягово-динамические характеристики были увеличены за счет мощности двигателя в 190 л. с. Двигателю нового автомобиля требовался высокооктановый бензин.
Потребовалось двухдисковое сцепление, а на приборной панели появился тахометр. Задняя подвеска осталась традиционной, балансирной. Раздаточная коробка включала в себя новшество – трехступенчатую коробку передач. Впрочем, такая схема трансмиссии не приобрела популярности.
ZIL-133
ЗиЛ-133 1966 года выпуска уже был без раздаточной коробки. Здесь была применена схема с проходным средним мостом. Причем претерпела изменения и конструкция самих мостов. Средний, проходной, мост включал межосевой дифференциал. При необходимости его можно было заблокировать. Это действие выполнялось с помощью пневмопривода.
Коробка передач разрабатывалась с тем, чтобы в перспективе она могла быть установлена на автомобили «Урал». Ее сделали пятиступенчатой, с высшей прямой передачей. В конструкции появился демультипликатор, что привело к увеличению силового диапазона. У него было две передачи – прямая и понижающая. В действие демультипликатор приводился электропневмоклапаном.
Изменений было много, и многое планировалось в перспективе, например, установка раздельного привода тормозов. Были даже разработаны три разных варианта шасси. Однако многим планам не суждено было сбыться, поскольку основное внимание оказалось приковано к строительству нового завода в Набережных Челнах, где должны были производиться новые автомобили – КамАЗы.
