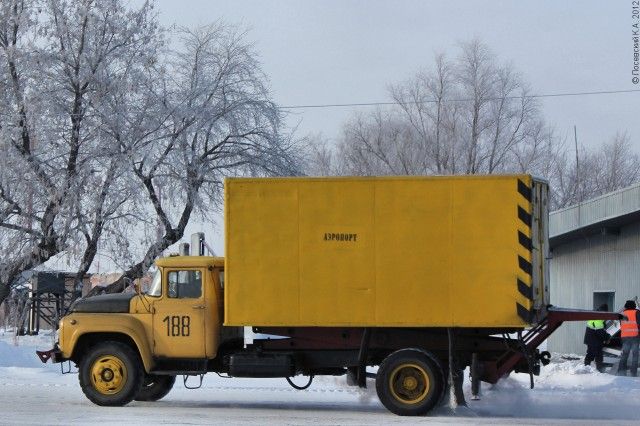

Зил 431510: ЗИЛ-431410 (130) () (431510 (130 Г ), 441510 (130 В1))- описание, характеристики, история.

Подвеска автомобиля выполнена на листовых полуэллиптических рессорах. Передняя подвеска имеет телескопические гидроамортизаторы.

Колеса дисковые с пневматическими камерными шинами, задние колеса двухскатные.

Управление автомобилем осуществляется через колеса переднего моста, привод управления снабжен гидроусилителем.

Торможение автомобиля происходит тормозными механизмами барабанного типа, воздействующими на все колеса. Привод тормозных механизмов пневматический.

Электрооборудование однопроводное, напряжение рассчитано на 12 В.

Кабина автомобиля цельнометаллическая, трехместная, двухдверная, с широким панорамным стеклом. Платформа комбинированная, деревянная, с металлическими поперечинами, откидными боковыми и задним бортами. Платформа может быть оборудована тентом с каркасом типа домик или надставками на передний и боковые борта.

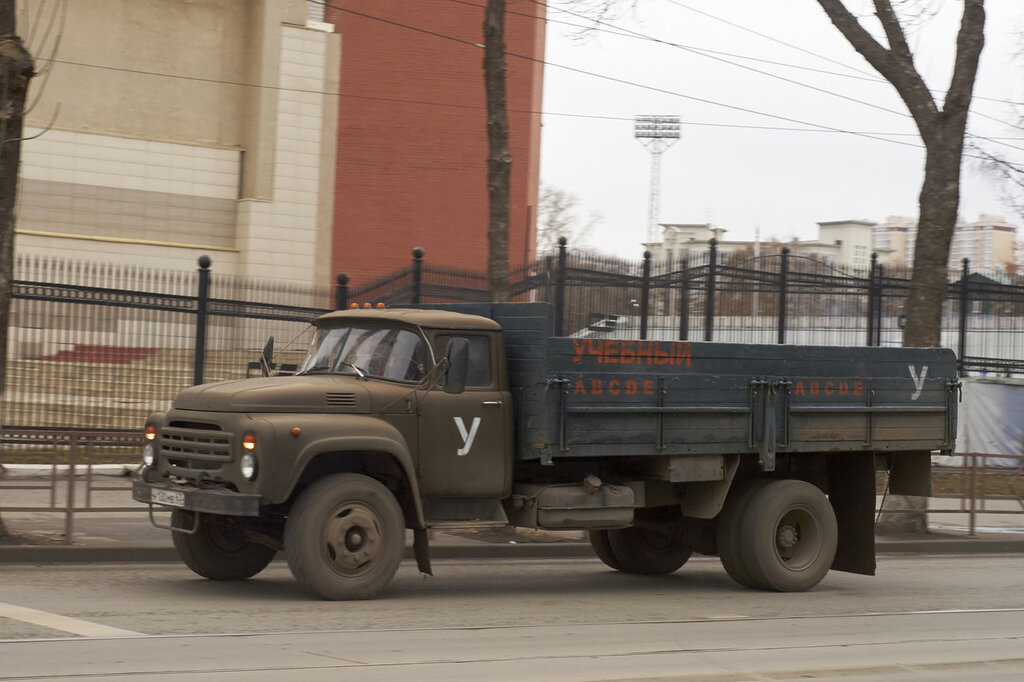

Рис. 1. Автомобиль-тягач ЗИЛ-431410

Автомобиль-тягач ЗИЛ-431510 отличается от базового автомобиля увеличенными по длине размерами базы, карданного вала и платформы (рис. 2). Боковые борта платформы состоят из двух самостоятельных частей. Автомобиль предназначен для перевозки длинномерных грузов и грузов малой плотности.

Седельный тягач ЗИЛ-441510 служит для работы в составе автопоезда с полуприцепом полной массой 14 400 кг (рис. 3). Автомобиль отличается от базовой модификации укороченной базой, наличием двух топливных баков вместимостью 125 л каждый и отсутствием места для установки запасного колеса, которое размещено на полуприцепе. Карданная передача имеет один вал.

Рис. 2. Автомобиль-тягач ЗИЛ-431510

Рис. 3. Седельный тягач ЗИЛ-441510

На базе всех модификаций двухосных автомобилей завод производит автомобили ЗИЛ моделей 431810, 431610, 441610,

работающие на двух видах газового топлива — сжатом и сжиженном газе. Эти автомобили предназначены для работы в тех же условиях, что и базовой модификации, работающие на бензине.

Автомобили, работающие на газовом топливе, максимально унифицированы с базовыми модификациями и оснащены газовыми приборами, необходимыми для работы на газовом топливе, а также специальными емкостями для газа. На автомобилях предусмотрена в качестве резервной бензиновая система питания с наличием соответствующих емкостей для топлива. Для обеспечения пожарной безопасности на эти автомобили не устанавливаются пусковые подогреватели двигателя.

Трехосные грузовые автомобили

Семейство трехосных грузовых ацтомобилей высокой проходимости с колесной формулой 6 хб (все мосты ведущие) предназначено для перевозки грузов, людей и буксирования прицепов по дорогам всех видов и бездорожью.

Бортовой автомобиль ЗИЛ-131Н, на котором установлены силовой агрегат и кабина, является базовой модификацией этого семейства (рис. 4). Конструкция и компоновка силового агрегата и кабины аналогичны силовому агрегату и кабине, применяемым на двухосных автомобилях (со специфическими конструктивными особенностями).

Рис. 4. Бортовой автомобиль ЗИЛ-131Н

Усилие от силового агрегата на ведущие мосты передается карданной передачей открытого типа через раздаточную коробку, имеющую две передачи — прямую и низшую.

Передняя подвеска по конструктивной схеме аналогична подвеске, применяемой на автомобиле ЗИЛ-431410, но отличается размерами.

Задняя подвеска балансирная — на продольных листовых полуэллиптических рессорах. Толкающее усилие и реактивные моменты передаются реактивными штангами.

Колеса дисковые, оборудованы пневматическими камерными шинами переменного давления. На автомобиле смонтирована система регулировки давления воздуха в шинах, способная работать на движущемся автомобиле.

Автомобиль преодолевает брод глубиной до 1,4 м.

По заказу потребителя на автомобиль устанавливается передняя механическая лебедка с предельным тяговым усилием 50 кН и длиной троса 65 м.

Деревянная грузовая платформа со стальными поперечинами имеет откидной задний борт и приспособлена для перевозки 24 человек, размещаемых на откидных скамейках вдоль боковых бортов и дополнительной — по середине платформы. Платформа может быть оборудована тентом на деревянных дугах.

Электрооборудование автомобиля однопроводное, экранированное, герметизированное, с бесконтактно-транзисторным зажиганием, напряжение постоянного тока 12 В.

Автомобиль ЗИЛ-131HA является модификацией базового автомобиля ЗИЛ-131Н и отличается от него применением обычного электрооборудования с контактно-транзисторным зажиганием, отсутствием устройств герметизации агрегатов. В связи с этим автомобиль преодолевает брод глубиной до 0,9 м. В грузовой платформе автомобиля не устанавливается средняя скамейка, поэтому он имеет 16 посадочных мест для перевозки людей

Рис. 5. Седельный тягач ЗИЛ-131НВ

Автомобиль предназначен для эксплуатации в условиях, ха рактерных для сельской местности, а также для отдаленных районов страны.

Седельный тягач ЗИЛ-131НВ, разработанный на базе автомобиля ЗИЛ-131Н, служит для буксирования специальных полуприцепов, в которых учтены особенности автомобиля-тягача — значительная высота расположения плиты (в сравнении с седельным тягачом ЗИЛ-441510), большой задний свес рамы, колеса односкатные (рис. 5).

Полуприцепы общего назначения, имеющие низкое расположение опорной плиты, нельзя использовать для буксирования седельным тягачом ЗИЛ-131НВ. Кроме того, йри эксплуатации седельного тягача с полуприцепом общей массой 10 000… 12 000 кг нельзя снижать давление воздуха в шинах.

На седельном тягаче задняя тележка, колеса и рама закрыты крыльями. Кронштейны запасного колеса имеют два гнезда — для запасных колес тягача и полуприцепа.

Грузовой автомобиль ЗИЛ-133ГЯ

Грузовой автомобиль ЗИЛ-133ГЯ повышенной грузоподъемности (до 10 000 кг) с колесной формулой 6х4 предназначен для перевозки важнейших грузов в составе автопоезда на дорогах всех категорий, в том числе на грунтовых проселочных дорогах кроме периодов снежных заносов и дорожной распутицы (рис. 6).

Рис. 6. Грузовой автомобиль ЗИЛ-133ГЯ

По компоновочной схеме — это трехосный автомобиль с передним управляющим неведущим мостом и передними рессорами по типу автомобиля ЗИЛ-431410, задней балансирной подвеской, аналогичной подвеске автомобиля ЗИЛ-131Н. Кабина автомобиля ЗИЛ-431410 расположена за двигателем.

Автомобиль ЗИЛ-133ГЯ широко унифицирован с автомобилями действующего производства по ряду деталей, агрегатов, в том числе с автомобилями ЗИЛ моделей 431510 и 131Н. Отличие конструкций автомобиля и отдельных его агрегатов от базовых модификаций автомобилей основного производства заключается в следующем:

установлен силовой агрегат с дизелем КамАЗ-740 специальной комплектации, в основном унифицированный с силовым агрегатом, используемым в автомобиле КамАЗ-5320.

Основное отличие силовых агрегатов КамАЗ заключается в изменении места расположения вентилятора (для автомобиля ЗИЛ-133ГЯ вентилятор поднят выше оси коленчатого вала) и установке рычага переключения передач непосредственно на кулисный механизм коробки передач;
— установлен механизм блокировки межосевого дифференциала в конструкции промежуточного моста для улучшения проходимости автомобиля на скользкой дороге;
— применены дисковые колеса с шинами высокого давления, задние колеса двускатные;
— автомобиль оборудован вспомогательной тормозной системой— заслонкой в системе выпуска газов, что эффективно при движении по горным дорогам;
— электрооборудование рассчитано на два номинальных напряжения — 24 В в режиме пуска (Для стартера) и 12 В в остальных режимах;
— грузовая платформа усилена дополнительной балкой (в связи с увеличением грузоподъемности платформы по сравнению с автомобилем ЗИЛ-431510).

Северные модификации автомобилей

Все грузовые автомобили обычного исполнения работают при температуре окружающего воздуха до —40 °С. В районах Севера и Северо-Востока страны имеются обширные зоны, отличающиеся особенно суровым климатом и специфическими дорожными условиями.

Из-за ограниченного количества и протяженности постоянных дорог автомобильные перевозки в этих районах осуществляются только зимой и в большей части по временным дорогам (зимникам). Покрытие дорог может быть самым разнообразным: неровным на таежно-тундровых и скальных участках, гладким (лед рек, озер), укатанным, посыпанным мелкой крошкой пустой породы (отходы) и т. д.

Температура воздуха в указанных районах достигает 30 °С летом (30 … 50 дней) и — (60 … 65) °С зимой (примерно 200 … 250 дней). Короткий световой день, обильные снегопады, сопровождаемые сильными ветрами осенью, пурга весной осложняют условия работы водителя на автомобиле.

Такие суровые условия потребовали доработки базовых модификаций автомобилей ЗИЛ моделей 431410 и 131Н для обеспечения работоспособности их в этих условиях, т. е. создания северных модификаций автомобилей, которым присвоены обозначения ЗИЛ-431411 и ЗИЛ-131 НС.

Основное отличие этих автомобилей от их базовых модификаций заключается в следующем:
— кабины дополнительно теплоизолированы матами из ПВХ волокон; на дверях установлены утеплители; все окна с двойным остеклением, между стеклами ветрового и заднего окон имеется влагопоглощающий порошок силикагель;
— на рычаге переключения передач раздаточной коробки автомобиля ЗИЛ-131 НС установлен брезентовый чехол, защищающий от прямого проникновения окружающего воздуха в кабину;
— аккумуляторная батарея размещена в кожухе, утепленном жестким пенополиуретаном, и обогревается отработавшими газами двигателя. Газ для обогрева подводится через патрубок, вваренный в левую приемную трубу глушителя. Труба обогрева расположена внутри кожуха под аккумуляторной батареей.

В приемном штуцере установлена заслонка, которая управляется приводом с рукояткой, расположенной в кабине. Заслонка регулирует подачу газа в трубу обогрева. При вытягивании рукоятки заслонка открывается. В передней стенке кожуха установлен термодатчик, работающий в зависимости от изменения температуры воздуха. Указатель температуры воздуха размещен на панели приборов. Необходимо постоянно контролировать температуру воздуха в кожухе и не допускать ее увеличения выше 40 °С.

При движении автомобиля температура воздуха должна быть в пределах 0 … 30 °С;
— установлены противотуманные фары внутри передних буферов, для чего в них предусмотрены окна с решетками, защищающими стекла фар;
— шины колес, приводные ремни, шланги, резиновые прокладки, утеплительный чехол радиатора и капота изготовлены из мате-териалов, морозостойкость которых обеспечивает работоспособность при температуре — 60 °С;
— применены специальные арктические масла для двигателя и агрегатов трансмиссии, а также специальные консистентные смазочные материалы;
— на автомобиле ЗИЛ-431411 установлены передняя тяговая лебедка, аналогичная лебедке автомобиля ЗИЛ-131Н, и прожектор, управляемый из кабины;
— все двухосные автомобили в северном исполнении окрашены в красный или оранжевый цвет;
— для улучшения обзорности при разъездах и обгонах на всех двухосных автомобилях предусмотрен вывод газов из глушителя с правой стороны.

Техническая характеристика

Технические характеристики автомобилей и массы основных агрегатов и узлов приведены в табл. 1.1—1.4, размеры — на рис. 1.7.

Эффективность выпускаемых грузовых автомобилей оценивается рядом параметров, среди которых основным является производительность. Производительность автомобиля, в свою очередь, зависит от двух основных показателей — грузоподъемности и скорости движения.

В условиях все большего возрастания плотности движения на дорогах и ограниченных в связи с этим возможностей повышения скорости движения ведущее положение занимает грузоподъемность. На грузовых автомобилях ЗИЛ-431410 за последние годы были проведены конструктивные мероприятия, позволяющие увеличить массу перевозимого груза с 5000 кг при разработке до 6000 кг. Автомобили ЗИЛ-133ГЯ проектировались на массу перевозимого груза 8000 кг. На последней стадии испытаний масса перевозимого груза была доведена до 10 000 кг. В результате снижения собственной массы на 250 кг увеличена масса перевозимого груза автомобиля ЗИЛ-131Н.

Все автомобили ЗИЛ с V-образными двигателями работают как автомобили-тягачи. Использование автомобилей в составе автопоездов позволяет в 1,5 раза увеличить их производительность, что на 25 … 30% снижает себестоимость перевозок.

В случае доставки груза по заранее известному маршруту, пролегающему по дорогам с твердым гладким покрытием, может быть увеличена масса:
— перевозимого груза до 5000 кг для автомобилей ЗИЛ моделей 131И и 1.31 НА при движении без прицепа;
— прицепа до 6500 кг, масса груза в кузове автомобиля-тягача при этом должна быть не более 3750 кг;
— полуприцепа до 12 000 кг (10 000 кг при маршруте, пролегающем по улучшенным грунтовым дорогам), нагрузка на тягово-сцепное устройство при этом не должна превышать соответственно 50 и 40 кН.

Действующими правилами дорожного движения установлены основные предельные габаритные размеры автомобилей и автопоездов, которые не должны превышать по ширине 2,5 м, по высоте 4 м, по длине автопоезда с одним прицепом 20 м, а с двумя прицепами 24 м.

На всех бортовых автомобилях ширина платформы по бортам 2,5 м. Ширину седельного тягача определяют по размерам выступающих деталей кронштейна запасного колеса (за кабиной) и по ширине полуприцепа, которая не должна превышать 2,5 м. На автомобиле ЗИЛ-441510 ширину определяют по расстоянию между наружными плоскостями задних наружных колес. Она равна 2420 мм для моста с гипоидной главной передачей и 2360 мм для моста с двойной главной передачей. Для улучшения проходимости автомобилей при работе в полевых условиях на ведущие мосты устанавливают колеса с широкопрофильными или другими шинами. В этом случае допускается превышение предельной ширины автомобиля. Колея задних колес при этом также увеличивается.

Зеркала заднего бокового обзора в рабочем положении выступают за габарит, что не является нарушением.

В зависимости от применяемой конструкции главной передачи ведущего моста на автомобилях ЗИЛ моделей 431510 и 441510 могут быть два размера колеи задних колес. При установке заднего моста с гипоидной главной передачей размер колеи равен 1850 мм.

Требуемое конструктивное распределение нагрузки полуприцепа на оси автомобиля-тягача достигается смещением вперед оси тягово-сцепного устройства относительно оси заднего моста на автомобиле ЗИЛ-441510 на 132 мм и оси тележки на автомобиле ЗИЛ-131НВ на 50 мм.

При составлении автопоезда руководствуются данными справ-вочного материала о габаритных размерах прицепного состава и согласовывают их с габаритными размерами автомобилей. Например, при составлении автопоезда из седельного тягача и полуприцепа учитывается высота взаимного расположения плиты тягово-сцепного устройства седельного тягача и опорной плиты полуприцепа, передний угол свеса, а также габаритные радиусы оси тягово-сцепного устройства седельного тягача и внутренний габаритный радиус полуприцепа.

Установка надставок бортов на автомобилях ЗИЛ моделей 431410, 431510 и 133ГЯ увеличивает их высоту до 926 мм.

Платформа автомобиля ЗИЛ-133ГЯ имеет три боковых борта с каждой стороны: два длиной 2317 мм и один — 1340 мм.

Рис. 7. Размеры грузовых автомобилей: а — двухосный, б — трехосный

Эксплуатационные показатели являются контрольными для сравнения с фактическими показателями, получаемыми в результате проверок технического состояния автомобиля в процессе эксплуатации.

Проверку соответствия автомобиля приведенным показателям проводят с соблюдением определенных условий:
— загрузка автомобиля должна быть номинальной;
— скоростные свойства, путь свободного качения, тормозной путь, контрольный расход топлива должны определяться на дороге с ровным твердым сухим покрытием. Окна и форточки кабины должны быть закрыты, тепловой режим агрегатов необходимо довести до рабочего состояния. Заезды проводятся в двух направлениях, полученные результаты осредняются;
— радиусы поворота следует измерять на ровной площадке.

Читать далее: Модификации автомобилей ЗИЛ, предназначенных для комплектации на них различных установок и оборудования
